Introducción
El funcionamiento seguro de su FLUX beamo II requiere un Responsable de Seguridad Láser (LSO) capacitado. FLUX ha consultado con expertos en láser para diseñar estos Materiales de Formación LSO de FLUX beamo II con el fin de ayudarle a cumplir con sus responsabilidades como LSO y garantizar que opere su FLUX beamo II de forma segura.
El primer documento, la formación LSO de FLUX beamo II, consta de tres partes:
- La primera sección, "Funcionamiento Seguro del FLUX beamo II", describe los procedimientos para garantizar un funcionamiento seguro.
- La segunda sección, "Responsabilidades del Responsable de Seguridad Láser", describe su función como Responsable de Seguridad Láser de su FLUX beamo II.
- La tercera sección, "Acerca de los Láseres y la Seguridad Láser", describe información general sobre los láseres y la seguridad láser, así como las normativas relativas a los láseres.
El segundo documento, "Programa de Seguridad Láser de FLUX beamo II", es un documento de programa de seguridad láser que usted, como LSO de su FLUX beamo II, puede adoptar.
El tercer documento, "Procedimiento Operativo Estándar de Láser de FLUX beamo II", es un documento de POE que puede adoptar y que forma parte del Programa de Seguridad Láser de FLUX beamo II.
El cuarto documento, "Señal de Advertencia", es una señal que puede optar por utilizar como medida de cumplimiento descrita en el POE si decide no operar su FLUX beamo II en condiciones de Clase 1.
Funcionamiento Seguro del FLUX beamo II:
Condiciones de Clase 1
Su FLUX beamo II es un láser de Clase 4. Sin embargo, ciertas precauciones de seguridad pueden crear "condiciones de Clase 1" alrededor del láser. Las condiciones de Clase 1 significan que las condiciones son incapaces de producir niveles de radiación dañinos durante el funcionamiento normal.
Esto significa que si elige utilizar la Base de Extensión beamo II en el Montaje Sin Paso Continuo como se describe a continuación, no son necesarias protecciones adicionales como gafas de seguridad, señales y luces de advertencia.
Sin embargo, incluso con condiciones de Clase 1, toda persona que utilice el FLUX beamo II debe leer y cumplir el manual de usuario y todas las instrucciones de la aplicación FLUX.

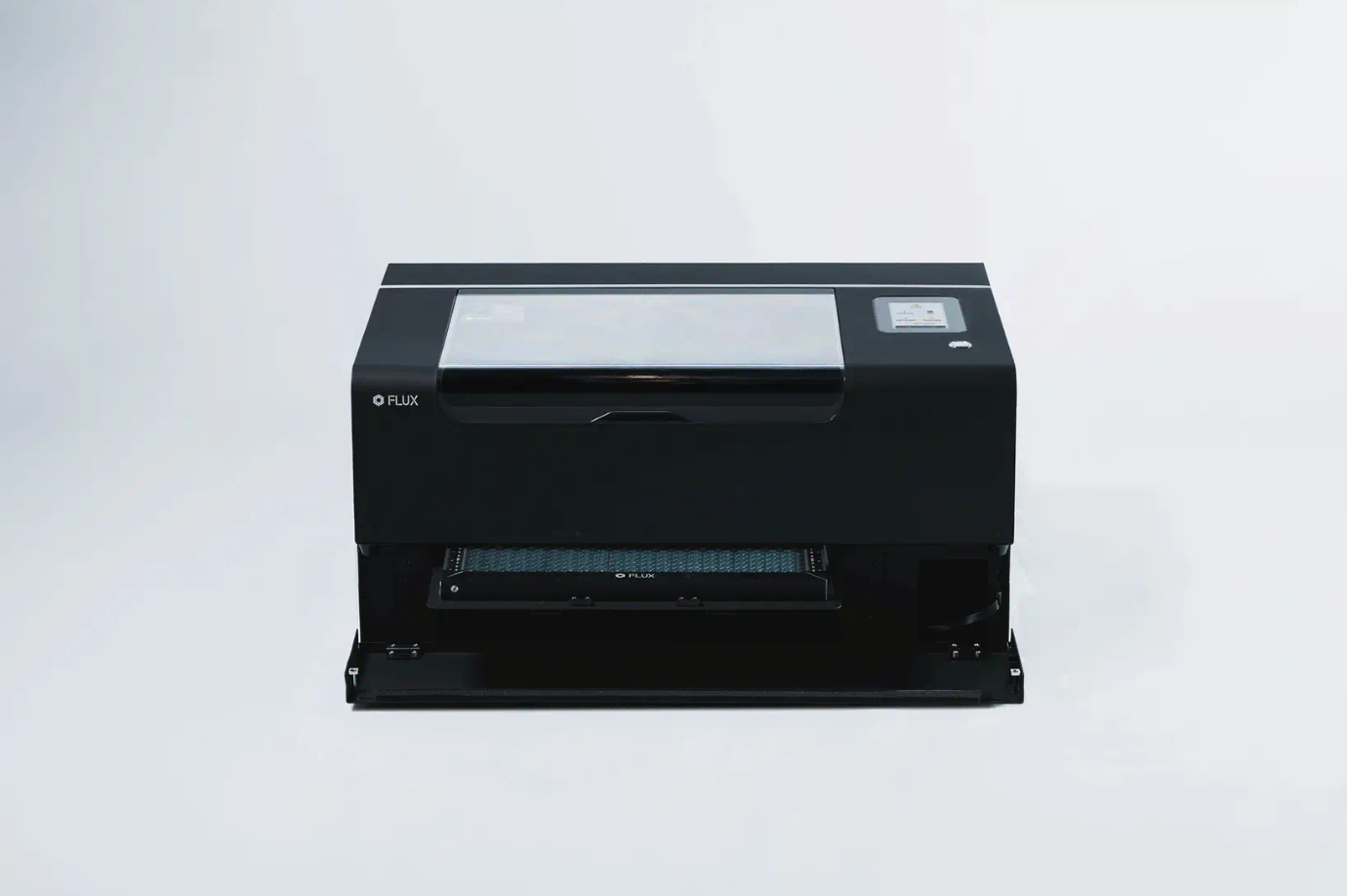

Montaje Sin Paso Continuo de la Base de Extensión beamo II
El Montaje Sin Paso Continuo de la Base de Extensión beamo II estará disponible para su FLUX beamo II.

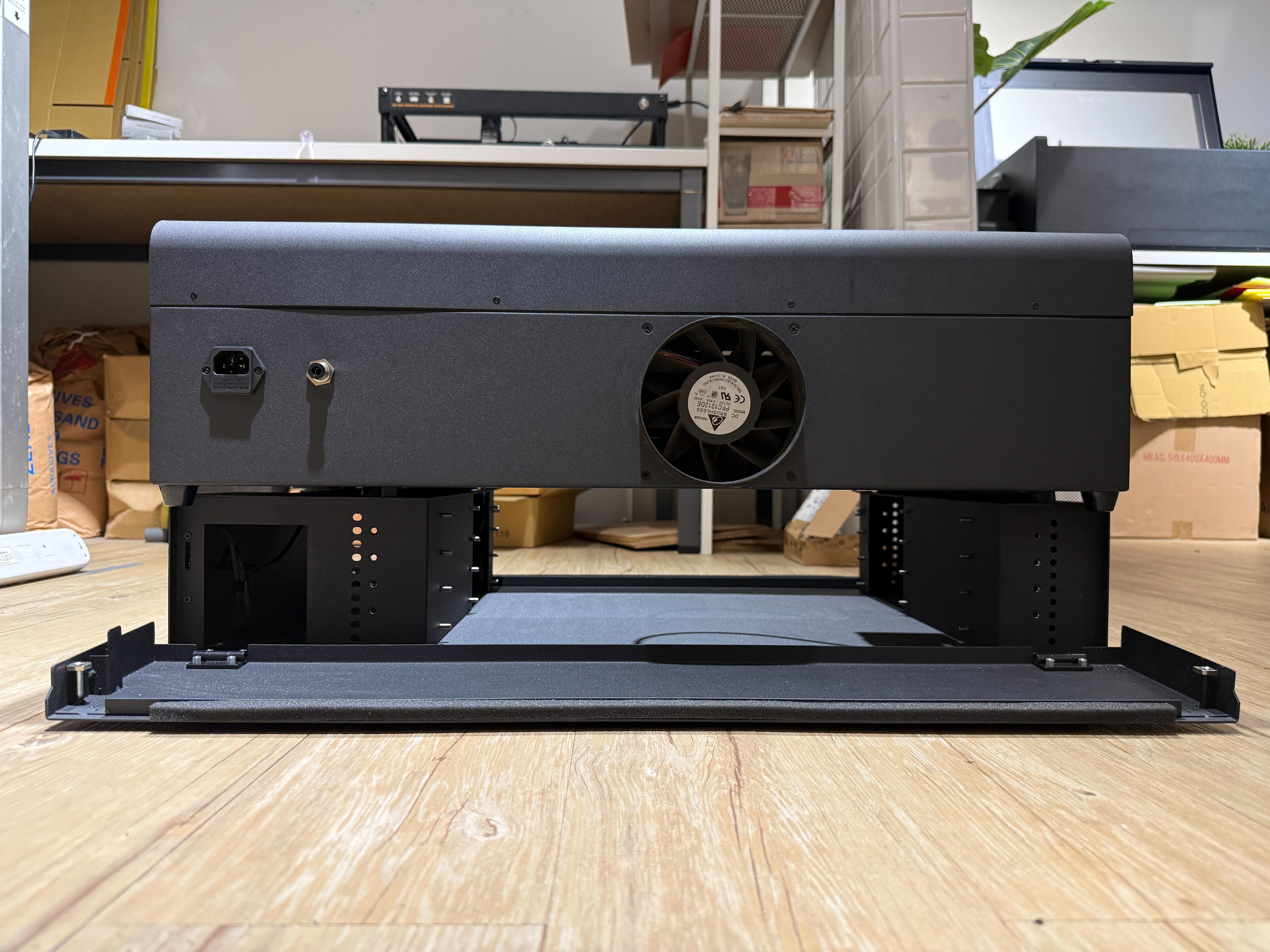

En el Montaje Sin Paso Continuo, las cubiertas frontal y trasera de la base estarán instaladas y servirán como bloqueadores de haz para las aberturas de paso continuo.

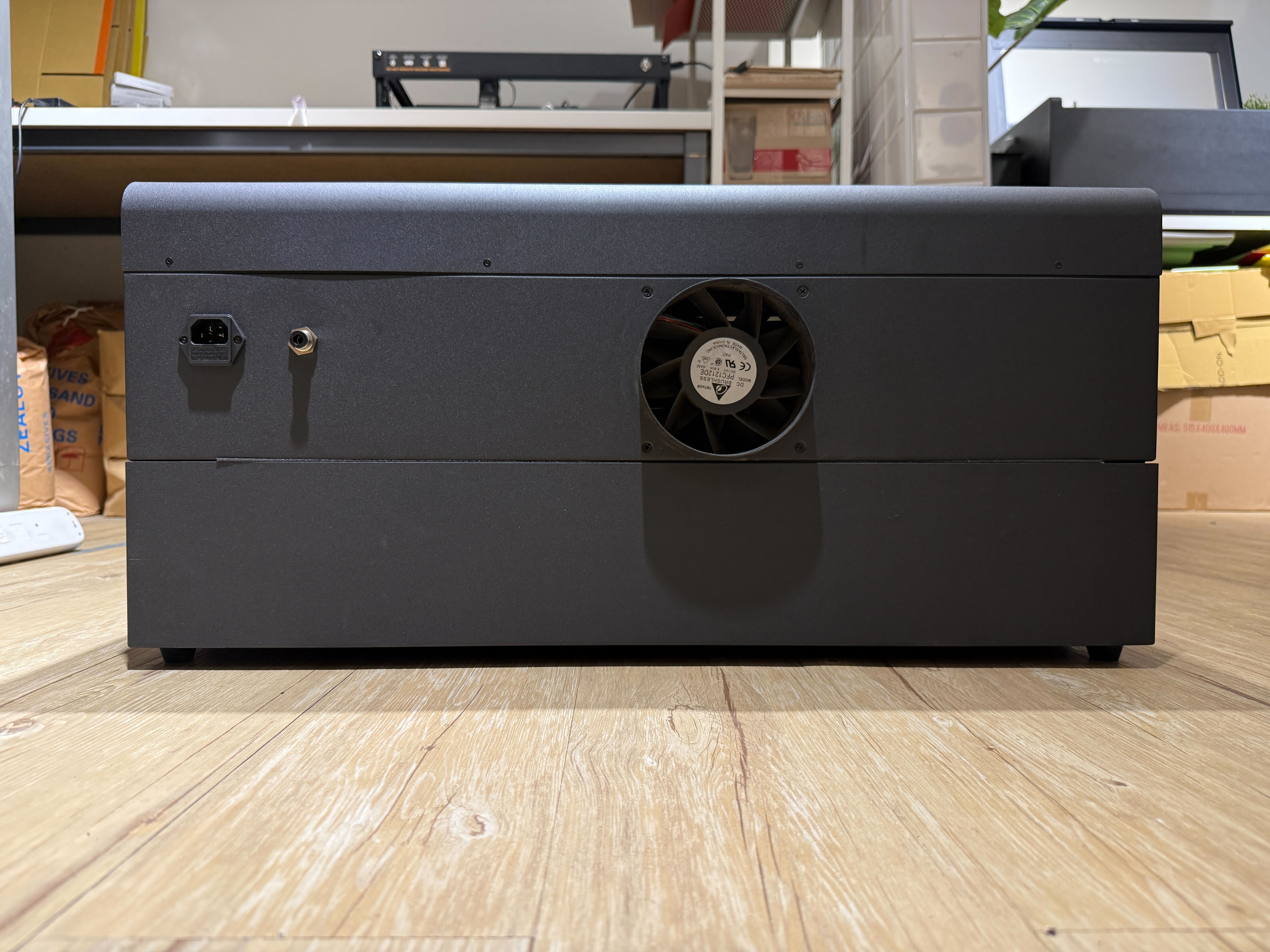

Cuando la función de paso continuo del FLUX beamo II no esté en uso, estas pueden cerrarse con las cubiertas frontal y trasera. Consulte las fotos a continuación.

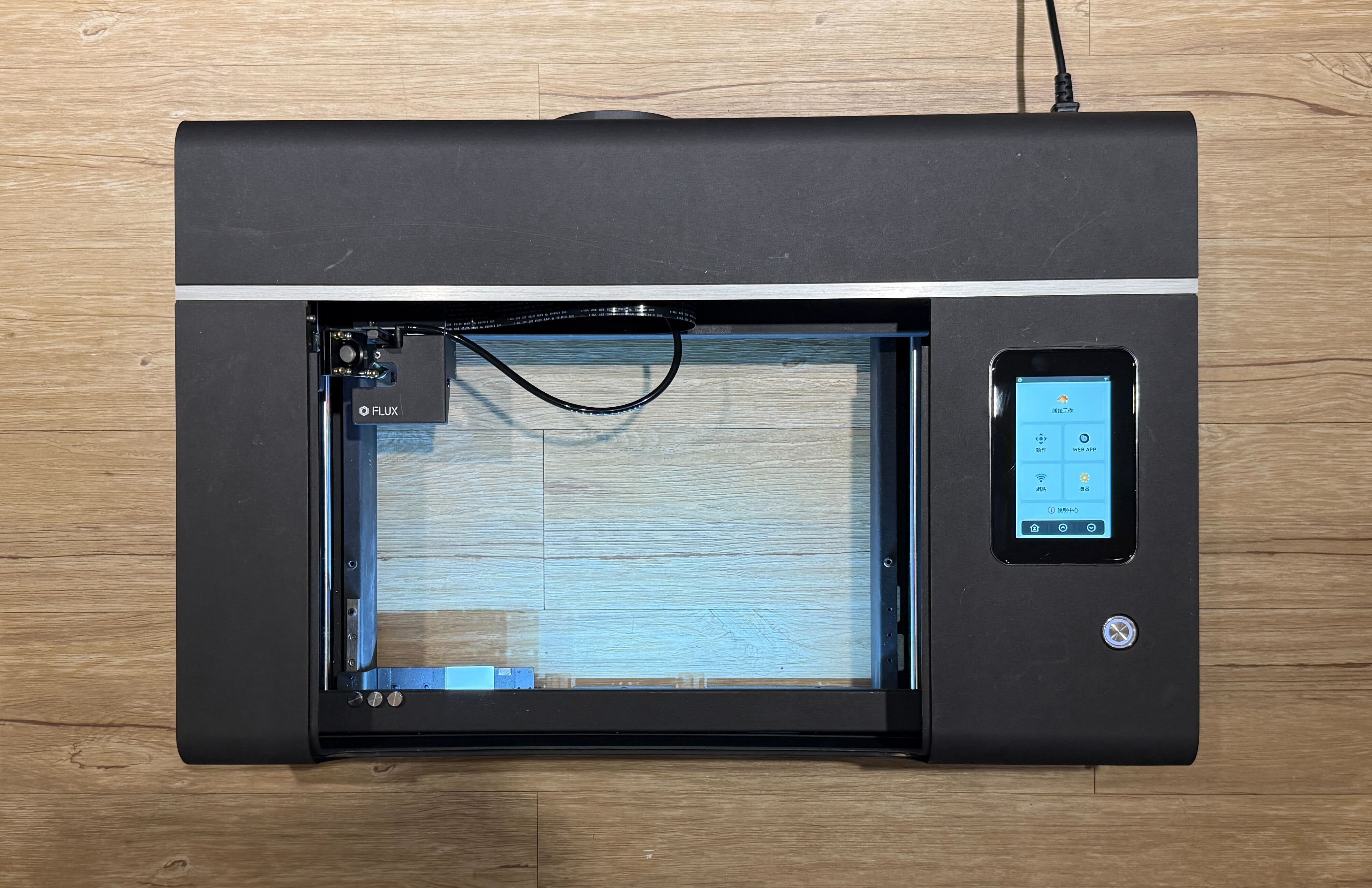

Cuando la Base de Extensión beamo II está instalada en un Montaje Sin Paso Continuo, y se siguen todas las instrucciones del manual y del software FLUX, Beam Studio, se cumplen las condiciones de Clase 1, y no se requieren precauciones de seguridad láser adicionales más allá del cumplimiento del manual y del software FLUX, Beam Studio.

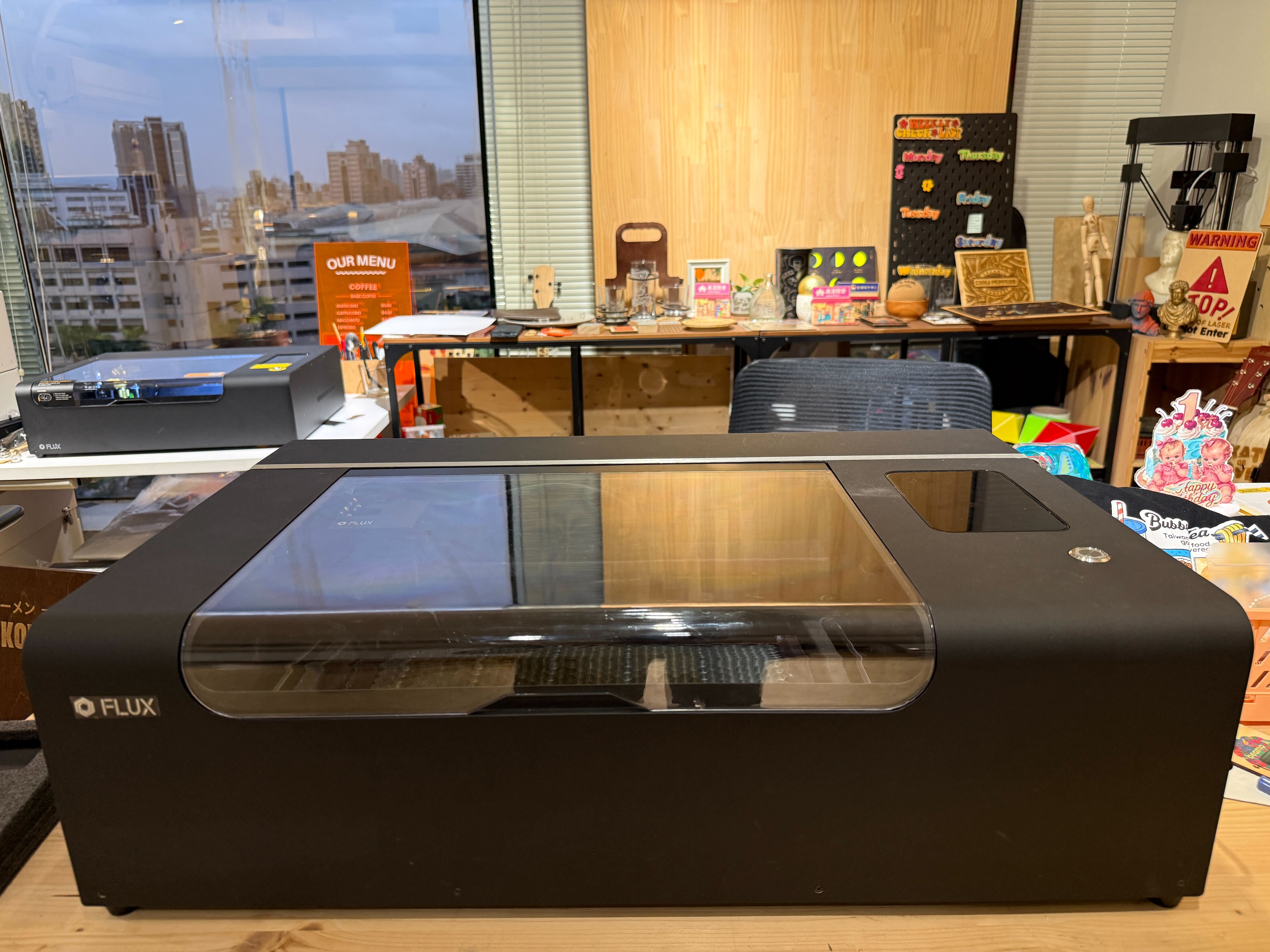

| Montaje con Paso Continuo | Montaje Sin Paso Continuo |
|
|
|
Funcionamiento Fuera de las Condiciones de Clase 1
Si su FLUX beamo II no se está utilizando en condiciones de Clase 1, usted es responsable de garantizar un funcionamiento seguro. El PNT proporcionado no permite un funcionamiento seguro en condiciones de Clase 4, por lo que el LSO debe crear un PNT que lo permita. En última instancia, el LSO es responsable de definir lo que esto implica, describirlo y hacerlo cumplir mediante dicho PNT, y el operador del láser es responsable de garantizar el cumplimiento y el funcionamiento seguro. Algunos elementos clave de un PNT de Clase 4 pueden incluir:
-
Gafas de seguridad adecuadas
Si no dispone de gafas de seguridad, pueden adquirirse por separado en FLUX. Para más información, póngase en contacto con support@flux.com, visite la Tienda Web de FLUX, o visite el Centro de Ayuda de FLUX.
-
Señalización
Se coloca una señal de seguridad láser adecuada en la entrada para alertar a las personas sobre los peligros en el interior. FLUX ha proporcionado una señal de ejemplo (a continuación).
-
Indicaciones luminosas y visuales

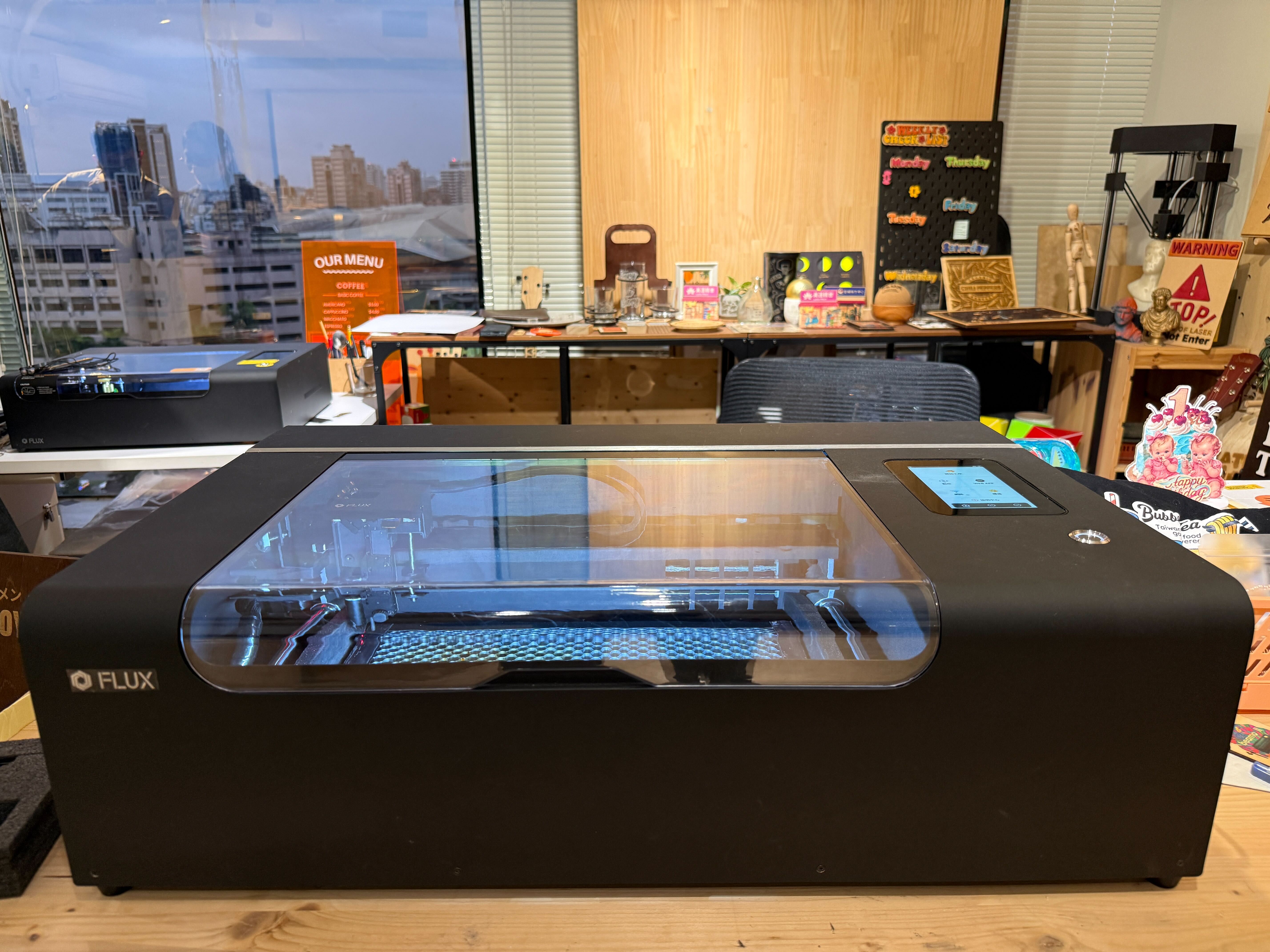

Una luz LED integrada en la parte frontal de la máquina se enciende cuando la máquina está encendida, y una pantalla táctil a color integrada muestra el estado de la máquina. Estas indican que el láser está en uso, tiene un error o está apagado.

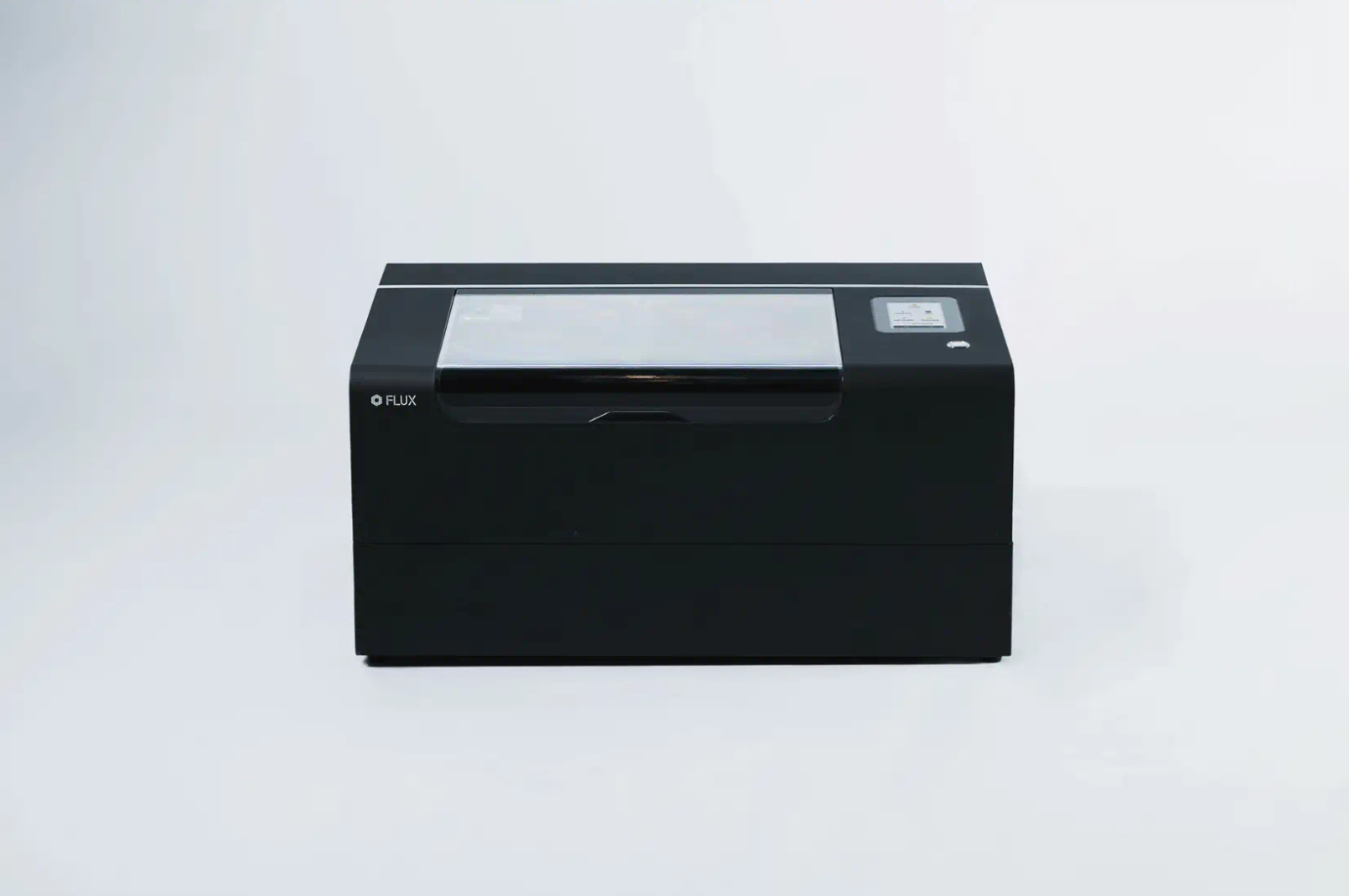

| Máquina en uso | Máquina apagada |
-
Enclavamiento del láser
- Los sensores de puerta físicos integrados detectan si la puerta está abierta o cerrada. La máquina solo funcionará cuando la puerta esté completamente cerrada, lo que significa que no emitirá ningún láser cuando la puerta esté abierta. Durante una tarea de láser, si se abre la puerta, la máquina dejará de funcionar inmediatamente y aparecerá un error en la pantalla para recordar al usuario que cierre la puerta y continúe.

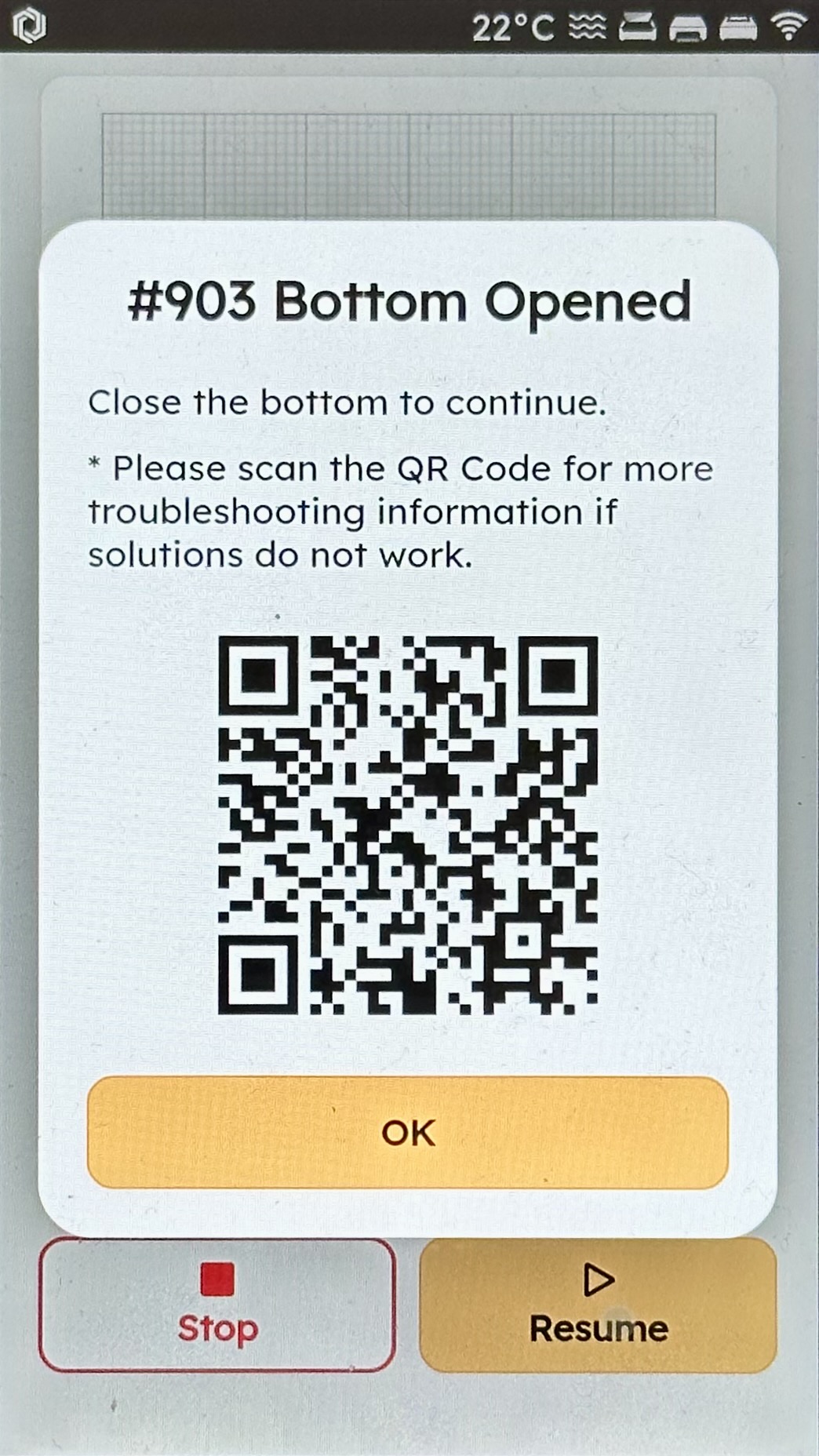

- Otro sensor integrado en la parte inferior de la máquina detecta si la base de extensión o la placa inferior original de la máquina está instalada correctamente. La máquina no funcionará a menos que alguna de ellas esté instalada correctamente.

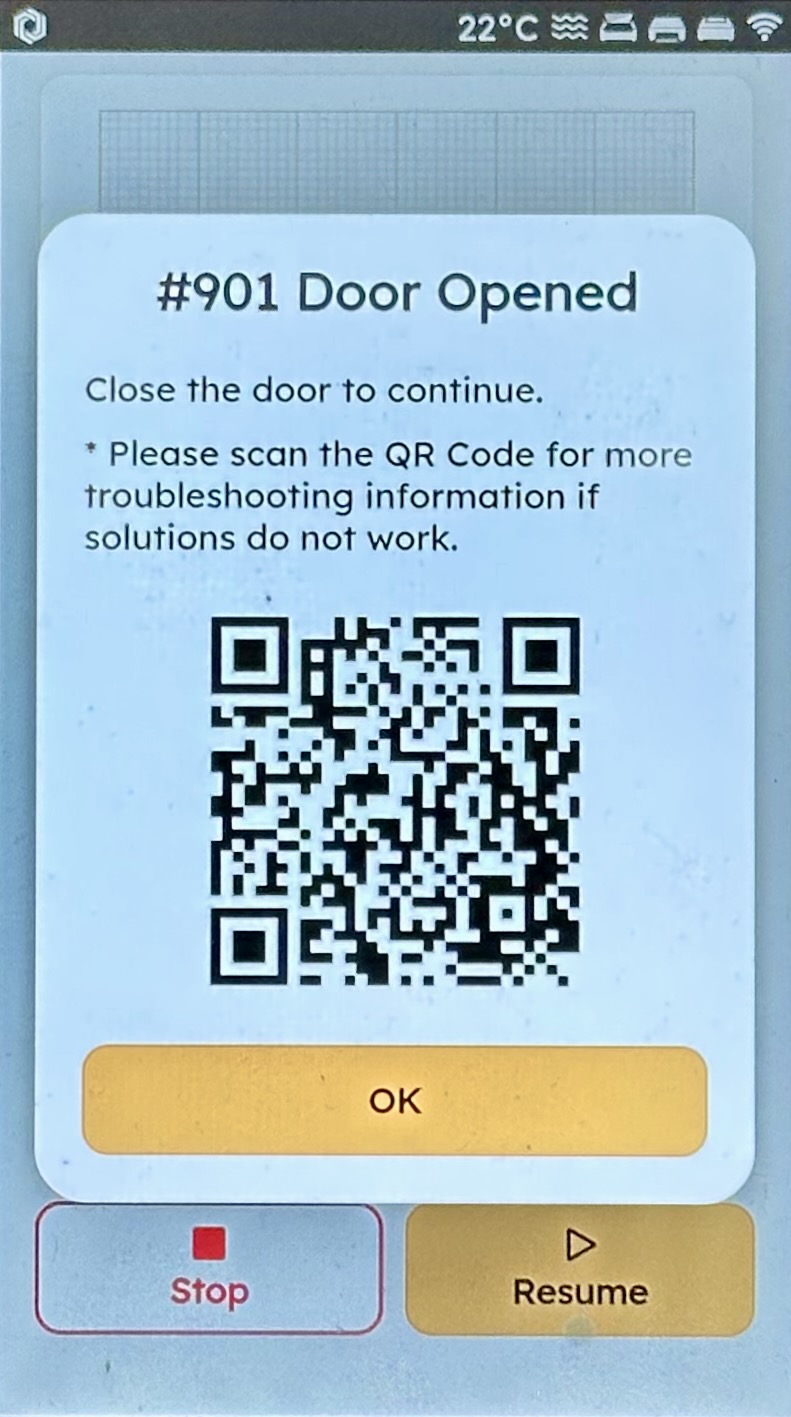

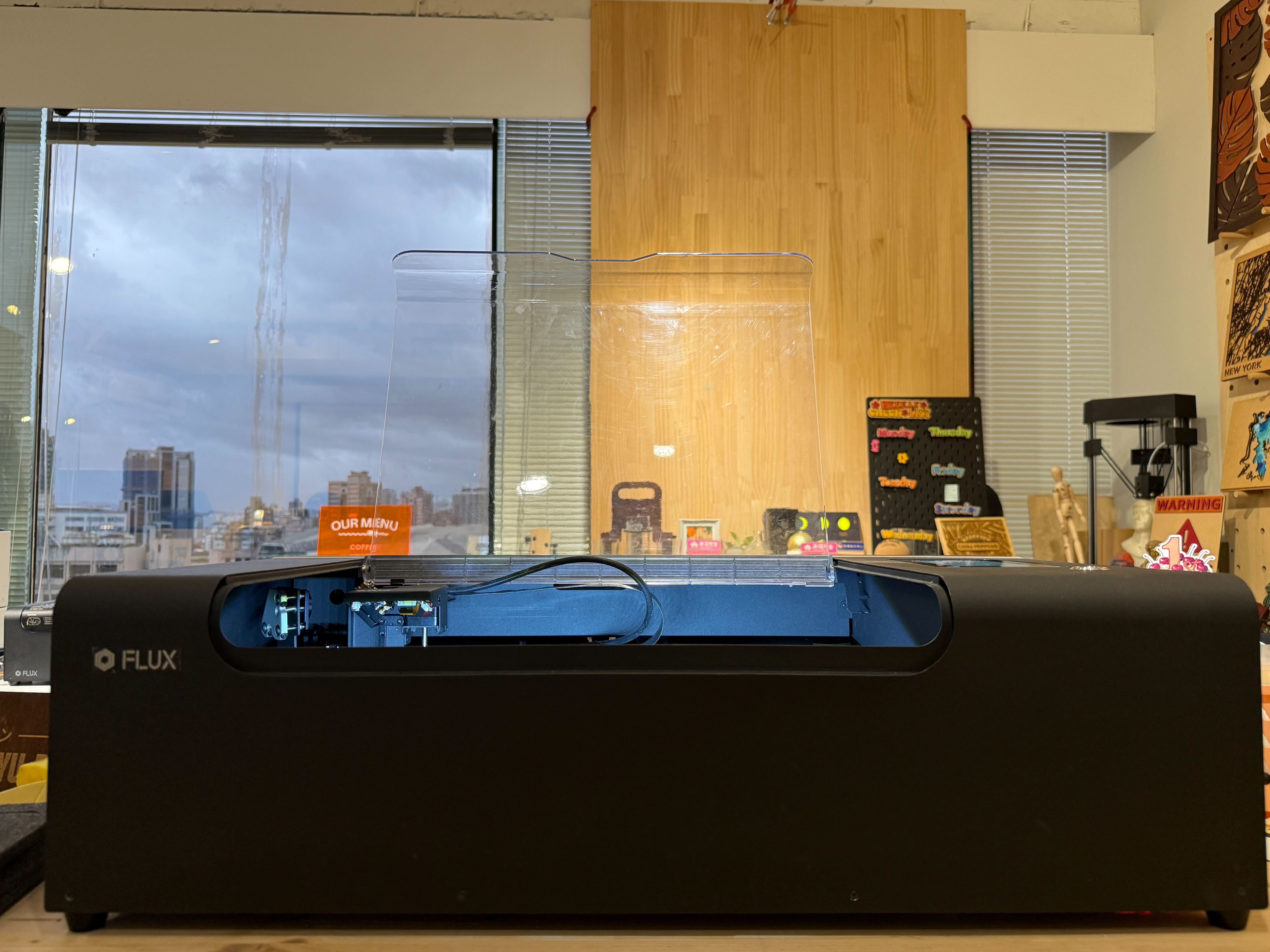

| Puerta abierta | Parte inferior abierta |
|
|
|
Responsabilidades del Oficial de Seguridad Láser:
El OSL y su programa de seguridad láser
La norma ANSI Z136.1 describe las directrices para un programa de seguridad que minimizará los peligros de un láser de Clase 4 como el FLUX beamo II. La responsabilidad principal de seguridad recae en una persona designada como Oficial de Seguridad Láser, u OSL. Este documento está diseñado para ayudarle a actuar como OSL para una o más unidades FLUX beamo II. No proporciona información suficiente para asesorarle sobre cómo actuar como OSL para cualquier otro láser.
El OSL verifica la clasificación del láser. El OSL determina el nivel de peligro considerando los detalles del láser y crea un procedimiento operativo estándar (POE) que determina qué medidas de control (como enclavamientos adicionales, formación y gafas de seguridad) deben utilizarse.
El OSL es entonces responsable de ayudar y formar a otros usuarios del láser, garantizar el cumplimiento de las normas de seguridad, analizar cualquier posible peligro, proporcionar equipos de seguridad, asegurar el cumplimiento de todas las normativas, incluyendo (en EE. UU.) CDRH, OSHA y las regulaciones estatales, y auditar el uso del láser para asegurarse de que se utiliza de forma segura.
Además de estas responsabilidades, el OSL también debe recomendar y aprobar señales, etiquetas, equipos de protección, instalaciones, equipos y cualquier modificación, mantener registros, aprobar el funcionamiento del sistema láser e investigar los accidentes en caso de que ocurran. El OSL es el responsable final de determinar si un láser puede operarse de forma segura y cómo hacerlo.
Procedimiento Operativo Estándar
Basándose en el Análisis de Peligros, el OSL debe crear un Procedimiento Operativo Estándar (POE) que describa las medidas de control necesarias para minimizar los peligros. FLUX también ha creado un POE de ejemplo (proporcionado a continuación) que puede utilizar o adaptar a su programa de seguridad láser del FLUX beamo II.
Acerca de los láseres y la seguridad láser:
En qué se diferencian los láseres
Los láseres son un tipo único de fuente de luz, diferente de la luz convencional en varios aspectos. La mayoría de la luz consiste en múltiples colores que irradian en varias direcciones. Sin embargo, la luz láser difiere en tres aspectos clave:
- Luz monocromática
La luz láser es monocromática, lo que significa que consiste en una única longitud de onda o color. Para el cortador láser de CO2 de 30 W FLUX beamo II, el láser opera a una longitud de onda de 10.600 nanómetros, que está en el espectro infrarrojo y es invisible para el ojo humano. - Luz direccional
La luz láser es altamente direccional y puede viajar en línea recta con una divergencia mínima. Esta característica permite capacidades de corte y grabado precisas, permitiendo al beamo II lograr una alta precisión incluso a largas distancias. - Luz coherente
La luz láser es coherente, lo que significa que sus ondas están sincronizadas y alineadas. Esta coherencia garantiza que el haz permanezca concentrado y pueda enfocarse en un punto preciso para aplicaciones que requieren alta precisión, como cortar materiales como acrílico de 7 mm o madera de 5 mm.
Fundamentos del láser
El primer láser jamás creado utilizó una luz estroboscópica y un cristal de rubí. La energía de la luz estroboscópica se amplificó dentro del cristal de rubí, estimulándolo para emitir radiación electromagnética no ionizante a una longitud de onda de 694 nanómetros. El término "LASER" se originó a partir de este experimento revolucionario, siendo el acrónimo de Light Amplification through Stimulated Emission of Radiation.
Inicialmente, estos láseres se conocían como láseres de "estado sólido" porque sus componentes activos eran cristales sólidos. Tras el desarrollo de los láseres de estado sólido, surgieron los láseres de gas. Estos se asemejan a los letreros de neón, donde la electricidad excita el gas dentro de un tubo, haciendo que brille. Espejos especialmente ajustados para amplificar la luz dirigen el haz láser fuera del tubo. El FLUX beamo II 30W CO2 Laser Cutter utiliza un láser de gas, específicamente un láser de dióxido de carbono (CO2). Este tipo de láser opera en el espectro infrarrojo a una longitud de onda de 10.600 nanómetros y es ideal para cortar y grabar materiales debido a su alta potencia y precisión.
Más recientemente, se han desarrollado los láseres de diodo. Los láseres de diodo son dispositivos compactos construidos de manera similar a los microchips o LED, convirtiendo la energía eléctrica directamente en luz láser. Estos láseres se encuentran comúnmente en artículos cotidianos como los punteros láser. Aunque los láseres de diodo son muy versátiles, el FLUX beamo II utiliza exclusivamente su potente láser de CO2 para aplicaciones de corte y grabado, asegurando un rendimiento óptimo para tareas más exigentes como el procesamiento de madera, acrílico, cuero y otros materiales.
Mediciones
Se utilizan cuatro mediciones para describir el efecto de un láser.
Los julios miden la energía. Si se ilumina un gramo de agua hasta que absorba 1 julio de energía, el agua se calentará aproximadamente un cuarto de grado Celsius.
Los vatios miden la potencia. Si se enciende una luz de un vatio durante un segundo, emitirá 1 julio durante ese tiempo.
Los julios por centímetro cuadrado miden la exposición radiante. Si concentras esa luz de un vatio en un centímetro cuadrado de papel y la proyectas durante un segundo, ese julio se distribuirá sobre el papel y este se calentará ligeramente, igual que el agua. Sin embargo, si lo concentras a 1/100 del tamaño, el papel puede chamuscarse y volverse marrón.
Finalmente, los vatios por centímetro cuadrado miden la irradiancia. Si sigues proyectando esa luz de un vatio sobre el papel, seguirá añadiendo julios de energía. Si está concentrada en un centímetro cuadrado, se calentará lentamente. Si está concentrada a 1/100 del tamaño, el papel puede incendiarse.
Peligros del haz láser
Los haces láser pueden ser peligrosos porque la energía del láser puede dañar los ojos y la piel. Si el láser infrarrojo principal de tu FLUX beamo II alcanza el tejido, lo calentará. Esto puede causar daños tanto en los ojos como en la piel. El riesgo es mayor si el láser es más potente, si está más concentrado y si permanece en un lugar durante más tiempo, por lo que todos estos factores se consideran al evaluar la seguridad.
El haz láser puede alcanzar a una persona de tres maneras. Primero, el láser puede apuntar directamente a la persona. Segundo, en la "reflexión especular", el láser puede reflejarse hacia una persona. Tercero, en la "reflexión difusa", el láser alcanza una superficie que no es un espejo y dispersa la luz en todas direcciones. Debido a que la luz de una reflexión difusa está dispersa, no es tan peligrosa como la luz directa o reflejada, pero aún puede haber suficiente intensidad para causar daños.
Aunque cualquier parte del cuerpo puede ser dañada por un haz láser, el ojo es particularmente sensible y vulnerable. El infrarrojo lejano, como el haz de los láseres de CO2, es absorbido por la córnea en la parte frontal del ojo; por lo tanto, a diferencia de muchos otros láseres, no representa un peligro para la retina.
Clases de peligro láser
Los láseres se clasifican según el nivel de radiación que puede encontrarse durante el funcionamiento normal.
Los láseres de Clase 1 son incapaces de causar lesiones durante el funcionamiento normal. Los láseres de Clase 1M son iguales, excepto cuando se utilizan ópticas de aumento. El FLUX beamo II con el conjunto sin passthrough es un láser de Clase 1.
Los láseres de Clase 2 son incapaces de causar lesiones en menos de 0,25 segundos. Los láseres de Clase 2M son iguales a menos que se utilicen ópticas de aumento.
Los láseres de Clase 3R son marginalmente peligrosos si el haz se dirige al ojo. Los láseres de Clase 3B son peligrosos si el haz se dirige al ojo, pero normalmente no representan un peligro ocular si el haz está disperso.
Los láseres de Clase 4 son peligrosos para los ojos y la piel tanto por exposición directa como dispersa. El FLUX beamo II con el conjunto passthrough es un láser de Clase 4.
Normativa sobre láseres
En EE. UU., los fabricantes de láseres como FLUX están regulados por el Center for Devices and Radiological Health (CDRH) y deben cumplir con 21 CFR 1040.10 y 1040.11, que son leyes federales. En muchos otros países (pero no en EE. UU.), tanto los fabricantes como los usuarios de láseres deben cumplir con la norma IEC60825.
ANSI Z136.1 es una norma voluntaria que describe cómo utilizar los láseres de forma segura. OSHA (una ley federal de EE. UU. que se aplica a los lugares de trabajo pero no a los hogares particulares) requiere un programa de seguridad como el descrito en la norma ANSI.
El CDRH requiere que los dispositivos láser de Clase 4 dispongan de un conjunto definido de características de seguridad.
La carcasa del FLUX beamo II impide el acceso a la radiación láser excesiva y sirve como cubierta protectora. Los enclavamientos de seguridad desactivan el láser si se abre la tapa.
La contraseña de tu cuenta de FLUX Software Beam Studio y la configuración opcional de una contraseña en la pantalla táctil sirven como control de llave maestra para tu FLUX beamo II, impidiendo el funcionamiento no autorizado del láser.
La pantalla táctil en color del FLUX beamo II sirve como indicador de emisión; muestra el estado exacto de la máquina e indica si la luz láser está presente.
Los controles están ubicados de manera que no se requiere protección contra la exposición láser para operarlos, y todas las ópticas de visualización limitan la exposición a niveles de Clase 1.

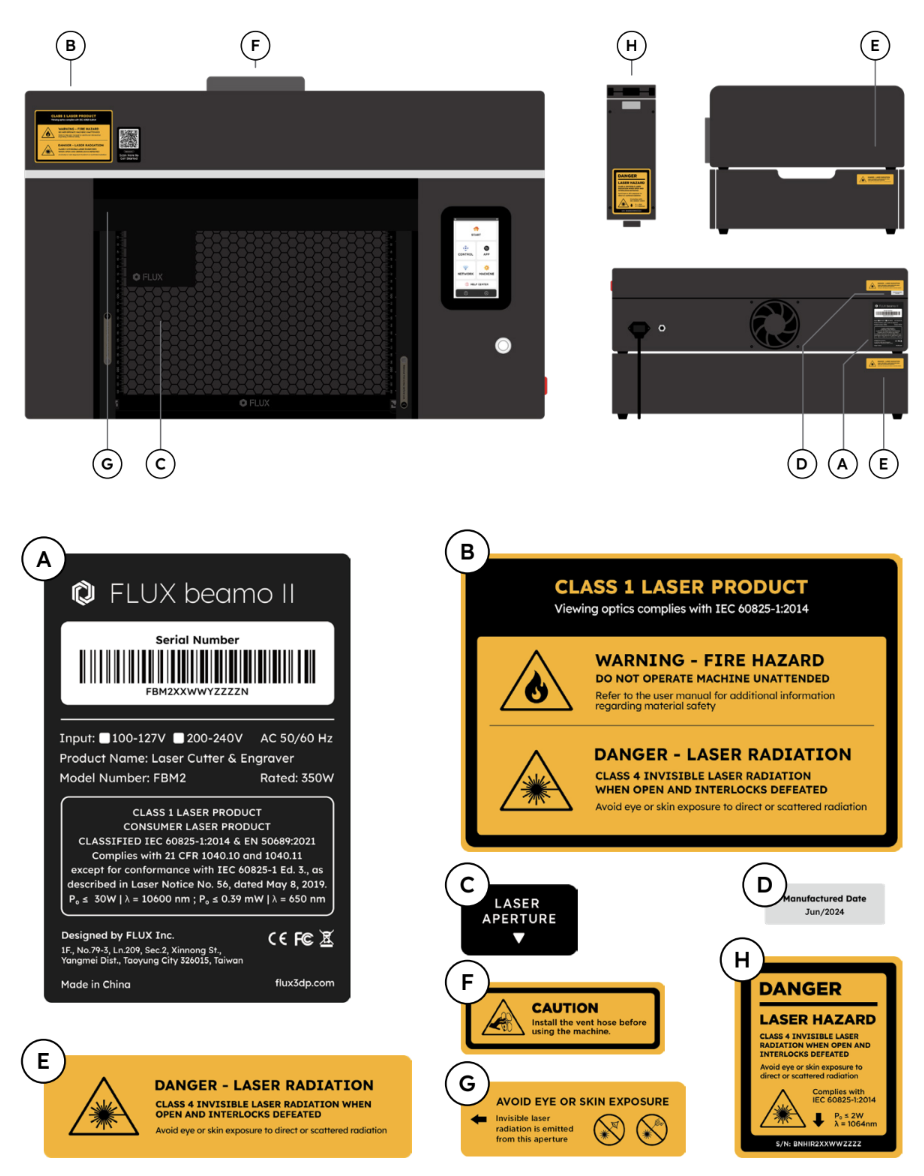

También hay ciertas etiquetas en la máquina requeridas por las leyes de EE. UU. y determinadas leyes internacionales.
Puede haber otras normativas sobre láseres dependiendo de tu país, estado e incluso ciudad, y las normativas pueden cambiar. Esta información se proporciona para ayudarte a crear un programa de seguridad como el descrito en ANSI Z136.1, pero no puede asesorarte sobre el cumplimiento legal.
Peligros no relacionados con el haz
Tu FLUX beamo II puede estar expuesto a peligros adicionales. Para minimizar los peligros, opera siempre tu FLUX beamo II de acuerdo con el manual y sigue todas las instrucciones en Beam Studio.
Eléctrico
Tu FLUX beamo II utiliza un adaptador de corriente de 100V-240V a DC24. Anular las funciones de seguridad o los sensores, operar un láser con la carcasa dañada, realizar reparaciones no autorizadas o cualquier otro uso que infrinja el manual puede exponerte a voltajes peligrosos e incluso letales.
Contaminantes del aire generados por el láser
Al utilizar un láser para procesar materiales, pueden producirse diversos contaminantes del aire que pueden ser peligrosos. El aire debe filtrarse para eliminar dichos contaminantes. Sigue el manual de usuario de tu FLUX beamo II para asegurarte de que todos los gases de escape se traten adecuadamente o se descarguen al exterior, donde puedan disiparse de forma segura.
Radiación no ionizante del proceso
El procesamiento de metales con láser puede liberar luz ultravioleta. Si su FLUX beamo II produce una luz brillante que no se puede observar cómodamente, aparte la vista.
Radiación no ionizante colateral
El material que produce el haz láser puede emitir niveles perjudiciales de luz UV y/o IR. El FLUX beamo II ha sido probado para garantizar que no existan niveles perjudiciales fuera de la carcasa o al observar a través de la tapa de la puerta.
Programa de seguridad láser del FLUX beamo II
ALCANCE
Este programa se aplica a Láser FLUX beamo II operado por Propietario del FLUX beamo II. Este programa se basa en las directrices de la norma ANSI Z136.1-2014, Norma Nacional Estadounidense para el Uso Seguro de Láseres. La correcta implementación de este programa garantizará que las exposiciones al láser estén siempre por debajo de los límites máximos de exposición permisible (MPE).
RESPONSABLE DE SEGURIDAD LÁSER
La persona designada como Responsable de Seguridad Láser (LSO) tendrá la responsabilidad y autoridad para garantizar el cumplimiento de este programa. El LSO deberá:
- Proporcionar evaluaciones de riesgos para el láser FLUX beamo II
- Especificar las medidas de control para el láser FLUX beamo II y garantizar su implementación
- Aprobar procedimientos, POE, equipos de protección, señales y etiquetas
- Asegurar que todo el personal que trabaje con láser reciba la formación de seguridad adecuada
- Supervisar el programa y garantizar su cumplimiento
- Mantener registros del programa
El LSO tendrá la autoridad final para determinar las medidas de control del láser FLUX beamo II y podrá aprobar controles alternativos cuando estos sean apropiados según el criterio del LSO. El láser FLUX beamo II solo se operará con la aprobación del LSO. El LSO tendrá la autoridad para interrumpir las operaciones del láser en cualquier momento.
CLASES DE LÁSER
Clase 1 los sistemas láser son incapaces de producir niveles de radiación peligrosos durante el funcionamiento normal y están exentos de cualquier medida de control. Los sistemas láser de Clase 1 pueden contener láseres de clase superior y pueden producir peligros láser si se operan con los enclavamientos desactivados. Solo el personal autorizado puede operar sistemas láser de clase 1 con los enclavamientos desactivados. Los operadores de sistemas láser de clase 1 con láseres de clase 3B o clase 4 integrados deberán recibir una sesión informativa sobre seguridad láser.
Clase 1M los sistemas láser son incapaces de producir condiciones de exposición peligrosas durante el funcionamiento normal a menos que el haz se observe con instrumentos ópticos. Los operadores de sistemas láser de Clase 1M deberán recibir una sesión informativa sobre seguridad láser.
Clase 2 los sistemas láser emiten únicamente luz visible a un nivel de potencia de 1 milivatio o menos. La respuesta de aversión normal a la luz brillante es una protección adecuada. Mirar fijamente el haz de un láser de clase 2 es peligroso. Los operadores de sistemas láser de clase 2 deberán recibir una sesión informativa sobre seguridad láser.
Clase 2M los sistemas láser emiten únicamente luz visible. La respuesta de aversión normal a la luz brillante es una protección adecuada para la visualización sin ayuda óptica. Sin embargo, observar el haz con ayudas ópticas es potencialmente peligroso. Los operadores de sistemas láser de Clase 2M deberán recibir una sesión informativa sobre seguridad láser.
Clase 3R los sistemas láser son potencialmente peligrosos en algunas condiciones de visualización, pero la probabilidad de una lesión real es pequeña y las medidas de control para un uso seguro son sencillas. La mayoría de los punteros láser pertenecen a esta clase. Los operadores de sistemas láser de clase 3R deberán recibir una sesión informativa sobre seguridad láser. (La mayoría de los láseres previamente clasificados como clase 3a pertenecen a esta categoría.)
Clase 3B los sistemas láser son peligrosos para los ojos en la visualización directa del haz y en reflexiones especulares, incluso en exposiciones momentáneas, pero las reflexiones difusas normalmente no son peligrosas. Los sistemas láser de Clase 3B solo serán operados en áreas controladas de láser por operadores autorizados. Los operadores de sistemas láser de clase 3B deberán recibir formación aprobada en seguridad láser.
Clase 4 los sistemas láser son peligrosos para los ojos y la piel en exposiciones directas al haz, reflexiones especulares y reflexiones difusas. También son un riesgo de incendio y pueden producir contaminantes atmosféricos generados por láser. Los sistemas láser de Clase 4 solo serán operados en áreas controladas de láser por operadores autorizados. Los operadores de sistemas láser de clase 4 deberán recibir formación aprobada en seguridad láser. Se requiere un Procedimiento Operativo Estándar (POE) por escrito para la operación de láser de clase 4. El FLUX beamo II con el conjunto de paso continuo es un láser de Clase 4.
REQUISITOS DE FORMACIÓN
Cuando se opere en condiciones de Clase 1, todos los usuarios leerán y cumplirán el manual de seguridad y el software FLUX, Beam Studio. Cuando se opere en condiciones de Clase 4, se requiere formación adicional en seguridad láser que debe ser preparada y administrada por el LSO.
Si hay espectadores, niños, o si el láser FLUX beamo II se utiliza en un entorno público donde puedan estar presentes personas no formadas, las cubiertas frontal y trasera del paso continuo y la base de extensión deben estar firmemente cerradas.
MEDIDAS DE CONTROL
El RSL determinará los requisitos para el área controlada del láser FLUX beamo II. Los estándares mínimos considerados por el RSL para el área controlada del láser FLUX beamo II son:
- Los controles de acceso permiten que solo el personal autorizado o los observadores autorizados entren en el área de control del láser FLUX beamo II si es necesario. (Los controles administrativos son aceptables.)
- Las gafas de protección láser están disponibles y se utilizan de acuerdo con el POE para el láser FLUX beamo II.
- Control del haz (barreras y bloqueadores de haz) para limitar los riesgos del láser dentro del área controlada.
- Procedimiento Operativo Estándar (POE) escrito para el láser FLUX beamo II.
- Formación de los operadores del láser FLUX beamo II.
POLÍTICA DE PROTECCIÓN OCULAR
Normalmente no se requiere el uso de gafas de protección láser para la operación del láser FLUX beamo II cuando se opera en condiciones de Clase 1, tal como se describe en el POE. El RSL exigirá el uso de gafas de protección o aprobará la operación del láser sin ellas, basándose en una evaluación de riesgos realizada por el RSL, o este podrá delegar esta responsabilidad.
RESPONSABILIDADES DE LOS EMPLEADOS QUE TRABAJAN CON LÁSERES
Los empleados que trabajen con el láser FLUX beamo II con el haz expuesto deberán:
- Activar o trabajar con láseres únicamente cuando estén autorizados para ello.
- Cumplir con las normas de seguridad láser y los procedimientos de trabajo.
- Notificar a su supervisor o al RSL en caso de posible accidente, lesión o sospecha de condición insegura.
AUDITORÍA DE SEGURIDAD LÁSER
A intervalos determinados por el Responsable de Seguridad Láser, se realizará una auditoría de seguridad del láser FLUX beamo II:
- Se realizará una inspección visual para detectar daños.
- Se volverá a leer la versión más reciente del manual de usuario.
- Se encenderá el láser y se abrirá la tapa para confirmar que los sensores de la puerta interrumpen correctamente la operación.
- Se revisará el Programa de Seguridad Láser para asegurar que esté actualizado y sea conforme a la normativa.
Se completará un registro de esta auditoría, que será impreso, firmado, fechado y archivado.
REGISTROS
El RSL deberá mantener registros que documenten el Programa de Seguridad Láser. Estos registros incluirán:
- Informes de análisis de peligros láser para el láser FLUX beamo II
- Una lista de operadores que han sido formados y autorizados para utilizar el láser FLUX beamo II
- Procedimientos Operativos Estándar para el láser FLUX beamo II
- Aprobaciones de medidas de control láser alternativas, si se han implementado
- Lista de verificación de Auditoría de Seguridad Láser
Procedimiento Operativo Estándar (POE) del láser FLUX beamo II
Alcance: Este POE se aplica a la operación regular del láser FLUX beamo II según lo especificado por el fabricante.
-
Descripción del sistema
Sistema de procesamiento de materiales láser de tres ejes. Este sistema láser de clase 4 se opera normalmente en condiciones de clase 1 (ANSI Z136.1, 4.4.2.7.2.1).- Longitud de onda: 10,600 nm
- Potencia máxima: 30W
- Modo de operación: Onda continua
- Diámetro del haz: 0.15 ~ 0.2 mm
- Divergencia del haz: 4 mrad (M2 =1)
-
Peligros potenciales
- Peligro ocular por haz directo, reflejado o disperso.
- Peligro para la piel y riesgo de incendio.
- Peligro eléctrico en el interior del adaptador de corriente.
- Contaminantes atmosféricos generados por el láser.
-
Medidas de control
- El RSL solo permitirá el acceso físico al láser a los usuarios que hayan sido registrados en el software de FLUX, Beam Studio, y que por tanto hayan recibido instrucciones de operación segura.
- Todos los usuarios del láser FLUX beamo II deberán cumplir en todo momento con el manual de usuario y todas las instrucciones del software de FLUX, Beam Studio.
- El láser FLUX beamo II deberá operarse en condiciones de clase 1 según ANSI Z136.1, 4.4.2.7.2.1 (consulte el Informe de análisis de riesgos). Las condiciones de clase 1 se considerarán cumplidas cuando se opere bajo las siguientes directrices.
- El sistema láser deberá operarse con todas las funciones de seguridad del fabricante completamente operativas.
- Cuando la función de paso continuo no esté en uso, la base de extensión del beamo II deberá cambiarse de nuevo al conjunto sin paso continuo.
- Al utilizar la función de paso continuo, los sensores de puerta y los sensores inferiores deben verificarse antes de iniciar una tarea.
- Mantenga los ojos alejados de las aberturas de paso continuo si no lleva protección ocular.
- Mantenga todos los materiales combustibles, herramientas y superficies reflectantes alejados de la trayectoria del haz. Asegúrese de saber dónde está el haz y manténgase alejado.
- Los trabajos que impliquen acceso al adaptador de corriente deberán ser realizados únicamente por el fabricante, sin excepciones.
- El mantenimiento deberá realizarse cuando el sistema láser esté apagado.
- Cuando funciona con normalidad, el sistema de extracción eliminará los LGAC para mantener niveles que no sean peligrosos ni irritantes.
-
Formación requerida:
Cuando se opere en condiciones de Clase 1, todos los usuarios leerán y cumplirán el manual de seguridad y el software FLUX, Beam Studio. Cuando se opere en condiciones de Clase 4, se requiere formación adicional en seguridad láser que debe ser preparada y administrada por el LSO. - Para respuesta médica de emergencia, llame al .
- Informe de todos los incidentes al RSL.
- Personal autorizado
El siguiente personal está autorizado para operar este sistema:
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________
Notas:
El requisito de Densidad Óptica (OD) en el peor de los casos para las gafas de protección láser es 3.67. Las gafas proporcionadas por el fabricante del láser tienen una clasificación mínima de OD 4. La duración de exposición utilizada para determinar la OD es la duración predeterminada de ANSI para una exposición accidental de 10 segundos.
Con todas las características de seguridad del fabricante funcionando correctamente y el láser operando según el PNT, la única fuente de una posible exposición por encima de la Exposición Máxima Permisible (MPE) es una reflexión difusa que podría dispersar la salida del láser a través de la abertura de paso. En este análisis se realizan suposiciones muy conservadoras. La duración de exposición utilizada es de 600 segundos, lo que supone una visualización intencionada. Se asume que la potencia dispersada es de 45 vatios, lo cual representa el peor caso absoluto. Se asume que el ángulo de visualización es de 80 grados. Los ángulos de visualización mayores crean una distancia de peligro menor. El ángulo de visualización, en este caso, está más cerca de 85 grados o más, por lo que una suposición conservadora es de 80 grados. Dadas las suposiciones, la zona de peligro nominal difusa (NHZ) es de aproximadamente 5 centímetros o poco menos de 2 pulgadas. Esta NHZ es insignificante. Operando según el PNT, el sistema láser cumple con el requisito ANSI 4.4.2.7.2.1 para operación bajo condiciones de clase 1.
Señal de advertencia
Aviso legal:
Este documento de formación se basa en documentos existentes disponibles públicamente, incluyendo, entre otros, 21 CFR Part 1040.10, 1040.11, ANSI Z136.1 Standard - Guidance for Implementing a Safe Laser Program, OSHA, la Alianza de Seguridad y Salud Ocupacional de EE. UU., el Protocolo Láser de EE. UU.: los Reguladores Láser y el Centro de Dispositivos y Salud Radiológica, y otros documentos y normas disponibles públicamente emitidos por las agencias mencionadas en el momento del desarrollo de este documento. Se han considerado los documentos y normas emitidos por estas organizaciones y disponibles en el dominio público, y también se han tenido en cuenta los cursos y presentaciones de algunos expertos en seguridad láser en el dominio público. El derecho final de interpretación de este documento pertenece a FLUX.
