Descripción
Este artículo le guiará sobre cómo ajustar la trayectoria del puntero láser rojo para alinearlo con la trayectoria del haz láser.
¿Cuándo calibrar el puntero láser rojo?
|

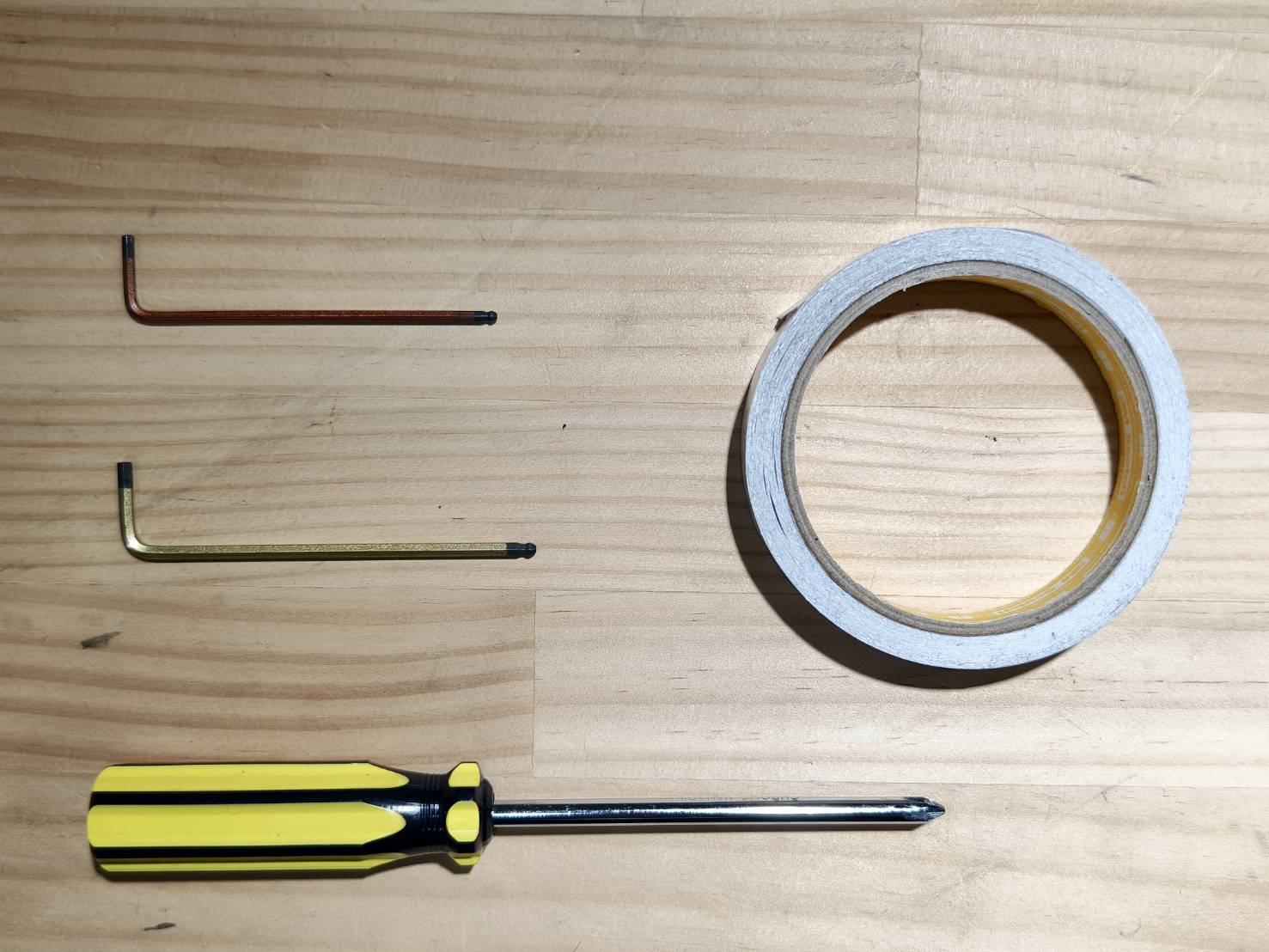

Herramientas
Prepare las siguientes herramientas:
|
Paso 1
Familiarícese con cómo realizar un pulso láser de forma segura.
| A. Encienda la máquina. B. Cierre la tapa de la puerta. C. Vaya a Acción y espere a que se complete el proceso de referenciado. (Asegúrese de que los iconos de la tapa de la puerta, la cubierta trasera y la parte inferior aparezcan todos como cerrados; de lo contrario, no se podrá realizar la operación de pulso.) D. Localice el botón de pulso. E. Un clic = un pulso, dos clics = dos pulsos, y así sucesivamente. ⚠︎ Asegúrese siempre de que la cubierta de la puerta y la cubierta trasera estén cerradas al realizar pulsos. |
Paso 2

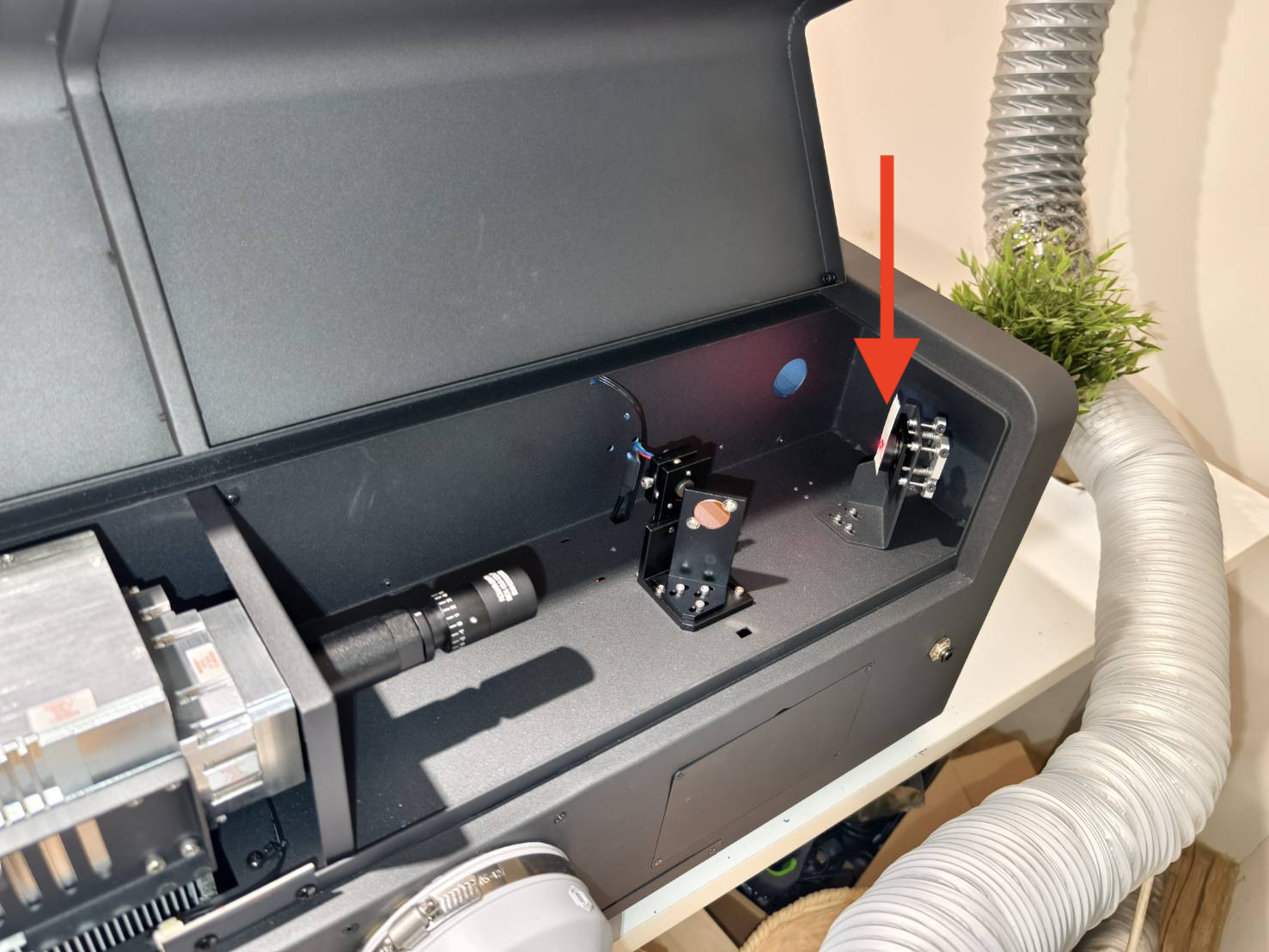

Utilice un destornillador para aflojar los tornillos de la parte trasera de la máquina y, a continuación, abra la cubierta trasera.
Paso 3

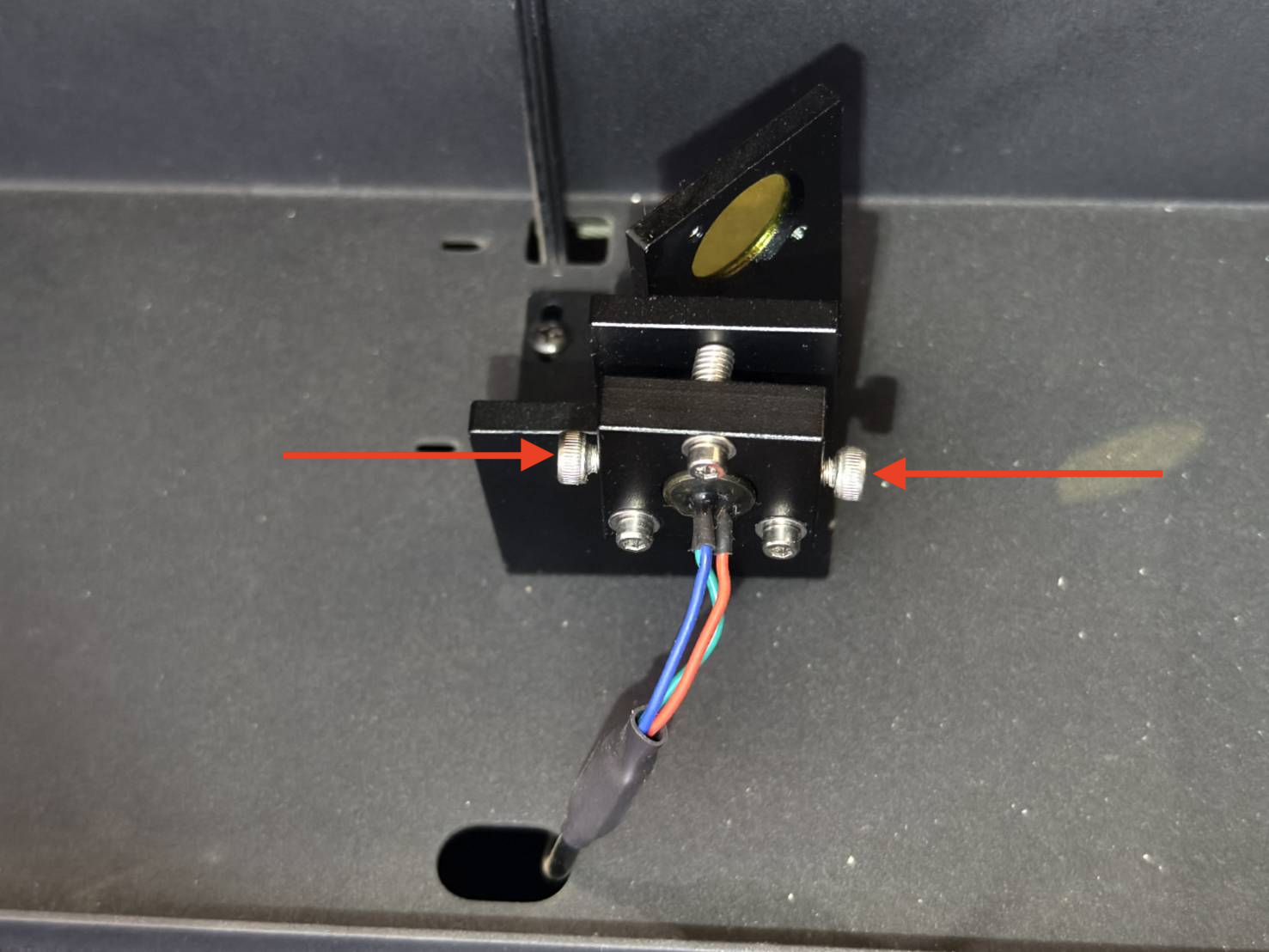

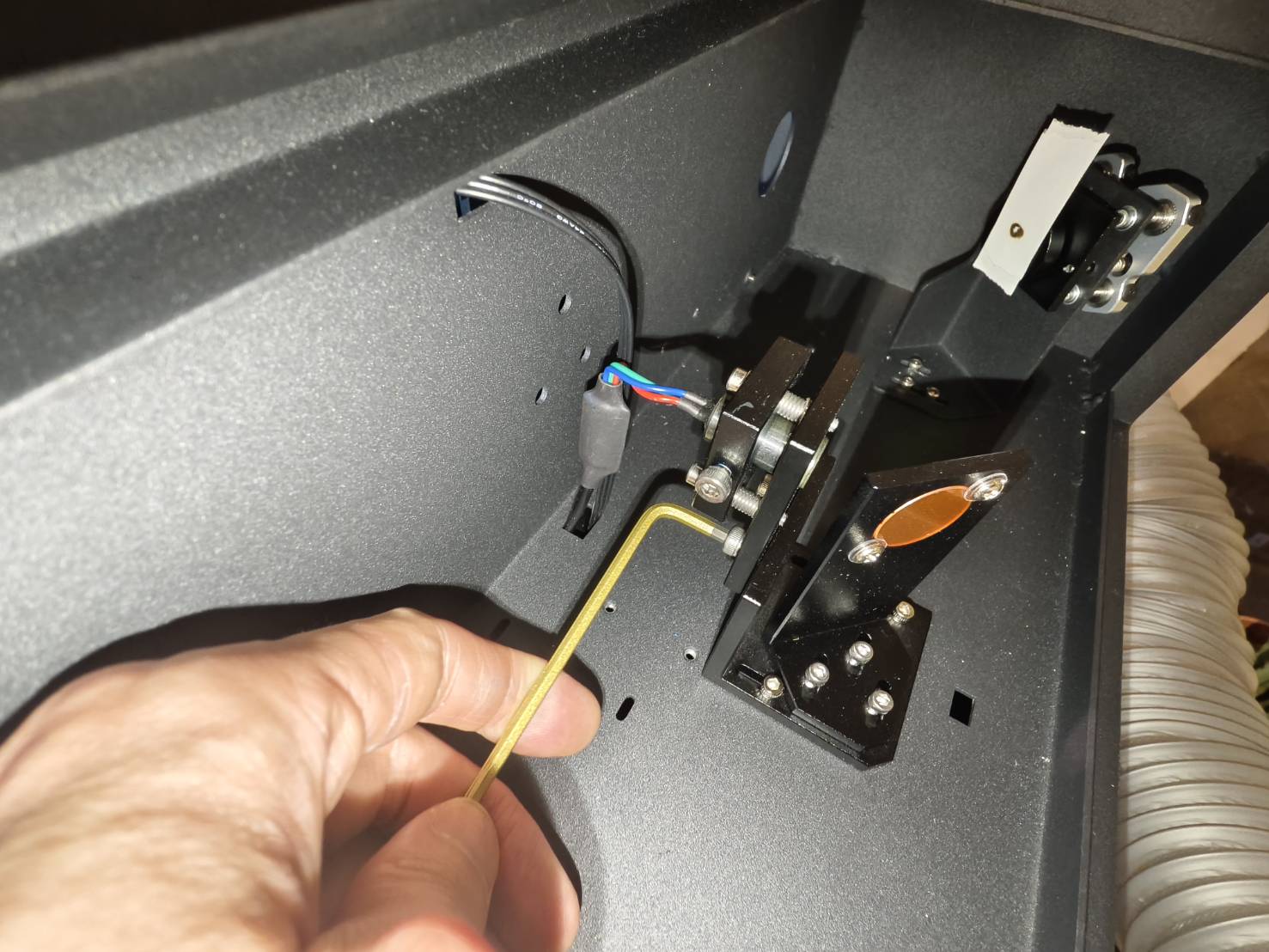

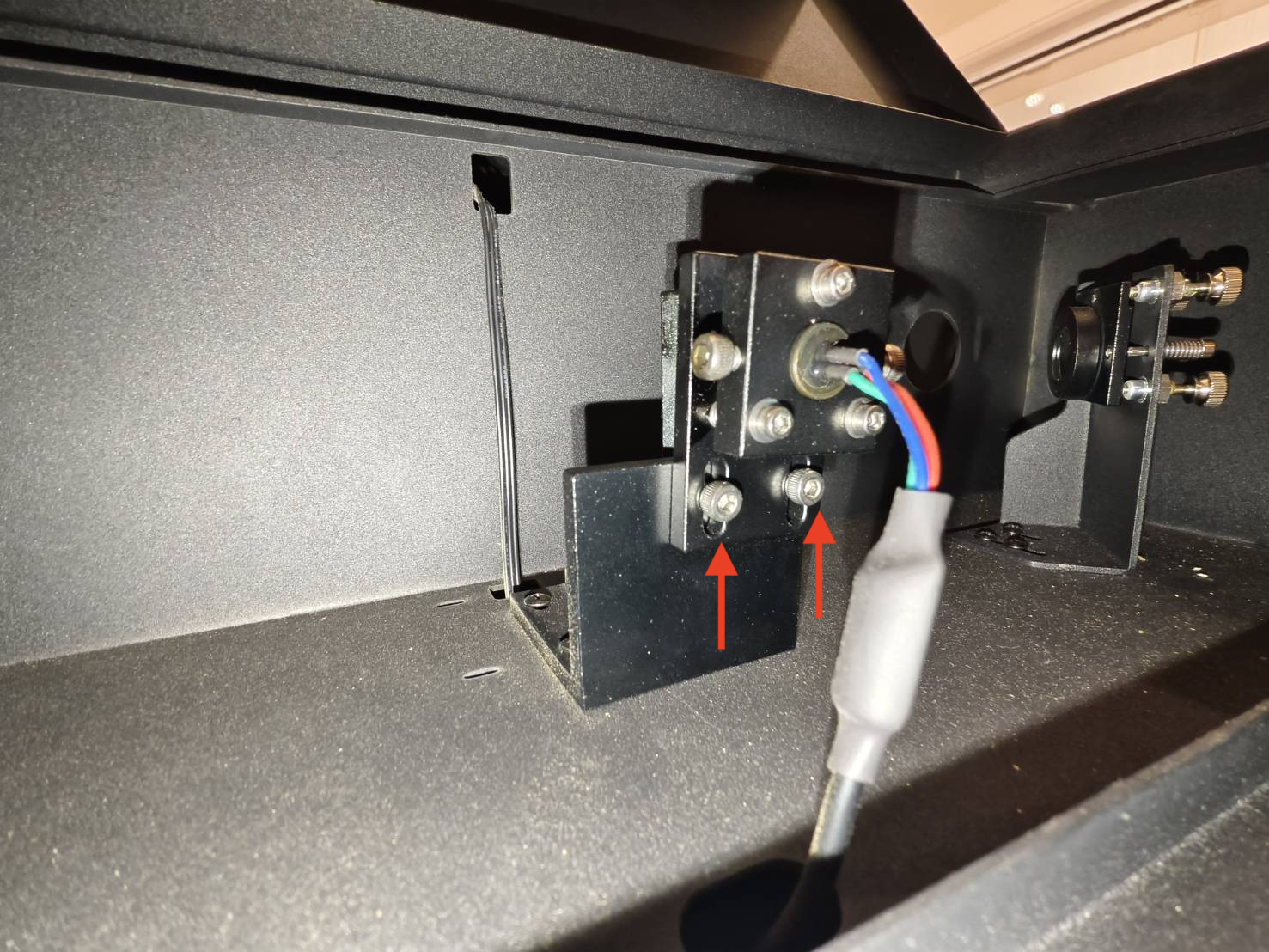

Asegúrese de que los dos tornillos de ambos lados del módulo de punto rojo estén apretados. (Llave hexagonal de 3 mm)
(Debido a los diferentes tamaños de los mecanismos del tubo láser, la dirección de instalación del módulo de punto rojo será diferente para los modelos de 30W y 60W/80W.)
| HEXA RF 30W | HEXA RF 60W / HEXA RF 80W |
Paso 4

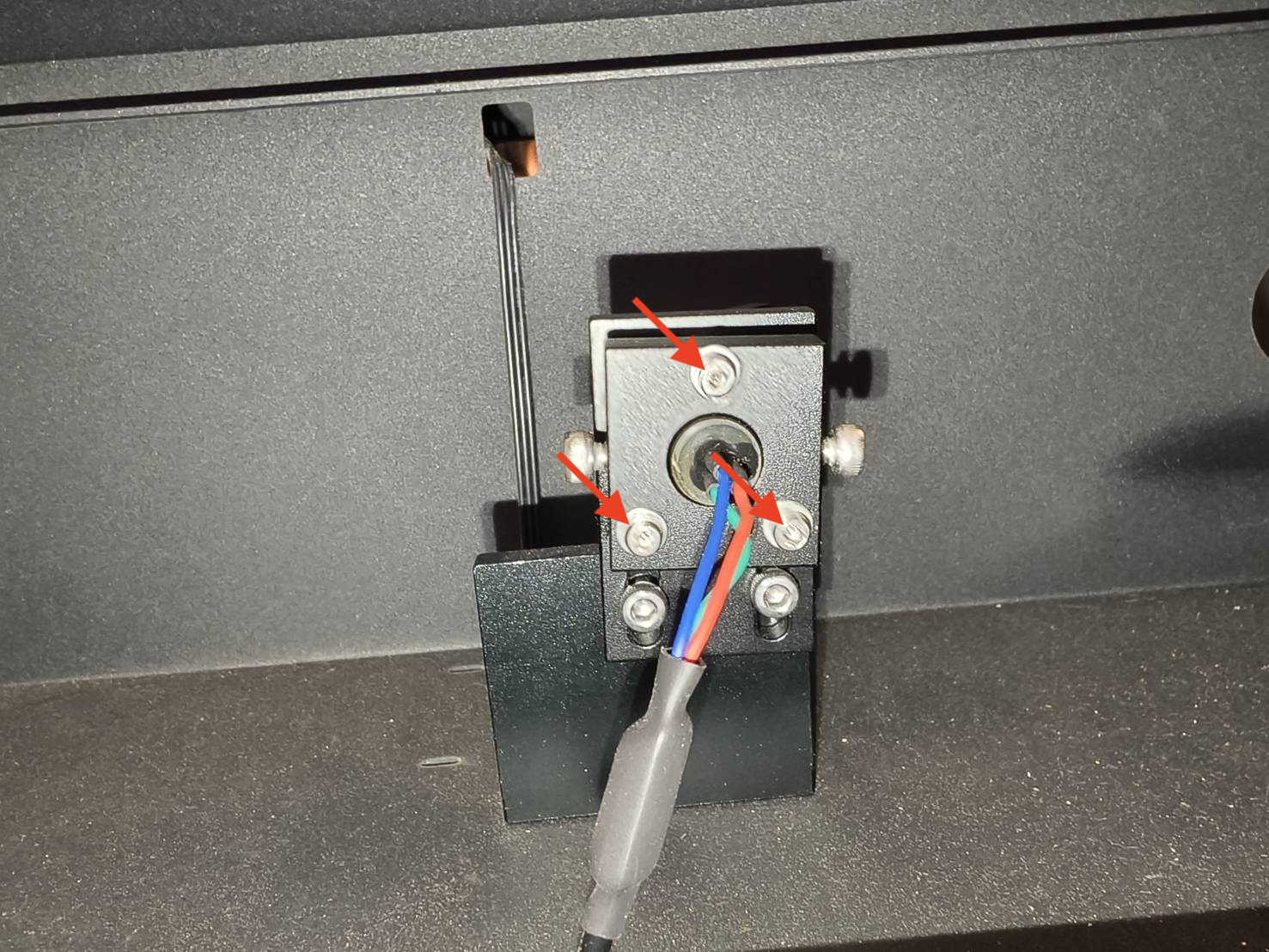

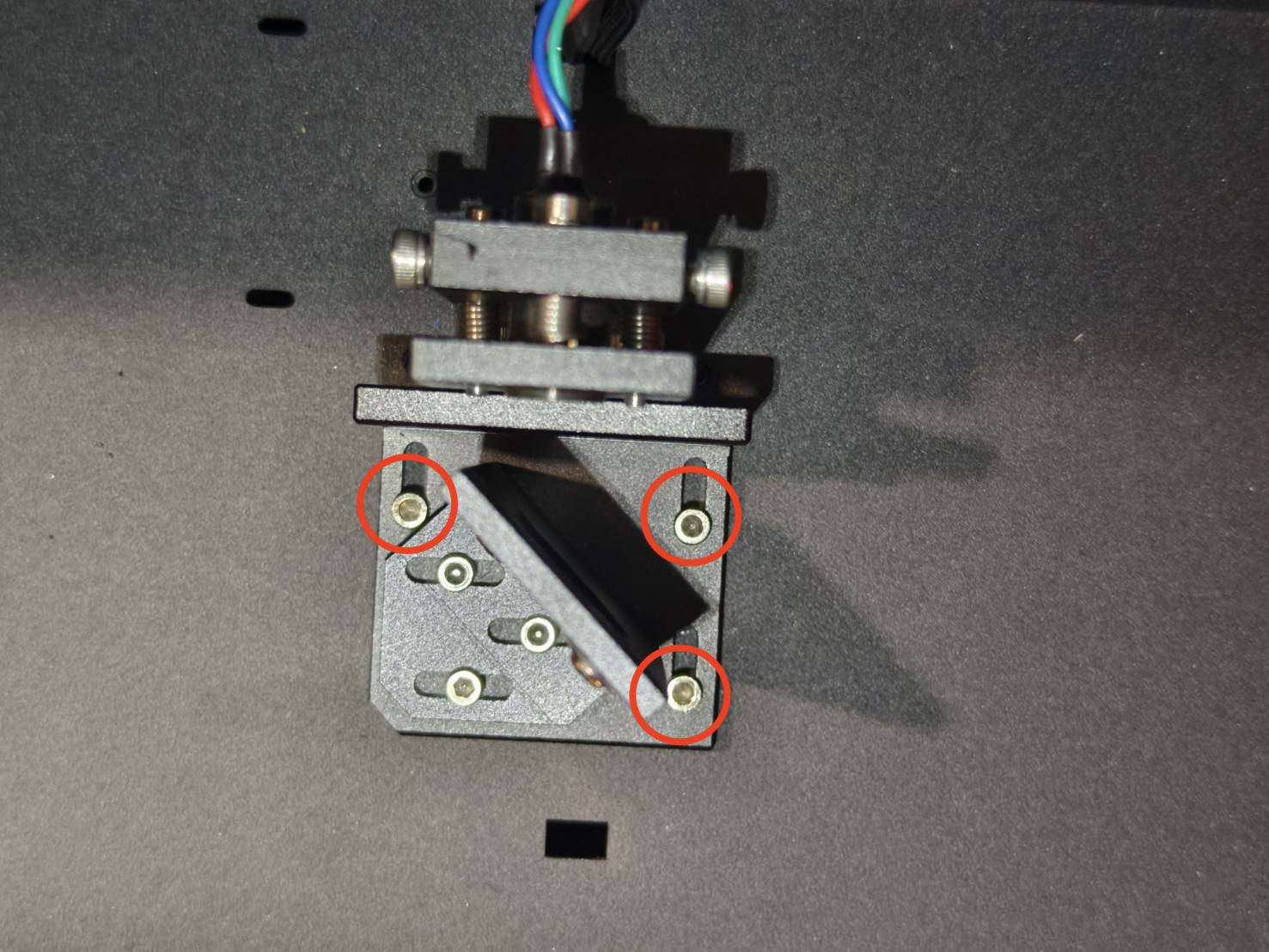

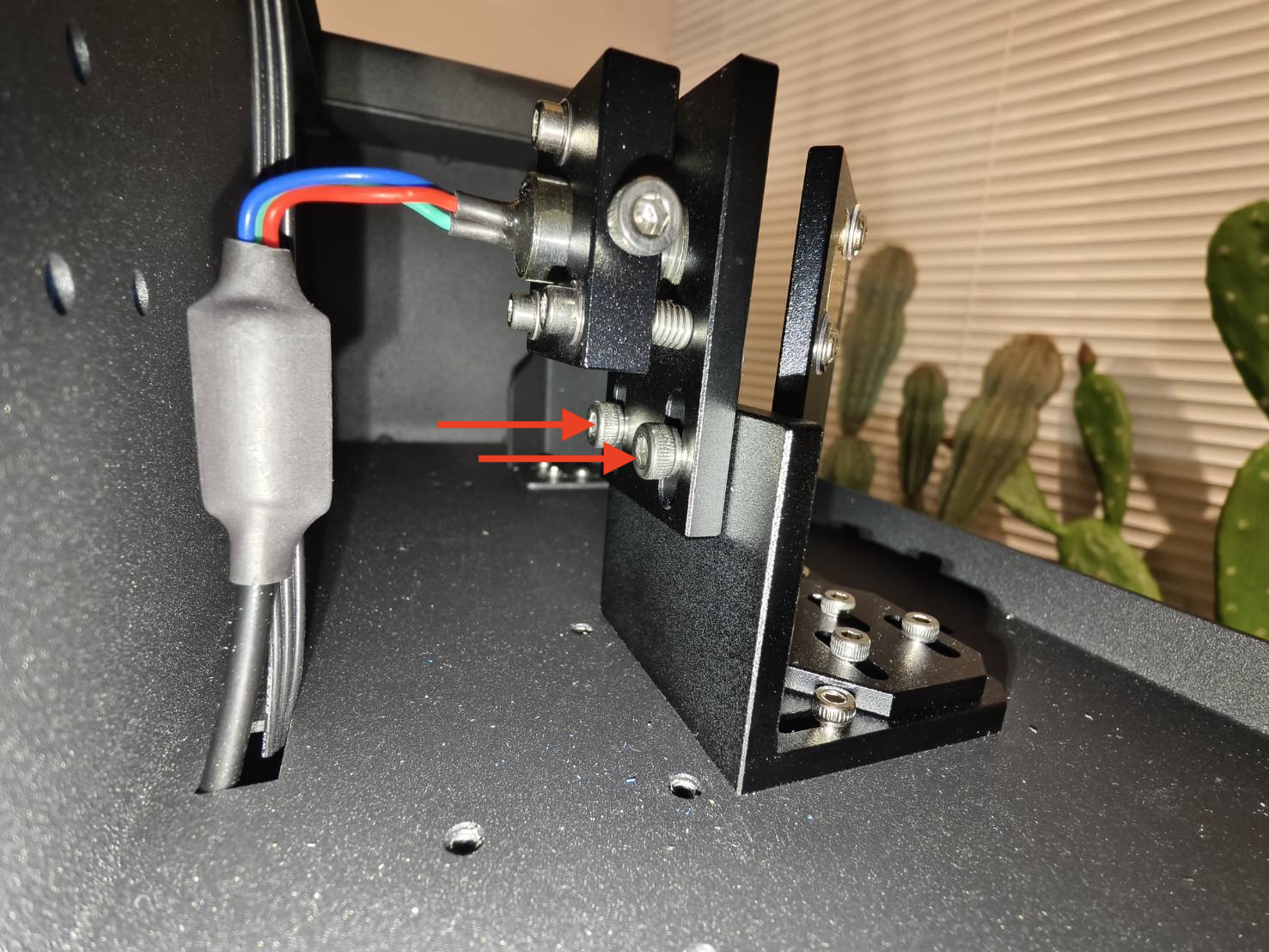

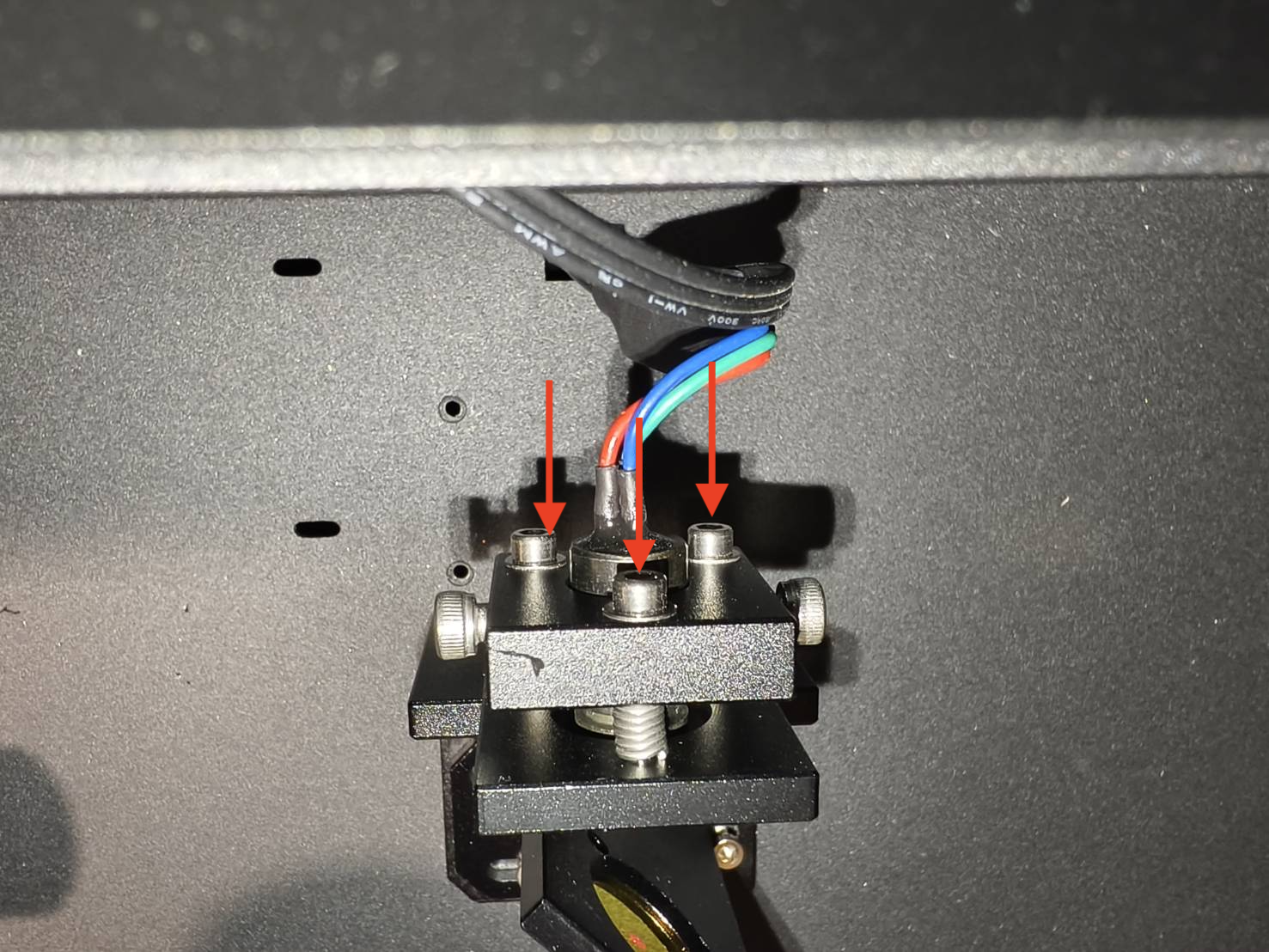

Apriete los tres tornillos de ajuste del soporte del láser de punto rojo.
| HEXA RF 30W | HEXA RF 60W / HEXA RF 80W |
Paso 5

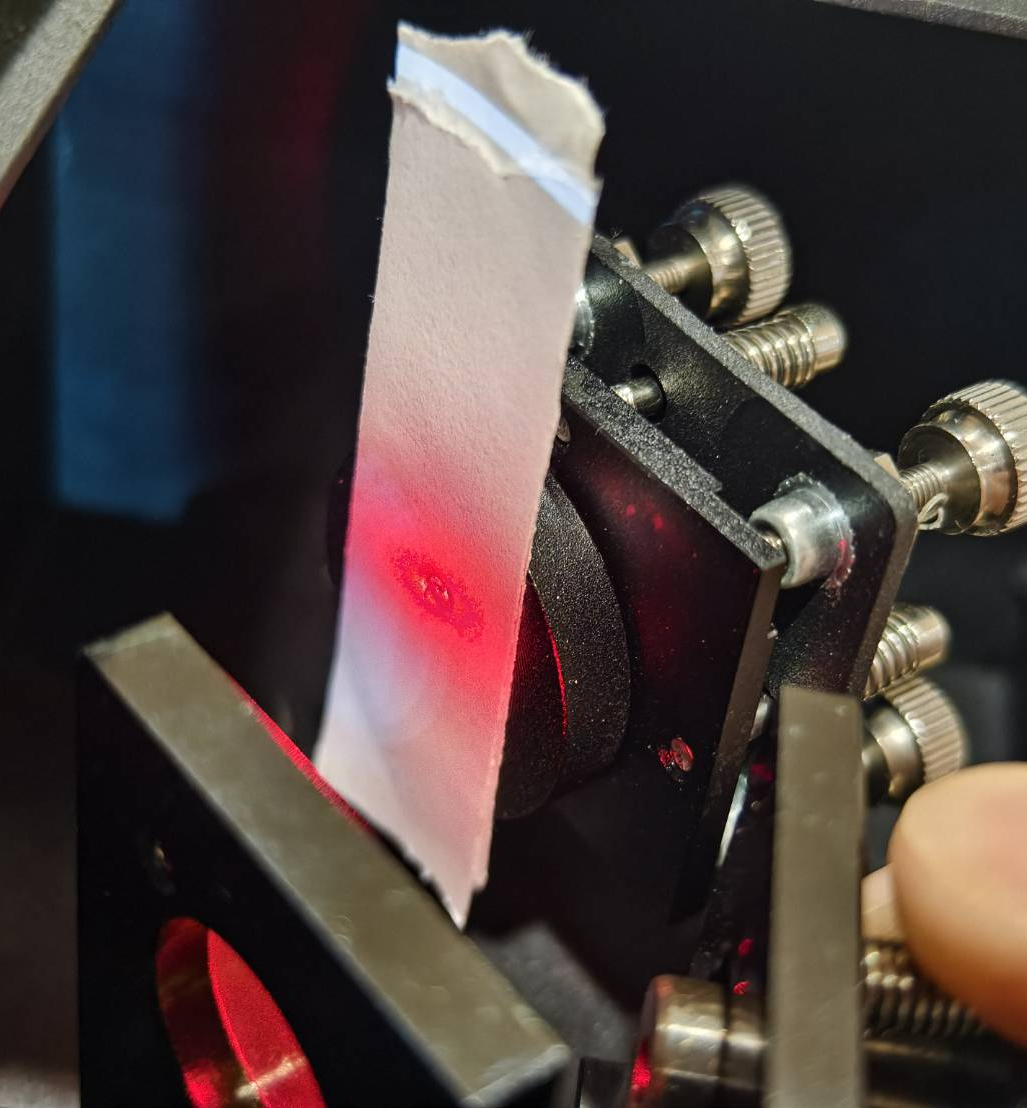

Aplique un trozo de cinta "de doble capa" en el primer espejo, cierre la cubierta trasera y realice 2 pulsos.
(No retire la cinta; déjela sobre el espejo.)
Paso 6

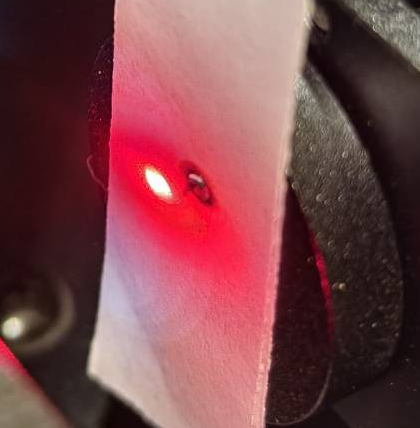

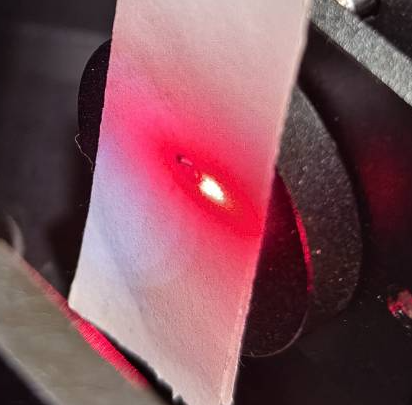

Abra la cubierta trasera y compruebe si la marca de quemado se superpone con el punto rojo.

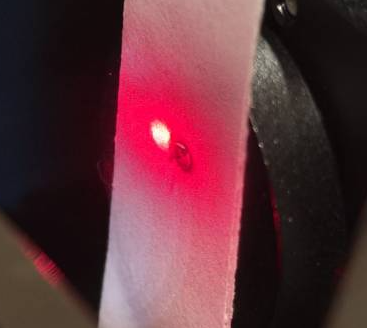

Ejemplo correcto - Superpuesto |

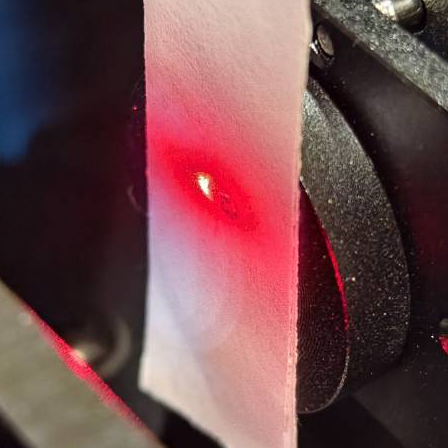

Ejemplo incorrecto - No superpuesto |
||||
|
|
Evalúe los resultados y proceda con el siguiente paso:
|
|
|
Paso 7
Este paso ajustará la posición horizontal del punto rojo.

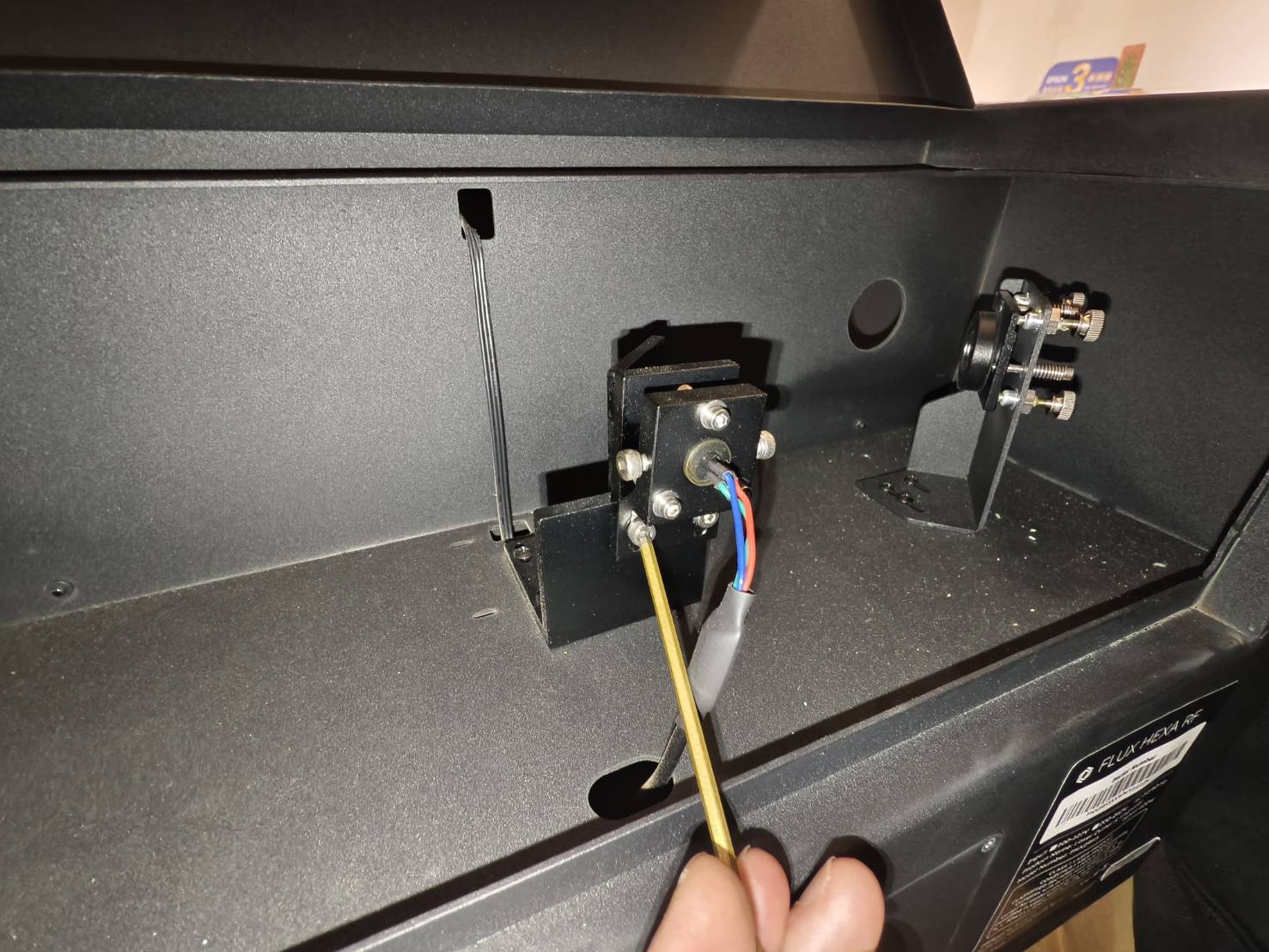

- Afloje los tres tornillos de la parte inferior del soporte del punto rojo. (Utilice una llave hexagonal de 2,5 mm o un destornillador Phillips)
- Desplace el soporte para superponer horizontalmente la marca de quemado y el punto rojo.
- Apriete los tornillos.
| HEXA RF 30W | HEXA RF 60W / HEXA RF 80W |
Paso 8
Este paso ajustará la posición vertical del punto rojo.

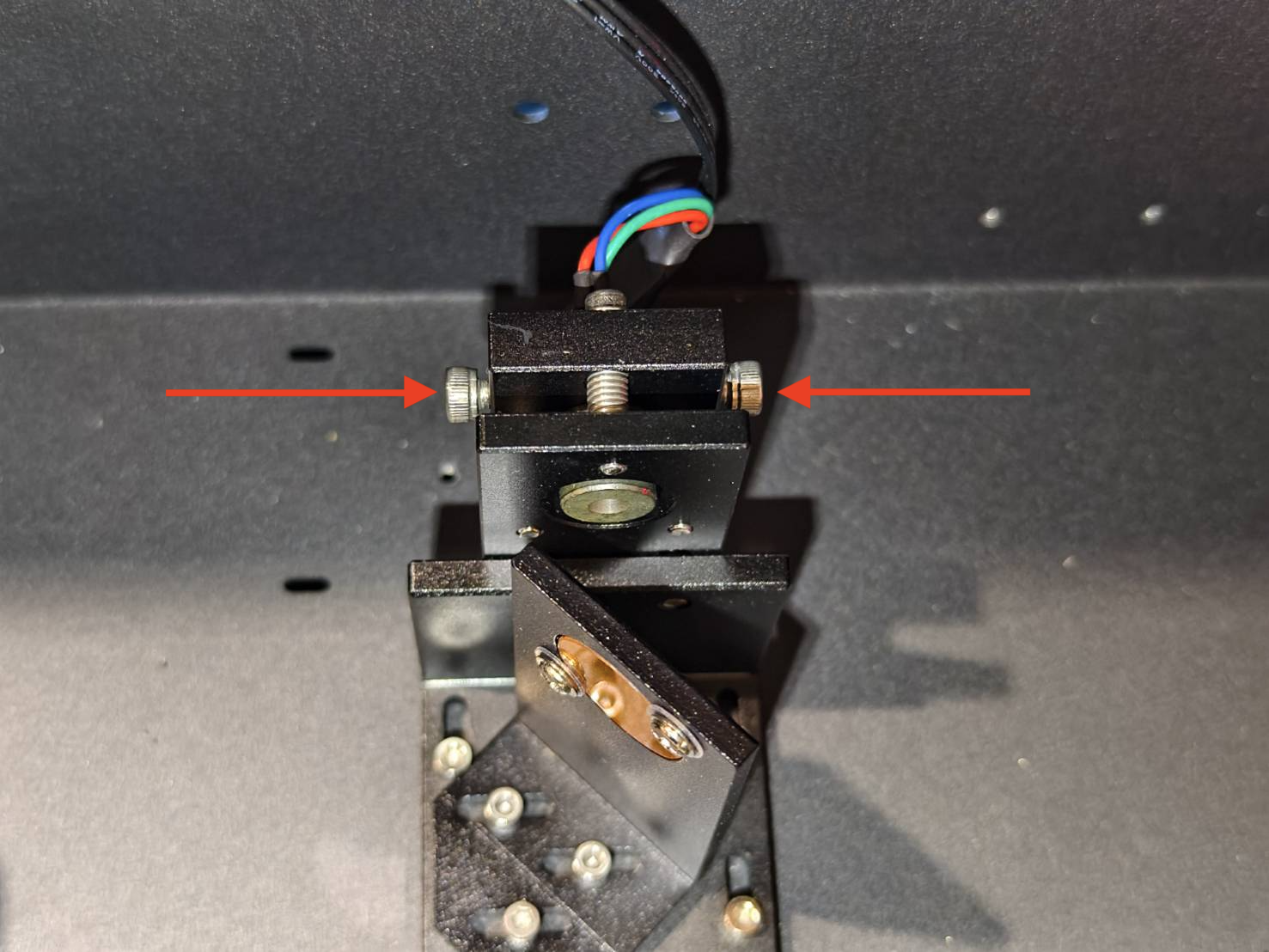

- Afloje los dos tornillos del soporte del punto rojo. (Llave hexagonal de 3 mm)
- Desplace el soporte para superponer verticalmente la marca de quemado y el punto rojo.
- Apriete los tornillos.
| HEXA RF 30W | HEXA RF 60W / HEXA RF 80W |
Paso 9
Coloque un nuevo trozo de cinta de doble cara en el primer espejo y realice dos pulsos para volver a verificar la trayectoria óptica.
Ejemplo correcto - Superpuesto |
Ejemplo incorrecto - No superpuesto |
||||
Evalúe los resultados y proceda con el siguiente paso:
|
|
Paso 10

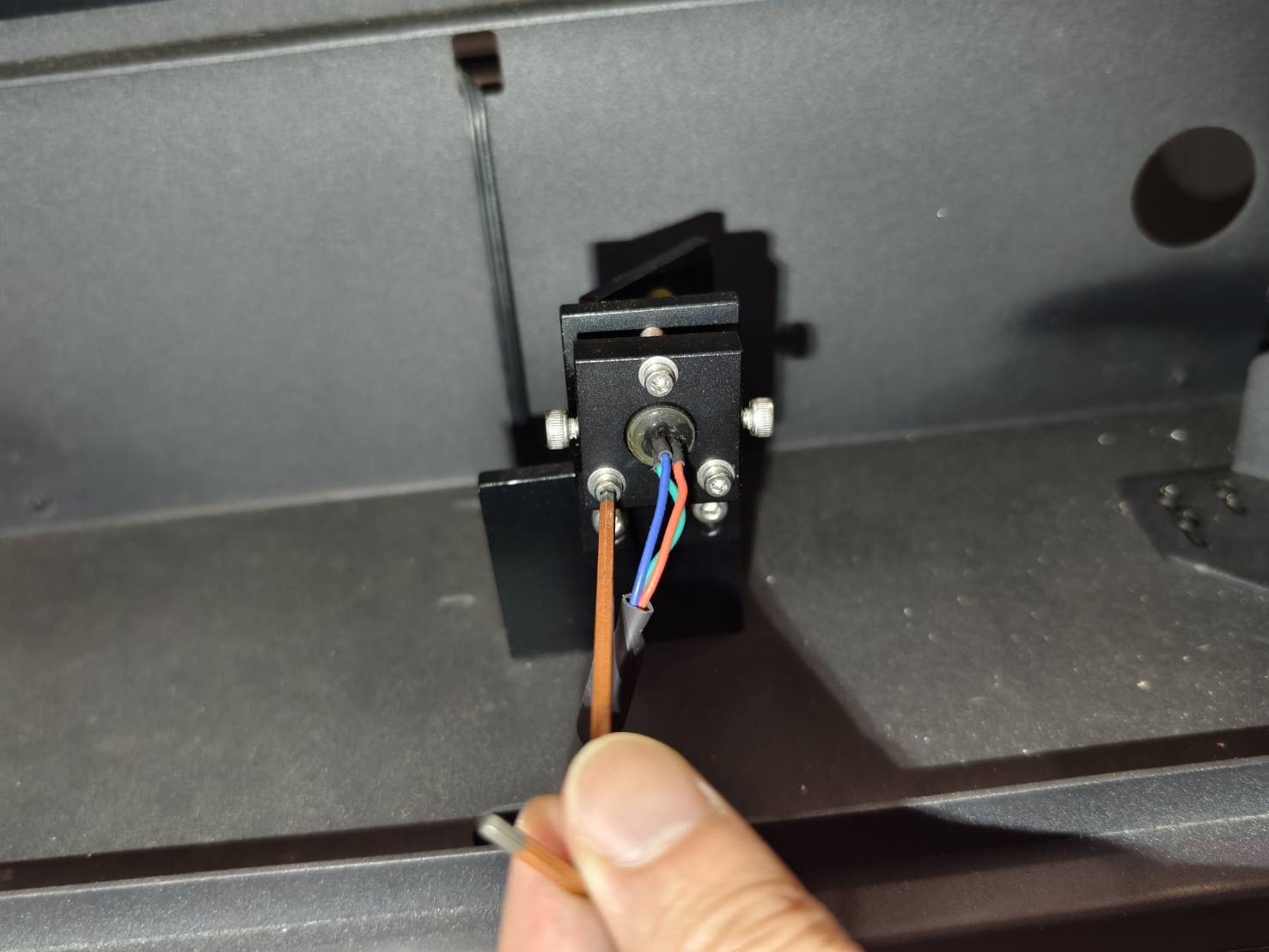

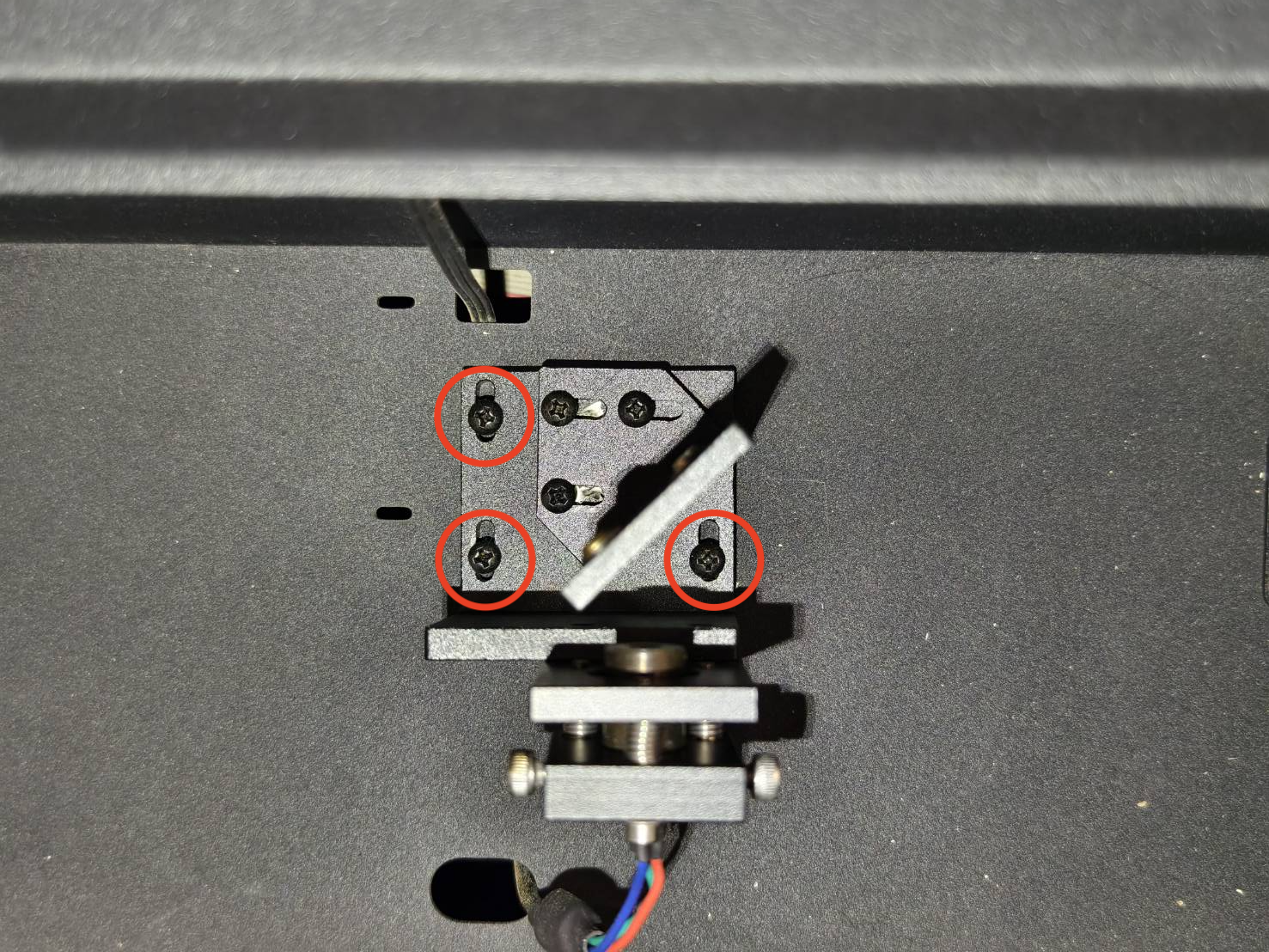

Afloje los tres tornillos para permitir el ajuste.
| HEXA RF 30W | HEXA RF 60W / HEXA RF 80W |
Paso 11

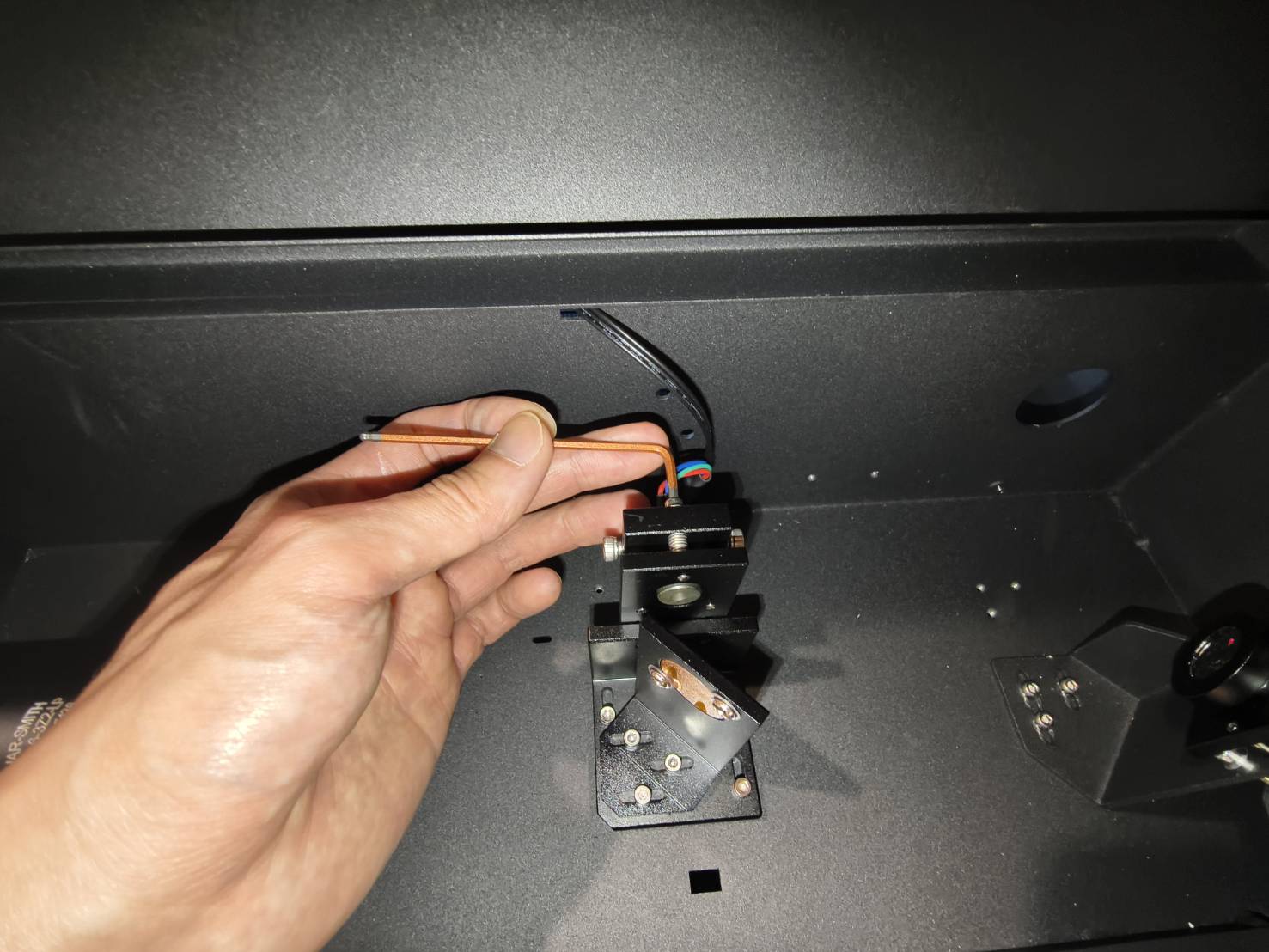

Este paso verifica si la trayectoria óptica del punto rojo y el láser CO2 real están alineados y se superponen.
Si no están alineados, utilice una llave hexagonal de 2,5 mm para ajustar el módulo del punto rojo.
| ||||||||||||
Nota: | ||||||||||||
Paso 12
Por favor, utilice el siguiente enlace para verificar la trayectoria óptica del láser.
4-8 Comprobación de la trayectoria óptica
Evalúe los resultados y proceda con el siguiente paso:
|
|
|
#END
