4-9 Ajuste de la trayectoria óptica

1. No es posible cortar materiales utilizando los ajustes predeterminados de potencia y velocidad en Beam Studio.
2. El resultado del grabado es más claro en áreas específicas, lo que hace que el efecto general sea desigual.
3. La superficie de corte/sección transversal del material no es perpendicular y presenta una inclinación.

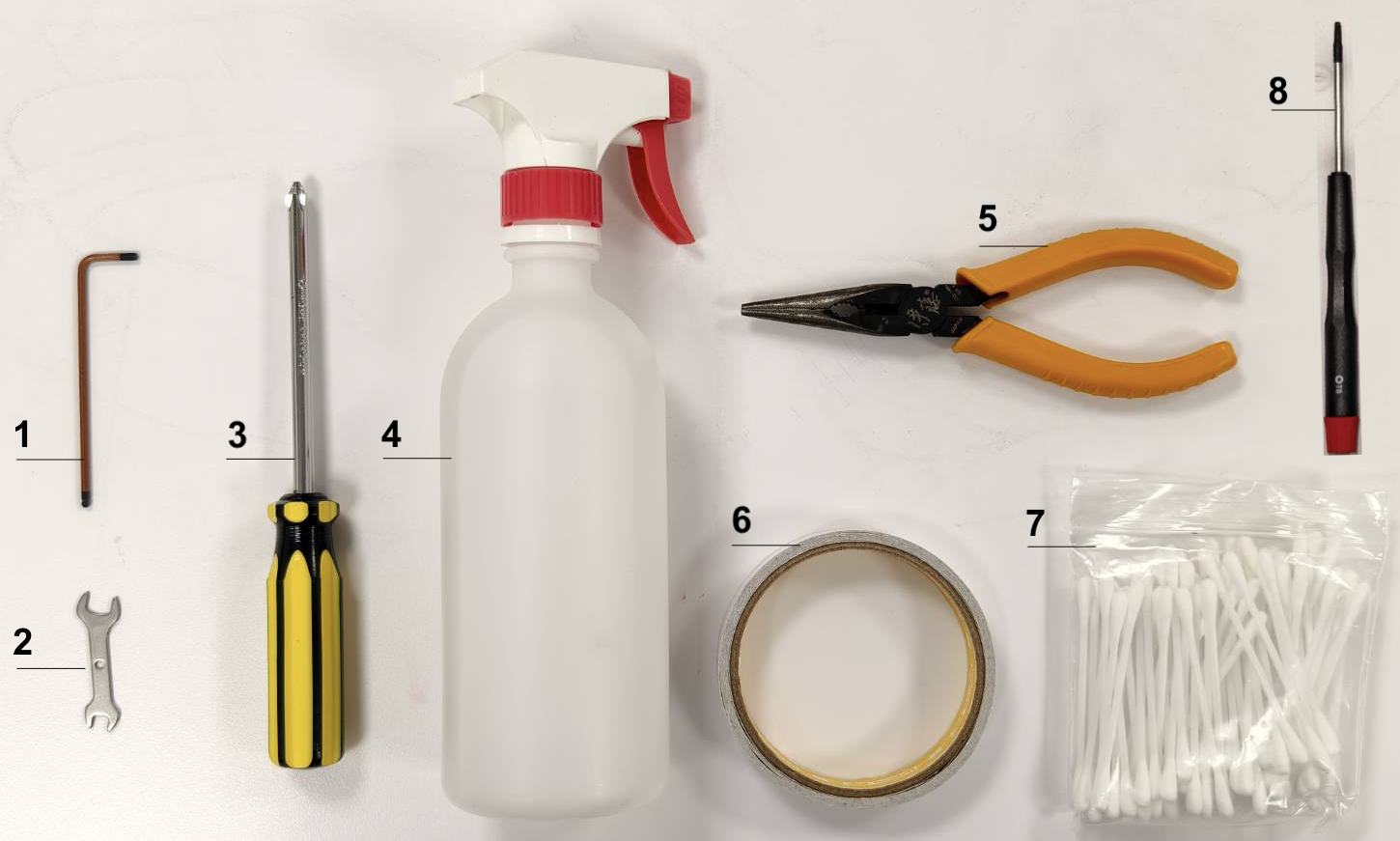

1. Llave hexagonal de 2,5 mm (llave Allen)
2. Llave de doble boca
3. Destornillador Phillips
4. Spray desinfectante / Spray de alcohol
5. Alicates
6. Cinta adhesiva de doble cara
7. Bastoncillos de algodón
8. Destornillador Torx T8

Pasos a seguir:

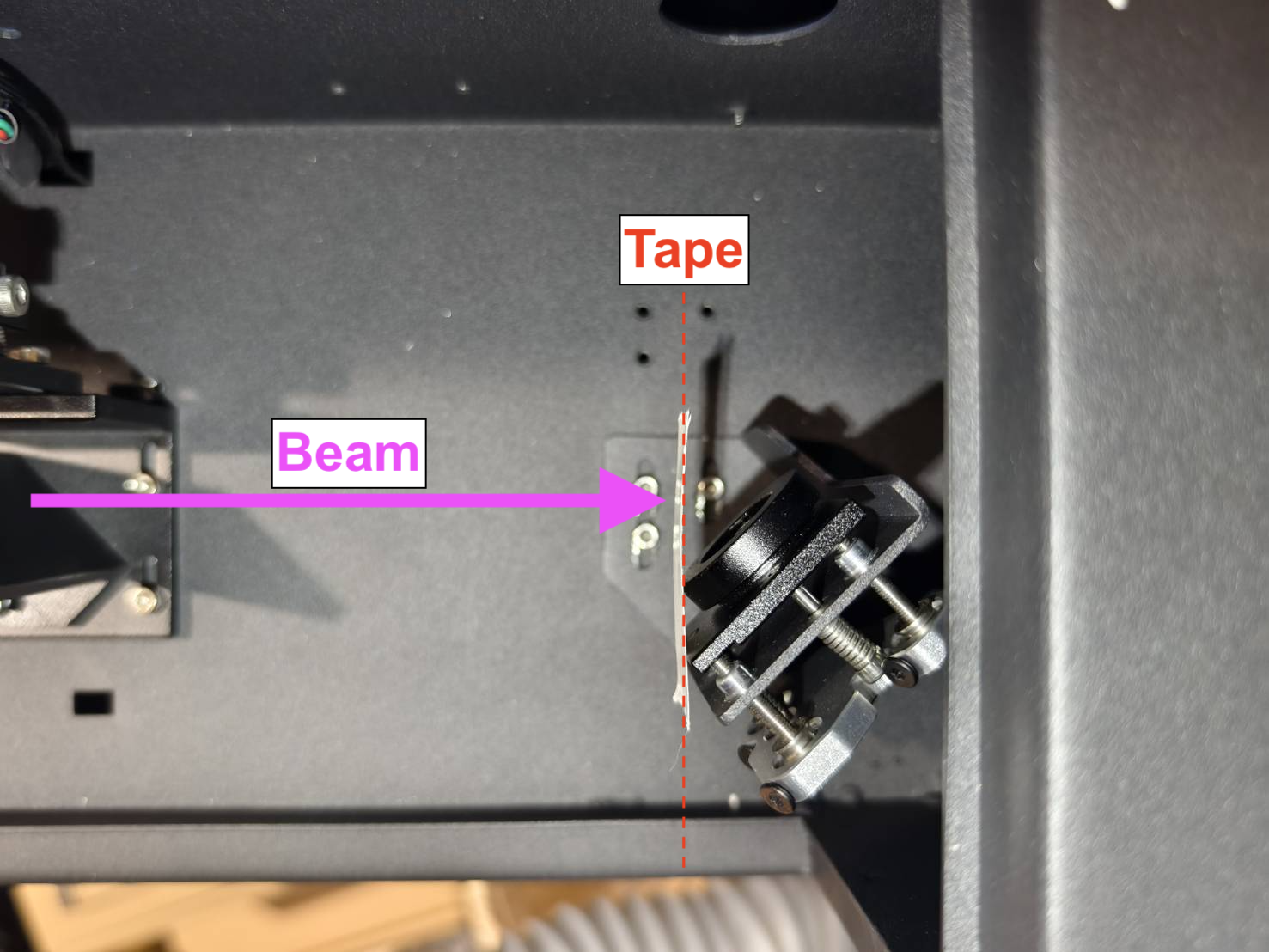

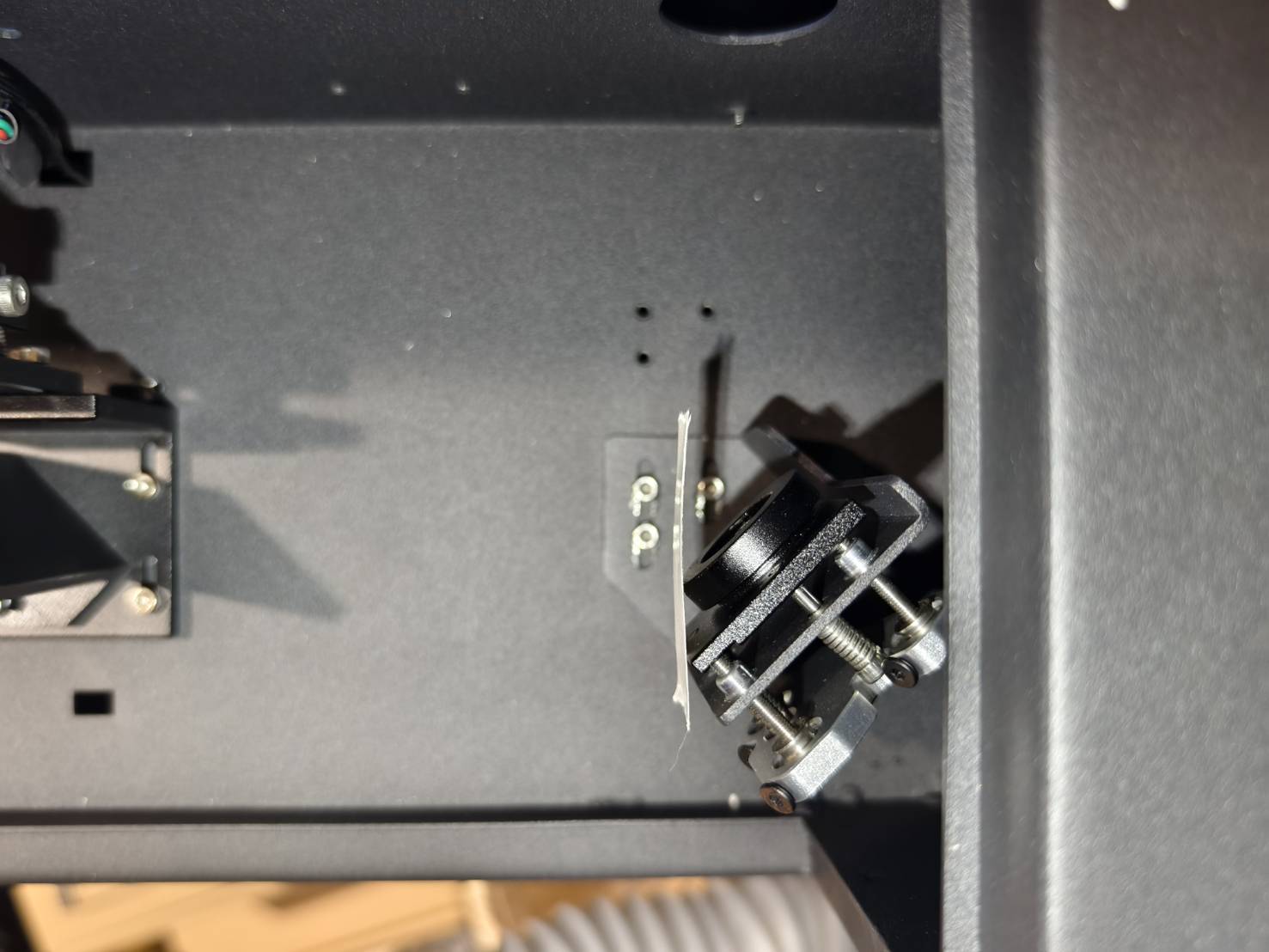

• Coloque la cinta en el primer espejo, asegurándose de que esté perpendicular al haz (90 grados).

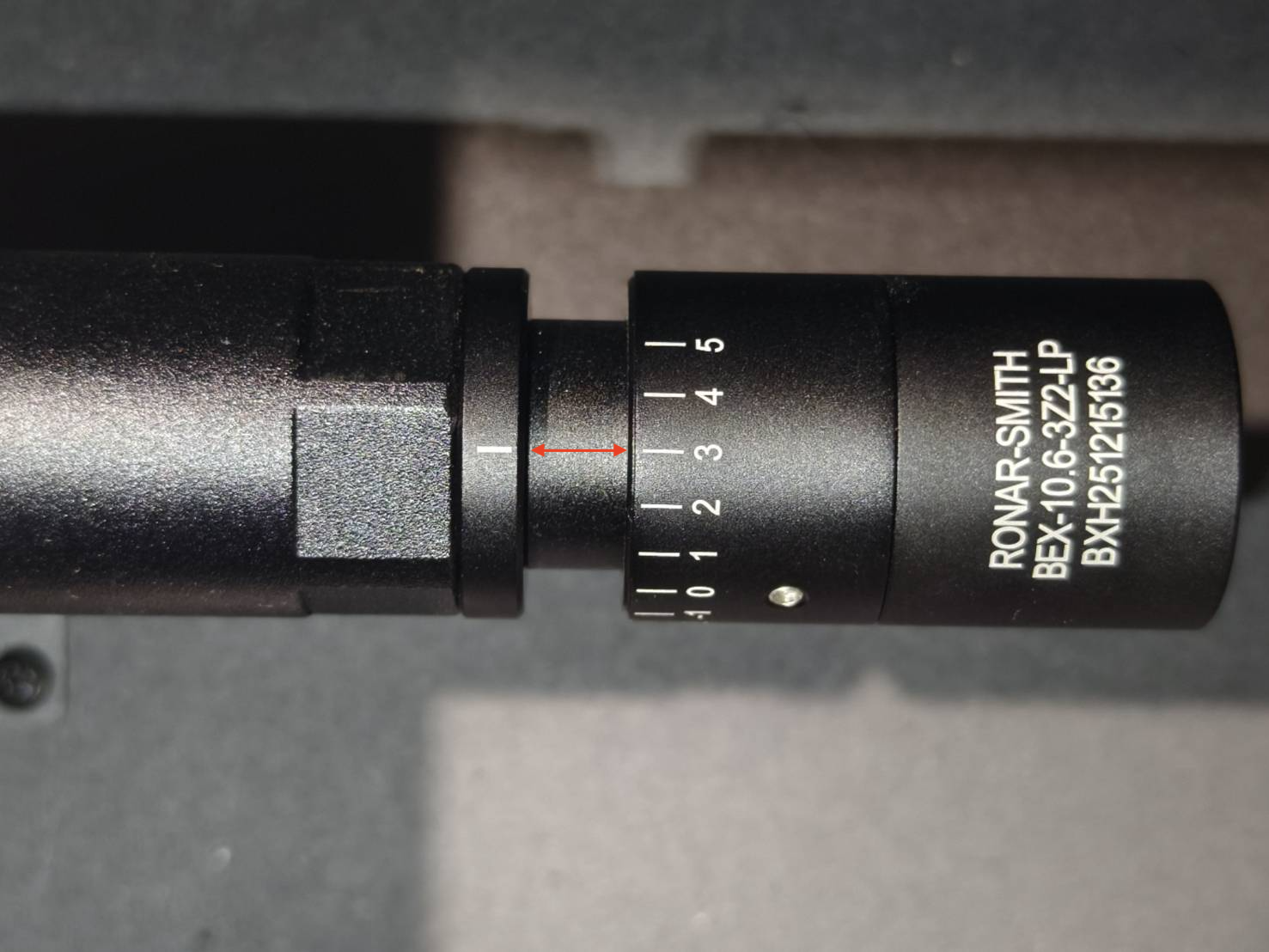

• Ajuste el expansor de haz al valor predeterminado "3".

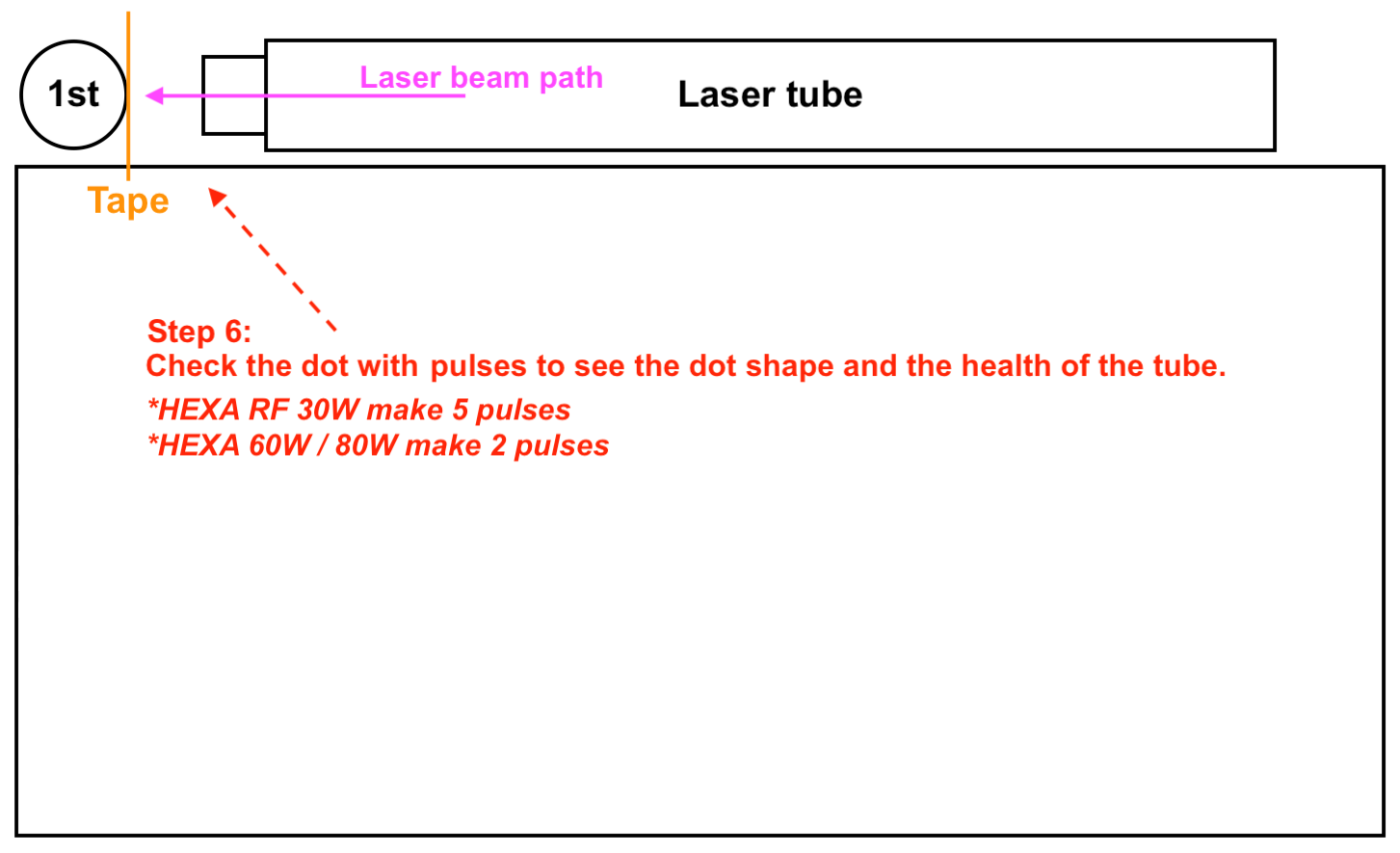

• Cierre la cubierta trasera y ejecute un pulso láser.
  Para HEXA RF 30W, ejecute 5 pulsos.
  Para HEXA RF 60W/80W, ejecute 2 pulsos para evitar que la cinta adhesiva de doble cara se incendie.



• Demostración

  (Para HEXA RF 30W, ejecute 5 pulsos. Para HEXA RF 60W/80W, ejecute 2 pulsos para evitar que la cinta adhesiva de doble cara se incendie.)



• Verifique los resultados.

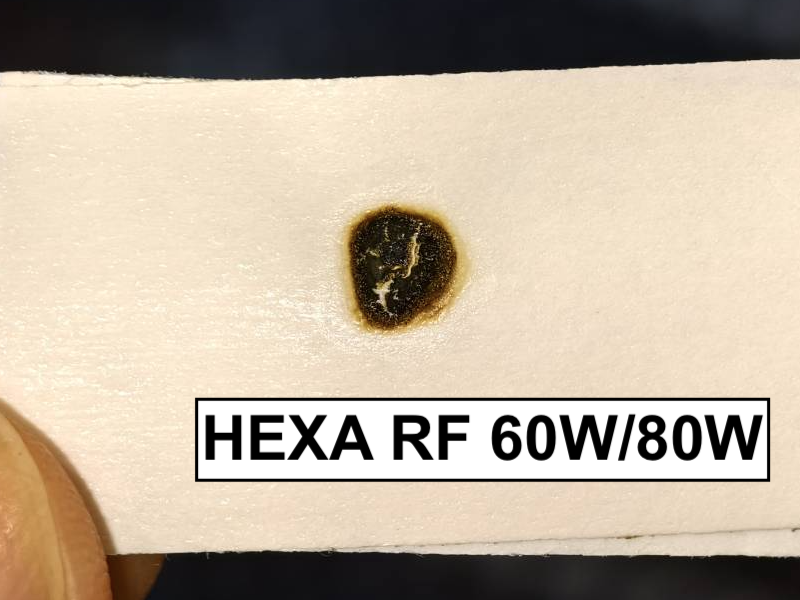

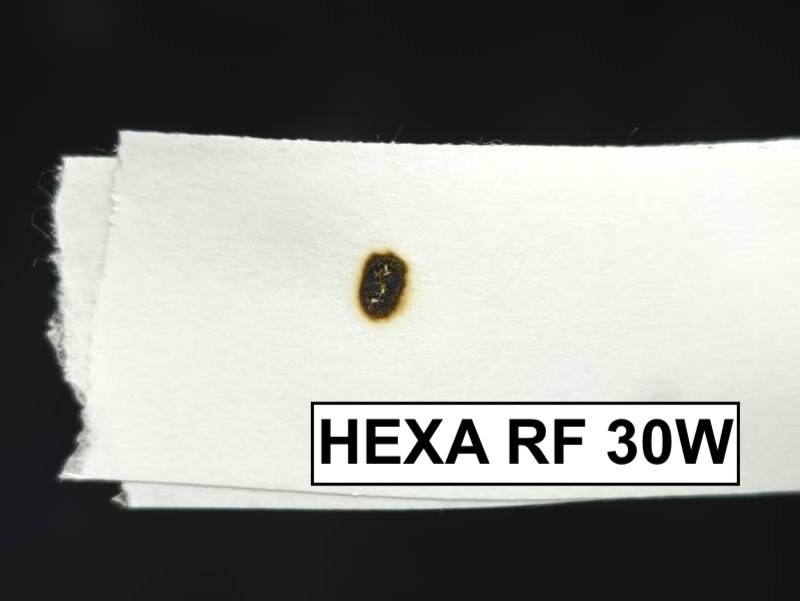

  Ejemplos de resultados de la prueba con cinta
  Ejemplo correcto - Redondo y nítido	Ejemplo incorrecto - Débil, hueco o irregular

• Resultado correcto >> Paso 7

• Resultado incorrecto o sin marca >> Contacte con el servicio de atención al cliente
  • Posibles causas:
    • El tubo láser está dañado y necesita ser sustituido.
    • La fuente de alimentación del láser está dañada y necesita ser sustituida.

1. Abra la cubierta de la puerta.

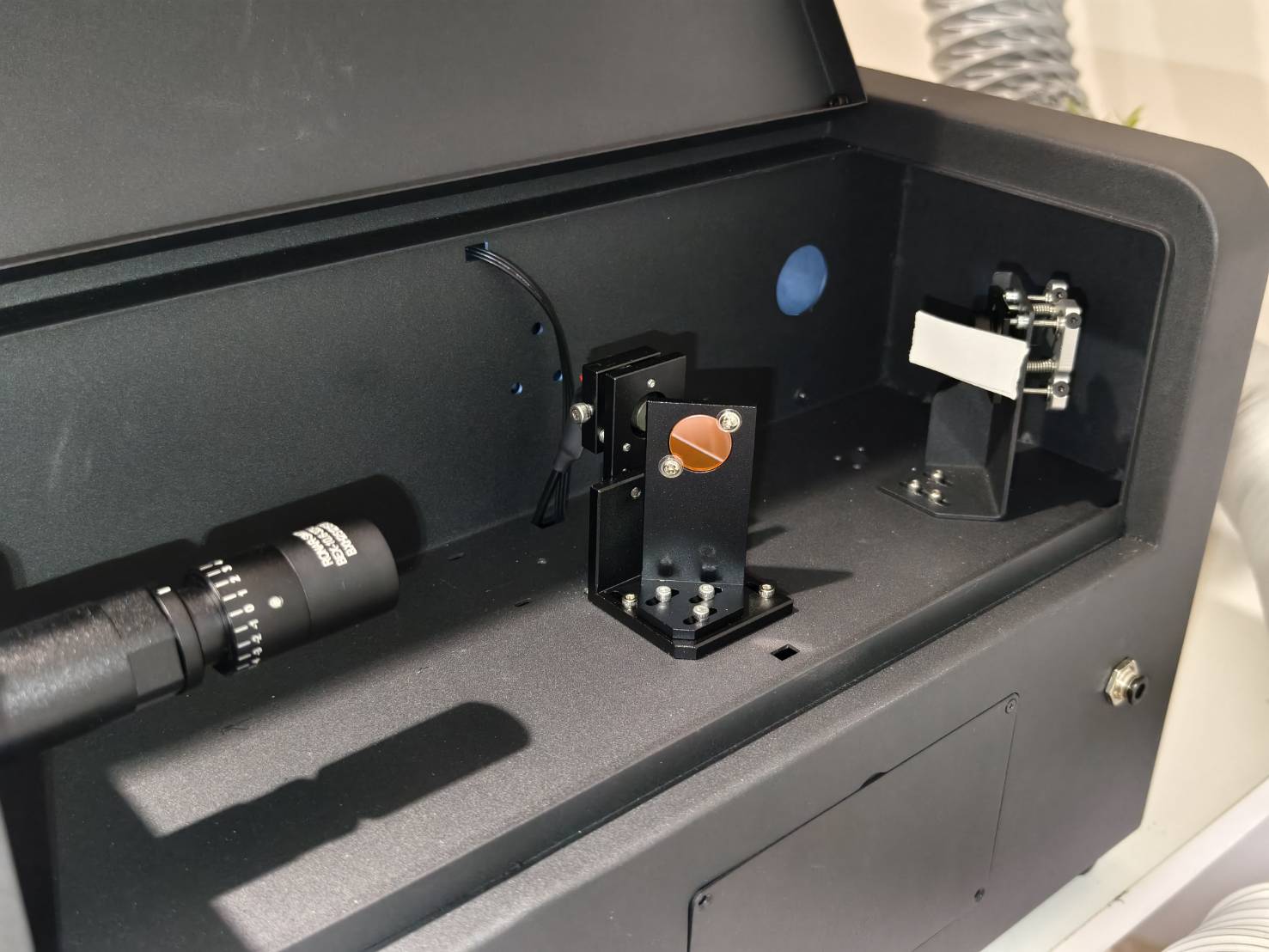

2. Coloque un trozo de cinta adhesiva de doble cara de doble capa en la entrada del tercer espejo.
3. Vaya al modo Acción y pulse 'Motores' (para liberar los motores).
4. Mueva el cabezal láser a la esquina inferior derecha.
5. Asegúrese de que el láser rojo esté encendido.
6. Cierre la cubierta de la puerta.
7. Realice 2 - 3 pulsos. (RF 30W x 3, RF 60W/80W x 2)
8. Compruebe si el punto del láser rojo y la marca de quemado se superponen.
9. Ajuste el láser rojo si es necesario.

Ejemplo correcto - Superpuesto	Ejemplo incorrecto - No superpuesto

Nota:
Si el punto rojo no incide sobre la cinta, significa que la trayectoria de su láser rojo está demasiado desalineada.
Es posible que lo encuentre en el segundo espejo; desplace el punto rojo hacia la zona reflectante del espejo.

Si no puede localizar el láser rojo, significa que el puntero láser rojo presenta un mal funcionamiento o está demasiado desviado. Diríjase a este enlace para recalibrar el láser rojo.

Resumen del paso:

Pasos a seguir:

1. Retire la cinta y coloque una nueva pieza de cinta adhesiva de doble cara bicapa en el segundo espejo.
2. Desplace el cabezal láser hacia la esquina superior izquierda.
3. Cierre la tapa y ejecute 2-3 pulsos. (RF 30W x 3, RF 60W/80W x 2)
4. Verifique visualmente si el láser rojo y la marca de quemado se superponen.

Ejemplo correcto - Superpuesto

Ejemplo incorrecto - No superpuesto

• Resultado correcto - Superpuesto >> Paso 9

• Resultado incorrecto - Sin superposición >> Paso 8.1

• Cómo aflojar correctamente el fijador de tornillos: Primero, pulverice alcohol sobre los tornillos para disolver el gel o pegamento y espere unos segundos, luego utilice un destornillador T8 para aflojar los tres tornillos, y el fijador podrá retirarse.



• Demostración (Tenga en cuenta que los tornillos del vídeo se aflojaron antes de la grabación.)

• Confirme la posición del punto láser y los tornillos y direcciones que necesitan ajustarse.

  Consulte los ejemplos siguientes para encontrar el número y el método de ajuste correspondiente:


• Para #1:
  El punto láser rojo debe moverse hacia la parte inferior derecha para superponerse.
  El tornillo superior izquierdo debe girarse en sentido horario. Consulte la foto siguiente.




  Para #2:
  El punto láser rojo debe moverse directamente hacia abajo para superponerse.
  El tornillo inferior izquierdo debe girarse en sentido antihorario. Consulte la foto siguiente.





  Para #3:
  El punto láser rojo debe moverse primero hacia abajo, luego hacia la izquierda para superponerse.
  El tornillo inferior izquierdo debe girarse en sentido antihorario para mover el punto hacia abajo.
  El tornillo superior derecho debe girarse en sentido horario para mover el punto hacia la izquierda.
  Consulte la foto siguiente.




  Para #4:
  El punto láser rojo debe moverse hacia la derecha para superponerse.
  El tornillo superior derecho debe girarse en sentido antihorario. Consulte la foto siguiente.





  Para #5:
  El punto láser rojo debe moverse hacia la izquierda para solaparse.
  El tornillo superior derecho debe girarse en sentido horario. Consulte la foto siguiente.





  Para #6:
  El punto láser rojo debe moverse primero hacia la derecha y luego hacia arriba para solaparse.
  El tornillo superior derecho debe girarse en sentido antihorario para mover el punto hacia la derecha.
  El tornillo inferior izquierdo debe girarse en sentido horario para mover el punto hacia arriba.
  Consulte la foto siguiente.




  Para #7:
  El punto láser rojo debe moverse directamente hacia arriba para solaparse.
  El tornillo inferior izquierdo debe girarse en sentido horario. Consulte la foto siguiente.




  Para #8:
  El punto láser rojo debe moverse hacia la esquina superior izquierda para solaparse.
  El tornillo superior izquierdo debe girarse en sentido antihorario. Consulte la foto siguiente.



• Tras ajustar los tornillos, vuelva a instalar el soporte de fijación.

Resumen del paso:

Pasos a seguir:

1. Retire la cinta y coloque un nuevo trozo de cinta adhesiva de doble cara de doble capa en la entrada del tercer espejo.
2. Desplace el cabezal láser a la posición central izquierda.
3. Cierre la tapa y ejecute 2-3 pulsos. (RF 30W x 3, RF 60W/80W x 2)
4. Verifique visualmente si el láser rojo y la marca de quemado se superponen.

Ejemplo correcto - Superpuesto

Ejemplo incorrecto - No superpuesto

• Resultado correcto - Superpuesto >> Paso 10

• Resultado incorrecto - Sin superposición >> Paso 9.1

• Hay tres tornillos en el segundo espejo; girarlos en sentido horario o antihorario cambiará la trayectoria del haz.


• Primero, pulverice alcohol sobre las tuercas para disolver el gel o adhesivo y espere unos segundos, luego use un destornillador T8 para retirar los tres tornillos y podrá retirar el soporte de fijación.

• Demostración

• Confirme la posición del punto láser y los tornillos y direcciones que necesitan ajustarse.
  Consulte la foto siguiente para encontrar el número similar a la posición de su punto láser rojo.



• Para #1:
  El punto láser rojo debe moverse hacia la parte inferior derecha para superponerse.
  El tornillo inferior derecho debe girarse en sentido antihorario.
  Consulte la foto siguiente.





  Para #2:
  El punto láser rojo debe moverse directamente hacia abajo para superponerse.
  El tornillo superior derecho debe girarse en sentido horario. Consulte la foto siguiente.





  Para #3:
  El punto láser rojo debe moverse primero hacia abajo, luego hacia la izquierda para superponerse.
  El tornillo superior derecho debe girarse en sentido horario para mover el punto hacia abajo.
  El tornillo inferior izquierdo debe girarse en sentido antihorario para mover el punto hacia la izquierda.
  Consulte la foto siguiente.





  Para #4:
  El punto láser rojo debe moverse hacia la derecha para superponerse.
  El tornillo inferior izquierdo debe girarse en sentido horario. Consulte la foto siguiente.




  Para #5:
  El punto láser rojo debe moverse hacia la izquierda para solaparse.
  El tornillo inferior izquierdo debe girarse en sentido antihorario.
  Consulte la foto siguiente.





  Para #6:
  El punto láser rojo debe moverse primero hacia la derecha y luego hacia arriba para solaparse.
  El tornillo superior izquierdo debe girarse en sentido horario para mover el punto hacia la izquierda.
  El tornillo inferior derecho debe girarse en sentido antihorario para mover el punto hacia arriba.
  Consulte la foto siguiente.





  Para #7:
  El punto láser rojo debe moverse directamente hacia arriba para solaparse.
  El tornillo inferior derecho debe girarse en sentido antihorario para mover el punto hacia arriba. Consulte la foto siguiente.





  Para #8:
  El punto láser rojo debe moverse hacia la esquina superior izquierda para solaparse.
  El tornillo superior derecho debe girarse en sentido horario. Consulte la foto siguiente.





• Tras ajustar los tornillos, vuelva a instalar el soporte de fijación.

• Por favor, utilice el enlace para descargar el archivo y grábelo/córtelo en un acrílico transparente de 3mm.


• El círculo de la herramienta coincidirá con la entrada en la imagen siguiente.

• Si su máquina no puede cortar en cualquier área de la plataforma de trabajo, debe fabricar una herramienta temporal.
  Utilice un trozo de cinta adhesiva transparente y dóblelo para cubrir la parte adhesiva.
  Dibuje dos líneas como se muestra a continuación.


• La intersección de las líneas en la cinta será el centro de la entrada circular.
  (Se recomienda marcar dos puntos como se muestra en los puntos rojos a continuación para alinear las líneas en la cinta.)


• Una vez que la herramienta esté lista, mueva el cabezal láser a la posición central.



• Utilice la herramienta para comprobar la alineación vertical.
  Alinee el círculo o marca de la herramienta con la entrada y compruebe la posición del punto láser rojo.

  Acrílico
  Ejemplo correcto		Ejemplo incorrecto

  Cinta adhesiva
  Correcto - Centrado	Incorrecto - No centrado

• Resultado correcto >> Paso 11

• Resultado incorrecto >> Paso 10.1

• Afloje ligeramente estos 4 tornillos; no los retire ni los afloje demasiado.

  • Después de aflojar los tornillos, ahora puede empujar el cabezal láser hacia dentro o hacia fuera.
    • Empujar hacia fuera:



    • Empujar hacia dentro:



• Después de mover el cabezal láser, vuelva a apretar los tornillos.



• Por favor, realice la Calibración de la cámara en Beam Studio.
  (Esto se puede realizar como paso final después de completar todos los ajustes de la trayectoria óptica.)


• Desplace el cabezal láser a la posición central.



• Utilice la herramienta para verificar la alineación horizontal.
  Alinee el círculo o marca de la herramienta con la entrada y compruebe la posición del punto láser rojo.

  Acrílico
  Correcto - Centrado		Aceptable - Superior	Incorrecto - Inferior

  Cinta adhesiva
  Correcto - Centrado	Aceptable - Superior	Incorrecto - Inferior

• Resultado bueno o aceptable >> Paso 12

• Resultado incorrecto >> Contacte con el servicio de atención al cliente
  • Posible causa: El ángulo del haz láser está demasiado desviado y necesita ajustarse hacia arriba o ser reemplazado.

• Desplace el cabezal láser al centro de la plataforma de trabajo y coloque un trozo de papel bajo la punta de la boquilla.
  Ajuste la altura de la plataforma de trabajo para que la distancia entre el papel y la punta de la boquilla sea de aproximadamente 5mm a 10mm.



• Verifique si puede observar un punto láser rojo enfocado o luz roja como se muestra en la imagen siguiente.


  Buen resultado - Centrado	Mal resultado - Sin punto	Mal resultado - No centrado

• Resultado correcto >> Paso 13

• Resultado incorrecto >> Paso 12.1

• Este paso le enseñará cómo ajustar los tornillos del tercer espejo para corregir la trayectoria óptica vertical desde el tercer espejo hasta la plataforma de trabajo. Corrija la trayectoria vertical del haz ajustando los tornillos del tercer espejo.
  Hay tres tornillos en el tercer espejo; girarlos en sentido horario o antihorario modificará la trayectoria vertical del haz, lo que significa que cambiará la posición del pequeño punto en la cinta.


• Por favor, aprenda cómo aflojar correctamente las tuercas.
  Utilice alicates para sujetar el tornillo, luego emplee una llave de doble boca para girar en sentido antihorario y aflojar la tuerca.


• ¿Cómo determinar la posición del punto láser?
  Si no puede ver el punto enfocado, puede observar la luz roja. La zona con mayor intensidad lumínica es la posición del punto láser.

  Ejemplo

  Como se muestra en la imagen, la mayor intensidad lumínica indica que el punto láser debería estar en la parte inferior izquierda.

  Para desplazar el punto láser al centro, debe moverse hacia arriba y hacia la derecha, por lo que recomendamos girar el tornillo superior derecho en sentido horario.

  Demostración

• Tras ajustar los tornillos, por favor apriete la tuerca girándola en sentido horario.


• Ajuste completado, sin problemas >> Paso 13

• No importa cómo ajuste, el punto láser no aparece o no se puede centrar >>
  • Utilice el enlace para el ajuste avanzado.
    >> Ajuste Avanzado de la Trayectoria Óptica
  • Después del ajuste avanzado, vuelva a Paso 12.1 para intentar ajustar el punto rojo.

• Mueva el cabezal láser a la esquina inferior derecha de la plataforma de trabajo y coloque un trozo de papel bajo la punta de la boquilla.
  Ajuste la altura de la plataforma de trabajo para que la distancia entre el papel y la punta de la boquilla sea de aproximadamente 5mm a 10mm.



• Verifique si puede observar un punto láser rojo enfocado o luz roja como se muestra en la imagen siguiente.


  Buen resultado - Centrado	Mal resultado - Sin punto	Mal resultado - No centrado

• Resultado correcto >> Paso 14

• Resultado incorrecto >> Paso 13.1

• Este paso le enseñará cómo ajustar los tornillos del tercer espejo para corregir la trayectoria óptica vertical desde el tercer espejo hasta la plataforma de trabajo. Corrija la trayectoria vertical del haz ajustando los tornillos del tercer espejo.
  Hay tres tornillos en el tercer espejo; girarlos en sentido horario o antihorario modificará la trayectoria vertical del haz, lo que significa que cambiará la posición del pequeño punto en la cinta.


• Por favor, aprenda cómo aflojar correctamente las tuercas.
  Utilice alicates para sujetar el tornillo, luego emplee una llave de doble boca para girar en sentido antihorario y aflojar la tuerca.


• ¿Cómo determinar la posición del punto láser?
  Si no puede ver el punto enfocado, puede observar la luz roja. La zona con mayor intensidad lumínica es la posición del punto láser.

  Ejemplo

  Como se muestra en la imagen, la mayor intensidad lumínica indica que el punto láser debería estar en la parte inferior izquierda.

  Para desplazar el punto láser al centro, debe moverse hacia arriba y hacia la derecha, por lo que recomendamos girar el tornillo superior derecho en sentido horario.

  Demostración

• Tras ajustar los tornillos, por favor apriete la tuerca girándola en sentido horario.



• Ajuste completado, sin problemas >> Paso 14

• No importa cómo ajuste, el punto láser no aparece o no se puede centrar >>
  • Vuelva a Paso 12.1 y asegúrese de que el punto láser esté exactamente en el centro de la plataforma de trabajo.
  • Después del ajuste, vaya directamente a Paso 14.

• Coloque un trozo de cinta adhesiva de una sola capa en la punta de la boquilla, mueva el cabezal láser al centro de la plataforma de trabajo, cierre la cubierta de la puerta y dispare un pulso.




• Demostración

• Retire la cinta adhesiva y compruebe si el punto láser es redondo.
  • Buen ejemplo - Centrado y redondo:
  •

  • Ejemplo aceptable - Redondo pero ligeramente descentrado:

  • Ejemplo incorrecto - No es redondo:




• Resultado bueno o aceptable >> Paso 15

• Resultado incorrecto >> Paso 14.1

• No hay marca de quemadura >> Ajuste Avanzado de la Trayectoria Óptica
  • Después del ajuste avanzado, vuelva a Paso 14 para verificar el punto láser nuevamente.

• Determine la posición del punto vertical y localice los tornillos correspondientes y las direcciones para ajustar. Primero, debe comprender toda el área dentro de la cual puede moverse el punto.
  De hecho, este rango es idéntico al área de la punta de la boquilla. La marca en la cinta representa esta área.

• A continuación, localice el número similar a la posición de su punto vertical.
• Diagrama:
• A continuación, utilice unos alicates para sujetar el tornillo, luego use una llave de doble boca para girar la tuerca en sentido antihorario y aflojarla.
  Utilice alicates para sujetar el tornillo, luego emplee una llave de doble boca para girar en sentido antihorario y aflojar la tuerca.



• Después de ajustar los tornillos, debe aplicar cinta nueva y realizar pulsos de nuevo para comprobar la posición del punto.




• Demostración:



• Si encuentra este método difícil, puede usar el punto rojo para obtener una idea general de la posición real de la trayectoria óptica del CO2 y luego realizar pulsos.



• Tras ajustar los tornillos, por favor apriete la tuerca girándola en sentido horario.


Resumen del paso - Esquina inferior derecha

• Coloque un trozo de cinta de una sola capa en la punta de la boquilla, mueva el cabezal láser a la esquina inferior derecha de la plataforma de trabajo, cierre la cubierta de la puerta y dispare un pulso.



• Demostración

• Retire la cinta adhesiva y compruebe si el punto láser es redondo.
  • Buen ejemplo - Centrado y redondo:
  •

  • Ejemplo aceptable - Redondo pero ligeramente descentrado:

  • Ejemplo incorrecto - No es redondo:




• Resultado bueno o aceptable >> ¡Ajuste completado! (Si su cabezal láser fue ajustado en Paso 10.1, asegúrese de realizar Calibración de la cámara.)

• Resultado incorrecto >> Paso 15.1

• No hay marca de quemadura >> Ajuste Avanzado de la Trayectoria Óptica
  • Después del ajuste avanzado, vuelva a Paso 14 para verificar el punto láser nuevamente.

• Determine la posición del punto vertical y localice los tornillos correspondientes y las direcciones para ajustar. Primero, debe comprender toda el área dentro de la cual puede moverse el punto.
  De hecho, este rango es idéntico al área de la punta de la boquilla. La marca en la cinta representa esta área.

• A continuación, encuentre el número similar a la posición de su punto vertical.
• Diagrama:
• A continuación, utilice unos alicates para sujetar el tornillo, luego use una llave de doble boca para girar la tuerca en sentido antihorario y aflojarla.
  Utilice alicates para sujetar el tornillo, luego emplee una llave de doble boca para girar en sentido antihorario y aflojar la tuerca.



• Después de ajustar los tornillos, debe aplicar cinta nueva y realizar pulsos de nuevo para comprobar la posición del punto.




• Demostración:



• Si encuentra este método difícil, puede usar el punto rojo para obtener una idea general de la posición real de la trayectoria óptica del CO2 y luego realizar pulsos.



• Tras ajustar los tornillos, por favor apriete la tuerca girándola en sentido horario.


• Vuelva a comprobar el punto central Paso 14 Si el centro y la esquina inferior derecha no pueden centrarse simultáneamente >>

• Recoger cinta con marcas de quemadura (Paso 16) Recoja las marcas de quemadura en las siguientes ubicaciones.

• Coloque una cinta de doble capa sobre el puntero láser rojo, asegurándose de que esté en un ángulo de 90 grados con respecto al haz, y dispare 3 pulsos.
  Pegue los resultados en una hoja de papel y marque la ubicación.




• Anote las posiciones de los espejos y el número de pulsos (como se muestra a continuación)


• Recoger marcas desde el 1.er hasta el 2.º espejo. Coloque una cinta adhesiva de doble capa en el 2.º espejo, asegurándose de que esté en un ángulo de 90 grados con respecto al haz, dispare 2 pulsos en la esquina superior izquierda y otros 2 pulsos en la esquina inferior izquierda.



• Anote las posiciones de los espejos y el número de pulsos (como se muestra a continuación)


• Recoja las marcas en la entrada del 2.º al 3.er espejo. Coloque una cinta adhesiva de doble capa en el 3.er espejo, asegurándose de que esté en un ángulo de 90 grados con respecto al haz, dispare 2 pulsos en el centro izquierdo y otros 2 pulsos en el centro derecho.



• Anote las posiciones de los espejos y el número de pulsos (como se muestra a continuación)


• Recoja las marcas en la punta de la boquilla en el centro. Coloque un trozo de cinta de una sola capa en la punta de la boquilla, mueva el cabezal láser al centro de la plataforma de trabajo y dispare un pulso.




• Anote las posiciones de los espejos y el número de pulsos (como se muestra a continuación)


• Recoja las marcas en la punta de la boquilla en la esquina inferior derecha. Coloque un trozo de cinta de una sola capa cinta en la punta de la boquilla, mueva el cabezal láser a la esquina inferior derecha de la plataforma de trabajo y dispare un pulso.




• Anote las posiciones de los espejos y el número de pulsos (como se muestra a continuación)


• Recoja las marcas en la entrada del 3.er espejo desde la parte superior izquierda hasta la parte superior derecha. Coloque una cinta adhesiva de doble capa en el 3.er espejo, asegurándose de que esté en un ángulo de 90 grados con respecto al haz, dispare 2 pulsos en el lado superior izquierdo y otros 2 pulsos en el lado superior derecho.




• Anote las posiciones de los espejos y el número de pulsos (como se muestra a continuación)


• Recoja las marcas en la entrada del 3.er espejo desde la parte inferior izquierda hasta la parte inferior derecha. Coloque una cinta adhesiva de doble capa en el 3.º espejo, asegurándose de que esté en un ángulo de 90 grados con respecto al haz, dispare 2 pulsos en el lado inferior izquierdo y otros 2 pulsos en el lado inferior derecho.




• Anote las posiciones de los espejos y el número de pulsos (como se muestra a continuación)


• Por último, tome una fotografía en primer plano del punto en la punta de la boquilla.
