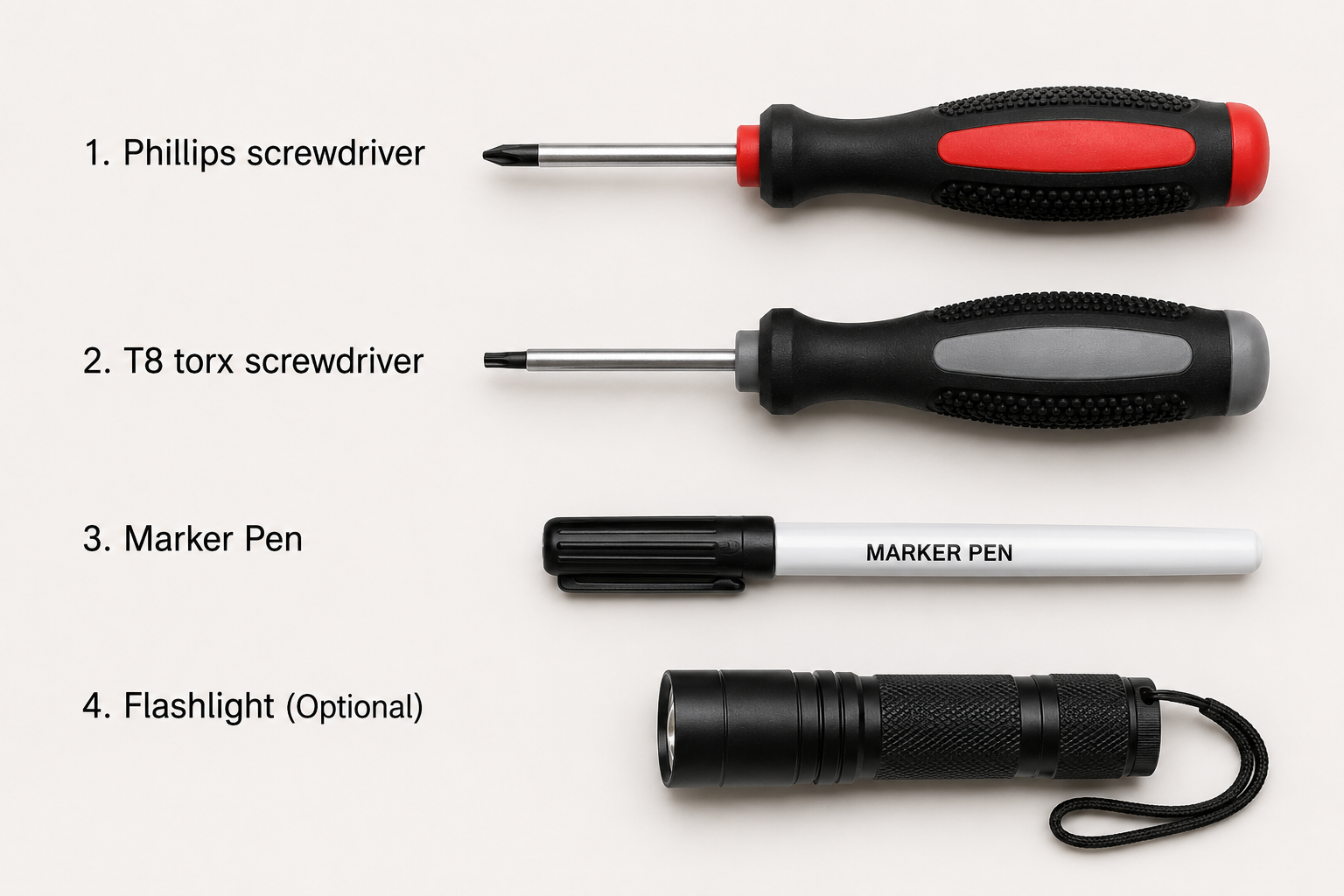

Herramientas
|
Paso 1
Apague la máquina y desconecte el cable de alimentación.
Paso 2

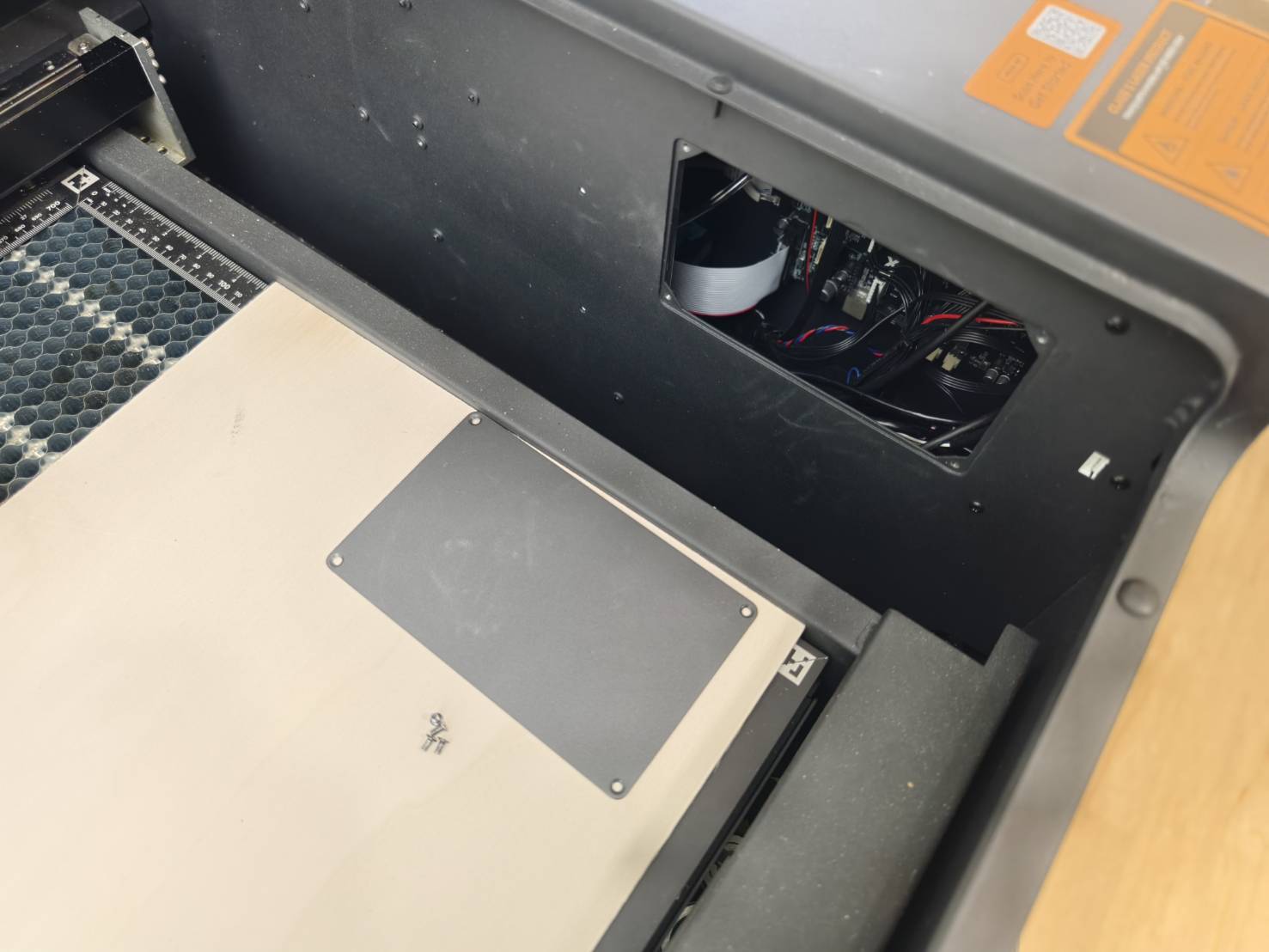

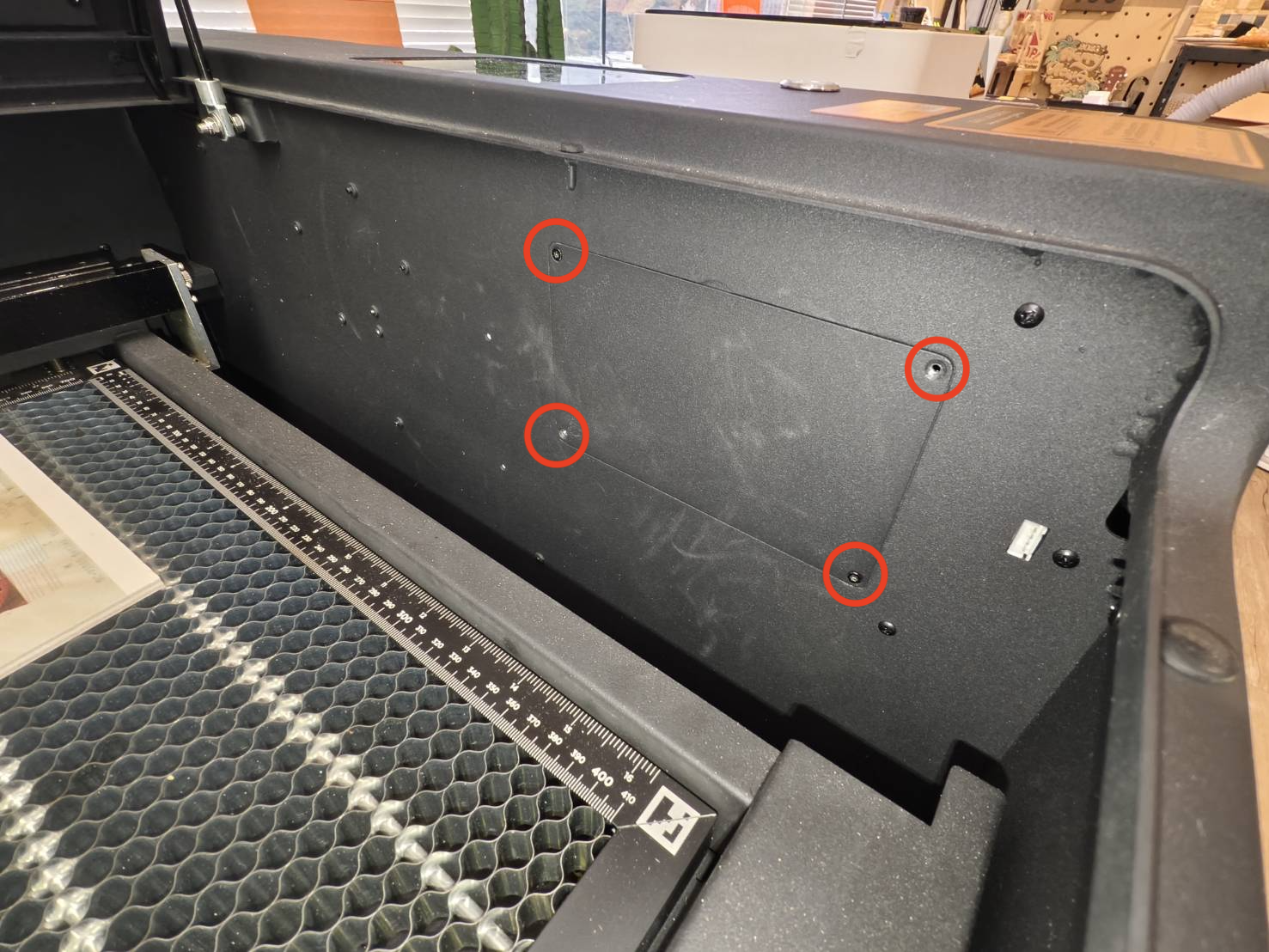

Utilice un destornillador Torx T8 para abrir la cubierta lateral, que se encuentra dentro del área de trabajo.
Paso 3
Se recomienda encarecidamente grabar un vídeo de la posición de cada cable por si olvida dónde volver a conectarlos. (El vídeo que se muestra a continuación es solo una demostración. La disposición de los cables puede ser diferente.)
Paso 4

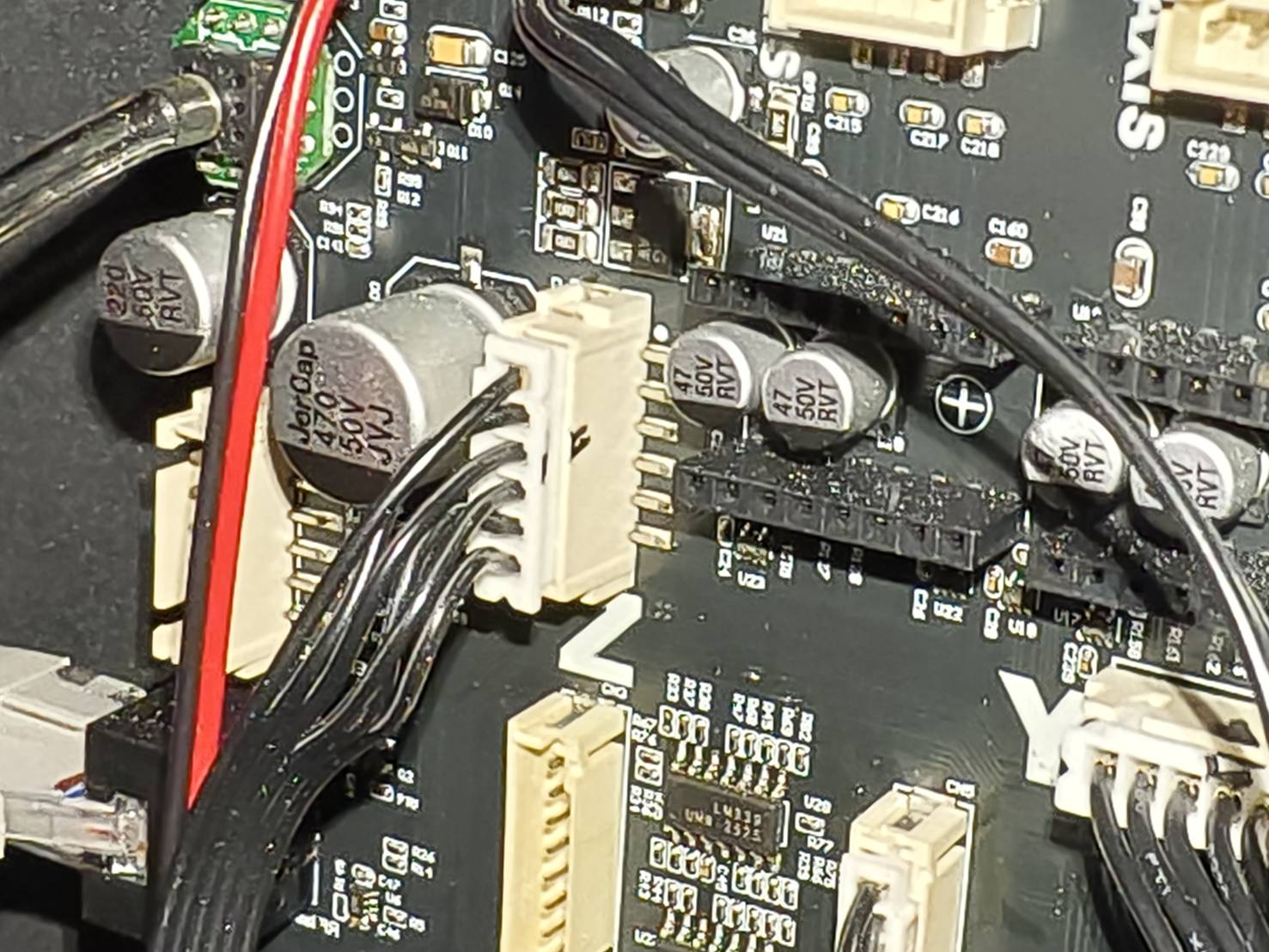

Dado que los cables de los motores utilizan el mismo tipo de conector en la placa base, marque los cables de los motores de los ejes X, Y y Z para evitar conectarlos en el conector incorrecto al reinstalarlos.
Asegúrese de tomar fotografías para verificar la marca de cada cable.

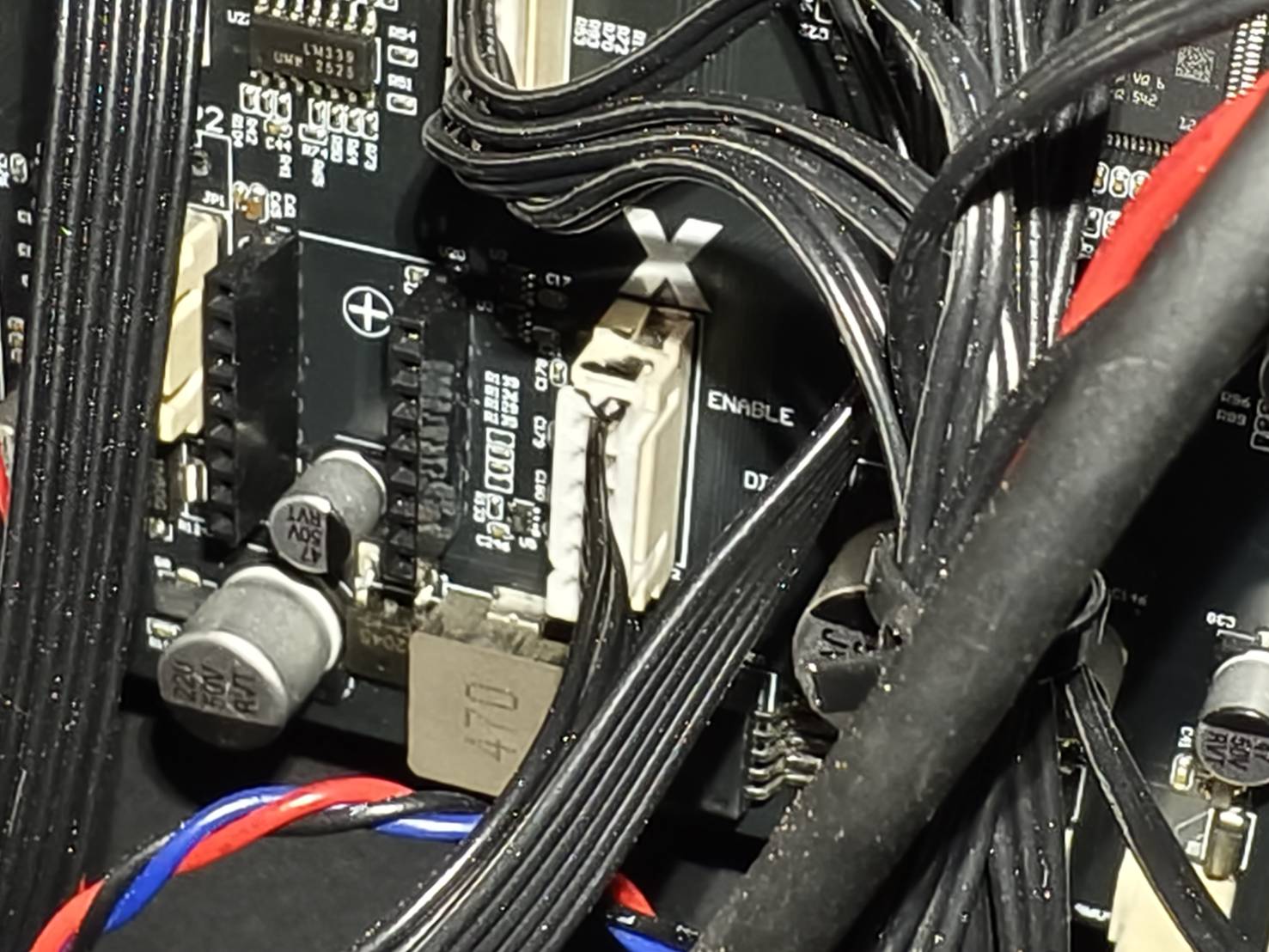

Eje X |

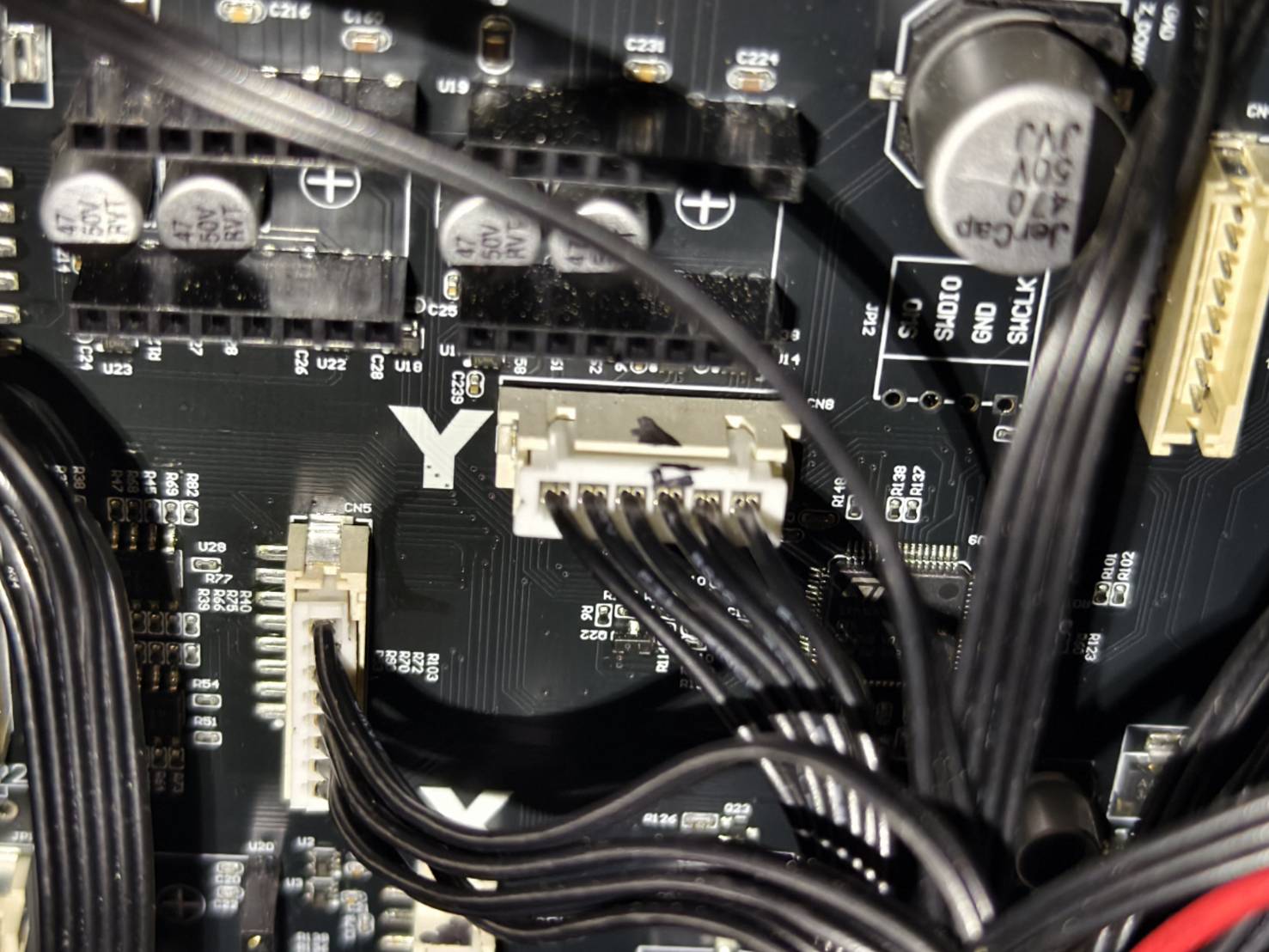

Eje Y |
Eje Z |
Paso 4

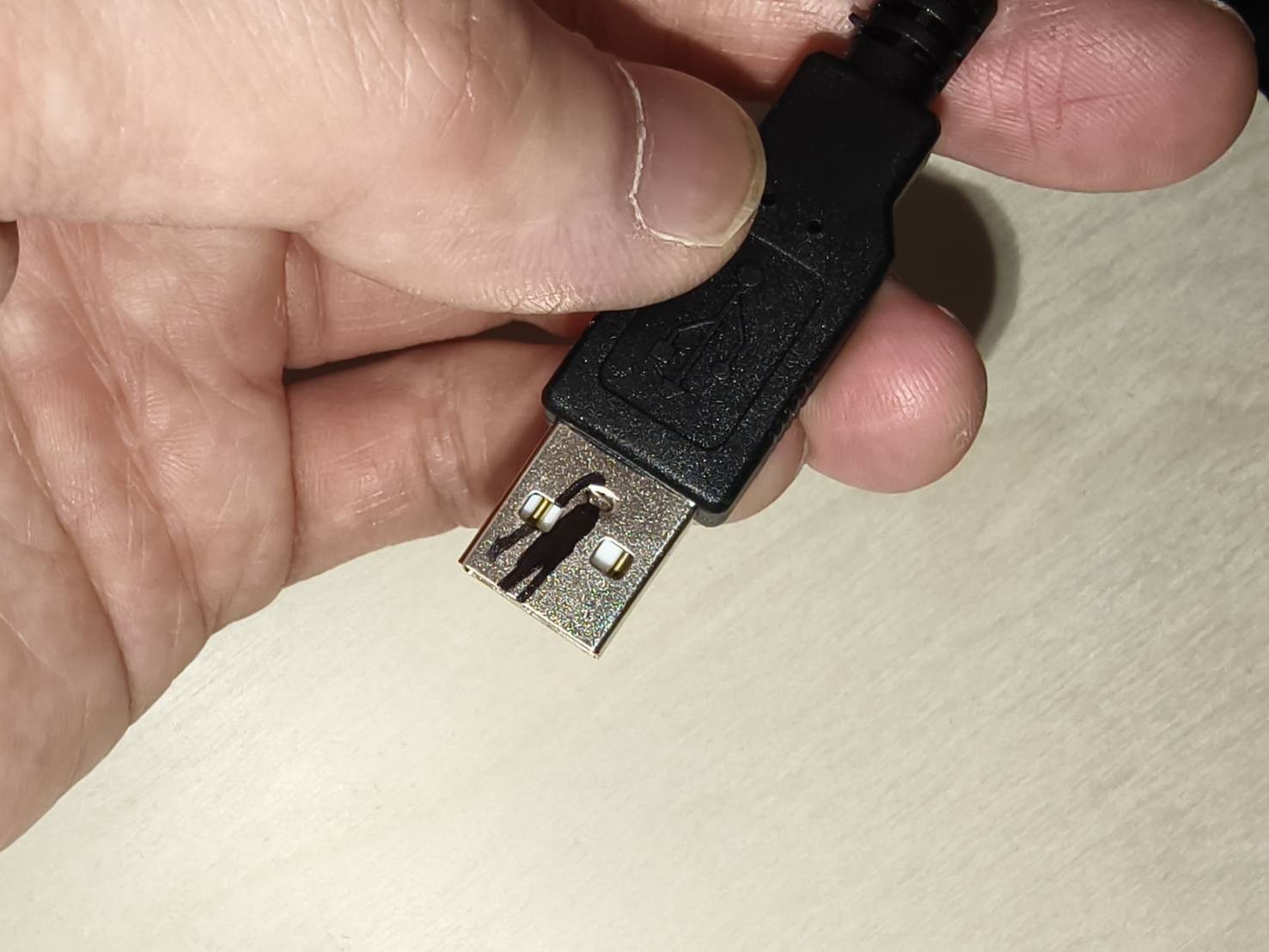

Retire el cable de la cámara (CAM1) de la parte superior y márquelo para indicar que debe conectarse en el puerto USB superior (CAM1).
Asegúrese de tomar una fotografía para verificar la marca del cable.
Paso 5

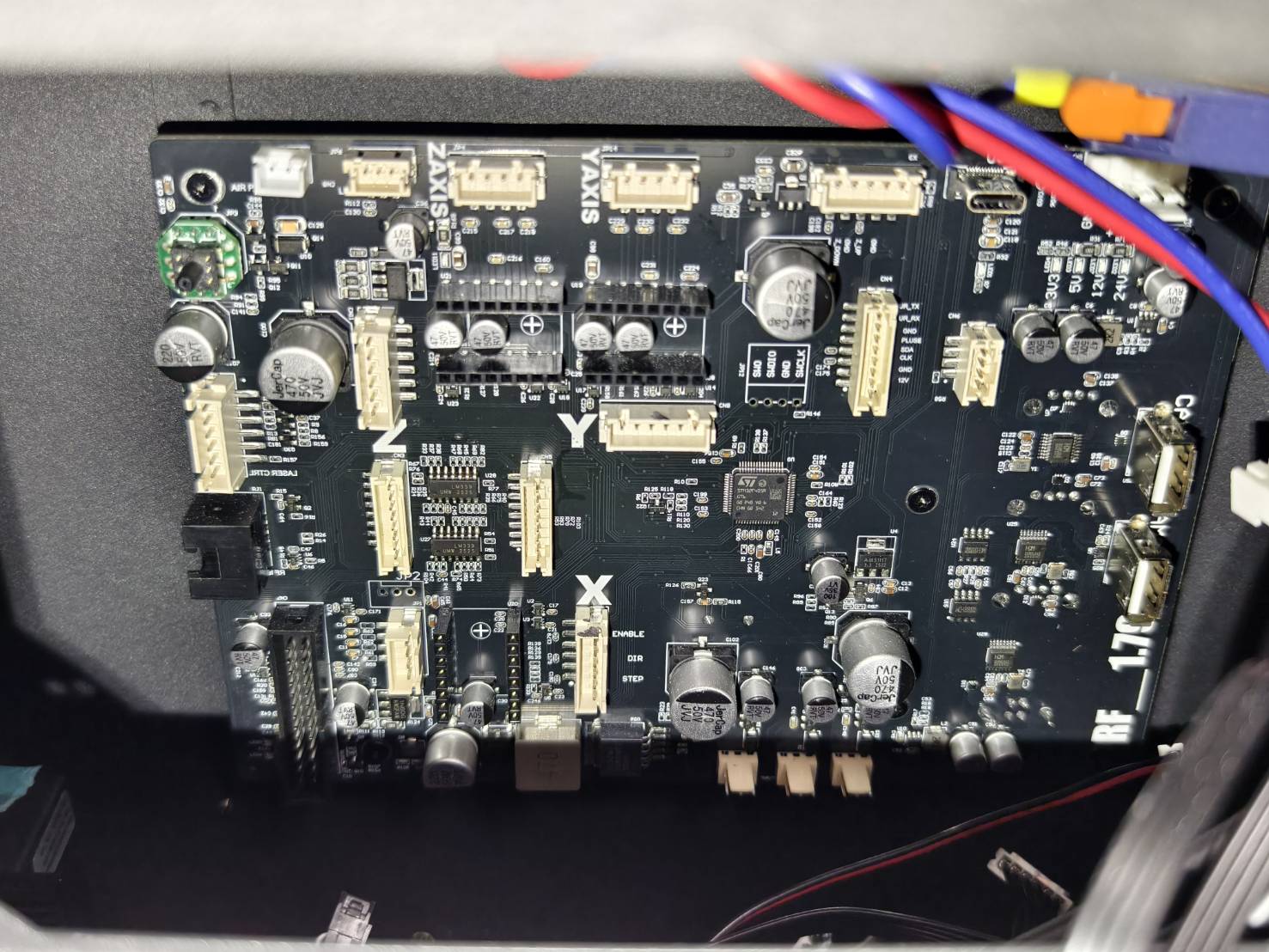

Desconecte todos los cables de la placa base.
Paso 6

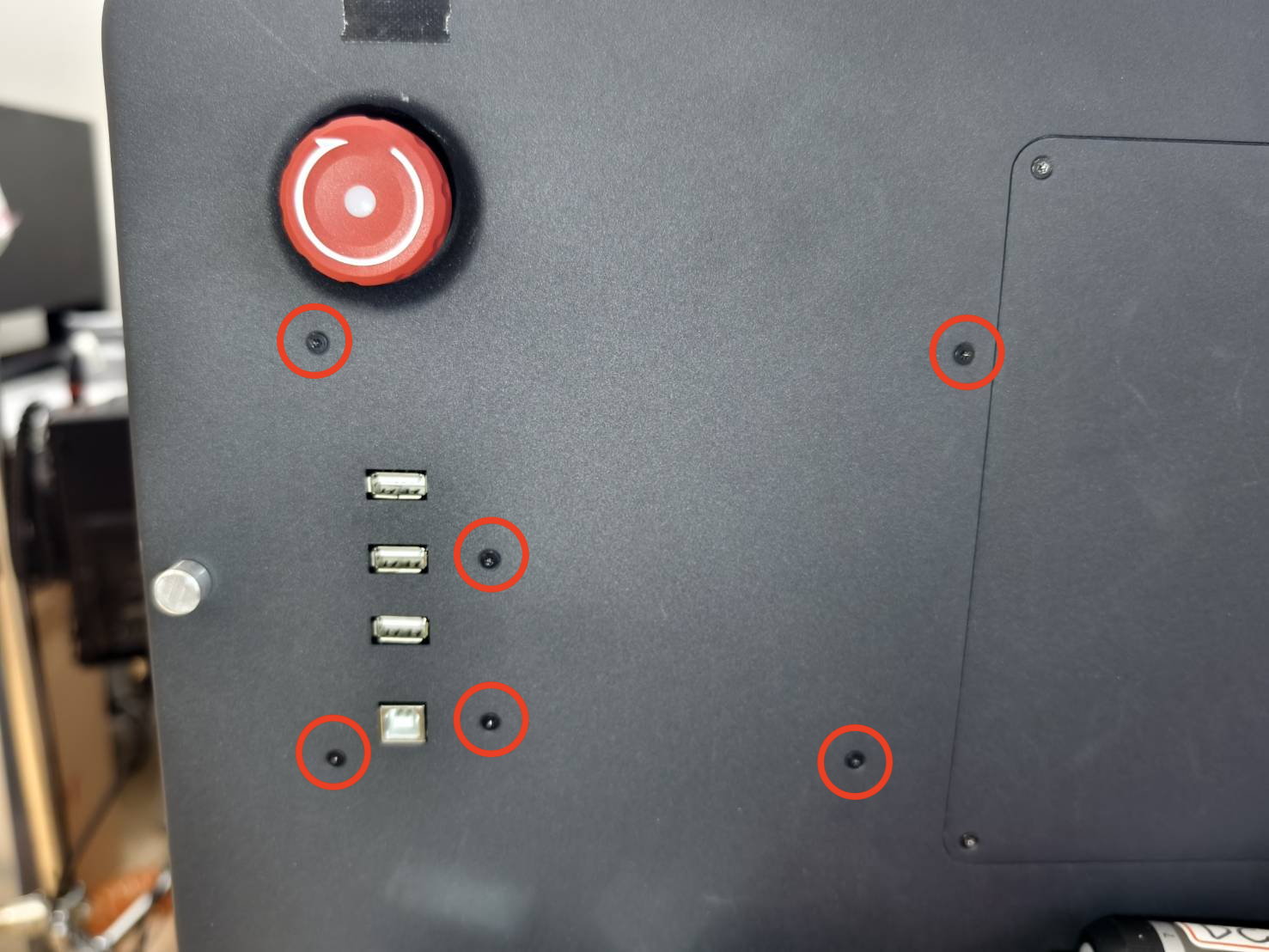

En el lado derecho de la máquina, retire los tornillos T8 para separar la placa base del sistema.
A continuación se muestra una demostración de cómo extraer la placa a través del orificio.
Paso 7

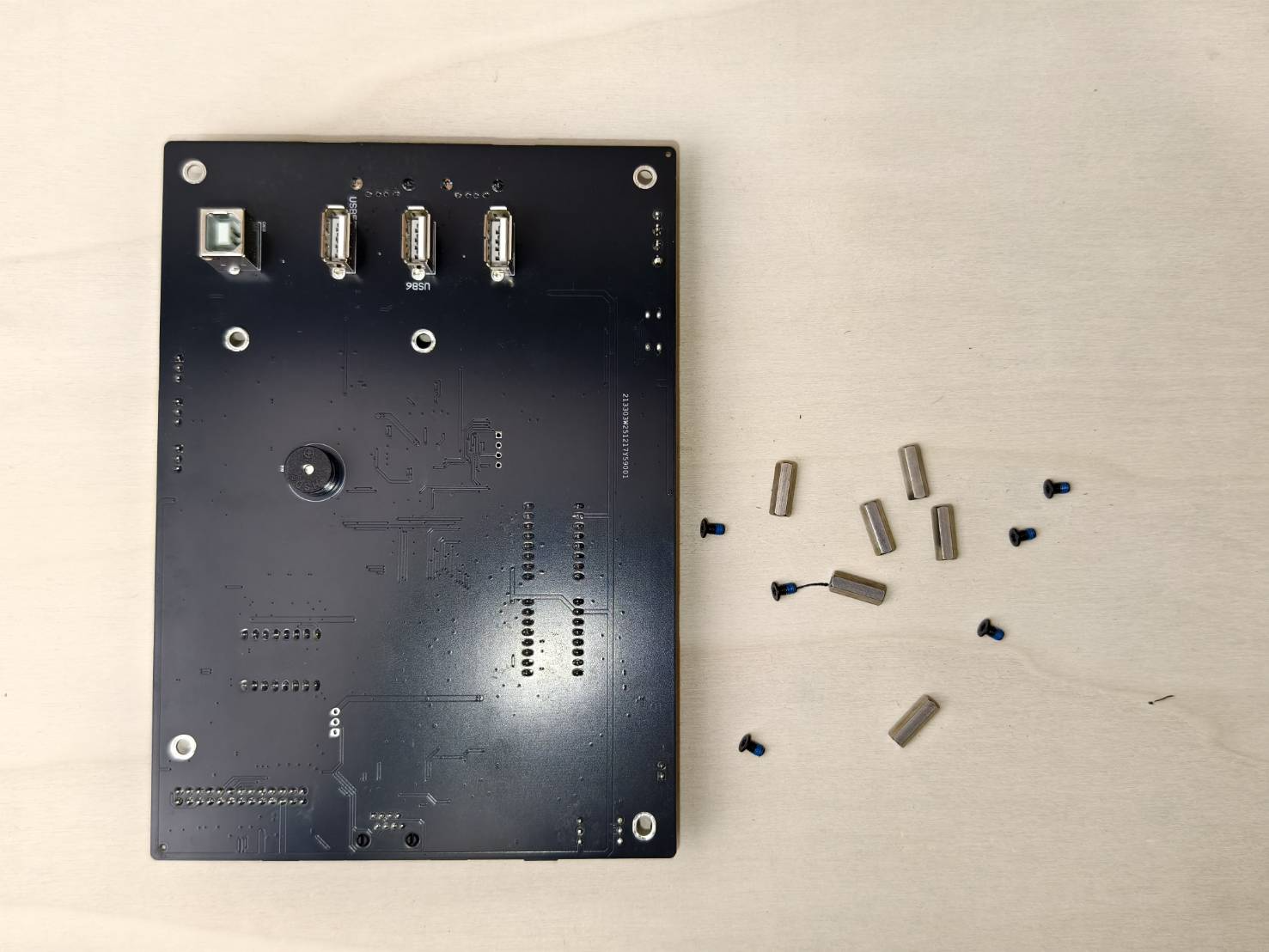

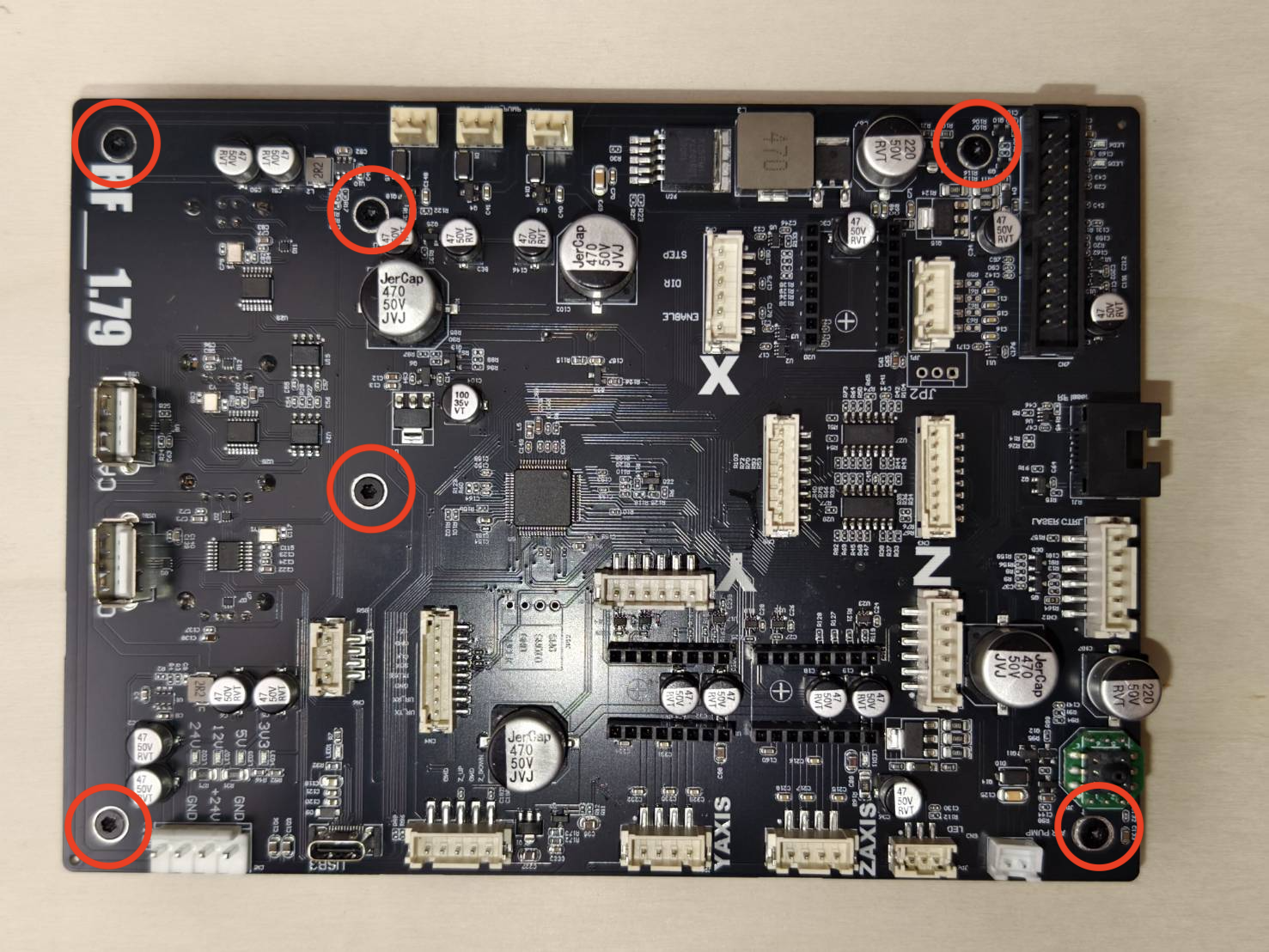

Retire los tornillos de los separadores de la placa base sujetando el separador mientras desenrosca el tornillo T8.
Tornillos T8 (frontal) |
Separadores (posterior) |
Paso 8

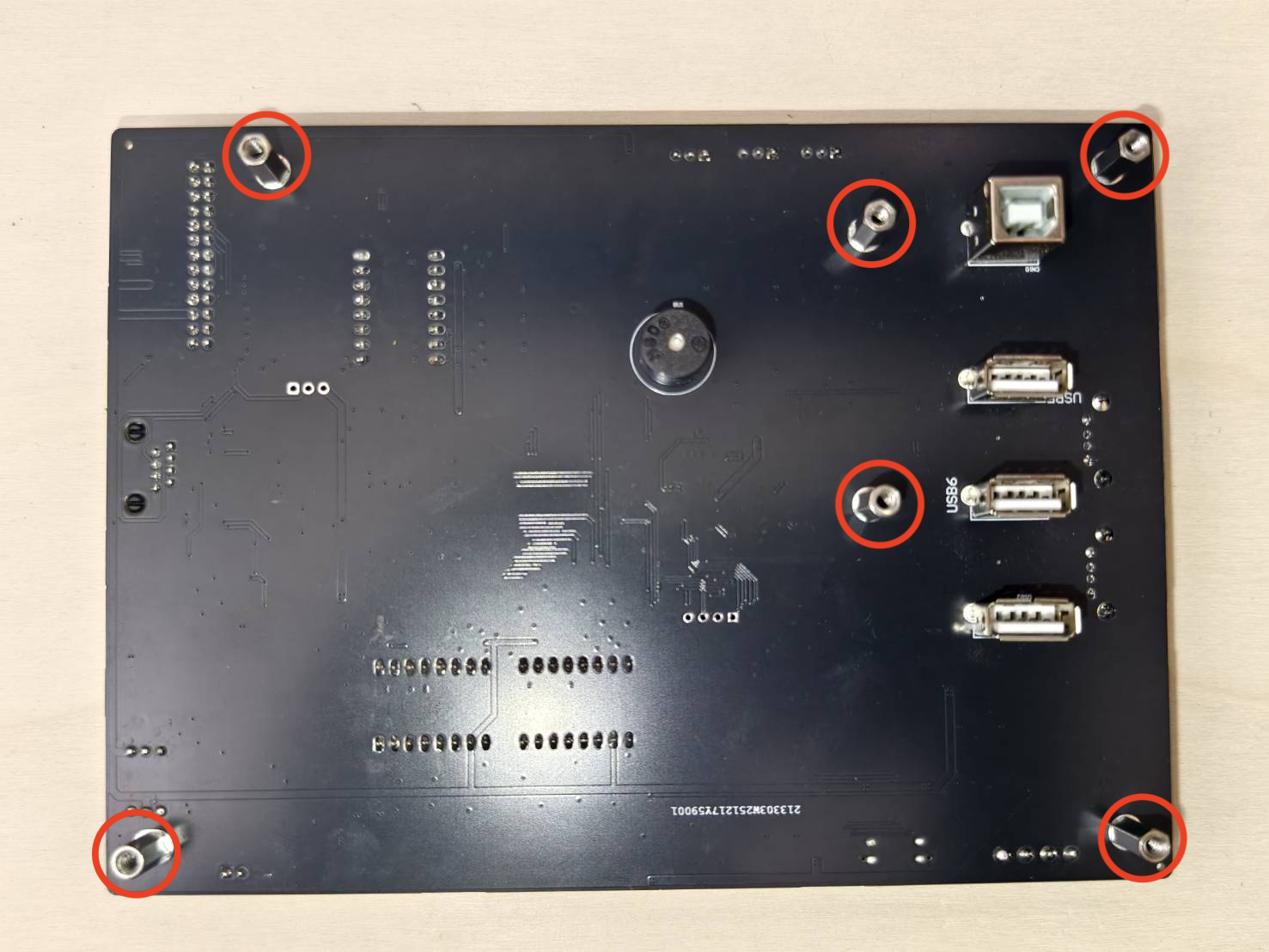

Instale los tornillos de los separadores en la nueva placa base.
Tornillos T8 (frontal) |
Separadores (posterior) |
Paso 9
Instale la nueva placa base con los tornillos de los separadores en la máquina.
A continuación se muestra cómo introducir la placa a través del orificio.
Paso 10
Vuelva a conectar todos los cables en la placa base. Asegúrese de conectar el motor y el cable USB de la cámara en las posiciones correctas indicadas.
Para otros conectores, consulte este diagrama que muestra qué conectores deben quedar vacíos.
Paso 11
Vuelva a instalar la cubierta lateral dentro del área de trabajo.
Paso 12
Actualice el firmware a la última versión. Para más información, consulte el enlace que aparece a continuación.
4-7 Actualización del firmware
