HEXA RF - Sustitución de la fuente de alimentación de 12V (PSU de 12V)

Herramientas

Paso 1

Apague la máquina y desconecte el cable de alimentación.

Paso 2

Utilice un destornillador Torx T8 para abrir la cubierta lateral.

Paso 3

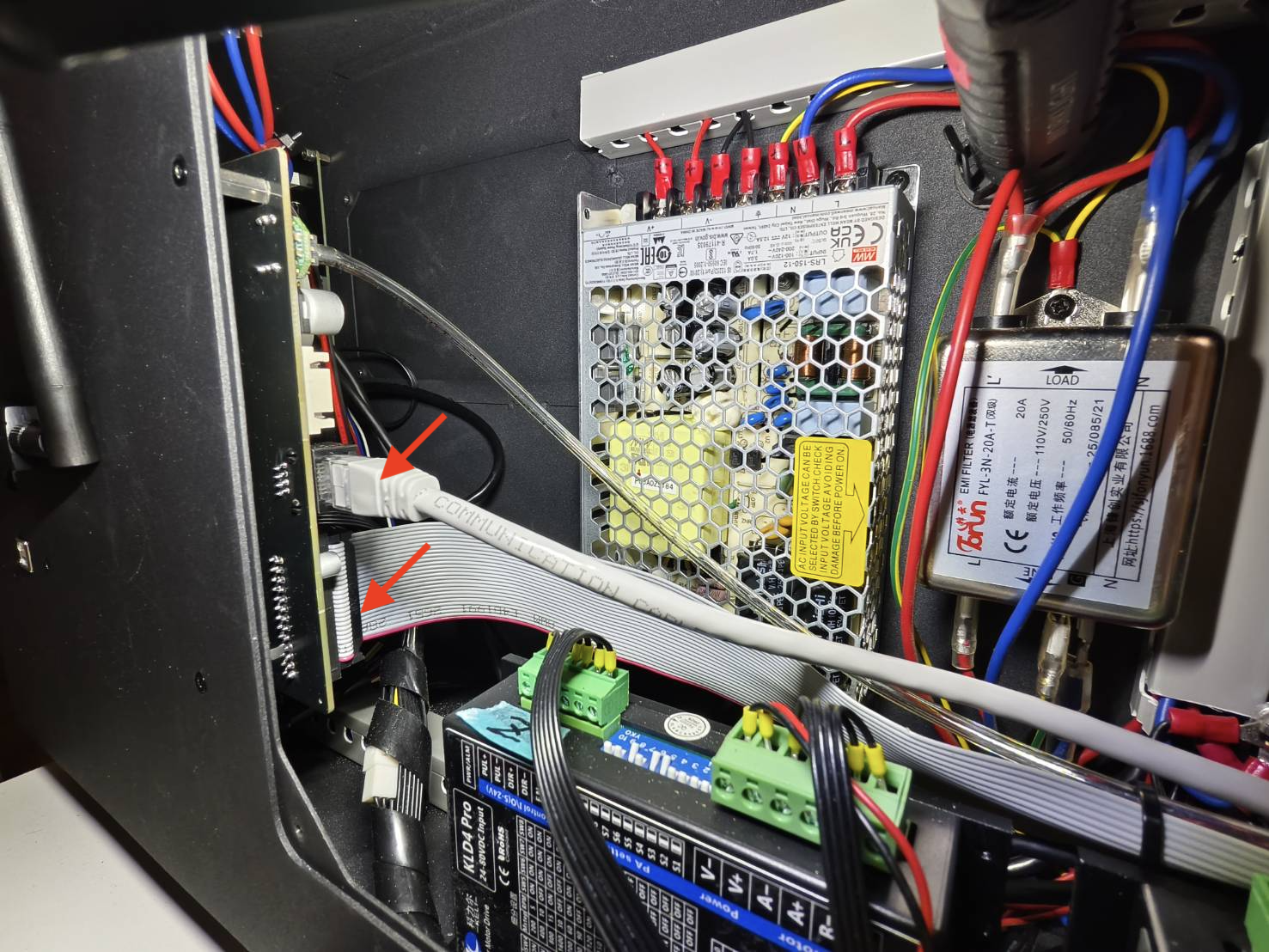

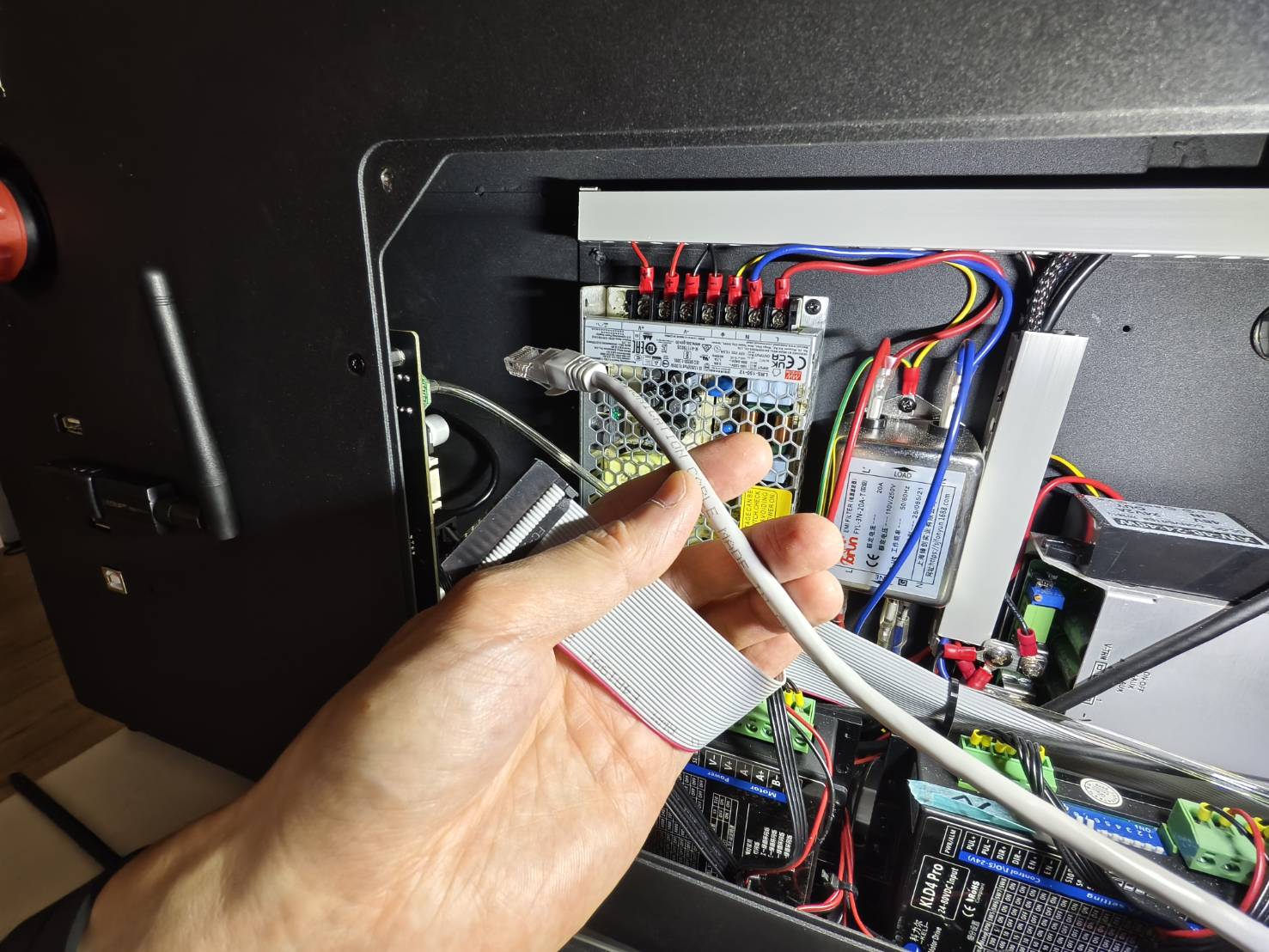

Desconecte el cable de cinta y el cable RJ45 para disponer de más espacio.

Paso 4

Retire la caja del controlador izquierdo para disponer de más espacio.

Paso 5

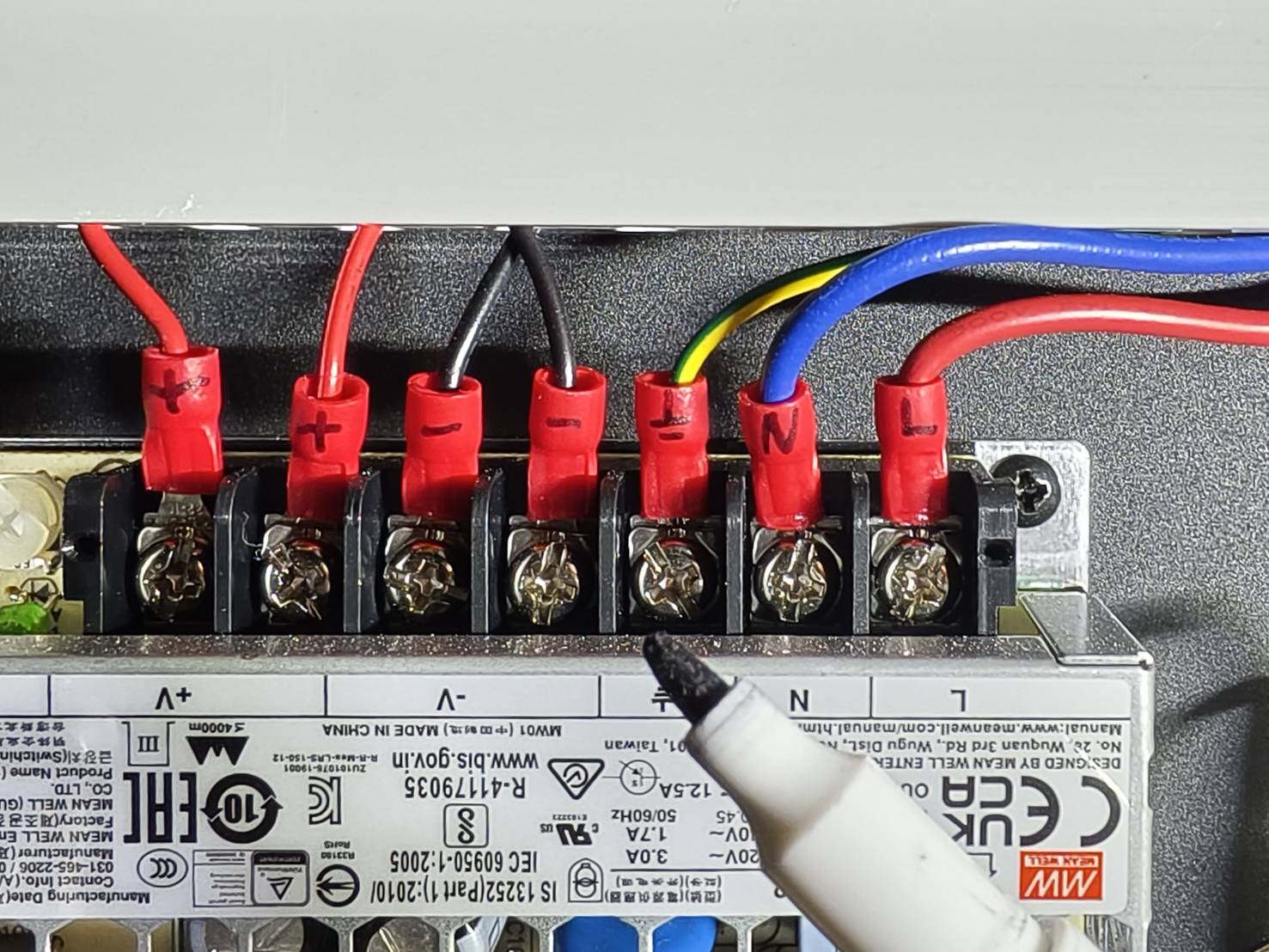

Tome fotografías de toda la configuración del cableado de la fuente de alimentación de 12V o marque los cables directamente.
Asegúrese de que las fotografías sean lo más claras posible.
El objetivo es evitar que olvide la ubicación de los cables al instalar la nueva unidad.
(Si olvida dónde debe ir el cable, consulte el diagrama para ver la configuración más reciente.)

Paso 6

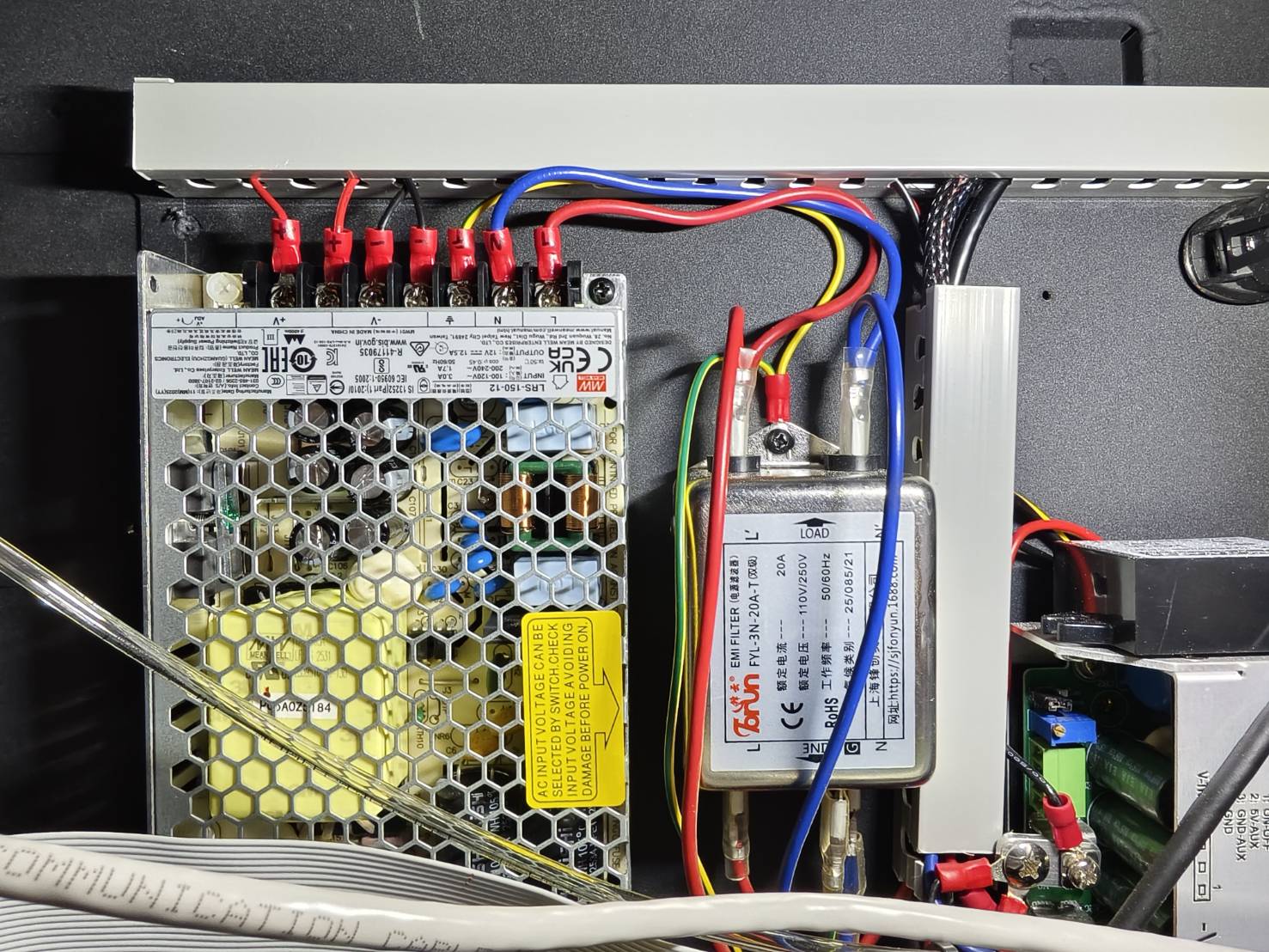

Desconecte los cables de la fuente de alimentación de 12V.
(No es necesario retirar los tornillos de la PSU; basta con aflojarlos.)

Paso 7

Retire la PSU de 12V del sistema. Hay dos tornillos que fijan la PSU.
El tornillo superior debe retirarse, pero el inferior solo necesita aflojarse, y la PSU podrá extraerse.

Paso 8

Instale la nueva PSU de 12V.

Paso 9

Conecte los cables en la nueva PSU de 12V. Consulte las fotos o las marcas en Paso 5.

Paso 10

Vuelva a instalar la caja del controlador.

Paso 11

Vuelva a conectar el cable de cinta y el cable RJ45.

Paso 12

Vuelva a instalar la cubierta lateral.
