Es importante que comprenda cómo operar la máquina de manera segura; sabemos que es aburrido, y así es como suelen ser las cosas importantes, así que asegúrese de leer las "Precauciones de seguridad" antes de desembalar.

Comencemos.

1. Desembalaje

1.1. Coloque la caja en el suelo y ábrala.

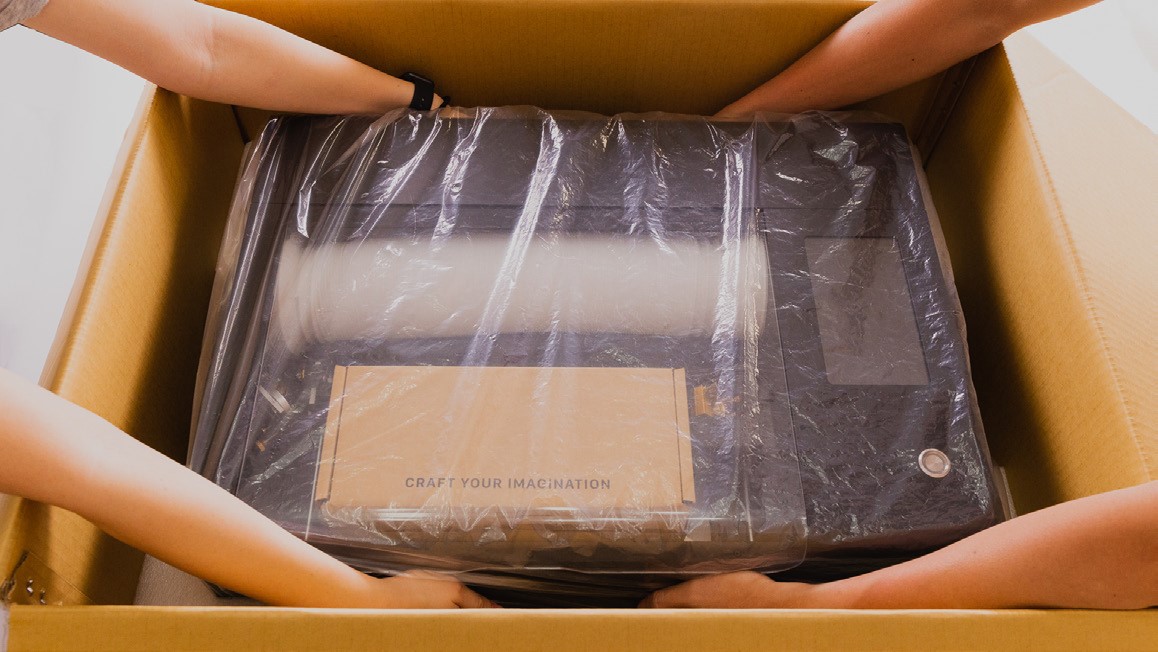

1.2. Retire los cojines de las cuatro esquinas y saque la máquina.

Dos personas deben levantar la unidad para sacarla de la caja. Conserve el embalaje en caso de transporte en el futuro.

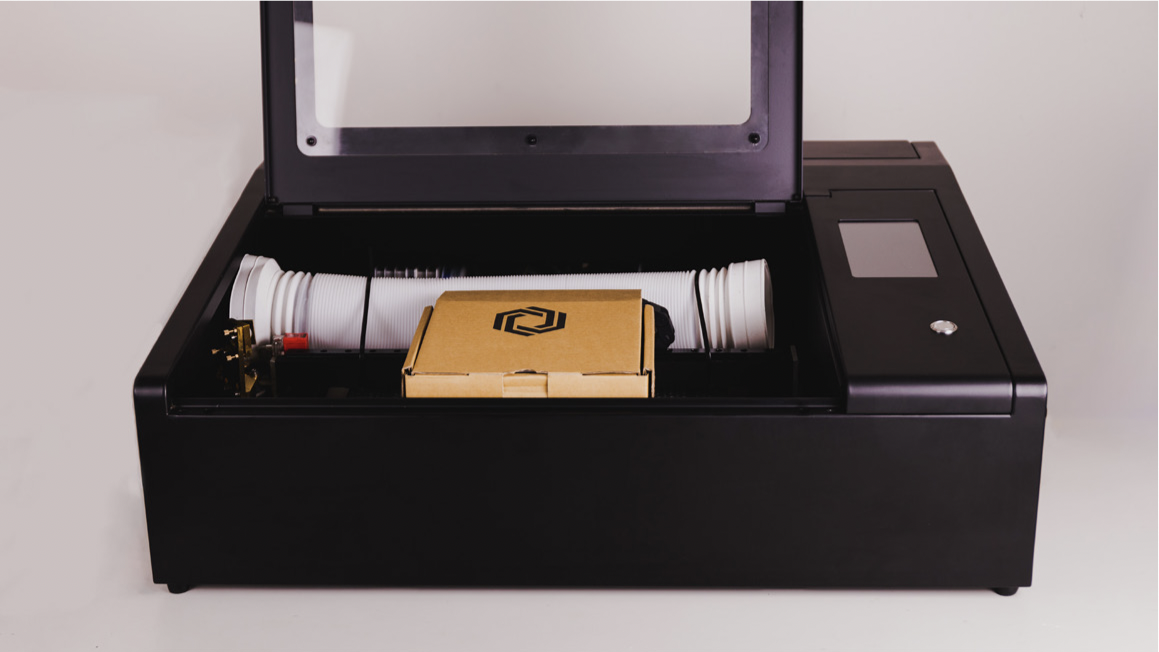

1.3. Abra la puerta frontal y saque el conducto.

Retire la espuma de la bomba de aire y luego saque la caja de accesorios.

1.4. En la caja de accesorios se encuentran

① Dongle Wi-Fi
② Lubricante
③ Abrazadera del conducto
④ Cinta de doble cara
⑤ Cable de alimentación
⑥ Llave pequeña
⑦ Embudo
⑧ Madera de prueba
⑨ Amortiguadores
⑩ Tuercas

⑪ Cable Ethernet

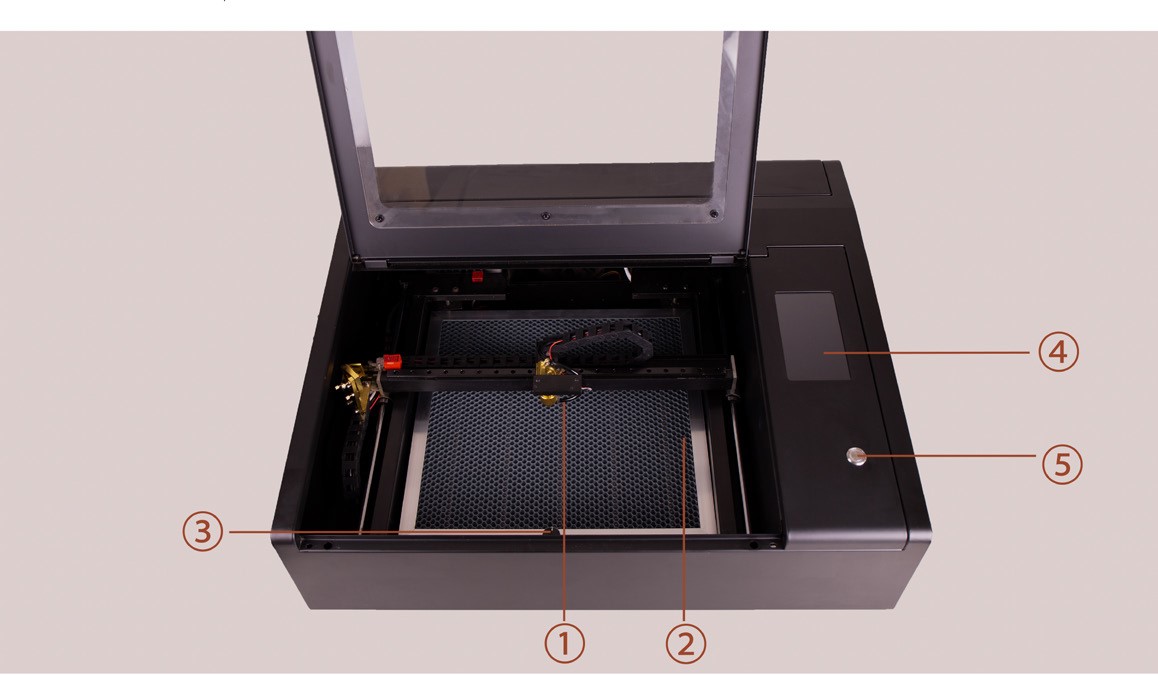

1.5. Vista frontal:

① Sonda de enfoque
② Plataforma de panal
③ Perilla de ajuste de nivel
④ Panel táctil
⑤ Botón de encendido

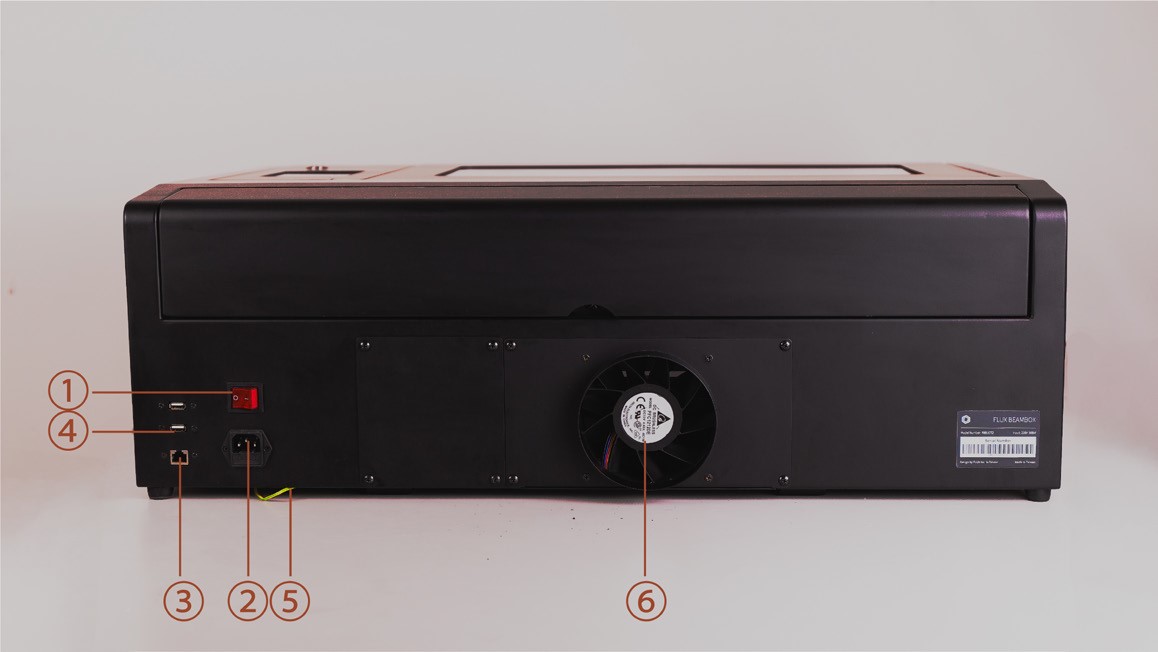

1.6. Vista trasera:

① Interruptor principal
② Entrada de alimentación
③ Puerto Ethernet
④ Puerto USB
⑤ Cable de tierra
⑥ Ventilador de escape

2. Instalación

Instrucciones en vídeo


A continuación se muestran las instrucciones paso a paso.

2.1. Instalación de la ventana

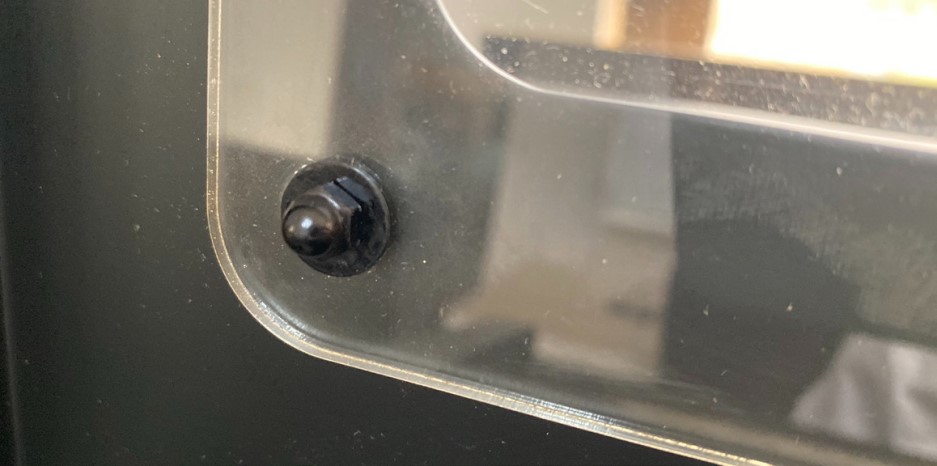

Despegue el papel protector en ambos lados de la ventana acrílica e instale la ventana con una
arandela y una tuerca en cada perno.

2.2. Instalación del amortiguador

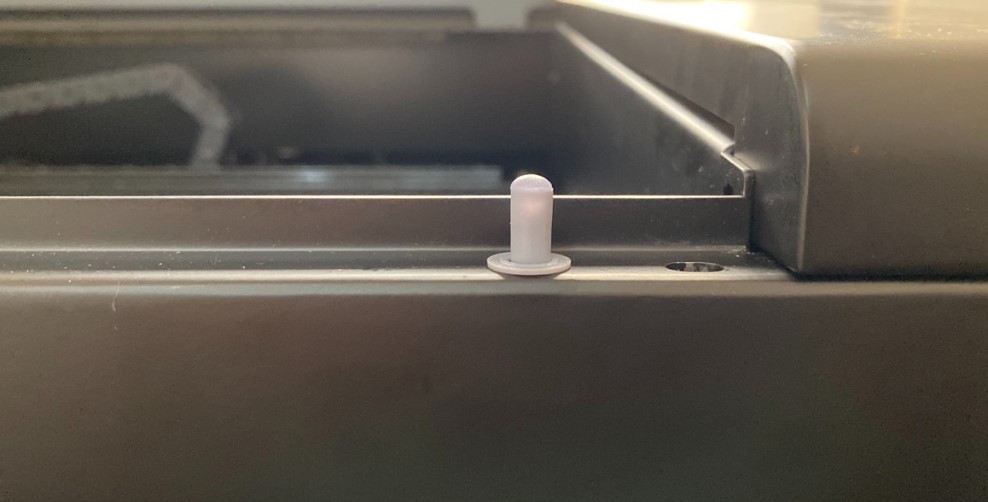

Inserte dos varillas amortiguadoras en los orificios del borde de la máquina.

2.3. Instalación del Wi-Fi y el cable de alimentación

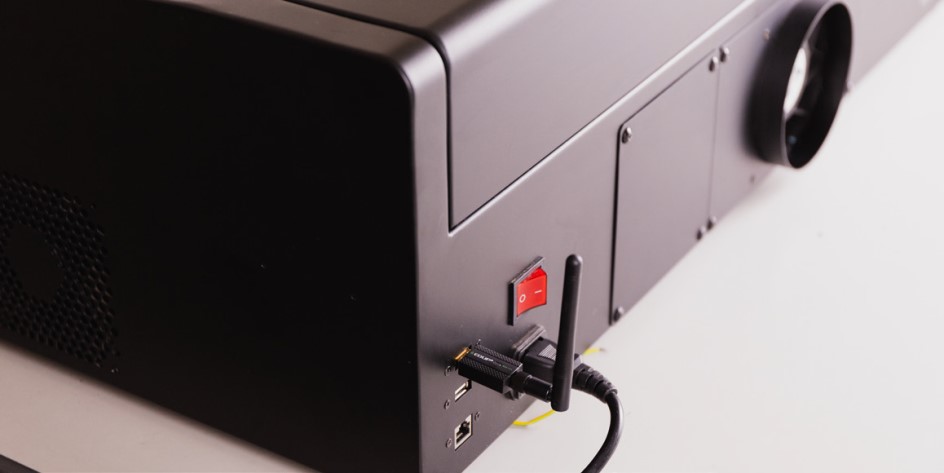

Conecte el cable de alimentación a la entrada de alimentación de la máquina y a la toma de corriente de la pared. Conecte el
dongle Wi-Fi al puerto USB en la parte posterior. Doble la antena hacia arriba para una mejor señal.

2.4. Instalación del conducto de ventilación

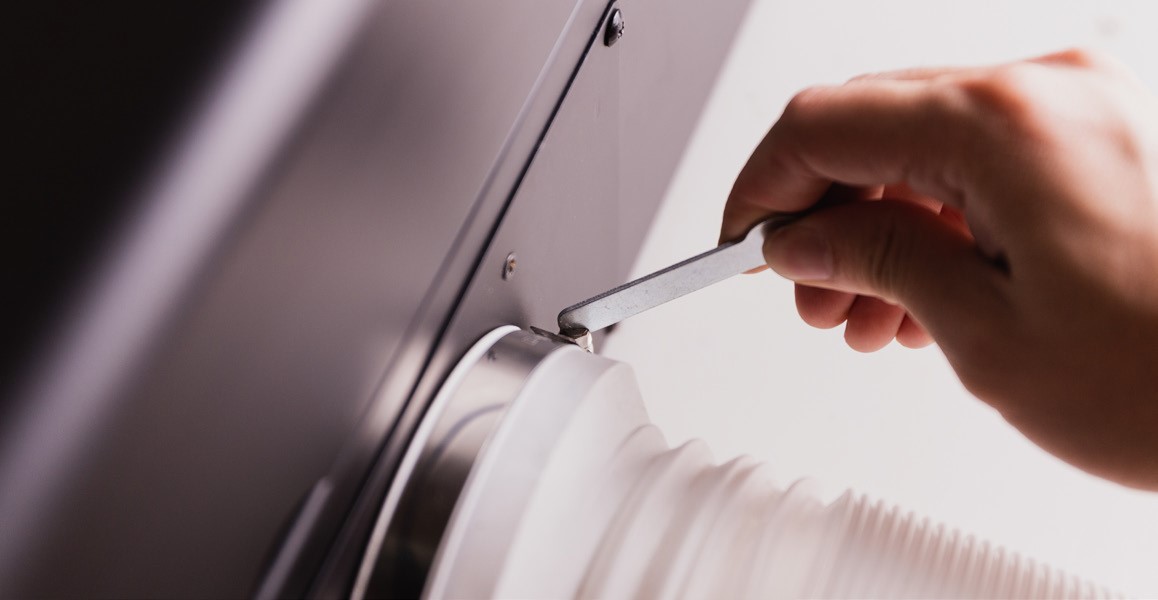

Haga coincidir la abrazadera del conducto con el extremo más grande del conducto, luego conéctelo a la salida del ventilador de escape.
Apriete la abrazadera con la llave pequeña atornillándola en el sentido de las agujas del reloj.

2.5. Configuración de la conexión Wi-Fi

Accione el interruptor principal en la parte posterior y presione el botón de encendido para encender la máquina. Tarda

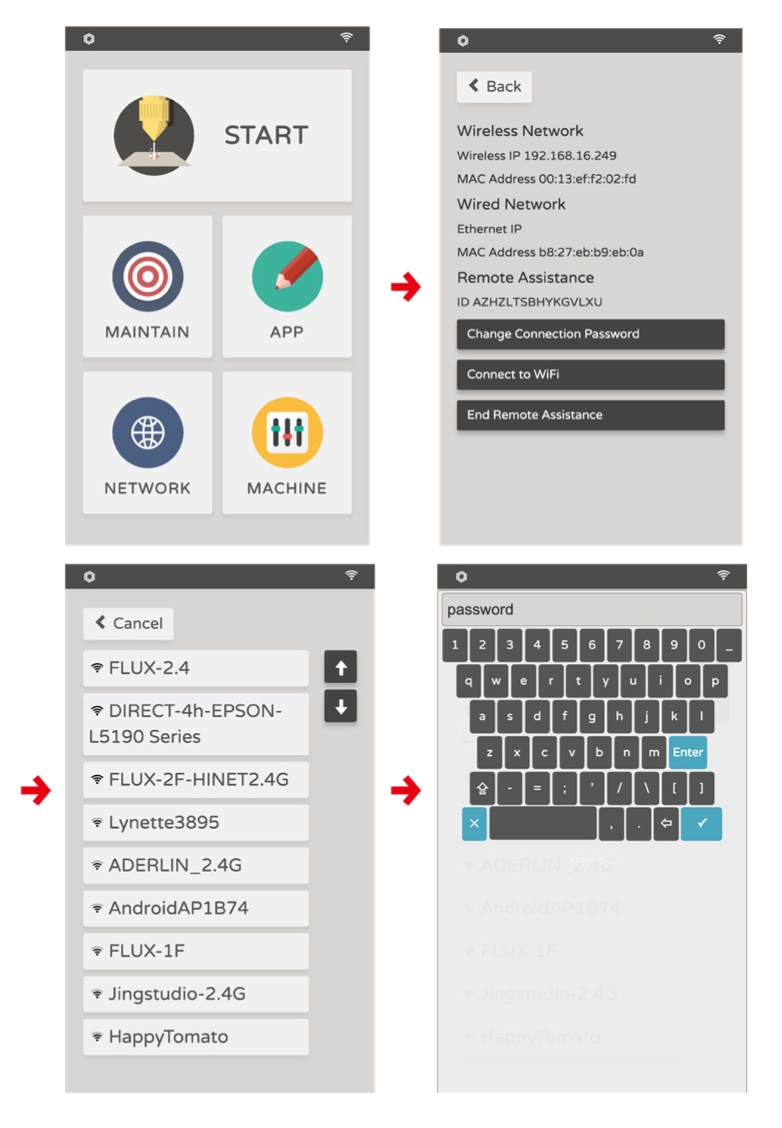

aproximadamente 1 minuto en iniciarse. Panel táctil: Internet > Configuración de WiFi > Seleccionar nombre de Wi-Fi > Introducir contraseña de Wi-Fi. La dirección IP inalámbrica indica que la configuración de Internet está lista. Reinicie la máquina cuando haya terminado para comprobar si la máquina puede conectarse automáticamente a la red.

La lámina de plástico transparente sobre el panel de la pantalla se puede retirar.

Solución de problemas: Problema de conexión

Si no tiene un enrutador Wi-Fi, considere Conectarse directamente con un cable de red (Windows) / Conectarse directamente con un cable de red (MacOS)

3. Llenado del depósito de agua

LLENE el depósito de agua antes del primer trabajo con láser.
Una cantidad insuficiente de agua en el sistema de refrigeración dañará el tubo láser.

A continuación se muestran las instrucciones paso a paso.

3.1. Retire el tornillo de la manija de la tapa trasera y abra la tapa.

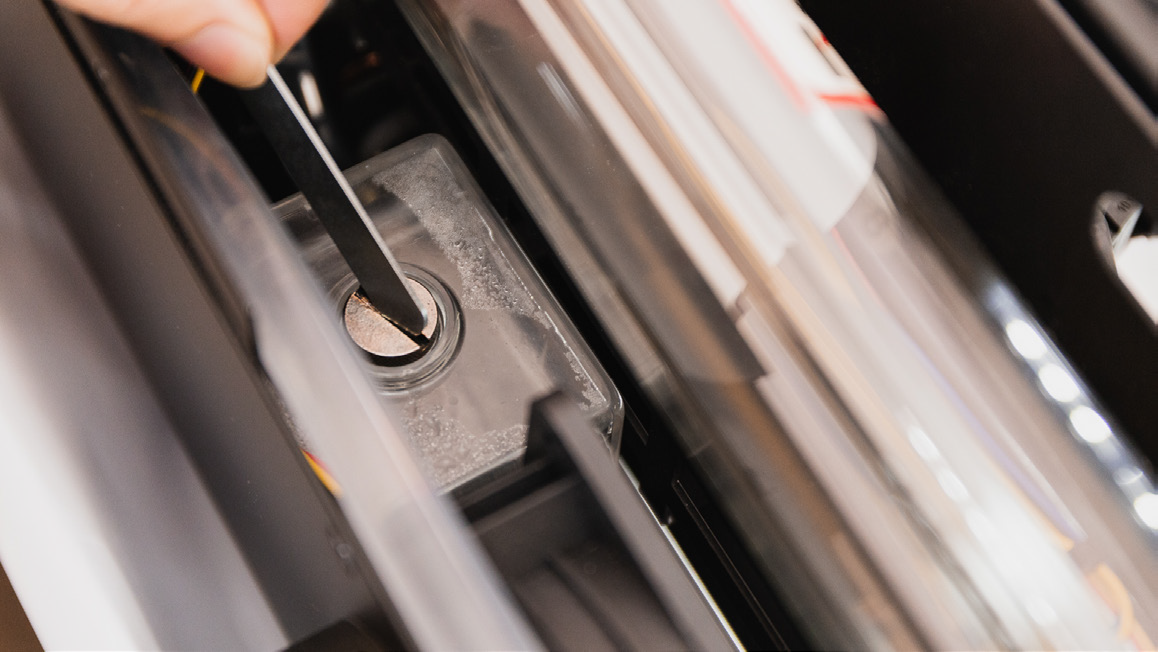

3.2. Abra el depósito de agua con la llave pequeña

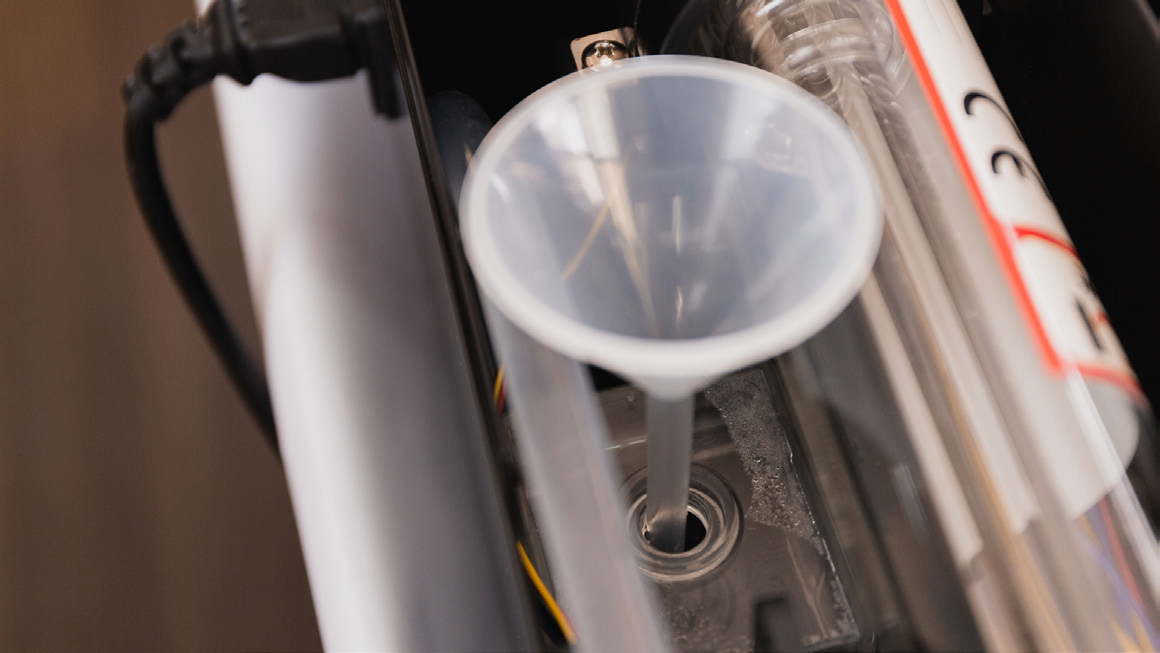

3.3. Llene el depósito con un embudo. Observe atentamente el nivel de agua para evitar que se desborde. Por favor, use agua pura o agua filtrada.

3.4. Compruebe el nivel de agua. Panel táctil > Mantenimiento > Bomba. El agua del depósito se impulsará hacia el sistema de refrigeración. Repita los pasos 3.3 y 3.4 hasta que el nivel de agua del depósito ya no disminuya.

Las burbujas que se adhieren al tubo láser pueden disminuir la eficiencia de la refrigeración. Se recomienda llenar el depósito de agua en más del 80% para disminuir la generación de burbujas.

3.5. Cierre la tapa de la bomba de agua. Por favor apriete con los dedos la tapa de la bomba en caso de cualquier daño en el tanque.

4. Instalación del Software

4.1. Descargue la última versión de Beam Studio. Puede descargarla desde el sitio web oficial de FLUX.

Windows： Descargue la versión adecuada para su tipo de sistema.
Para verificar el tipo de sistema, haga clic derecho en el icono "Este equipo" > "Propiedades" > y busque "Tipo de sistema". Descargue la versión x86 para un sistema de 32 bits y la versión x64 para un sistema de 64 bits.

MacOS： Abra el archivo descargado y arrastre el icono de Beam Studio a la carpeta que se encuentra al lado.
Busque y ejecute Beam Studio en la carpeta "Aplicaciones".

4.2. Configuración inicial. Abra Beam Studio desde el escritorio o la carpeta de aplicaciones.
La configuración de idioma aparecerá en la primera ejecución.
Seleccione Español > FLUX Beambox / Beambox Pro.

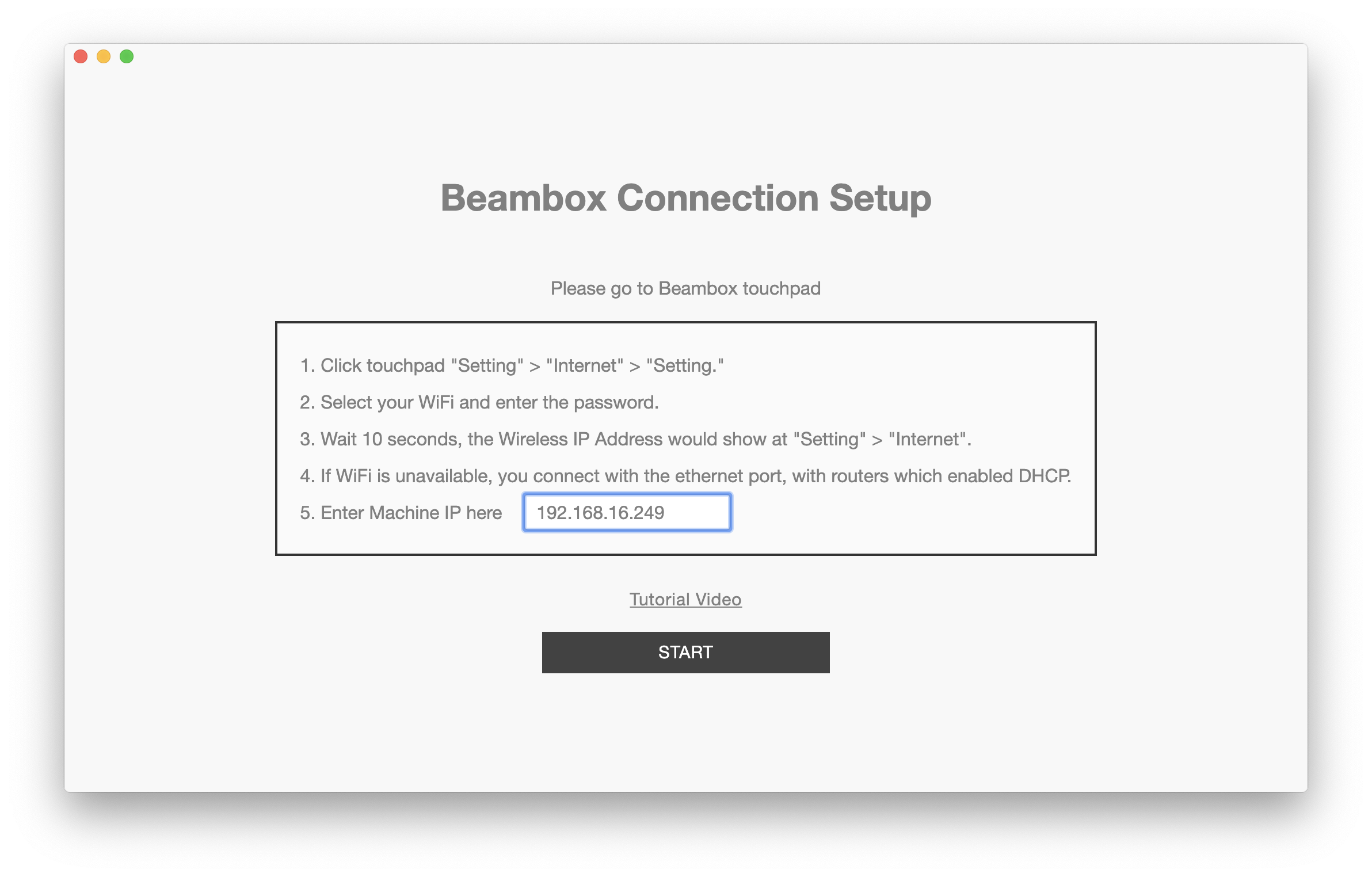

4.3. Ingrese la dirección IP. Ingrese la dirección IP que se muestra en la página de Red en el panel táctil del software. Luego haga clic en Iniciar.

4.4. Verifique la Conexión de la Máquina

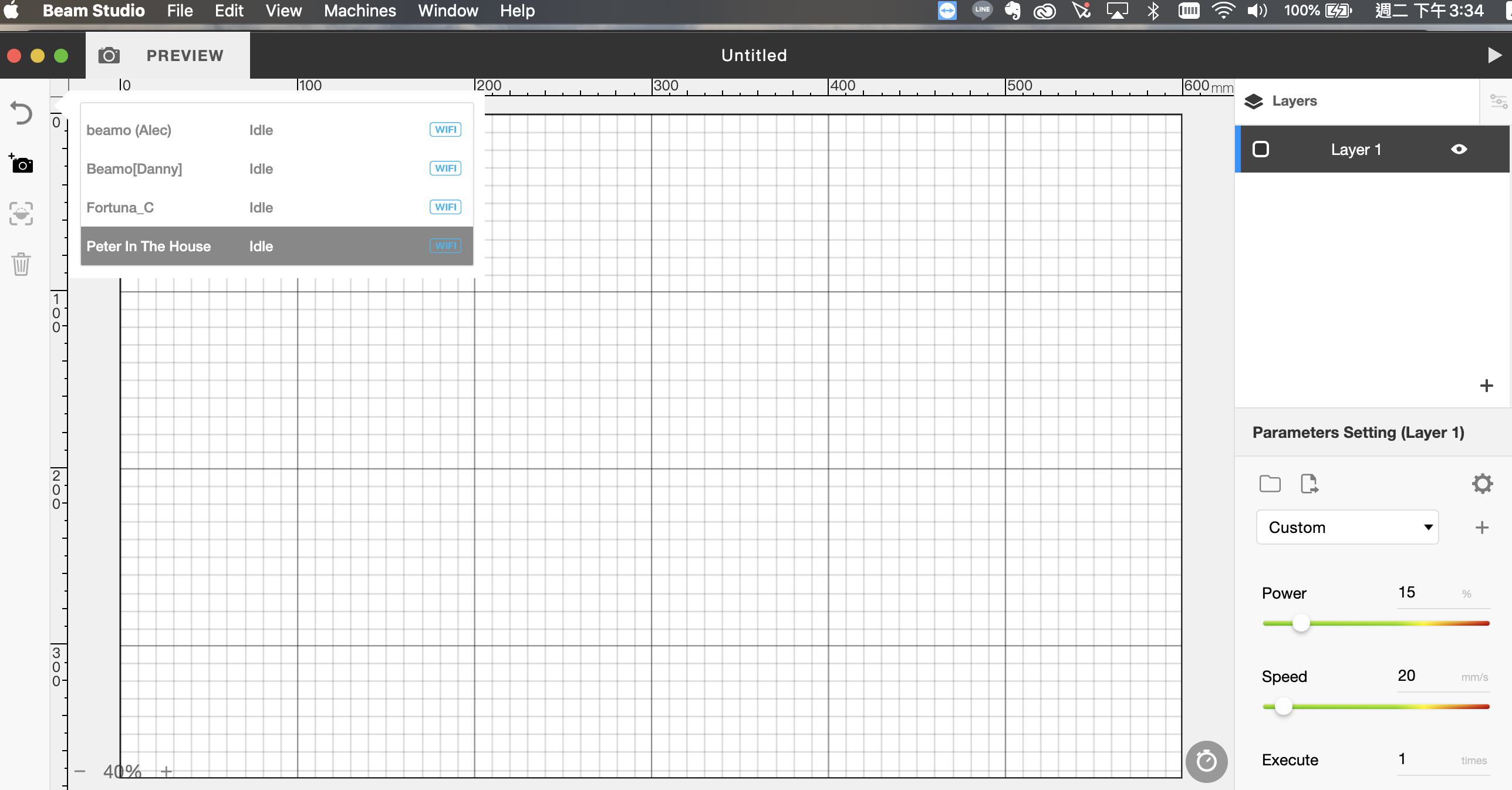

Vaya a Menú > Máquina o haga clic en el icono de la cámara en la esquina inferior izquierda para comprobar si se
puede encontrar el nombre de la máquina. A cada máquina se le asignará un nombre aleatorio; puede cambiarlo más tarde. Si no puede encontrar la máquina en el Menú, compruebe Solución de problemas: Problema de conexión.

💡Si se omitió la ventana de configuración inicial, haga clic en menú > Máquina > Configuración de la máquina

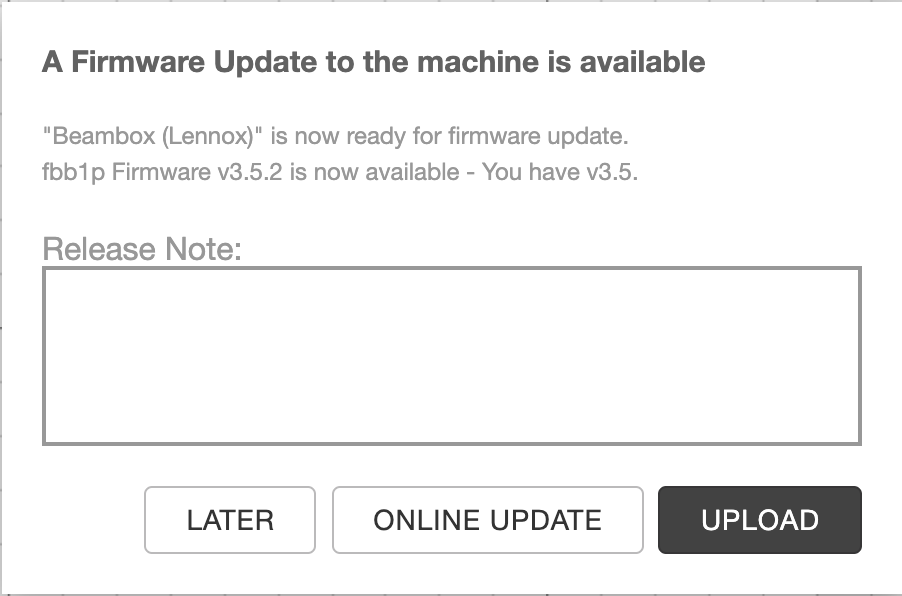

4.5. Actualizar Firmware

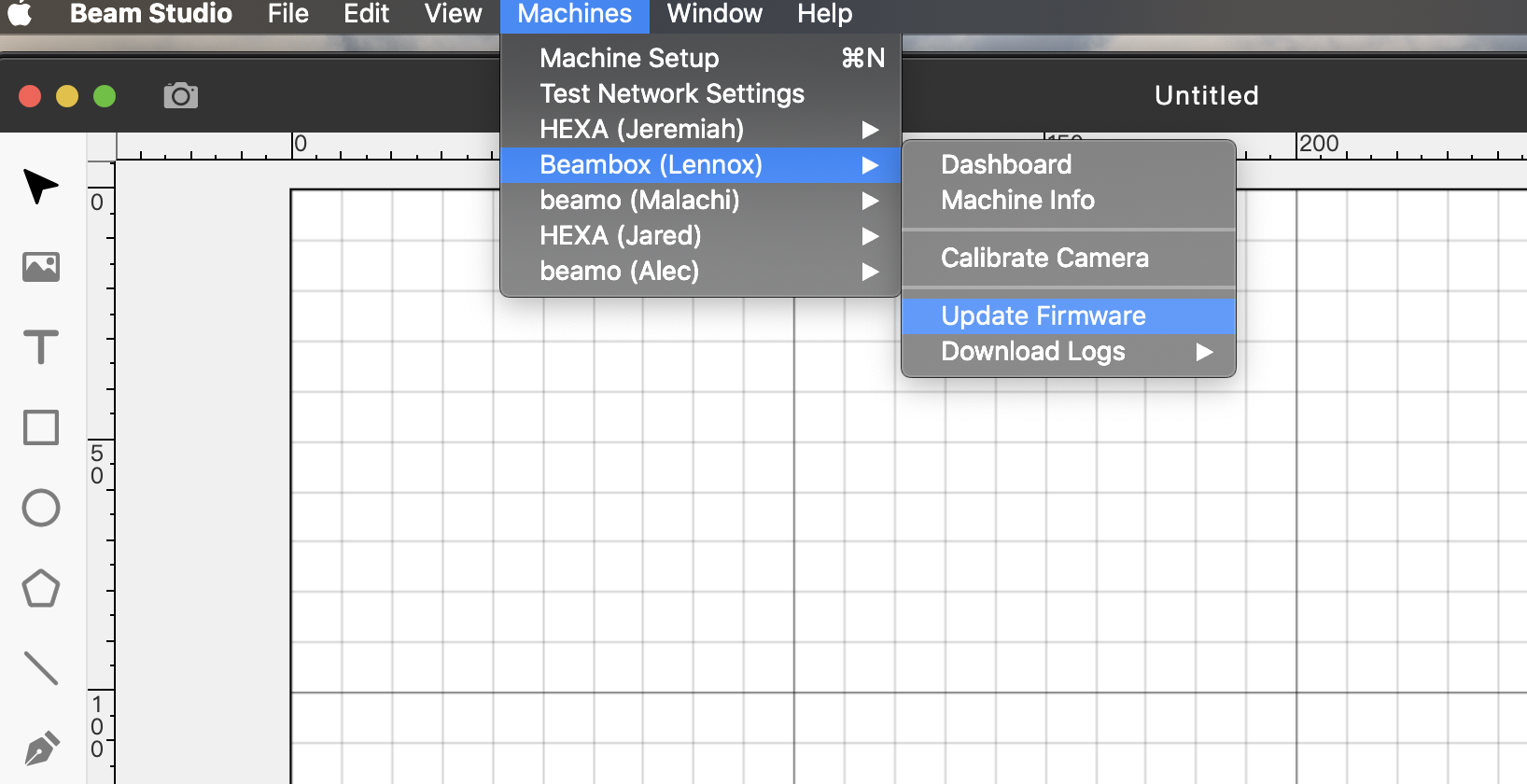

Seleccione Beam Studio > Máquina > (su máquina) > Actualizar firmware para actualizar el firmware a la última versión.

Puede elegir una actualización en línea o cargar el último firmware descargado desde el sitio web.

5. Primera Tarea

5.1. Ajustar el Enfoque

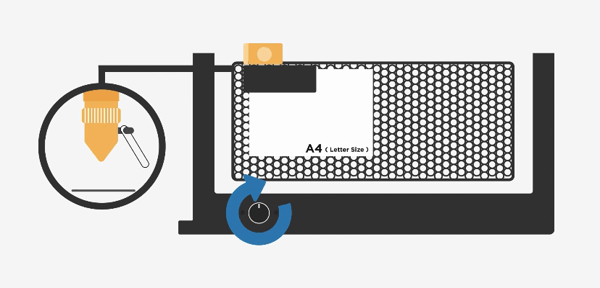

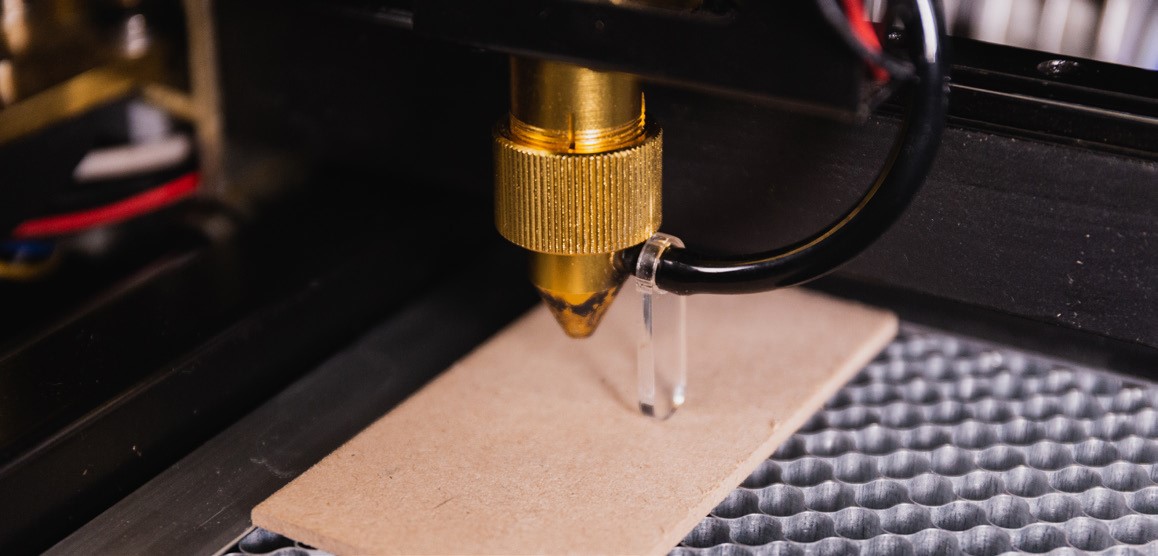

Enganche la sonda de enfoque hacia abajo.

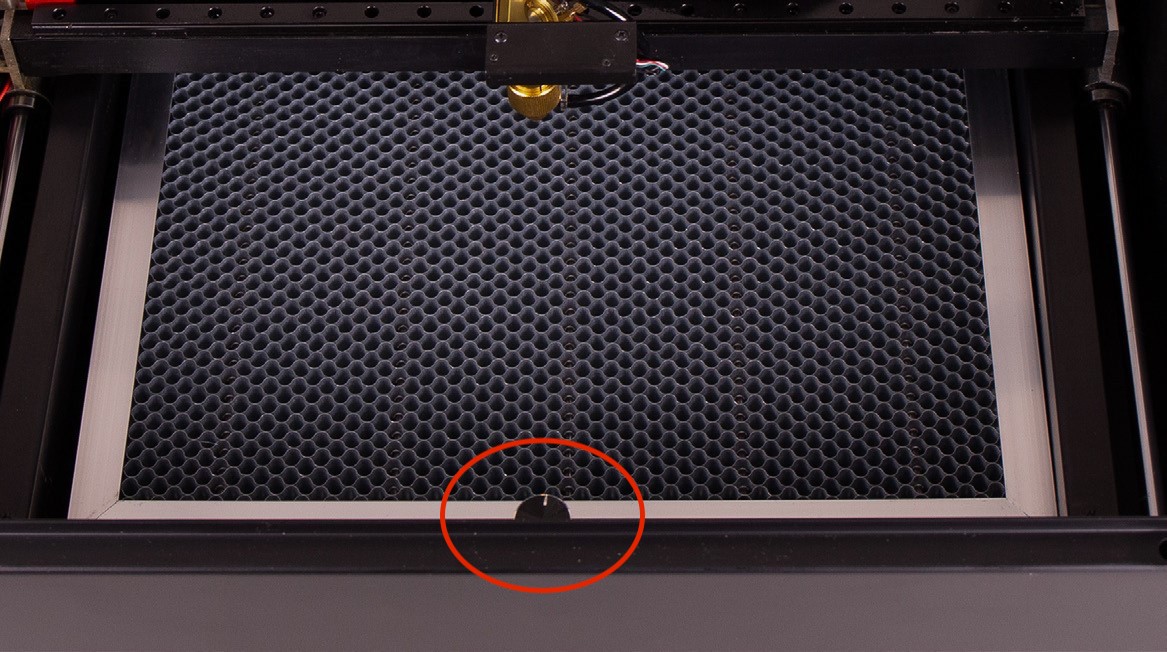

Gire la perilla de ajuste de nivel para mover la plataforma hacia arriba y hacia abajo. Haga que la superficie de la pieza de trabajo toque ligeramente el extremo de la sonda para que la altura esté en el enfoque correcto. Luego, retraiga el enfoque cuando se complete el ajuste.

Verifique el enfoque antes de cada tarea; gire la perilla de ajuste de nivel.

La sonda debe tocar precisamente la superficie del material.

En circunstancias sin la sonda de enfoque, para asegurarse de que el objeto esté enfocado, puede usar "monedas de 25 centavos de dólar estadounidense *6" o "monedas de 0.5 euros *5", que deberían ser equivalentes a 12 mm (distancia focal). Otros objetos cercanos a este número también son viables.

Si la sonda está rota, descargue el archivo dxf aquí y hágalo usted mismo. Recomendaríamos usar acrílico de 3 mm para cortar.

5.2. Vista Previa de la Cámara

Asegúrese de haber completado 「2-6-2 Calibración de la cámara」antes de la vista previa de la cámara.

Después de la calibración, haga clic en  y seleccione su máquina. Comience a obtener una vista previa cuando el cursor se convierta en . Haga clic en una ubicación específica o arrastre un área para obtener una vista previa del área de trabajo.

Haga clic en  nuevamente o presione ESC para salir del modo de vista previa.

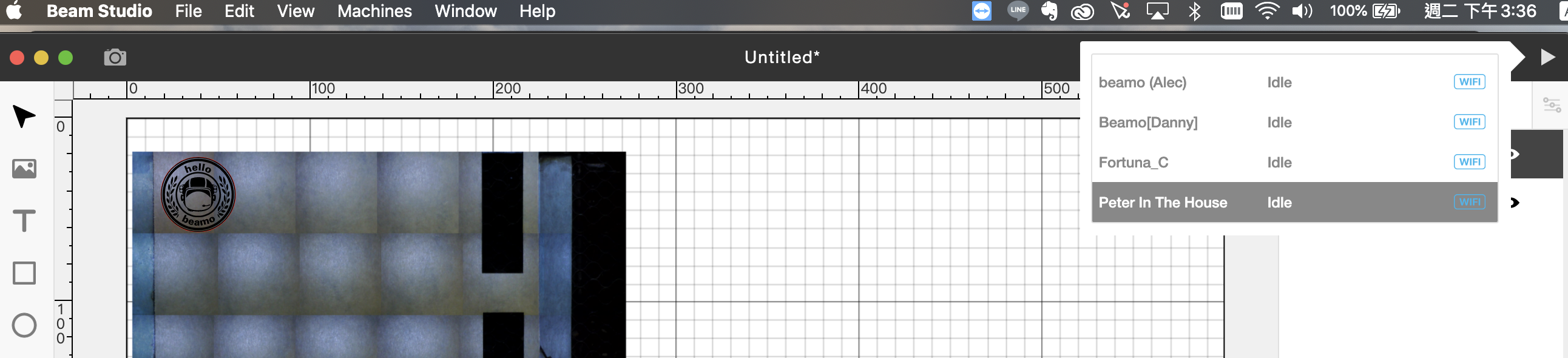

▲ Haga clic en  y seleccione su máquina.

Haga clic en「」para finalizar el modo de vista previa.

haga clic en「」para eliminar el resultado de la vista previa.

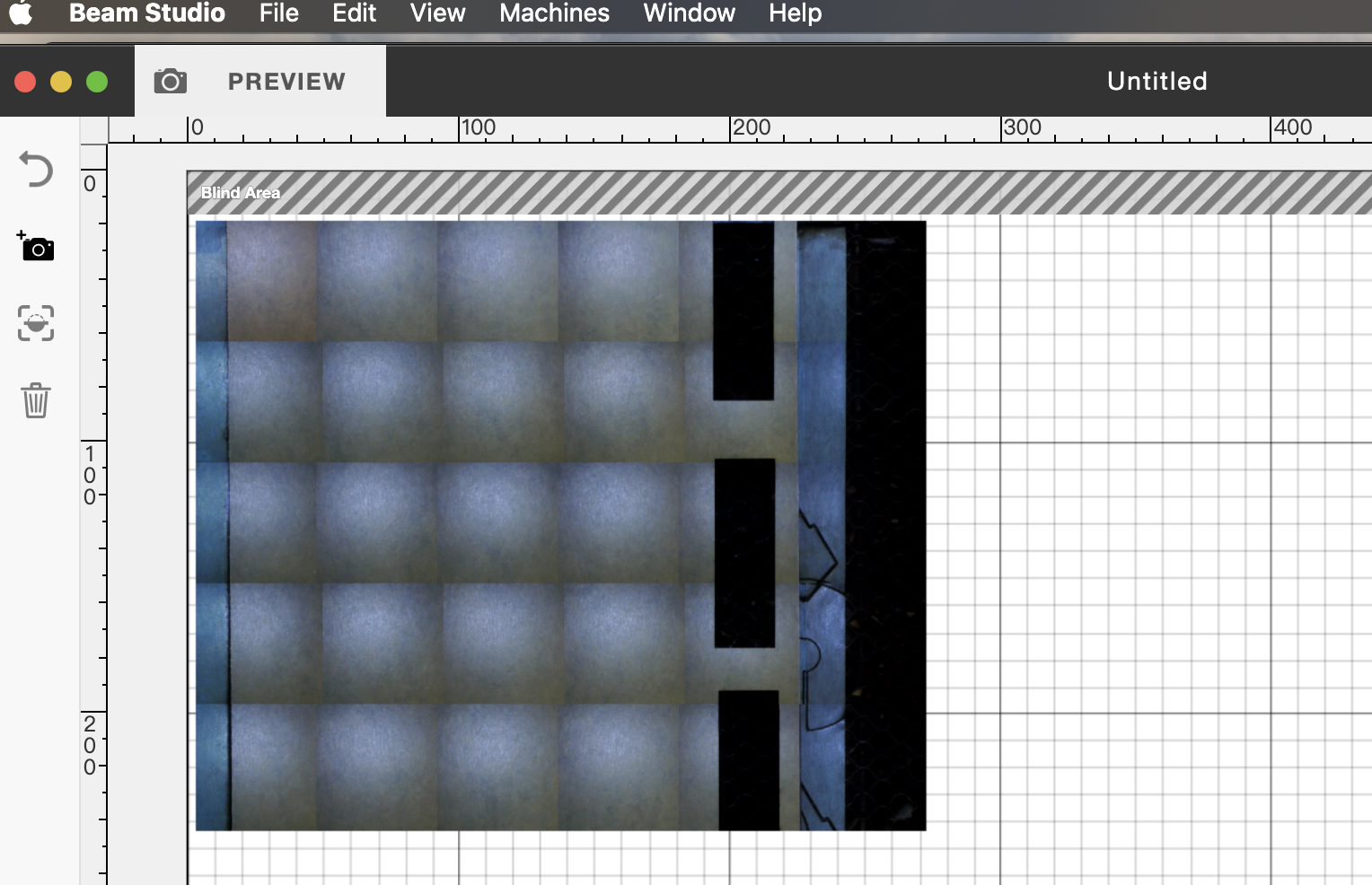

▲ Haga clic o arrastre un área

Si no puede encontrar la máquina en el Menú, compruebe Solución de problemas: Problema de conexión.

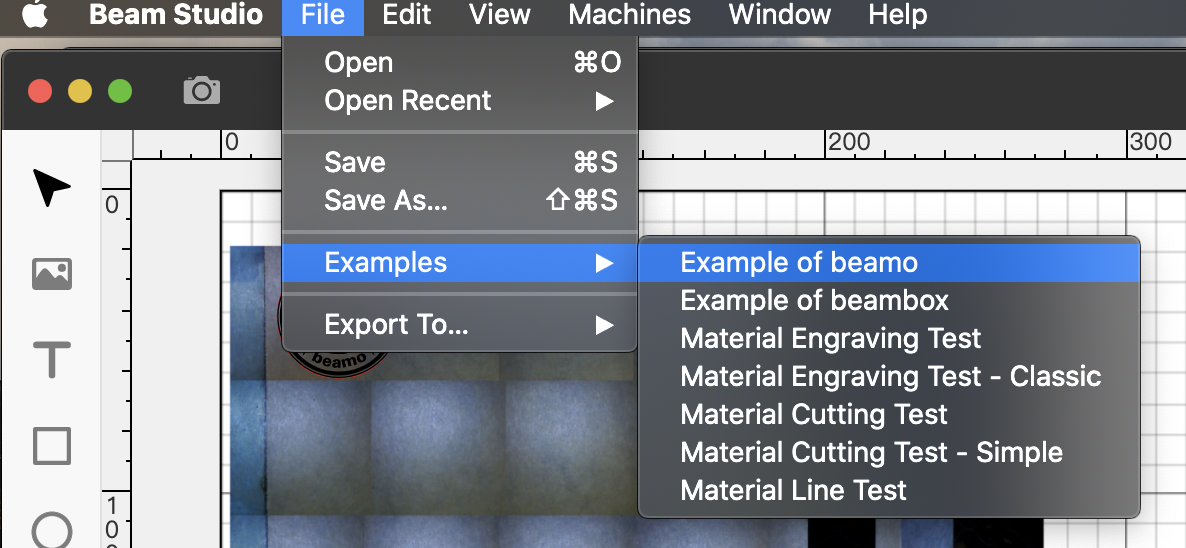

5.3 Importe el archivo de prueba. Haga clic en menú > Archivo > Muestras > Ejemplo de beamo o Beambox.
Haga clic en Exportar, seleccione su máquina y haga clic en Iniciar para comenzar la tarea.

▲ Importe el archivo de prueba

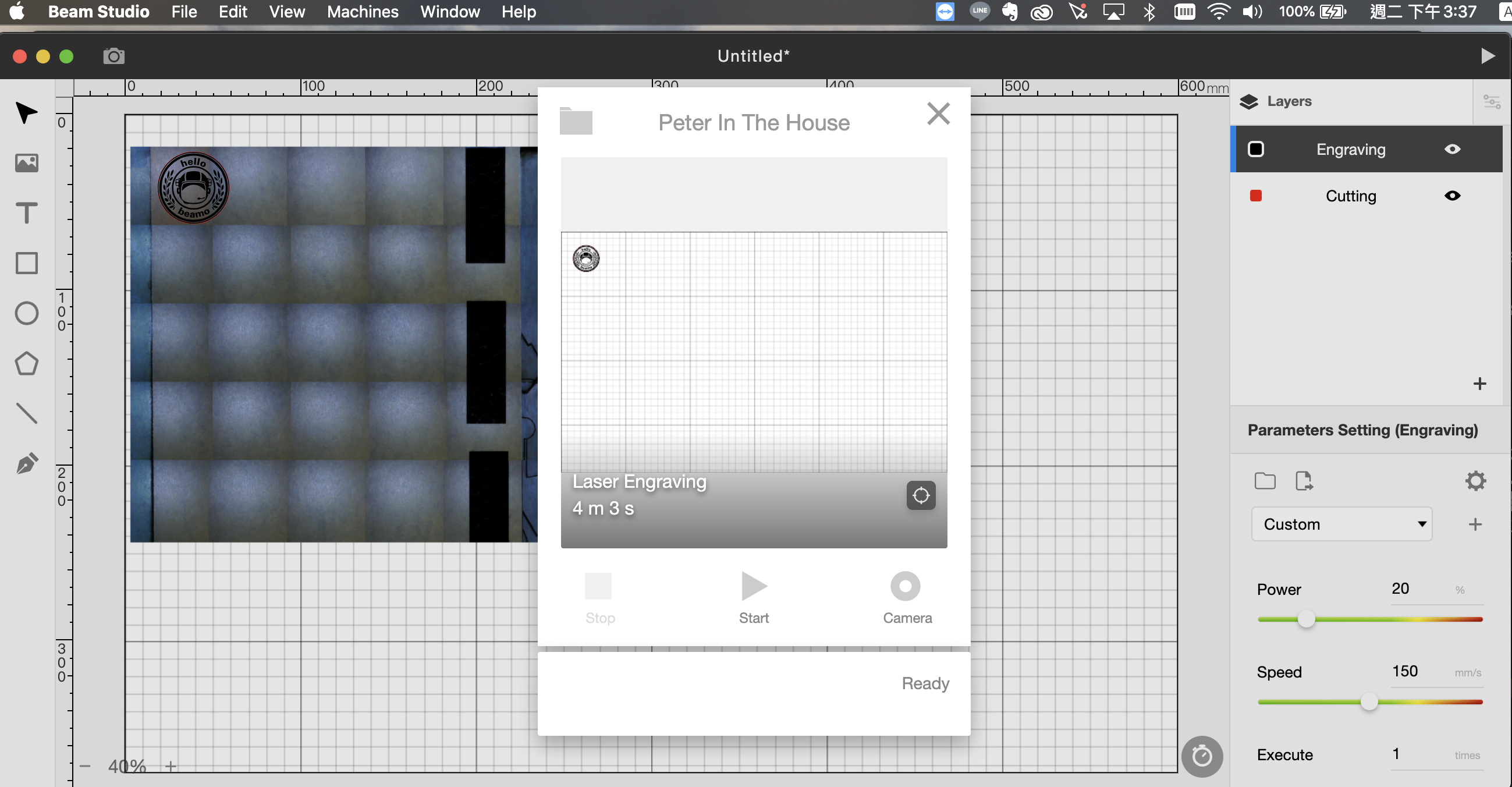

▲ Presione 「Ir」para elegir su máquina

▲ Presione 「Iniciar」para comenzar la prueba

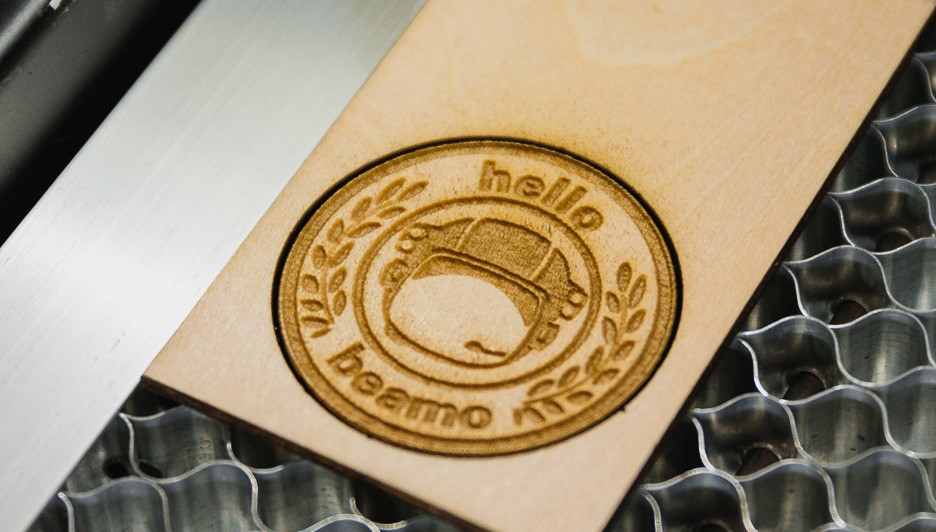

5.4 Resultado de grabado

Si el resultado es demasiado claro o borroso, compruebe si el enfoque es correcto.

Ii el enfoque es correcto pero el resultado es deficiente, por favor, vuelva a comprobar la ruta óptica. Consulte "5-6 Ajuste de la ruta óptica".

Si la posición del resultado varía con la vista previa de la cámara, por favor, vuelva a comprobar el enfoque o consulte "Problema de alineación de la cámara".
