5-10 No hay salida del haz láser / El láser no se dispara / No hay pulso láser

FLUX Support Team
  • Actualización

Descripción

La razón por la que un láser no funciona puede ser compleja. Podría deberse a un tubo láser deteriorado, una fuente de alimentación láser (Laser PSU) averiada o un fallo del sistema, etc.

Siga los pasos a continuación para solucionar el problema.


Posibles causas

  1. Fallo del sistema (Actualice el firmware, restablezca a los valores de fábrica o vuelva a flashear la tarjeta SD).
  2. La ruta óptica (OPA) está desalineada.
  3. La potencia y la velocidad están configuradas incorrectamente en el software.
  4. El tubo láser se ha deteriorado.
  5. La fuente de alimentación láser (Laser PSU) no funciona correctamente.
  6. El sensor de la puerta no funciona correctamente. (Menos probable)



Herramientas

  1. Destornillador Phillips
  2. Cinta de doble cara
  3. Imán
  4. Bolígrafo o lápiz (Opcional - Dependiendo del resultado de la prueba)
  5. Guantes de goma (Opcional - Dependiendo del resultado de la prueba)



Paso 1

Compruebe el vídeo a continuación y determine si el síntoma es similar al de su máquina.
(Si no hay salida láser cuando la Beambox está en funcionamiento y hace un fuerte sonido de chasquido,
indica que el tubo está roto).


Determine su resultado y la siguiente acción a tomar:
  • No, mi máquina no tiene un sonido de crujido >> Paso 2



Paso 2

Asegúrese de que la potencia y la velocidad estén configuradas correctamente en el software.

Step



Determine su resultado y la siguiente acción a tomar:

  • Sí, la configuración es correcta >> Paso 2.1
  • No, la configuración no es correcta >> Cambie la configuración >>
    Después de cambiar la configuración, si el problema persiste, vaya a Paso 2.1



Paso 2.1

Duplique la configuración de potencia, inicie la tarea y compruebe si el láser funciona.
(Por ejemplo, si su potencia es originalmente del 15%, auméntela al 30% e inicie la tarea.)



Determine su resultado y la siguiente acción a tomar:

  • Sí, el láser funciona >> Su máquina aún puede funcionar
    • Sugerencia: Aumente la potencia y reduzca la velocidad en cada tarea hasta que el tubo se deteriore por completo
    • Posible causa: El tubo láser se ha deteriorado ligeramente
  • No, el láser no funciona >> Paso 3



Paso 3

Apague la máquina.
Abra la tapa trasera y coloque una nueva cinta de doble capa en el primer espejo.
Después de colocar la cinta, por favor vaya a Paso 3.1.

  • Utilice el destornillador Phillips para desatornillar el tornillo sobre el ventilador en la parte posterior de la máquina, y la cubierta trasera podrá abrirse después.



  • Coloque la cinta en el espejo para que tenga un ángulo de 90 grados contra el haz.




  • Cierre la cubierta trasera.


Paso 3.1

Haga 5 pulsos y compruebe si la cinta tiene una marca quemada.
(Por favor, consulte los ejemplos para determinar el resultado de la cinta.)

A. Encienda la máquina.
B. Cierre la tapa.
C. Entre en el modo de mantenimiento y espere hasta que el proceso de referenciado esté terminado.
D. Encuentre el botón de pulso.
E. Una pulsación = un pulso, dos pulsaciones = dos pulsos, y así sucesivamente.
F. Compruebe la cinta
⚠︎ Por favor, haga siempre pulsos cuando la tapa de la puerta esté cerrada.




Ejemplos de Resultados de Cinta

Buen Ejemplo - Redondo y Fuerte

Mal Ejemplo -
Débil, Hueco o No Redondo
Screenshot 2024-05-17 at 11.45.12 AM.png 2A7UkBxyMHmmnZPZZ6GhVDYn3cRinoq2RQ.png
Screenshot 2024-05-17 at 11.44.44 AM.png 323857.jpg





Determine su resultado y la siguiente acción a tomar:

  • Sí, tiene una marca de quemadura y el resultado es bueno >> La salida del láser no tiene problemas >> Por favor Compruebe OPA
  • Tiene una marca de quemadura, pero el resultado es malo >> Paso 6
  • No hay marca de quemadura en absoluto >> Paso 4




Paso 4

Apague la máquina.
Abra la cubierta lateral para acceder a la placa principal y desconecte el cable de control del láser.
Después de desconectar el cable, vaya a Paso 4.1.

  • Abra la cubierta lateral.



  • Para la placa principal/placa base V18 en verde, el cable de control del láser es el siguiente.




  • Para la placa principal/placa base V22/V23 en negro, el cable de control del láser es el siguiente.





Paso 4.1

Por favor, use guantes de goma antes de la siguiente acción.
Encienda la máquina. Presione el botón de fuerza del láser dos veces o manténgalo presionado durante 1-2 segundos con un bolígrafo o lápiz y verifique la salida del láser en la cinta.
(Por favor, consulte los ejemplos para determinar el resultado de la cinta.)



Determine su resultado y la siguiente acción a tomar:

  • Sí, tiene una marca de quemadura y el resultado es bueno >> Paso 5
  • No hay marca de quemadura en absoluto >> Paso 4.2


Paso 4.2

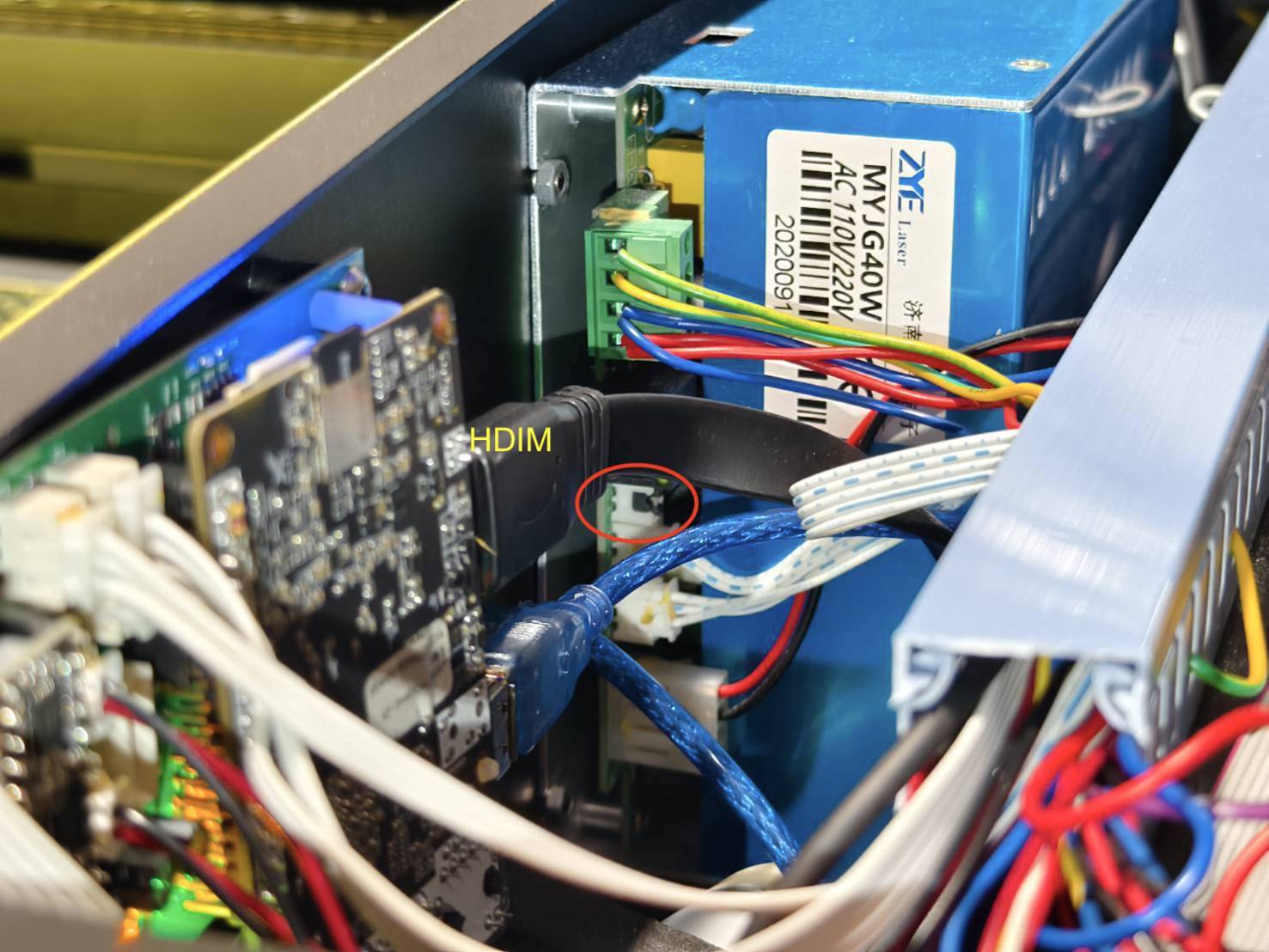

Apague la máquina y verifique si el pequeño puente negro está insertado correctamente.
(El cable HDMI se puede quitar si interfiere.)



Determine su resultado y la siguiente acción a tomar:

  • Sí, el puente está originalmente insertado correctamente >> Contacte con el Servicio de Atención al Cliente
    • Posible causa:
      • La fuente de alimentación del láser (PSU) tiene un problema y necesita ser reemplazada
      • El tubo láser tiene un problema y necesita ser reemplazado
  • Después de empujar o volver a conectar, el puente ahora está insertado correctamente >> Paso 4.1


Paso 5

  • Vuelva a conectar el cable de control del láser.
    • Ubicación del cable de control del láser de la placa principal V18 en verde
    • Ubicación del cable de control del láser de la placa principal V22/V23 en negro.


Paso 5.1

Utilice una nueva cinta de 2 capas y haga 5 pulsos para ver si la cinta tiene una marca de quemadura.
(Por favor, consulte los ejemplos para determinar el resultado de la cinta.)





Determine su resultado y la siguiente acción a tomar:

  • Sí, tiene una marca de quemadura y el resultado es bueno >> Problema resuelto
    • Posible causa: Problema de firmware
  • Tiene una marca de quemadura, pero el resultado es malo >> Paso 6


Paso 6

  • Utilice una nueva cinta de 2 capas y colóquela en el primer espejo.



  • Aumente la tasa de potencia a x1.5 y haga 5 pulsos para ver si la marca de quemadura se vuelve más intensa.
    (Por favor, consulte los ejemplos para determinar el resultado de la cinta.)






Determine su resultado y la siguiente acción a tomar:

  • Sí, tiene una marca de quemadura y el resultado es bueno >> Su máquina aún puede funcionar
    • Sugerencia: Aumente la tasa de potencia y reduzca la velocidad en cada tarea hasta que el tubo se deteriore por completo.
    • Posible causa: El tubo láser se ha deteriorado ligeramente



Póngase en contacto con el servicio de atención al cliente

Siga las instrucciones del enlace a continuación para informar adecuadamente de un problema a su distribuidor local o al servicio de asistencia de FLUX. [Póngase en contacto con el servicio de atención al cliente]

*La información recopilada, como fotos o videos que muestran el problema de su máquina en este artículo, será necesario compartirla con el distribuidor o el servicio de asistencia de FLUX.
