#904 Homing Fallido

FLUX Support Team
  • Actualización

Descripción:

Debido a la complejidad de la causa detrás del #904, es importante tener en cuenta que leer este artículo puede no proporcionar una solución inmediata a su problema. Sin embargo, siguiendo cuidadosamente los pasos a continuación, recopilará información valiosa que puede ayudar a sus distribuidores o al Soporte de FLUX a identificar el problema de manera más efectiva. Esto, a su vez, contribuirá a reducir el tiempo total requerido para la resolución de problemas.


Posibles causas:

  1. El sistema falla (Vuelva a actualizar el firmware, restablezca a los valores de fábrica o vuelva a flashear la tarjeta SD).
  2. La placa base/MB/placa madre no funciona correctamente.
  3. El interruptor de límite no funciona correctamente.
  4. Los rieles guía están oxidados o dañados.
  5. La nivelación del eje X no es horizontal.
  6. El DriverIC no funciona correctamente.
  7. El motor paso a paso no funciona correctamente.


Paso 0 - Utilice la lista de verificación mientras sigue los pasos:

Esta lista de verificación se utilizará para registrar todas las acciones que ha realizado en este artículo.
Después de completar la lista de verificación, imprímala para guardarla como PDF y envíela a su distribuidor o al Soporte de FLUX si es necesario. Esta será información útil para que podamos solucionar problemas y delimitar el problema.
Consulte el enlace: 5-2-5 #904 Lista de verificación de fallo de referencia (serie beamo)



Paso 1 - Compruebe si el cabezal láser está físicamente atascado:

  • Apague la máquina y desenchufe el cable de alimentación.
  • Mueva manualmente el cabezal láser hacia las cuatro esquinas.

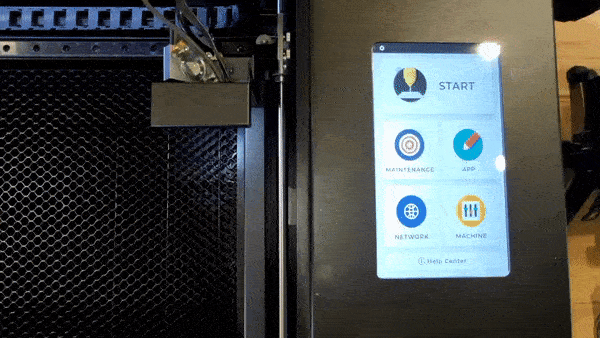

    (*Se utiliza una HEXA para demostrar el comportamiento en el video).




Determine su resultado y la siguiente acción a realizar:


Paso 1.1 - Lubricar los rieles:

  • Por favor, consulte las instrucciones en el enlace de abajo para lubricar los rieles.
    [4-3-1 Lubricación]
  • Después de lubricar, intente mover el cabezal láser nuevamente y vea si se puede mover como en el Paso 1.

Determine su resultado y la siguiente acción a realizar:

  • Sí, se puede mover como en el video del Paso 1. >> Problema resuelto



  • No, todavía no se puede mover como en el video del Paso 1 >> Problemas de hardware: los rieles pueden estar oxidados >> Tome fotos o videos y vaya a Paso 9 - Informar al distribuidor local o al soporte de FLUX
    (*Se utiliza una HEXA para demostrar el comportamiento en los ejemplos a continuación.)

Ejemplos de fotos o videos para informar:

Riel del eje X:

Riel del eje Y - Izquierda:

Riel del eje Y - Derecha


Paso 2 - Excluir la posibilidad de problemas de firmware:

A veces, el problema de referencia puede deberse a que el firmware está instalado incorrectamente.
Restablecer el sistema es una forma sencilla y rápida de solucionar el problema de referencia.

  • En primer lugar, intente restablecer la configuración de la placa principal.

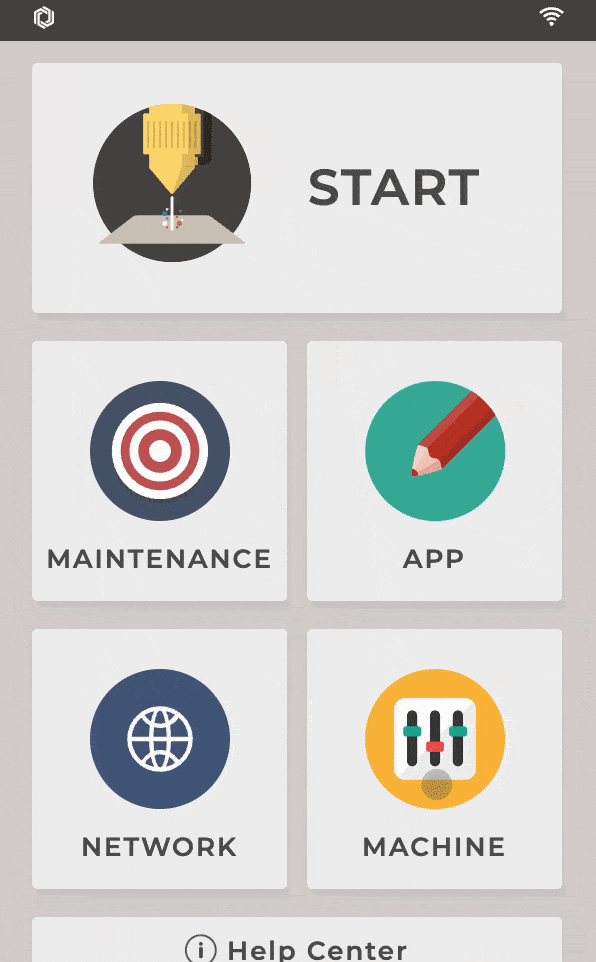

    (Máquina > Configuración de hardware > Restablecer configuración de la placa principal)

  • A continuación, intente restablecer a los valores de fábrica. (Máquina > Restablecer a valores de fábrica)
  • Finalmente, actualice al último firmware e intente hacer el homing de nuevo.
    (Máquina > Actualizar al último Firmware) o puede usar Beam Studio para actualizar. (Enlace)

Determine su resultado y la siguiente acción a realizar:

  • Sí, el homing ahora se realiza correctamente después del reinicio >> Problema resuelto


Paso 3 - Comprobar el comportamiento de su máquina al hacer el homing:

Por favor, encienda la máquina y presione "Mantener" para iniciar el homing y determinar qué comportamiento es similar al de su máquina y actúe en consecuencia.

  • Comportamiento #1:
    El cabezal láser no se mueve y no está bloqueado.

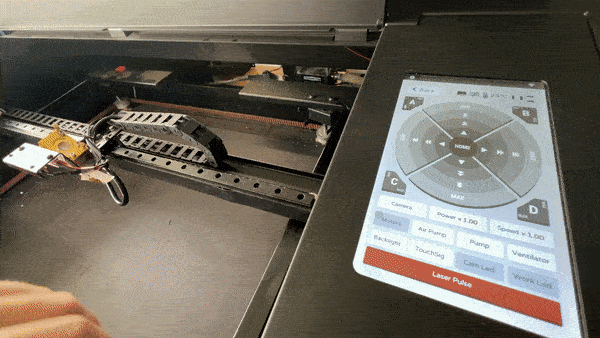

    Sin embargo, se puede mover manualmente mientras el panel muestra "Homing".
    (*Se utiliza una HEXA para demostrar el comportamiento en el video).



  • Comportamiento #2:

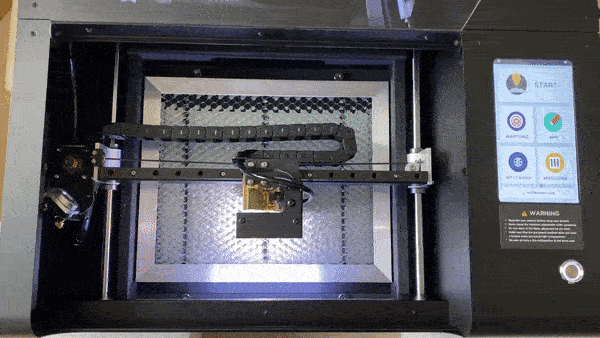

    La dirección de movimiento es opuesta o el cabezal se mueve hacia adelante y hacia atrás.
    (El movimiento correcto es ir primero hacia arriba y luego hacia la izquierda. Nunca irá hacia abajo o hacia la derecha al hacer el homing.)
    (*Se utiliza una HEXA para demostrar el comportamiento en el video).

Ir a Paso 4 - Actualizar la tarjeta SD



  • Comportamiento #3:
    El cabezal llega a la esquina superior o superior izquierda pero no se detiene y hace un sonido de trituración.
    (*Se utiliza una HEXA para demostrar el comportamiento en el video).



  • Comportamiento #4:
    El cabezal está haciendo un sonido de trituración incluso si no llega a la esquina superior o superior izquierda.

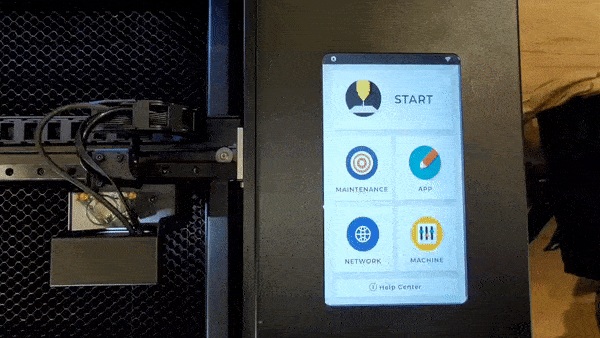

    (*Se utiliza una Beambox Pro para demostrar el comportamiento en el vídeo.)



  • Comportamiento #5:
    El cabezal se detiene en el eje Y.
    (*Se utiliza una Beambox Pro para demostrar el comportamiento en el vídeo.)




  • Comportamiento #6:
    El cabezal se sacude varias veces y luego aparece el error o llega a la parte superior y se sacude, luego aparece el error.
    (*Se utiliza una HEXA para demostrar el comportamiento en el video).



  • Comportamiento #7:
    El cabezal rebota hacia atrás cuando se mueve hacia arriba en dirección al eje Y.
    (*Se utiliza un beamo para demostrar el comportamiento en el vídeo.)ezgif.com-optimize.gif

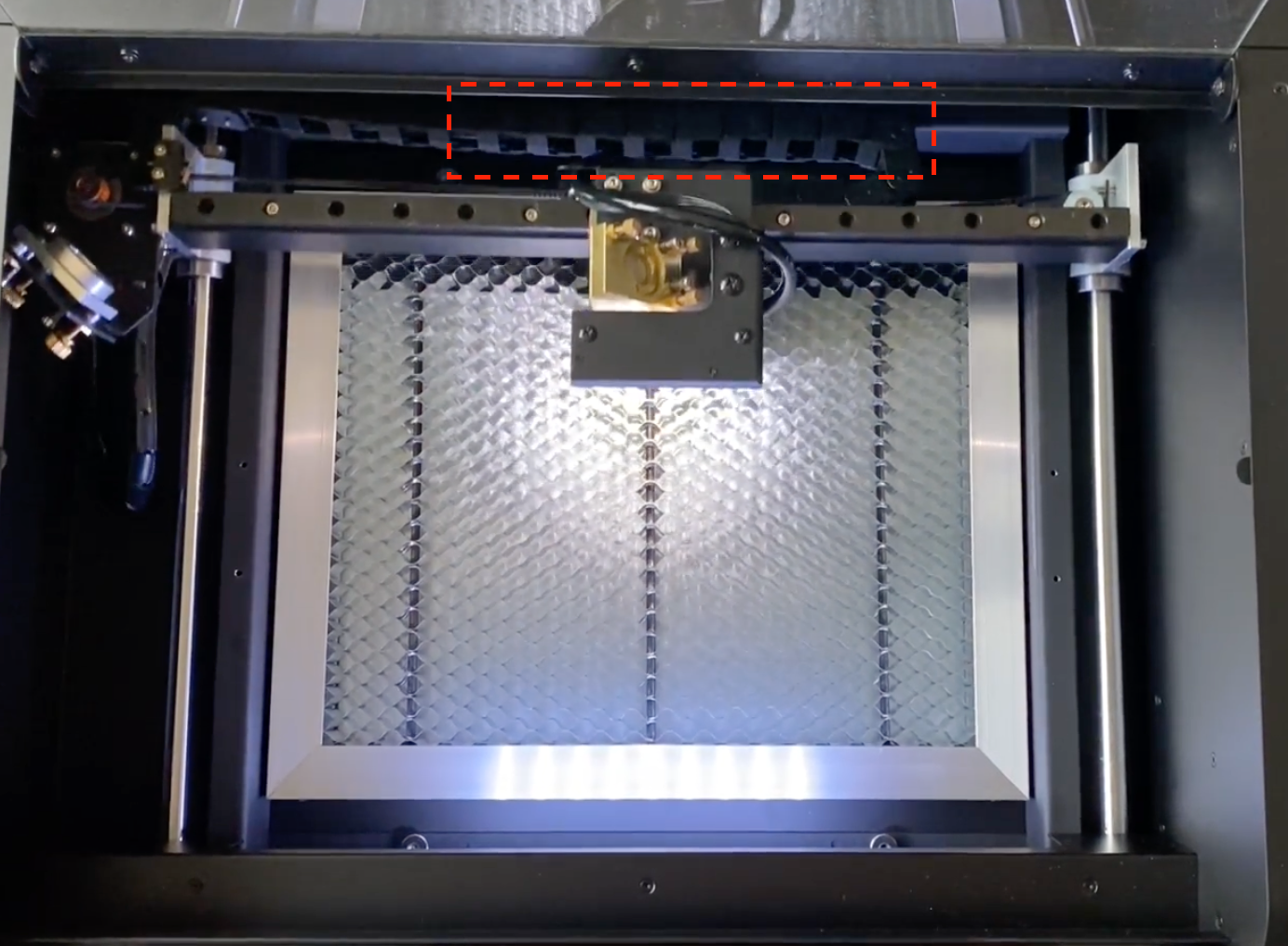

  • Es más probable que esto sea causado por la cadena de plástico golpeando el marco de la máquina.
    Se sugiere ajustar manualmente la cadena tirando de ella hacia arriba o empujándola hacia abajo para resolver el problema.
    Screenshot 2023-07-25 at 3.40.13 PM.png




Paso 4 - Reflash de la tarjeta SD:

A veces, si el sistema operativo de la tarjeta SD está dañado, el problema de homing no se solucionará restableciendo y actualizando el firmware. Tendrá que reescribirse completamente reflashando la tarjeta SD.

Determine su resultado y la siguiente acción a realizar:

  • Sí, el homing ahora se realiza correctamente después de la actualización del firmware >> Problema resuelto.


Paso 5 - Intercambiar DriverIC:

DriverIC es un componente en la placa principal/placa madre y se utiliza para controlar el motor con el fin de hacer que el cabezal láser se mueva en diferentes direcciones. En este paso, tendremos que probar si el problema de homing es causado por el DriverIC.

  1. Apague la máquina.
  2. Abra la carcasa frontal para encontrar la placa principal. Por favor, consulte el article donde se menciona cómo abrir la carcasa.
  3. Desconecte el DriverIC del eje X. Por favor, consulte el diagrama.
    (Asegúrese de recordar qué IC corresponde a cada eje originalmente)
  4. Desconecte el DriverIC del eje Y. Por favor, consulte el diagrama.
  5. Intercambie ambos DriverICs y asegúrese de que la dirección sea la misma que en el diagramaa.
  6. Encienda la máquina e intente realizar el homing nuevamente.

Demostración:

(Este video muestra cómo intercambiar los ICs del eje X y el eje Y.)



Determine su resultado y la siguiente acción a realizar:

  • El homing ahora funciona correctamente >> Problema resuelto
    • Posible causa: conexión incorrecta


Paso 6 - Comprobar los interruptores de límite:

Un interruptor de límite se utiliza para detener el cabezal láser cuando llega al final.
Los problemas de homing pueden deberse a que el interruptor de límite esté defectuoso, lo que hará que el cabezal láser no se detenga o se detenga demasiado pronto.

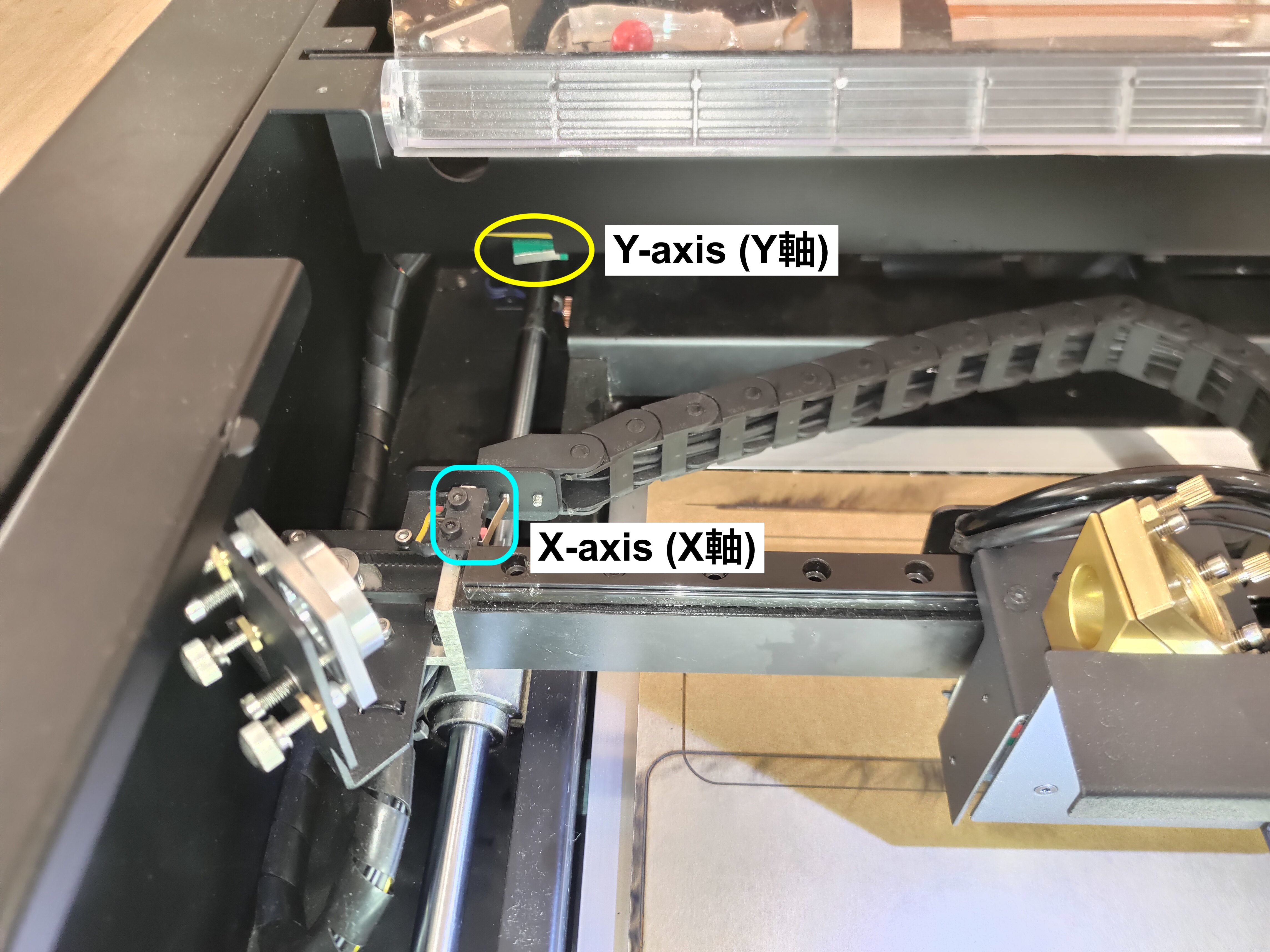

  • Ubicaciones de los interruptores de límite para beamo:
    BM LS.jpeg

  • Consulte el video a continuación para comprobar si los iconos del interruptor de límite reaccionan correctamente al ser presionados. (Presionado = el icono se cierra / No presionado = el icono se abre)
    (*Se utiliza una HEXA para demostrar en el video.)



Determine su resultado y la siguiente acción a realizar:


Paso 7 - Comprobar la nivelación del eje X:

  • Consulte el enlace a continuación para saber cómo probar y ajustar la nivelación del eje X.
    Asegúrese de que la polea/rueda no esté suelta, consultando el final del video.
    [5-29 Ajuste de la nivelación del eje X]

Determine su resultado y la siguiente acción a realizar:

  • La máquina ahora puede hacer homing después del ajuste >> Problema resuelto
    (Posible causa: el eje X estaba mal colocado.)


Paso 8 - Añadir espuma para activar el interruptor de límite del eje Y:

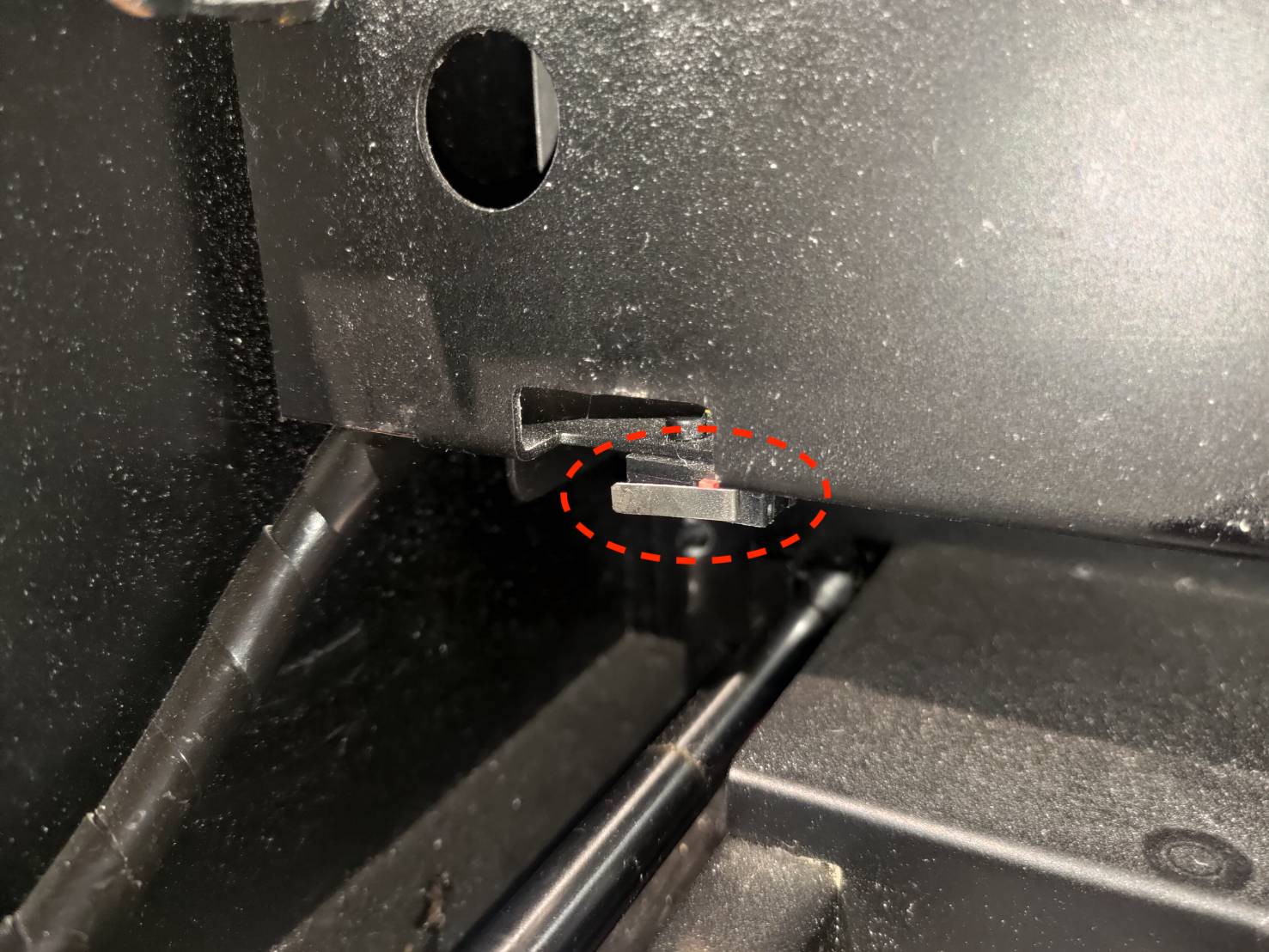

  • El metal de activación del interruptor de límite, marcado con un círculo rojo, puede aflojarse con el tiempo y afectará la sensibilidad del interruptor de límite para activarse. Esto suele ocurrir con el interruptor de límite del eje Y.

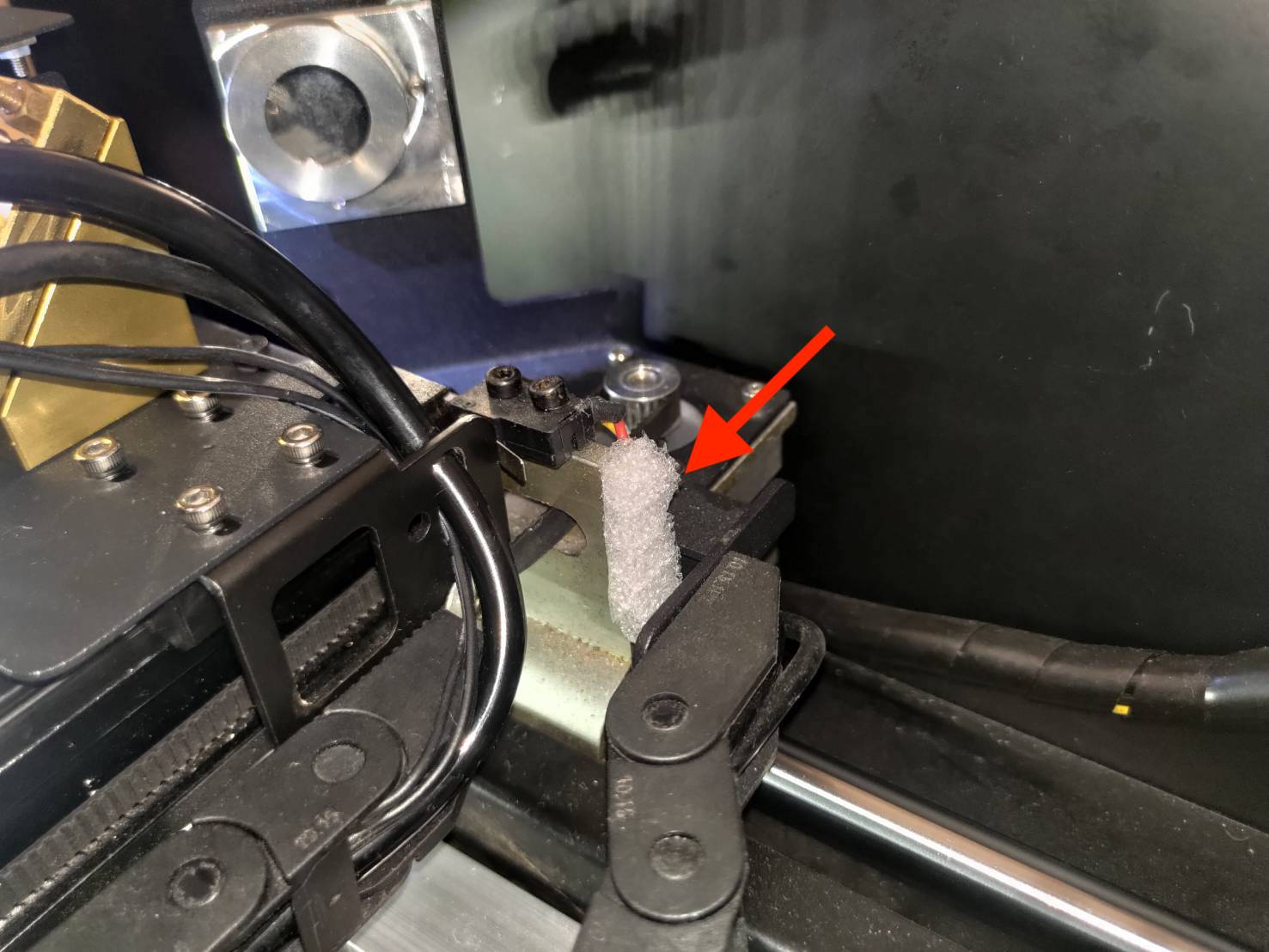

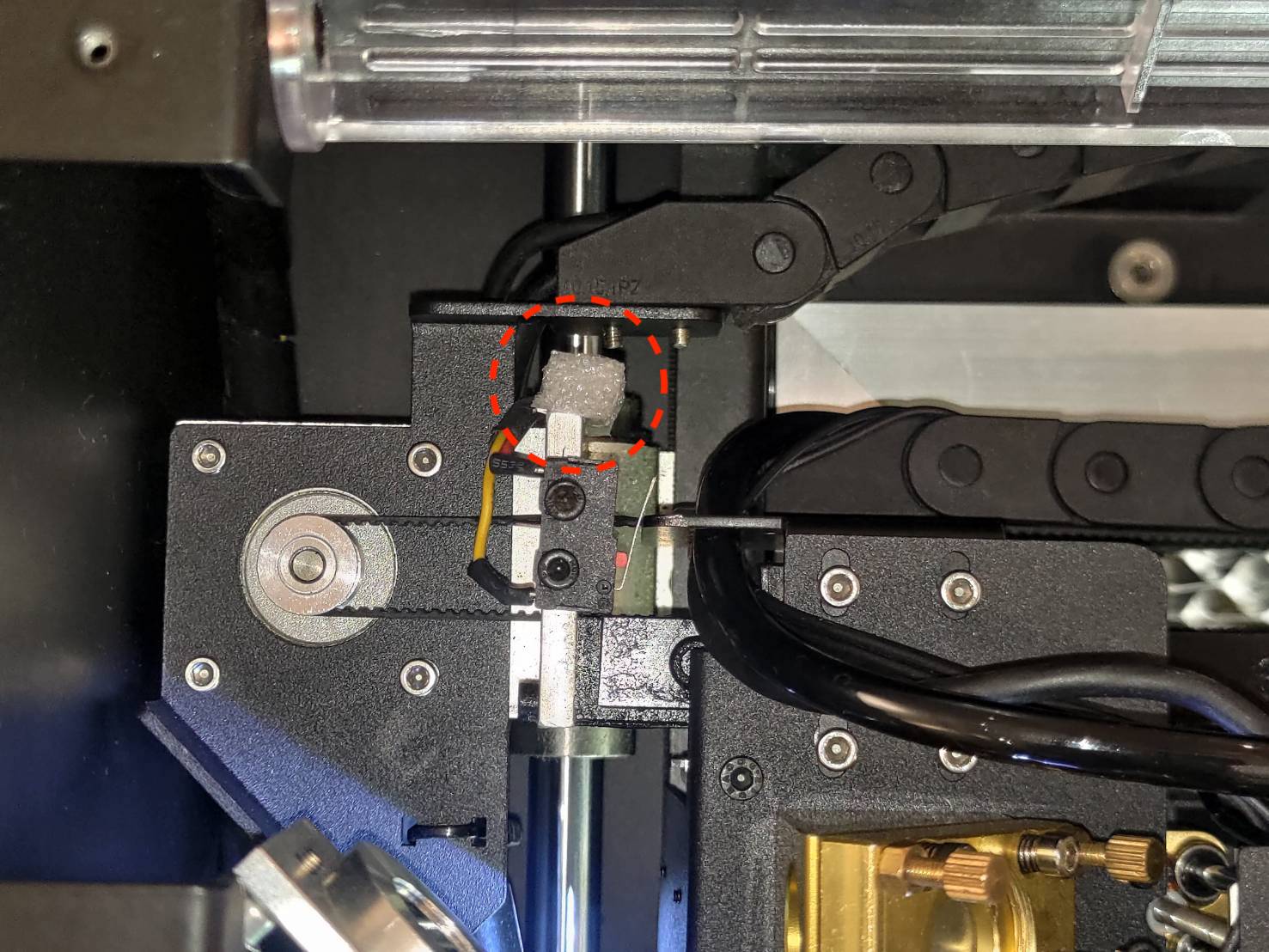

  • Aquí hay una solución rápida. Por favor, añada un trozo de espuma al motor del eje X como se muestra en las fotos de abajo.356326.jpg356327.jpg

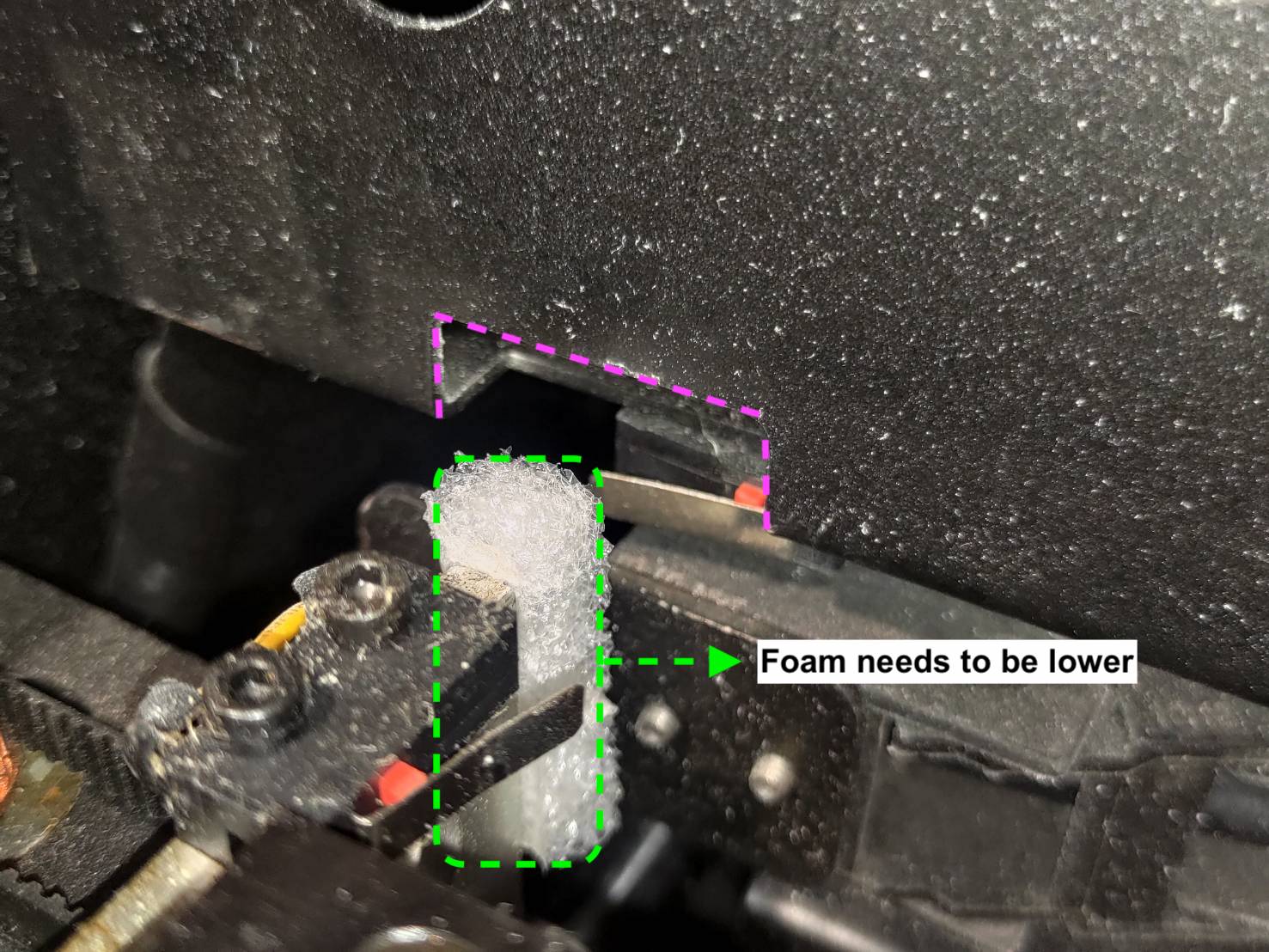

  • Asegúrese de que la espuma esté más baja que el marco. De lo contrario, podría bloquear el camino para llegar al interruptor de límite.

Determine su resultado y la siguiente acción a realizar:

  • La máquina ahora puede hacer homing después de añadir la espuma >> Problema resuelto


Paso 9 - Informe al distribuidor local o al soporte de FLUX:

*La información recopilada, como fotos o vídeos que muestren el problema de su máquina en este artículo, será necesaria para compartirla con el distribuidor o el Soporte de FLUX.

Palabras clave: Problemas de Homing / No se puede hacer homing
