#904 Fallo en el posicionamiento inicial / Problemas de posicionamiento inicial / No se puede posicionar inicialmente

FLUX Support Team
  • Actualización

Descripción

Tenga en cuenta que las causas de un error #904 pueden variar. Es posible que el problema persista después de seguir los pasos a continuación.
Sin embargo, aún puede recopilar información útil para que el equipo de FLUX aclare el problema de manera más efectiva.



Paso 0 - Utilice la lista de verificación para seguir los pasos y registrar los resultados

Esta lista marca todas las pruebas que ha realizado en el tutorial.
Una vez realizadas las pruebas, guarde la lista como documento PDF y envíela a su distribuidor o al equipo de FLUX.

Haga clic en el enlace para acceder a la lista de verificación de solución de problemas #904: #904 Homing Failed - Checklist (Ador)



Paso 1 - Retire el módulo y el material

Retire todo (incluido el módulo) del área de trabajo antes de comenzar para que nada afecte el proceso de homing.





Paso 1.1 - Verifique manualmente si el módulo se puede mover suavemente

  • Apague la máquina y retire el cable de alimentación.
  • Mueva manualmente el cabezal del módulo a las 4 esquinas.



Consulte los siguientes pasos en consecuencia:

  • Si el cabezal del módulo NO se puede mover suavemente, consulte el Paso 1.2

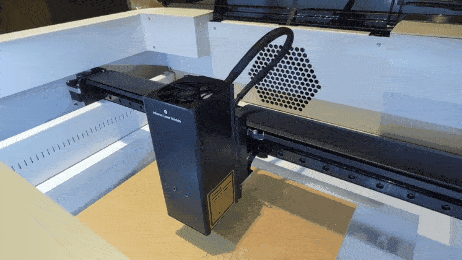

  • Si el cabezal del módulo se puede mover suavemente, como en el .gif anterior, vaya al Paso 2



Paso 1.2 - Lubrique los rieles

  • Consulte el artículo - Lubricación.
  • Después de la lubricación, vuelva a Paso 1 y compruebe si el cabezal del módulo se puede mover suavemente.



Verifique el resultado en consecuencia:

  • Sí, el cabezal del módulo se puede mover suavemente como en el .gif >> Problema resuelto.
  • No, el cabezal del módulo NO se puede mover suavemente >> Problema de hardware: rieles oxidados >>Grabe un video de la situación siguiendo el tutorial, y vaya al Paso 9 para informar del problema.



Paso 2 - Excluir la posibilidad de problemas de firmware

Una instalación fallida del firmware puede causar errores de referencia, y restablecer la configuración de fábrica puede eliminar eficazmente la posibilidad de problemas de firmware.

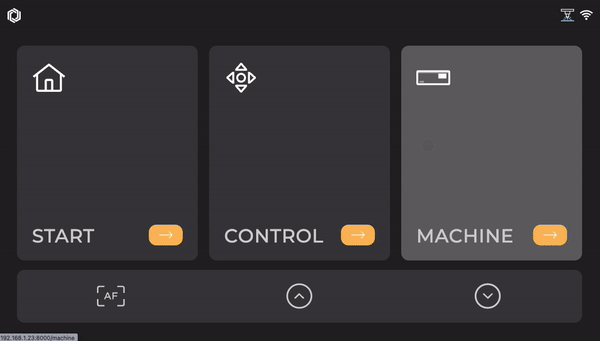

  • Primero, restablezca a los valores de fábrica (Página principal > Máquina > Configuración > Restablecer a valores de fábrica > Sí)
    ezgif.com-gif-maker (4).gif
  • Luego, siga los pasos del enlace sobre Cómo actualizar el firmware de la máquina y asegúrese de que esté actualizado a la última versión.

  • Intente volver a referenciar una vez que se complete la actualización.


Verifique el resultado en consecuencia:

  • Sí, Se referencia con éxito después de los pasos anteriores >> Problema resuelto.
  • No, el problema de referencia persiste después de los pasos anteriores >>Ir a Paso 3



Paso 3- Comprobar las señales de la placa base

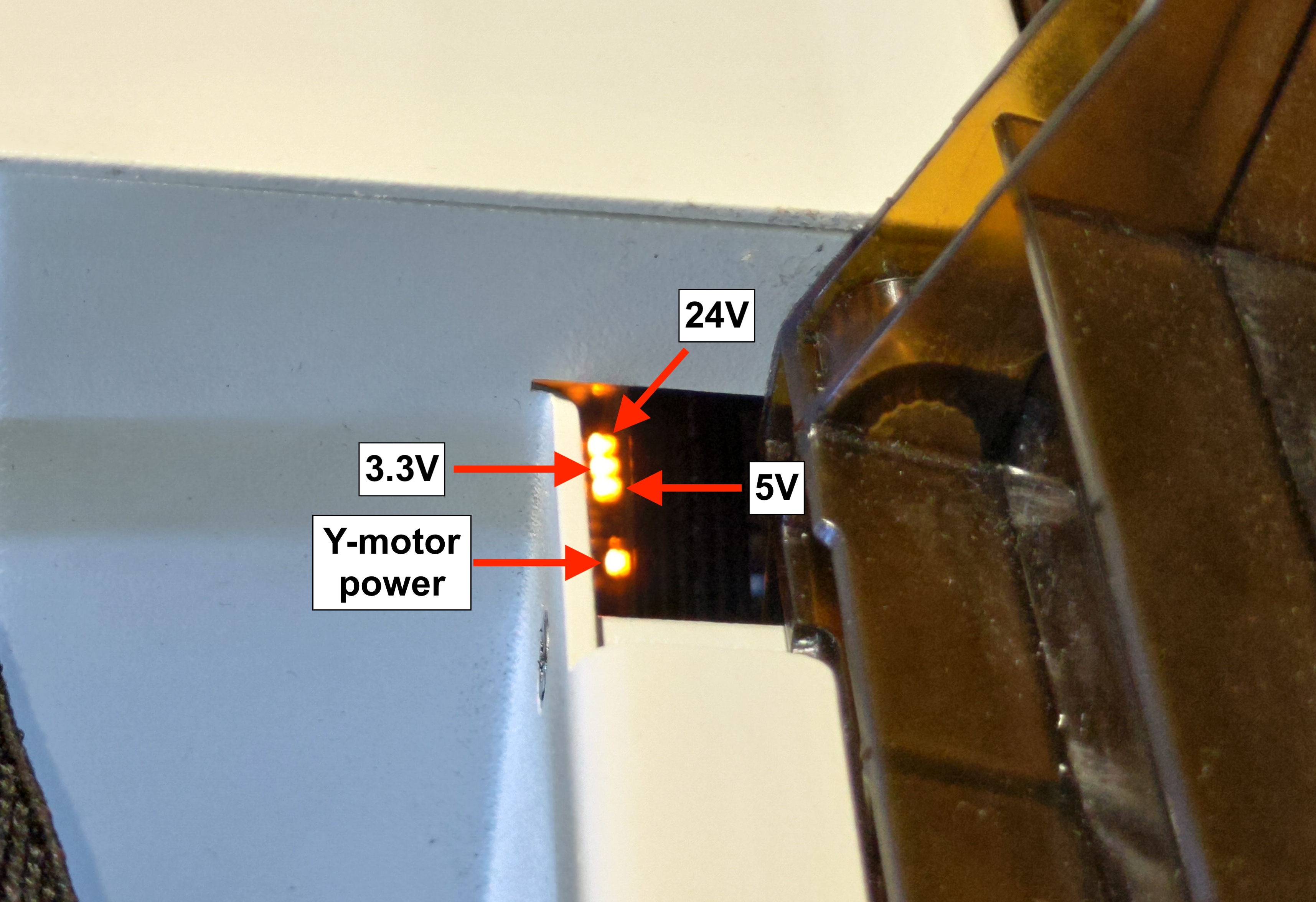

Hay 4 luces LED naranjas en la placa base que representan diferentes partes de la máquina.


Consulte el vídeo sobre cómo encontrar las señales de la placa base

Vídeo



Compruebe si el problema se resuelve en consecuencia:

  • Todas las luces permanecen encendidas y ninguna parpadea >> Ir a Paso 4
  • Una o más luces están apagadas o parpadeando >> Problema de hardware- Placa base o adaptador de corriente averiados >>Grabe un video de la situación siguiendo el vídeo, y vaya al Paso 9 para informar del problema.



Paso 4- Comprobar los interruptores de límite

Un interruptor de límite se utiliza para detener el cabezal láser cuando llega al final.

El interruptor de límite puede estar defectuoso, lo que provoca problemas de homing, que harán que el cabezal láser no se detenga o se detenga demasiado pronto.



Por favor, vea el siguiente vídeo para comprobar si los iconos de su interruptor de límite reaccionan correctamente al ser pulsados.

▵Pulsado = el icono se cierra

▵No pulsado = el icono se abre



Comprobación del interruptor de límite X e Y



Compruebe si el problema se resuelve en consecuencia:

  • Both X&Y axis function >> Ir a Paso 5
  • Solo el eje X tiene problemas >> Problemas de hardware: error en la placa del motor Z o en el conector FPC (30 pines) >> Grabe un vídeo de la situación haciendo referencia a el vídeo y vaya a Paso 9 para informar del problema.
  • Solo el eje Y tiene problemas >> Problemas de hardware: error en la placa del motor Y  >> Grabe un vídeo de la situación haciendo referencia a el vídeo y vaya a Paso 9 para informar del problema.
  • Ninguno de los ejes X o Y funciona >> Problemas de hardware: Error de mal funcionamiento de la placa principal o del conector FPC (38 pines) >> Grabe un vídeo de la situación, haciendo referencia a el vídeo y vaya a Paso 9 para informar del problema.
  • Ruido inusual al volver al origen, no se pudo entrar en el menú de mantenimiento >> Ir a Paso 6



Paso 5 - Compruebe si el módulo AF funciona

Pruebe la función de la placa principal haciendo clic en el botón AF.


Haga clic en el botón AF para ver si funciona bien.

Verifique el resultado en consecuencia:

  •
  •
  •
  • Sí, el eje Z se mueve correctamente y el AF funciona >> Paso 6
  • No, el eje Z se mueve, pero el AF no puede enfocar correctamente/se mueve aleatoriamente >> Problema de hardware: mal funcionamiento de la placa principal >> Grabe un vídeo de la situación haciendo referencia a el vídeo, y vaya a Paso 9 para informar del problema.
  • No, el eje Z no se moverá >>Problema de hardware: mal funcionamiento de la placa principal >> Grabe un vídeo de la situación haciendo referencia a el ejemplo, y vaya a Paso 9 para informar del problema.



Paso 6 - Vea si los interruptores de límite se activan AUTOMÁTICAMENTE

Compruebe si se producen los casos de los vídeos a continuación.
(El cabezal del módulo comienza a hacer ruidos fuertes y no se detiene al moverse hacia la esquina superior o izquierda).

Vídeo 1- Fallo de límite Y


Vídeo 2- Fallo de límite X


Verifique el resultado en consecuencia:

  • Sí,  el mismo problema que video 1 se mostró >> Paso 7
  • Sí,  el mismo problema que video 2 se mostró >> Paso 8
  • No, ninguno de los problemas en los videos ocurrió >> Problema de hardware- Placas de motores X e Y/placas de motor Z/placas de motor X >> Grabe un vídeo de la situación haciendo referencia a el ejemplo, y vaya a Paso 9 para informar del problema.



Paso 7- Ajuste de nivelación del eje X

Siga los pasos en el siguiente enlace para verificar y ajustar la nivelación del eje X-
Ajuste de nivelación del eje X



Verifique el resultado en consecuencia:

  • Nivel confirmado, posicionamiento inicial exitoso>> Problema resuelto



Paso 7.1 - Extender la superficie de contacto del interruptor de límite del eje Y

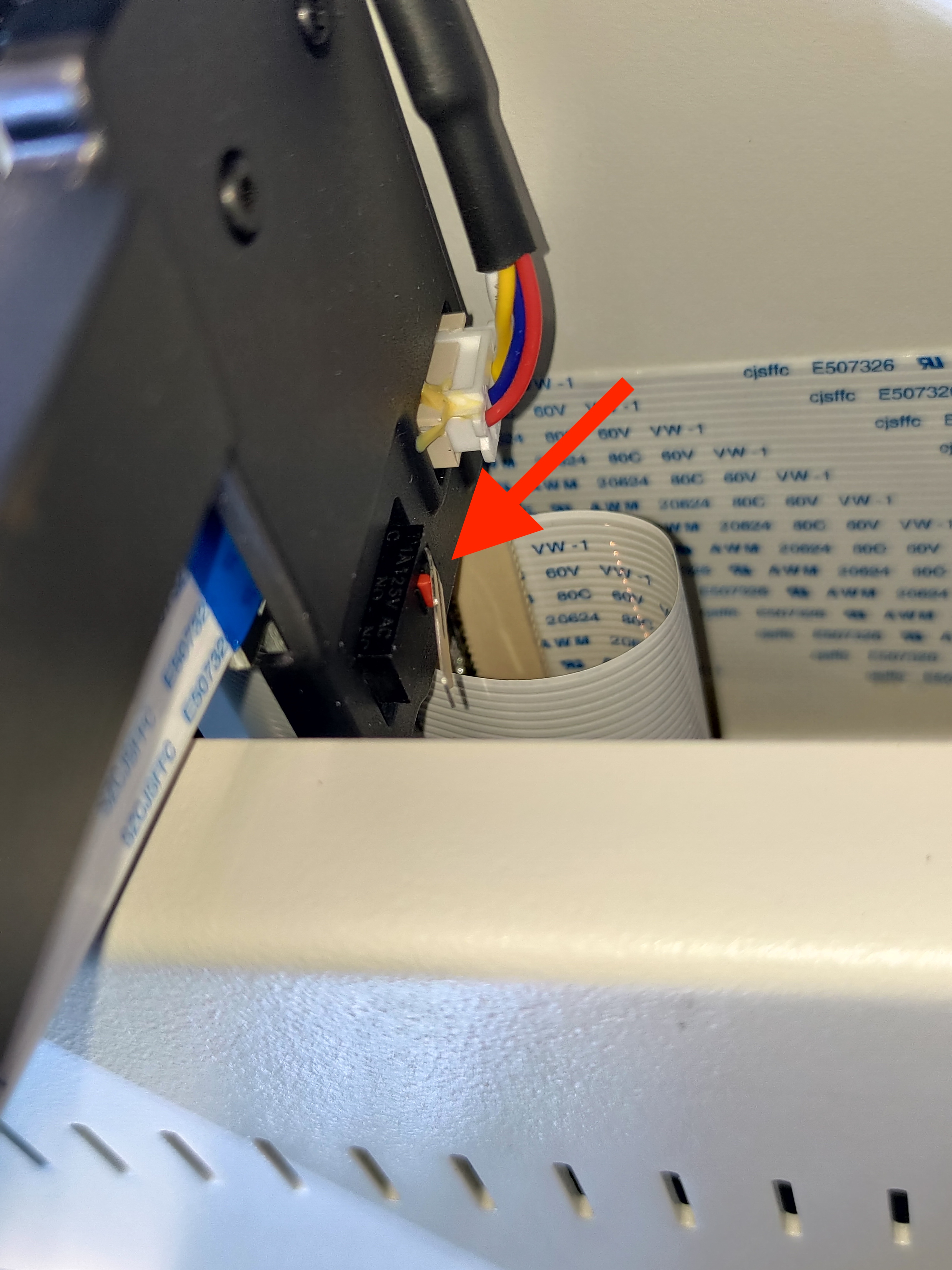

La pestaña de metal en el interruptor de límite puede desgastarse con el tiempo, afectando la sensibilidad de la activación del interruptor de límite.379060.jpg

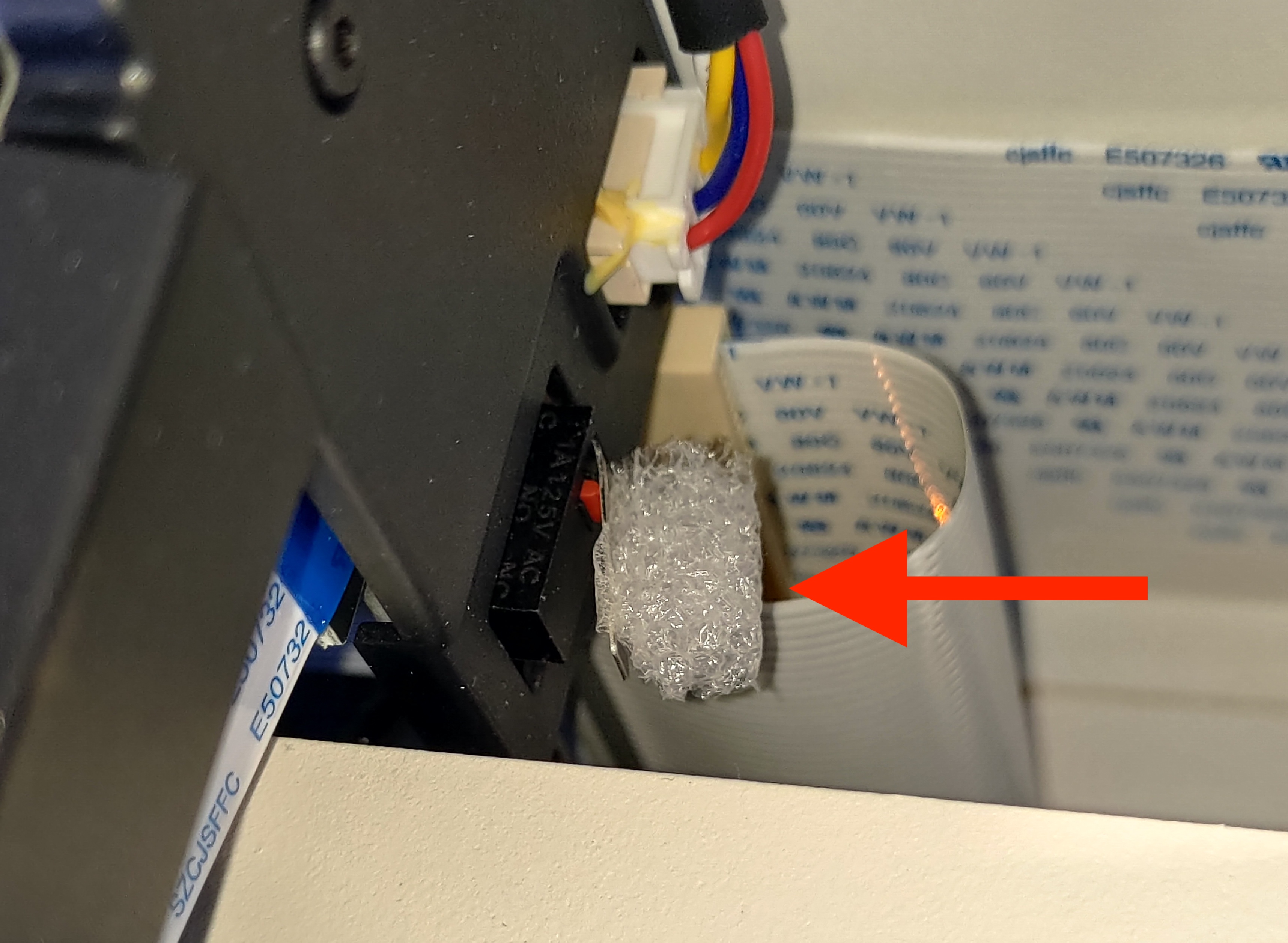

Como se muestra en la imagen a continuación, agregar un trozo de espuma o material similar a la pestaña puede temporalmente solucionar el problema de que la placa de metal no haga contacto con el interruptor de límite del eje Y.379056.jpg

Compruebe el resultado en consecuencia:

  • Después de extender, el homing se realiza con éxito. >> Problema resuelto
  • Fallo de homing >> Problema desconocido >> Grabe un video de la situación haciendo referencia al ejemplo y vaya a Paso 9 para informar del problema.



Paso 8 - Compruebe si el cable está interfiriendo

A veces, si los cables no están organizados correctamente, puede afectar la activación del interruptor de límite del eje X, lo que resulta en un fallo de homing.



Compruebe el resultado en consecuencia:

  • Sí >> Después de los ajustes, el homing se realiza con éxito.  >> Problema resuelto



Paso 8.1 - Extender la superficie de contacto del interruptor de límite del eje X

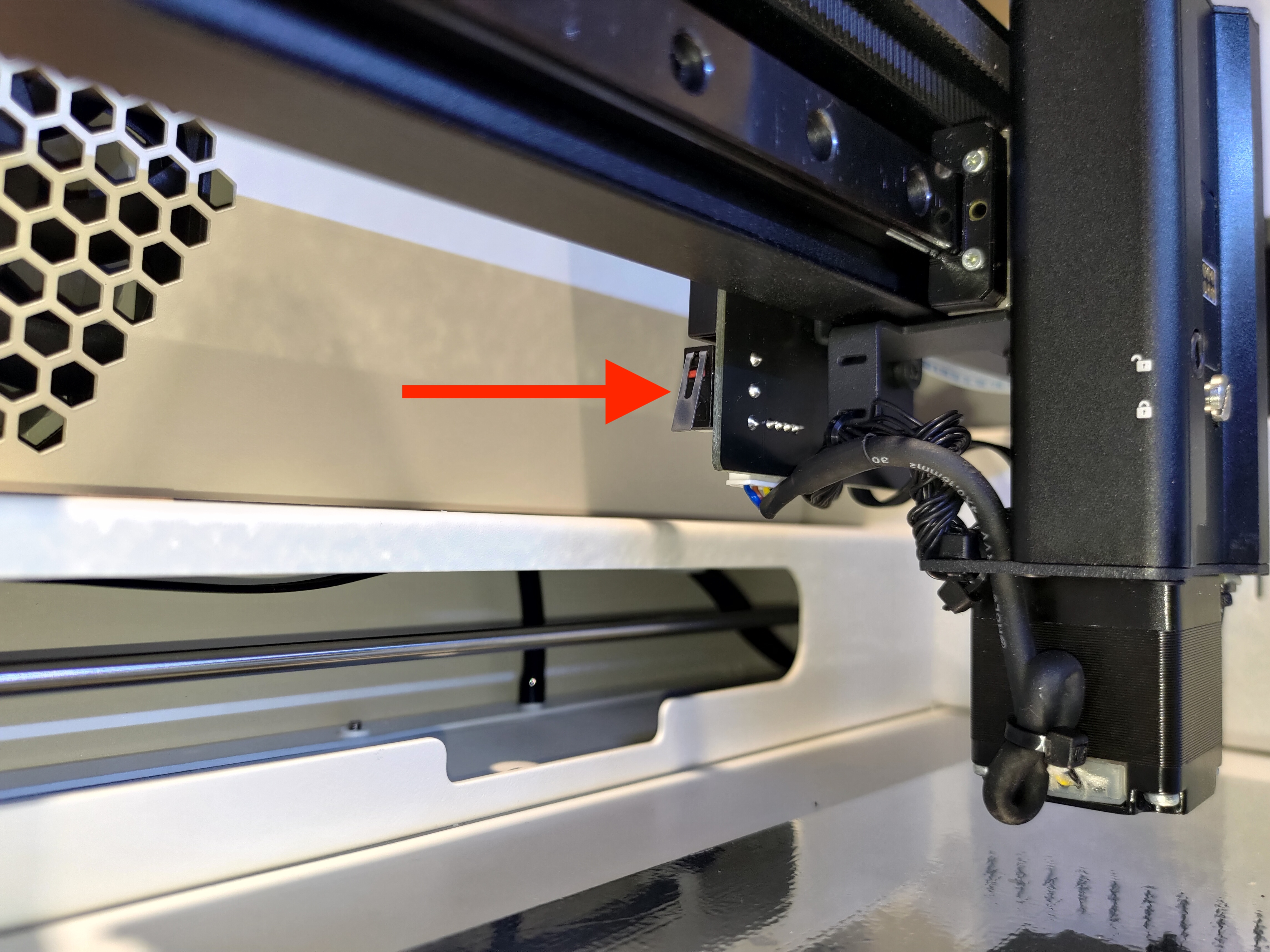

La pestaña de metal en el interruptor de límite puede desgastarse con el tiempo, afectando la sensibilidad de la activación del interruptor de límite.379061.jpg

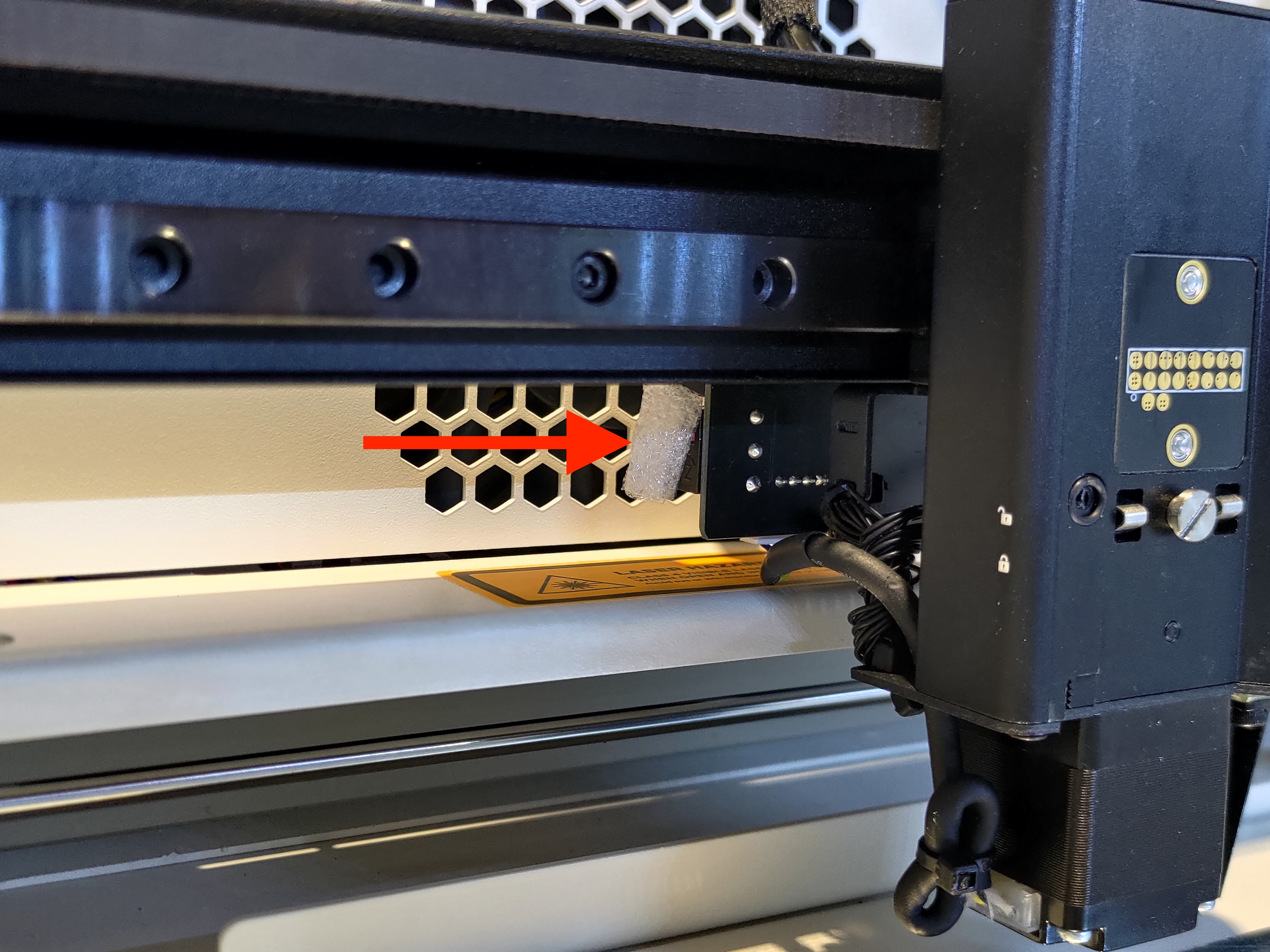

Como se muestra en la imagen a continuación, agregar un trozo de espuma o material similar a la pestaña puede temporalmente solucionar el problema de que la placa de metal no haga contacto con el interruptor de límite del eje X.379059.jpg



Compruebe el resultado en consecuencia:

  • Después de extender, el homing se realiza con éxito. >> Problema resuelto
  • Fallo de homing >> Problema desconocido >> Grabe un video de la situación haciendo referencia al ejemplo y vaya a Paso 9 para informar del problema.



Paso 9 - Contactar con el servicio de atención al cliente

*La información recopilada, como fotos o videos que muestran el problema de su máquina en este artículo, será necesario compartirla con el distribuidor o con el soporte de FLUX.
