2-2 Objeto de trayectoria

Un objeto de trayectoria en un software de edición vectorial es como un dibujo hecho de puntos conectados, llamados nodos. Puedes crear una trayectoria usando la herramienta de pluma o cambiar formas como texto, rectángulos, óvalos y polígonos en una trayectoria.

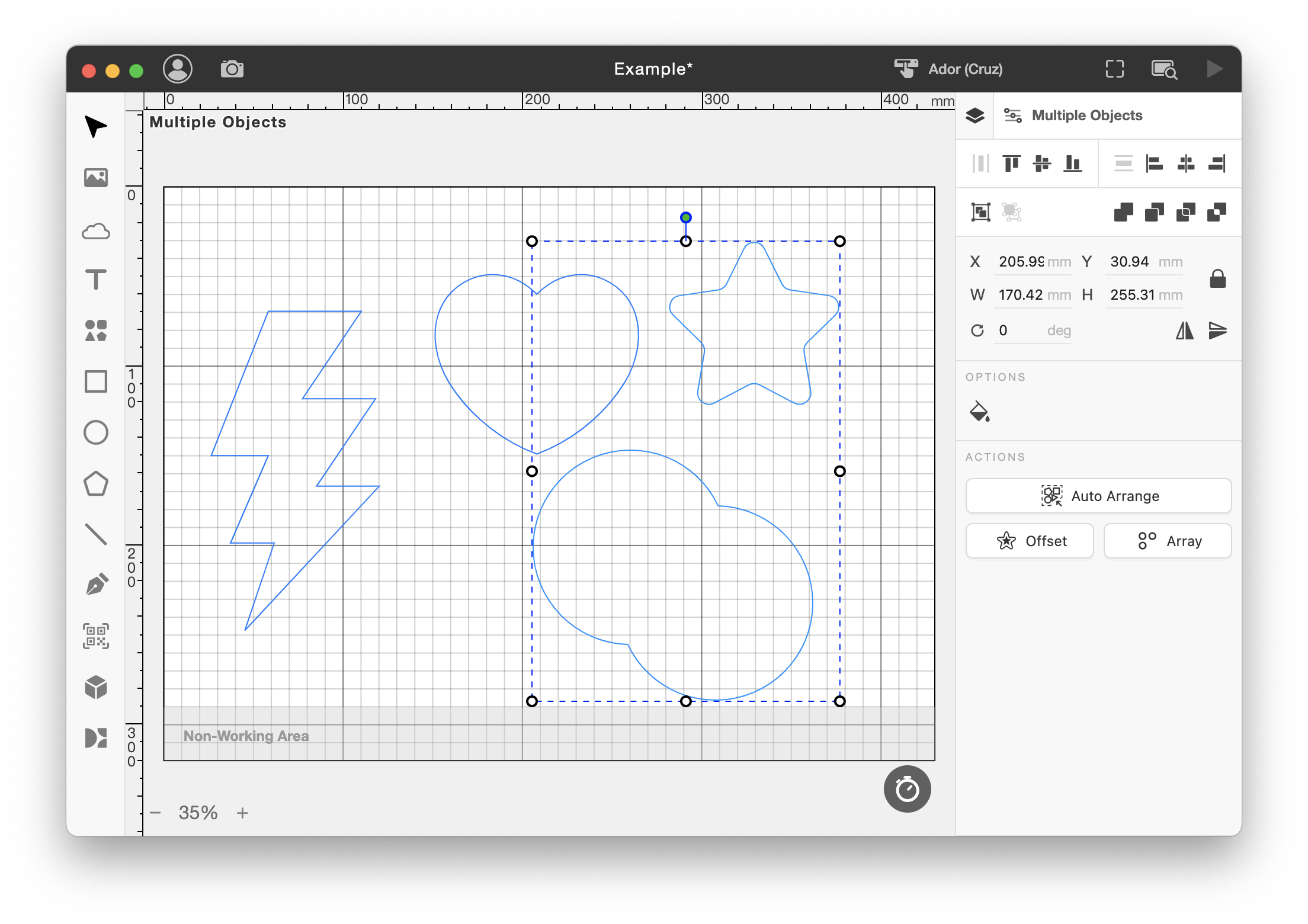

Cuando tienes más de una trayectoria o forma, puedes combinarlas de diferentes maneras usando acciones especiales llamadas operaciones booleanas. Estas acciones te permiten unir trayectorias (unión), encontrar donde se superponen (intersección), restar una trayectoria de otra (sustracción), o mostrar las diferencias entre ellas (diferencia).

Operación Booleana

Icono	Operación	Descripción
	Unión	Combina múltiples gráficos vectoriales cerrados en uno.
	Sustracción	Elimina las partes superpuestas de dos gráficos vectoriales cerrados. Se mantiene el color de la capa superior si están en diferentes capas.
	Intersección	Mantiene solo las partes superpuestas de los gráficos vectoriales cerrados. Se mantiene el color de la capa seleccionada si están en diferentes capas.
	Diferencia	Mantiene solo las partes no superpuestas de los gráficos vectoriales cerrados. Se mantiene el color de la capa seleccionada si están en diferentes capas.

Opciones

Relleno

Crea un relleno para el objeto de trayectoria para grabar o imprimir.

Acciones

Organizar Automáticamente

Reorganiza automáticamente los objetos dentro del espacio mínimo.

Desplazamiento

Extiende o reduce el contorno de los objetos de trayectoria.

Matriz

Crea un diseño repetitivo de los objetos de trayectoria.
