3-2 Käyräkaiverrus

Soveltuvat materiaalit

Sitä voidaan käyttää materiaaleille kuten puu, mattapintainen akryyli, kangas ja muut heijastamattommat ja läpinäkymättömät materiaalit.

Heijastavat ja läpinäkyvät materiaalit, kuten lasi ja kiiltävä akryyli, voivat johtaa huonoon kohdistukseen punaisen valon heikon näkyvyyden vuoksi, mikä voi vaikuttaa kohdistustuloksiin.

Kaarikaiveruksen rajoitukset

1. Esineen korkeusero

• Käytettäessä 4 mm:n polttoväliä esineen korkeuseron tulee olla alle 1,8 cm.
• Käytettäessä 16 mm:n polttoväliä esineen korkeuseron tulee olla alle 3 cm.

• On suositeltavaa käyttää 16 mm:n polttovälitilaa syvempien esineiden kaivertamiseen. (16 mm:n polttovälin vaihto-opas.)

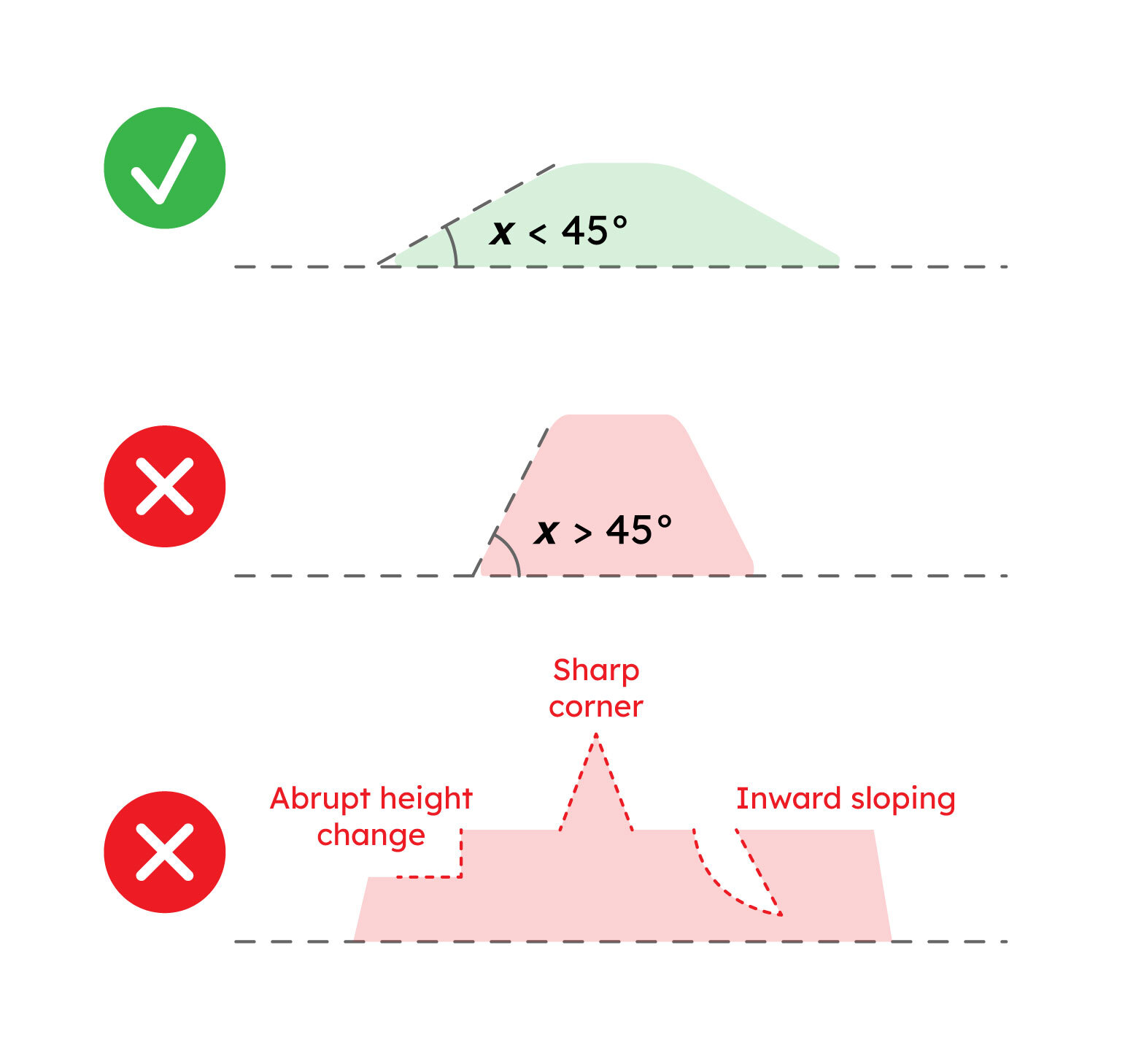

2. Esineen kallistuskulma

Esineen kallistuskulman tulee olla alle 45°.

Vältä jyrkkiä, nopeasti laskevia pintoja.

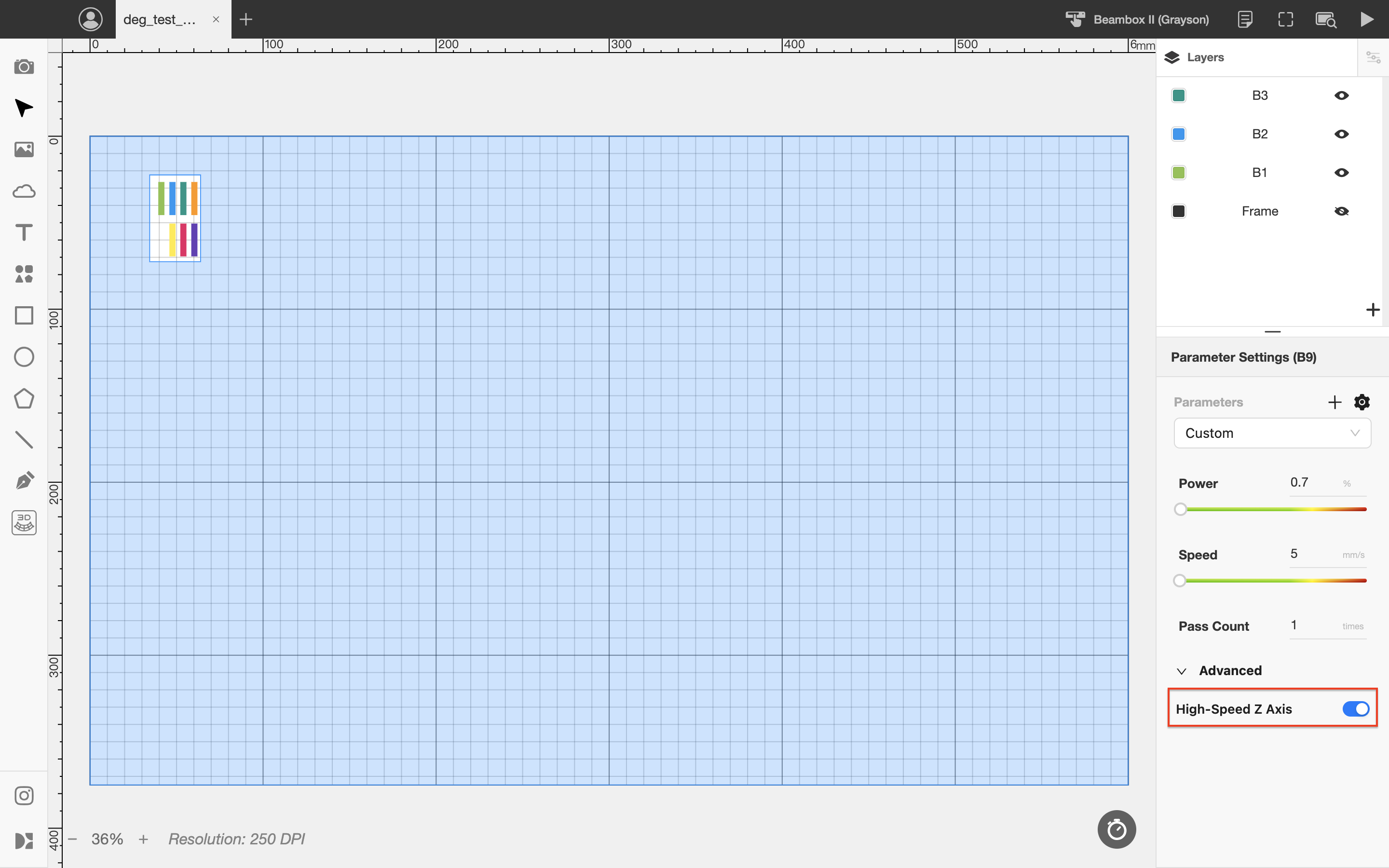

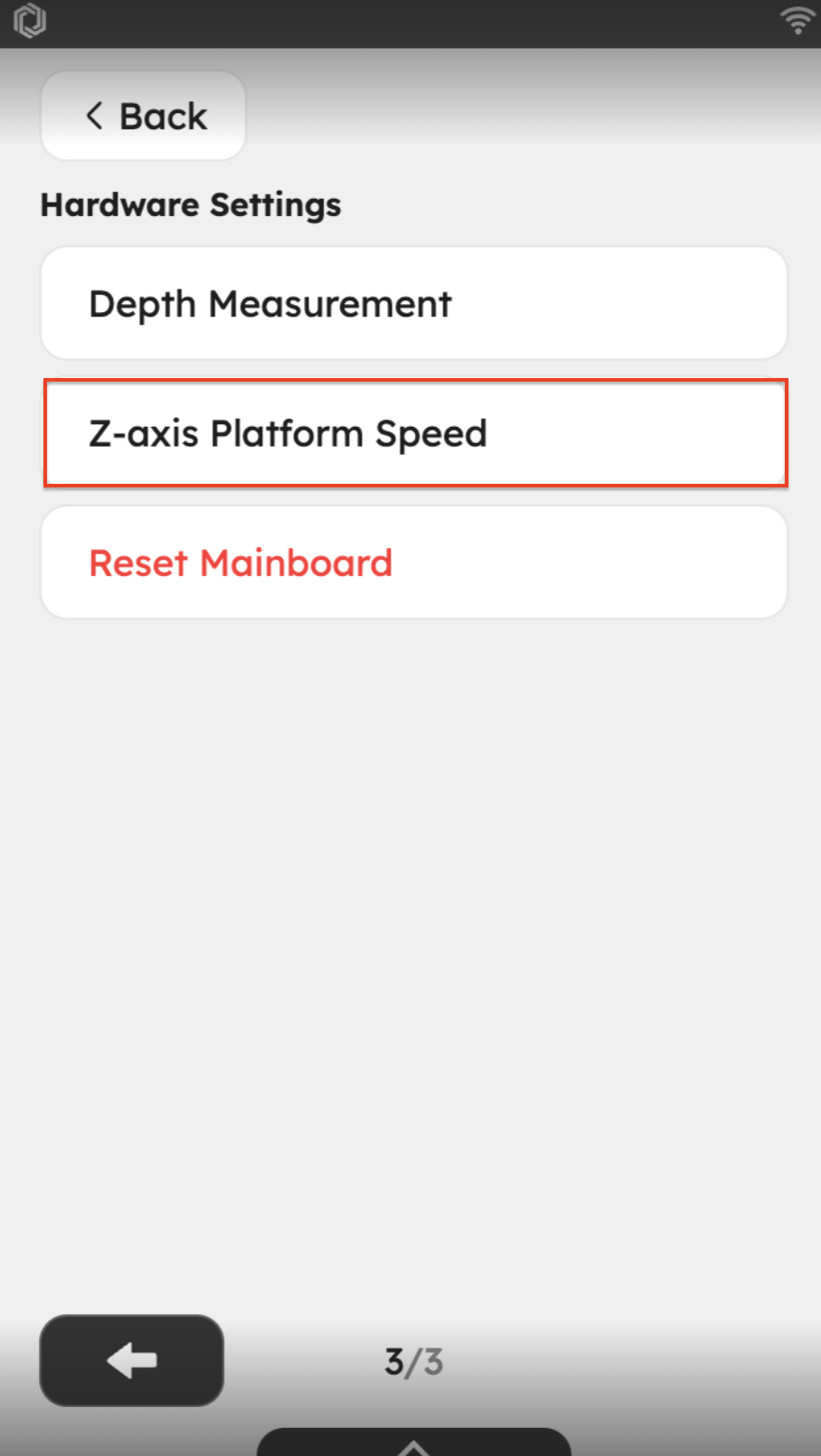

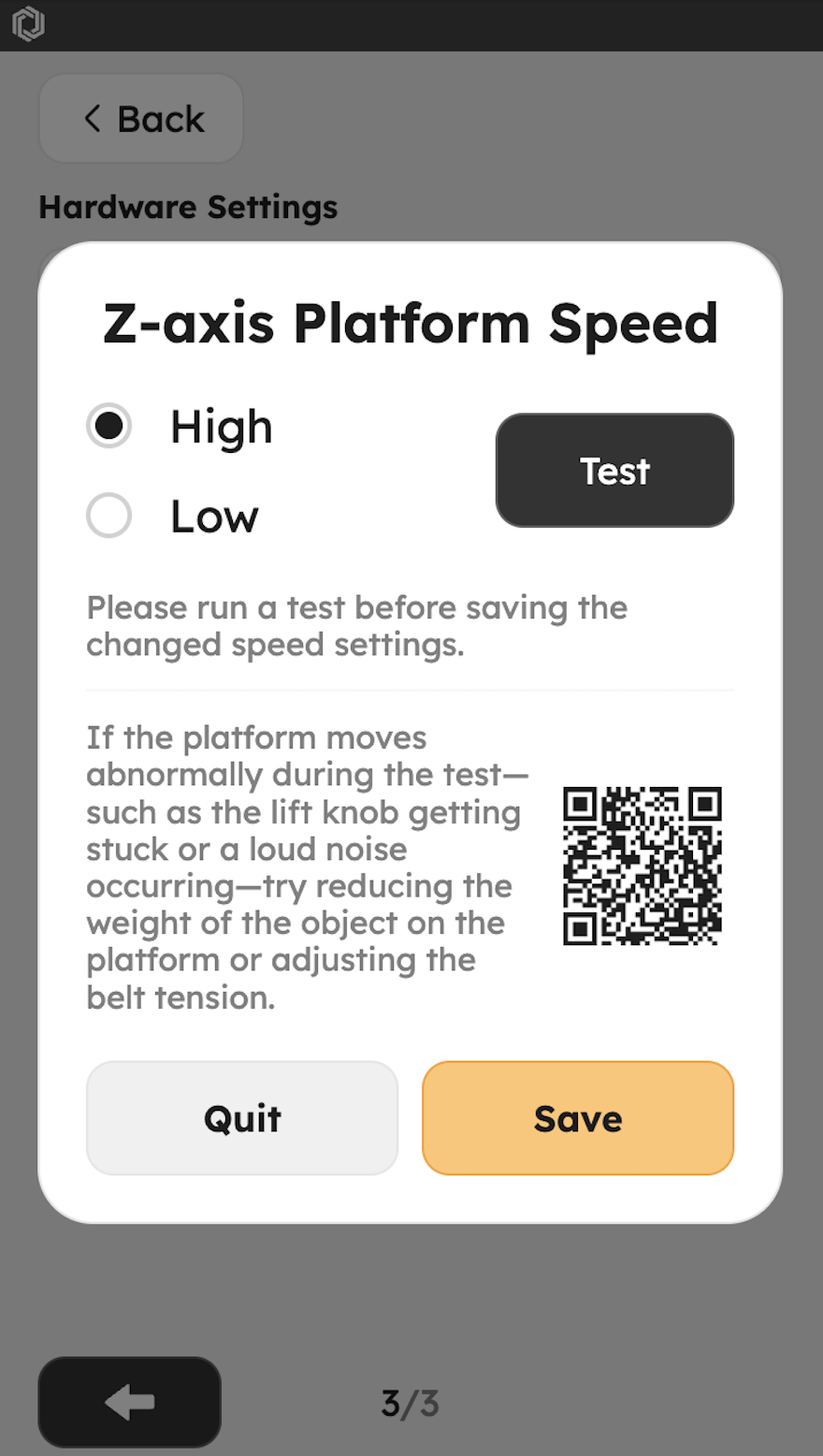

3 Nopea Z-akseli (lisätty versiossa 2.5.0)

Nopea Z-akseli on vaihtoehto, joka on suunniteltu nopeuttamaan Z-akselin liikettä. Kun se on käytössä, se mahdollistaa suuremmat nopeusparametrit, mikä lyhentää merkittävästi kaarevien pintojen kaivertamisaikaa. Suurilla nopeuksilla tapahtuvien kiihdytysten ja hidastusten vuoksi se voi kuitenkin aiheuttaa epätasaisuuksia kaiverussyvyydessä tai vaakasuoria raitoja.

Siksi on suositeltavaa tehdä testikaiverrus ennen lopullista työtä käytettäessä nopeaa Z-akselia.

4. Kaiverrusnopeus ja suositellut parametrit

Kaarikaiverrustehtävän enimmäisnopeus on rajoitettu 50 mm/s.
Suositellut parametrit ovat:

5. "Nykyinen sijainti" -toiminnon käyttöä ei suositella

Kaarikaiveruksessa mitatun tarkennusarvon on vastattava tarkasti oikeita suhteellisia koordinaatteja huonojen kaiverrustulosten tai työkappaleen törmäysriskin välttämiseksi. Tämän vuoksi "Nykyinen sijainti" -kaiverrusmenetelmän käyttöä ei suositella.

Jos joudut käyttämään sitä, varmista, että laserpää on tarkalleen laserpolun aloituspisteessä.

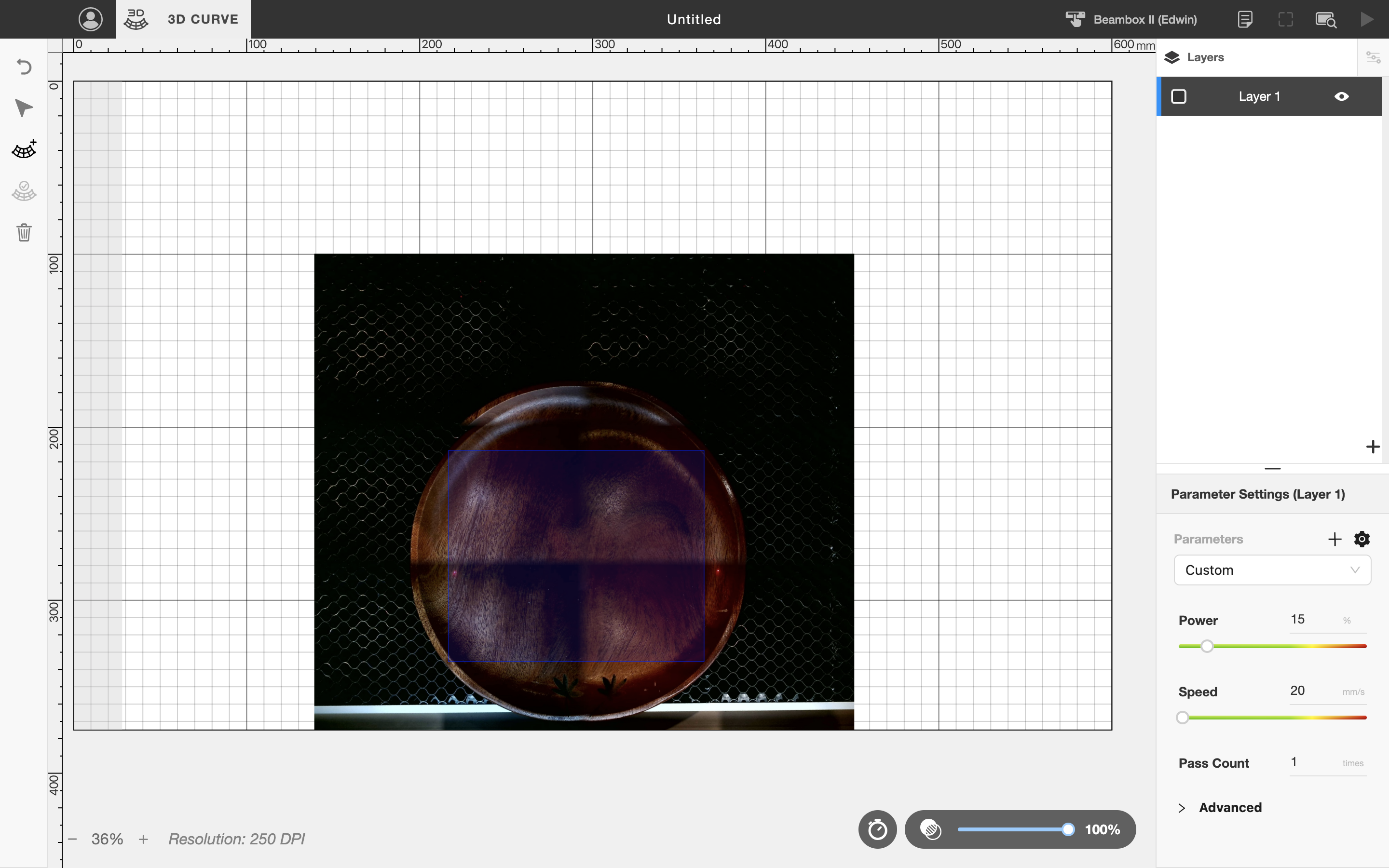

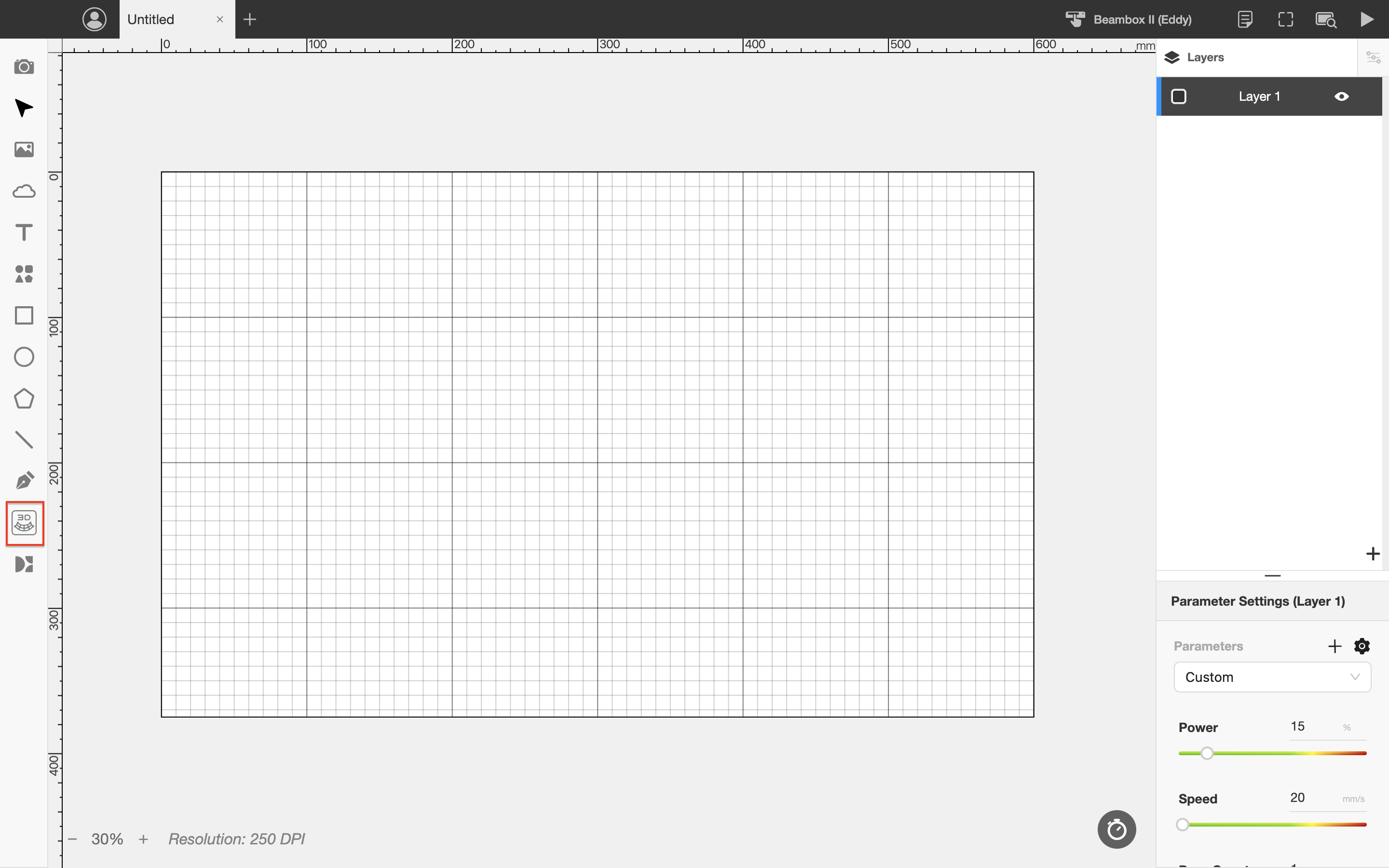

1. Siirry pintakaiverrustilaan napsauttamalla pintakaiverruskuvaketta.

2. Valitse kaiverrettava alue

   Koska 16 mm:n polttovälin tilassa kuvien kaappaamisessa esiintyy huomattavia paikoitusvirheitä, suosittelemme käyttämään 4 mm:n polttovälin tilaa. Vaihtoehtoisesti voit käyttää kehyksen esikatselua kaarikaiverrusasennon arvioimiseen.

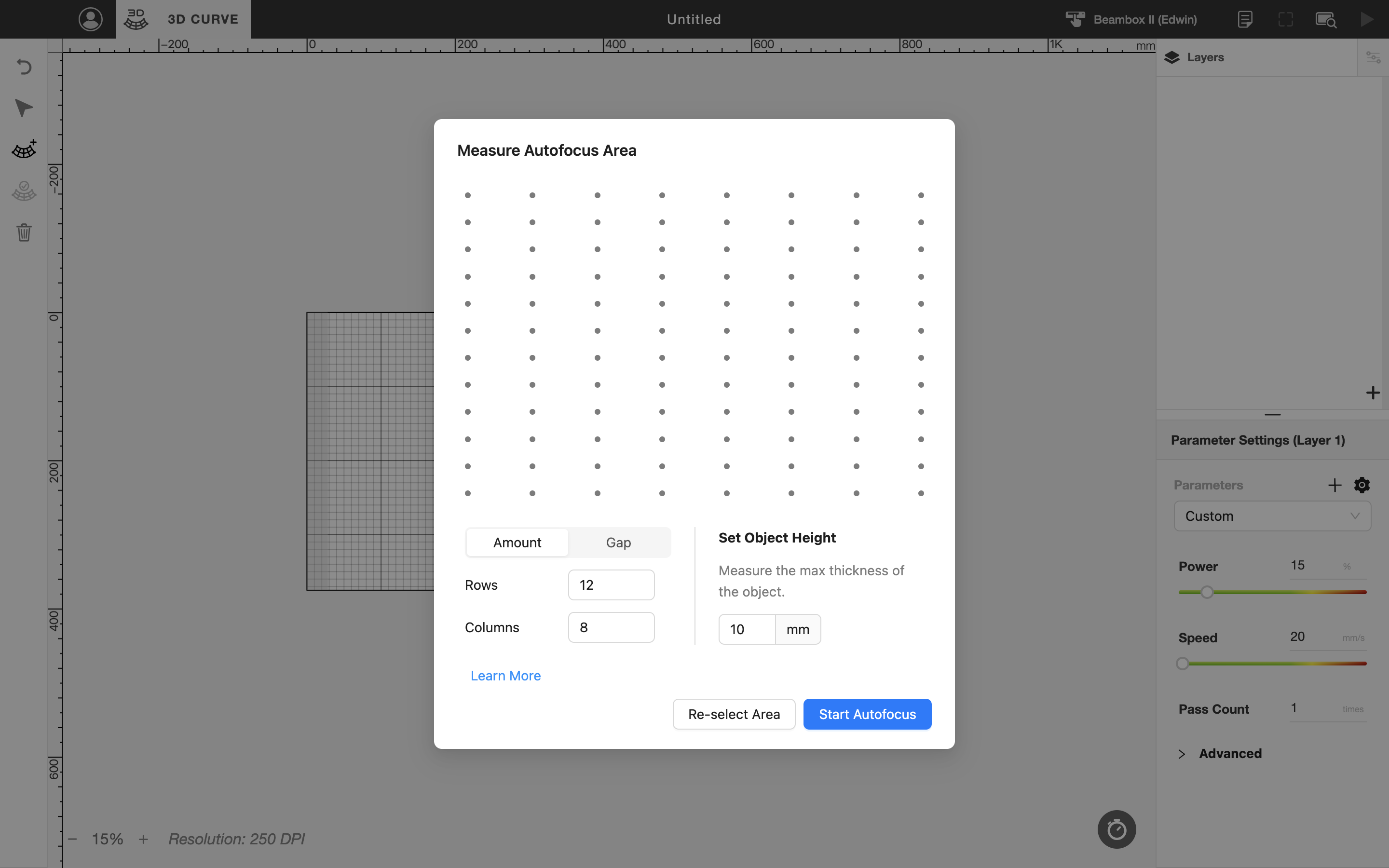

3. Valitse tarkennuspisteet ja syötä kohteen korkeus

   Voit valita tarkennuspisteiden määrän. Suurempi tarkennustiheys tuottaa yksityiskohtaisemman pintamallin, mutta pidentää tarkennusaikaa.

   Syötä kaiverrettavan kohteen enimmäiskorkeus turvallisen Z-akselin liikeradan laskemiseksi ja törmäysten välttämiseksi käytön aikana.



4. Hanki vertailupisteet

   Ennen tarkennuksen aloittamista sinun on hankittava vertailuarvo. Laske tarkennusanturi, siirrä se kaiverrettavan kohteen korkeimpaan kohtaan ja vahvista tarkennus painamalla.

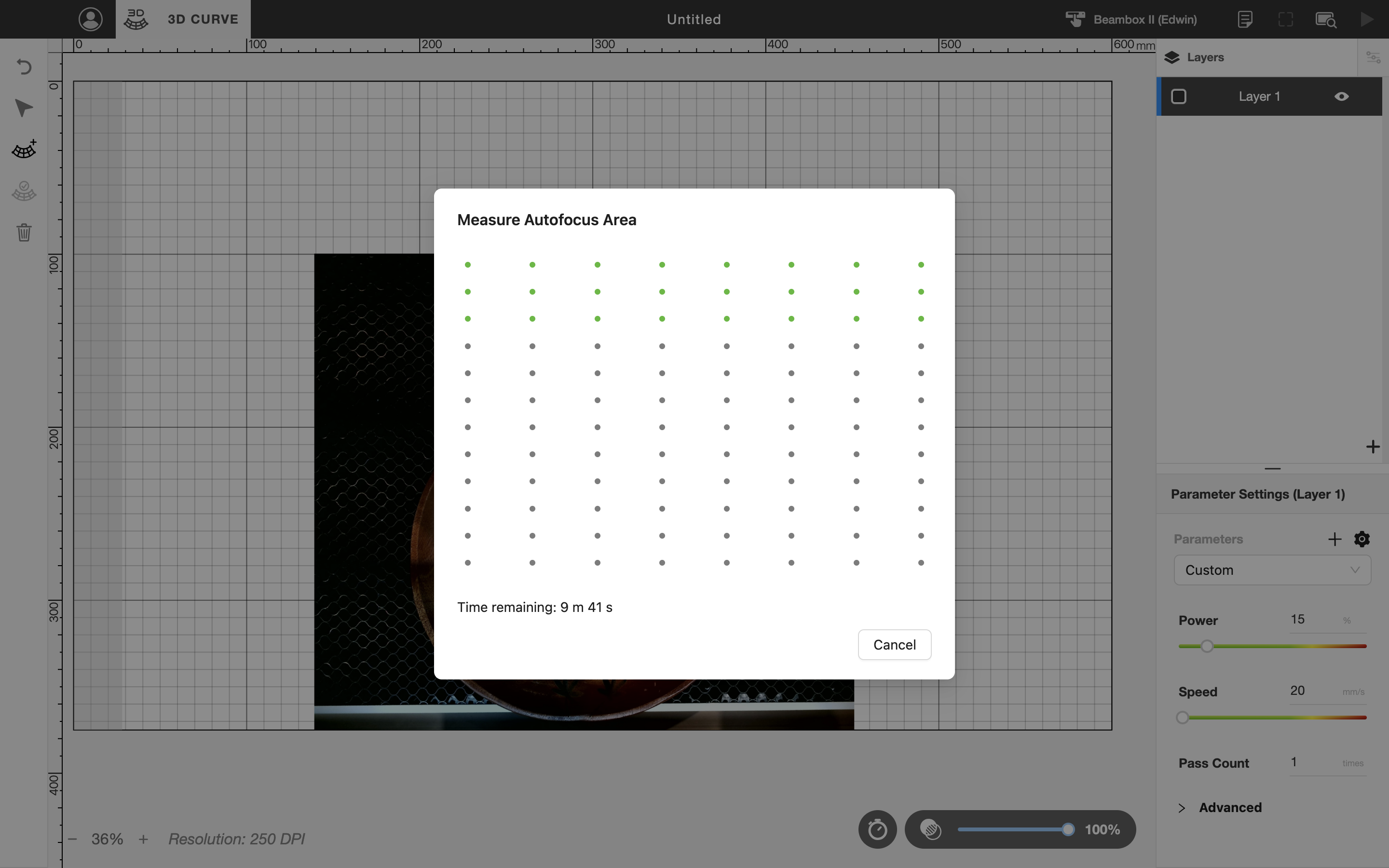

5. Aloita tarkennus

   Vertailupisteiden hankkimisen jälkeen laserpää nollautuu ja aloittaa punaisen valon tarkennusprosessin. Älä sulje ikkunaa tai käytä ohjauspaneelia tarkennuksen aikana, jotta prosessi ei keskeydy. Onnistuneesti tarkennetut pisteet muuttuvat vihreiksi.


6. Tarkennus valmis

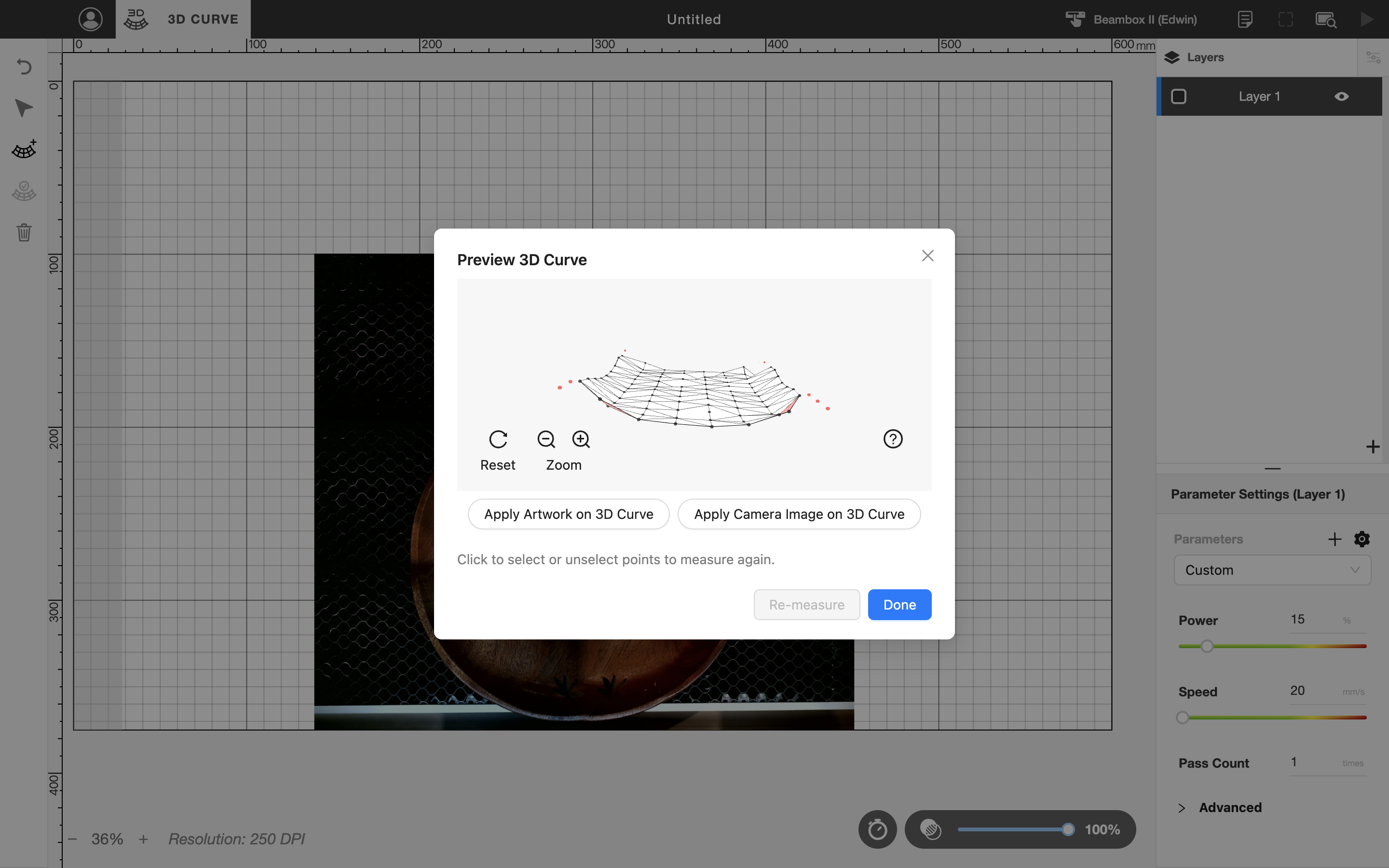

   Tarkennuksen jälkeen luodaan pintamalli. Voit vetää ja kiertää sitä hiirellä vahvistaaksesi tarkennustulokset.
7. Vahvista tarkennustulokset

   Punaiset pisteet osoittavat tarkennuksen epäonnistumisen. Valitse epäonnistunut tarkennuspiste selvittääksesi epäonnistumisen syyn.

   Yleisiä tarkennusvirheitä ovat "Punaisen valon mittausvirhe" ja "Kohde ylittää mitattavan etäisyyden". Jos kohtaat virheen, tarkista:

   • Onko tarkennuspiste liian alhaalla, esimerkiksi hunajakennolevyssä.
   • Onko punainen valotäplä selvästi näkyvissä ilman sumentumista tai liiallista heikkoutta.
   • Onko laitteen ympärillä ympäröivää valoa, joka voisi häiritä punaisen valon tarkennusta.

8. Tarkenna uudelleen

   Jos haluat tarkentaa uudelleen tiettyyn pisteeseen, lähennä suunnitelmaa ja valitse haluttu tarkennuspiste suorittaaksesi tarkennuksen uudelleen.



9. Tarkista suunnitelma

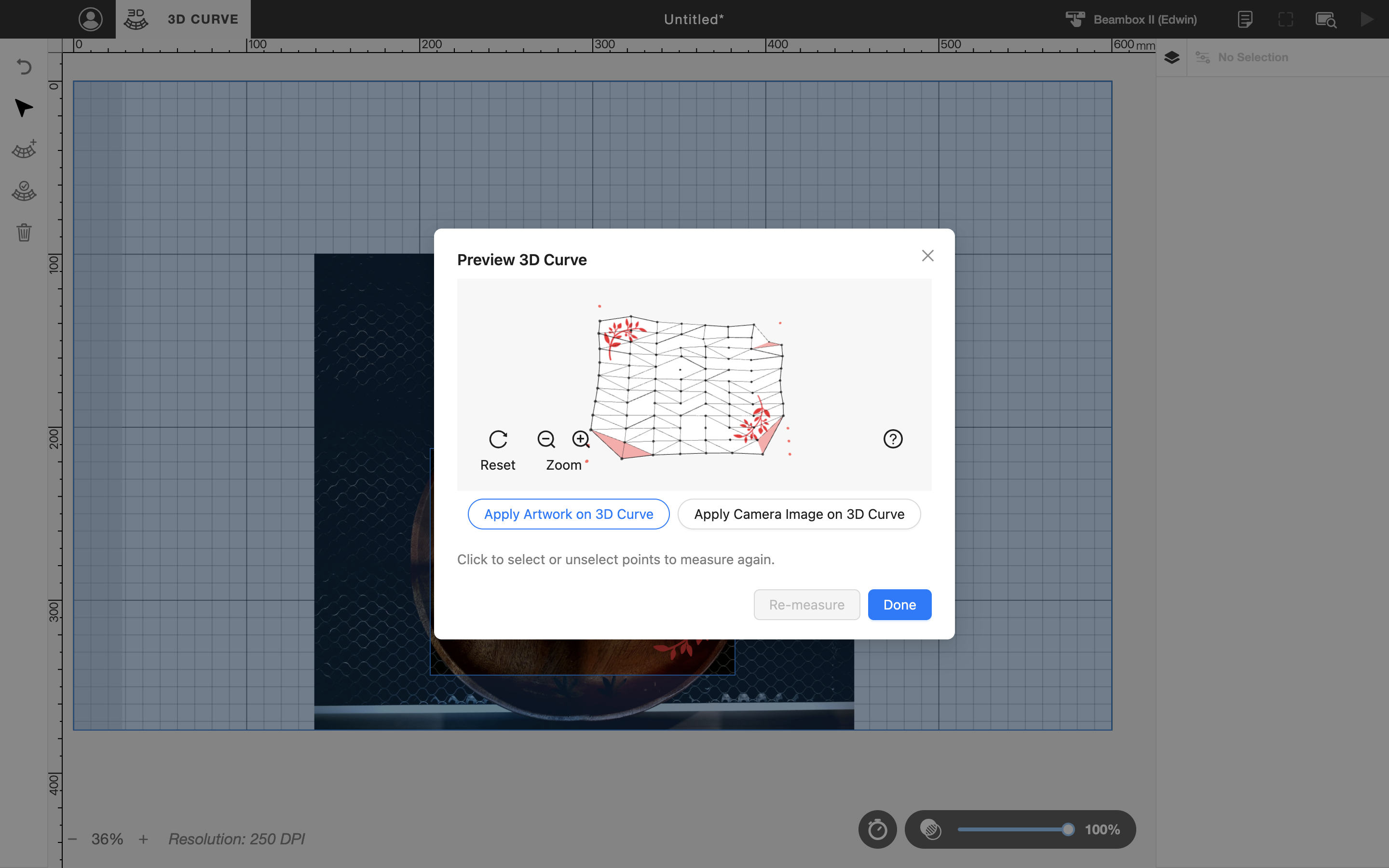

   Tarkennuksen jälkeen voit napsauttaa alla olevaa painiketta projisoidaksesi nykyisen suunnitelman luotuun pintamalliin, mikä auttaa vahvistamaan suunnitelman sijainnin selkeämmin.Huomio: Alueet, joiden korkeusero ylittää 45 astetta, merkitään punaisella osoittaen, että ne ylittävät suurimman kaiverrettavan kulman. Vältä sijoittamasta kuvioita punaisella merkityille alueille.

10. Lähetä käyräkaiverrustehtävä

    Säädettyäsi suositellut parametrit, lähetä tehtävä aloittaaksesi käyräkaiverrusprosessin.
