Beambox II - Läpivientilisäosa (Laitteiston asennus)
Kuvaus
Läpivientitoiminto on suunniteltu pitkien, työskentelyalueen ylittävien esineiden kaivertamiseen. Se mahdollistaa suurten suunnittelutiedostojen automaattisen jakamisen useisiin työskentelyalueisiin, helpottaen kaivertamista osissa.
Käyttörajoitukset
Beambox II:n syöttöaukon kokorajoitusten vuoksi hyväksyttävä työkappaleen leveys on tyypillisesti 350mm, kun taas pituus on rajoittamaton.
Vaihe 1 - Ota läpivientitila käyttöön

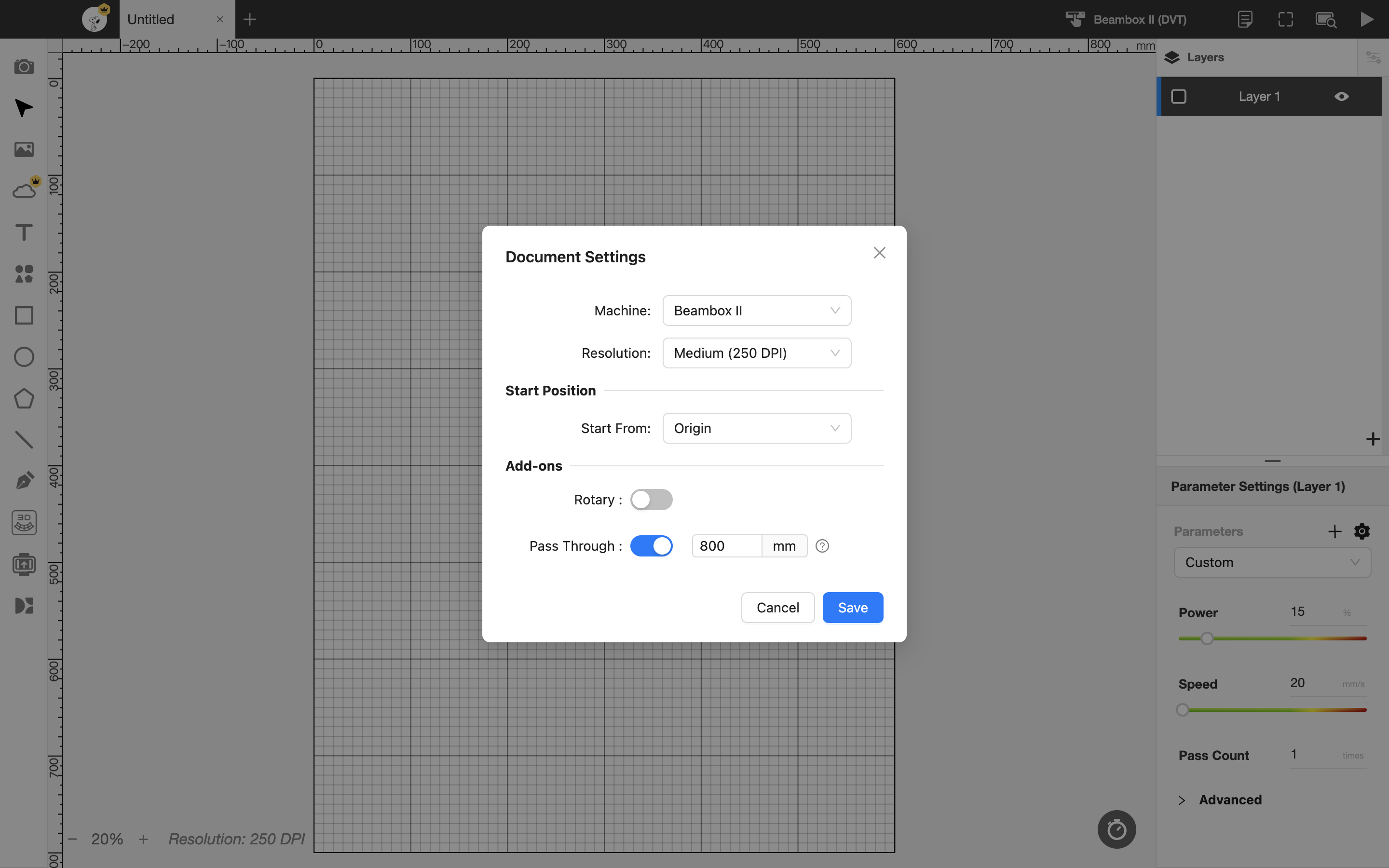

Ota dokumenttiasetuksissa käyttöön Läpivienti -vaihtoehto ja määritä haluttu työskentelyalue.
Vaihe 2 - Tuo objektit

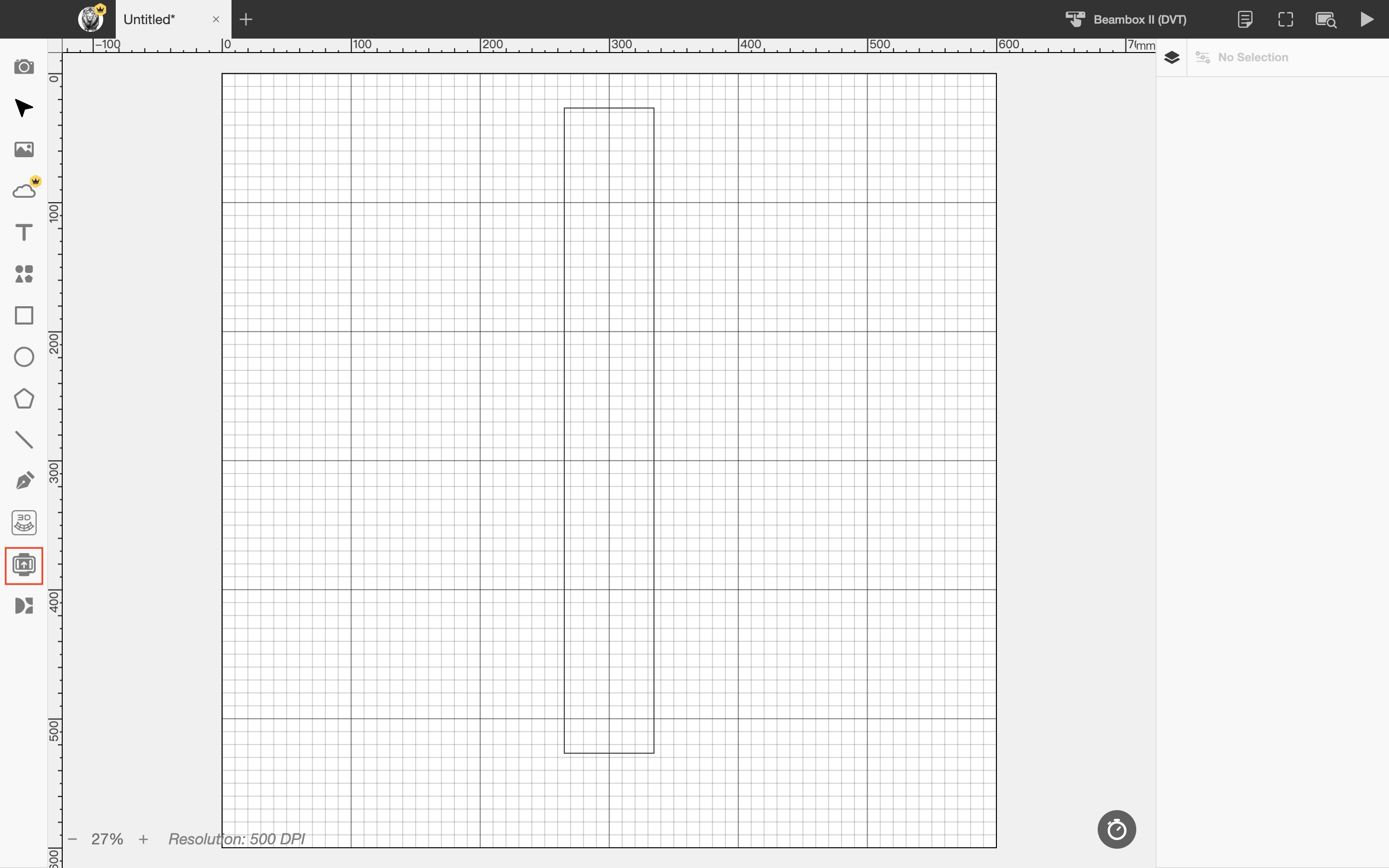

Tuo objekti ((esim. suorakulmainen kehys)) ja säädä sen kokoa ja sijaintia.
Siirry läpivientitilaan napsauttamalla vasemman sivupalkin Läpivienti-kuvaketta.
Vaihe 3 - Määritä läpivienti

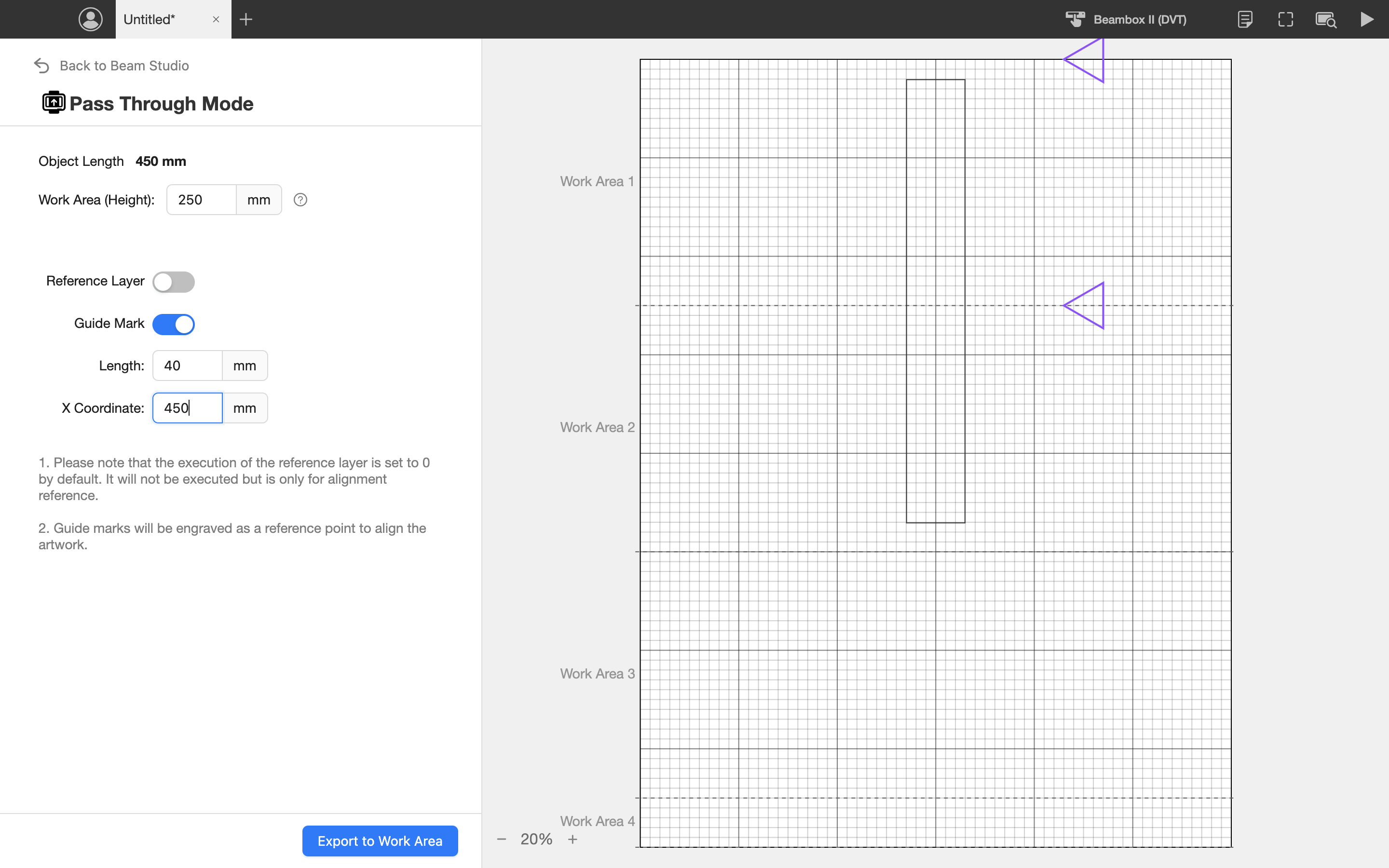

Asetusten kuvaus
- Objektin pituus: Näyttää valitun objektin pituuden, auttaen määrittämään kunkin työskentelyalueen korkeuden.
- Työskentelyalueen korkeus: Määrittää, miten läpikaiverrettava kohde jaetaan useisiin työskentelyalueisiin kaivertamista varten. Voit myös esikatsella kunkin osan kaiverrusten sisältöä oikeanpuoleisessa ikkunassa.
- Viitekerros: Tämä kerros toimii vain kohdistuksen viitteenä, eikä sitä kaiverreta.
- Kohdistusmerkki: Kohdistusmerkit ovat kaksi kolmiomaista merkkiä, jotka on kaiverrettava sekä päämateriaaliin että apumateriaaliin. Kun materiaali asemoidaan uudelleen jokaisen kaiverrusosan jälkeen, nämä kolmiomaiset merkit auttavat varmistamaan oikean kohdistuksen.

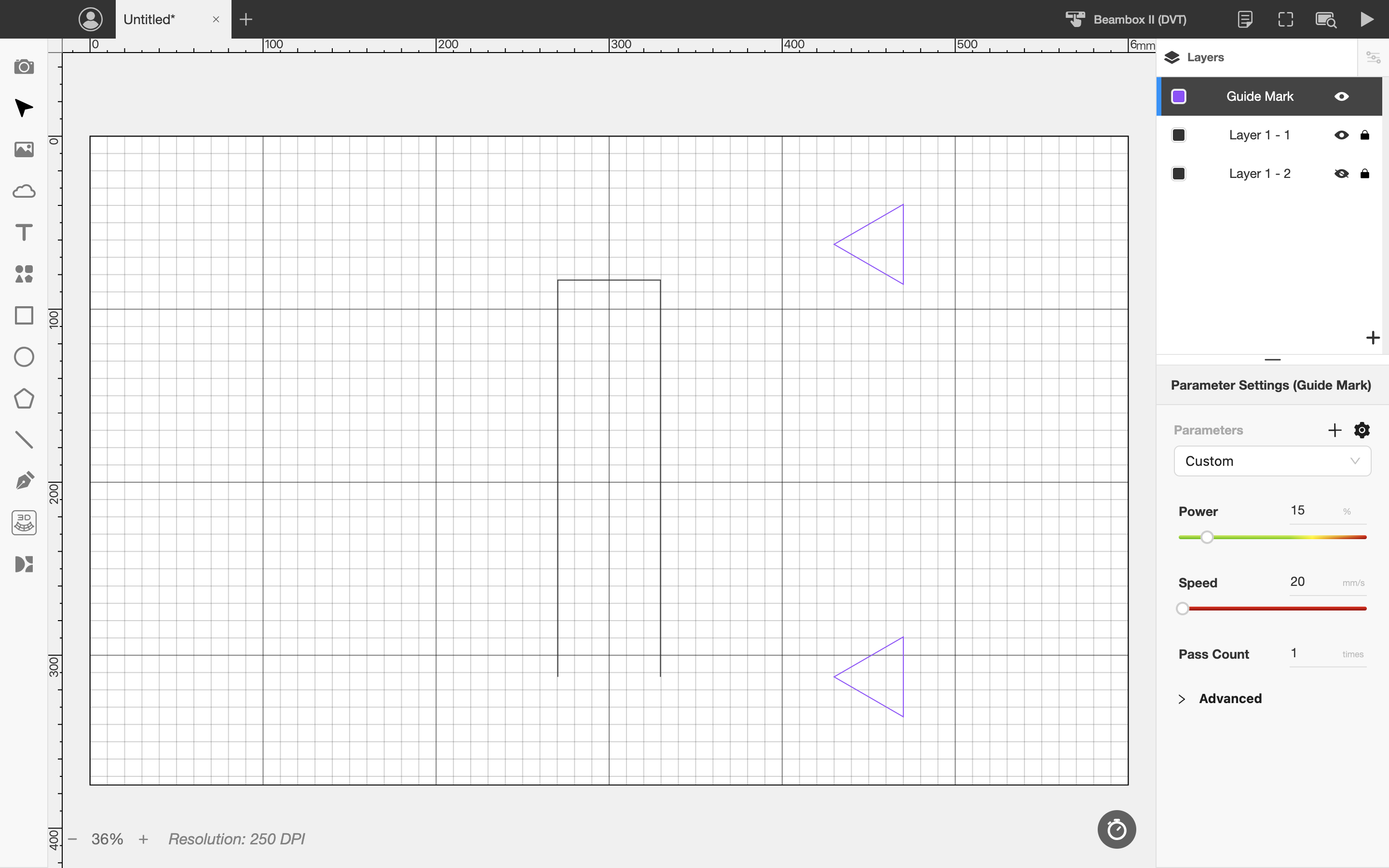

Esimerkki seuraavalla muodolla: Kohteen pituus on 450mm. Jos kunkin työskentelyalueen korkeus on asetettu 250mm:ksi, kohde jaetaan kahteen osaan.
Katkoviivat osoittavat kunkin työskentelyalueen jakokohdat.
Yleisesti suositellaan minimoimaan jakojen määrä, jotta vältytään mahdollisilta kohdistusvirheiltä liitoskohdissa, jotka voivat aiheuttaa suunnittelutiedoston vääristymistä.
Vie suunnittelutiedosto, kun asetukset on tehty.
Vaihe 4 - Läpikaiverrus
Jos käytät kohdistusmerkkejä, sinun on valmisteltava apumateriaalit.
Vaihe 4.1 - Valmistaudu kaivertamiseen

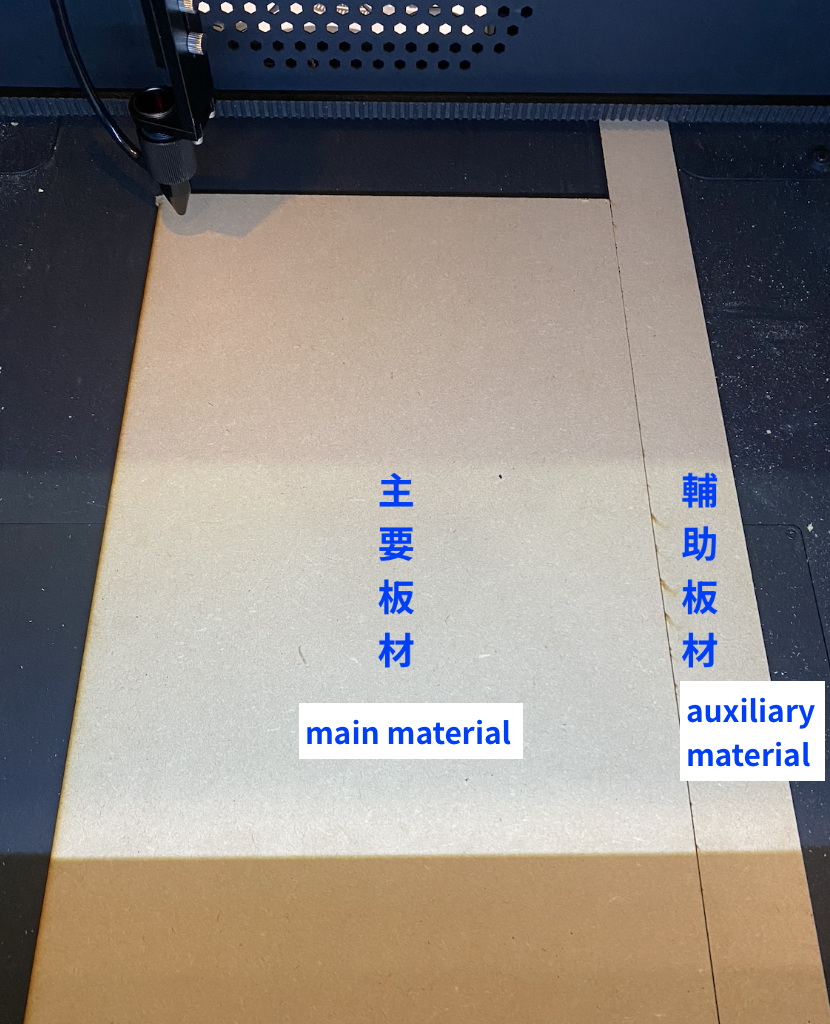

Kiinnitä apumateriaali päämateriaalin viereen.

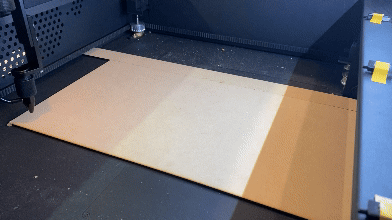

Aloita nykyinen kaiverrus ja siirrä laserpää kaiverrusmateriaalin vasempaan yläkulmaan.

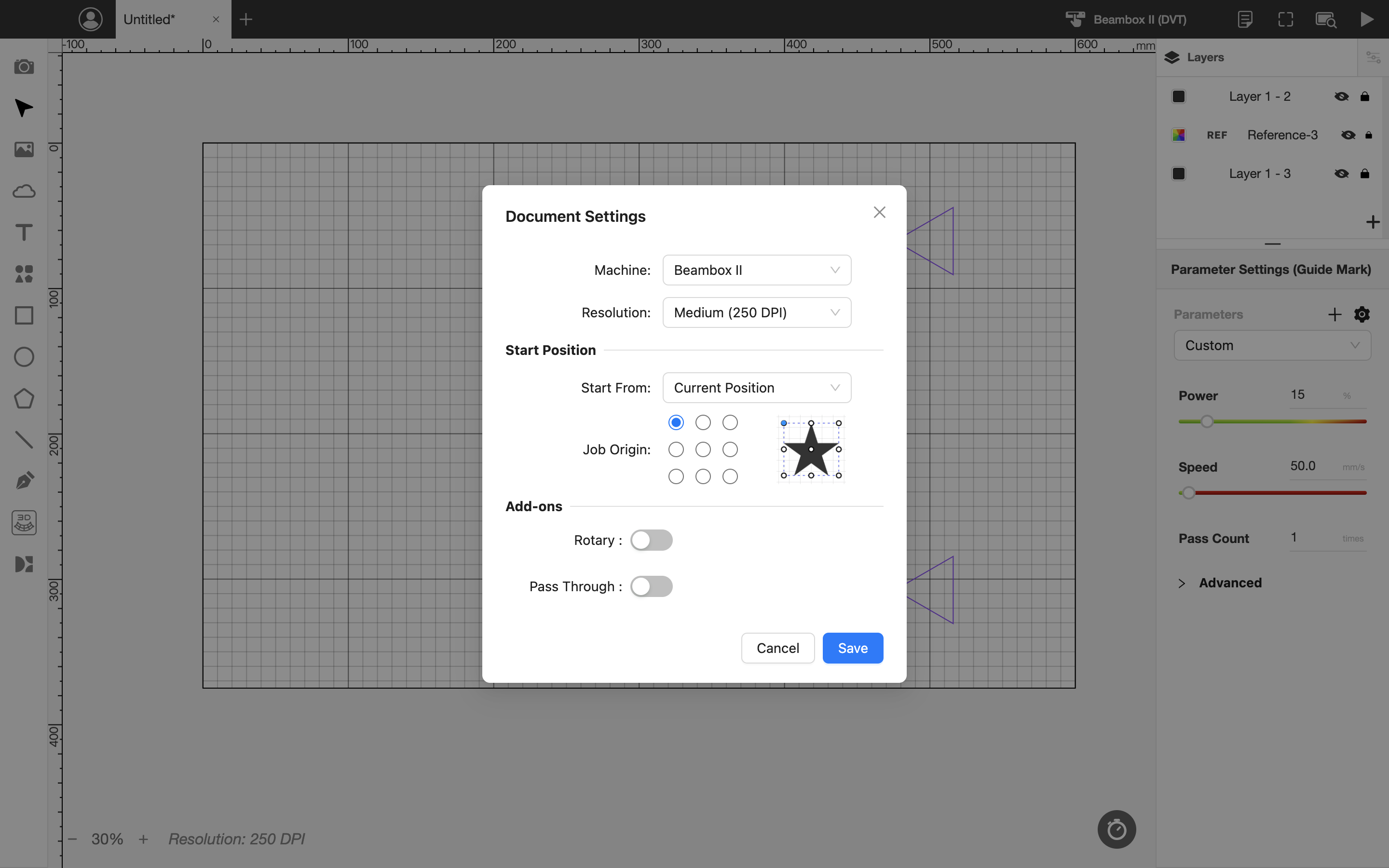

Aloita kaiverrus nykyisestä sijainnista ja aseta aloituspiste vasempaan yläkulmaan.
(Voit myös käyttää alkuperäistä sijaintia, mutta huomaa, että laserputki tulee sijoittaa oikealle puolelle kotiasennon epäonnistumisen välttämiseksi.)
Käytä kehystyksen esikatselua varmistaaksesi suunnittelutiedoston ensimmäisen osan kaiverrussijainnin.
Huomaa: Kun käytät kehystystä, varmista, että viitekerros on kytketty pois päältä.
Käytä kehystystä varmistaaksesi kohdistusmerkkien sijainnin ja että ne ylittävät päämateriaalin ja apumateriaalin välisen rajan.

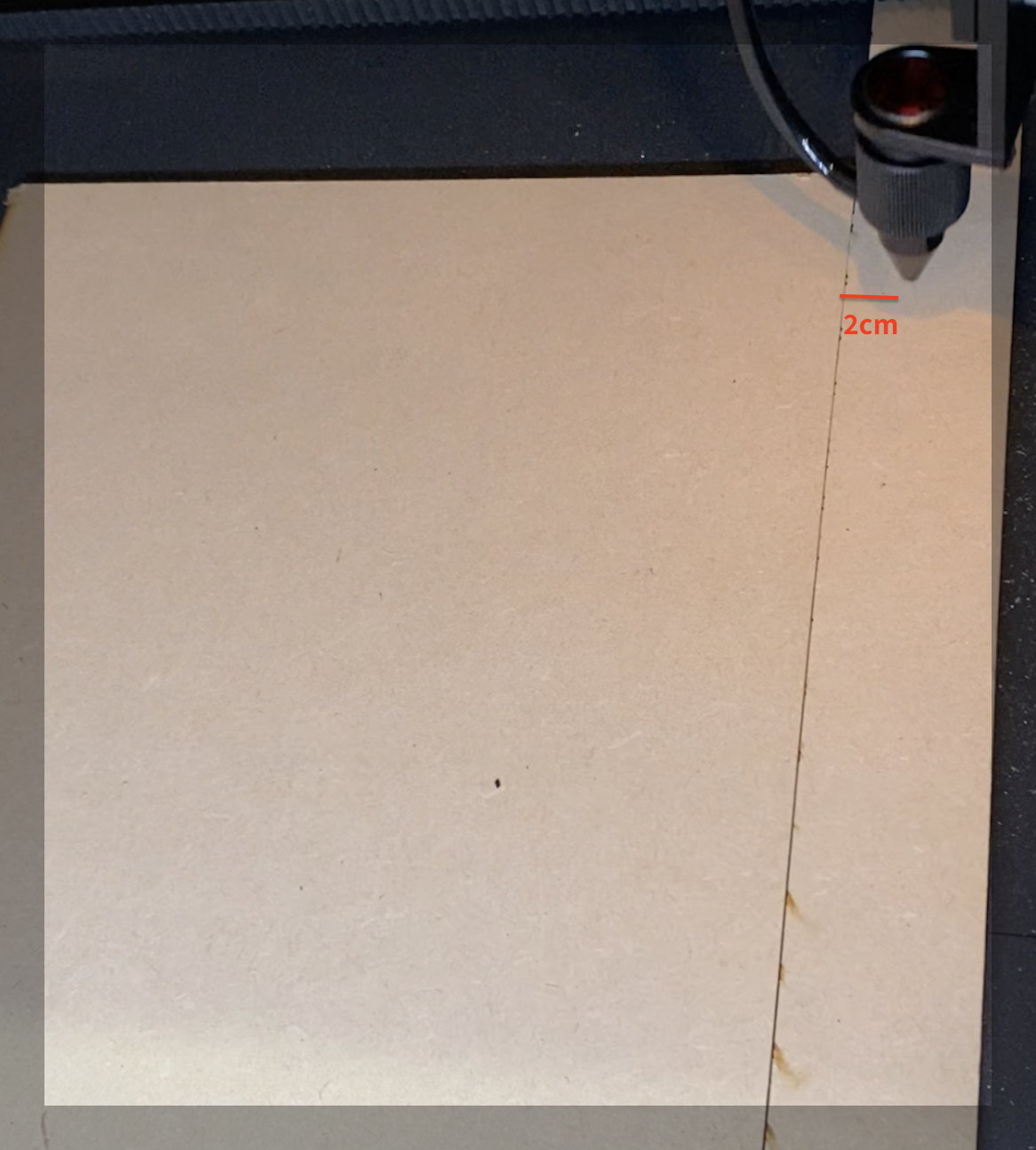

(Esimerkiksi, kun kohdistusmerkki on asetettu oletusarvoon 4 cm, varmista, että laserpää ulottuu noin 2 cm apumateriaalin yli kehystyksen aikana.)
Vaihe 4.2 - Ensimmäisen osan kaiverrus
Tiedostoa vietäessä oletusarvoisesti vain ensimmäinen työalue ja kohdistusmerkit ovat käytössä. Parametrien säätämisen jälkeen voit aloittaa ensimmäisen työalueen kaivertamisen suoraan.

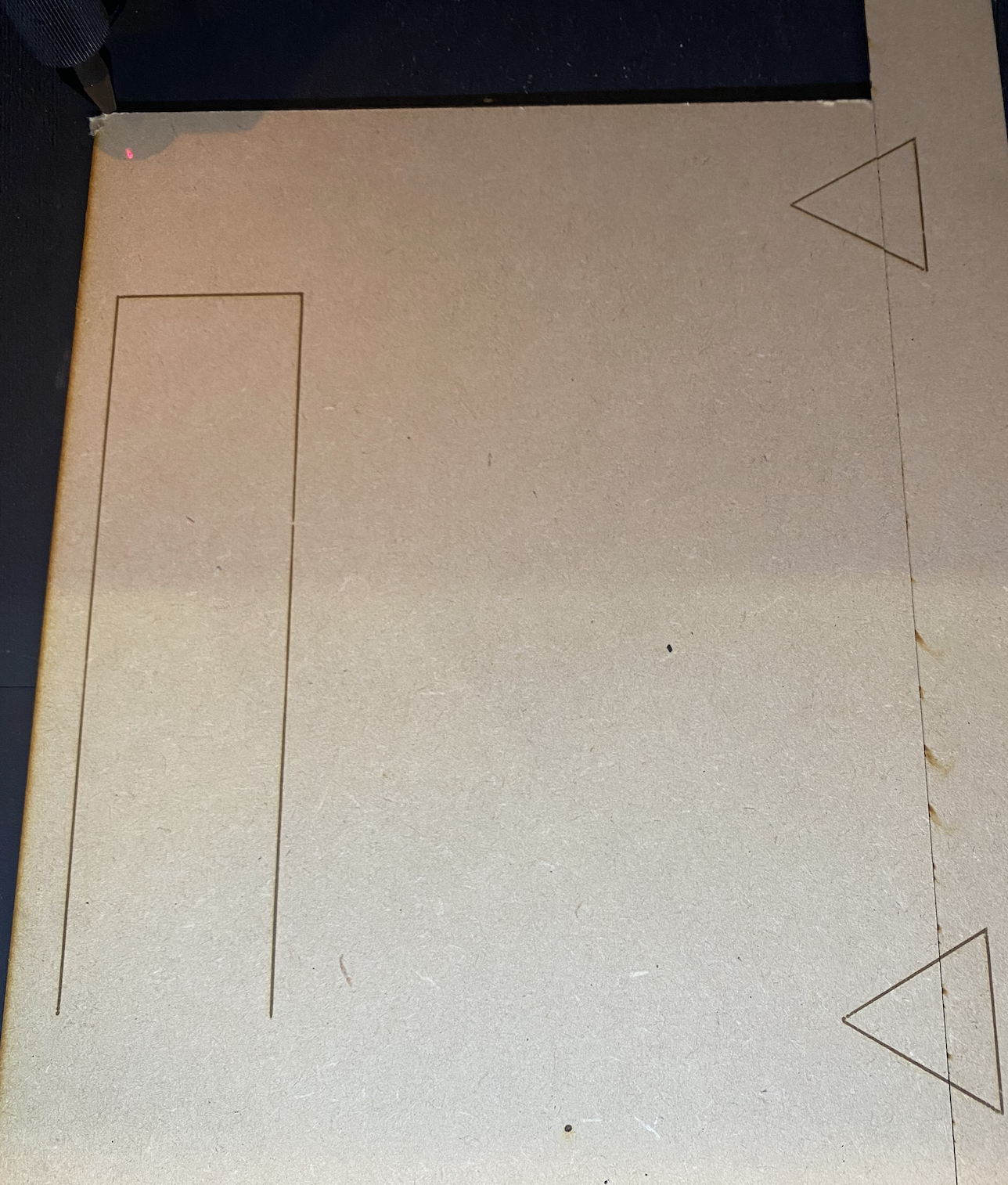

Kaivertamisen jälkeen kohdistusmerkkien tulisi näkyä osittain apumateriaalissa.
Vaihe 4.3 - Toisen osan kaiverrus
Sulje ensimmäisen osan taso ja avaa toisen osan taso.

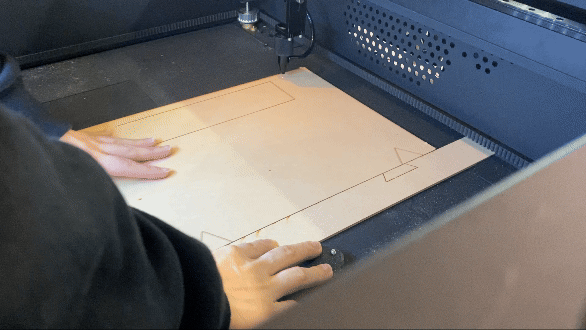

Siirrä päämateriaali ja kohdista päämateriaalin alemmat kohdistusmerkit apumateriaalin ylempiin merkkeihin ennen kaivertamisen jatkamista.
