5-11 Ei lasersäteen ulostuloa / Laser ei syty / Ei laserpulssia

Laserin toimimattomuuden syy voi olla monimutkainen. Se voi johtua heikentyneestä laserputkesta, rikkoutuneesta laserin virtalähteestä (Laser PSU), järjestelmäviasta tai muusta syystä.

Noudata seuraavia vianmääritysohjeita ongelman ratkaisemiseksi.

---

Mahdolliset syyt

Järjestelmävika (Päivitä laiteohjelmisto uudelleen, palauta tehdasasetukset tai asenna RK-kortti uudelleen.) Optinen polku (OPA) on kohdistettu väärin. Teho ja nopeus on asetettu virheellisesti ohjelmistossa. Laserputki on heikentynyt. Laserin virtalähde (Laser PSU) on viallinen. Ovianturi on viallinen. (Epätodennäköisempi syy) Takakannen anturi on viallinen. (Epätodennäköisempi syy) Takatyövalon LED on viallinen. (Epätodennäköisempi syy)

---



Työkalut

Ristipääruuvitaltta Kaksipuolinen teippi Kynä tai lyijykynä (Valinnainen - riippuu testituloksesta) Magneetti x2 (Valinnainen) Kumikäsineet (Valinnainen - riippuu testituloksesta)

---



Vaihe 1

Katso alla oleva video ja arvioi, onko oire samanlainen kuin laitteessasi.
(Jos kone ei tuota lasersädettä käynnissä ollessaan ja pitää kovaa rätisevää ääntä,
se viittaa siihen, että laserputki on rikki.)

Määritä tilanteesi ja seuraava toimenpide:

Kyllä, koneessani on samankaltainen oire tai ääni >> Lopeta koneen käyttö ja Ota yhteyttä asiakaspalveluun  Mahdollinen syy: Laserputki on rikki ja se täytyy vaihtaa.

Ei, koneestani ei kuulu rätisevää ääntä >> Vaihe 1.1

---

Vaihe 1.1

Tarkista, vastaako laitteesi toiminta seuraavia kuvauksia.

• Ei laserin ulostuloa alhaisilla, noin 10 % tehoasetuksilla.





• Laserin ulostulo on liian voimakas alhaisilla tehoasetuksilla. (Kaiverrusjälki on liian tumma tai muuttuu leikkaukseksi jne.)



Määritä tilanteesi ja seuraava toimenpide:

Kyllä, koneeni toimii samalla tavalla kuin yhdessä yllä olevista kuvauksista >> Tehokäyrän säätö >> Jos ongelma jatkuu säädön jälkeen, siirry vaiheeseen Vaihe 2

Ei, koneessani ei esiinny mainittua toimintaa >> Vaihe 2

---



Vaihe 2

Varmista, että teho- ja nopeusasetukset ovat oikein ohjelmistossa.



Määritä tilanteesi ja seuraava toimenpide:

Kyllä, asetukset ovat oikein >> Vaihe 2.1

Ei, asetukset eivät ole oikein >> Muuta asetuksia >> Jos ongelma jatkuu asetusten muuttamisen jälkeen, siirry kohtaan Vaihe 2.1

---



Vaihe 2.1

Kaksinkertaista tehoasetukset, käynnistä tehtävä ja tarkista, tuottaako laser sädettä.
(Jos tehoasetuksesi on alun perin esimerkiksi 15 %, nosta se 30 %:iin ja käynnistä tehtävä.)



Määritä tilanteesi ja seuraava toimenpide:

Kyllä, laser tuottaa sädettä >> Laitteesi toimii edelleen Suositus: Nosta tehoa ja laske nopeutta jokaisessa tehtävässä, kunnes putki heikkenee kokonaan Mahdollinen syy: Laserputkesi on hieman heikentynyt

Ei, laser ei tuota sädettä >> Vaihe 3

---



Vaihe 3

Sammuta laite.
Avaa takakotelo ja aseta uusi kaksipuolinen teippi ensimmäiseen peiliin.
Teipin asettamisen jälkeen siirry kohtaan Vaihe 3.1.

• Irrota ruuvimeisselillä laitteen takana olevat ruuvit, minkä jälkeen takakotelo voidaan avata.

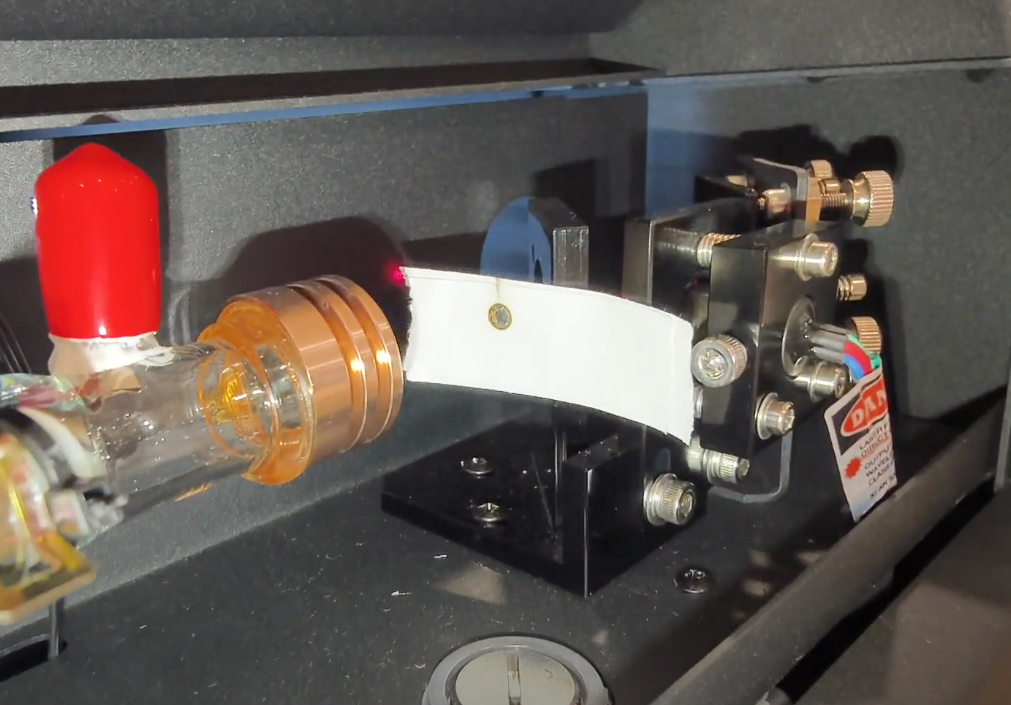

• Aseta teippi punaisen valon lähettimeen 90 asteen kulmaan säteeseen nähden.




• Sulje takakotelo.


---

Vaihe 3.1

Tee 5 pulssia ja tarkista, onko teipissä palamisjälkiä.
(Katso esimerkkejä määrittääksesi teipin tuloksen.)

A. Käynnistä laite.
B. Sulje kansi.
C. Siirry huoltotilaan ja odota, kunnes kotiutusprosessi on valmis.
     (Varmista, että ovi, takakansi ja pohjan merkkivalot ovat kiinni, muuten et voi tehdä pulssia.)
D. Etsi Pulssi-painike.
E. Yksi painallus = yksi pulssi, kaksi painallusta = kaksi pulssia ja niin edelleen.
F. Tarkista teippi
⚠︎ Tee aina pulsseja vain laitteen kannen ollessa suljettuna.



Teipin tuloksen esimerkkejä

Hyvä esimerkki - Pyöreä ja voimakas	Huono esimerkki - Heikko, ontto tai epäpyöreä



Määritä tilanteesi ja seuraava toimenpide:

Kyllä, siinä on palojälki ja tulos on hyvä >> Laserin ulostulossa ei ole ongelmaa >> Suorita OPA:n tarkistus

Siinä on palojälki, mutta tulos on huono >> Vaihe 3.2

Ei lainkaan palojälkeä >> Vaihe 3.2

---

Vaihe 3.2

• Käytä uutta teippiä punaisessa valon lähettimessä, kuten kohdassa Vaihe 3.



• Aseta turvallisuussyistä tehotaso 0 %:iin varmistaaksesi, ettei testauksen aikana tule laserpulsseja.






• Ovianturi on integroitu rungon LED-valoihin. Katso alla olevasta videosta sen sijainti.
  (Tämä kuvattiin HEXA:lla, mutta sen rakenne on sama kuin Beambox 2:ssa.)



• Ovianturissa on kaksi punaista LED-valoa, jotka ovat aina päällä.
  (Tämä kuvattiin HEXA:lla, mutta sen rakenne on sama kuin Beambox 2:ssa.)





• Aseta kartiomaiset välikappaleet (magneetit) lähelle molempia LED-valoja. Valon pitäisi olla "kirkkaampi", kun se havaitsee magneetin. Kun molemmat LED-valot havaitsevat magneetit samanaikaisesti, järjestelmälle lähetetään oven sulkemissignaali ja ohjauspaneelin kuvake muuttuu.
  (Tämä kuvattiin HEXA:lla, mutta sen rakenne on sama kuin Beambox 2:ssa.)




• Kun olet asettanut magneetit paikoilleen, sulje ovi.




• Muuta tehotason asetus takaisin 100 %:iin, varmista, että oven kuvake on suljettu,
  ja tee sitten 5 pulssia. (Katso esimerkkejä määrittääksesi teipin tuloksen.)




Määritä tilanteesi ja seuraava toimenpide:

Kyllä, siinä on palojälki ja tulos on hyvä >> Ota yhteyttä asiakaspalveluun Mahdollinen syy: Ovianturi on viallinen. oven magneetti ei ole riittävän voimakas. (Epätodennäköisempää)

Siinä on palojälki, mutta tulos on huono >> Vaihe 3.3

Ei lainkaan palojälkeä >> Vaihe 3.3

---



Vaihe 3.3

• Käytä uutta teippiä punaisessa valon lähettimessä, kuten kohdassa Vaihe 3.



• Aseta turvallisuussyistä tehotaso 0 %:iin varmistaaksesi, ettei testauksen aikana tule laserpulsseja.






• Avaa takakansi löytääksesi takakannen anturin.



• Takakannen anturissa on kaksi punaista LED-valoa, jotka ovat aina päällä.


• Aseta kaksi ulkoista magneettia lähelle molempia LED-valoja. Valon tulisi olla "kirkkaampi" kun se havaitsee magneetin. Kun molemmat LEDit havaitsevat magneetit samanaikaisesti, järjestelmä saa signaalin oven sulkeutumisesta ja paneelin kuvake muuttuu.





• Magneetit asetettuasi sulje takakansi.




• Muuta tehotason asetus takaisin 100 %:iin, varmista, että oven kuvake on suljettu,
  ja tee sitten 5 pulssia. (Katso esimerkkejä määrittääksesi teipin tuloksen.)


Määritä tilanteesi ja seuraava toimenpide:

Kyllä, siinä on palojälki ja tulos on hyvä >> Ota yhteyttä asiakaspalveluun Mahdollinen syy: Takakannen anturi on viallinen. Oven magneetti ei ole riittävän voimakas. (Epätodennäköisempää)   Takana oleva työvalo-LED on viallinen. (Epätodennäköisempää)

Siinä on palojälki, mutta tulos on huono >> Vaihe 6

Ei lainkaan palojälkeä >> Vaihe 4

---



Vaihe 4

• Sammuta laite.

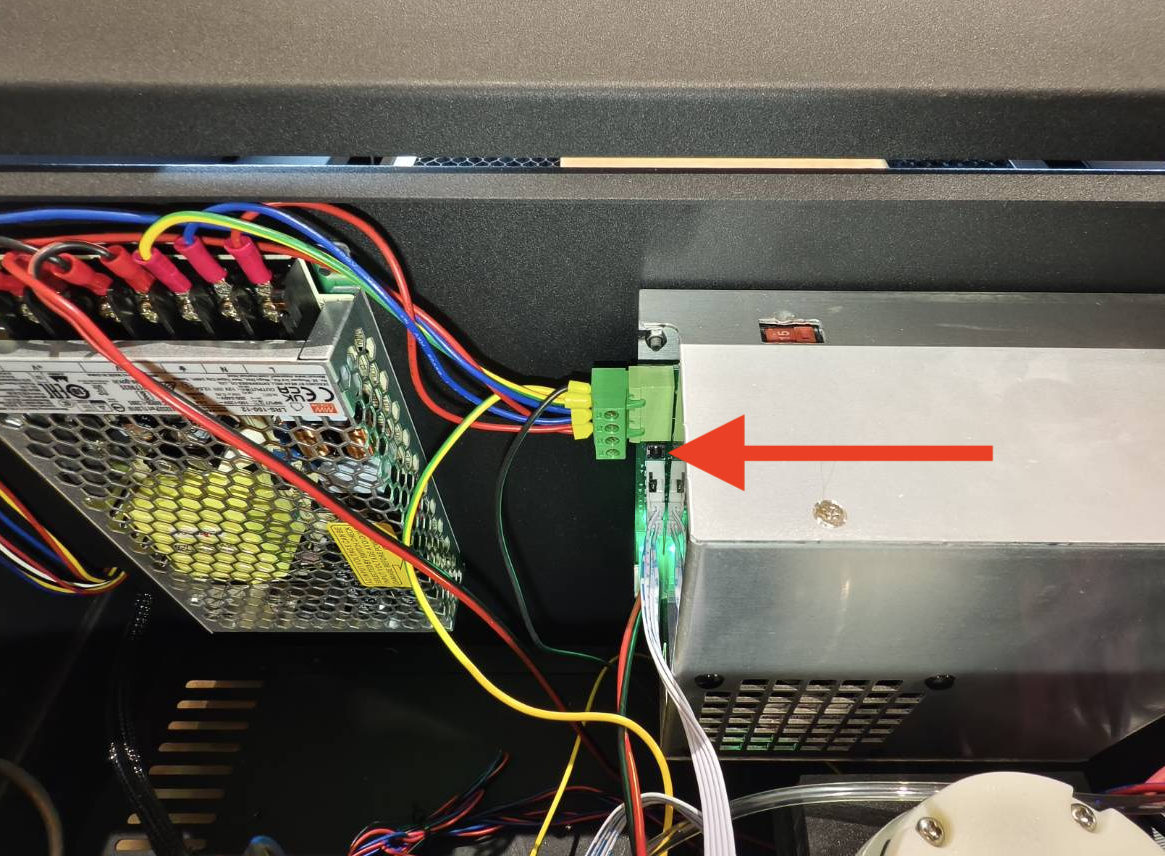

  Avaa sivukansi irrottamalla ruuvi.

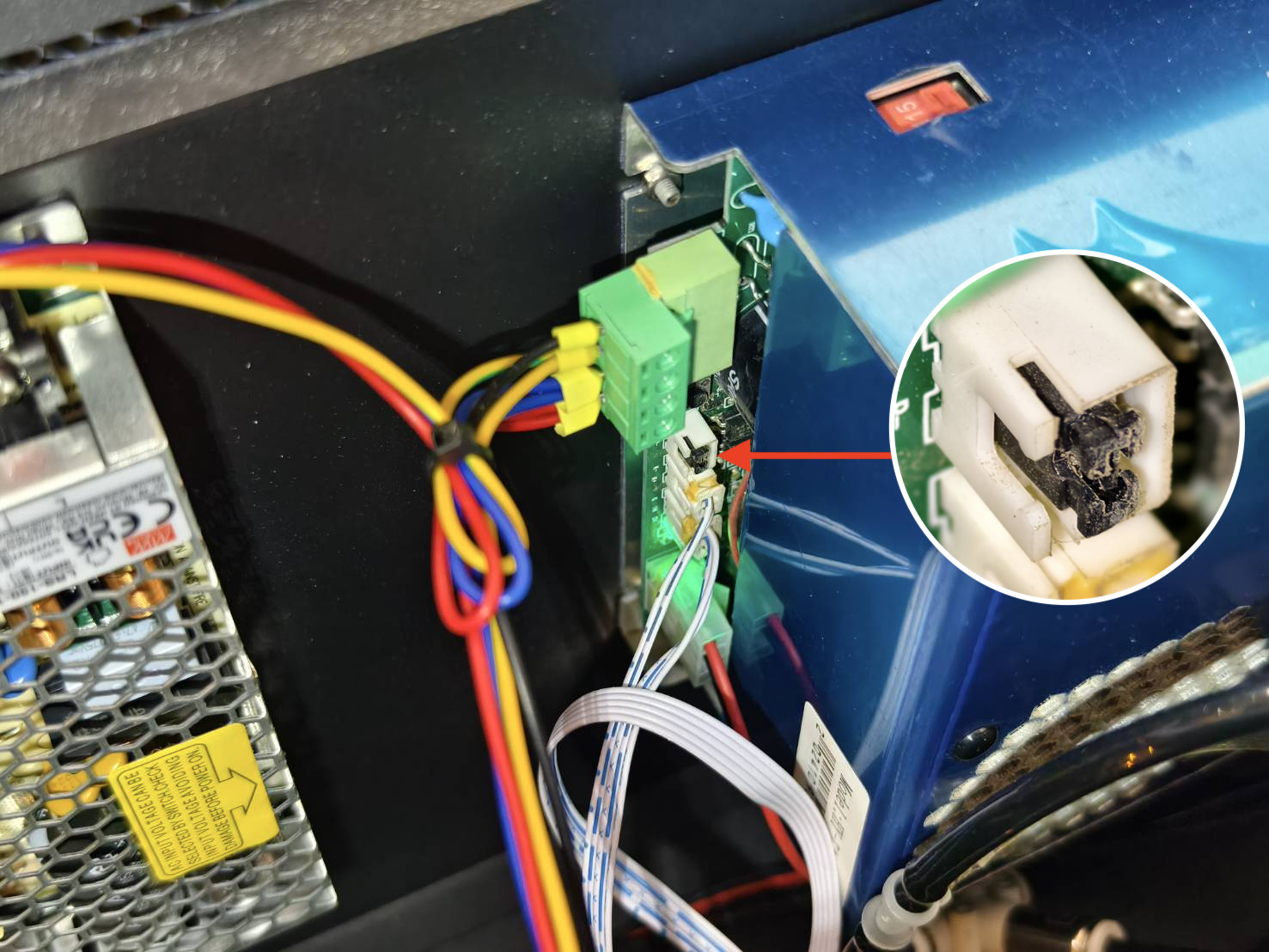

• Tarkista, onko virtalähteessä oikosulkusilta asennettuna.


Määritä tilanteesi ja seuraava toimenpide:

Kyllä, oikosulkusilta on asennettuna >> Vaihe 4.1

Ei, oikosulkusilta puuttuu >>  Jos vaihdat virtalähdettä, voit poistaa oikosulkusillan vanhasta ja asentaa sen uuteen. (Demonstraatio) Jos laitteessasi ei ole sitä eikä sinulla ole varaosaa, ota yhteyttä asiakaspalveluun.

---

Vaihe 4.1

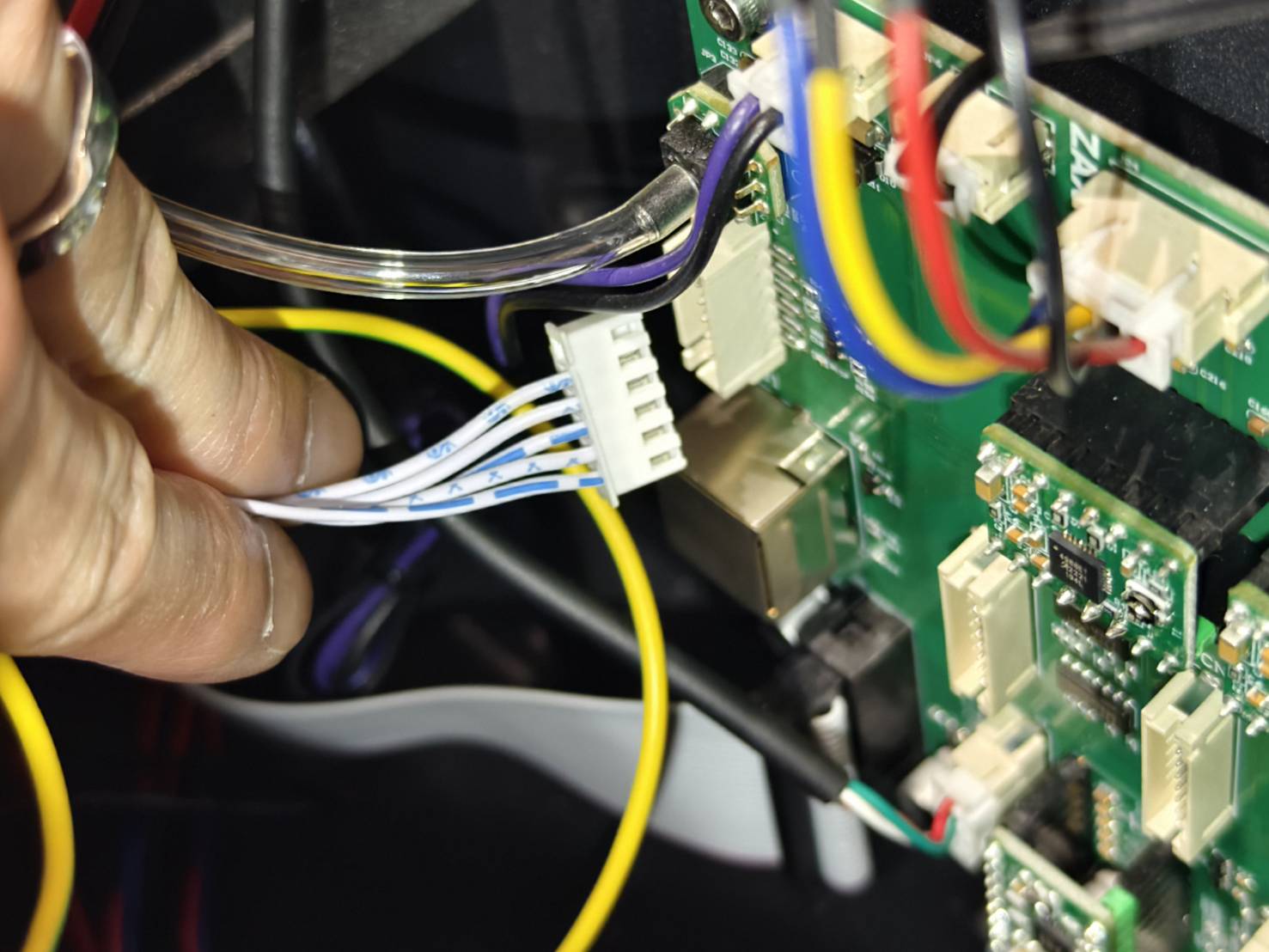

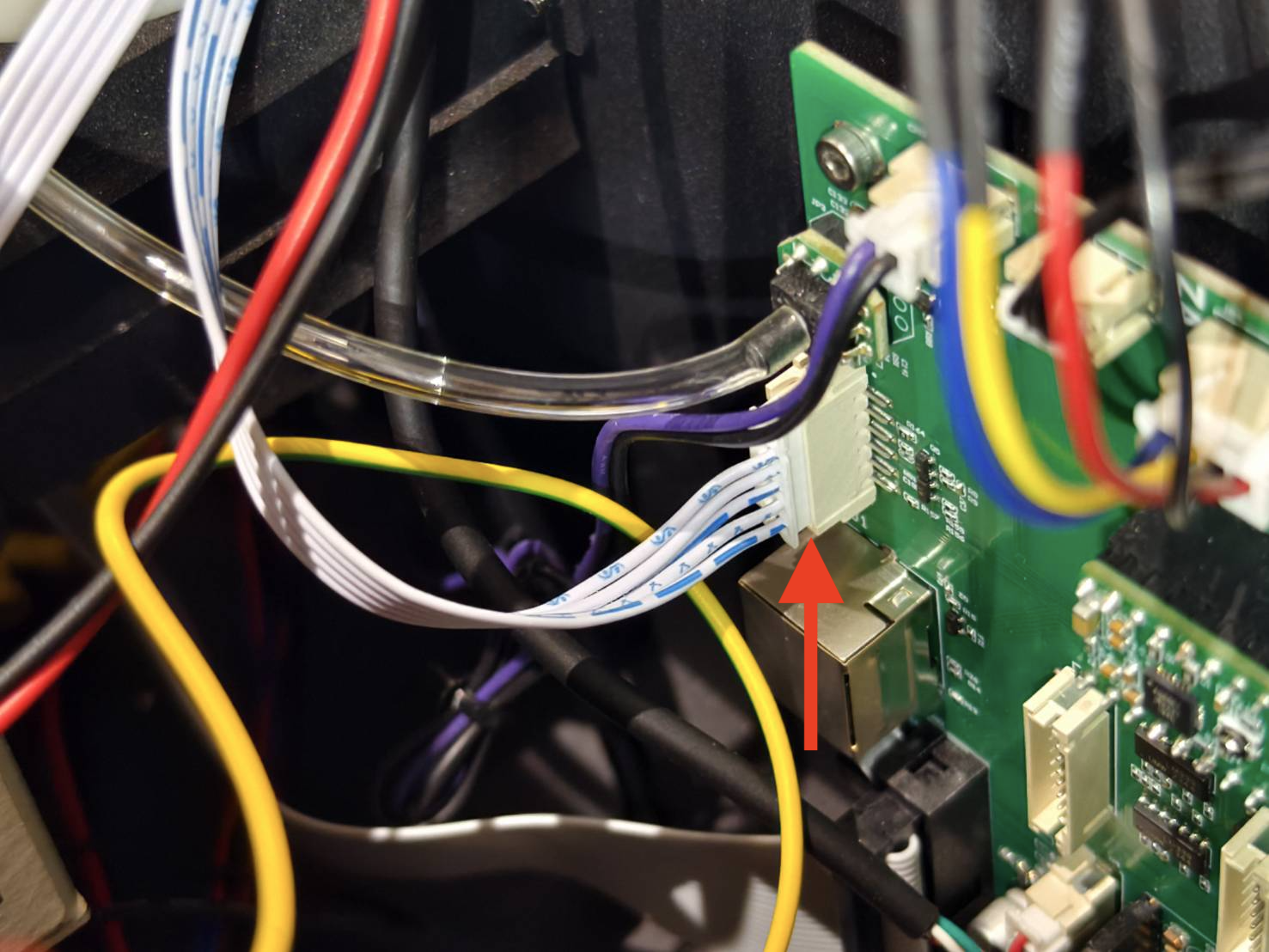

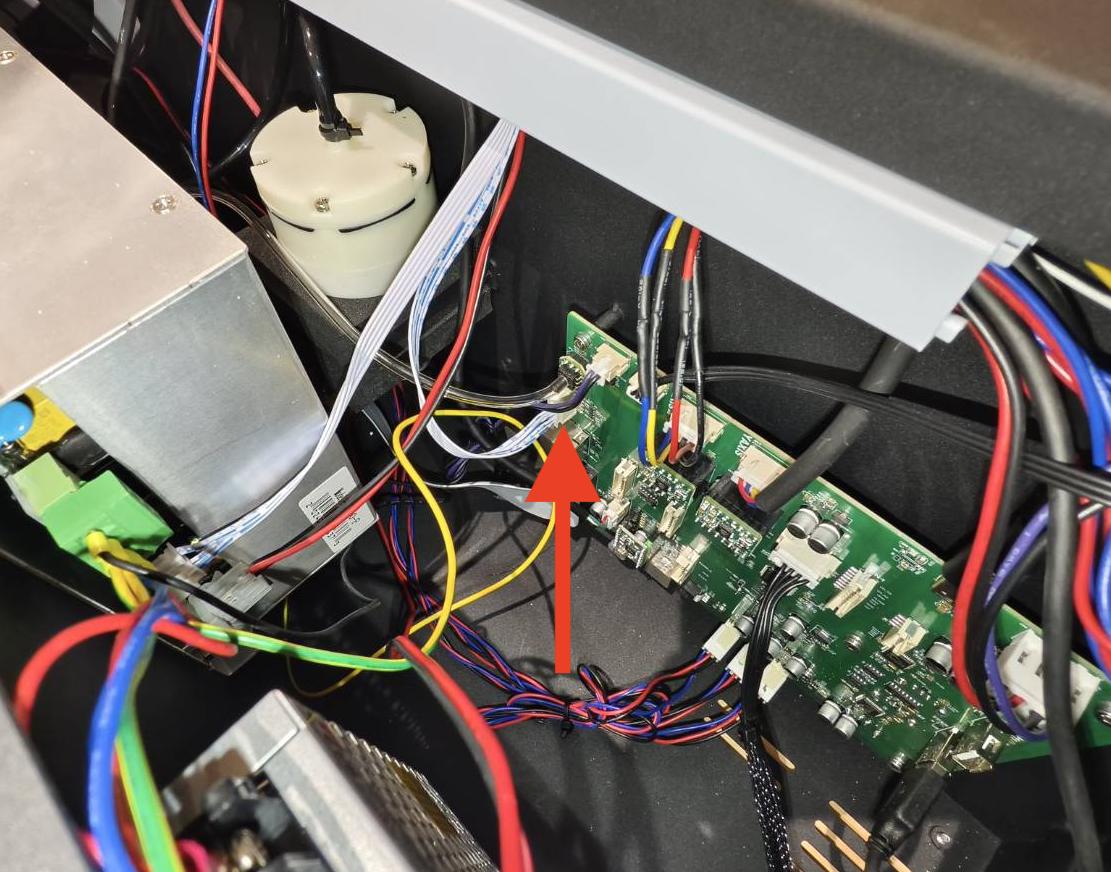

• Irrota laserin ohjauskaapeli laserin virtalähteestä.
  (Katso kaavio jos piirilevysi ei vastaa kuvan piirilevyä.)




• Kaapelin irrottamisen jälkeen siirry Vaihe 4.2.

---



Vaihe 4.2

• Avaa takakansi ja kiinnitä teippi punaiseen valonlähteeseen 90 asteen kulmaan lasersädettä vastaan.




• Sulje takakotelo.


Pue kumihansikkaat ennen seuraavaa toimenpidettä.

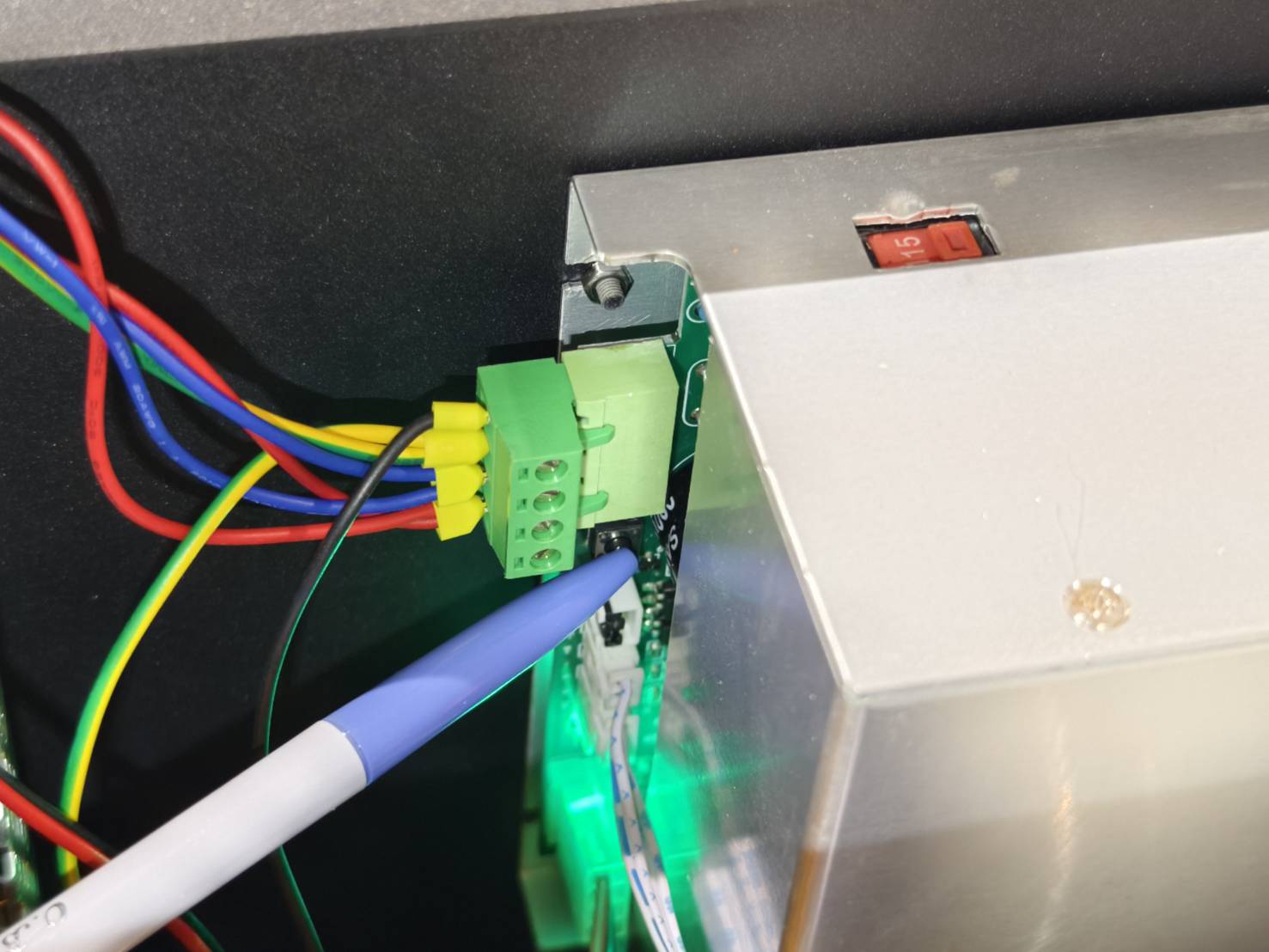

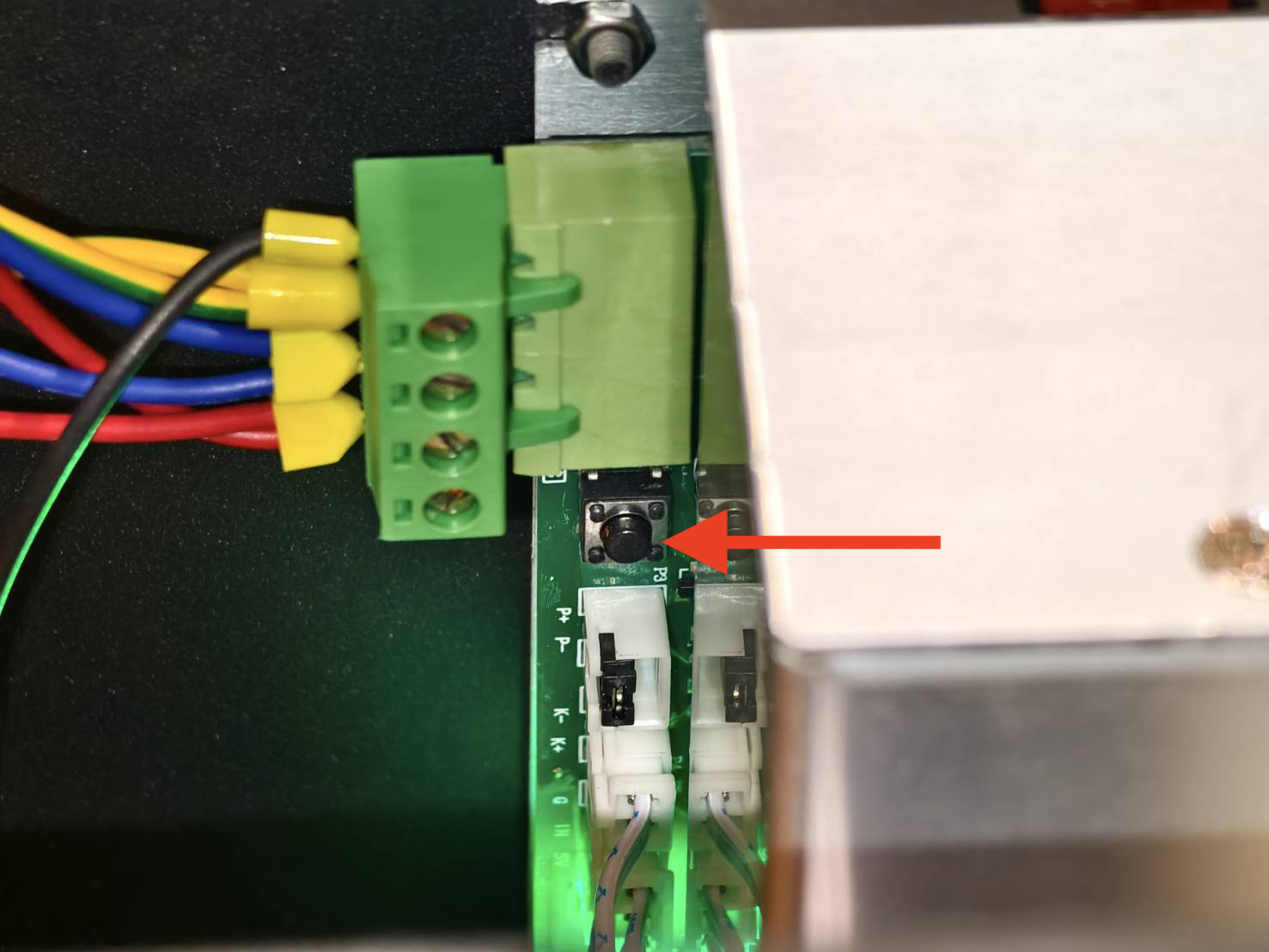

• Käynnistä laite. Paina laserin voimakkuuspainiketta kahdesti tai pidä sitä painettuna 1-2 sekuntia kynällä tai lyijykynällä ja tarkista laserin ulostulo teipillä.
  (Katso esimerkkejä määrittääksesi teipin tuloksen.)

• Tarkista tulos ensimmäisestä peilistä.
  (Katso esimerkkejä määrittääksesi teipin tuloksen.)


Määritä tilanteesi ja seuraava toimenpide:

Kyllä, siinä on palojälki ja tulos on hyvä >> Vaihe 5

Siinä on palojälki, mutta tulos on huono >> Ota yhteyttä asiakaspalveluun Mahdollinen syy: Laserputkesi on täysin kulunut ja se täytyy vaihtaa.

Ei lainkaan palojälkeä >> Ota yhteyttä asiakaspalveluun Mahdollinen syy: Laserin virtalähteessä (PSU) on ongelma ja se täytyy vaihtaa Laserputkessa on ongelma ja se täytyy vaihtaa

---



Vaihe 5

• Kytke laserin ohjauskaapeli uudelleen



• Käynnistä laite. Palauta laitteen tehdasasetukset.
  (Päävalikko > Laite > Seuraava sivu > Palauta tehdasasetukset > Kyllä)





• Päivitä laiteohjelmisto uusimpaan versioon. Katso ohjeet alla olevasta linkistä.
  Beambox 2 - Laiteohjelmiston päivitysohje



• Päivityksen jälkeen siirry Vaiheeseen 5.1.

---

Vaiheeseen 5.1

Käytä uutta kaksipuolista teippiä ja 5 pulssia tarkista, onko teipissä palojälkeä.
(Katso esimerkkejä määrittääksesi teipin tuloksen.)



Määritä tilanteesi ja seuraava toimenpide:

Kyllä, siinä on palojälki ja tulos on hyvä >> Ongelma ratkaistu Mahdollinen syy: Laiteohjelmisto-ongelma

Siinä on palojälki, mutta tulos on huono >> Vaihe 6

Ei lainkaan palojälkeä >> Ota yhteyttä asiakaspalveluun Mahdollinen syy: Laserin ohjauskaapeli on viallinen Emolevy on viallinen

---

Vaihe 6

• Käytä uutta kaksipuolista teippiä ja kiinnitä se ensimmäiseen peiliin.

• Nosta tehotasoa 150 %:iin ja 5 pulssia tarkista, voimistuuko palojälki.
  (Katso esimerkkejä määrittääksesi teipin tuloksen.)




Määritä tilanteesi ja seuraava toimenpide:

Kyllä, siinä on palojälki ja tulos on hyvä >> Laitteesi toimii edelleen Suositus: Nosta tehotasoa ja laske nopeutta jokaisessa työssä, kunnes putki on täysin kulunut. Mahdollinen syy: Laserputkesi on hieman heikentynyt

Siinä on palojälki, mutta tulos on huono >> Ota yhteyttä asiakaspalveluun Mahdollinen syy: Laserputkesi on täysin kulunut ja se täytyy vaihtaa.

---



Ota yhteyttä asiakastukeen

Noudata alla olevan linkin ohjeita ilmoittaaksesi ongelmasta asianmukaisesti paikalliselle jälleenmyyjälle tai FLUX-tuelle. [Ota yhteyttä asiakaspalveluun]

Tässä artikkelissa mainitut kerätyt tiedot, kuten valokuvat tai videot, jotka osoittavat laitteesi ongelman, on jaettava jälleenmyyjän tai FLUX-tuen kanssa.



---
