5-17 Z-akselin hihnan kireyden säätö

Kuvaus

Hihnan kireyden säätäminen varmistaa, että hihna ei ole liian löysä eikä liian kireä. Tämä ohje selittää yksityiskohtaisesti, miten Z-akselin nostolavan hihnaa säädetään. Jos havaitset jonkin seuraavista ongelmista:

• Kova, epätavallinen ääni Z-akselin liikkuessa ylös tai alas
• Z-akseli jumiutuu kesken liikkeen
• Z-akselin nostokorkeus on virheellinen
• Z-akselin hihna luistaa tai hyppää hampaiden yli

...voit yleensä korjata nämä säätämällä hihnan kireyttä.

＊Huomio:

• Jos Z-akseli jumiutuu tai pitää kovaa ääntä suurilla nopeuksilla,, suosittelemme löysäämään hihnan kireyttä.
• Jos Z-akseli jumiutuu tai hihna luistaa (hyppää hampaiden yli),, suosittelemme kiristämään hihnan kireyttä.

Yhteensopiva laiteohjelmistoversio: v6.0.10

Tarvittavat työkalut

• 4 mm:n kuusiokoloavain

Vaihe 1 – Katkaise virta laitteesta

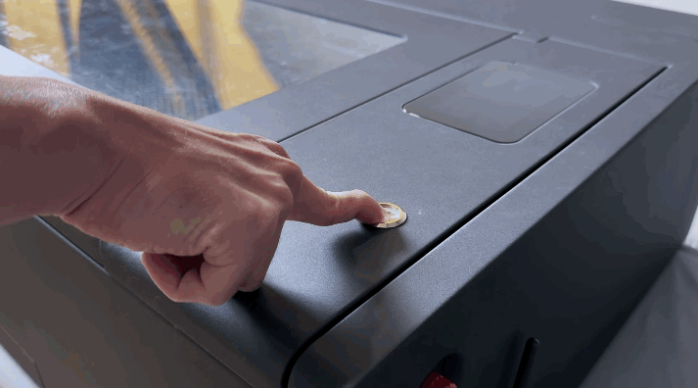

Varmista, että laitteen virta on kokonaan katkaistu ennen säätöjen tekemistä.

Vaihe 2 – Poista kennolevy ja alustan kiinnike

Vaihe 3 – Paikanna säätökohta

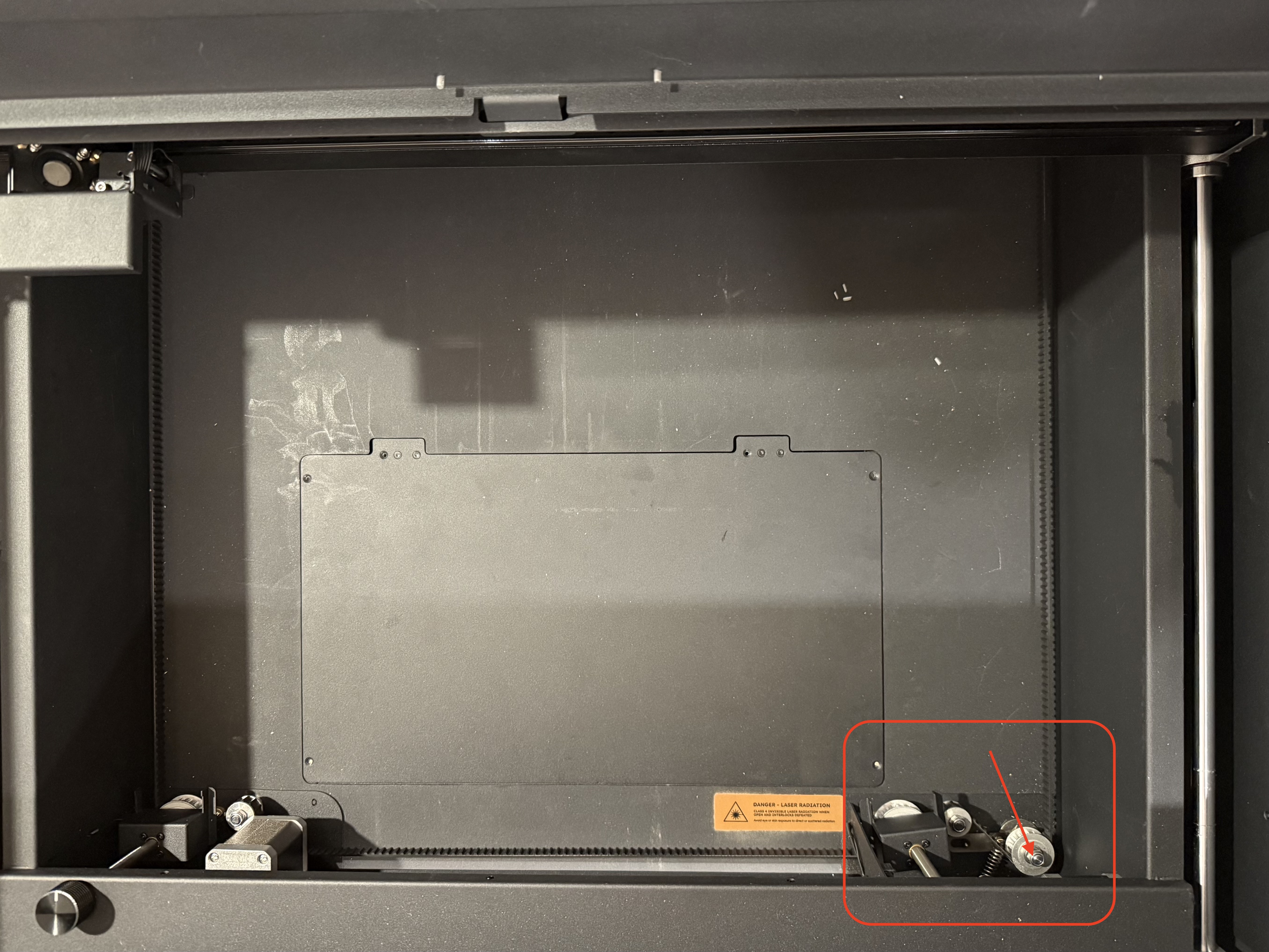

Etsi hihnan kireyden säätöpyörä. Se sijaitsee laitteen oikeassa alakulmassa. Seuraa kireyden säätöpyörän akselia löytääksesi lukitusruuvin laitteen pohjasta.

Vaihe 4 – Säädä hihnan kireyttä

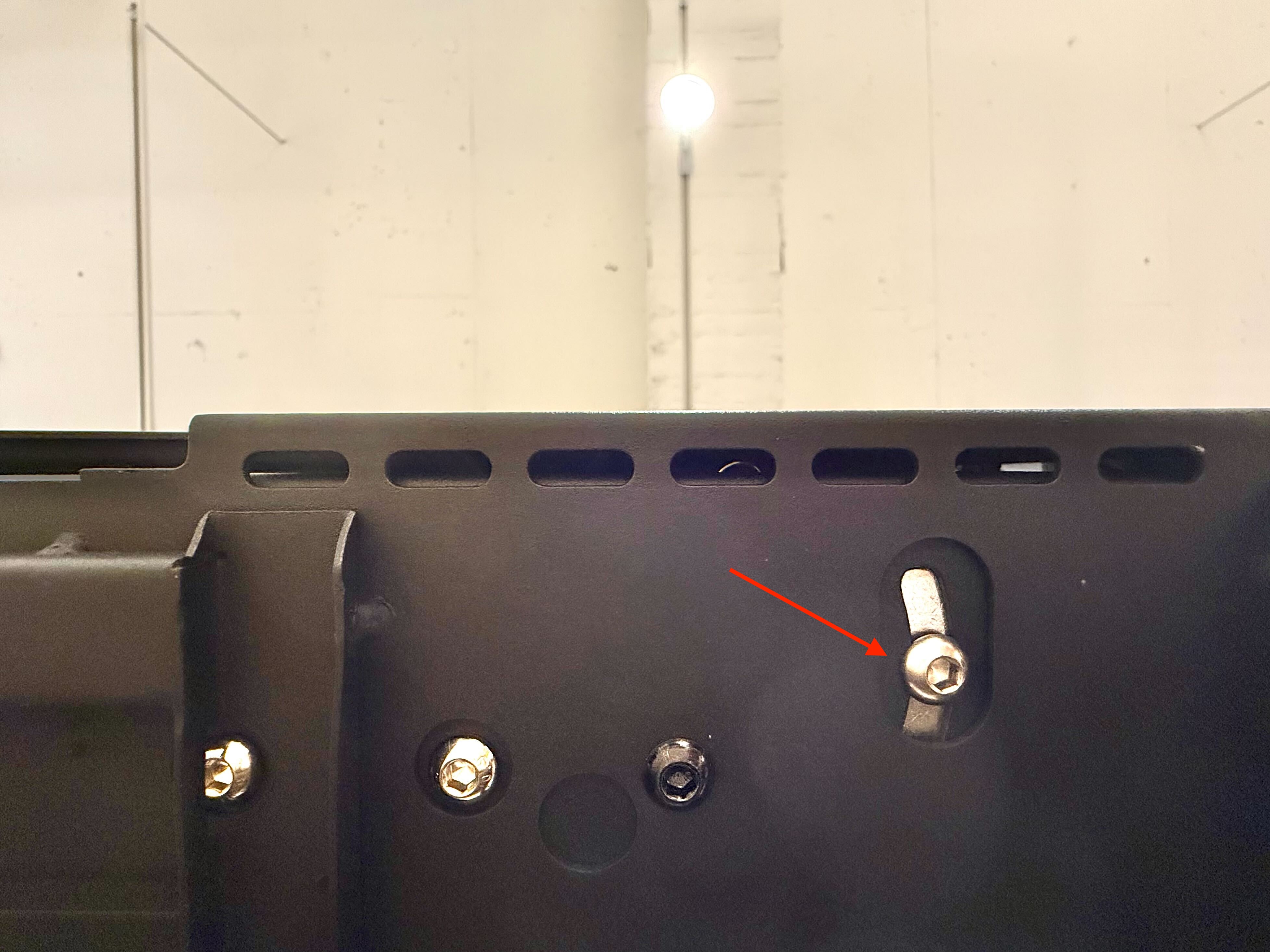

4-1 Löysää lukitusruuvia

Käytä 4 mm:n kuusiokoloavainta ja löysää lukitusruuvia noin puolitoista kierrosta. Ruuvia ei tarvitse irrottaa kokonaan.

4-2 Liikuta kireyden säätöpyörää

Kun lukitusruuvi on löysätty, aseta 4 mm:n kuusiokoloavain ruuviin ja työnnä samanaikaisesti kireyden säätöpyörän rakennetta laitteen sisällä. Tämä mahdollistaa hihnan kireyspyörän liukumisen edestakaisin.

4-3 Kiristä lukitusruuvi

Kun olet löytänyt sopivan asennon, kiristä lukitusruuvi 4 mm:n kuusiokoloavaimella. Varmista, että se on kunnolla kiinni eikä löysty itsestään.

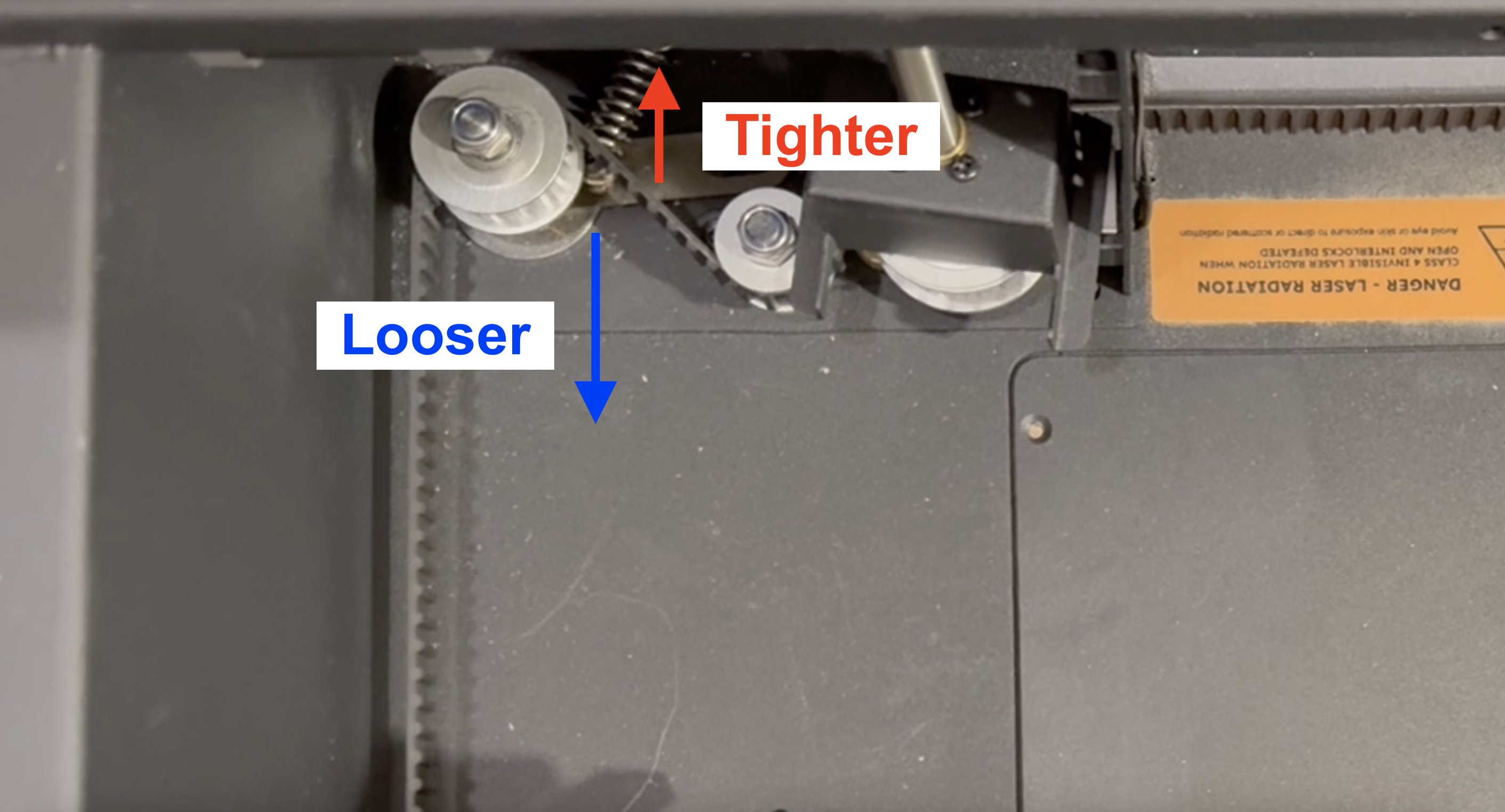

• Kireyspyörän siirtäminen sinisen nuolen suuntaan löysää hihnaa.
• Kireyspyörän siirtäminen punaisen nuolen suuntaan kiristää hihnaa.

Vaihe 5 – Testaa

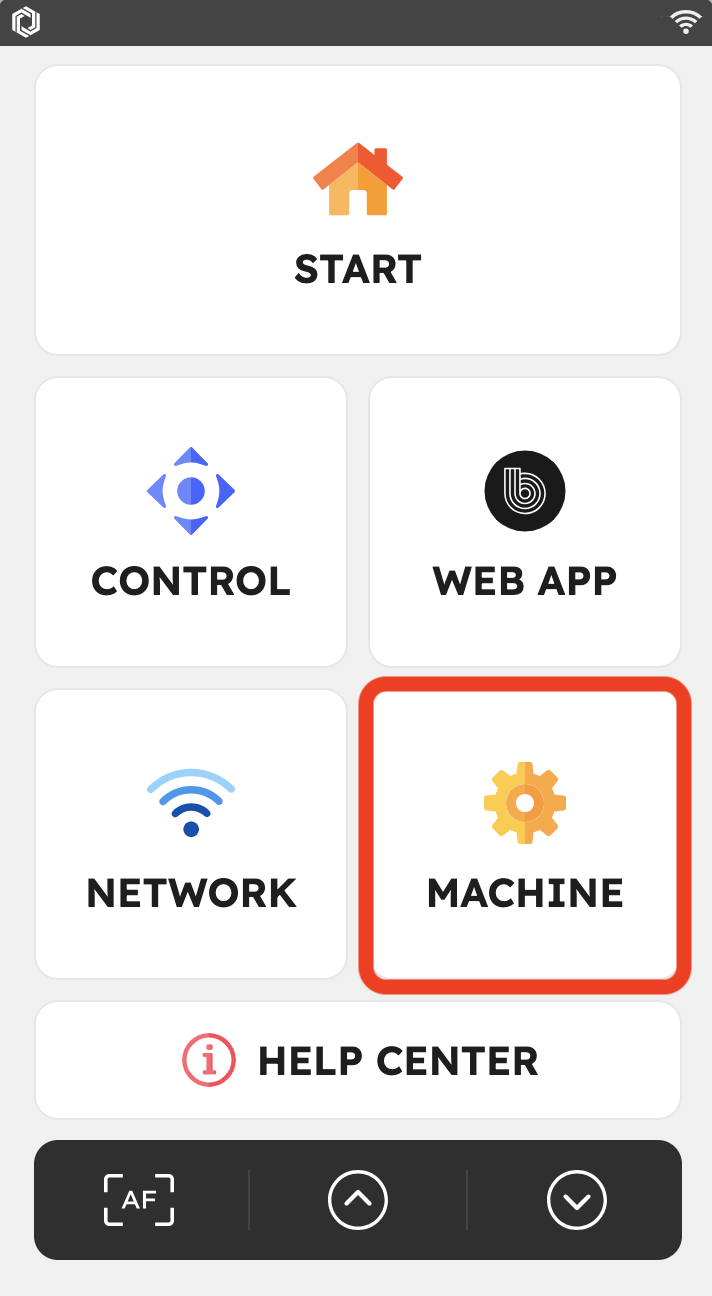

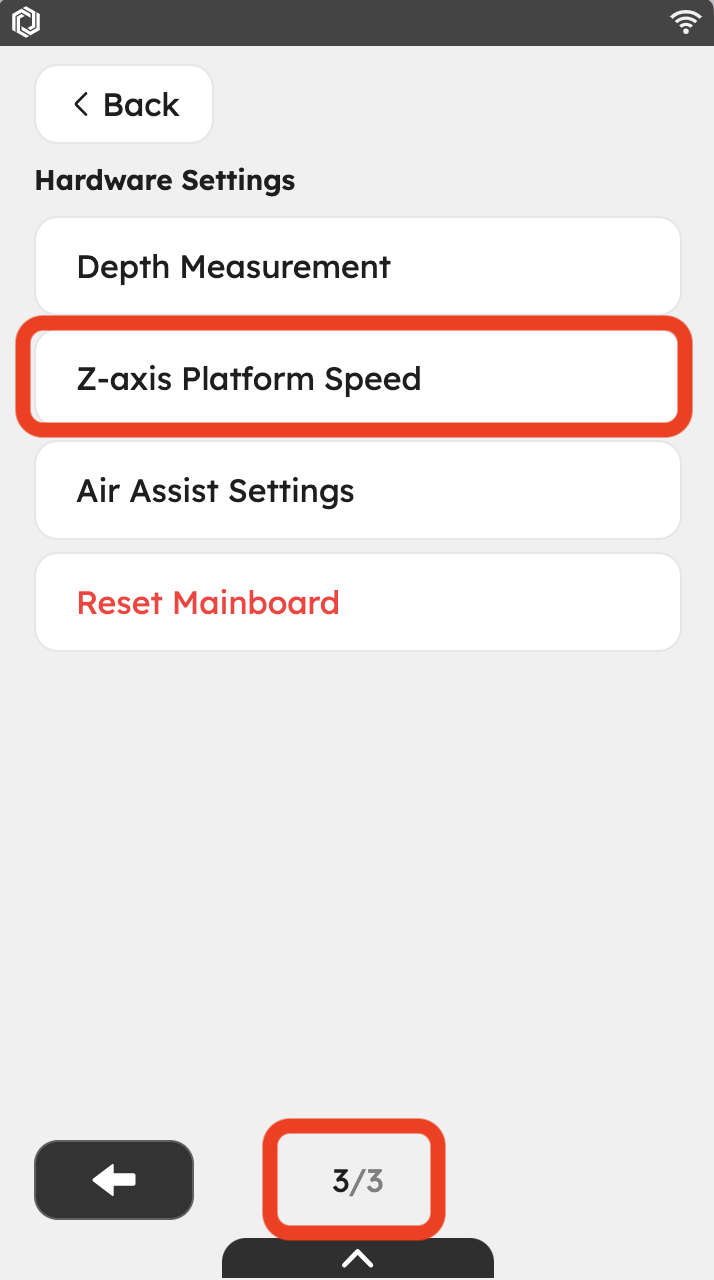

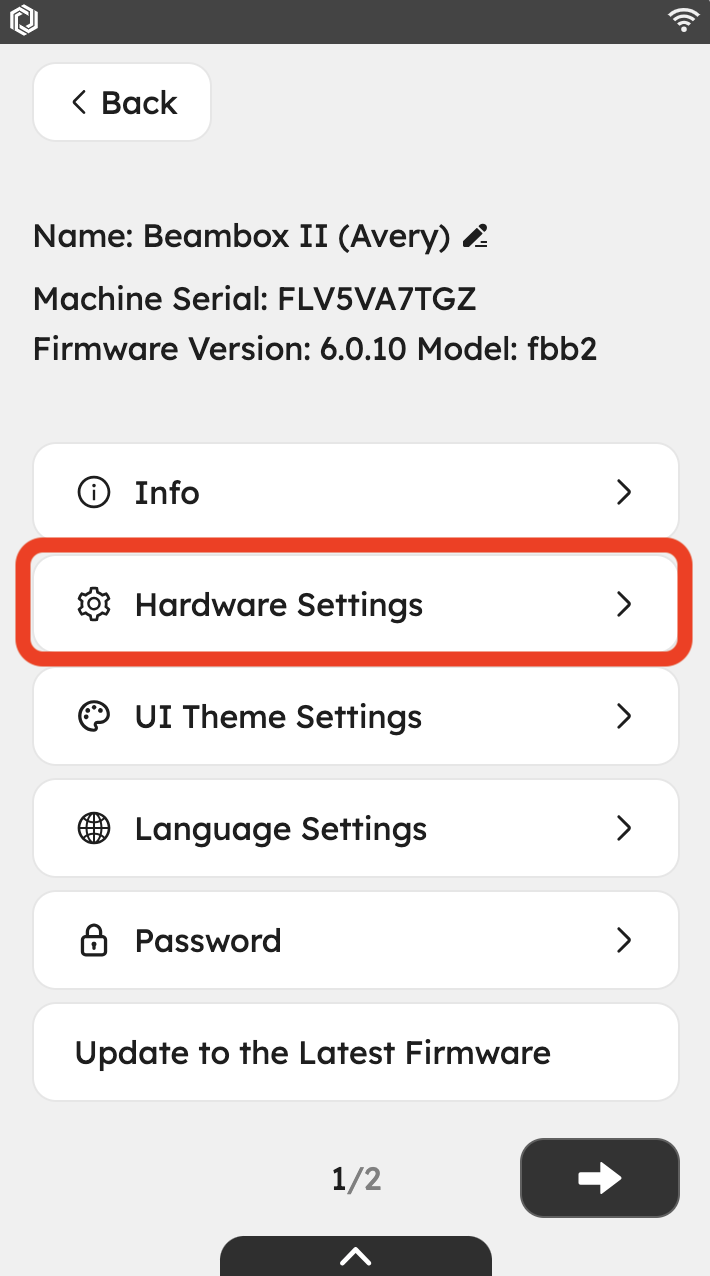

Säädön jälkeen aseta kennolevy ja alustan kiinnike takaisin paikoilleen. Muista suorittaa "Z-akselin alustan nopeustesti" laitteistoasetuksissa varmistaaksesi, että nostolava liikkuu tasaisesti. Jos se ei toimi oikein, toista Vaihe 4 säätääksesi hihnan kireyttä uudelleen.

K1. Miten voin tarkistaa, toimiiko nostolava oikein?

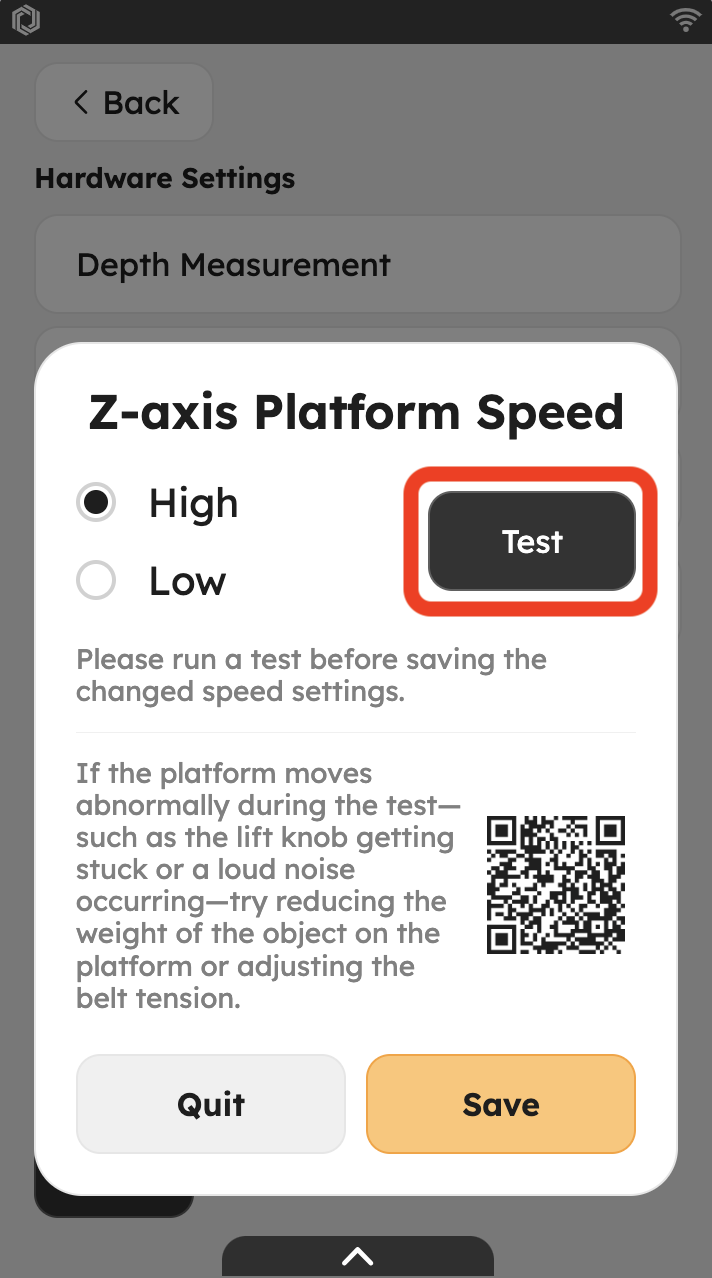

Kun painat "Testaa" -painiketta, Z-akselin nostolava siirtyy ensin ala-asentoon kotiasemaan. Kotiutumisen jälkeen se nousee ja laskee kerran asetetulla nopeudella. Seuraa kotiutumisen ja nostamisen aikana koneen vasemmassa alareunassa olevaa nuppia nähdäksesi, pyöriikö se normaalisti. Jos se pyörii, hihnan kireyden säätö on oikein.

K2. Tarvitseeko testissä käyttää suurta nopeutta?

Ei välttämättä. Jos matalan nopeuden testi toimii ongelmitta, voit käyttää matalan nopeuden asetusta. Vain jos tarvitset suurempia nopeuksia (esimerkiksi kaarevapintaisessa kaiverruksessa), suosittelemme asettamaan sen suurelle nopeudelle.

Z-akselin vakauteen vaikuttavia tekijöitä ovat moottorin nopeus, alustan kuorma ja hihnan kireys. Vakauden ylläpitämiseksi suurilla nopeuksilla tyypillisesti kevennetään alustan kuormaa ja löysätään hieman hihnan kireyttä. Jos hihna on kuitenkin liian löysällä, se saattaa hypätä tai jättää hampaita väliin noston aikana. Siksi optimaalinen nopeus ja kireys riippuvat käyttökohteen erityistarpeista.
