Kuvaus
Tämä artikkeli opastaa sinua manuaalisen oven asennuksessa Promark Desktop -versioon.
Tuetut mallit:
-
Promark Desktop D20 / D30 / D50
-
Promark MOPA High Contrast M20
Pakkauksen sisältö
| Tuotekoodi | Nimi/Kuvaus | Määrä | Huomautus |
| A | Vasen kansi (piirilevyllä) | 1 kpl | |
| B | Oikea kansi | 1 kpl | |
| C | Poikkipalkki | 2 kpl | |
| D | Ovikokoonpano (saranoilla) | 1 kpl | |
| E | Takakansi | 1 kpl | |
| F | Takajalka | 2 kpl | |
| G | Hopealevy | 1 kpl | |
| H | Kaapelilevy | 1 kpl | |
| I | Yläkansi | 1 kpl | |
| J | Kaapeli 1 (Oven anturikaapeli) | 1 kpl | |
| K | Kaapeli 2 (Pyörivä kaapeli) | 1 kpl | |
| S1 | T8 Torx-ruuvi | 16 kpl | Kaksi ylimääräistä mukana |
| S2 | M4*8 (3 mm kuusio) Uppokantainen kuusioruuvi | 7 kpl | Yksi ylimääräinen mukana |
| S3 | M4*12 (3mm kuusio) Tasapäinen kuusioruuvi | 9 kpl | Yksi ylimääräinen mukana |
| S4 | M4*10 (3mm kuusio) Uppokantainen kuusioruuvi | 5 kpl | Yksi ylimääräinen mukana |
| S5 | M3*6 (2,5mm kuusio) Kupukantainen kuusioruuvi | 5 kpl | Yksi ylimääräinen mukana |
| T1 | 2,5 mm:n kuusiokoloavain | 1 kpl | |
| T2 | T8 Torx -ruuvitaltta | 1 kpl |
Työkalut:
Omatoiminen valmistautuminen:

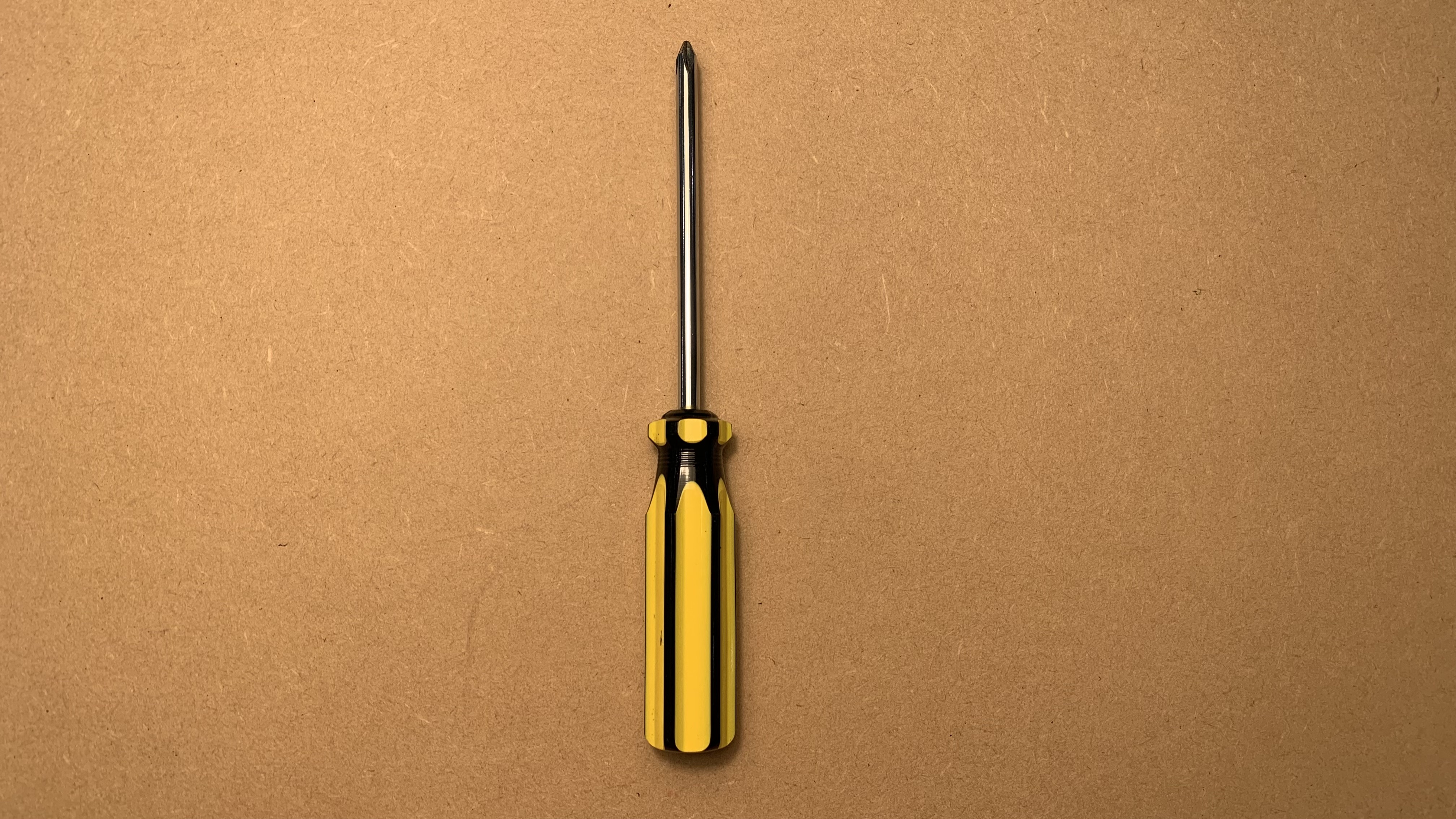

Ristipääruuvimeisseli
Vaihe 1

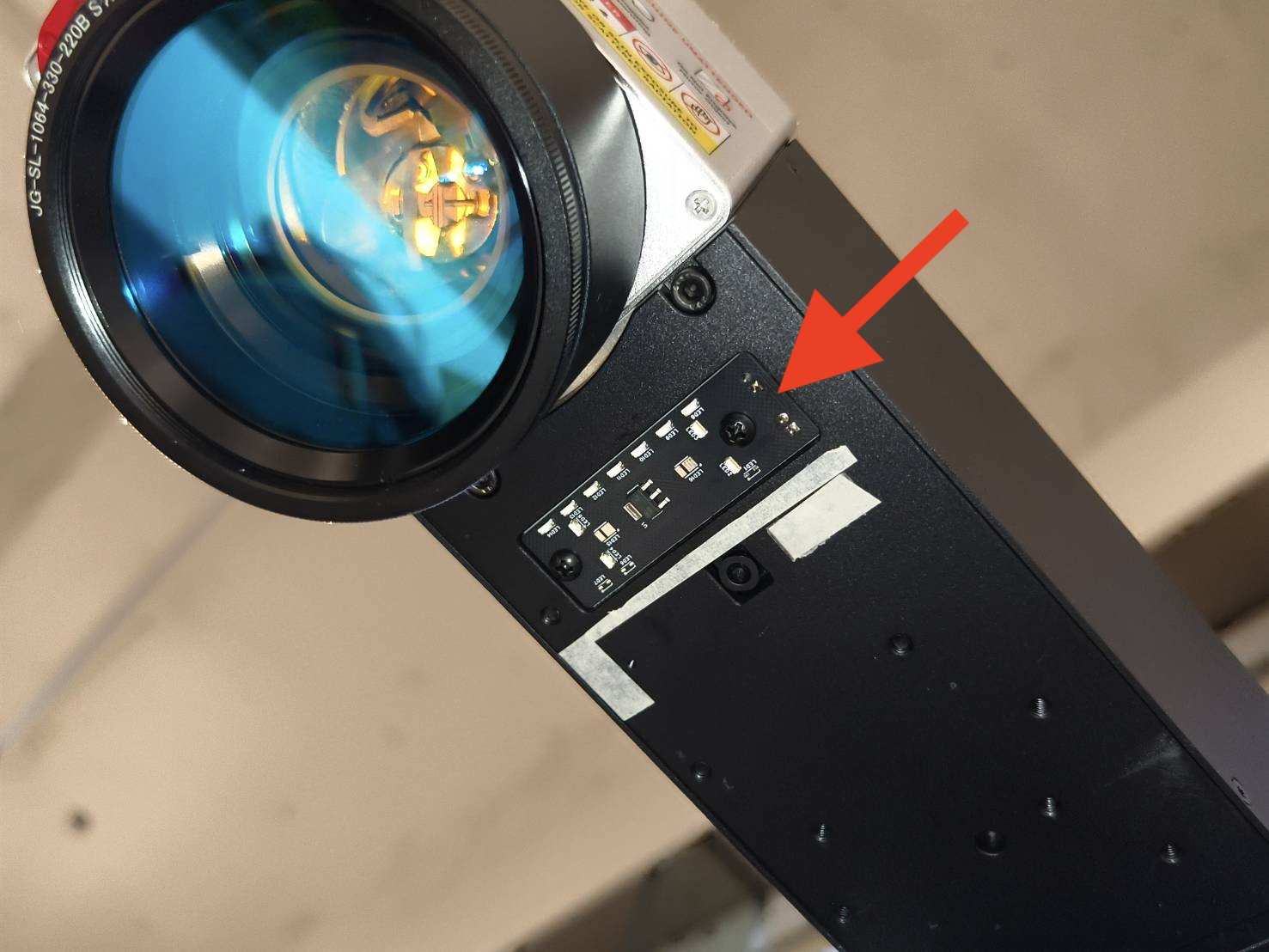

Noudata alla olevia ohjeita kameran LED-piirilevyn vaihtamiseksi.
(Tarkoituksena on vaihtaa LED-piirilevy erilaiseen ylivalotuksen estämiseksi manuaalisen oven asennuksen jälkeen.)
Promark - Kameran LED-piirilevyn vaihto
Vaihe 2

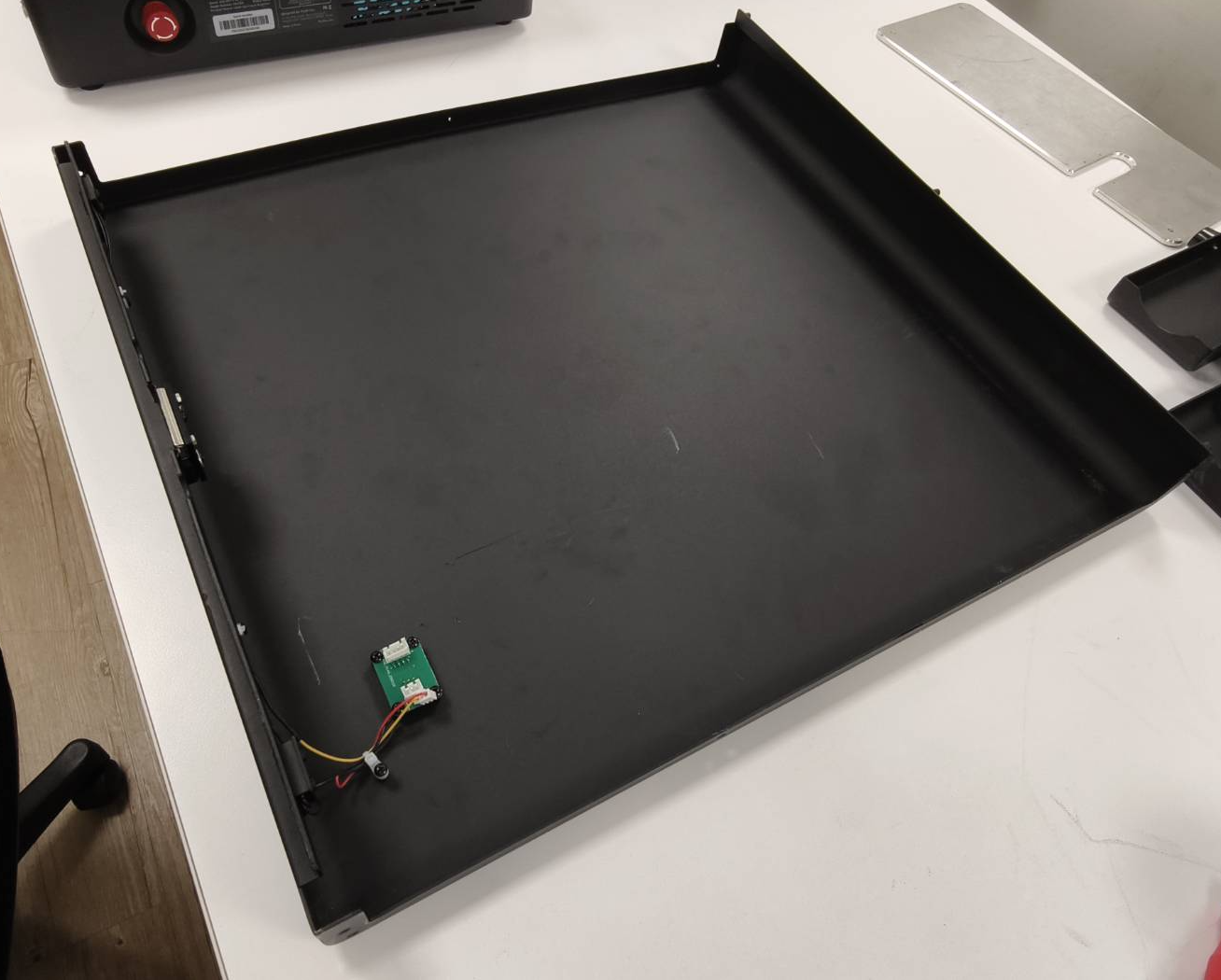

Etsi vasen sivupaneeli (A), jossa on pieni piirilevy, ja aseta se tasaisesti pöydälle piirilevy ylöspäin kuvan osoittamalla tavalla.
Vaihe 3

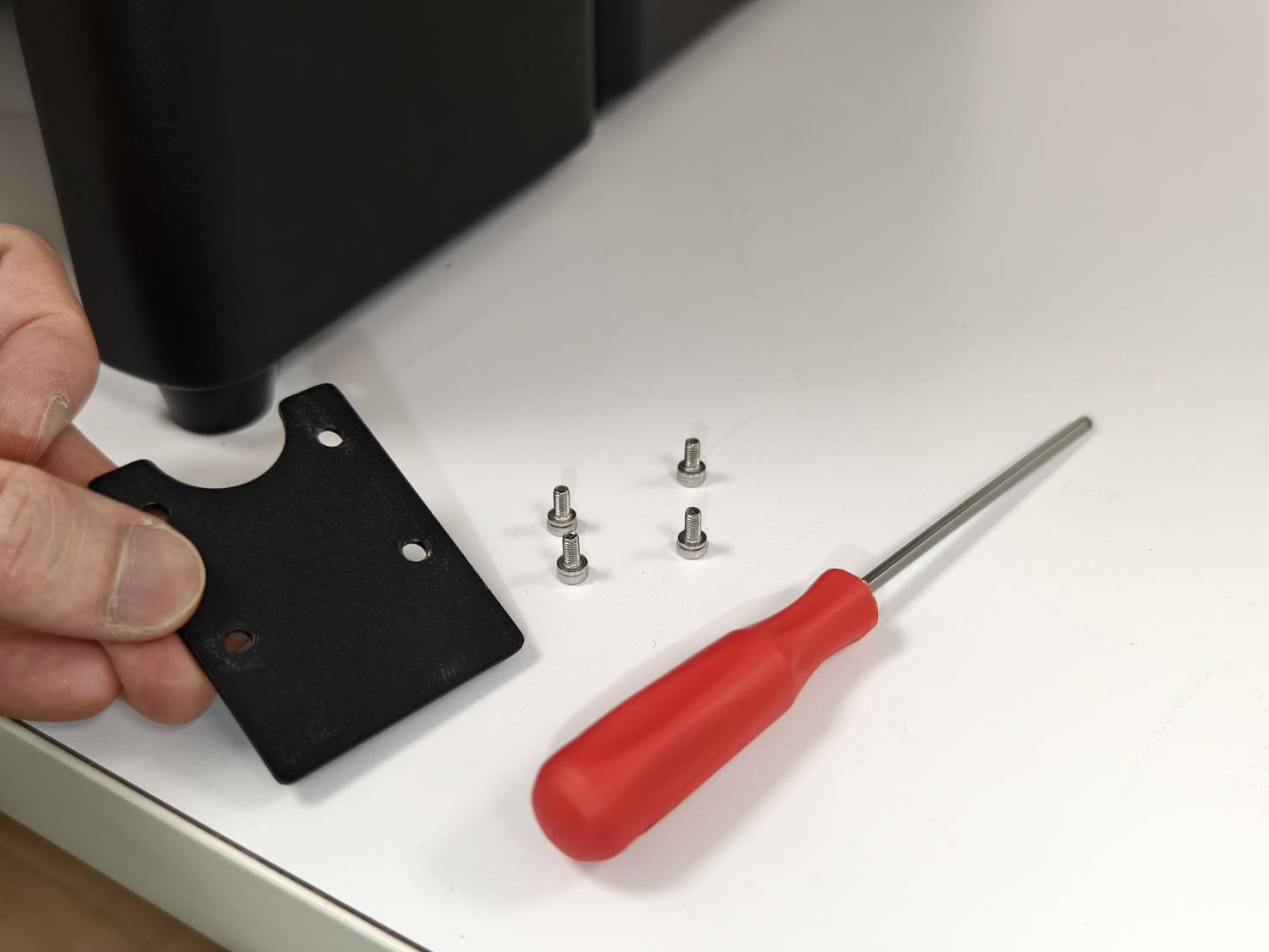

Etsi poikkipalkki (C) ja kiinnitä se kahdella T8-ruuvilla (S1).
Vaihe 4

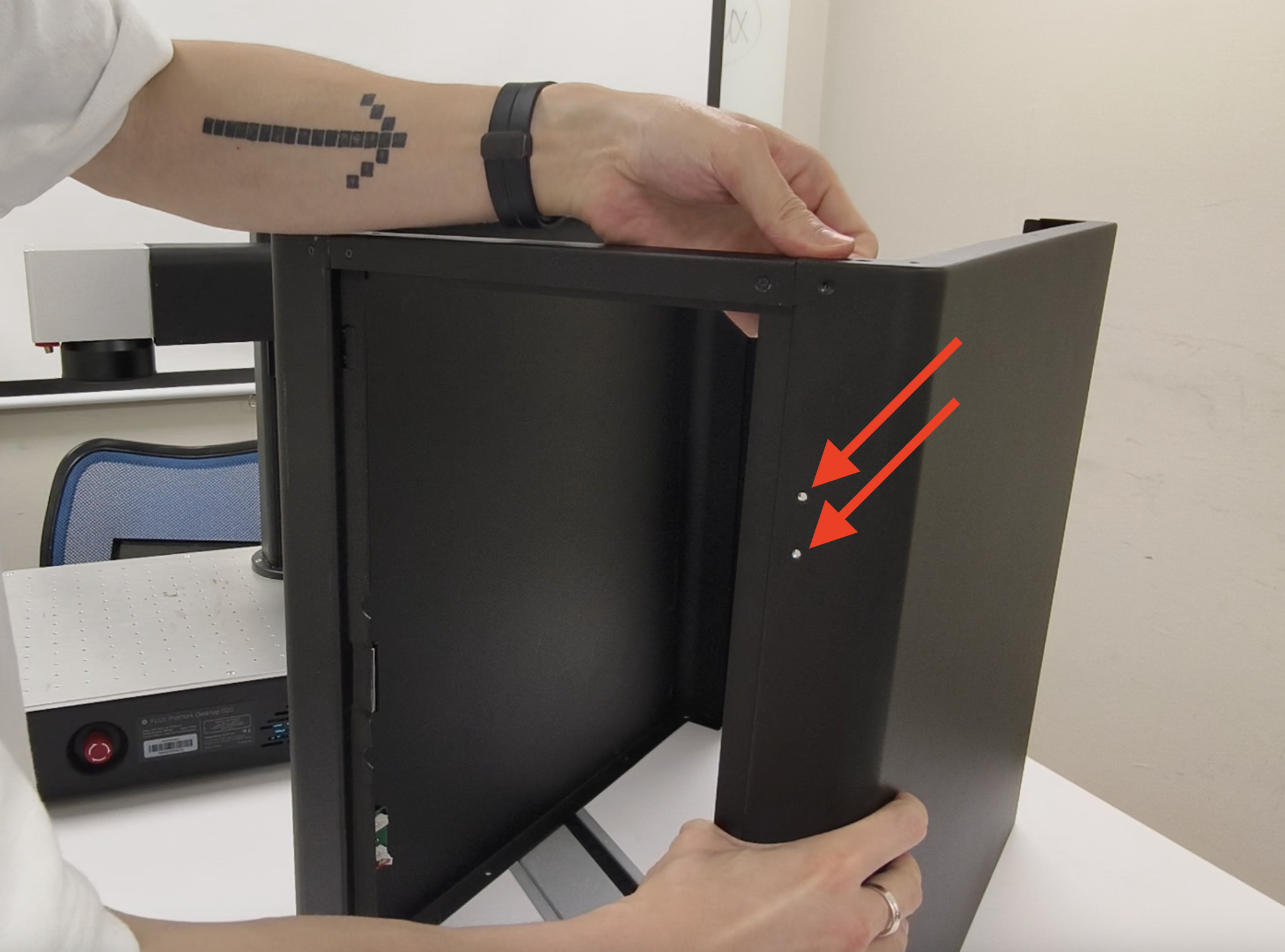

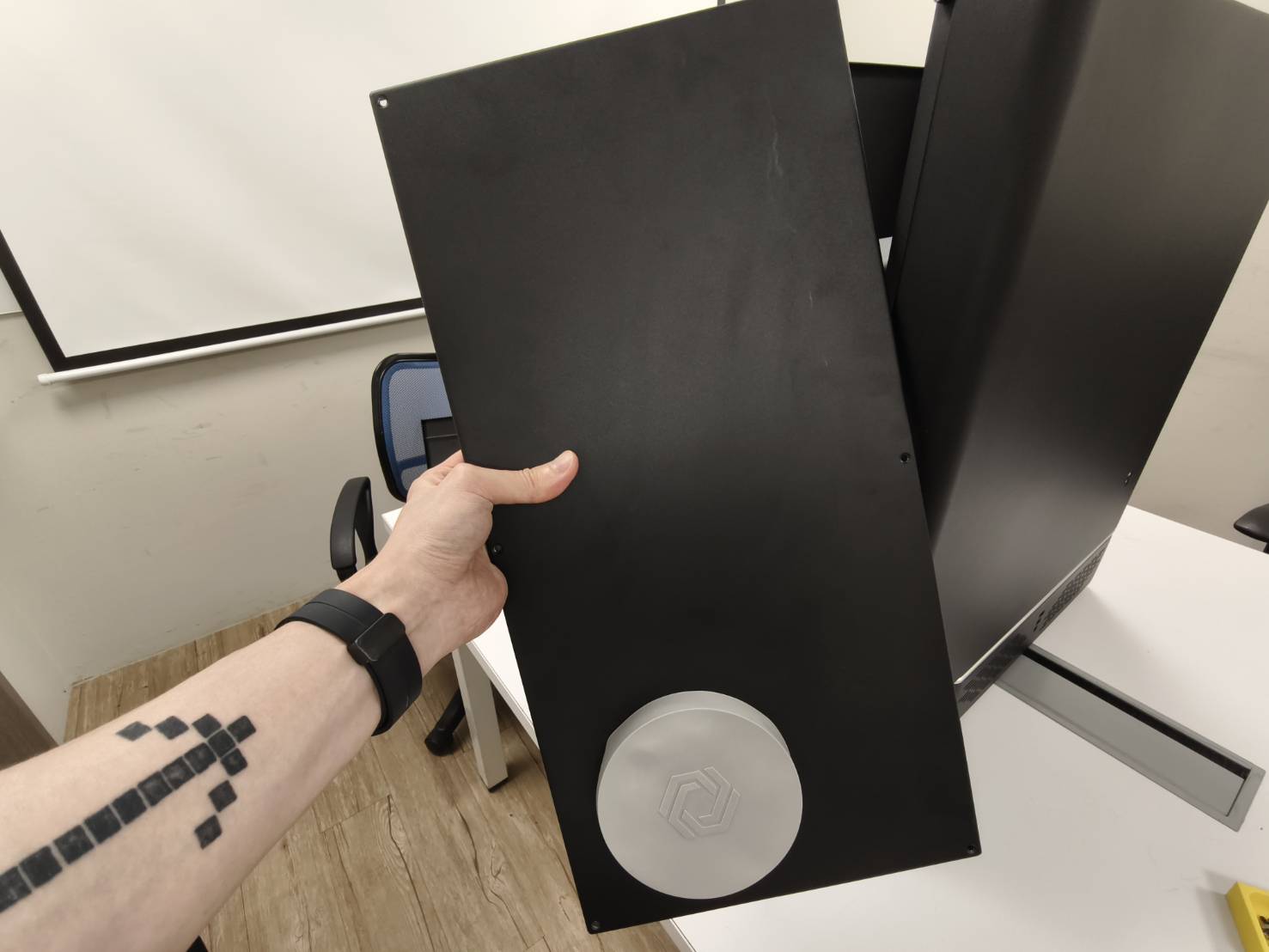

Aseta vasen sivupaneeli pystyasentoon ja ota esille oikea sivupaneeli (B).

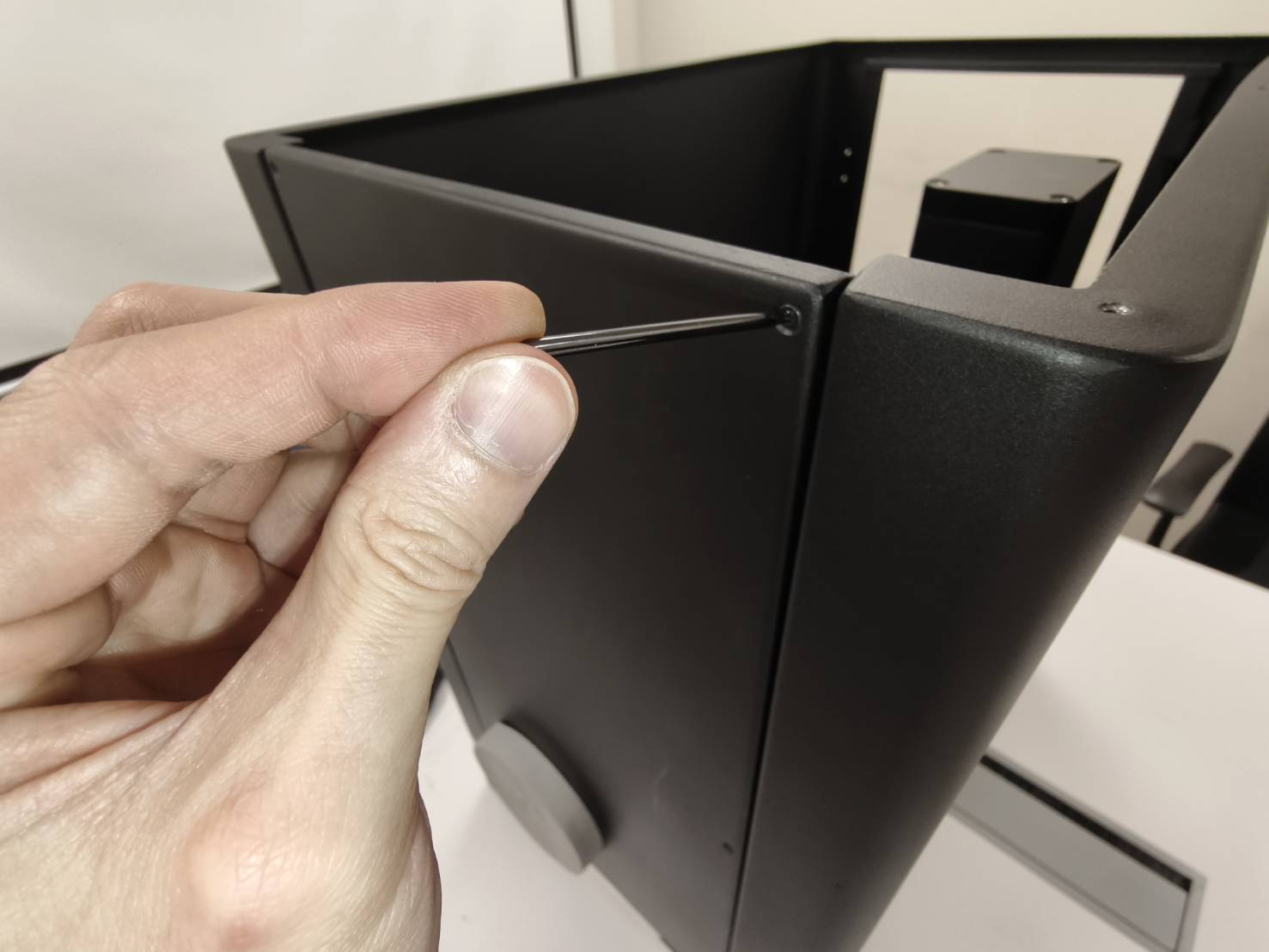

Kiinnitä oikea sivupaneeli poikkipalkkiin ja kiinnitä se kahdella T8-ruuvilla (S1).
(Huom: Varmista, että oikean sivupaneelin ruuvinreiät osoittavat eteenpäin.)
Vaihe 5

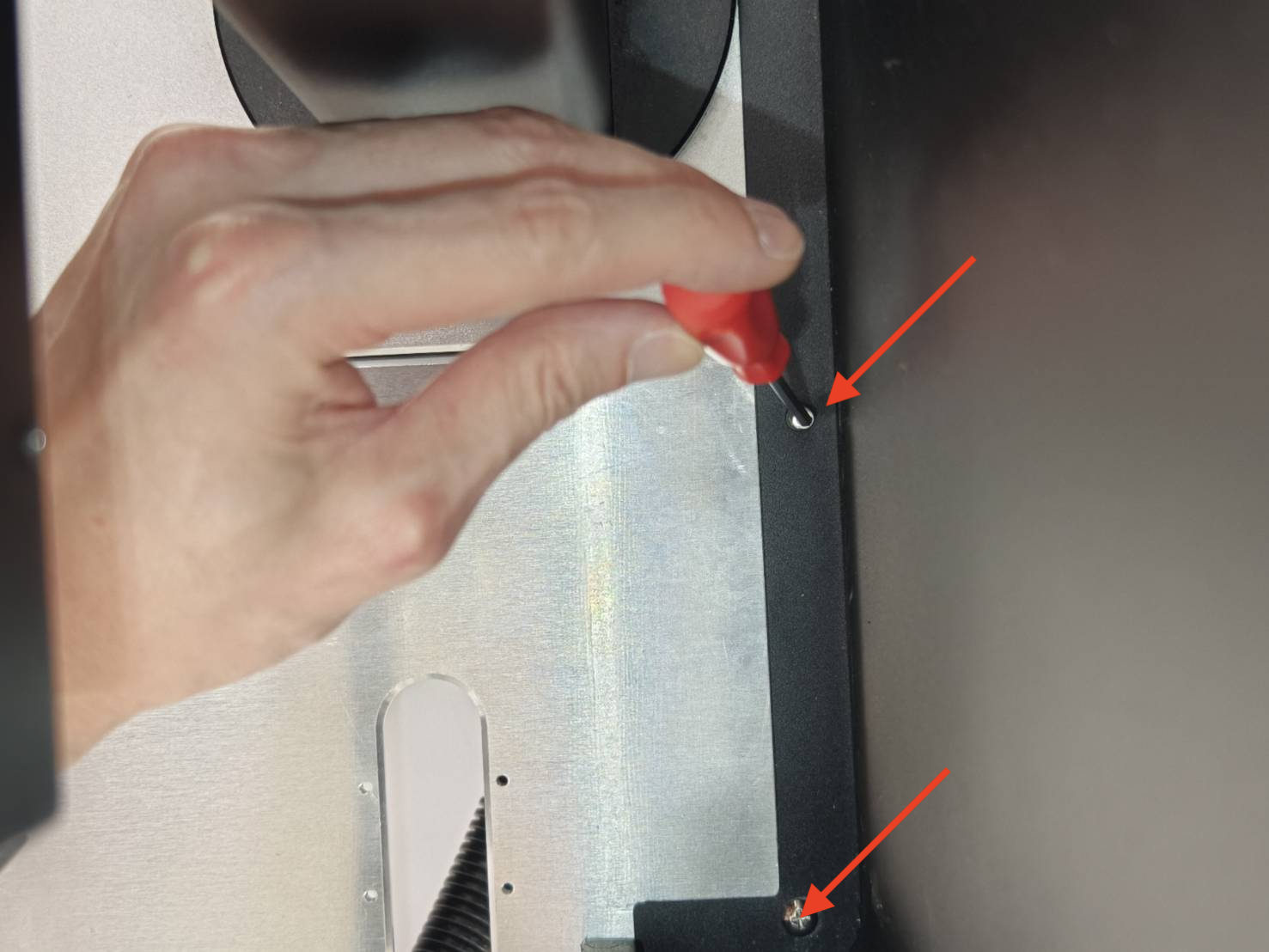

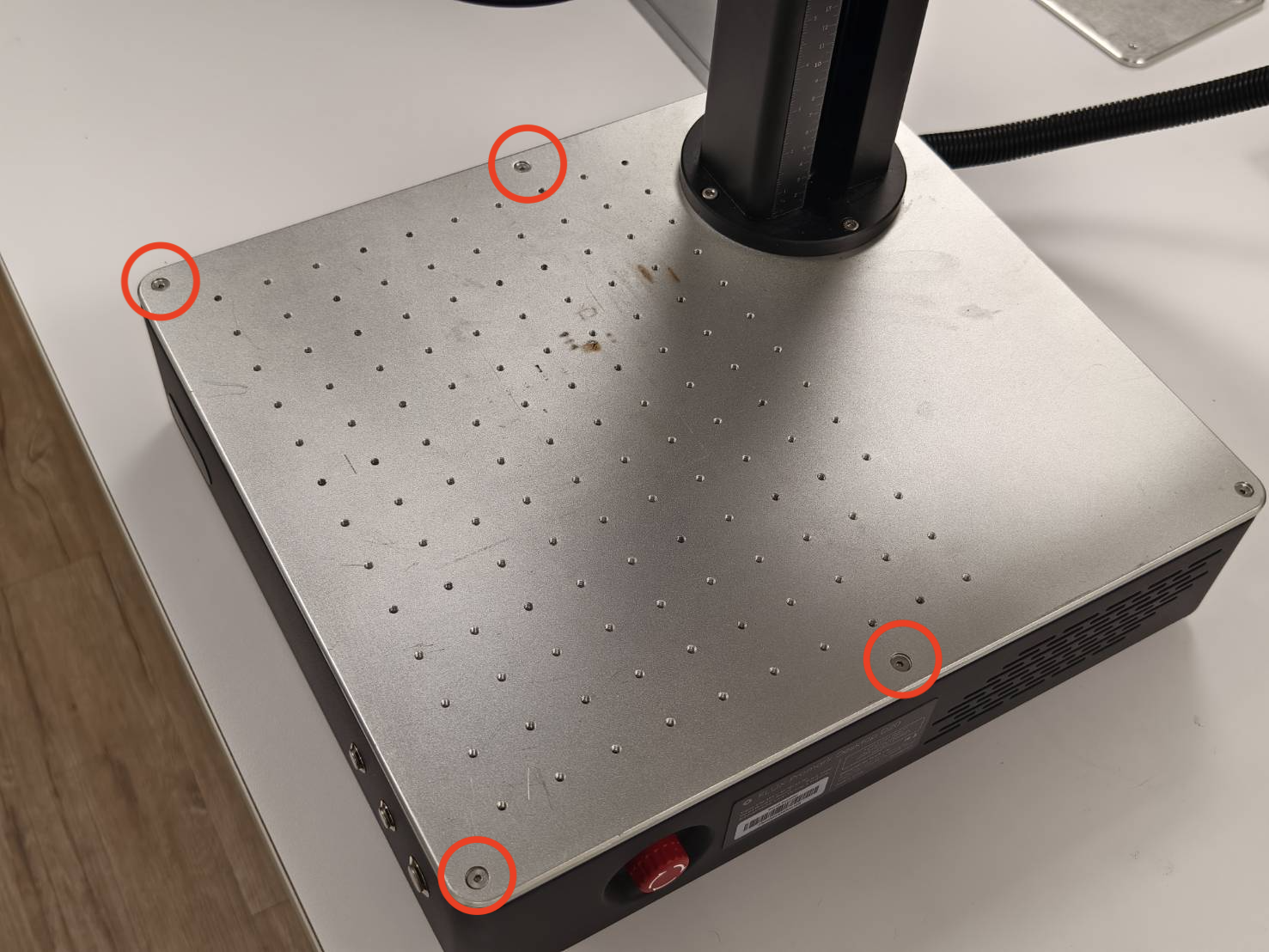

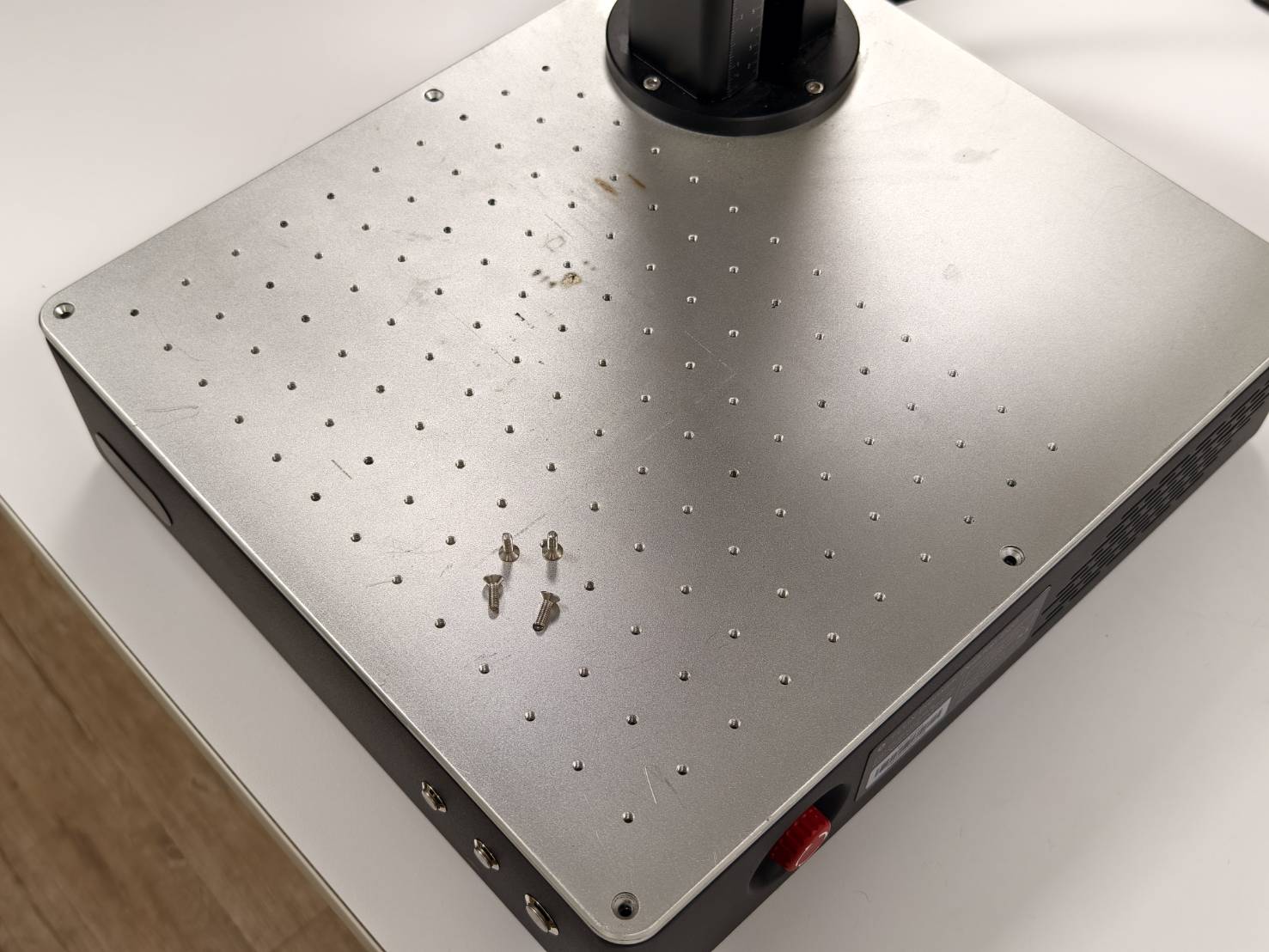

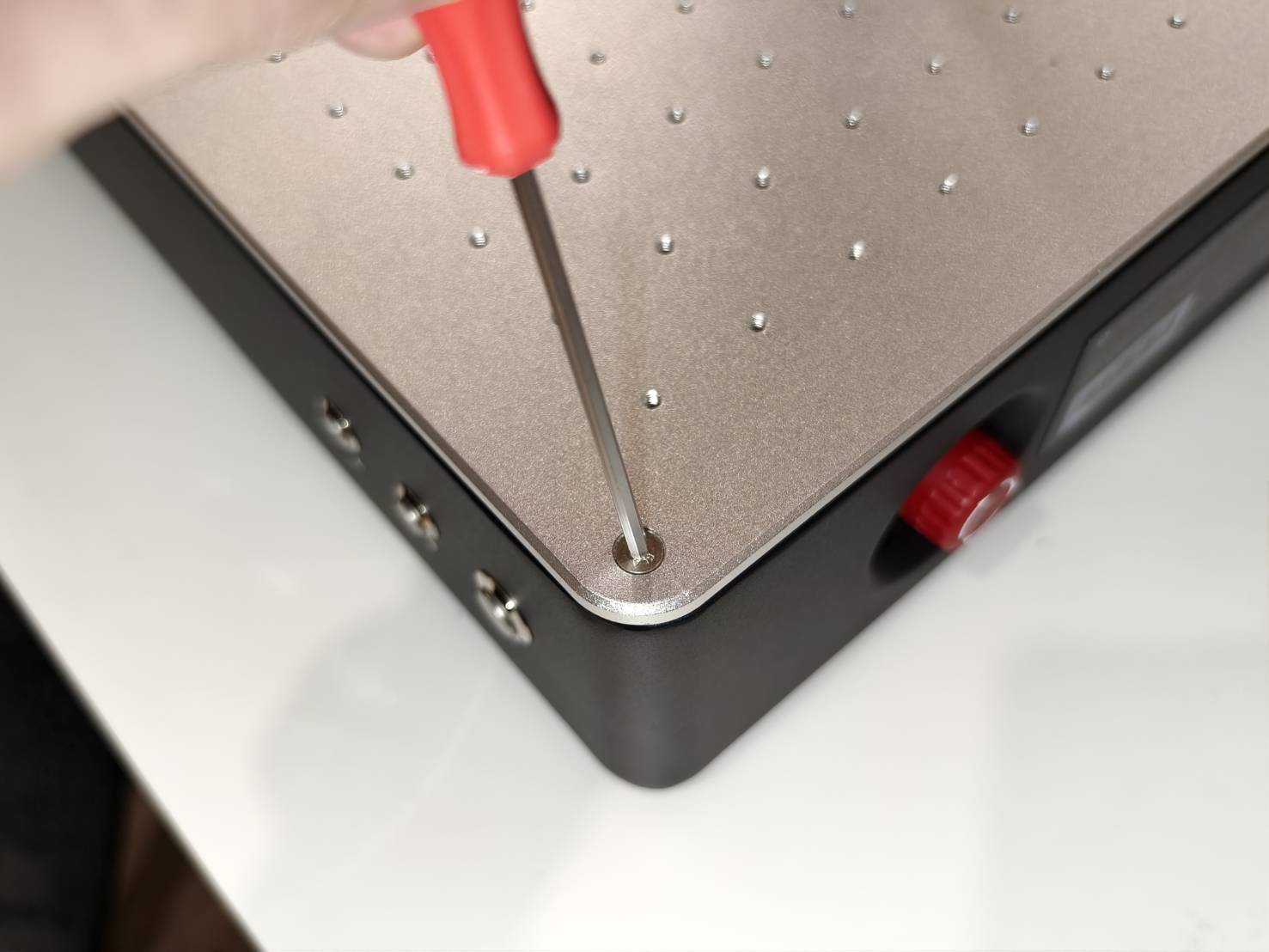

Irrota neljä ruuvia koneen rungosta. (2,5 mm:n kuusiokoloavain x 4 kpl)
Vaihe 6
Aseta kootut vasen ja oikea sivupaneeli suoraan koneeseen niin, että vaakapalkki on edessä.
Vaihe 7

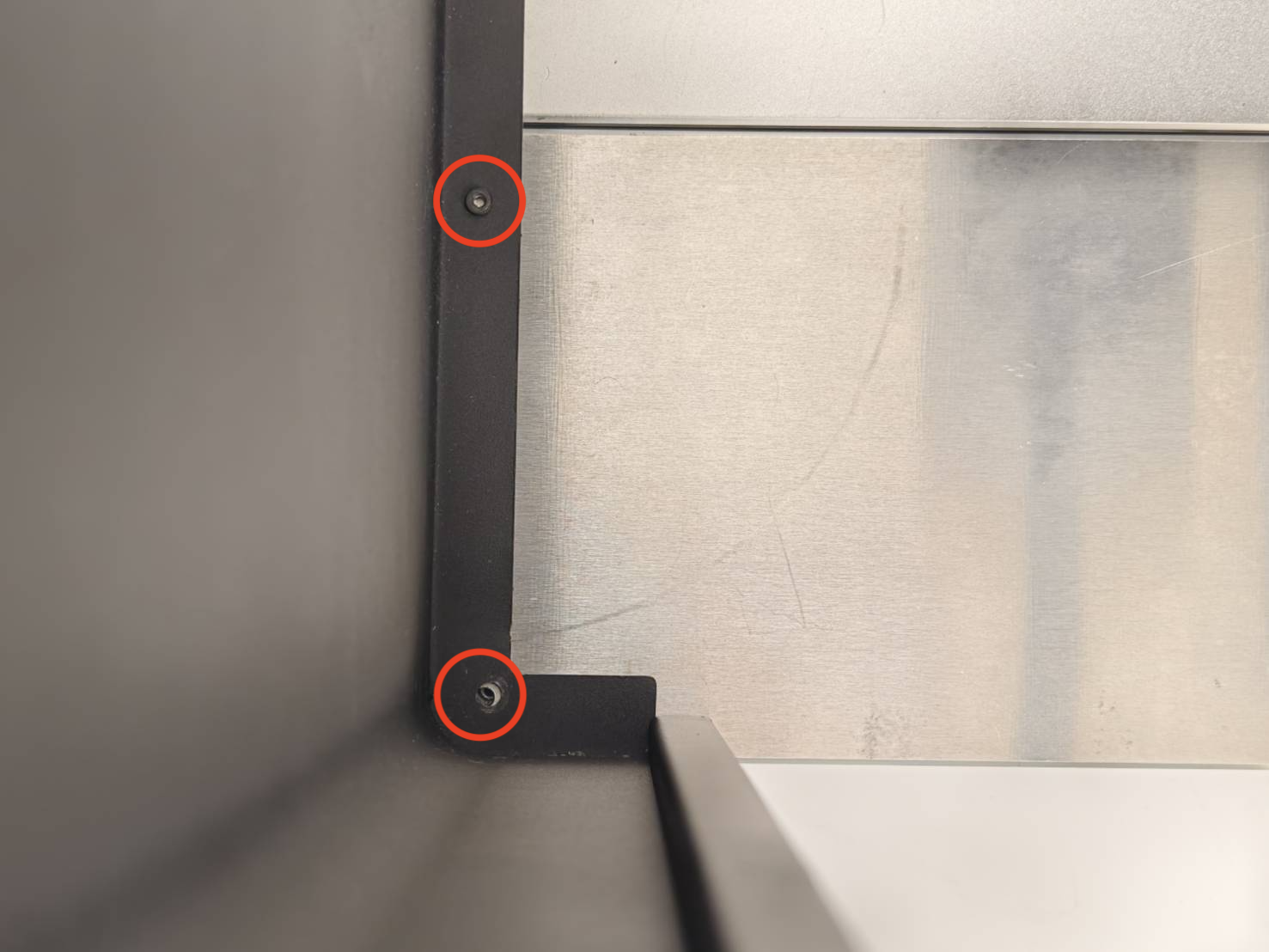

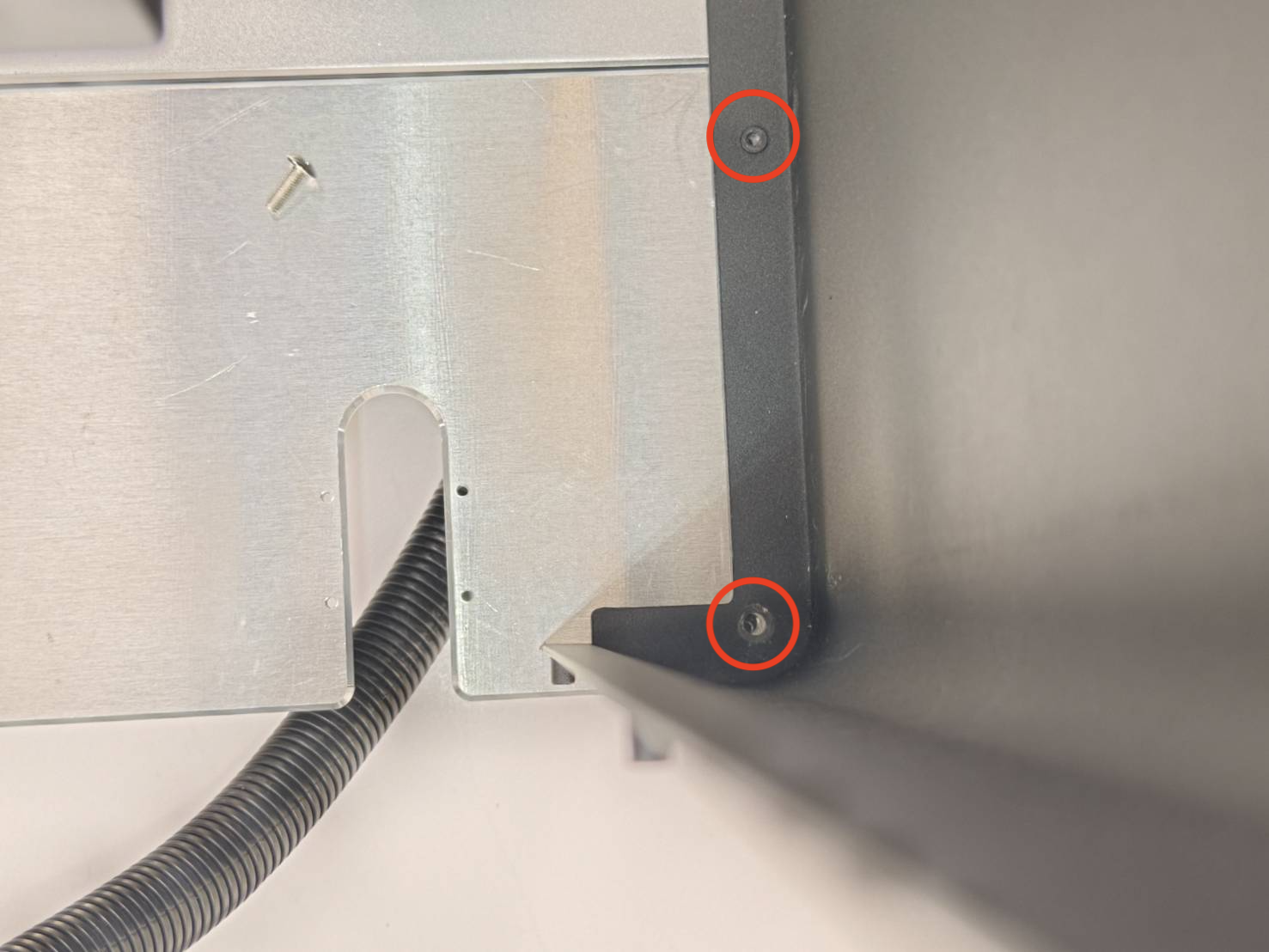

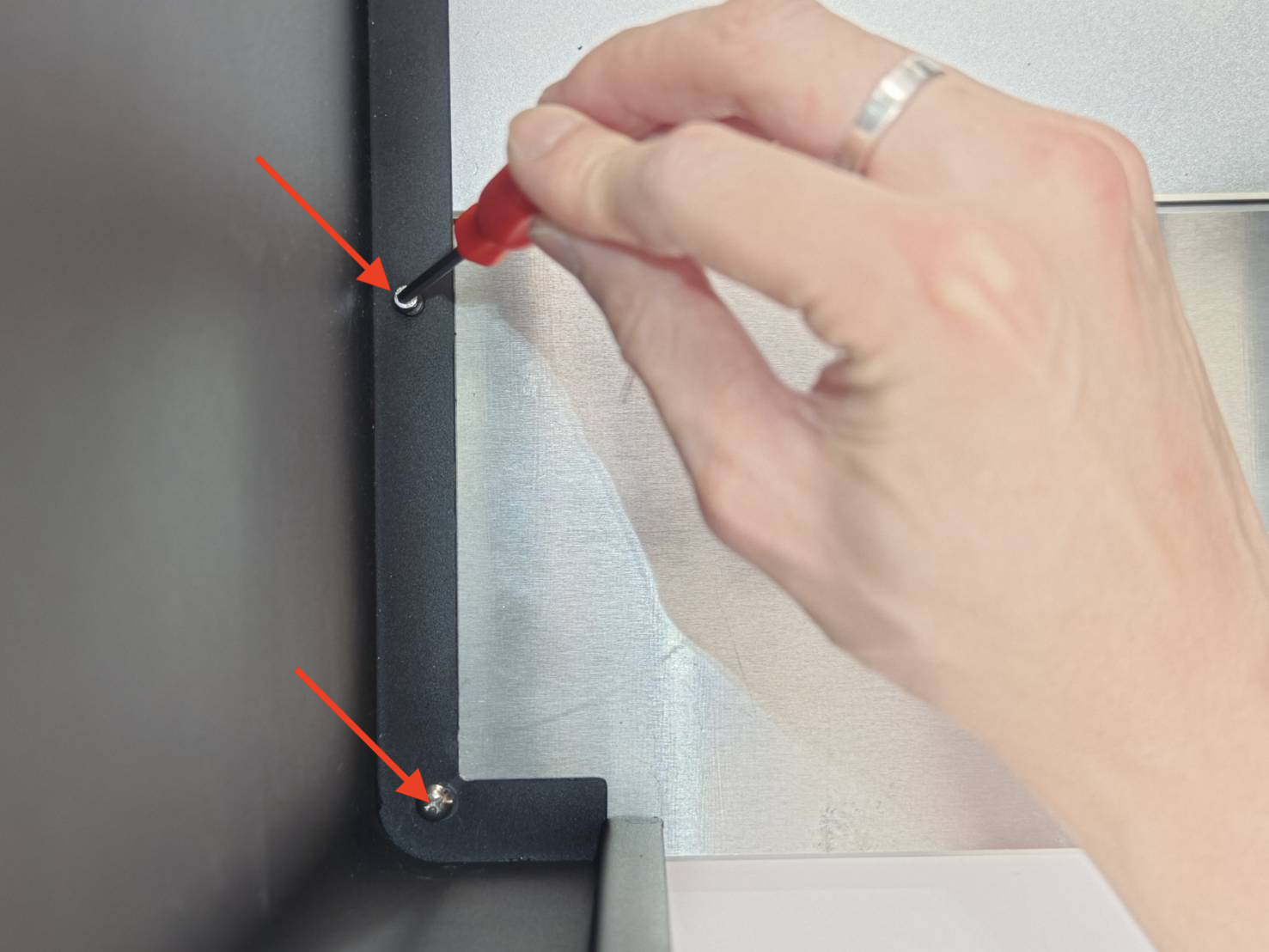

Asenna alempi vaakapalkki (C). Kiinnitä se käyttämällä neljää T8-ruuvia (S1), kaksi kummallekin puolelle.
Vaihe 8
Työnnä koko kotelo taaksepäin ja kohdista se koneen työtason reunan kanssa.
Vaihe 9
Kiinnitä neljä ruuvia alustaan, kaksi kummallekin puolelle.
[S3] [M4*12 (3 mm) uppokantaiset kuusiokoloruuvit x 4 kpl]
(Huomaa, että video on vain havainnollistava. Ruuvit saattavat poiketa omistasi.)
Vaihe 10
Käännä kone ympäri tai siirry koneen taakse.

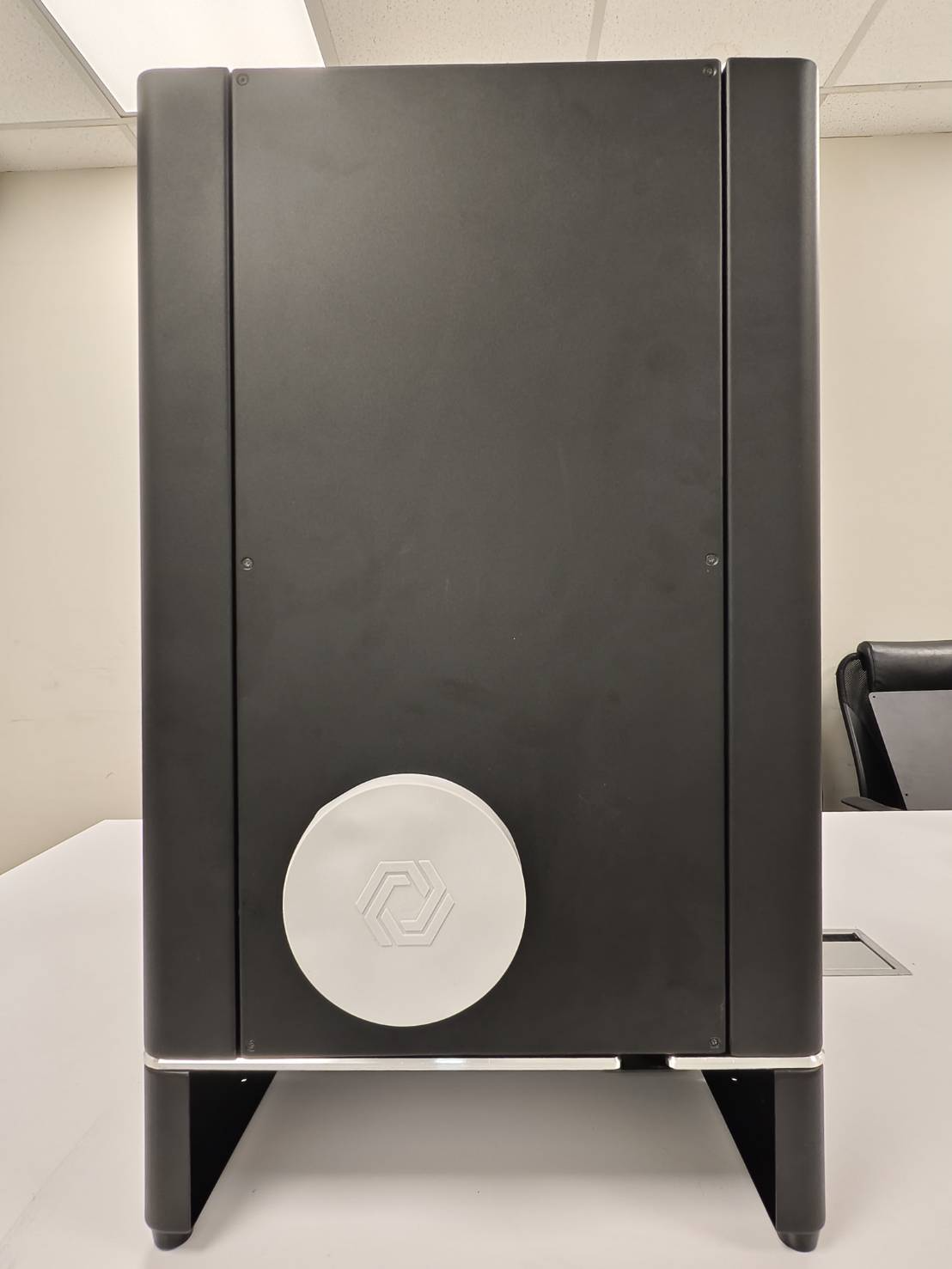

Aseta tai kiinnitä hopeanvärinen takapaneeli (G) ja takaosan jalkakappale (F) koneen pohjaan.

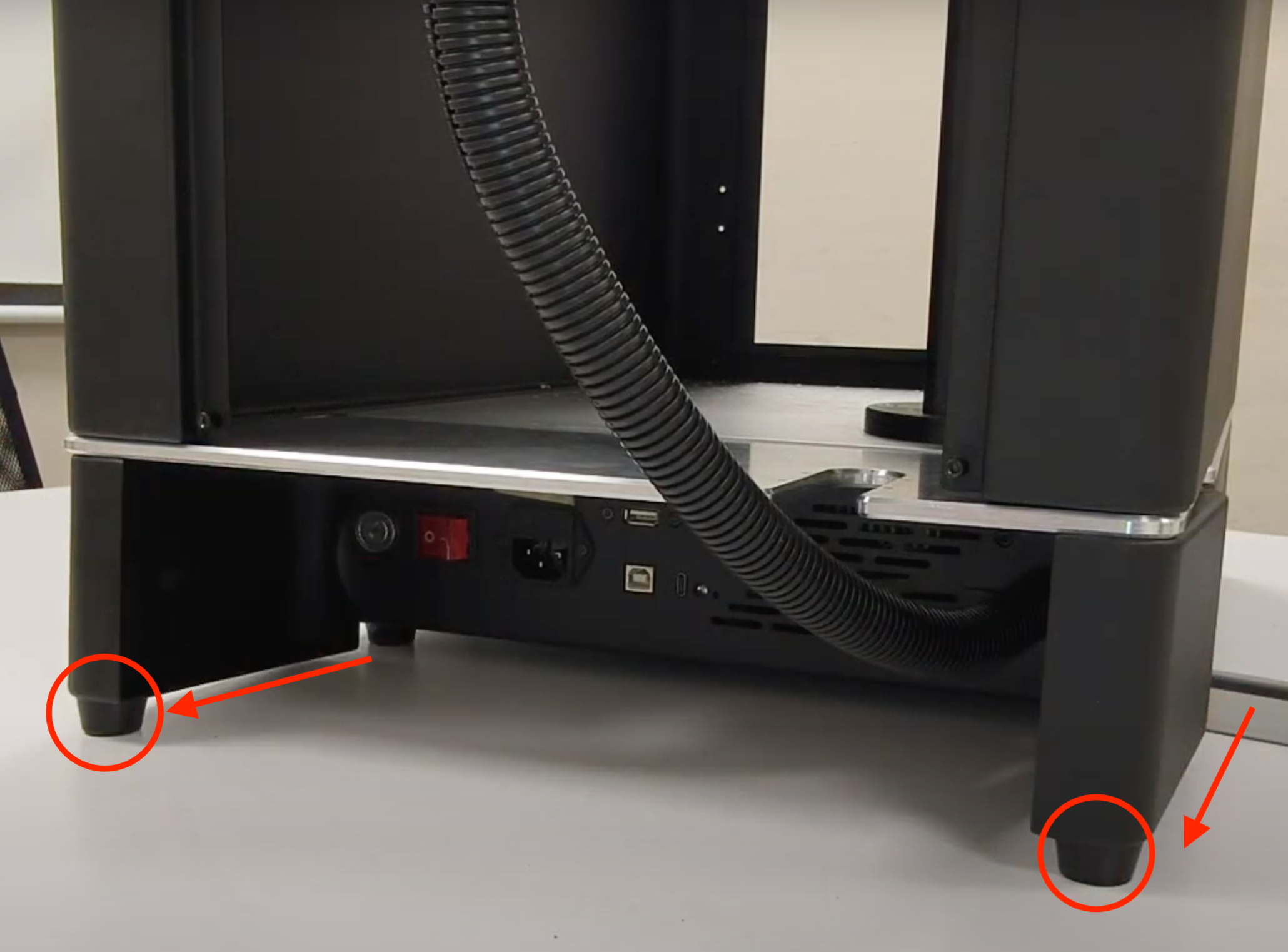

⚠︎ Huomio: Takimmaisen reunalistan (F) jalkatyynyt on asetettava laitteen takaosaan.
Vaihe 11

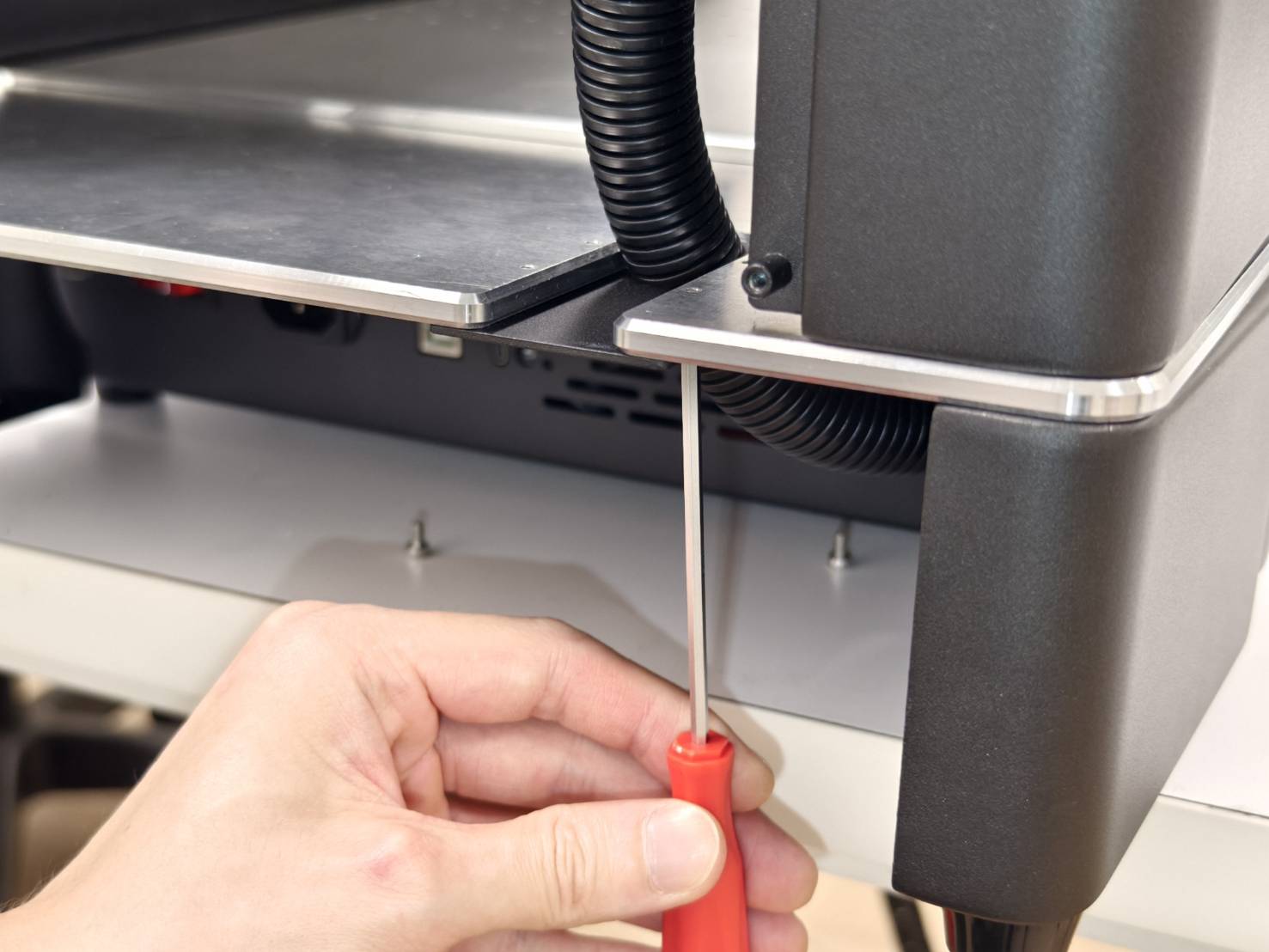

Kiinnitä neljä ruuvia, kaksi kummallekin puolelle.
(Varmista, että hopeanvärinen takapaneeli ja takaosan jalkakappale ovat kiinnitetty toisiinsa. Jos ruuveja ei saa kiristettyä, saatat joutua säätämään hopeanvärisen paneelin tai takaosan jalkakappaleen asentoa.)
[S3] [M4*12 (3 mm) uppokantaiset kuusiokoloruuvit x 4 kpl]
Vaihe 12

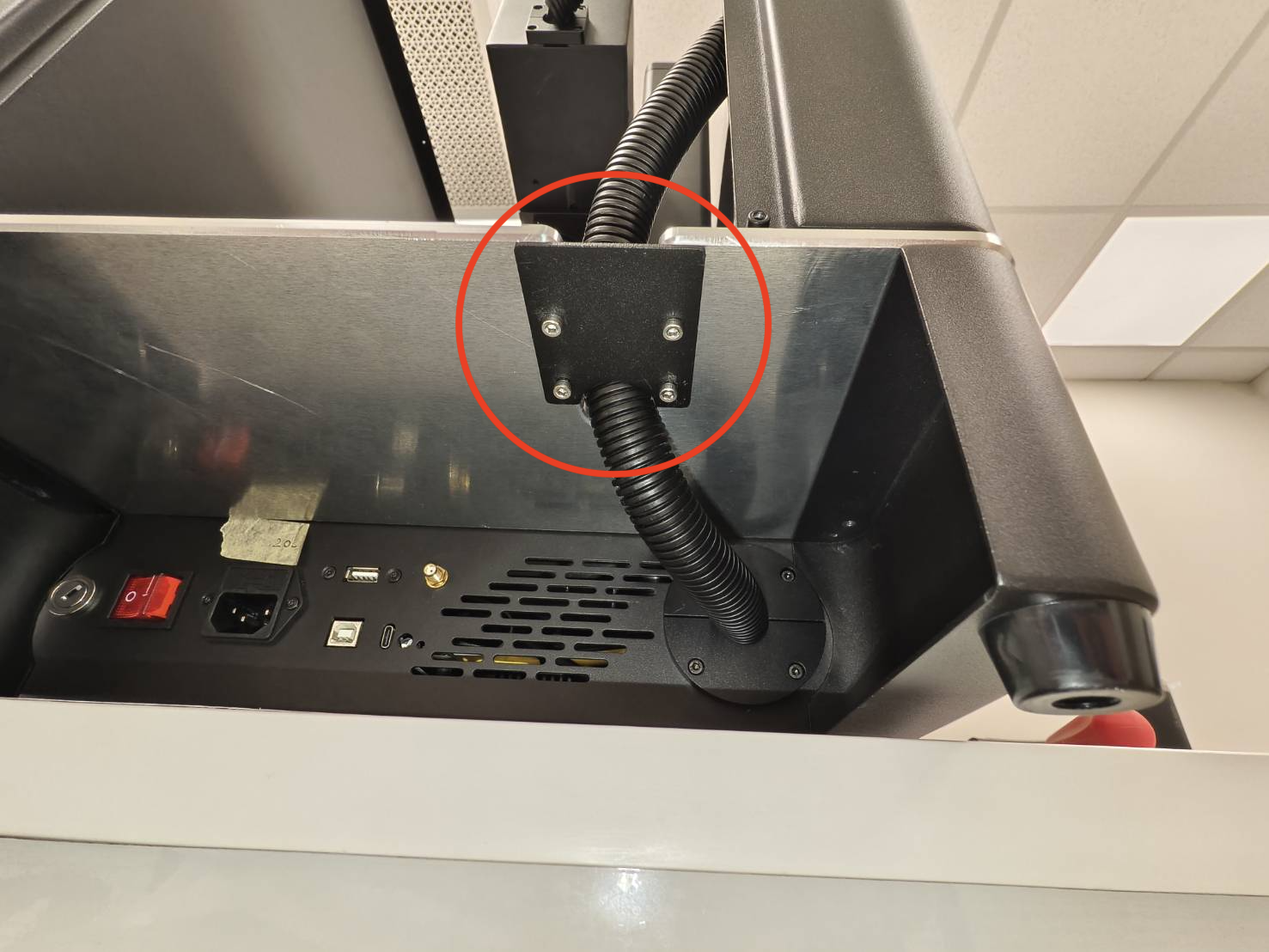

Kiinnitä kaapelisuojus (H) alhaalta ylöspäin.
[S5] [M3*6 (2.5mm) Tasapääkuusiokoloruuvit x 4 kpl]
Vaihe 13
Kiinnitä takasuojalevy (E) käyttäen 6 kpl T8-ruuveja (S1).
Vaihe 14

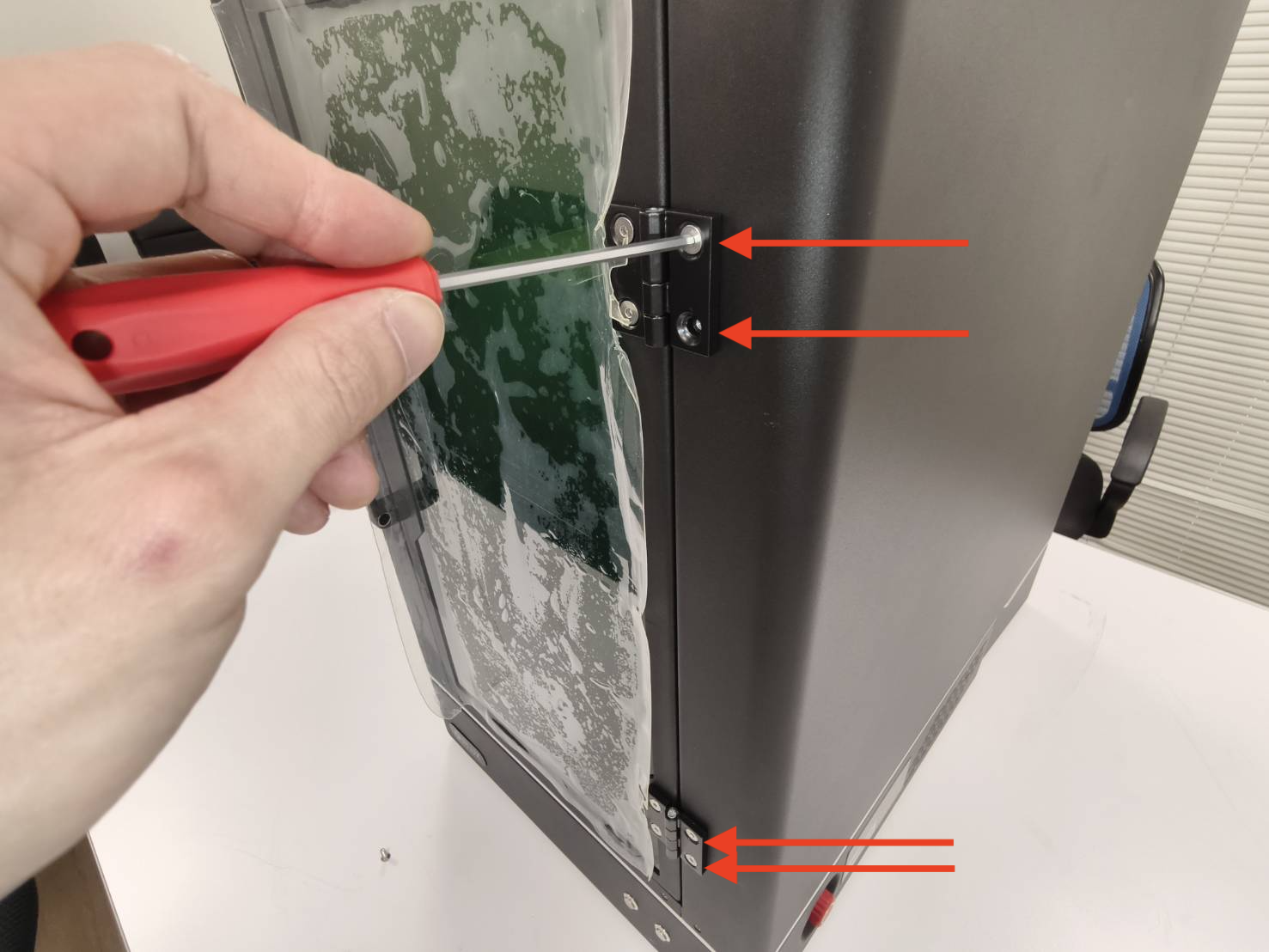

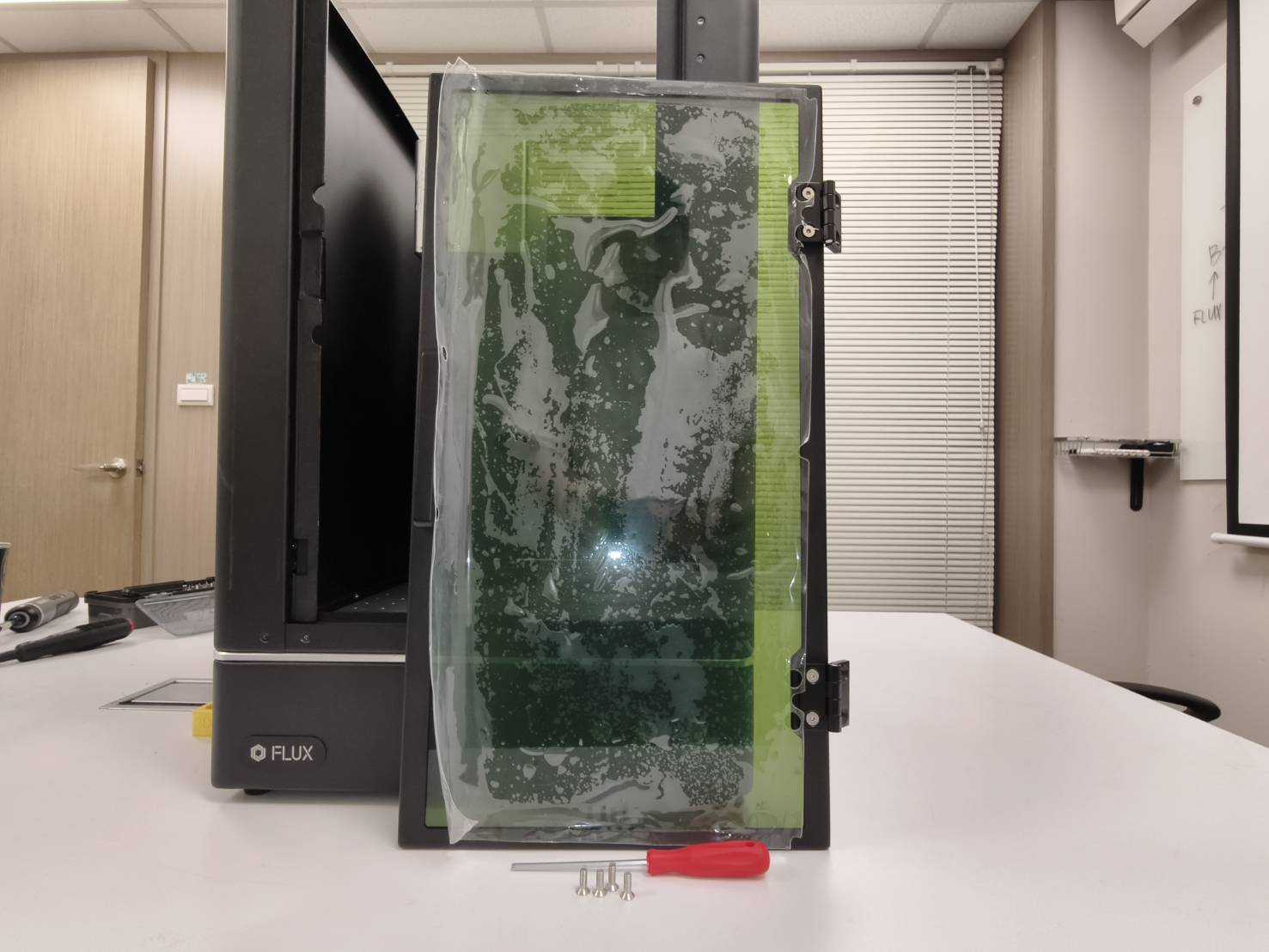

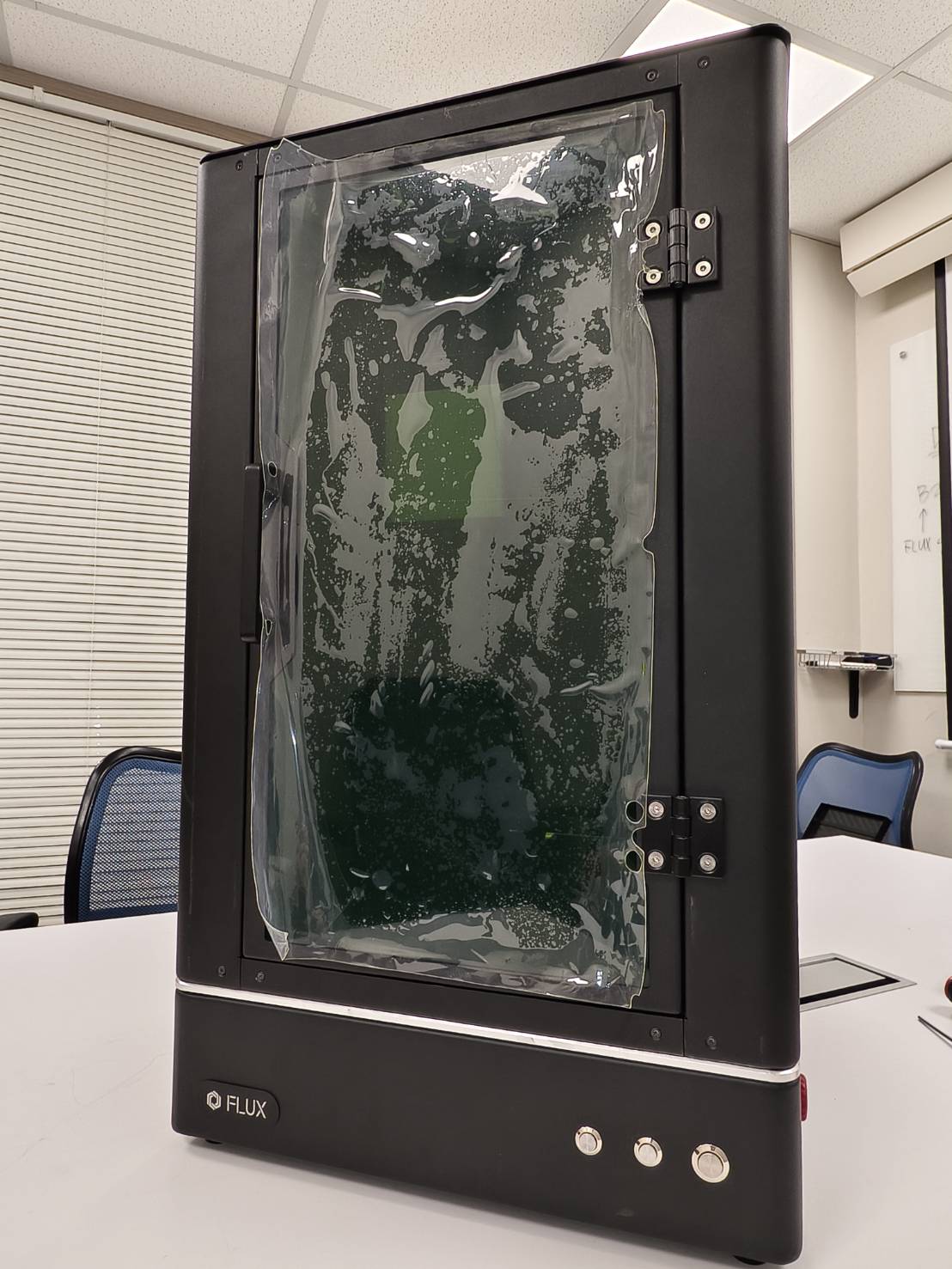

Kiinnitä etuovi (D).
[S4] [M4*10 (3mm) Uppokantaiset kuusiokoloruuvit x 4 kpl]
Vaihe 15

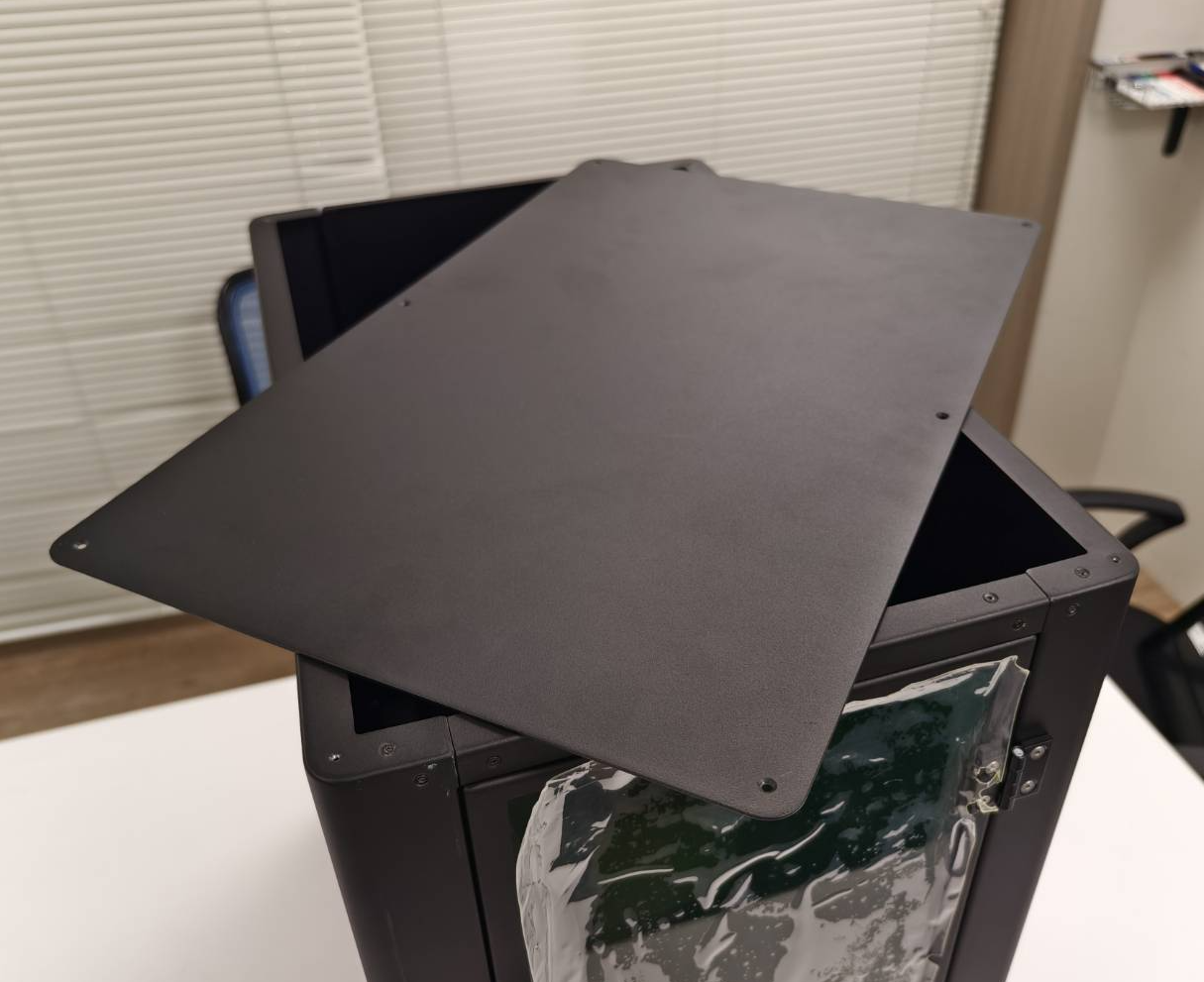

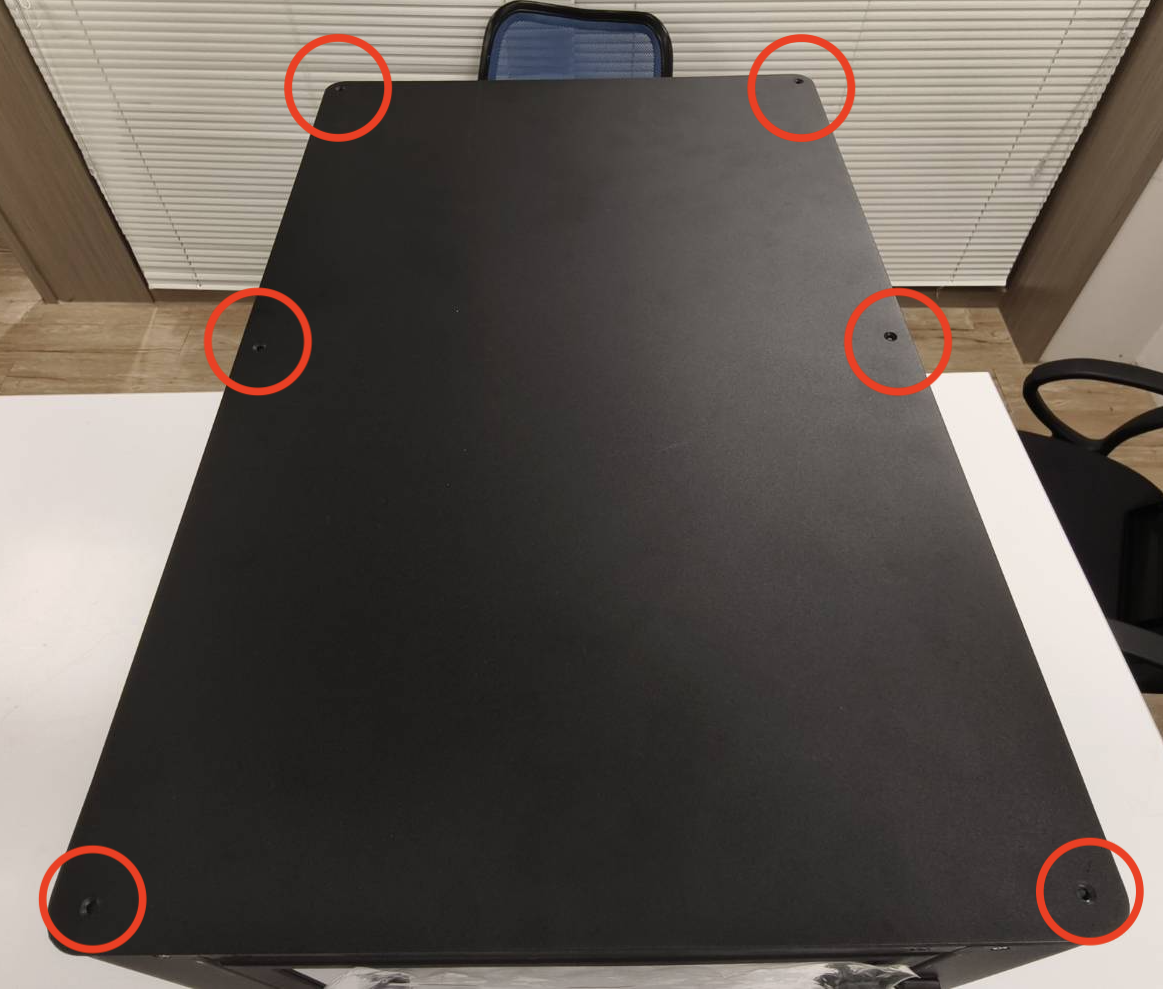

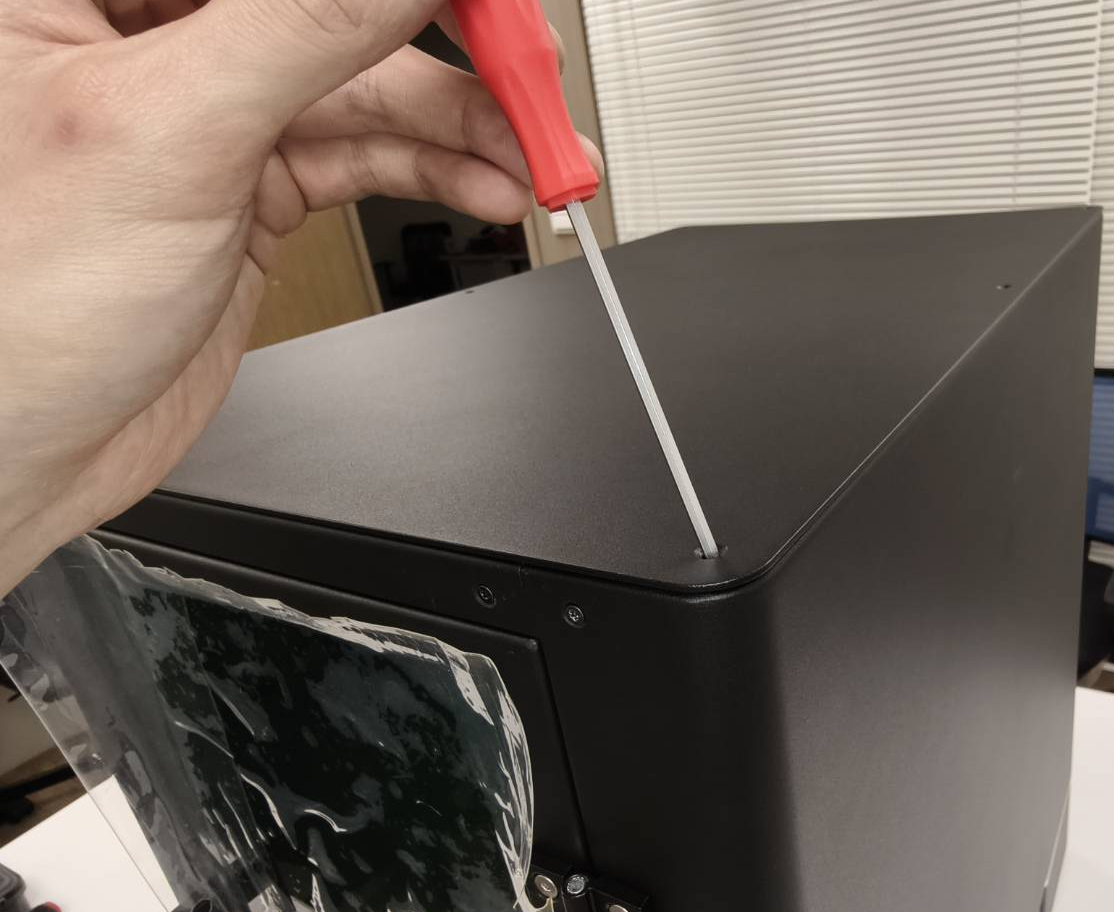

Kiinnitä yläkansi (I) laitteeseen.
[S2] [M4*8 Tasapääkuusiokoloruuvit x 6 kpl]
Vaihe 16

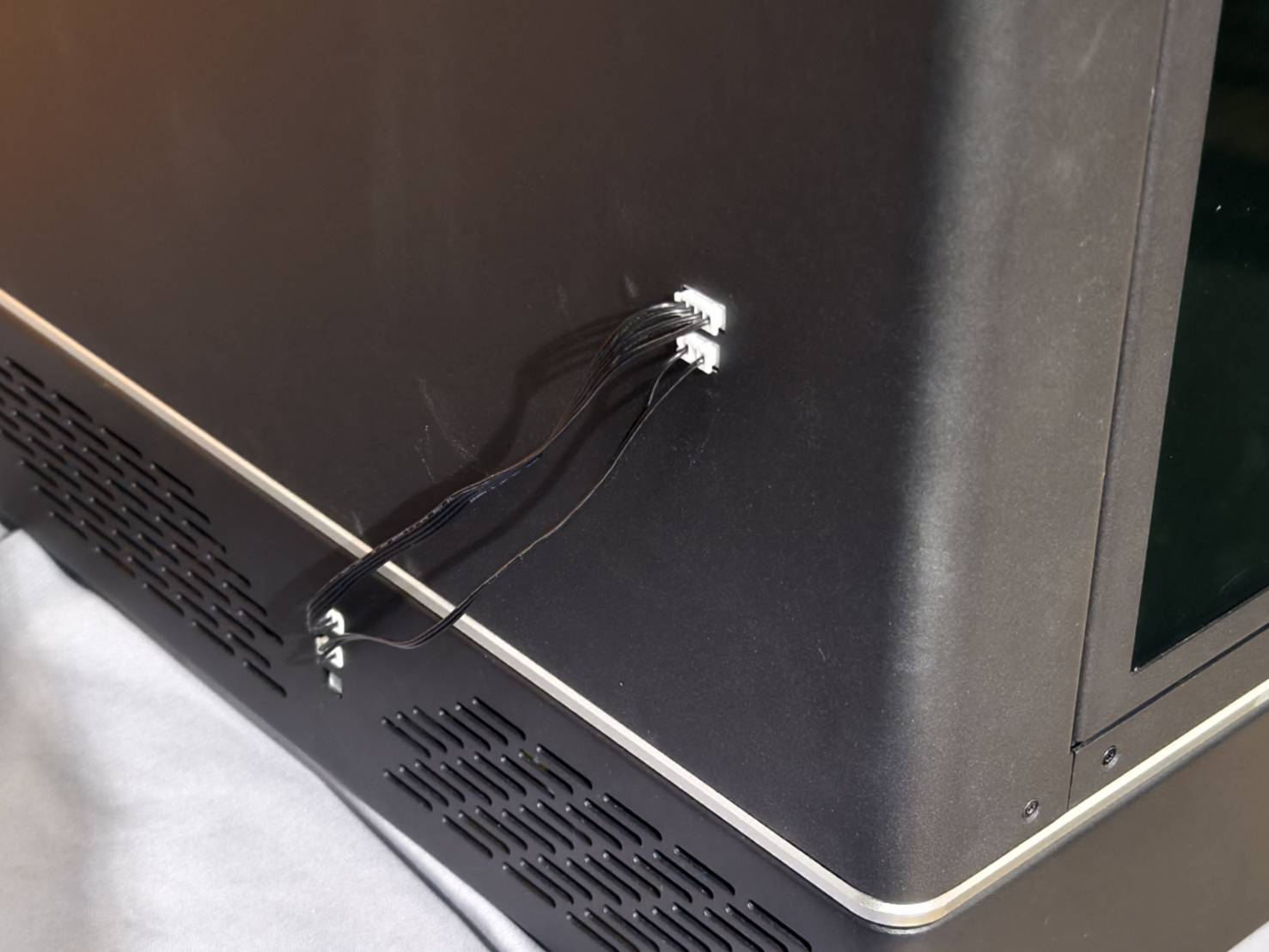

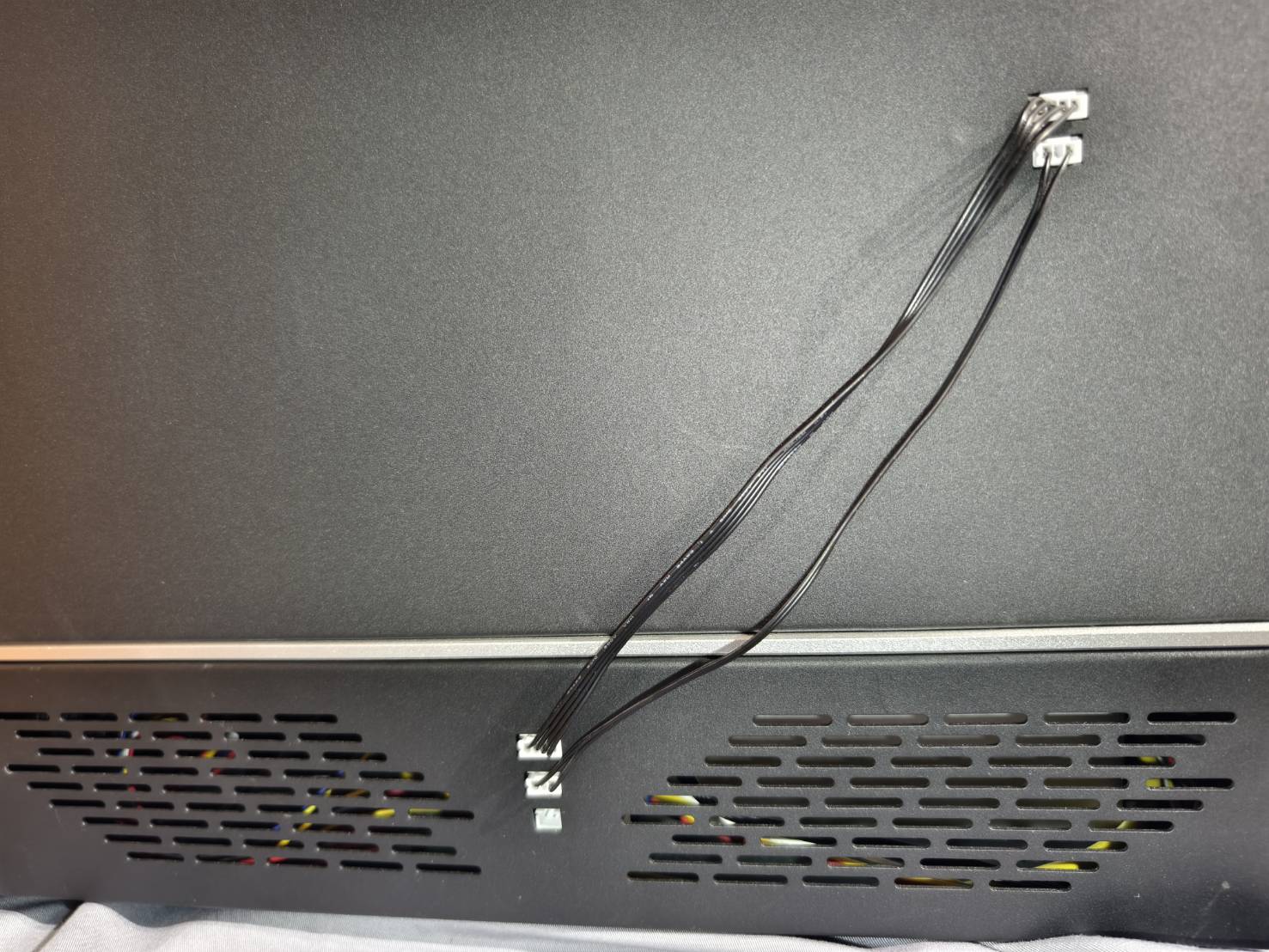

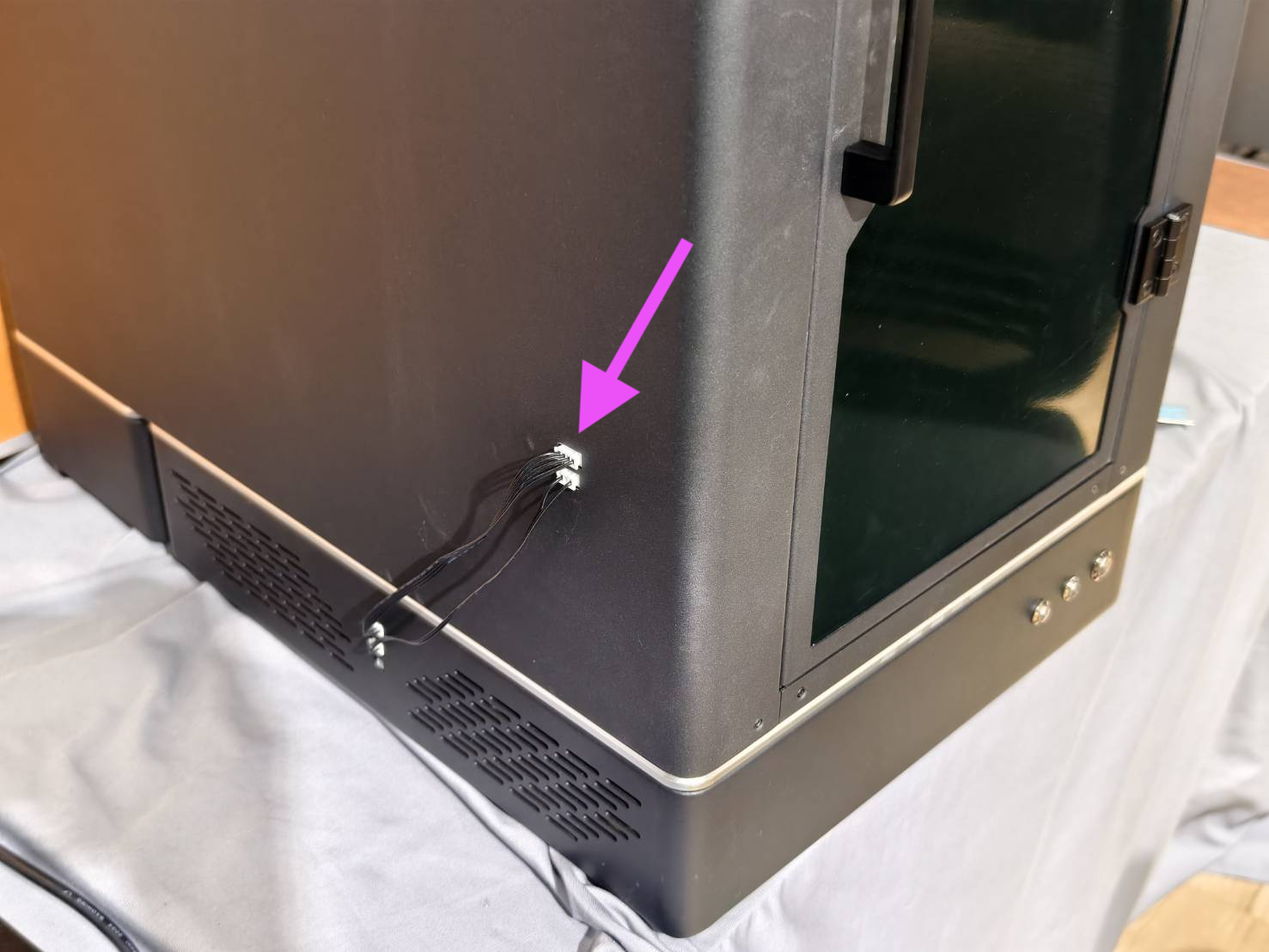

Liitä kaksi mukana toimitettua kaapelia (J & K) laitteen vasempaan reunaan.
