5-14 X-akselin vaakatasoisuuden säätö

Kuvaus:

Jos X-akselin vaakatasoisuus ei ole riittävän vaakasuora, rajakytkin ei välttämättä kosketa laserpäätä, mikä johtaa kotiutusongelmaan. Tämä voi myös vaikuttaa kaiverrus- ja leikkaustuloksiin.

X-akselin on oltava yhdensuuntainen koneen etuosassa olevan metallilevyosan kanssa.

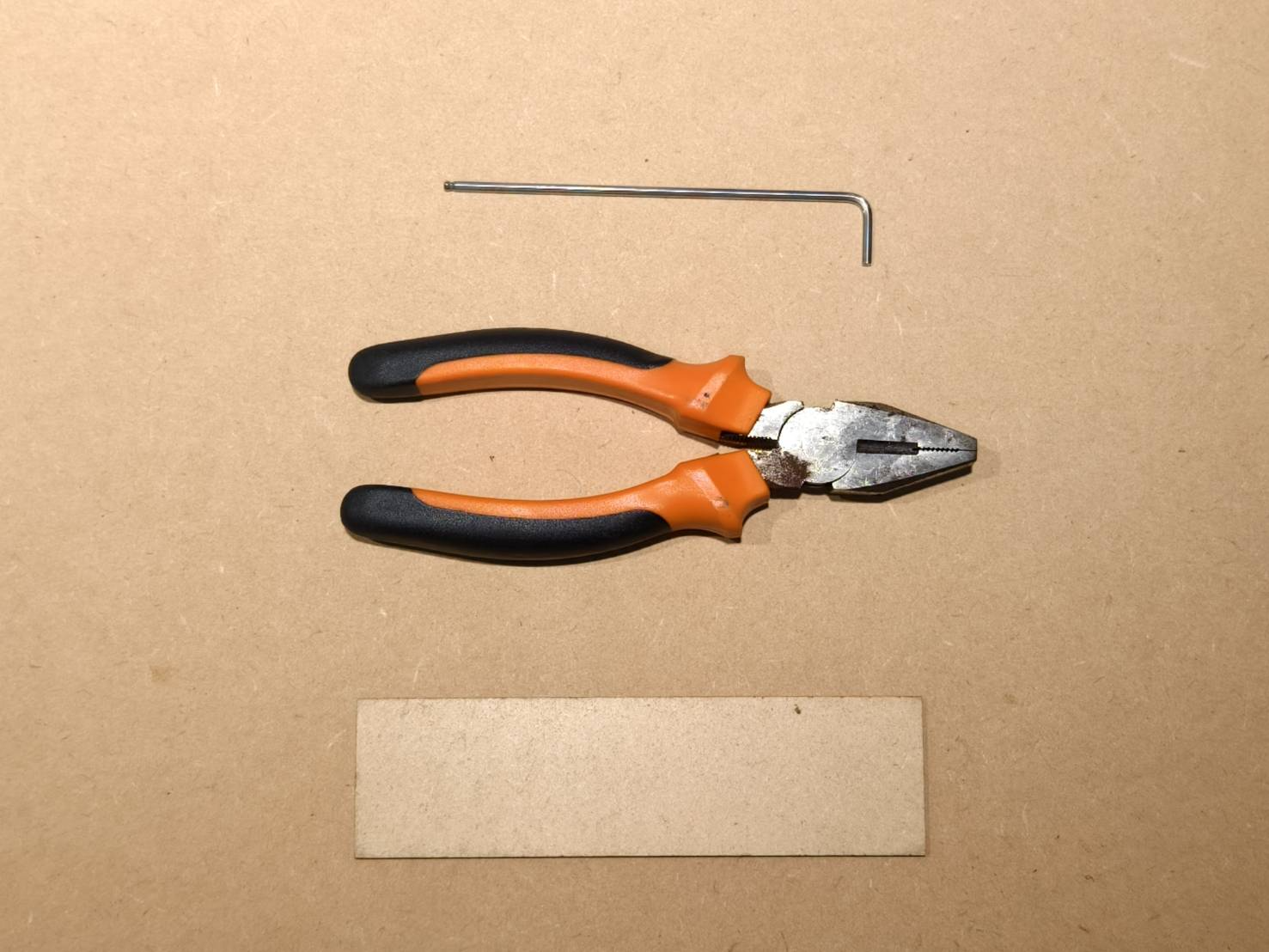

Työkalu:

• 2 mm kuusiokoloavain
• Pihdit
• Puu- tai akryylikappale (5 cm x 10 cm)

Vaihe 1

Tarkista vaakatasoisuus puu- tai akryylikappaleella.

Vaihe 2

• Etsi kytkin ja sen neljä lukitusruuvia.

Vaihe 3

• Löysää kytkimen neljä ruuvia.
  Käytä pihtejä lisämomentin saamiseksi, jos ruuvit ovat liian tiukalla. On normaalia kuulla naksahdus, kun ruuvi löystyy.

Vaihe 4

• X-akselin portaali on nyt löysä. Näin säädämme vaakatasoisuutta.

• Säädä X-akselin portaalia alla olevan videon mukaisesti.

Vaihe 5

Säädön jälkeen kiristä kytkimen ruuvit.

Vaihe 6

• Tarkista sen jälkeen, onko portaali löysällä (Tarkista, onko liitinkappale tiukalla).


• Lopullinen vaakatasoisuuden tarkistus.
