Kuvaus
Tämä artikkeli sisältää vaiheittaiset ohjeet beamo II -laajennusalustan asentamiseen.
Noudata alla olevia ohjeita asennuksen aikana.
Materiaalin korkeustiedot laajennusalustalle sijoitettaessa ovat seuraavat:
| Ilman hunajakennolevyä | |
| Aukko 1 | 23 ~ 50 mm |
| Aukko 2 | 51 ~ 58 mm |
| Aukko 3 | 81 ~ 110 mm |
| Aukko 4 | 111 ~ 140 mm |
| Ilman laatikkoa | 141 ~ 155 mm |
| Hunajakennolevyn kanssa | |
| Aukko 1 | 0 ~ 27 mm |
| Aukko 2 | 28 ~ 57 mm |
| Aukko 3 | 58 ~ 87 mm |
| Aukko 4 | 88 ~ 117 mm |
| Ilman laatikkoa | 118 ~ 132 mm |
Pakkauksen avaaminen:
# |
Tuote | Määrä |

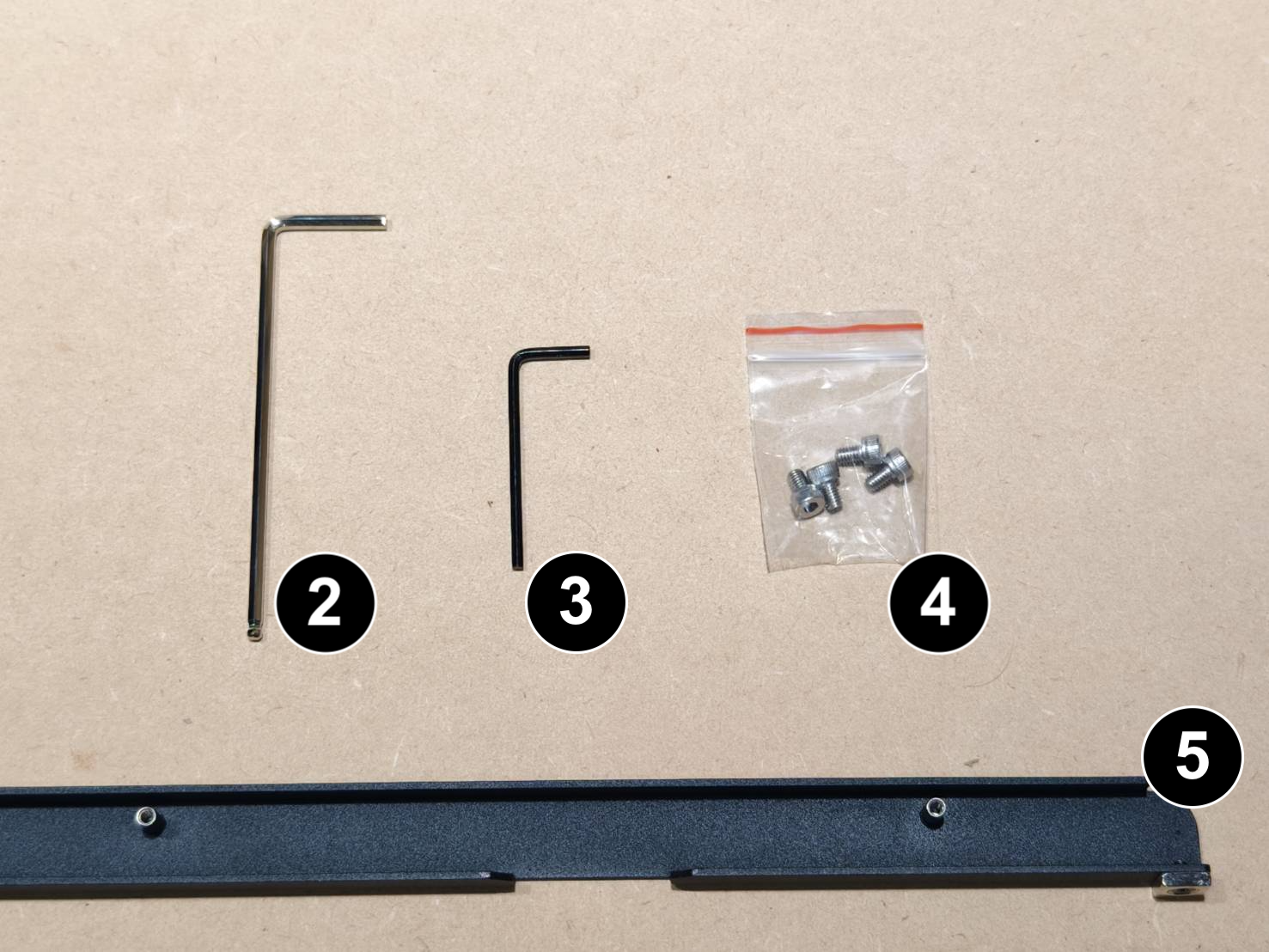

1 |

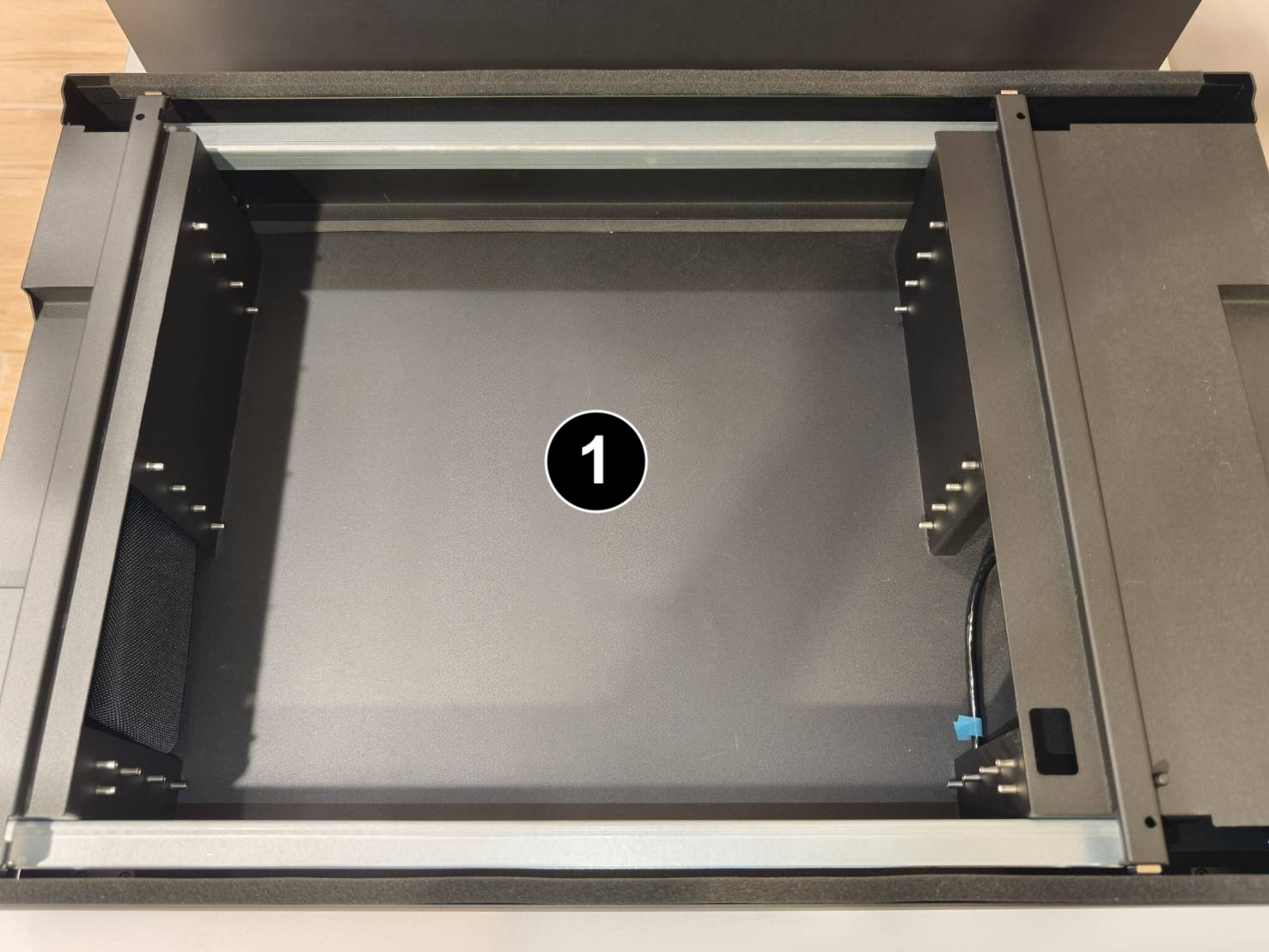

Laajennusalusta | 1 kpl |
2 |

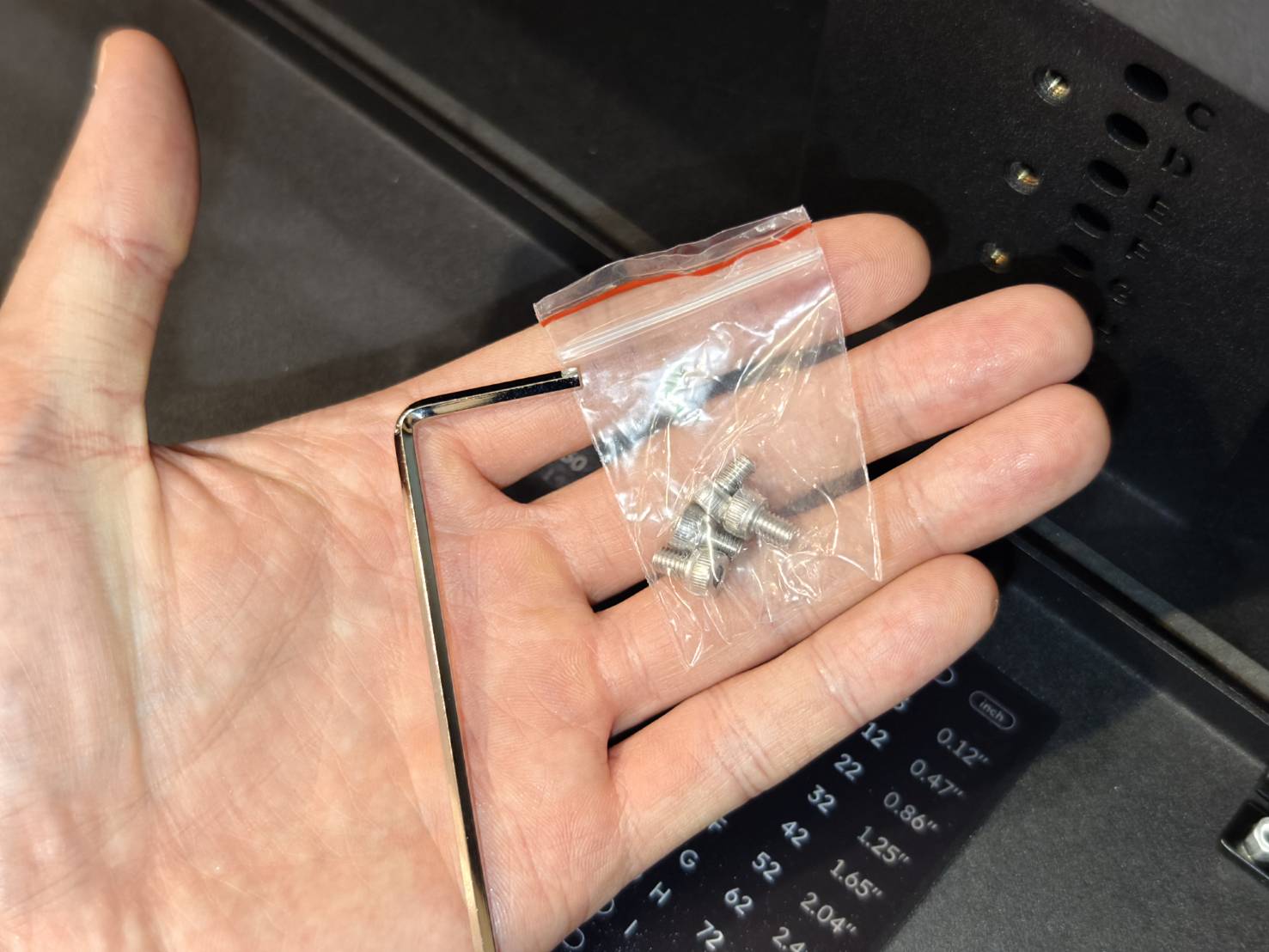

3 mm kuusiokoloavain | 2 kpl |
3 |
2,5 mm kuusiokoloavain | 1 kpl |
4 |
Kuusioruuvit | 4 kpl |
5 |
Laatikon kahva | 1 kpl |
6 |

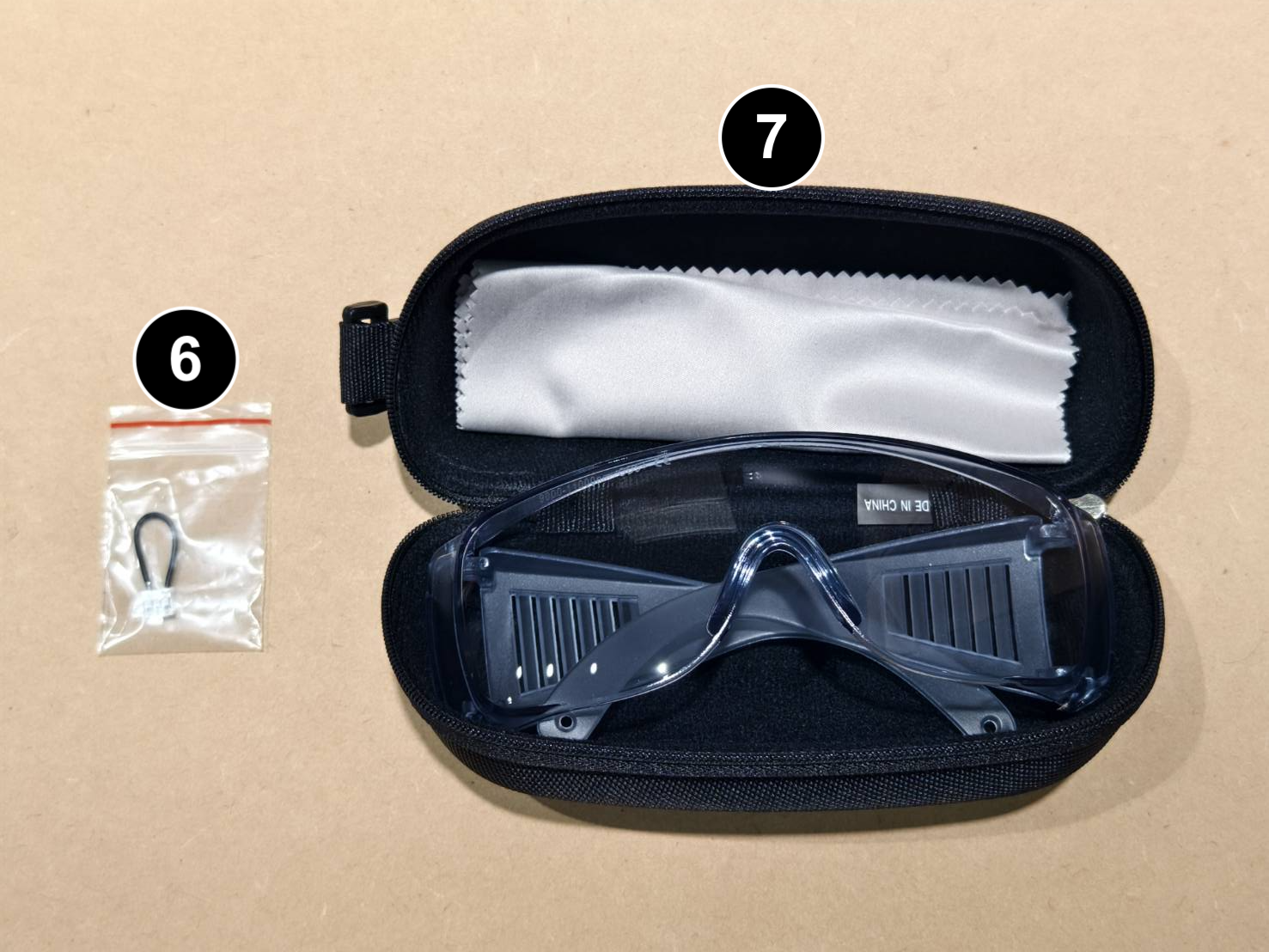

Hyppyliitin (Käytetään automaattisyöttölisävarusteen kanssa tai muissa sovelluksissa, jotka edellyttävät laajennusalustan etu- ja takakansien avaamista.) |
1 kpl |
7 |
Suojalasit | 1 kpl |
8 |

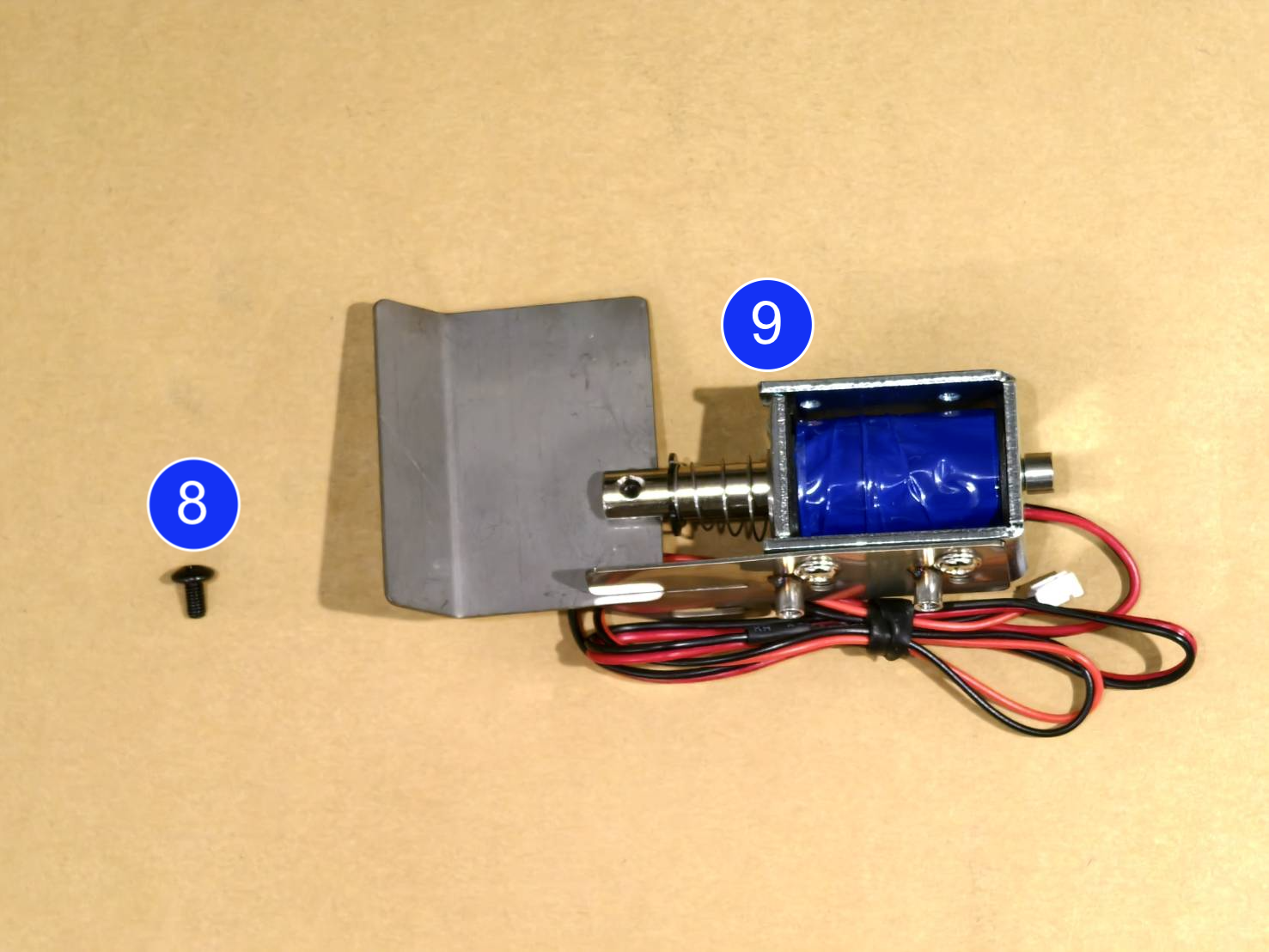

Ristipääruuvi (Maille/alueille, joilla vaaditaan luokan 4 laserin turvallisuusvalvonta) | 1 kpl |
9 |
Lasersuljinlisävaruste (Maille/alueille, joilla vaaditaan luokan 4 laserin turvallisuusvalvonta) | 1 kpl |
Työkalut
# |
Tuote | Määrä |
1 |

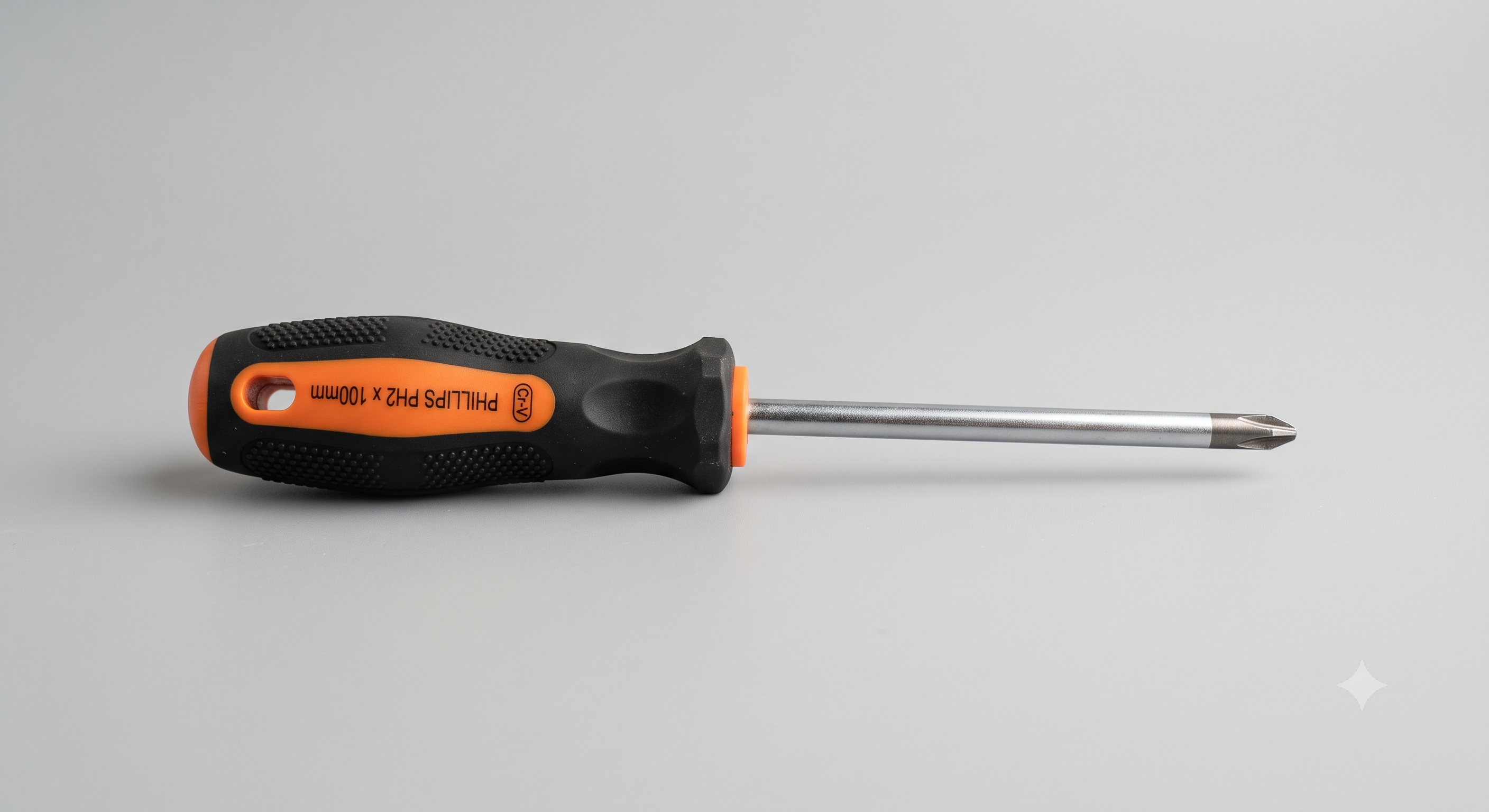

Ristipääruuvitaltta (valinnainen lasersulkimen käyttöön) | 1 kpl |
Vaihe 1

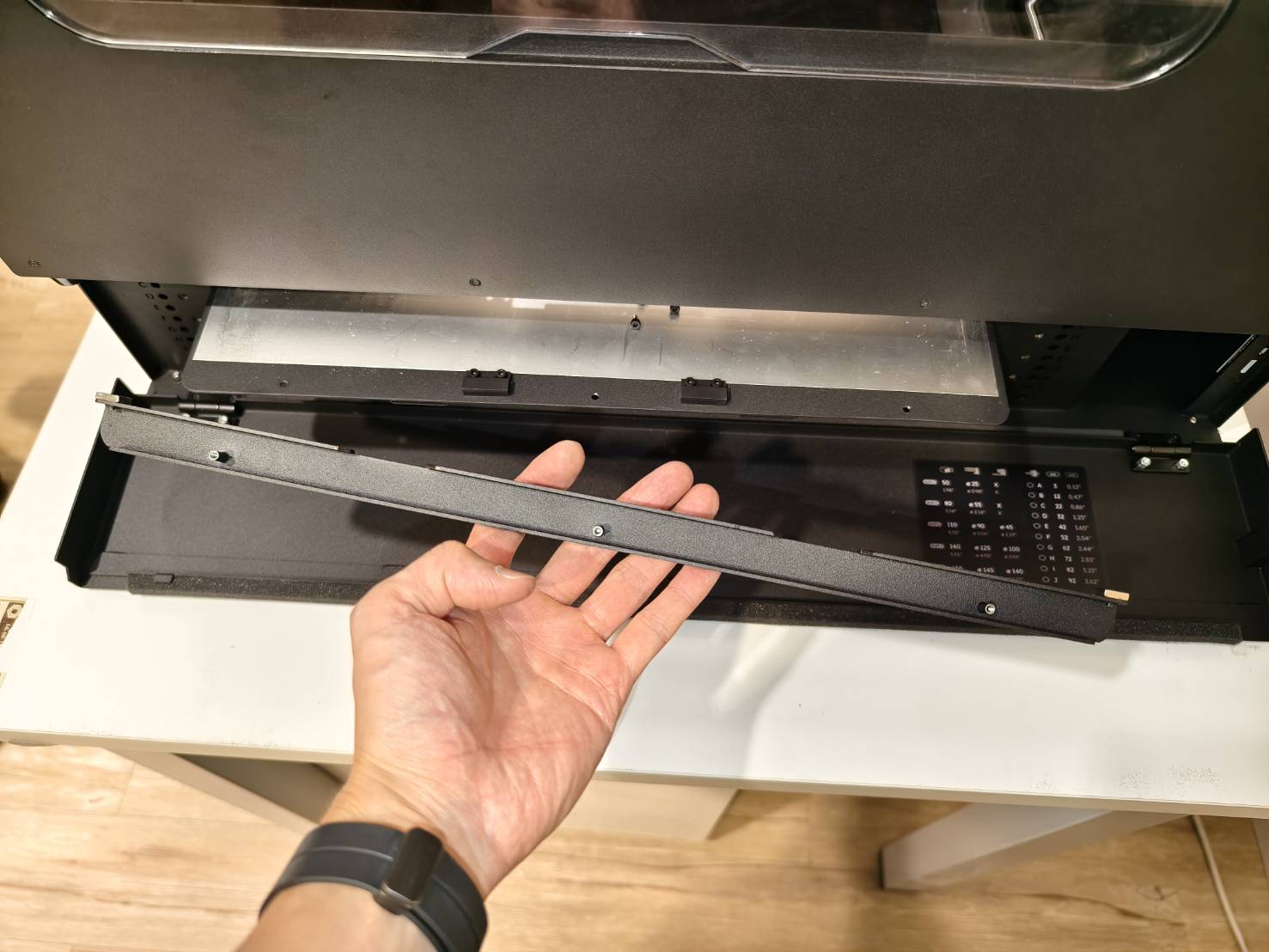

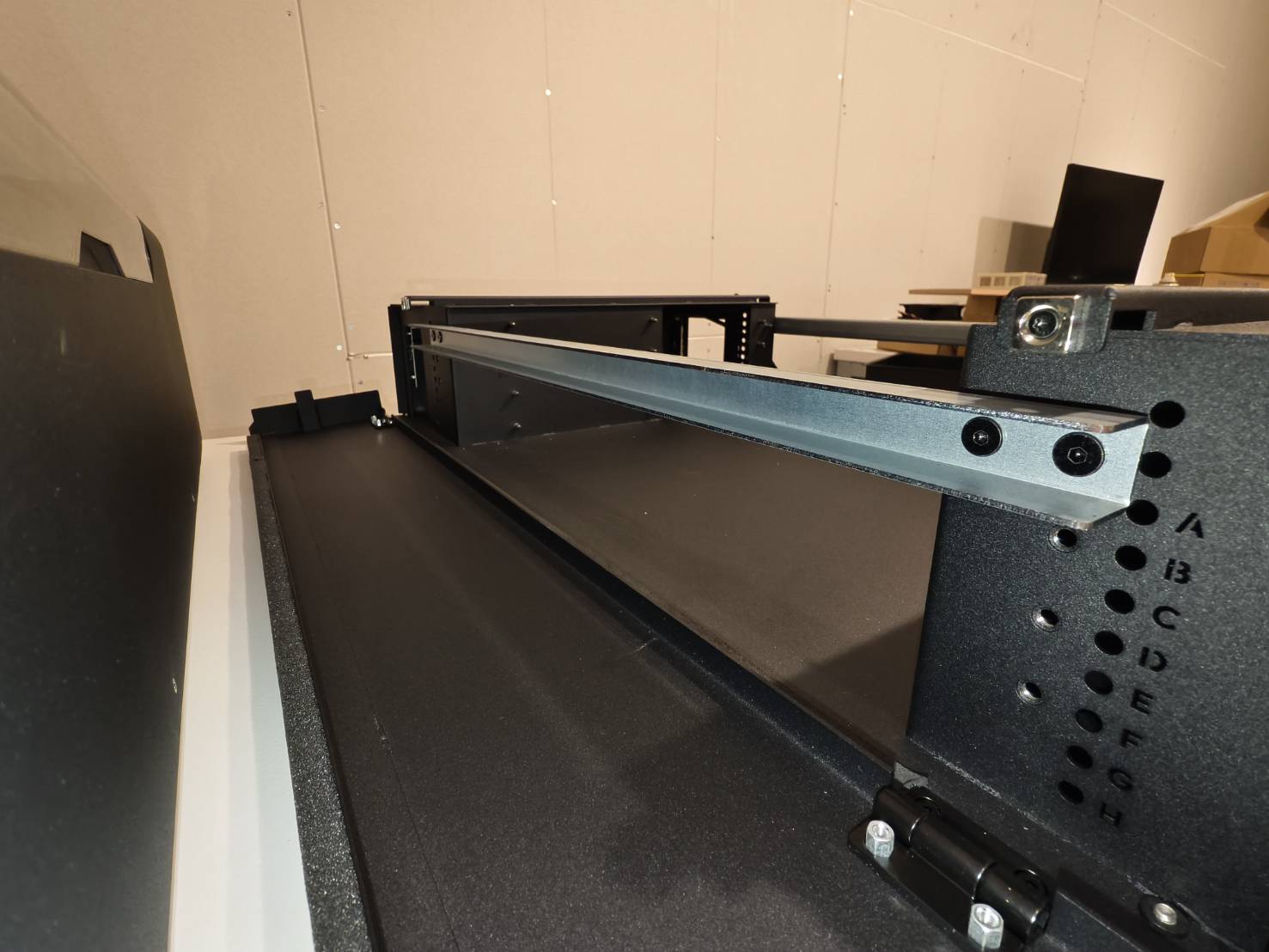

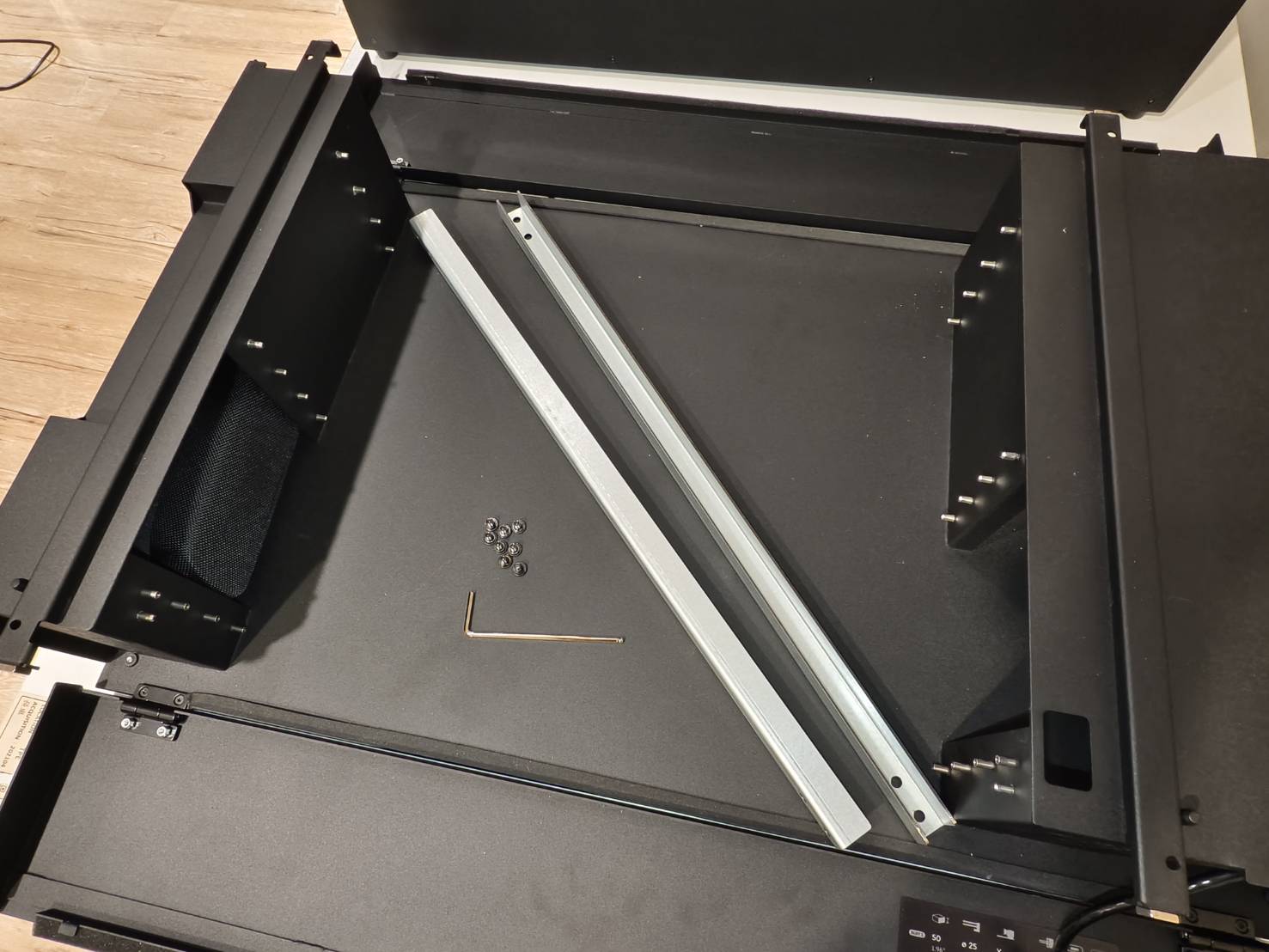

Avaa alustan etu- ja takakannet metallikannattimien irrottamiseksi.
Vaihe 2
Aseta laite laajennusalustalle. Toimenpiteeseen suositellaan kahta henkilöä.
Vaihe 3

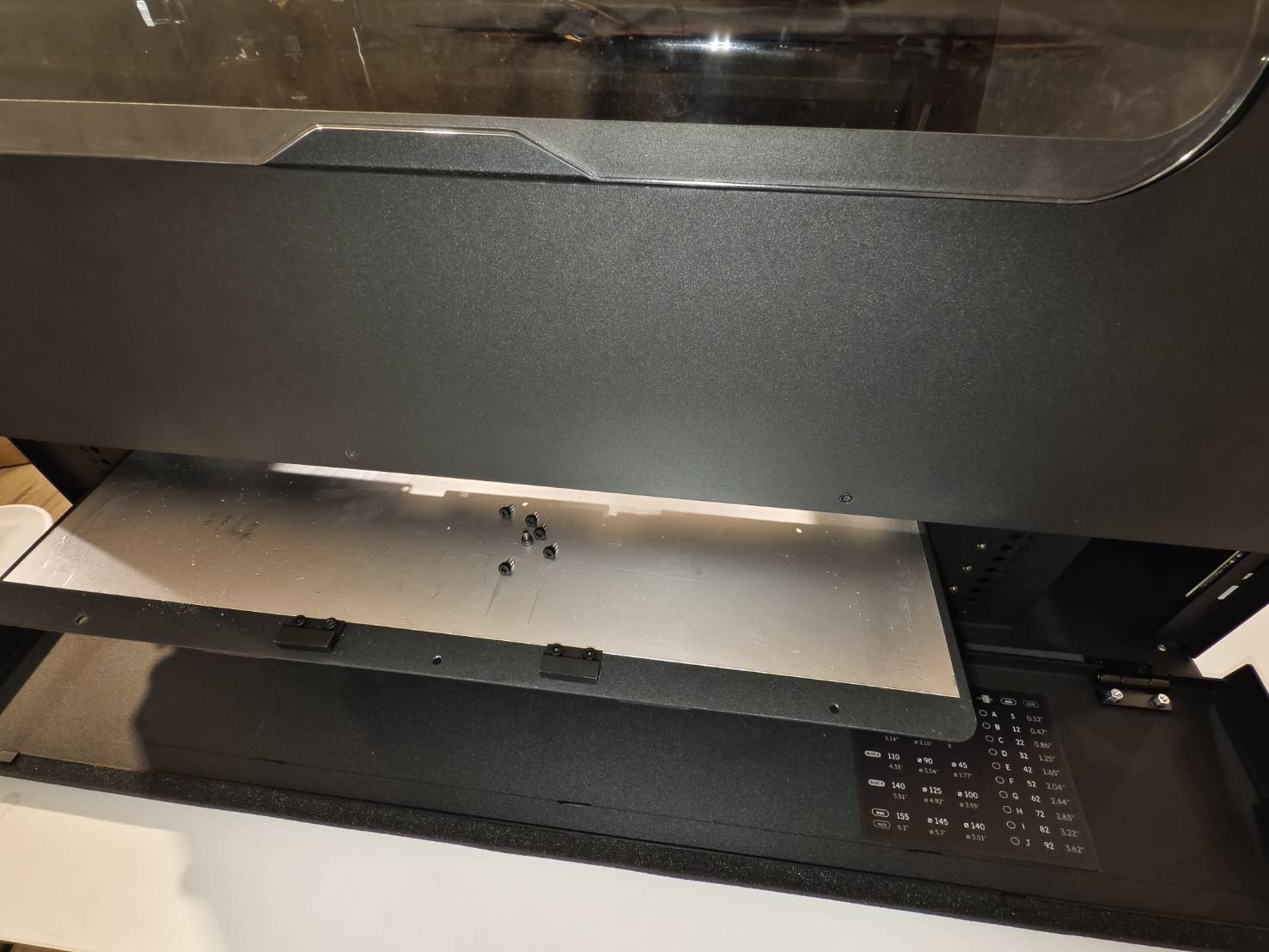

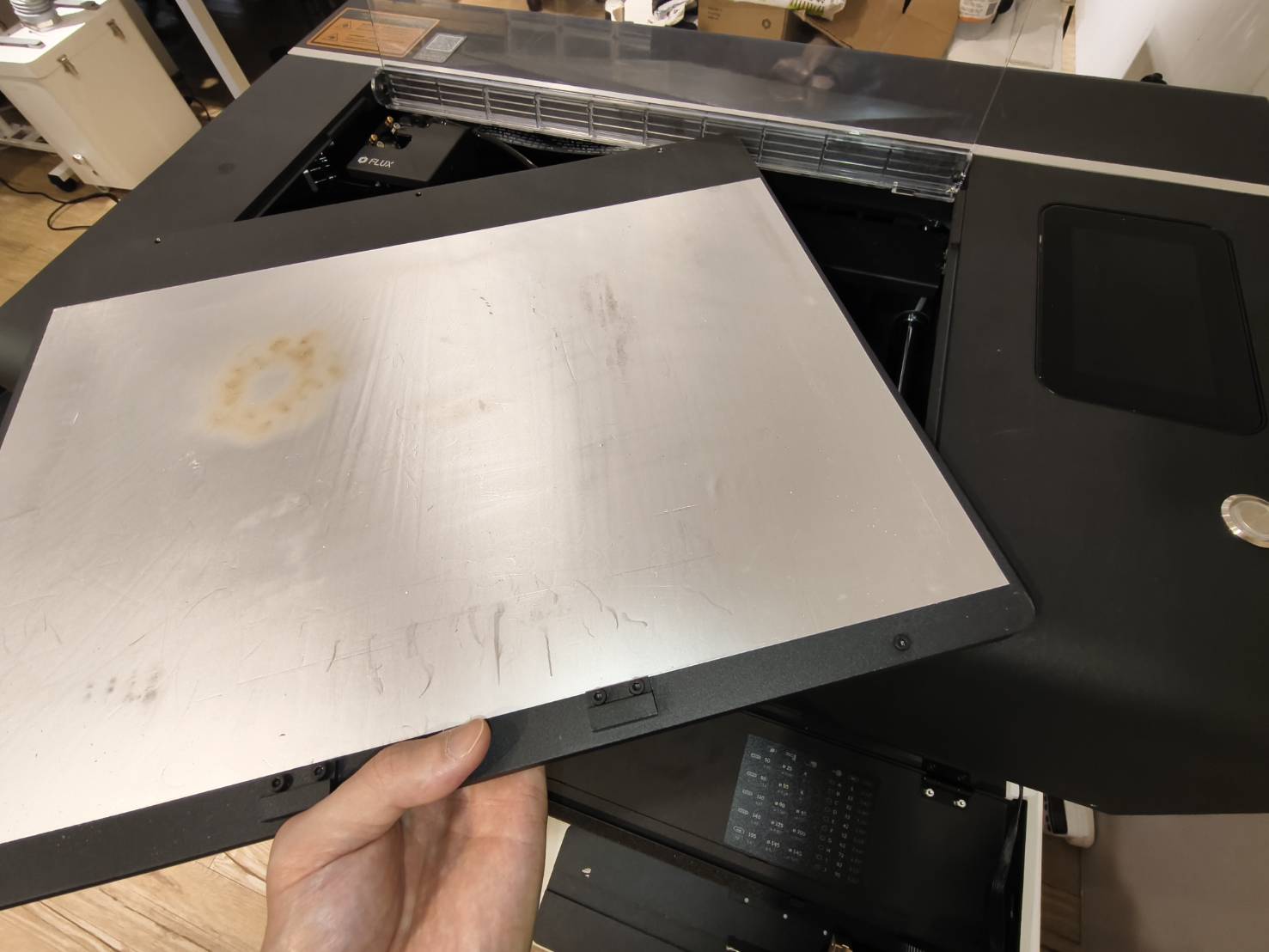

Irrota kuusi ruuvia laitteen pohjalevystä, jonka jälkeen pohjalevy voidaan irrottaa.
Säilytä ruuvit turvallisesti myöhempää käyttöä varten.
Vaihe 4

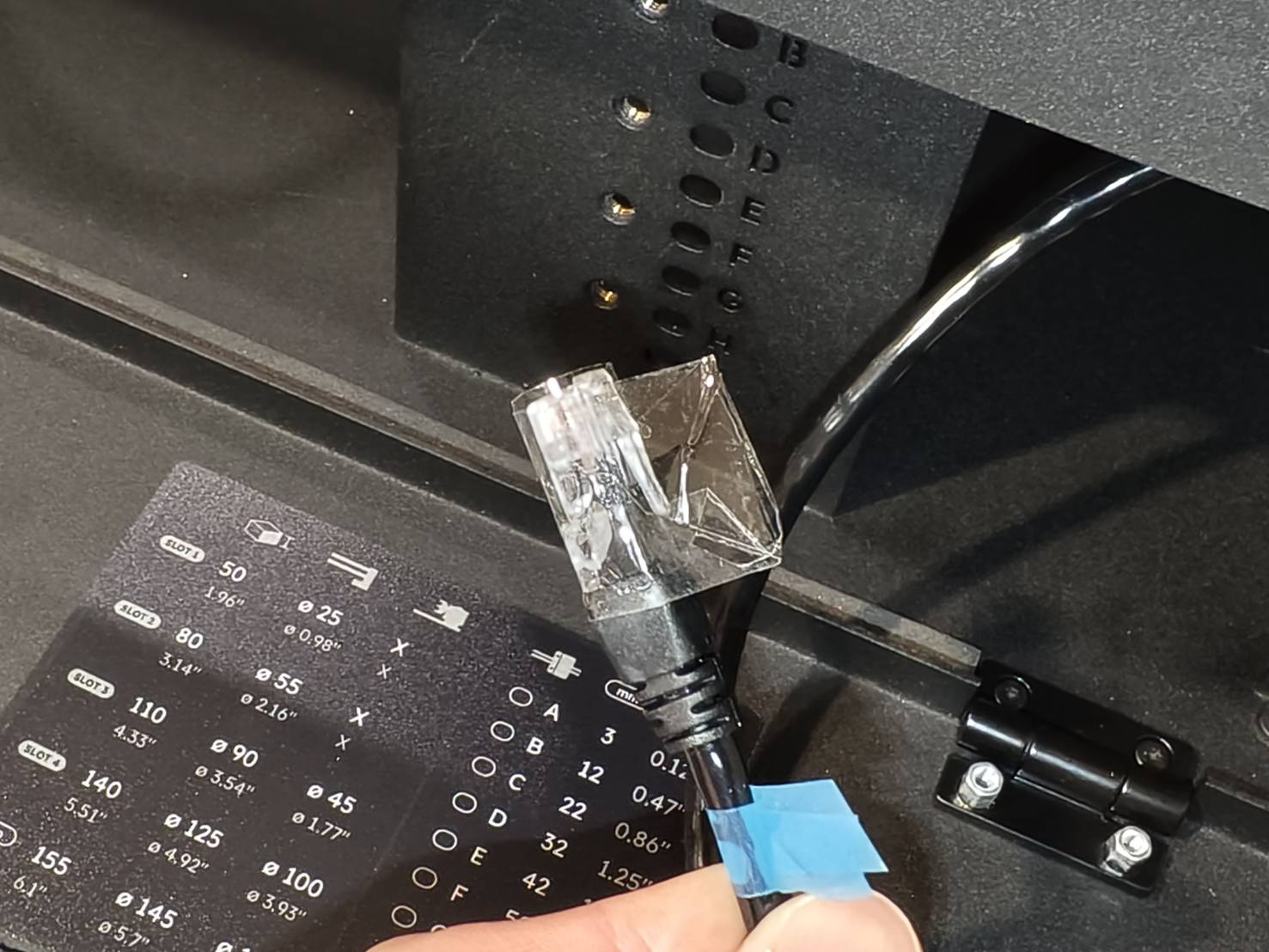

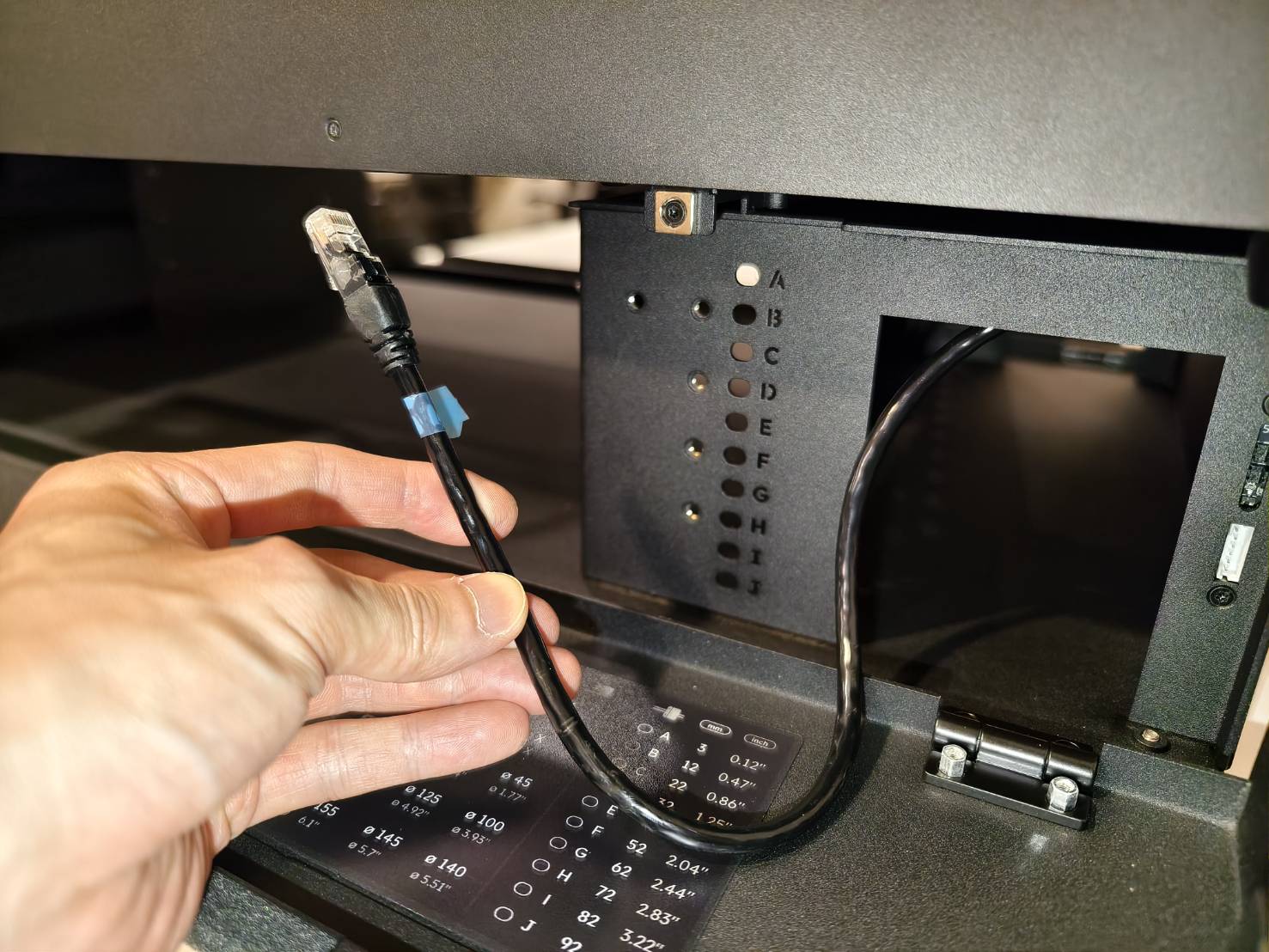

- Etsi RJ45-kaapeli laajennusalustasta.

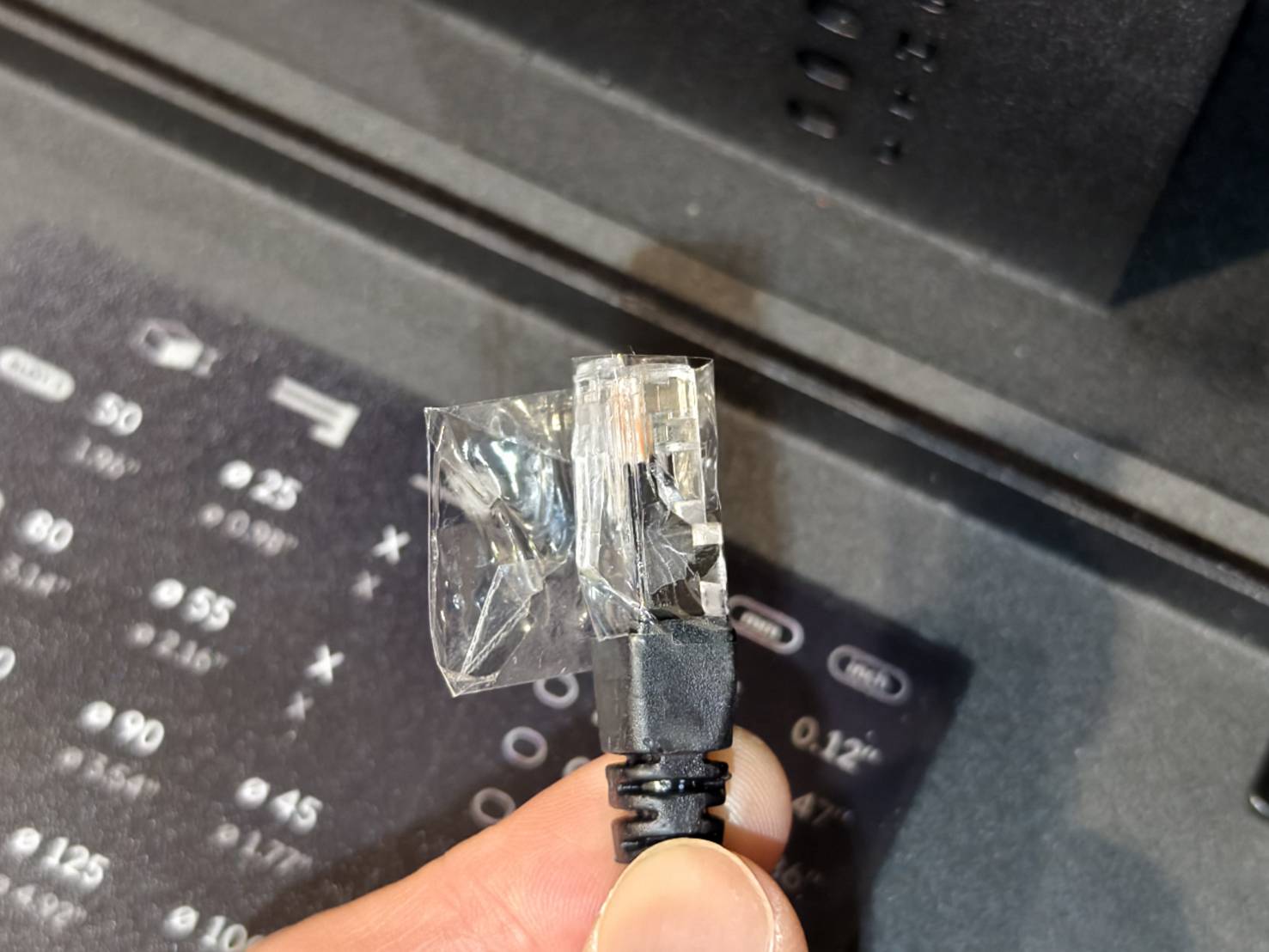

- Kierrä teippiä RJ45-kaapelin liittimen ympärille. Tarkoituksena on suojata lukituslenkki vaurioitumiselta.
Vaihe 5

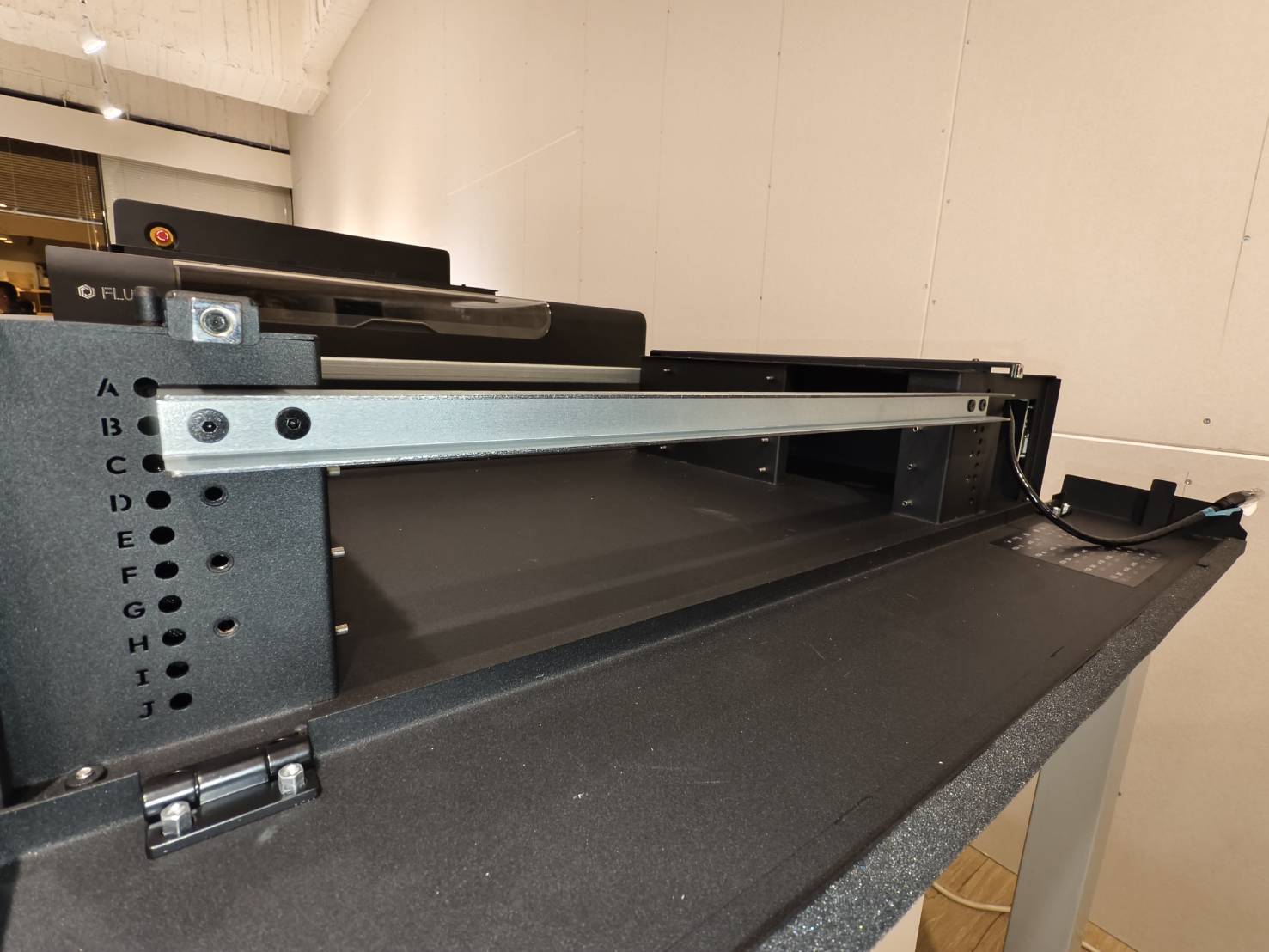

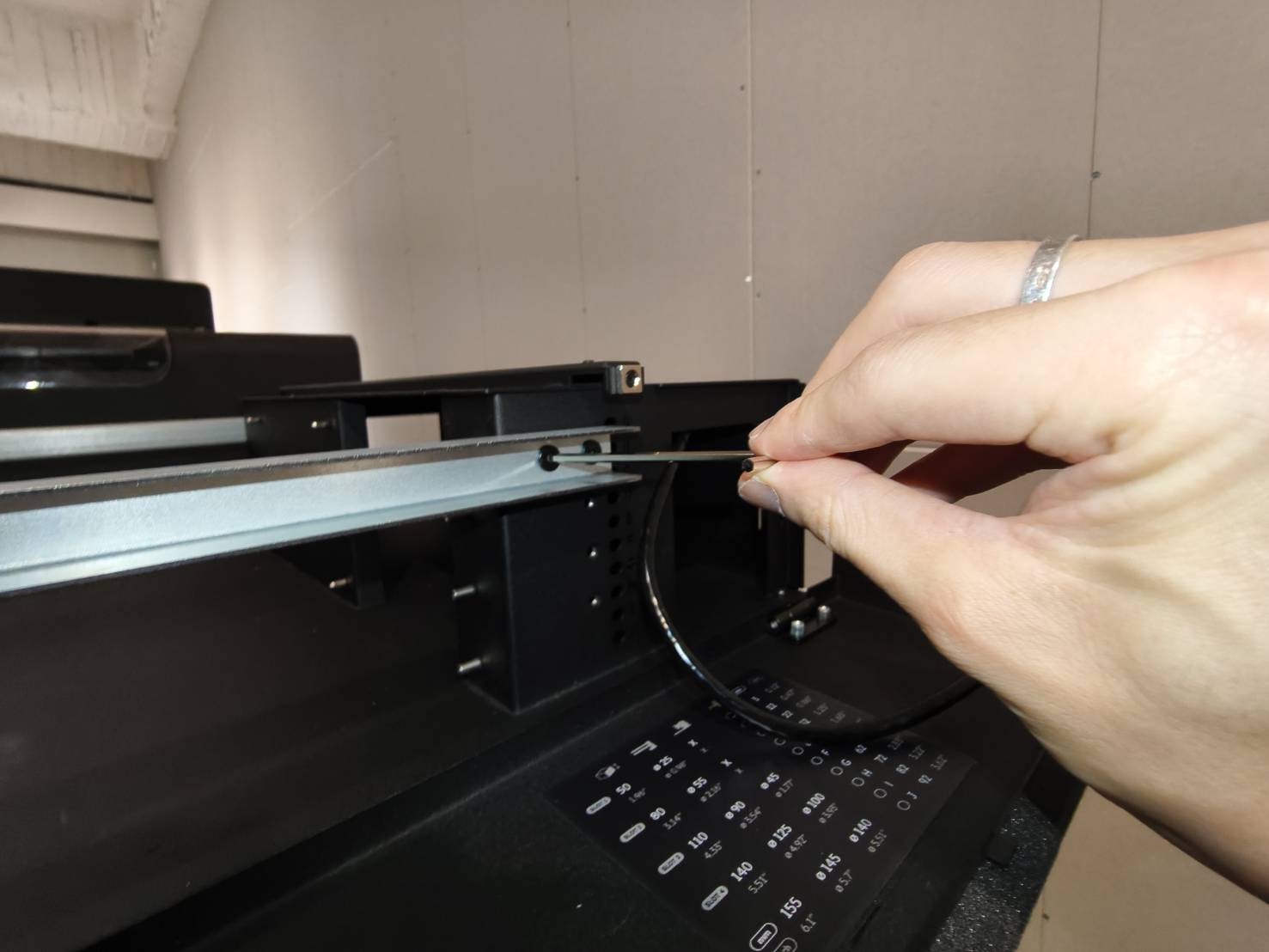

Pujota RJ45-kaapeli alustan ja laitteen sisällä olevan aukon läpi.
RJ45-kaapelin tulee olla rungon puolella, eli hopeisen akselin ulkopuolella.
Vaihe 6
Poista teippi ja liitä RJ45-kaapeli laitteen sisällä olevaan liitäntään.

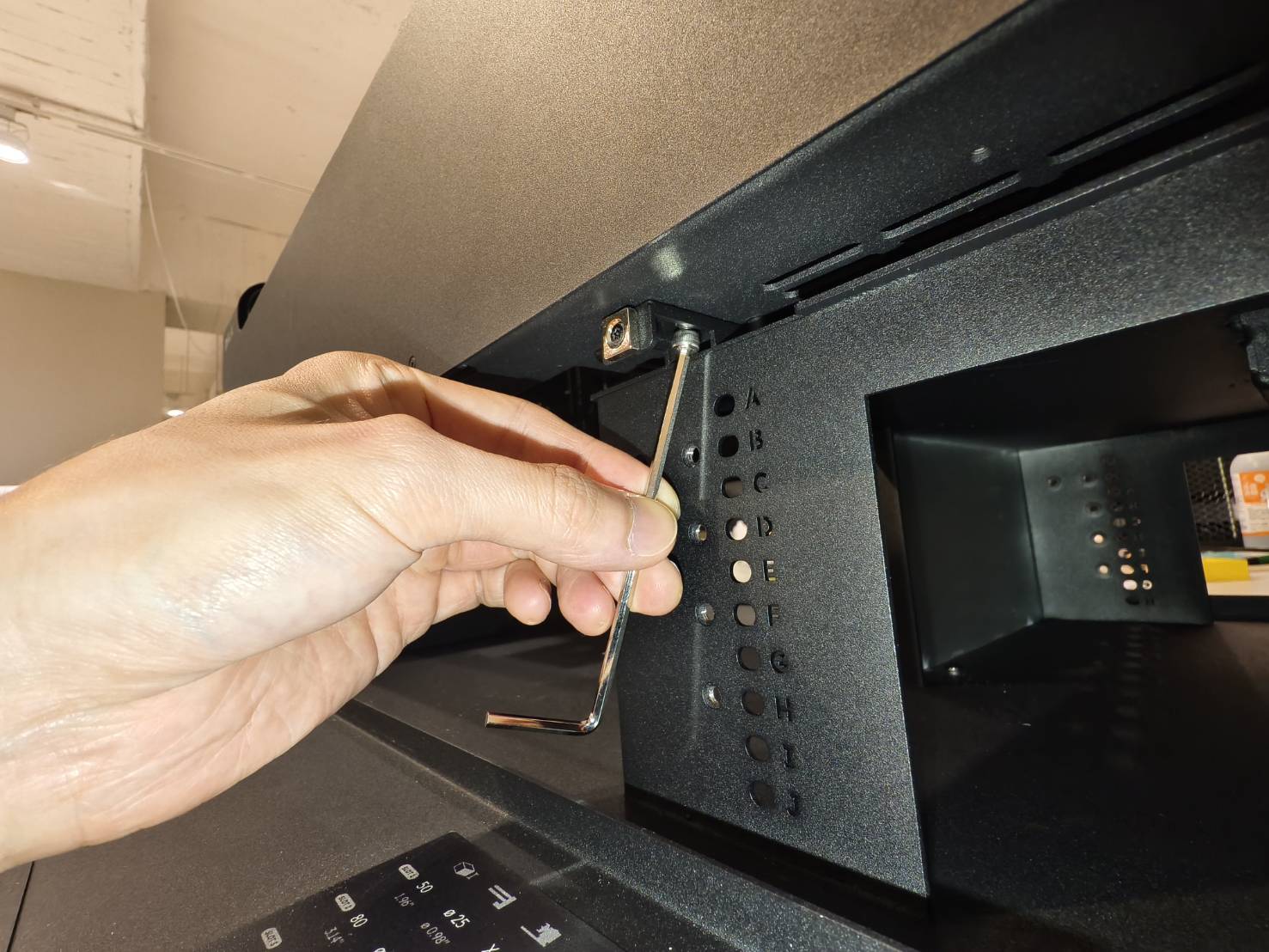

Vaihe 7
Kiinnitä laite ja laajennusalusta toisiinsa käyttämällä lisävarusteen mukana toimitettua kuusiokoloavainta ja ruuveja.
Vaihe 8
Aseta laitteen pohjalevy takaisin paikalleen ja etsi 3 kpl pohjalevystä irrotettuja ruuveja.
Vaihe 9
Etsi laatikon kahva. Asenna se levyyn.
|
**Huomautus** Jos maassasi tai alueellasi ei ole erityisiä turvallisuusmääräyksiä luokan 4 lasereille, voit lopettaa tähän. Jos tämä lasersuljinlisäosa on pakkauksessasi, se tarkoittaa, että sinun on asennettava se. |

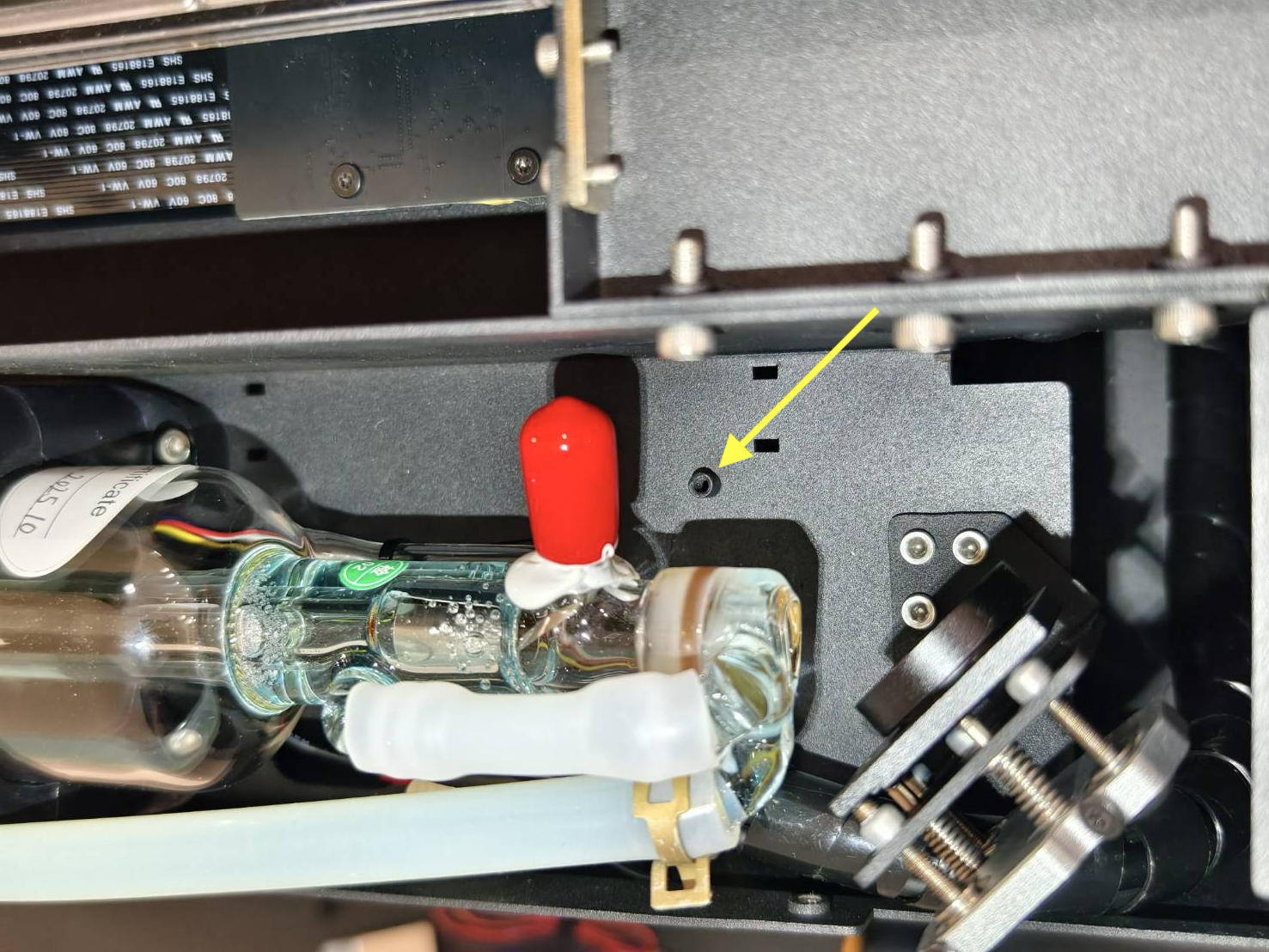

| Lisäosa ja ruuvi | Tapin sijainti |
Vaihe 13
Liitä kaapeli laitteen toisella puolella olevaan pieneen piirilevyyn.
Vaihe 14
Asenna takakansi takaisin.
