⚠︎ Varmista, että Beam Studio ja beamo II -laiteohjelmisto on päivitetty uusimpaan versioon.
Kuvaus
Tämä artikkeli opastaa sinut 2W IR -infrapunalaser-lisäosan kalibroinnin suorittamisessa.
Milloin kalibrointi on tarpeen
1. Kun moduulia käytetään ensimmäistä kertaa.
2. Kun laite on siirretty.
3. Kun kameran esikatselun ja todellisen kaiverrussijainnin välillä on poikkeama.
Huomautus:
Kameran kalibrointi on suoritettava ennen kameran esikatselutoiminnon ensimmäistä käyttökertaa.
Vaihe 1 - Vahvista Beam Studion ja laiteohjelmiston versio

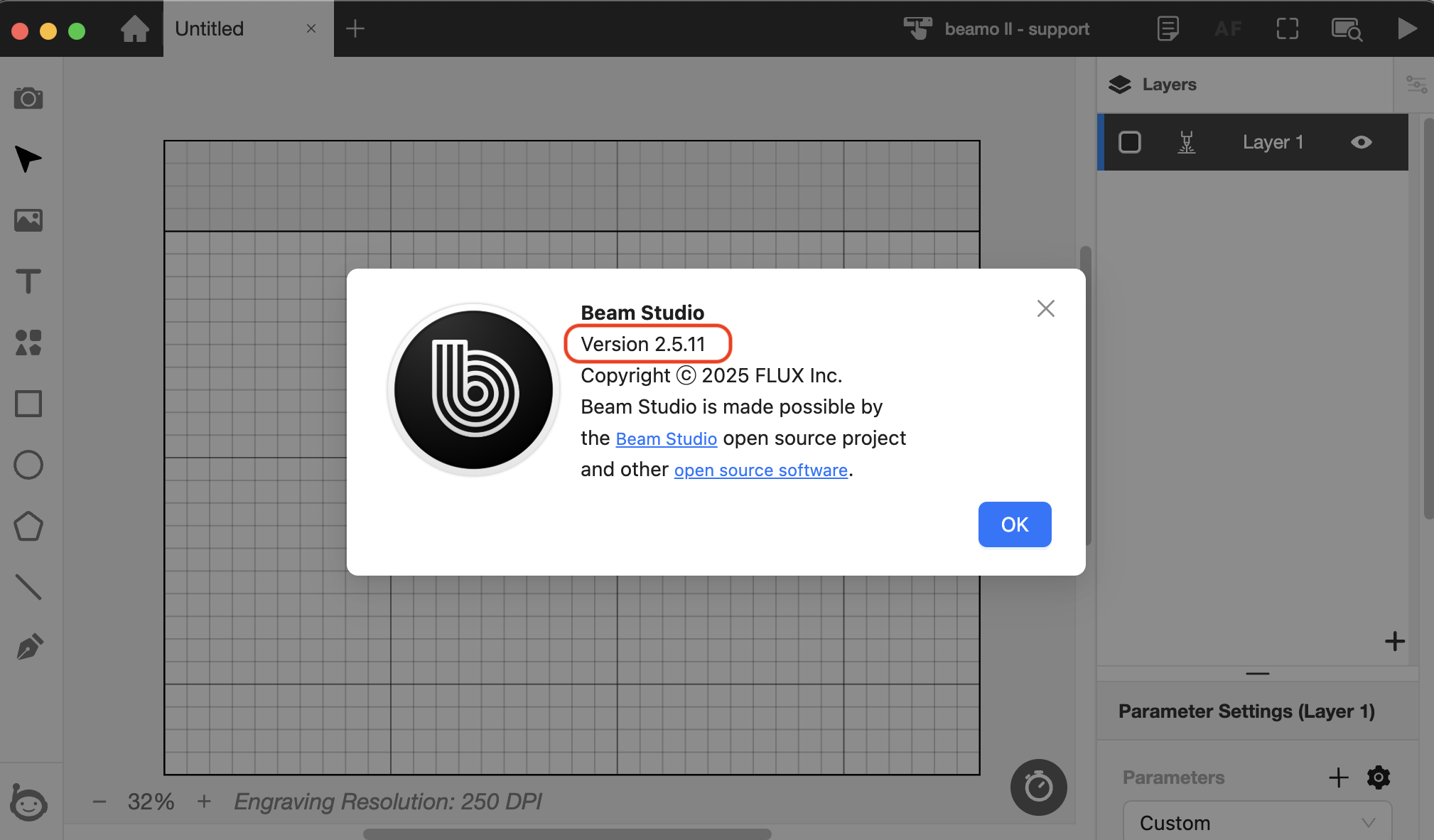

- Vaadittu ohjelmistoversio: Beam Studio 2.5.11 tai uudempi. (Latauslinkki)
- Vaadittu laiteohjelmistoversio: 6.1.6 tai uudempi. (Latauslinkki)
Vaihe 2 - Valmistelu
Tarvittavat materiaalit:

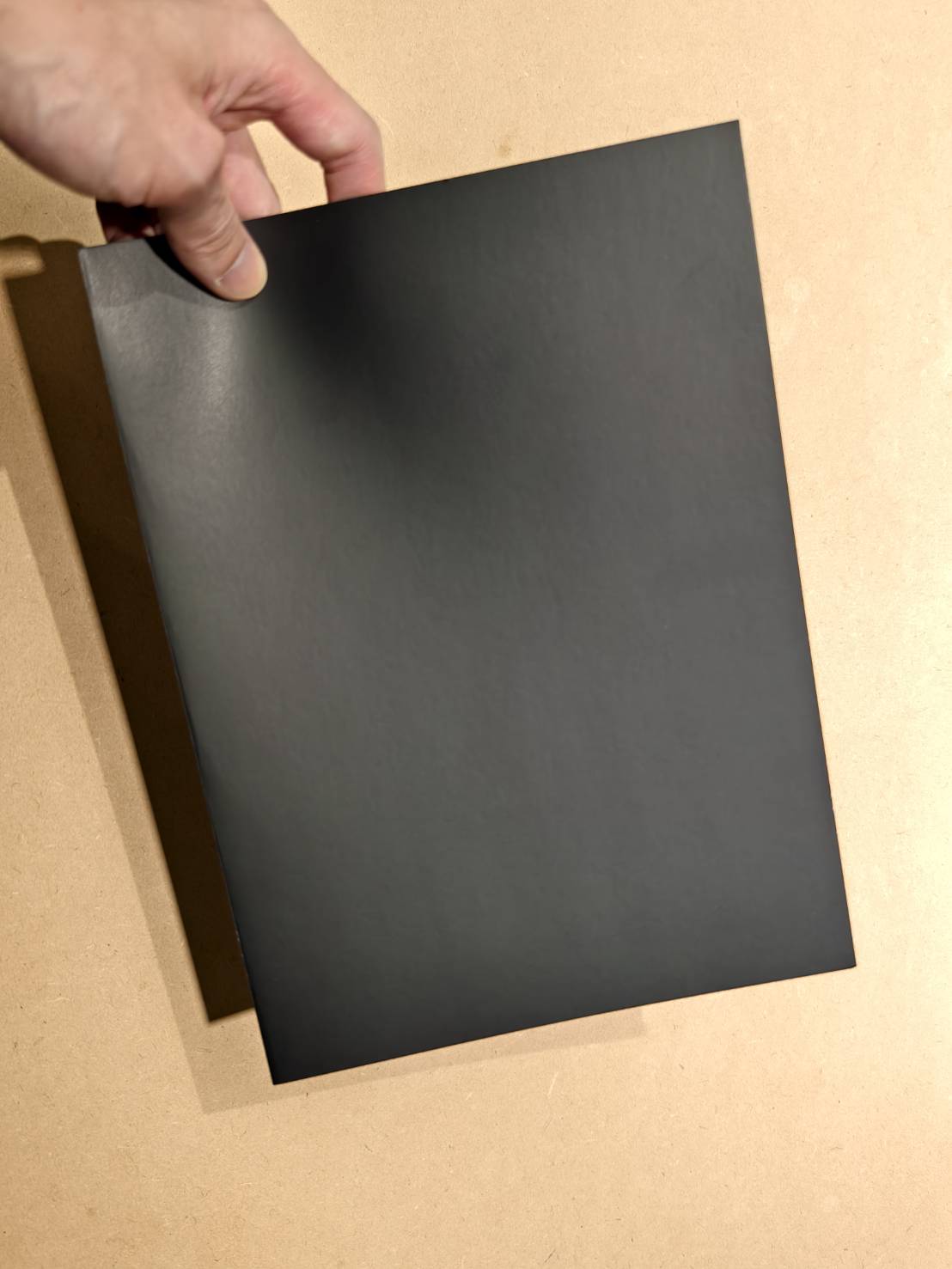

A4-kokoinen musta Bristol-kartonki/paperi, musta paperi tai musta akryyli.
Vaihe 3 - Aseta musta paperi

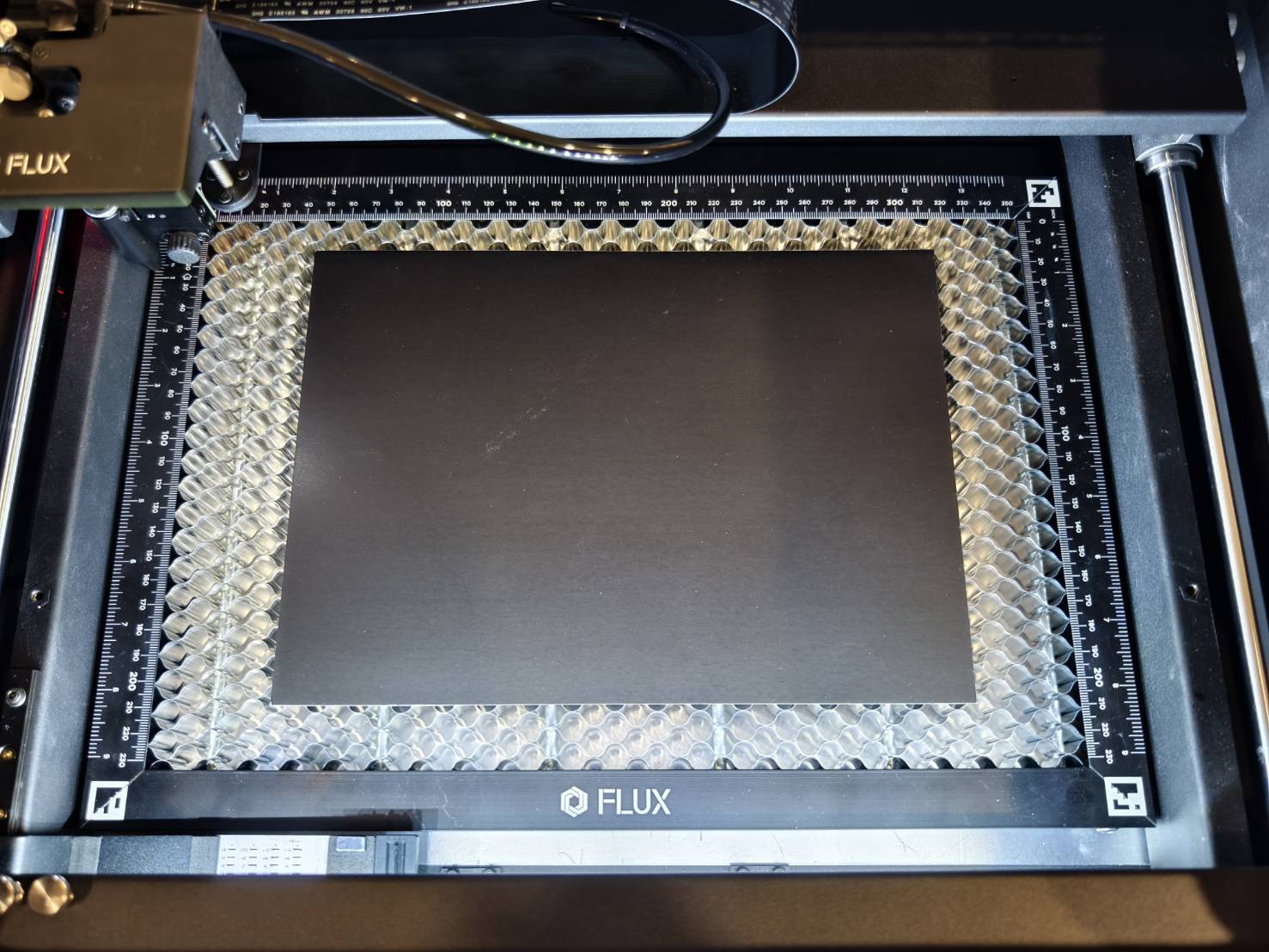

Aseta musta paperi työalueen keskelle.
Vaihe 4 - Suorita automaattitarkennus

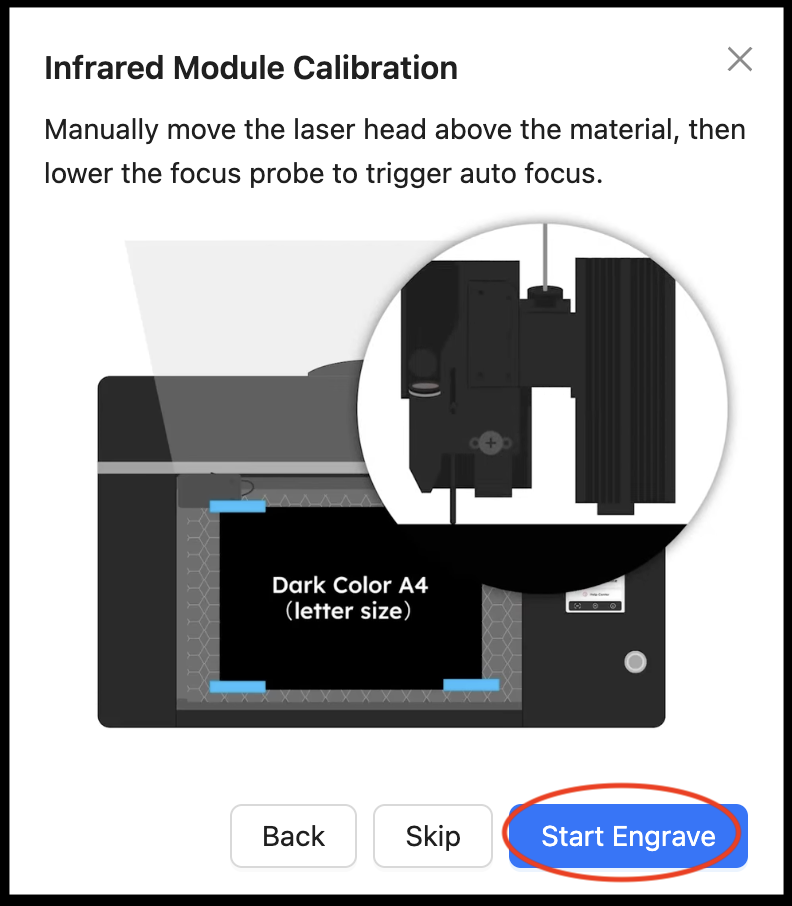

Siirrä laserpää manuaalisesti mustan paperin yläpuolelle ja laske sitten tarkennusanturi käynnistääksesi automaattitarkennuksen.
Sulje sen jälkeen kansi.
Vaihe 5 - Ota käyttöön 2W infrapunalasermoduuli
Käynnistä Beam Studio, yhdistä laitteeseesi ja ota käyttöön 2W IR infrapunalaser Asiakirja-asetuksissa
Vaihe 6 - Säädä kameran kirkkautta
Suorita kameran esikatselu ja säädä kameran kirkkautta alareunassa olevalla työkalulla.
Vaihe 7 - Aloita infrapunamoduulin kalibrointi

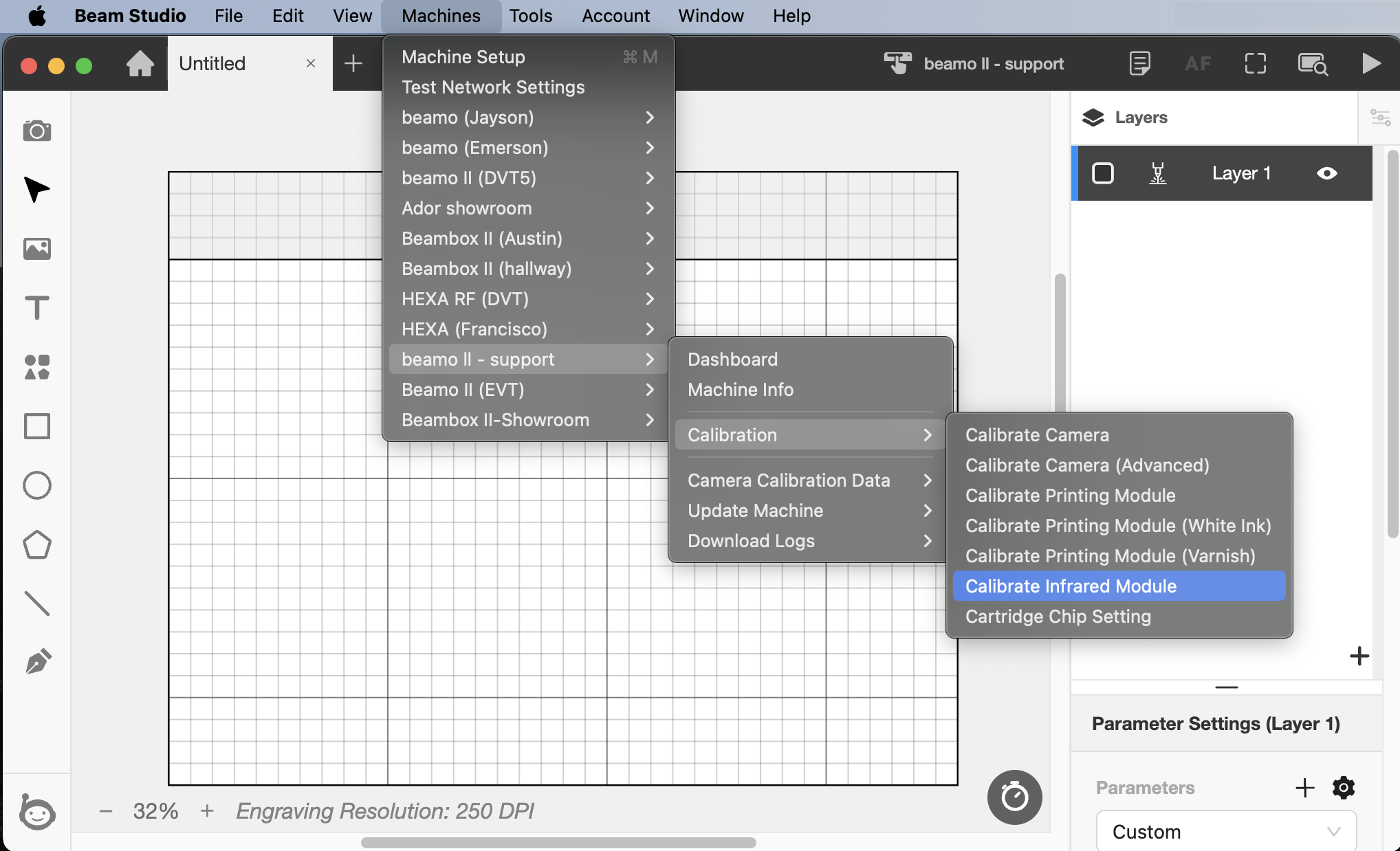

- Valitse yläpalkista "Laitteet" >> "Laitteen nimi" >> "Kalibrointi" >> "Kalibroi infrapunamoduuli".

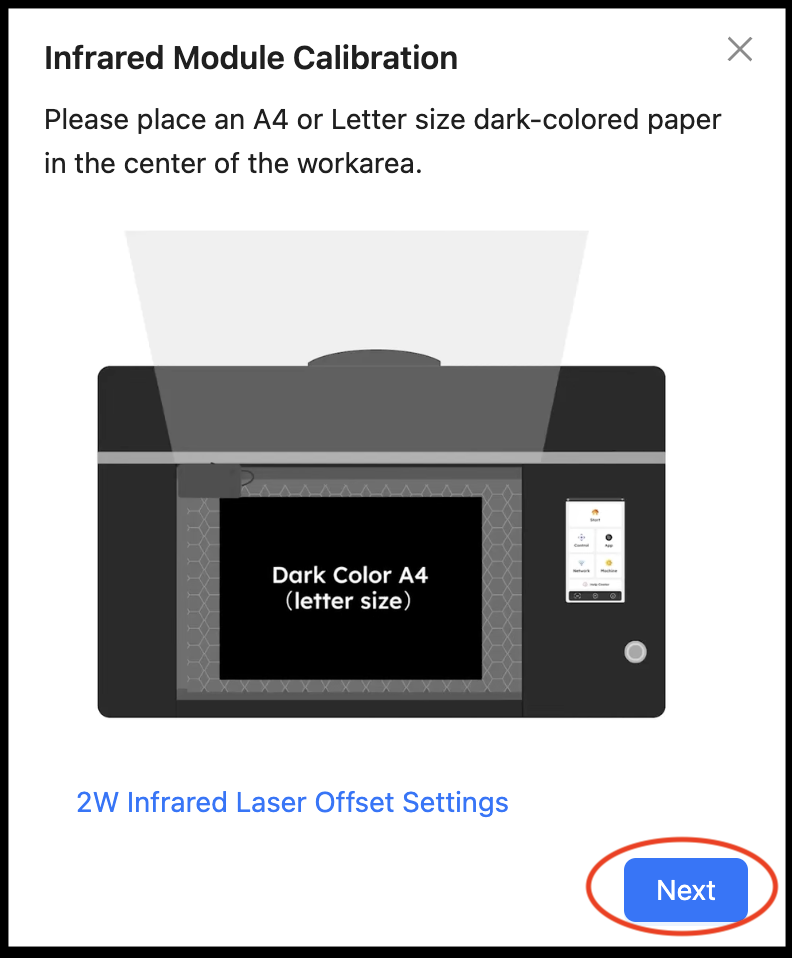

- Paina "Seuraava" ja "Aloita kaiverrus", niin laite aloittaa prosessin automaattisesti.
-
Mustalle paperille kaiverretaan "+"-merkki. Sen jälkeen otetaan valokuva, joka näytetään ohjelmistossa.
Vaihe 8 - Kohdista "+"-merkki
Kohdista punainen "+"-merkki kaiverrettuun "+"-merkkiin. Vedä valokuvaa suoraan tai säädä X- ja Y-arvoja siirtääksesi punaista merkkiä.
#END
