4-16 Kameran edistynyt kalibrointi

⚠︎ Ennen aloittamista varmista, että Beam Studio ja beamo II -laiteohjelmisto on päivitetty uusimpiin versioihin.

Kuvaus

Tämä artikkeli opastaa sinut edistyneen kameran kalibrointiprosessin läpi.


Milloin kameramoduuli tulee kalibroida

• Järjestelmän uudelleenlatauksen jälkeen.
• Jos kameramoduuli on vaihdettu tai siirretty uuteen paikkaan.
• Jos kameran esikatselukuva näyttää vääristyneeltä tai epänormaalilta.

Vaihe 1 – Tarkista ohjelmisto- ja laiteohjelmistoversiot

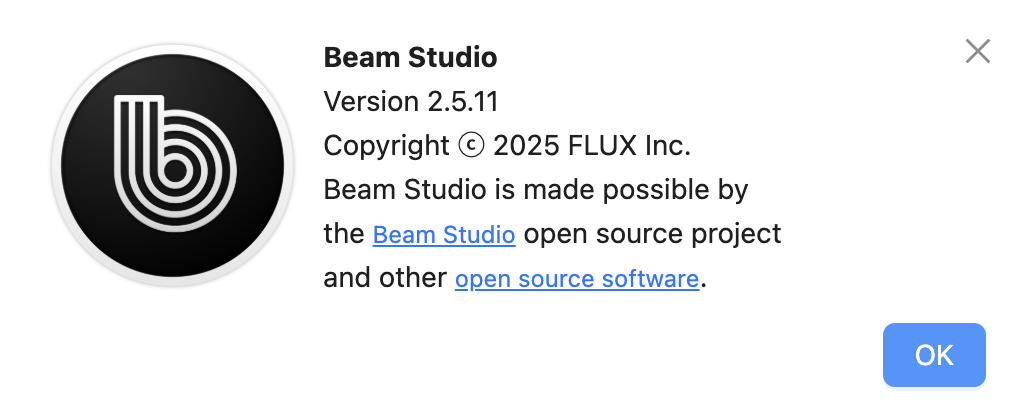

Vaadittu Beam Studio -versio: 2.5.11 tai uudempi

Vaadittu laiteohjelmistoversio: 6.1.6 tai uudempi

Vaihe 2 – Käynnistä edistynyt kameran kalibrointi

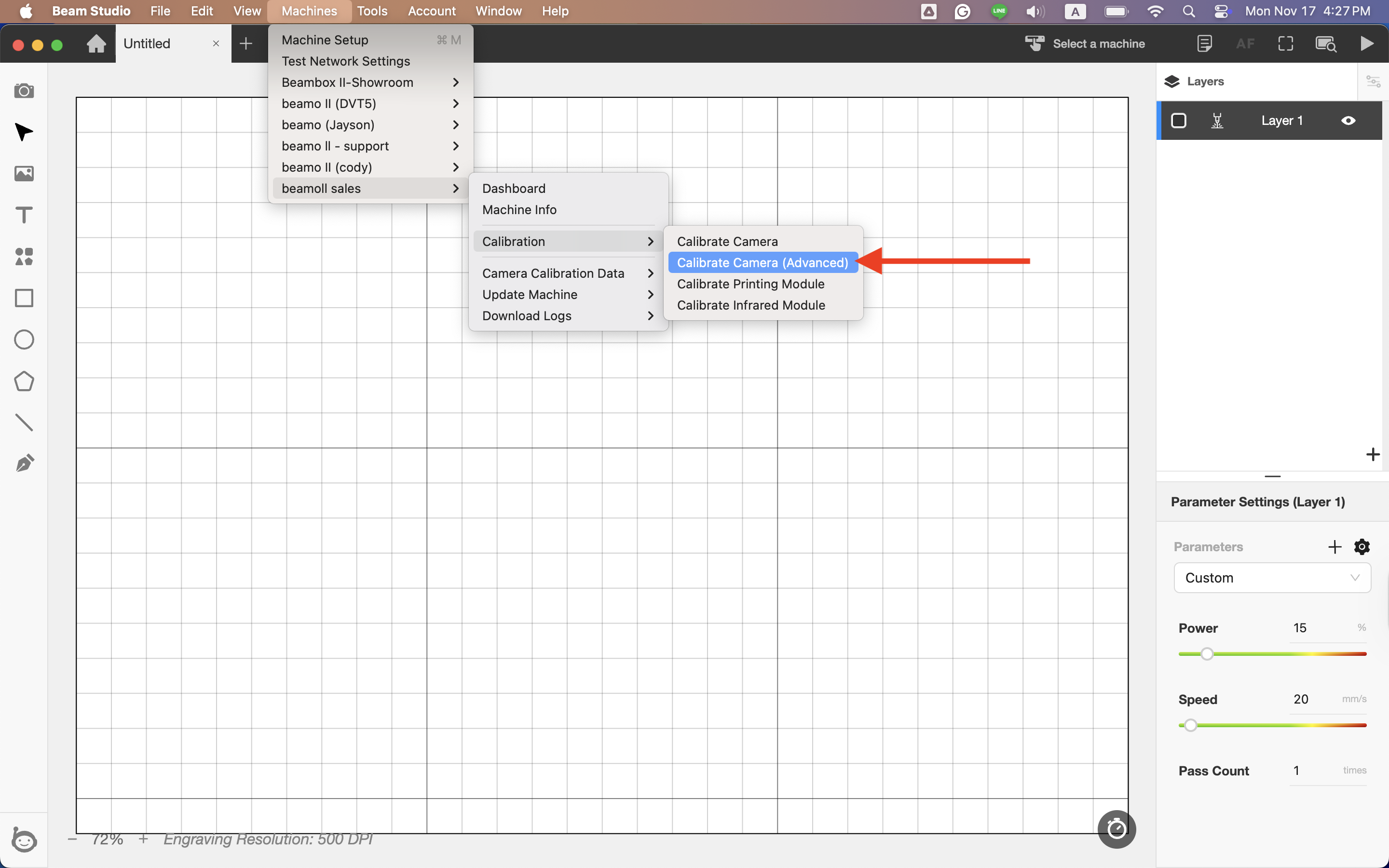

Siirry ylätyökalurivillä kohtaan:
Laite → [Laitteesi nimi] → Kalibrointi → Kameran kalibrointi (edistynyt)

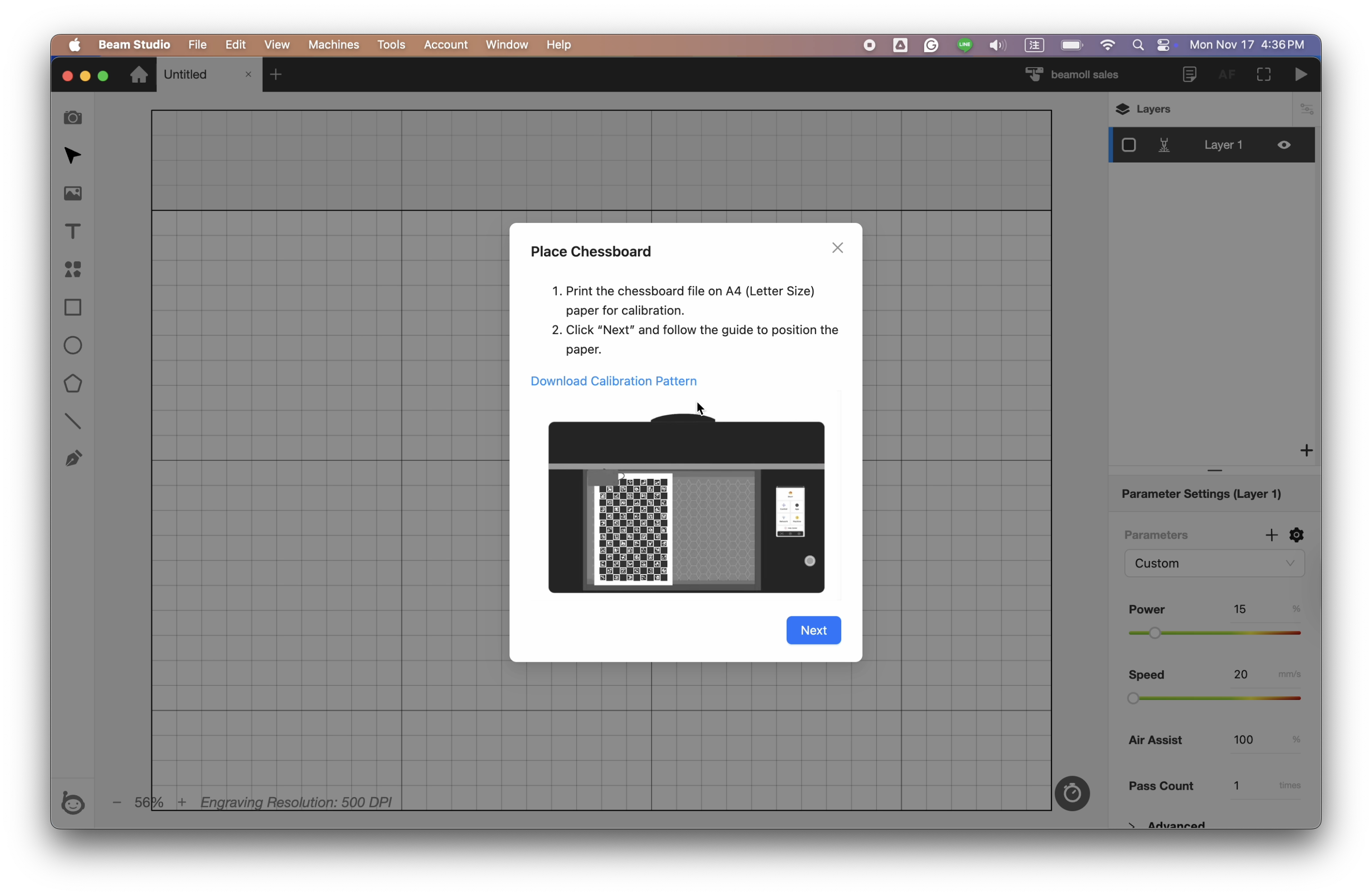

Vaihe 3 – Valmistele shakkilautakuvio

Tarvittavat materiaalit:
Yksi A4-kokoinen valkoinen paperi

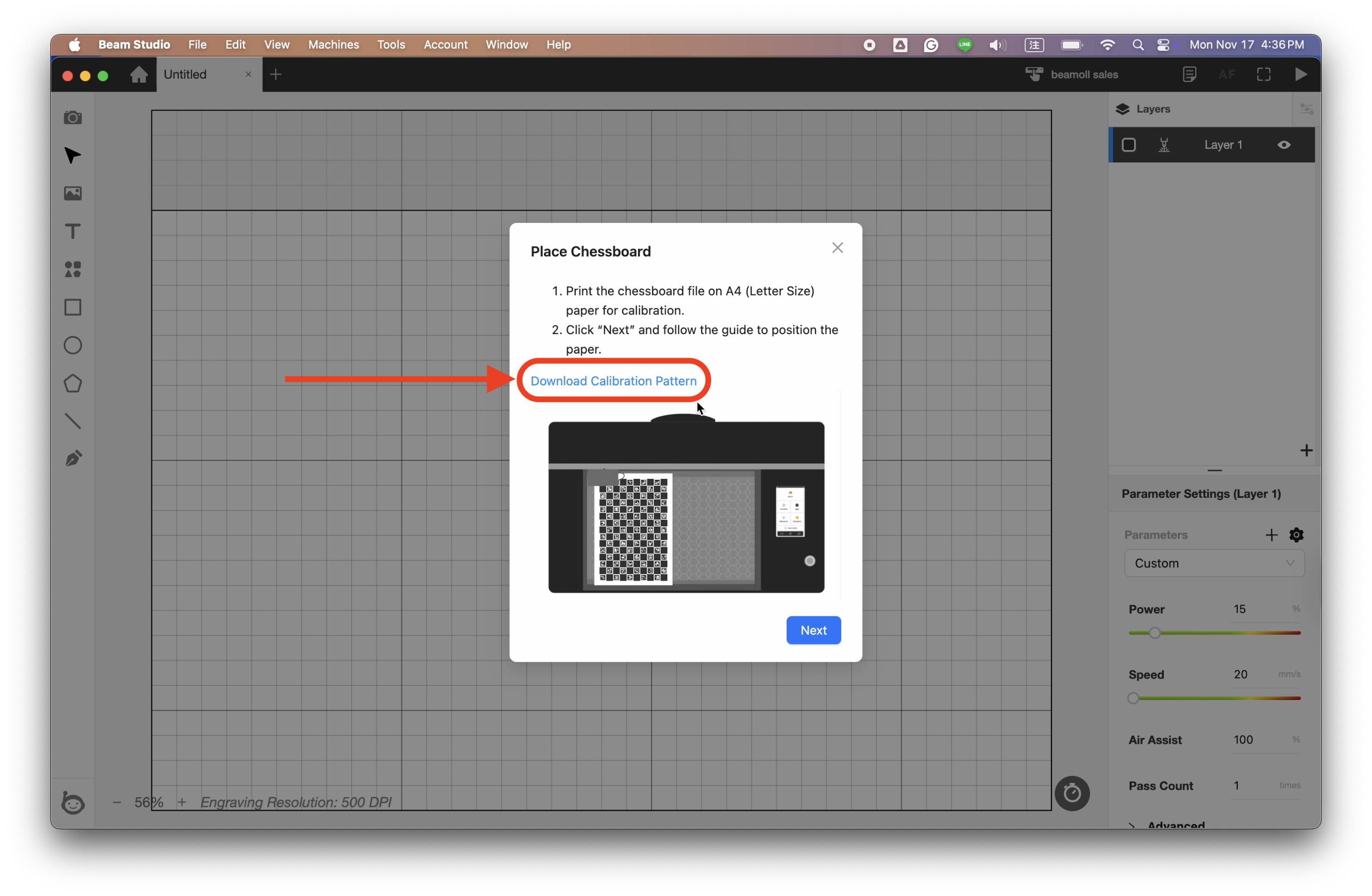

Tulosta kalibrointikuvio:
Lataa kalibrointikuvio ja tulosta se A4-paperille.

Vaihe 4 – Aseta shakkilautakuvio paikalleen

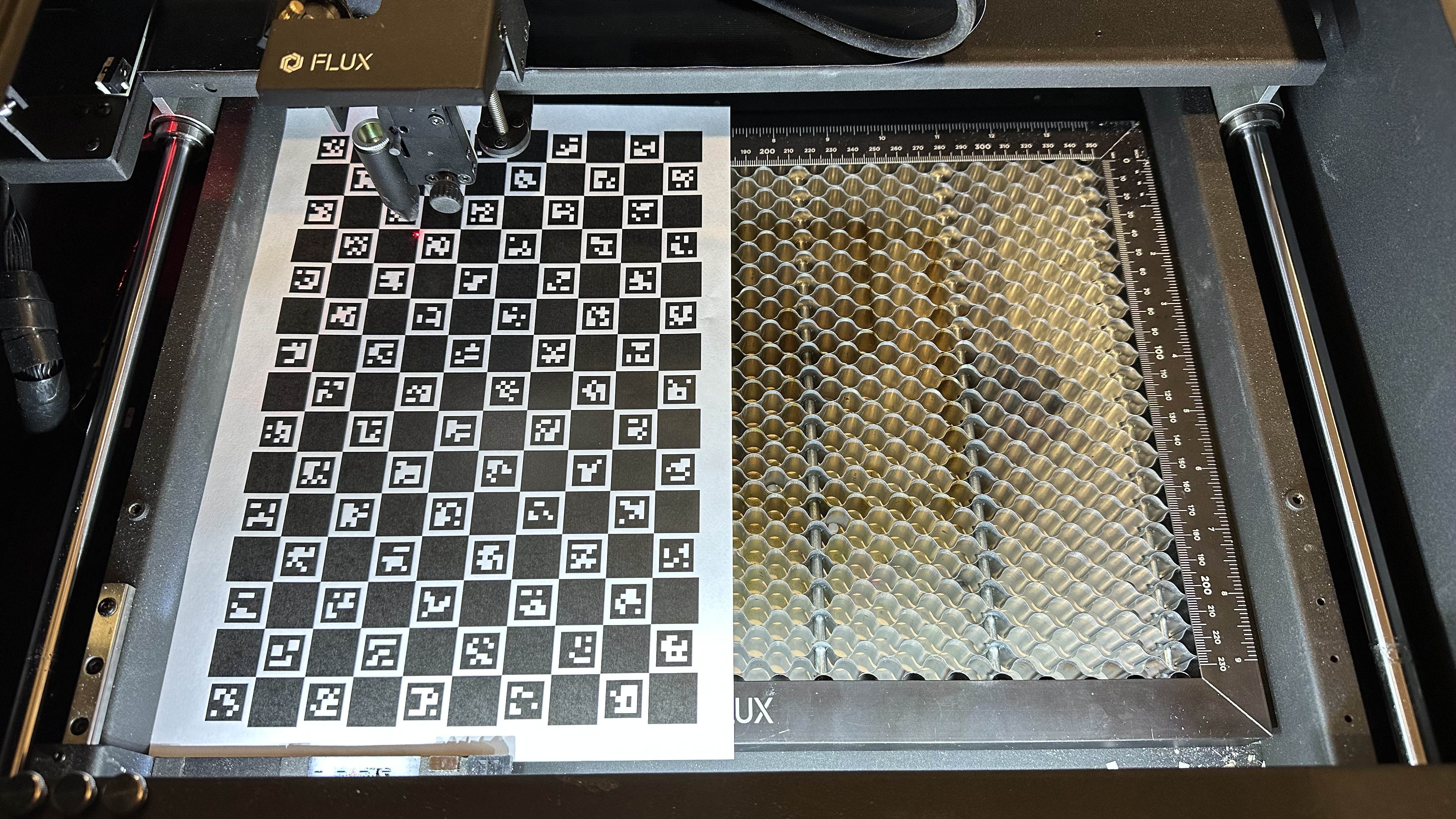

4-1 Aseta tulostettu shakkilautakuvio pystysuoraan työalueen vasemmalle puolelle.

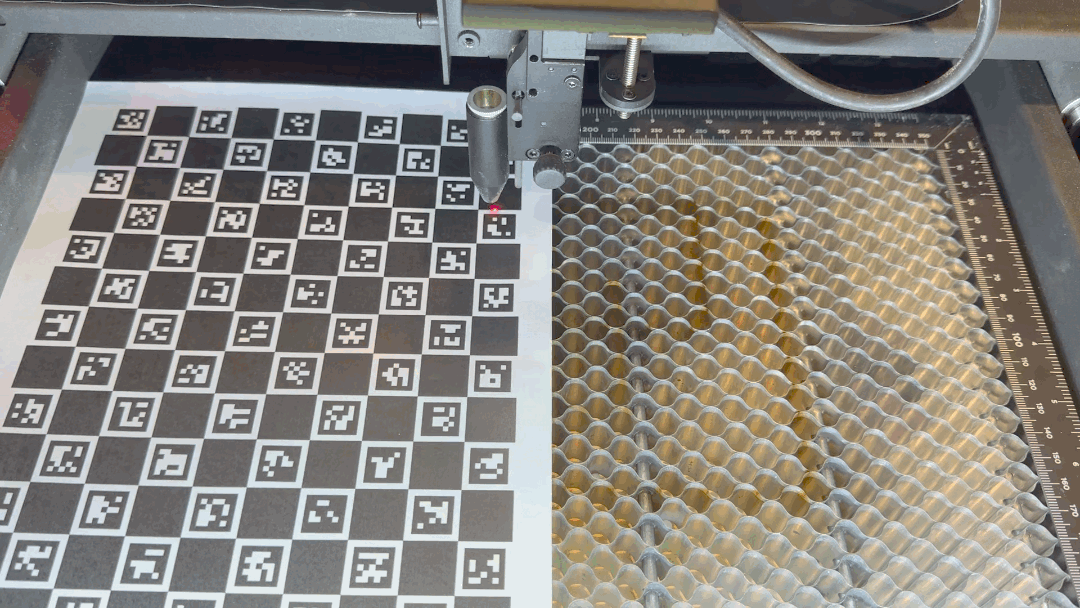

4-2 Siirrä laserpää kalibrointikuvion yläpuolelle, laske anturi tarkennusta varten ja napsauta "Seuraava".

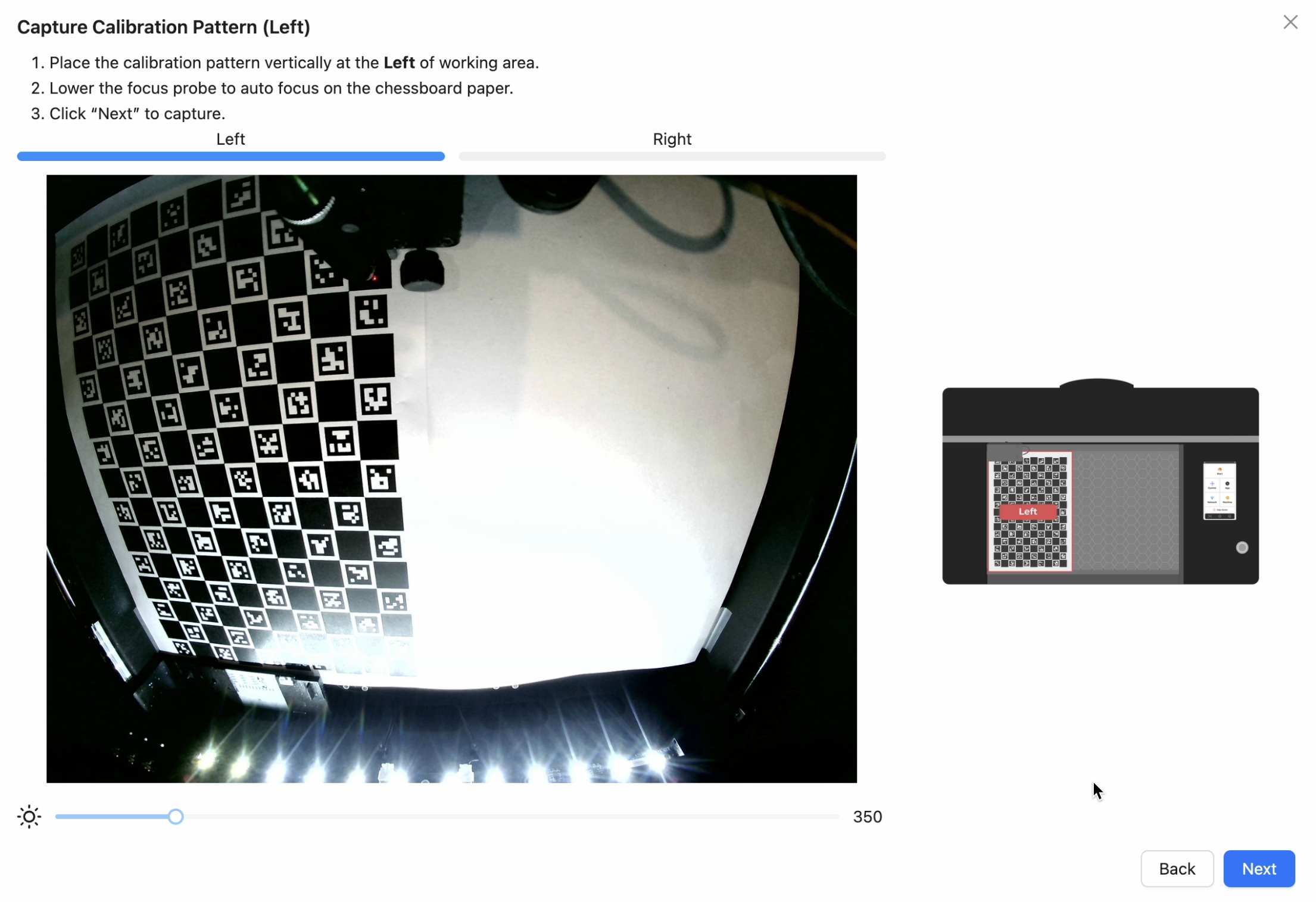

Vaihe 5 – Kuvaa kalibrointikuvio (vasen)

Varmista, että kuvio näkyy kokonaan esikatselussa, ja napsauta sitten "Seuraava".

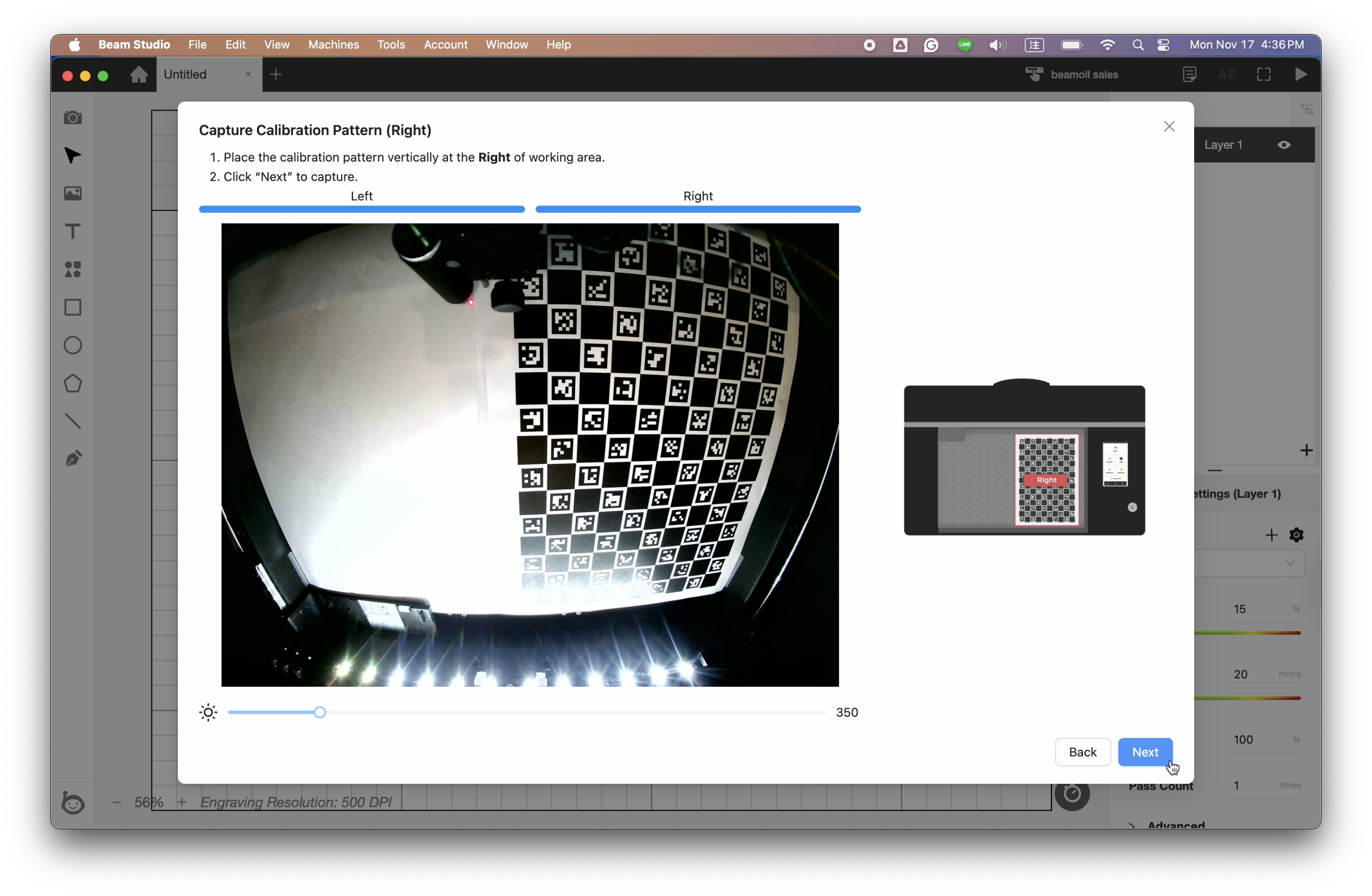

Vaihe 6 – Kuvaa kalibrointikuvio (oikea)

Aseta kalibrointikuvio pystysuoraan työalueen oikealle puolelle.

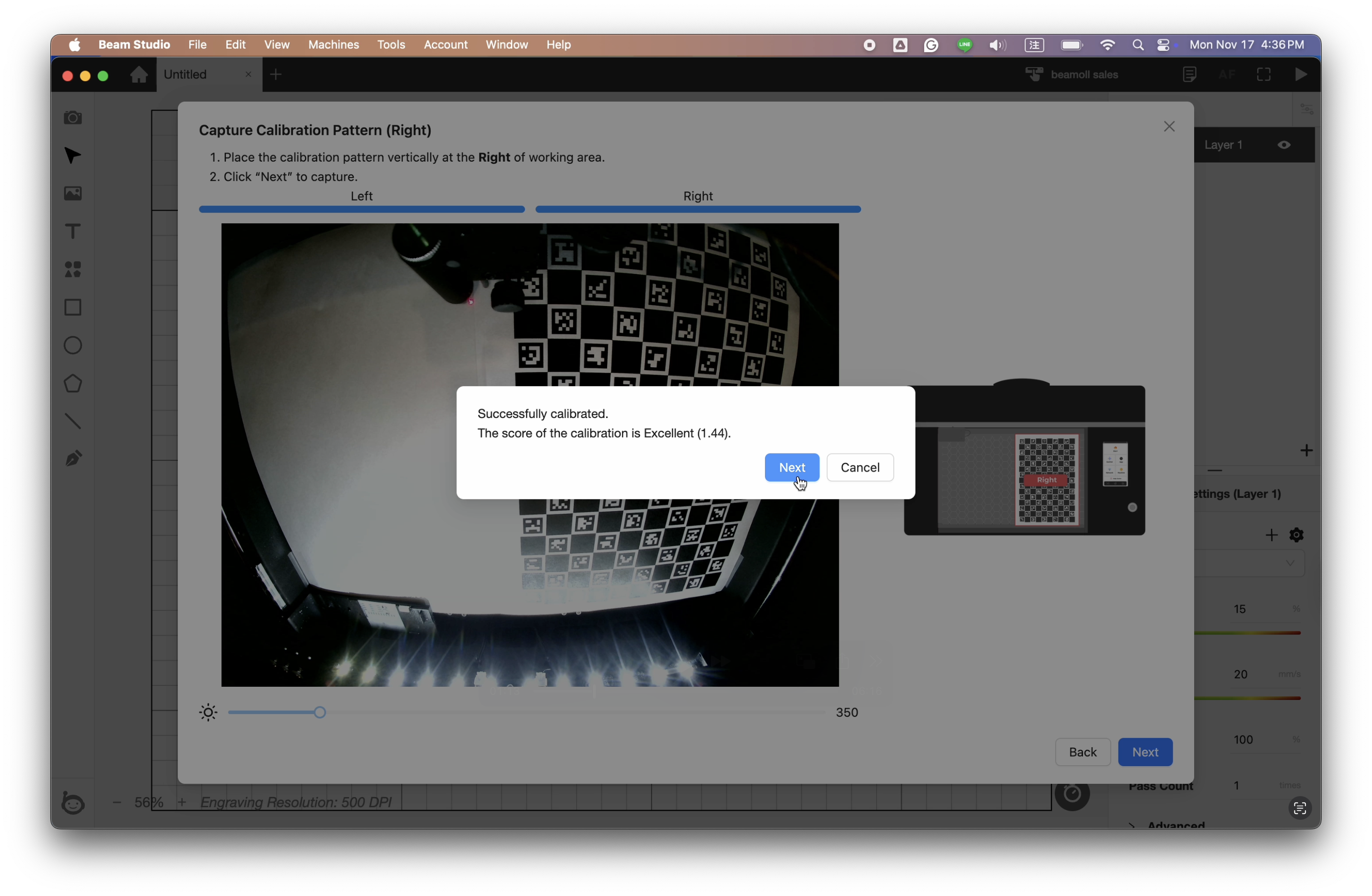

Kun se näkyy kokonaan esikatselussa, napsauta "Seuraava".Kun kalibrointitulos näyttää Erinomainen, jatka napsauttamalla "Seuraava".
Jos tulos on poikkeava, ota kuva uudelleen, kunnes kelvollinen tulos saavutetaan.

Vaihe 7 – Kaiverra kalibrointimerkit

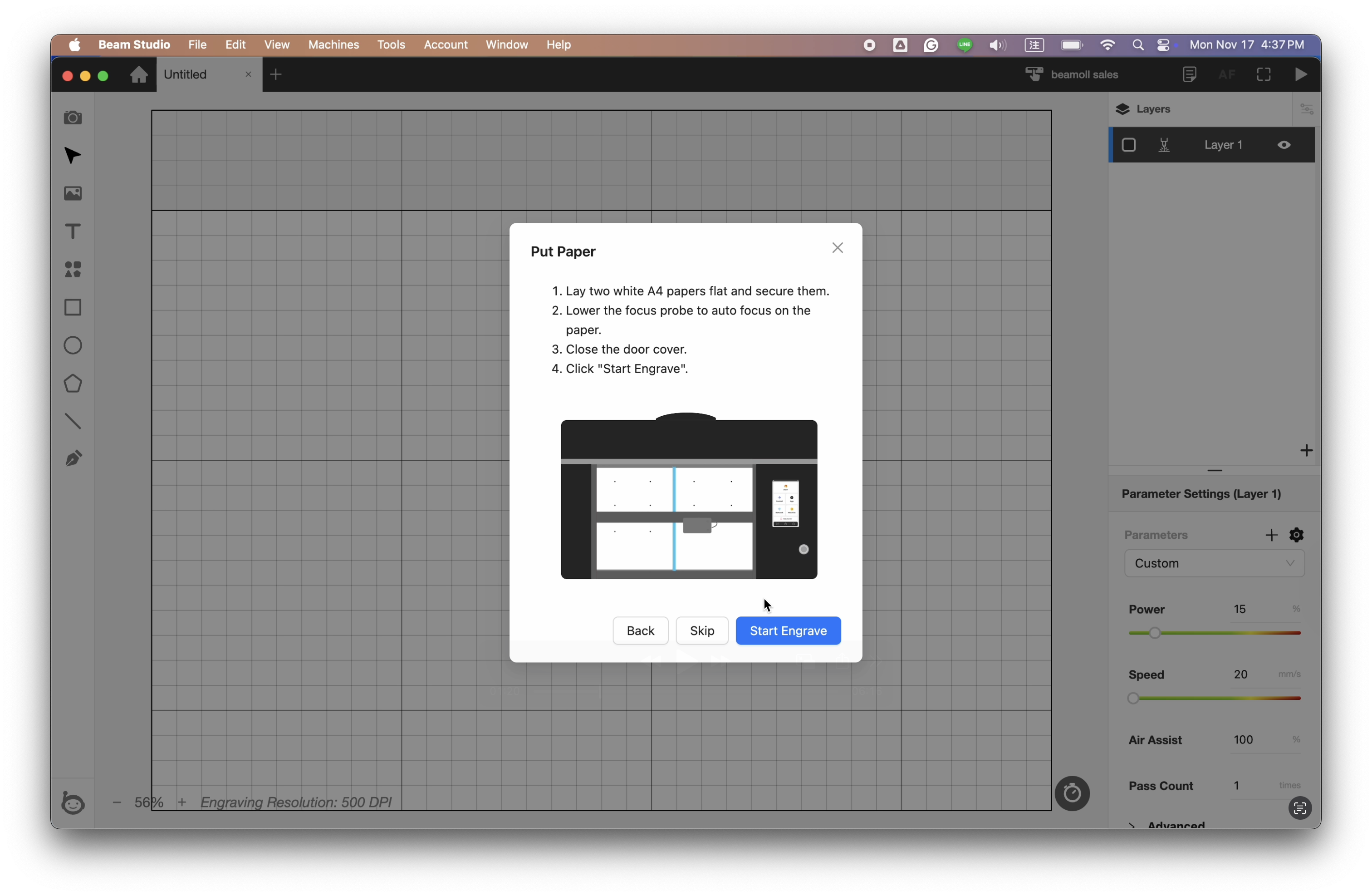

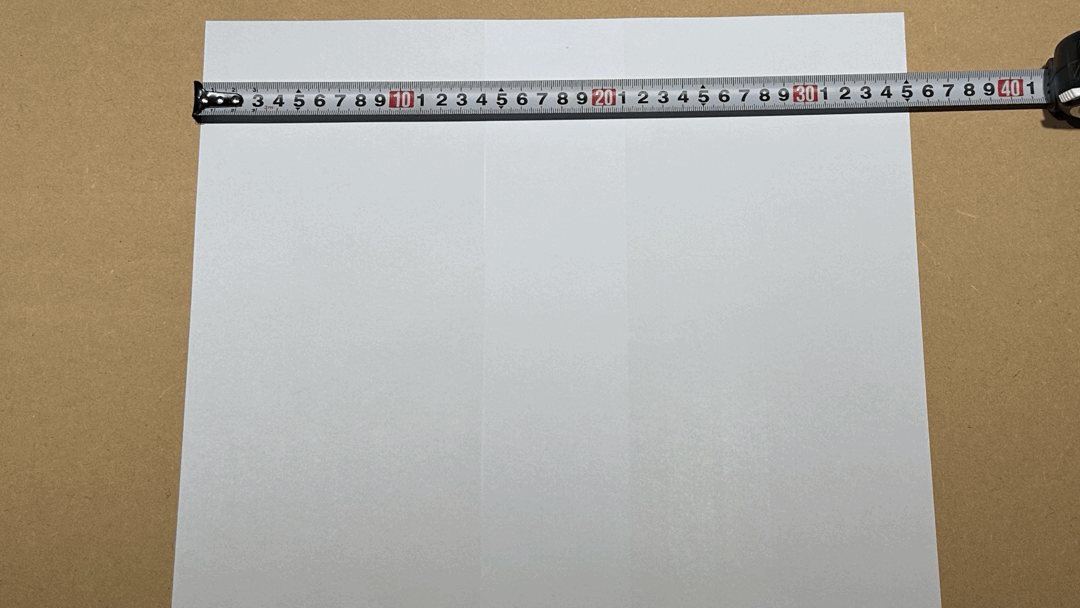

7-1 Valmistele kaksi A4-paperiarkkia ja teippaa ne yhteen muodostaen noin 19–28 cm korkean ja 31–40 cm leveän pinnan, tai käytä vastaavan kokoista vaaleaa puulevyä.

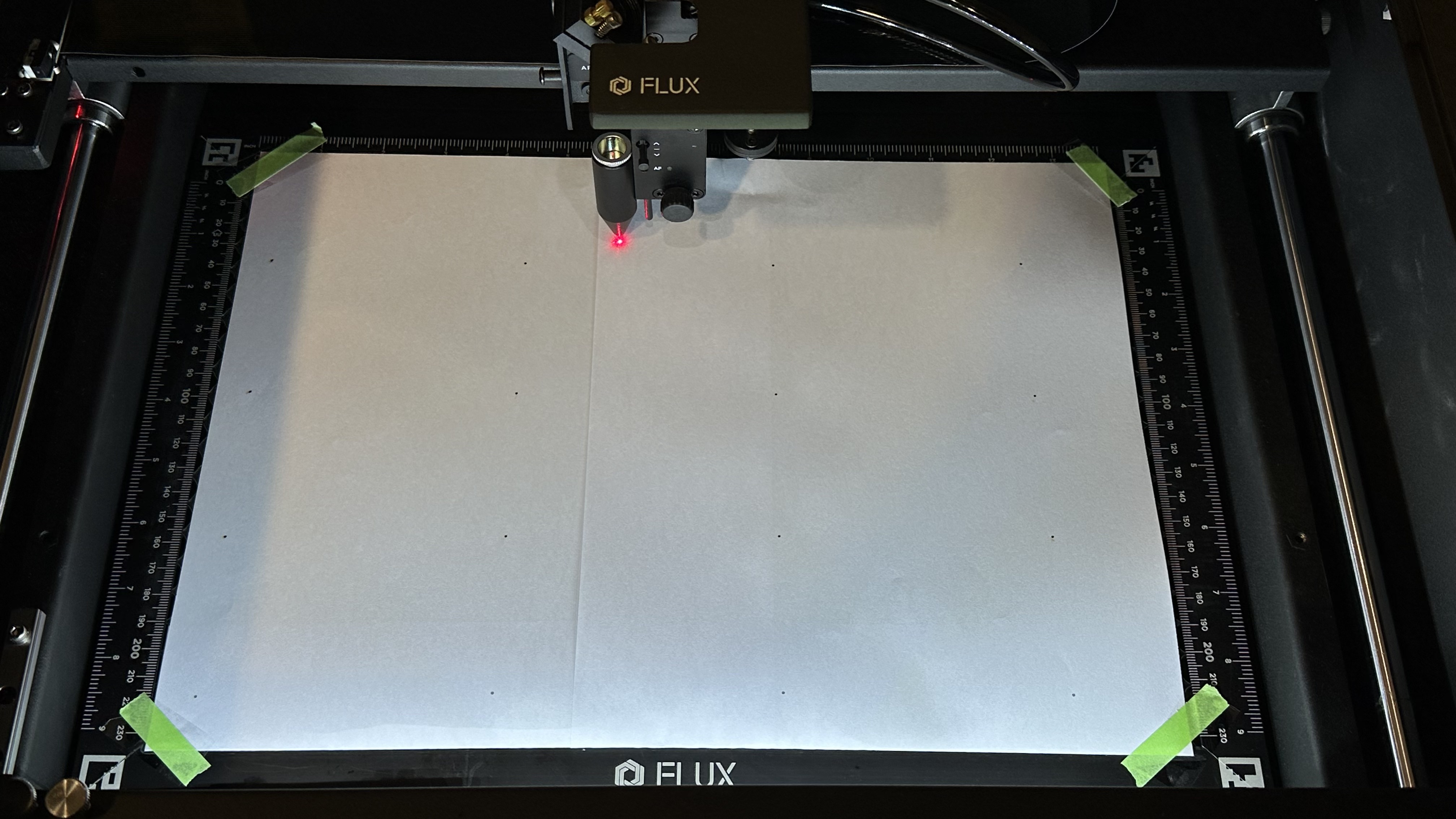

7-2 Aseta valmisteltu arkki laitteen sisään ja kiinnitä kaikki neljä kulmaa maalarinteipillä.

7-3 Napsauta aloittaaksesi kalibrointimerkkien kaivertamisen.

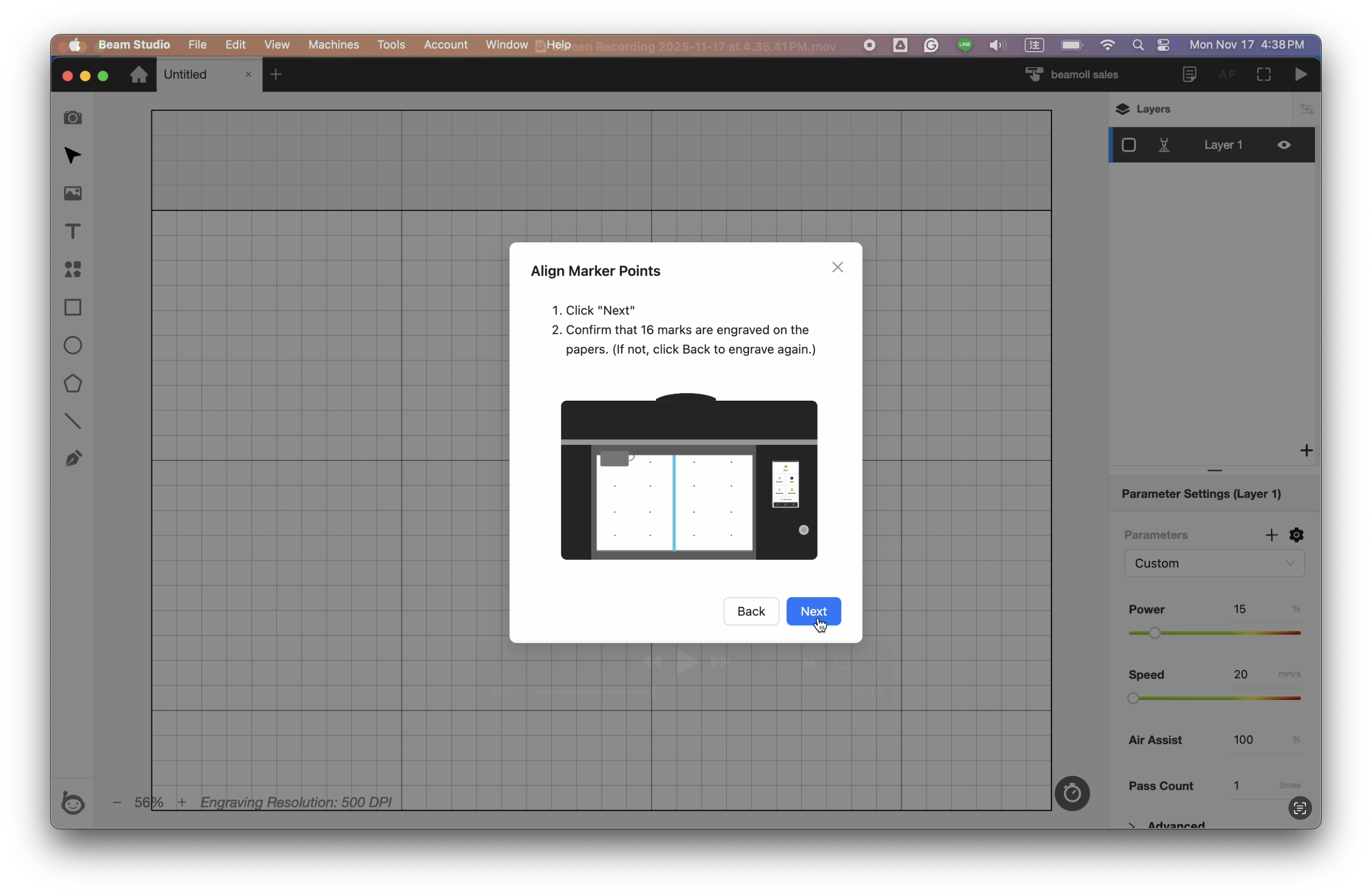

7-4 Kun olet varmistanut, että kaikki 16 pistettä on kaiverrettu, napsauta "Seuraava".

Vaihe 8 – Kohdista merkintäpisteet

Lähennä, loitonna tai säädä valotusta tarpeen mukaan kohdistaaksesi punaiset merkit huolellisesti siten, että ne osuvat tarkasti kaiverrettujen pisteiden päälle.
