4-9 Optisen radan tarkastus

FLUX Support Team
  • Päivitetty

Kuvaus

Tämä artikkeli opastaa sinua tarkistamaan optisen radan nopeasti ja määrittämään, tarvitseeko se säätöä.

Vaihe 1

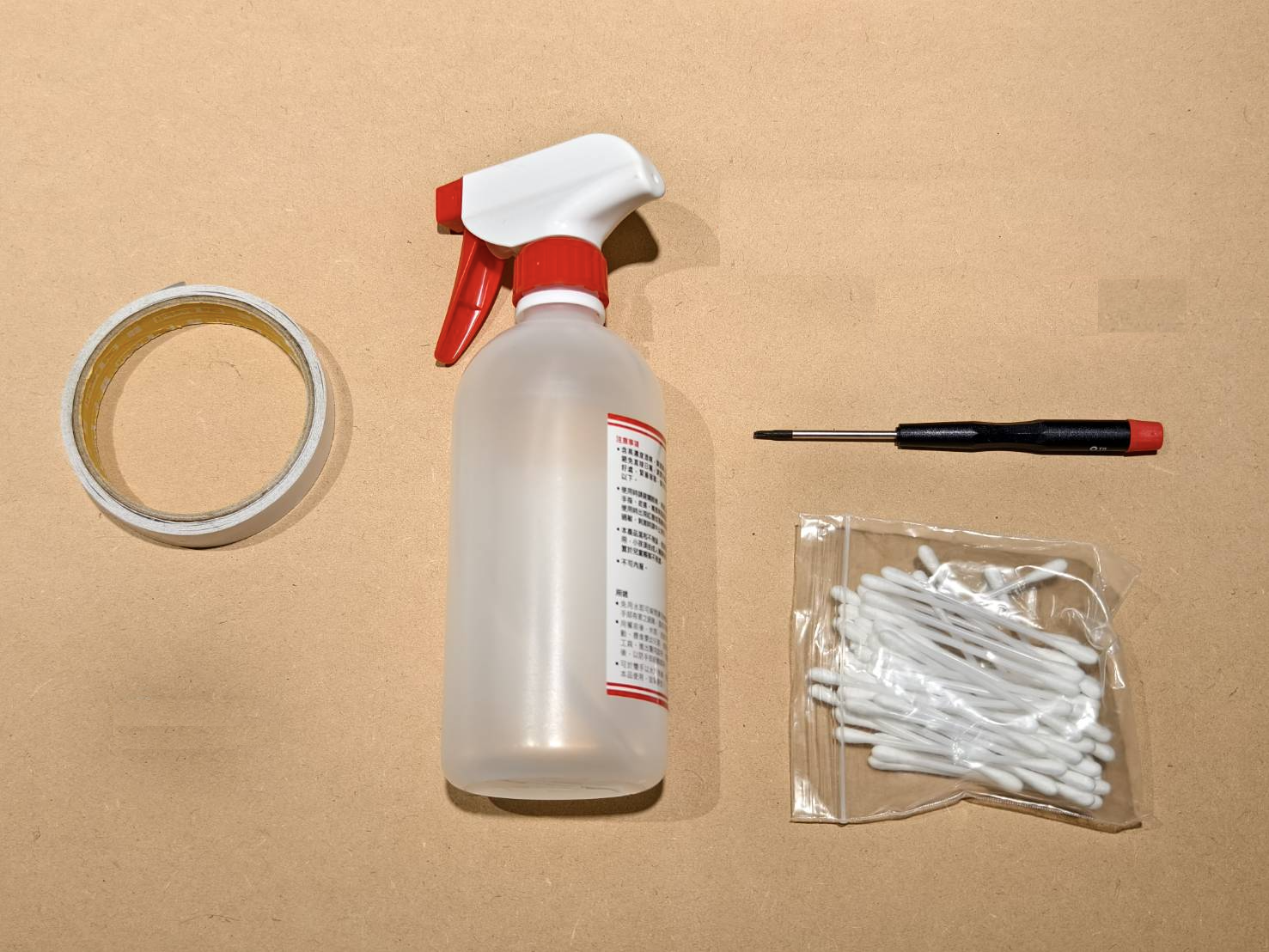

Valmistele seuraavat työkalut.

  1. Kaksipuolinen teippi
  2. Desinfiointisuihke / Alkoholisuihke
  3. T8 Torx-ruuvimeisseli
  4. Vanupuikot

Vaihe 2

Tutustu turvalliseen pulssin tekemiseen.

A. Käynnistä laite.
B. Sulje kansi.
C. Siirry ylläpitotilaan ja odota, kunnes kotiutusprosessi on valmis.

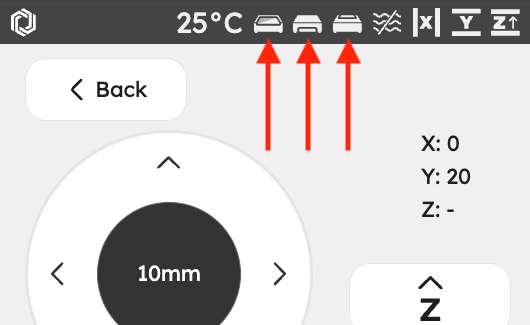

     (Varmista, että oven, takakannen ja pohjan kuvakkeet näyttävät suljetuilta, muuten pulssin tekeminen ei ole mahdollista.)
D. Etsi Pulssi-painike.
E. Yksi painallus = yksi pulssi, kaksi painallusta = kaksi pulssia, ja niin edelleen.
⚠︎ Tee pulsseja aina vain, kun kansi ja takakansi ovat suljettuina.

Vaihe 3

  • Varmista, että metallinen takakansi on asennettu 1. peilin puhdistuksen jälkeen.

Vaihe 4

Suoritamme nopean tarkistuksen teippien ja pulssien avulla nähdäksemme CO2-laserin todellisen kulkureitin alkaen alustan keskeltä.

Vaiheen yleiskatsaus - Keskikohta

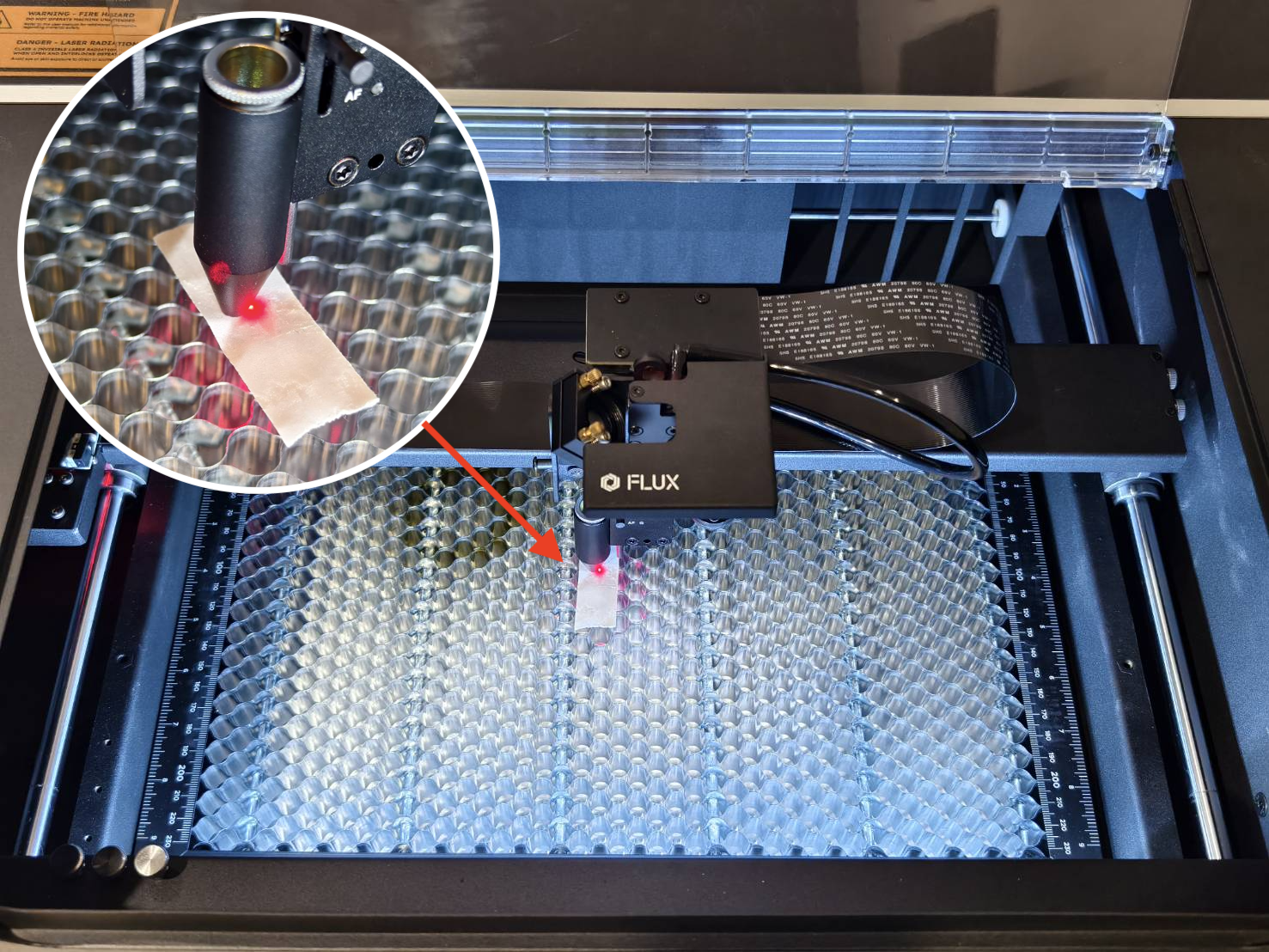

  • Aseta yksikerroksinen teippi suuttimen kärkeen, siirrä laserpää alustan keskelle, sulje luukku ja tee yksi pulssi.


  • Esittely

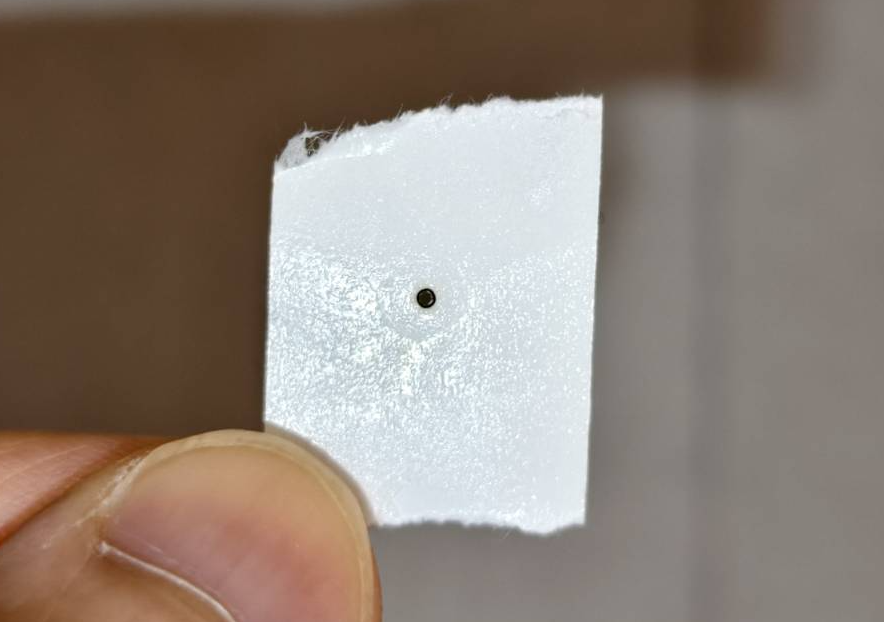

  • Poista teippi ja tarkista, onko piste pyöreä.

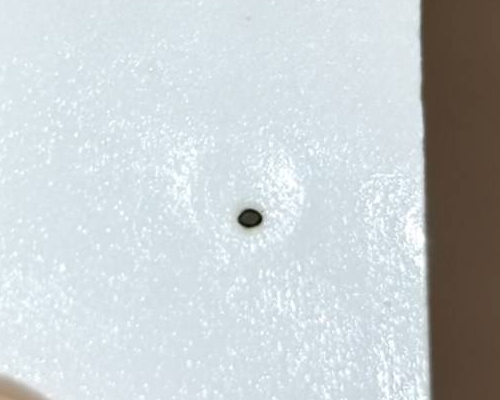

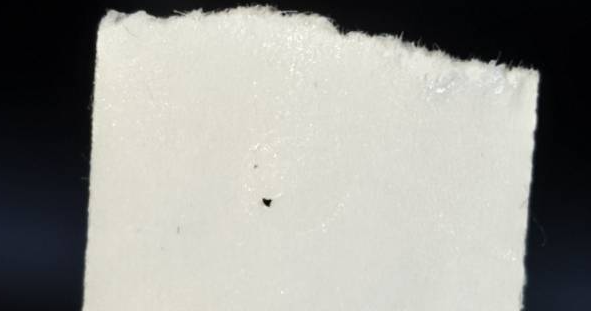

    Hyvä esimerkki
    (Pyöreä ja keskitetty)

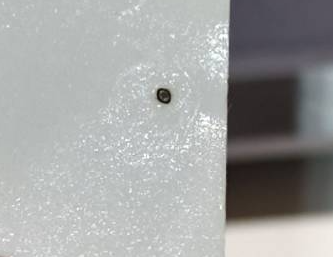

    Hyväksyttävä esimerkki
    (Pyöreä, mutta hieman poissa keskeltä)

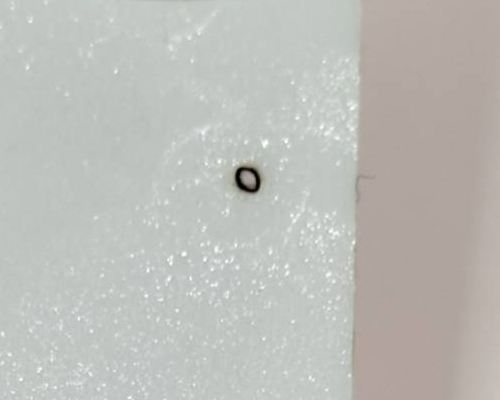

    Huono esimerkki (ei pyöreä tai ei keskitetty)



Arvioi tulos ja päätä seuraava toimenpide:

  • Hyvä tai hyväksyttävä tulos >> Vaihe 5

Vaihe 5

Tarkistamme viimeisen sijainnin teippien ja pulssien avulla nähdäksemme todellisen CO2-laserradan alustan oikeassa alakulmassa.

Vaiheen yleiskatsaus - Oikea alakulma

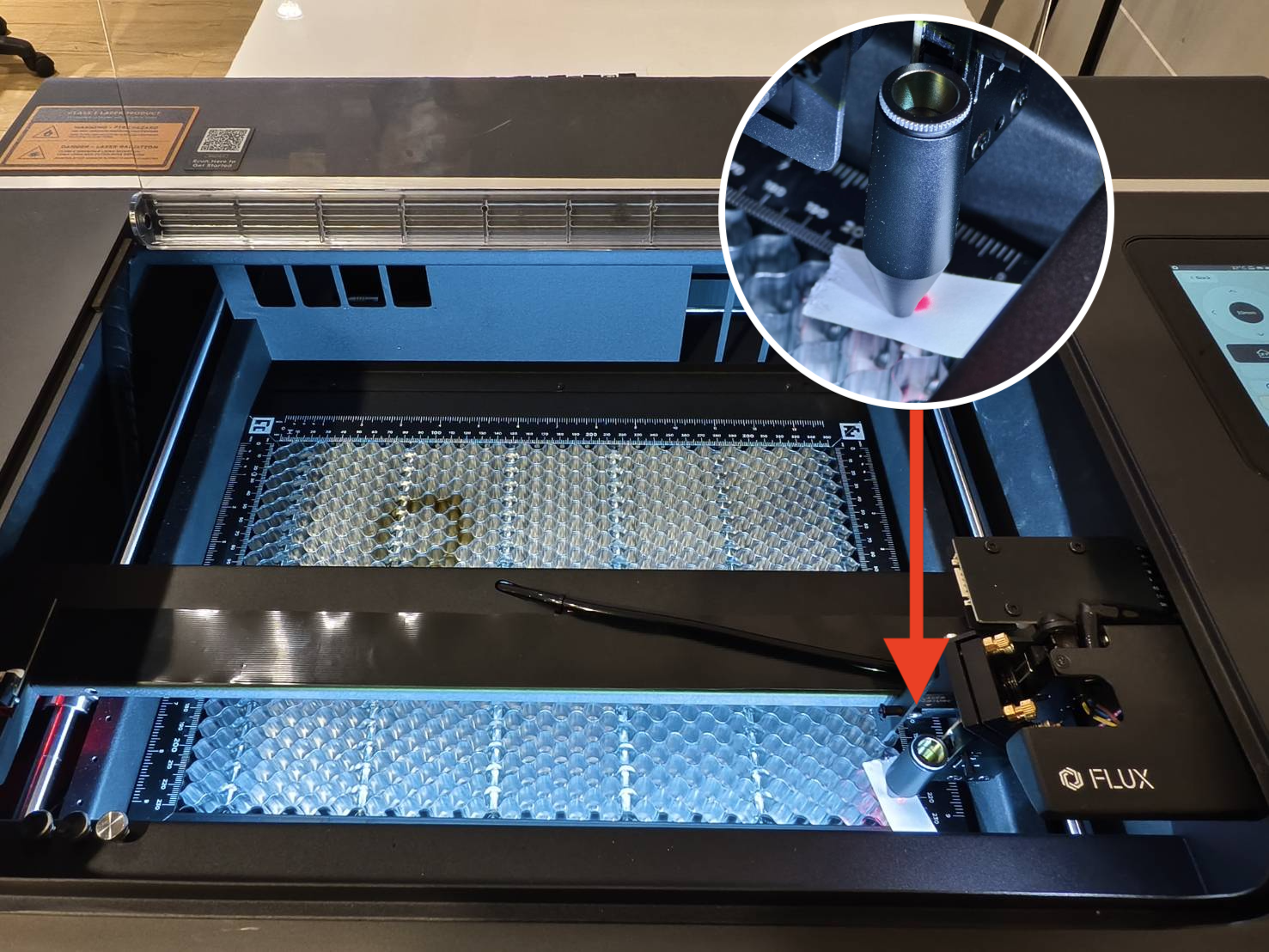

  • Aseta yksikerroksinen teippi suuttimen kärkeen, siirrä laserpää alustan oikeaan alakulmaan, sulje luukku ja tee yksi pulssi.



  • Esittely

  • Poista teippi ja tarkista, onko piste pyöreä.

    Hyvä esimerkki
    (Pyöreä ja keskitetty)

    Hyväksyttävä esimerkki
    (Pyöreä, mutta hieman poissa keskeltä)

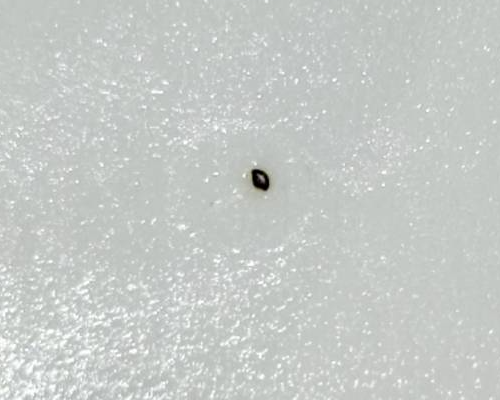

    Huono esimerkki (ei pyöreä tai ei keskitetty)



Arvioi tulos ja päätä seuraava toimenpide:

  • Hyvä tai hyväksyttävä tulos >> Optinen rata on kunnossa!
