4-10 Optisen radan säätö

FLUX Support Team
  • Päivitetty

Kuvaus

Tämä artikkeli opastaa optisen radan säätämisessä.
Jos et ole varma, tarvitseeko optinen rata säätöä, tarkista se ensin alla olevan linkin avulla. Optisen radan tarkastus

Huomautus:
Jotkin tässä artikkelissa käytetyt kuvat ovat HEXA-laitteesta, mutta mekanismi on sama beamo II -laitteessa.

Merkkejä virheellisesti kohdistetusta optisesta radasta

  1. Materiaalien läpileikkaus ei onnistu Beam Studion oletusteho- ja nopeusasetuksilla.
  2. Huonolaatuiset kaiverrusjäljet, joissa kaiverruskaaviot tietyllä alueella ovat vaaleampia tai syvempiä kuin muilla alueilla, tai jälki vaalenee tai syvenee tiettyyn suuntaan.
  3. Leikkausjälki materiaalissa ei ole pystysuora leikkauksen jälkeen.

Työkalut

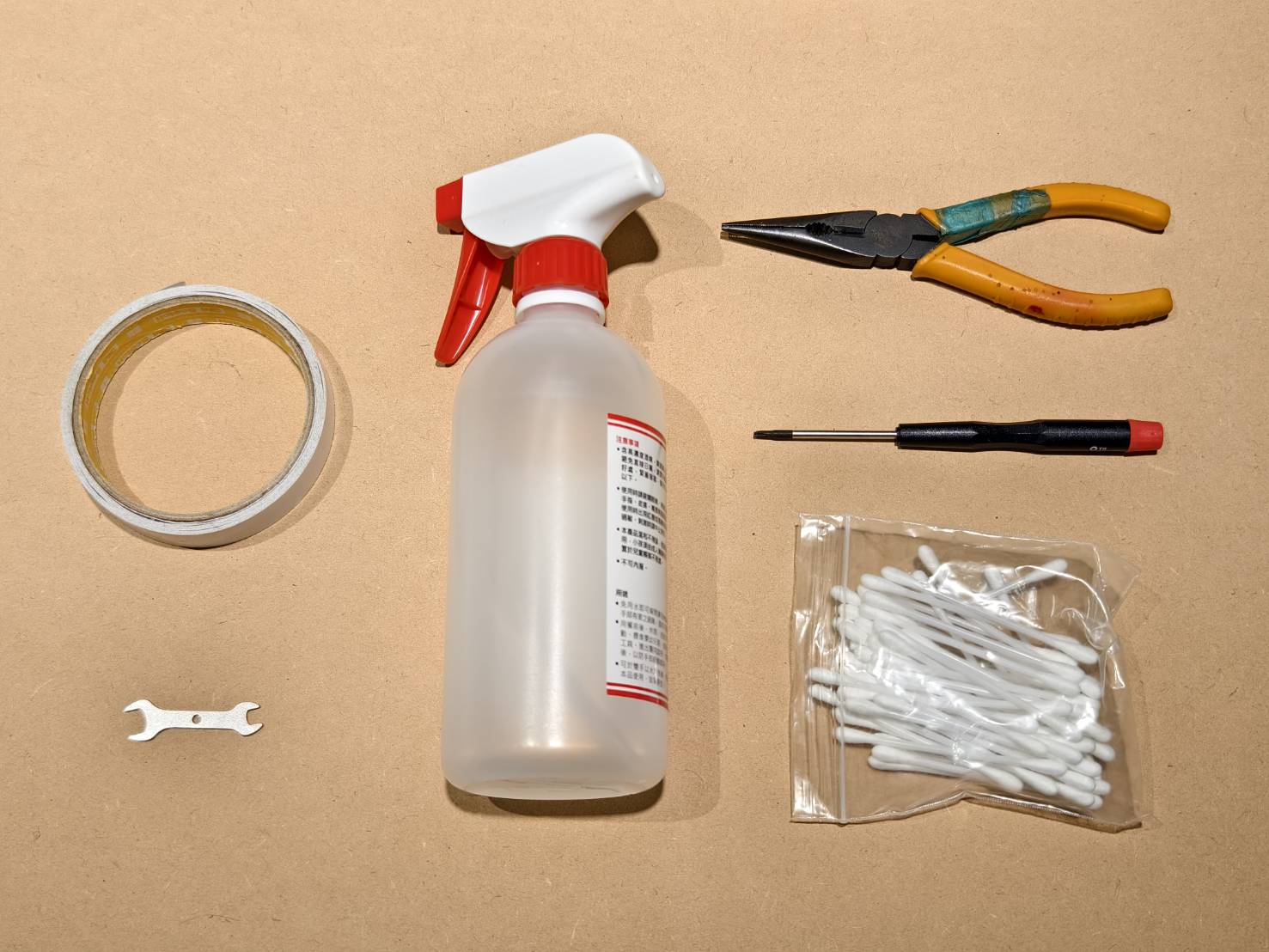

Valmistele seuraavat työkalut.

  1. Kaksipuolinen teippi
  2. Kaksipäinen kiintoavain
  3. Desinfiointisuihke / Alkoholisuihke
  4. Pihdit
  5. T8 Torx-ruuvimeisseli
  6. Vanupuikot

Vaihe 1

Tutustu turvalliseen pulssin tekemiseen.

A. Käynnistä laite.
B. Sulje kansi.
C. Siirry huoltotilaan ja odota, kunnes kotiutusprosessi on valmis.

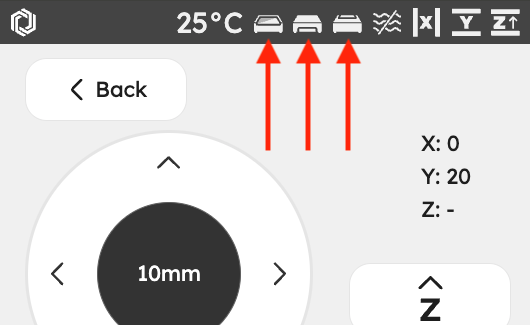

     (Varmista, että ovi-, takakansi- ja pohjaindikaattorit näyttävät suljetuilta, muuten pulssin tekeminen ei ole mahdollista.)

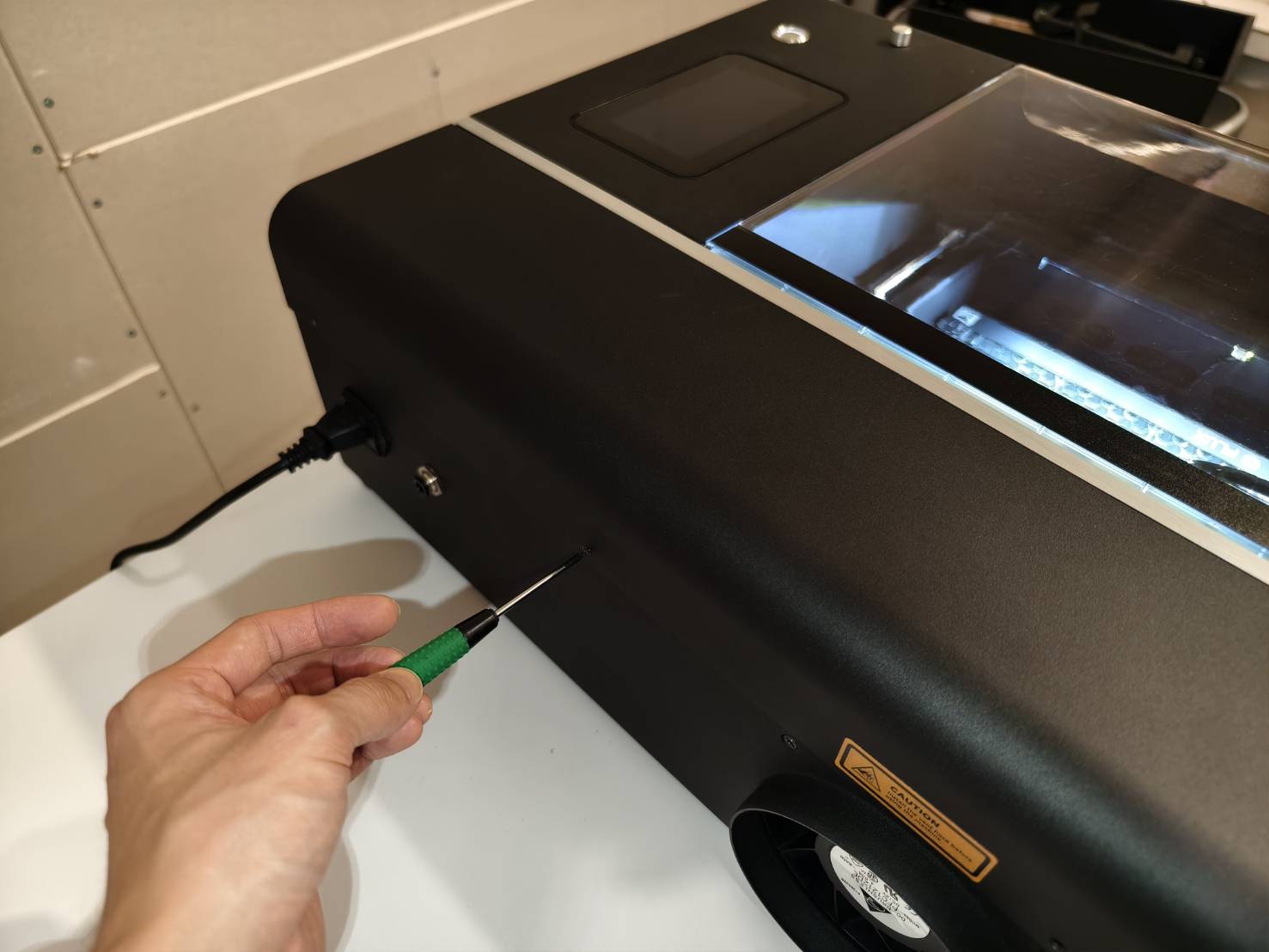

D. Etsi Pulssi-painike.
E. Yksi painallus = yksi pulssi, kaksi painallusta = kaksi pulssia jne.
⚠︎ Tee pulsseja aina vain, kun kansi ja takakansi ovat suljettuina.
  • Tämän vaiheen jälkeen siirry kohtaan Vaihe 2

Vaihe 2

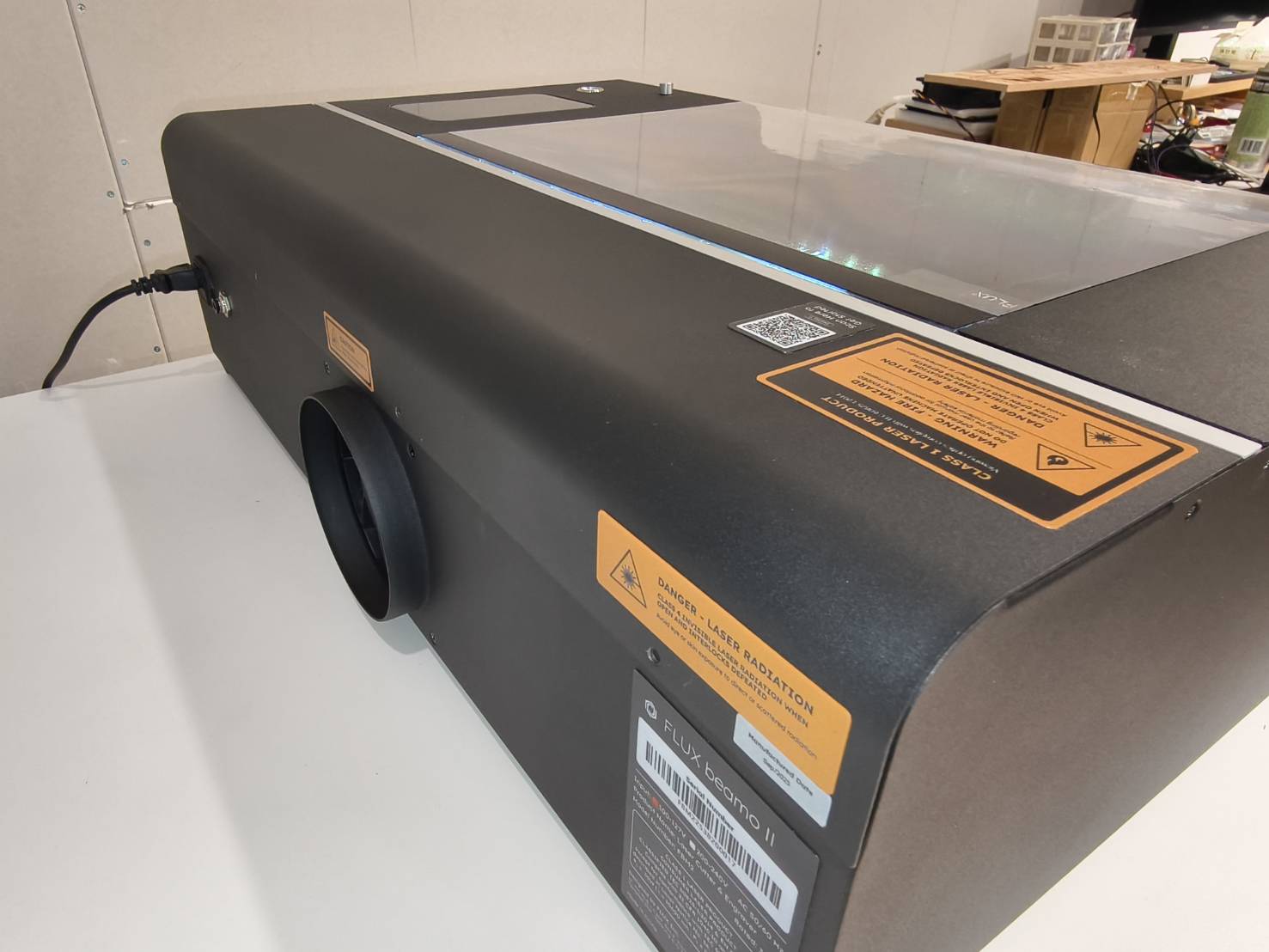

Irrota takana oleva metallikansi löytääksesi ensimmäinen peili.

  • Tämän vaiheen jälkeen siirry kohtaan Vaihe 3

Vaihe 3

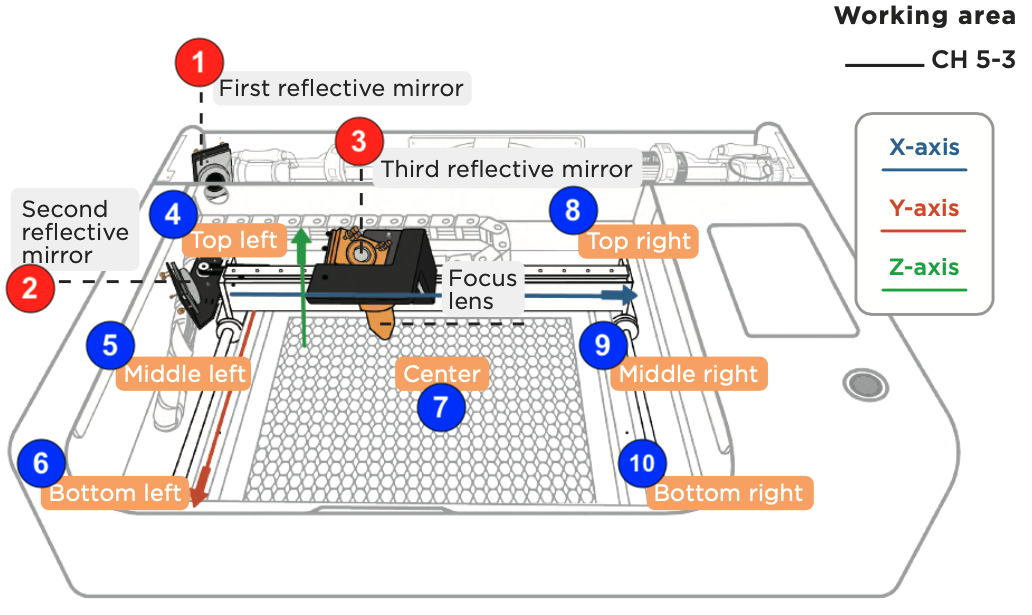

Tutustu sijainteihin:

# Sijainnit Kuvaus
1 Ensimmäinen peili Tässä säädetään valopolkua 1. peilistä 2. peiliin.
(Avaa takakansi löytääksesi 1. peili.)
2 Toinen peili Tässä säädetään valopolkua 2. peilistä 3. peiliin.
3 Kolmas peili Tässä säädetään pystysuoraa valopolkua 3. peilistä työtasolle.
4 Työtason vasen yläkulma Tähän laserpää siirretään prosessin aikana.
5 Työtason vasen keskikohta Tähän laserpää siirretään prosessin aikana.
6 Työtason vasen alakulma Tähän laserpää siirretään prosessin aikana.
7 Työtason keskikohta Tähän laserpää siirretään prosessin aikana.
8 Työtason oikea yläkulma Tähän laserpää siirretään prosessin aikana.
9 Työtason oikea keskikohta Tähän laserpää siirretään prosessin aikana.
10 Työtason oikea alakulma Tähän laserpää siirretään prosessin aikana.
  • Tämän vaiheen jälkeen siirry kohtaan Vaihe 4

Vaihe 4

Puhdista kaikki peilit ja linssit alla olevan linkin ohjeiden mukaisesti.
[Peilien ja linssien puhdistus]

  • Tämän vaiheen jälkeen siirry kohtaan Vaihe 5

Vaihe 5

Tarkista laserpisteen sijainti 1. peilissä.
Tässä vaiheessa tarkistetaan, että laserputki ja laite ovat hyvässä kunnossa.

Vaiheen yleiskatsaus:

Varsinaiset vaiheet:

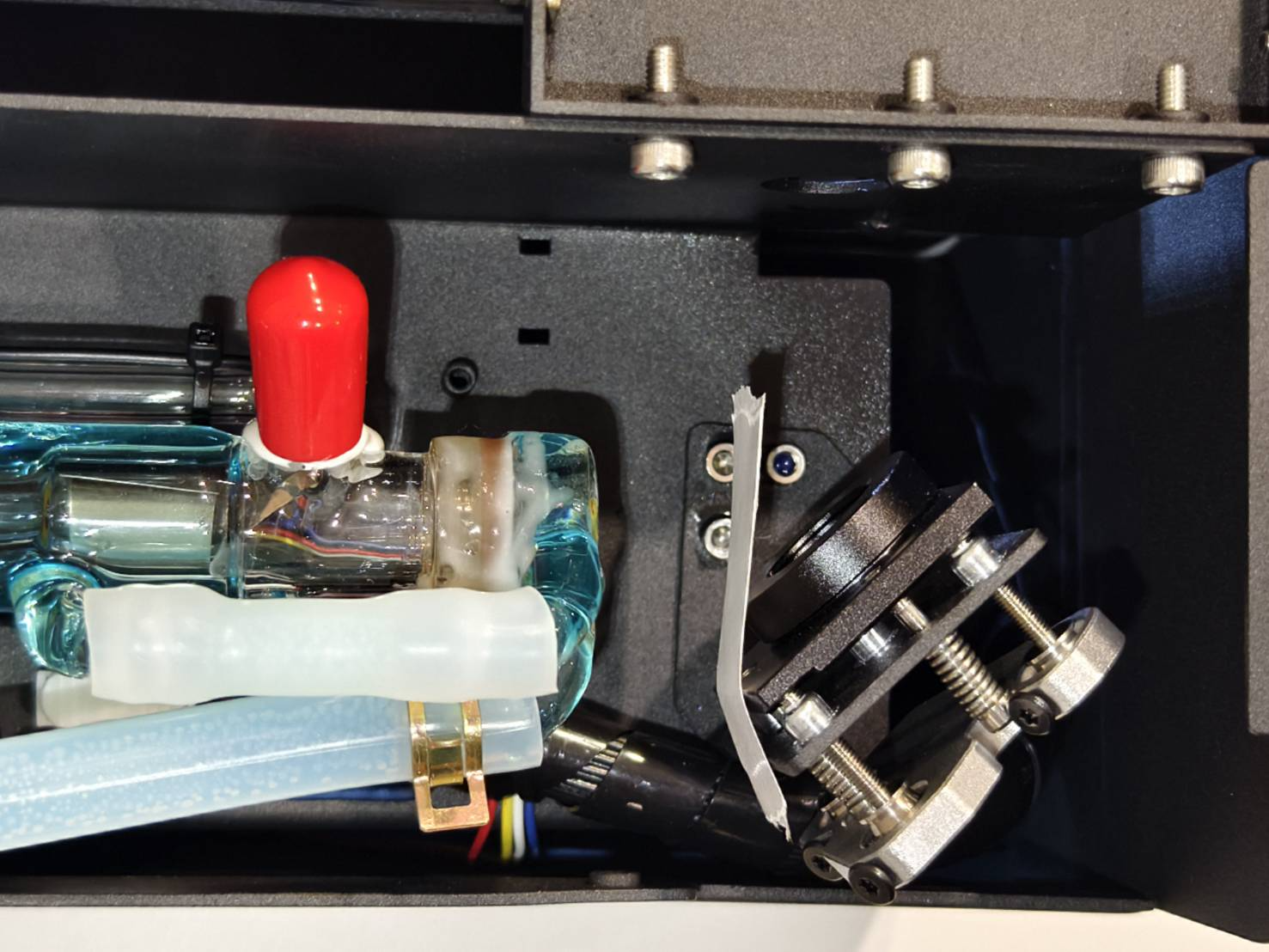

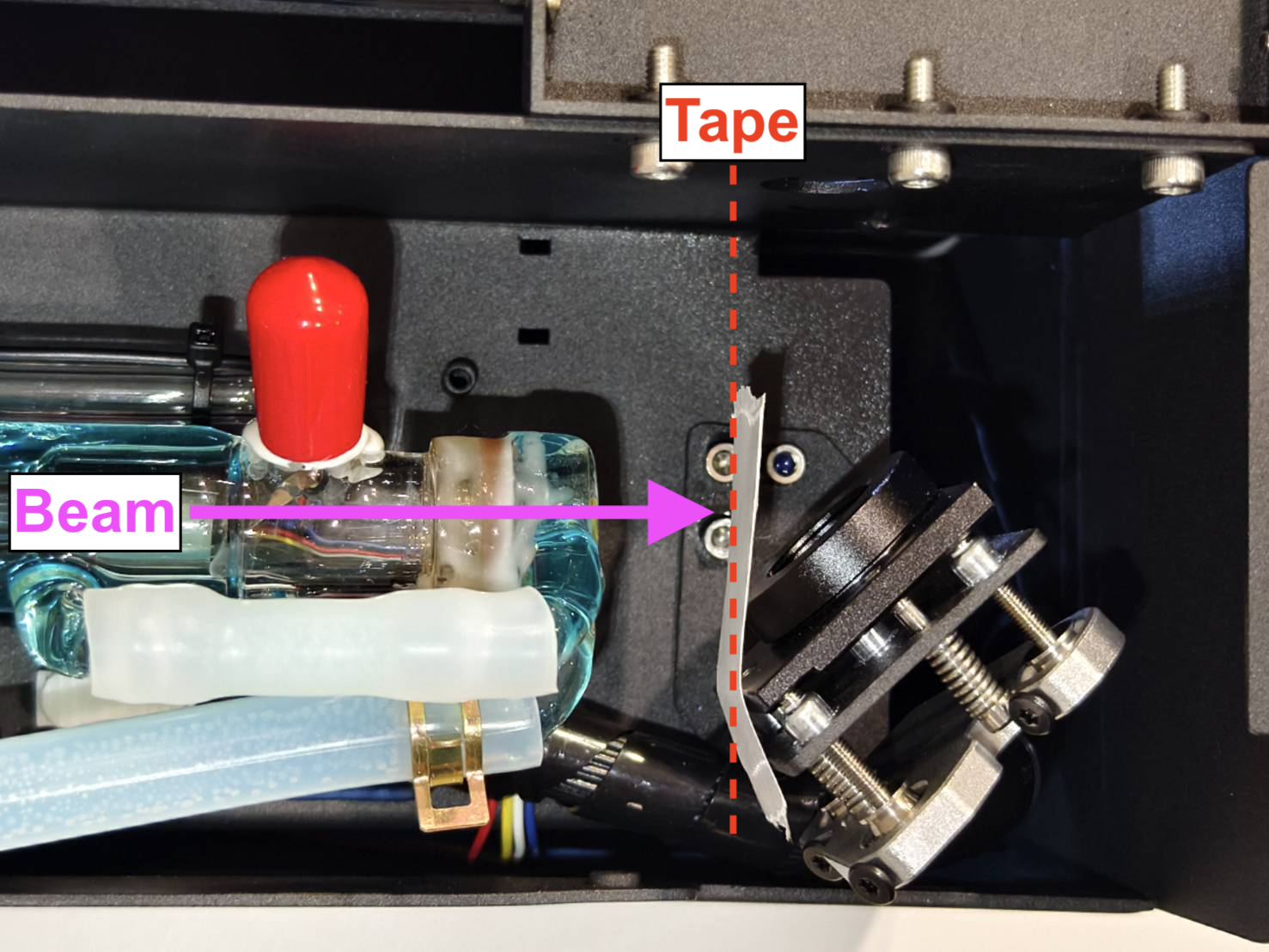

  • Aseta teippi 1. peiliin 90 asteen kulmaan lasersädettä vasten.
  • Aseta takakansi takaisin paikalleen ja tee 5 pulssia.
    (Ruuveja ei tarvitse kiristää, kunhan pulssin tekeminen onnistuu.)



  • Esittely

  • Tarkista tulos.

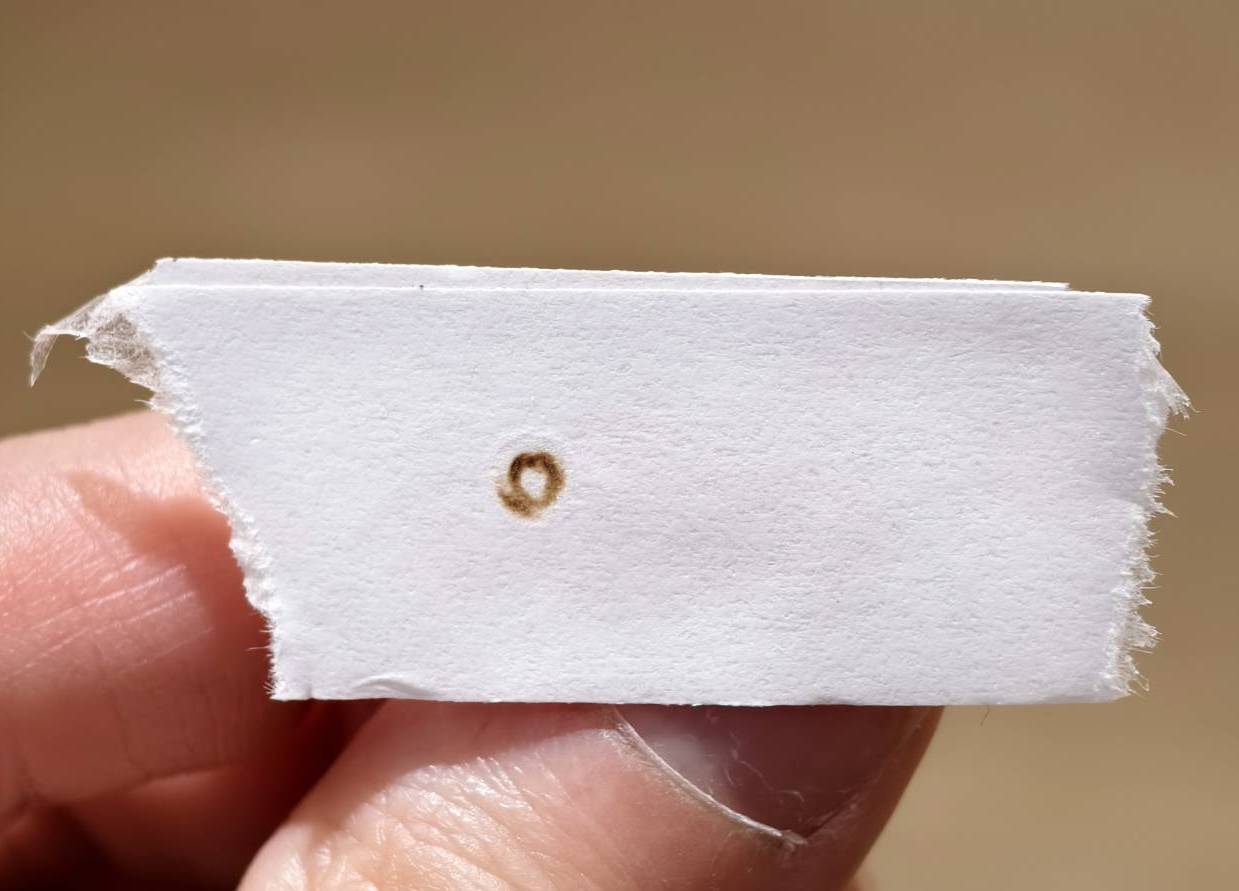

    Esimerkkejä teippituloksista

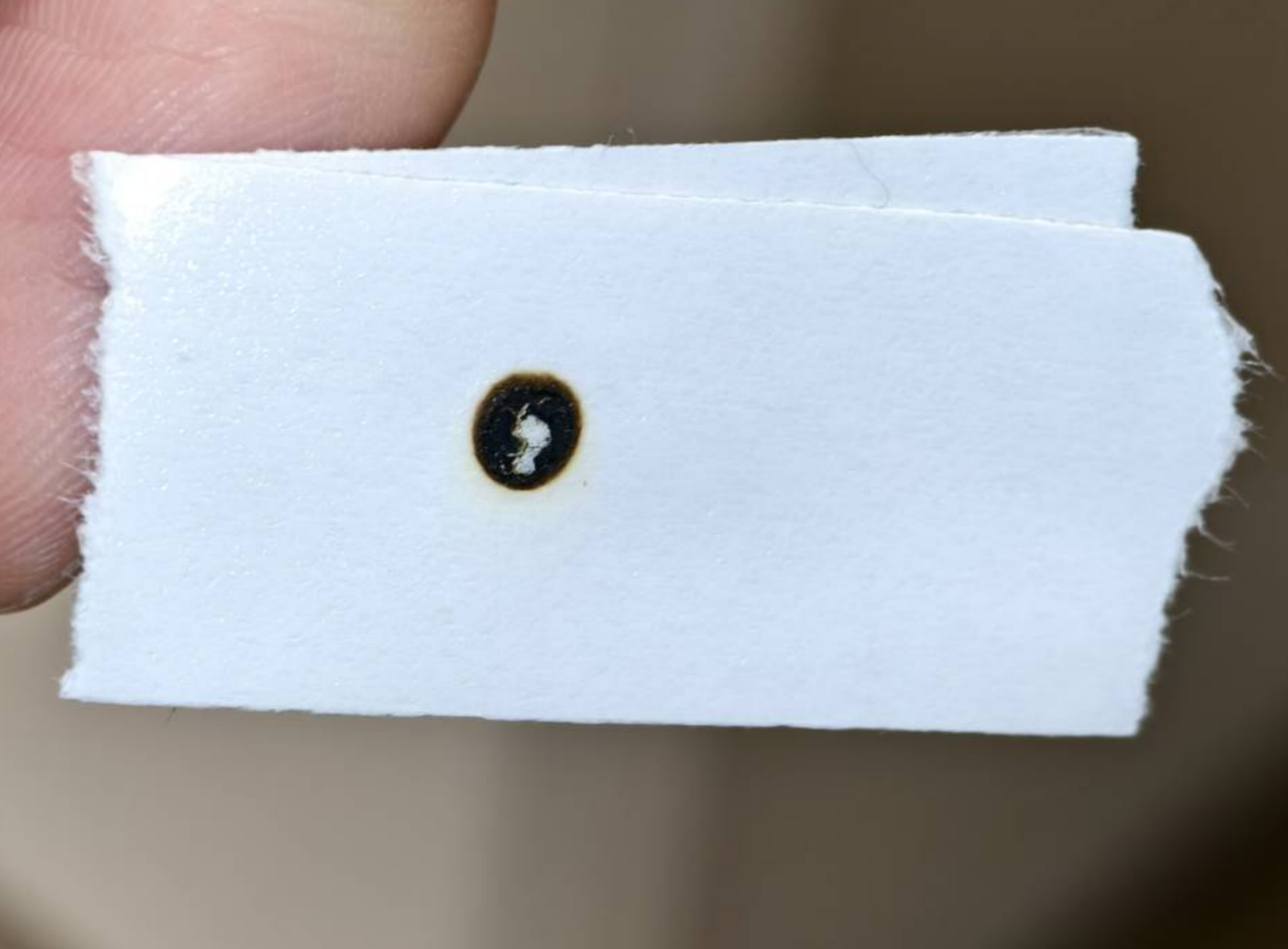

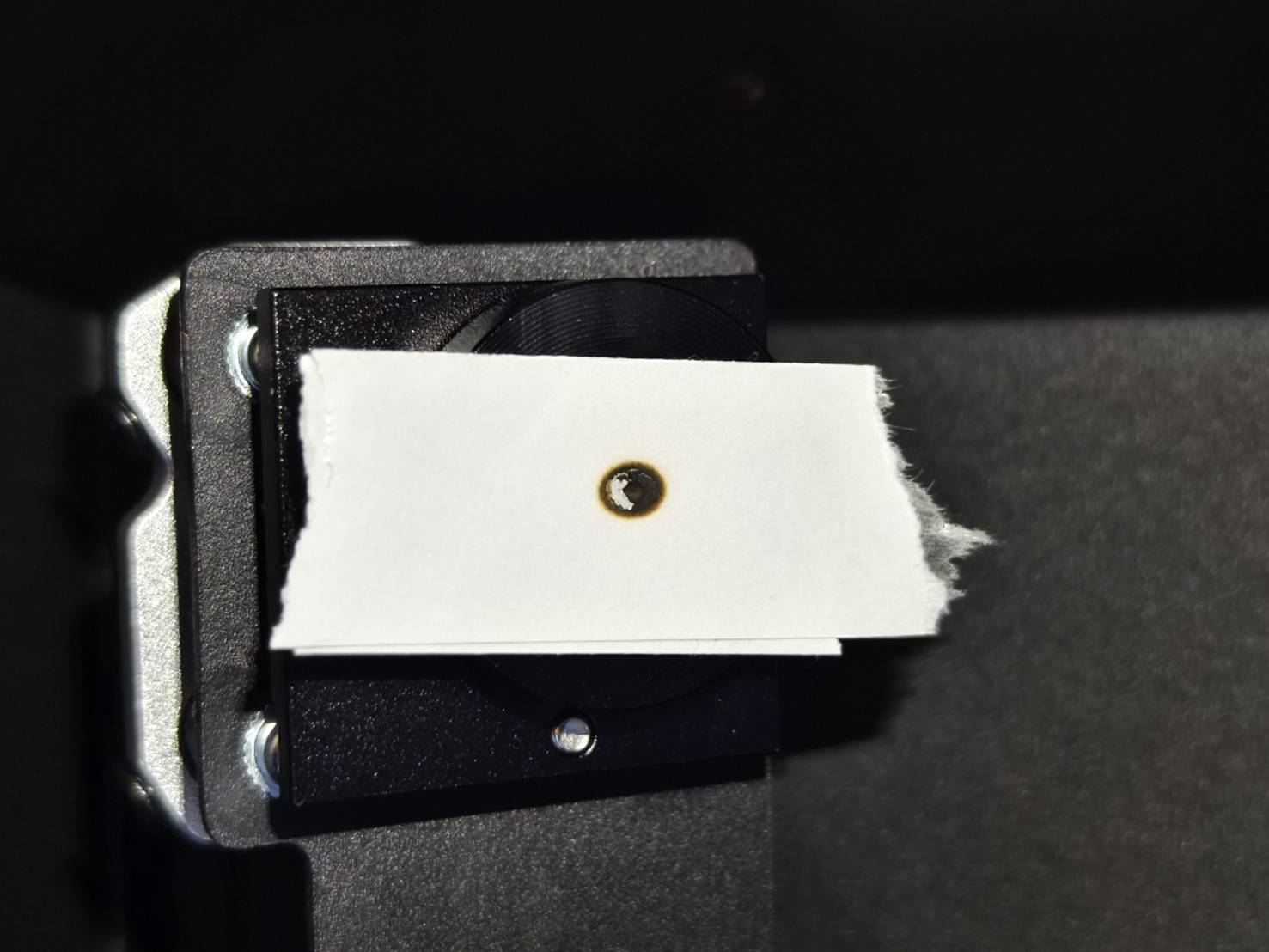

    Hyvä esimerkki -

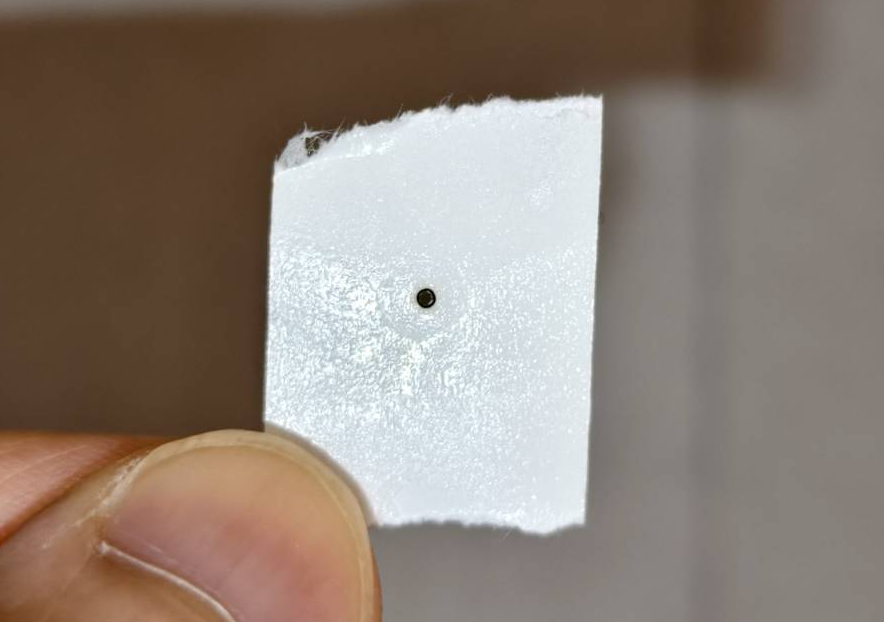

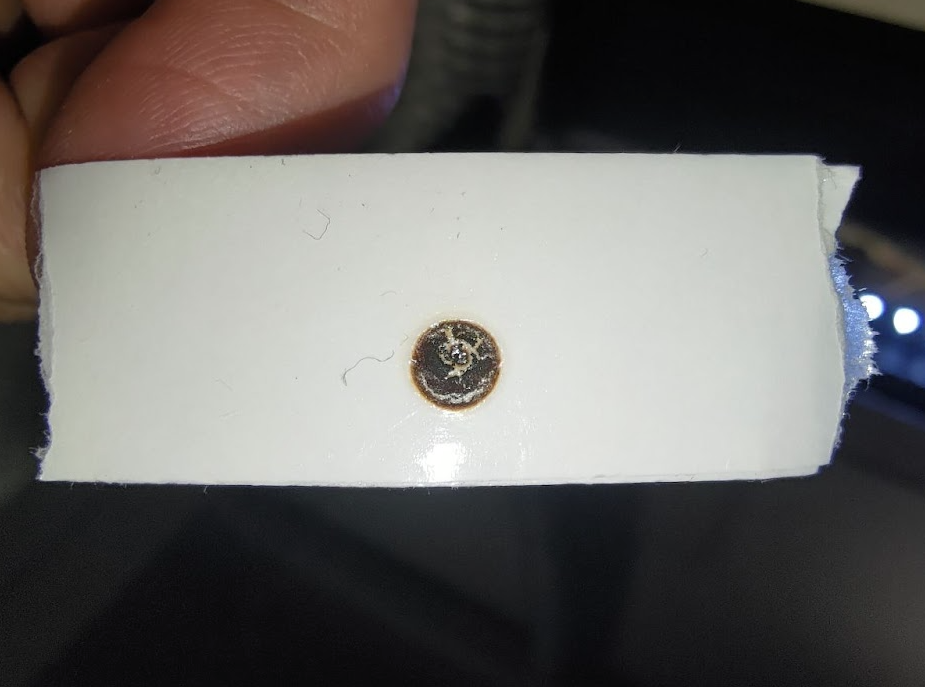

    Pyöreä ja voimakas

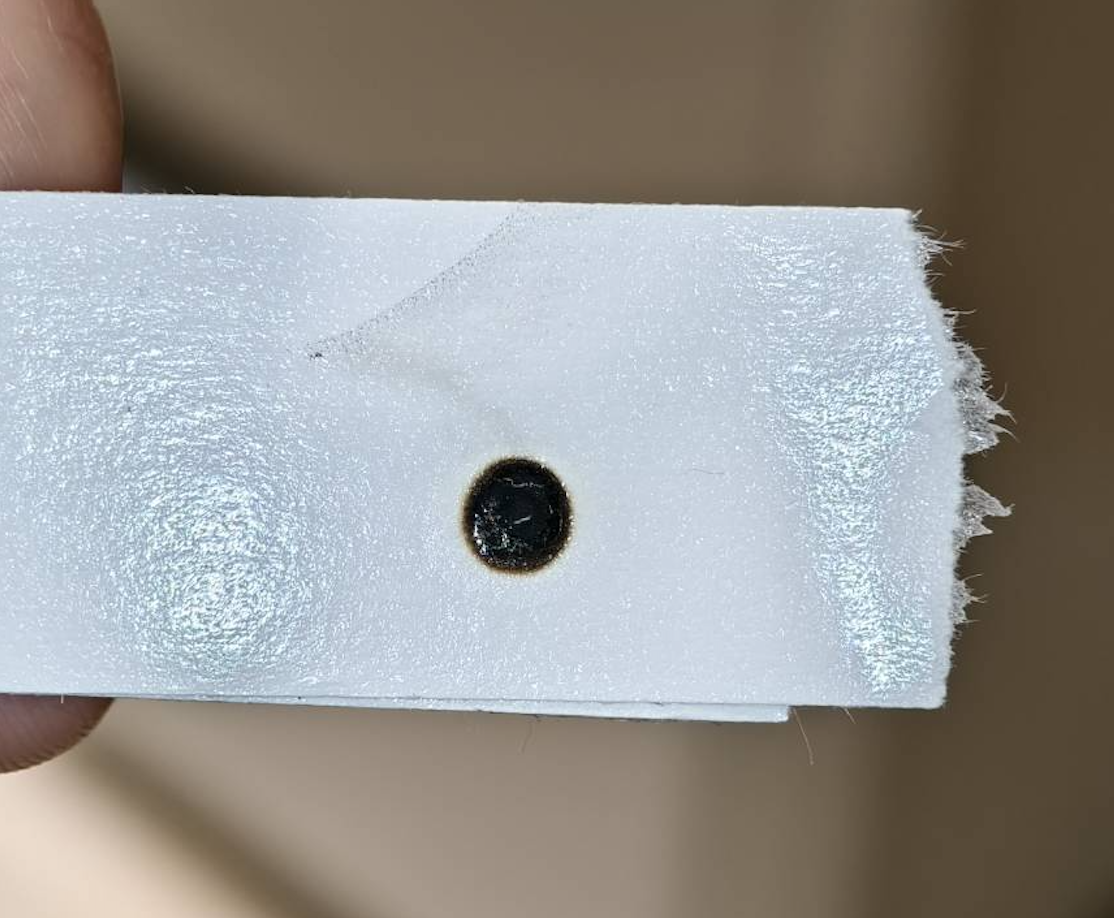

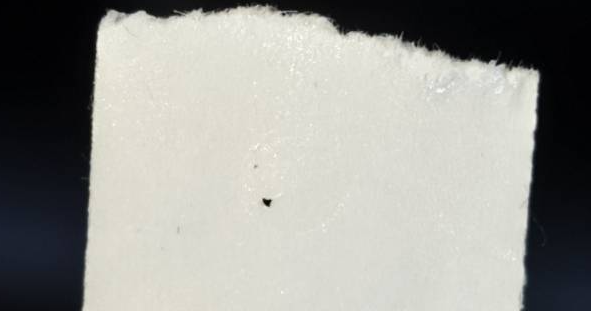

    Huono esimerkki -

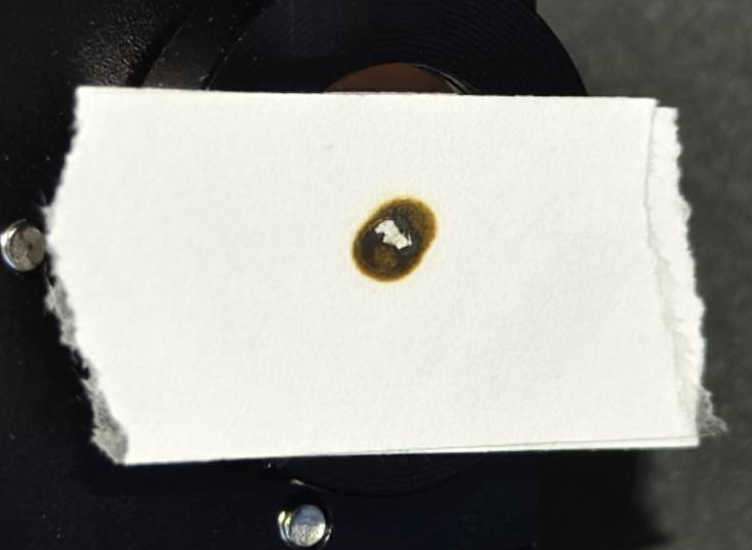

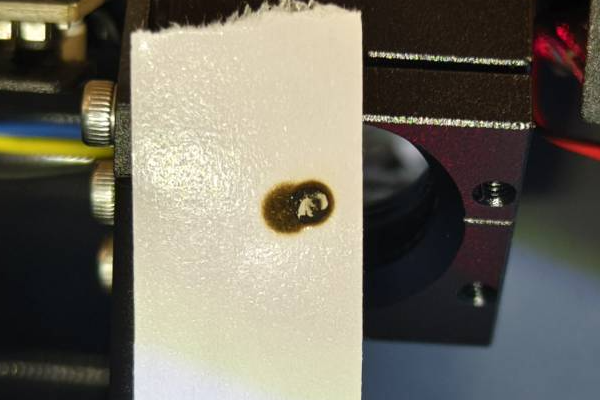

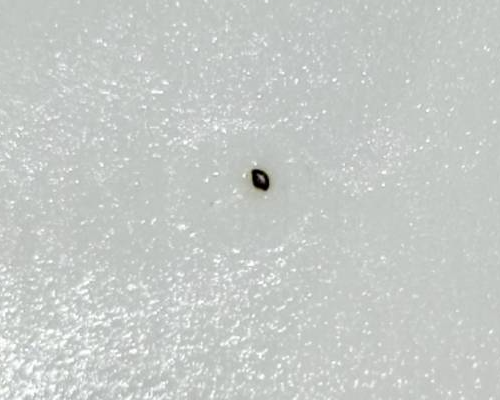

    Heikko, ontto tai ei pyöreä

    Screenshot 2024-05-17 at 11.45.12 AM.png


    Screenshot 2024-05-17 at 11.44.44 AM.png





Arvioi tulos ja määritä seuraava toimenpide:

  • Tulos on huono tai merkkejä ei näy >> Ota yhteyttä asiakaspalveluun
    • Mahdollinen syy:
      • Laseriputki on vaurioitunut ja se on vaihdettava.
      • Laserin virtalähde on vaurioitunut ja se on vaihdettava.

Vaihe 6

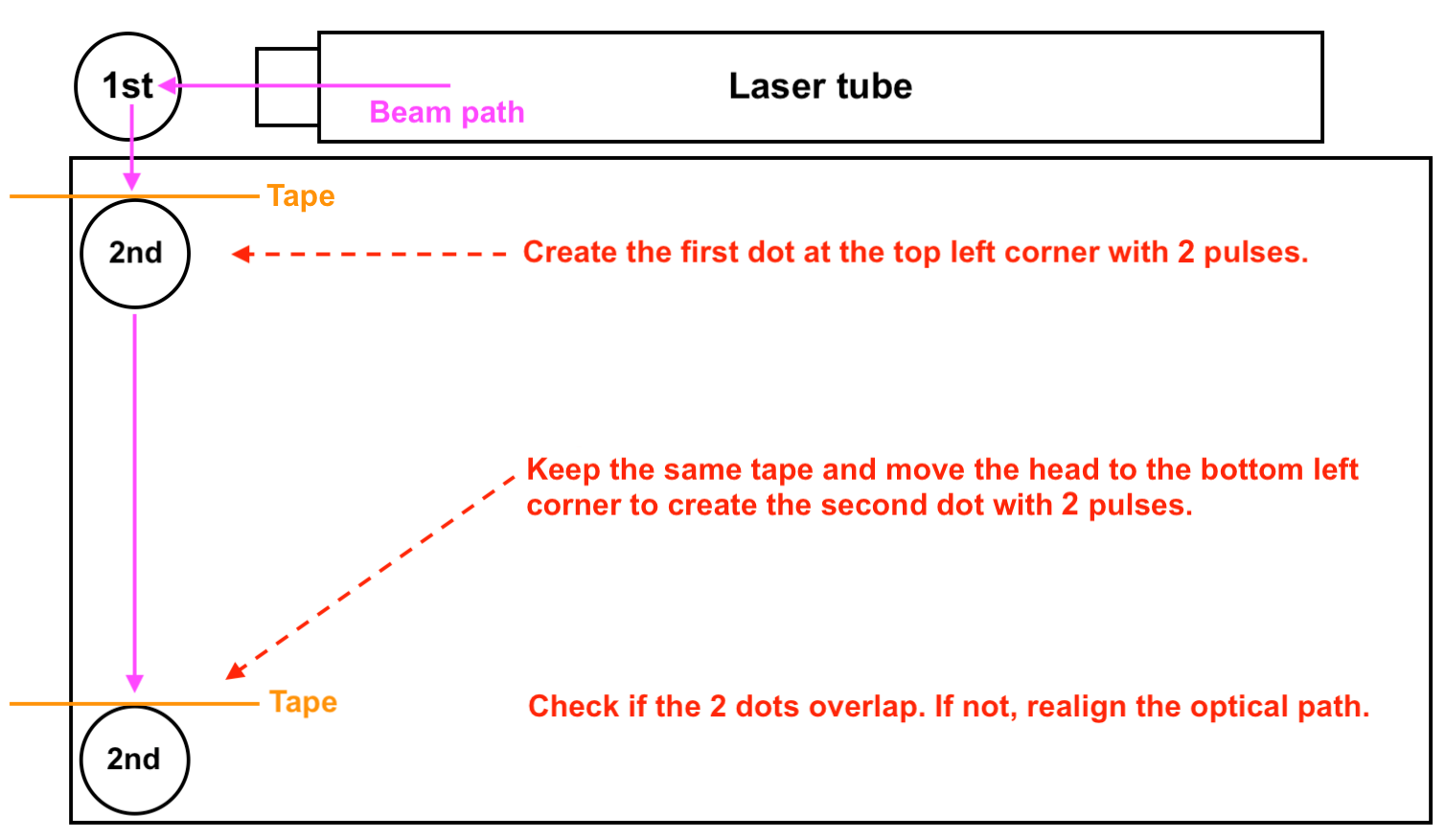

Tässä vaiheessa tarkistetaan, onko sädepolku kohdistettu 1. peilistä 2. peiliin.

Vaiheen yleiskatsaus:

Ennen aloittamista asenna takakansi takaisin paikalleen ja käytä toistaiseksi yhtä ruuvia.

Varsinaiset vaiheet:

  1. Aseta uusi kaksikerroksinen kaksipuolinen teippi 2. peilille.
  2. Siirrä palkki yläasentoon ja laserpää oikealle.
  3. Sulje luukku ja tee 2 pulssia.
  4. Siirrä palkki alimpaan kulmaan ja tee vielä 2 pulssia.

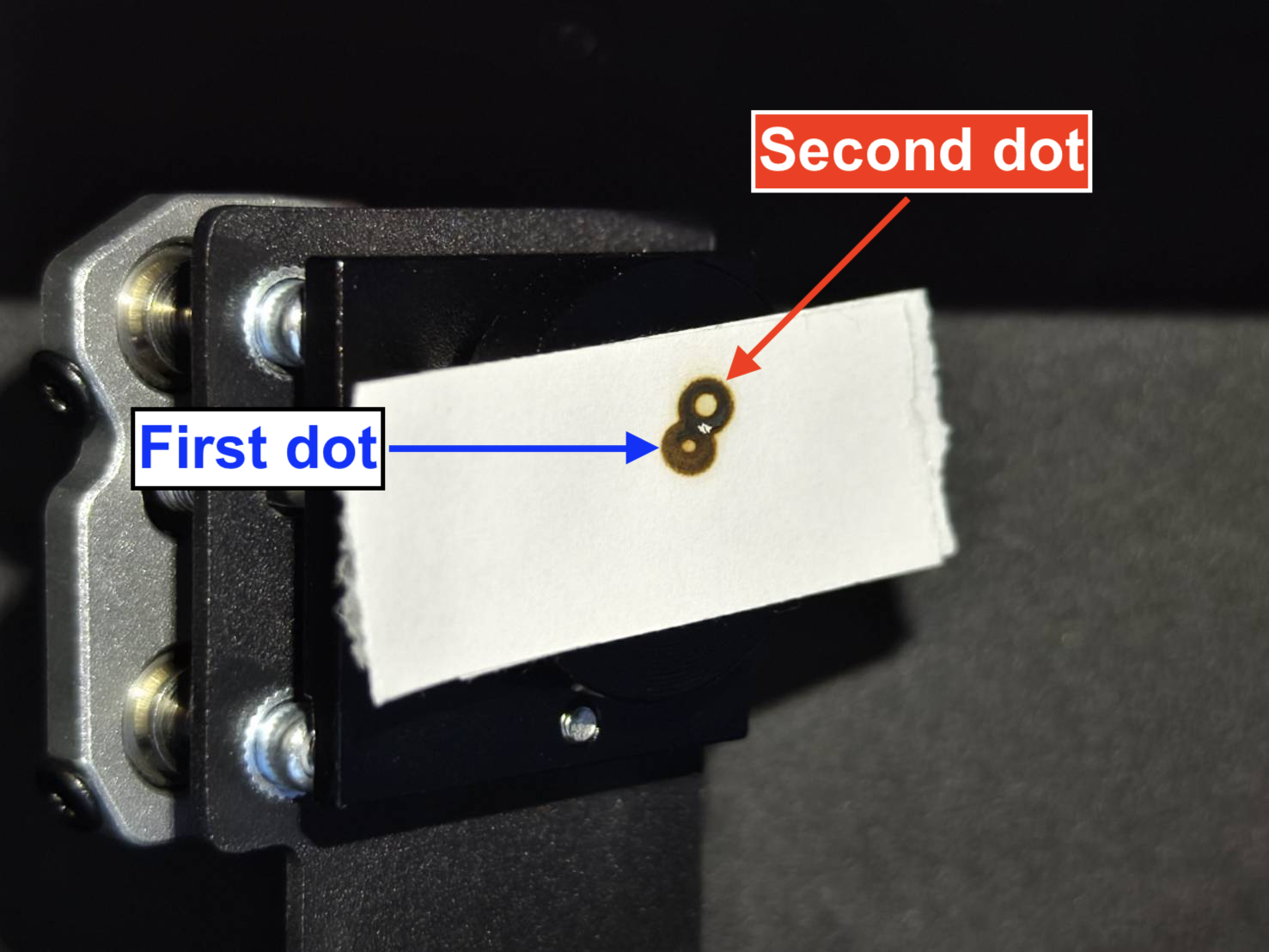

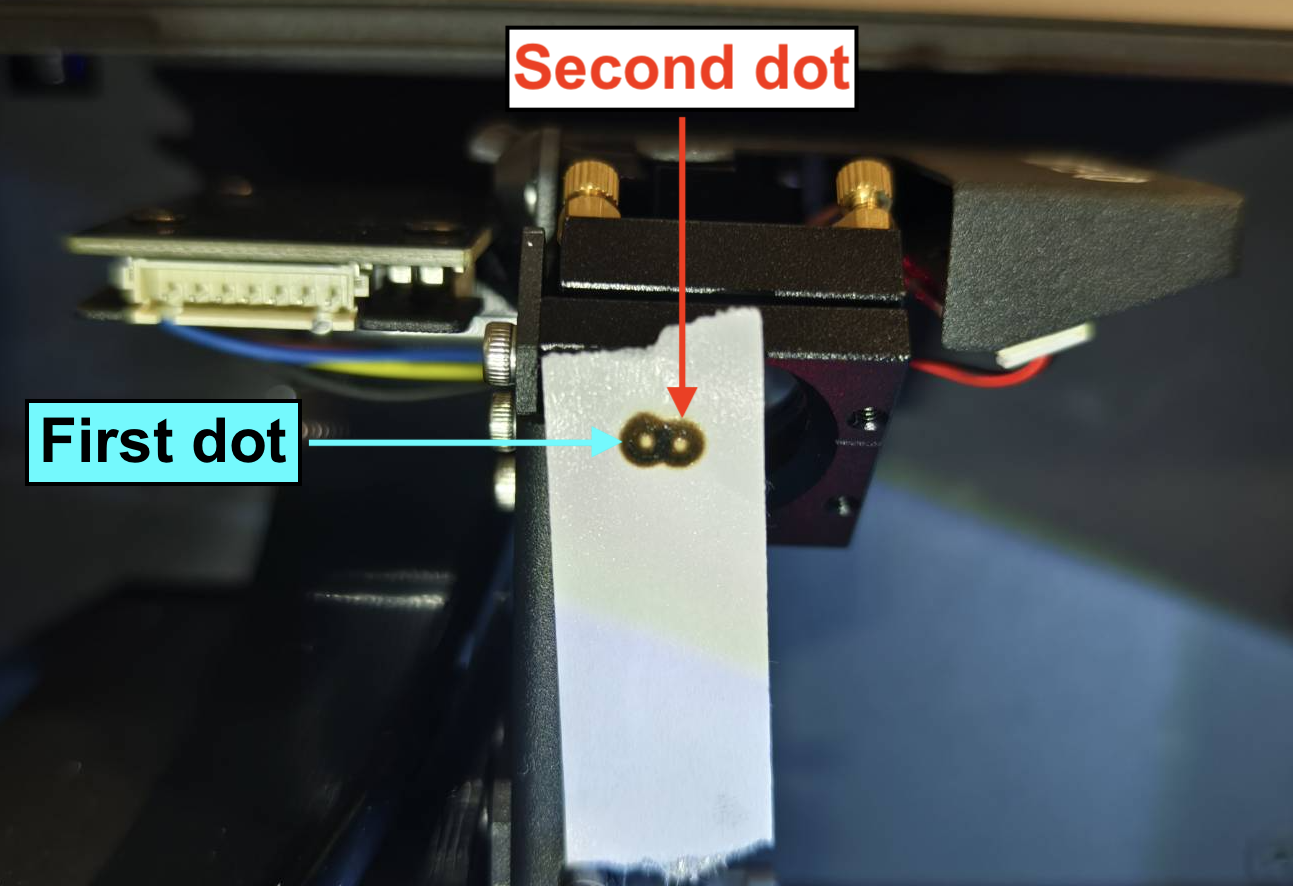

  5. Tarkista silmämääräisesti, menevätkö kaksi polttokohtaa päällekkäin ja onko tulos hyvä vai huono.
    (Voit katsoa teippiä sivulta nähdäksesi, kumpi on 2. piste.)

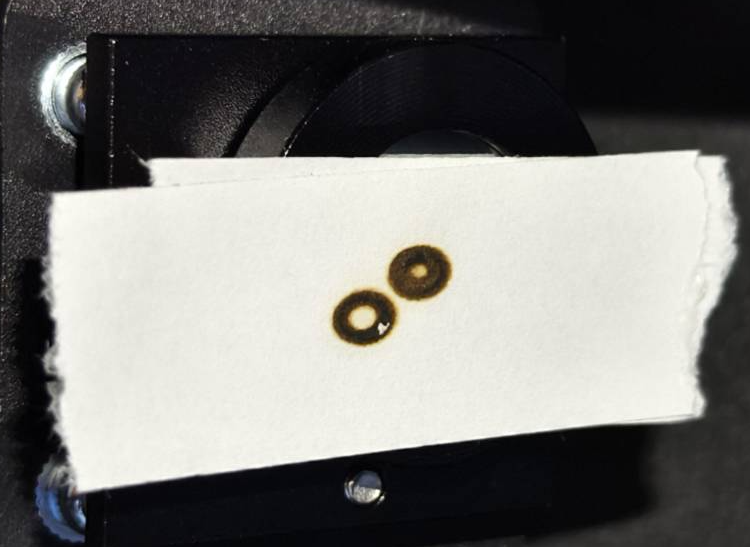

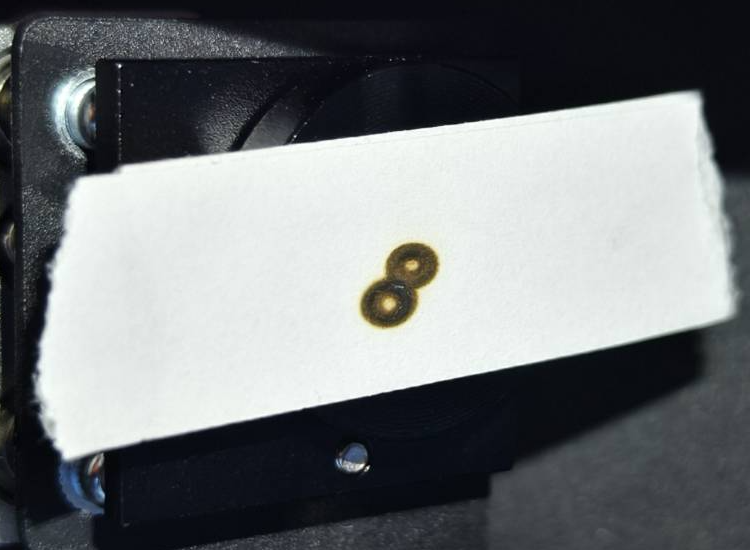

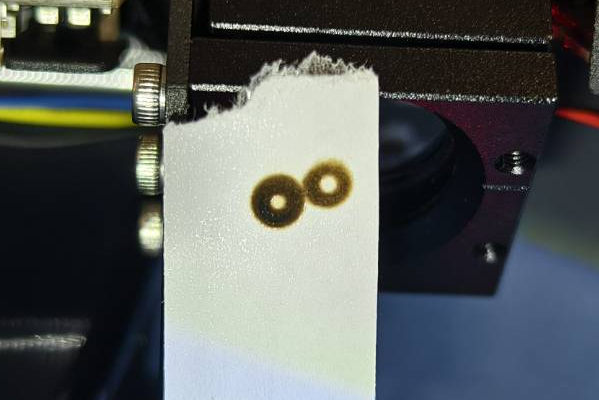

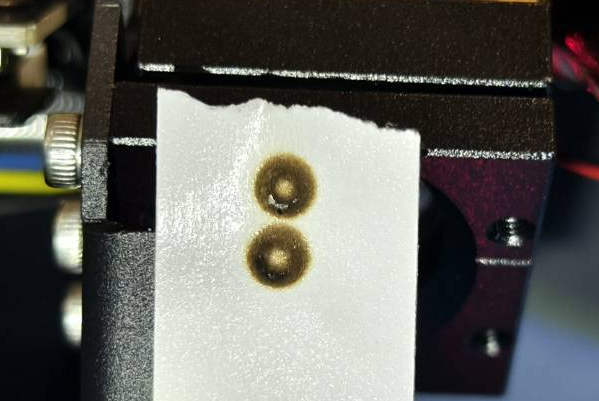

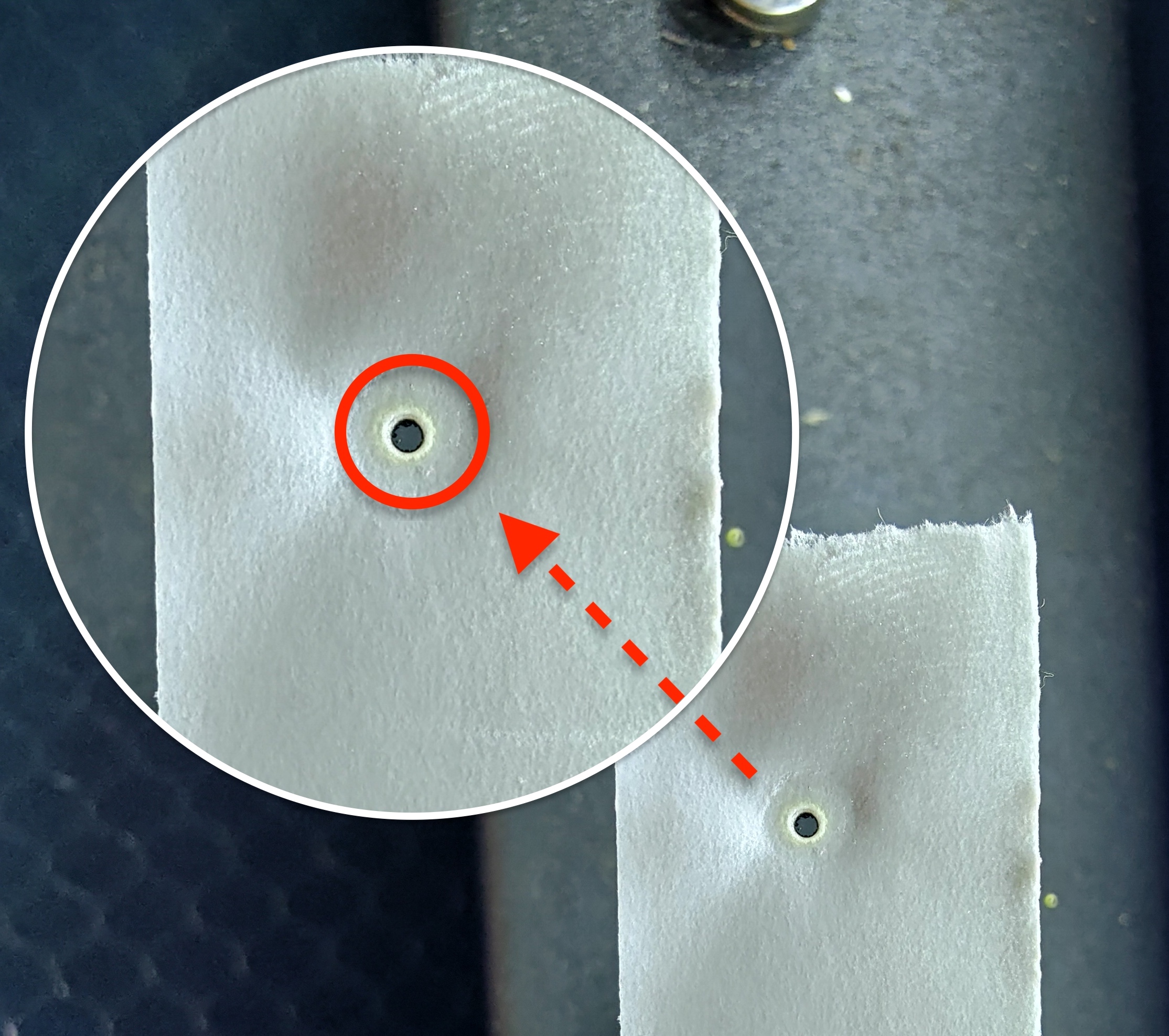

Hyvä esimerkki - Päällekkäin

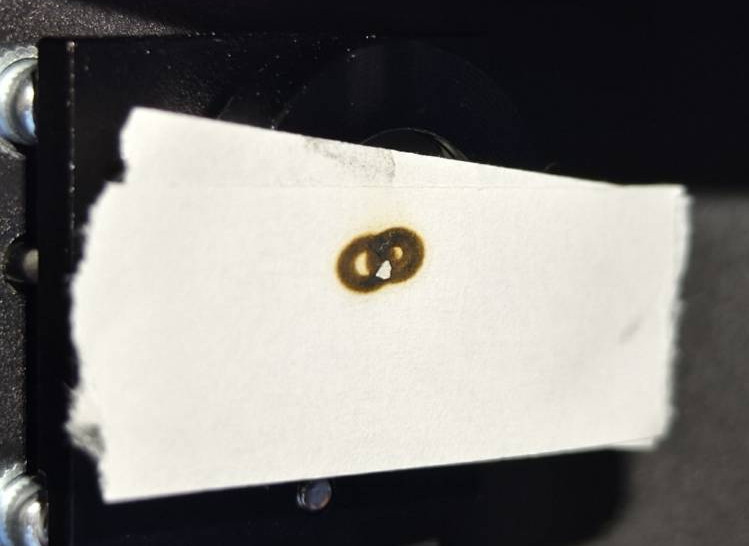

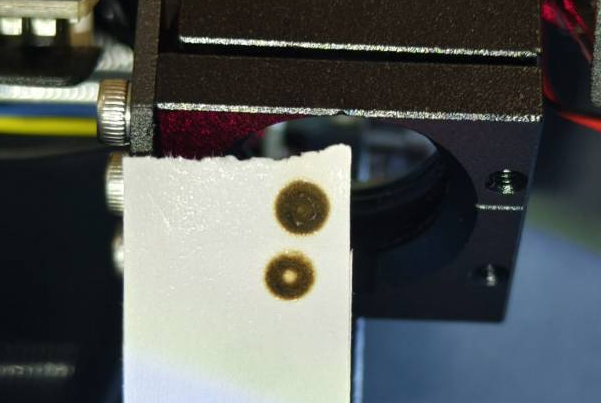

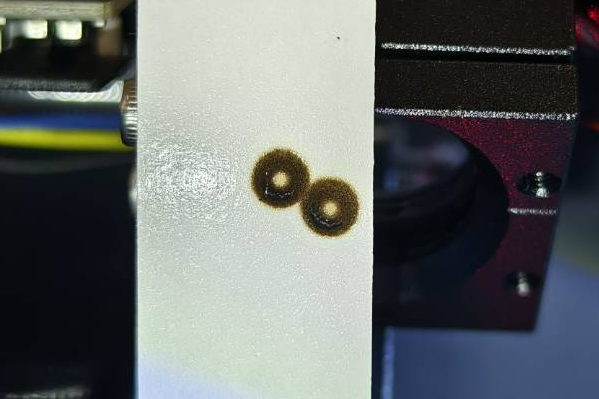

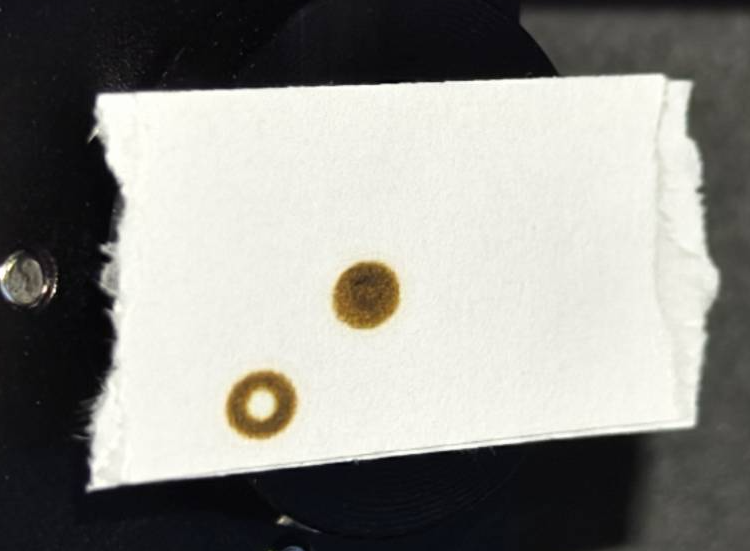

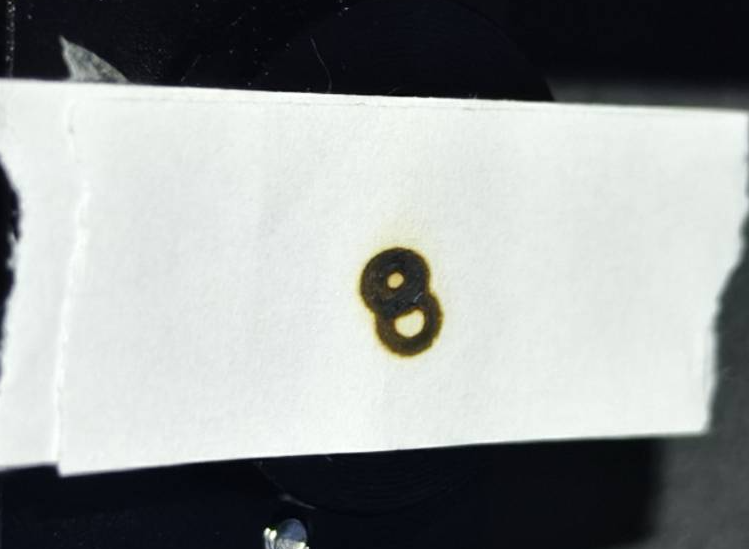

Huono esimerkki - Ei päällekkäin



Arvioi tulos ja määritä seuraava toimenpide:

  • Hyvä tulos - Päällekkäin >> Vaihe 7
  • Huono tulos - Ei päällekkäin >> Vaihe 6.1

Vaihe 6.1

Tässä vaiheessa opetetaan, miten säteenkulku kohdistetaan 1. peilistä 2. peiliin säätämällä 1. peilin ruuveja.

  • Irrota ensin takakansi.

  • Etsi ensimmäinen peili. Suihkuta alkoholia pidikkeelle ja odota muutama sekunti.
    Löysää seuraavaksi kolme T8-ruuvia ja irrota pidike.

  • 1. peilissä on kolme ruuvia, ja niiden kiertäminen myötä- tai vastapäivään muuttaa säteenkulkua, mikä tarkoittaa, että toisen pisteen sijainti muuttuu.

Esittely - Säteenkulun säätö ensimmäisestä peilistä toiseen peiliin

  1. Käytä uutta kaksikerroksista teippiä ja tee 2 pulssia yläosaan ja toiset 2 pulssia alaosaan.
  2. Määritä alla olevan taulukon avulla, mitä ruuvia/ruuveja sinun on säädettävä tuloksesi perusteella.
  3. Säädä ruuvia. Pidä portaali alaosassa.
  4. Tee 2 pulssia nähdäksesi, lähestyykö 2. piste 1. pistettä.
  5. Kun 2. pistettä on vaikea määrittää, vaihda käytetty teippi.
  6. Toista kohta 1, kunnes 1. piste ja 2. piste ovat päällekkäin. (Esimerkki päällekkäisyydestä)
  7. Säädön jälkeen asenna ruuvipidike takaisin paikalleen.

(Video on FLUX-henkilökunnan todellinen toimenpide. Se on pitkä video, voit muuttaa nopeutta, mutta käsite ja prosessi ovat avainasemassa ymmärtääksesi, miten säätö tehdään.)

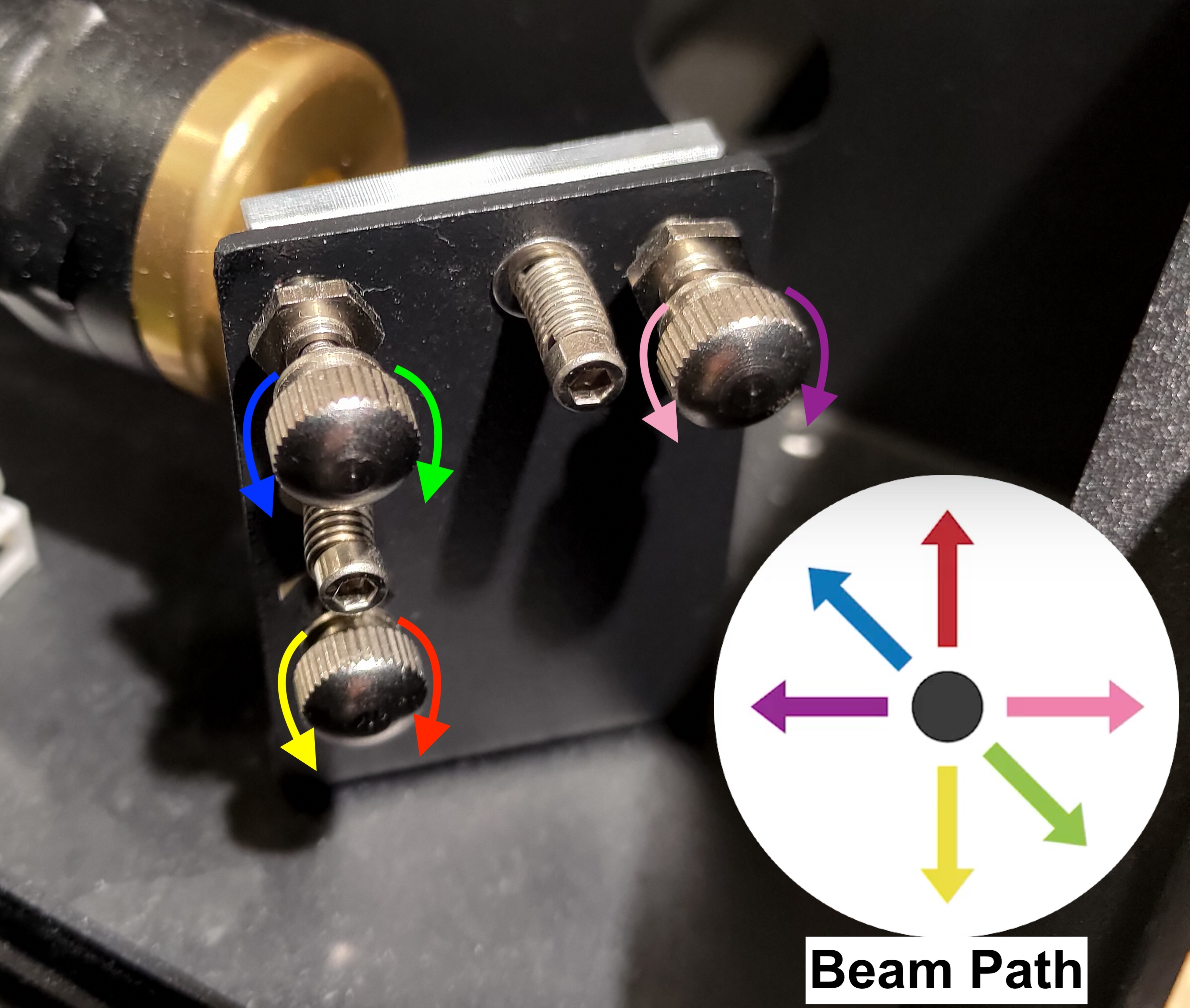

  • Määritä punaisen laserpisteen sijainti, kohdista ruuvi ja sen kiertosuunta.

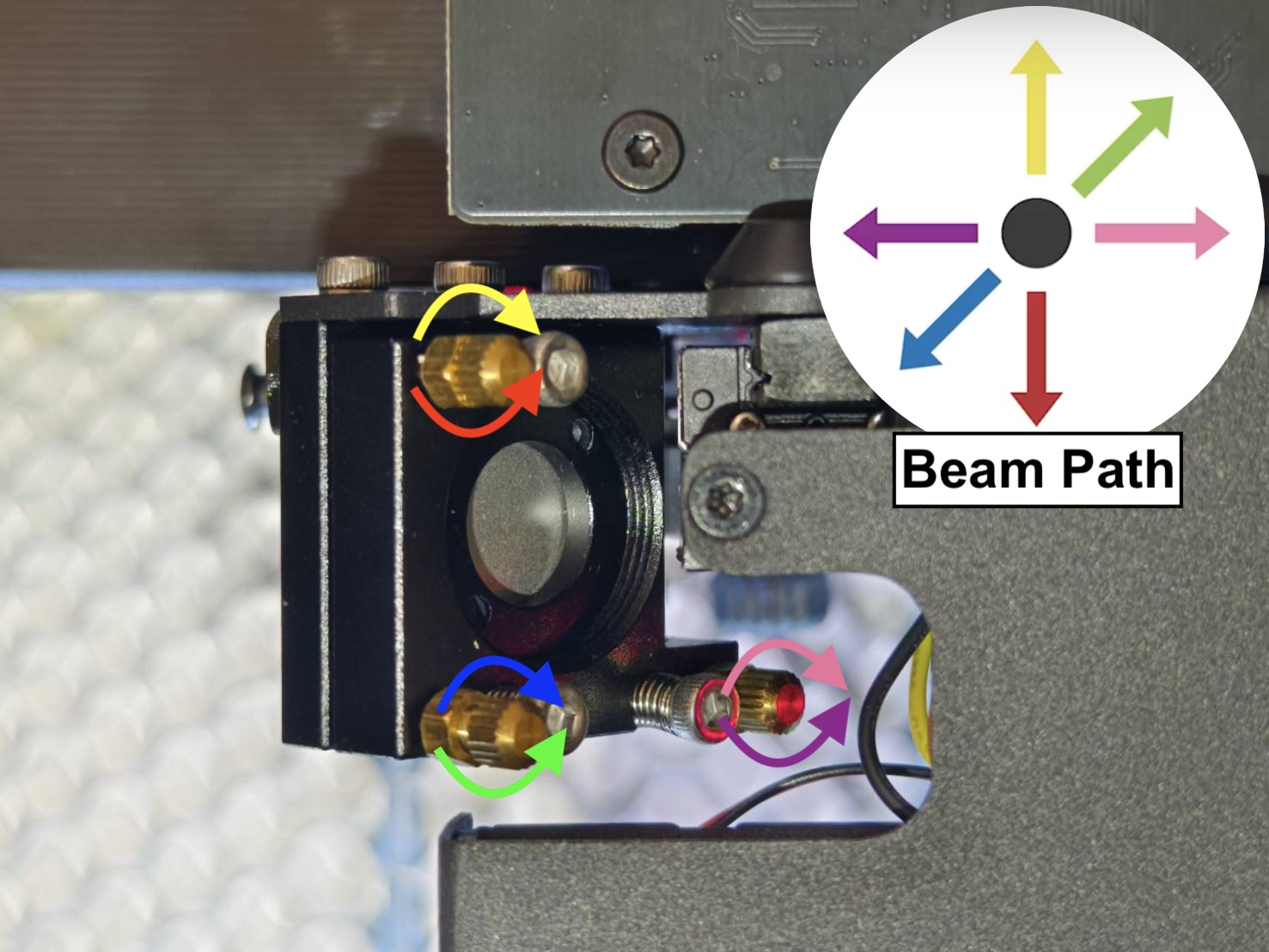

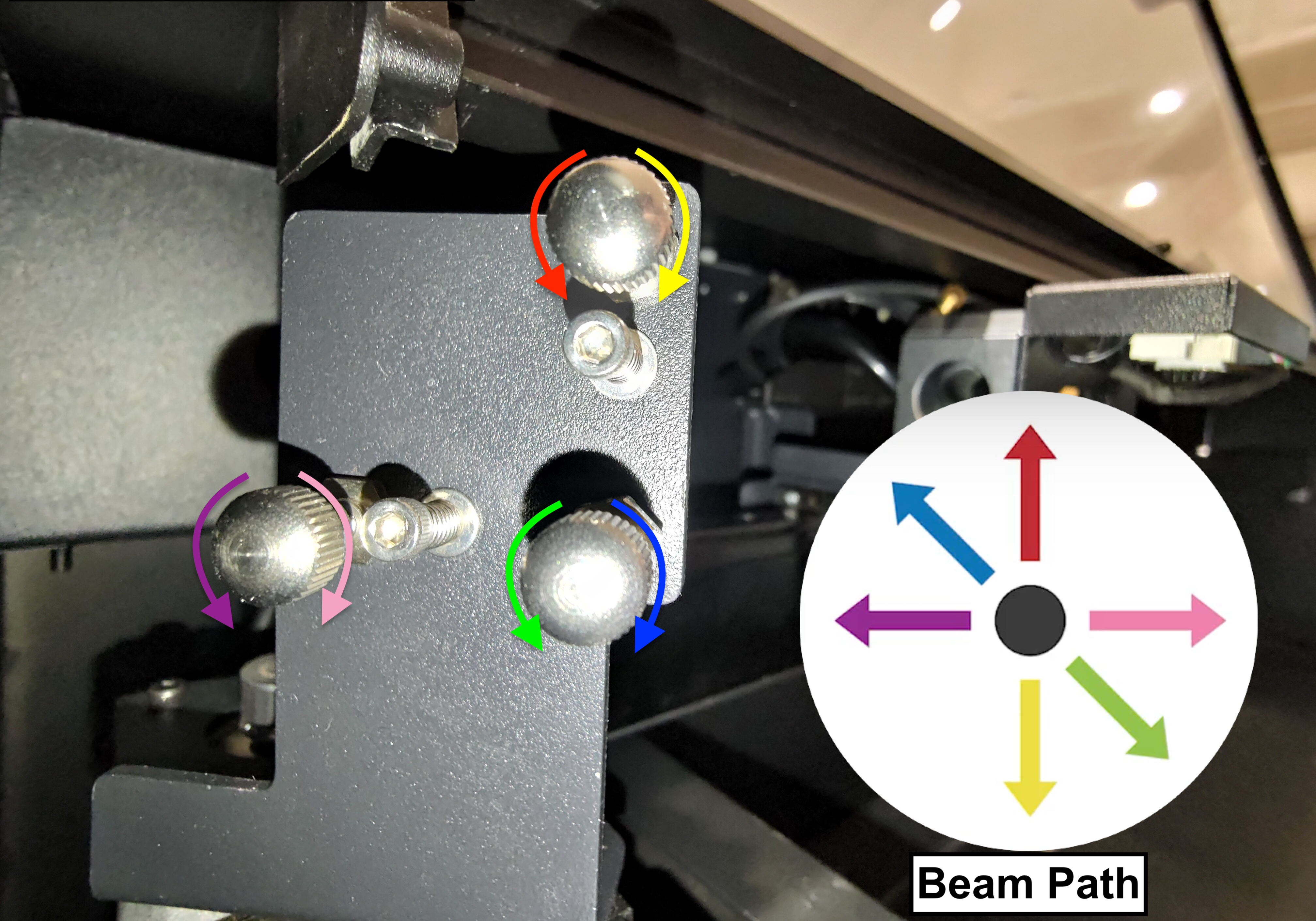

    Katso alla olevaa kuvaa ja etsi numero, joka vastaa punaisen laserpisteesi sijaintia:

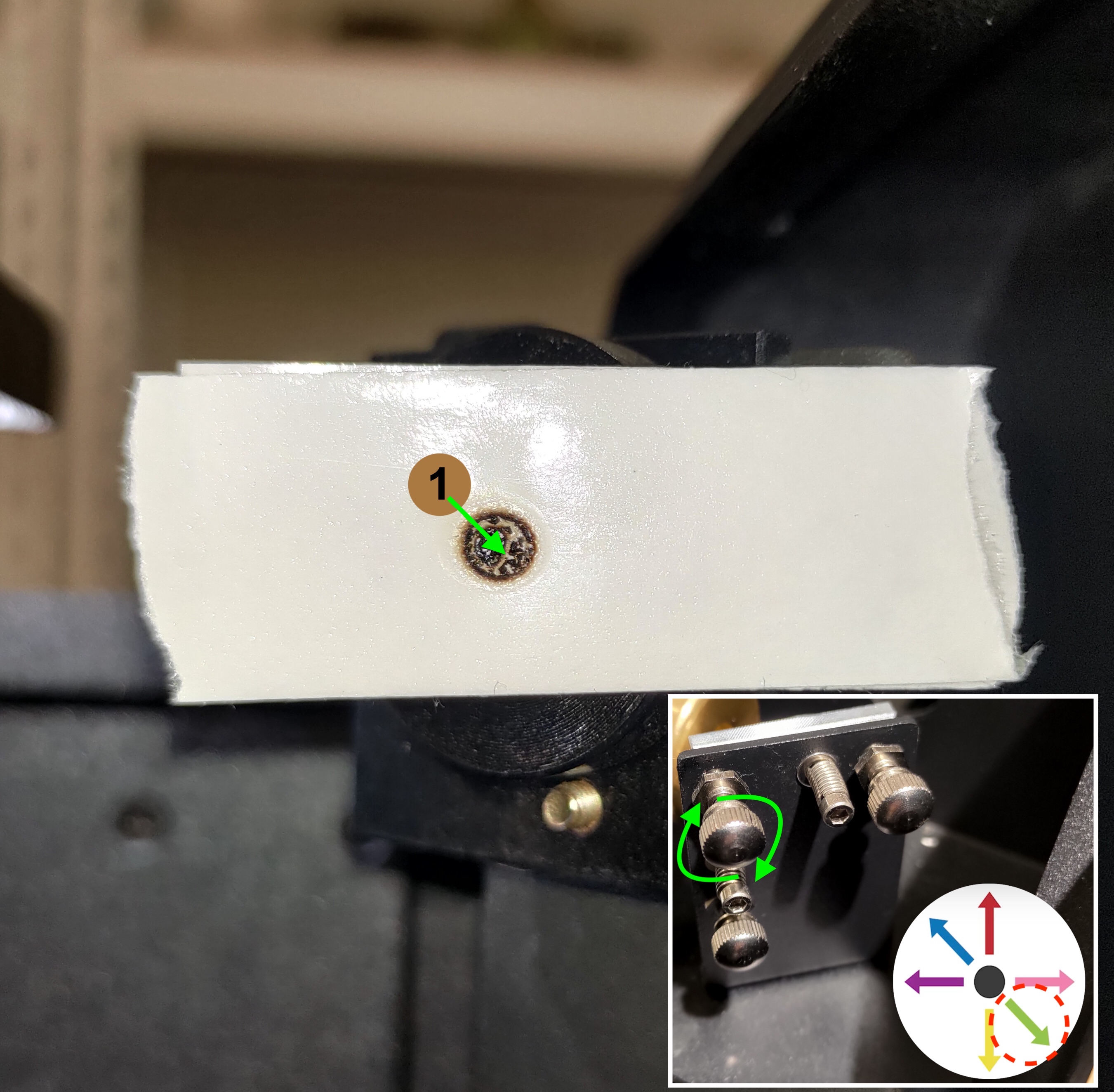

Kohta #1:

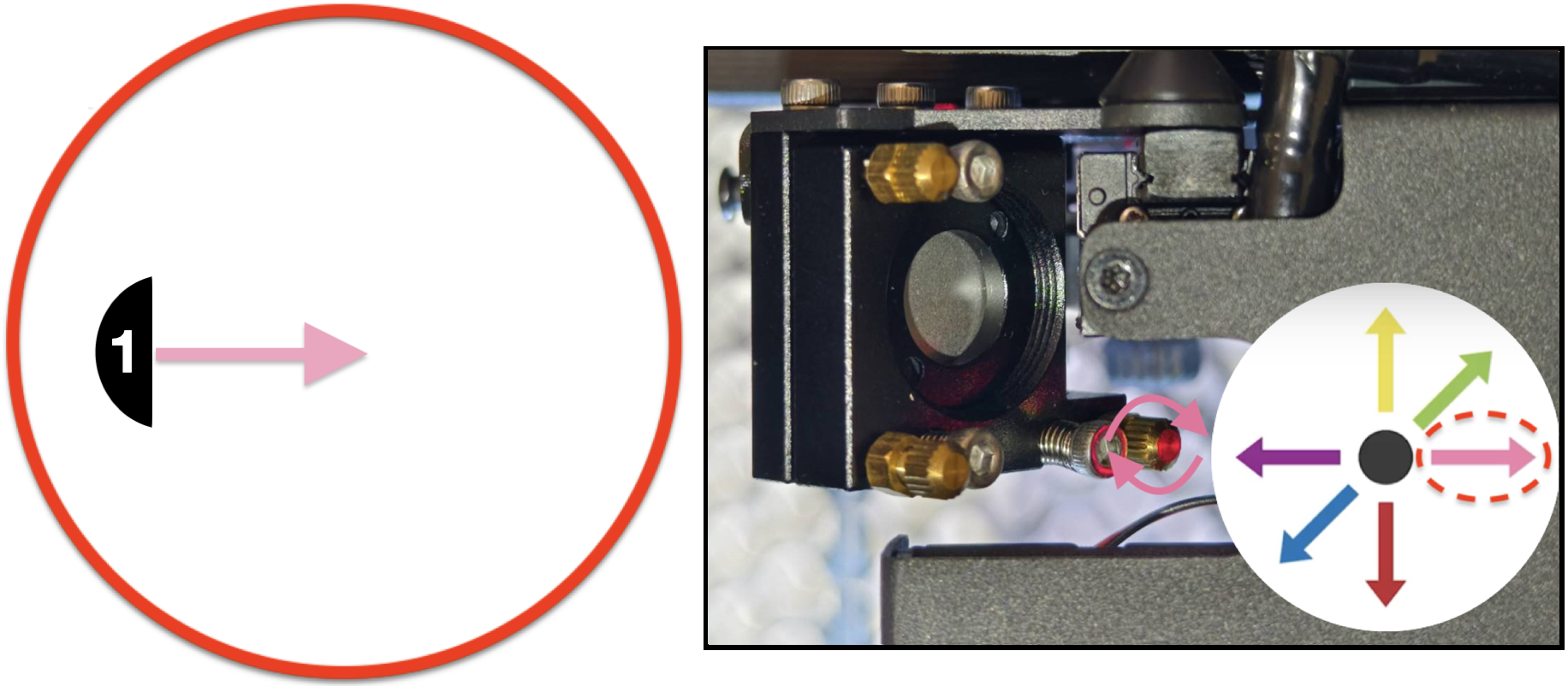

Toisen pisteen on siirryttävä alas oikealle päällekkäin ensimmäisen pisteen kanssa

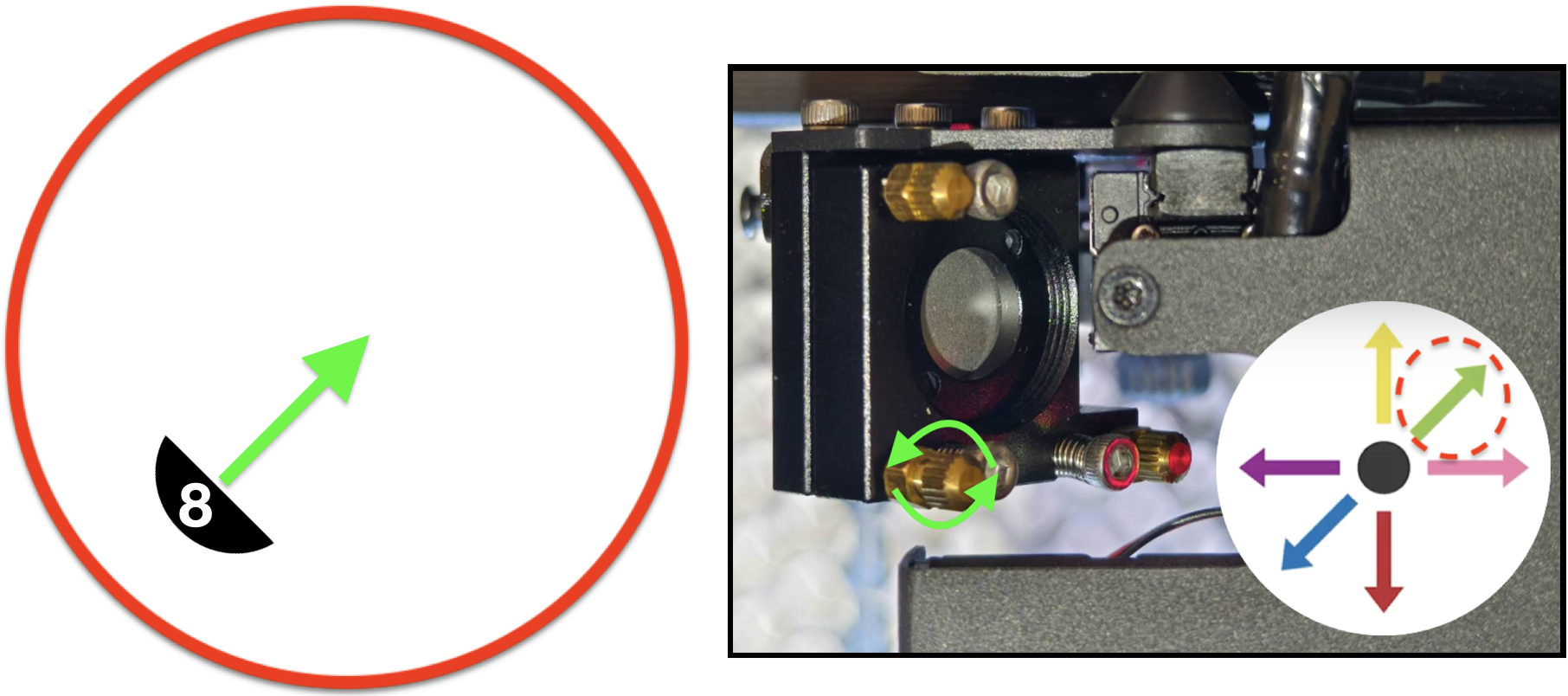

Vasenta yläruuvia on kierrettävä myötäpäivään. Katso alla oleva kuva.		 Kohta #2:

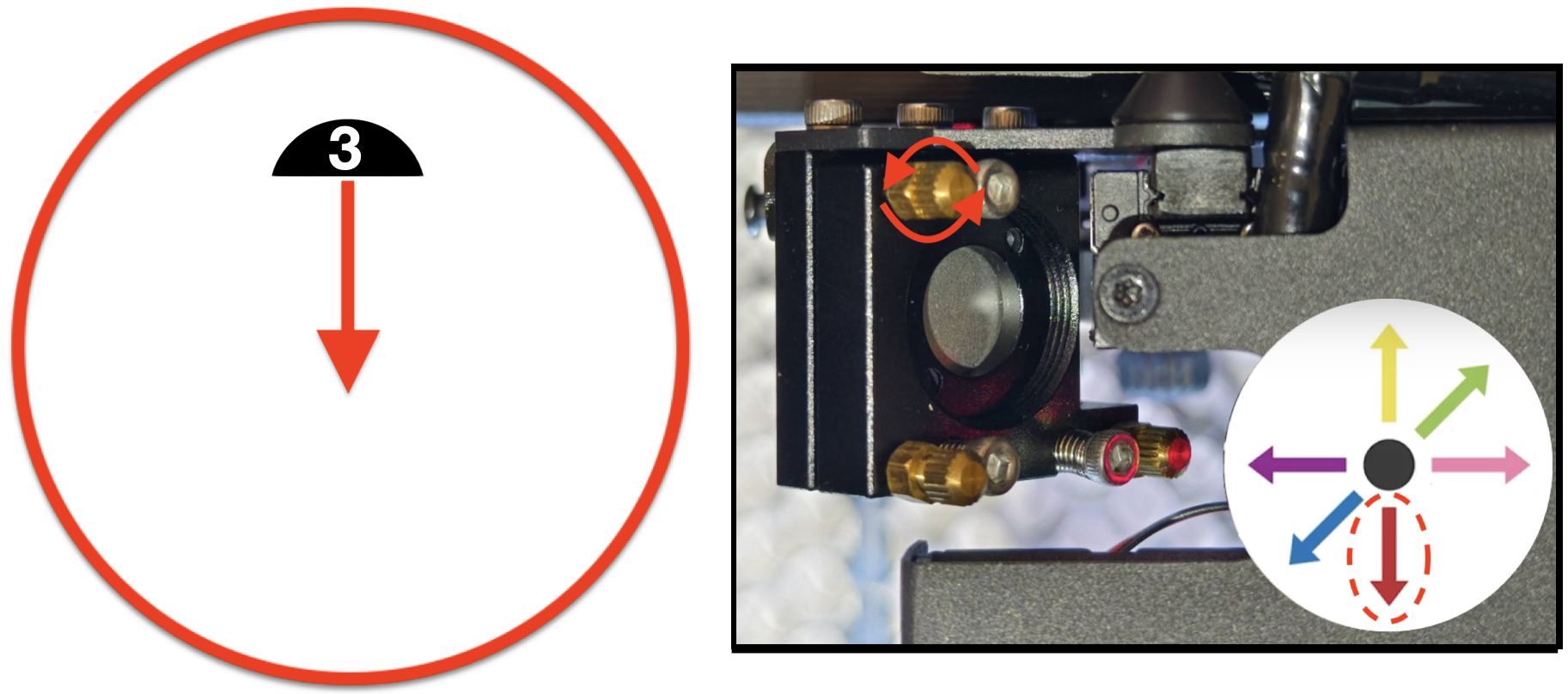

Toisen pisteen on siirryttävä suoraan alas päällekkäin ensimmäisen pisteen kanssa.

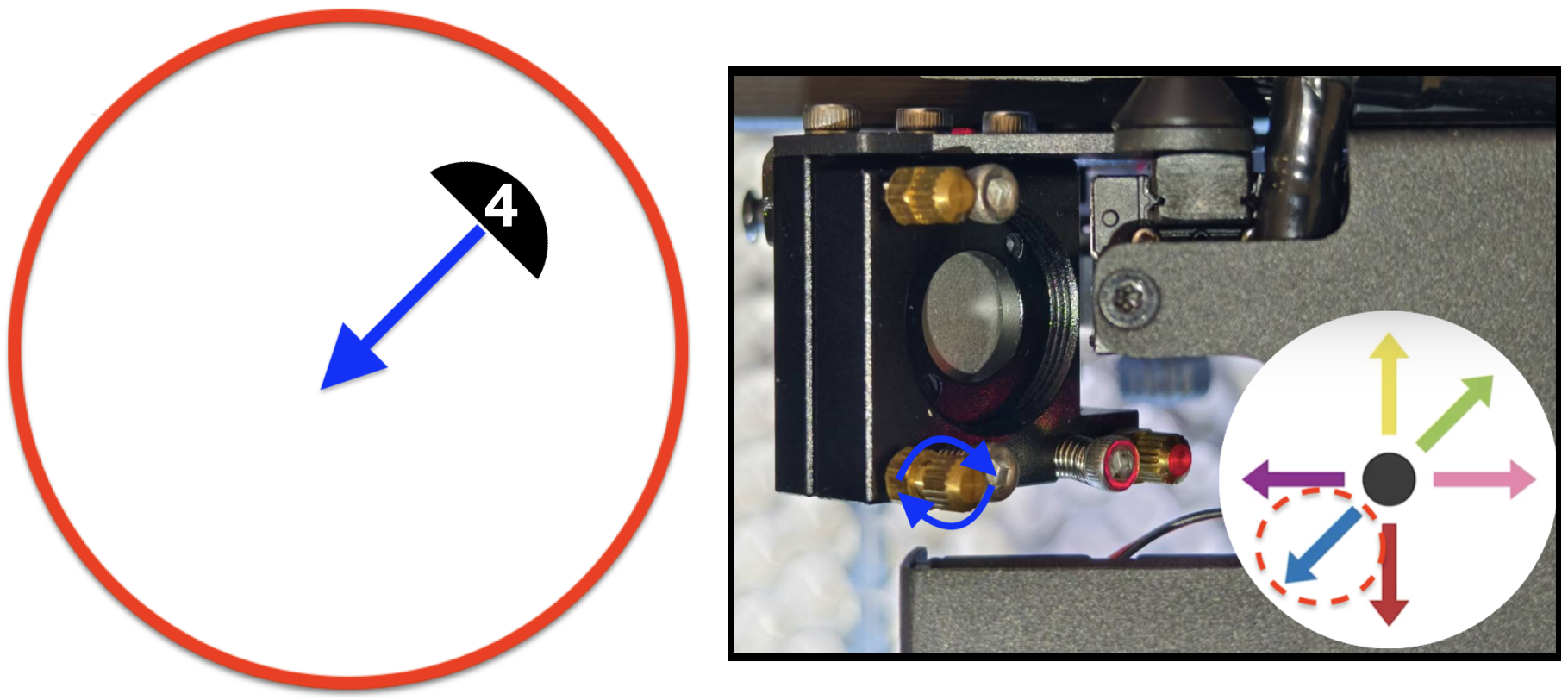

Vasenta alaruuvia on kierrettävä vastapäivään. Katso alla oleva kuva.

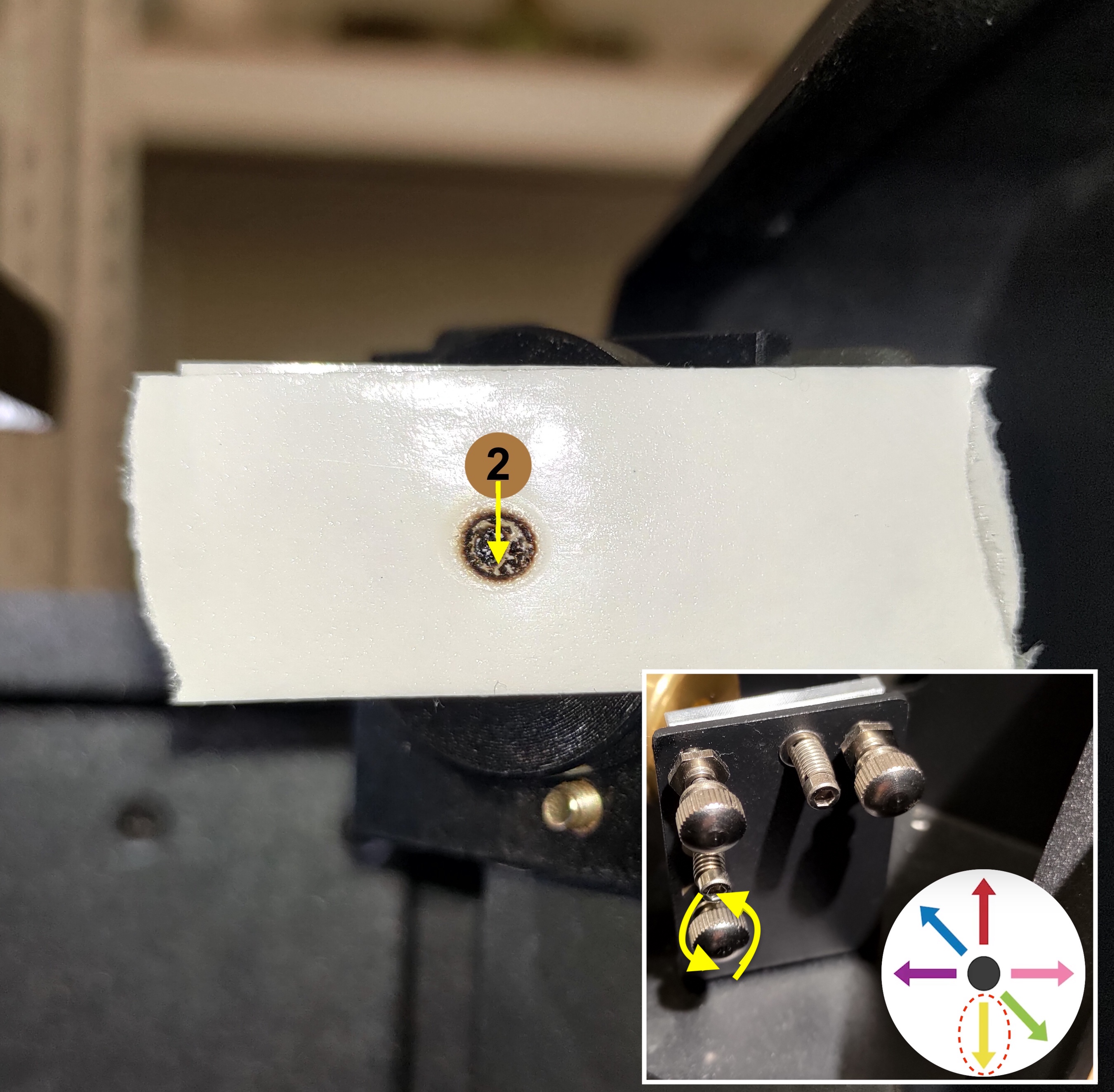

1__for_copy.jpg 2__for_copy.jpg

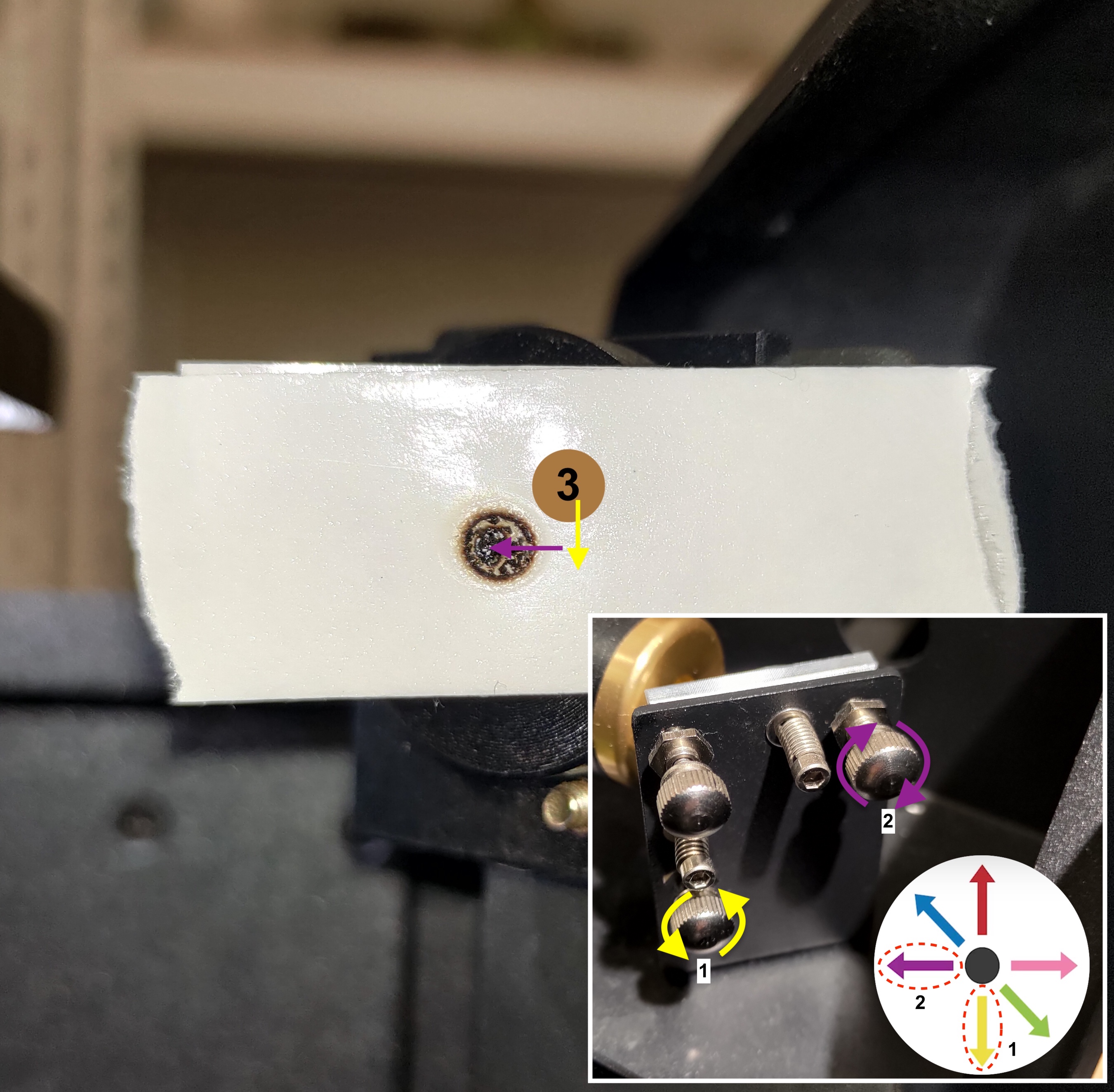

Kohta #3:

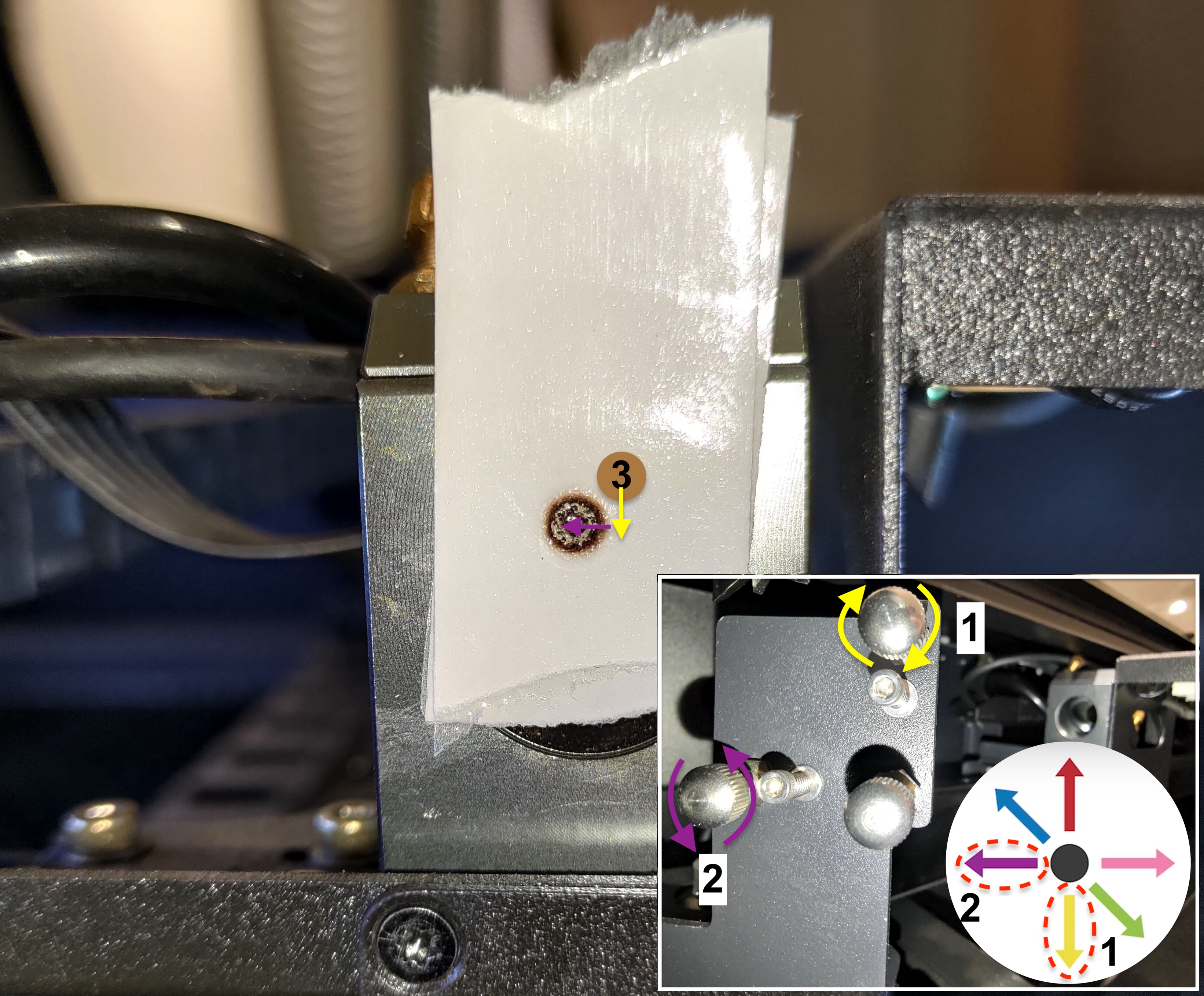

Toisen pisteen on siirryttävä ensin alas ja sitten vasemmalle päällekkäin ensimmäisen pisteen kanssa.
Vasenta alaruuvia on kierrettävä vastapäivään pisteen siirtämiseksi alas.
Oikeaa yläruuvia on kierrettävä myötäpäivään pisteen siirtämiseksi vasemmalle.
Katso alla oleva kuva.

Kohta #4:
Toisen pisteen on siirryttävä oikealle päällekkäin ensimmäisen pisteen kanssa.
Oikeaa yläruuvia on kierrettävä vastapäivään. Katso alla oleva kuva.

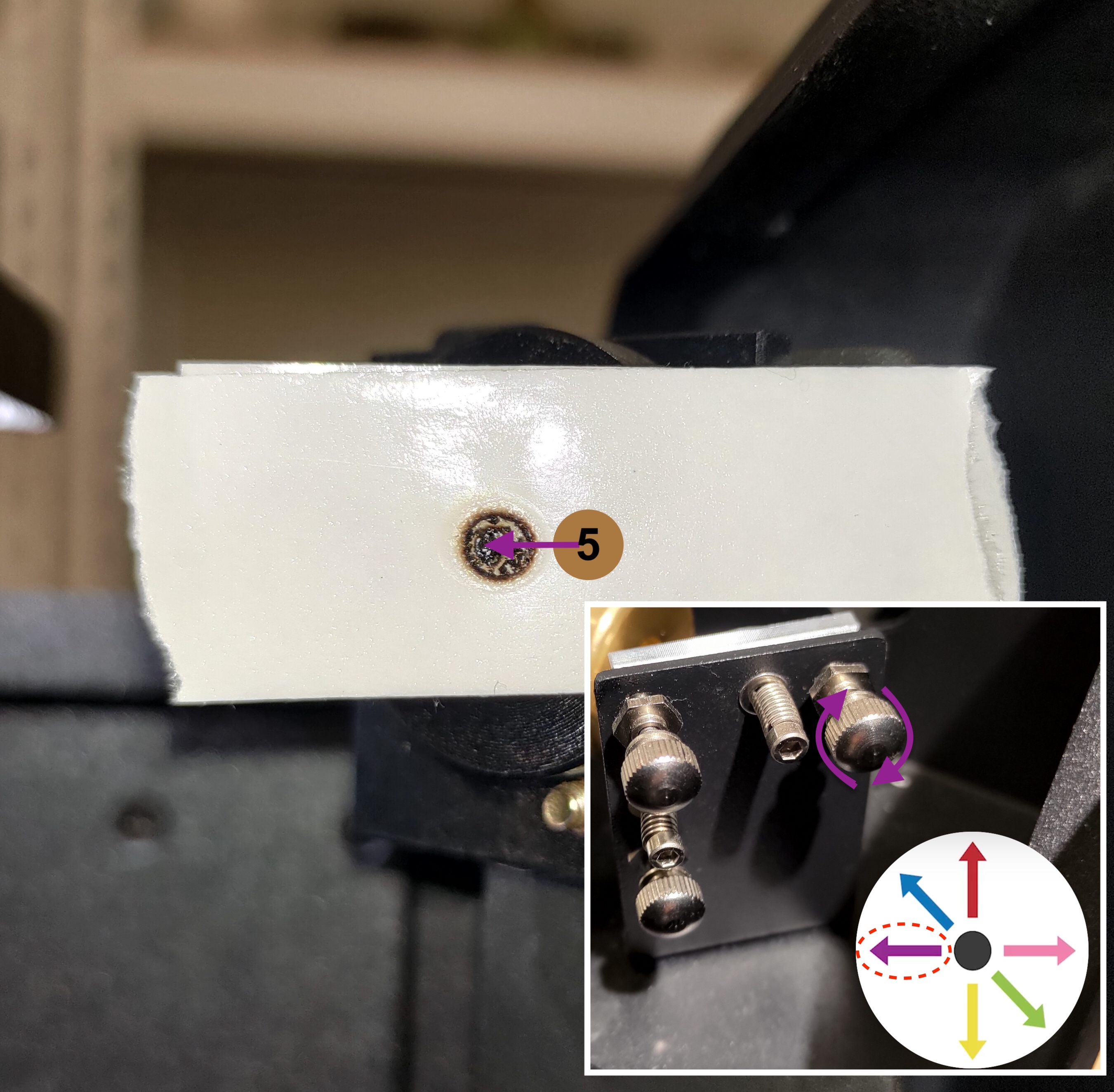

Kohta #5:

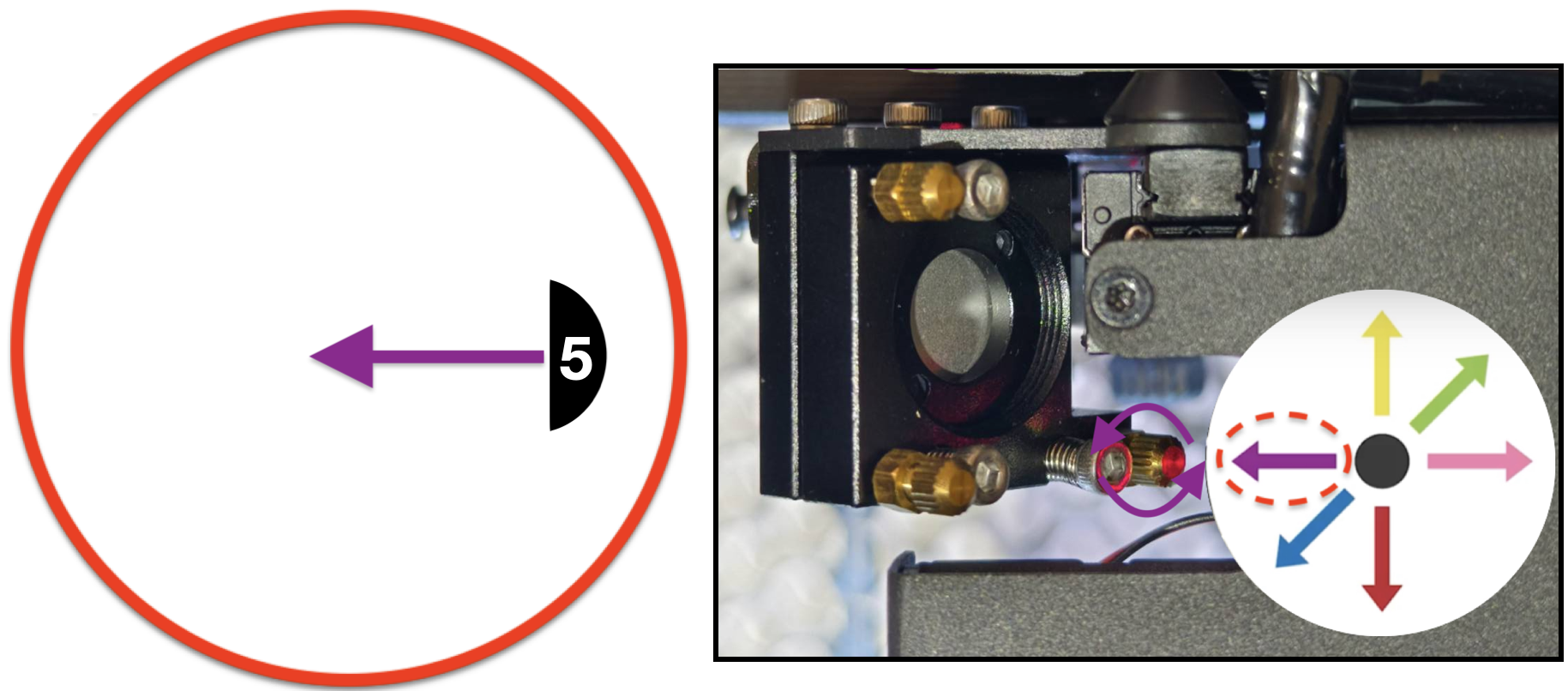

Toisen pisteen on siirryttävä vasemmalle päällekkäin ensimmäisen pisteen kanssa.
Oikeaa yläruuvia on kierrettävä myötäpäivään. Katso alla oleva kuva.



 Kohta #6:

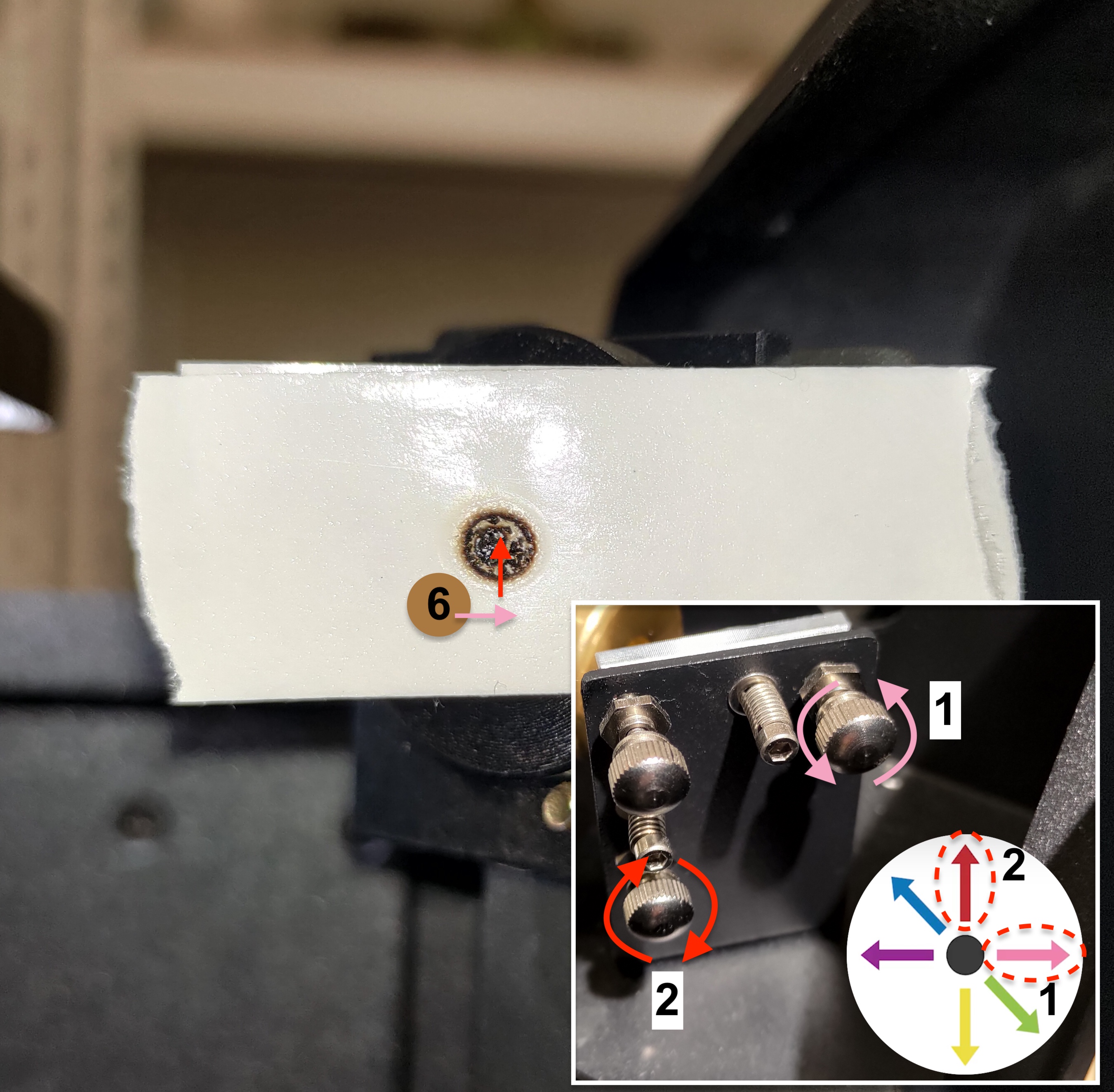

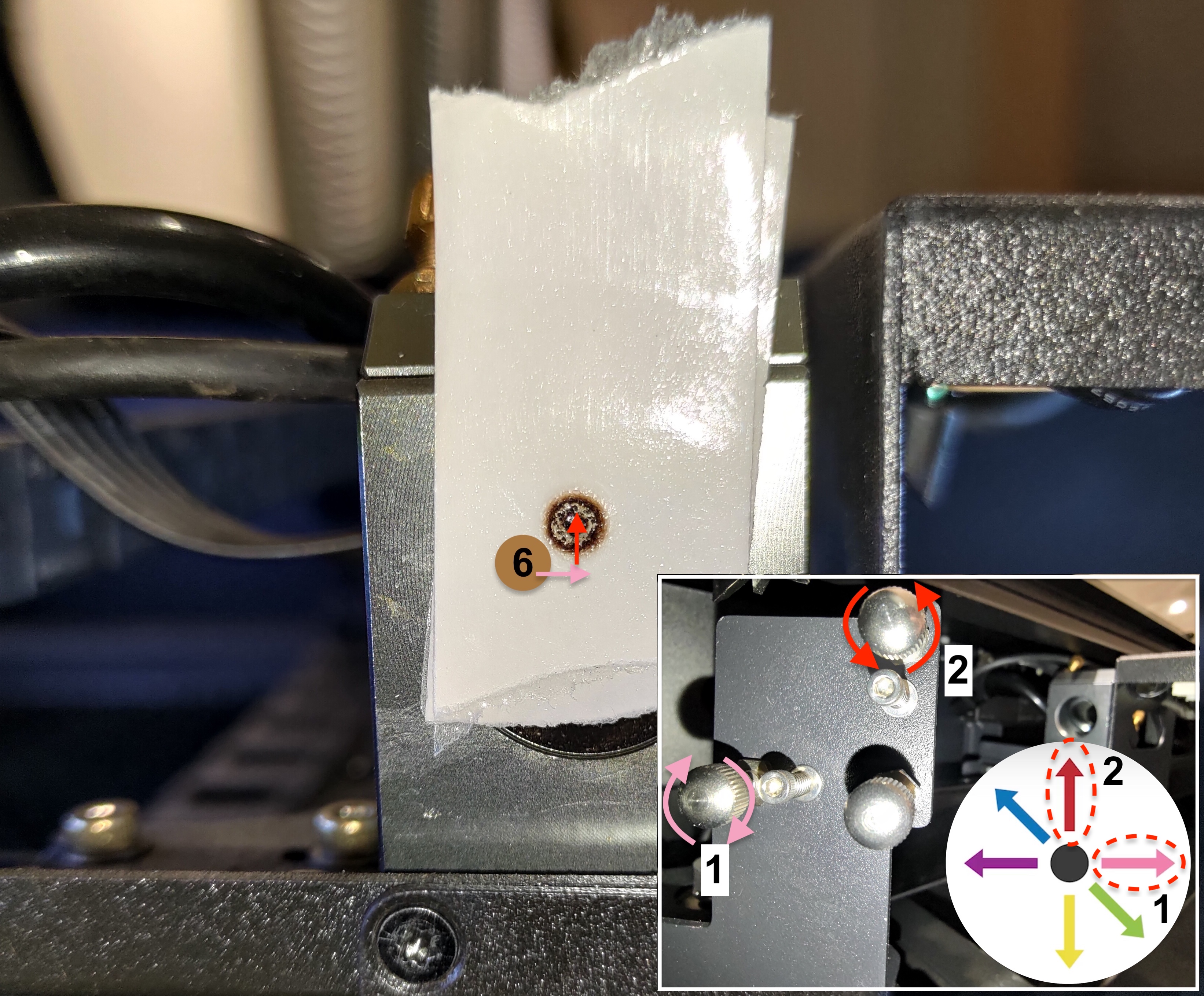

Toisen pisteen on siirryttävä ensin oikealle ja sitten ylös, jotta se menee päällekkäin ensimmäisen pisteen kanssa.
Oikeanpuoleista yläruuvia on kierrettävä vastapäivään, jotta piste siirtyy oikealle.
Vasemmanpuoleista alaruuvia on kierrettävä myötäpäivään, jotta piste siirtyy ylös.
Katso alla oleva kuva.
Kohta #7:

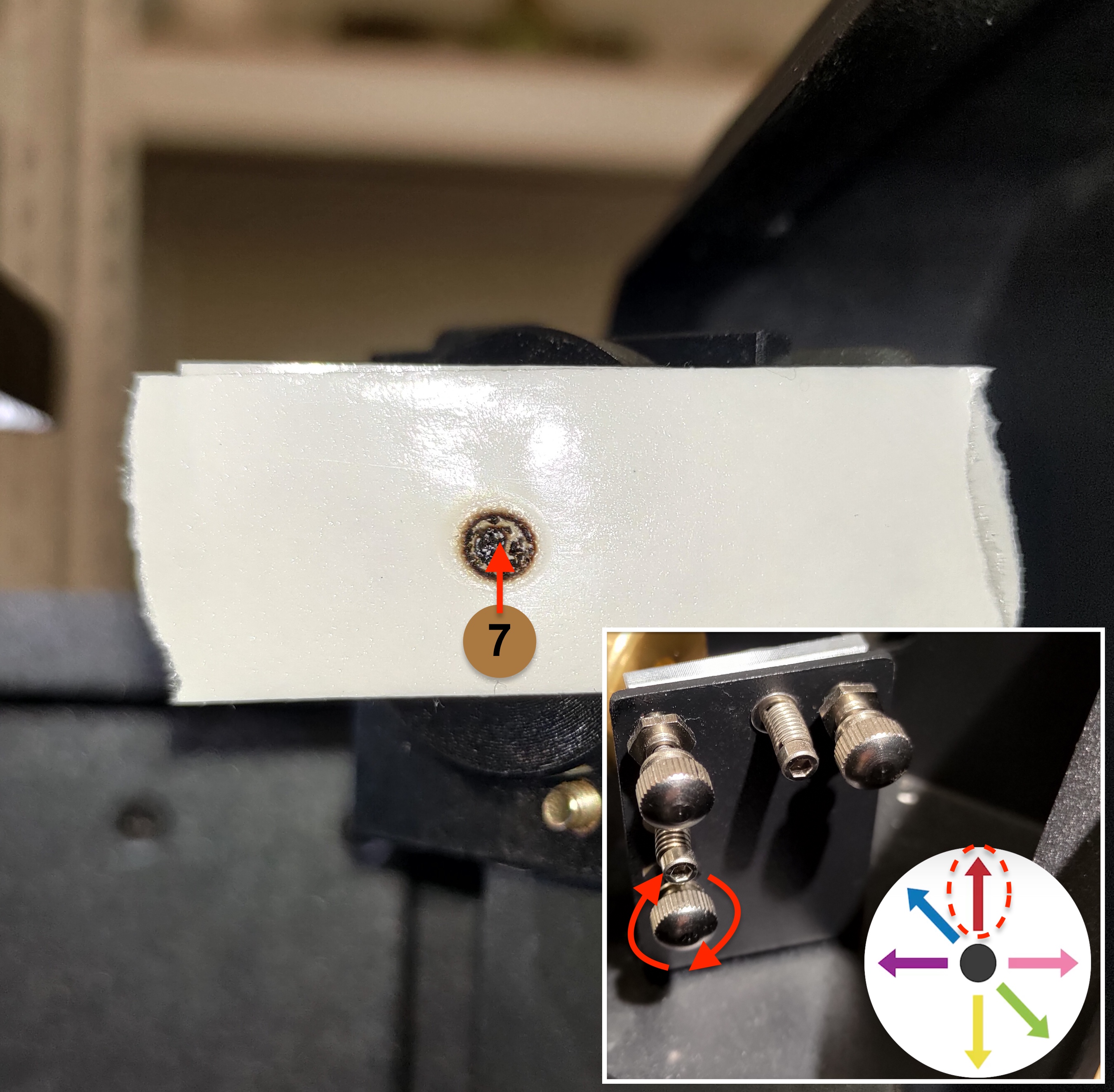

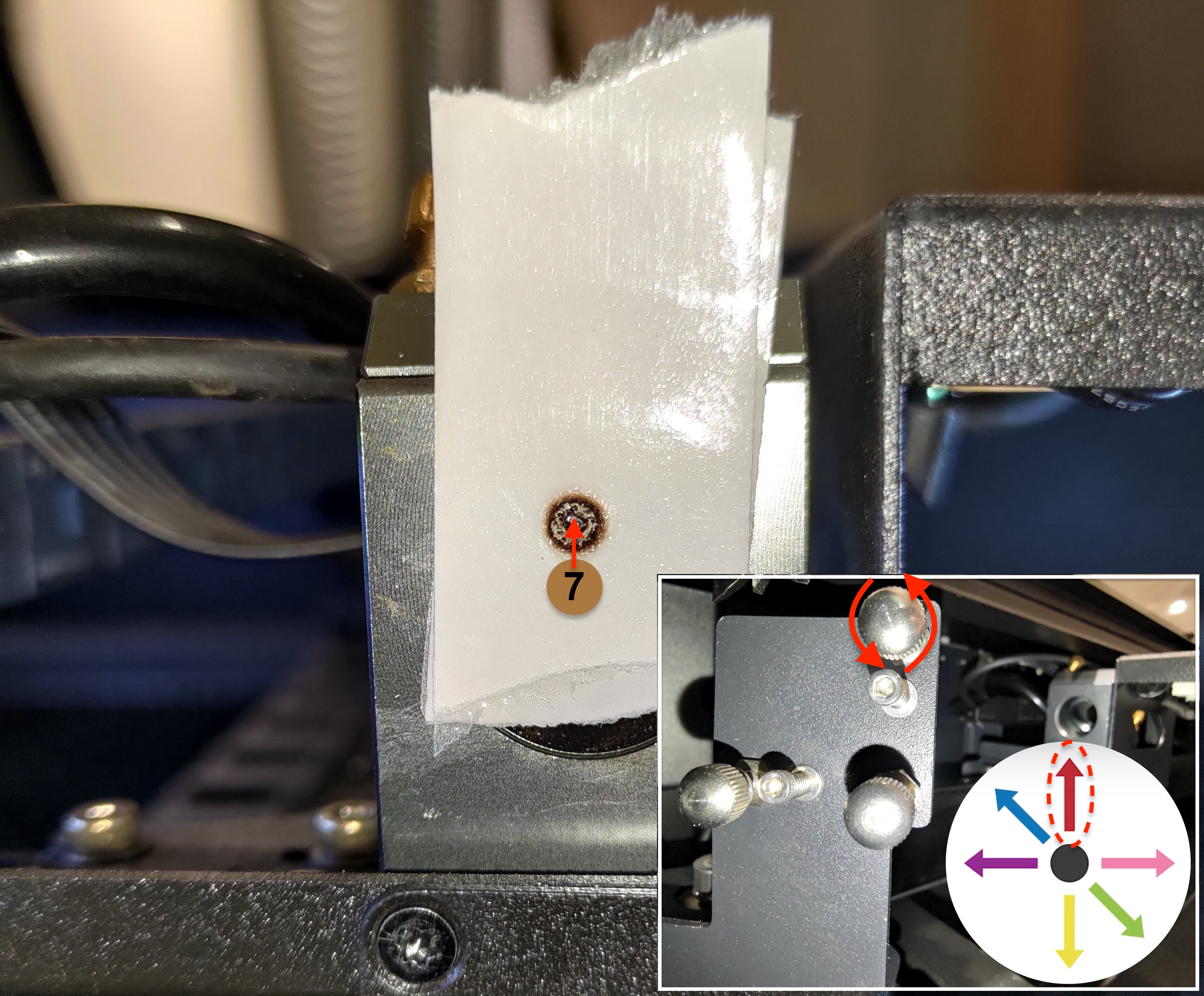

Toisen pisteen on mentävä suoraan ylöspäin, jotta se menee päällekkäin ensimmäisen pisteen kanssa.
Vasemmanpuoleista alaruuvia on kierrettävä myötäpäivään. Katso alla oleva kuva.		 Kohta #8:

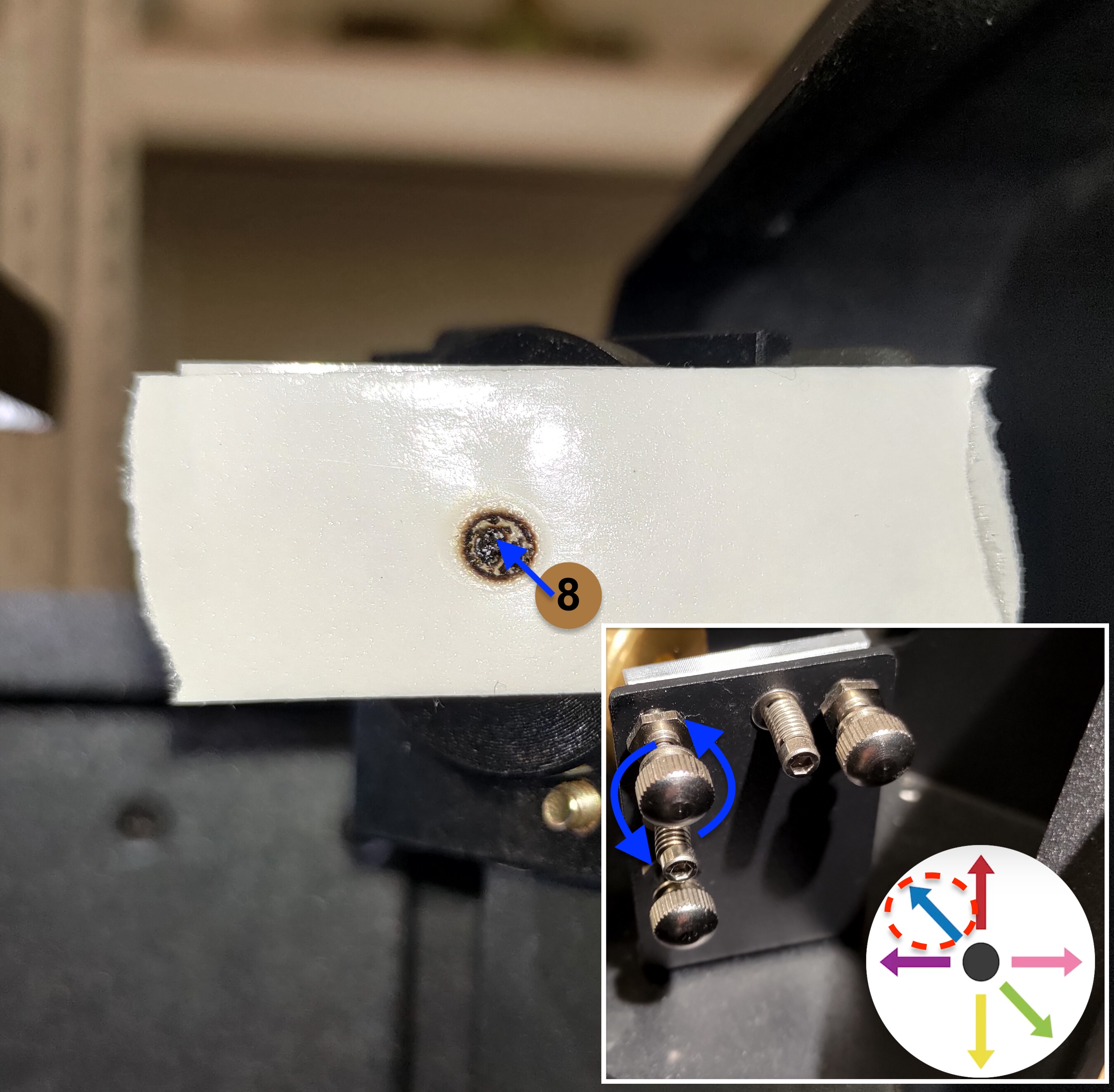

Toisen pisteen on mentävä ylös vasemmalle, jotta se menee päällekkäin ensimmäisen pisteen kanssa
Vasemmanpuoleista yläruuvia on kierrettävä vastapäivään. Katso alla oleva kuva.

  • Säädön jälkeen asenna pidike takaisin paikalleen.

  • Tämän vaiheen jälkeen siirry kohtaan Vaihe 7

Vaihe 7

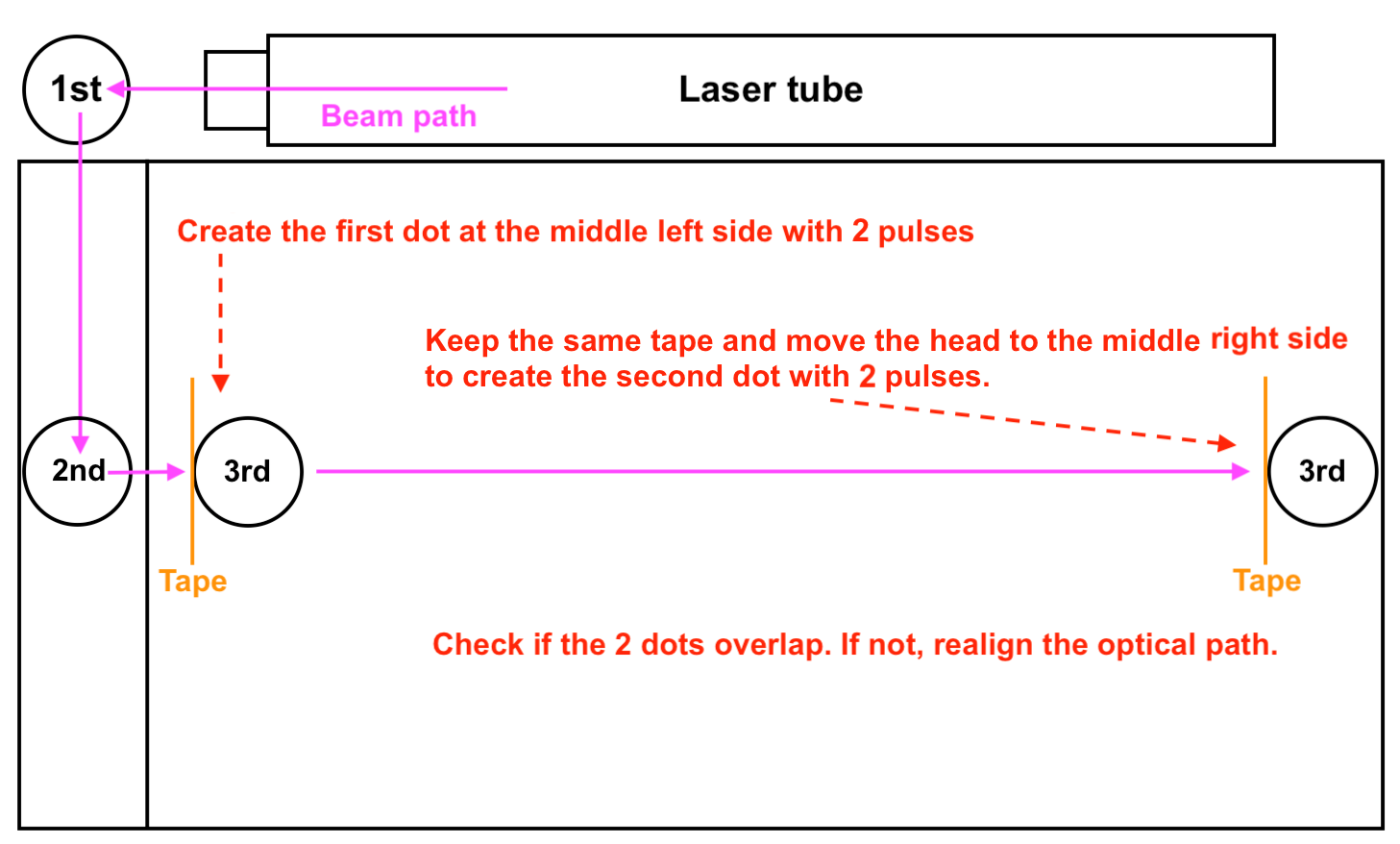

Tässä vaiheessa tarkistetaan, onko valopolku kohdistettu 2. peilistä 3. peiliin.
Vaiheen yleiskatsaus:

  • Asenna takakansi tukevasti paikalleen, sillä sitä ei tarvitse avata myöhemmissä vaiheissa.

Varsinaiset vaiheet:

  1. Aseta uusi kaksikerroksinen kaksipuolinen teippi 3. peilin sisääntuloaukkoon.
  2. Siirry ohjaustilaan, vapauta moottori ja siirrä laserpää keskivasempaan asentoon.
  3. Sulje luukku ja tee 2 pulssia.
  4. Siirrä laserpää keskioikeaan asentoon ja tee 2 pulssia.
  5. Tarkista silmämääräisesti, menevätkö kaksi polttokohtaa päällekkäin ja onko tulos hyvä vai huono.
    (Voit katsoa teippiä sivulta nähdäksesi, kumpi on 2. piste.)



Hyvä esimerkki - Päällekkäin

Huono esimerkki - Ei päällekkäin



Arvioi tulos ja määritä seuraava toimenpide:

  • Hyvä tulos - Päällekkäin >> Vaihe 8
  • Huono tulos - Ei päällekkäin >> Vaihe 7.1

Vaihe 7.1

Tässä vaiheessa opetetaan, miten valopolku kohdistetaan 2. peilistä 3. peiliin säätämällä 2. peilin ruuveja.



  • Etsi toinen peili. Suihkuta alkoholia pidikkeelle ja odota muutama sekunti.
    Löysää seuraavaksi kolme T8-ruuvia ja irrota pidike.

  • Toisessa peilissä on kolme ruuvia, ja niiden kääntäminen myötä- tai vastapäivään muuttaa säteen kulkua, mikä tarkoittaa että toisen pisteen sijainti muuttuu.

Esittely - Säteenkulun säätö ensimmäisestä peilistä toiseen peiliin

  1. Käytä uutta kaksikerroksista teippiä ja tee 2 pulssia keskivasemmalle ja 2 pulssia keskioikealle.
  2. Määritä alla olevan taulukon avulla, mitä ruuvia/ruuveja sinun on säädettävä tuloksesi perusteella.
  3. Säädä ruuvia. Pidä laserpää keskioikealla.
  4. Tee 2 pulssia nähdäksesi, lähestyykö 2. piste 1. pistettä.
  5. Kun 2. pistettä on vaikea määrittää, vaihda käytetty teippi.
  6. Toista kohta 1, kunnes 1. piste ja 2. piste ovat päällekkäin. (Esimerkki päällekkäisyydestä)
  7. Säädön jälkeen asenna ruuvipidike takaisin paikalleen.

(Video on FLUX-henkilökunnan todellinen toimenpide. Se on pitkä video, voit muuttaa nopeutta, mutta käsite ja prosessi ovat avainasemassa säädön ymmärtämiseksi. Ota tekstitys käyttöön.)

  • Määritä punaisen laserpisteen sijainti, kohdista ruuvi ja sen kiertosuunta.

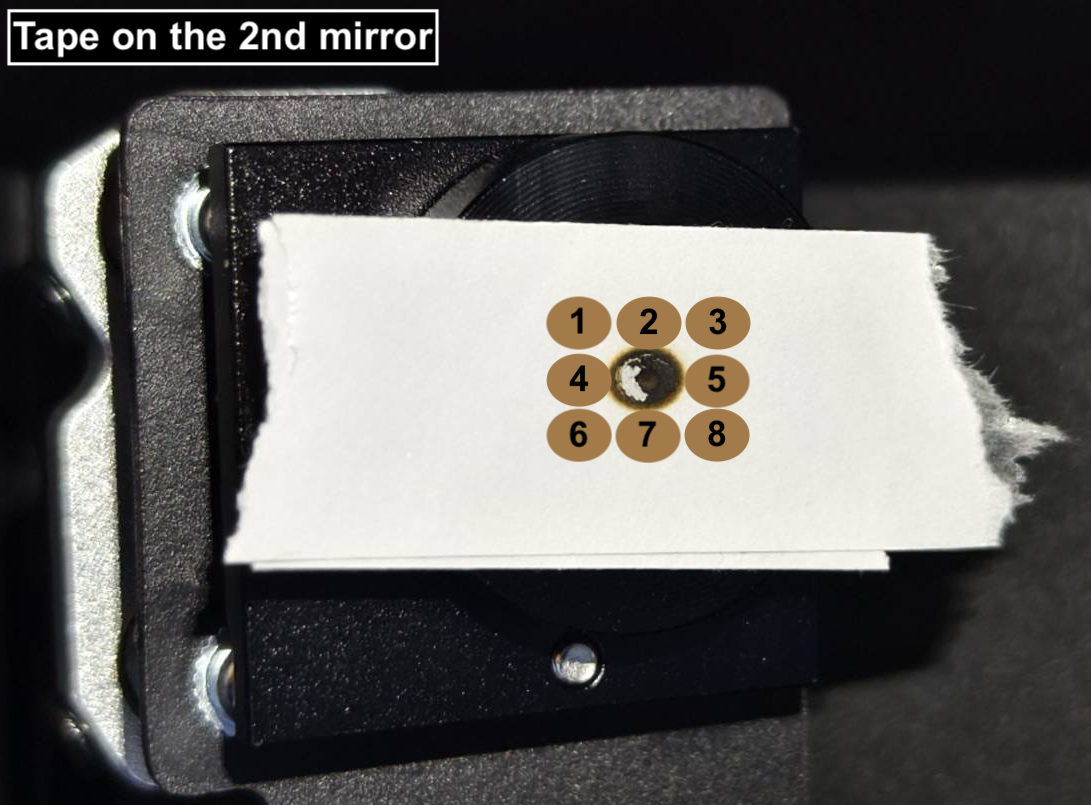

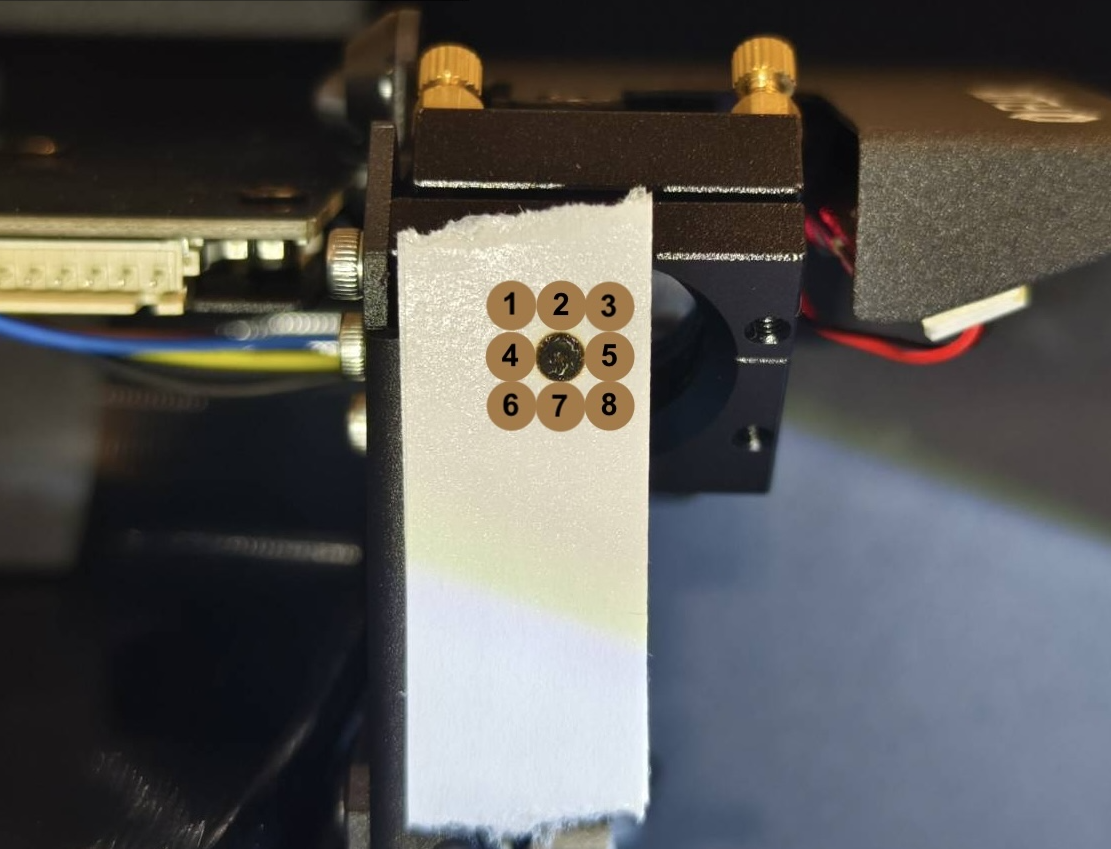

    Katso alla olevaa kuvaa ja etsi numero, joka vastaa punaisen laserpisteesi sijaintia:

Kohta #1:
Toisen pisteen on siirryttävä alas oikealle päällekkäin ensimmäisen pisteen kanssa
Oikeassa alakulmassa olevaa ruuvia on käännettävä vastapäivään.
Katso alla oleva kuva.		 Kohta #2:
Toisen pisteen on siirryttävä suoraan alas päällekkäin ensimmäisen pisteen kanssa.
Oikeaa yläruuvia on kierrettävä myötäpäivään. Katso alla oleva kuva.
2-1__source_copy.jpg 2-2__source_copy.jpg
Kohta #3:
Toisen pisteen on siirryttävä ensin alas ja sitten vasemmalle päällekkäin ensimmäisen pisteen kanssa.
Oikeassa yläkulmassa olevaa ruuvia on käännettävä myötäpäivään, jotta piste siirtyy alaspäin.
Vasemmassa alakulmassa olevaa ruuvia on käännettävä vastapäivään, jotta piste siirtyy vasemmalle.
Katso alla oleva kuva.

Kohta #4:
Toisen pisteen on siirryttävä oikealle päällekkäin ensimmäisen pisteen kanssa.
Vasemmanpuoleista alaruuvia on kierrettävä myötäpäivään. Katso alla oleva kuva.



Kohta #5:

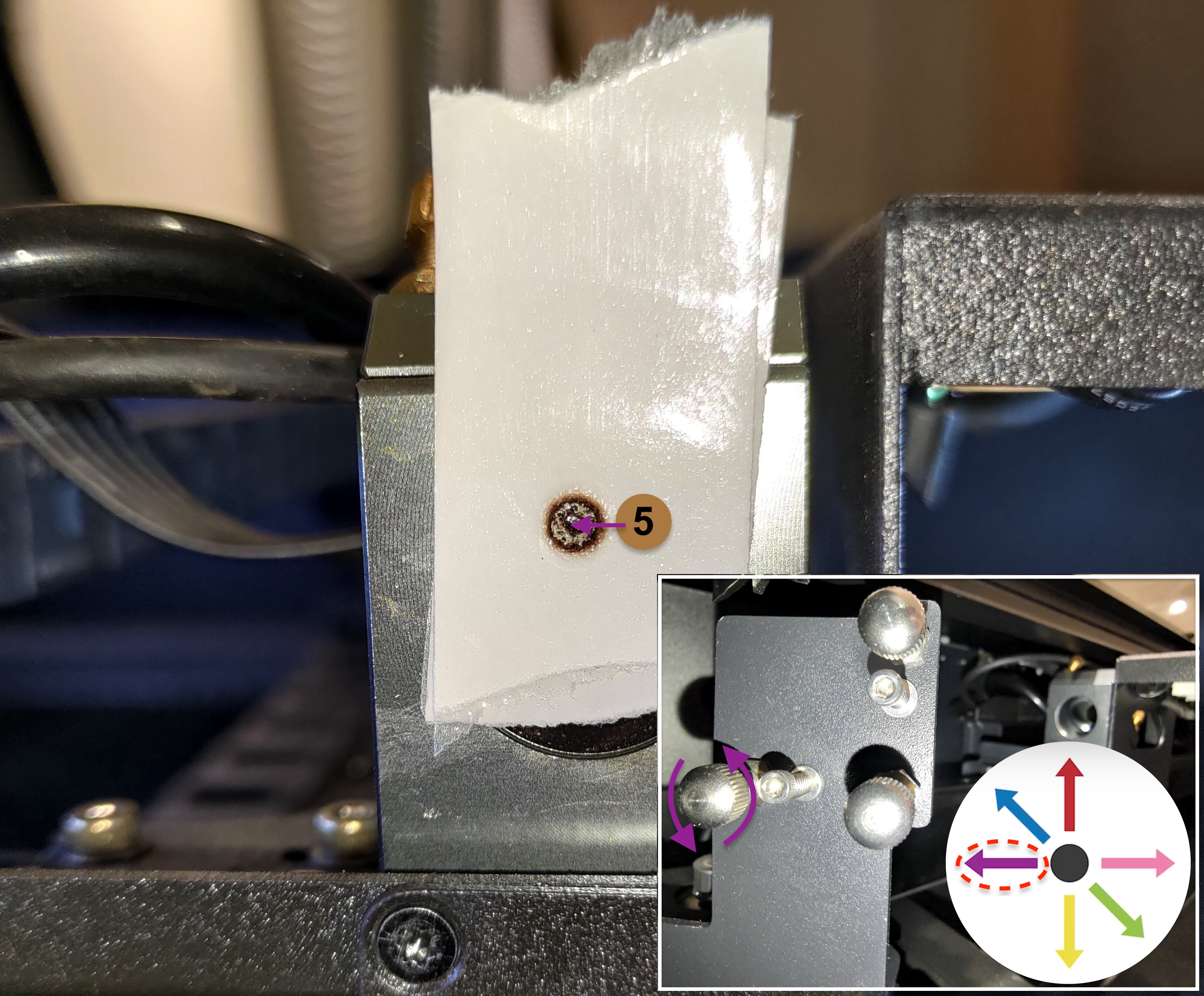

Toisen pisteen on siirryttävä vasemmalle päällekkäin ensimmäisen pisteen kanssa.
Vasemmassa alakulmassa olevaa ruuvia on käännettävä vastapäivään.
Katso alla oleva kuva.



 Kohta #6:
Toisen pisteen on siirryttävä ensin oikealle ja sitten ylös, jotta se menee päällekkäin ensimmäisen pisteen kanssa.
Vasemmassa alakulmassa olevaa ruuvia on käännettävä myötäpäivään, jotta piste siirtyy oikealle.
Oikeassa yläkulmassa olevaa ruuvia on käännettävä vastapäivään, jotta piste siirtyy ylöspäin.
Katso alla oleva kuva.
Kohta #7:
Toisen pisteen on mentävä suoraan ylöspäin, jotta se menee päällekkäin ensimmäisen pisteen kanssa.
Oikeaa yläruuvia on kierrettävä vastapäivään. Katso alla oleva kuva.		 Kohta #8:
Toisen pisteen on mentävä ylös vasemmalle, jotta se menee päällekkäin ensimmäisen pisteen kanssa
Oikeassa alakulmassa olevaa ruuvia on käännettävä myötäpäivään. Katso alla oleva kuva.

  • Säädön jälkeen asenna pidike takaisin paikalleen.

  • Tämän vaiheen jälkeen siirry kohtaan Vaihe 8

Vaihe 8

Tarkistamme nyt reitin kolmannesta peilistä suuttimen kärkeen, mikä osoittaa Z-akselin (pystysuoran) säteen reitin työalueen keskellä.

Vaiheen yleiskatsaus:

Varsinaiset vaiheet:

  1. Aseta yksikerroksinen kaksipuolinen teippi suuttimen kärkeen.
  2. Siirrä laserpää työalueen keskelle.
  3. Sulje kansi ja tee 1 pulssi.

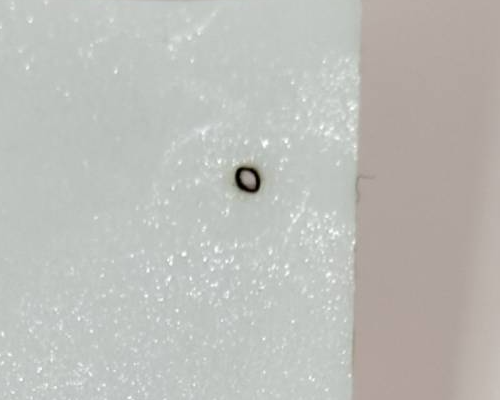

  4. Tarkista silmämääräisesti, onko polttojäljen tulos hyvä vai huono.

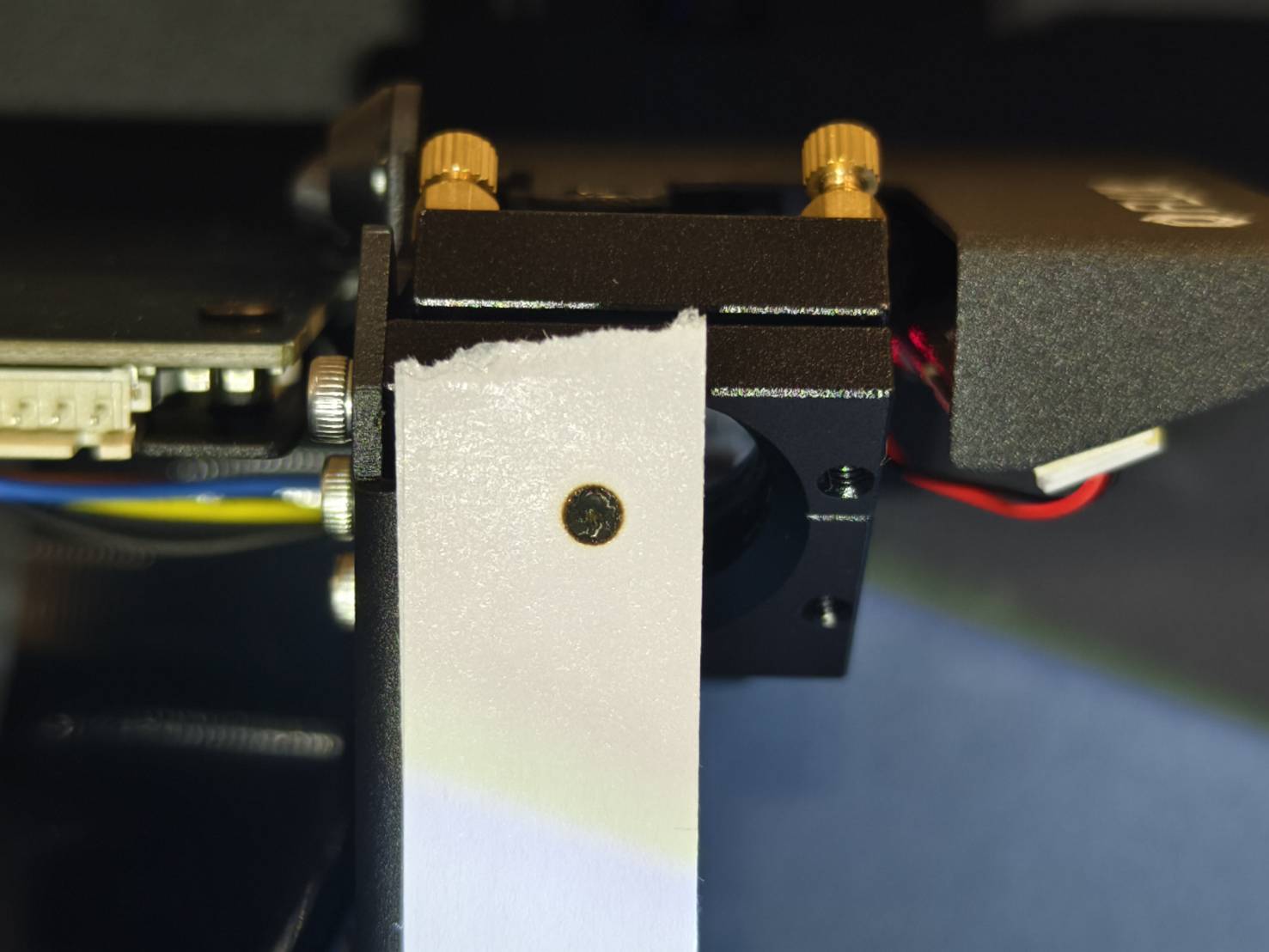

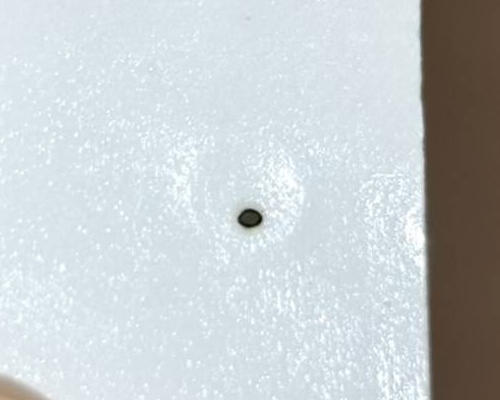

Hyvä esimerkki
(Pyöreä ja keskitetty)

Hyväksyttävä esimerkki
((Pyöreä, mutta hieman poissa keskeltä)

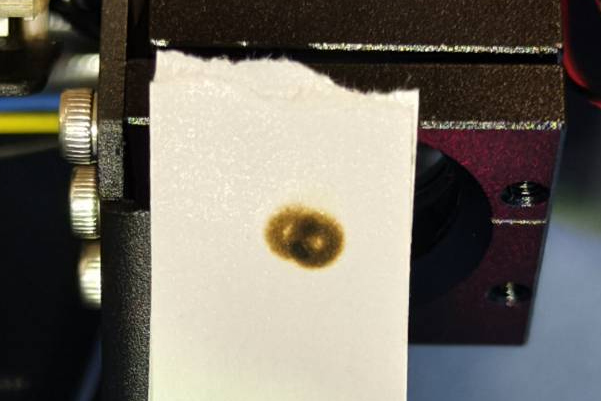

Huono esimerkki (Ei pyöreä tai ei keskitetty)

Arvioi tulos ja määritä seuraava toimenpide:

  • Hyvä tai hyväksyttävä tulos >> Vaihe 9

Vaihe 8.1

  • Tässä vaiheessa opetetaan, kuinka kohdistetaan pystysuora säteen kulku 3. peilistä leikkausalueelle säätämällä 3. peilin ruuveja.
    3. peilissä on kolme ruuvia, ja niiden kiertäminen myötä- tai vastapäivään muuttaa säteen pystysuoraa kulkua, mikä tarkoittaa, että pienen pisteen sijainti teipillä muuttuu.

  • Opi löysäämään mutteri oikein.
    Pidä ruuvia pihdeillä ja löysää mutteri kaksoispääavaimella kääntämällä sitä vastapäivään.

Esittely - Kolmannen peilin ja leikkausalueen keskikohdan säteen kulun säätö

  1. Aseta uusi yksikerroksinen kaksipuolinen teippi suuttimen kärkeen.
  2. Siirrä laserpää työalueen keskelle.
  3. Sulje kansi ja tee 1 pulssi polttaaksesi merkin teippiin.
  4. Poista teippi ja määritä alla olevan taulukon avulla, mitä ruuvia/ruuveja sinun tulee säätää.
  5. Säädä ruuvia.
  6. Käytä uutta teippiä tai saman teipin toista aluetta ja aseta se suuttimen kärkeen.
  7. Toista vaihe #2, kunnes piste on pyöreä ja keskitetty.

(Video on FLUX-henkilökunnan todellinen käyttötoimenpide. Video on pitkä, voit muuttaa toistonopeutta, mutta konsepti ja prosessi ovat avainasemassa säädön ymmärtämiseksi. Ota tekstitys käyttöön.

*Huomautus:

  • Keskipisteen ja oikean alakulman pisteen on oltava pyöreitä samanaikaisesti.
  • Keskipisteen on oltava keskitetty, mutta oikean alakulman pisteen keskittämättömyys on hyväksyttävää.
  • Muussa tapauksessa optista rataa ei pidetä kohdistettuna.

  • Määritä laserpisteen sijainti, kohdista ruuvi ja määritä sen kiertosuunta.
    Katso alla olevaa kuvaa ja etsi numero, joka vastaa laserpisteesi sijaintia:

    Ensin sinun on tiedettävä koko alue, jolle piste voi liikkua.
    Se on itse asiassa sama alue kuin suuttimen kärki. Teippiin painunut jälki on kyseinen alue.

  • Etsi seuraavaksi numero, joka vastaa pystysuoran pisteesi sijaintia


  • Kaavakuva:
Kohta #1:
Pystysuoran pisteen on siirryttävä oikealle, jotta se olisi pyöreä ja keskitetty.
Kun olet laitteen edessä:
Oikeassa alakulmassa olevaa ruuvia on käännettävä myötäpäivään. Katso alla oleva kuva.		 Kohta #2:

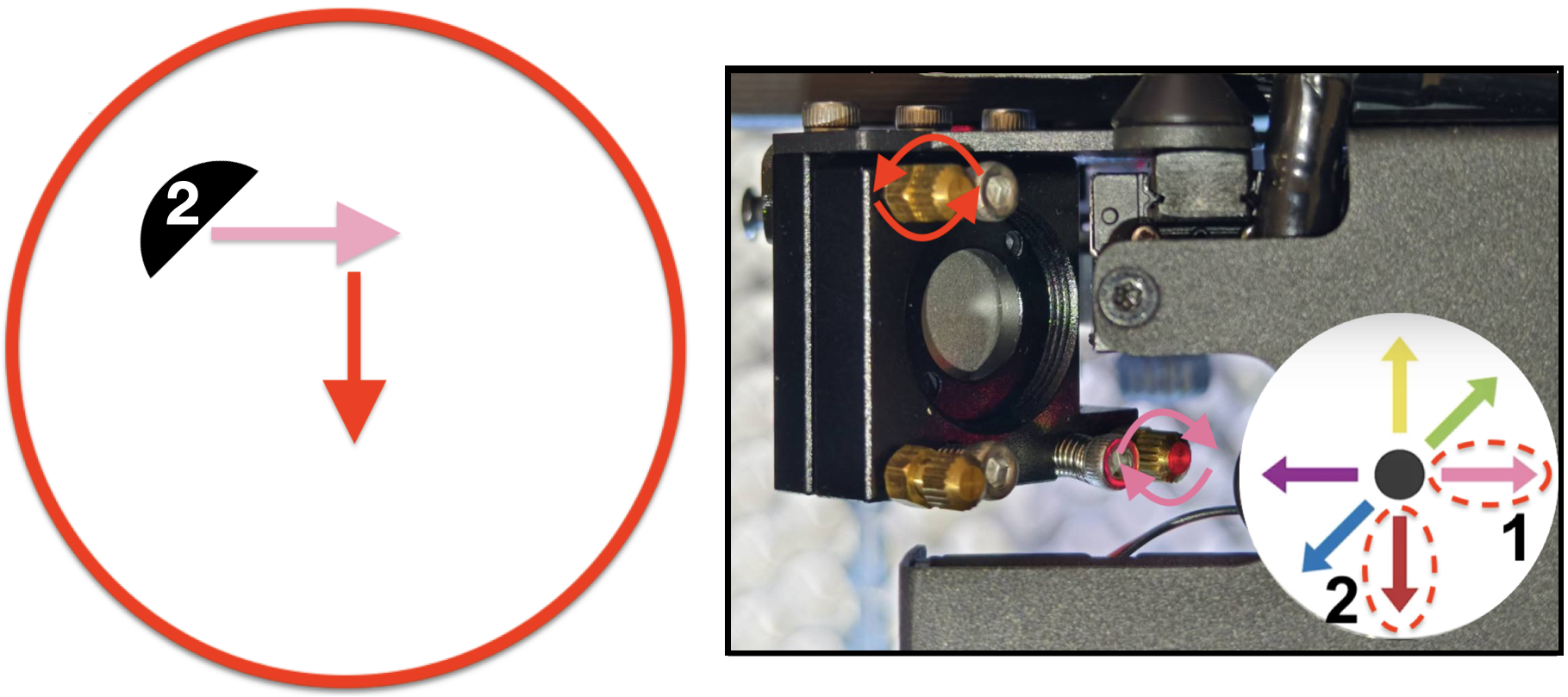

Pystysuoran pisteen on siirryttävä alas oikealle, jotta se olisi pyöreä ja keskitetty.
Kun olet laitteen edessä:
Oikean alakulman ruuvia on kierrettävä myötäpäivään siirtääksesi pisteen oikealle.
Vasenta yläruuvia on kierrettävä vastapäivään siirtääksesi pisteen alas.
Katso alla oleva kuva.
Kohta #3:
Pystysuoran pisteen on siirryttävä alas, jotta se olisi pyöreä ja keskitetty.
Kun olet laitteen edessä:
Vasenta yläruuvia on kierrettävä vastapäivään siirtääksesi pisteen alas.
Katso alla oleva kuva.

Kohta #4:
Pystysuoran pisteen on siirryttävä alas vasemmalle, jotta se olisi pyöreä ja keskitetty.
Kun olet laitteen edessä:
Vasenta alaruuvia on kierrettävä myötäpäivään.
Katso alla oleva kuva.



Kohta #5:
Pystysuoran pisteen on siirrettävä vasemmalle, jotta se on pyöreä ja keskellä.
Kun olet laitteen edessä:
Oikeaa alaruuvia on kierrettävä vastapäivään..
Katso alla oleva kuva.



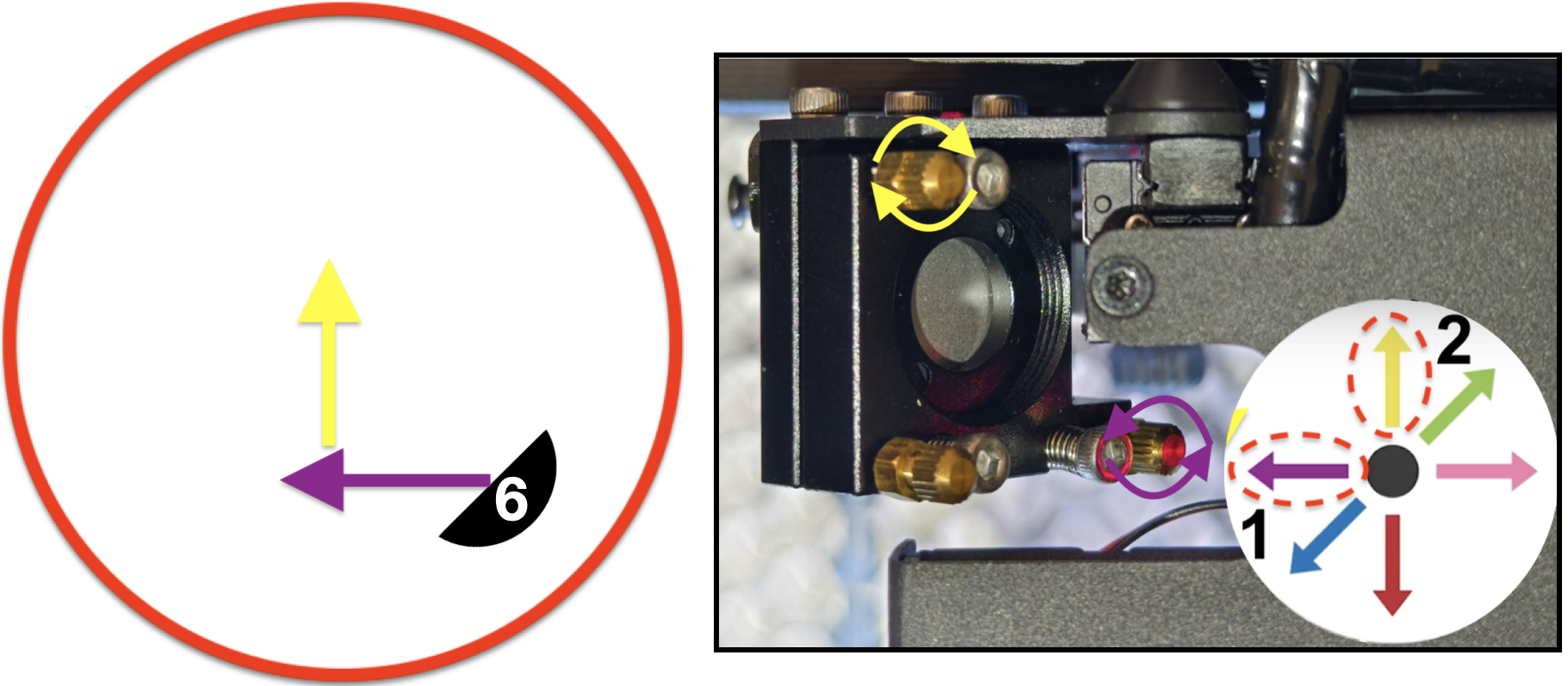

 Kohta #6:
Pystysuoran pisteen on siirrettävä ylös vasemmalle, jotta se on pyöreä ja keskellä.
Kun olet laitteen edessä:
Oikeaa alaruuvia on kierrettävä vastapäivään, jotta se siirtyy vasemmalle.
Vasenta yläruuvia on kierrettävä myötäpäivään, jotta se siirtyy ylös.
Katso alla oleva kuva.

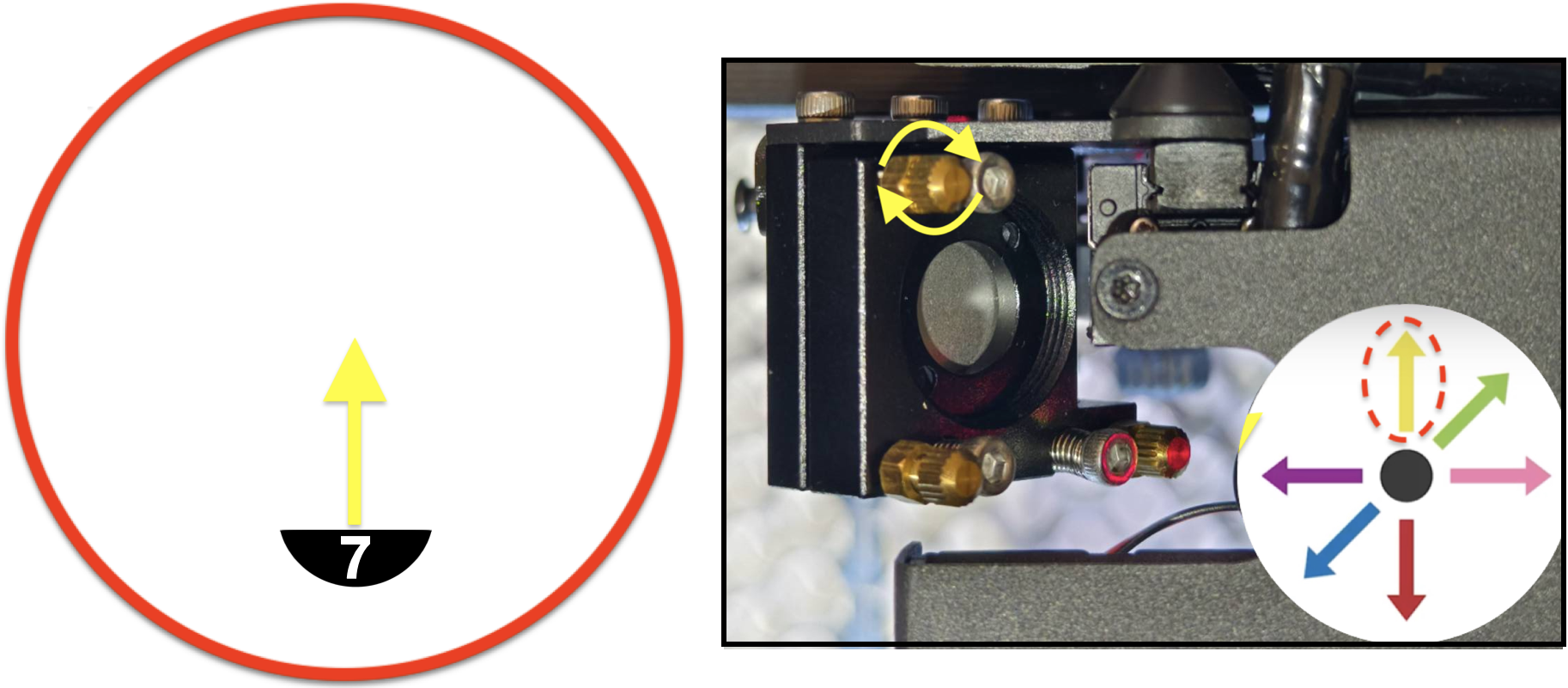

Kohta #7:
Pystysuoran pisteen on siirrettävä ylös, jotta se on pyöreä ja keskellä.
Kun olet laitteen edessä:
Vasenta yläruuvia on kierrettävä myötäpäivään, jotta se siirtyy ylös.
Katso alla oleva kuva.		 Kohta #8:
Pystysuoran pisteen on siirrettävä ylös oikealle, jotta se on pyöreä ja keskellä.
Kun olet laitteen edessä:
Vasenta alaruuvia on kierrettävä vastapäivään.
Katso alla oleva kuva.
  • Tämän vaiheen jälkeen siirry kohtaan Vaihe 9

Vaihe 9

Tarkistetaan nyt säteen kulku 3. peilistä suuttimen kärkeen, mikä osoittaa Z-akselin (pystysuoran) säteen kulun työalustan oikeassa alakulmassa.

Vaiheen yleiskatsaus:

Varsinaiset vaiheet:

  1. Aseta yksikerroksinen kaksipuolinen teippi suuttimen kärkeen.
  2. Siirrä laserpää työalustan oikeaan alakulmaan.
  3. Sulje kansi ja tee 1 pulssi.

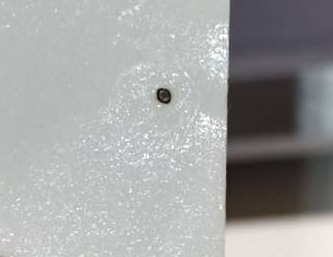

  4. Tarkista silmämääräisesti, onko polttojäljen tulos hyvä vai huono.

Hyvä esimerkki
(Pyöreä ja keskitetty)

Hyväksyttävä esimerkki
((Pyöreä, mutta hieman poissa keskeltä)

Huono esimerkki (Ei pyöreä tai ei keskitetty)

Arvioi tulos ja määritä seuraava toimenpide:

  • Hyvä tai hyväksyttävä tulos >> Vaihe 10

Vaihe 9.1

  • Tässä vaiheessa opetetaan, kuinka kohdistetaan pystysuora säteen kulku 3. peilistä leikkausalueelle säätämällä 3. peilin ruuveja.
    3. peilissä on kolme ruuvia, ja niiden kiertäminen myötä- tai vastapäivään muuttaa säteen pystysuoraa kulkua, mikä tarkoittaa, että pienen pisteen sijainti teipillä muuttuu.

Esittely - Kolmannen peilin ja leikkausalueen keskikohdan säteen kulun säätö

  1. Aseta uusi yksikerroksinen kaksipuolinen teippi suuttimen kärkeen.
  2. Siirrä laserpää työalustan oikeaan alakulmaan.
  3. Sulje kansi ja tee 1 pulssi polttaaksesi merkin teippiin.
  4. Poista teippi ja määritä alla olevan taulukon avulla, mitä ruuvia/ruuveja sinun tulee säätää.
  5. Säädä ruuvia.
  6. Käytä uutta teippiä tai saman teipin toista aluetta ja aseta se suuttimen kärkeen.
  7. Toista vaihe #2, kunnes piste on pyöreä ja keskitetty.
  8. Tarkista keskipiste uudelleen.

(Video on FLUX-henkilökunnan todellinen toimenpide. Se on pitkä video, voit muuttaa nopeutta, mutta käsite ja prosessi ovat avainasemassa säädön ymmärtämiseksi. Ota tekstitys käyttöön.)

*Huomautus:

  • Keskipisteen ja oikean alakulman pisteen on oltava pyöreitä samanaikaisesti.
  • Keskipisteen on oltava keskitetty, mutta oikean alakulman pisteen keskittämättömyys on hyväksyttävää.
  • Muussa tapauksessa optista rataa ei pidetä kohdistettuna.

  • Määritä laserpisteen sijainti, kohdista ruuvi ja määritä sen kiertosuunta.
    Katso alla olevaa kuvaa ja etsi numero, joka vastaa laserpisteesi sijaintia:

    Ensin sinun on tiedettävä koko alue, jolle piste voi liikkua.
    Se on itse asiassa sama alue kuin suuttimen kärki. Teippiin painunut jälki on kyseinen alue.

  • Etsi seuraavaksi numero, joka vastaa pystysuoran pisteesi sijaintia


  • Kaavakuva:
Kohta #1:
Pystysuoran pisteen on siirryttävä oikealle, jotta se olisi pyöreä ja keskitetty.
Kun olet laitteen edessä:
Oikeassa alakulmassa olevaa ruuvia on käännettävä myötäpäivään. Katso alla oleva kuva.		 Kohta #2:
Pystysuoran pisteen on siirryttävä alas oikealle, jotta se olisi pyöreä ja keskitetty.
Kun olet laitteen edessä:
Oikean alakulman ruuvia on kierrettävä myötäpäivään siirtääksesi pisteen oikealle.
Vasenta yläruuvia on kierrettävä vastapäivään siirtääksesi pisteen alas.
Katso alla oleva kuva.
Kohta #3:
Pystysuoran pisteen on siirryttävä alas, jotta se olisi pyöreä ja keskitetty.
Kun olet laitteen edessä:
Vasenta yläruuvia on kierrettävä vastapäivään siirtääksesi pisteen alas.
Katso alla oleva kuva.

Kohta #4:
Pystysuoran pisteen on siirryttävä alas vasemmalle, jotta se olisi pyöreä ja keskitetty.
Kun olet laitteen edessä:
Vasenta alaruuvia on kierrettävä myötäpäivään.
Katso alla oleva kuva.



Kohta #5:
Pystysuoran pisteen on siirrettävä vasemmalle, jotta se on pyöreä ja keskellä.
Kun olet laitteen edessä:
Oikeaa alaruuvia on kierrettävä vastapäivään..
Katso alla oleva kuva.



 Kohta #6:
Pystysuoran pisteen on siirrettävä ylös vasemmalle, jotta se on pyöreä ja keskellä.
Kun olet laitteen edessä:
Oikeaa alaruuvia on kierrettävä vastapäivään, jotta se siirtyy vasemmalle.
Vasenta yläruuvia on kierrettävä myötäpäivään, jotta se siirtyy ylös.
Katso alla oleva kuva.
Kohta #7:
Pystysuoran pisteen on siirrettävä ylös, jotta se on pyöreä ja keskellä.
Kun olet laitteen edessä:
Vasenta yläruuvia on kierrettävä myötäpäivään, jotta se siirtyy ylös.
Katso alla oleva kuva.		 Kohta #8:
Pystysuoran pisteen on siirrettävä ylös oikealle, jotta se on pyöreä ja keskellä.
Kun olet laitteen edessä:
Vasenta alaruuvia on kierrettävä vastapäivään.
Katso alla oleva kuva.

*Huomautus:

  • Keskipisteen ja oikean alakulman pisteen on oltava pyöreitä samanaikaisesti.
  • Keskipisteen on oltava keskitetty, mutta oikean alakulman pisteen keskittämättömyys on hyväksyttävää.
  • Muussa tapauksessa optista rataa ei pidetä kohdistettuna.

Arvioi tulos ja määritä seuraava toimenpide:

  • Sekä oikean alakulman että keskipisteen pisteet ovat kunnossa >> Vaihe 10

Vaihe 10

Kiristä 3. peilin ruuvit.

  • Tämän vaiheen jälkeen siirry kohtaan Vaihe 11

Vaihe 11

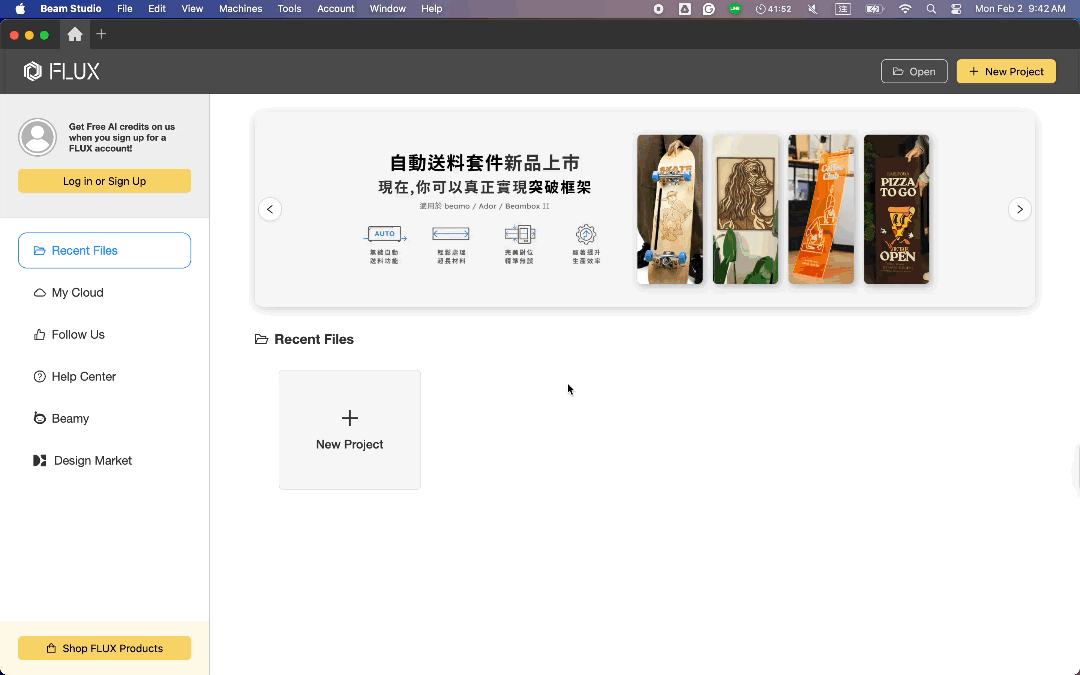

Suorita kameran kalibrointi Beam Studiossa.

#END



Aiheeseen liittyvät artikkelit

Kommentit

0 kommenttia

Kirjaudu sisään jättääksesi kommentin.
