Johdanto

FLUX beamo II -laitteesi turvallinen käyttö edellyttää koulutettua laserturvallisuusvastaavaa (LSO). FLUX on konsultoinut laseralan asiantuntijoita suunnitellakseen nämä FLUX beamo II LSO -koulutusmateriaalit auttaakseen sinua täyttämään laserturvallisuusvastaavan velvollisuutesi ja varmistamaan FLUX beamo II -laitteesi turvallisen käytön.



Ensimmäinen asiakirja, FLUX beamo II LSO -koulutus, koostuu kolmesta osasta:

  • Ensimmäinen osio, "FLUX beamo II:n turvallinen käyttö", kuvaa menettelyt turvallisen käytön varmistamiseksi.
  • Toinen osio, "Laserturvallisuusvastaavan velvollisuudet", kuvaa rooliasi FLUX beamo II -laitteesi laserturvallisuusvastaavana.
  • Kolmas osio, "Tietoa lasereista ja laserturvallisuudesta", sisältää yleistä tietoa lasereista ja laserturvallisuudesta sekä lasereihin liittyvistä määräyksistä.

Toinen asiakirja, "FLUX beamo II -laserturvallisuusohjelma", on laserturvallisuusohjelman asiakirja, jonka voit FLUX beamo II -laitteesi laserturvallisuusvastaavana ottaa käyttöön.

Kolmas asiakirja, "FLUX beamo II -laserin vakiotoimintaohje", on vakiotoimintaohje (SOP), jonka voit ottaa käyttöön osana FLUX beamo II -laserturvallisuusohjelmaa.

Neljäs asiakirja, "Varoituskyltti", on kyltti, jota voit halutessasi käyttää vakiotoimintaohjeessa kuvatun vaatimustenmukaisuustoimenpiteen toteuttamiseksi, jos päätät olla käyttämättä FLUX beamo II -laitettasi luokan 1 olosuhteissa.



FLUX beamo II:n turvallinen käyttö:

Luokan 1 olosuhteet

FLUX beamo II on luokan 4 laser. Tietyt turvatoimenpiteet voivat kuitenkin luoda "luokan 1 olosuhteet" laserin ympärille. Luokan 1 olosuhteet tarkoittavat, että olosuhteet eivät normaalikäytössä pysty tuottamaan haitallisia säteilytasoja.

Tämä tarkoittaa, että jos päätät käyttää beamo II -laajennusalustaa läpiviennittömässä kokoonpanossa alla kuvatulla tavalla, lisäsuojaukset kuten suojalasit, kyltit ja varoitusvalot eivät ole tarpeen.

Kuitenkin myös luokan 1 olosuhteissa jokaisen FLUX beamo II -laitetta käyttävän henkilön on luettava ja noudatettava käyttöohjetta sekä kaikkia FLUX-sovelluksen ohjeita.



beamo II -laajennusalustan läpiviennitön kokoonpano

beamo II -laajennusalustan läpiviennitön kokoonpano on saatavilla FLUX beamo II -laitteeseesi.

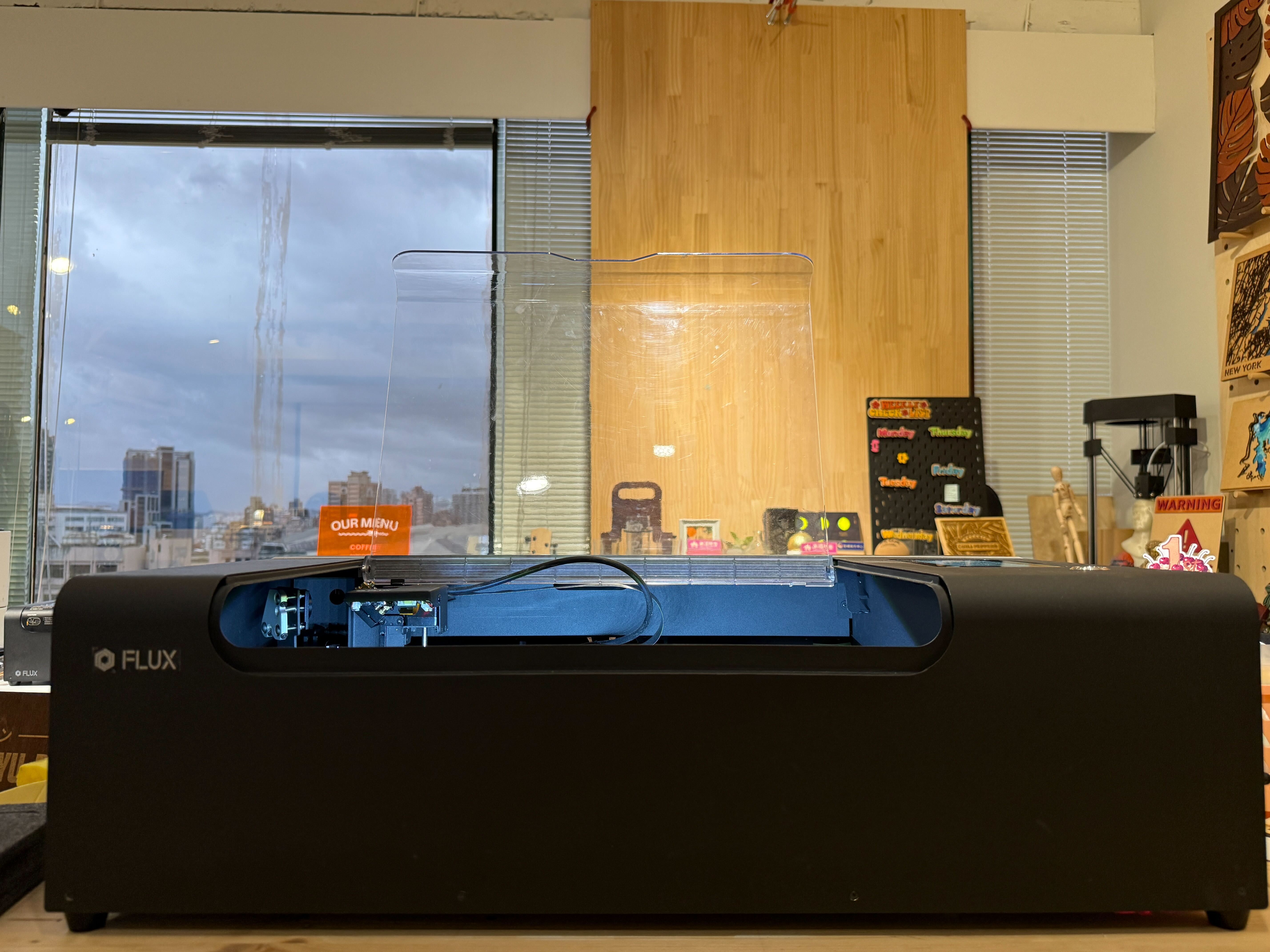

Läpiviennittömässä kokoonpanossa alustan etu- ja takakansi asennetaan toimimaan säteenesteinä läpivientiaukoille.

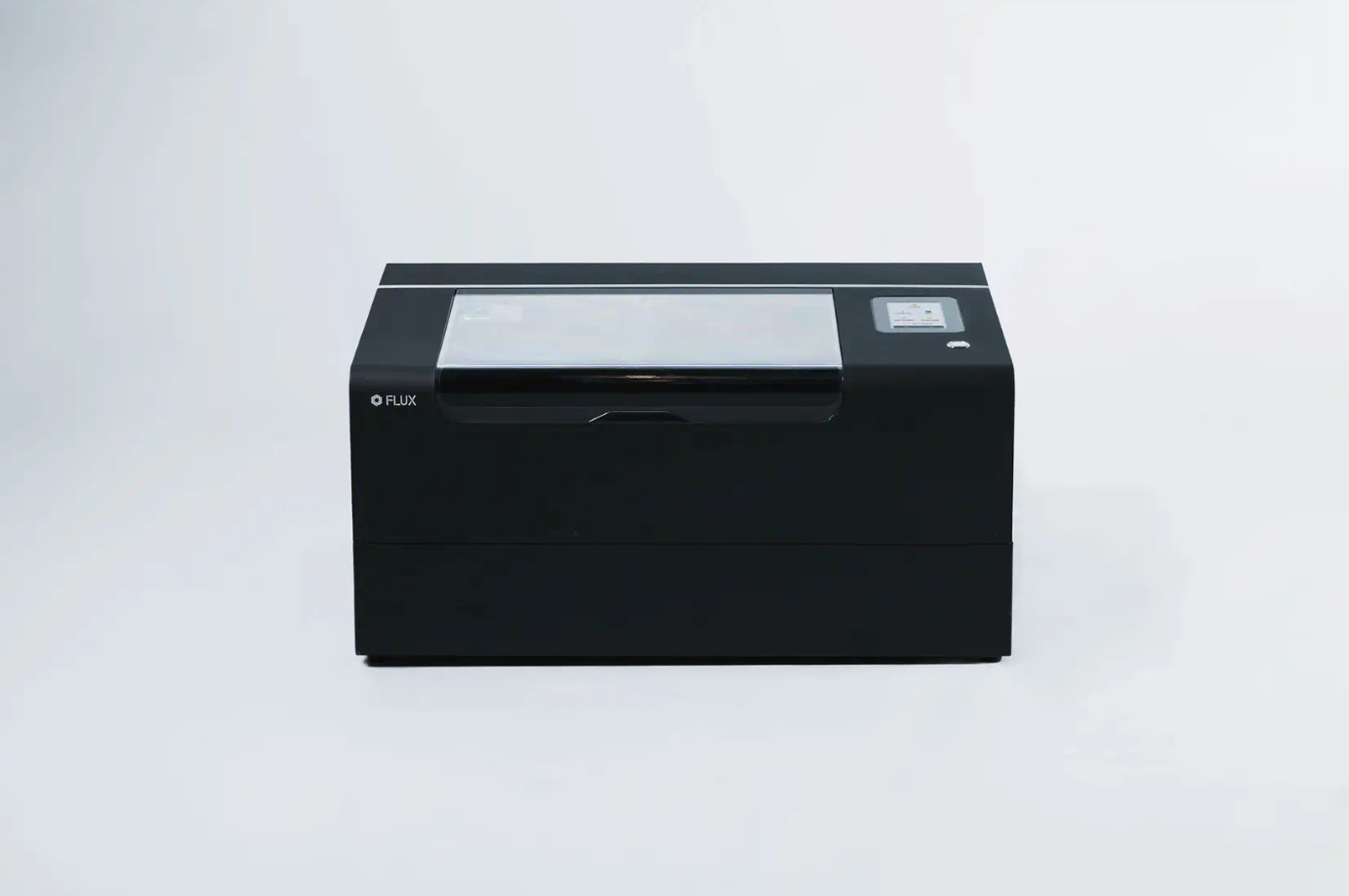

Kun FLUX beamo II:n läpivientitoiminto ei ole käytössä, aukot voidaan sulkea etu- ja takakansilla. Katso alla olevat kuvat.

Kun beamo II -laajennusalusta on asennettu läpiviennittömään kokoonpanoon ja kaikkia käyttöohjeen sekä FLUX-ohjelmiston Beam Studion ohjeita noudatetaan, vallitsevat luokan 1 olosuhteet, eikä muita laserturvallisuustoimenpiteitä vaadita käyttöohjeen ja FLUX-ohjelmiston Beam Studion noudattamisen lisäksi.

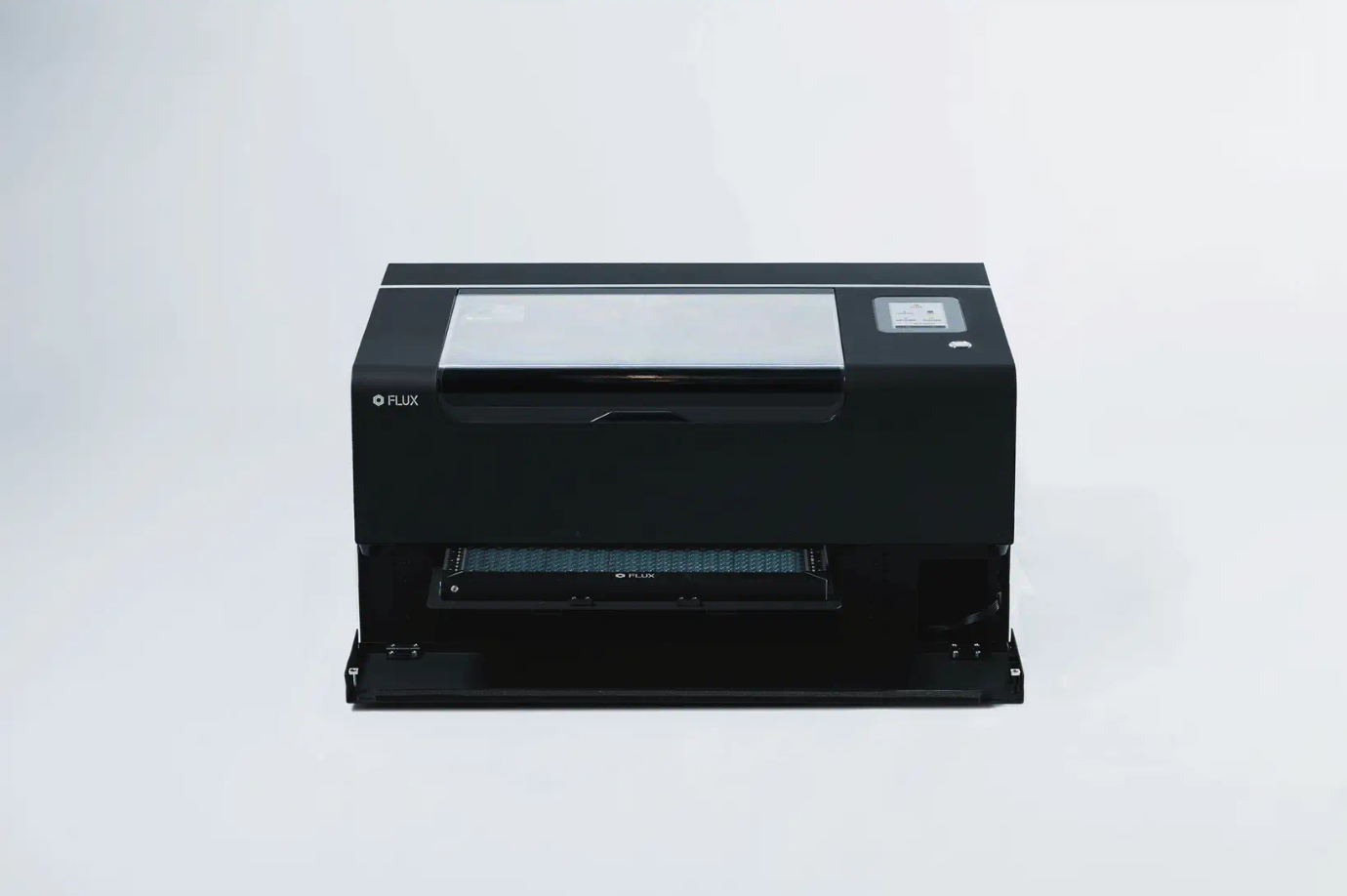

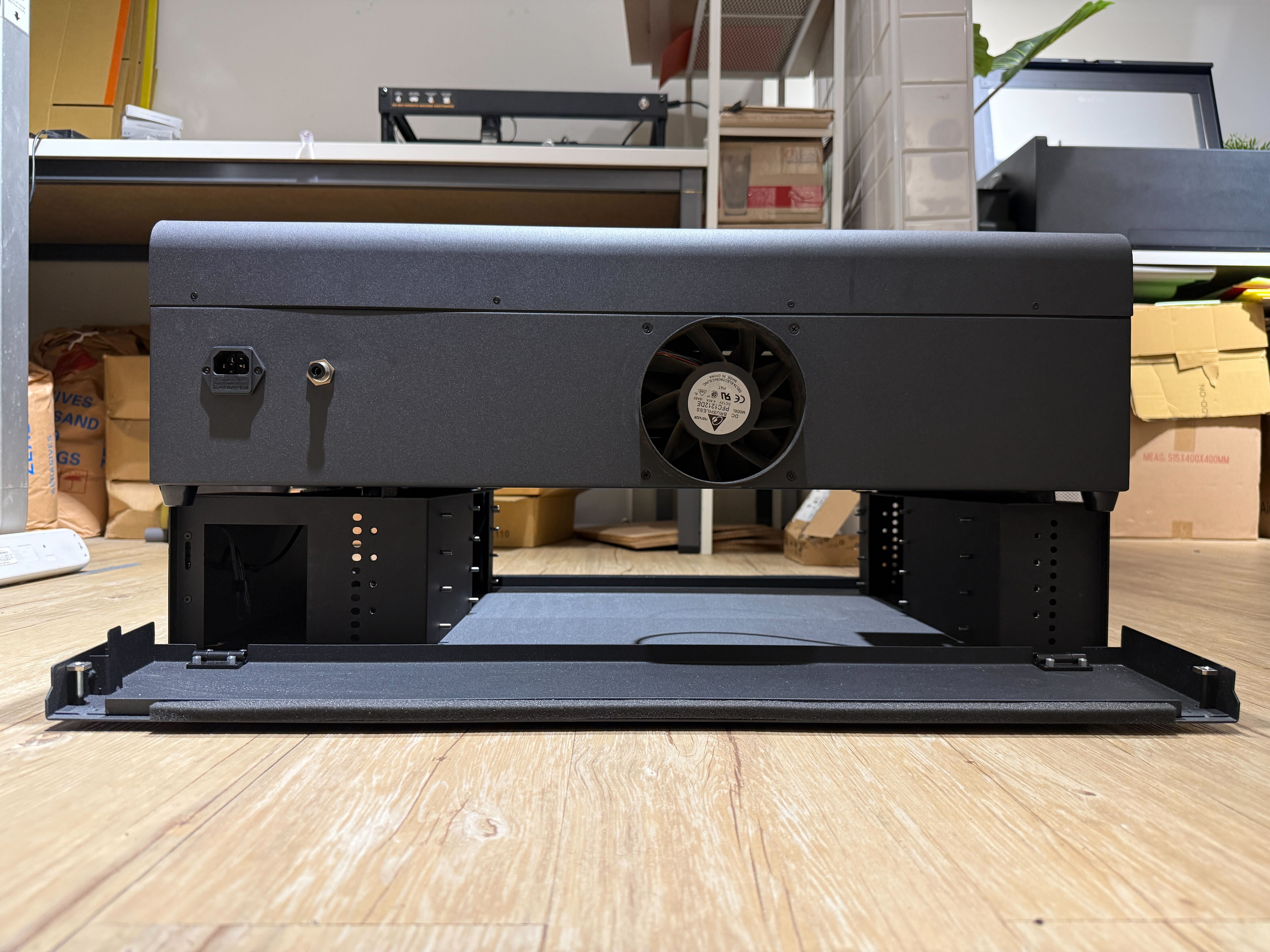

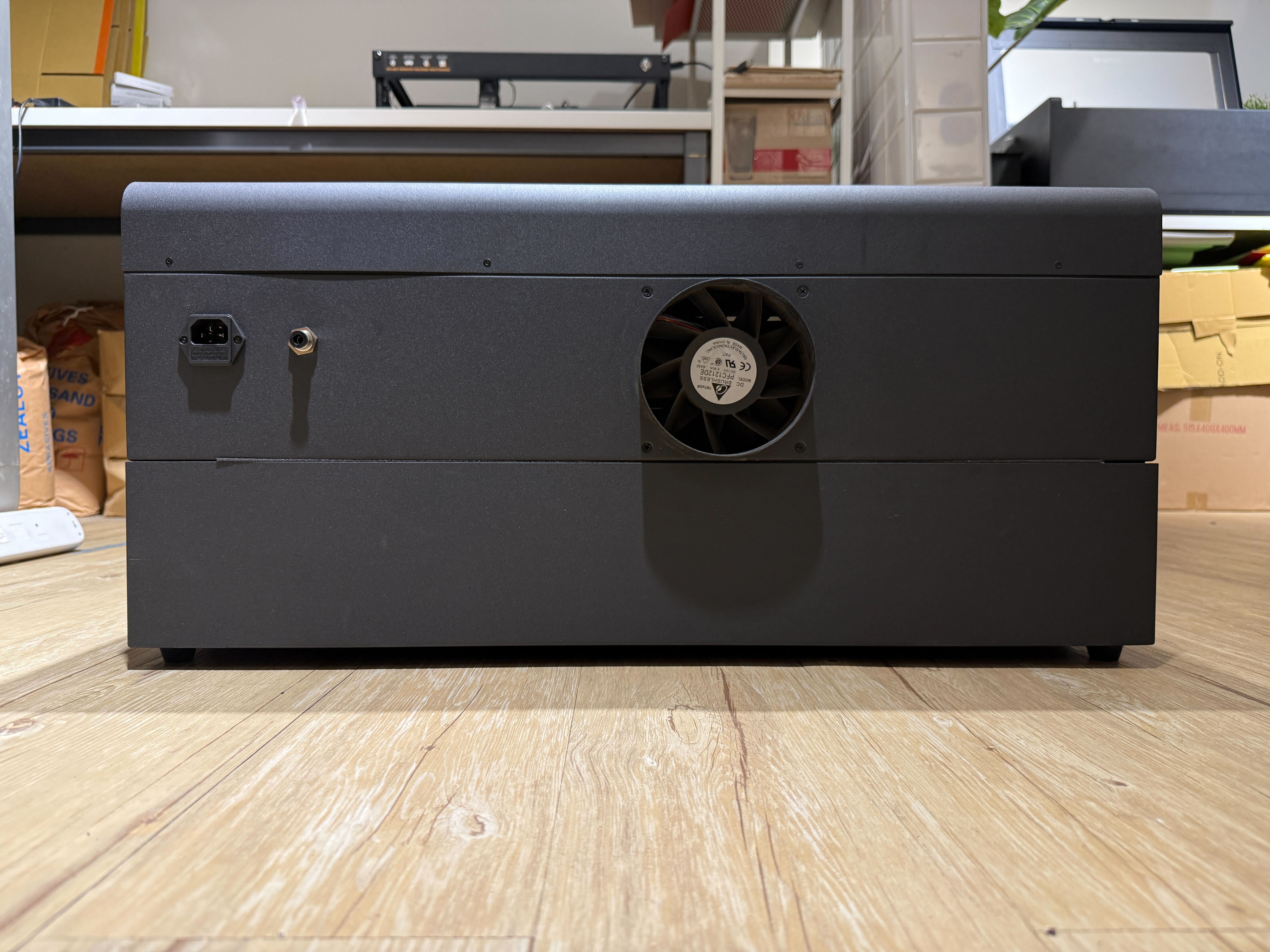

Läpivientikokoonpano Läpiviennitön kokoonpano







Käyttö luokan 1 olosuhteiden ulkopuolella

Jos FLUX beamo II -laitettasi ei käytetä luokan 1 olosuhteissa, olet vastuussa turvallisen käytön varmistamisesta. Toimitettu SOP ei mahdollista turvallista käyttöä luokan 4 olosuhteissa, joten LSO:n on laadittava SOP, joka mahdollistaa sen. Viime kädessä LSO on vastuussa sen määrittelystä, mitä tämä edellyttää, sekä sen kuvaamisesta ja valvomisesta kyseisen SOP:n avulla, ja laseroperaattori on vastuussa vaatimustenmukaisuuden ja turvallisen käytön varmistamisesta. Luokan 4 SOP:n keskeisiä elementtejä voivat olla:





  • Varoituskyltti
    Asianmukainen laserturvallisuuskyltti sijoitetaan sisäänkäynnille varoittamaan ihmisiä sisällä olevista vaaroista. FLUX on toimittanut esimerkkikyltin (alla).



  • Valo- ja visuaaliset merkkivalot
    Laitteen etupuolella oleva sisäänrakennettu LED-valo syttyy, kun laite käynnistetään, ja sisäänrakennettu värillinen kosketusnäyttö näyttää laitteen tilan. Nämä osoittavat, että laser on käytössä, siinä on virhe tai se on pois päältä.

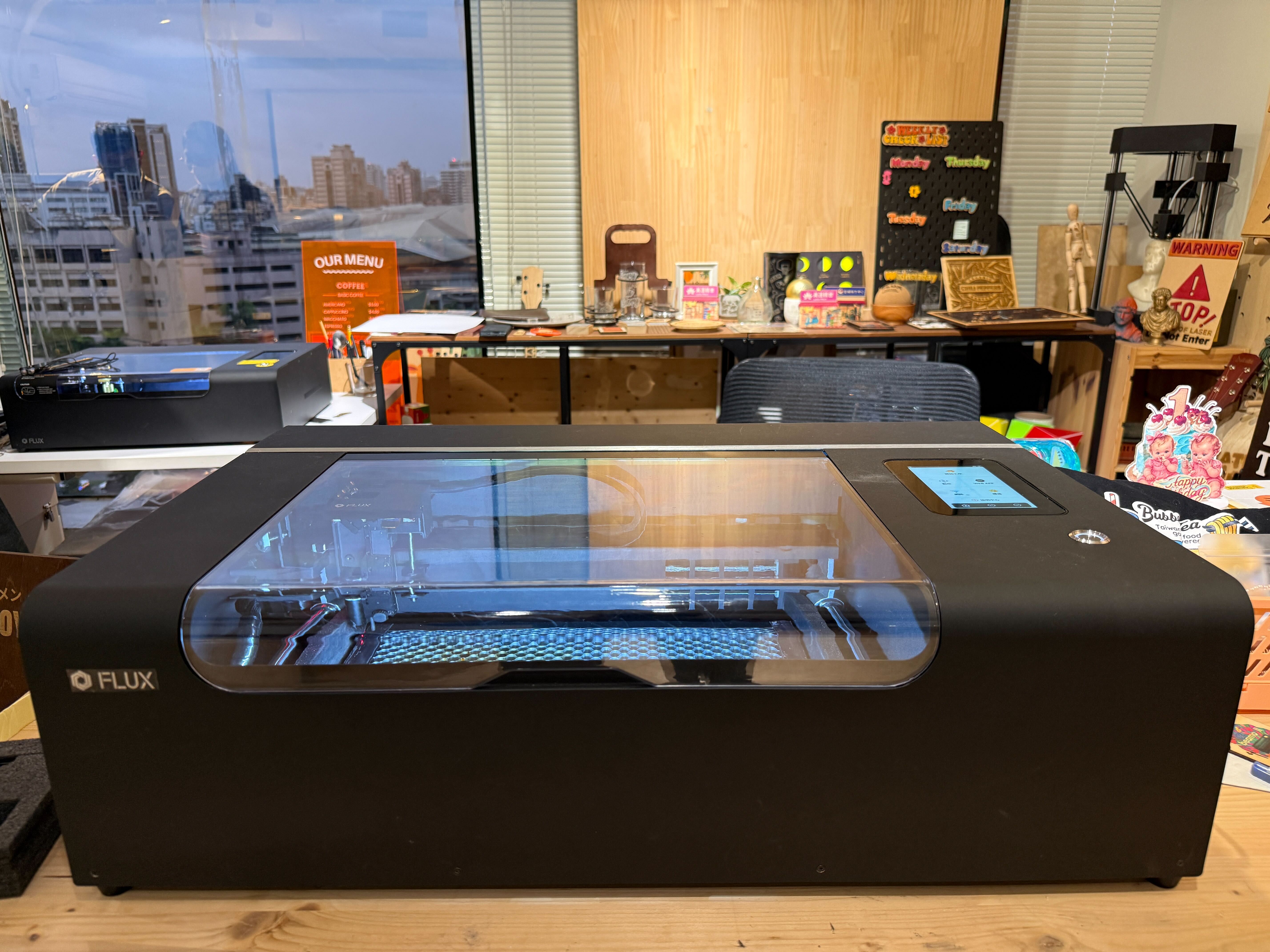

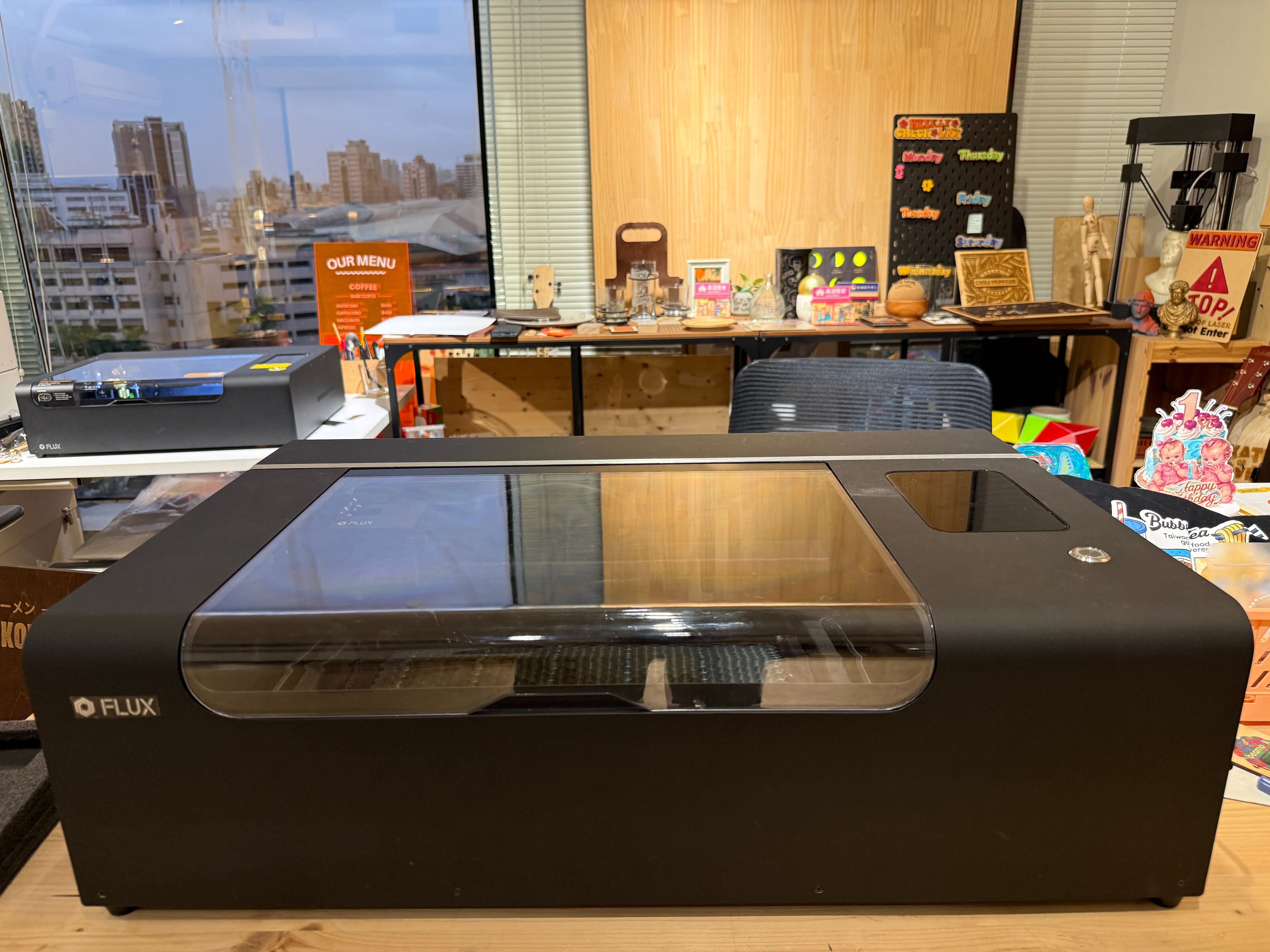

Laite käytössä Laite pois päältä





  • Laserin turvalukitus
    • Sisäänrakennetut fyysiset ovianturit tunnistavat oven tilan avattuna tai suljettuna. Laite toimii vain, kun ovi on täysin suljettu, mikä tarkoittaa, että se ei tuota lasersädettä oven ollessa auki. Lasertehtävän aikana, jos ovi avataan, laite pysähtyy välittömästi ja näytölle ilmestyy virheilmoitus, joka muistuttaa käyttäjää sulkemaan oven ja jatkamaan.

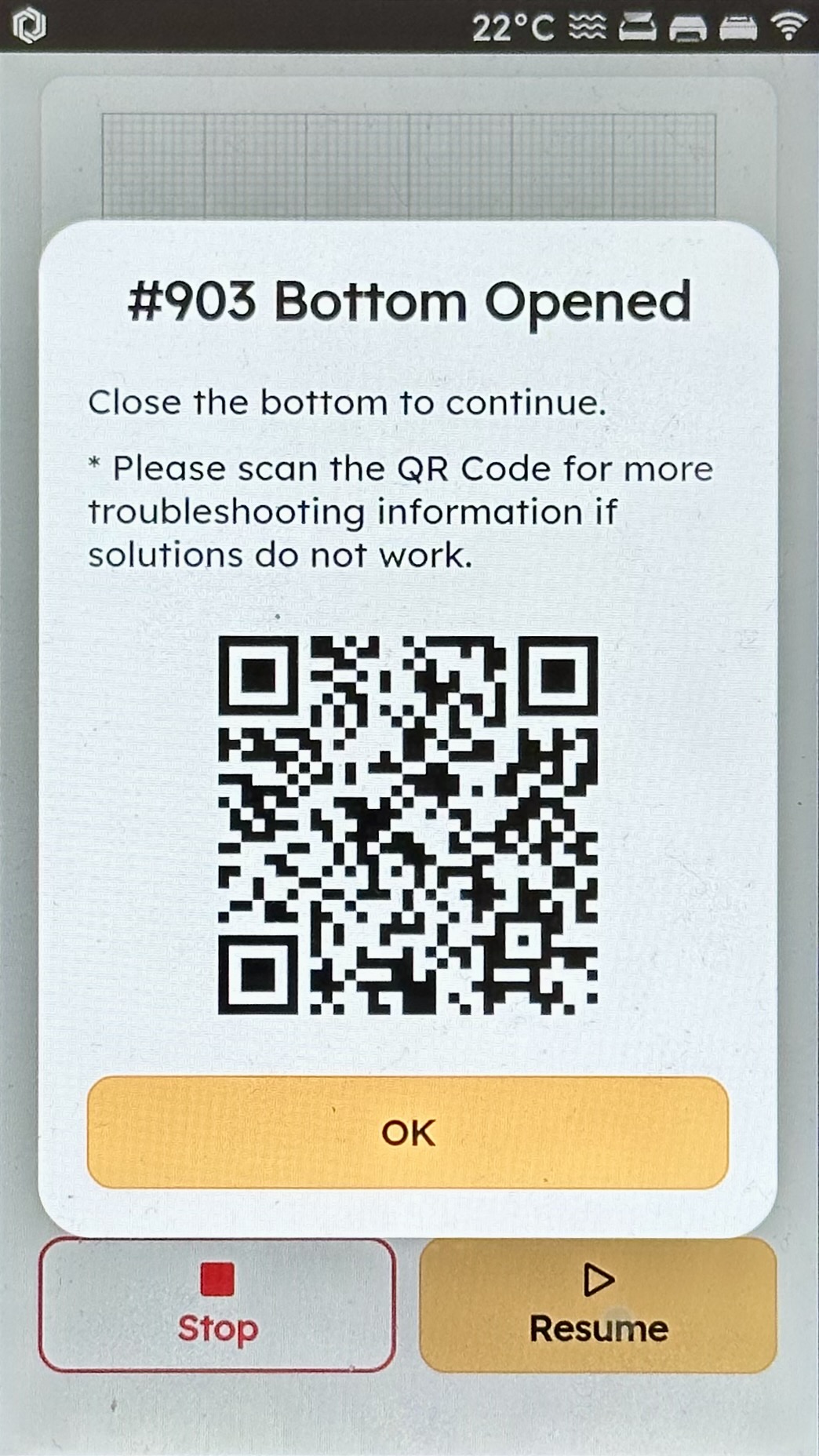

    • Toinen laitteen pohjassa oleva sisäänrakennettu anturi tunnistaa, onko jatkoalusta tai laitteen alkuperäinen pohjalevy asennettu oikein. Laite ei toimi, ellei jompikumpi ole asennettu oikein.

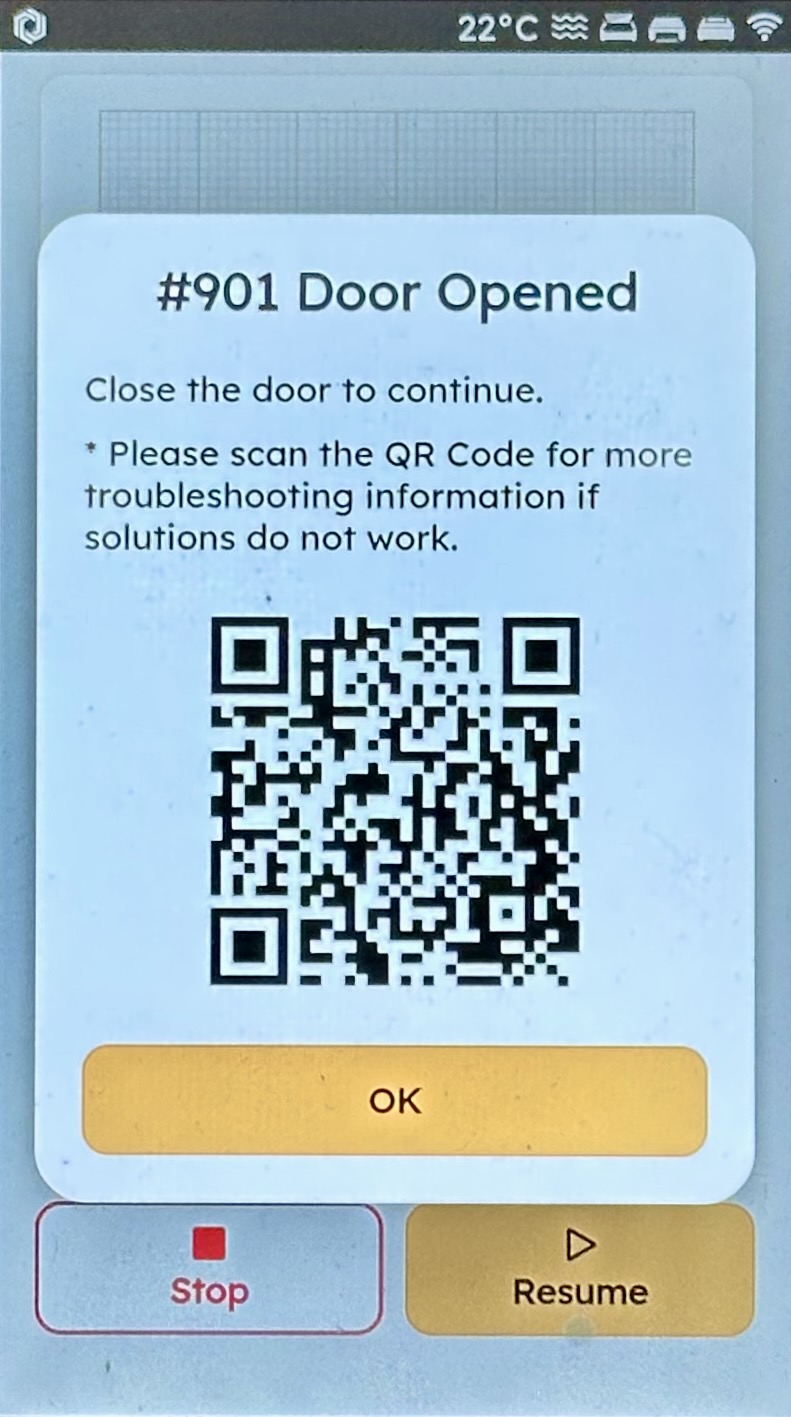

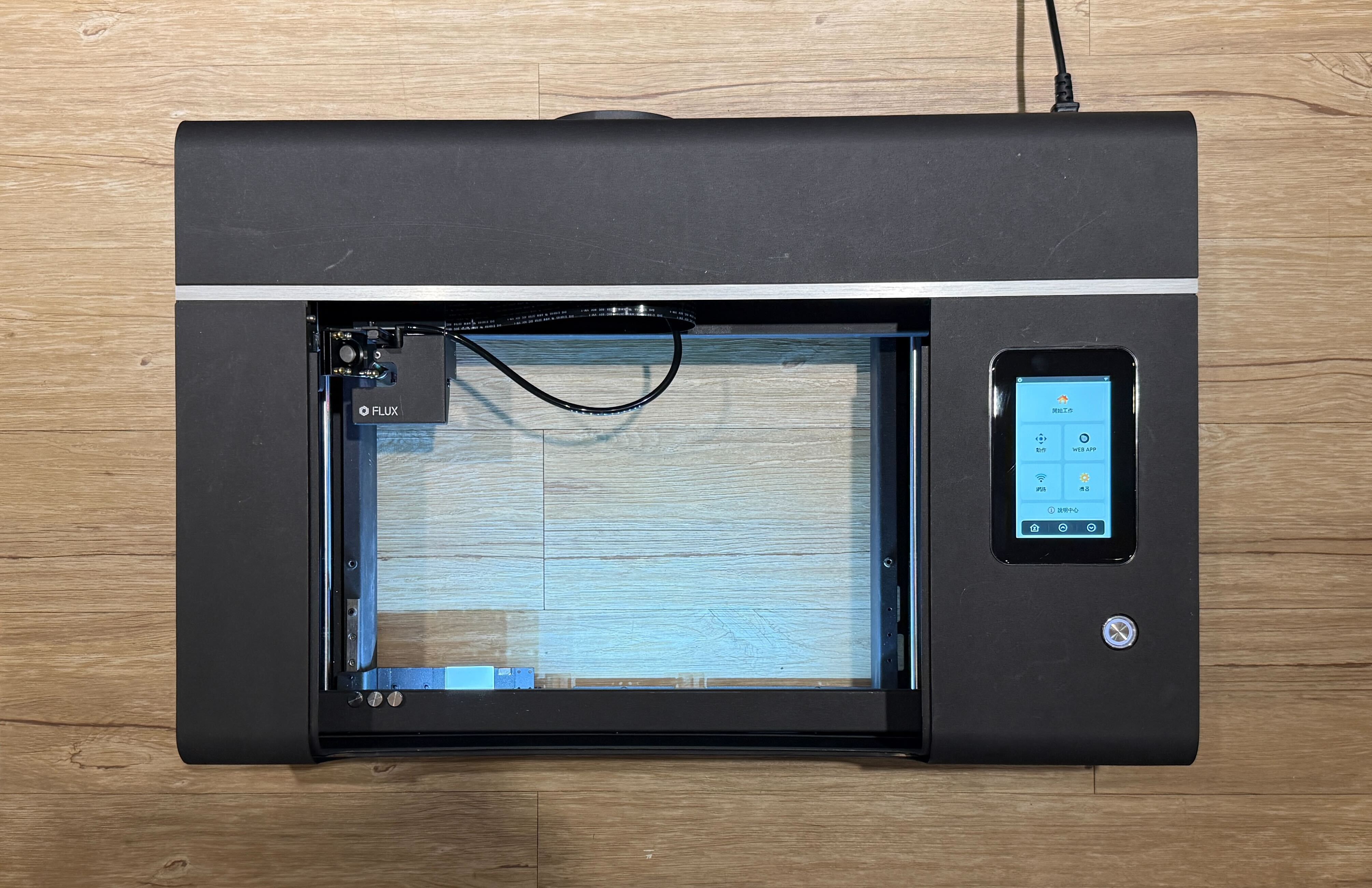

Ovi avattu Pohja avattu




IMG_3355 (1).jpeg IMG_3353.jpeg





Laserturvallisuusvastaavan vastuut:



LSO ja laserturvallisuusohjelmasi

ANSI Z136.1 kuvaa ohjeita turvallisuusohjelmalle, joka minimoi luokan 4 laserin, kuten FLUX beamo II:n, vaarat. Ensisijainen turvallisuusvastuu on laserturvallisuusvastaavaksi (LSO) nimetyllä henkilöllä. Tämä asiakirja on suunniteltu auttamaan sinua toimimaan yhden tai useamman FLUX beamo II -yksikön LSO:na. Se ei tarjoa riittävästi tietoa neuvomaan sinua toimimaan minkään muun laserin LSO:na.

LSO vahvistaa laserin luokituksen. LSO määrittää vaaratason ottamalla huomioon laserin yksityiskohdat ja laatii vakiotoimintaohjeen (SOP), joka määrittää, mitä hallintatoimenpiteitä (kuten lisäturvalukituksia, koulutusta ja suojalaseja) tulisi käyttää.

LSO on tämän jälkeen vastuussa muiden laserkäyttäjien auttamisesta ja kouluttamisesta, turvallisuusmääräysten noudattamisen varmistamisesta, mahdollisten vaarojen analysoinnista, turvavarusteiden tarjoamisesta, kaikkien säädösten noudattamisen varmistamisesta, mukaan lukien (Yhdysvalloissa) CDRH-, OSHA- ja osavaltion säädökset, sekä laserin käytön auditoinnista sen varmistamiseksi, että sitä käytetään turvallisesti.

Näiden vastuiden lisäksi LSO:n on myös suositeltava ja hyväksyttävä kylttejä, tarroja, suojavarusteita, tiloja, laitteita ja mahdollisia muutoksia, ylläpidettävä kirjanpitoa, hyväksyttävä laserjärjestelmän käyttö ja tutkittava mahdolliset onnettomuudet. LSO on viime kädessä vastuussa sen määrittämisestä, voidaanko laseria käyttää turvallisesti ja miten.



Vakiotoimintaohje

Vaaranarvioinnin perusteella LSO:n on laadittava vakiotoimintaohje (SOP), joka kuvaa vaarojen minimoimiseksi vaadittavat hallintatoimenpiteet. FLUX on myös laatinut esimerkin SOP:sta (alla), jota voit käyttää tai mukauttaa FLUX beamo II -laserturvallisuusohjelmaasi.



Tietoa lasereista ja laserturvallisuudesta:

Miten laserit eroavat muista

Laserit ovat ainutlaatuinen valonlähdetyyppi, joka eroaa tavanomaisesta valosta useilla tavoilla. Suurin osa valosta koostuu useista väreistä, jotka säteilevät eri suuntiin. Laservalo eroaa kuitenkin kolmella keskeisellä tavalla:

  1. Monokromaattinen valo
    Laservalo on monokromaattista, mikä tarkoittaa, että se koostuu yhdestä aallonpituudesta tai väristä. FLUX beamo II 30W CO2-laserleikkurissa laser toimii 10 600 nanometrin aallonpituudella, joka on infrapunaspektrissä ja näkymätön ihmissilmälle.
  2. Suunnattu valo
    Laservalo on erittäin suunnattua ja voi kulkea suoraan minimaalisella hajaantumisella. Tämä ominaisuus mahdollistaa tarkan leikkauksen ja kaivertamisen, jolloin beamo II saavuttaa korkean tarkkuuden jopa pitkillä etäisyyksillä.
  3. Koherentti valo
    Laservalo on koherenttia, mikä tarkoittaa, että sen aallot ovat synkronoituja ja kohdistettuja. Tämä koherenssi varmistaa, että säde pysyy keskittyneenä ja se voidaan tarkentaa hienoksi pisteeksi sovelluksiin, jotka vaativat suurta tarkkuutta, kuten 7 mm akryylin tai 5 mm puun leikkaamiseen.



Laserin tausta

Ensimmäinen koskaan luotu laser hyödynsi salamavaloa ja rubiinikiteen. Salamavalon energia vahvistui rubiinikiteen sisällä stimuloiden sitä lähettämään ionisoimatonta sähkömagneettista säteilyä 694 nanometrin aallonpituudella. Termi "LASER" sai alkunsa tästä uraauurtavasta kokeesta ja tulee sanoista Light Amplification through Stimulated Emission of Radiation.

Alun perin näitä lasereita kutsuttiin "kiinteän olomuodon" lasereiksi, koska niiden aktiiviset komponentit olivat kiinteitä kiteitä. Kiinteän olomuodon lasereiden kehittämisen jälkeen syntyivät kaasulaserit. Nämä muistuttavat neonvaloja, joissa sähkö virittää kaasua putkessa saaden sen hehkumaan. Erityisesti säädetyt peilit vahvistavat valoa ja ohjaavat lasersäteen ulos putkesta. FLUX beamo II 30W CO2 -laserleikkuri käyttää kaasulaseria, erityisesti hiilidioksidi (CO2) -laseria. Tämän tyyppinen laser toimii infrapuna-alueella 10 600 nanometrin aallonpituudella ja on ihanteellinen materiaalien leikkaamiseen ja kaivertamiseen korkean tehonsa ja tarkkuutensa ansiosta.

Viime aikoina on kehitetty diodilasereita. Diodilaserit ovat pienikokoisia laitteita, jotka on rakennettu samankaltaisesti kuin mikropiirit tai LEDit, ja ne muuntavat sähköenergian suoraan laservaloksi. Näitä lasereita löytyy yleisesti arkipäivän esineistä, kuten laserosoittimista. Vaikka diodilaserit ovat erittäin monikäyttöisiä, FLUX beamo II käyttää yksinomaan tehokasta CO2-laseriaan leikkaus- ja kaiverrussoveluksiin varmistaen optimaalisen suorituskyvyn raskaampiin tehtäviin, kuten puun, akryylin, nahan ja muiden materiaalien käsittelyyn.



Mittayksiköt

Laserin vaikutuksen kuvaamiseen käytetään neljää mittayksikköä.

Joule mittaa energiaa. Jos valaiset grammaa vettä, kunnes se absorboi 1 joulen energiaa, vesi lämpenee noin neljänneksen celsiusastetta.

Watti mittaa tehoa. Jos kytket yhden watin valon päälle sekunniksi, se tuottaa 1 joulen sinä aikana.

Joulea neliösenttimetriä kohden mittaa säteilyaltistusta. Jos kohdistat yhden watin valon neliösenttimetrin kokoiselle paperialueelle ja valaiset sitä sekunnin ajan, tuo yksi joule leviää paperille ja se lämpenee hieman, aivan kuten vesi. Jos kuitenkin kohdistat sen 1/100 osaan koosta, paperi saattaa kärventyä ja muuttua ruskeaksi.

Lopuksi, wattia neliösenttimetriä kohden mittaa irradianssia. Jos jatkat yhden watin valon kohdistamista paperiin, se lisää jatkuvasti joulea energiaa. Jos se on kohdistettu yhteen neliösenttimetriin, se lämpenee hitaasti. Jos se on kohdistettu 1/100 osaan koosta, paperi saattaa syttyä tuleen.



Lasersäteen vaarat

Lasersäteet voivat olla vaarallisia, koska laserin energia voi vahingoittaa silmiä ja ihoa. Jos FLUX beamo II -laitteesi pääinfrapunalaser osuu kudokseen, se kuumentaa kudosta. Tämä voi aiheuttaa vahinkoa sekä silmille että iholle. Riski on suurempi, jos laser on tehokkaampi, jos se on tarkemmin kohdistettu ja jos se pysyy yhdessä paikassa pidempään, joten kaikki nämä tekijät otetaan huomioon turvallisuutta arvioitaessa.

Lasersäde voi osua henkilöön kolmella tavalla. Ensinnäkin laser voidaan suunnata suoraan henkilöön. Toiseksi, 'spekulaarisessa heijastuksessa' laser voi heijastua henkilöä kohti. Kolmanneksi, 'diffuusissa heijastuksessa' laser osuu pintaan, joka ei ole peili, ja hajottaa valon kaikkiin suuntiin. Koska diffuusiheijastuksen valo on hajonnutta, se ei ole yhtä vaarallista kuin suora tai heijastunut valo - mutta intensiteetti saattaa silti olla riittävä aiheuttamaan vahinkoa.

Vaikka mikä tahansa kehon osa voi vahingoittua lasersäteestä, silmä on erityisen herkkä ja haavoittuvainen. Kaukainen infrapuna, kuten CO2-laserien säde, absorboituu silmän edessä olevaan sarveiskalvoon; siksi, toisin kuin monet muut laserit, se ei aiheuta vaaraa verkkokalvolle.



Laserin vaaraluokat

Laserit luokitellaan normaalin käytön aikana mahdollisesti esiintyvän säteilytason mukaan.

Luokan 1 laserit eivät pysty aiheuttamaan vammoja normaalikäytössä. Luokan 1M laserit ovat vastaavia, paitsi jos käytetään suurentavia optiikkoja. FLUX beamo II ilman läpivientikokoonpanoa on luokan 1 laser.

Luokan 2 laserit eivät pysty aiheuttamaan vammoja alle 0,25 sekunnissa. Luokan 2M laserit ovat vastaavia, paitsi jos käytetään suurentavia optiikkoja.

Luokan 3R laserit ovat lievästi vaarallisia, jos säde suunnataan silmään. Luokan 3B laserit ovat vaarallisia, jos säde suunnataan silmään, mutta eivät yleensä aiheuta silmävaaraa, jos säde on siroava.

Luokan 4 laserit ovat silmä- ja ihovaarallisia sekä suorassa että siroavassa altistuksessa. FLUX beamo II läpivientikokoonpanolla on luokan 4 laser.



Lasersäädökset

Yhdysvalloissa laservalmistajia, kuten FLUX, sääntelee Center for Devices and Radiological Health (CDRH), ja niiden on noudatettava liittovaltion lakeja 21 CFR 1040.10 ja 1040.11. Monissa muissa maissa (mutta ei Yhdysvalloissa) sekä laservalmistajien että laserin käyttäjien on noudatettava IEC60825-standardia.

ANSI Z136.1 on vapaaehtoinen standardi, joka kuvaa laserien turvallista käyttöä. OSHA (Yhdysvaltain liittovaltion laki, joka koskee työpaikkoja mutta ei yksityiskoteja) edellyttää ANSI-standardin mukaista turvallisuusohjelmaa.

CDRH edellyttää, että luokan 4 laserlaitteissa on määritelty joukko turvaominaisuuksia.

FLUX beamo II:n kotelo estää pääsyn liialliseen lasersäteilyyn ja toimii suojakotelona. Turvalukitukset poistavat laserin käytöstä, jos kansi avataan.

FLUX Software Beam Studio -tilisi salasana ja kosketusnäytön valinnainen salasana-asetus toimivat FLUX beamo II:n pääavainohjauksena, joka estää luvattoman laserin käytön.

FLUX beamo II:n värillinen kosketusnäyttö toimii emissioindikaattorina; se näyttää tarkan laitteen tilan ja ilmaisee, onko laservalo päällä.

Ohjaimet on sijoitettu siten, että laseraltistussuojausta ei tarvita niiden käyttämiseen, ja kaikki katseluoptiikat rajoittavat altistuksen luokan 1 tasolle.

Laitteessa on myös tiettyjä Yhdysvaltain ja tiettyjen kansainvälisten lakien edellyttämiä tarroja.

Muita lasersäädöksiä saattaa olla maastasi, osavaltiostasi ja jopa kaupungistasi riippuen, ja säädökset voivat muuttua. Nämä tiedot on tarkoitettu auttamaan sinua luomaan ANSI Z136.1:n mukaisen turvallisuusohjelman, mutta ne eivät voi neuvoa sinua lakien noudattamisessa.



Muut kuin säteeseen liittyvät vaarat

FLUX beamo II saattaa altistua lisävaaroille. Vaarojen minimoimiseksi käytä FLUX beamo II:ta aina käyttöoppaan mukaisesti ja noudata kaikkia Beam Studion ohjeita.



Sähkö

FLUX beamo II käyttää 100V-240V - DC24 verkkolaitetta. Turvatoimintojen, toimintojen tai antureiden ohittaminen, laserin käyttäminen vaurioituneella kotelolla, luvaton huolto tai muu käyttöohjeen vastainen käyttö voi altistaa sinut vaarallisille ja jopa hengenvaarallisille jännitteille.



Laserin tuottamat ilman epäpuhtaudet

Käytettäessä laseria materiaalien käsittelyyn voi syntyä erilaisia vaarallisia ilman epäpuhtauksia. Ilma on suodatettava näiden epäpuhtauksien poistamiseksi. Noudata FLUX beamo II -käyttöohjetta varmistaaksesi, että kaikki poistoilma joko käsitellään asianmukaisesti tai johdetaan ulos, missä se voi turvallisesti haihtua.



Prosessin ionisoitumaton säteily

Metallien laserkäsittely voi vapauttaa ultraviolettivaloa. Jos FLUX beamo II tuottaa kirkasta valoa, jota ei voi mukavasti katsoa, käännä katseesi pois.



Sivuvaikutuksena syntyvä ionisoitumaton säteily

Lasersäteen tuottava materiaali voi lähettää haitallisia määriä UV- ja/tai IR-valoa. FLUX beamo II on testattu sen varmistamiseksi, että haitallisia tasoja ei esiinny kotelon ulkopuolella tai kannen läpi katsottaessa.





FLUX beamo II -laserturvallisuusohjelma


SOVELTAMISALA

Tämä ohjelma koskee FLUX beamo II -laseria jota käyttää FLUX beamo II:n omistaja. Tämä ohjelma perustuu standardin ANSI Z136.1-2014 ohjeistukseen, American National Standard for Safe Use of Lasers. Tämän ohjelman asianmukainen toteuttaminen varmistaa, että laseraltistukset pysyvät aina suurimman sallitun altistuksen (MPE) raja-arvojen alapuolella.



LASERTURVALLISUUSVASTAAVA

Laserturvallisuusvastaavaksi (LSO) nimetyn henkilön vastuulla ja valtuuksilla on varmistaa tämän ohjelman noudattaminen. Laserturvallisuusvastaavan tulee:

  • Suorittaa vaarojen arvioinnit FLUX beamo II -laserille
  • Määrittää FLUX beamo II -laserin hallintatoimenpiteet ja varmistaa niiden toteutus
  • Hyväksyä menettelytavat, työohjeet, suojavarusteet, kyltit ja merkinnät
  • Varmistaa, että kaikki laserhenkilöstö saa asianmukaisen turvallisuuskoulutuksen
  • Valvoa ohjelmaa ja varmistaa sen noudattaminen
  • Ohjelmien kirjanpidon ylläpito

LSO:lla on lopullinen päätösvalta FLUX beamo II -laserin valvontatoimenpiteiden määrittämisessä ja hän voi hyväksyä vaihtoehtoisia toimenpiteitä, kun ne ovat LSO:n arvion mukaan asianmukaisia. FLUX beamo II -laseria saa käyttää vain LSO:n luvalla. LSO:lla on valtuudet keskeyttää lasertoiminnot milloin tahansa.



LASERLUOKAT

Luokka 1 laserjärjestelmät eivät pysty tuottamaan haitallisia säteilytasoja normaalikäytössä ja ne on vapautettu kaikista valvontatoimenpiteistä. Luokan 1 laserjärjestelmät voivat sisältää korkeamman luokan lasereita ja voivat aiheuttaa laservaaroja, jos niitä käytetään turvalukitukset ohitettuina. Vain valtuutettu henkilöstö saa käyttää luokan 1 laserjärjestelmiä turvalukitukset ohitettuina. Luokan 1 laserjärjestelmien käyttäjien, joissa on sisäänrakennettu luokan 3B tai luokan 4 laser, tulee saada laserturvallisuusperehdytys.



Luokka 1M laserjärjestelmät eivät pysty tuottamaan vaarallisia altistusolosuhteita normaalikäytössä, ellei sädettä katsota optisilla instrumenteilla. Luokan 1M laserjärjestelmien käyttäjien tulee saada laserturvallisuusperehdytys.



Luokka 2 laserjärjestelmät lähettävät vain näkyvää valoa teholtaan enintään 1 milliwatti. Normaali väistämisreaktio kirkkaaseen valoon on riittävä suoja. Luokan 2 laserin säteeseen tuijottaminen on vaarallista. Luokan 2 laserjärjestelmien käyttäjien tulee saada laserturvallisuusperehdytys.



Luokka 2M laserjärjestelmät lähettävät vain näkyvää valoa. Normaali väistämisreaktio kirkkaaseen valoon on riittävä suoja paljaalla silmällä katsottaessa. Säteen katsominen optisilla apuvälineillä on kuitenkin mahdollisesti vaarallista. Luokan 2M laserjärjestelmien käyttäjien tulee saada laserturvallisuusperehdytys.



Luokka 3R laserjärjestelmät ovat mahdollisesti vaarallisia tietyissä katseluolosuhteissa, mutta todellisen vamman todennäköisyys on pieni ja turvallisen käytön valvontatoimenpiteet ovat yksinkertaisia. Useimmat laserosoittimet kuuluvat tähän luokkaan. Luokan 3R laserjärjestelmien käyttäjien tulee saada laserturvallisuusperehdytys. (Useimmat aiemmin luokkaan 3a luokitellut laserit kuuluvat tähän kategoriaan.)



Luokka 3B laserjärjestelmät ovat silmävaaroja suoralle säteelle altistumisessa ja peiliheijastuksissa, jopa hetkellisessä altistumisessa, mutta diffuusit heijastukset eivät yleensä ole vaarallisia. Luokan 3B laserjärjestelmiä saa käyttää vain valtuutettu henkilöstö laservalvotuilla alueilla. Luokan 3B laserjärjestelmien käyttäjien tulee saada hyväksytty laserturvallisuuskoulutus.



Luokka 4 laserjärjestelmät ovat silmä- ja ihovaaroja suoralle säteelle altistumisessa, peiliheijastuksissa ja diffuuseissa heijastuksissa. Ne ovat myös palovaara ja voivat tuottaa laserin synnyttämiä ilman epäpuhtauksia. Luokan 4 laserjärjestelmiä saa käyttää vain valtuutettu henkilöstö laservalvotuilla alueilla. Luokan 4 laserjärjestelmien käyttäjien tulee saada hyväksytty laserturvallisuuskoulutus. Luokan 4 laserin käyttöön vaaditaan kirjallinen vakiotoimintaohje (SOP). FLUX beamo II läpivientikokoonpanolla on luokan 4 laser.



KOULUTUSVAATIMUKSET

Luokan 1 olosuhteissa käytettäessä kaikkien käyttäjien tulee lukea ja noudattaa turvallisuuskäsikirjaa ja FLUX-ohjelmistoa, Beam Studiota. Luokan 4 olosuhteissa käytettäessä vaaditaan lisälaserturvallisuuskoulutus, jonka LSO:n tulee valmistella ja hallinnoida.

Jos paikalla on sivullisia, lapsia tai jos FLUX beamo II -laseria käytetään julkisessa tilassa, jossa kouluttamattomia henkilöitä voi olla läsnä, läpiviennin ja laajennusalustan etu- ja takakannet on suljettava tiiviisti.



VALVONTATOIMENPITEET

LSO määrittää FLUX beamo II -laservalvotun alueen vaatimukset. LSO:n FLUX beamo II -laservalvotulle alueelle asettamat vähimmäisvaatimukset ovat:

  • Sisäänkäynnin valvonta sallii vain valtuutetun henkilöstön tai hyväksyttyjen tarkkailijoiden pääsyn FLUX beamo II -laservalvonta-alueelle tarvittaessa. (Hallinnolliset valvontatoimenpiteet ovat hyväksyttäviä.)
  • Lasersuojalasit ovat saatavilla ja niitä käytetään FLUX beamo II -laserin SOP:n mukaisesti.
  • Säteen hallinta (esteet ja säteen pysäyttimet) laservaarojen rajoittamiseksi valvotulla alueella.
  • Kirjallinen SOP FLUX beamo II -laserille.
  • FLUX beamo II -laserin käyttäjien koulutus.



SUOJALASIKÄYTÄNTÖ

Lasersuojalaseja ei normaalisti vaadita FLUX beamo II -laserin käytössä, kun laite toimii luokan 1 olosuhteissa SOP:n mukaisesti. LSO vaatii suojalasien käyttöä tai hyväksyy laserin käytön ilman suojalaseja LSO:n suorittaman vaaranarvioinnin perusteella, tai LSO voi delegoida tämän vastuun.



LASERIN PARISSA TYÖSKENTELEVIEN TYÖNTEKIJÖIDEN VASTUUT

Työntekijöiden, jotka työskentelevät FLUX beamo II -laserin kanssa säteen ollessa paljastettuna, tulee:

  • Käynnistää tai työskennellä laserien kanssa vain siihen valtuutettuna.
  • Noudattaa laserturvallisuussääntöjä ja työmenetelmiä.
  • Ilmoittaa esimiehelleen tai LSO:lle mahdollisesta onnettomuudesta, loukkaantumisesta tai epäillystä vaaratilanteesta.

LASERTURVALLISUUSAUDITOINTI

Laserturvallisuusvastaavan määrittämin väliajoin FLUX beamo II -laserille suoritetaan turvallisuusauditointi:

  1. Laite tarkastetaan silmämääräisesti vaurioiden varalta.
  2. Käyttöoppaan uusin käyttäjäversio luetaan uudelleen.
  3. Laser käynnistetään ja kansi avataan sen varmistamiseksi, että ovianturit keskeyttävät toiminnan oikein.
  4. Laserturvallisuusohjelma tarkistetaan sen varmistamiseksi, että ohjelma on ajantasainen ja vaatimustenmukainen.

Auditoinnista laaditaan pöytäkirja, joka tulostetaan, allekirjoitetaan, päivätään ja säilytetään.



ASIAKIRJAT

LSO:n on ylläpidettävä asiakirjoja, jotka dokumentoivat laserturvallisuusohjelman. Näihin asiakirjoihin kuuluvat:

  • FLUX beamo II -laserin laserriskianalyysiselosteet
  • Luettelo käyttäjistä, jotka on koulutettu ja joilla on käyttöoikeus FLUX beamo II -laseriin
  • FLUX beamo II -laserin vakiokäyttöohjeet
  • Vaihtoehtoisten laserin turvatoimenpiteiden hyväksynnät, mikäli toteutettu
  • Laserturvallisuusauditoinnin tarkistuslista



FLUX beamo II -laserin vakiokäyttöohje (SOP)

Soveltamisala: Tämä SOP koskee FLUX beamo II -laserin normaalia käyttöä valmistajan määrittämällä tavalla.

  1. Järjestelmän kuvaus
    Kolmiakselinen lasermateriaalinkäsittelyjärjestelmä. Tämä luokan 4 laserjärjestelmä käytetään yleensä luokan 1 olosuhteissa (ANSI Z136.1, 4.4.2.7.2.1).
    1. Aallonpituus: 10,600 nm
    2. Maksimiteho: 30W
    3. Käyttötila: Jatkuva aalto
    4. Säteen halkaisija: 0.15 ~ 0.2 mm
    5. Säteen hajaantuminen: 4 mrad (M2 =1)
  2. Mahdolliset vaarat
    1. Silmävaara suorasta, heijastuneesta tai sironneesta säteilystä.
    2. Ihovaara ja palovaara.
    3. Sähkövaara virtalähteen sisällä.
    4. Laserin tuottamat ilman epäpuhtaudet.
  3. Valvontatoimenpiteet
    1. LSO sallii fyysisen pääsyn laserille vain käyttäjille, jotka on rekisteröity FLUX-ohjelmistoon Beam Studioon ja jotka ovat siten saaneet turvallisen käytön opastuksen.
    2. Kaikkien FLUX beamo II -laserin käyttäjien on aina noudatettava käyttöohjetta ja kaikkia FLUX-ohjelmiston Beam Studion ohjeita.
    3. FLUX beamo II -laseria tulee käyttää luokan 1 olosuhteissa ANSI Z136.1, 4.4.2.7.2.1 mukaisesti (viite: Vaaranarviointi-raportti). Luokan 1 olosuhteet katsotaan täytetyiksi, kun toimitaan seuraavien ohjeiden mukaisesti.
      1. Laserjärjestelmää tulee käyttää siten, että kaikki valmistajan turvaominaisuudet ovat täysin toiminnassa.
      2. Kun läpivientitoiminto ei ole käytössä, beamo II -laajennusalusta tulee vaihtaa takaisin ei-läpivientikokoonpanoon.
      3. Läpivientitoimintoa käytettäessä ovianturit ja pohja-anturit on tarkistettava ennen tehtävän aloittamista.
    4. Pidä silmäsi poissa läpivientiaukoista, jos et käytä silmäsuojaimia.
    5. Pidä kaikki palavat materiaalit, työkalut ja heijastavat pinnat poissa säteen kulkureitiltä. Varmista, että tiedät missä säde on ja pysy poissa sen tieltä.
    6. Verkkolaitteen sisälle pääsyä vaativat työt saa tehdä vain valmistaja, ei poikkeuksia.
    7. Huolto tulee suorittaa, kun laserjärjestelmä on sammutettu.
    8. Normaalisti toimiessaan poistojärjestelmä poistaa laserin tuottamat ilman epäpuhtaudet ja pitää niiden tasot vaarattomina ja ärsyttämättöminä.
  4. Vaadittu koulutus:
    Luokan 1 olosuhteissa käytettäessä kaikkien käyttäjien tulee lukea ja noudattaa turvallisuuskäsikirjaa ja FLUX-ohjelmistoa, Beam Studiota. Luokan 4 olosuhteissa käytettäessä vaaditaan lisälaserturvallisuuskoulutus, jonka LSO:n tulee valmistella ja hallinnoida.
  5. Hätälääkintäapua varten soita             .
  6. Ilmoita kaikista vaaratilanteista LSO:lle.
  7. Valtuutettu henkilöstö
    Seuraavat henkilöt ovat valtuutettuja käyttämään tätä järjestelmää:
    ___________________________________
    ___________________________________
    ___________________________________
    ___________________________________
    ___________________________________


Huomautukset:

Lasersuojalasien pahin mahdollinen optisen tiheyden (OD) vaatimus on 3,67. Laservalmistajan toimittamien suojalasien luokitus on vähintään OD 4. Altistumisaika, jota käytetään OD:n määrittämiseen, on ANSI:n oletusaika tahattomalle altistumiselle, joka on 10 sekuntia.

Kun kaikki valmistajan turvaominaisuudet toimivat täysin ja laseria käytetään SOP:n mukaisesti, ainoa mahdollinen altistumislähde, joka ylittää suurimman sallitun altistumisen (MPE), on diffuusi heijastus, joka voi sirottaa laserlähdön läpivientaukon kautta. Tässä analyysissä käytetään erittäin varovaisia oletuksia. Käytetty altistumisaika on 600 sekuntia, mikä olettaa tahallista katselua. Sirotetun tehon oletetaan olevan 45 wattia, mikä on ehdoton pahimman tapauksen arvo. Katselukulman oletetaan olevan 80 astetta. Suuremmat katselukulmat luovat pienemmän vaaraetäisyyden. Katselukulma on tässä tapauksessa lähempänä 85 astetta tai enemmän, joten varovainen oletus on 80 astetta. Näillä oletuksilla diffuusi nimellinen vaaravyöhyke (NHZ) on noin 5 senttimetriä eli hieman alle 2 tuumaa. Tämä NHZ on merkityksetön. SOP:n mukaisesti käytettynä laserjärjestelmä täyttää ANSI 4.4.2.7.2.1 -vaatimuksen luokan 1 olosuhteissa tapahtuvalle käytölle.

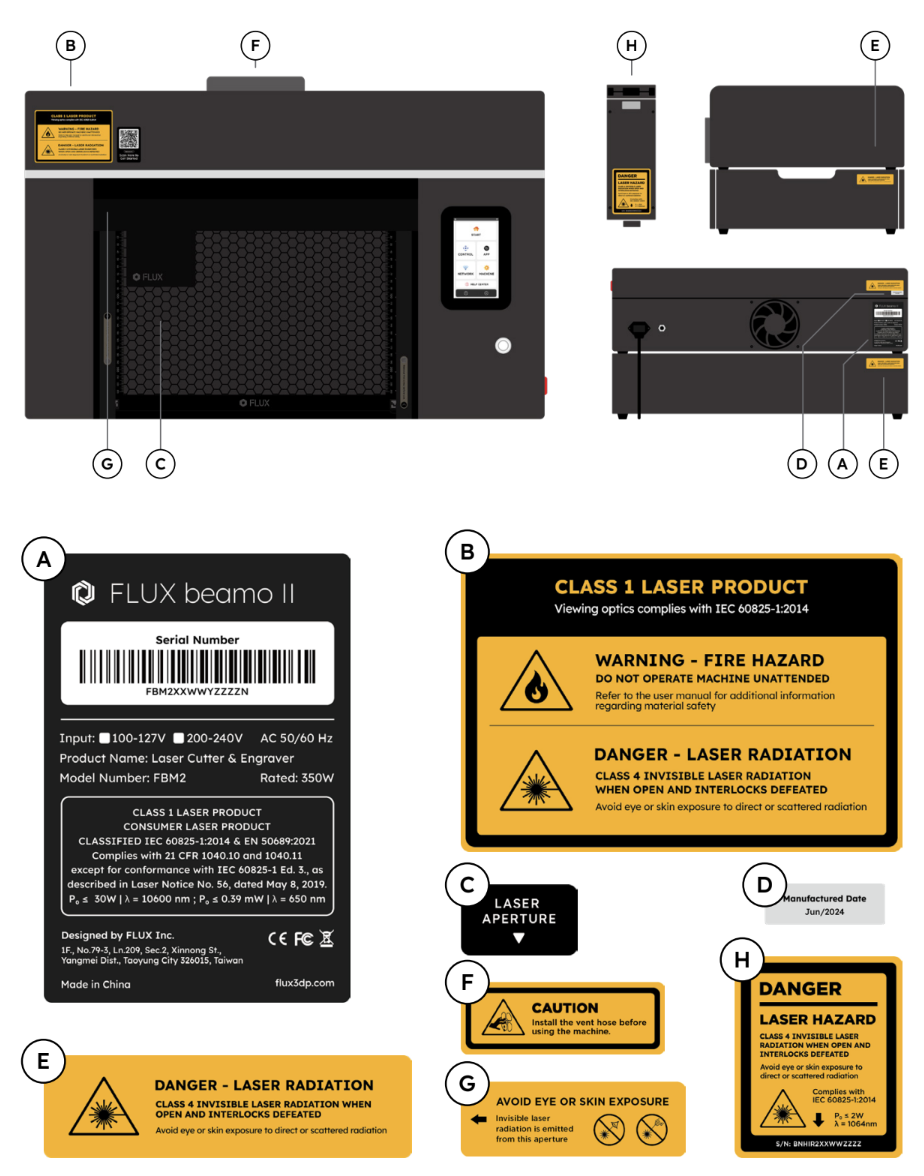

Varoitusmerkki





Vastuuvapauslauseke:

Tämä koulutusdokumentti perustuu olemassa oleviin haettavissa oleviin asiakirjoihin, mukaan lukien mutta ei rajoittuen 21 CFR Part 1040.10, 1040.11, ANSI Z136.1 -standardi - Ohjeistus turvallisen laserohjelman toteuttamiseen, OSHA, U.S. Occupational Safety and Health Alliance, U.S. Laser Protocol: the Laser Regulators ja Center for Devices and Radiological Health sekä muut edellä mainittujen virastojen tämän asiakirjan laatimishetkellä julkaisemat julkisesti saatavilla olevat asiakirjat ja standardit. Näiden organisaatioiden julkaisemat ja julkisesti saatavilla olevat asiakirjat ja standardit on otettu huomioon, samoin kuin joidenkin laserturvallisuusasiantuntijoiden julkisesti saatavilla olevat kurssit ja esitykset. Tämän asiakirjan lopullinen tulkintaoikeus kuuluu FLUX:lle.
