Kuvaus

Tämä opas selittää, kuinka LightBurn konfiguroidaan FLUX HEXA RF:lle, kuinka sisäänrakennettu USB-kamera yhdistetään, kuinka kameran linssi kalibroidaan LightBurnin AprilTags-kuviolla ja kuinka kameran esikatselu kohdistetaan koneen työtilaan.

Alla oleva menettely ja arvot on vahvistettu LightBurn Pro 2.1.03 -versiolla. Valikkojen nimet saattavat vaihdella hieman muissa LightBurn-versioissa.

Tärkeää: Suorita laitteen asennus ennen kameran kalibrointia. Pidä kalibrointikuvio tasaisena, varmista, että jokainen AprilTag näkyy kokonaan, ja käytä omassa HEXA RF:ssäsi näkyvää IP-osoitetta. IP-osoite 192.168.1.247, joka näkyy tässä oppaassa, on vain esimerkki testikoneesta.

Vaihe 1

Valmistele kone, tietokone ja materiaalit

Ennen kalibrointivelhon avaamista valmistele seuraavat:

Tietokone, johon on asennettu LightBurn.
Verkkoyhteys HEXA RF:ään ja USB-yhteys HEXA RF -kameraan.
Tulostettu LightBurnin AprilTags-linssikalibrointikuvio. Tulosta se 100 % koossa ilman sovitusta tai koon muuttamista.
(Sinua opastetaan tulostamaan AprilTags-linssikalibrointikuvio seuraavissa vaiheissa.)
Neljä tasaista, vaaleaa 3 mm:n puulevyä työtilan kohdistusta varten.
HEXA RF:n laiteohjelmistoversio on v6.5.0 tai uudempi.

Vaihe 2

Luo uusi HEXA RF -laite LightBurniin

Avaa LightBurn. Laser -paneelissa, napsauta Laitteet, ja valitse sitten vaihtoehto laitteen luomiseksi manuaalisesti. Kun ohjattu uuden laitteen luontitoiminto kysyy ohjainta, valitse GRBL ja napsauta Seuraava.

Vaihe 3

Valitse verkkoyhteysmenetelmä

GRBL-yhteystapaa varten valitse Ethernet tai Wifi/TCP. Napsauta Seuraava.

Varmista, että tietokone ja HEXA RF ovat samassa verkossa ennen jatkamista.

Vaihe 4

Syötä HEXA RF:n IP-osoite

Etsi HEXA-laitteesi IP-osoite kosketusnäytöltä.
(Jos laitteesi ei ole muodostanut WIFI-yhteyttä, katso tämä article yhteyden muodostamiseksi.)

Syötä HEXA RF:n nykyinen IP-osoite ja napsauta sitten Seuraava. Etsi laitteen IP-osoite HEXA RF:n verkkotietonäytöltä.

Testilaitteessa käytettiin osoitetta 192.168.1.247. Tämä on vain esimerkki; syötä omalle laitteellesi määritetty osoite.

Vaihe 5

Aseta laitteen nimi ja työtilan koko

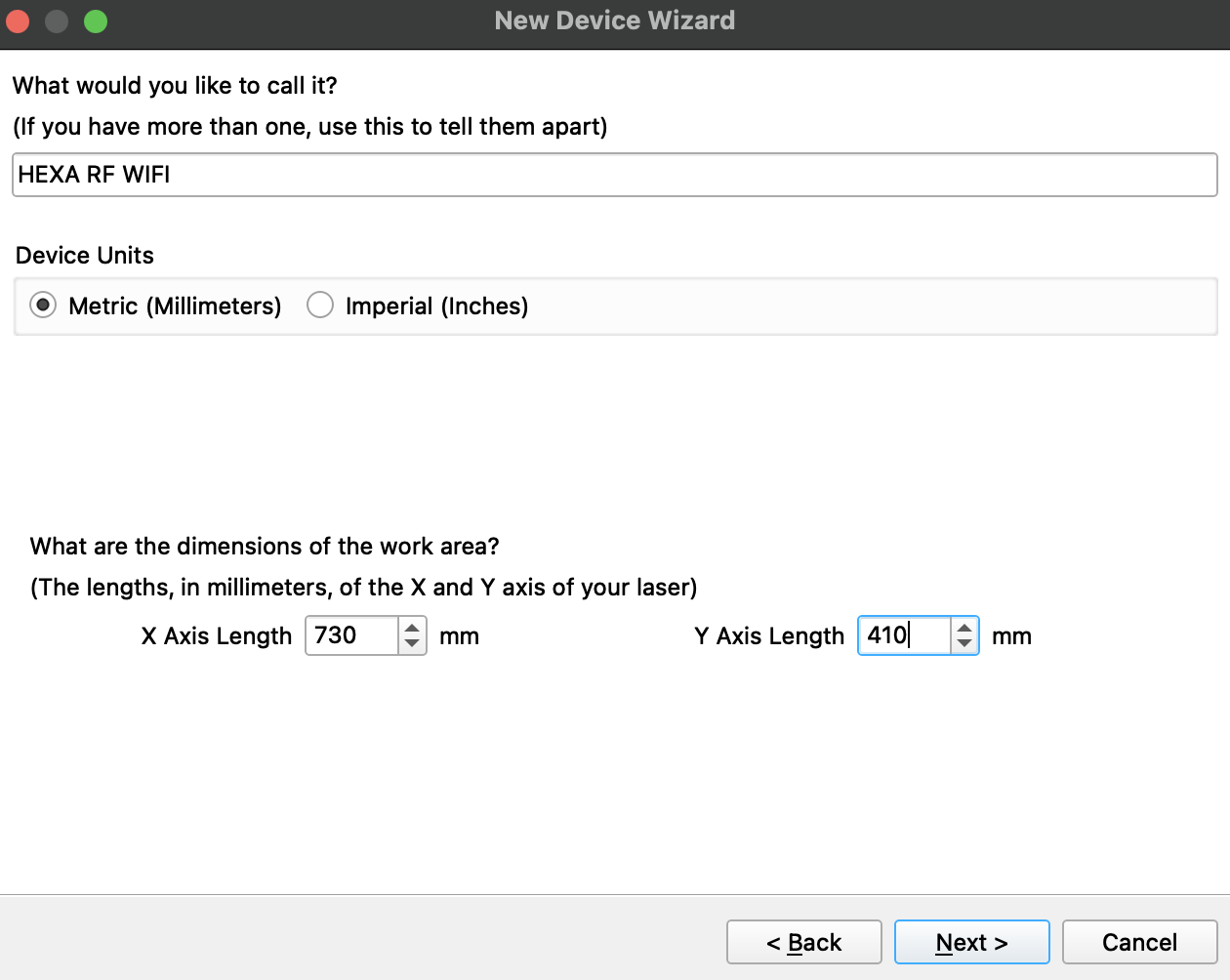

Syötä tunnistettava laitteen nimi, kuten HEXA RF Wifi. Valitse Millimetrit ja aseta työalueeksi:

X-akselin pituus: 730 mm
Y-akselin pituus: 410 mm

Napsauta Seuraava.

Vaihe 6

Aseta koneen origo ja viimeistele laitteen asetukset

Valitse taka-vasen kulma koneen origoksi. Tarkista yhteenveto ja vahvista seuraavat arvot:

Ohjain: GRBL
Yhteys: Ethernet tai Wifi/TCP
Työtila: 730 x 410 mm
Origo: taka-vasen
IP-osoite: HEXA RF:n nykyinen IP-osoite

Napsauta Valmis. Avaa Laiteasetukset uudelleen varmistaaksesi, että arvot on tallennettu oikein.

Vaihe 7

Varmista koneen yhteys ja koordinaattitila

Valitse uusi HEXA RF -laite Laser-paneelista. Avaa Siirrä -paneeli ja napsauta Kotiasema varmistaaksesi, että LightBurn pystyy kommunikoimaan koneen kanssa.

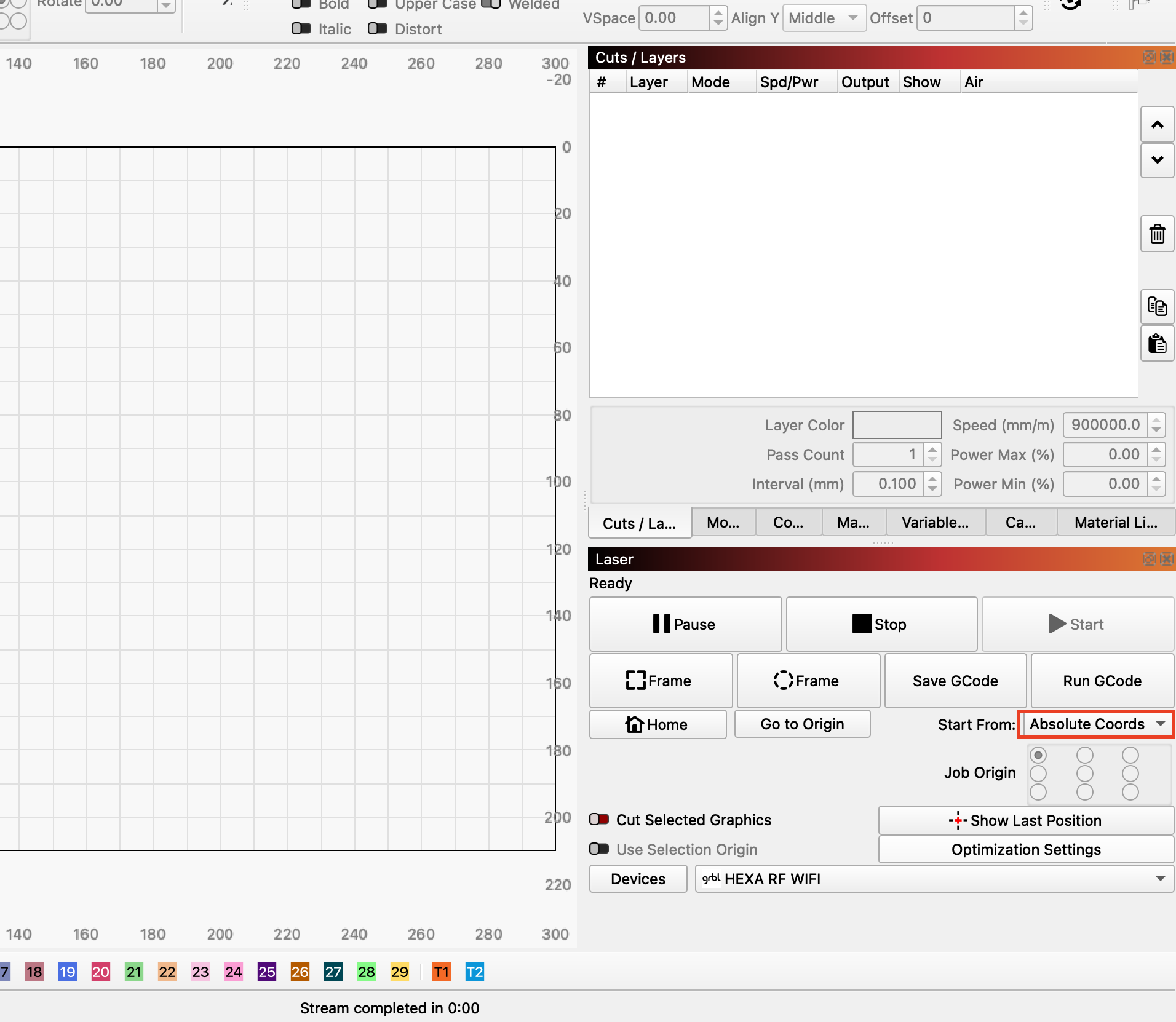

Aseta LightBurnin pääikkunassa Aloita kohteesta to Absoluuttiset koordinaatit.

Ennen kameran kalibrointia aja kone kotiasemaan ja siirrä Z-akseli koti-/nollakohtaan.

Vaihe 8

Avaa kameran asennusohjattu toiminto

Yhdistä HEXA RF tietokoneeseen USB-A–USB-B-kaapelilla.
(USB-B-pää kytketään koneeseen ja USB-A-pää tietokoneeseen.)

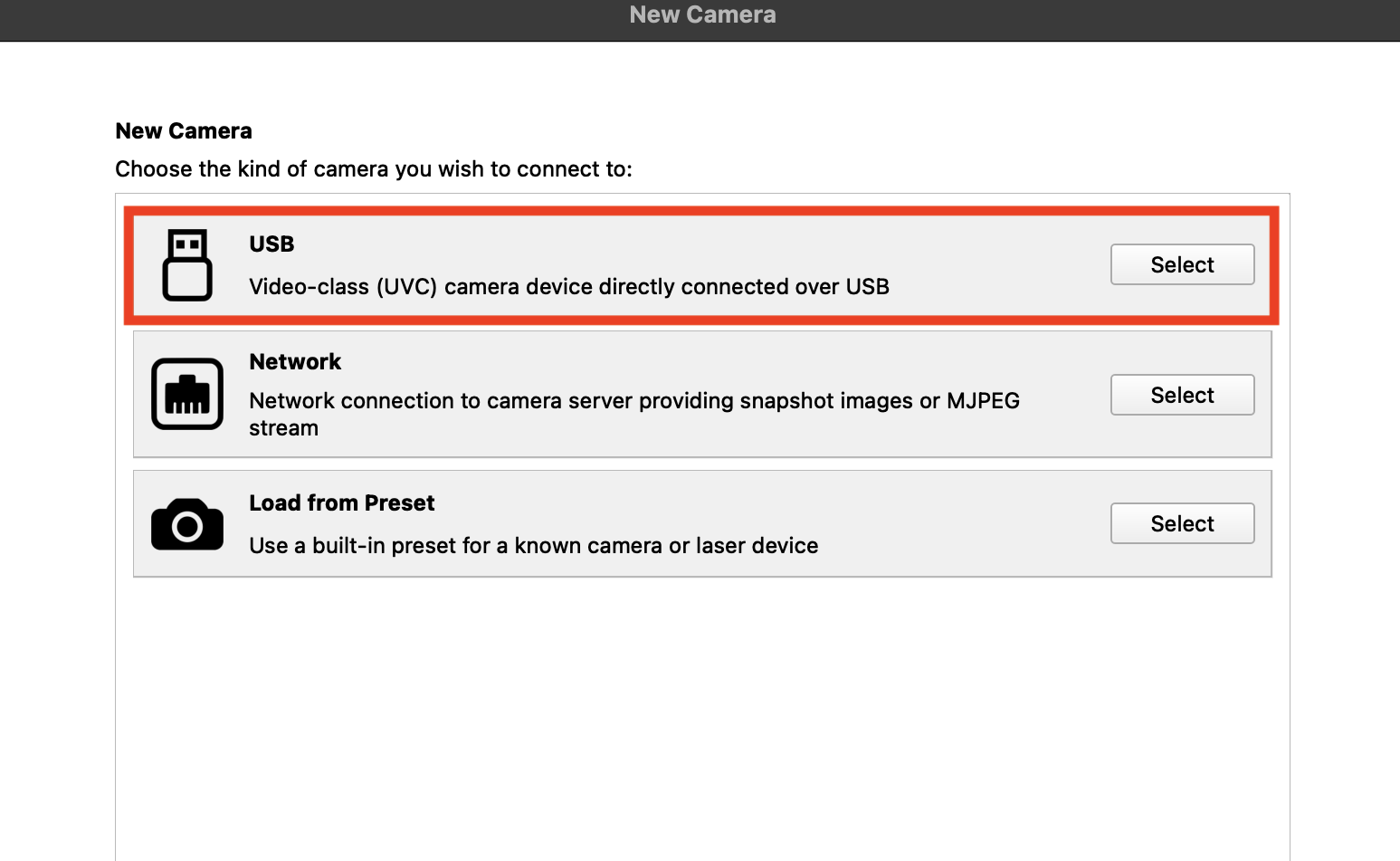

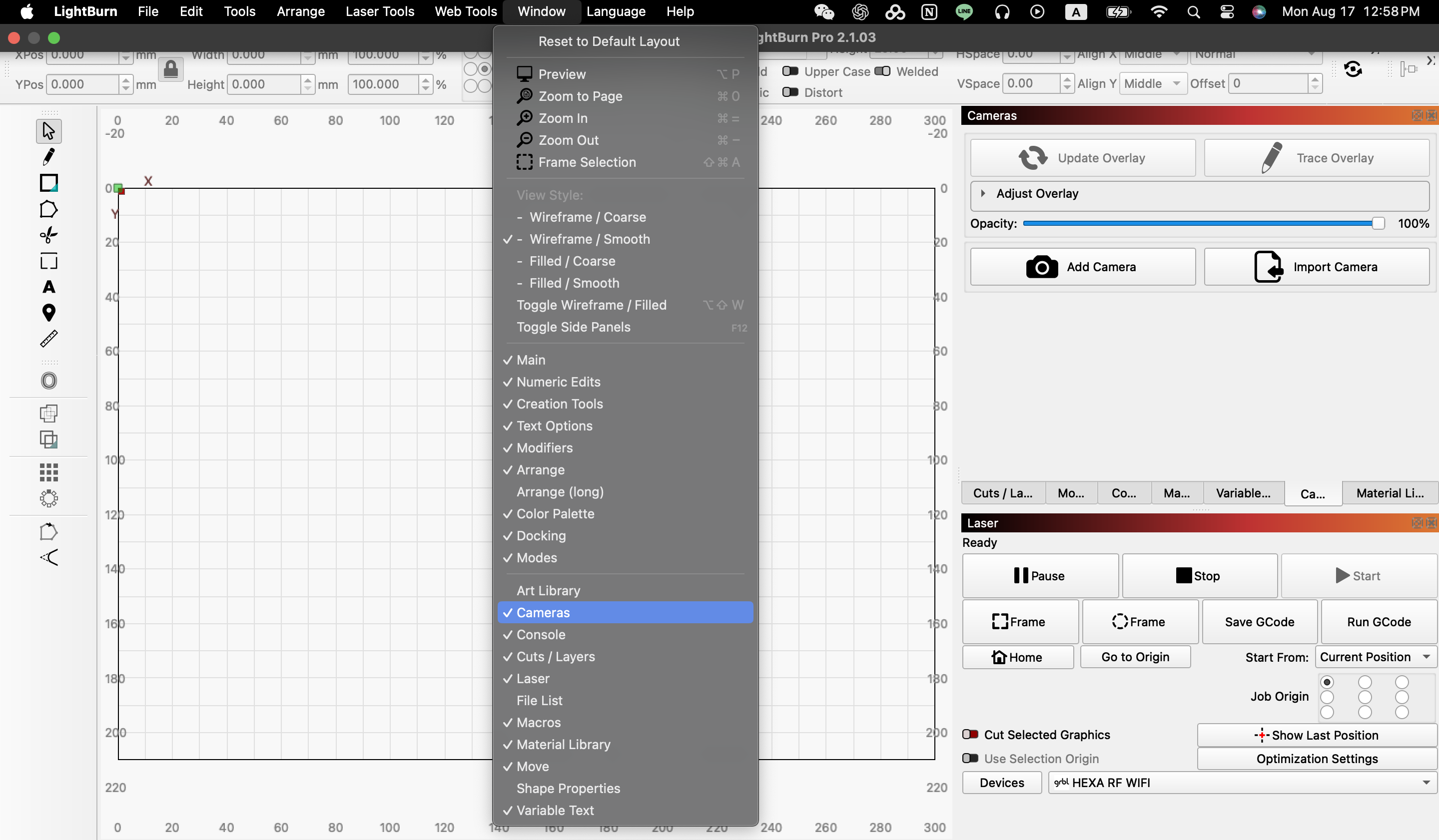

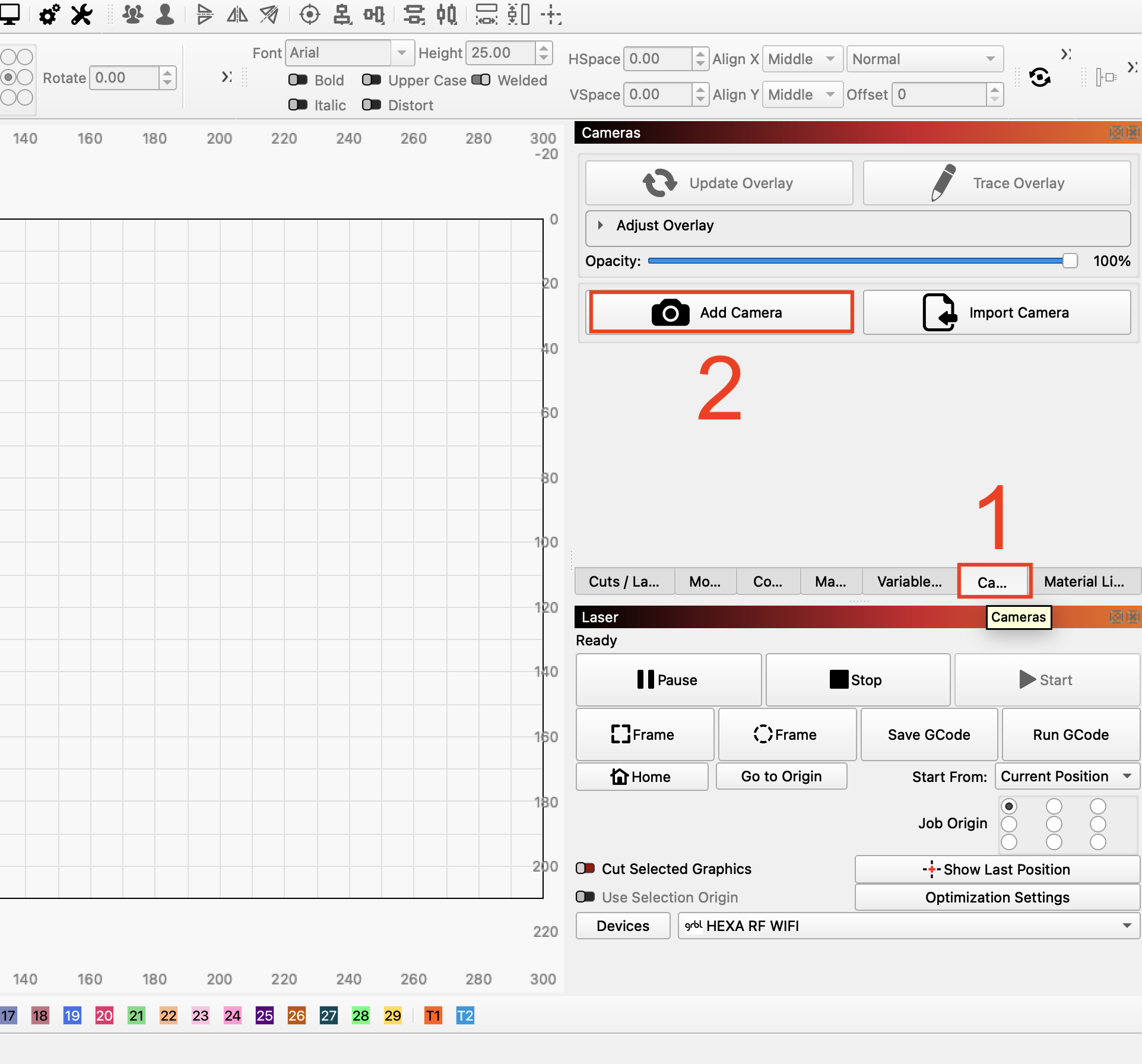

Valitse LightBurnin oikealla puolella olevasta Kamera -paneelista Lisää kamera. Valitse USB yhteystapana.

Vaihe 9

Valitse HEXA RF USB-kamera

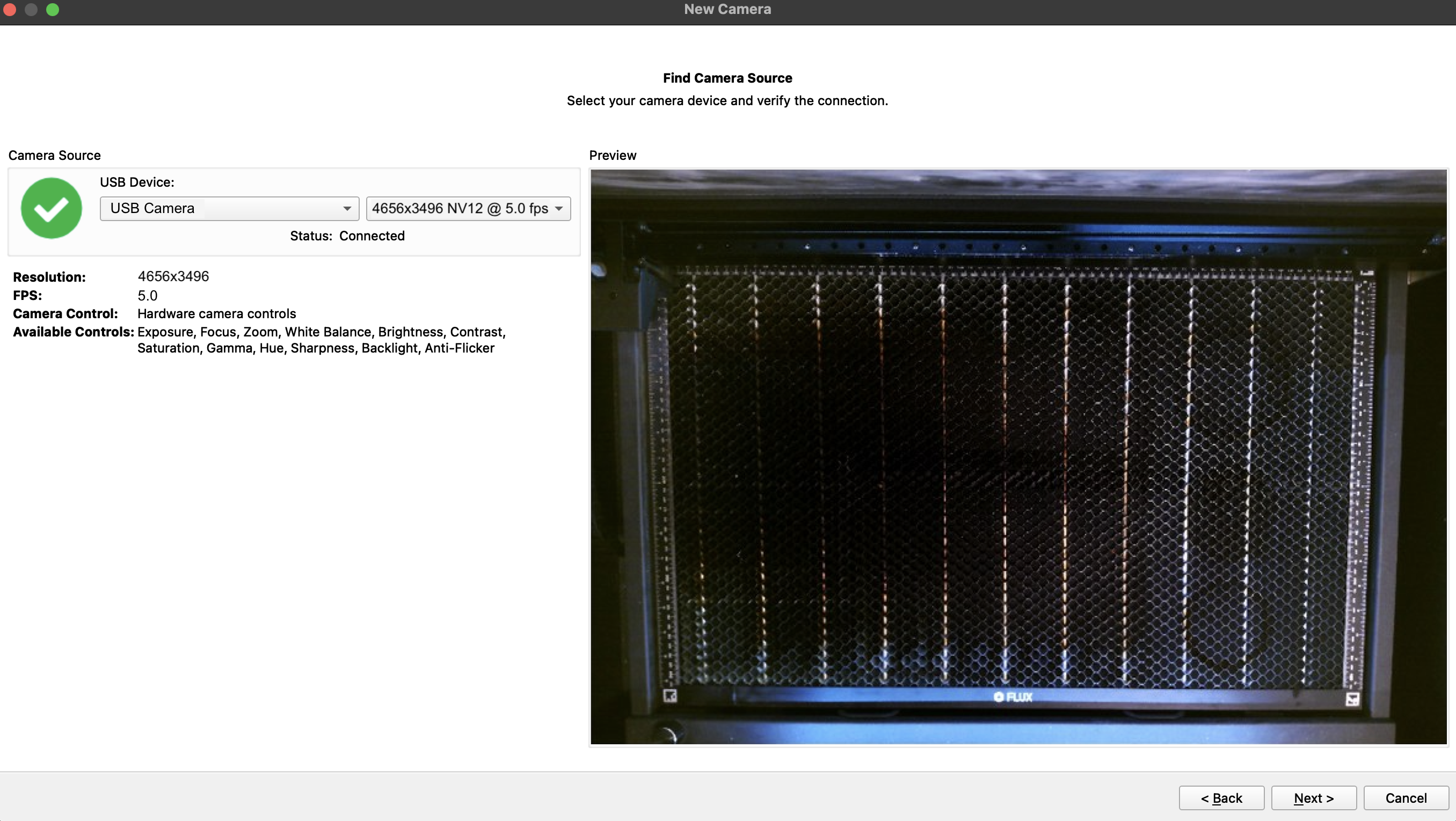

Valitse USB-kamera kameralähteeksi. Valitse seuraava videotila, kun se on käytettävissä:

Resoluutio: 4656 x 3496
Muoto: NV12
Kuvataajuus: 5.0 fps

Varmista, että esikatselu näyttää koko HEXA RF -työalueen ja että kuva on vakaa. LightBurn voi tarjota säätöjä valotukselle, tarkennukselle, valkotasapainolle, kontrastille, sävylle ja taustavalolle.

Vaihe 10

Aloita uusi objektiivin kalibrointi

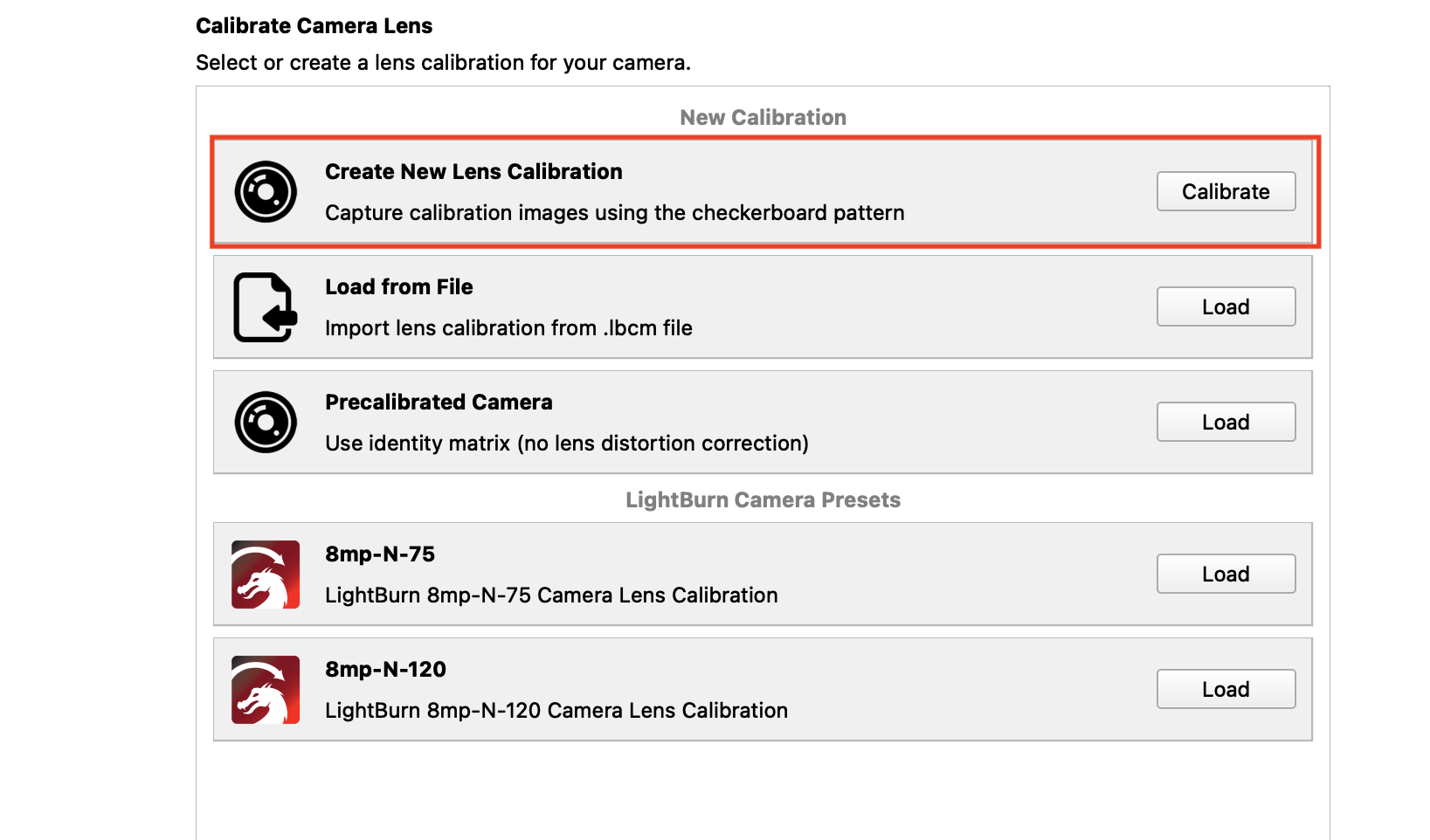

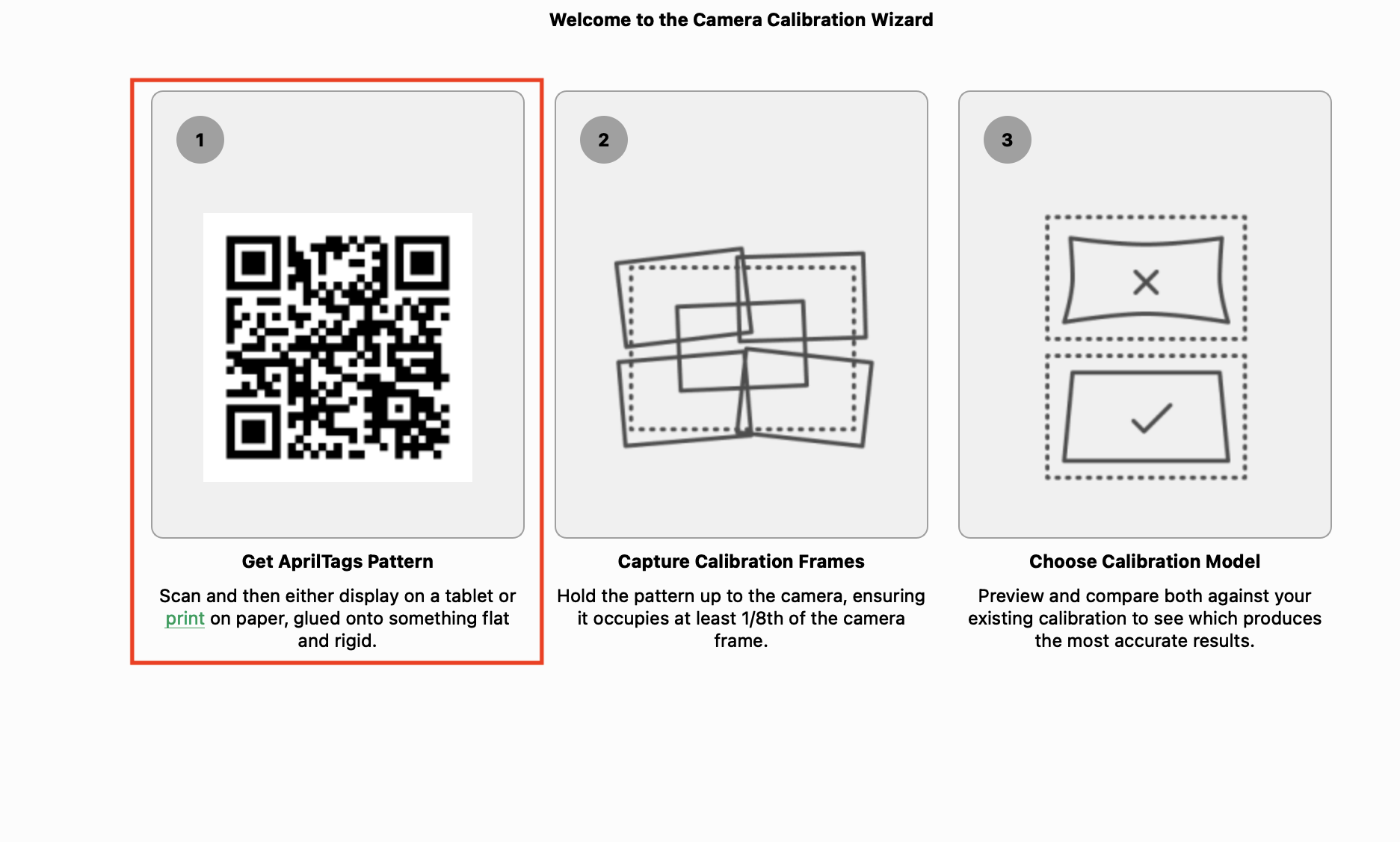

Valitse kameran asennusohjatussa toiminnossa Luo uusi objektiivin kalibrointi. Lataa LightBurnin tarjoama AprilTags-kalibrointikuvio ja tulosta se 100 % mittakaavassa tasaiselle arkille.

Älä rajaa, venytä tai skaalaa kuviota uudelleen. Vääristynyt tuloste heikentää kalibroinnin tarkkuutta.

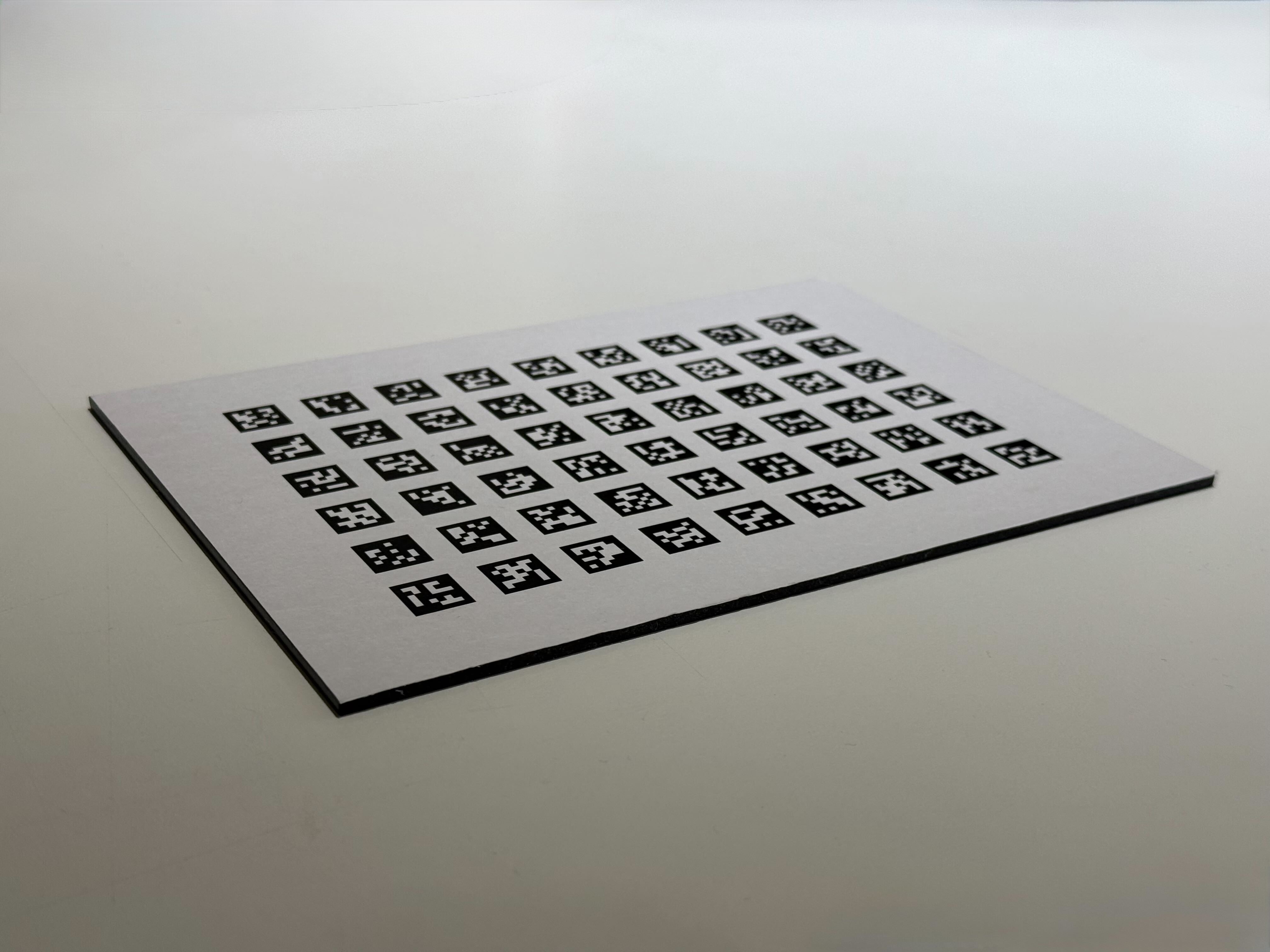

On erittäin suositeltavaa kiinnittää tulostettu kuvio 3 mm:n paksuiseen A4-kokoiseen materiaaliin, kuten puuhun tai akryyliin, jotta se on mahdollisimman tasainen koneeseen asetettaessa.

Vaihe 11

Kuvaa AprilTags-kuvio vasemmassa yläkulmassa

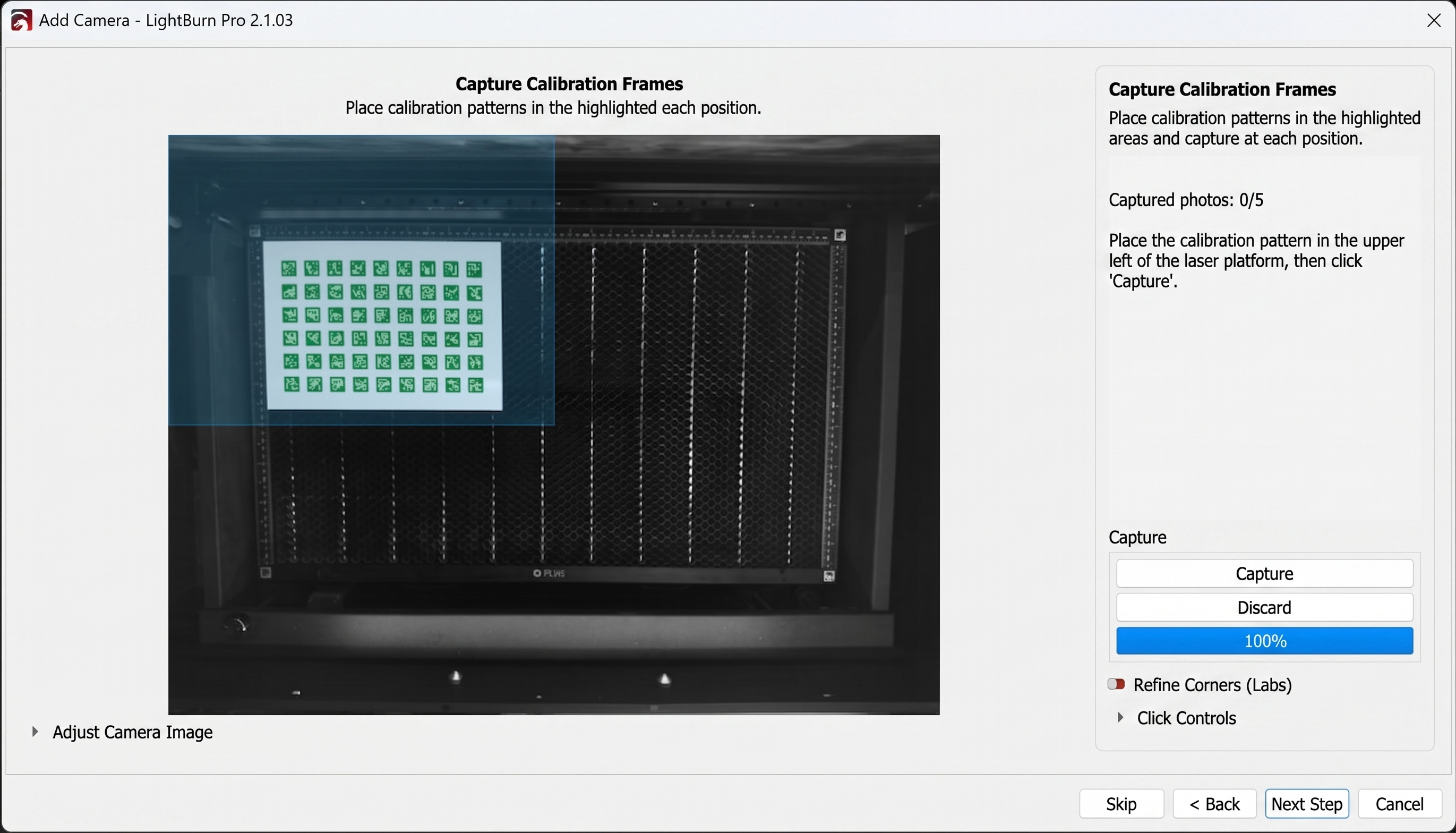

Avaa HEXA RF:n kansi. Aseta tai pidä tulostettua AprilTags-kuviota vasemmassa yläkulmassa LightBurnin näyttämällä kuvausalueella.

Pidä arkki tasaisena ja suunnilleen yhdensuuntaisena kameran kanssa. Varmista, että kaikki neljä ulkonurkkaa ja jokainen tunniste ovat korostetun kaappausalueen sisällä. Napsauta Kaappaa vasta kun koko kuvio on tunnistettu.

Vaihe 12

Kaappaa AprilTags-kuvio oikeasta yläkulmasta

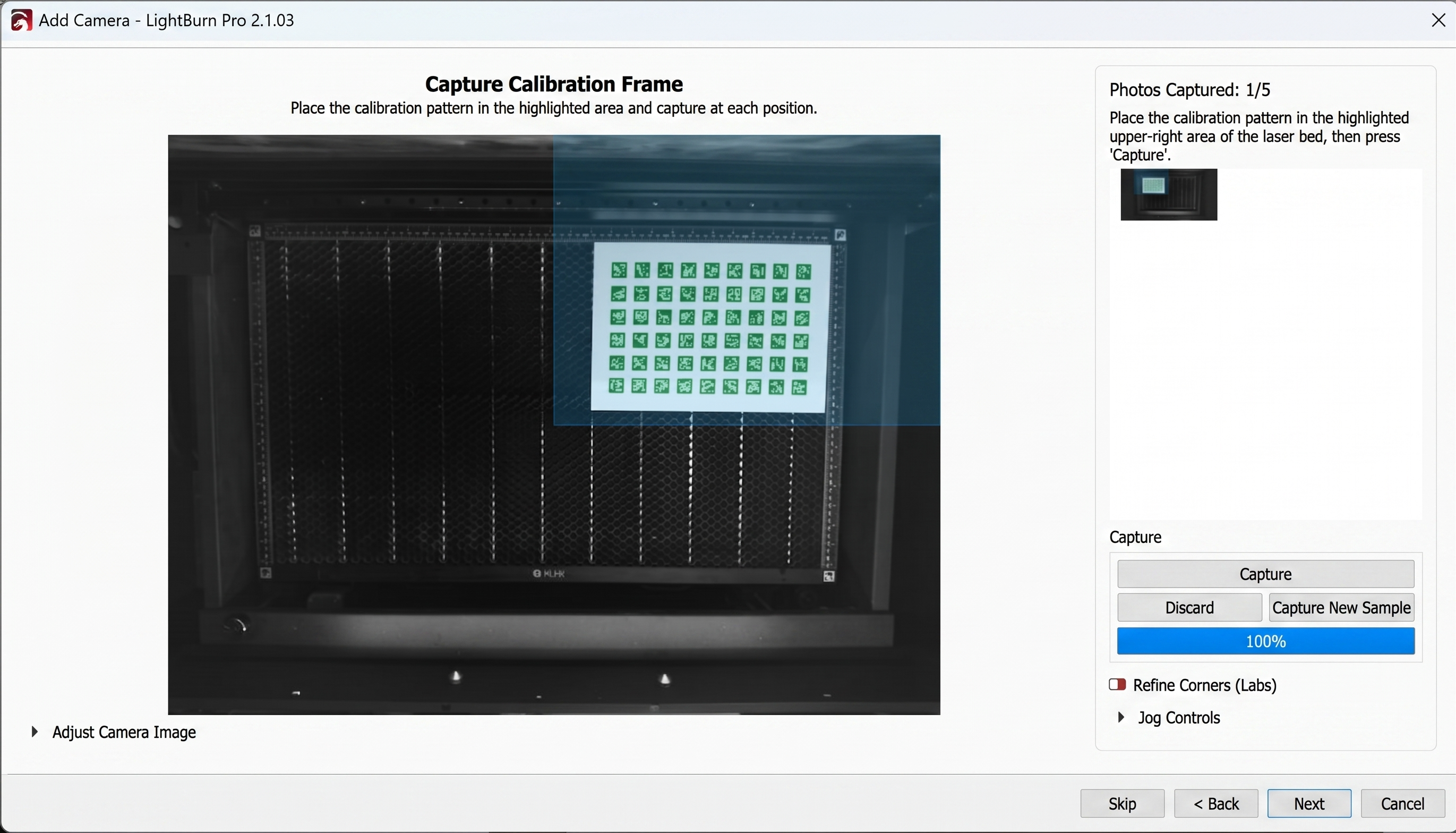

Siirrä sama kuvio oikeaan yläkulmaan kaappausalueelle. Pidä kuvio tasaisena, vältä häikäisyä ja varmista, ettei yksikään tunniste leikkaudu pois kameranäkymän reunasta. Napsauta Kaappaa.

Vaihe 13

Kaappaa AprilTags-kuvio oikeasta alakulmasta

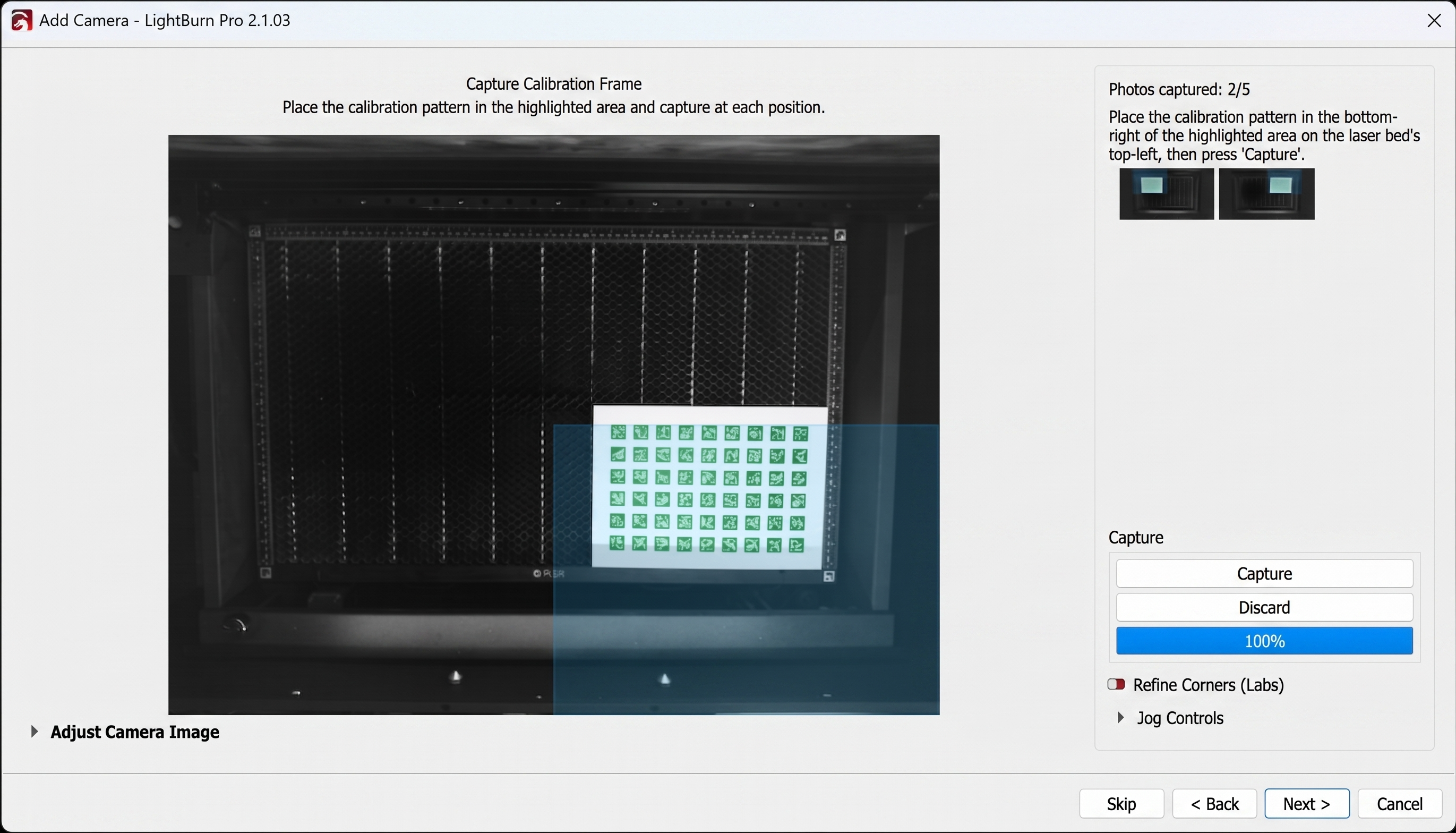

Siirrä kuvio oikeaan alakulmaan kaappausalueelle. Varmista, että koko kuvio on näkyvissä ja tarkasti tarkennettu, ja napsauta sitten Kaappaa.

Vaihe 14

Kaappaa AprilTags-kuvio vasemmasta alakulmasta

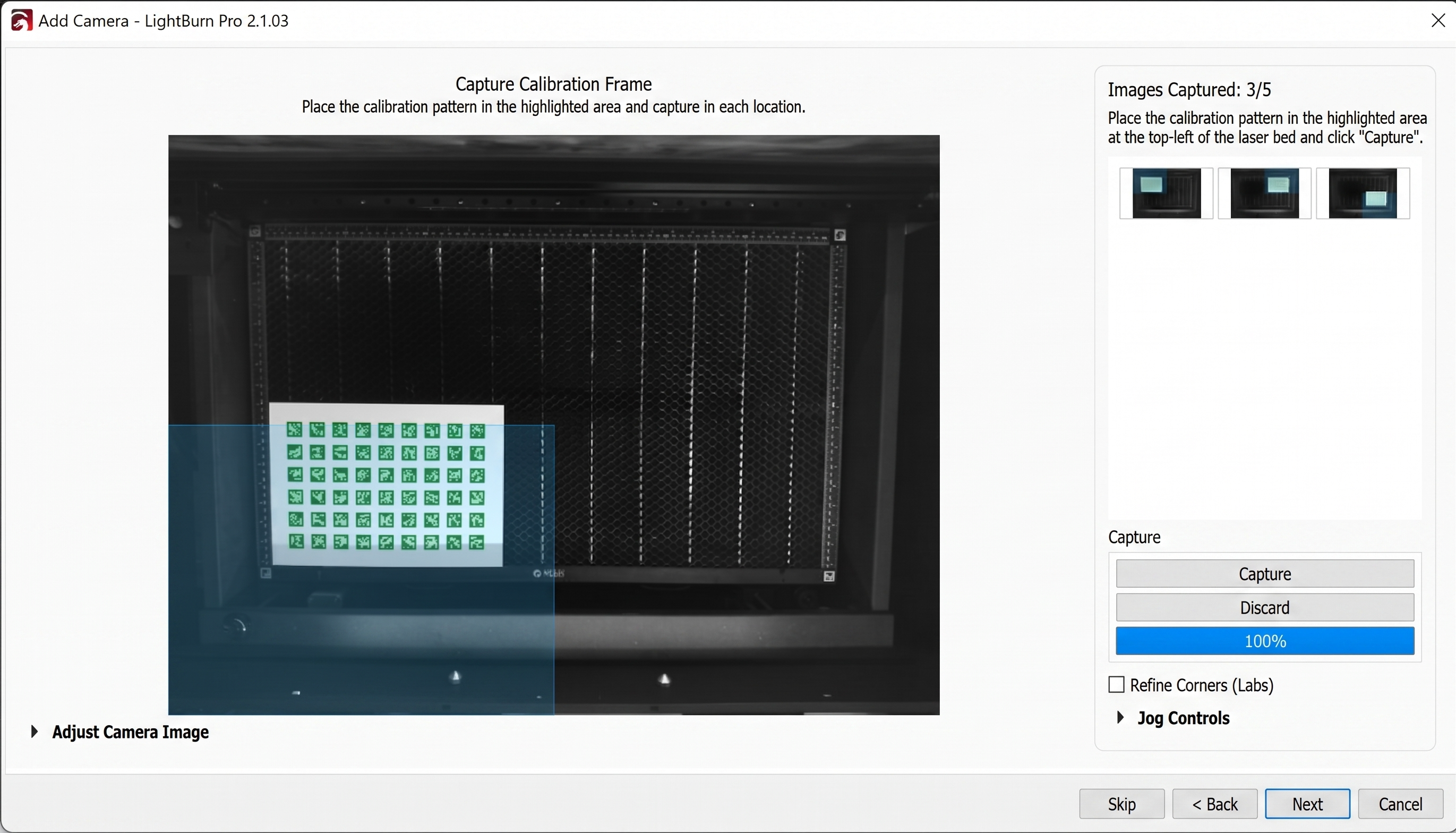

Siirrä kuvio vasempaan alakulmaan kaappausalueelle. Pidä kaikki tunnisteet näkyvissä ja napsauta Kaappaa.

Vaihe 15

Kaappaa AprilTags-kuvio keskeltä

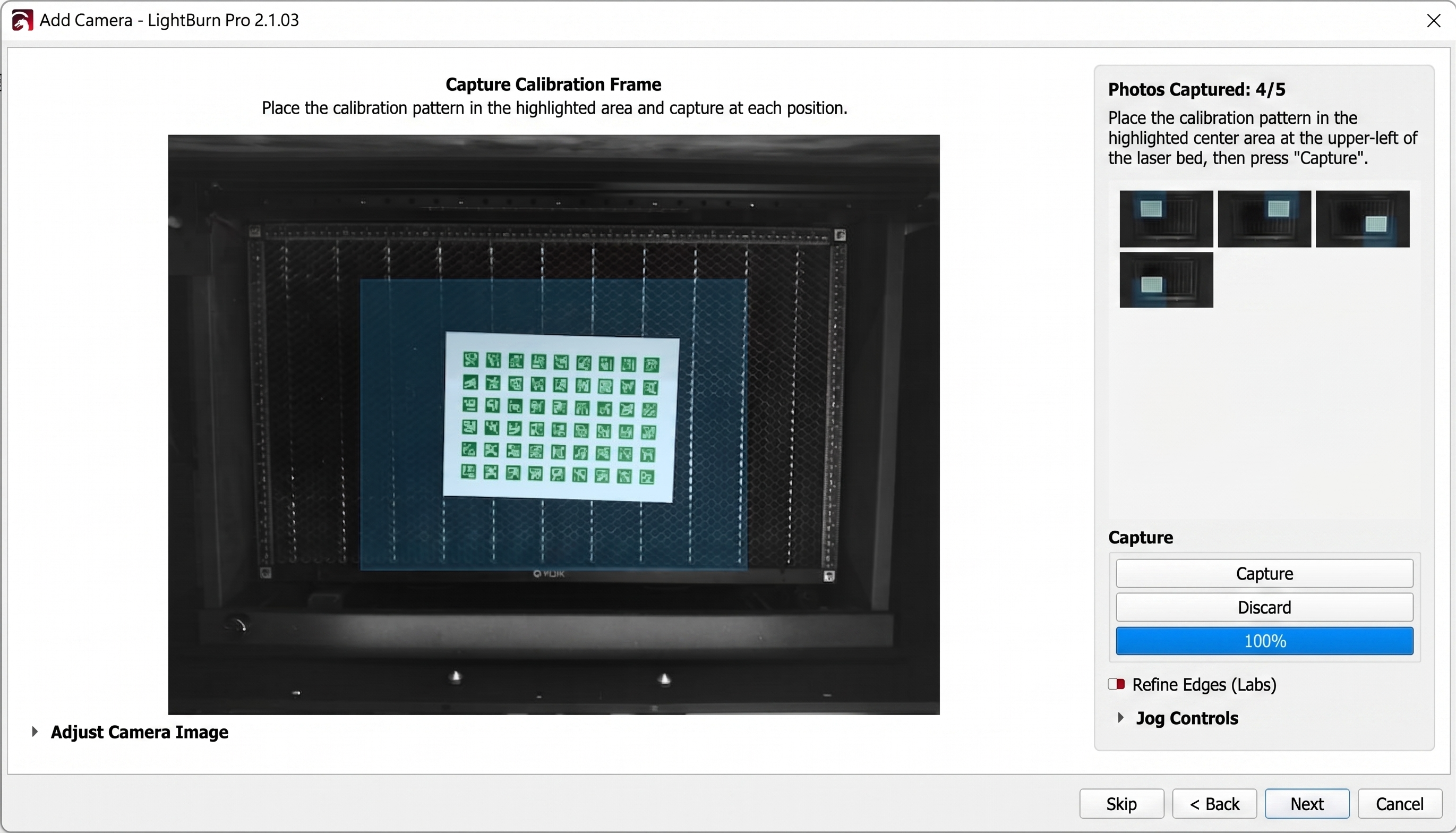

Aseta kuvio työalueen keskelle ja kaappaa viides kuva. Varmista, että LightBurn näyttää viisi valmistunutta kuvausta ennen jatkamista.

Jos kuva on epätarkka, rajattu, ylivalottunut tai häikäisyn vaikuttama, ota kyseinen sijainti uudelleen ennen kalibrointimallin valitsemista.

Vaihe 16

Valitse ja vahvista linssin kalibrointimalli

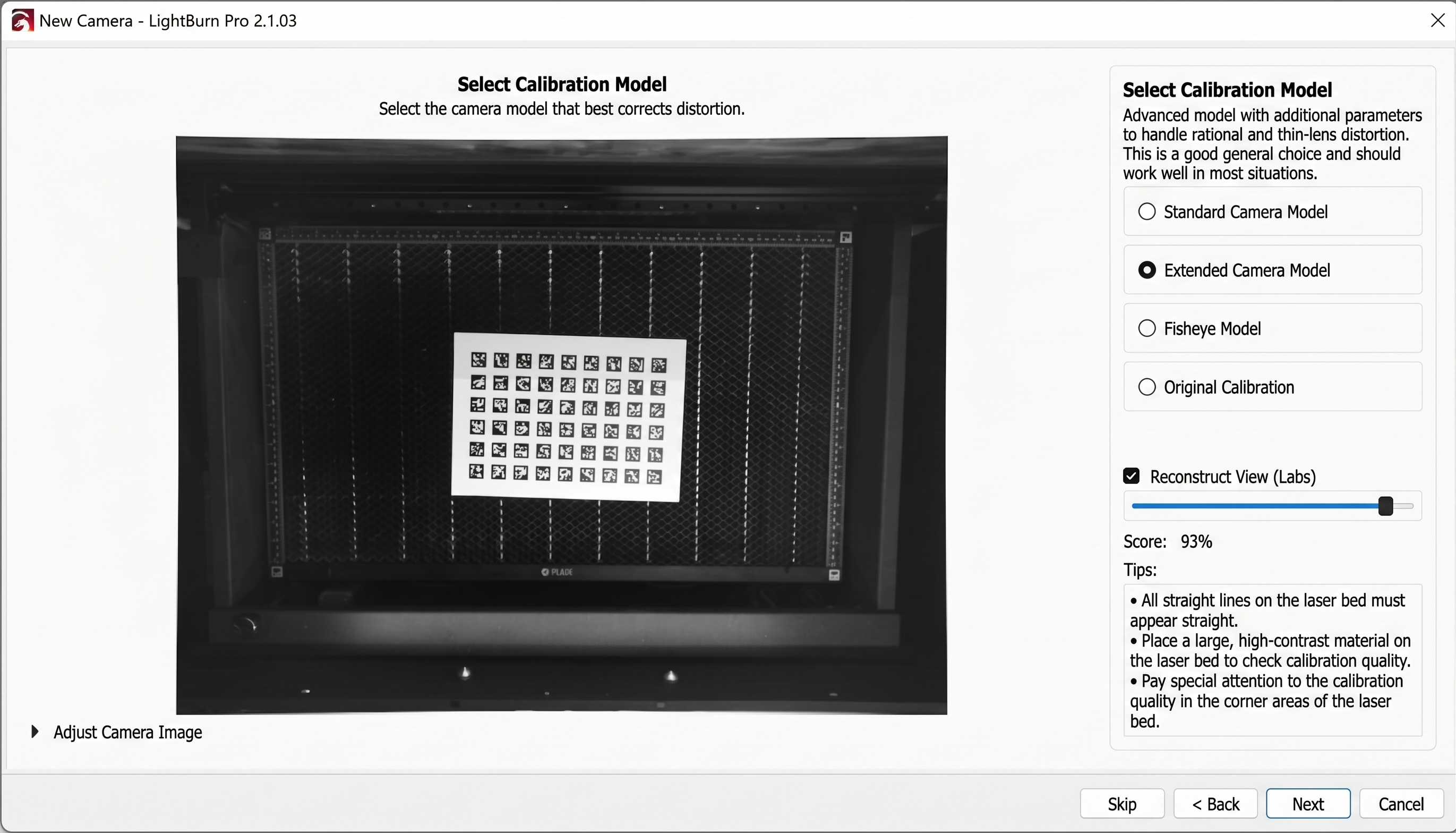

Jatka kalibrointimallin valintanäyttöön. Valitse LightBurnin suosittelema malli kuvatuille kuville ja tarkista pistemäärä.

Pistemäärä 85 % tai korkeampi on suositeltava.
HEXA RF -testissä saavutettiin 93%.

Tarkista myös korjattu esikatselu. Kuvan reunojen ja AprilTags-kuvion tulee olla täydelliset eikä niissä saa näkyä selkeää vääristymää. Jos pistemäärä on alle 85 %, palauta Z-akseli kotiasentoon, tasoita kuvio, paranna valaistusta, poista häikäisy ja toista viisi kuvausta.

Napsauta Valmis linssin kalibroinnin läpäisyn jälkeen.

Vaihe 17

Aloita kameran työtilan kohdistus

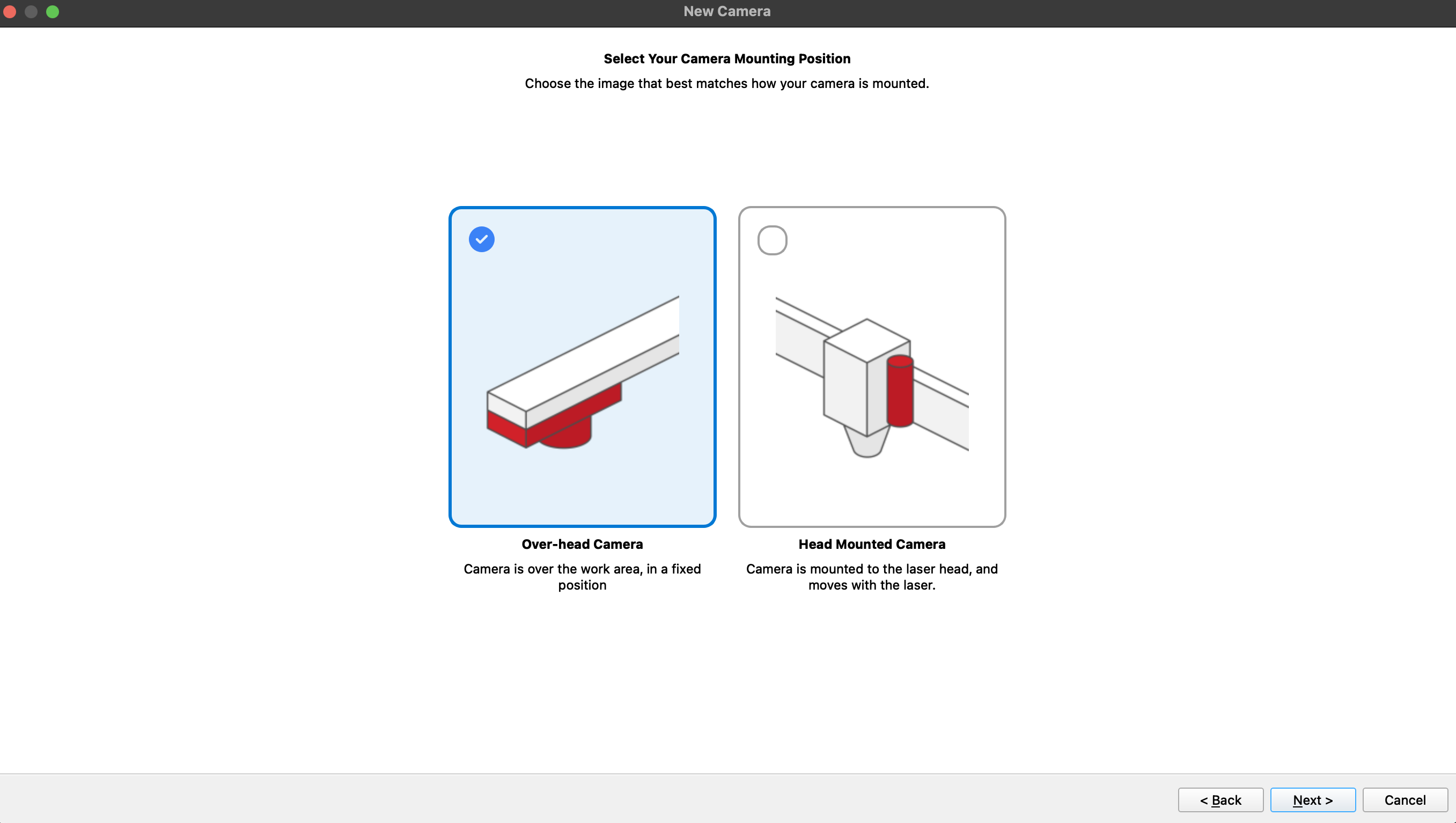

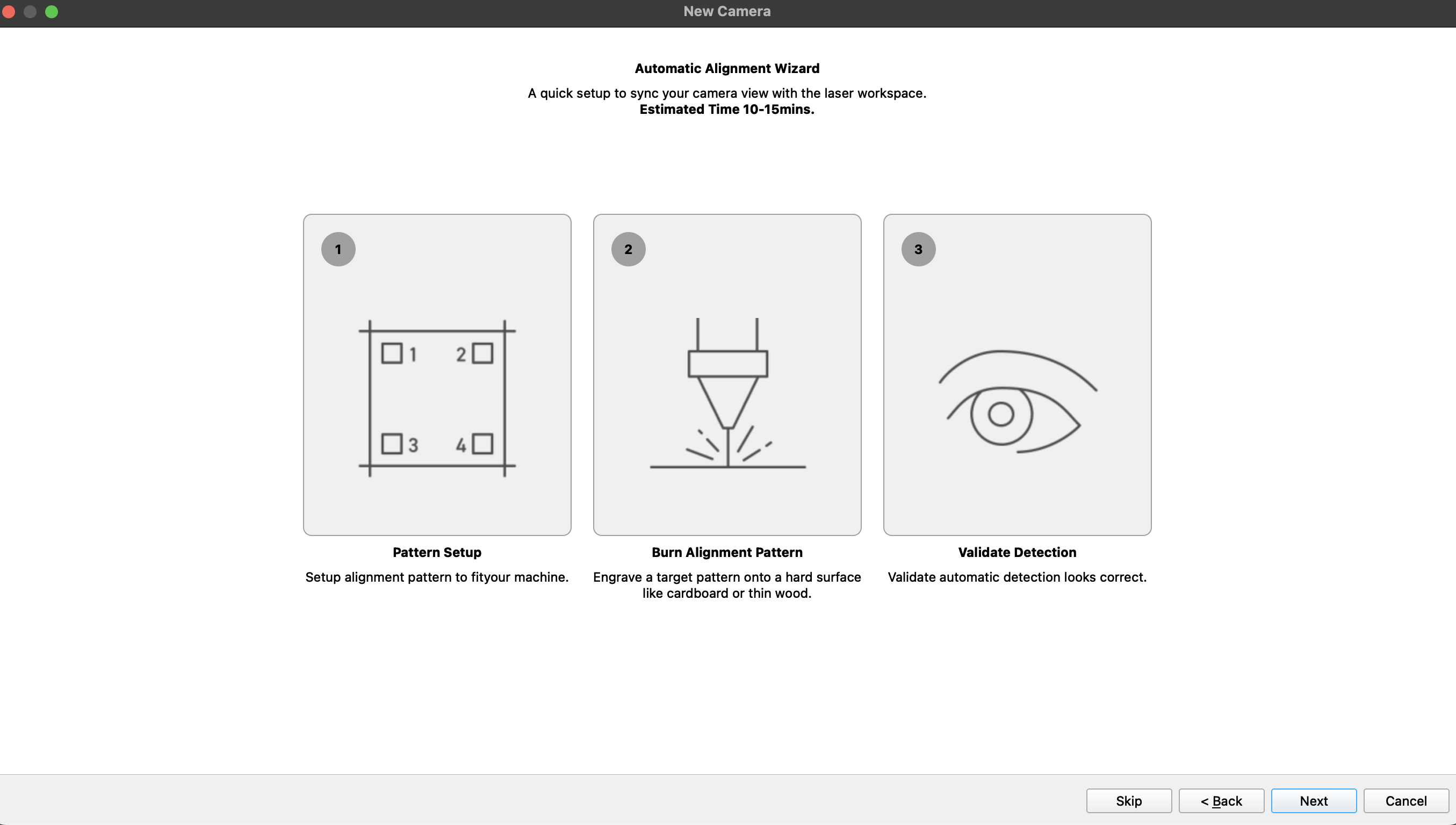

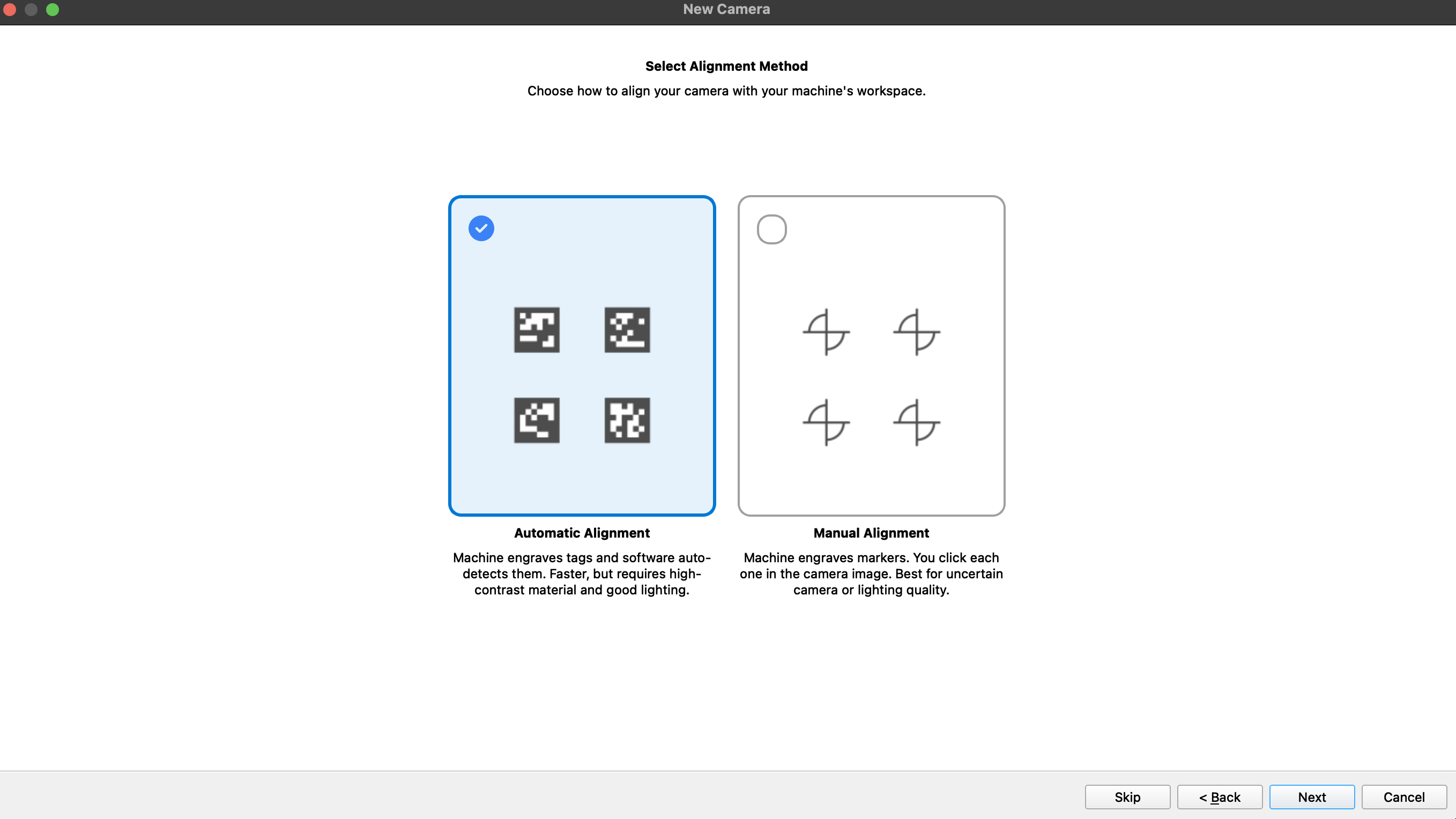

Aloita linssin kalibroinnin jälkeen kameran kohdistustoimenpide. Valitse Yläpuolelle asennettu kamera, valitse sitten Automaattinen kohdistus.

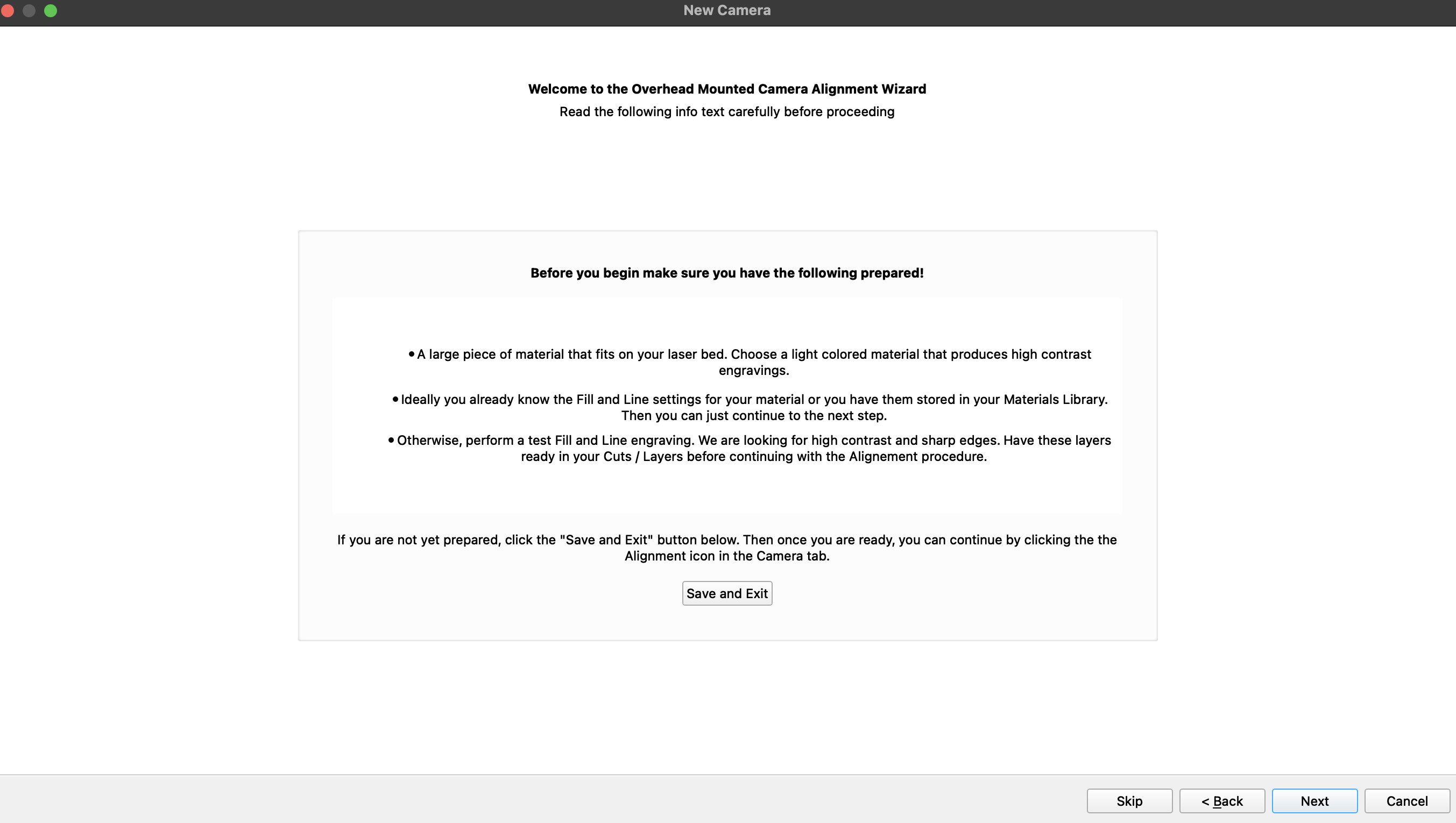

Lue valmistelunäyttö huolellisesti. Automaattinen toimenpide kaivertaa kohdistusmerkit ja paikantaa ne sitten kameran avulla.

Vaihe 18

Aseta kohdistuslevyt ja määritä kohdekuvio

Aseta yksi tasainen 3 mm puulevy HEXA RF:n työalueen jokaiseen nurkkaan. Pidä kaikki neljä levyä kameran näkökentässä ja jätä riittävästi vapaata tilaa, jotta LightBurn voi kaivertaa nurkkien kohdistusmerkit.

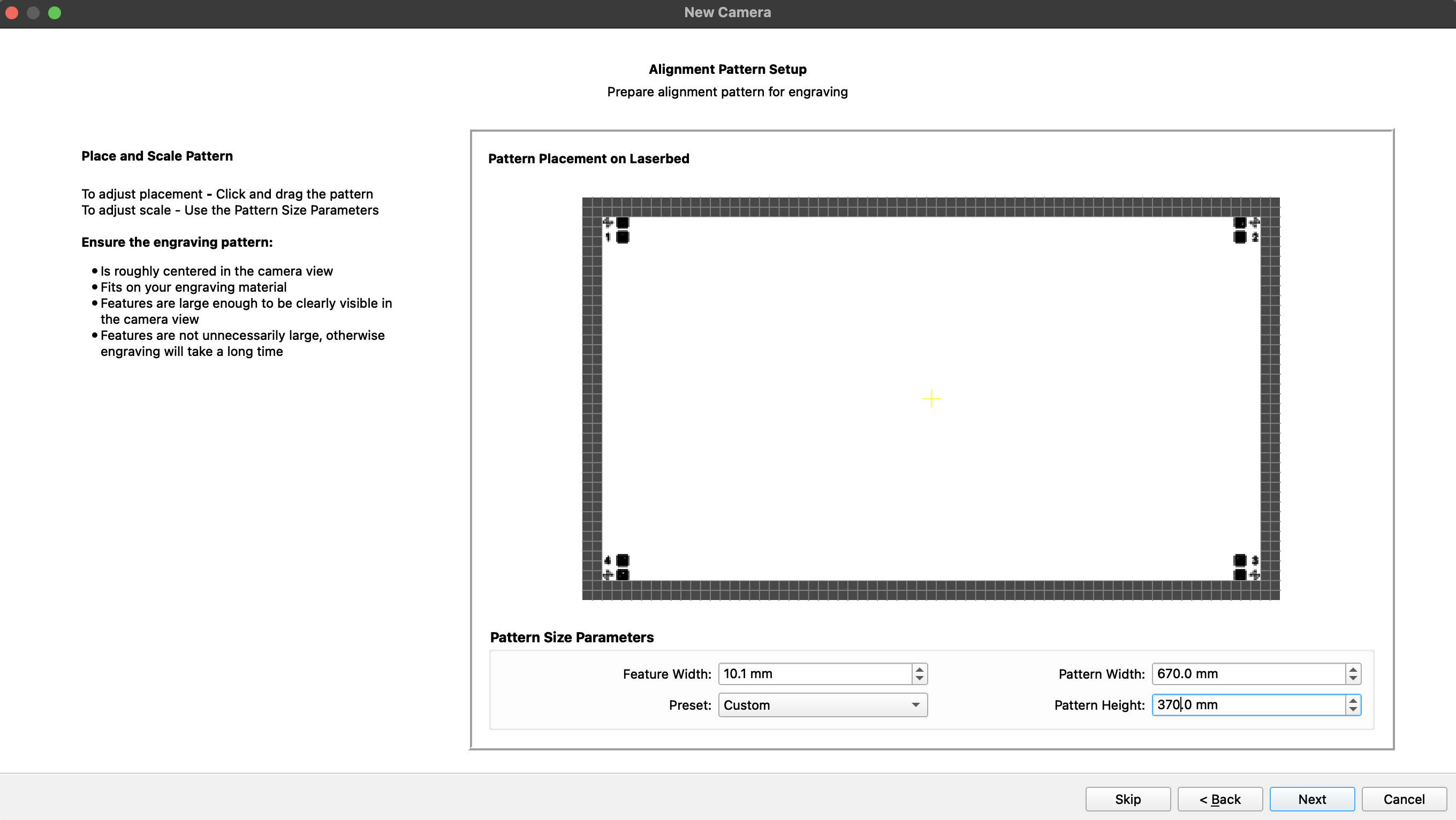

Aseta automaattisen kohdistuksen kuvio seuraavasti:

Elementin koko: 25.0 mm
Kuvion leveys: 670.0 mm
Kuvion korkeus: 370.0 mm
Esiasetus: Mukautettu

Vedä tarvittaessa kuviota esikatselussa niin, että jokainen kohdistusmerkki osuu kokonaan levylle.

Vaihe 19

Tarkenna levyihin ja kaiverr kohdistusmerkit

Käytä laitteen ohjaimia tarkentuaksesi 3 mm levyjen pintaan. Sulje kansi ennen kaivertamista.

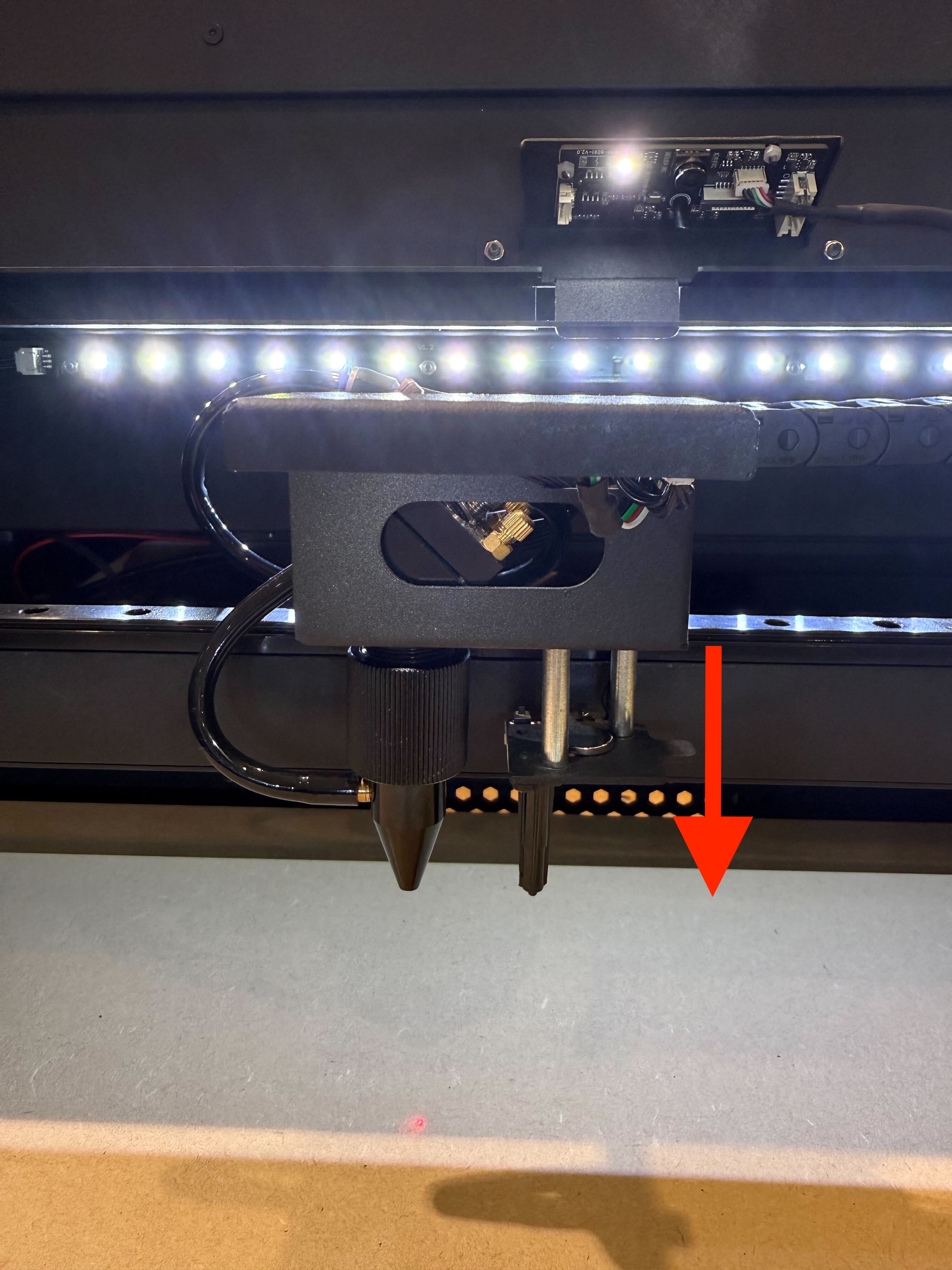

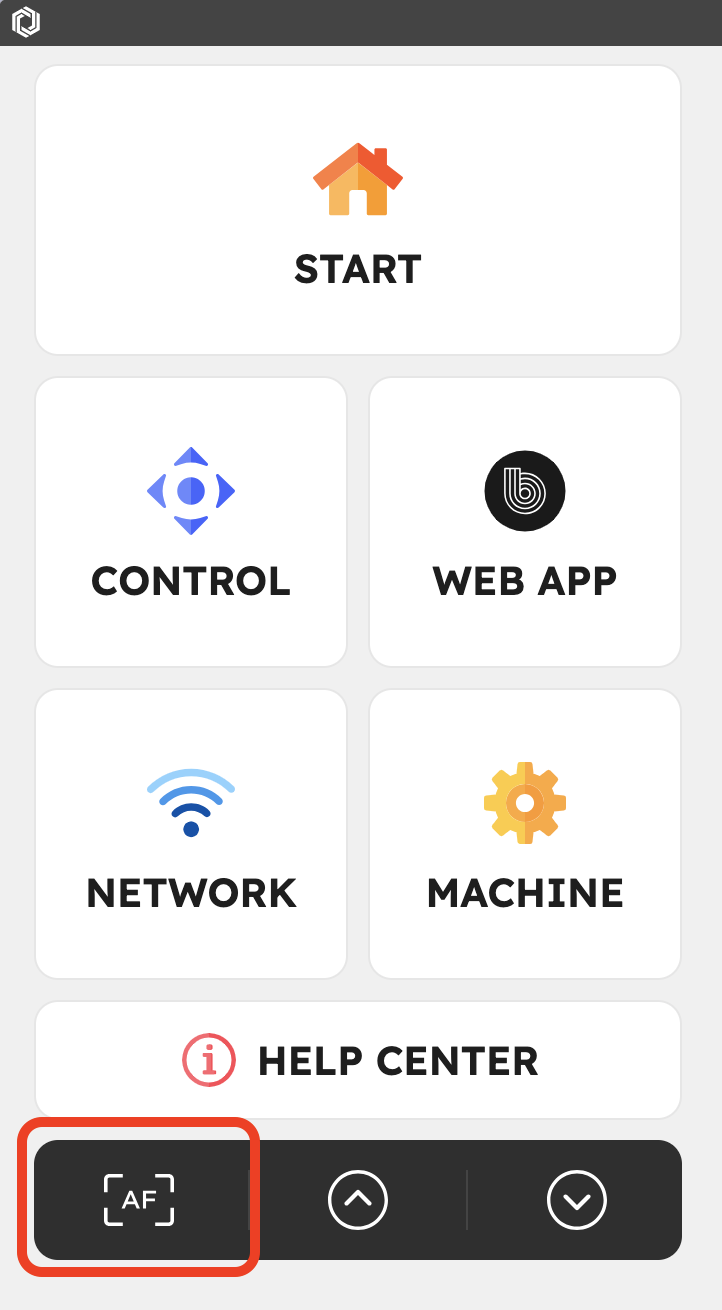

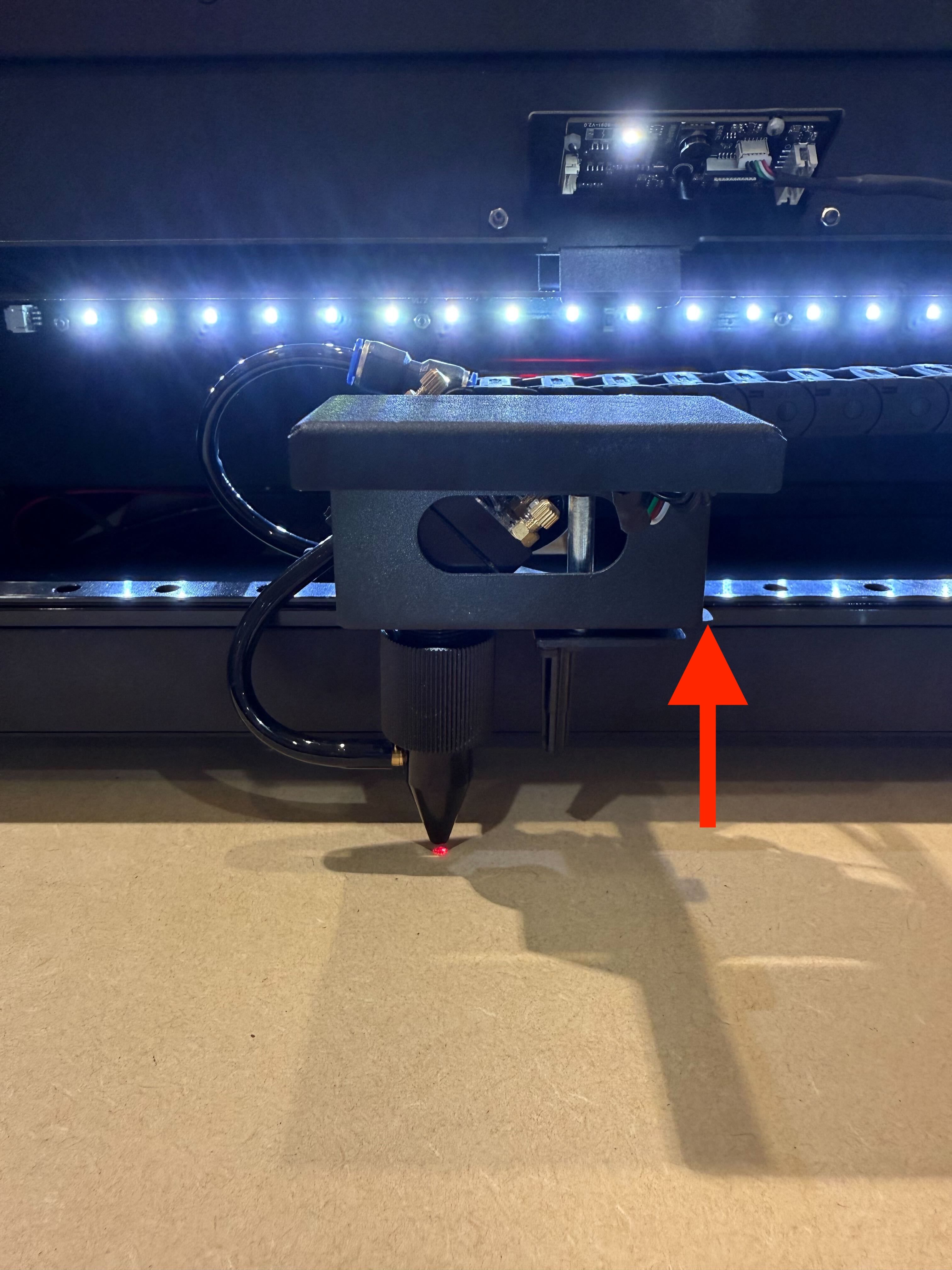

Vapauta tarkennusanturi > Paina AF -painiketta paneelista > Aseta tarkennusanturi takaisin. >> Sulje kansi.

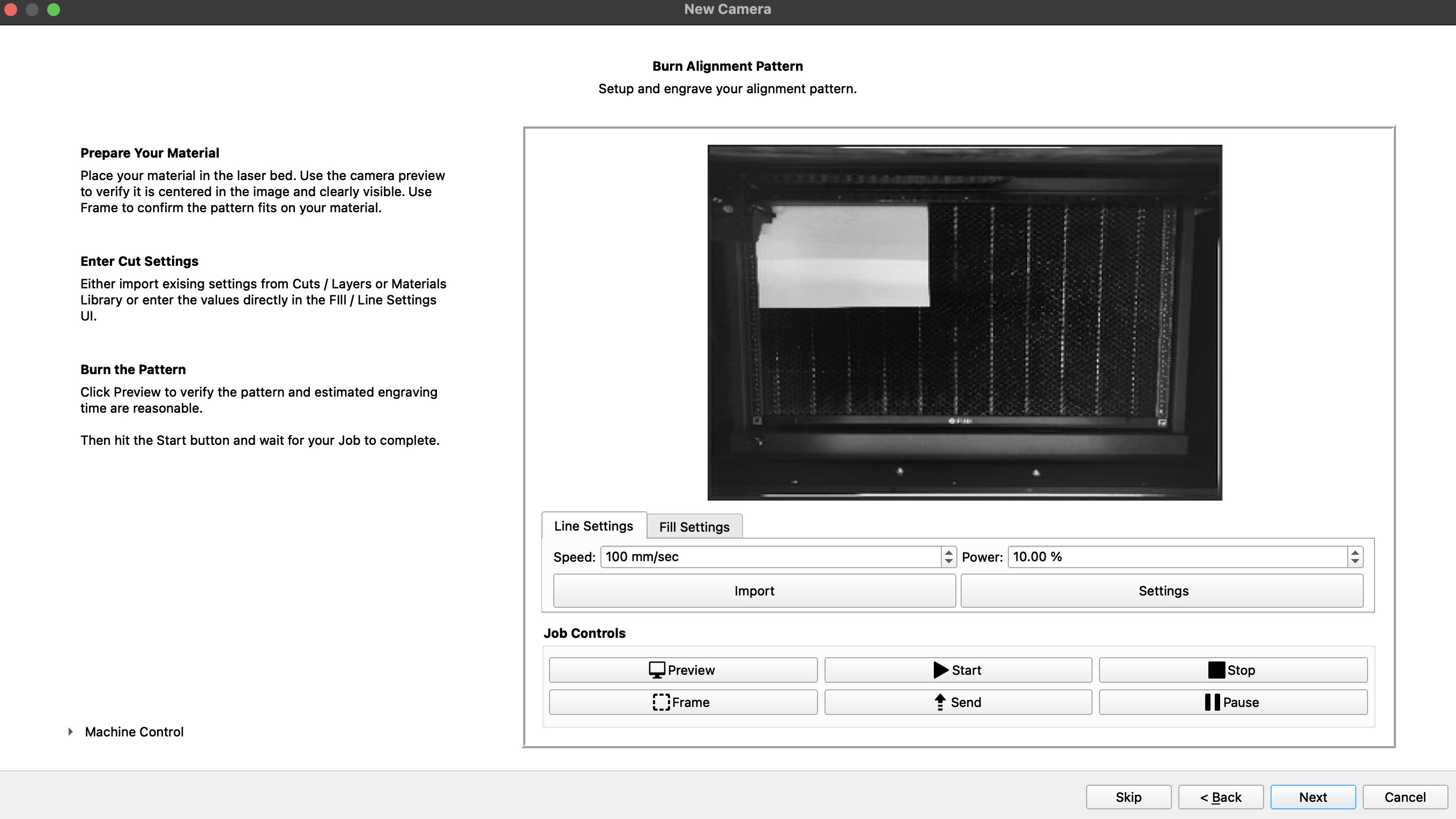

Testilevyille käytettiin seuraavia kaiverrusasetuksia:

Nopeus: 100 mm/s
Teho: 10,00 %

Varmista, että asetukset sopivat materiaalillesi, ja aloita sitten kaiverrus. Älä jätä laitetta valvomatta laserin ollessa käynnissä.

Vaihe 20

Kaappaa, tarkista ja viimeistele työtilan kohdistus

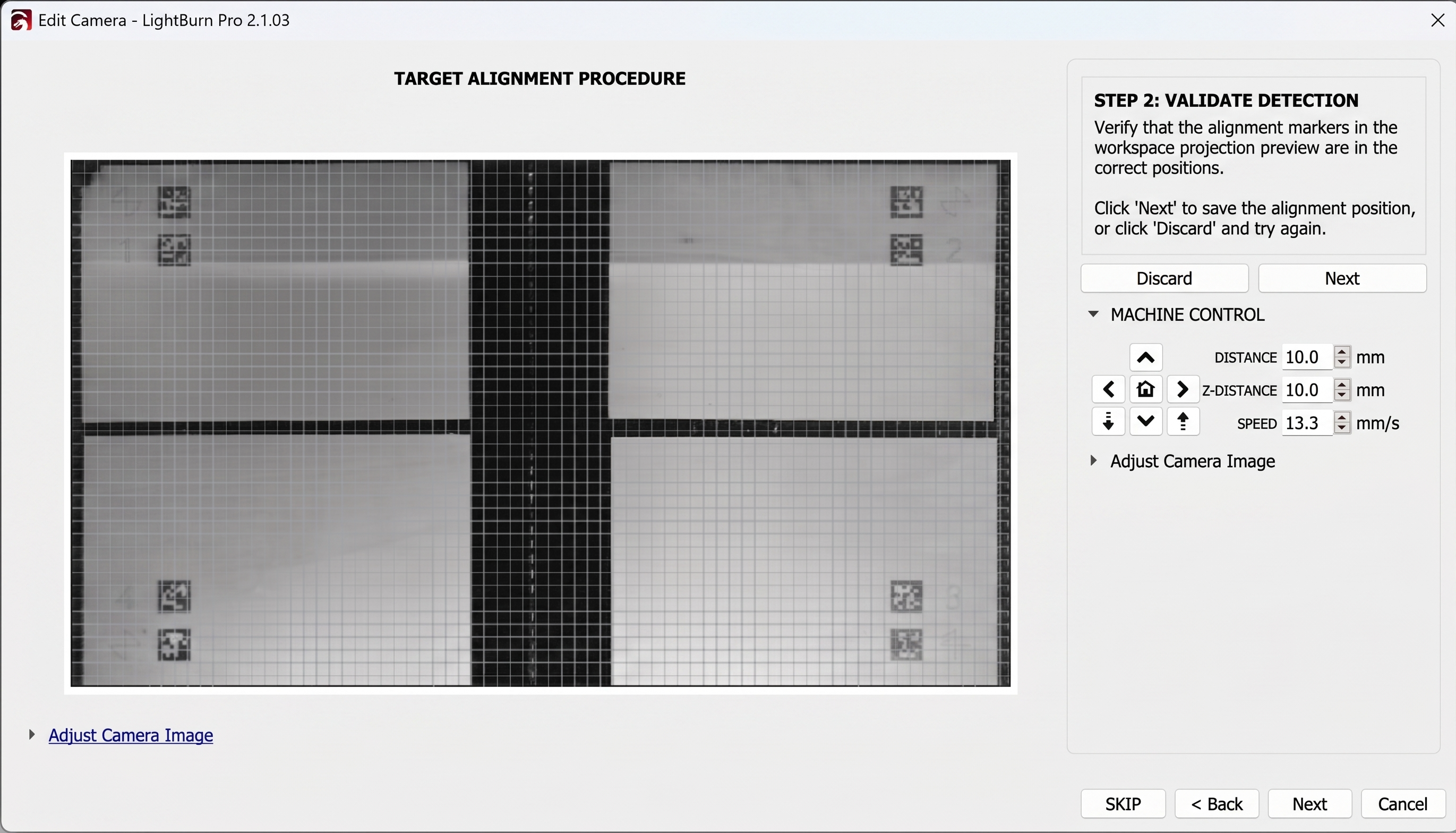

Kun kaiverrus on valmis, avaa kansi ja päivitä kamerakuva. Käytä kohdistusohjatun toiminnon Hylkää -painiketta tai ota kuva uudelleen, jotta LightBurn kaappaa juuri kaiverretut kohdistusmerkit.

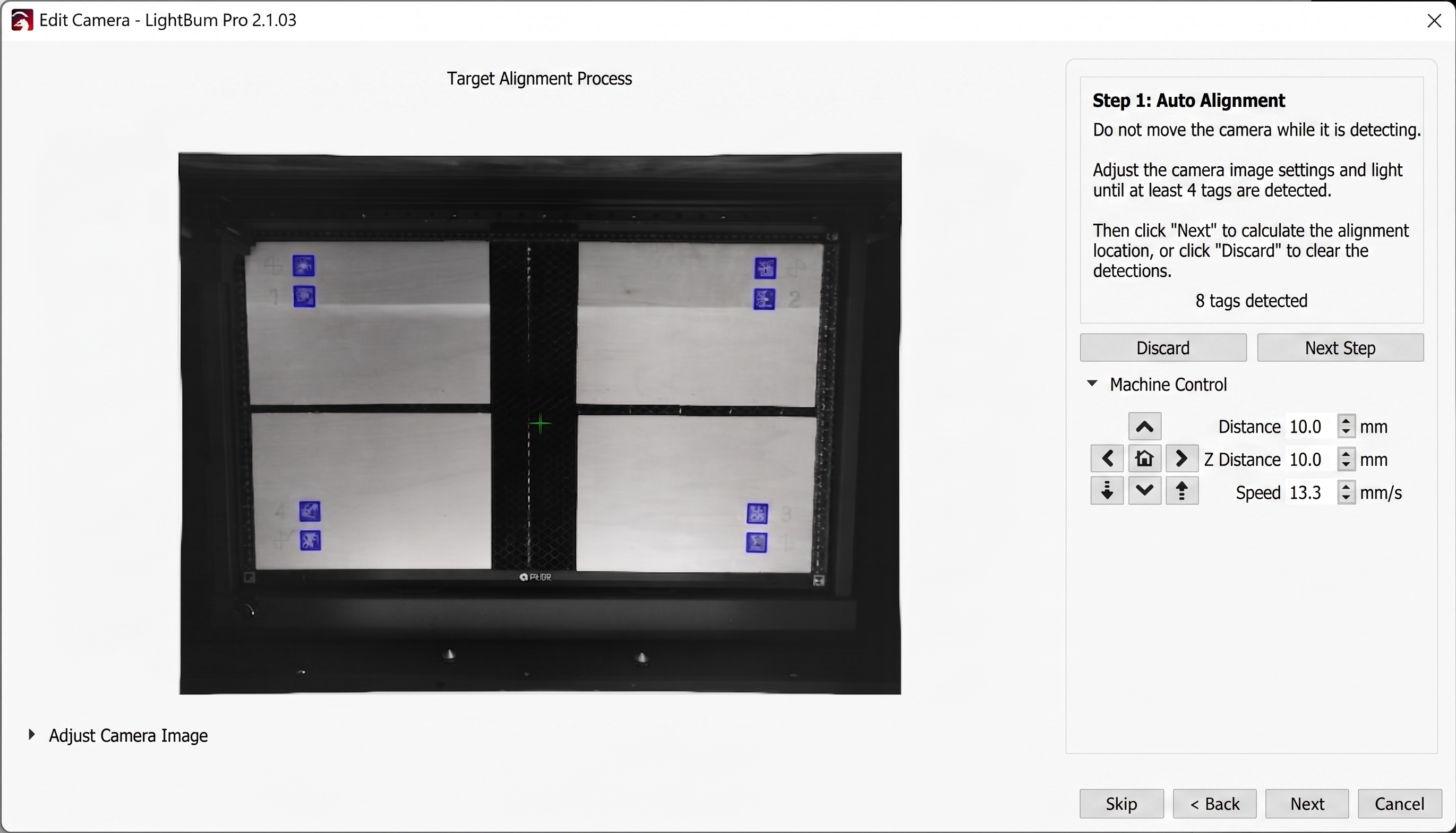

LightBurnin pitäisi tunnistaa kahdeksan kohdistusmerkkiä yhteensä. Jatka vahvistusnäyttöön ja varmista, että:

Kaikki kahdeksan kohdistusmerkkiä on tunnistettu.
Yksikään kulmakohdistus ei puutu, ole rajautunut pois tai ole tunnistettu väärin.
Ruudukko näkyy ja kattaa koko työtilan.
Kohdistusmerkkien sijainnit vastaavat kaiverrettuja merkkejä.

Jos kohdistusmerkkien tunnistaminen on vaikeaa, käytä Säädä kamerakuvaa -toimintoa muuttaaksesi valotusta, poistaaksesi heijastukset ja ottaaksesi kuvan uudelleen. Jos kohdistus on kameran näkymän ulkopuolella, sijoita levyt uudelleen ja toista kohdistus.

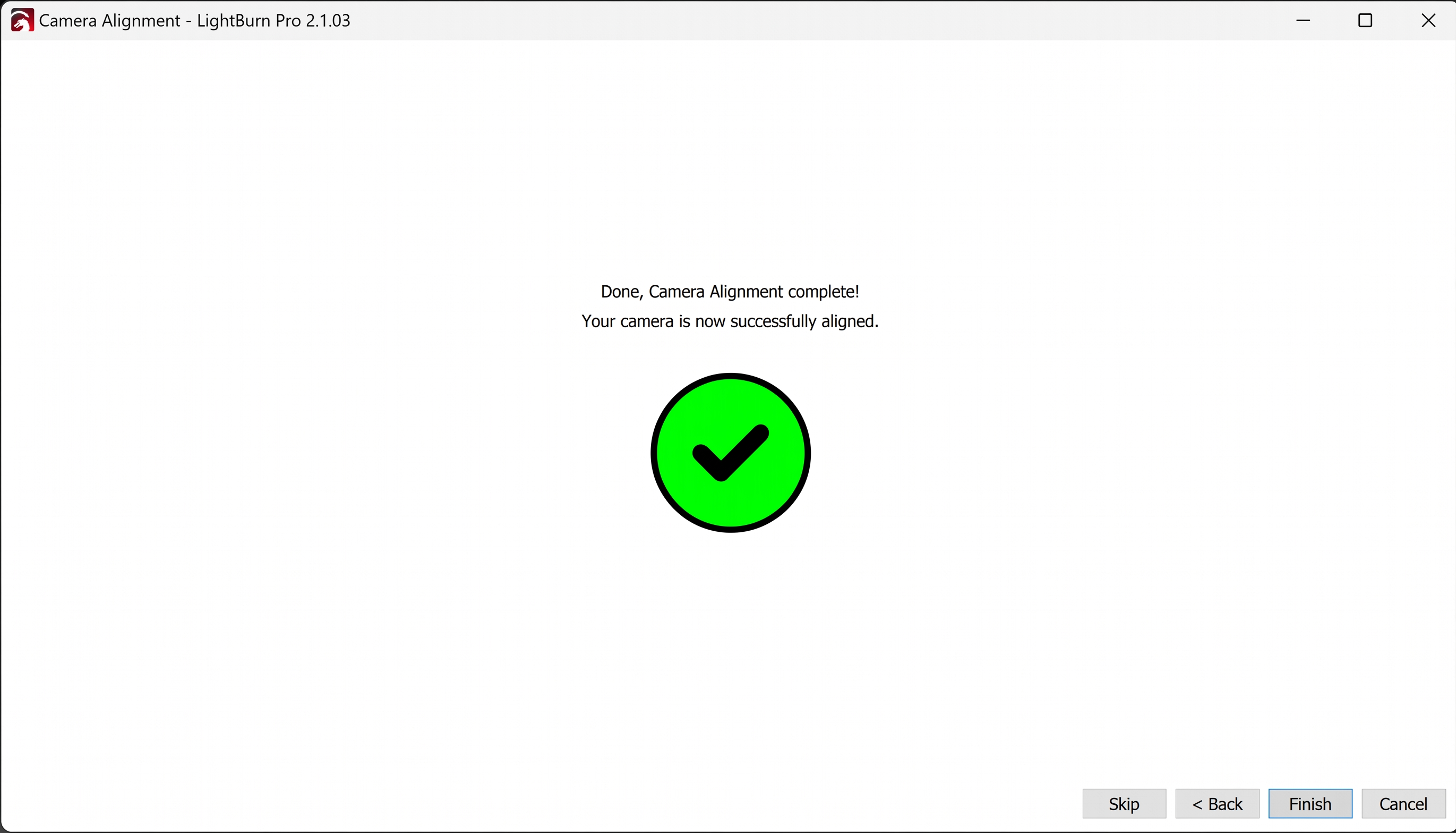

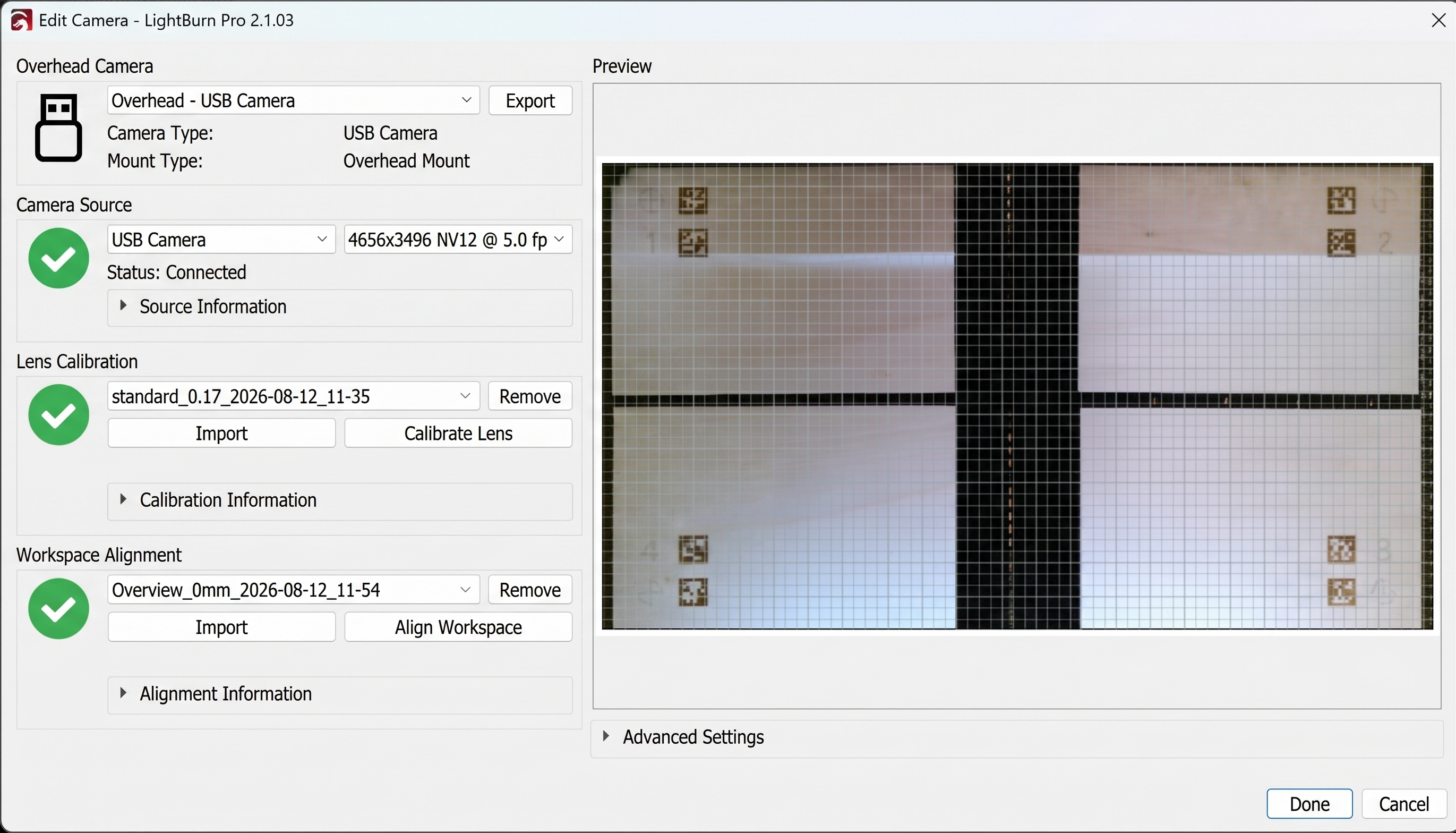

Napsauta Valmis kun vahvistus onnistuu. Kameran asetusten yhteenvedossa tulisi näkyä vihreät valintamerkit kameralähteelle, objektiivin kalibroinnille ja työtilan kohdistukselle.

Vaihe 21

Varmuuskopioi kameran kalibrointitiedot

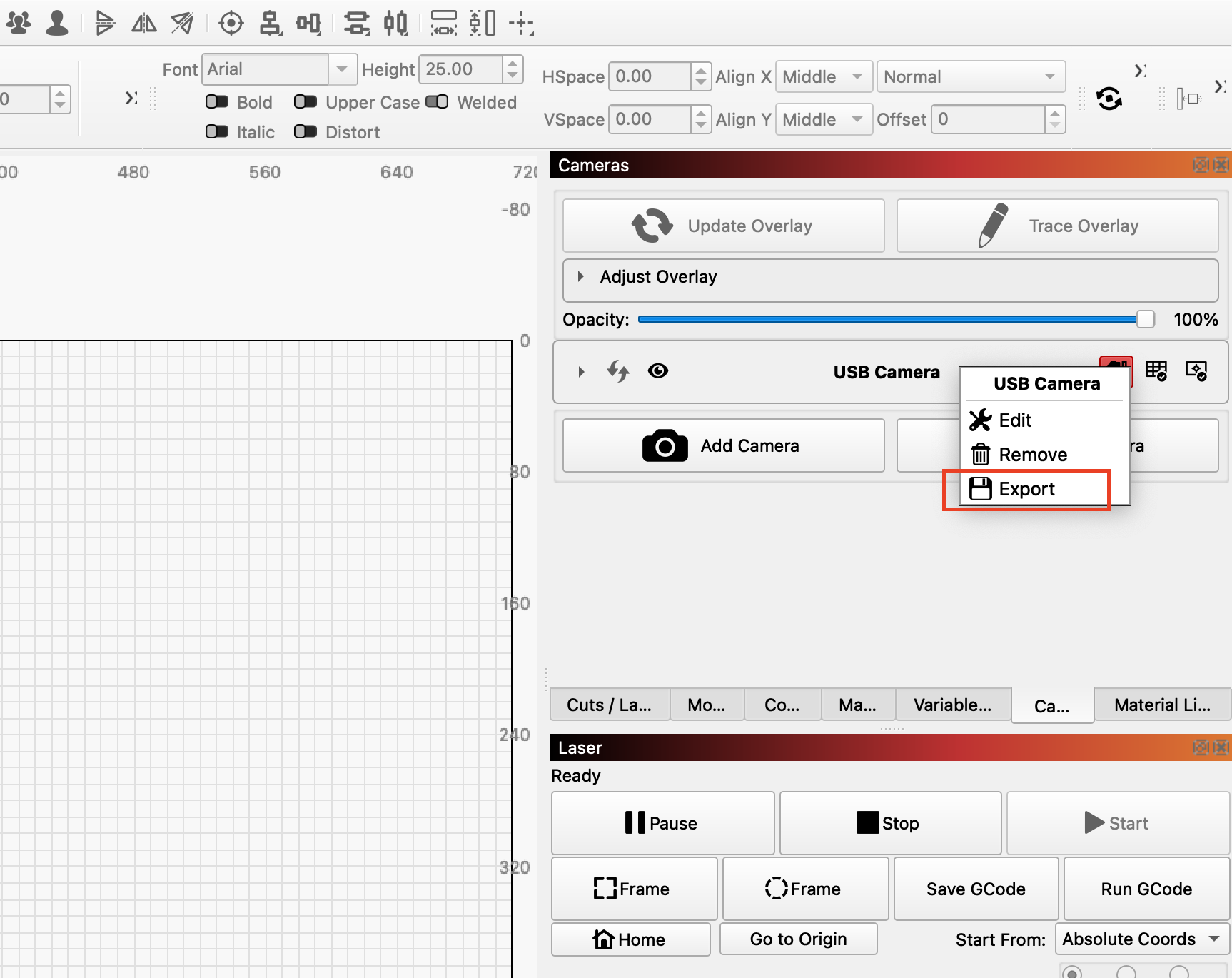

Kalibrointitietojen vieminen tarkoittaa, ettei sinun tarvitse kalibroida uudelleen, jos vaihdat tietokonetta. Noudata näitä ohjeita: Vienti: Valitse Kamerat >> napsauta hiiren oikealla painikkeella USB-kameraa > Vie kamera.

Kalibroidun kameran esikatselun käyttäminen

Palaa Kamera-paneeliin ja napsauta Päivitä peittokuva tallentaaksesi nykyisen työalueen. Aseta kuvio kamerakuvan päälle ja varmista sen sijainti ennen työn aloittamista. Kalibroi uudelleen, jos kameraa siirretään, kiinnitys löystyy, laitteen geometria muuttuu tai peittokuva ei enää vastaa fyysistä työaluetta.
