3-3 HEXA RF - Läpivientikaiverruksen opas

Kuvaus

Läpivientikaiverrustoimintoa käytetään pitkien kohteiden kaivertamiseen, jotka ylittävät vakiotyöalueen koon. Se auttaa käyttäjiä jakamaan suuret suunnittelutiedostot automaattisesti useisiin työalueisiin, mikä mahdollistaa helpon segmenttikohtaisen kaivertamisen.

Rajoitukset

HEXA RF:n läpivienti-aukon fyysisten rajoitusten vuoksi suositellaan, että materiaalin leveys ei ylitä 500mm, kun taas pituudelle ei ole rajoituksia.

Ennen aloittamista

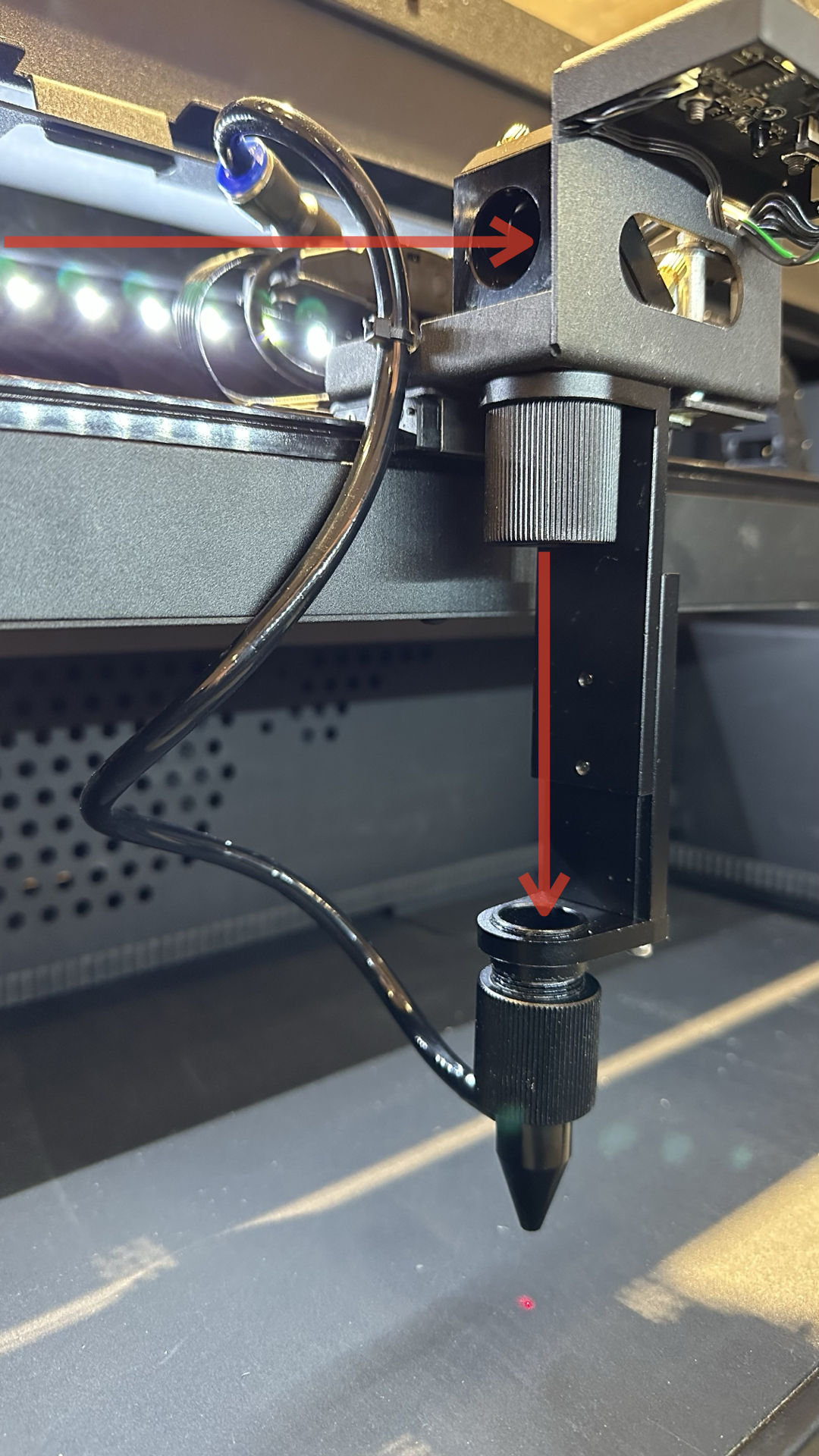

Varmista, että läpivientikaiverruksen moduuli on asennettu oikein. Katso ohje alla olevasta linkistä. Jos olet jo suorittanut asennuksen, voit ohittaa tämän vaiheen.

Läpivienti-laitteiston asennusohje

Vaihe 1 - Ota läpivientikaiverrustoiminto käyttöön

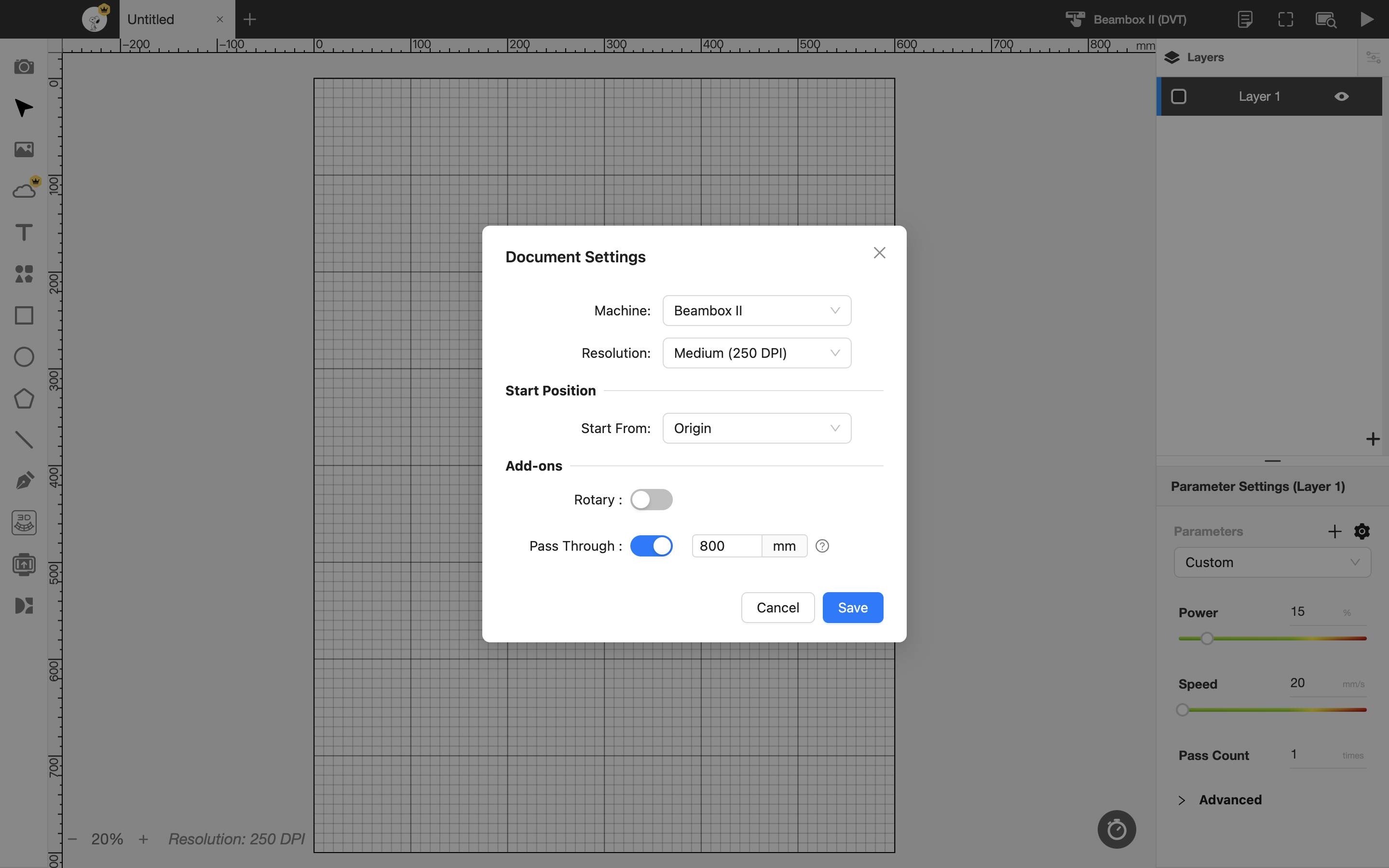

Ota läpivientikaiverrustoiminto käyttöön asiakirja-asetuksissa ja syötä haluamasi työalueen mitat.

Vaihe 2 - Tuo kohde

Tuo kohde (alla esimerkkinä suorakaiteen muotoinen ääriviiva) ja säädä sen kokoa ja sijaintia.

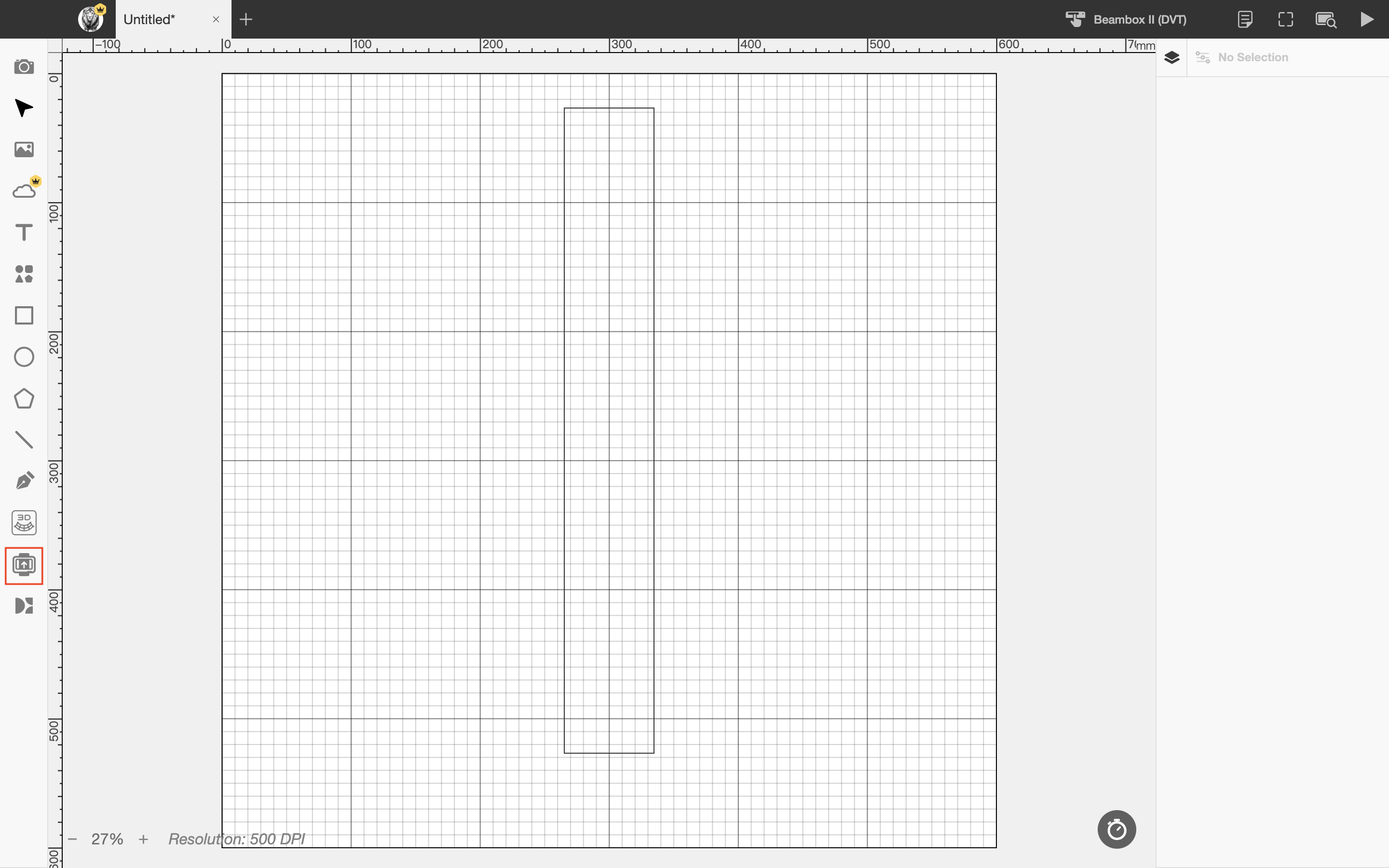

Napsauta vasemmassa työkalupalkissa näkyvää läpivientikaiverruksen kuvaketta päästäksesi läpivientikaiverruksen ikkunaan.

Vaihe 3 - Säädä läpivientikaiverruksen parametrit

Asetusten kuvaus

• Kohteen pituus: Näyttää valitsemasi kohteen pituuden, mikä auttaa määrittämään kunkin työalueen korkeuden.
• Työalueen korkeus: Voit määrittää, kuinka moneen työsegmenttiin tämä läpivienti-kohde jaetaan kaivertamista varten, ja voit tarkastella kunkin segmentin kaiverrussisältöä ikkunassa.
• Viitetaso: Tämä taso toimii viitteenä ja tarjoaa vain kohdistuksen näyttötoiminnon; sitä ei kaiverreta.
• Kohdistusmerkit: Kohdistusmerkit ovat kaksi kolmiomerkkiä, jotka on kaiverrettava päämateriaalin ja apumateriaalin poikki. Kun siirrät levyä kunkin kaiverrussegmentin jälkeen, voit käyttää kolmiomerkkejä kohdistuksen apuna.

	1. Kohteen pituus
	2. Työalue (korkeus)
	3. Viitetaso
	4. Kohdistusmerkit

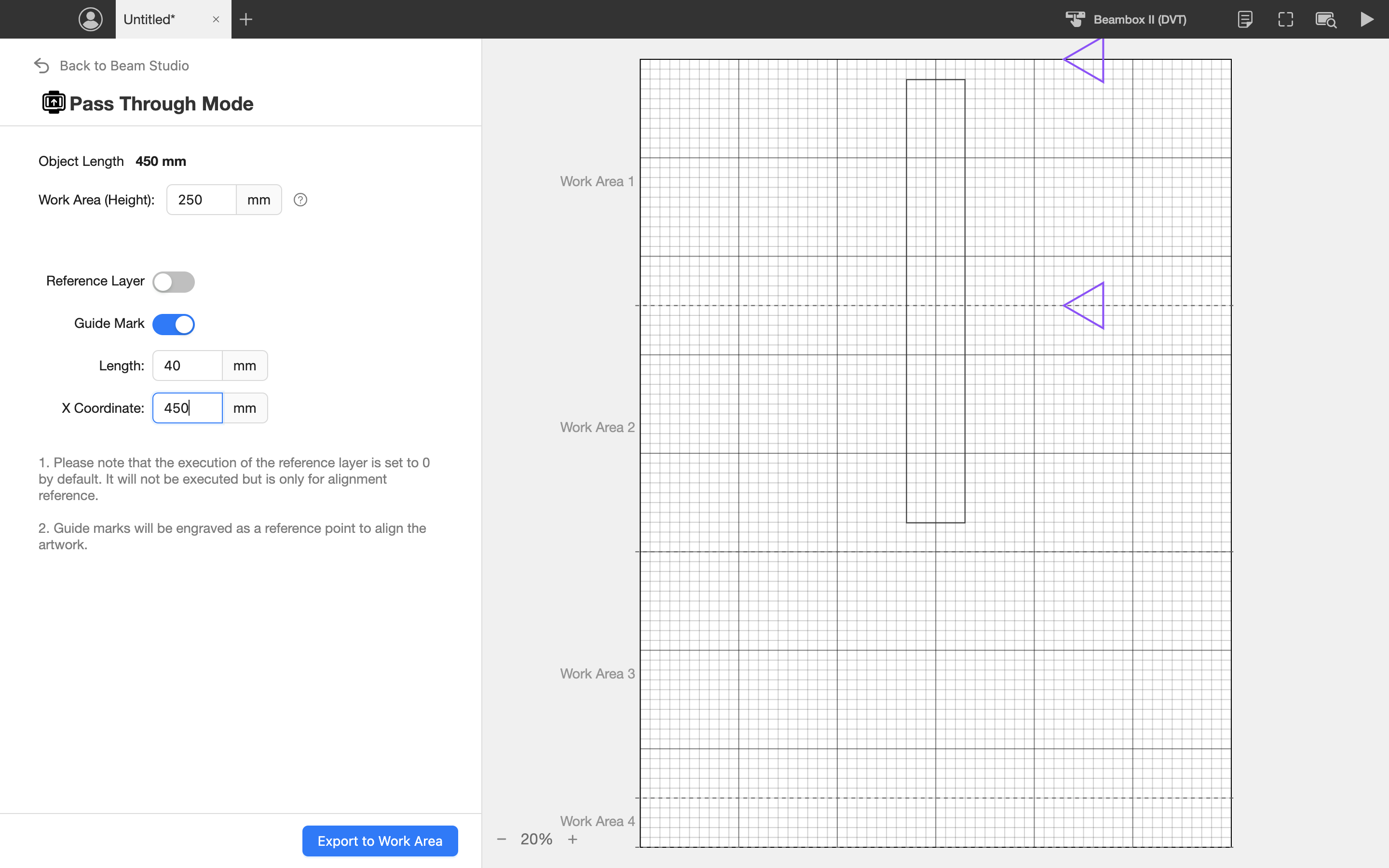

Käyttäen alla olevaa kuvaa esimerkkinä, kohteen pituus on 450 mm. Jos työalueen korkeudeksi asetetaan 250 mm, tämä kohde jaetaan yhteensä kahteen segmenttiin.

Katkoviiva osoittaa kunkin työalueen jakopisteen.

Yleisesti suositellaan segmenttien määrän minimoimista mahdollisten kohdistusvirheiden välttämiseksi liitoskohdissa pienten virheiden vuoksi.

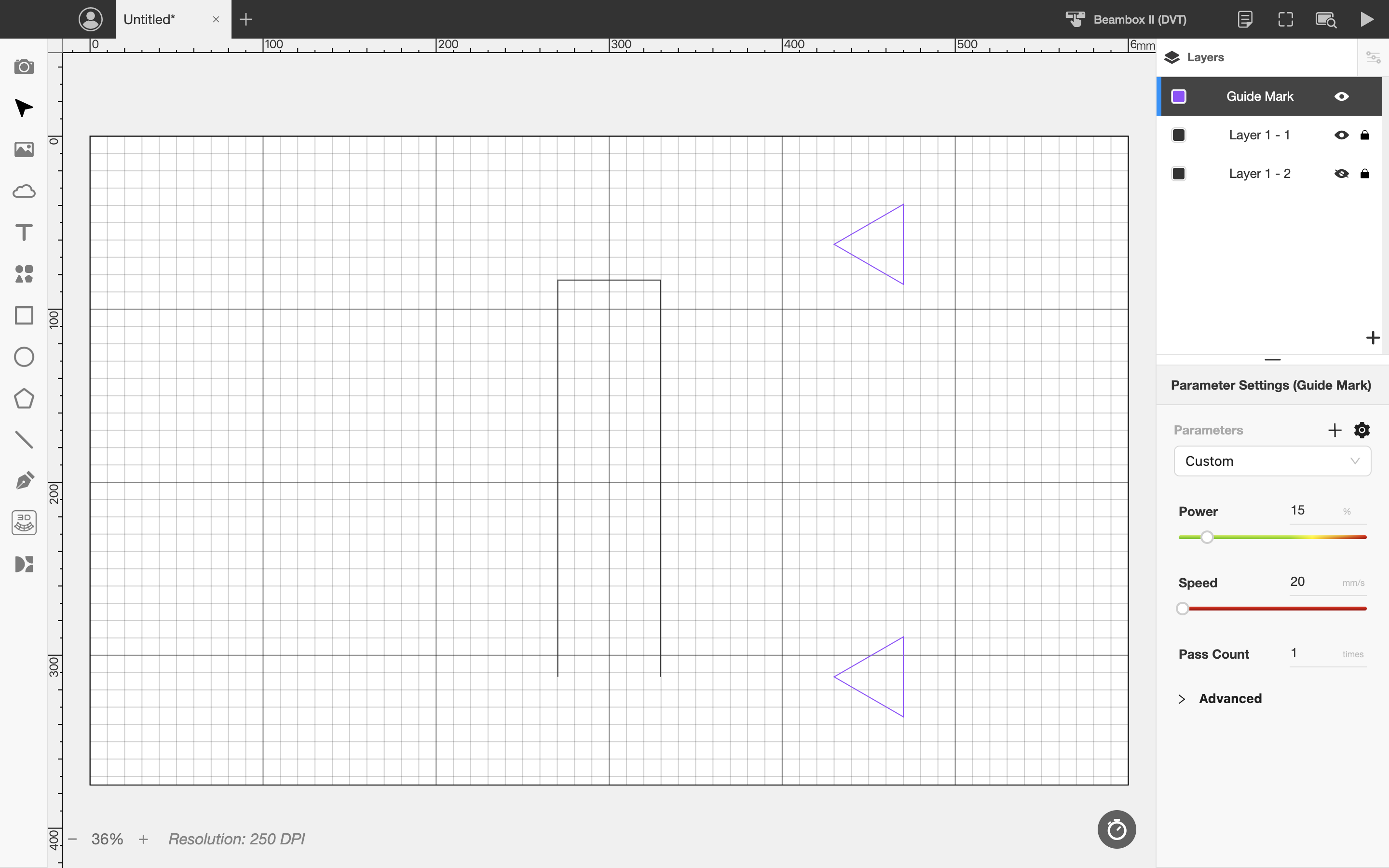

Vie suunnittelutiedosto asetusten valmistuttua.

Vaihe 4 - Kaiverrustyö

Jos käytät kohdistusmerkkejä, sinun tulee valmistella apumateriaalilevy.

Vaihe 4.1 - Kaiverruksen valmistelu

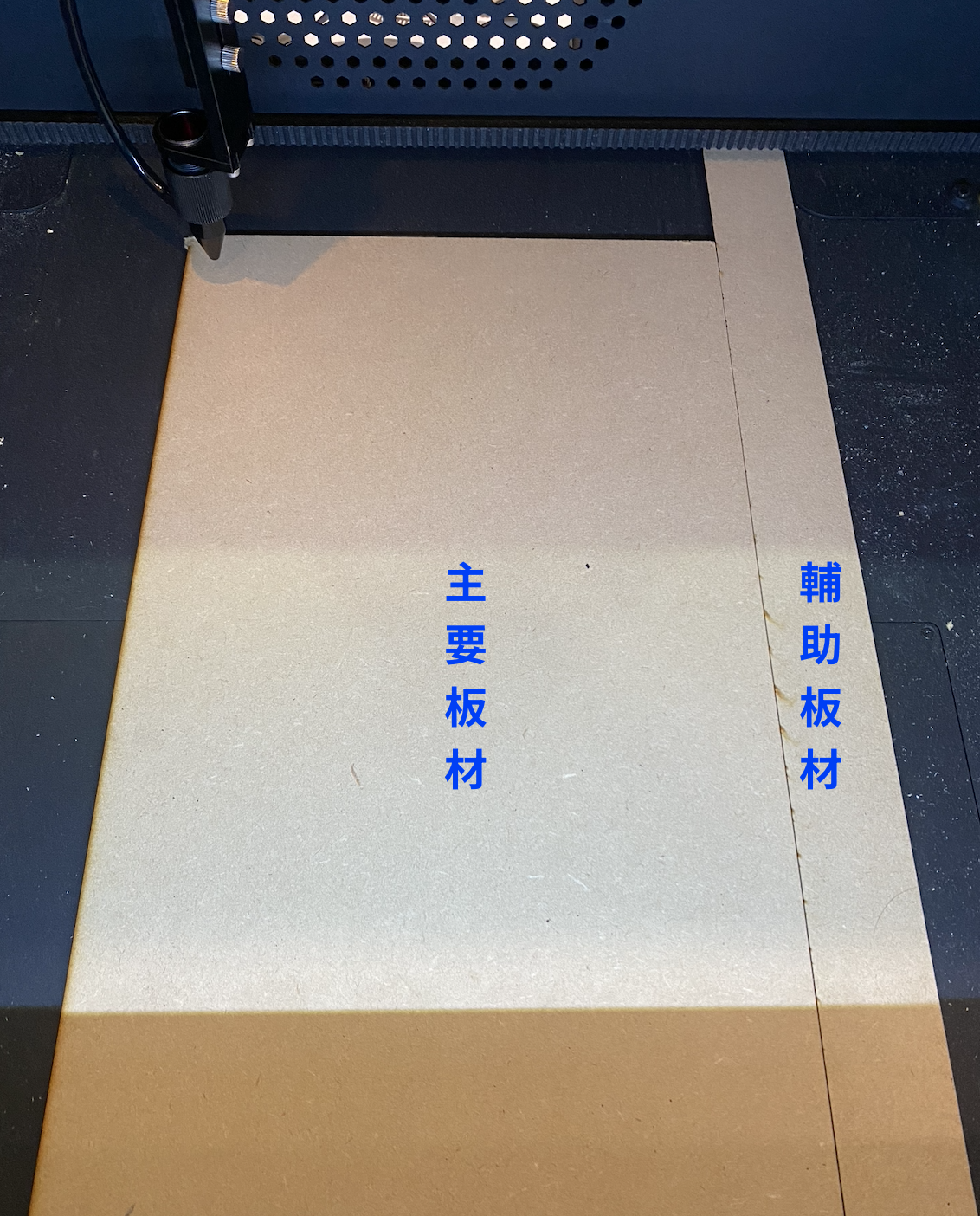

Kiinnitä apumateriaali päämateriaalin viereen.

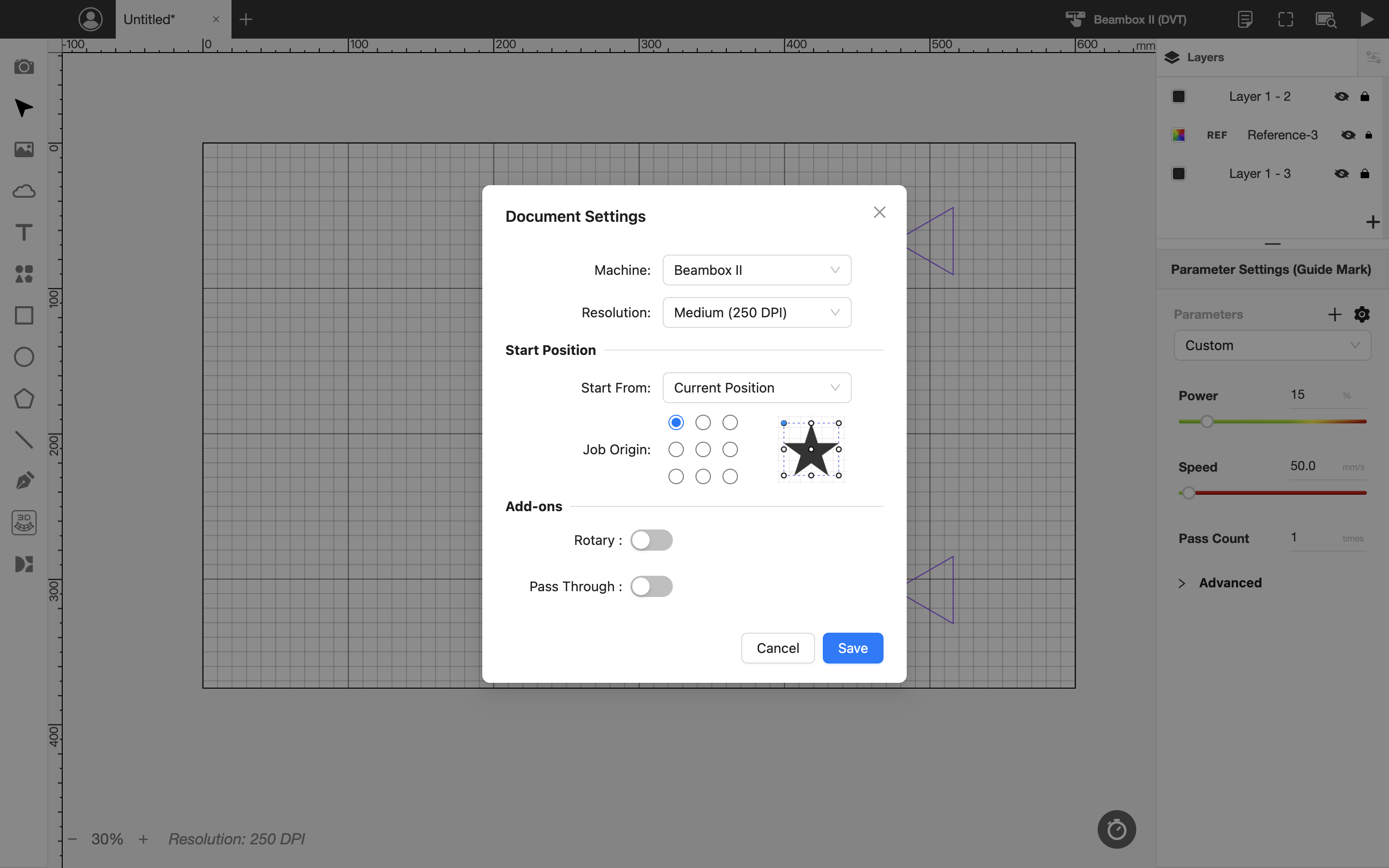

Ota käyttöön "Aloita nykyisestä sijainnista" ja siirrä laserpää kaiverrattavan materiaalin vasempaan yläkulmaan.

Ota käyttöön "Aloita nykyisestä sijainnista" ja aseta aloituspiste vasempaan yläkulmaan.

(Voit myös käyttää "Aloita origosta", mutta huomioi, että laserputki tulee siirtää oikealle puolelle kotiutumisvirheen estämiseksi.)

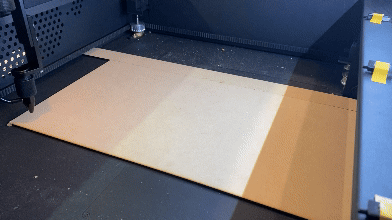

Käytä "Kehystys"-toimintoa vahvistaaksesi suunnitelman ensimmäisen segmentin kaiverruskohdan.

Huomaa: Kytke viitetaso pois päältä kehystyksen aikana.

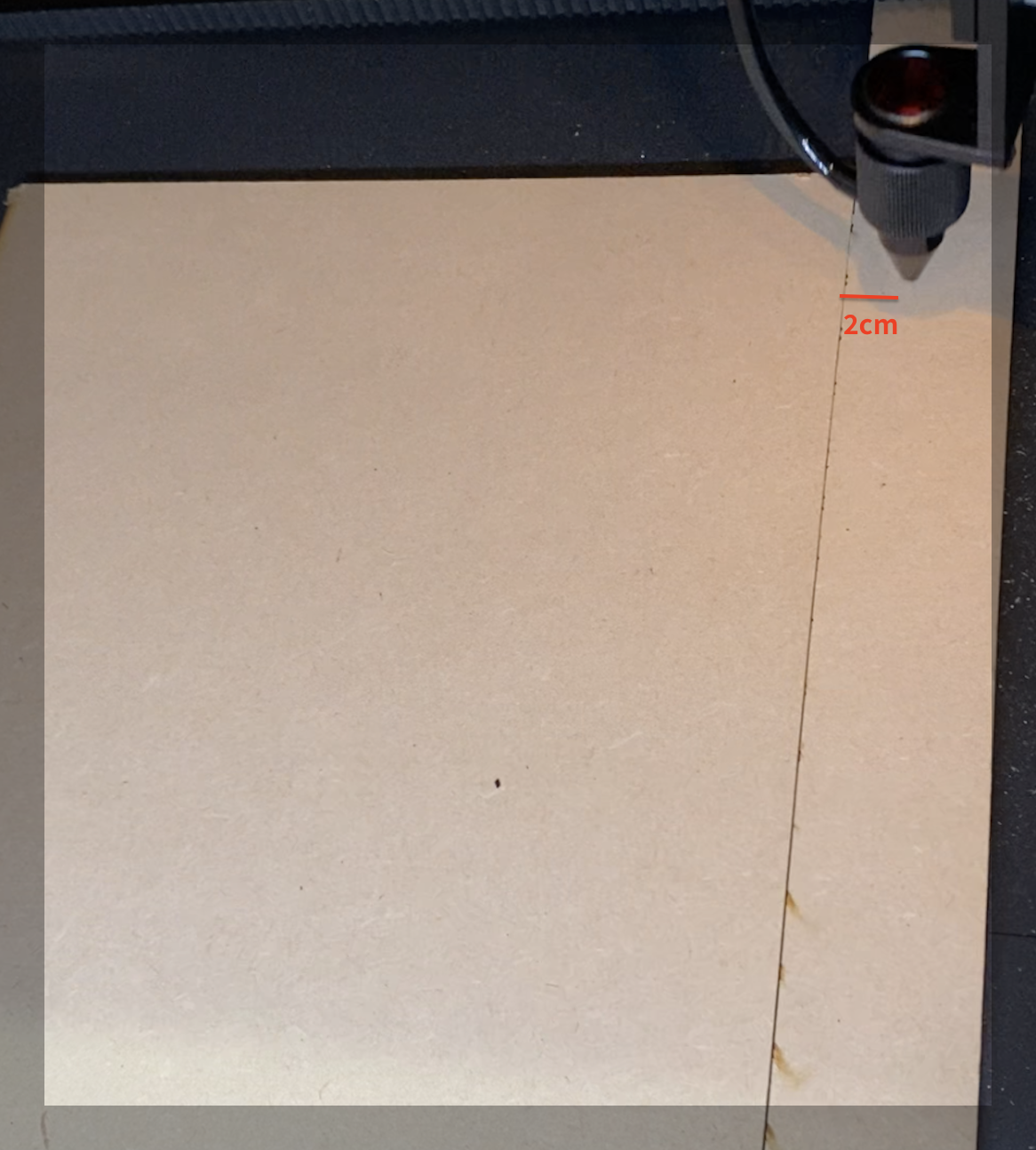

Vahvista kohdistusmerkkien sijainti kehystyssijainnin avulla; merkkien tulee ulottua sekä päämateriaalin että apumateriaalin yli.

(Käyttäen oletusarvoista 4 cm kohdistusmerkkiä esimerkkinä, varmista että laserpää ulottuu noin 2 cm apumateriaalin päälle kehystyksen aikana.)

Vaihe 4.2 - Ensimmäisen segmentin kaiverrus

Oletusarvoisesti vain ensimmäinen työsegmentti ja kohdistusmerkit ovat käytössä tiedostoa vietäessä. Parametrien säätämisen jälkeen voit aloittaa suoraan ensimmäisen työalueen kaiverruksen.

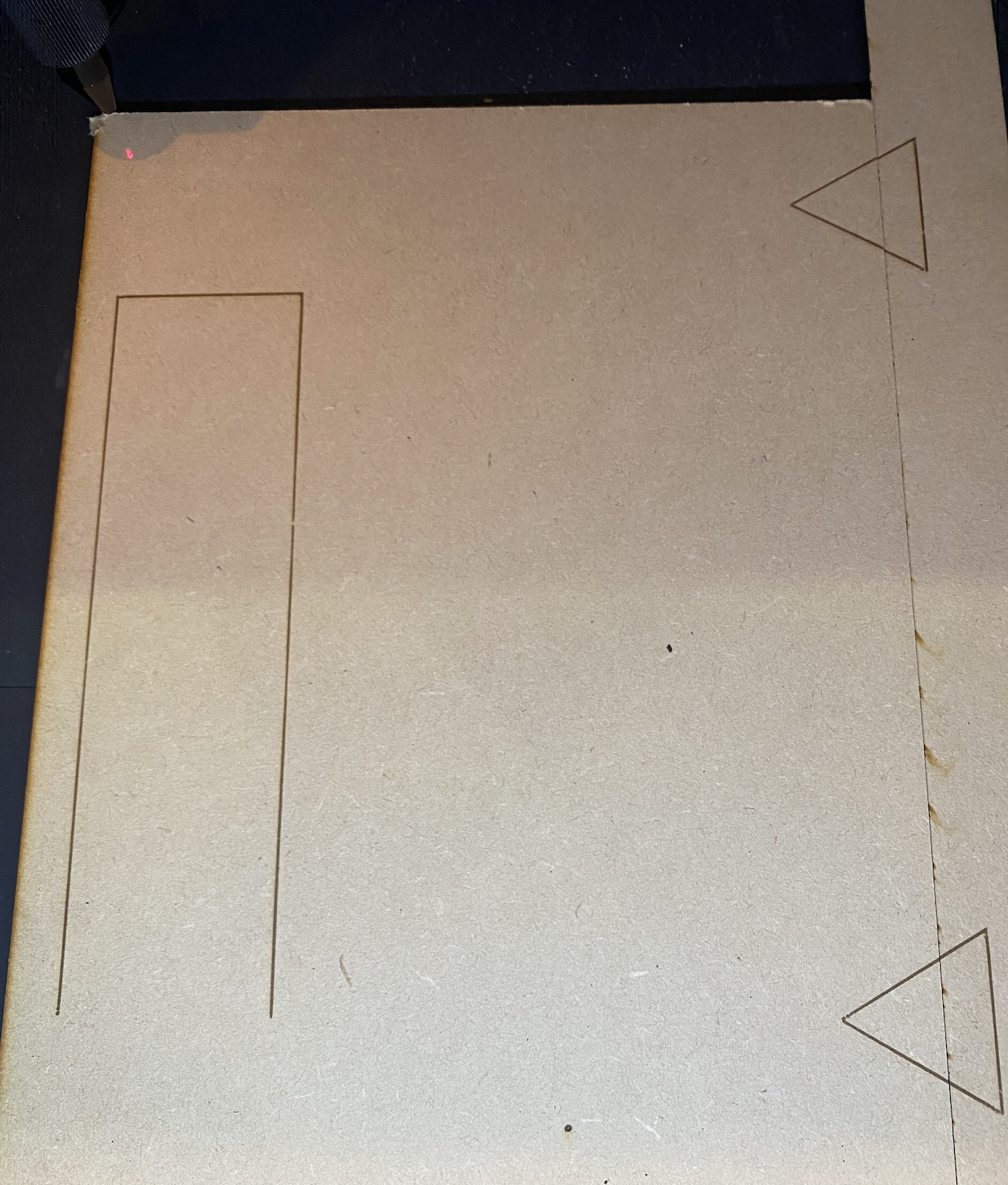

Kaiverruksen valmistuttua osan kohdistusmerkistä tulisi olla apumateriaalilla.

Vaihe 4.3 - Toisen segmentin kaiverrus

Kytke ensimmäinen työsegmenttitaso pois päältä ja kytke toinen työsegmenttitaso päälle.

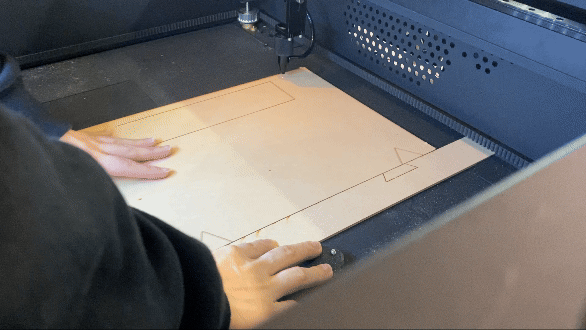

Siirrä päämateriaalia, kohdista päämateriaalin alempi kohdistusmerkki apumateriaalin ylemmän merkin kanssa ja jatka sitten kaiverrusta toisella segmentillä.
