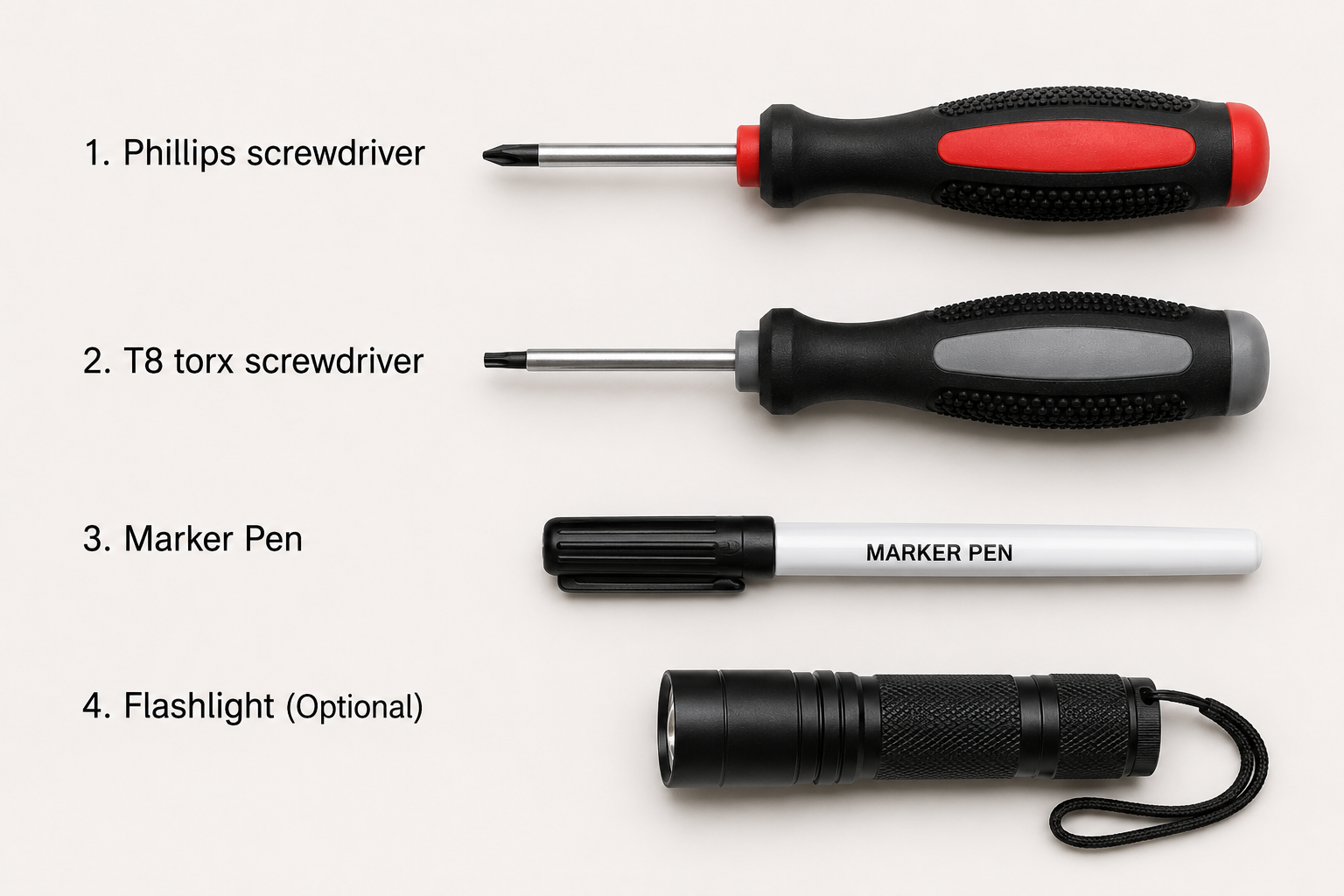

Työkalut
|
Vaihe 1
Sammuta laite ja irrota virtajohto.
Vaihe 2

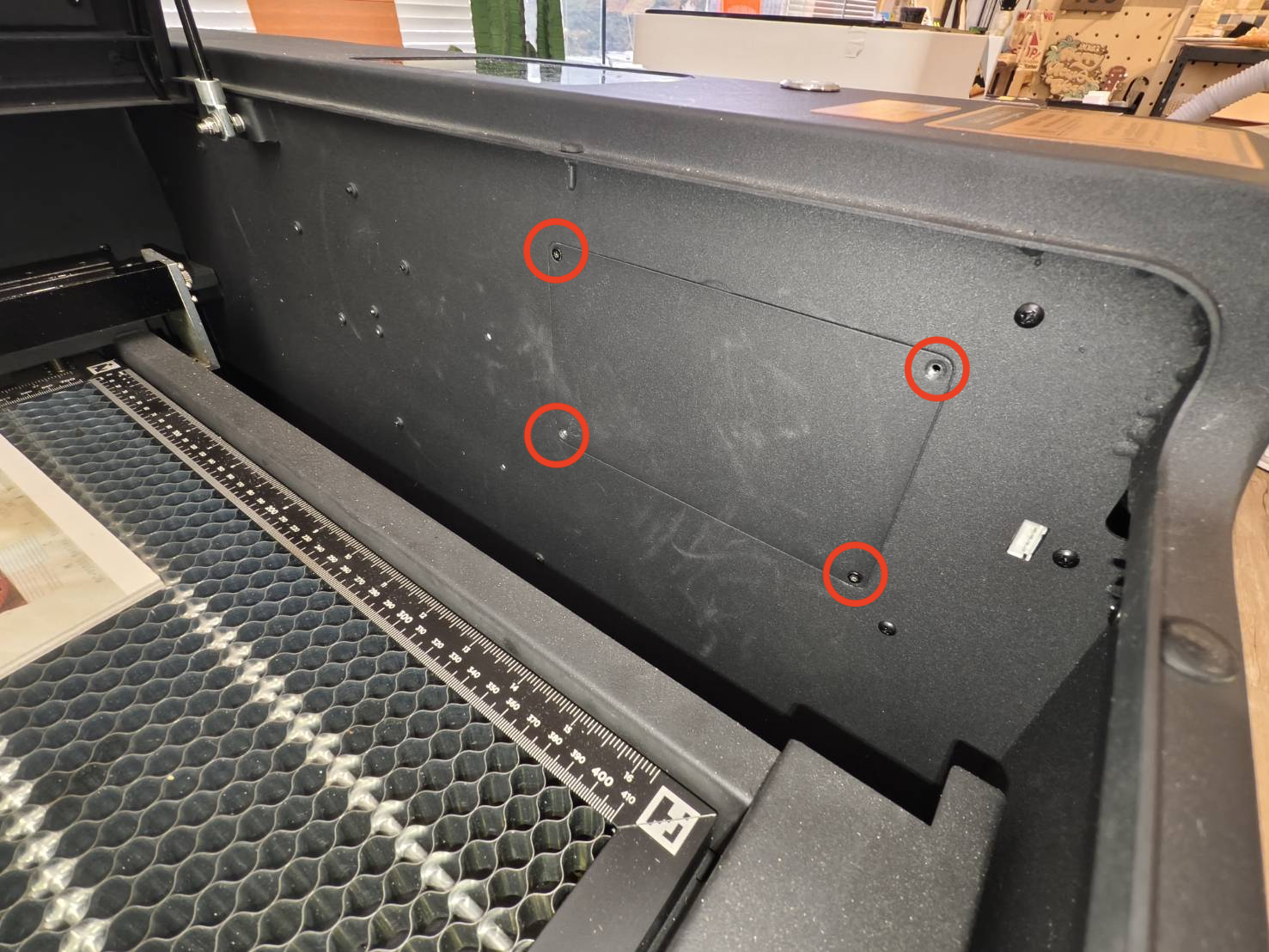

Avaa sivukansi T8 Torx-ruuvimeisselillä. Kansi sijaitsee työalueen sisäpuolella.
Vaihe 3
On erittäin suositeltavaa kuvata video jokaisen kaapelin sijainnista siltä varalta, että unohdat mihin ne kytketään takaisin. (Alla oleva video on vain esimerkki. Kaapeleiden järjestys saattaa poiketa.)
Vaihe 4

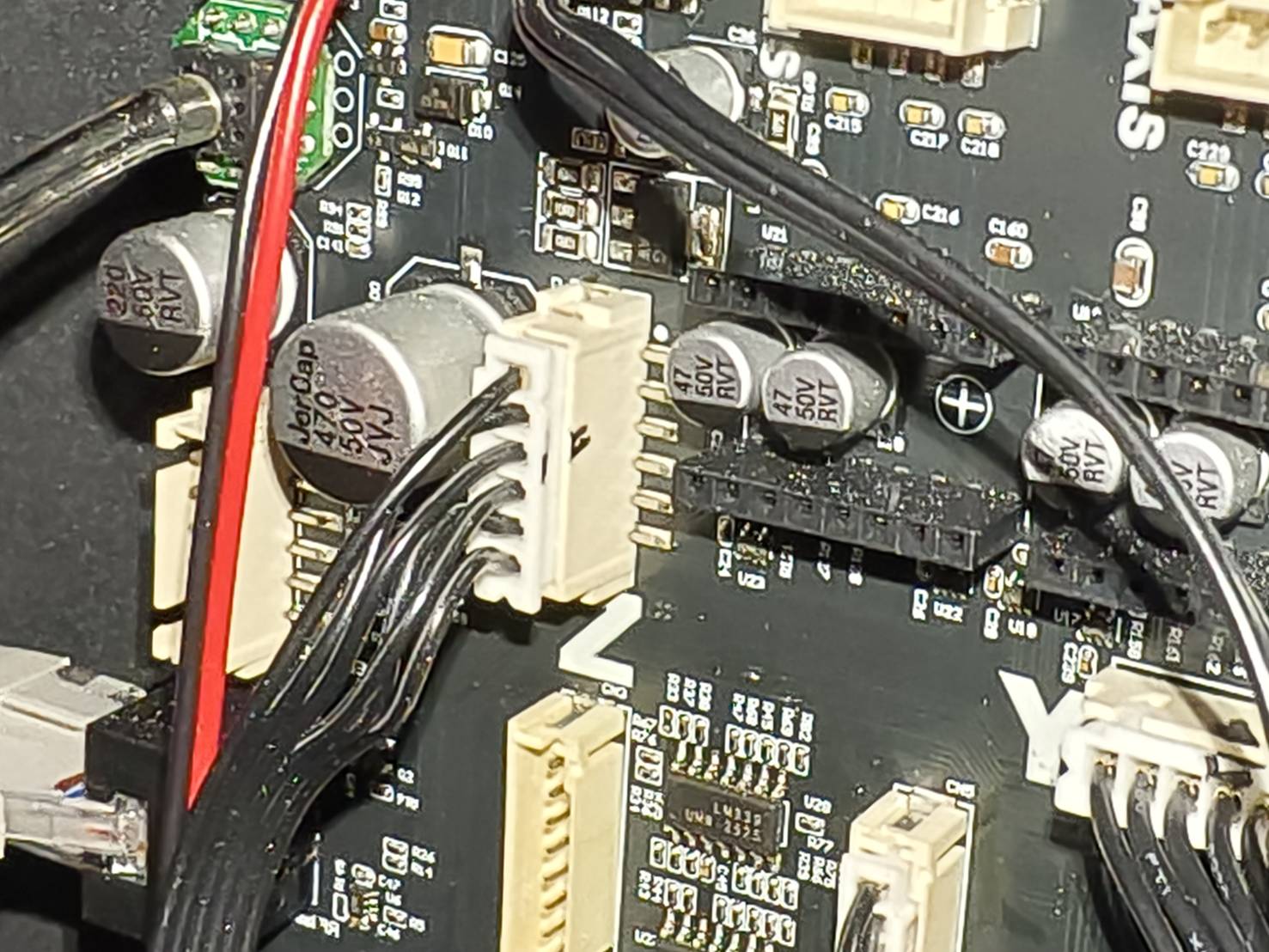

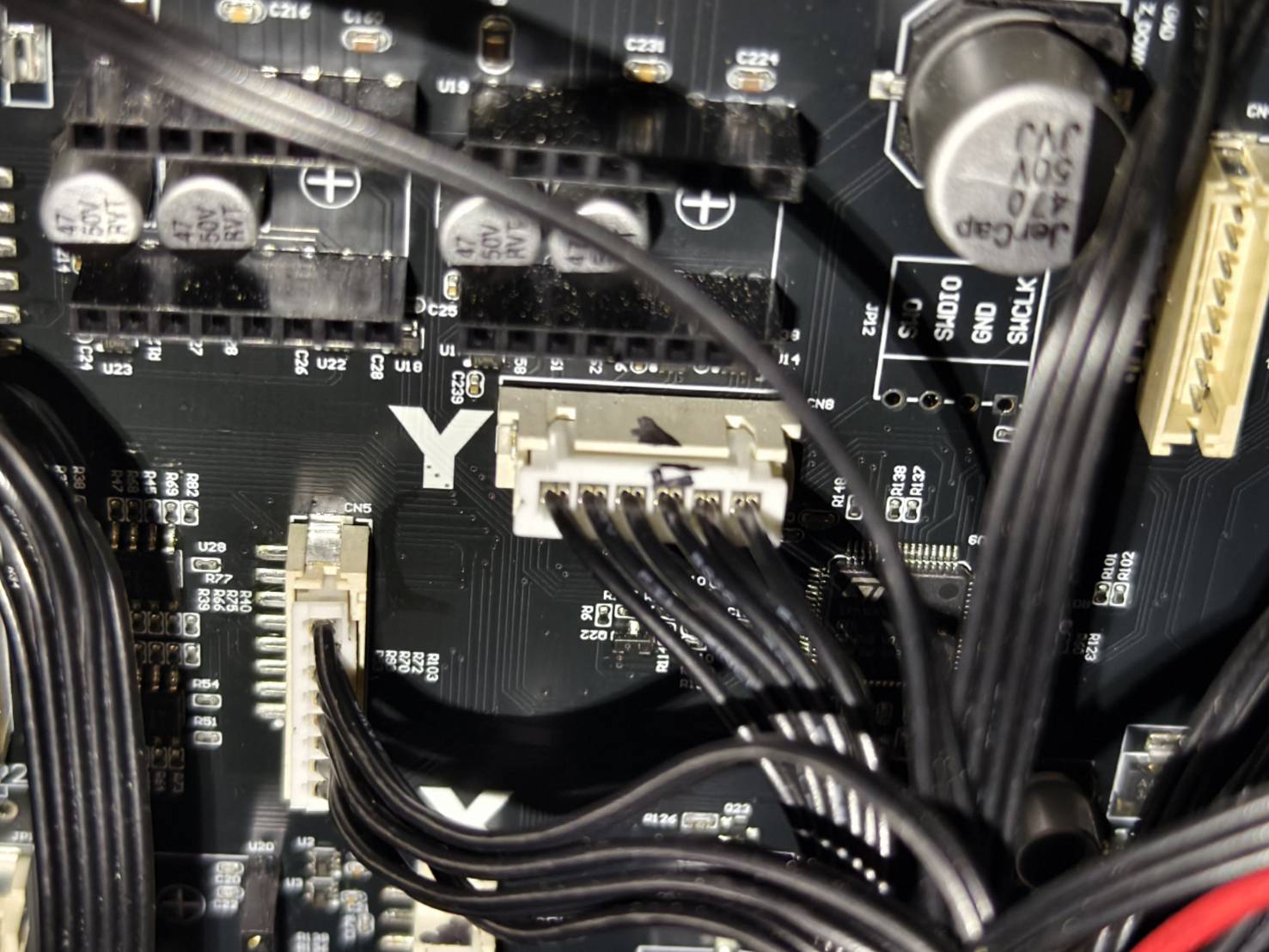

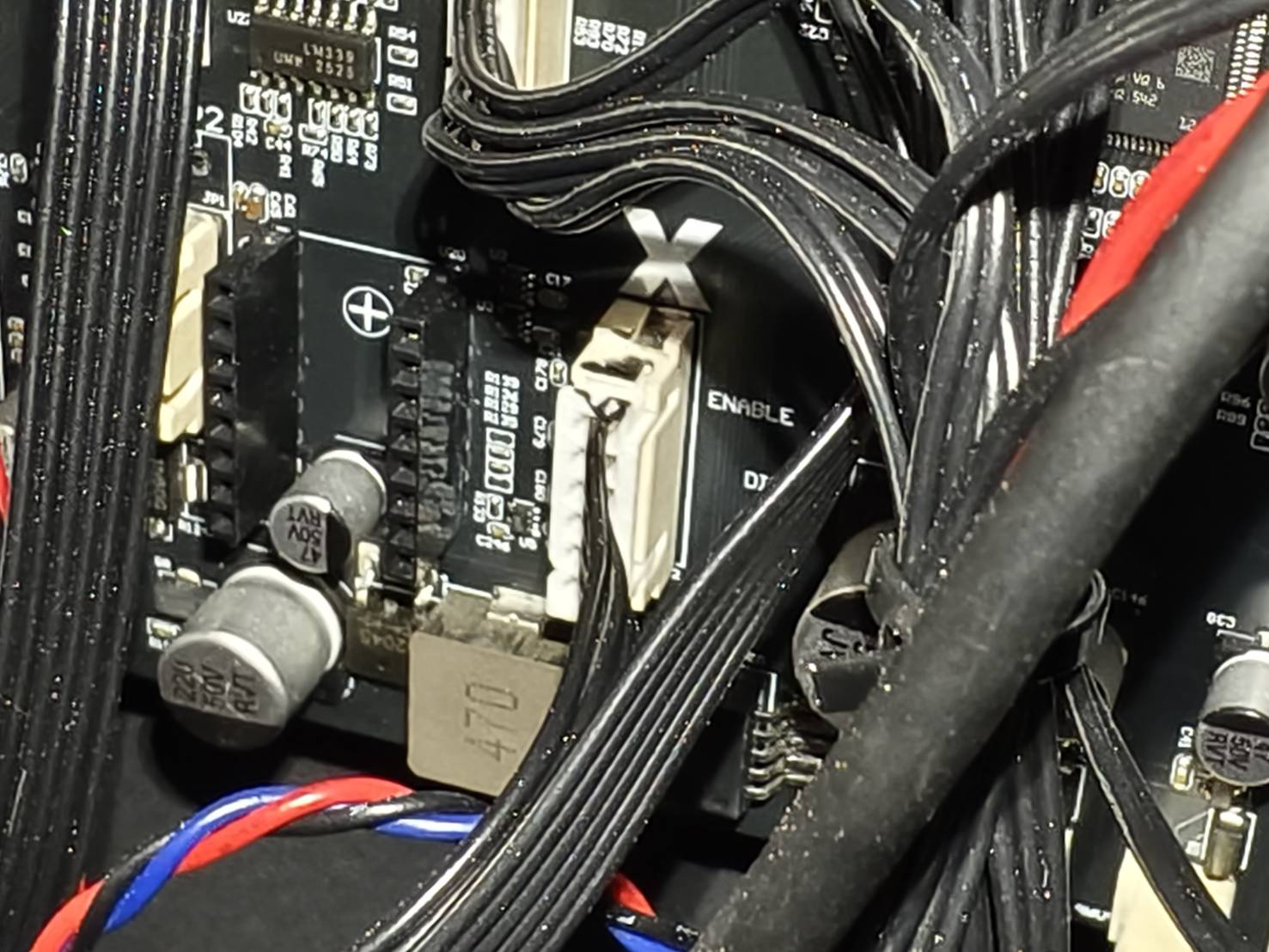

Koska moottorikaapelit käyttävät samantyyppistä liitintä emolevyllä, merkitse X-, Y- ja Z-akselin moottorikaapelit välttääksesi niiden kytkemisen vääriin liittimiin takaisin asennettaessa.
Varmista, että otat valokuvat jokaisen kaapelin merkinnästä.
X-akseli |
Y-akseli |
Z-akseli |
Vaihe 4

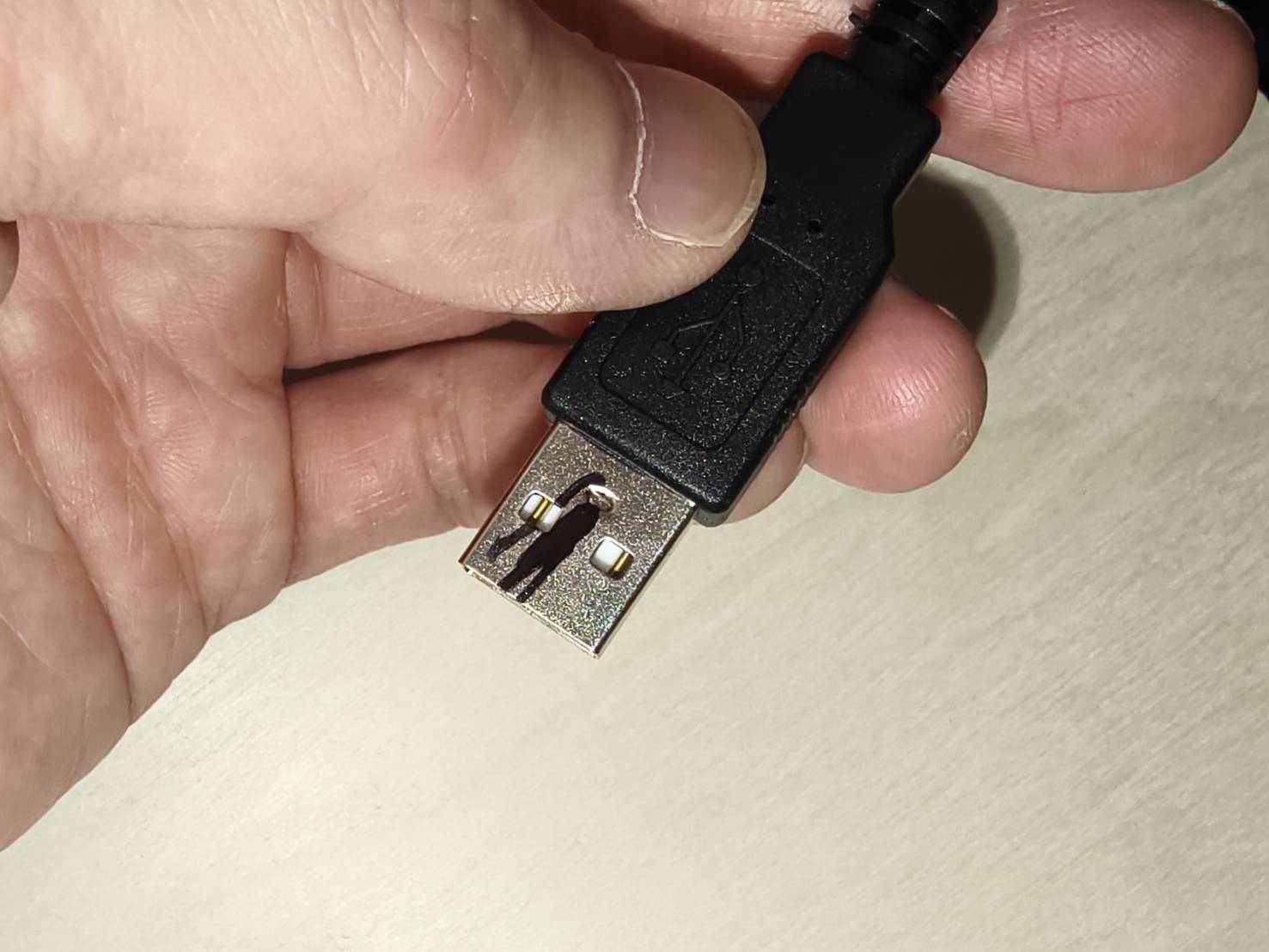

Irrota kamerakaapeli (CAM1) yläosasta ja merkitse se osoittamaan, että se kytketään ylempään USB-porttiin (CAM1).
Varmista, että otat valokuvan kaapelin merkinnästä.
Vaihe 5

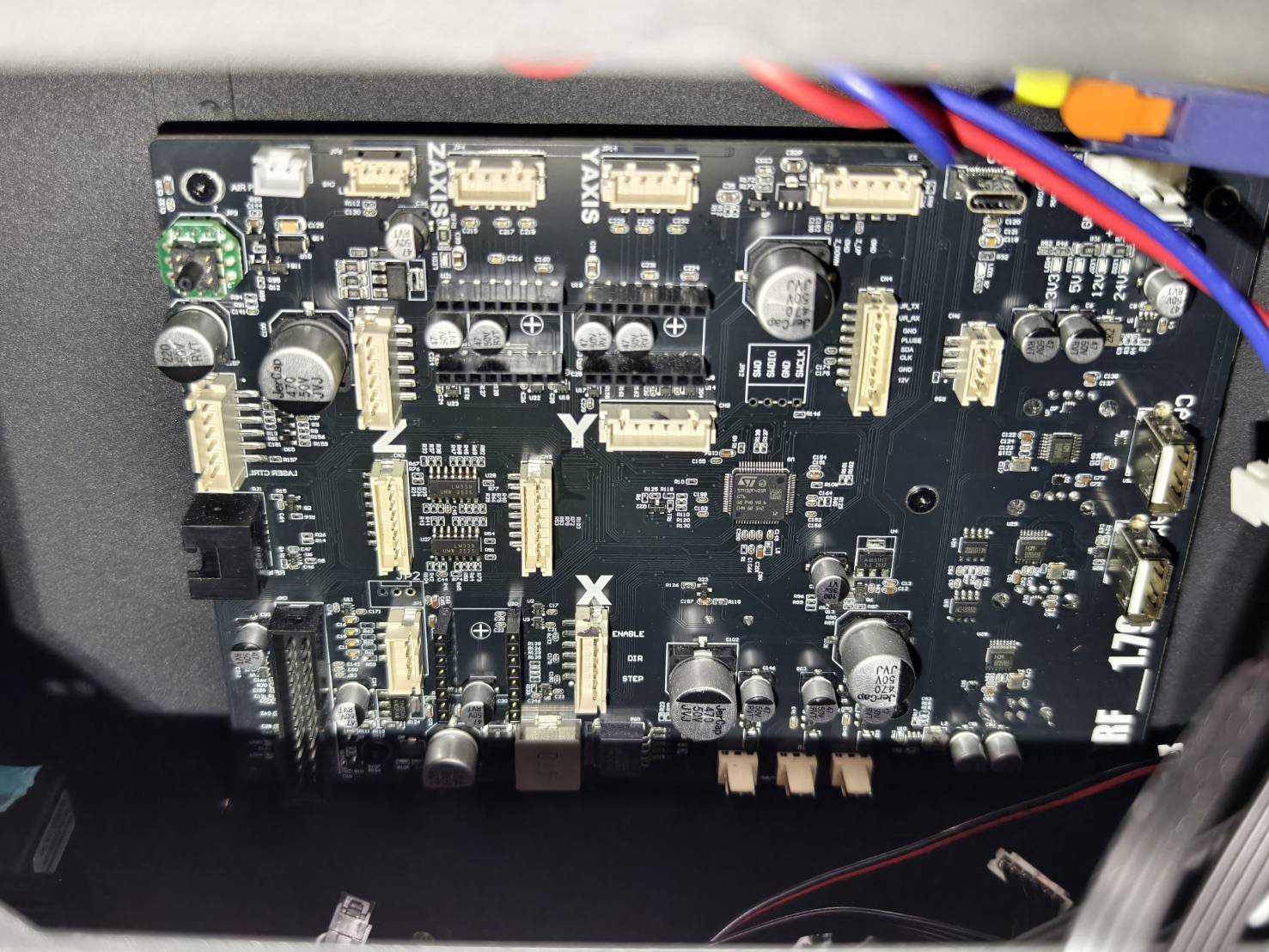

Irrota kaikki kaapelit emolevystä.
Vaihe 6

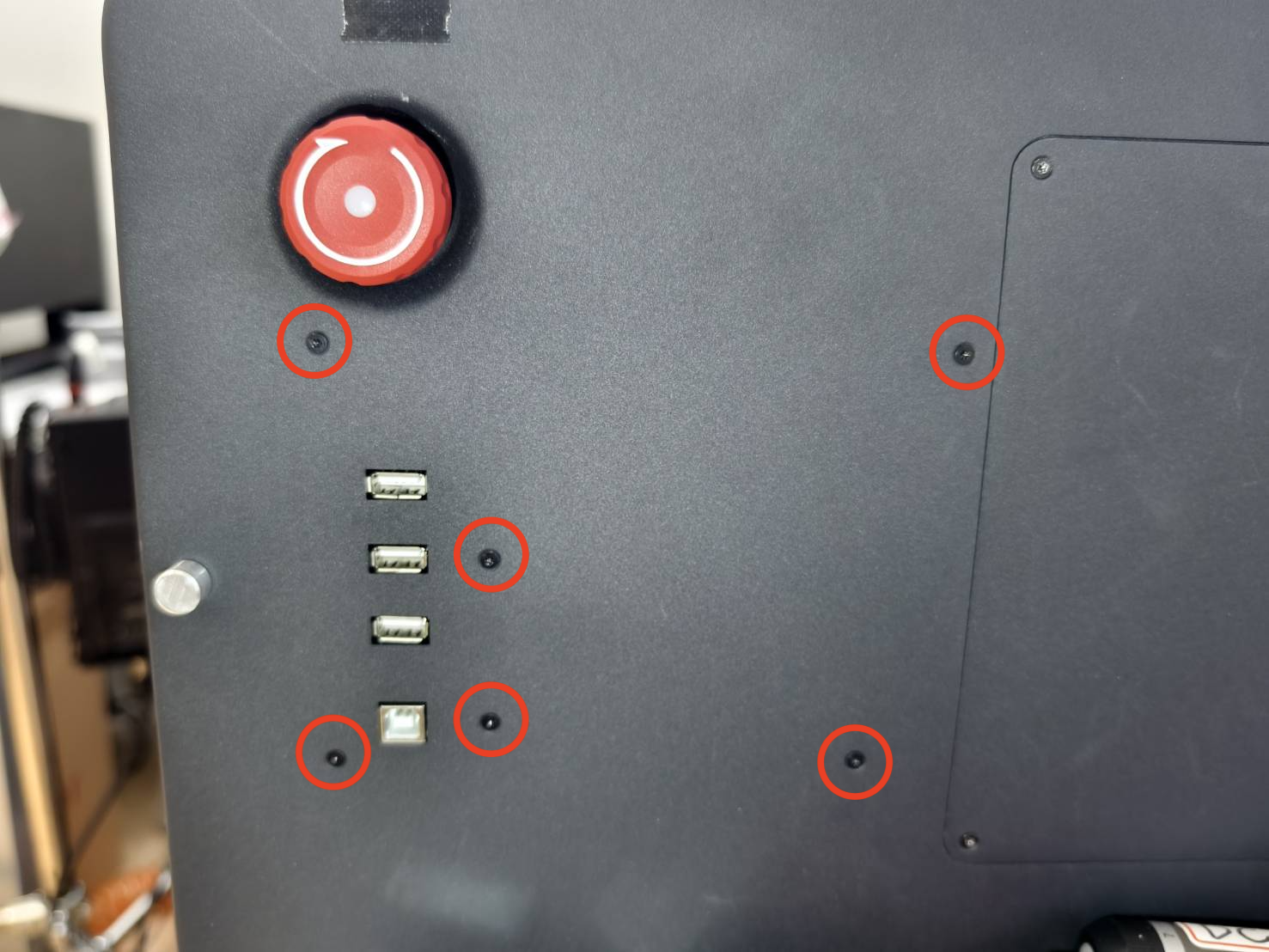

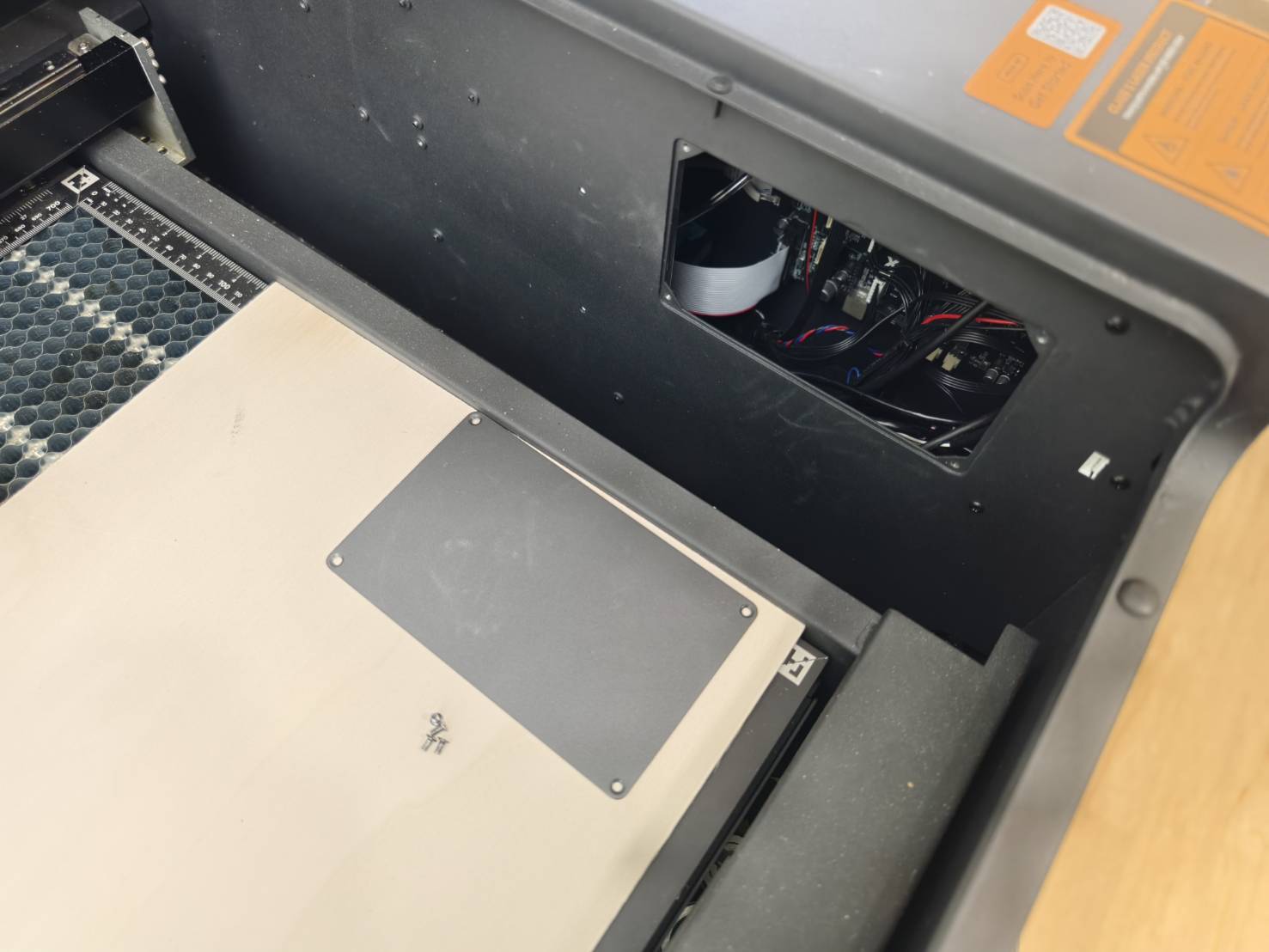

Irrota koneen oikealta puolelta T8-ruuvit irrottaaksesi emolevyn järjestelmästä.
Tässä on esimerkki siitä, kuinka levy otetaan ulos aukon kautta.
Vaihe 7

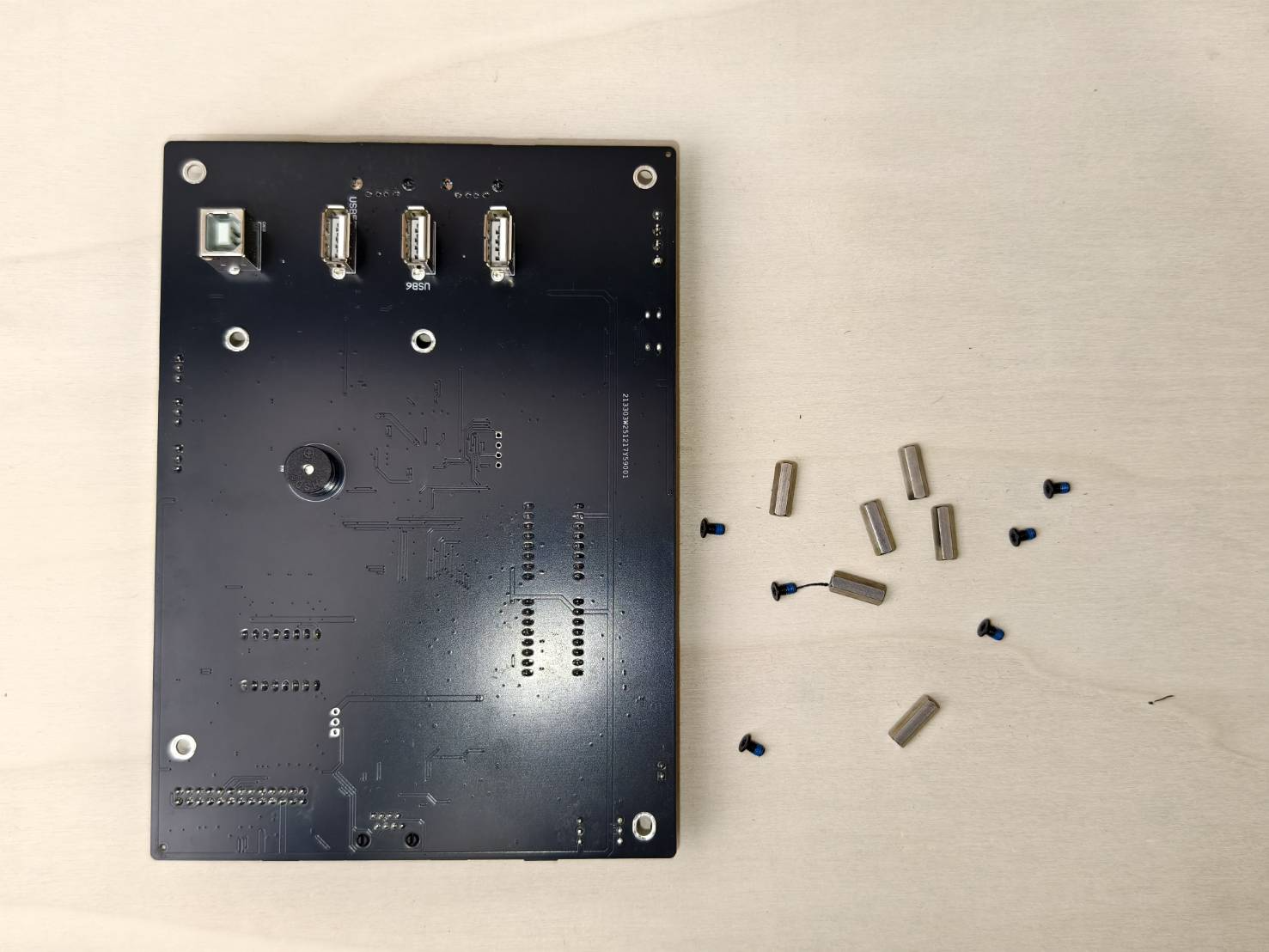

Irrota väliholkkien ruuvit emolevystä pitämällä väliholkkia paikallaan samalla kun irrotat T8-ruuvin.
T8-ruuvit (edessä) |
Väliholkit (takana) |
Vaihe 8

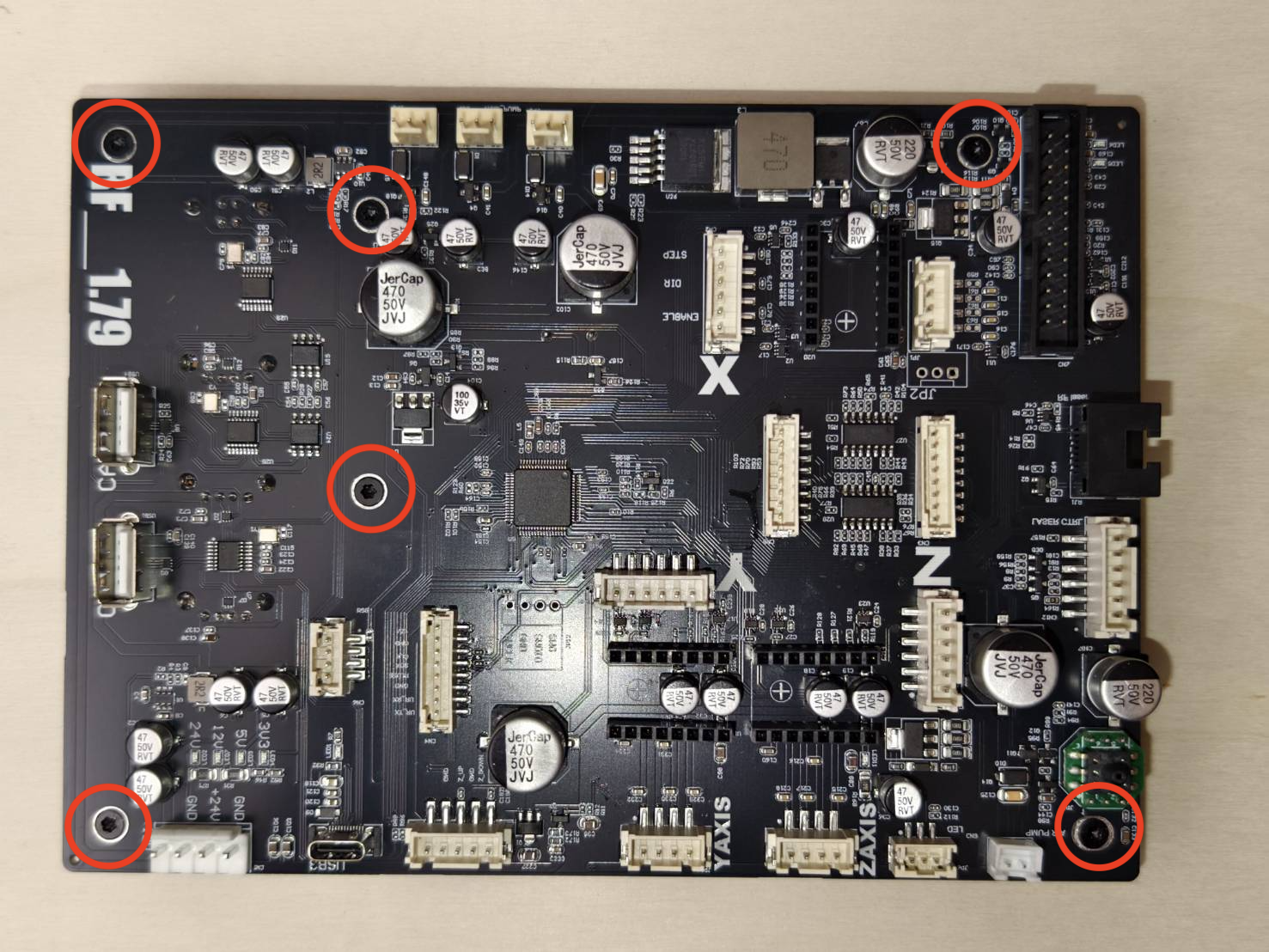

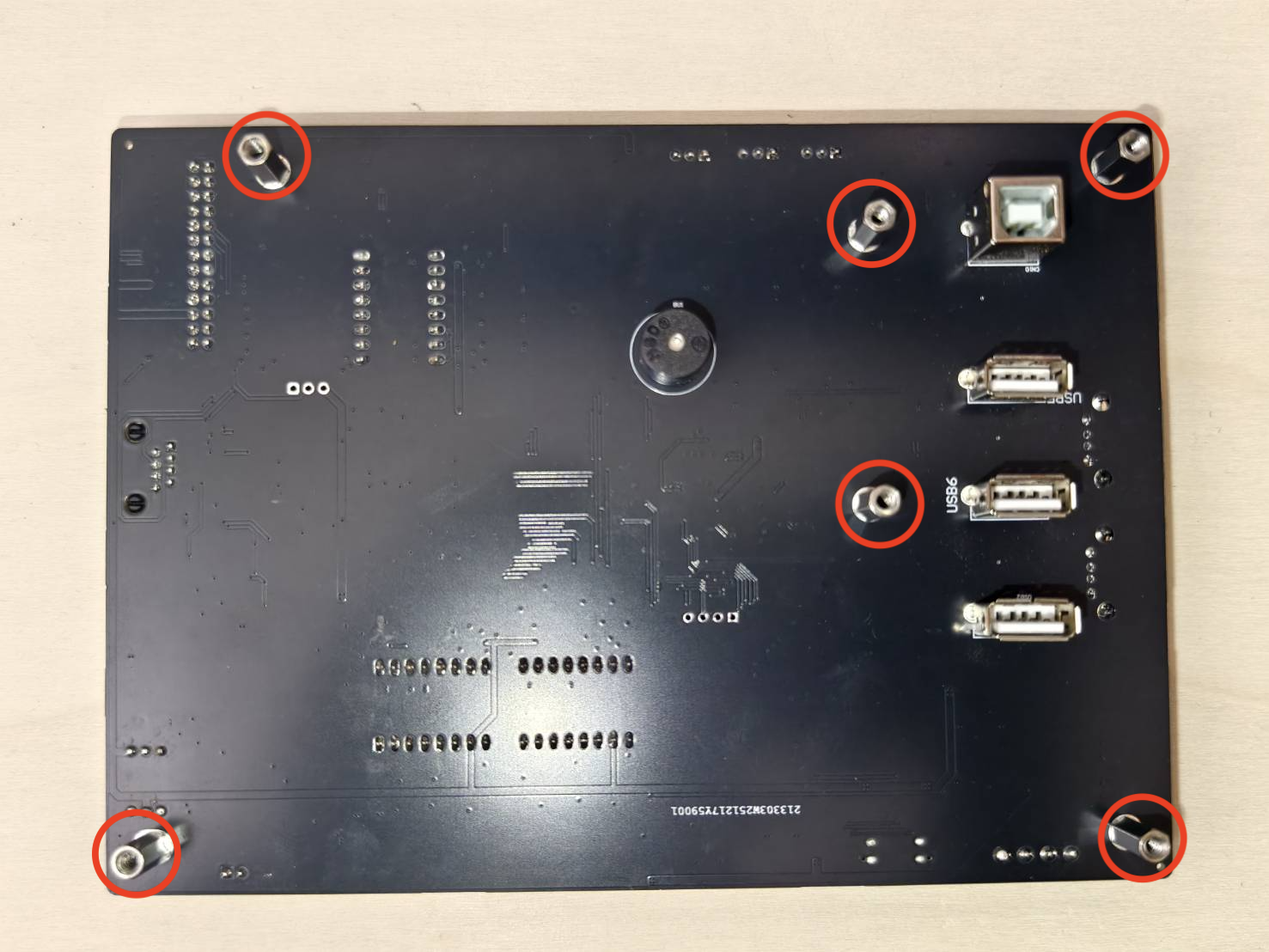

Asenna väliholkkien ruuvit uuteen emolevyyn.
T8-ruuvit (edessä) |
Väliholkit (takana) |
Vaihe 9
Asenna uusi emolevy väliholkkien ruuveilla laitteeseen.

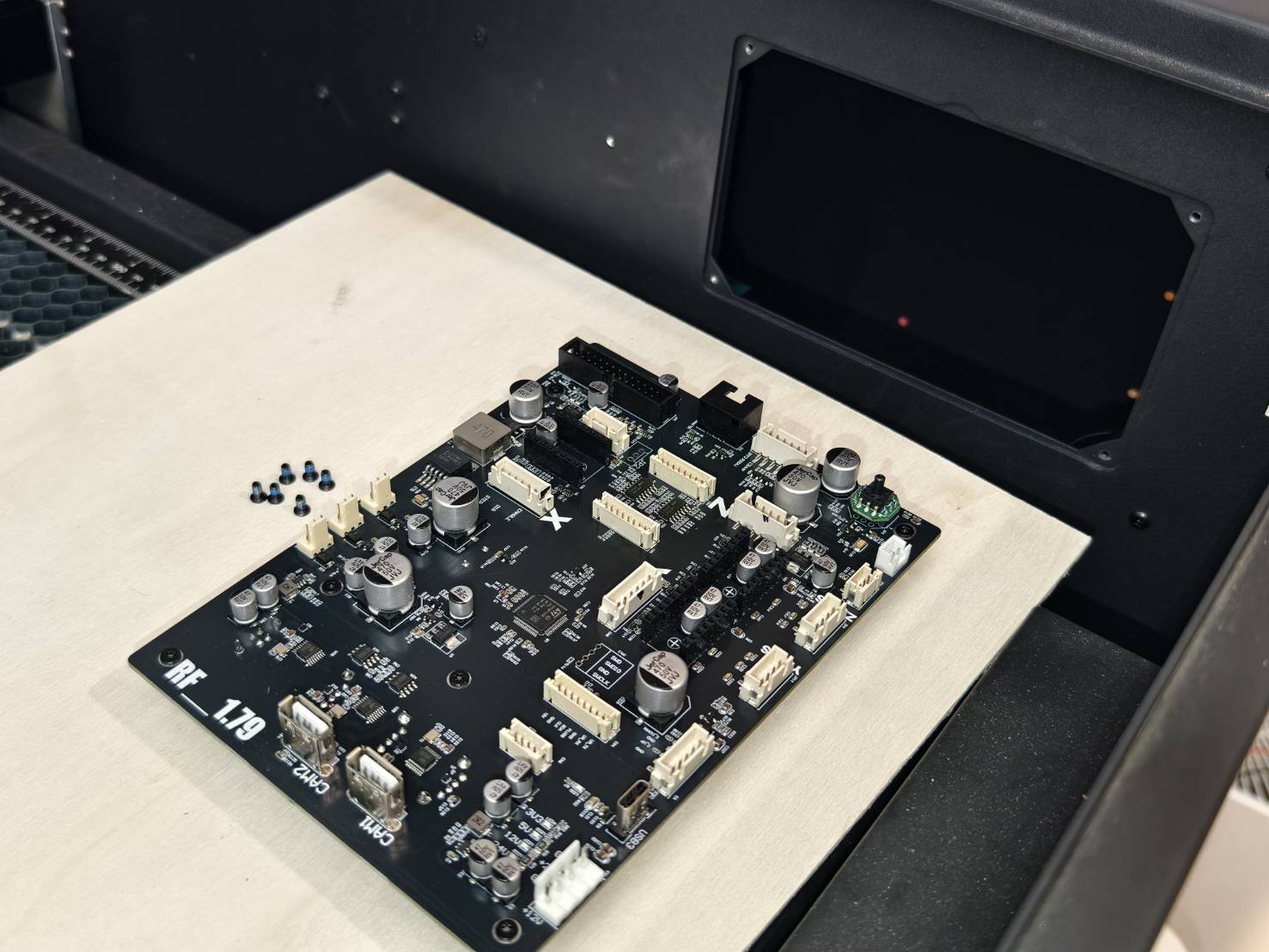

Tässä on esimerkki siitä, kuinka levy asetetaan sisään aukon kautta.
Vaihe 10
Kytke kaikki kaapelit takaisin emolevyyn. Varmista, että moottorin ja kameran USB-kaapeli kytketään merkittyihin oikeisiin paikkoihin.
Muiden liitäntöjen osalta katso tämä kaavio , joka näyttää mitkä liitännät tulee jättää tyhjiksi.
Vaihe 11
Asenna sivukansi takaisin työalueen sisäpuolelle.
Vaihe 12
Päivitä laiteohjelmisto uusimpaan versioon. Lisätietoja löydät alla olevasta linkistä.
4-7 Laiteohjelmiston päivitys
