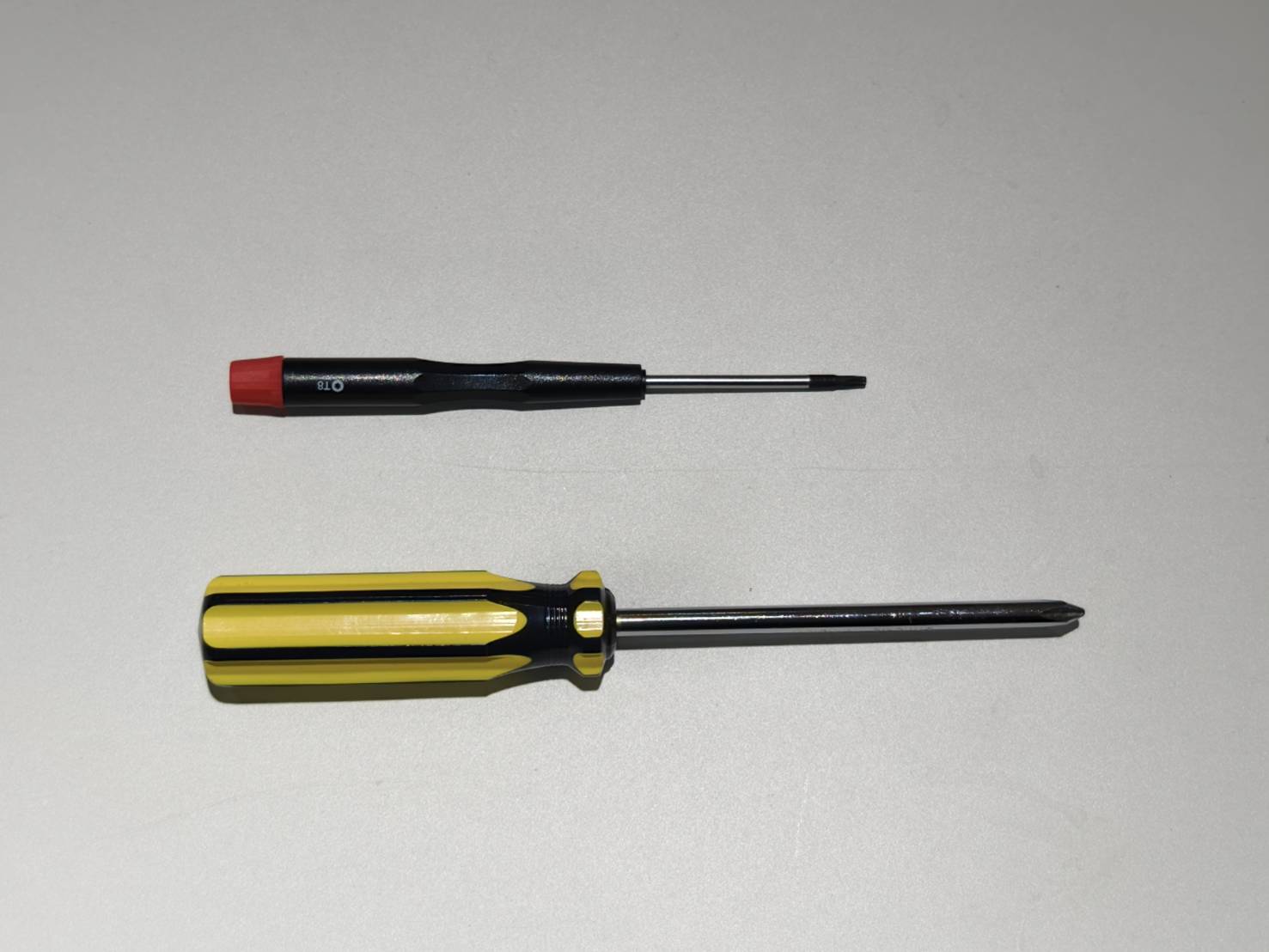

Työkalut
| 1 | Ristipääruuvitaltta |
| 2 | T8-ruuvitaltta |
Vaihe 1
Sammuta laite ja irrota virtajohto.
Vaihe 2
Avaa sivukansi T8 Torx -ruuvitaltalla.
Vaihe 3

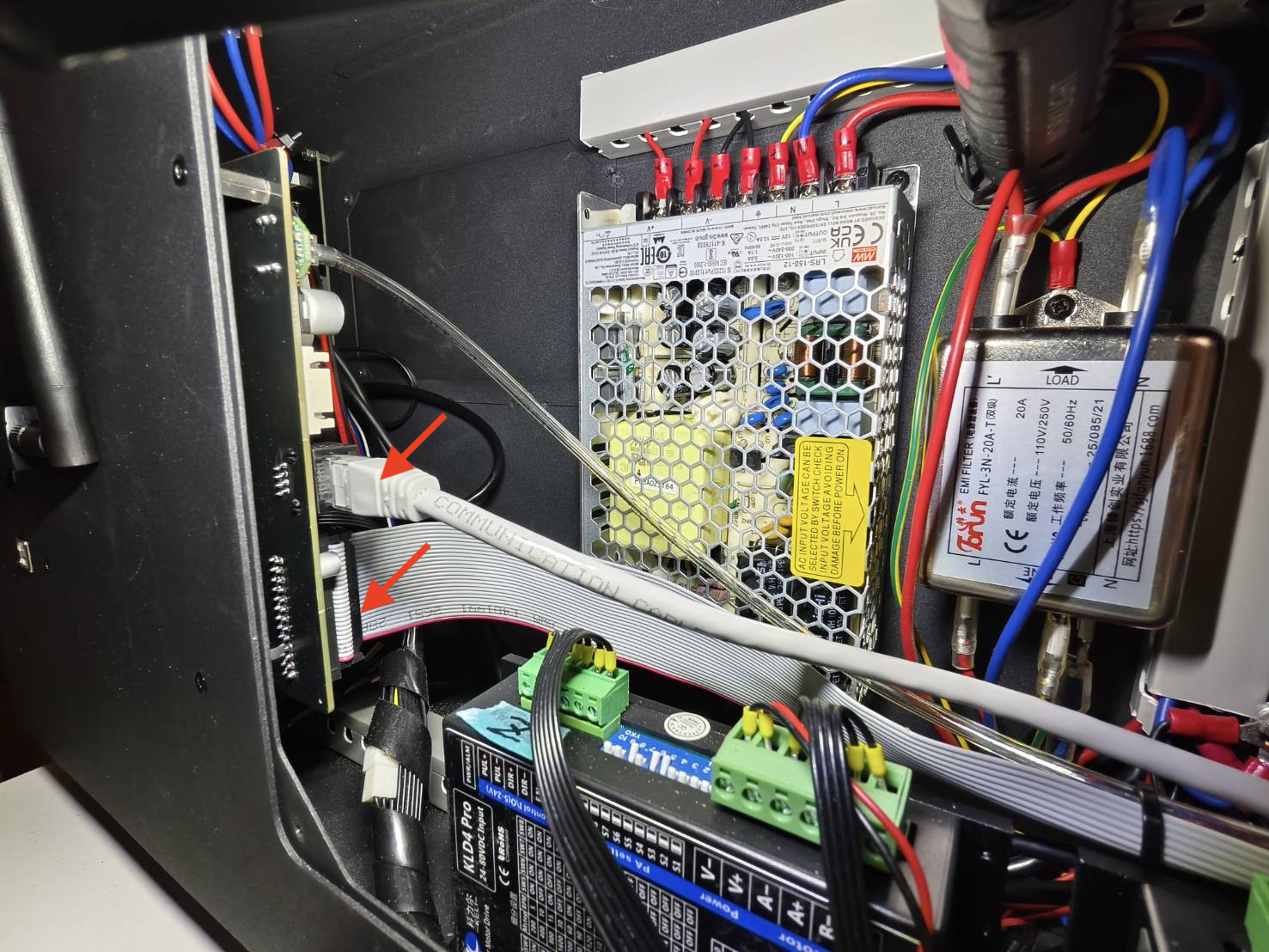

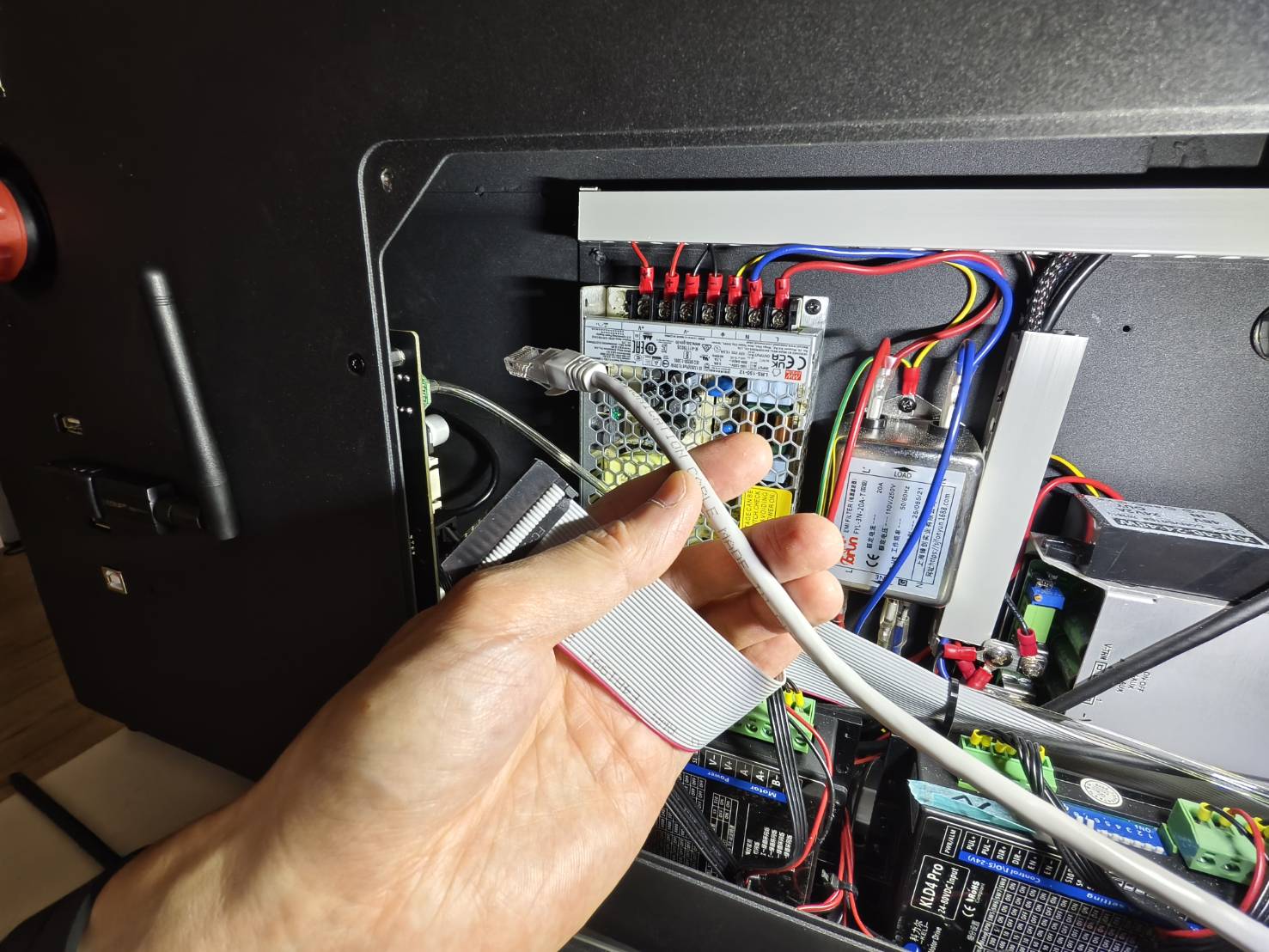

Irrota nauhajohto ja RJ45-kaapeli saadaksesi lisää tilaa.
Vaihe 4
Irrota vasen ohjainlaatikko saadaksesi lisää tilaa.
Vaihe 5

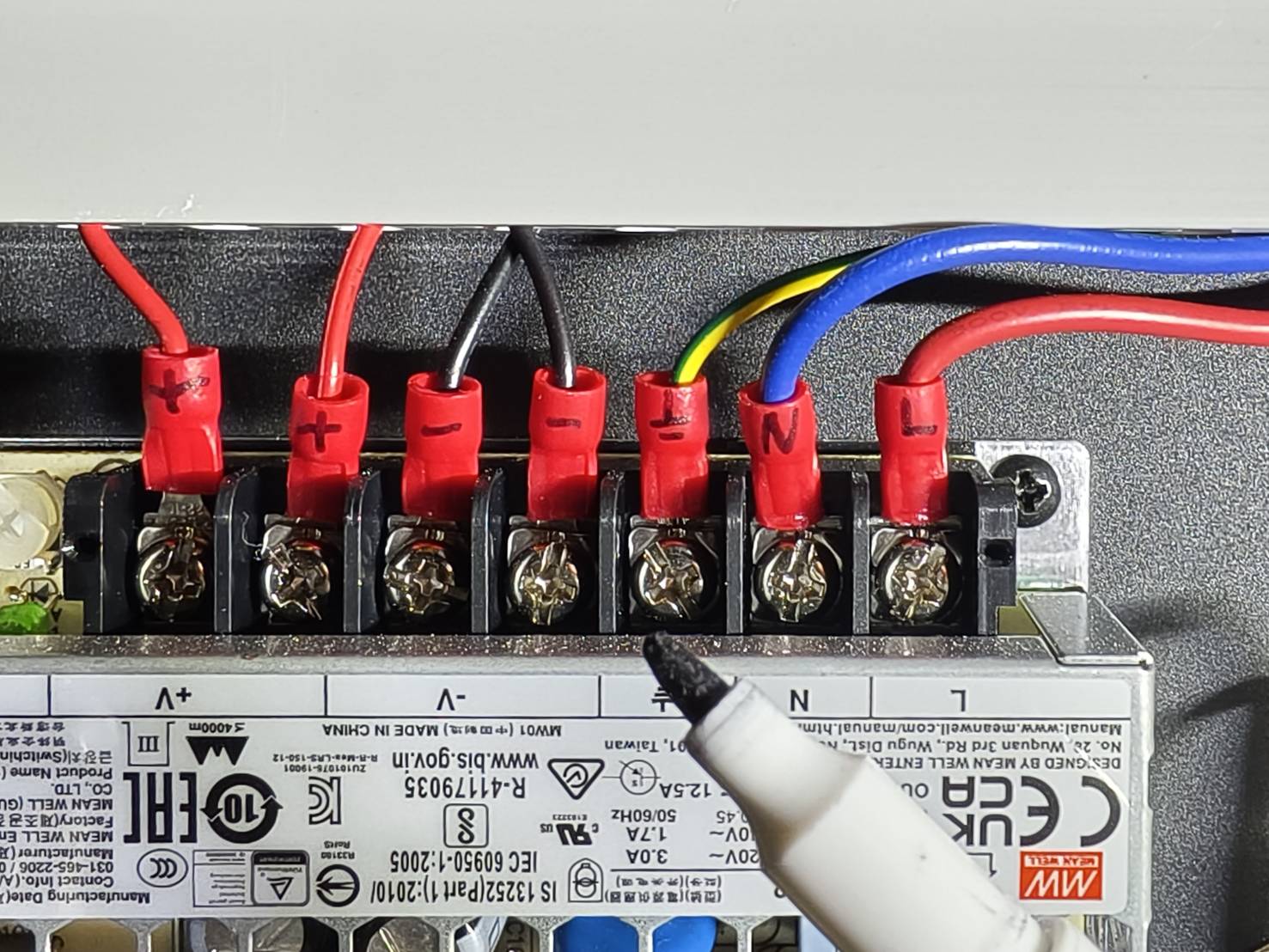

Ota valokuvat koko 12V-virtalähteen johdotuksesta tai merkitse johdot suoraan.
Varmista, että valokuvat ovat mahdollisimman selkeitä.
Tarkoituksena on estää johtojen paikkojen unohtaminen uutta virtalähdettä asennettaessa.
(Jos unohdat, mihin kaapeli kuuluu, katso kytkentäkaavio uusimman asennuksen osalta.)
Vaihe 6

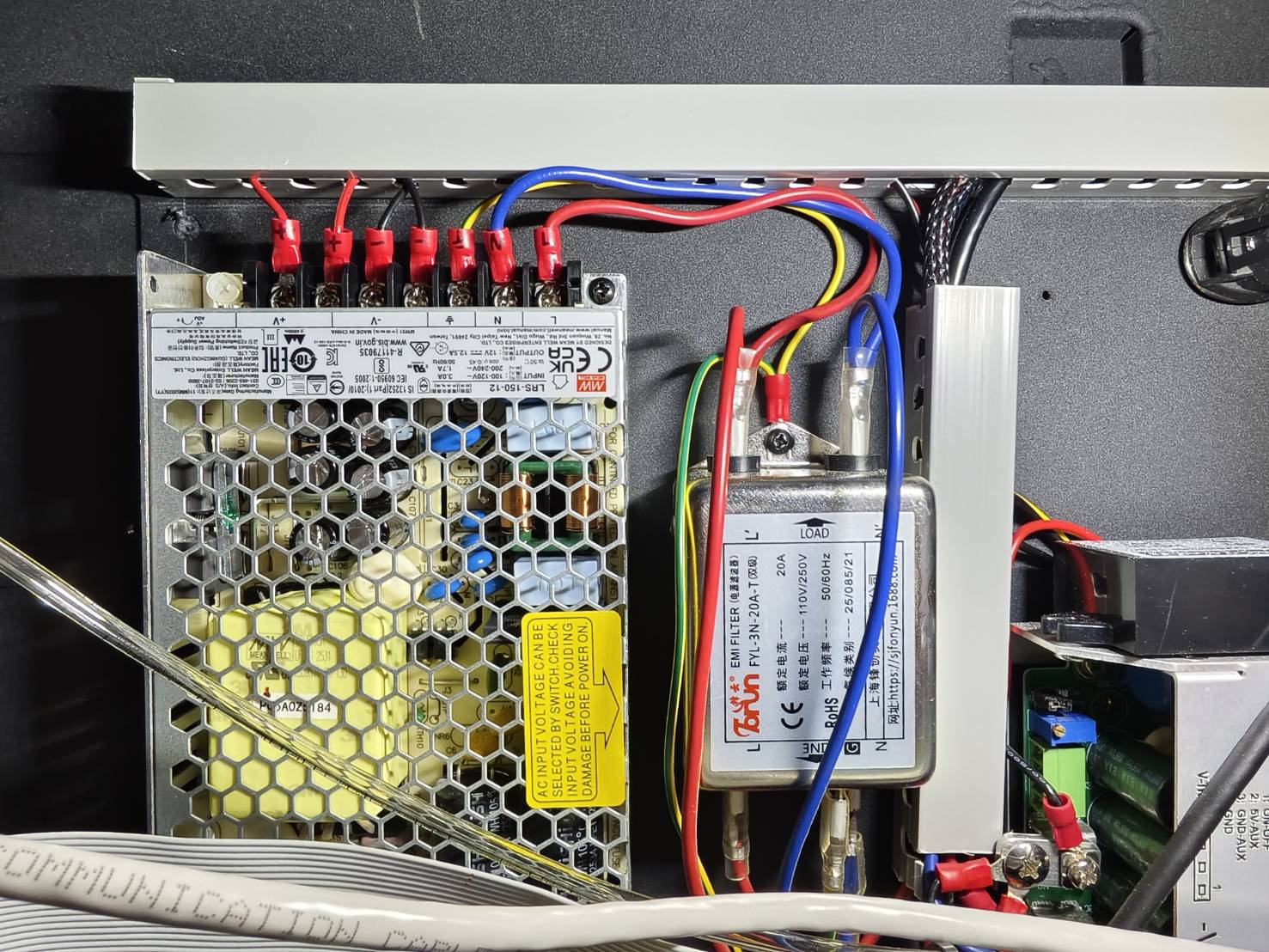

Irrota johdot 12V-virtalähteestä.
(Virtalähteen ruuveja ei tarvitse irrottaa kokonaan; löysääminen riittää.)
Vaihe 7
Irrota 12V-virtalähde järjestelmästä. Virtalähde on kiinnitetty kahdella ruuvilla.
Ylempi ruuvi on irrotettava kokonaan, mutta alempi ruuvi riittää löysätä, jolloin virtalähde voidaan irrottaa.
| Ruuvien sijainti | Havainnollistus |
Vaihe 8
Asenna uusi 12V-virtalähde.
Vaihe 9
Kytke johdot uuteen 12V-virtalähteeseen. Katso valokuvia tai merkintöjä kohdassa Vaihe 5.
Vaihe 10
Asenna ohjainlaatikko takaisin.
Vaihe 11
Kytke lattakaapeli ja RJ45-kaapeli takaisin.
Vaihe 12
Asenna sivukansi takaisin.
