On tärkeää, että ymmärrät, miten konetta käytetään turvallisesti; tiedämme, että se on tylsää, ja niin tärkeät asiat yleensä ovat, joten lue ystävällisesti "Turvallisuusohjeet" ennen pakkauksesta purkamista.

Aloitetaan.

1. Pakkauksesta purkaminen

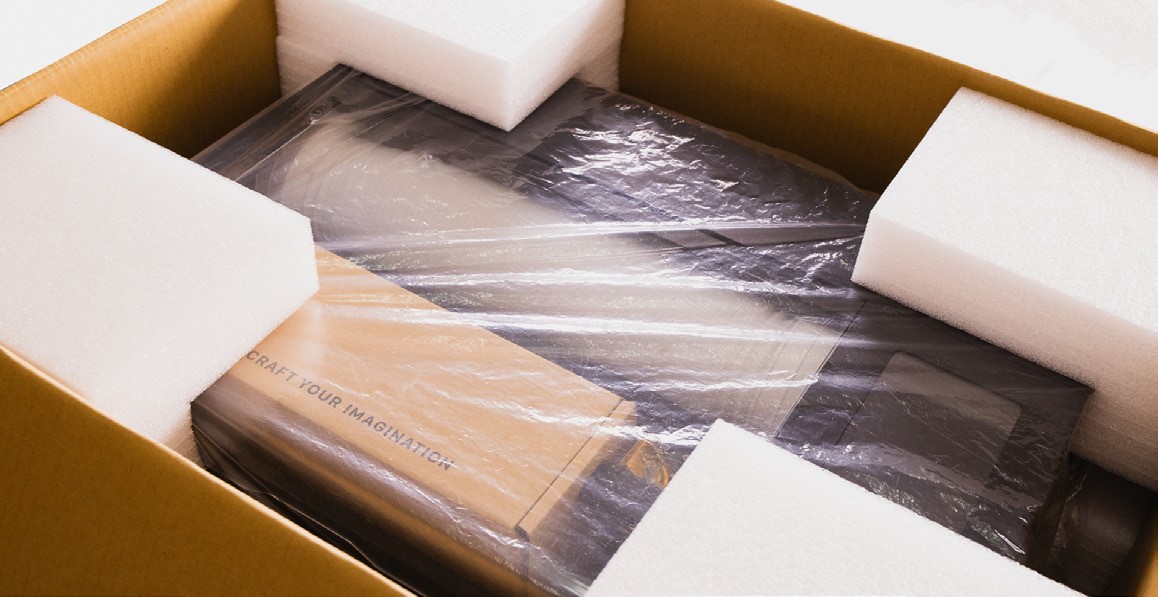

1.1. Aseta laatikko lattialle ja avaa laatikko.

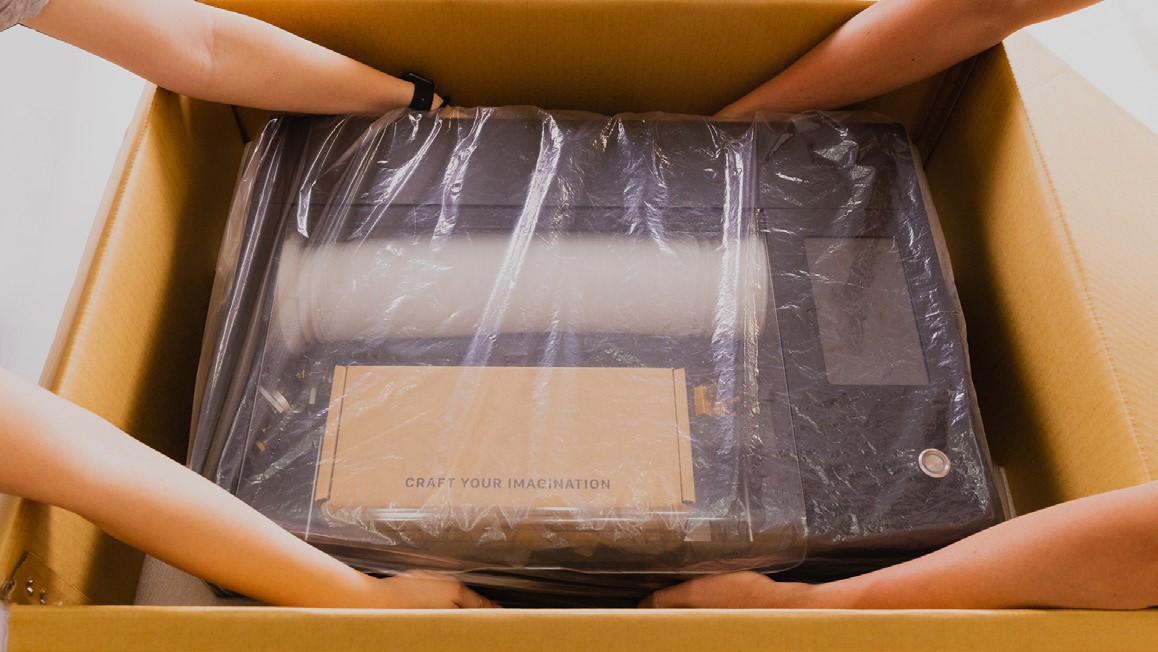

1.2. Poista pehmusteet neljästä kulmasta ja ota kone ulos.

Kaksi henkilöä nostaa laitteen laatikosta. Säilytä pakkaus mahdollista tulevaa kuljetusta varten.

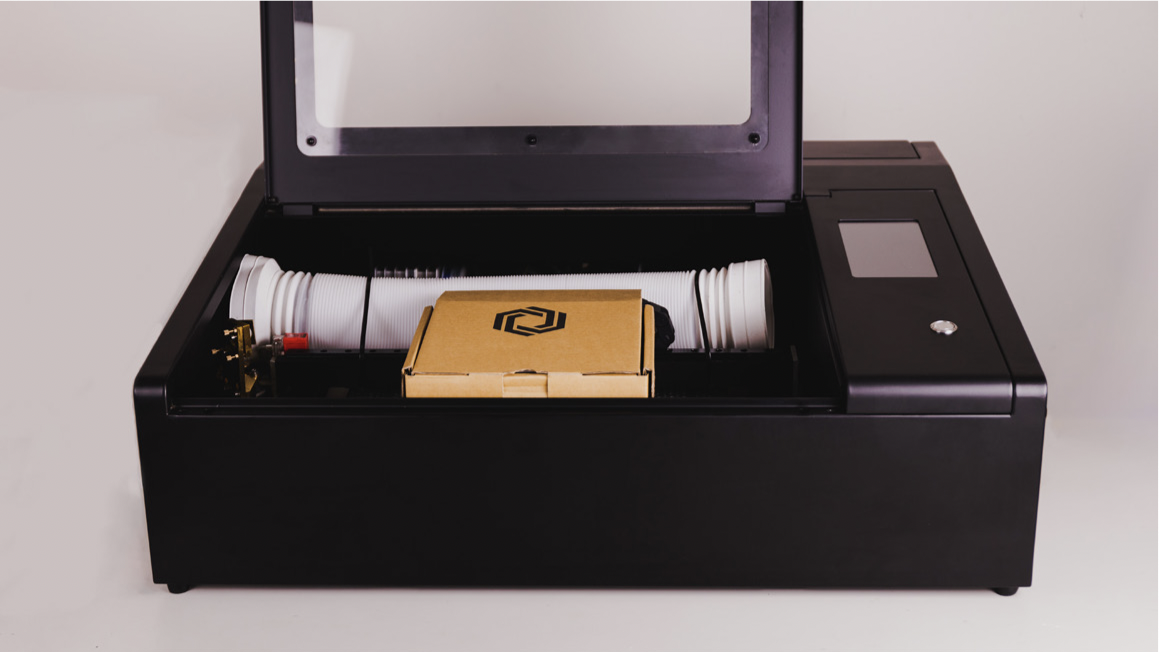

1.3. Avaa etuovi ja ota kanava ulos.

Poista vaahtomuovi ilmapumpusta ja ota sitten lisävarusteiden laatikko ulos.

1.4. Lisävarusteiden laatikossa on

① Wi-Fi-sovitin
② Voiteluaine
③ Kanavan kiinnike
④ Kaksipuolinen teippi
⑤ Virtajohto
⑥ Pieni jakoavain
⑦ Suppilo
⑧ Testipuu
⑨ Vaimentimet
⑩ Mutterit

⑪ Ethernet-kaapeli

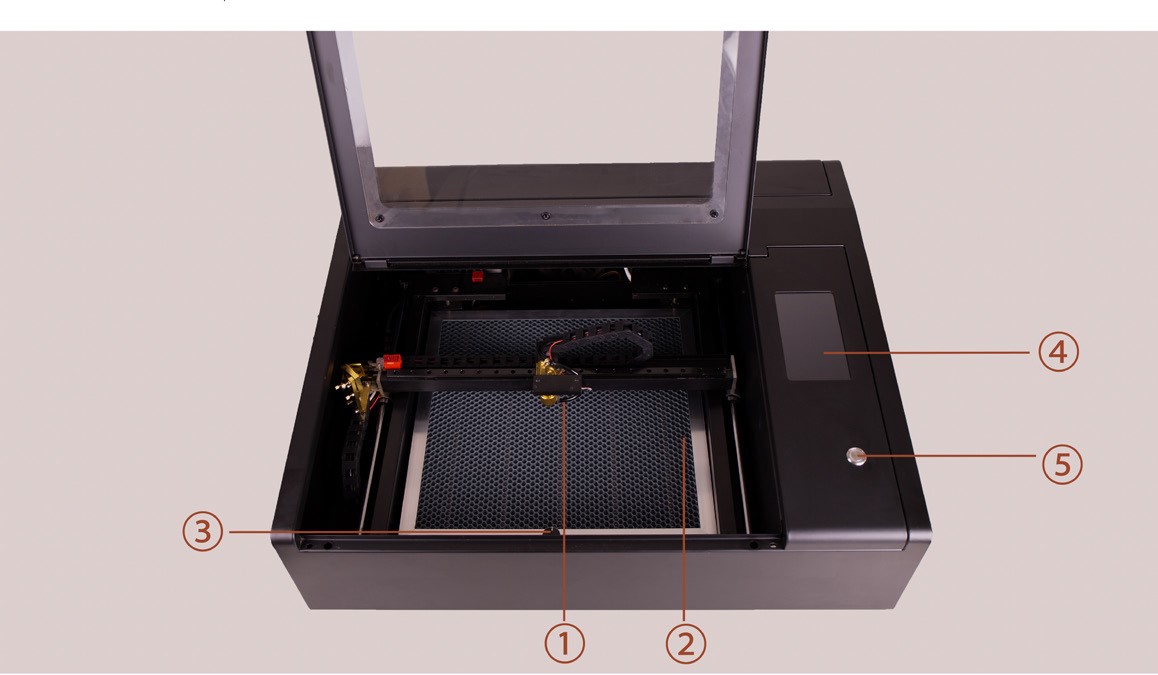

1.5. Näkymä edestä:

① Tarkennusanturi
② Hunajakenno-alusta
③ Tason säätönuppi
④ Kosketuspaneeli
⑤ Virtapainike

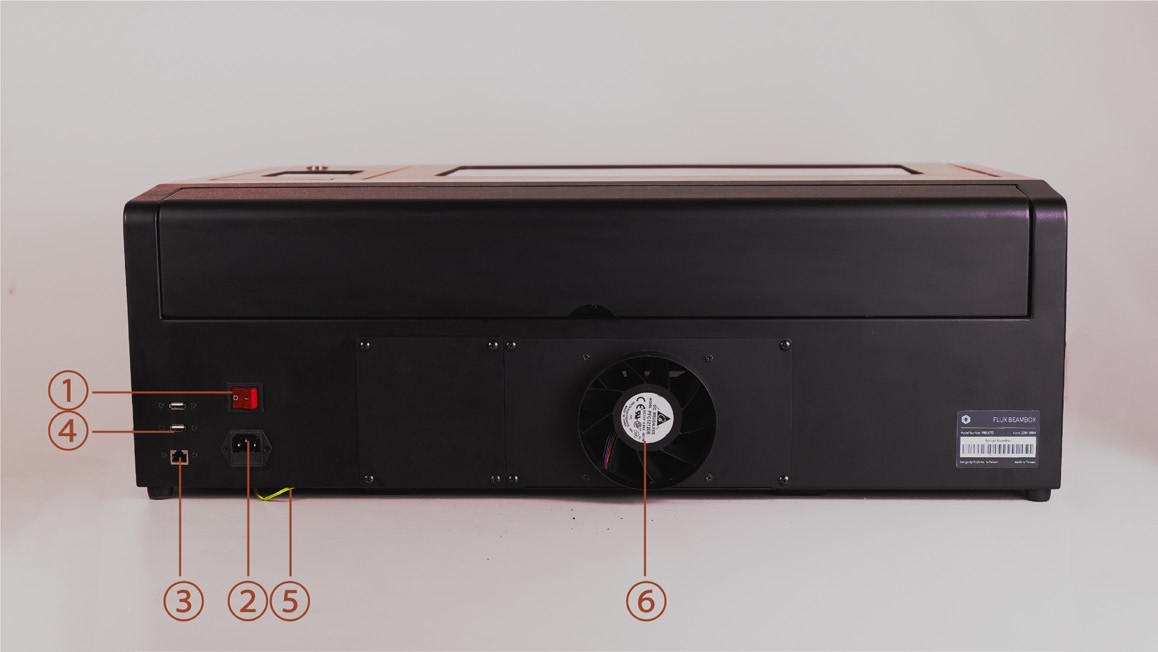

1.6. Takanäkymä:

① Pääkytkin
② Virtaliitäntä
③ Ethernet-portti
④ USB-portti
⑤ Maadoituskaapeli
⑥ Poistotuuletin

2. Asennus

Video-ohje


Seuraavassa on vaiheittainen ohje.

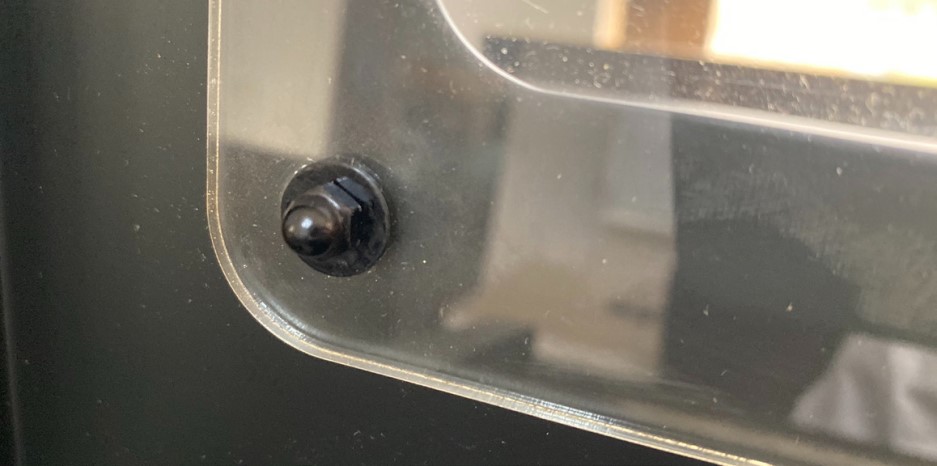

2.1. Ikkunan asentaminen

Irrota suojapaperi akryyli-ikkunan molemmilta puolilta ja asenna ikkuna yhdellä
aluslevyllä ja yhdellä mutterilla kuhunkin pulttiin.

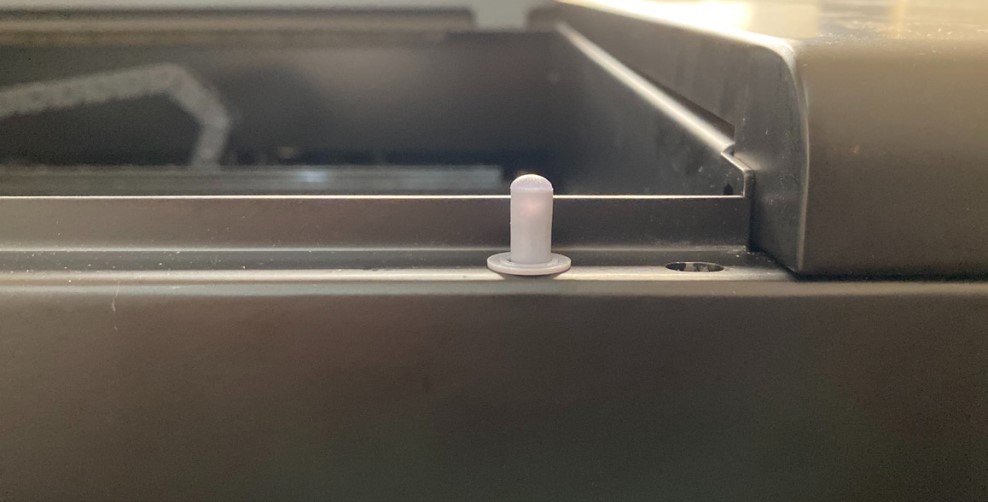

2.2. Vaimentimen asentaminen

Aseta kaksi vaimennintikkua koneen reunassa oleviin reikiin.

2.3. Wi-Fi:n ja virtajohdon asentaminen

Kytke virtajohto koneen virtaliitäntään ja pistorasiaan. Kytke
Wi-Fi-sovitin takaosan USB-porttiin. Taivuta antenni ylöspäin paremman signaalin saamiseksi.

2.4. Ilmanvaihtokanavan asentaminen

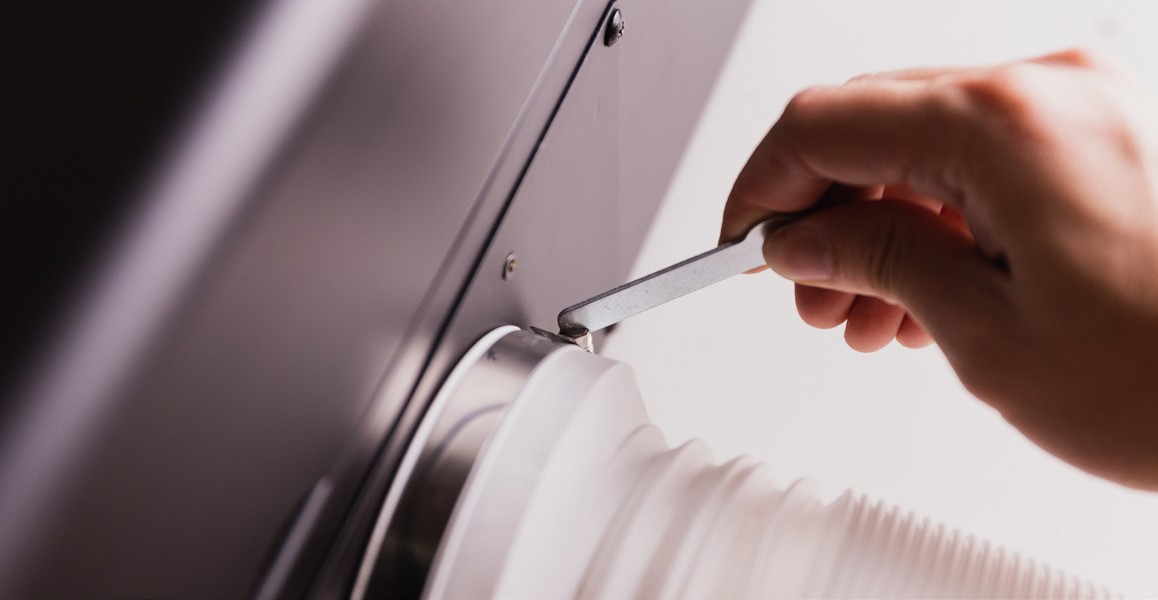

Sovita kanavan kiristin kanavan suurempaan päähän ja liitä se poistotuulettimen ulostuloon.
Kiristä puristin pienellä avaimella kiertämällä sitä myötäpäivään.

2.5. Wi-Fi-yhteyden määrittäminen

Kytke pääkytkin takaa päälle ja käynnistä laite virtapainikkeesta. Käynnistyminen kestää

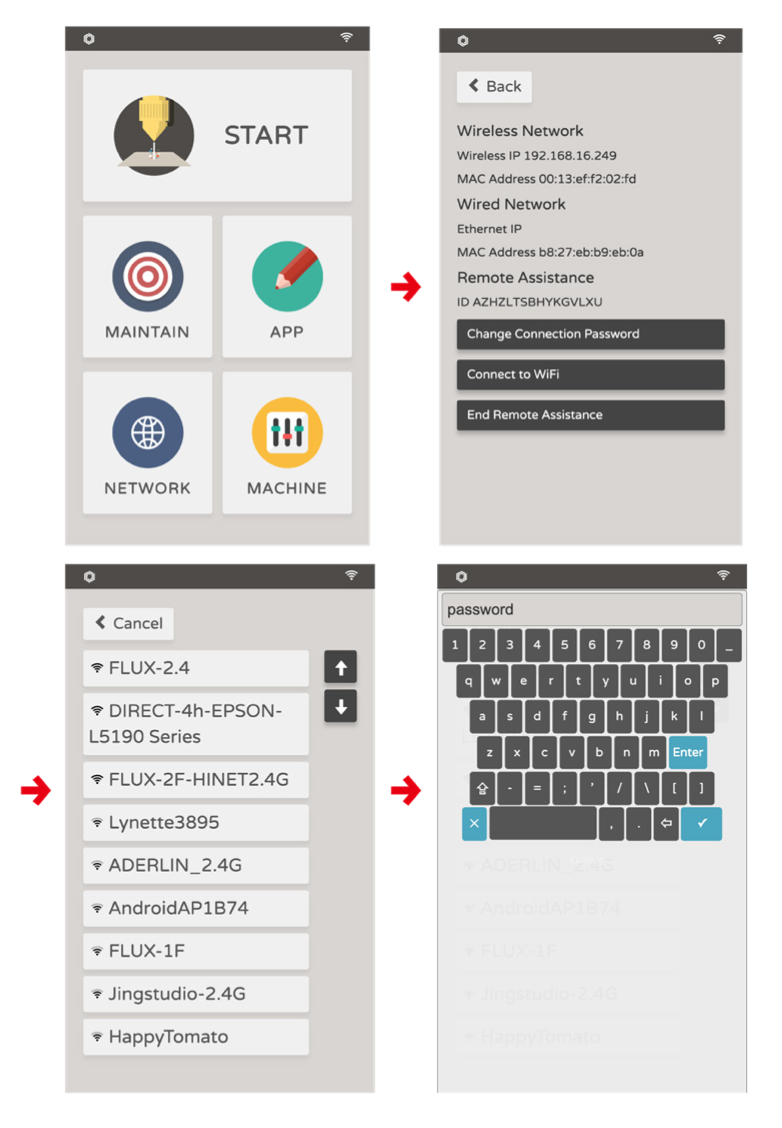

noin 1 minuutin. Kosketuspaneeli: Internet > WiFi-asetukset > Valitse Wi-Fi-nimi > Syötä Wi-Fi-salasana. Langattoman IP-osoitteen näkyminen ilmaisee, että internet-asetukset on tehty. Käynnistä laite uudelleen, kun asetukset on tehty, jotta voit tarkistaa, pystyykö laite muodostamaan yhteyden verkkoon automaattisesti.

Näyttöpaneelin päällä oleva kirkas muovikalvo voidaan poistaa.

Vianmääritys: Yhteysongelmia

Jos sinulla ei ole Wi-Fi-reititintä, harkitse Suora yhteys verkkokaapelilla (Windows) / Suora yhteys verkkokaapelilla (MacOS)

3. Vesisäiliön täyttäminen

TÄYTÄ vesisäiliö ennen ensimmäistä laserkäsittelyä.
Riittämätön vesi jäähdytysjärjestelmässä vahingoittaa laserpäätä.

Seuraavassa on vaiheittainen ohje.

3.1. Poista ruuvi takakannen kahvasta ja avaa kansi.

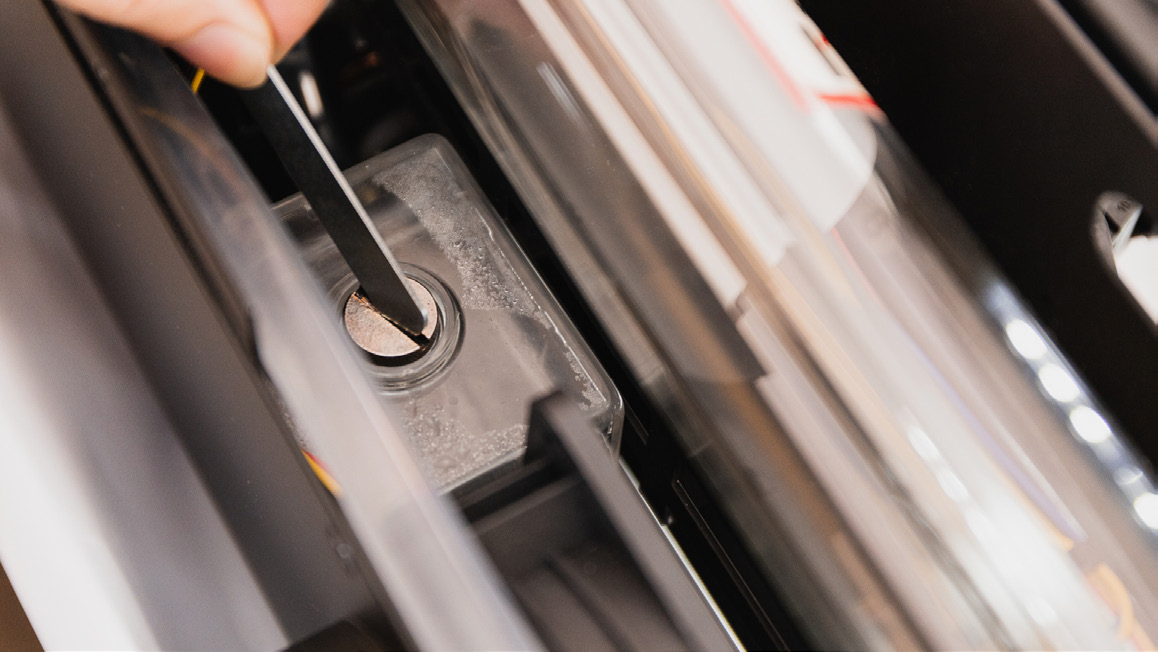

3.2. Avaa vesisäiliö pienellä avaimella

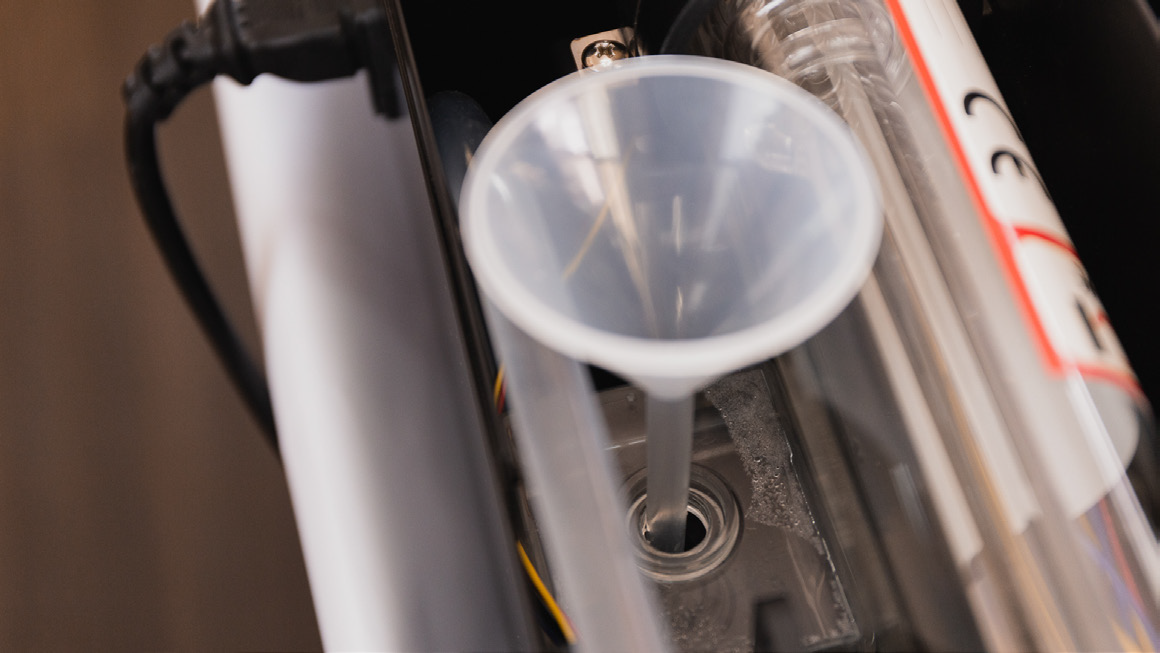

3.3. Täytä säiliö suppilolla. Tarkkaile veden tasoa huolellisesti, jotta se ei vuoda yli. Käytä puhdasta vettä tai suodatettua vettä.

3.4. Tarkista veden taso. Kosketuspaneeli > Huolto > Pumppu. Säiliön vesi työnnetään jäähdytysjärjestelmään. Toista vaiheet 3.3 ja 3.4, kunnes säiliön vedenpinta ei enää laske.

Laserputkeen tarttuvat kuplat voivat heikentää jäähdytystehoa. On suositeltavaa täyttää vesisäiliö yli 80-prosenttisesti kuplien muodostumisen vähentämiseksi.

3.5. Sulje vesipumpun korkki. Ole hyvä sormen kiristys pumpun korkki, jos säiliö on vaurioitunut.

4. Ohjelmiston asennus

4.1. Lataa uusin Beam Studio. Voit ladata sen FLUX viralliselta verkkosivustolta.

Windows： Lataa järjestelmällesi sopiva versio.
Tarkistaaksesi järjestelmän tyypin, napsauta hiiren kakkospainikkeella "Tämä tietokone" -kuvaketta > "Ominaisuudet" > ja etsi "Järjestelmän tyyppi". Lataa x86-versio 32-bittiselle järjestelmälle ja x64-versio 64-bittiselle järjestelmälle.

MacOS： Avaa ladattu tiedosto ja vedä Beam Studio -kuvake viereiseen kansioon.
Etsi ja suorita Beam Studio "Sovellukset"-kansiosta.

4.2. Asetusten alustaminen. Avaa Beam Studio työpöydältä tai Sovellukset-kansiosta.
Kieliasetukset ponnahtavat esiin ensimmäisellä käynnistyskerralla.
Valitse English > FLUX Beambox / Beambox Pro.

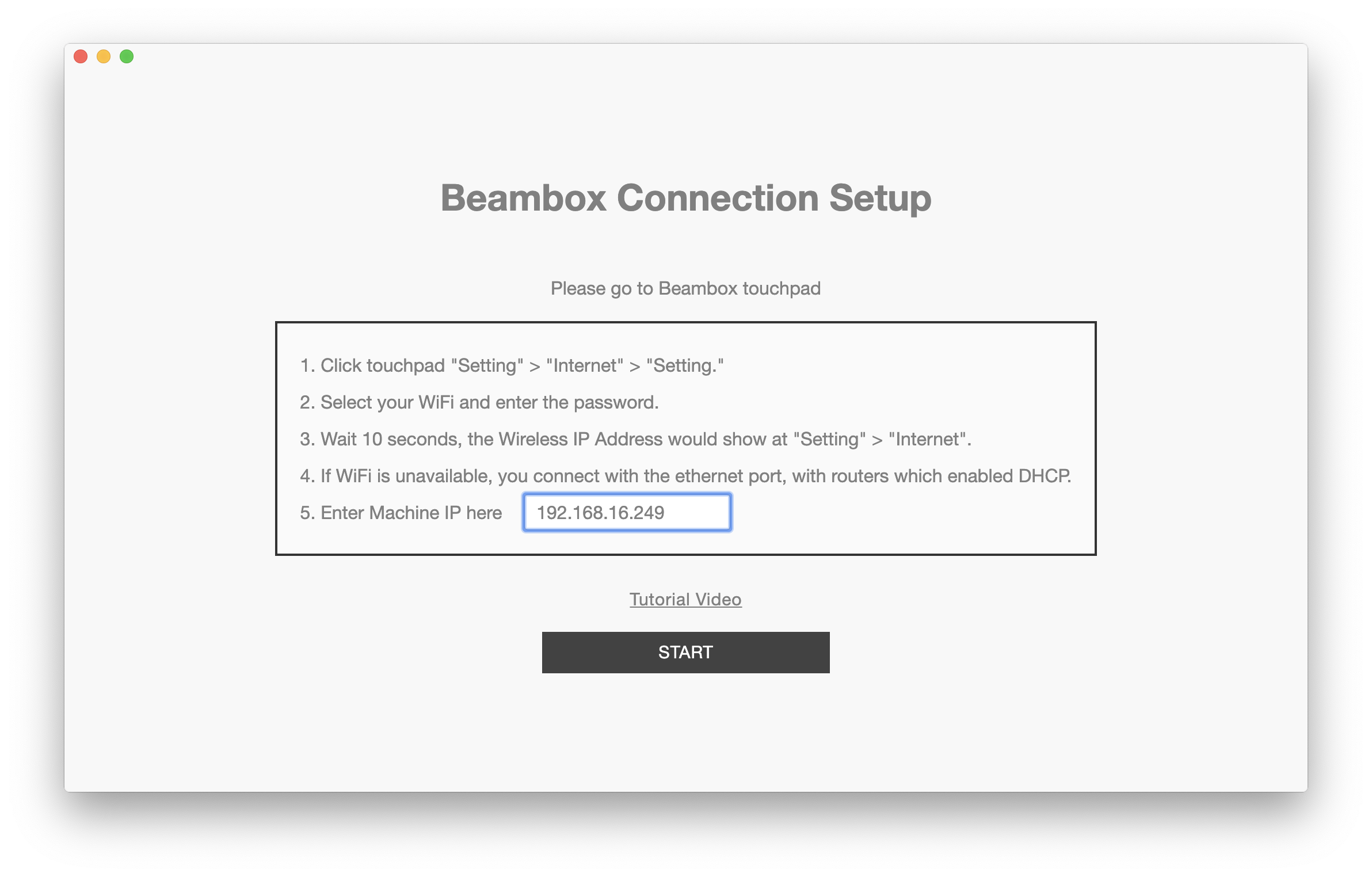

4.3. Syötä IP-osoite. Syötä ohjelmistoon kosketuspaneelin Verkko -sivulla näkyvä IP-osoite. Napsauta sitten Aloita.

4.4. Tarkista koneen yhteys

Siirry Valikko > Kone tai napsauta kamerakuvaketta vasemmassa alakulmassa tarkistaaksesi, onko
koneen nimi löydettävissä. Jokaiselle koneelle annetaan satunnainen nimi; voit muuttaa sitä myöhemmin. Jos et löydä konetta valikosta, tarkista Vianmääritys: Yhteysongelmia.

💡Jos alkuasetusikkuna ohitettiin, napsauta valikko > Kone > Koneen asetukset

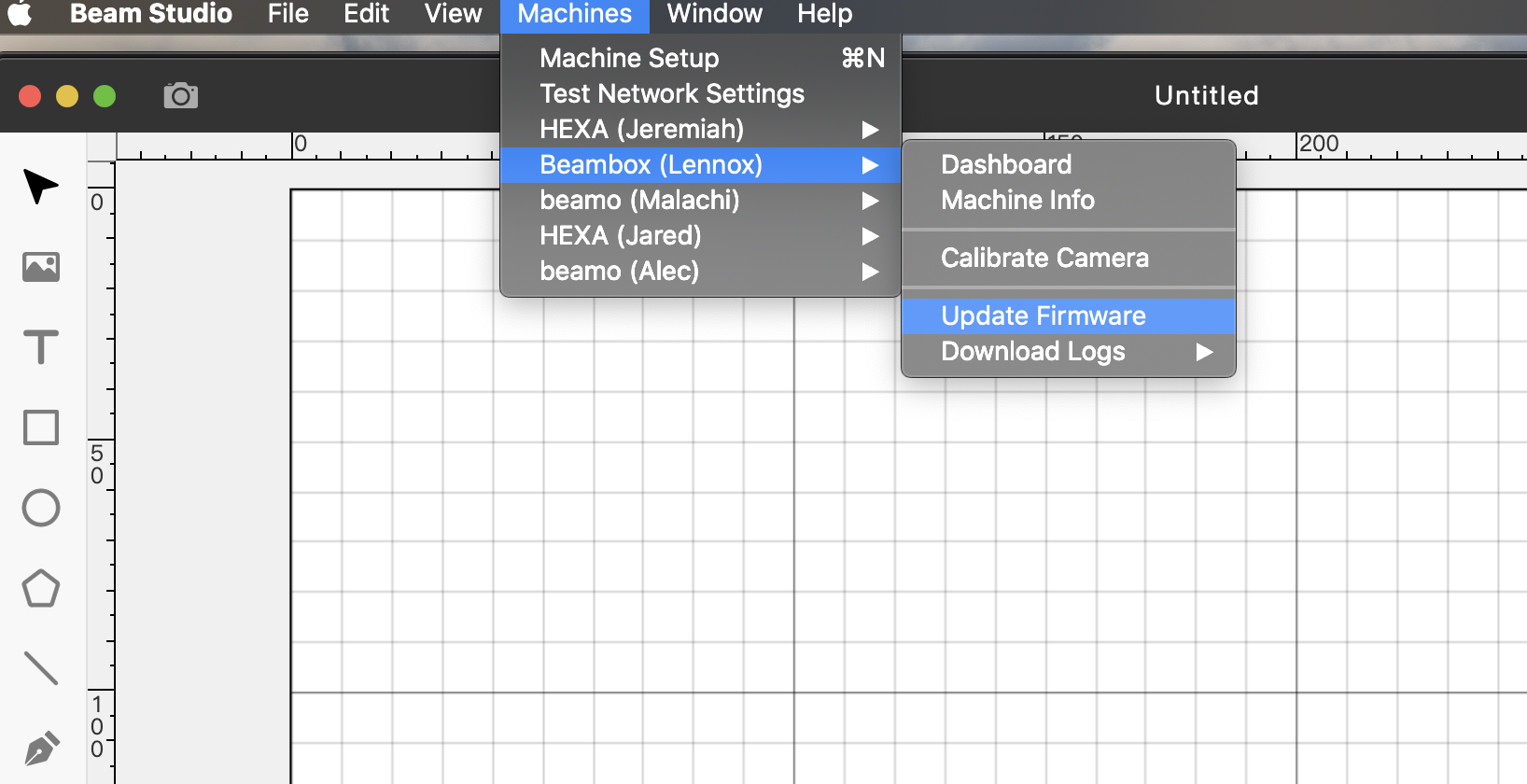

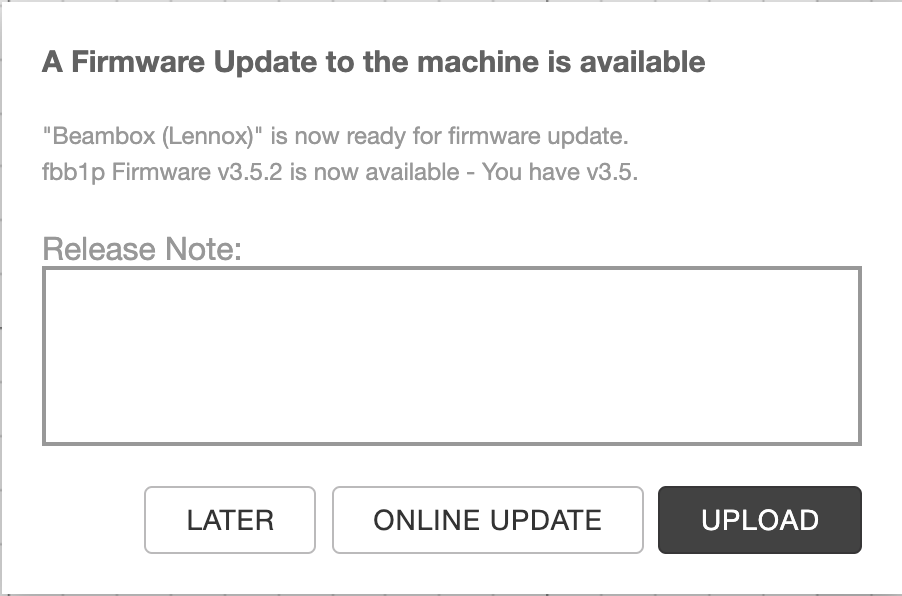

4.5. Päivitä laiteohjelmisto

Valitse Beam Studio > Kone > (oma koneesi) > Päivitä laiteohjelmisto päivittääksesi laiteohjelmiston uusimpaan versioon.

Voit valita online-päivityksen tai ladata uusimman laiteohjelmiston verkkosivustolta.

5. Ensimmäinen tehtävä

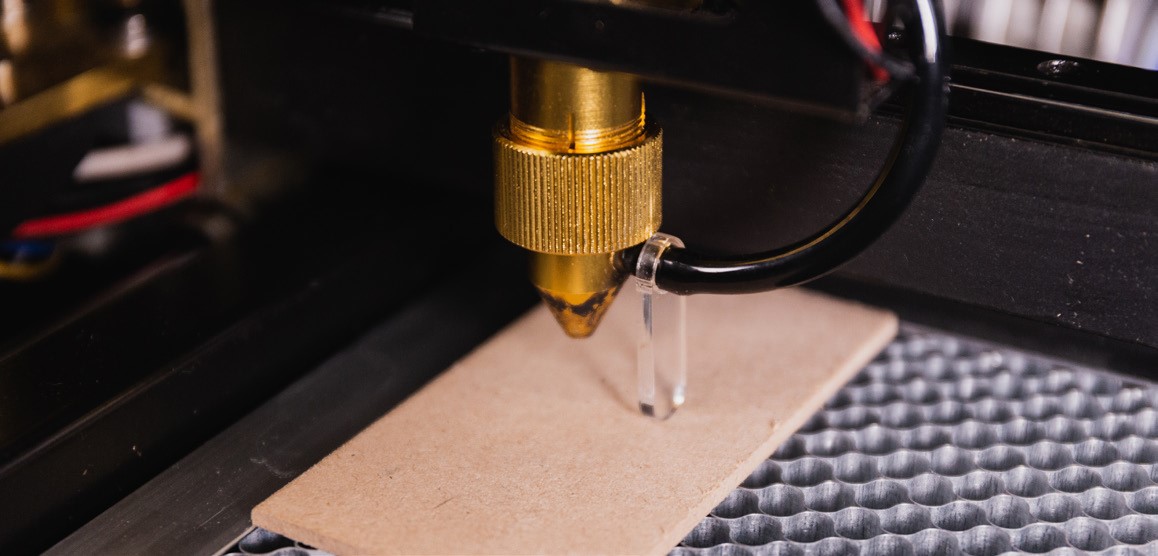

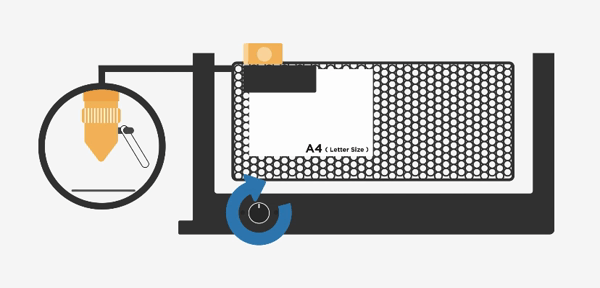

5.1. Säädä tarkennus

Laske tarkennusanturi alas.

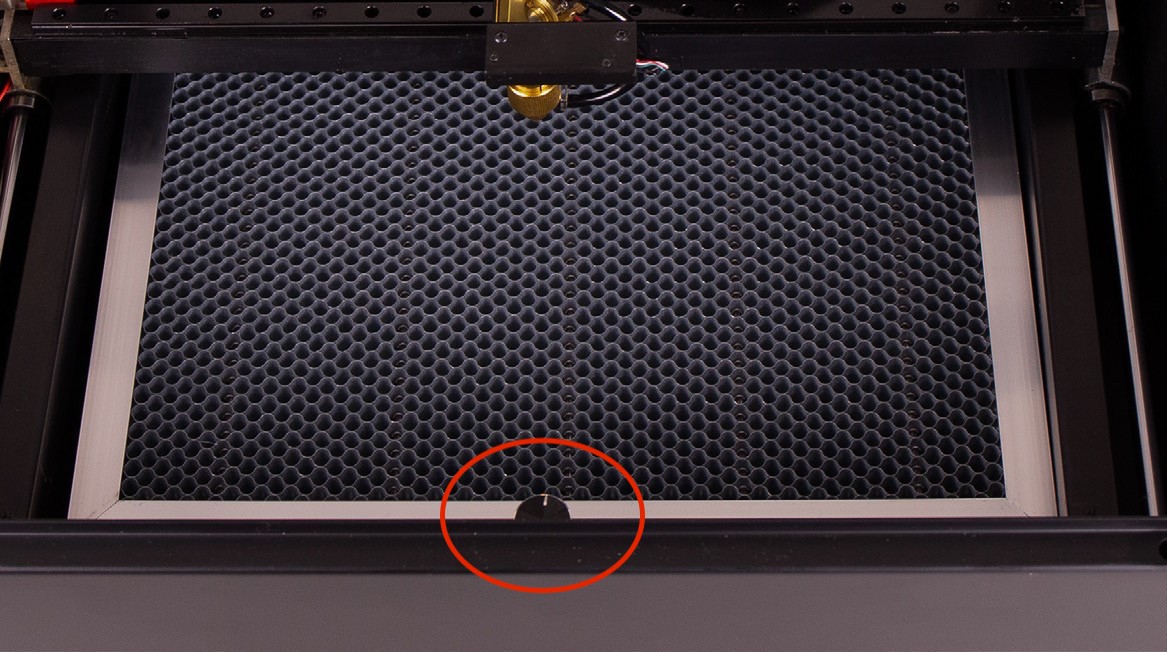

Käännä tason säätönuppia siirtääksesi alustaa ylös ja alas. Varmista, että työkappaleen pinta koskettaa kevyesti anturin päätä, jotta korkeus on oikeassa tarkennuksessa. Vedä anturi takaisin, kun säätö on valmis.

Tarkista tarkennus ennen jokaista tehtävää; käännä tason säätönuppia.

Anturin tulee koskettaa tarkasti materiaalin pintaa.

Jos tarkennusanturia ei ole käytettävissä, voit varmistaa, että kohde on tarkennettuna käyttämällä "US quarters *6" tai "Euro 0.5 *5", joiden pitäisi vastata 12 mm:ä (tarkennusetäisyys). Muut tätä lukua lähellä olevat esineet ovat myös käyttökelpoisia.

Jos anturi on rikki, lataa dxf-tiedosto täältä ja tee se itse. Suosittelemme käyttämään 3 mm:n akryyliä leikkaamiseen.

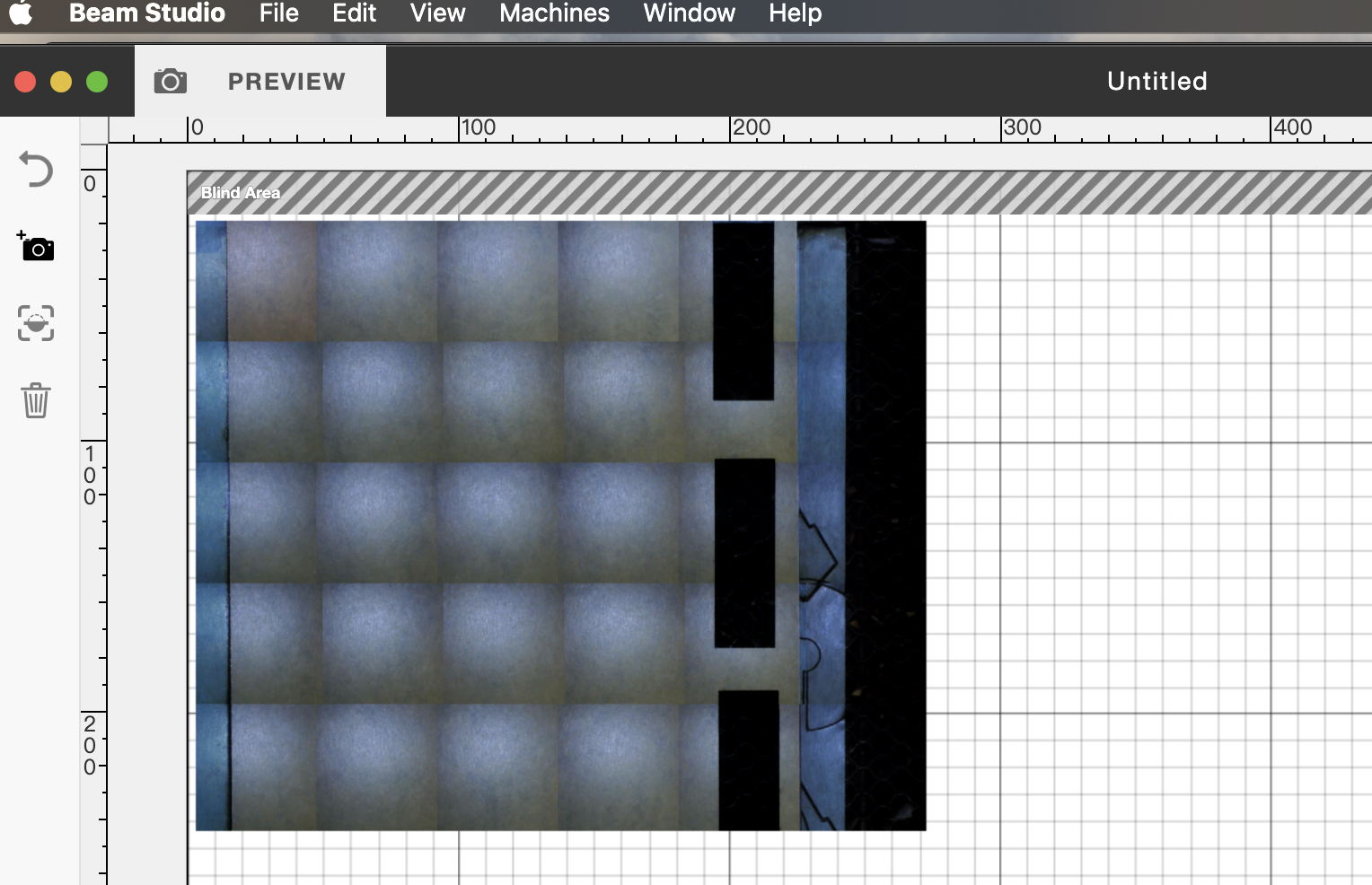

5.2. Kameran esikatselu

Varmista, että olet suorittanut 「2-6-2 Kameran kalibrointi」ennen kameran esikatselua.

Kalibroinnin jälkeen napsauta  ja valitse koneesi. Aloita esikatselu, kun kursori muuttuu . Napsauta tiettyä sijaintia tai vedä alue esikatseluun.

Napsauta  uudelleen tai paina ESC poistuaksesi esikatselutilasta.

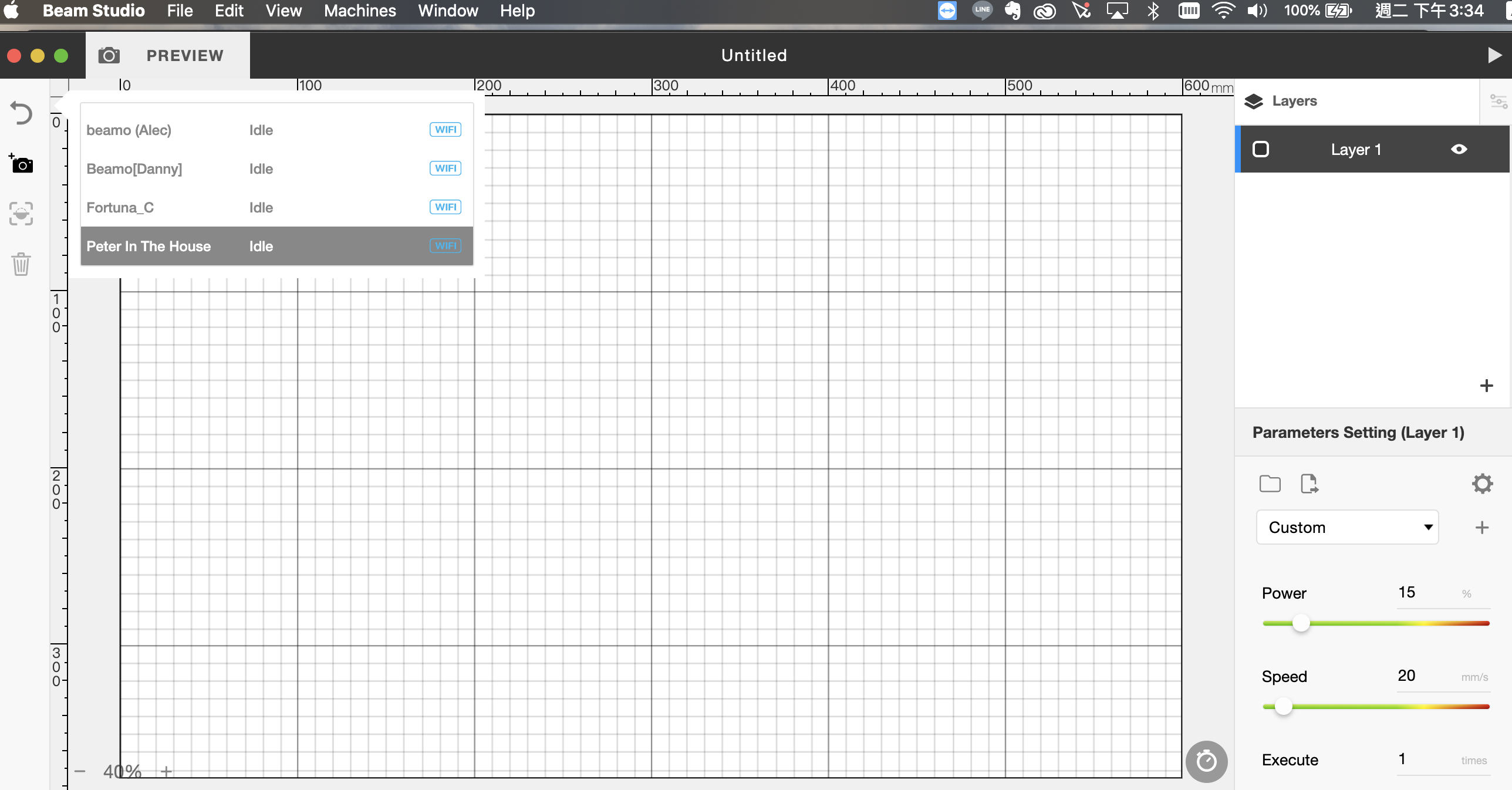

▲ Napsauta  ja valitse koneesi.

Napsauta「」lopettaaksesi esikatselutilan.

napsauta「」poistaaksesi esikatselun tuloksen.

▲ Napsauta kerran tai vedä alue

Jos et löydä konetta valikosta, tarkista Vianmääritys: Yhteysongelmia.

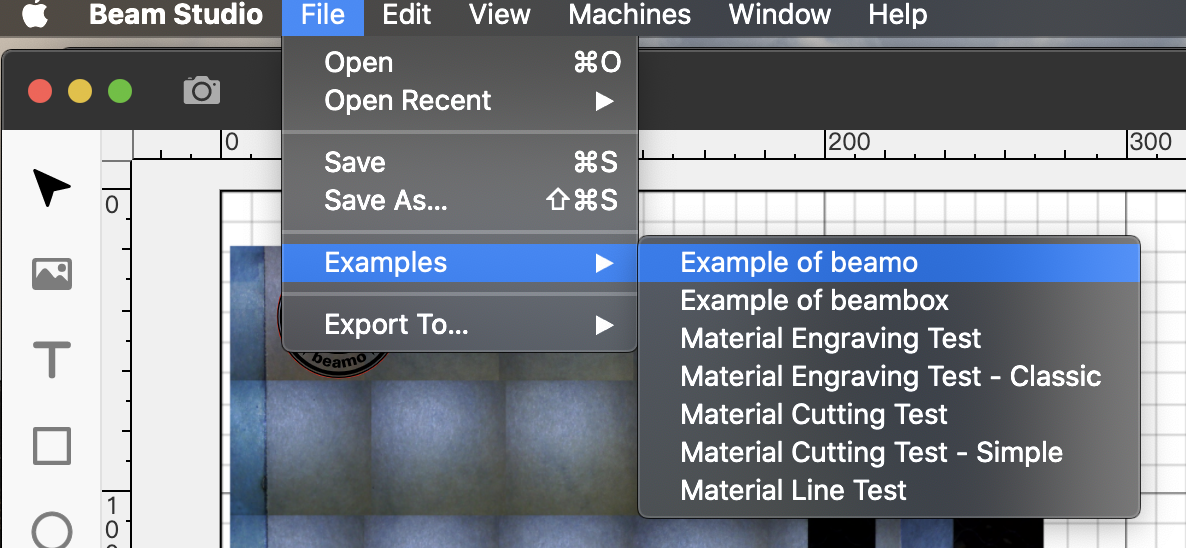

5.3 Tuo testitiedosto. Napsauta valikko > Tiedosto > Näytteet > Esimerkki beamosta tai Beamboxista.

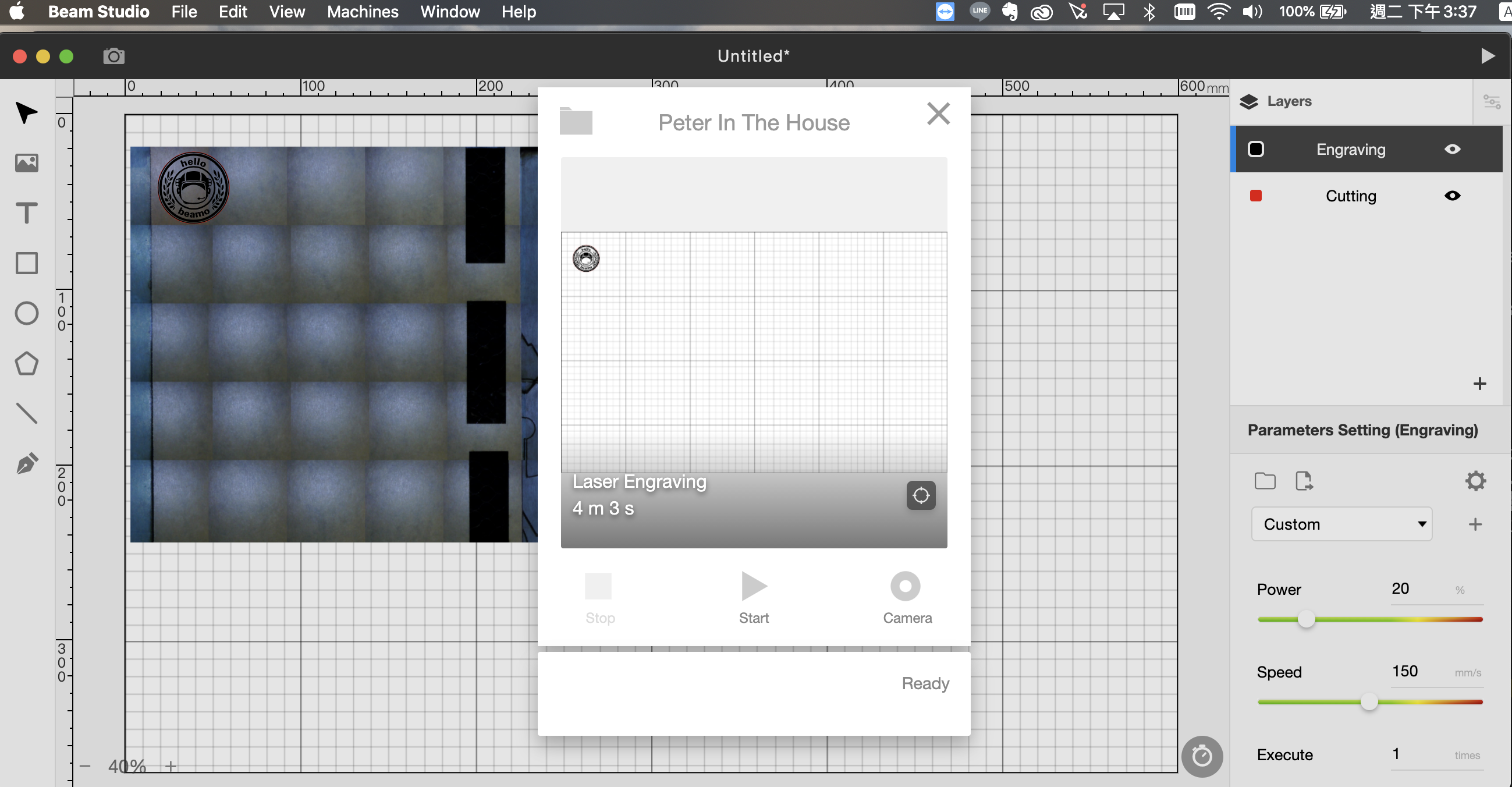

Napsauta Vie, valitse koneesi ja napsauta Aloita aloittaaksesi tehtävän.

▲ Tuo testitiedosto

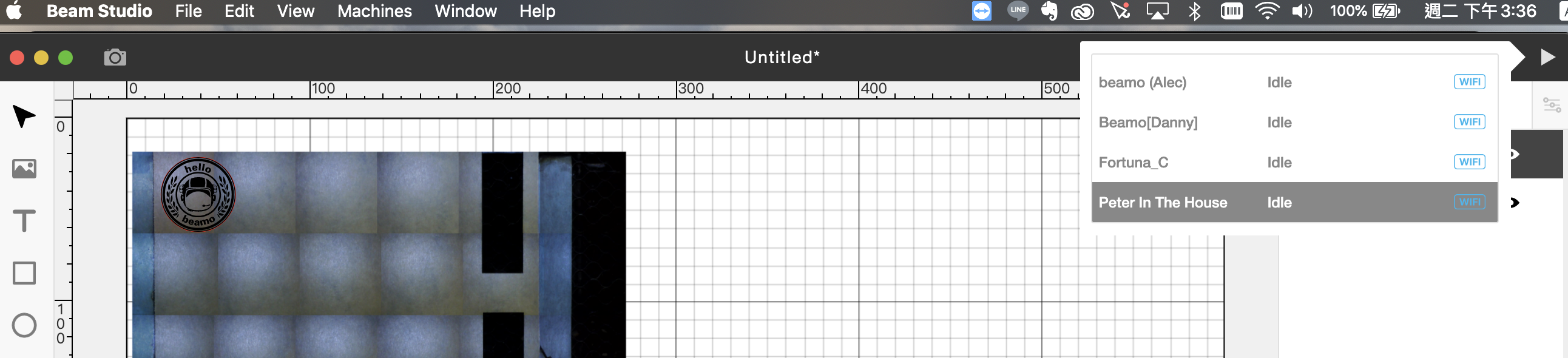

▲ Paina 「Go」valitaksesi koneesi

▲ Paina 「Aloita」aloittaaksesi testin

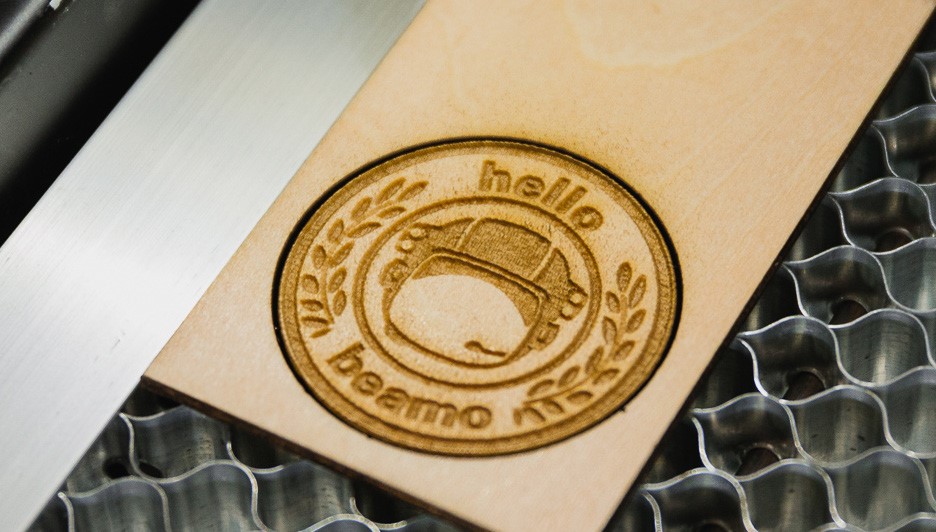

5.4 Kaiverustulos

Jos tulos on liian vaalea tai epäselvä, tarkista, onko tarkennus kohdallaan.

Ios tarkennus on kohdallaan, mutta tulos on huono, tarkista optinen polku uudelleen. Katso "5-6 Optisen polun säätö".

Jos tuloksen sijainti vaihtelee kameran esikatselun mukaan, tarkista tarkennus uudelleen tai katso "Kameran kohdistusongelma".
