#904 Kotiutus epäonnistui

Johtuen #904:n taustalla olevan syyn monimutkaisuudesta, on tärkeää huomata, että tämän artikkelin lukeminen ei välttämättä tarjoa välitöntä ratkaisua ongelmaasi. Noudattamalla huolellisesti alla olevia ohjeita keräät kuitenkin arvokasta tietoa, jonka avulla jälleenmyyjäsi tai FLUX-tuki voivat paikantaa ongelman tehokkaammin. Tämä puolestaan lyhentää vianmääritykseen tarvittavaa kokonaisaikaa.

Poista pyörivä tila käytöstä:

Joissakin tapauksissa käyttäjät unohtivat kytkeä pyörivän laitteen pois päältä, mikä aiheutti kotiutusvirheen.

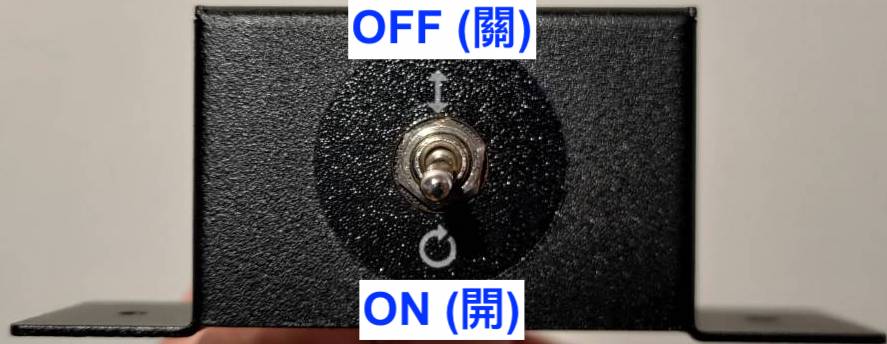

Jos olet käyttänyt pyörivää lisäosaa, kytke se pois päältä vaihtamalla kytkin ( ↕ ) asentoon.

Vaihe 0 - Käytä tarkistuslistaa vaiheita läpikäydessäsi:

Tätä tarkistuslistaa käytetään kaikkien tässä artikkelissa suoritettujen toimenpiteiden kirjaamiseen.
Kun olet täyttänyt tarkistuslistan, tulosta se PDF-tiedostoksi ja lähetä se tarvittaessa jälleenmyyjällesi tai FLUX-tuelle. Tämä on meille hyödyllistä tietoa vianetsintään ja ongelman rajaamiseen.
Katso linkki: 6-7 #904 Kotiutus epäonnistui Checklist (Beambox Series)

Vaihe 1 - Tarkista, onko laserpää fyysisesti jumissa:

• Sammuta kone ja irrota virtajohto.
• Siirrä laserpäätä manuaalisesti kohti kaikkia neljää kulmaa.
  (*HEXAa käytetään havainnollistamaan käyttäytymistä videossa.)

Määritä tuloksesi ja seuraava toimenpide:

Vaihe 1.1 - Voitele kiskot:

• Katso ohjeet kiskojen voiteluun alla olevasta linkistä.
  [5-6 Voitelu]
• Voitelun jälkeen yritä siirtää laserpäätä uudelleen ja katso, voiko sitä siirtää kuten vaiheessa 1.
  (*HEXAa käytetään havainnollistamaan käyttäytymistä videossa.)

Määritä tuloksesi ja seuraava toimenpide:

Vaihe 2 - Sulje pois laiteohjelmisto-ongelmien mahdollisuus:

Joskus kotiutumisongelman syynä voi olla väärin asennettu laiteohjelmisto.
Järjestelmän nollaaminen on yksinkertainen ja nopea tapa korjata kotiutumisongelma.

• Yritä ensin nollata emolevyn asetukset.
  (Kone > Laitteistoasetukset > Nollaa emolevy-asetukset)



• Yritä seuraavaksi palauttaa tehdasasetukset. (Kone > Palauta tehdasasetukset)


• Päivitä lopuksi uusimpaan laiteohjelmistoon ja yritä kotiutumista uudelleen.
  (Kone > Päivitä uusimpaan laiteohjelmistoon) tai voit käyttää päivitykseen Beam Studiota. (Linkki)


Määritä tuloksesi ja seuraava toimenpide:

Vaihe 3 - Tarkista laitteesi toiminta kotiinpaluun aikana:

Ole hyvä ja käynnistä laite ja paina "Ylläpito" aloittaaksesi kotiinpaluun ja määrittääksesi, mikä käyttäytyminen on samanlainen kuin laitteellasi, ja toimi sen mukaisesti.

Vaihe 4 - Alusta SD-kortti uudelleen:

Joskus, jos SD-kortin käyttöjärjestelmä on vioittunut, kotiin paluun ongelmaa ei voida korjata nollaamalla ja päivittämällä laiteohjelmistoa. Se on kirjoitettava kokonaan uudelleen alustamalla SD-kortti.

• Katso ohjeet alla olevasta linkistä alustaaksesi SD-korttisi uudelleen.
  [7-5 Beambox - SD-kortin uudelleenalustus]

Määritä tuloksesi ja seuraava toimenpide:

Vaihe 5 - Vaihda DriverIC:

DriverIC on emolevyn/emolevyn komponentti, jota käytetään moottorin ohjaamiseen, jotta laserpää liikkuu eri suuntiin. Tässä vaiheessa meidän on testattava, johtuuko kotiin paluun ongelma DriverIC:stä.

1. Sammuta laite.
2. Avaa sivukansi löytääksesi emolevyn. Katso article jossa kerrotaan, miten kansi avataan.
3. Irrota X-akselin ohjain-IC. Katso kaavio.
   (Varmista, että muistat, mikä IC on alun perin tarkoitettu millekin akselille)
4. Irrota Y-akselin ohjain-IC. Katso kaavio.
5. Vaihda molemmat ohjain-IC:t ja varmista, että suunta on sama kuin kaaviossa.
6. Käynnistä laite ja yritä kotiinpaluuta uudelleen.

Havainnollistus:

(Tämä video näyttää X-akselin ja Y-akselin IC-piirien vaihtamisen.)

Määritä tuloksesi ja seuraava toimenpide:

Vaihe 6 - Tarkista rajakytkimet:

Rajakytkintä käytetään laserpään pysäyttämiseen, kun se saavuttaa pään.
Kotiinpaluuongelmat voivat johtua viallisesta rajakytkimestä, jonka seurauksena laserpää ei pysähdy tai pysähtyy liian aikaisin.

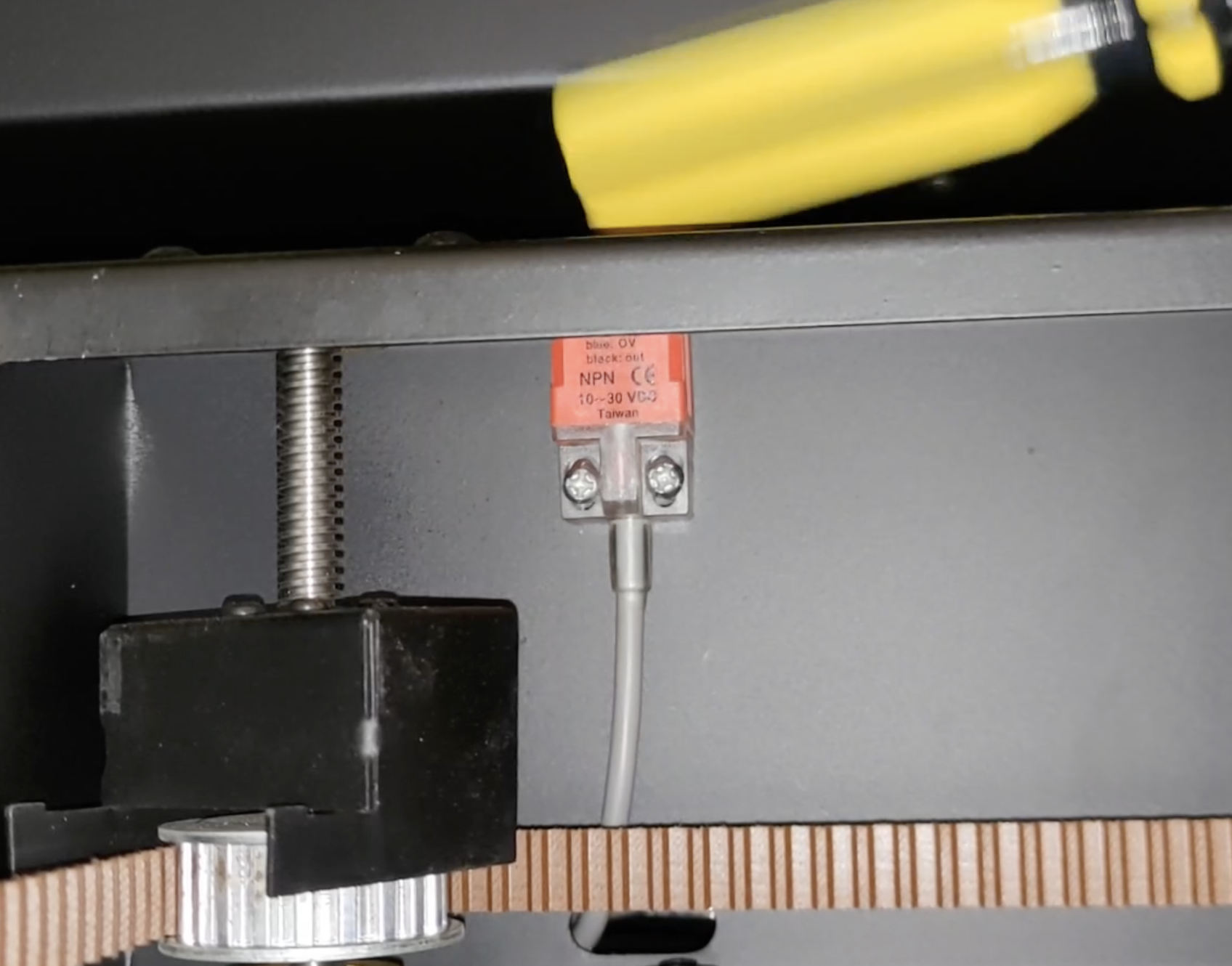

• Katso alla oleva video tarkistaaksesi, reagoivatko rajakytkinkuvakkeet oikein, kun ruuvimeisseli lähestyy.
  • Metalli lähestyy = Punainen LED POIS = kuvake kiinni
  • Metalli poistuu = Punainen LED PÄÄLLÄ = kuvake auki


Määritä tuloksesi ja seuraava toimenpide:

Vaihe 7 - Tarkista X-akselin tasaisuus:

• Katso alla olevasta linkistä, kuinka testata ja säätää X-akselin tasaisuutta.
  Varmista, että hihnapyörä/pyörä ei ole löysällä, kuten videon lopussa näytetään.
  [5-29 X-akselin tasaisuuden säätö]

Määritä tuloksesi ja seuraava toimenpide:

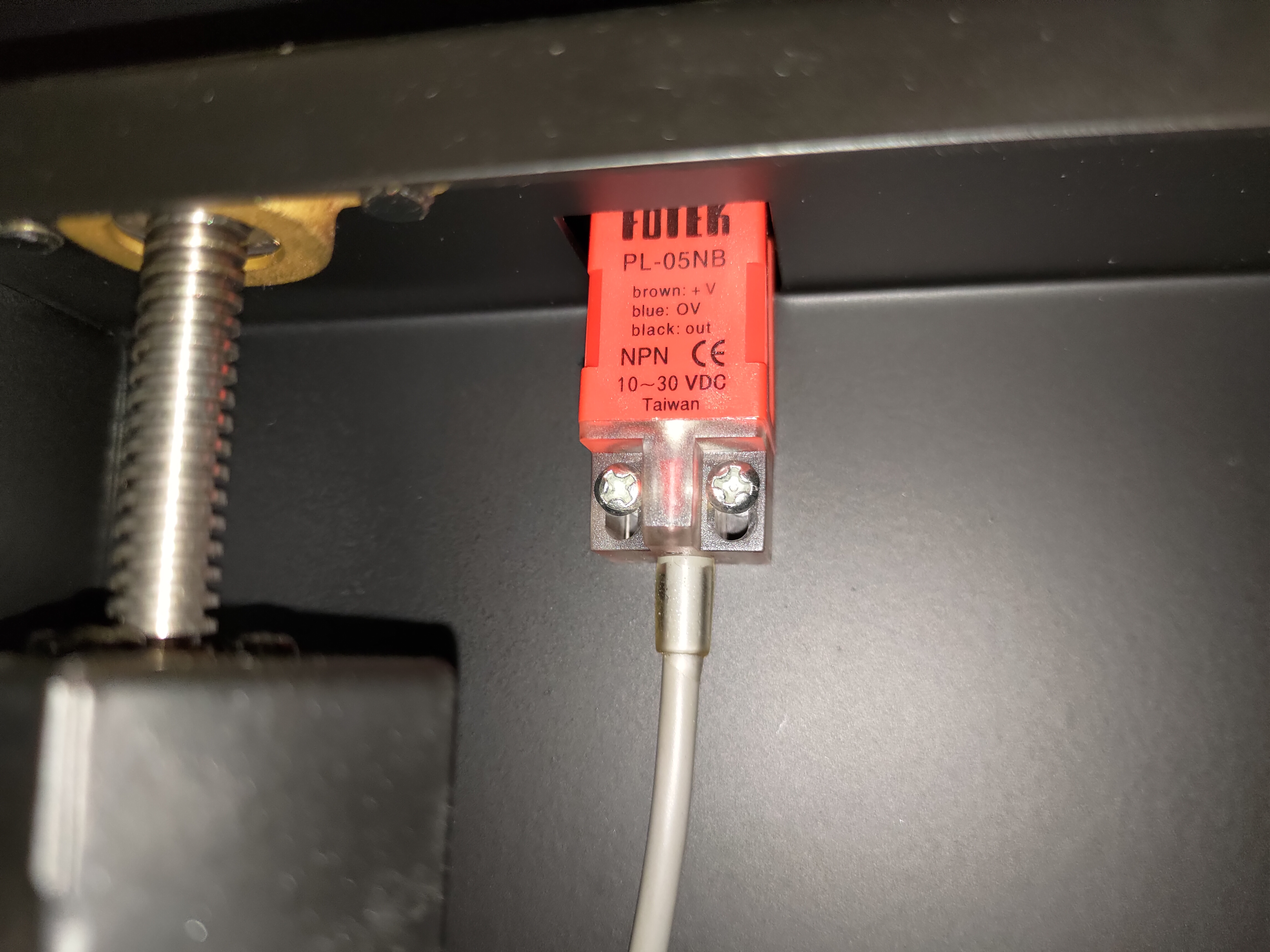

Vaihe 8 - Y-akselin rajakytkimen säätö:

Rajakytkimen tunnistusalue ei ehkä ole riittävä johtuen liian korkeasta tai matalasta asennosta.

• Ota ensin valokuva tallentaaksesi kytkimen alkuperäisen asennon.



• Löysää näitä kahta ruuvia hieman ja työnnä sitä ylöspäin ja yritä kotiutusta.



• Jos ylöspäin työntäminen ei auta, yritä työntää sitä alaspäin ja yritä kotiutusta uudelleen.



• Jos alaspäin työntäminen ei auta, yritä siirtää se keskelle ja yritä kotiutusta uudelleen.


Määritä tuloksesi ja seuraava toimenpide:

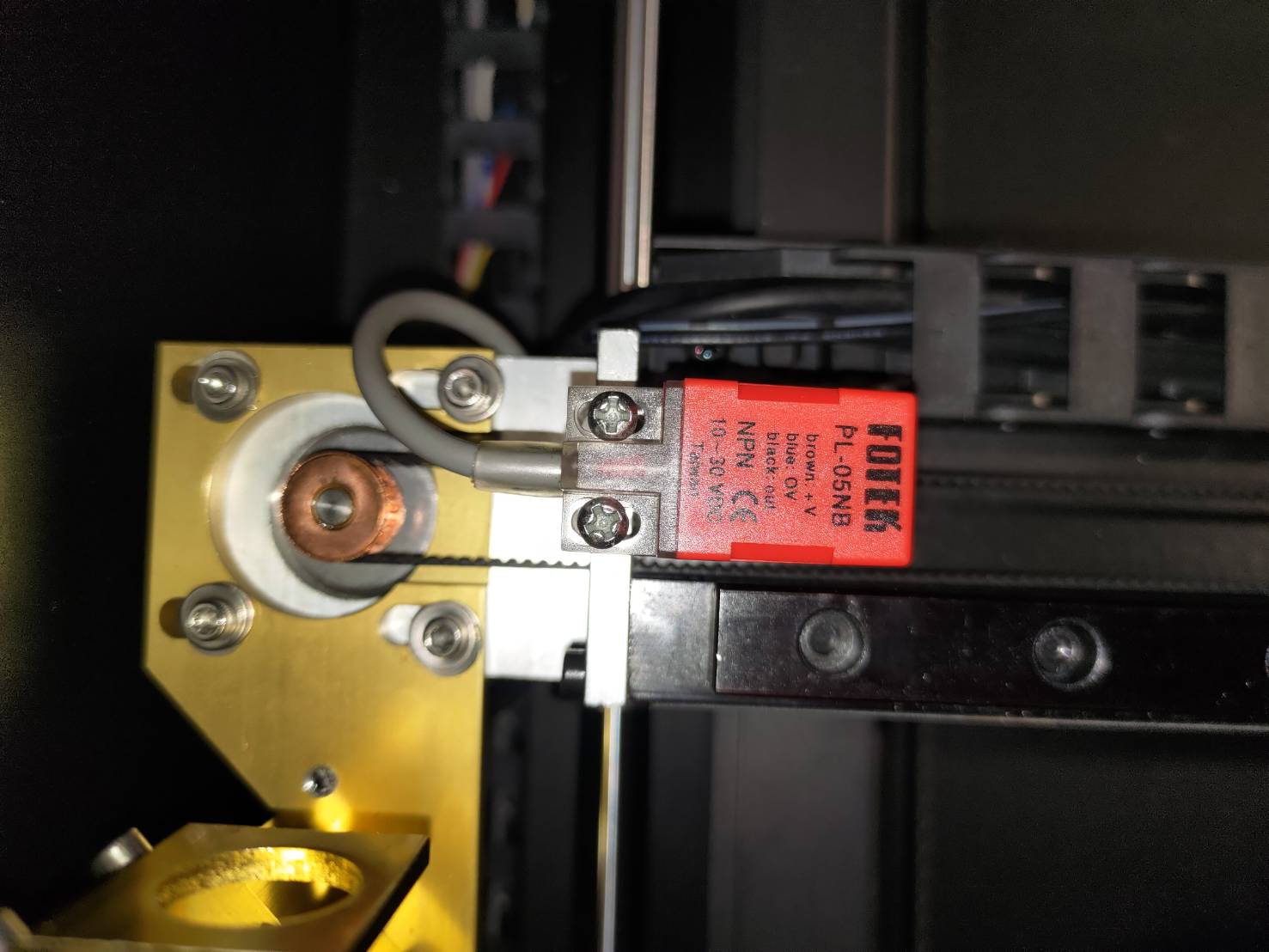

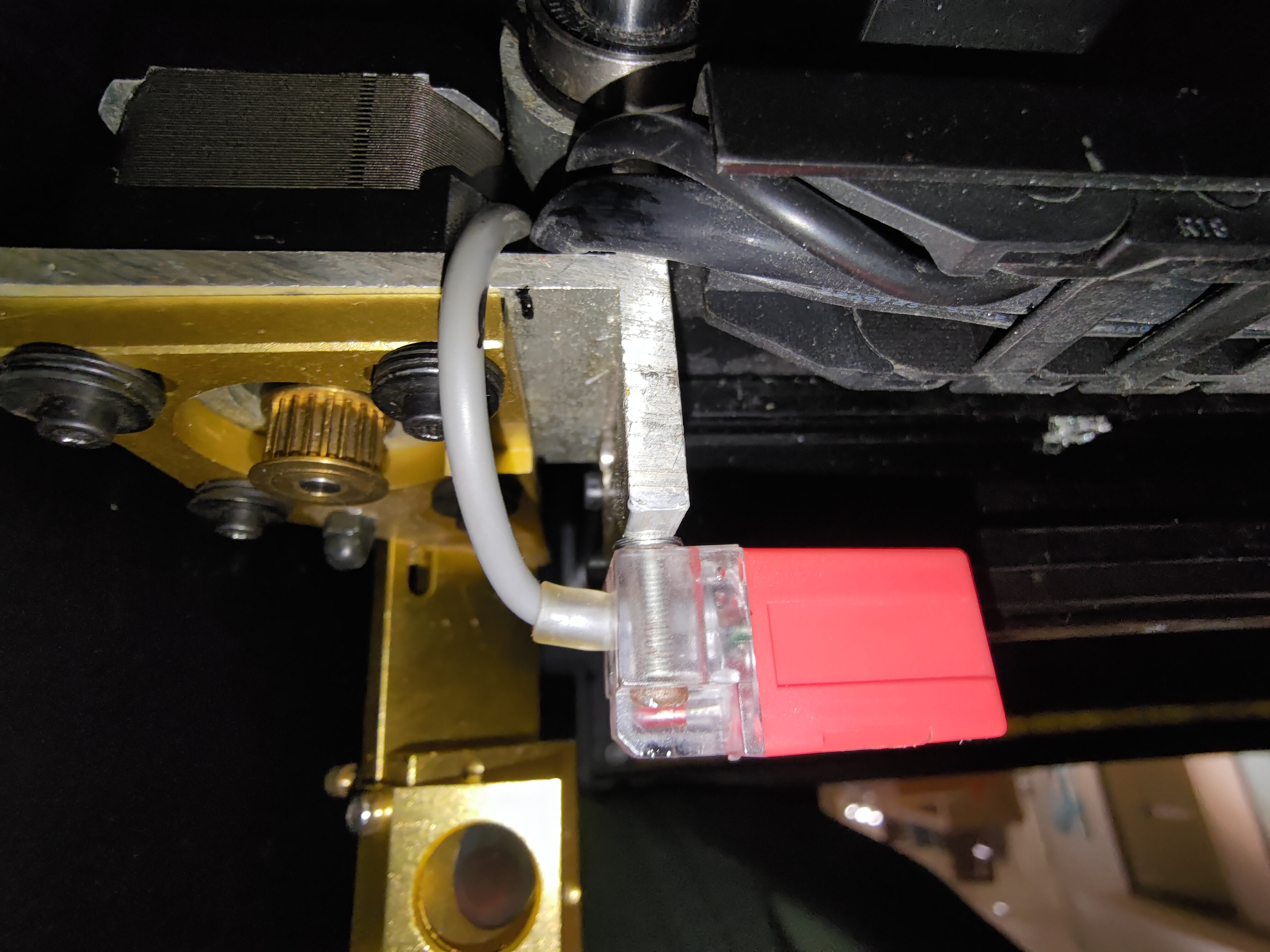

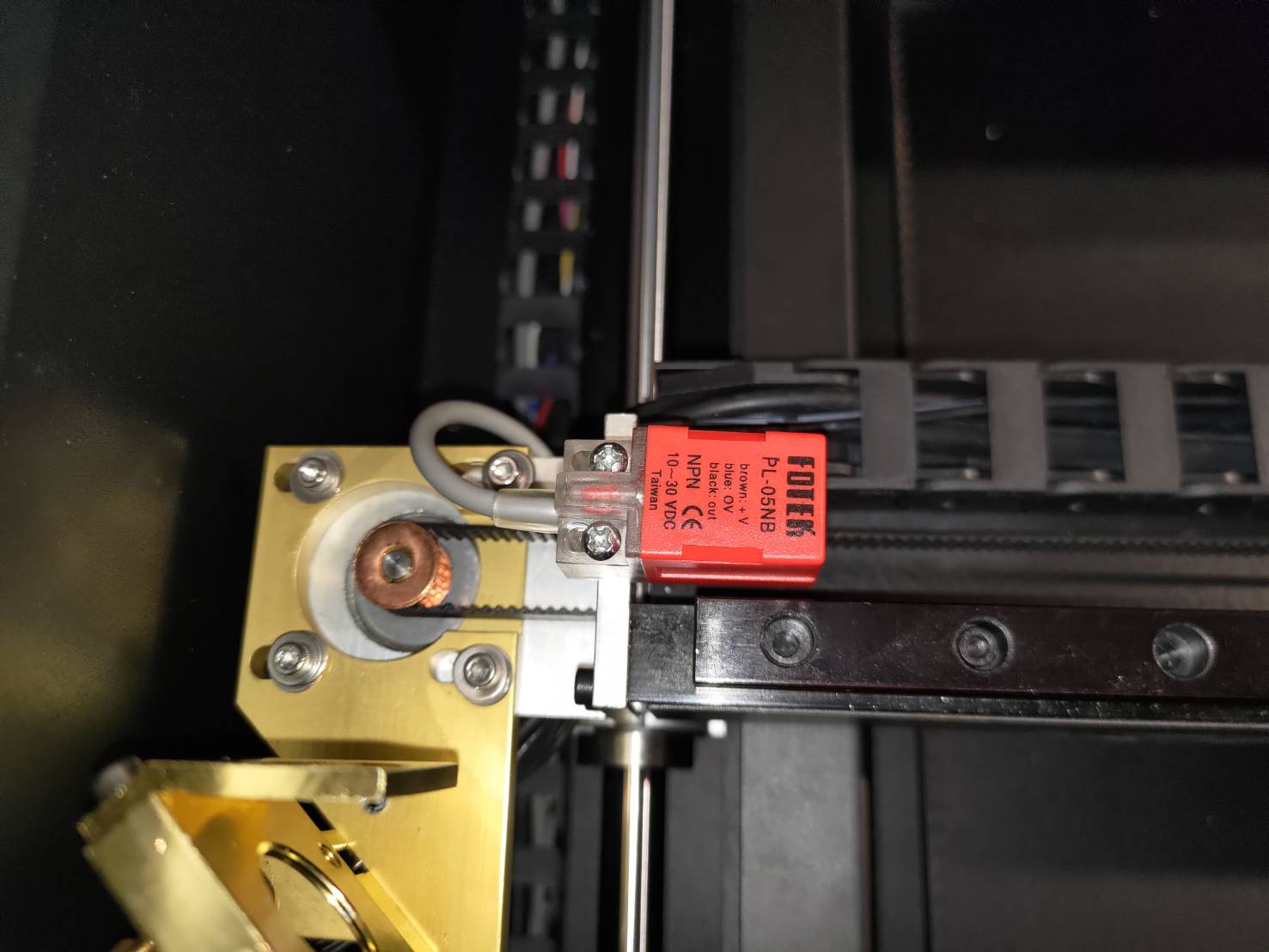

Vaihe 8.1 - X-akselin rajakytkimen säätö:

• Rajakytkimen tunnistusalue ei ehkä ole riittävä väärän sijainnin vuoksi.
  Ota ensin valokuva tallentaaksesi kytkimen alkuperäisen asennon.


• Ole hyvä ja löysää näitä kahta ruuvia hieman ja työnnä sitä oikealle ja yritä sitten kotiutusta.



• Jos työntäminen oikealle ei auta, yritä työntää sitä vasemmalle ja yritä kotiutusta uudelleen.



• Jos työntäminen oikealle ei auta, yritä siirtää se keskelle ja yritä kotiutusta uudelleen.

Määritä tuloksesi ja seuraava toimenpide:

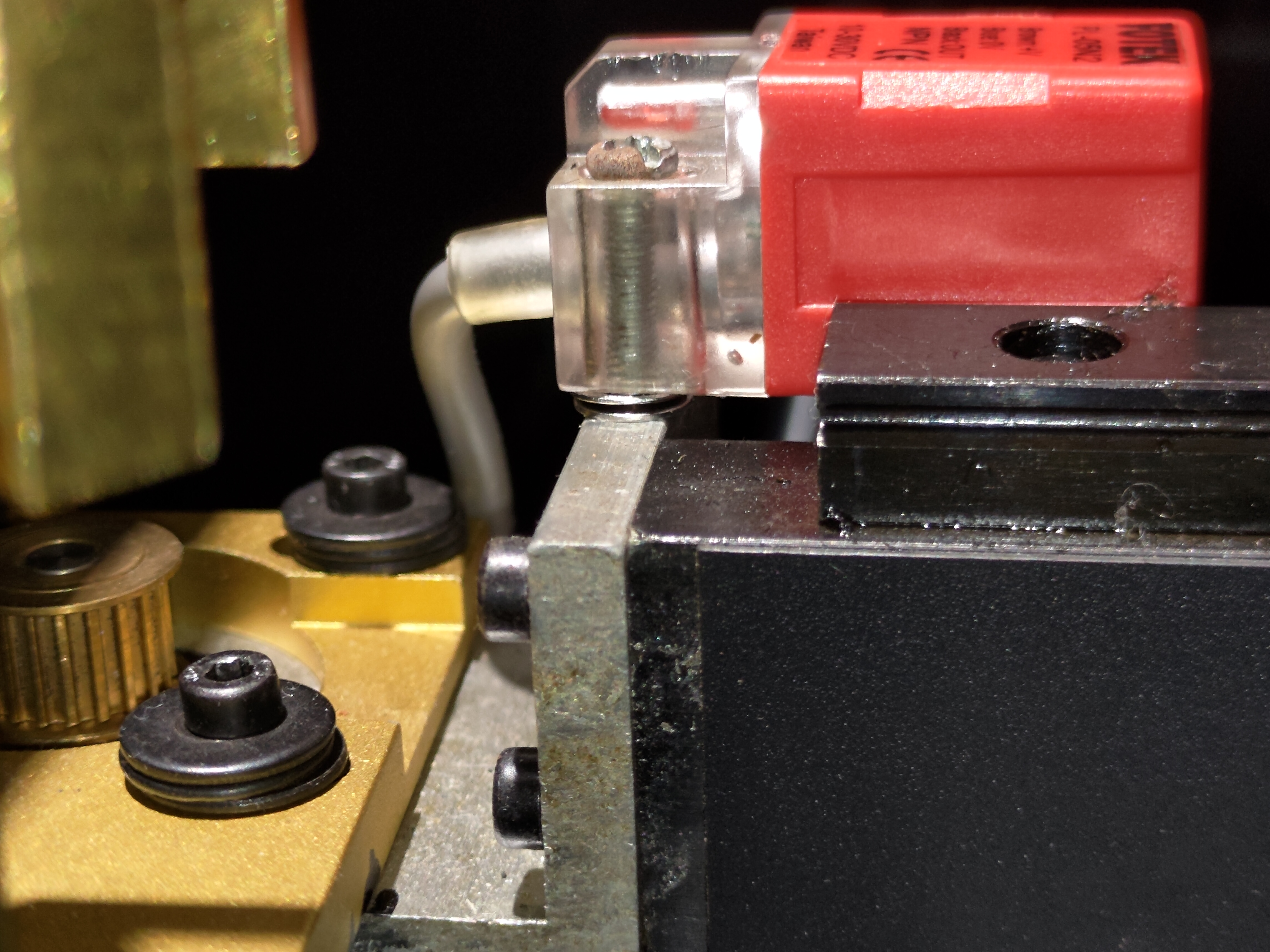

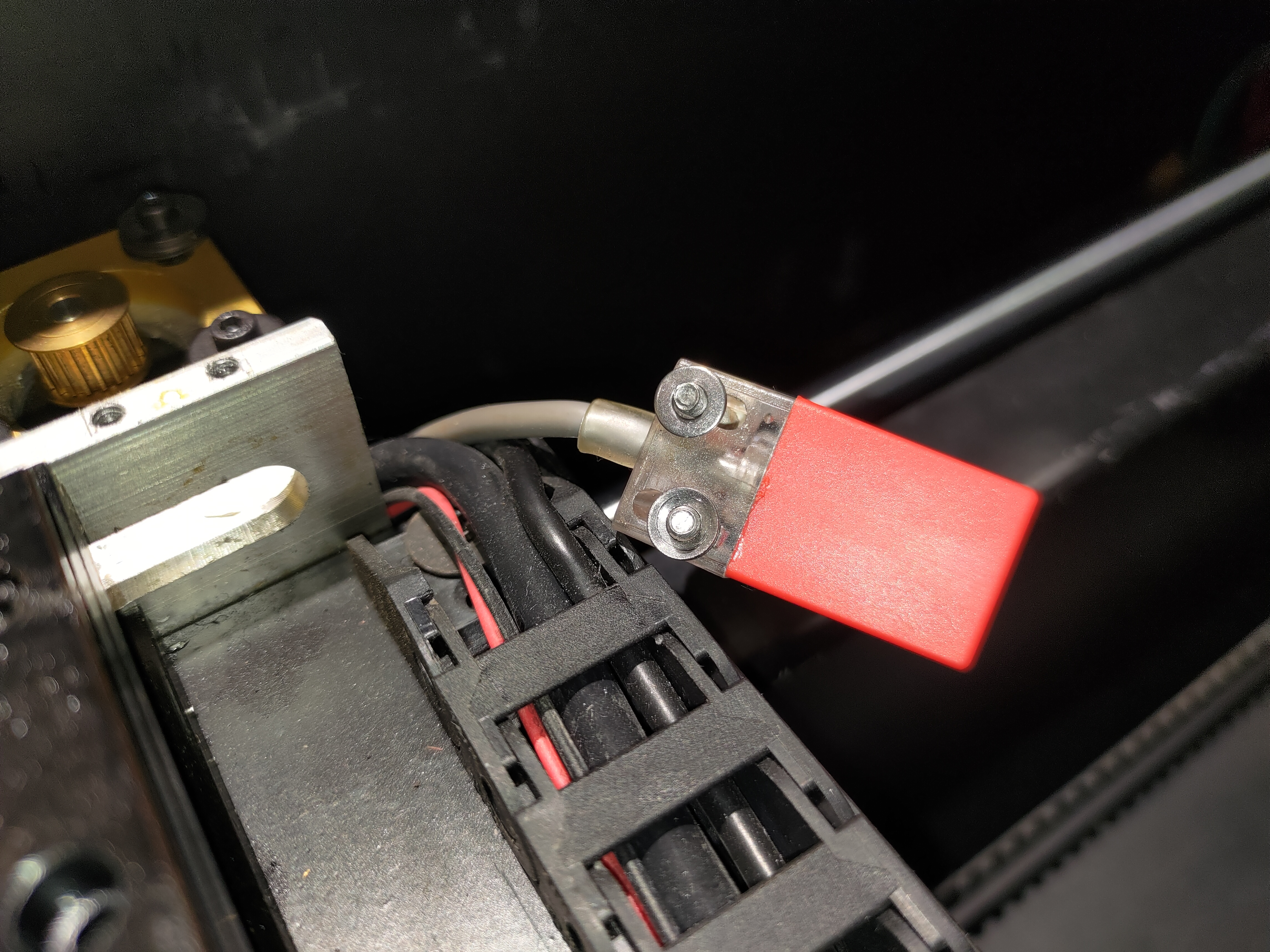

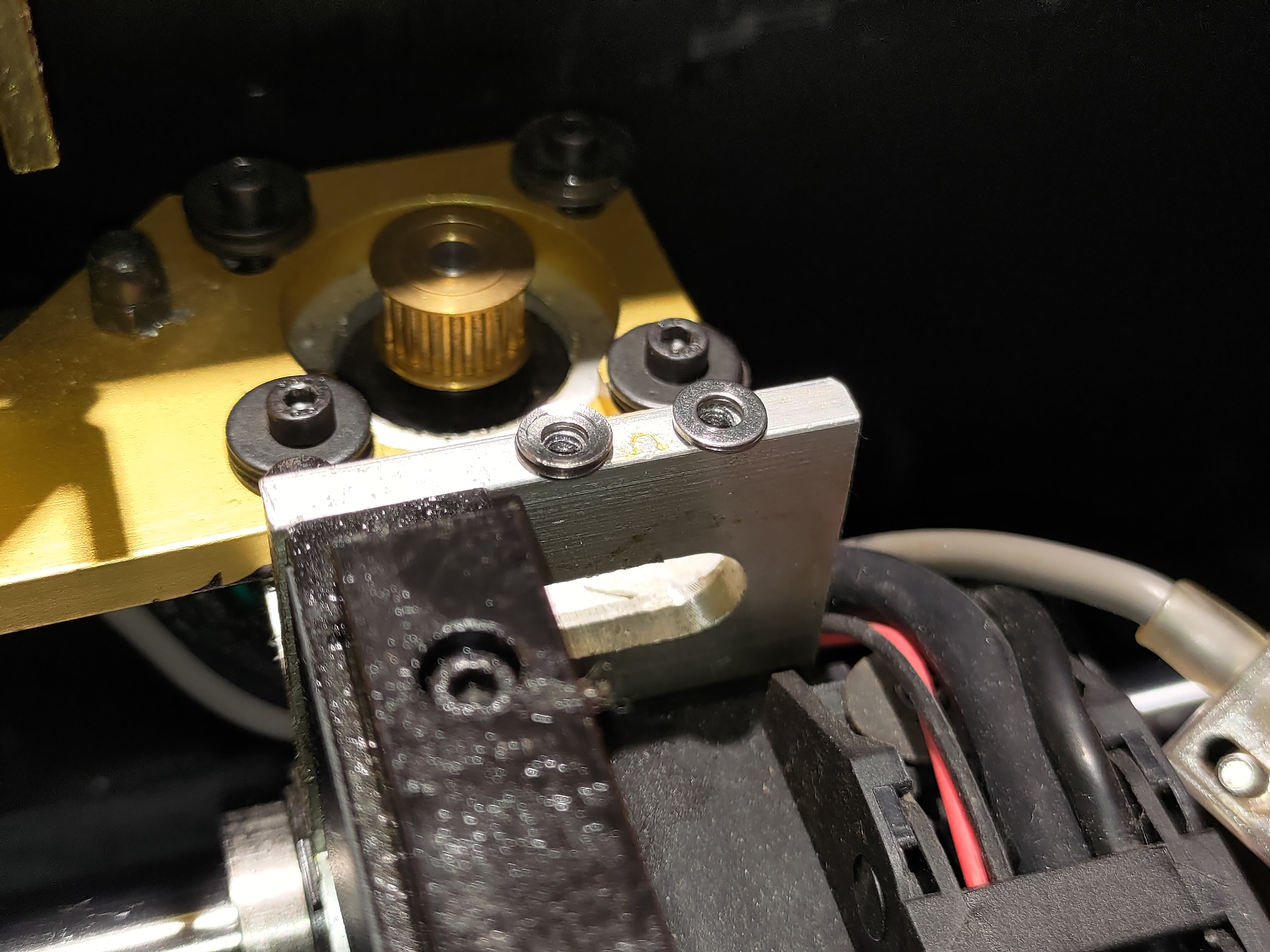

Vaihe 8.2 - Lisää välilevyjä/aluslevyjä X-akselin rajakytkimen alle:

Rajakytkimen tunnistusalue ei ehkä ole riittävä liian alhaisen sijainnin vuoksi.

• Irrota kytkin ja lisää yksi tai kaksi välilevyä/aluslevyä jokaiseen ruuviin nostaaksesi kytkintä.

• Yritä kotiutusta uudelleen nähdäksesi, toimiiko tämä.

Määritä tuloksesi ja seuraava toimenpide:

Vaihe 9 - Ilmoita paikalliselle jälleenmyyjälle tai FLUX-tuelle:

• Seuraa alla olevan linkin ohjeita ilmoittaaksesi ongelmasta asianmukaisesti paikalliselle jälleenmyyjällesi tai FLUX-tuelle. [Ota yhteyttä asiakaspalveluun]
• Varmista, että olet suorittanut tarkistuslistan ja tallenna se PDF-tiedostona, jotta voit jakaa suorittamasi toimenpiteet.

*Tässä artikkelissa kerätyt tiedot, kuten valokuvat tai videot, jotka näyttävät koneesi ongelman, on jaettava jälleenmyyjän tai FLUX-tuen kanssa.
