#900 Jäähdytin pois päältä / Jäähdytysjärjestelmän vika

Kuvaus:

Virhe ilmestyy, kun järjestelmässä havaitaan alhainen virtausnopeus ja tehtävä keskeytetään.
Hidas nopeus aiheuttaa lasertunnelin käymisen korkeammassa lämpötilassa, mikä lyhentää tunnelin käyttöikää.

Seuraa alla olevia ohjeita ongelman vianmääritykseen.

---

Mahdolliset syyt

Järjestelmä ei toimi (Päivitä laiteohjelmisto uudelleen, palauta tehdasasetukset tai alusta SD-kortti uudelleen.) Vesipumpussa ei ole tarpeeksi vettä. Vesiletkut ovat taipuneet, mikä aiheuttaa alhaisen virtausnopeuden. Vesipumppu ei toimi eikä pumppaa vettä. Vesipumpun vesisäiliö vuotaa. Emolevy/MB/motherboard toimii virheellisesti eikä pysty kaappaamaan signaalia. Virtausanturi ei lähetä signaalia virtausnopeudesta. Laserputki on rikkoutunut ja vettä vuotaa siitä. 12V:n virtalähde (12V PSU) toimii virheellisesti. (Epätodennäköisempää)

---

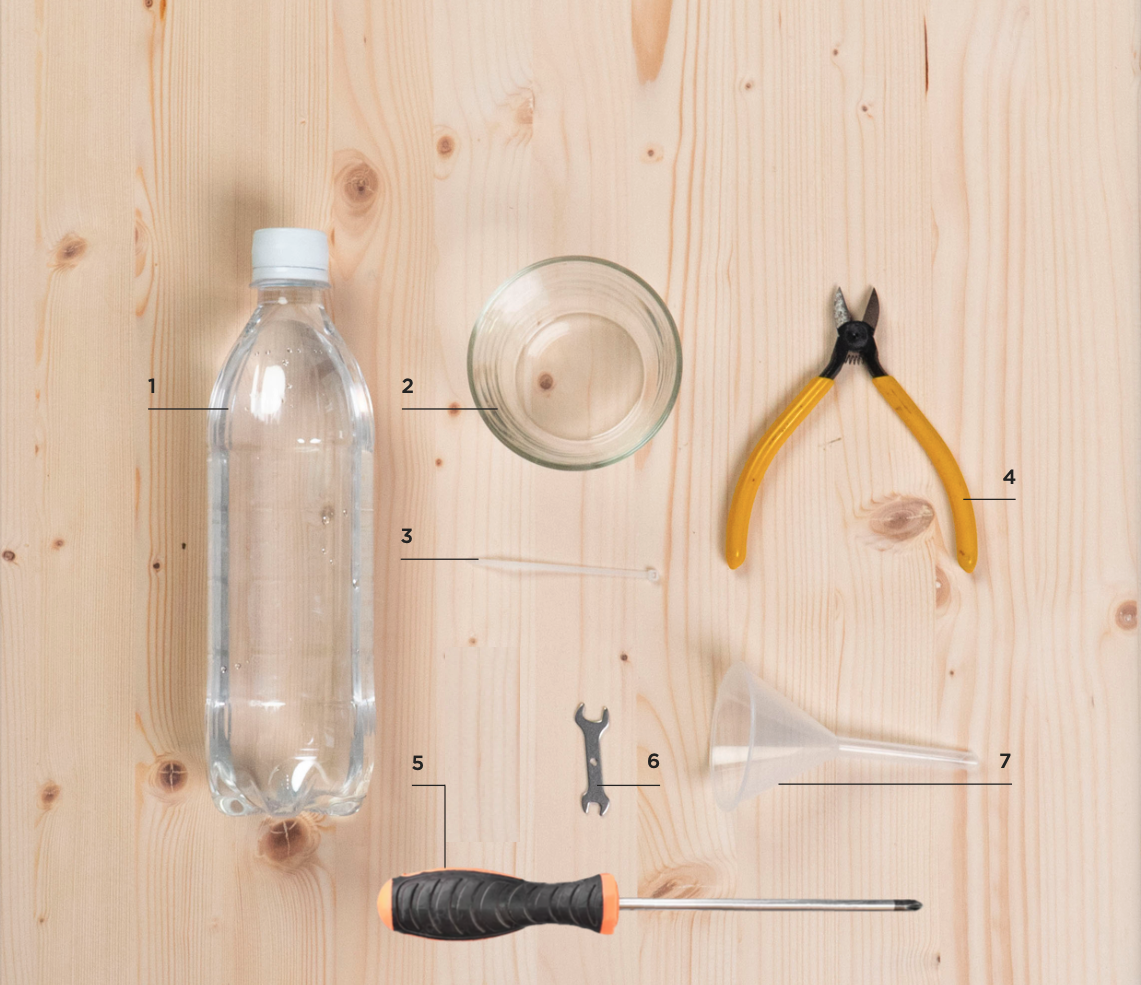

Tarvittavat tarvikkeet:

Itse hankittavat:
1｜Tislattua vettä
2｜Vesisäiliö
3｜Nippuside
4｜Sivuleikkurit

Lisävarustelaatikkoon sisältyy：
5｜Ristipääruuvimeisseli
6｜Kaksipäinen jakoavain
7｜Suppilo



---

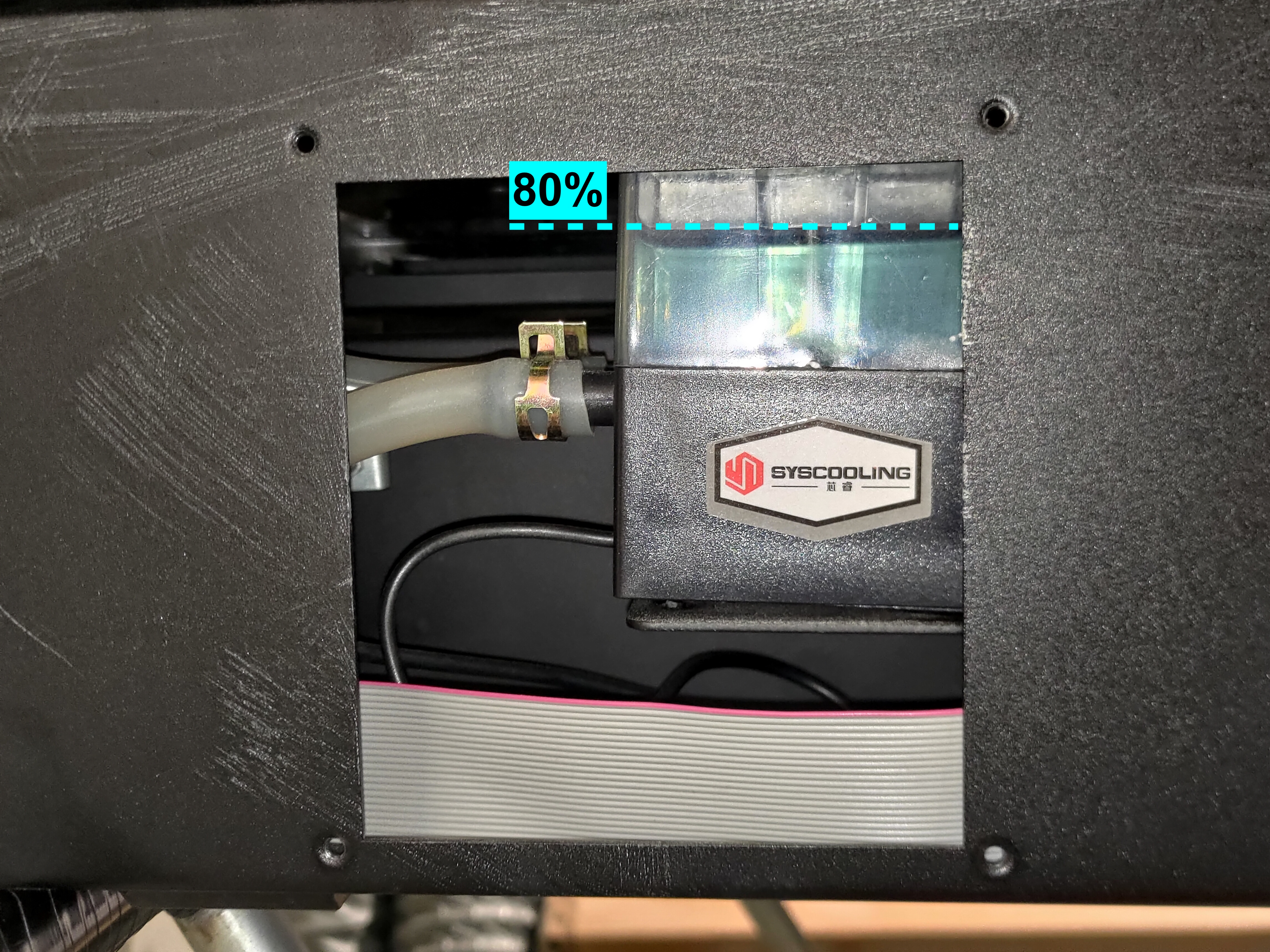

Vaihe 1 - Tarkista, onko vettä 80 % täynnä:

Jos koneessasi ei ole tarpeeksi vettä, tämä voi vaikuttaa virtausnopeuden alenemiseen.

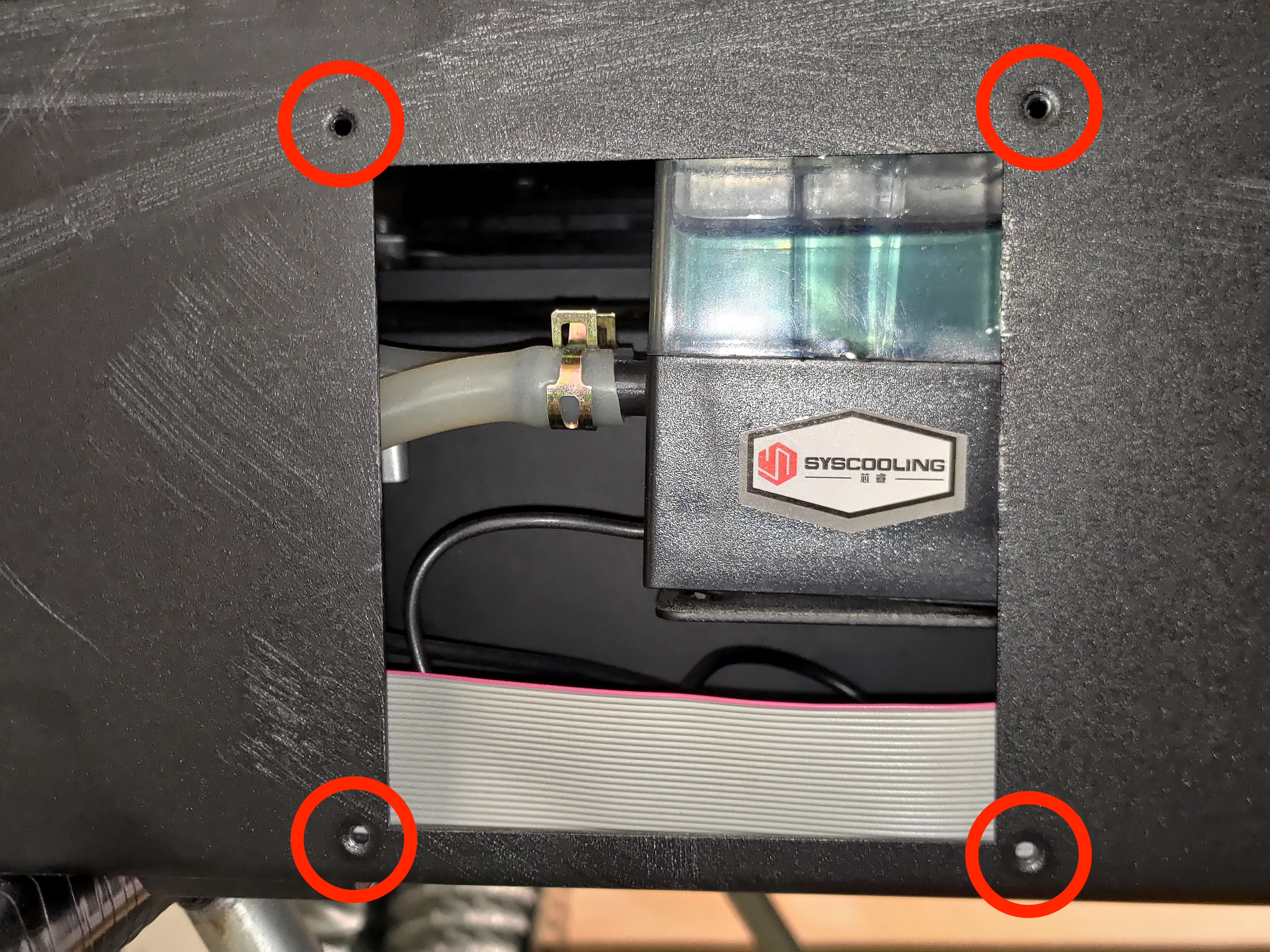

• Avaa vesipumpun kansi ristipääruuvimeisselillä ja tarkista, onko vettä 80 % täynnä.

• Tarkista, onko pumpussa vuotoja



Määritä tulos ja seuraava toimenpide:

Kyllä, se on 80 % täynnä (Ei vuotoja) >> Siirry Vaihe 2 - Tarkista, onko vesi puhdasta.

Ei, se EI ole 80 % täynnä (Ei vuotoja) >> Siirry Vaihe 1.1 - Täytä vesi.

Vesipumppu vuotaa >> Laitteisto-ongelma: vesipumppu on rikki. >> Tallenna video ja siirry Vaihe 9 - Ilmoita paikalliselle jälleenmyyjälle tai FLUX-tuelle.

---



Vaihe 1.1 - Täytä vesi:

• Katso alla olevasta linkistä video, jossa neuvotaan, miten lisätä vettä pumppuun.
  [5-5 Vesijäähdyttimen huolto]


• Täytettyäsi veden tarkista, onko ongelma ratkennut suorittamalla satunnainen tehtävä.



Määritä tulos ja seuraava toimenpide:

Kyllä, ongelma on ratkaistu.

Ei, ongelma ei ole ratkaistu >> Siirry Vaihe 2 - Tarkista, onko vesi puhdasta.

---



Vaihe 2 - Tarkista, onko vesi puhdasta:

Likainen vesi vaikuttaa veden virtaukseen. Varmista, että järjestelmässä on puhdasta vettä.

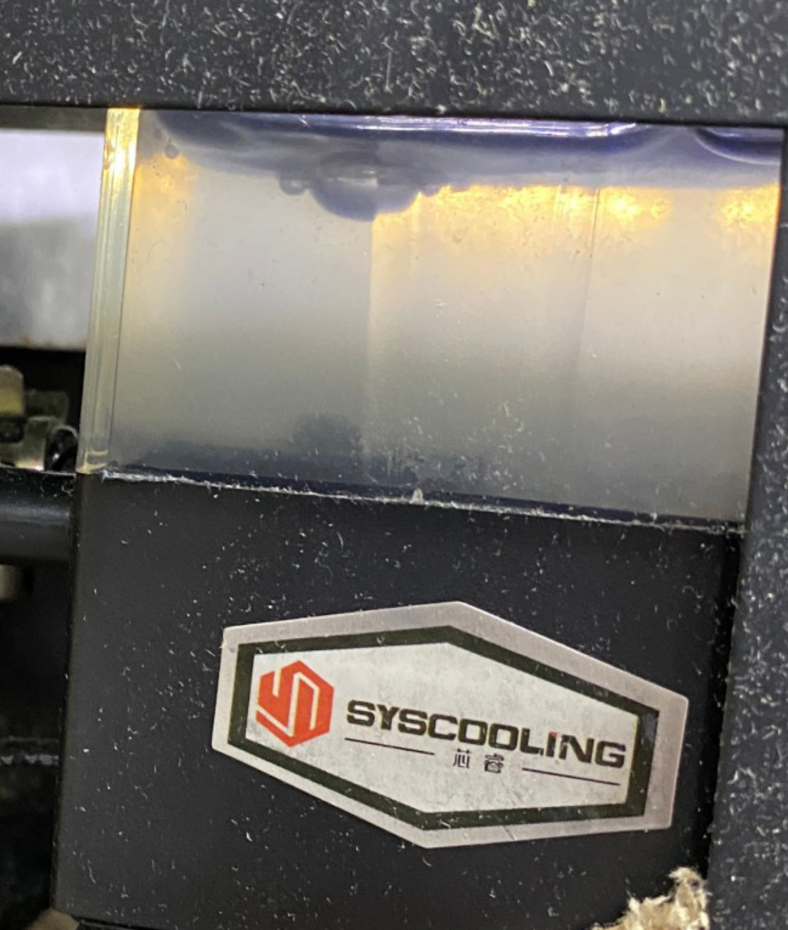

Likainen esimerkki:

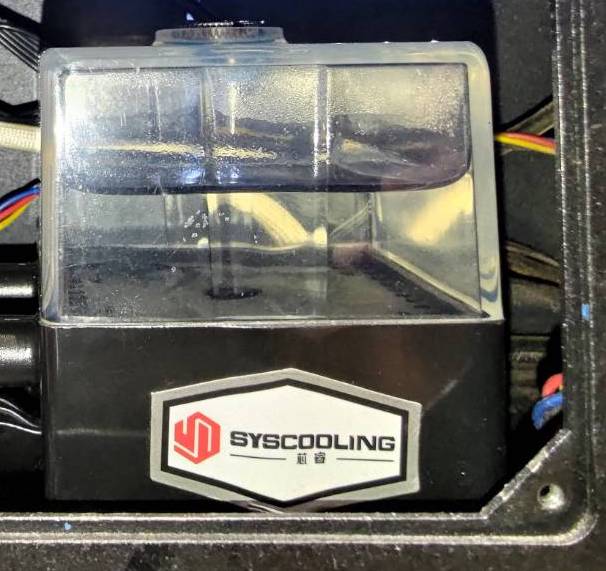

Puhdas esimerkki:



Määritä tulos ja seuraava toimenpide:

Kyllä, se on puhdasta >> Siirry Vaihe 3 - Testaa virtausnopeus.

Ei, se ei ole puhdasta >> Siirry Vaihe 2.1 - Vaihda vesi.

---



Vaihe 2.1 - Vaihda vesi:

• Katso alla olevasta linkistä video, jossa neuvotaan, miten vesi vaihdetaan.
  [5-5 Vesijäähdyttimen huolto]

• Vaihdettuasi veden tarkista, onko ongelma ratkennut suorittamalla satunnainen tehtävä.



Määritä tulos ja seuraava toimenpide:

Kyllä, ongelma on ratkaistu.

Ei, ongelma ei ole ratkaistu >> Siirry Vaihe 3 - Testaa virtausnopeus.

---

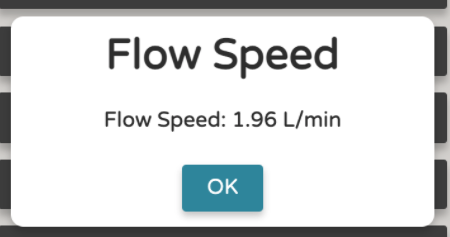

Vaihe 3 - Testaa virtausnopeus:

Suorita virtausnopeustesti tarkistaaksesi, onko arvo normaali.
(Koneen paneeli > Kone > Laitteistoasetukset > Virtausnopeustesti)



Määritä tuloksesi ja toimenpiteet:

1.0L/min tai enemmän = Hyvä arvo: #900-virhe ilmenee edelleen tehtävien aikana >> Siirry Vaihe 8 - SD-kortin uudelleenkirjoitus #900-virhe ei ilmene tehtävien aikana >> Ongelma ratkaistu.

0L/min ~ 0.99L/min = Huono arvo: Jos tämä on ensimmäinen testisi >> Siirry Vaihe 4 - Tarkista vesiletkut Jos olet jo tarkistanut vesiletkut vaiheessa 4 >> Siirry Vaihe 5 - Tarkista, voiko vesipumpun aktivoida. Jos olet jo yrittänyt aktivoida vesipumpun vaiheessa 6 >> Siirry Vaihe 7 - Kytke virtausanturin kaapeli uudelleen

---



Vaihe 4 - Tarkista vesiletkut:

Jos sinulla on huono arvo, joka on suurempi kuin 0L/min ja pienempi kuin 1.0L/min, tämä osoittaa, että koko järjestelmä toimii oikein, mutta virtausnopeus on liian alhainen, ja tämä voi johtua vesiletkujen taittumisesta tai kiertymisestä.

• Taittunut letku: (Huono esimerkki)




Vesiletkut voidaan tarkistaa kolmesta kohdasta.
(Jos letkut ovat taittuneet tai kiertyneet, yritä säätää niiden asentoa.)

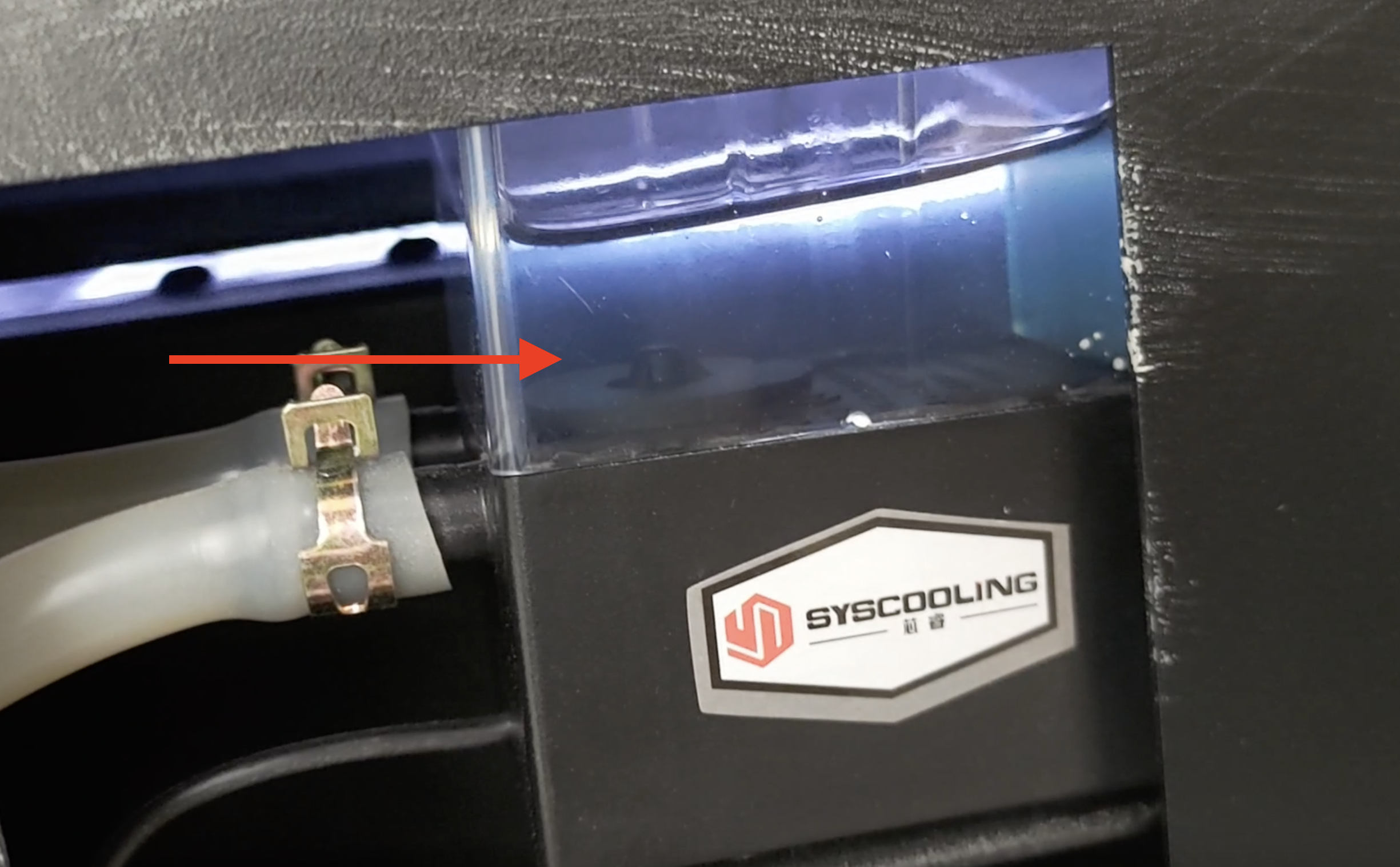

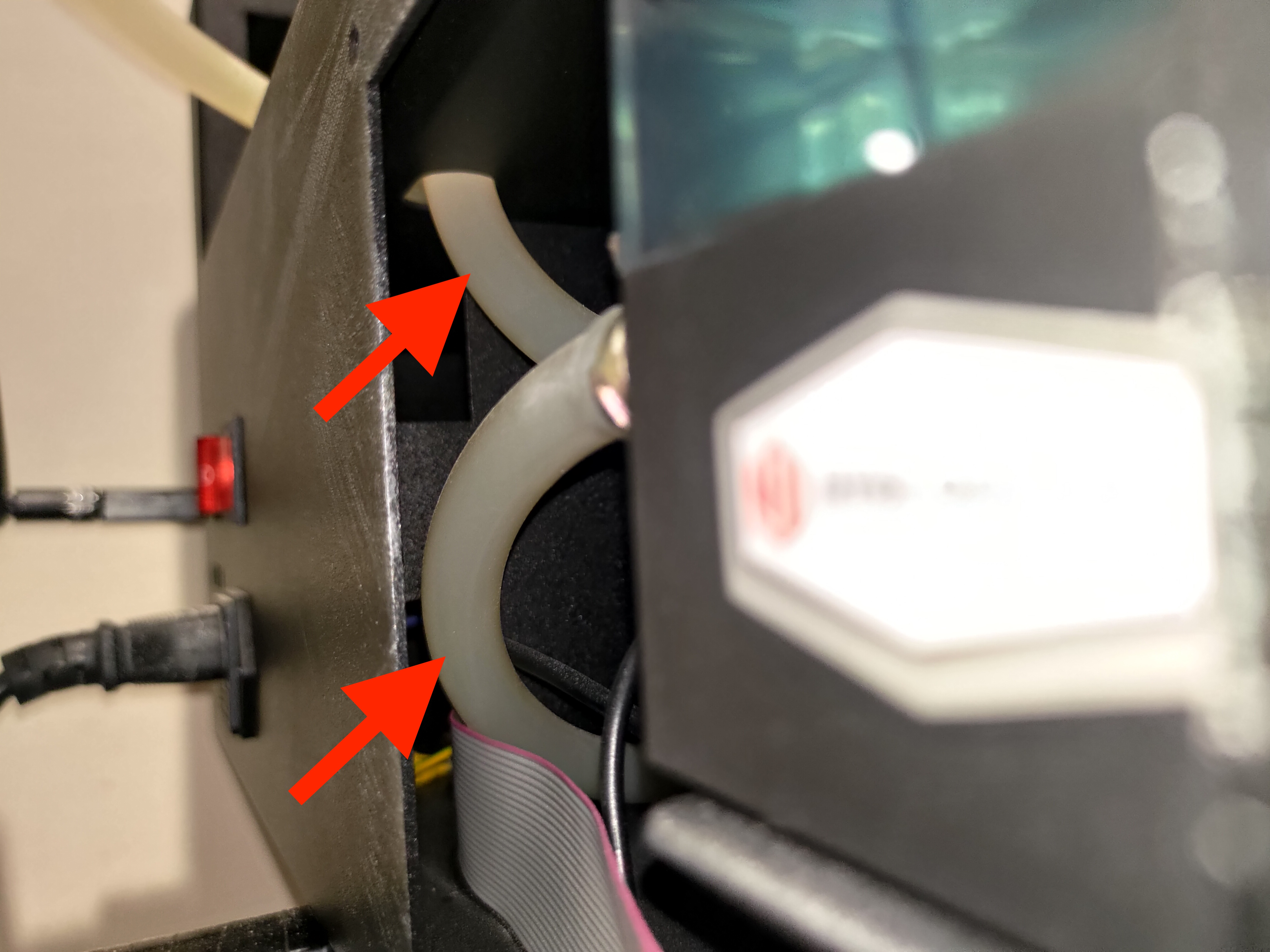

• Sijainti #1 - Vesipumppu:

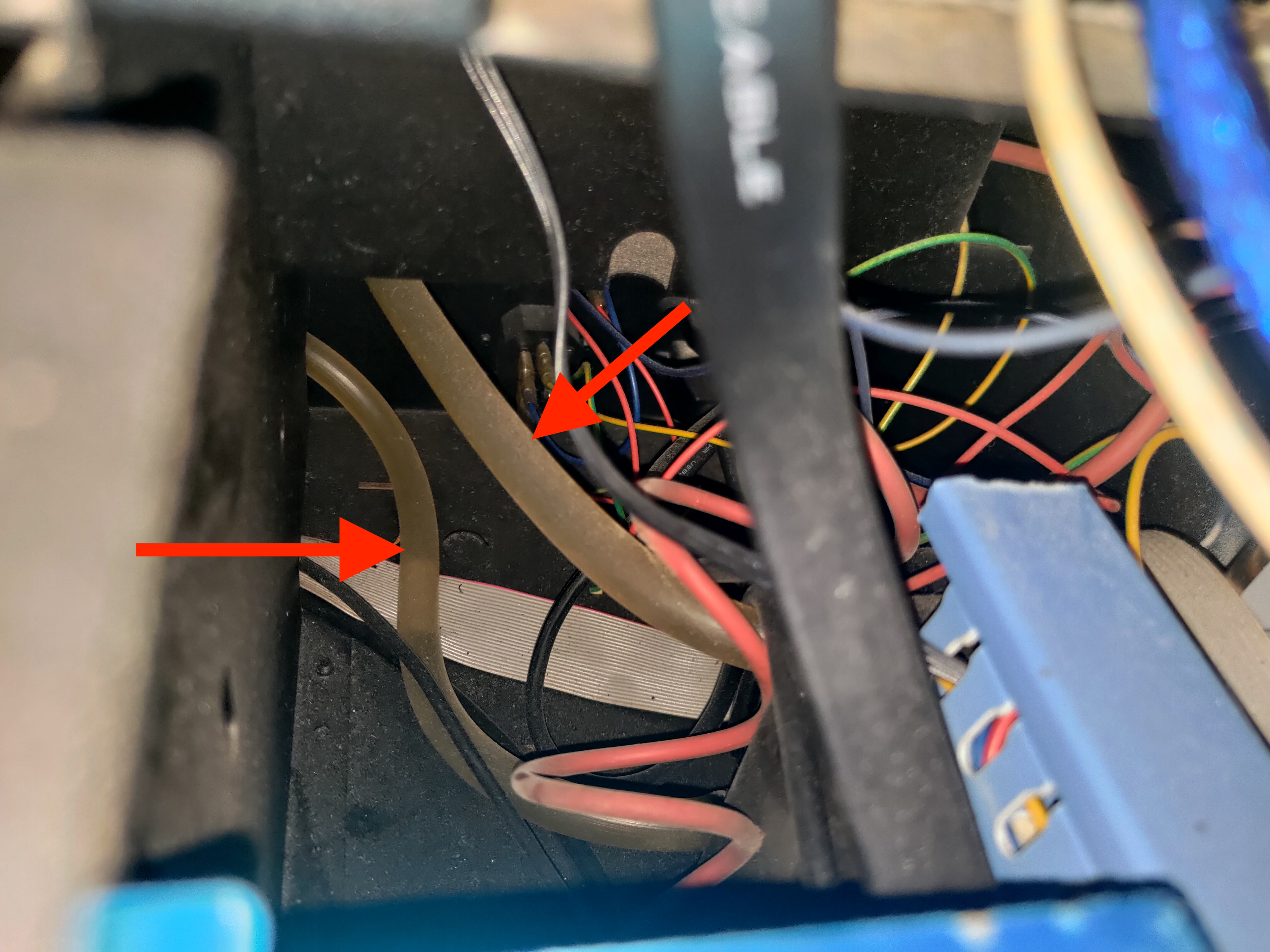

• Sijainti #2 - Jäähdytin ja tuulettimet:

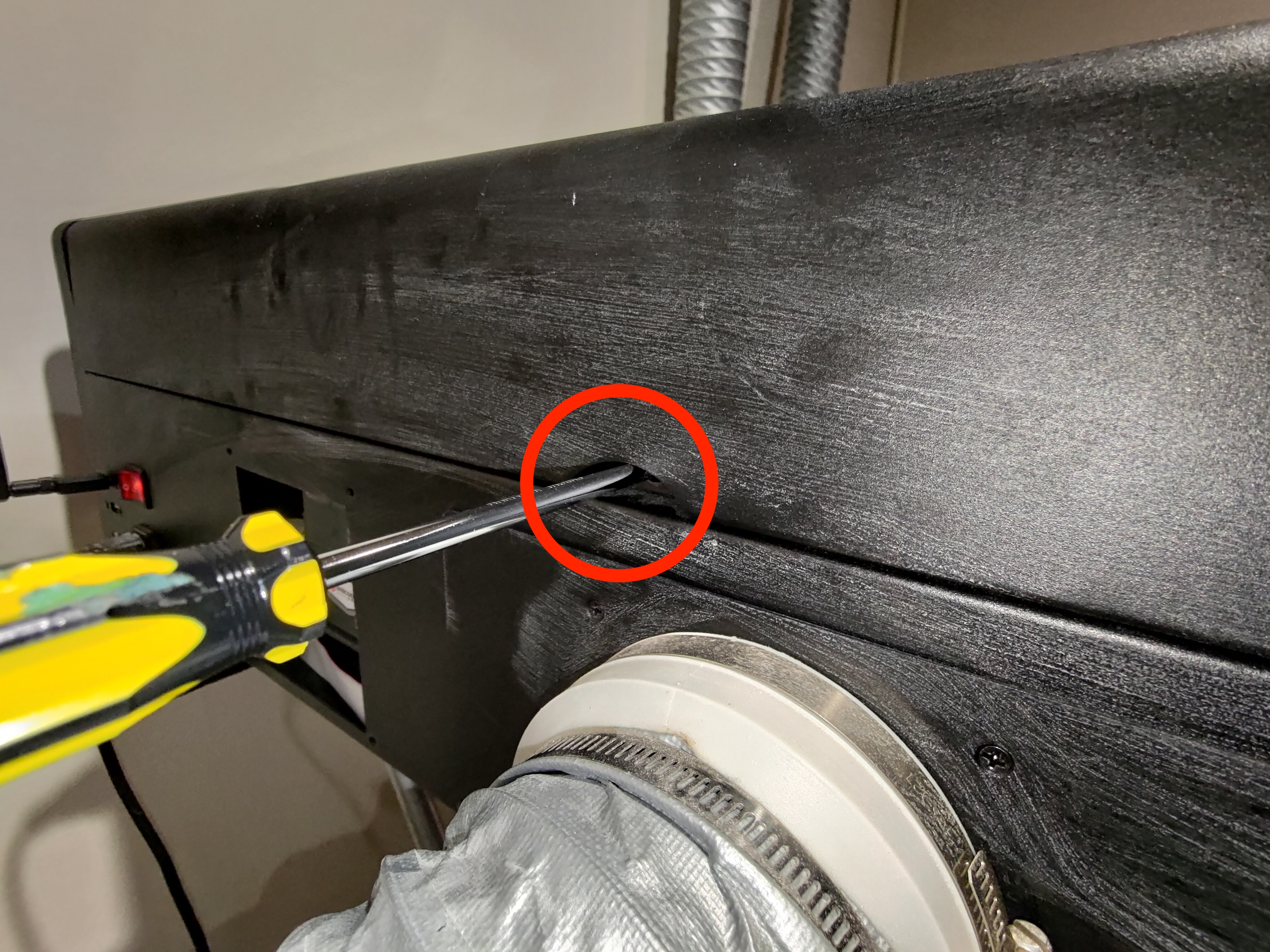

  (Sivukansi on avattava ensin. Käytä ristipääruuvimeisseliä tämän ruuvin irrottamiseen.)

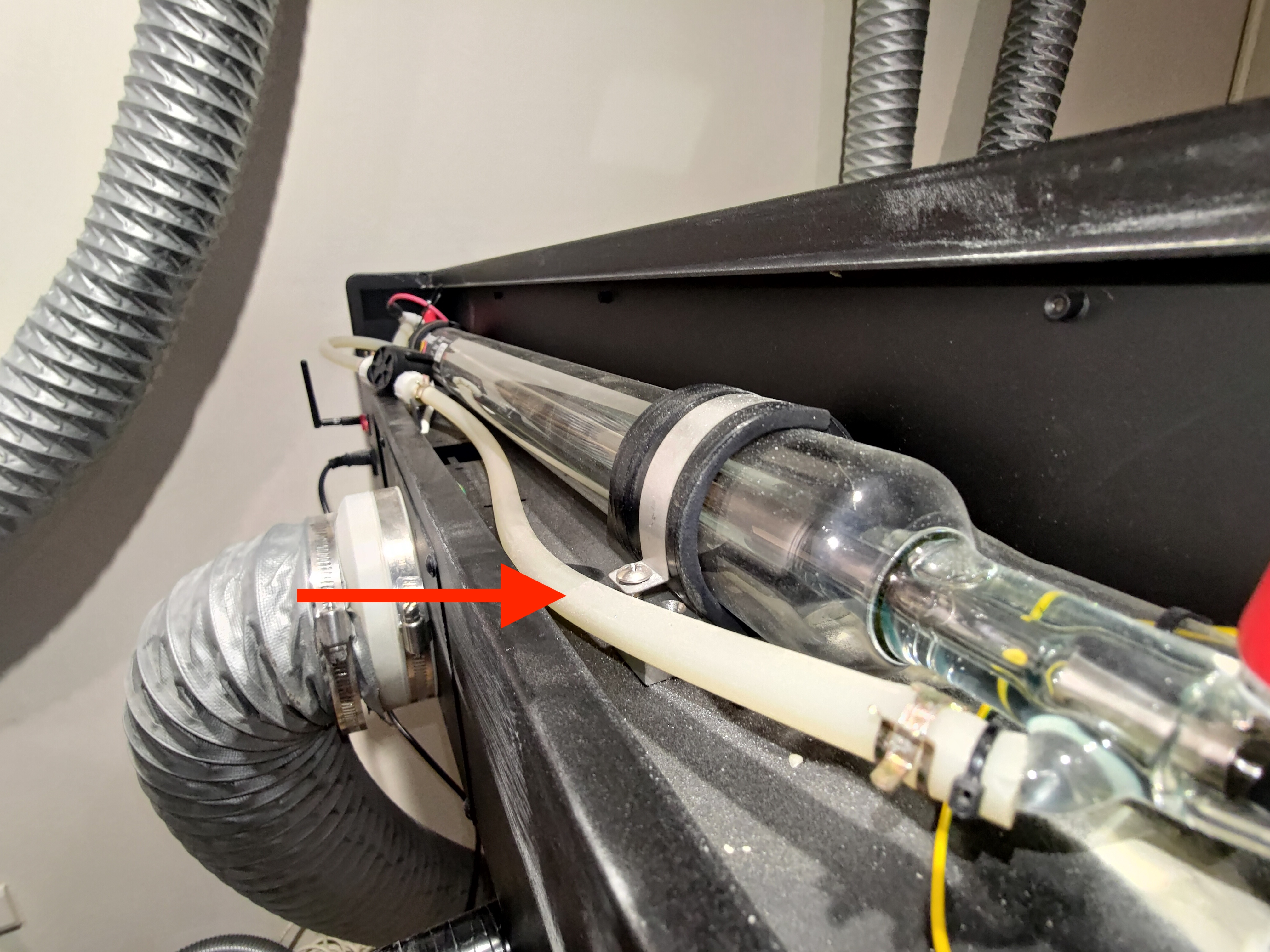

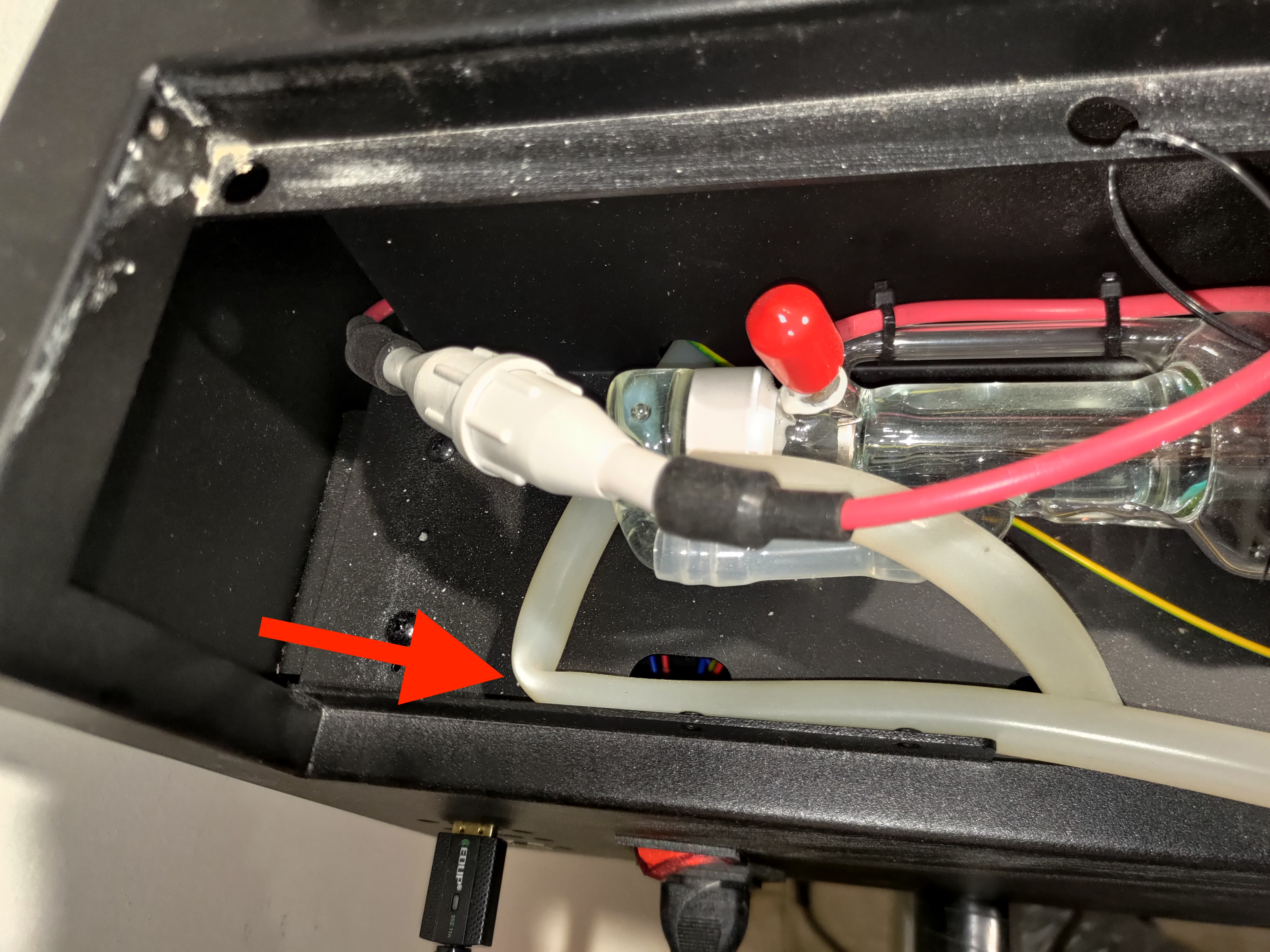

• Sijainti #3 - Laserputki:

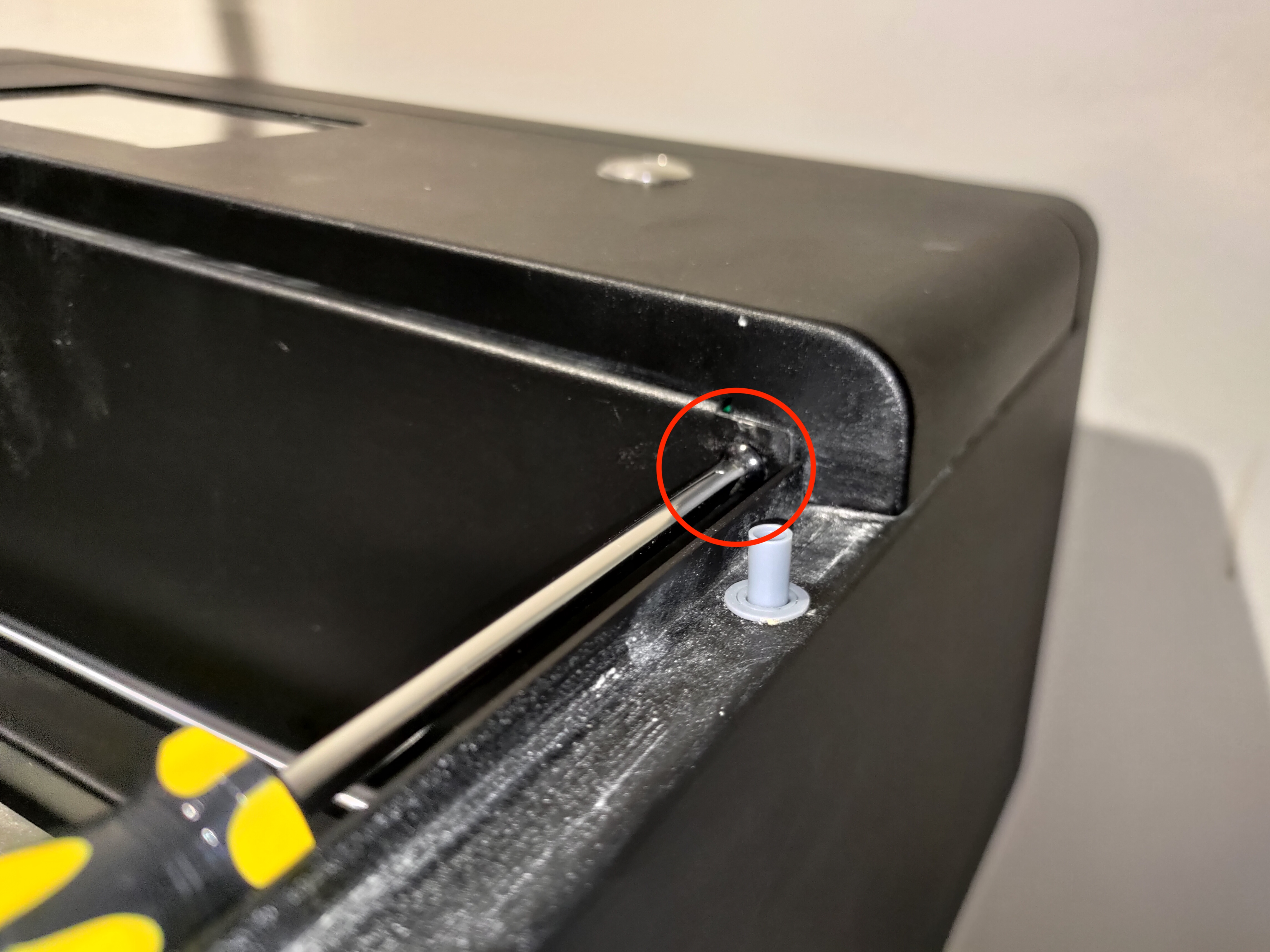

  (Takakansi on avattava ensin. Käytä ristipääruuvimeisseliä tämän ruuvin irrottamiseen.)




Määritä tulos ja seuraava toimenpide:

Letkut ovat hyvissä asennoissa >> Vaihe 5 - Tarkista, voidaanko vesipumppu aktivoida

The letkut säädettiin ja kohdistettiin uudelleen >> Testaa virtausnopeus uudelleen (Siirry vaiheeseen 3)

Letkut ovat taipuneet, mutta niitä ei voida säätää.  >> Laitteisto-ongelma: Vesiletkut ovat liian lyhyitä, pitkiä tai vuotavia. >> Ota kuvia ongelmallisista letkuista ja siirry Vaihe 9 - Ilmoita paikalliselle jälleenmyyjälle tai FLUX-tuelle.

---



Vaihe 5 - Tarkista, voiko vesipumpun aktivoida.

Katso ohjeet testin suorittamiseen alla olevasta videosta.
(Konepaneeli > Ylläpito > Pumppu > Tarkista pumppu takana)

• Tarkistusohje:



Jos vesipumppu aktivoidaan onnistuneesti, sillä on kaksi käyttäytymistapaa:

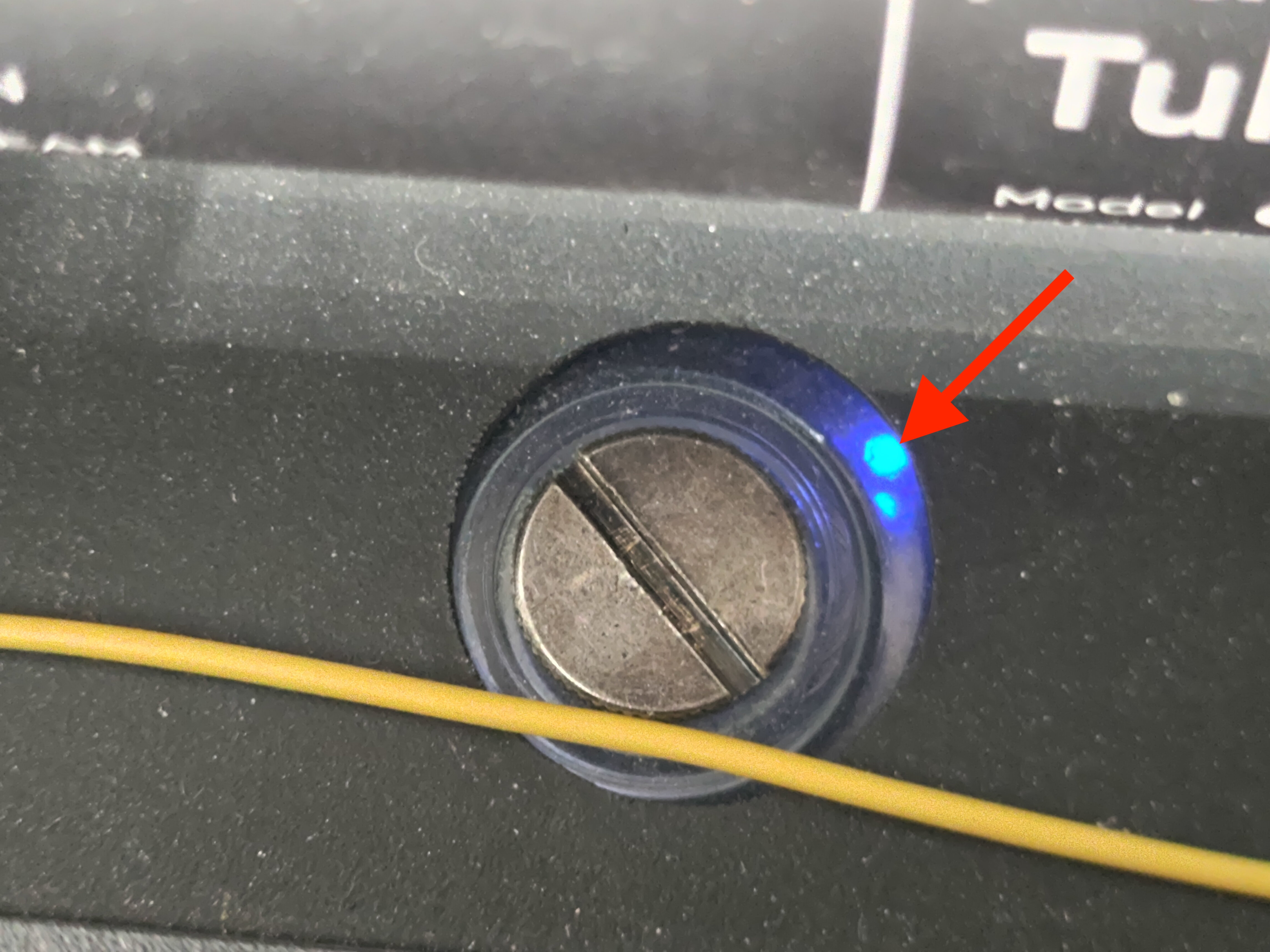

1. Sininen LED-valo säiliön sisällä palaa.



2. Säiliön sisällä oleva vesi pumpataan.
   (Näet veden virtaavan tai kuplien nousevan hieman.)




Määritä tulos ja seuraava toimenpide:

Kyllä, vesipumppu on aktivoitu, mutta:  Virtausnopeustesti on vain 0L/min. >> Siirry Vaihe 7 - Kytke virtausanturin kaapeli uudelleen Virtausnopeustesti on suurempi kuin 0 L/min, mutta pienempi kuin 1,0 L/min. >> Laitteisto-ongelma: vesipumppu on liian heikko ja se on vaihdettava. >> Tallenna video virtausnopeustestistä, jossa on huono tulos, ja ilmoita, että letkut on tarkistettu. Siirry sitten Vaihe 9 - Ilmoita paikalliselle jälleenmyyjälle tai FLUX-tuelle.

Ei, vesipumppua ei ole aktivoitu. (LED ei pala tai vettä ei pumpata). >> Siirry kohtaan Vaihe 6 - Yritä aktivoida vesipumppu fyysisesti

---



Vaihe 6 - Yritä aktivoida vesipumppu fyysisesti:

Suorita seuraavat toimenpiteet aktivoidaksesi vesipumpun.

Jos sininen LED-valo palaa, mutta pumppu ei pumppaa:

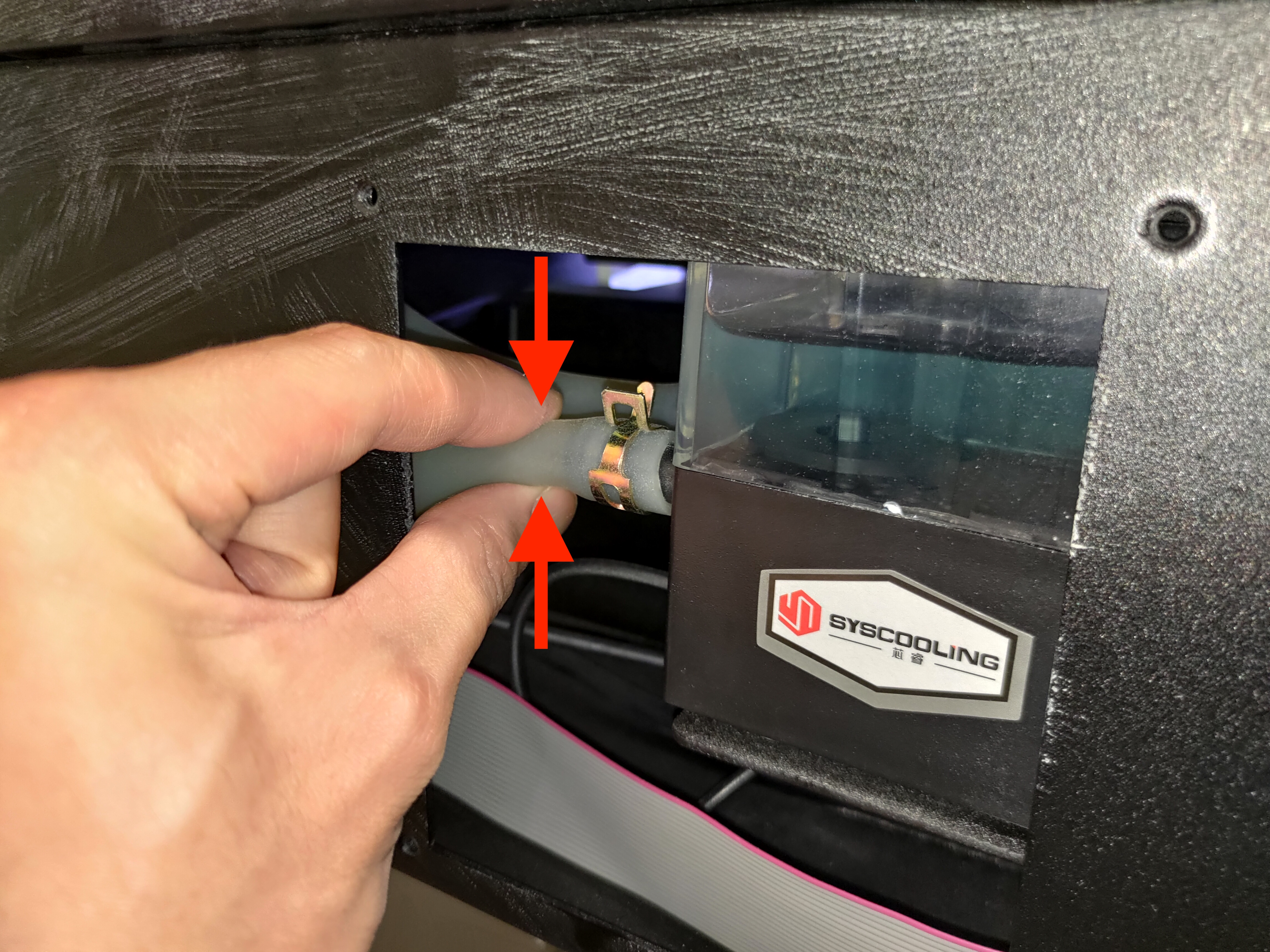

• Ota pumppu ensin käyttöön Ylläpito-sivulla ja purista molempia letkuja pumpun tulo- ja lähtöliitännöissä sormillasi.
  (Järjestelmässä voi olla jumiutunut ilmaa, jota pumppu ei pysty työntämään.)




• Ota pumppu ensin käyttöön Ylläpito-sivulla ja yritä koputtaa pumppua kädellä.
  (Pumpun turbiini voi olla jumiutunut, mikä estää pumppua pumppaamasta vettä.)



Jos sininen LED-valo on pois päältä:

• Kytke vesipumpun kaapeli uudelleen piirtoalustaan laitteen takaosassa.
  Katso kaaviosta löytääksesi uudelleenkytkettävän vesikaapelin.
  (Syynä voi olla kaapelin löysä liitäntä, mikä aiheuttaa pumpun toimimattomuuden)



Määritä tulos ja seuraava toimenpide:

Kyllä, vesipumppu aktivoituu yllä olevien vaiheiden jälkeen. >> Testaa virtausnopeus uudelleen (Siirry vaiheeseen 3)

Ei, vesipumppu ei aktivoidu yllä olevien vaiheiden jälkeen. >> Laitteisto-ongelma: vesipumppu on rikki ja se on vaihdettava. >> Tallenna video ongelmallisesta pumpusta, kun pumppu on käytössä paneelissa ja siirry Vaihe 9 - Ilmoita paikalliselle jälleenmyyjälle tai FLUX-tuelle.

---



Vaihe 7 - Kytke uudelleen kaapeli virtausanturi:

Huono virtausnopeus voi johtua virtausanturin virheellisestä kytkennästä.

• Kytke virtausanturin kaapeli uudelleen piirtolevyyn laitteen takaosassa.
  Katso kaaviosta löytääksesi uudelleen kytkettävän kaapelin.


• Kun olet kytkenyt uudelleen, suorita virtausnopeustesti ja katso miten se menee.



Määritä tulos ja seuraava toimenpide:

Uudelleenkytkennän jälkeen virtausnopeus on 1,0 L/min tai enemmän: Virhe ei ilmesty tehtävien aikana. >> Ongelma ratkaistu. Virhe ilmenee tehtävien aikana >> Siirry Vaihe 8 - SD-kortin uudelleenkirjoitus

Uudelleenkytkennän jälkeen virtausnopeustesti on edelleen 0 l/min. >> Siirry kohtaan Vaihe 8 - SD-kortin uudelleenkirjoitus

---



Vaihe 8 - Alusta SD-kortti uudelleen:

Katso article alustaaksesi SD-korttisi uudelleen ja suorita sitten virtausnopeustesti.
(Tarkoituksena on selvittää, liittyykö tämä laiteohjelmisto- vai laitteisto-ongelmaan.)



Määritä tulos ja seuraava toimenpide:

Uudelleenohjelmoinnin jälkeen virtausnopeus on 1,0 L/min tai enemmän: Virhe ei ilmesty tehtävien aikana. >> Ongelma ratkaistu. Virhe ilmestyy tehtävien aikana >> Laitteisto-ongelma: Emolevyssä tai virtausanturissa on vika. >> Ota valokuva virtausnopeustestistä ja virheestä tehtävän aikana ja siirry Vaihe 9 - Ilmoita paikalliselle jälleenmyyjälle tai FLUX-tuelle.

Uudelleenalustuksen jälkeen virtausnopeustesti on edelleen 0 l/min >> Laitteisto-ongelma: Emolevy tai virtausanturi on viallinen. >> Ota valokuva virtausnopeustestistä ja virheestä tehtävän aikana ja siirry Vaihe 9 - Ilmoita paikalliselle jälleenmyyjälle tai FLUX-tuelle.

---



Vaihe 9 - Ilmoita paikalliselle jälleenmyyjälle tai FLUX-tuelle:

• Seuraa alla olevan linkin ohjeita ilmoittaaksesi ongelmasta asianmukaisesti paikalliselle jälleenmyyjällesi tai FLUX-tuelle. [Ota yhteyttä asiakaspalveluun]
• Varmista, että olet suorittanut tarkistuslistan ja tallentanut sen PDF-tiedostona, jotta voit jakaa tekemäsi toimenpiteet.

*Tässä artikkelissa kerätyt tiedot, kuten valokuvat tai videot, jotka näyttävät koneesi ongelman, on jaettava jälleenmyyjän tai FLUX-tuen kanssa.

---



#END
