5-18 Y-akselin hihnojen kireyden säätö

Työkalut

1. Torx T8 ruuvitaltta
2. 3mm kuusiokoloavain
3. 7mm kiintoavain
4. Ristipääruuvitaltta
5. Merkintäkynä

Vaihe 1 -
Sammuta laite, irrota virtajohto ja käännä laite ympäri

Vaihe 2 - Merkitse USB-portin lähellä oleva kumitassu ja ruuvi

Merkinnän tarkoituksena on, että tämän tassun ruuvi on lyhyempi kuin muut ja sen on oltava samassa paikassa.

Vaihe 3 - Ruuvaa nämä irti pohja ruuvit

T8-ruuvi x 6kpl ＆ 3mm HEX-ruuvi x 4kpl

Vaihe 4 - Käännä laite ja ruuvaa sivuruuvit irti

T8-ruuvi x 2kpl

Vaihe 5 - Merkitse ruuvinreiät molemmille puolille kynällä

Tarkoituksena on muistuttaa itseäsi, että merkityt sivut ovat työskentelyaluetta kohti kokoamisvaiheessa.

Vaihe 6 - Siirrä moduulin istuin tuuletinta kohti loppuun asti

Vaihe 7 -
Nosta yläkehys molemmin käsin ja aseta se tappeihin.

(Varo, etteivät johdot jää kehysten väliin.)

Esimerkki rungon asettamisesta tukien päälle:

Nostamisen esimerkkivideo (Video on kuvattu koneen sisällä)：

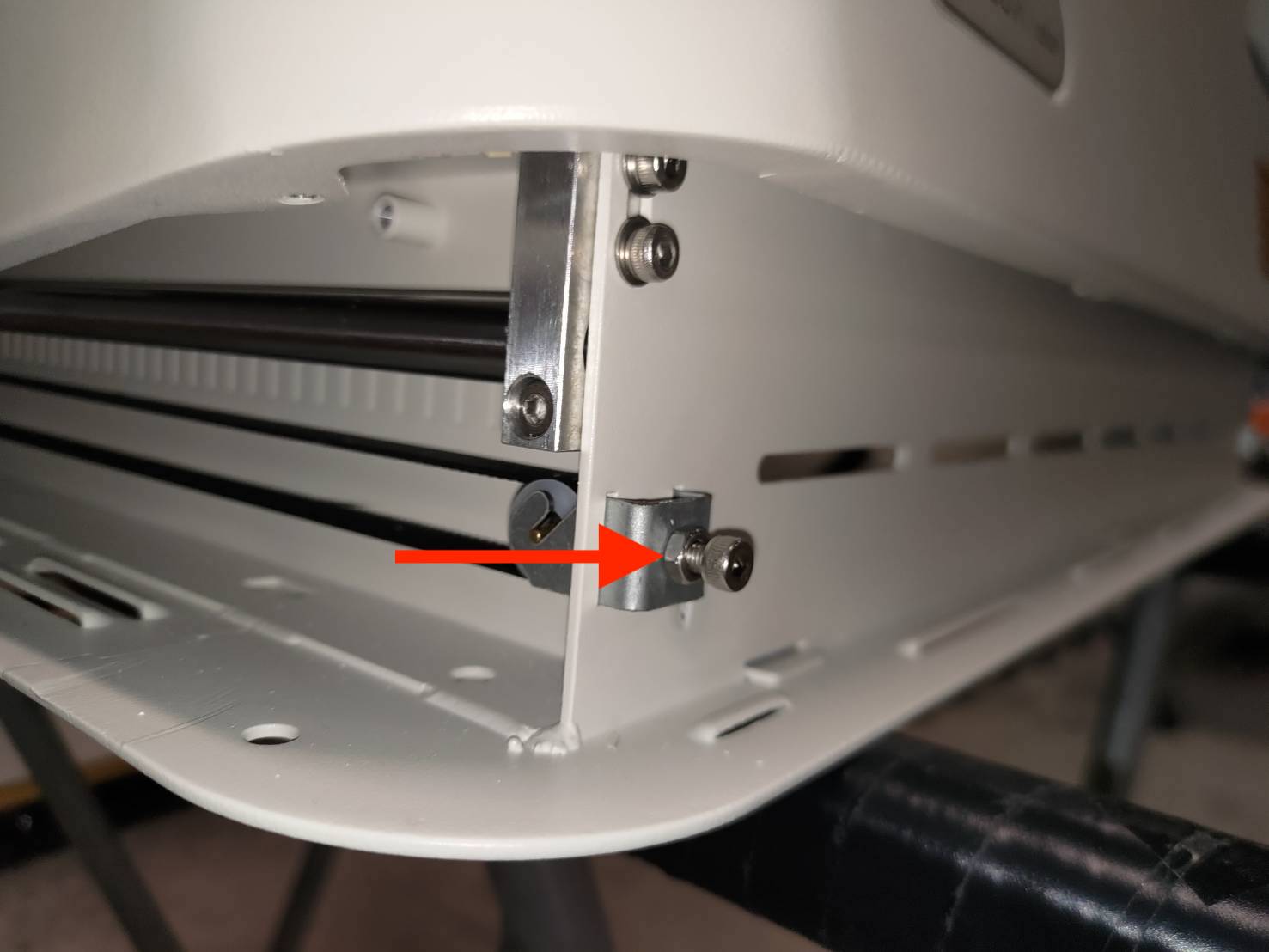

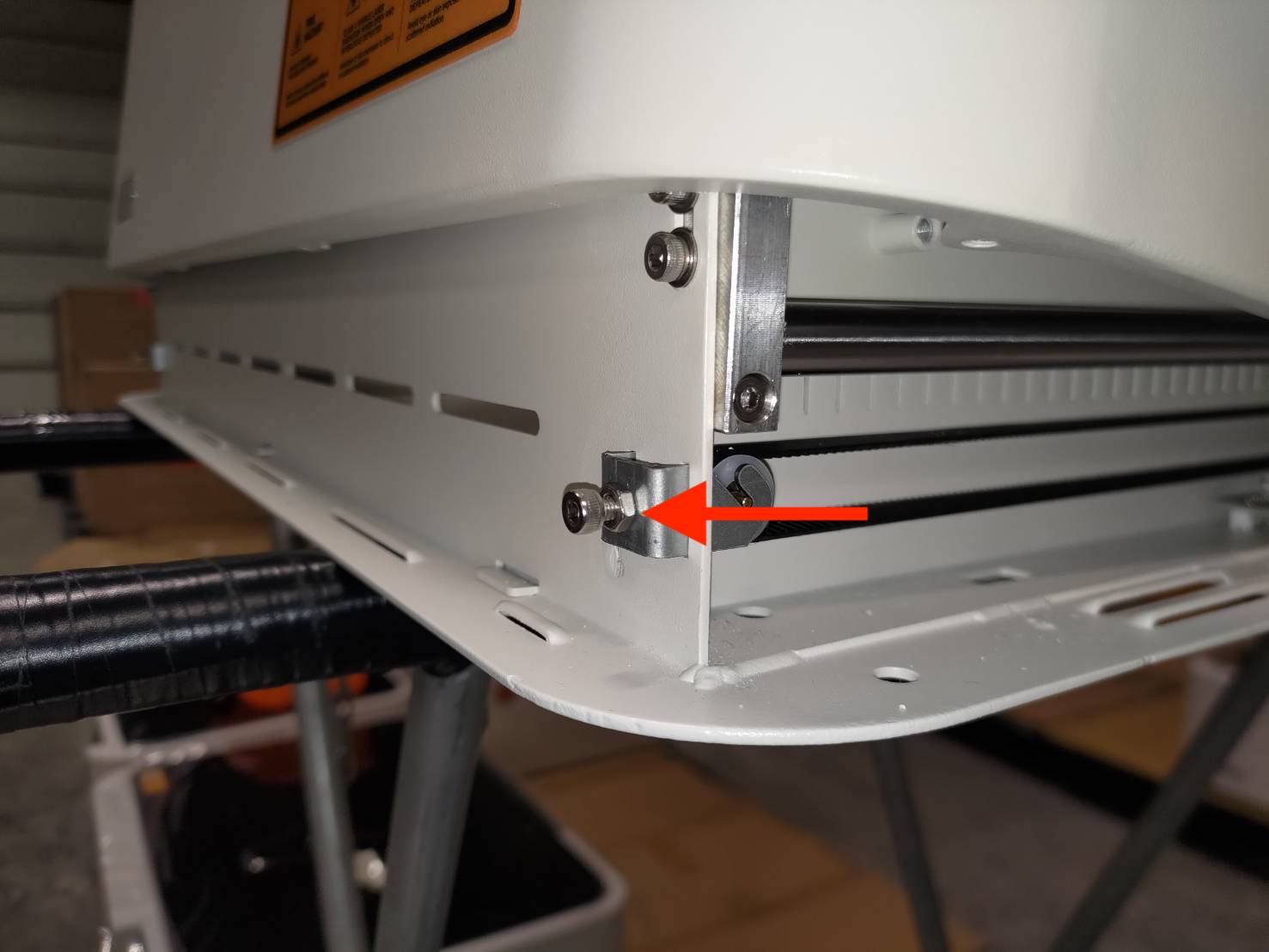

Vaihe 8 - Paikanna hihnan kiinnityskohdat ja löysää mutterit 7 mm:n kiintoavaimella

Kiinnityskohtien sijainti：

Oikea puoli：

Vasen puoli：

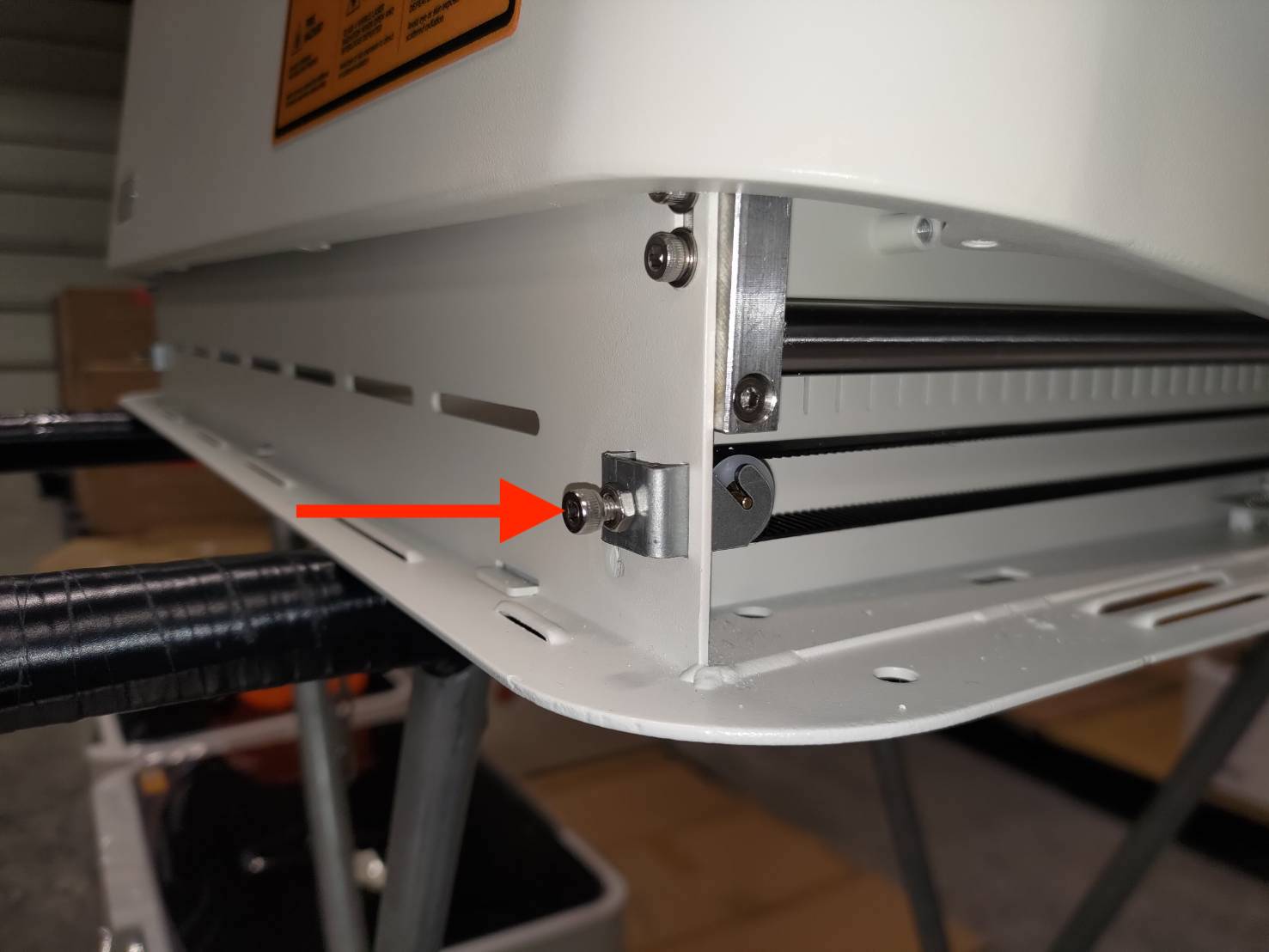

Vaihe 9 - Säädä hihnojen kireys 3mm:n kuusiokoloavaimella

Oikea puoli：

Vasen puoli：

Vaihe 10 - Säädön jälkeen kiristä mutterit 7mm:n avaimella

Oikea puoli：

Vasen puoli：

Vaihe 11 - Palauta yläkehikon asento

Huomaa, että merkittyjen ruuvinreikien tulee osoittaa työskentelyalueelle.


Rungon palauttaminen：

Vaihe 12 - Ruuvaa sivuruuvit

Vaihe 13 - Sammuta ja käännä kone. Ruuvaa kaikki ruuvit pohjasta

Huomaa, että merkityn jalan ja ruuvin tulee olla USB-porttien lähellä.

Ehdotus:
On parempi olla kiristämättä ruuveja täysin aluksi, sillä jotkin ruuvit voivat olla väärin kohdistettu eikä niitä voi asettaa paikalleen. Siksi on suositeltavaa kiristää kaikki ruuvit vasta, kun kaikki ruuvit on asennettu.

Vaihe 14 - Käännä kone. Siirrä moduulin istuinta eteen- ja taaksepäin

• Jos sitä voi siirtää ongelmitta, vaihto on onnistunut.


• Jos se jumiutuu tai sitä ei voi työntää kokonaan tuuletinta kohti, yritä löysätä USB-porttien lähellä olevaa kumijalkaruuvia ja yritä siirtää moduulin istuinta uudelleen.
