5-5 Huono kaiverrus- tai leikkaustulos (Diode Laser)

Kuvaus

Koska huonon kaiverrus- tai leikkaustuloksen syy voi vaihdella, esimerkiksi likainen linssi, huono moduuliyhteys, väärät parametriasetukset, moduulin hajoaminen jne.,

Huomaa, että ongelma saattaa jatkua alla olevien vaiheiden jälkeen.
Voit kuitenkin kerätä hyödyllisiä tietoja FLUX-tiimille ongelman selvittämiseksi tehokkaammin.

Vaihe 0 - Käytä tarkistuslistaa vaiheiden seuraamiseen ja tulosten kirjaamiseen

Tämä lista merkitsee kaikki opetusohjelmassa tekemäsi testit.
Kun testit on tehty, tallenna lista PDF-tiedostona ja lähetä se jälleenmyyjällesi tai FLUX-tiimille.

Napsauta linkkiä päästäksesi tarkistuslistaan:
Huono kaiverrus- tai leikkaustulos (10W/20W-diodilaserimoduuli) - Tarkistuslista (Ador)

Vaihe 1 - Tarkista virtalähteen merkkivalo

Tarkista, palaako vihreä valo sovittimessa tasaisesti vai vilkkuuko se koneen ollessa valmiustilassa ja suorittaessa tehtävää.
(Sen pitäisi aina palaa tasaisesti.)

Määritä tuloksesi ja seuraava toimenpide:

Vaihe 2 - Sulje pois laiteohjelmisto-ongelmien mahdollisuus

Epäonnistunut laiteohjelmiston asennus voi aiheuttaa laserin epävakautta tai laserin puuttumisen kokonaan. Tehdasasetusten palauttaminen voi tehokkaasti poistaa laiteohjelmisto-ongelmien mahdollisuuden.

• Palauta ensin tehdasasetukset (Pääsivu > Kone > Asetukset > Palauta tehdasasetukset > Kyllä)



• Tehdasasetusten palauttamisen jälkeen seuraa linkissä olevia ohjeita Koneen laiteohjelmiston päivittäminen ja varmista, että se on päivitetty uusimpaan versioon.


• Päivityksen jälkeen suorita sama tehtävä uudelleen.

Määritä tuloksesi ja seuraava toimenpide:

Vaihe 3 - Tarkista laserin ulostulo

Tarkista, syttyykö laser.
Jos et ole varma, onko ulostuloa, voit tarkastella Vaiheessa 2 käytettyä materiaalia ja varmistaa, onko siinä kaiverrus-/leikkausjälkiä, tai vaihtaa materiaalin paperiksi testausta varten.

Määritä tuloksesi ja seuraava toimenpide:

Vaihe 3.1 - Puhdista sisäinen linssi ja POGO-nasta

Katso ohjeet moduulin oikeaan puhdistustapaan alla olevasta linkistä.
Laserimoduulin puhdistus (10W/20W-diodilasermoduuli)

Määritä tuloksesi ja seuraava toimenpide:

Vaihe 3.2 - Asenna moduuli uudelleen

Katso seuraavista artikkeleista ohjeet moduulin uudelleenasennukseen.

10W/20W Diodilaserimoduuli	2W Infrapunalaserimoduuli	Tulostusmoduuli

Määritä tuloksesi ja seuraava toimenpide:

Vaihe 3.3 - Laserpulssitesti

Siirry suoraan ohjausmoodiin laserpulssitestausta varten. Aseta tyhjä arkki, varmista tarkka kohdistus, sulje luukku tiiviisti (Ennen laserpulssitestausta, varmista että luukun symboli näyttää "suljettu" ), ja aktivoi laserpulssi viisi kertaa tarkistaaksesi onko merkintöjä." (Käyttäjille, jotka ovat jumissa käynnistystestissä, ohita käynnistystesti - Opas)

Määritä tuloksesi ja seuraava toimenpide:

Vaihe 4 - Tarkista oikea tapa kohdistaa ja etäisyys

Vaihe 4.1 - Tarkista ohjelmiston ja paneelin asetukset

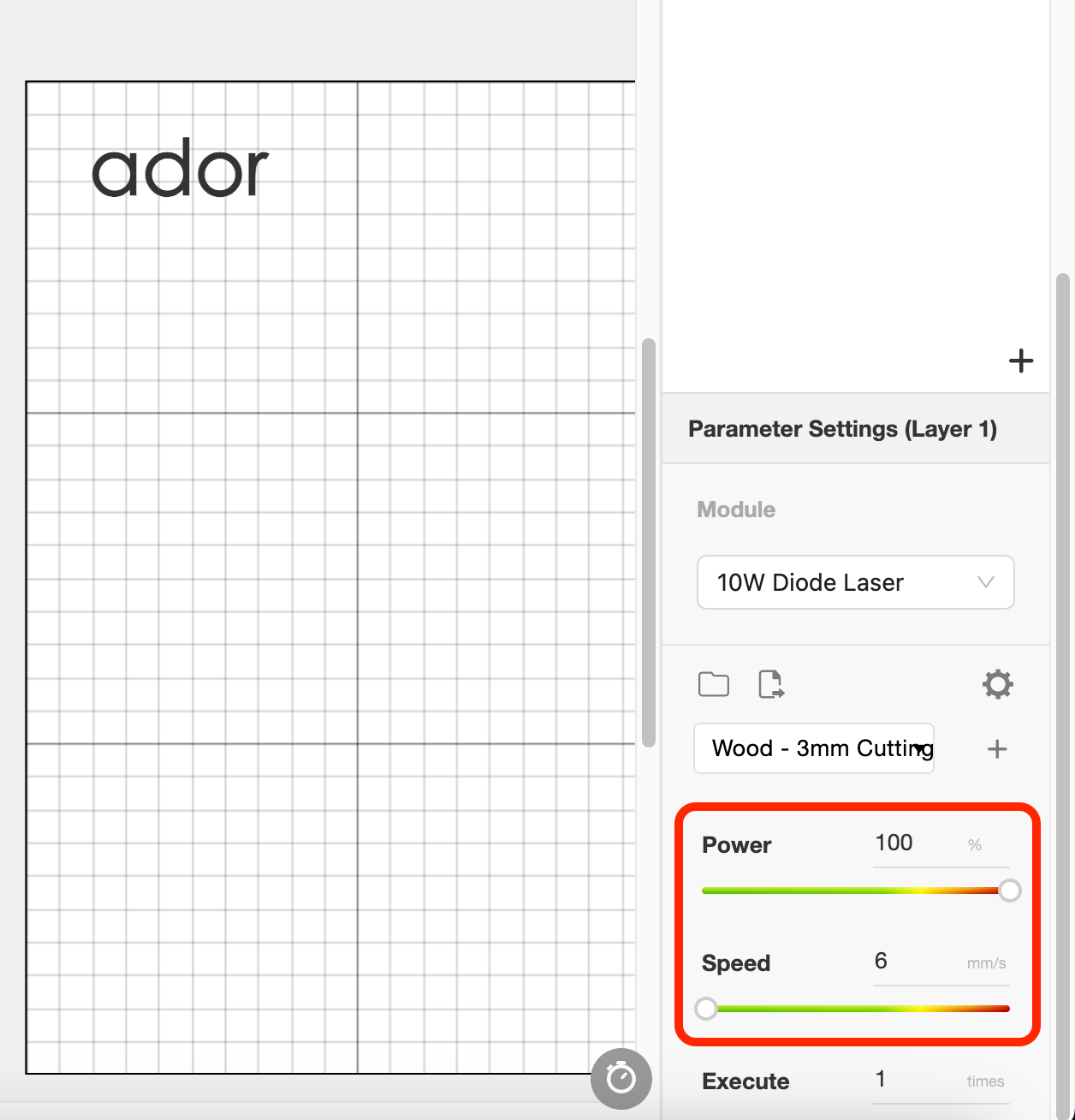

• Varmista, että parametrit on asetettu oikein Beam Studiossa. (Esimerkki: 10w parametri)

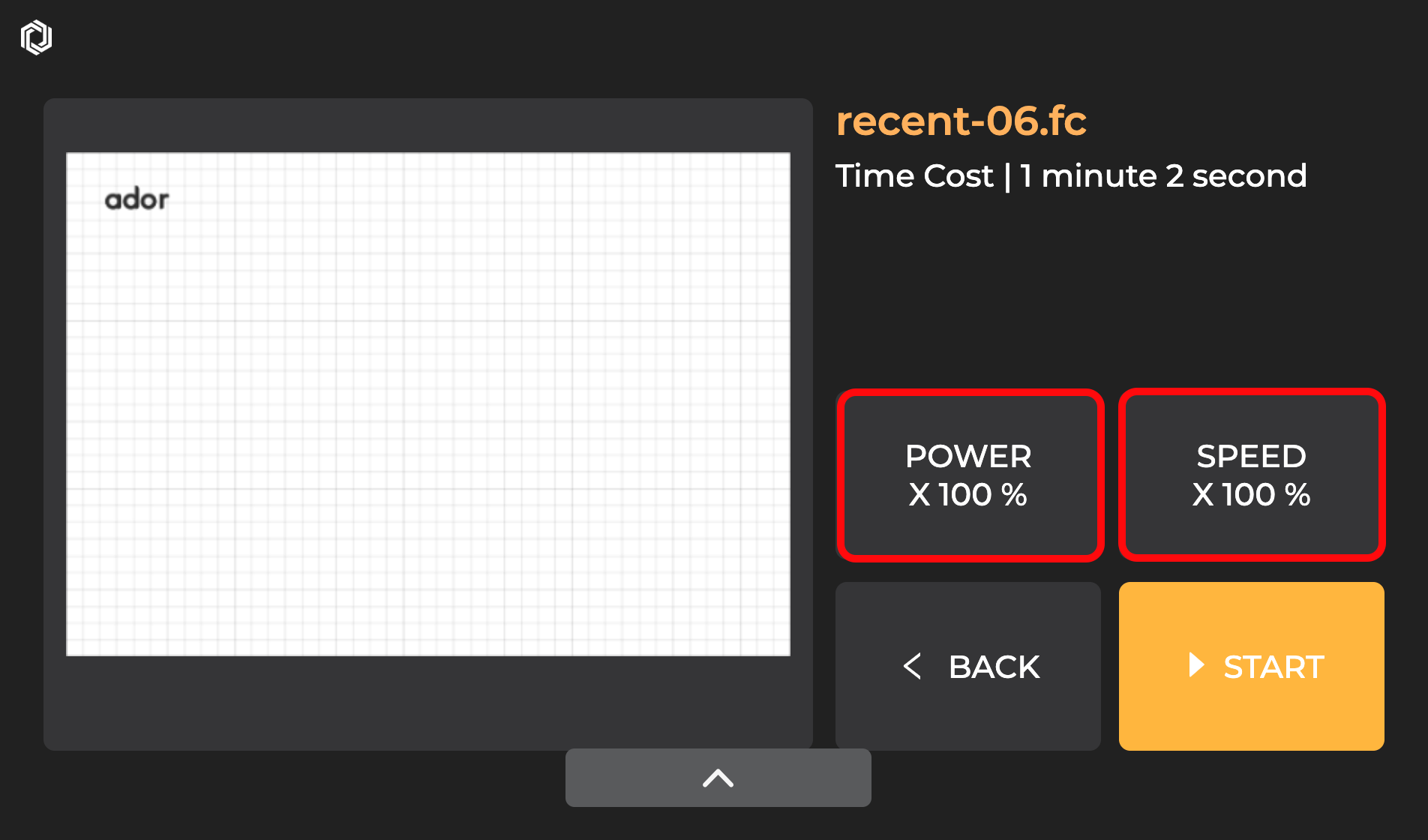

• Varmista, että asetukset on asetettu oikein paneelissa.



• Kun olet vahvistanut asetukset, suorita sama tehtävä uudelleen.



Määritä tuloksesi ja seuraava toimenpide:

Vaihe 5 - Laske poistoilmapuhaltimen nopeutta

Jos koneen virransyöttö ei ole vakaa ja puhaltimen nopeus on asetettu suurimmalle nopeudelle, laserin teho voi heikentyä tai laseria ei lähetetä lainkaan.
Testaa säätämällä puhaltimen nopeus alimmalle asetukselle ja käytä sitten samaa tiedostoa uudelleen.

Kone >> Asetukset >> Laitteistoasetukset >> Tuulettimen pyörimisnopeus >> 10%

Määritä tuloksesi ja seuraava toimenpide:

Vaihe 6 - Leikkaustesti

Tarkistaaksesi, onko laseryksikkö kunnossa, ota 3 mm:n puun/MDF:n pala ja aseta se vasempaan yläkulmaan.
Käytä Beam Studion oletusasetusta ja suorita tehtävä nähdäksesi, voidaanko se leikata ongelmitta.

Määritä tuloksesi ja seuraava toimenpide:

Vaihe 7 - Ota yhteyttä asiakaspalveluun
