Tässä luvussa esitellään ohjelmiston ominaisuudet ja havainnollistetaan 4 luomistekniikkaa, mukaan lukien Beam Studion luominen, työtiedostojen tuominen, kuvien jäljittäminen ja massatuotanto, sekä lopuksi muotoiluohjeet.
Saatavilla Beam Studio 2.2+:lle.

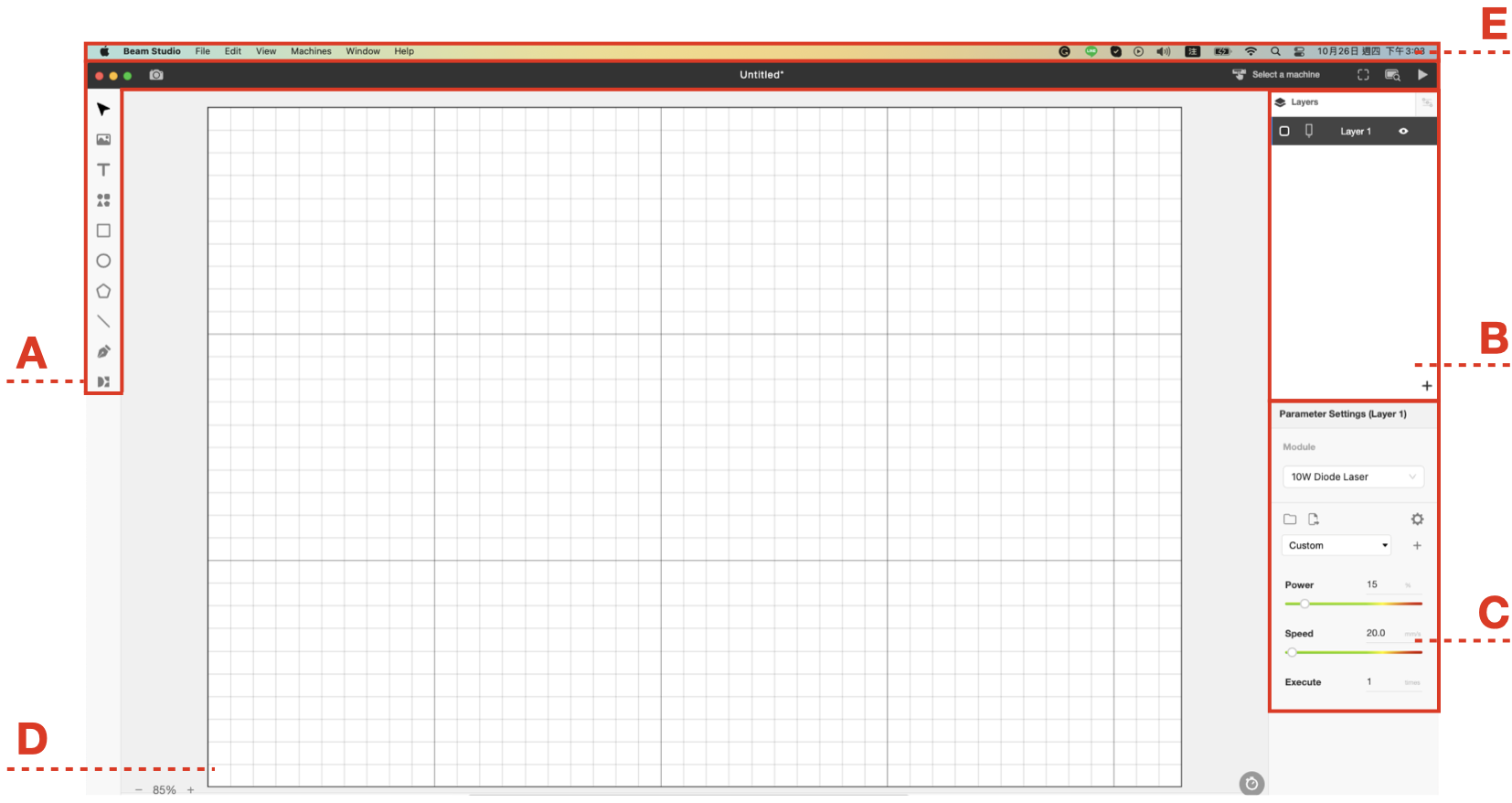

Ohjelmiston käyttöliittymä voidaan jakaa 5 osioon
A. Työkalurivi
B. Taso- ja objektipaneelit
C. Parametriasetukset
D. Työskentelykäyttöliittymä
E. Valikko
A. Työkalurivi
Vasen
| Kuvake | Nimi | Pikanäppäin | Kuvaus |
| Valitse | V |
Valitse tietyt objektit. |
|
| Kuva | I |
Tuo JPG / PNG / SVG / DXF / AI / PDF -tiedostoja. Vedä ja pudota ne suoraan ohjelmistoon tai liitä ne suoraan selaimesta "Kopioi kuva" -toiminnon jälkeen. |
|
| Teksti | T |
Lisää uusia tekstiobjekteja. Kun täyttö ei ole päällä, on vain tekstin ääriviiva. Kun täyttö on päällä, teksti on yhtenäinen. |
|
| Elementit |
Kuratoituja leikekuvia. |
||
| Suorakulmio | M |
Piirrä suorakulmioita. Pyöristettyjen kulmien sädettä voidaan säätää. |
|
|
|
Monikulmiot |
Piirrä monikulmioita. Monikulmion kärkien määrää voidaan lisätä tai vähentää käyttämällä "+"- ja "-"-näppäimiä piirrettäessä. |
|
| Soikio | L |
Piirrä ellipsejä. |
|
| Viiva | \ |
Piirrä viivapolkuja. |
|
| Kynä | P |
|
|
| QR-koodi | Luo QR-koodi | ||
| Laatikon luonti | Luo laserleikkauslaatikko | ||
| Suunnittelumarkkinat | Avaa suunnittelumarkkinat (https://dmkt.io) | ||
| Kameran esikatselu | Siirry kameran esikatselutilaan. |

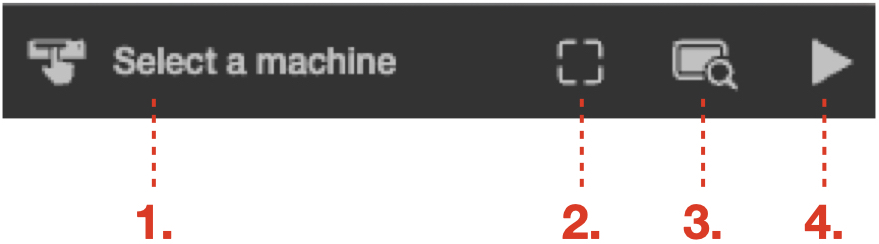

Ylä
- Koneen valitsin: Valitse kone, johon haluat muodostaa yhteyden.
- Suorita esikatselukehys: Esikatsele tehtävän työaluetta (Ador-kohtainen).
- Polun esikatselu: Tarkastele simulaatiota työpolusta ennen tehtävän lähettämistä.
- Aloita tehtävä: Lähetä tehtävä valitulle koneelle.
Kameran esikatselutila
| Kuvake | Nimi | Kuvaus |
| Esikatselu |
Valitse alue, jolta haluat esikatsella leikattavien tai kaiverrettavien työmateriaalien aluetta. |
|
| Jäljitä kuva |
Skannaa ja luo polkuobjekti kameran esikatselun kuvista. |
|
| Tyhjennä |
Poista kameran esikatselemät kuvat, mutta Jäljitä kuva -objekteja ei poisteta. |
B. Taso- ja objektipaneelit

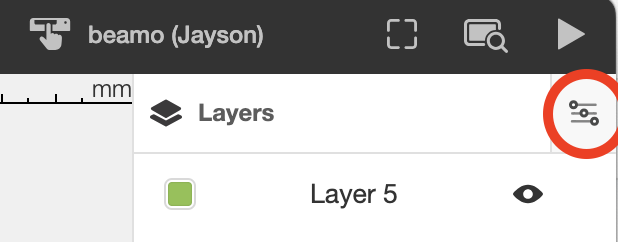

Taso-paneeli
- Yleiskatsaus: Taso-paneelissa näkyy luettelo kaikista projektin tasoista.
- Lisää uusia tasoja: Napsauta "+"-painiketta lisätäksesi uuden tason.
- Tason asetukset: Napsauta hiiren kakkospainikkeella mitä tahansa tasoa nähdäksesi lisäasetukset.
Katso lisätietoja täältä: Tason hallinta.

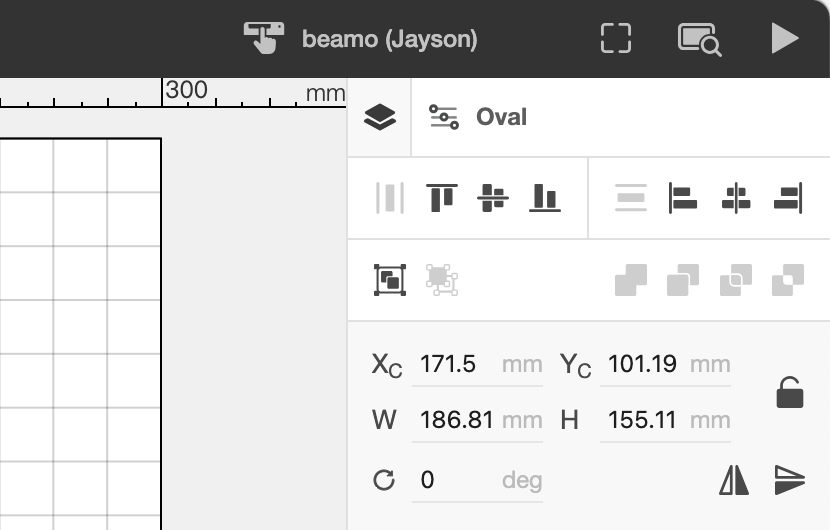

Objektipaneeli
Napsauta tätä kuvaketta avataksesi objektipaneelin.
On olemassa viisi päätyyppiä objekteja, joiden kanssa voit työskennellä:
- Kuva-objekti
- Tekstiobjekti or Tekstipolkuobjekti
- Polkuobjekti
- Geometriaobjekti: Sisältää suorakulmiot, soikiot, monikulmiot ja viivat
- SVG-objekti: Tuodut SVG-tiedostot
Jokaisella objektityypillä on omat asetuksensa ja toimintonsa. Yksityiskohtaiset tiedot jokaisesta löytyvät seuraavasta luvusta.
C. Parametriasetukset
Tason parametrit
Laserin lähtötehon prosenttiosuus.
Nopeus (mm/s):
Nopeus, jolla laserpää liikkuu, mitataan millimetreinä sekunnissa.
Suorita (kertaa)
Yksittäisen kerroksen suorituskertojen määrä samalle työlle.
Z-askel (mm) (Saatavilla FLUX adorille, beamolle ja HEXAlle.)
Kun samalle polulle tehdään useita leikkauksia yhdelle kerrokselle (kun "SUORITA" on suurempi kuin 1), voit asettaa laserpään laskeutumismäärän jokaiselle leikkaukselle käsitelläksesi paksumpia materiaaleja.
Parametriasetukset
| Kuvake | Nimi | Kuvaus |
| Tuo |
Tuo kaikki .json-tiedostoon tallennetut kaiverrusparametrit parametriluetteloon. |
|
| Vie |
Vie kaikki parametrit yhtenä .json-tiedostona. |
|
| Hallitse parametreja |
Selaa, muokkaa tai poista mukautettuja parametreja. |
|
| Lisää nykyiset parametrit |
Nimeä ja tallenna nykyinen parametri parametriluetteloon. |
|
| Mukautetut parametrit |
Valitse parametrit avattavasta luettelosta. Yleisille materiaaleille on saatavilla ehdotettuja parametreja. |
Vinkkejä parametrien käyttöön
- Koska materiaalit vaihtelevat, aloita käyttämällä sisäänrakennettuja parametreja kaiverrustulosten havainnoimiseksi. Hienosäädä niitä tarvittaessa halutun vaikutuksen saavuttamiseksi.
- On suositeltavaa asettaa teho alle 70 %:iin Beamossa, Beamboxissa ja Beambox Prossa laserputken käyttöiän pidentämiseksi. Adorissa ja HEXAssa täyden tehon käyttämisellä on kuitenkin vähemmän vaikutusta laserin kulutukseen.
- Säädä parametreja säännöllisesti ottaen huomioon laserputken suorituskyvyn normaalin heikkenemisen käytön ja ajan myötä.
D. Työskentelykäyttöliittymä
Ikkunan keskellä on alue kuvien tuomiseen tai objektien piirtämiseen. Huomaa, että objektit tulee sijoittaa alueelle tehtävän suorittamiseksi.
E. Valikko
Tässä esitellään usein käytetyt toiminnot jokaisessa välilehdessä.
Beam Studio
- Tietoja Beam Studiosta: Näyttää Beam Studion version.
- Asetukset: Muokkaa oletusasetuksia, kuten kieltä, koneen IP-osoitetta ja lisäosia.
Tiedosto
- Avaa, Tallenna, Tallenna nimellä: Avaa tai tallenna tiedostot.
- Esimerkit: Käytä erilaisia esimerkkejä, mukaan lukien eri tiedostot ja materiaalin kaiverrutestit (eri teho- ja nopeusyhdistelmät) määrittääksesi parhaat parametrit uusille materiaaleille.
- Vie: Vie tiedostot useisiin muotoihin, mukaan lukien BVG, SVG, PNG, JPG ja FLUX-tehtävä. Tarkemmat tiedot tiedostomuodoista on selitetty tässä luvussa.
Muokkaa
- Optimoi: Optimoi objektien järjestely hyödyntääksesi kaiverrusmateriaalin mahdollisimman tehokkaasti.
- Asiakirja-asetukset: Säädä asetuksia, kuten kaiverrustarkkuutta, työskentelyaluetta (valitse malli) ja lisäosia.
- Tyhjennä näkymä: Poista kaikki objektit näkymästä
Näytä
- Näytä ruudukot: Näytä ruudukot työskentelykäyttöliittymässä.
- Käytä tason väriä: Näytä tason värit kyseisen tason objekteissa.
Koneet
- Testaa verkkoasetukset: Tarkista tietokoneen ja kohdelajitteen välisen verkkoyhteyden laatu.
- Kalibroi kamera: Suorita kameran kalibrointiprosessi laitteille, eri lisälaitteille.
- Päivitä laiteohjelmisto: Lataa laiteohjelmisto viralliselta verkkosivustolta, tallenna se tietokoneellesi ja päivitä laitteen laiteohjelmisto valitsemalla laiteohjelmistotiedosto tietokoneeltasi. Huomautus: Laiteohjelmiston päivitys kestää muutaman minuutin. Älä sammuta laitetta prosessin aikana.
Ikkuna
- Tämä on Mac-järjestelmien oletusvalikko. Ikkunas- ja Linux Ubuntu -järjestelmissä ei ole tätä vaihtoehtoa.
Ohje
- Näytä aloitusopastukset: Käynnistä ohjelmiston aloitusopastus uudelleen.
- Virheraportti: Vie virheraportti virheen ilmetessä. Varmista, että ohjelmistoa ei järjestetä uudelleen tai suljeta ennen virheraportin viemistä. Asiakaspalvelu opastaa sinua virheraporttitiedostojen viennissä Beam Studion virheiden vianmäärityksessä.
- Virheenkorjaustyökalu: Kehittäjien käyttöliittymä ohjelmisto-ongelmien virheenkorjaukseen.
