Matériaux compatibles

Elle peut être utilisée sur des matériaux tels que le bois, l'acrylique mat, le tissu et d'autres matériaux non réfléchissants et opaques.

Les matériaux réfléchissants et transparents, comme le verre et l'acrylique brillant, peuvent entraîner une mauvaise focalisation en raison de la faible visibilité de la lumière rouge, ce qui peut affecter les résultats de la mise au point.

Limitations de la gravure de courbes

1. Différence de hauteur de l'objet

• Avec une longueur focale de 4 mm, la différence de hauteur de l'objet doit être inférieure à 1,8 cm.
• Lors de l'utilisation d'une distance focale de 16 mm, la différence de hauteur de l'objet ne doit pas dépasser 3 cm.

• Il est recommandé d'utiliser le mode de distance focale de 16 mm pour graver des objets plus profonds. (Guide de changement de la distance focale de 16 mm.)

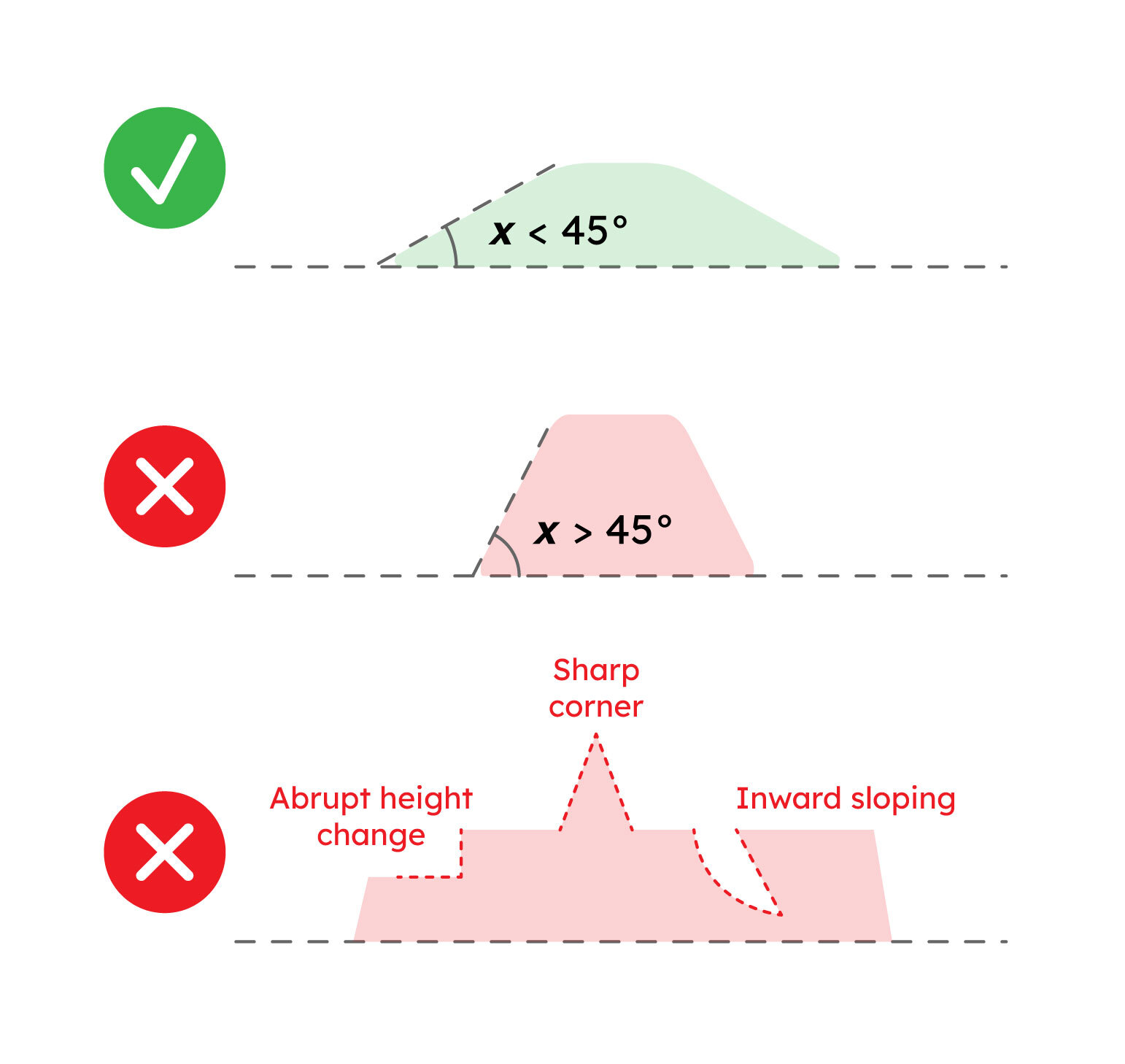

2. Angle d'inclinaison de l'objet

L'angle d'inclinaison de l'objet ne doit pas dépasser 45°.

Évitez les surfaces présentant des déclins abrupts et rapides.

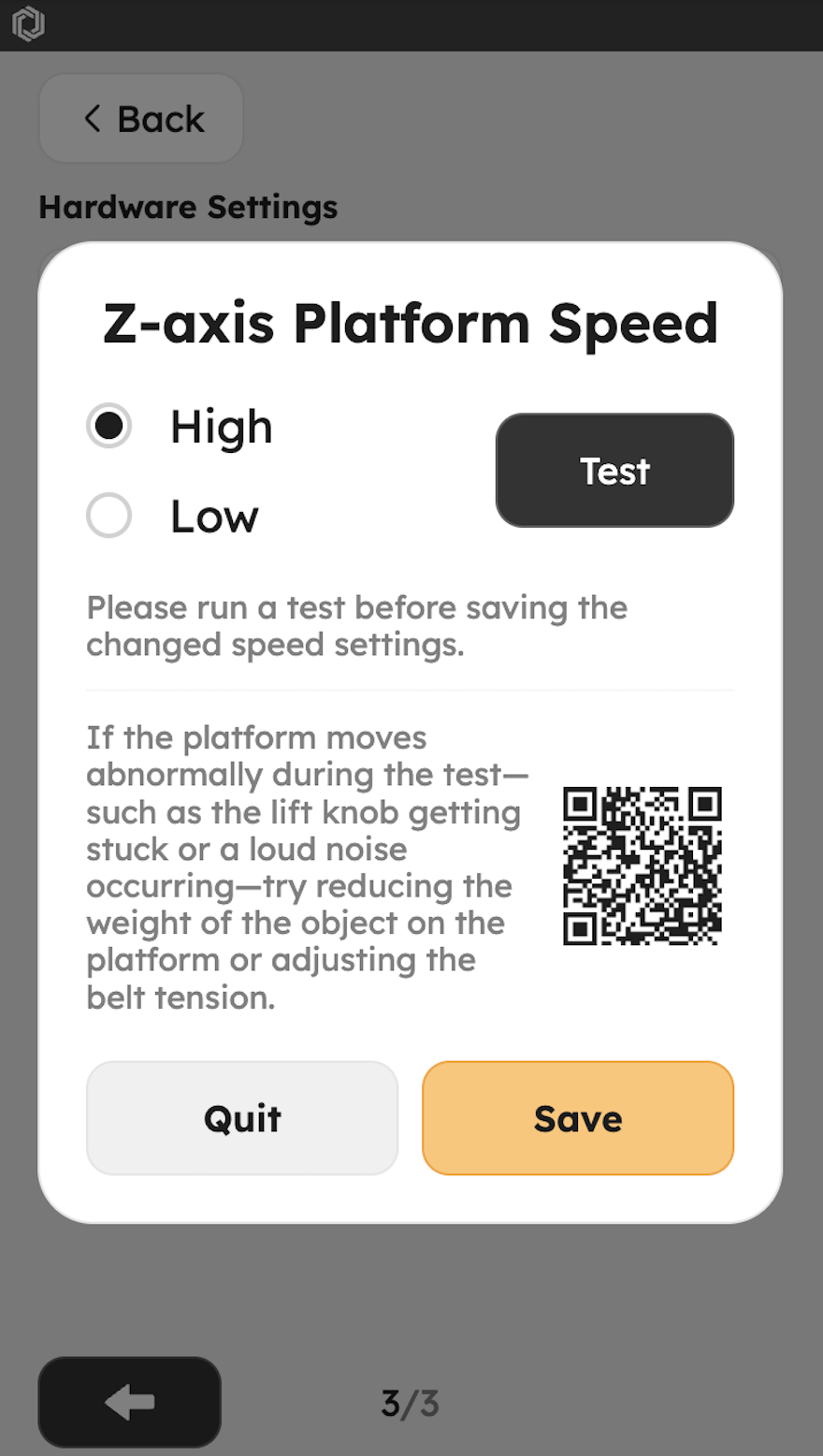

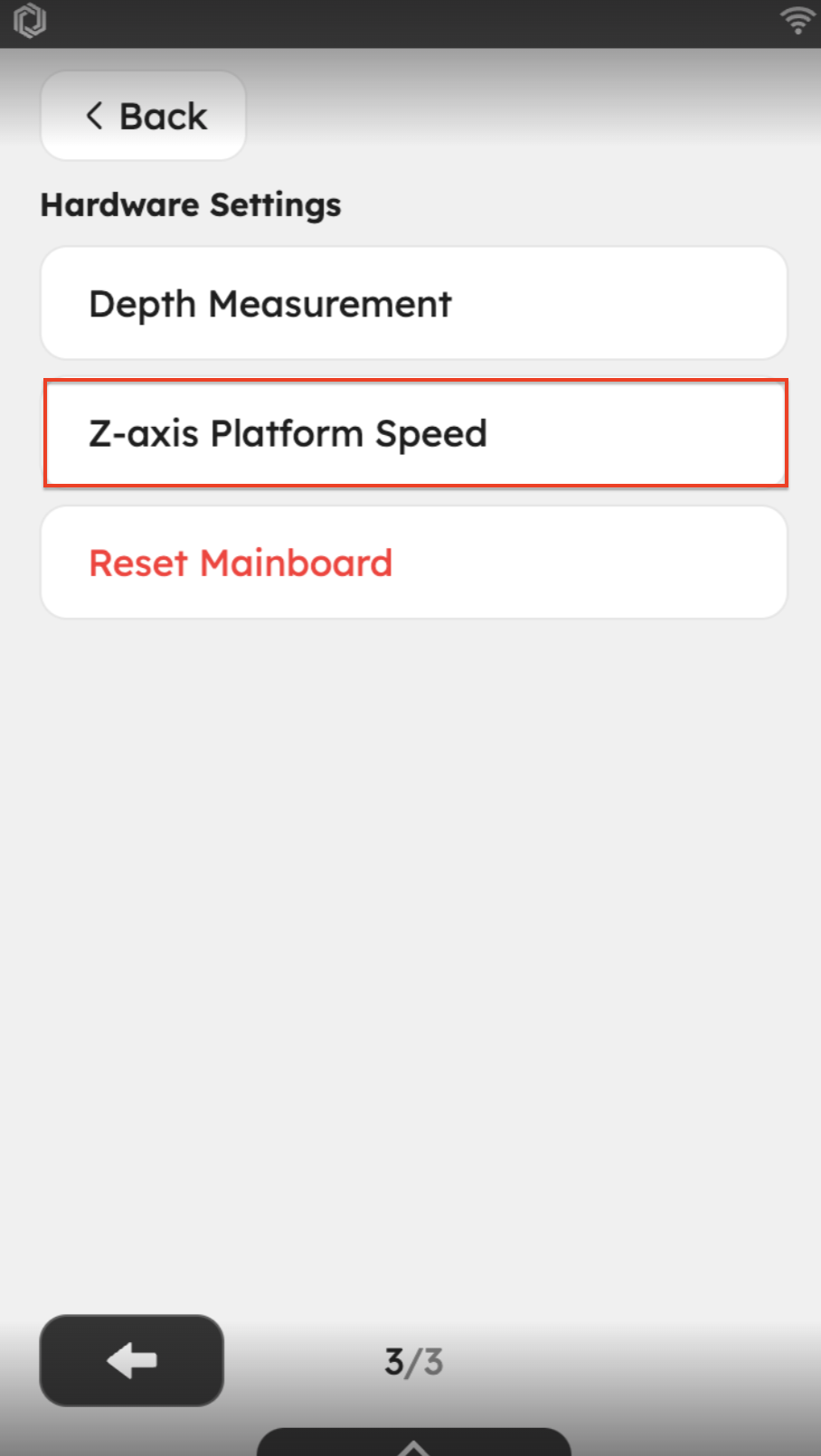

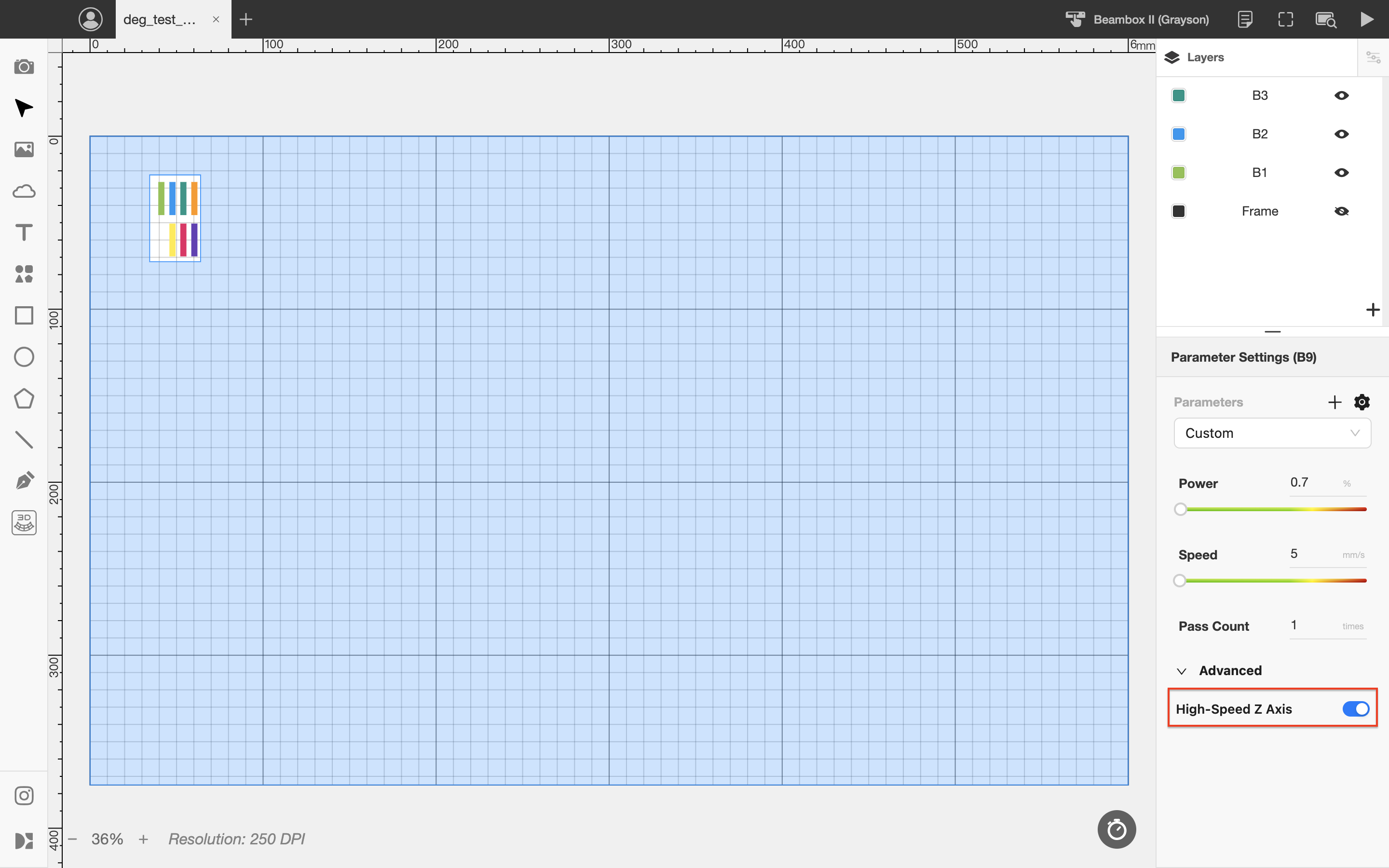

3 Axe Z haute vitesse (ajouté dans la v2.5.0)

L'axe Z haute vitesse est une option conçue pour accélérer le mouvement de l'axe Z. Lorsqu'elle est activée, elle permet d'utiliser des paramètres de vitesse plus élevés, réduisant ainsi considérablement le temps total de gravure sur surface courbe. Cependant, en raison des ajustements d'accélération et de décélération à haute vitesse, cela peut entraîner des irrégularités dans la profondeur de gravure ou des stries horizontales.

Par conséquent, il est recommandé d'effectuer un test avant de procéder à la gravure finale lors de l'utilisation de l'axe Z à haute vitesse.

4. Vitesse de gravure et paramètres recommandés

La tâche de gravure de courbes sera limitée à une vitesse maximale de 50 mm/s.
Les paramètres recommandés sont les suivants :

5. Utilisation de "Position actuelle" non recommandée

En gravure courbe, la valeur de mise au point mesurée doit correspondre précisément aux coordonnées relatives correctes pour éviter de mauvais résultats de gravure ou des collisions potentielles avec la pièce. Par conséquent, il est recommandé d'éviter d'utiliser la gravure en "Position actuelle".

Si vous devez l'utiliser, assurez-vous que la tête laser est précisément positionnée au point de départ du trajet laser.

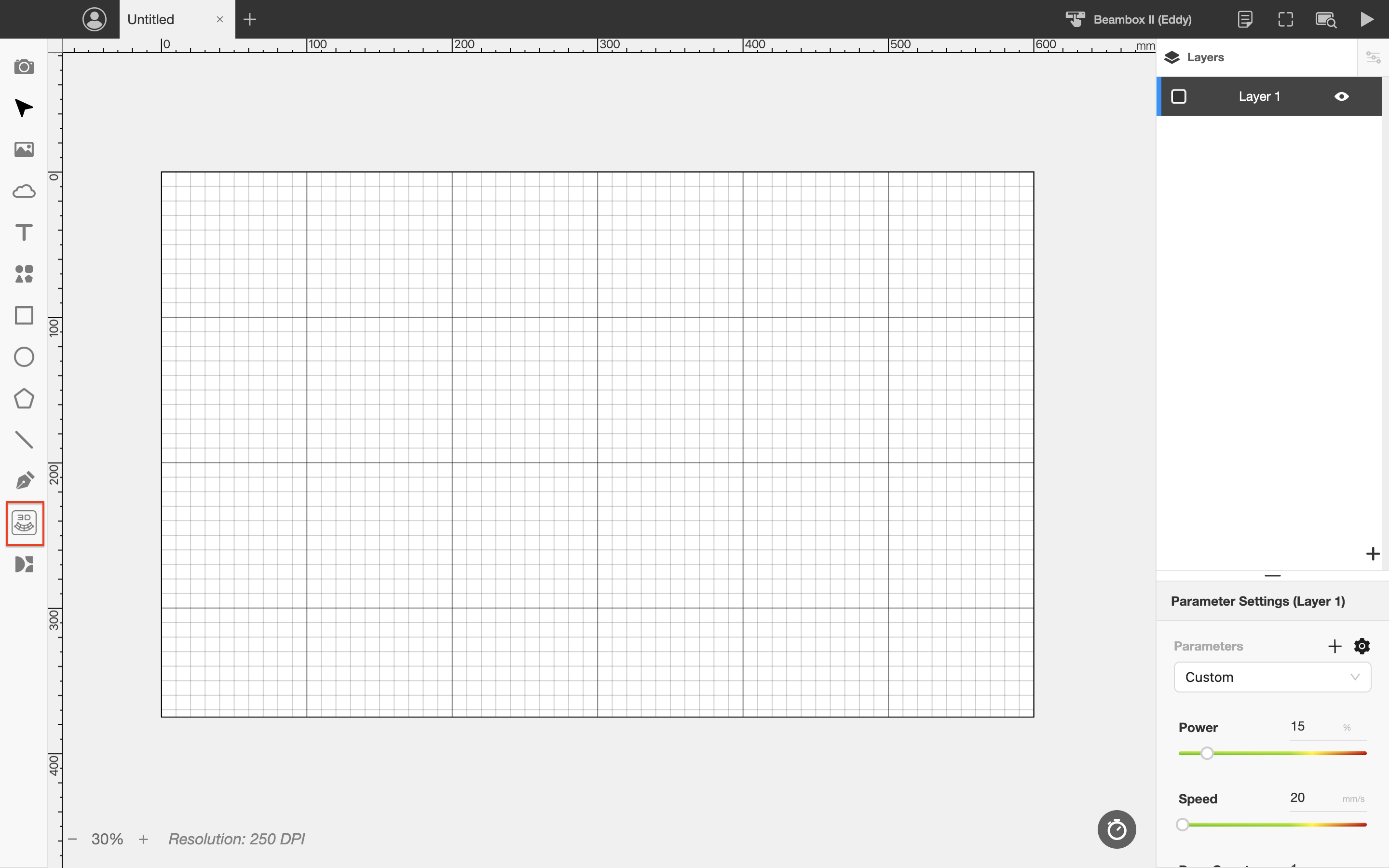

1. Cliquez sur l'icône de gravure de surface pour accéder au mode de gravure de surface.

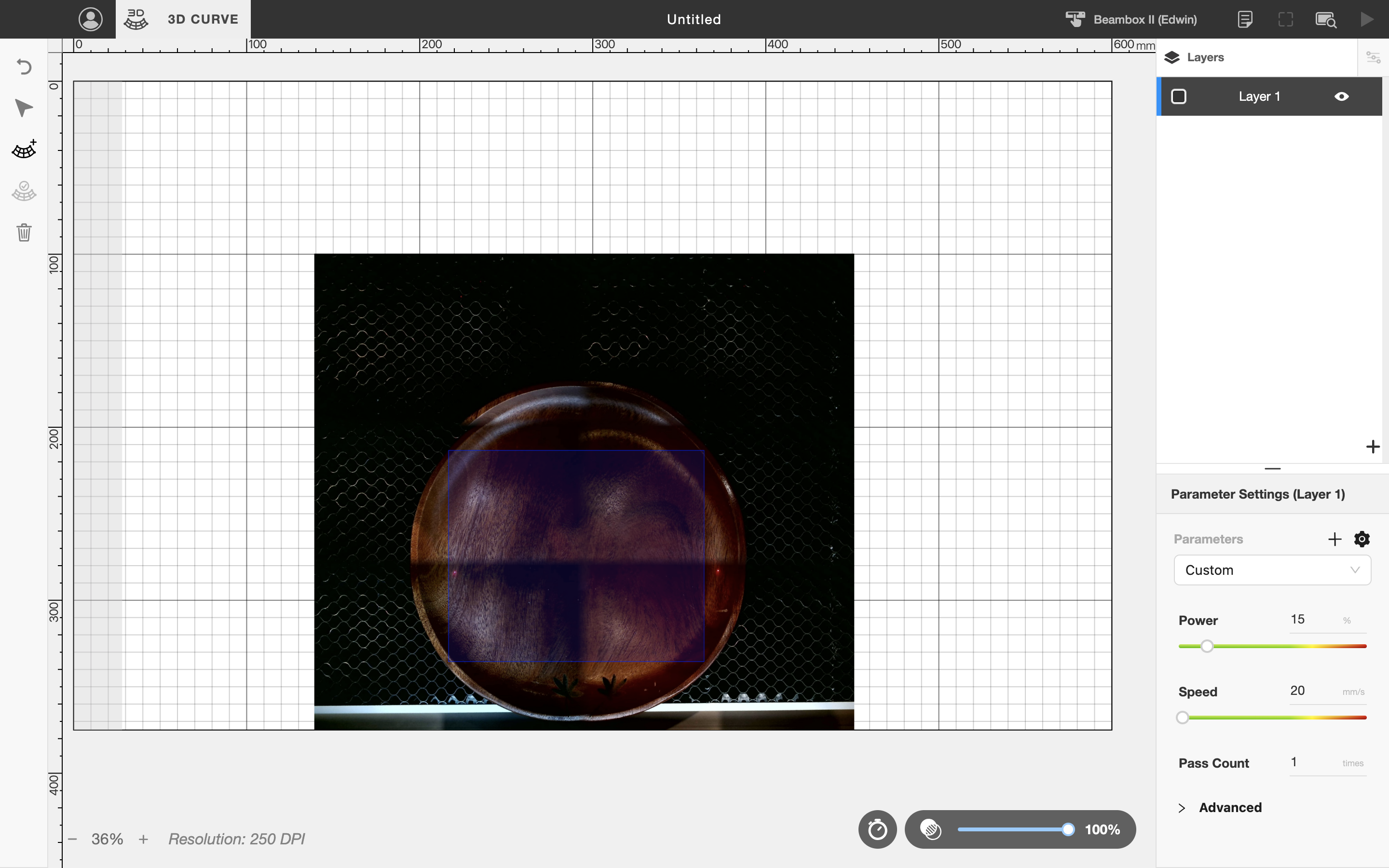

2. Sélectionnez la zone à graver

   En raison d'erreurs de positionnement importantes lors de l'utilisation du mode de longueur focale de 16 mm pour la capture d'images, nous recommandons d'utiliser le mode de longueur focale de 4 mm à la place. Vous pouvez également utiliser l'aperçu du cadre pour estimer la position de la gravure courbe.

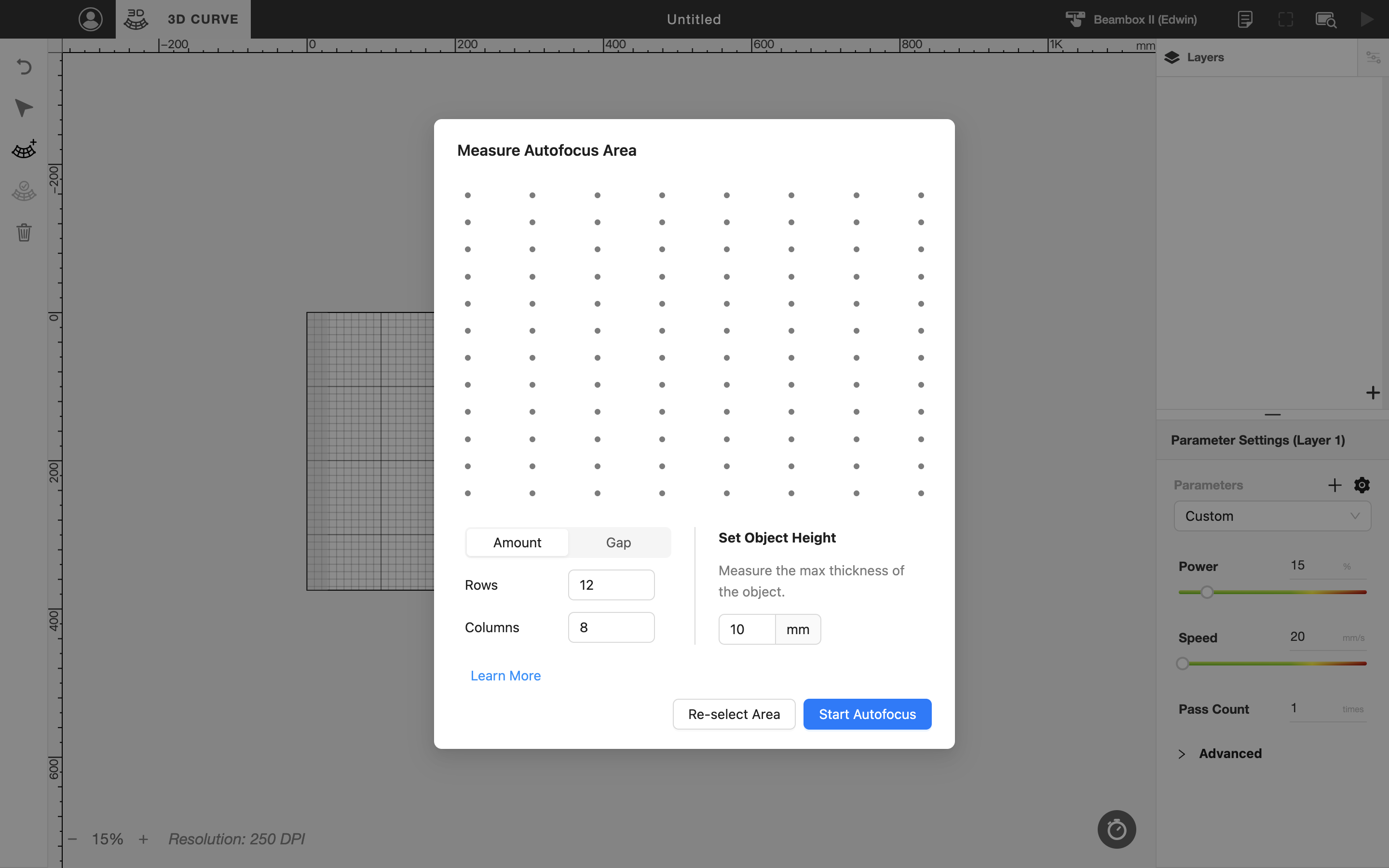

3. Sélectionnez les points de mise au point et saisissez la hauteur de l'objet

   Vous pouvez sélectionner le nombre de points de focalisation. Une densité plus élevée offre un modèle de surface plus détaillé mais augmente le temps de focalisation.

   Veuillez saisir la hauteur maximale de votre objet à graver pour calculer une plage de mouvement sûre de l'axe Z et éviter les collisions pendant l'opération.



4. Obtenir les points de référence

   Avant de commencer la focalisation, vous devez obtenir la valeur de référence. Abaissez la sonde de focalisation, déplacez-la au point le plus haut de l'objet à graver, puis appuyez sur confirmer pour effectuer la mise au point.

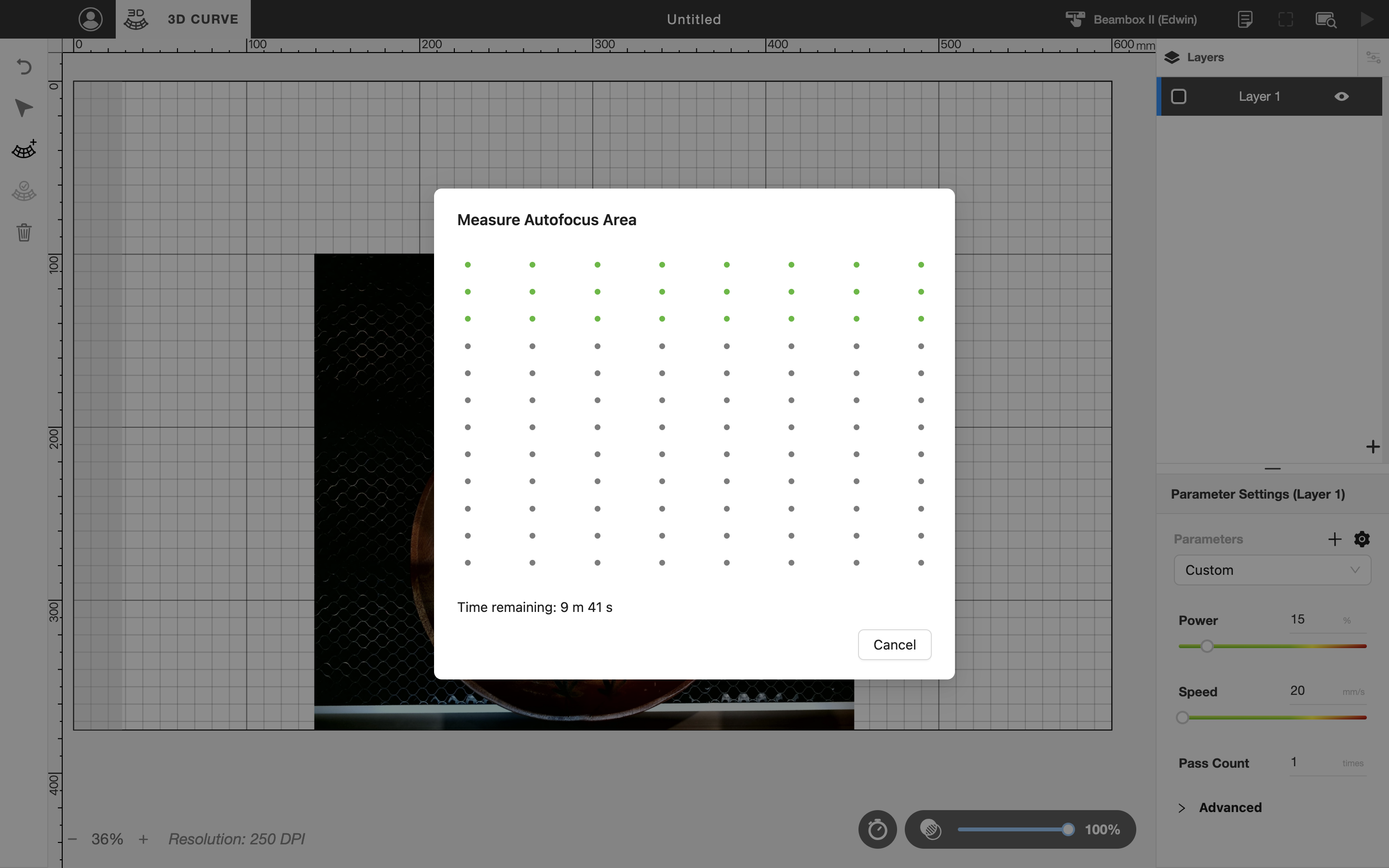

5. Démarrer la focalisation

   Après avoir obtenu les points de référence, la tête laser se réinitialisera et commencera le processus de focalisation avec le laser rouge. Pendant ce processus, ne fermez pas la fenêtre et n'utilisez pas le panneau de commande pour éviter d'interrompre la procédure. Les points correctement focalisés deviendront verts.

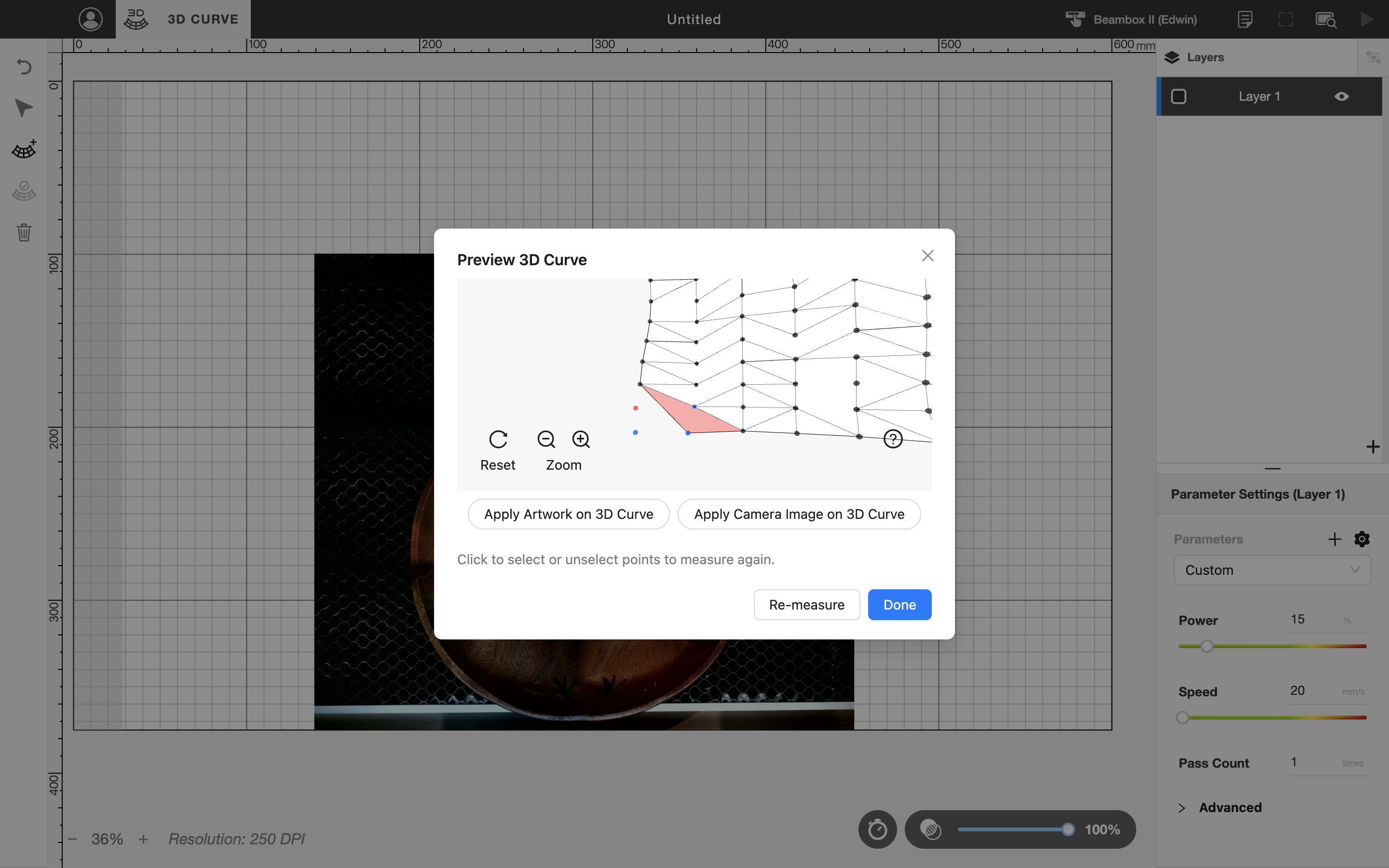

6. Focalisation terminée

   Une fois la mise au point terminée, un modèle de surface sera généré. Vous pouvez le faire pivoter avec votre souris pour confirmer les résultats de la mise au point.
7. Confirmer les résultats de la focalisation

   Les points rouges indiquent un échec de focalisation. Sélectionnez un point d'échec pour en identifier la cause.

   Les erreurs de focalisation courantes incluent "Échec de la mesure du laser rouge" et "Objet hors de la plage mesurable". En cas d'erreur, vérifiez :

   • Si le point de focalisation est trop bas, par exemple sur la grille en nid d'abeille.
   • Si le point du laser rouge est clairement visible, sans flou ni faiblesse excessive.
   • S'il y a de la lumière ambiante autour de la machine qui pourrait affecter les performances de focalisation du laser rouge.

8. Refocaliser

   Pour refocaliser sur un point spécifique, zoomez sur le design et sélectionnez le point de focalisation souhaité pour effectuer à nouveau la mise au point.

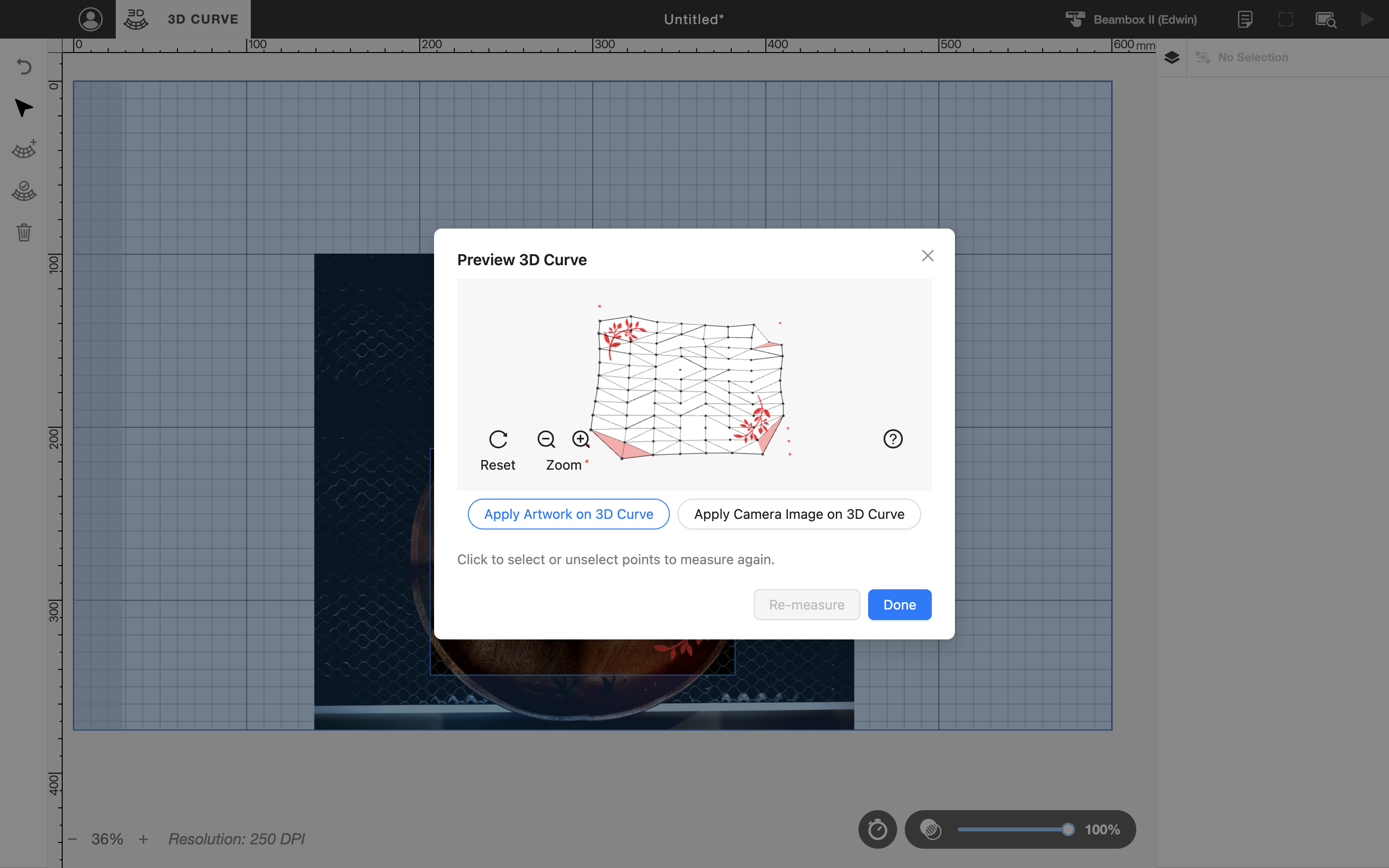

9. Vérifier le design

   Après la focalisation, cliquez sur le bouton ci-dessous pour projeter le design actuel sur le modèle de surface, vous permettant de confirmer plus précisément la position du design.Remarque : Les zones présentant une différence de hauteur supérieure à 45 degrés seront marquées en rouge pour indiquer qu'elles dépassent l'angle de gravure maximal. Évitez de placer des éléments graphiques dans ces zones rouges.

10. Soumettre la tâche de gravure de courbe
