Beambox II - Module complémentaire Passthrough (Configuration matérielle)
Description
La fonction Passthrough est conçue pour graver des objets longs dépassant la zone de travail. Elle permet de diviser automatiquement les grands fichiers de conception en plusieurs zones de travail, facilitant ainsi la gravure par sections.
Limitations d'utilisation
En raison des contraintes dimensionnelles de la Beambox II, la largeur acceptable de la pièce à usiner est généralement de 350mm, tandis que la longueur est illimitée.
Étape 1 - Activer le mode Passthrough

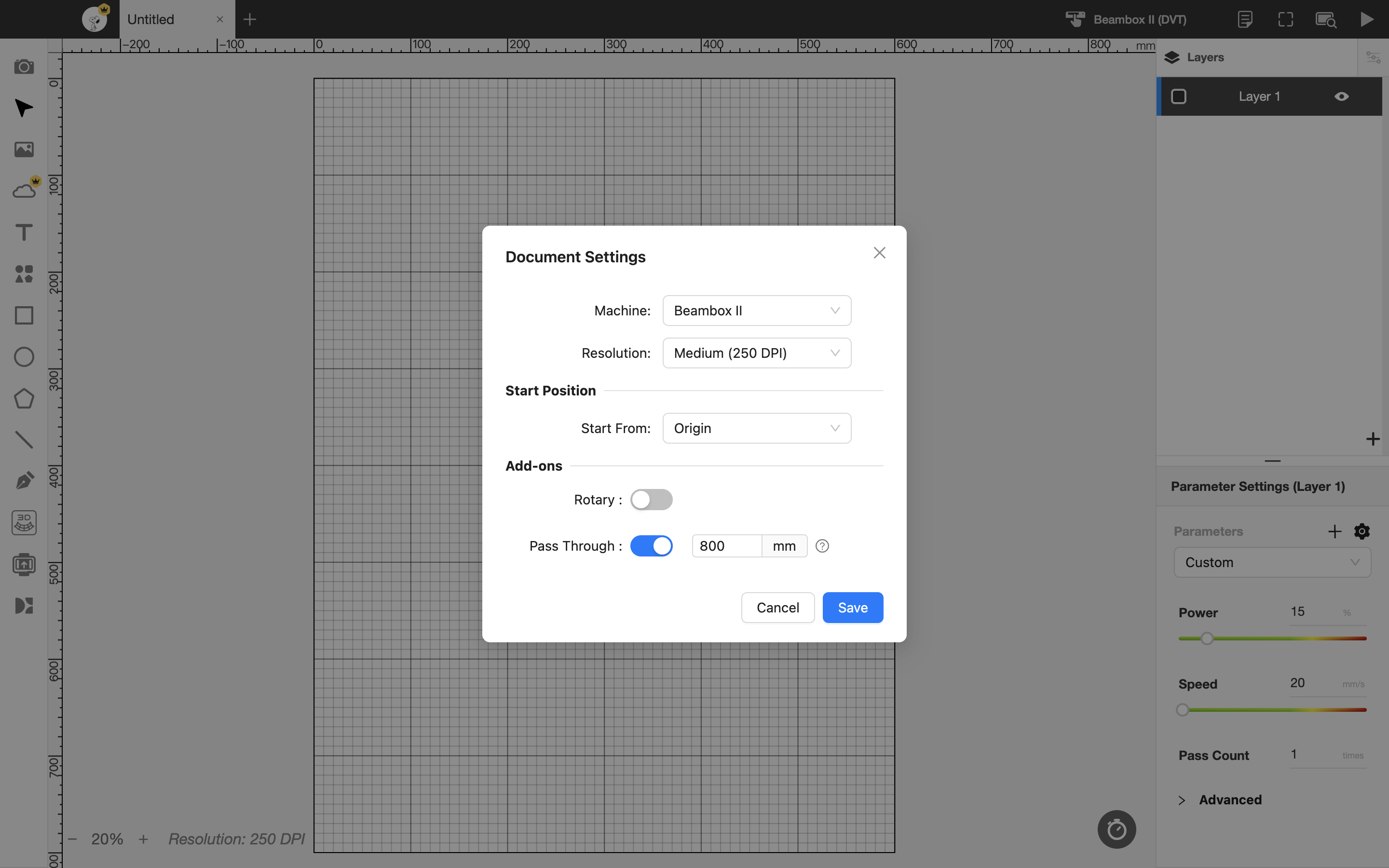

Dans les paramètres du document, activez l'option Passthrough et définissez la zone de travail souhaitée.
Étape 2 - Importer des objets
Importez un objet ((par exemple, un cadre rectangulaire)) et ajustez ses dimensions et sa position.

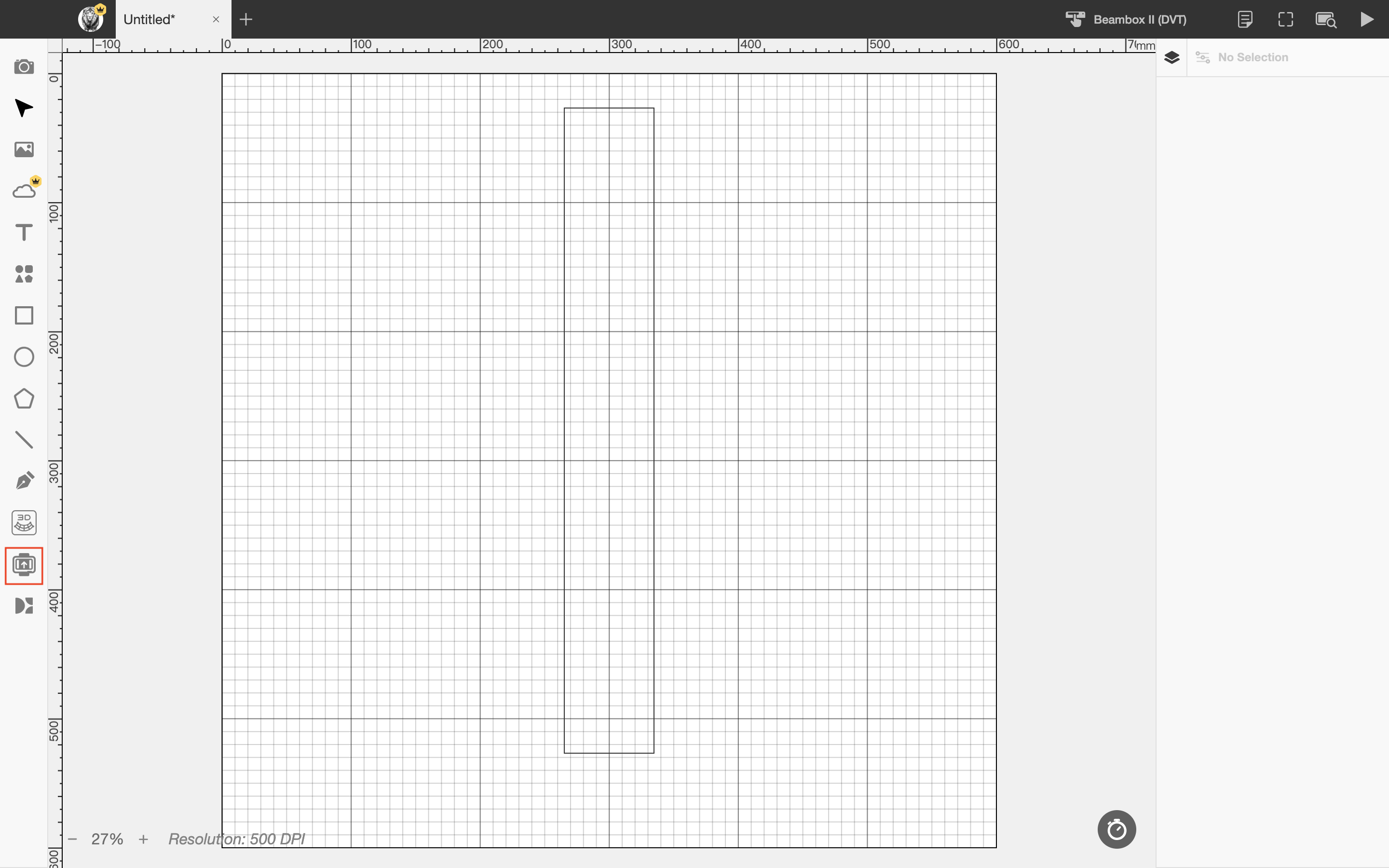

Cliquez sur l'icône Passthrough dans la barre latérale gauche pour accéder au mode Passthrough.
Étape 3 - Configurer Passthrough
Description des paramètres

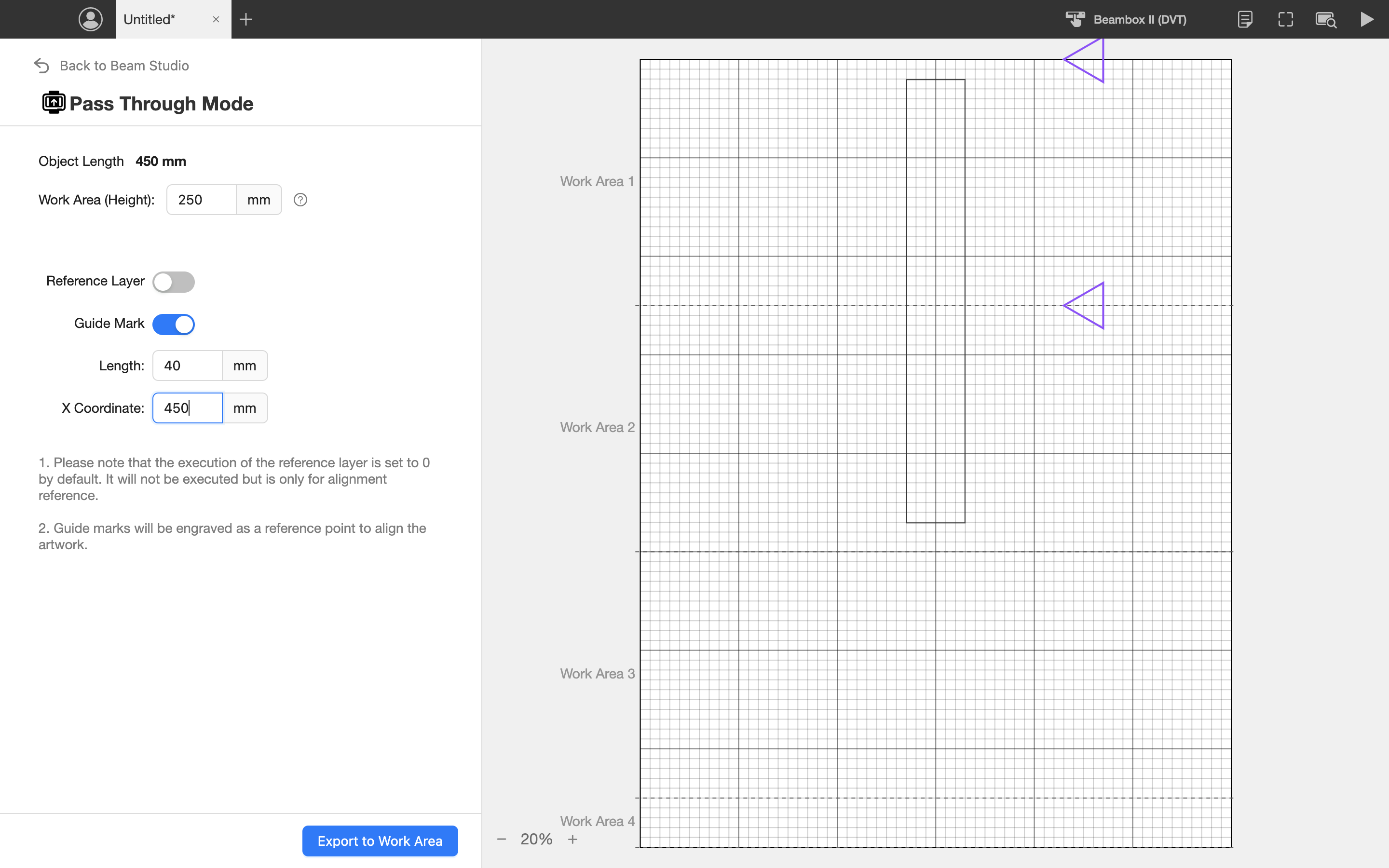

- Longueur de l'objet : Affiche la longueur de l'objet sélectionné, vous permettant de déterminer la hauteur de chaque zone de travail.
- Hauteur de la zone de travail : Définit comment l'objet traversant est divisé en plusieurs zones de travail pour la gravure. Vous pouvez également prévisualiser le contenu de gravure de chaque section dans la fenêtre de droite.
- Calque de référence : Ce calque sert uniquement de référence pour l'alignement et ne sera pas gravé.
- Repère de guidage : Les repères d'alignement sont deux marqueurs triangulaires qui doivent être gravés à la fois sur le matériau principal et le matériau auxiliaire. Lors du repositionnement du matériau après chaque section de gravure, ces repères triangulaires aident à assurer un alignement précis.
Exemple avec la forme suivante : La longueur de l'objet est de 450mm. Si la hauteur de chaque zone de travail est définie à 250mm, l'objet sera divisé en deux sections.
Les lignes pointillées indiquent les points de division de chaque zone de travail.
Il est généralement recommandé de minimiser le nombre de divisions pour éviter les erreurs d'alignement potentielles aux jonctions, ce qui pourrait entraîner un désalignement du fichier de conception.
Étape 4 - Gravure traversante
Étape 4.1 - Préparation de la gravure

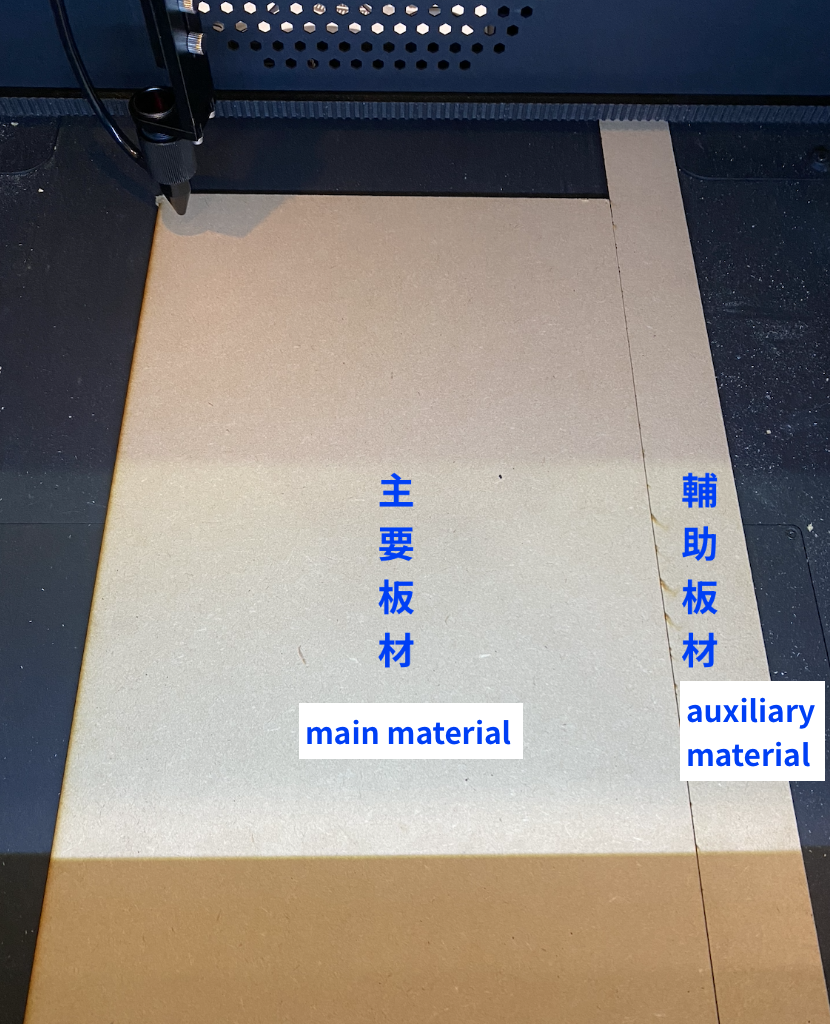

Fixez le matériau auxiliaire à côté du matériau principal.

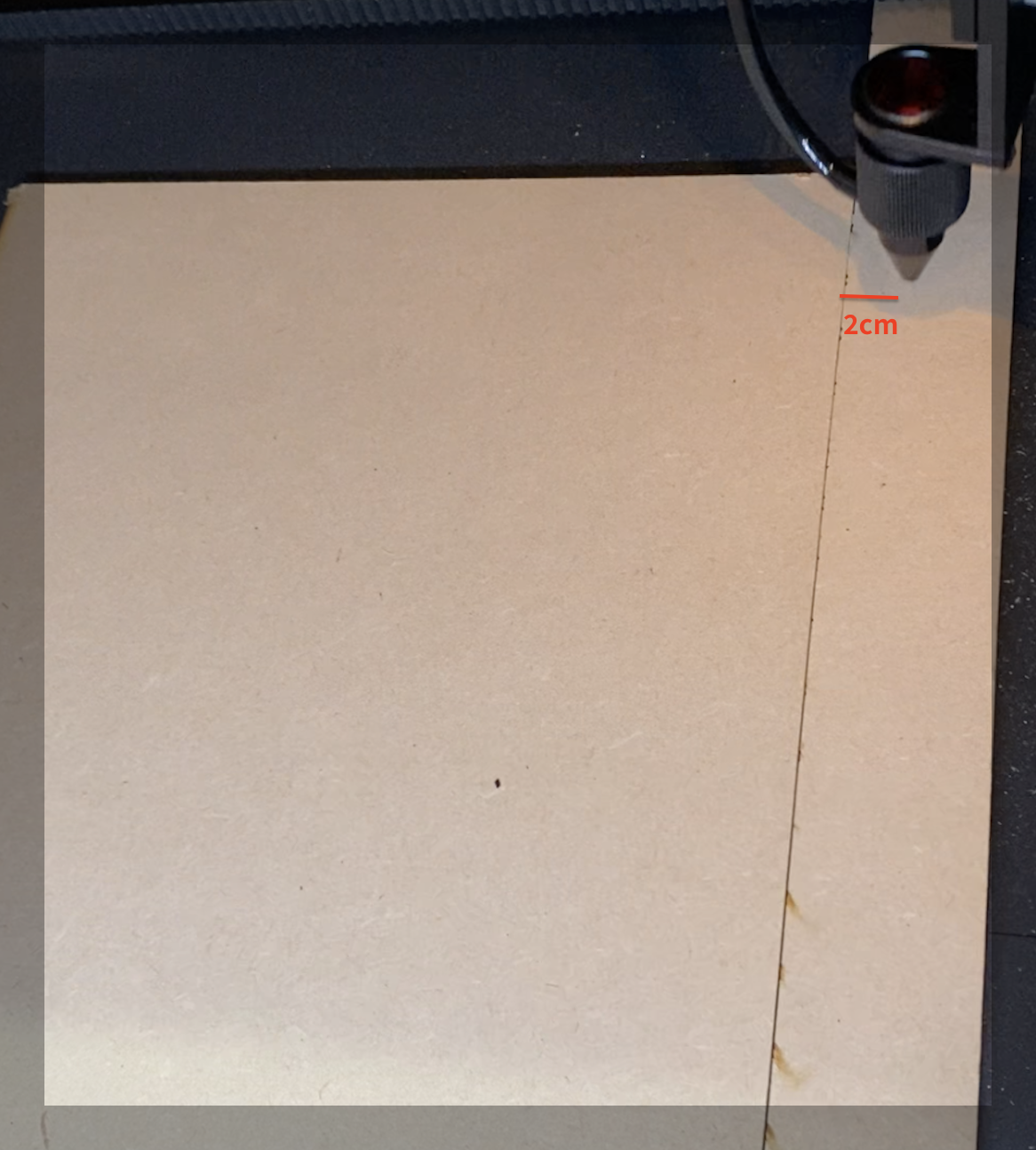

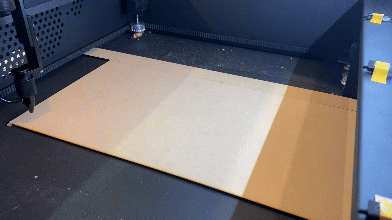

Lancez la gravure actuelle et déplacez la tête laser dans le coin supérieur gauche du matériau à graver.

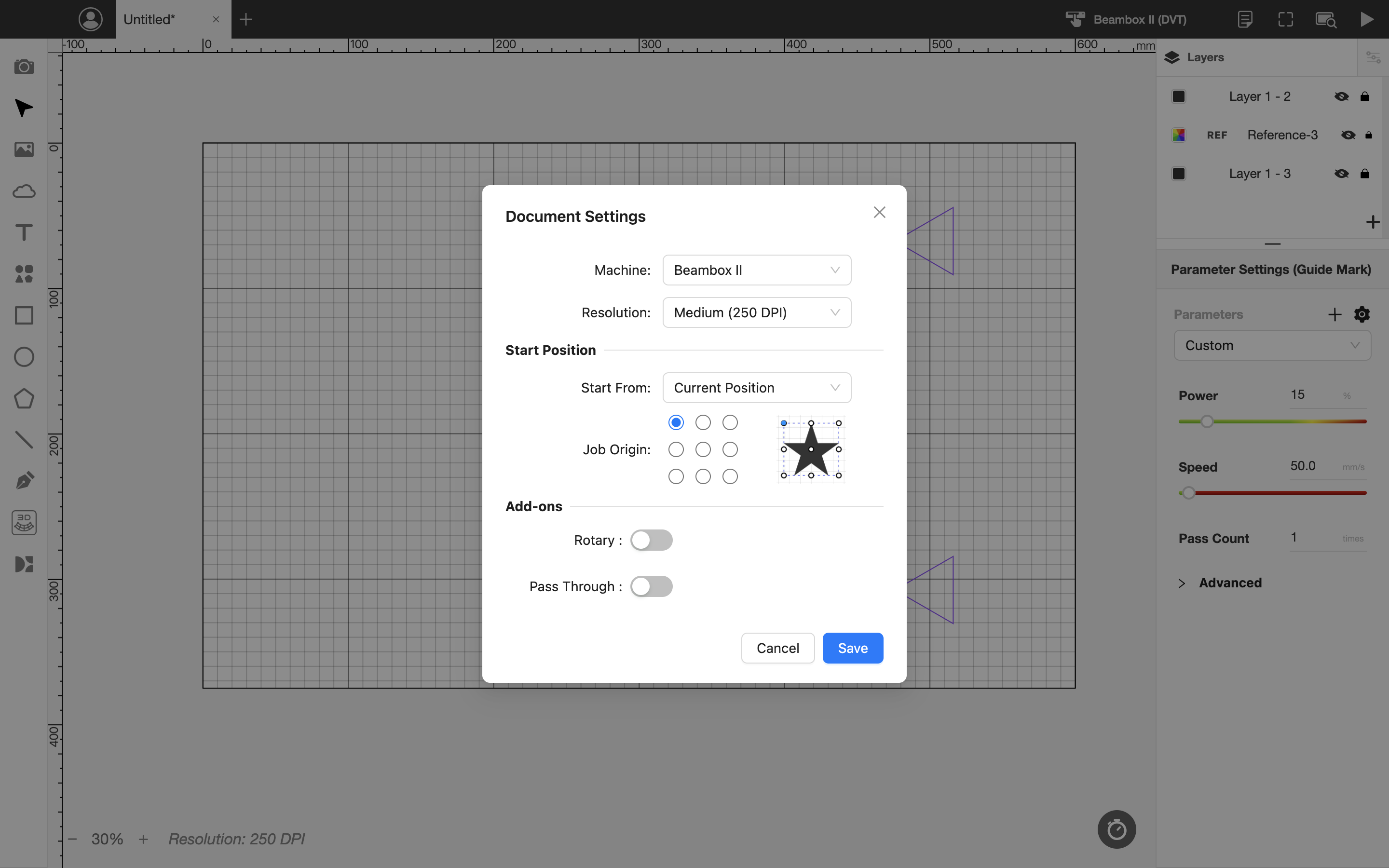

Démarrez la gravure à partir de la position actuelle et définissez le point de départ dans le coin supérieur gauche.
(Vous pouvez également utiliser la position d'origine, mais notez que le tube laser doit être placé du côté droit pour éviter un échec de référencement.)

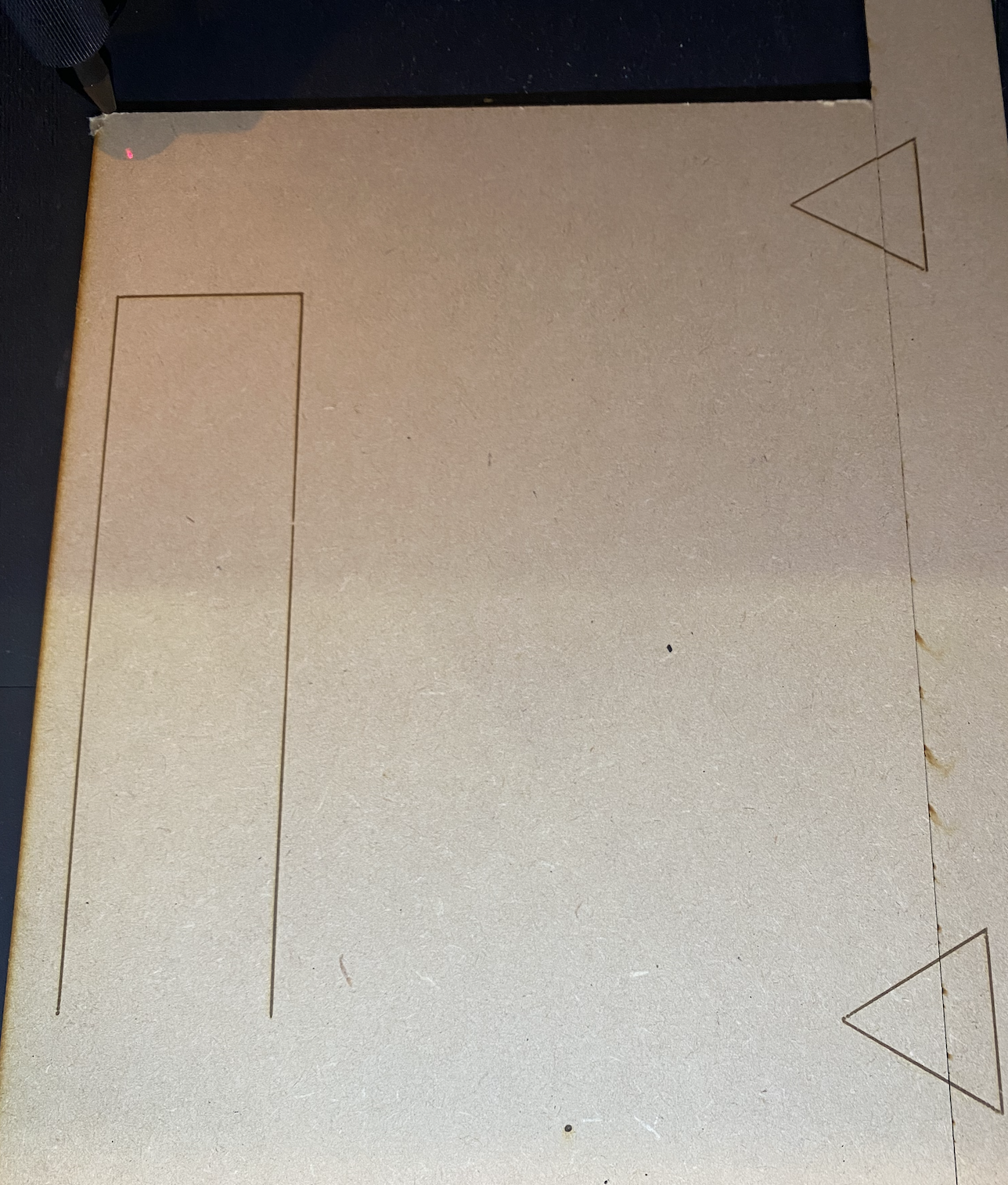

Utilisez l'aperçu du cadrage pour confirmer la position de gravure de la première section du fichier de conception.
Étape 4.2 - Graver la première section
Étape 4.3 - Graver la deuxième section

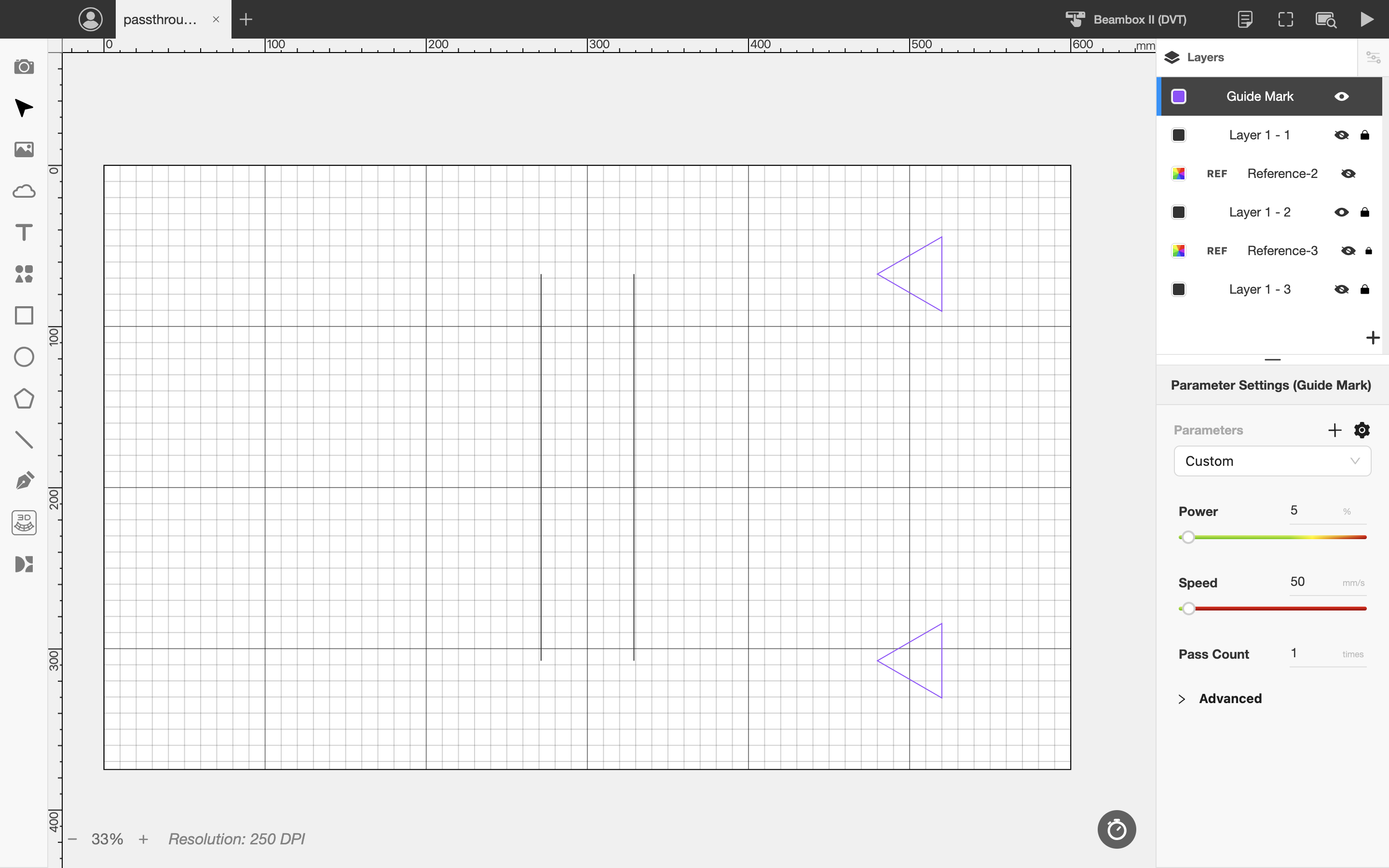

Fermez le calque de la première section et ouvrez celui de la deuxième section.

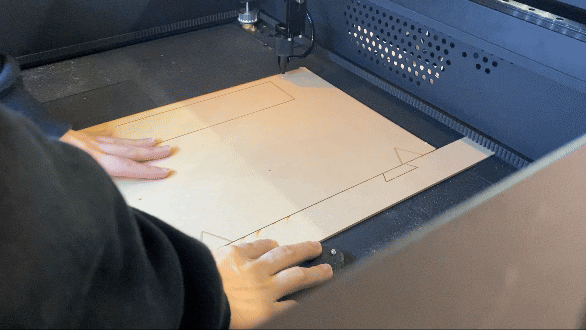

Déplacez le matériau principal et alignez les repères de guidage inférieurs du matériau principal avec les repères supérieurs du matériau auxiliaire avant de procéder à la gravure.
