2-4 Calibration de la caméra

⚠︎ Veuillez vous assurer que votre Beam Studio et le Beambox II firmware sont mis à jour vers la dernière version.

Description

Cet article vous guidera à travers le processus d'étalonnage de la caméra.

Quand l'étalonnage de la caméra est nécessaire
1. Lors de la première utilisation de la machine.
2. Lorsque la machine a été déplacée.
3. Lorsqu'il y a un décalage entre l'aperçu de la caméra et la position réelle de gravure.

Remarque :
L'étalonnage de la caméra est nécessaire pour la première utilisation de la fonction d'aperçu de la caméra.

Étape 1 - Vérifier la version de Beam Studio et du firmware

Version logicielle requise : Beam Studio 2.4.4 ou supérieure.

Version du firmware requise : 6.0.6 ou supérieure.

Étape 2 - Préparation

Matériel à préparer :
Papier blanc format A4 ou planche en bois de couleur claire de même taille.

Étape 3 - Connecter la machine et effectuer la calibration de la caméra

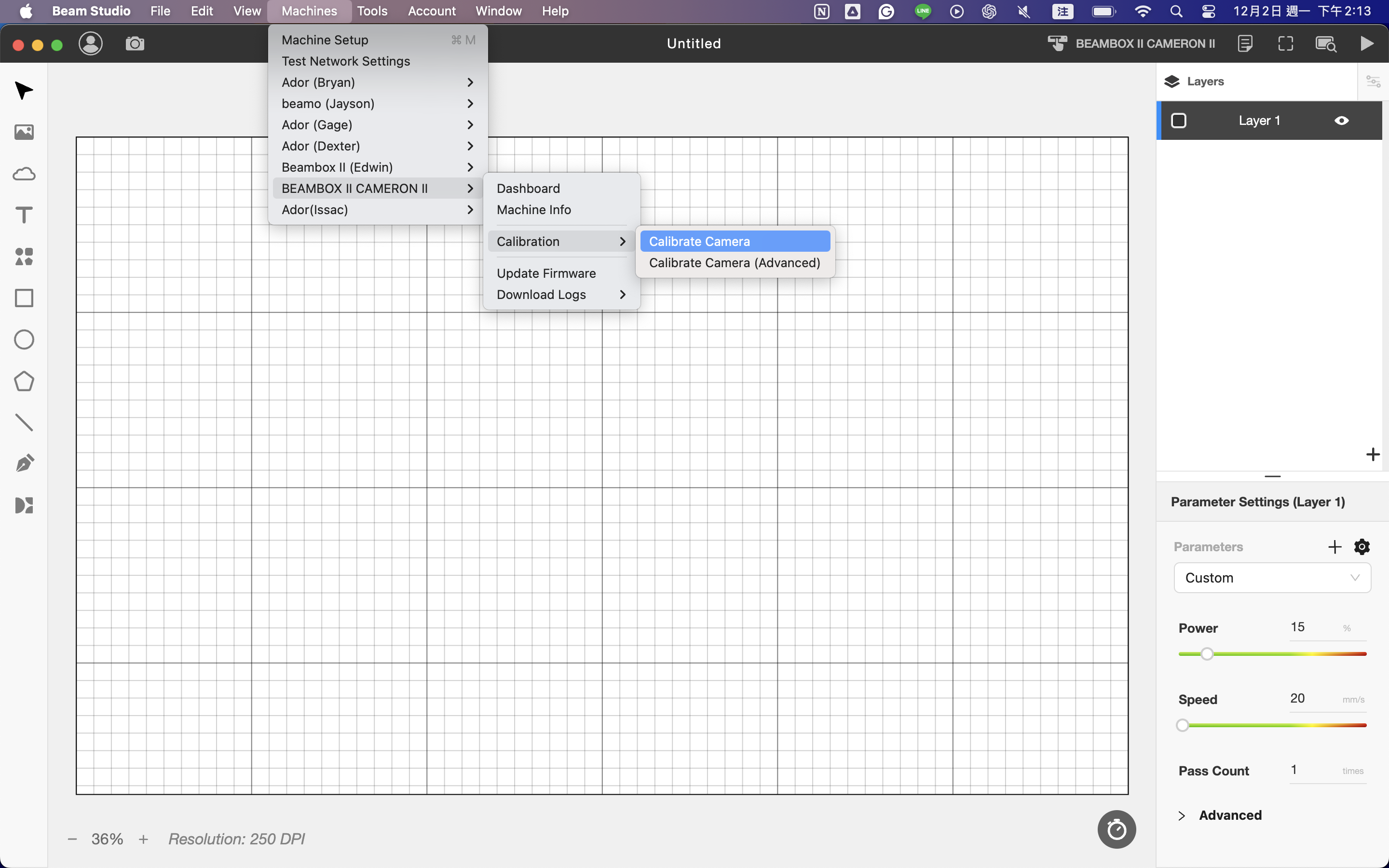

Sélectionnez le nom de la machine que vous souhaitez utiliser et cliquez sur "Calibrer la caméra".

Étape 4 - Placer le papier blanc

Placez une feuille blanche A4 propre au centre de la zone de travail et fixez-la en collant les quatre coins avec du ruban adhésif.

Étape 5 - Dessiner l'image de calibration

Cliquez sur "COMMENCER LA GRAVURE" pour dessiner l'image de calibration.

Étape 6 - Aligner les points de repère

Zoomez, dézoomez et ajustez l'exposition de la photo pour aligner précisément les points de repère rouges avec les huit points dessinés.

Si les points de repère apparaissent en dehors du papier blanc, comme illustré ci-dessous, suivez ces étapes pour les ajuster.

a. Faites glisser le cadre de la photo pour centrer le motif à 8 points dessiné, puis prenez une nouvelle photo.

b. Ajustez manuellement tous les points de repère.
Référez-vous à l'ordre suivant des points de repère :
