2-6 Instructions sur les modes de mise au point

Description

Cet article expliquera les deux modes de mise au point différents disponibles sur Beambox II.
Les différents modes de mise au point offrent des distances focales variées et peuvent être utilisés pour des matériaux ou des objets à graver de tailles diverses.

• Explication des modes de mise au point
• Modification de la position du guide de lentille
• Paramètres matériels sur le panneau de contrôle

Explication des modes de mise au point

Par défaut, la lentille de mise au point est positionnée en haut, avec une distance focale de 4 mm, ce qui signifie que la distance entre l'extrémité de la buse et la surface du matériau est de 4 mm.

Pour certains matériaux, l'extrémité de la buse pourrait ne pas atteindre la distance par défaut de 4 mm. Il est donc possible d'augmenter cette distance en déplaçant la lentille vers le bas de la buse.

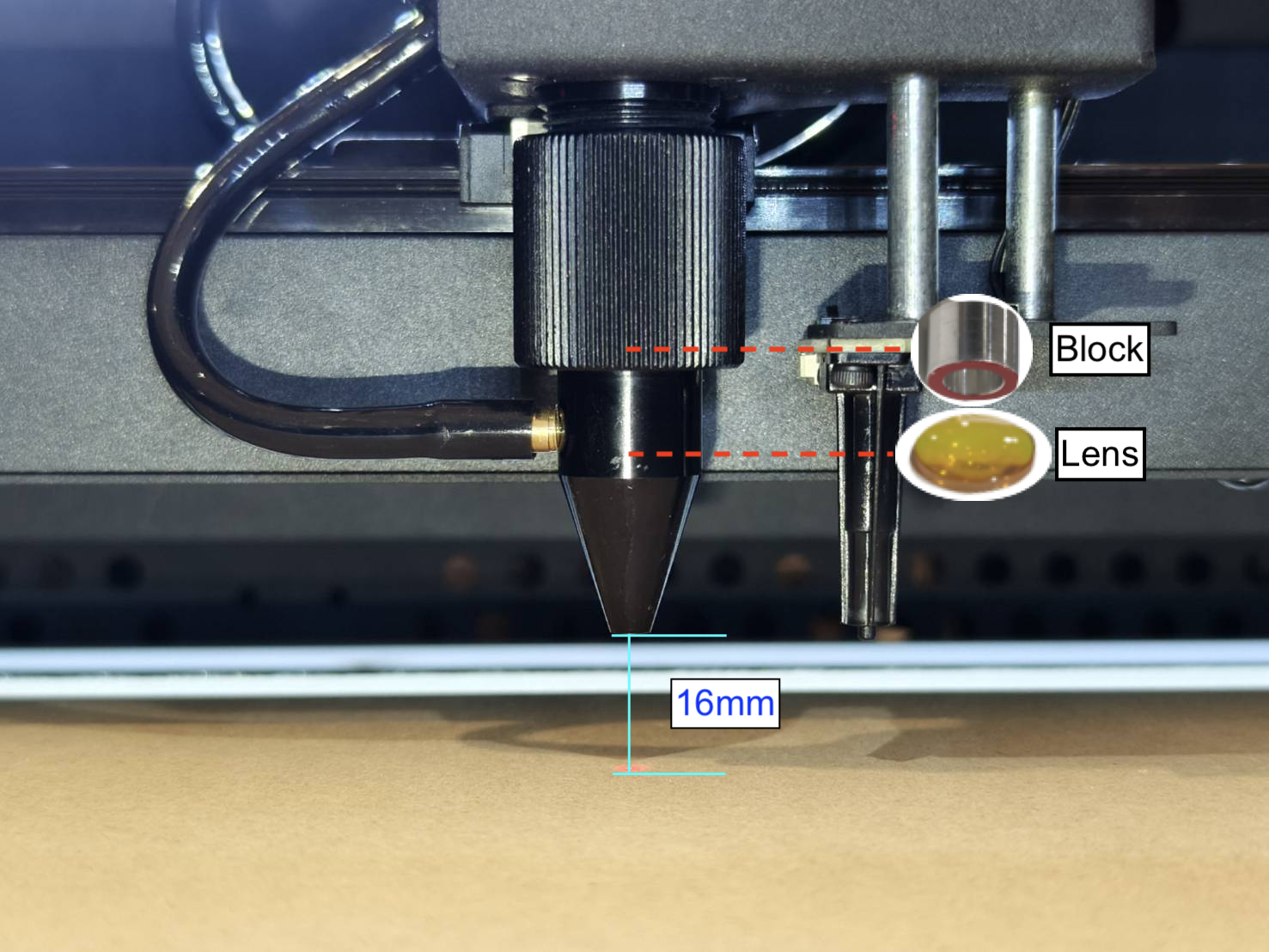

Lorsque la lentille est en position basse, la distance entre l'extrémité de la buse et la surface peut être augmentée jusqu'à 16 mm.

Comment modifier la position de la lentille ?

2. Déterminer l'ordre du mode de mise au point
Mode de mise au point : 4 mm (par défaut)		Mode de mise au point : 16 mm
Lentille		Bloc
Bloc		Lentille
Anneau		Anneau
Buse		Buse

Paramètres matériels sur le panneau de contrôle

Mettez la machine sous tension et accédez aux "Paramètres matériels" pour sélectionner le mode de mise au point approprié.

Une fois le mode choisi, la machine ajustera automatiquement la distance de mise au point selon le mode sélectionné lors de l'autofocus. Par défaut, ce sera la mise au point rapprochée (4 mm).

Remarque :
Assurez-vous que l'ordre des lentilles dans la buse correspond à celui indiqué dans le tableau ci-dessus.
Sinon, le laser sera défocalisé ou mal focalisé, ce qui entraînera un échec ou de mauvais résultats de gravure.

Machine >> Paramètres matériels >> Page suivante >> Mode de mise au point >> Sélectionnez celui correspondant à votre configuration de lentilles
