Guide d'installation de la porte manuelle

Description

Cet article vous guidera dans l'installation de la porte manuelle sur la version Desktop de Promark.

Modèles pris en charge :

• Promark Desktop D20 / D30 / D50

• Promark MOPA High Contrast M20

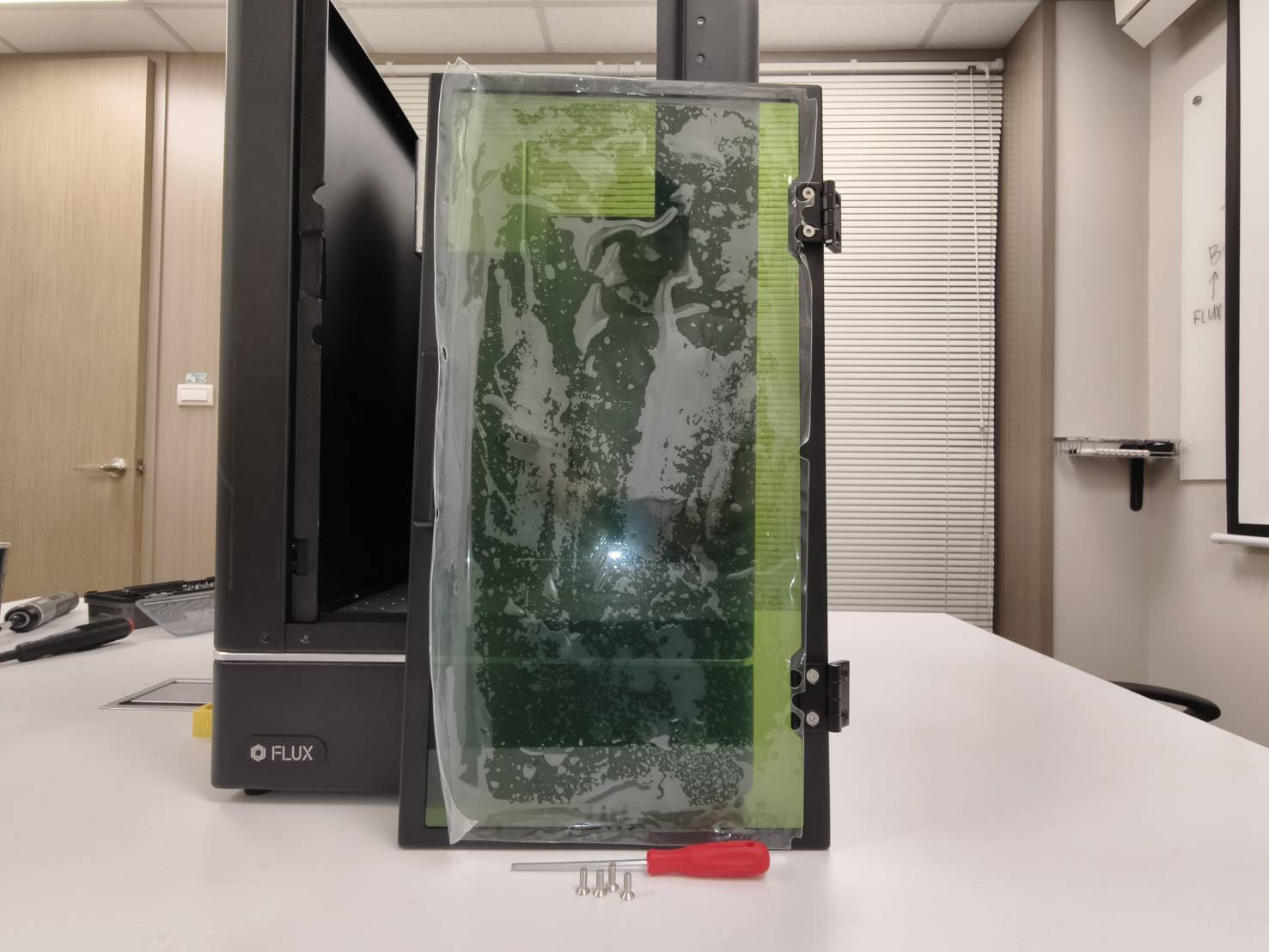

Contenu de l'emballage

Outils :

Préparation personnelle :

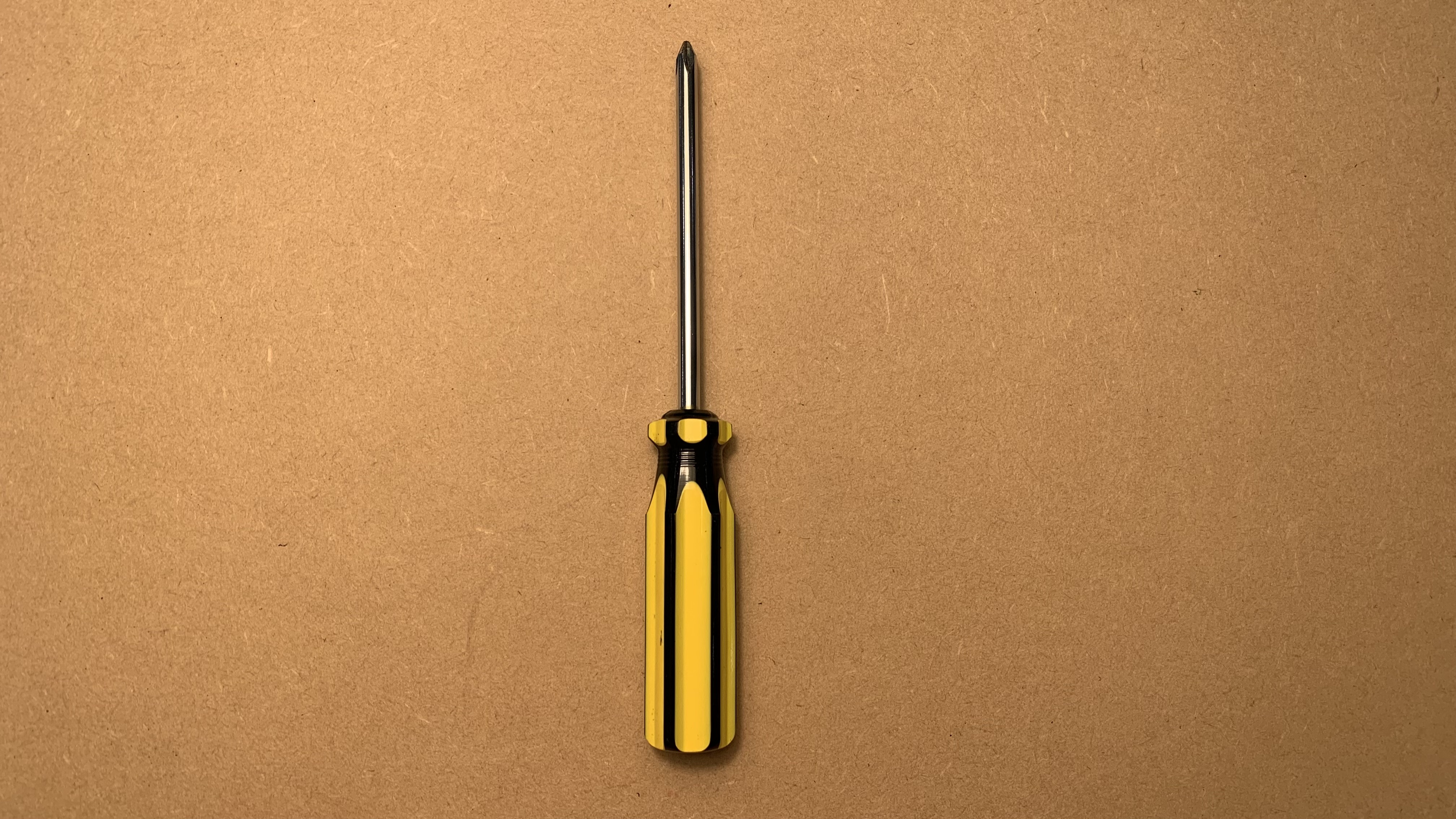

Tournevis cruciforme

Étape 1

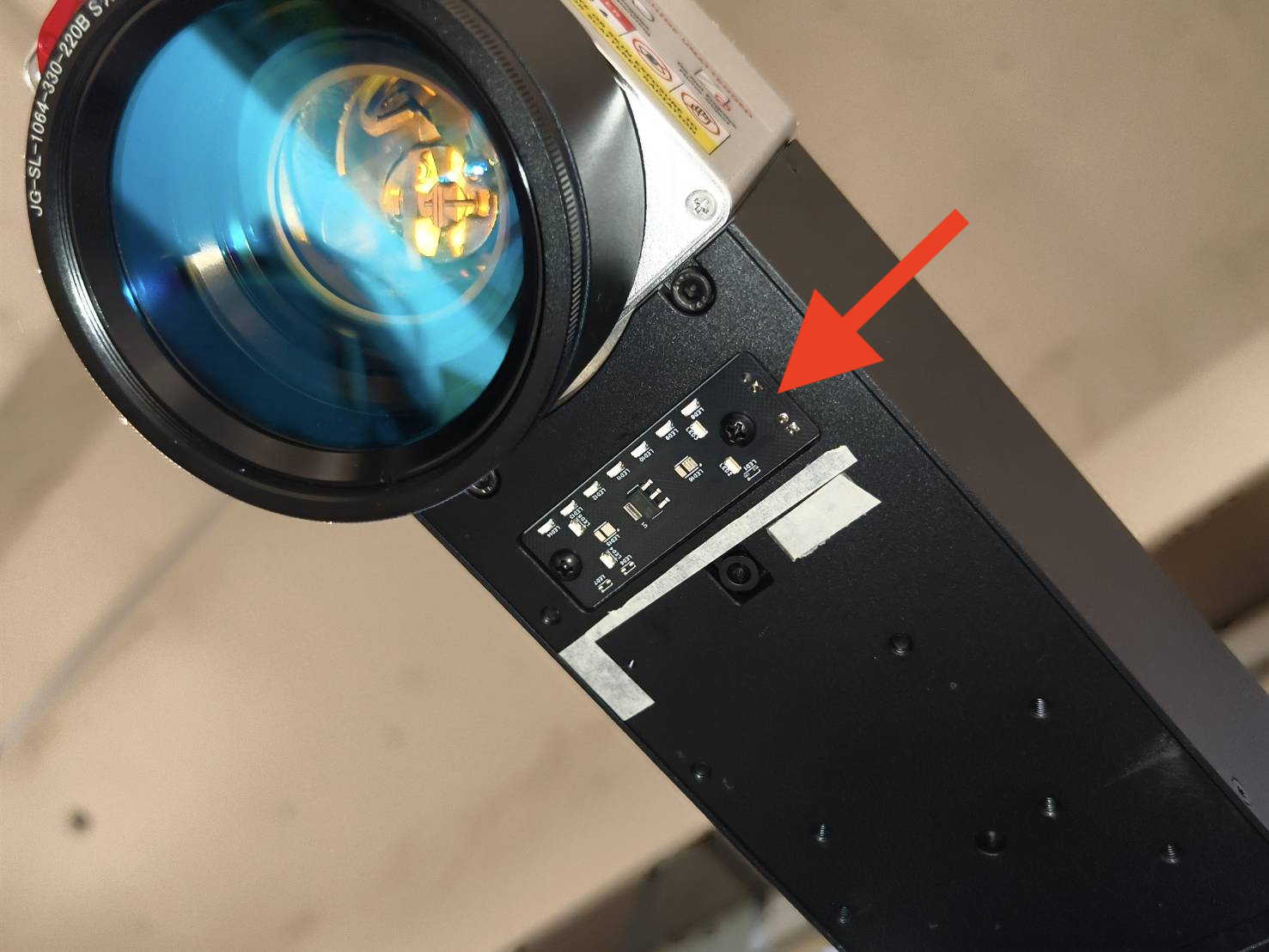

Veuillez suivre le guide ci-dessous pour remplacer la carte LED d'éclairage de la caméra.
(L'objectif est de remplacer la carte LED par un modèle différent pour éviter la surexposition lors de l'installation de la porte manuelle.)
Promark - Remplacement de la carte LED de caméra

Étape 2

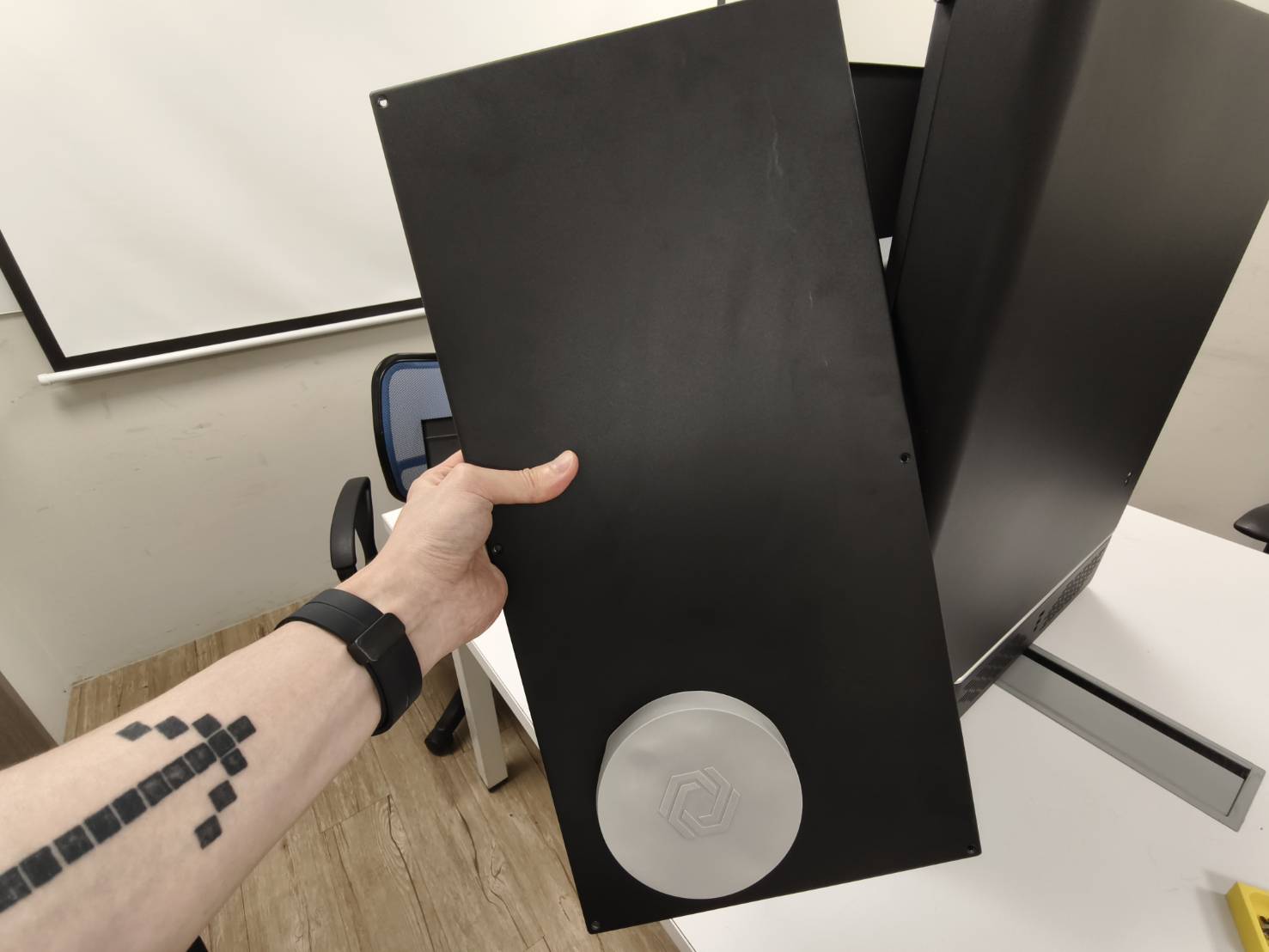

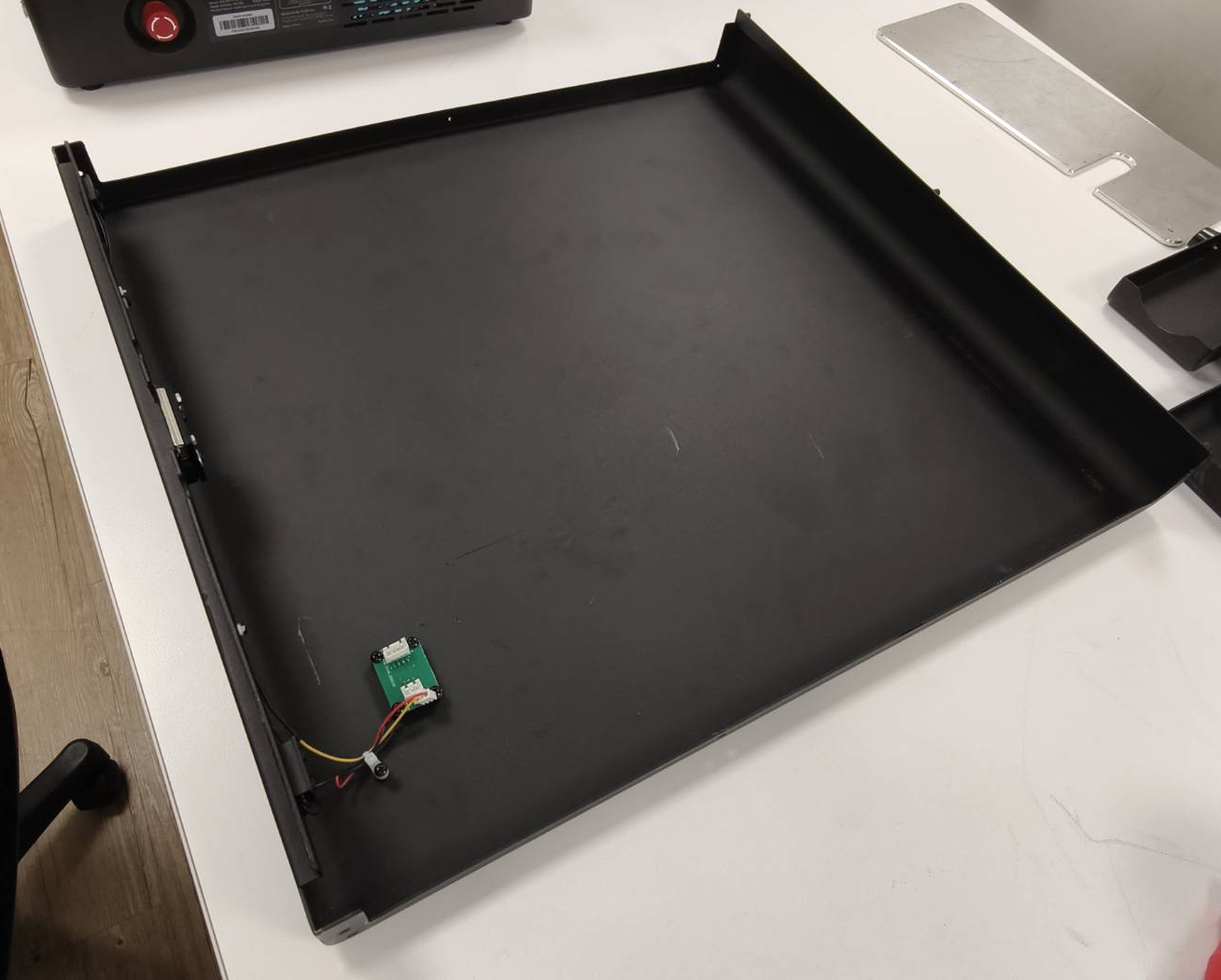

Localisez le panneau latéral gauche (A), celui avec le petit circuit imprimé, et posez-le à plat sur la table avec le côté du circuit imprimé vers le haut, comme illustré sur l'image.

Étape 3

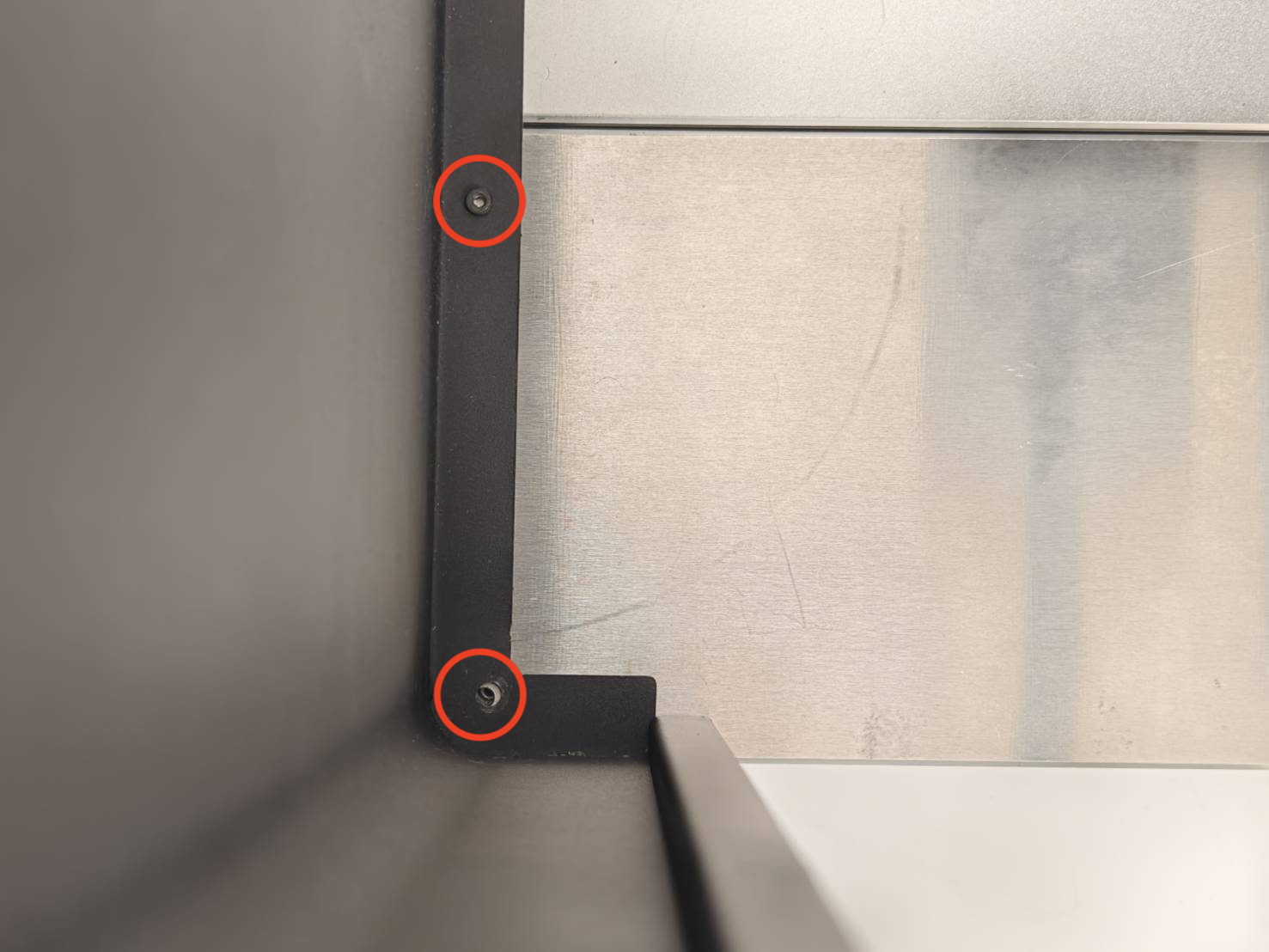

Identifiez la barre transversale (C) et fixez-la à l'aide de 2 vis T8 (S1).

Étape 4

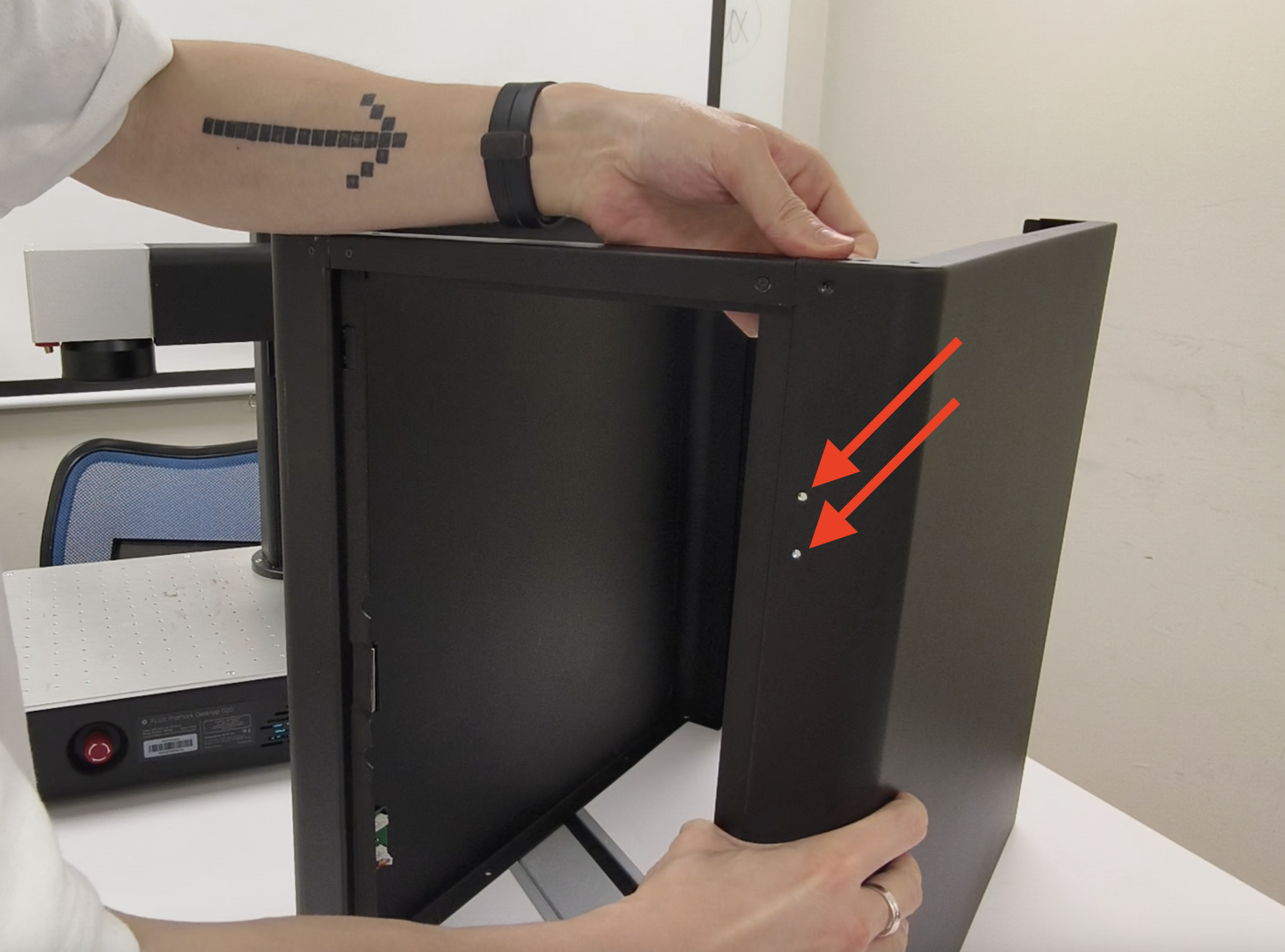

Placez le panneau latéral gauche à la verticale et localisez le panneau latéral droit (B).

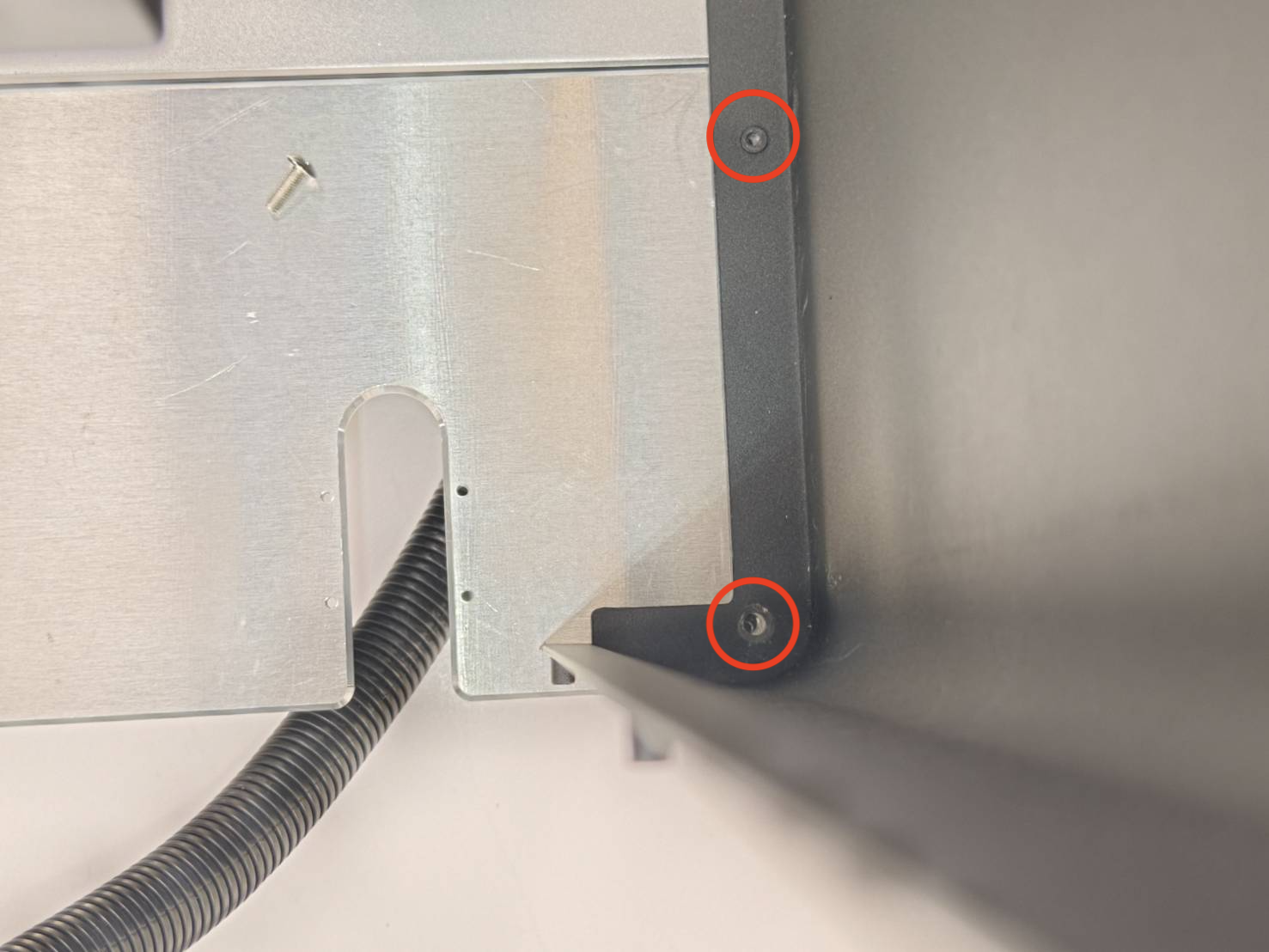

Fixez le panneau latéral droit à la traverse et sécurisez-le à l'aide de 2 vis T8 (S1).
(Remarque : Veillez à ce que les trous de vis du panneau latéral droit soient orientés vers l'avant.)

Étape 5

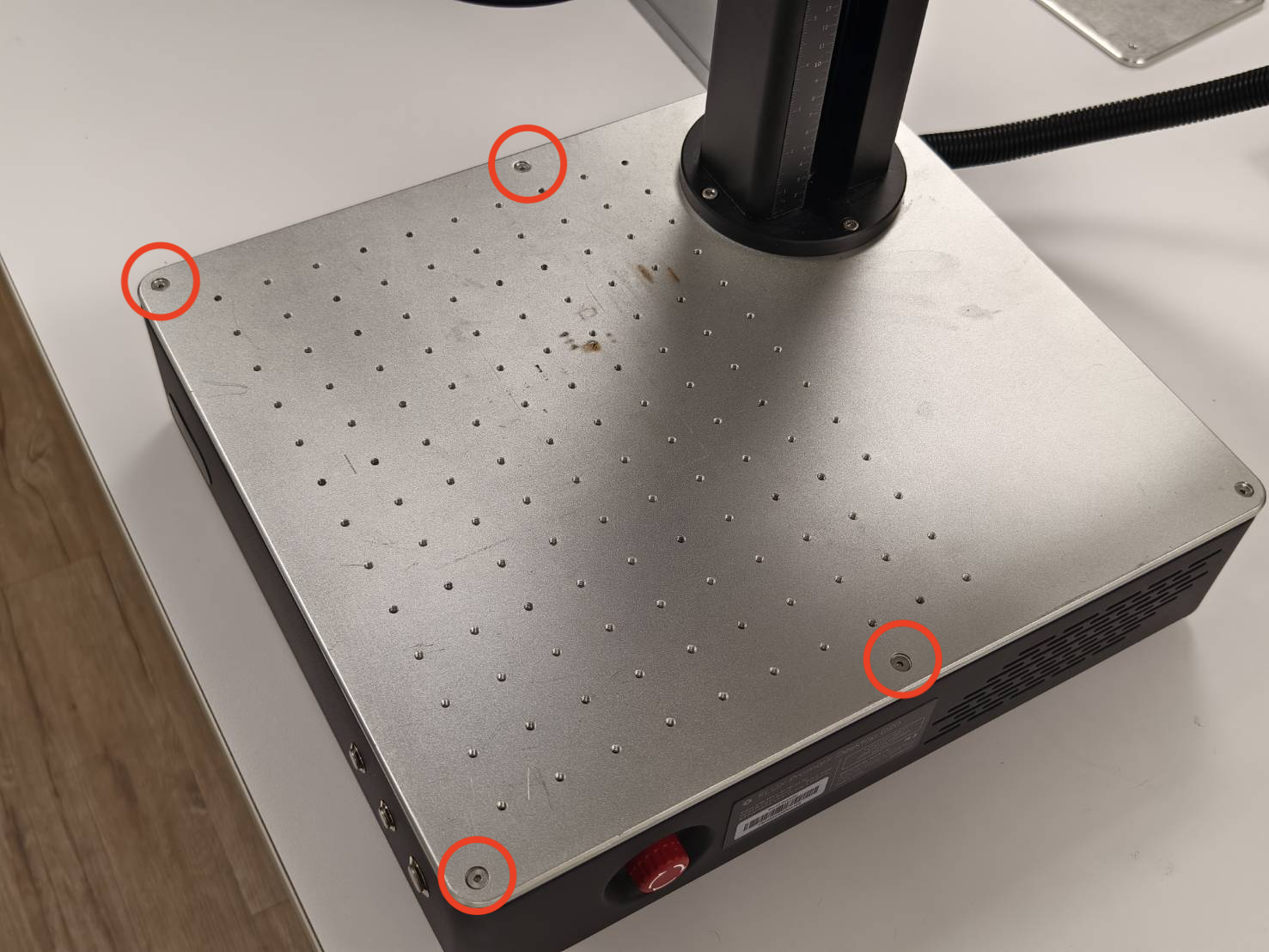

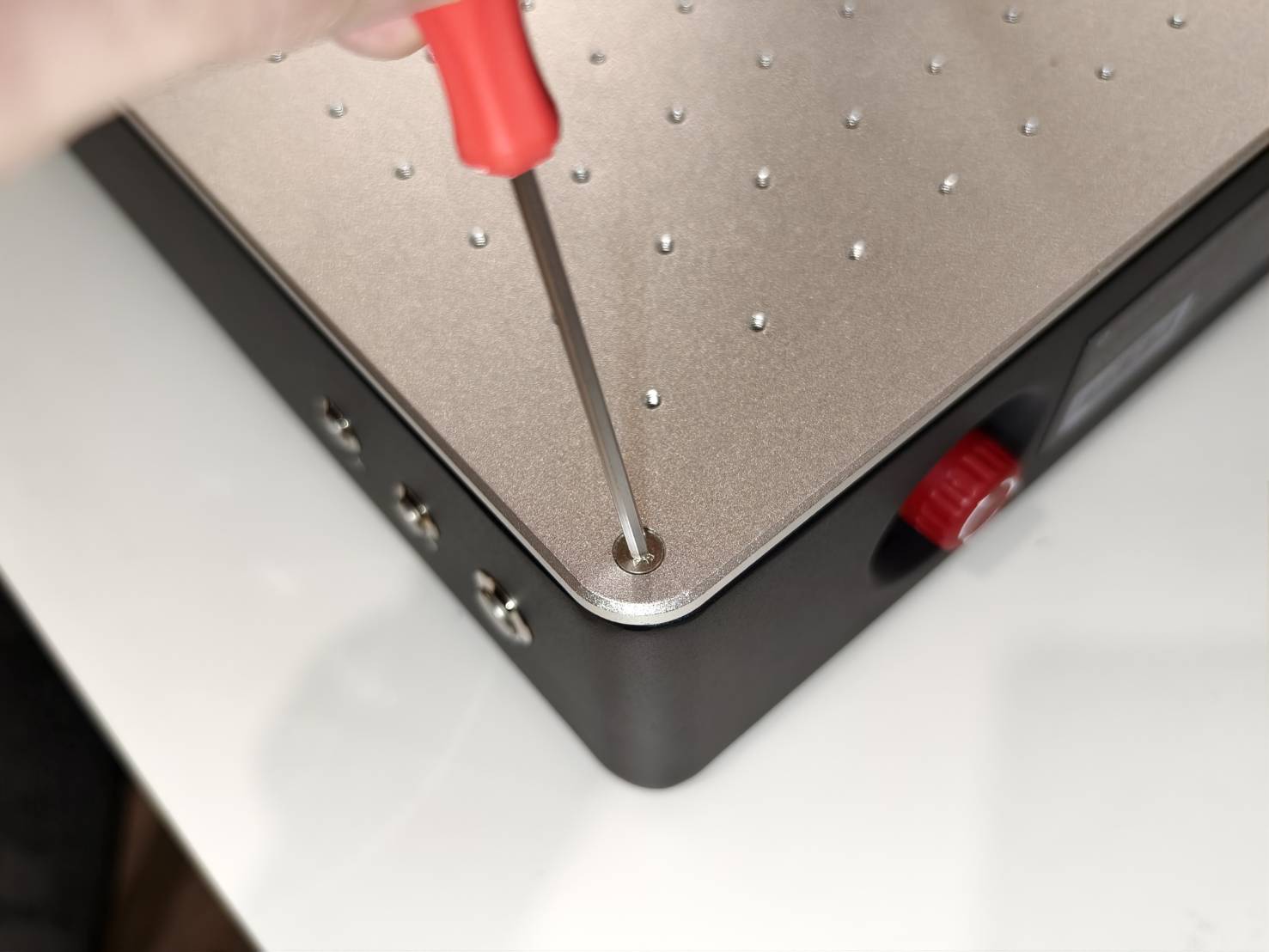

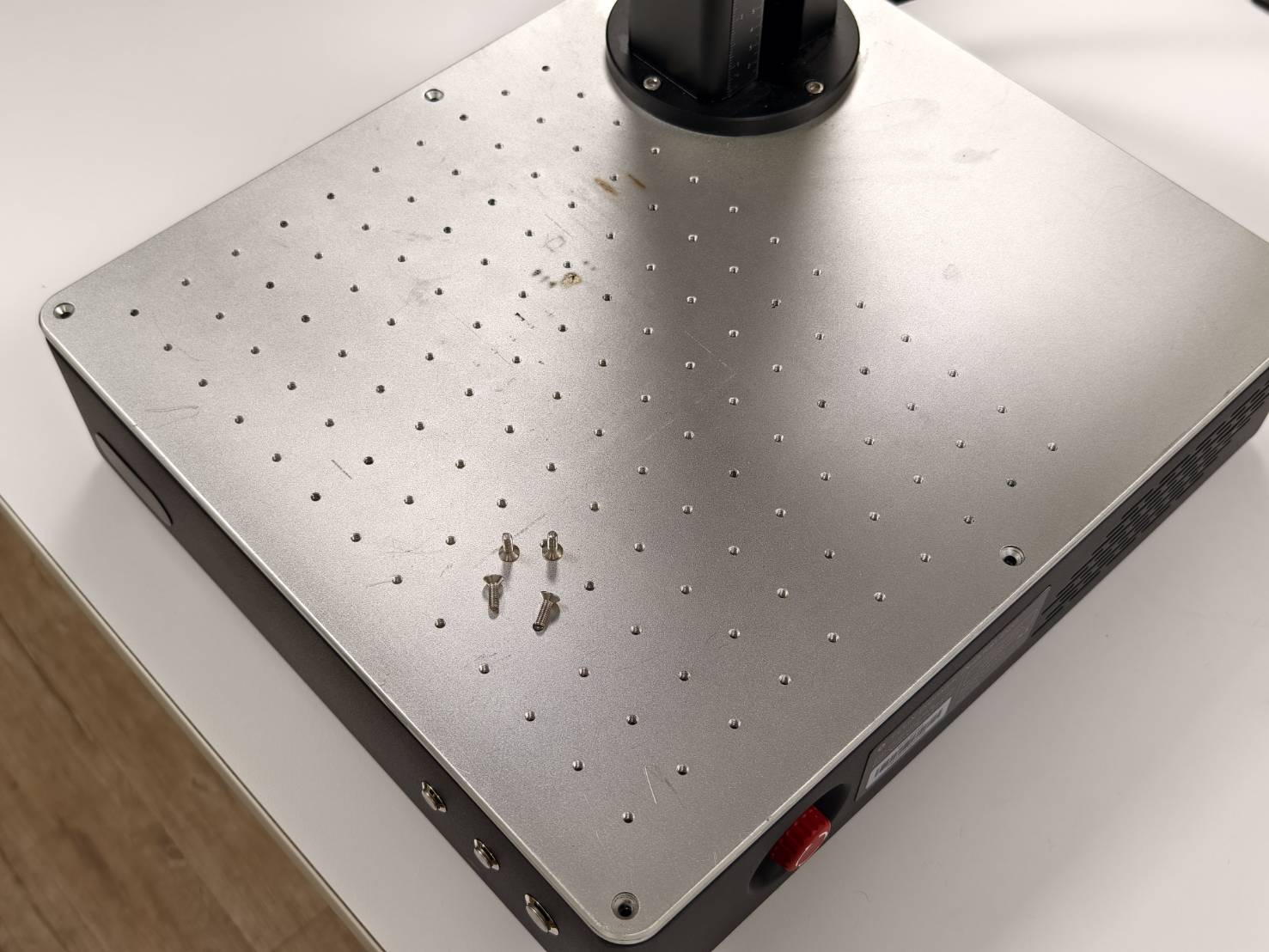

Retirez les quatre vis du corps principal de la machine. (Clé hexagonale de 2,5 mm x 4 pièces)

Étape 6

Positionnez les panneaux latéraux gauche et droit assemblés directement sur la machine, avec la barre horizontale à l'avant.

Étape 7

Installez la barre horizontale inférieure (C). Utilisez 4 vis T8 (S1) pour la fixer, deux de chaque côté.

Étape 8

Poussez l'ensemble de l'enceinte vers l'arrière et alignez-la avec le bord de la plateforme de travail de la machine.

Étape 9

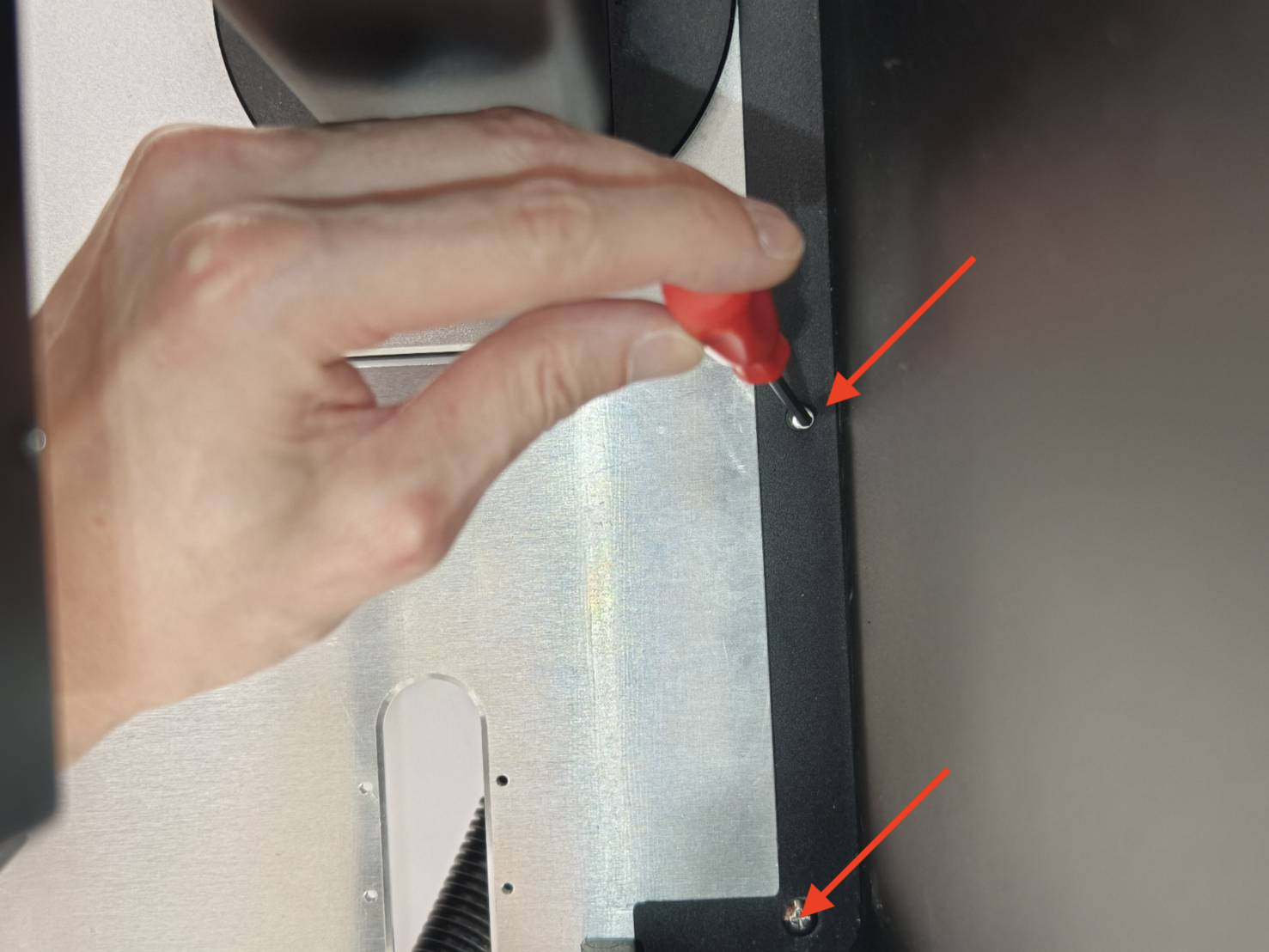

Serrez les quatre vis sur la plateforme, deux de chaque côté.

[S3] [Vis à tête fraisée hexagonale M4*12 (3 mm) x 4 pièces]

(Veuillez noter que la vidéo n'est qu'une démonstration. Les vis peuvent différer des vôtres.)

Étape 10

Retournez la machine ou déplacez-vous à l'arrière de celle-ci.
Placez ou insérez le panneau de finition arrière argenté (G) et le pied de finition arrière (F) dans la partie inférieure de la machine.

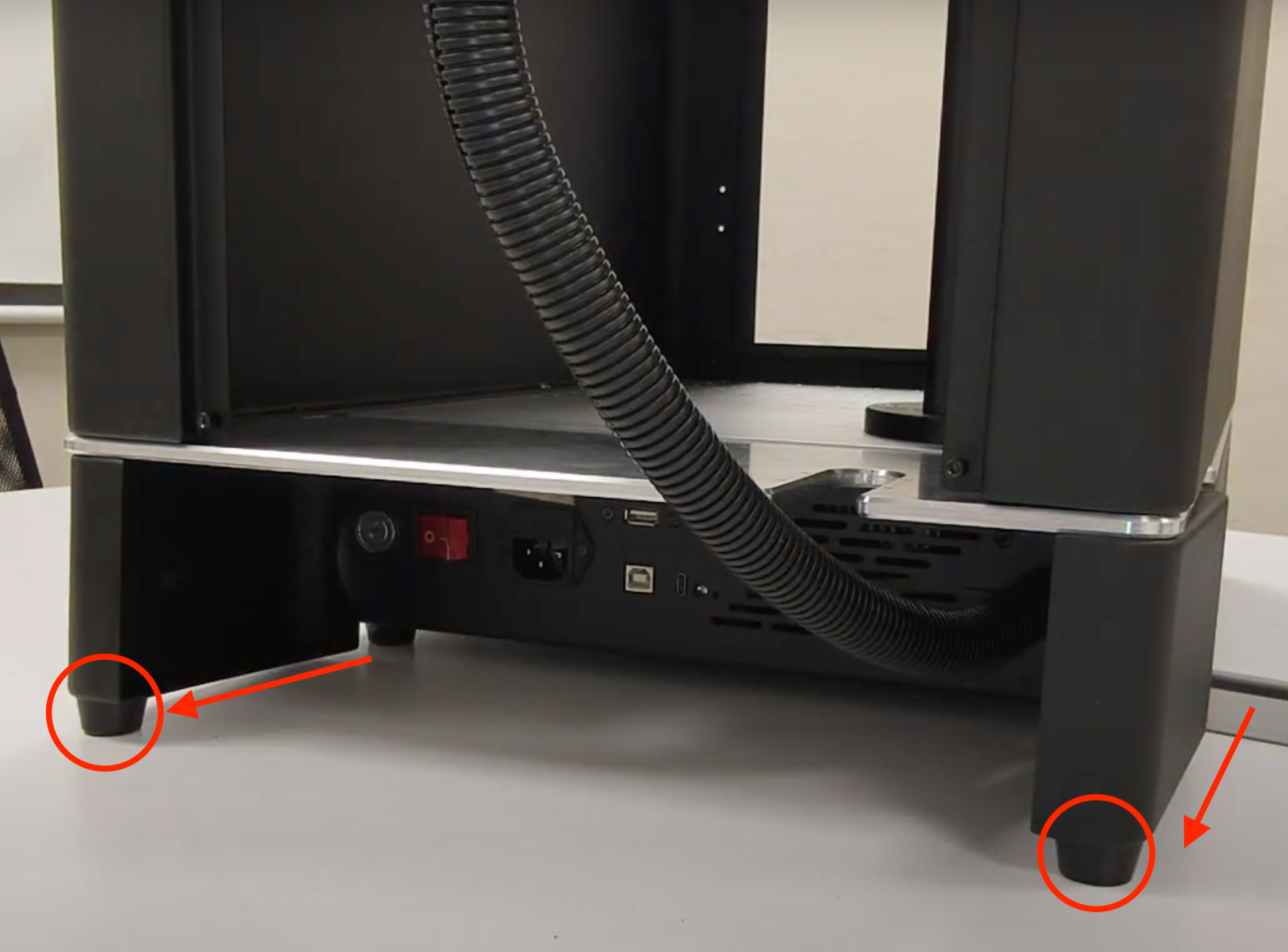

⚠︎ Attention : Les patins du pied de garniture arrière (F) doivent impérativement être placés à l'arrière de la machine.

Étape 11

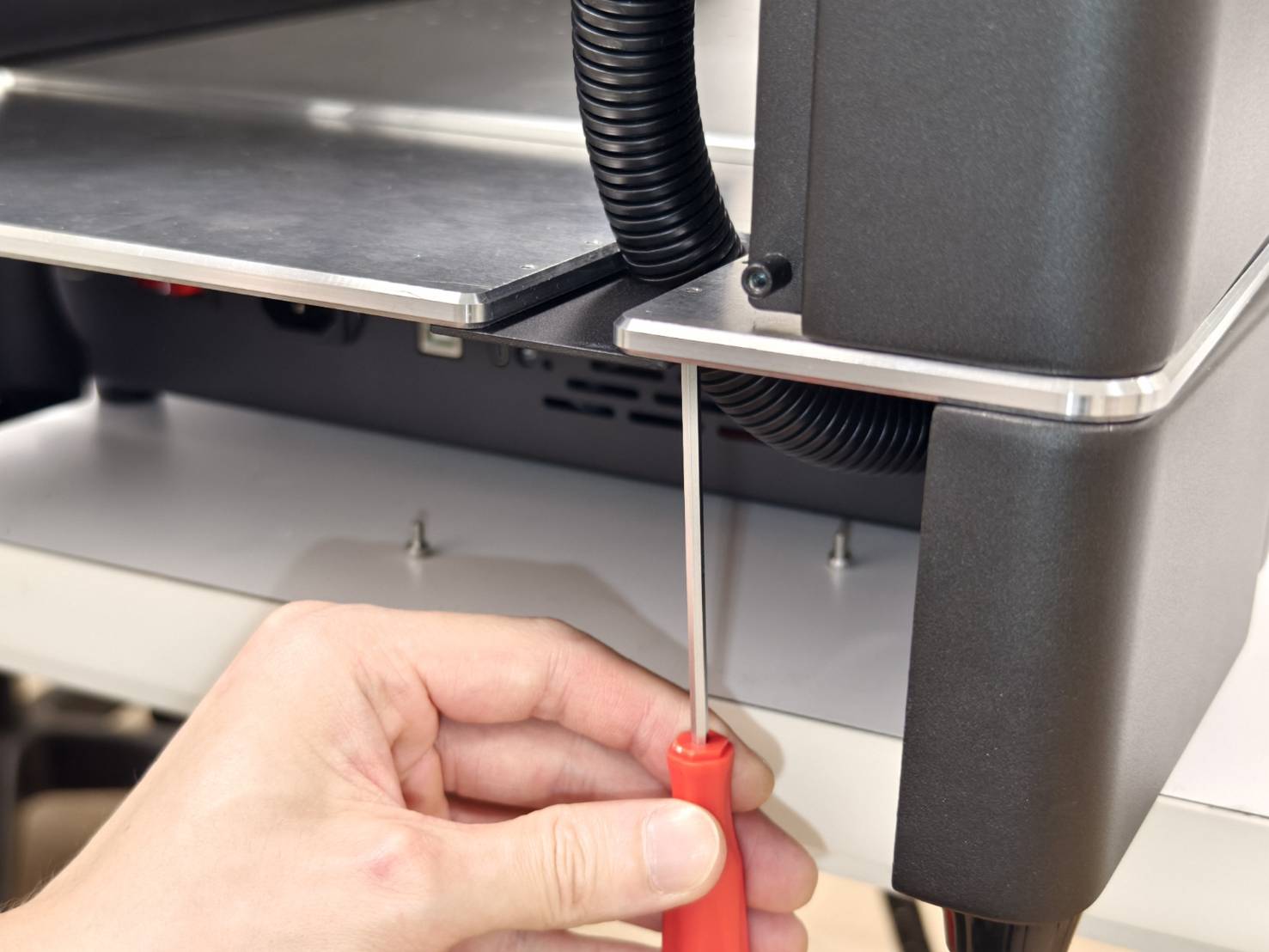

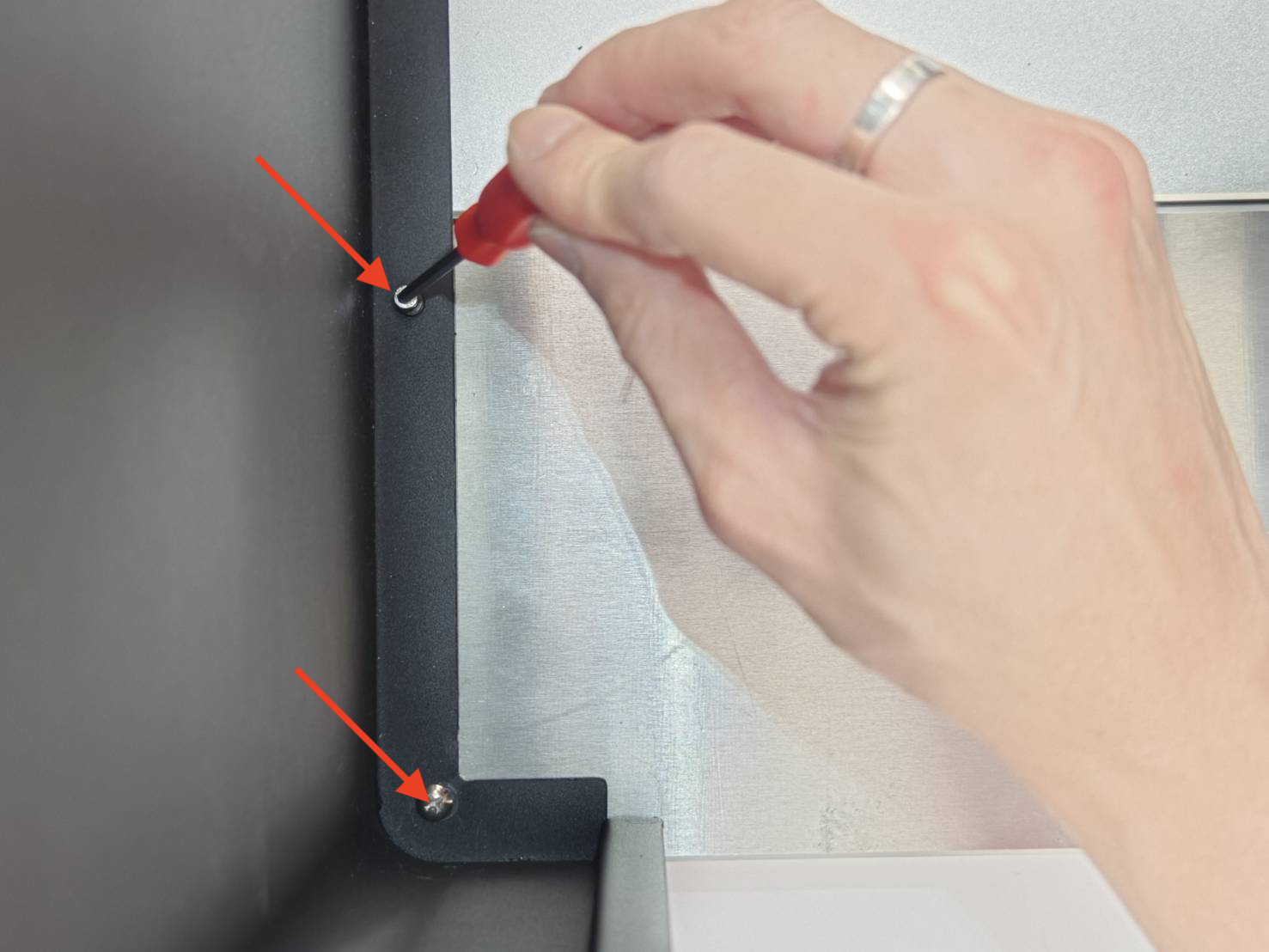

Fixez quatre vis, deux de chaque côté.
(Assurez-vous que le panneau de finition arrière argenté et le pied de finition arrière sont solidement fixés ensemble. Si les vis ne peuvent pas être serrées, vous devrez peut-être ajuster la position du panneau de finition argenté ou du pied de finition arrière.)
[S3] [Vis à tête fraisée hexagonale M4*12 (3 mm) x 4 pièces]

Étape 12

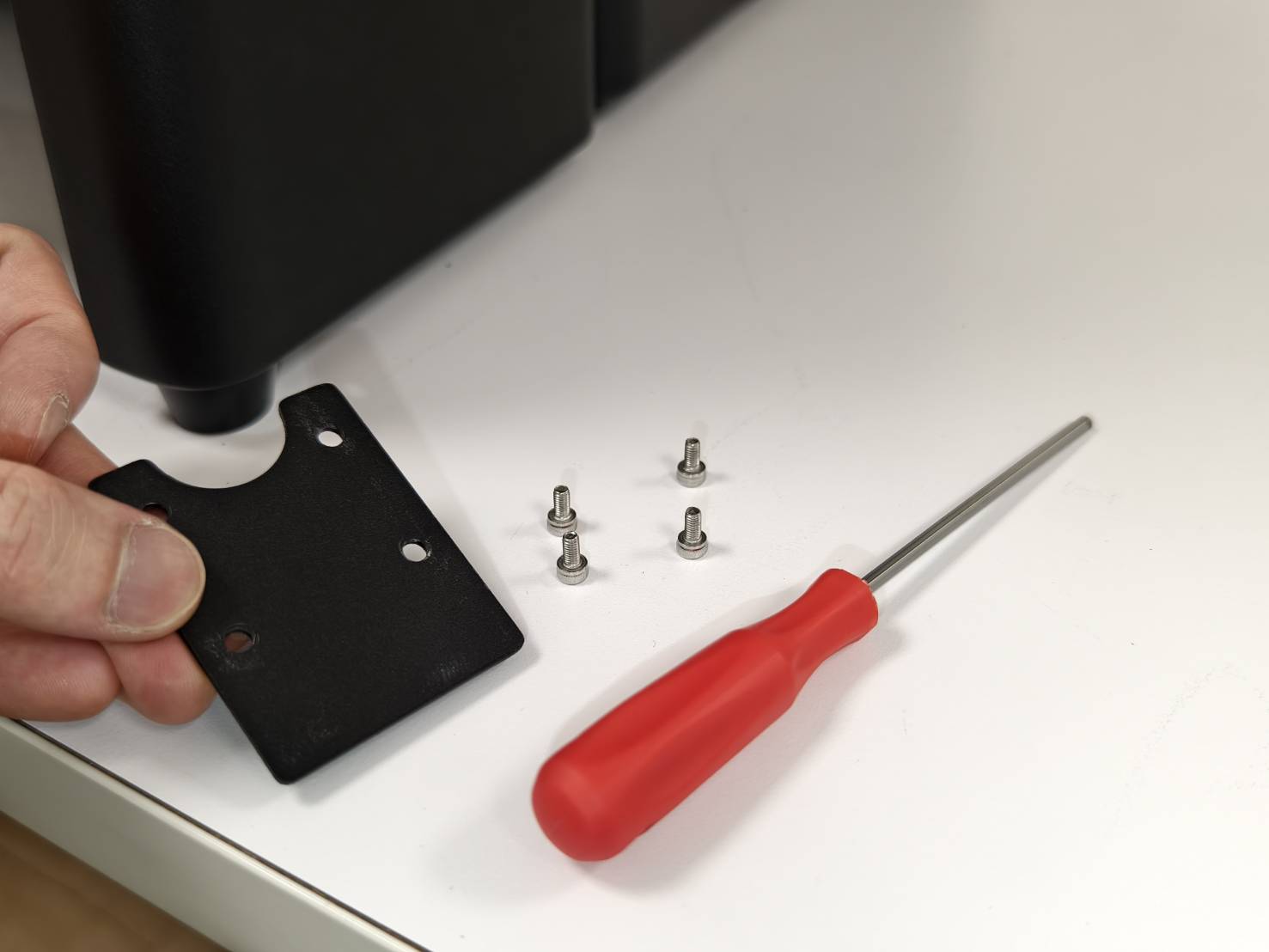

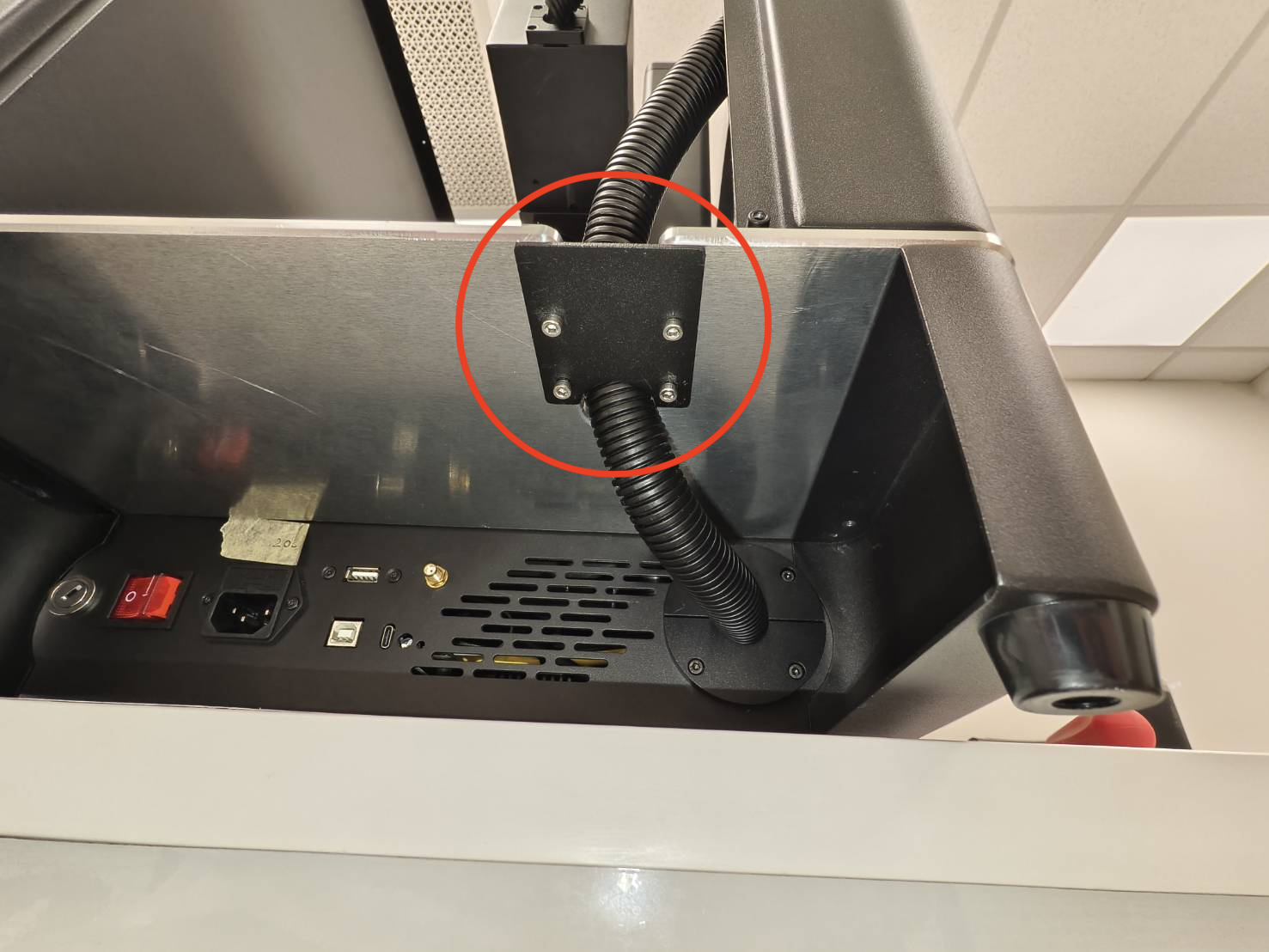

Fixez le cache du câble plat (H) de bas en haut.

[S5] [Vis à tête fraisée hexagonale M3*6 (2,5 mm) x 4 pièces]

Étape 13

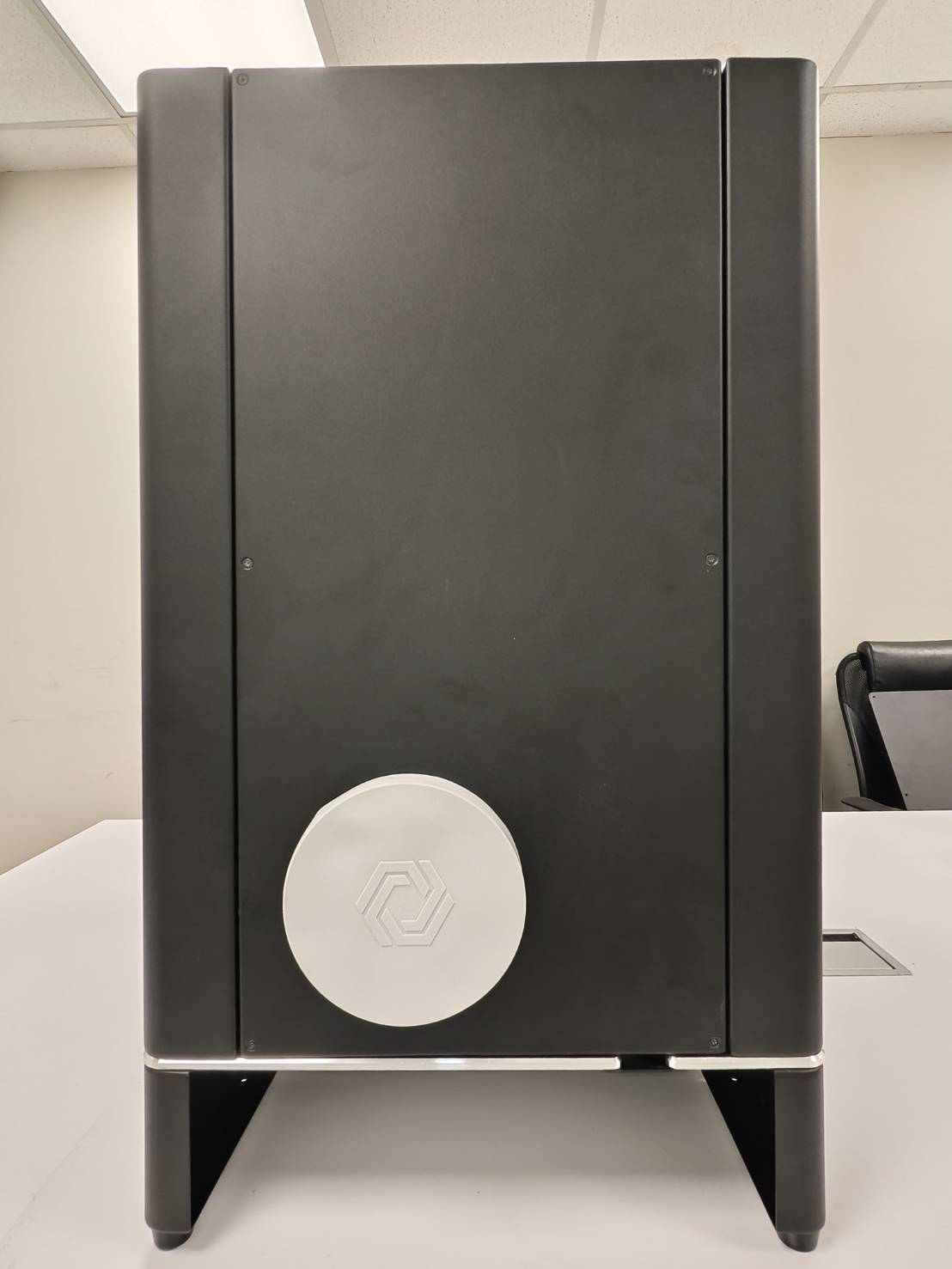

Fixez la plaque de protection arrière (E) à l'aide de 6 vis T8 (S1).

Étape 14

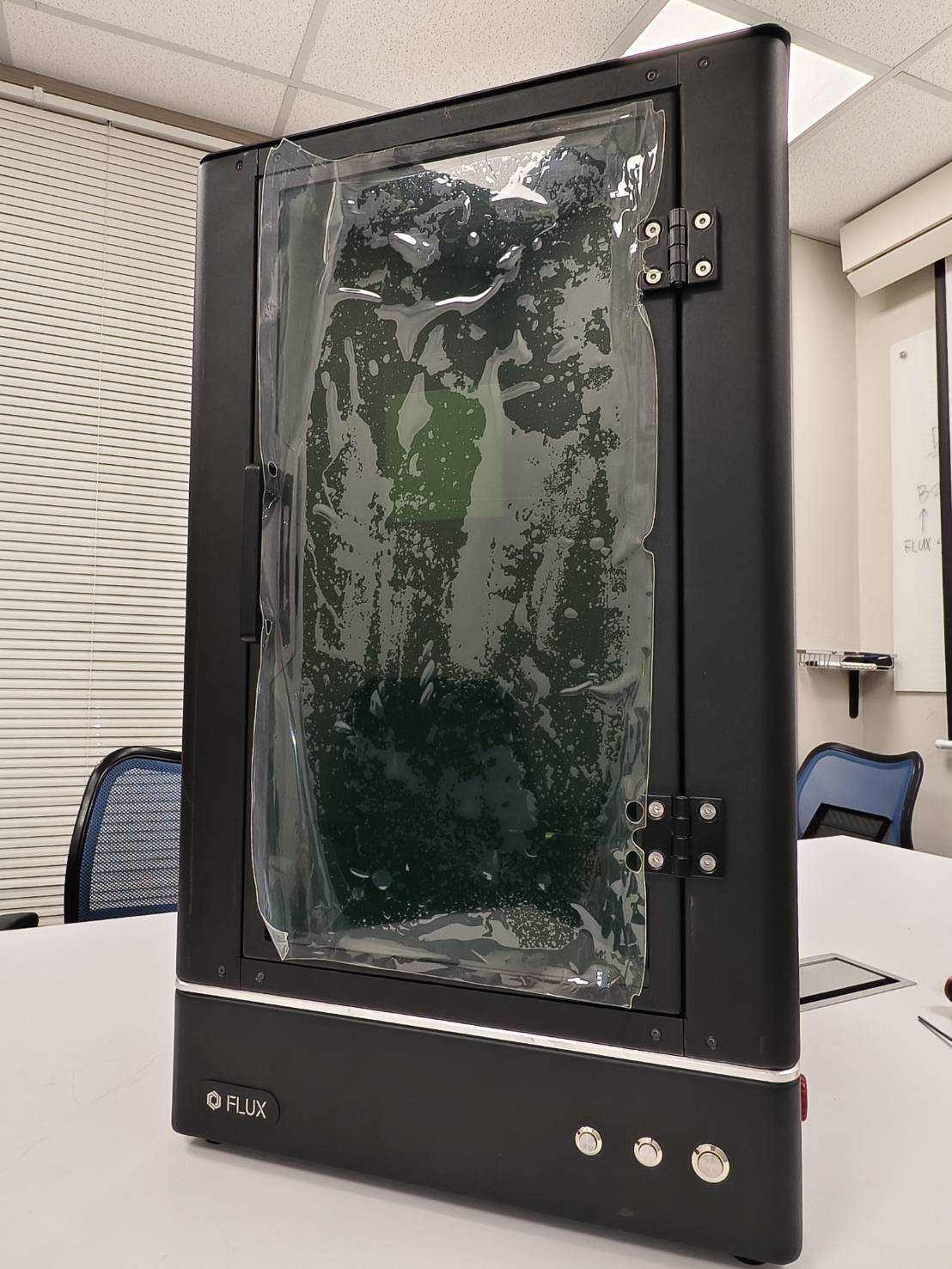

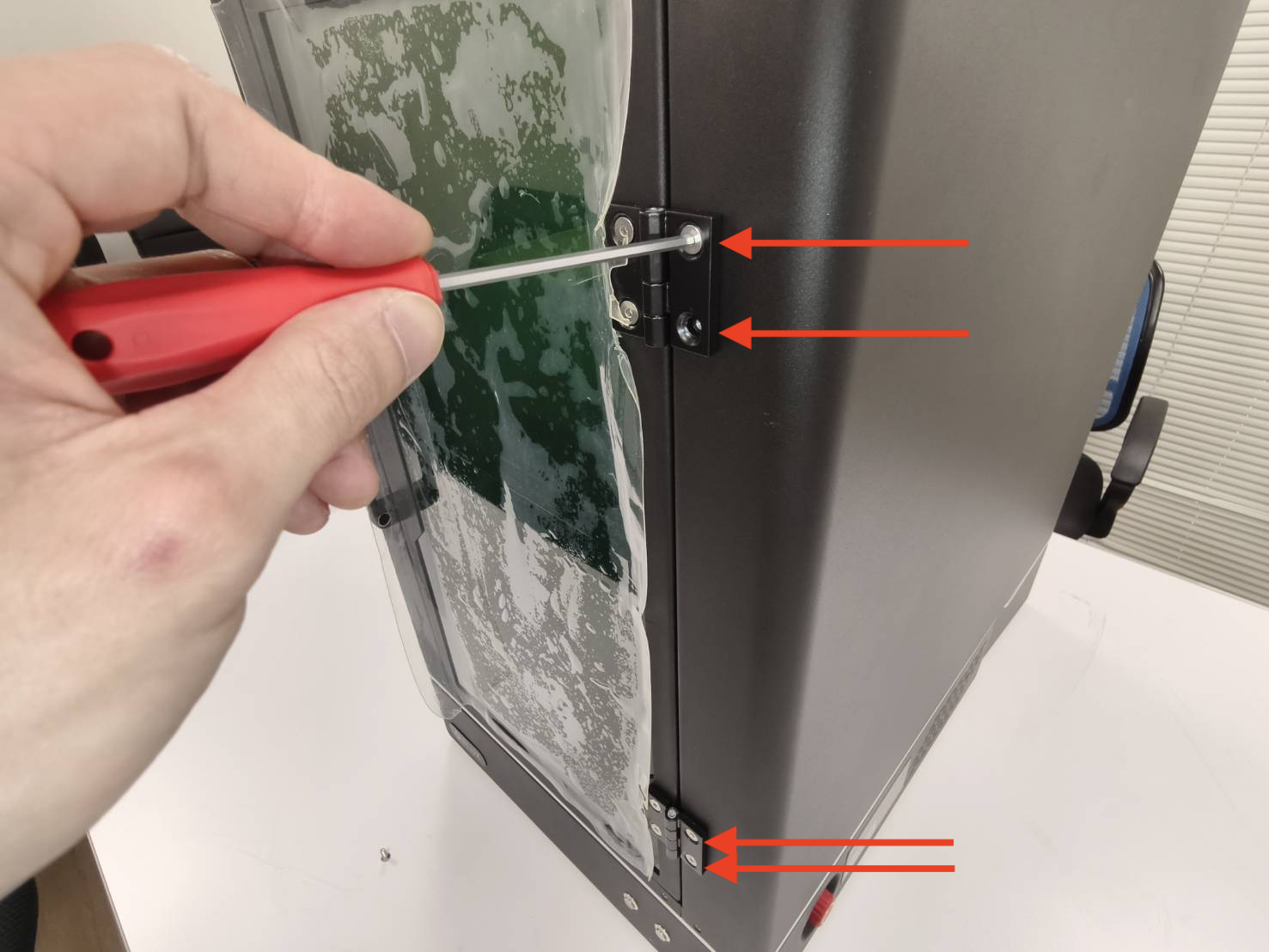

Fixez la porte avant (D).

[S4] [Vis à tête fraisée hexagonale M4*10 (3 mm) x 4 pièces]

Étape 15

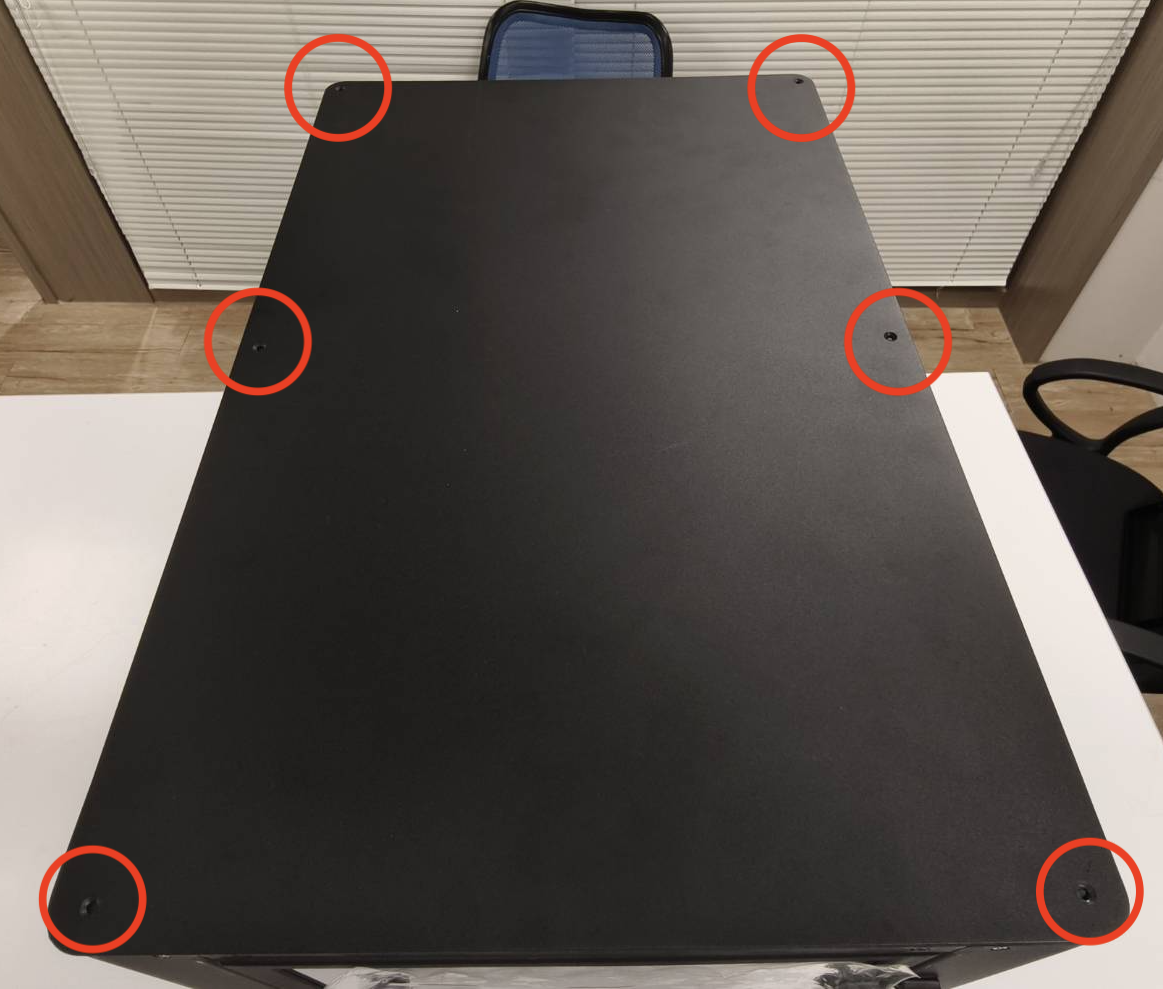

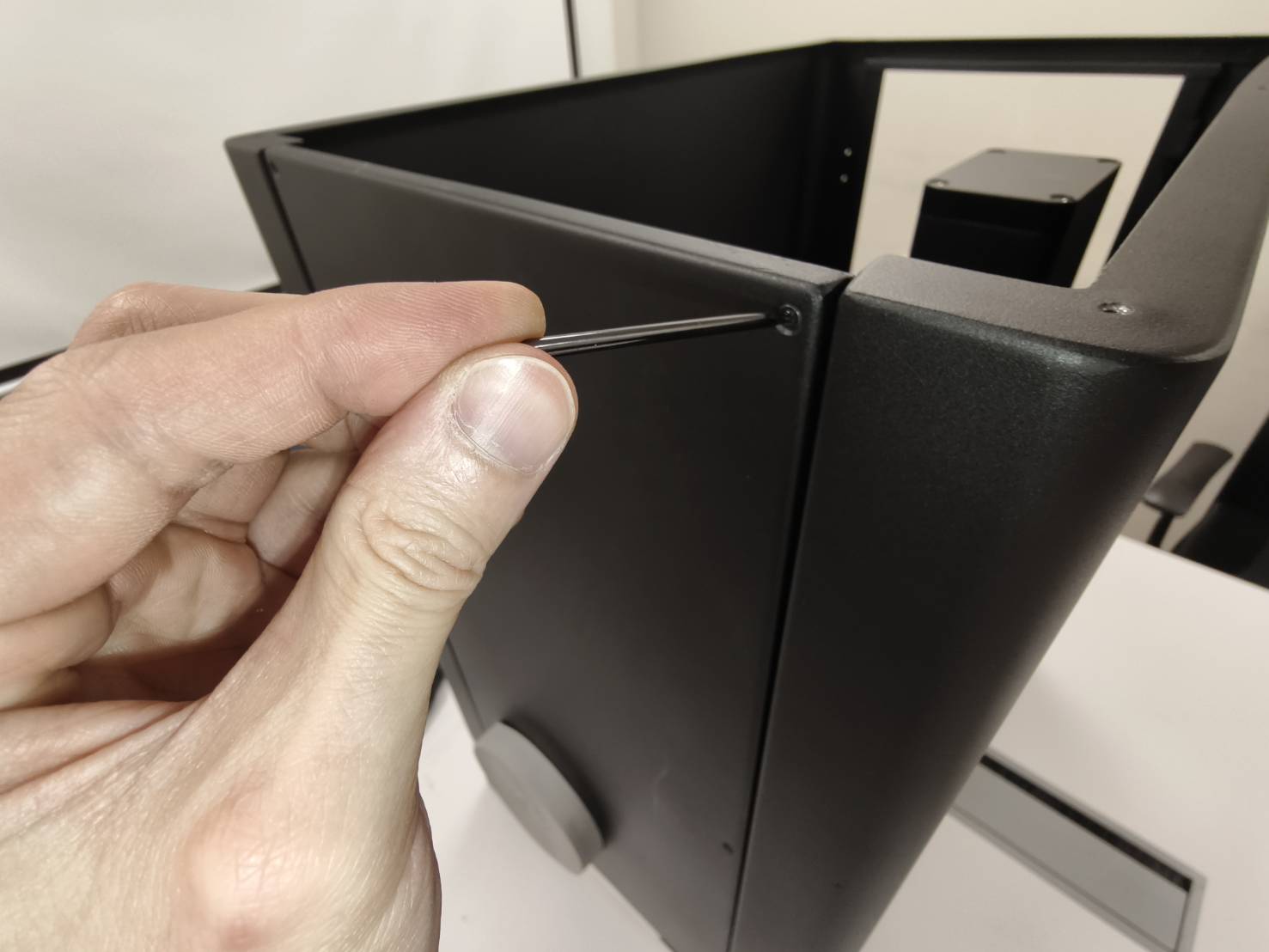

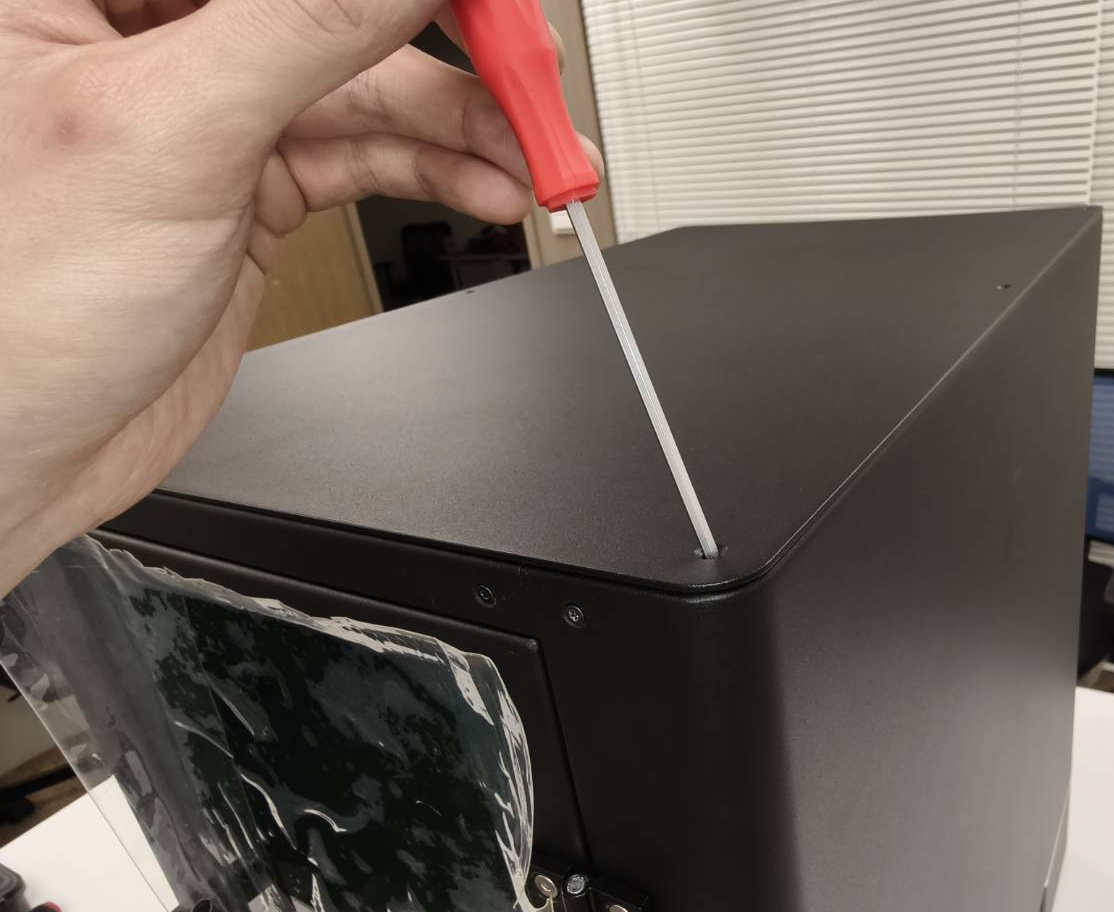

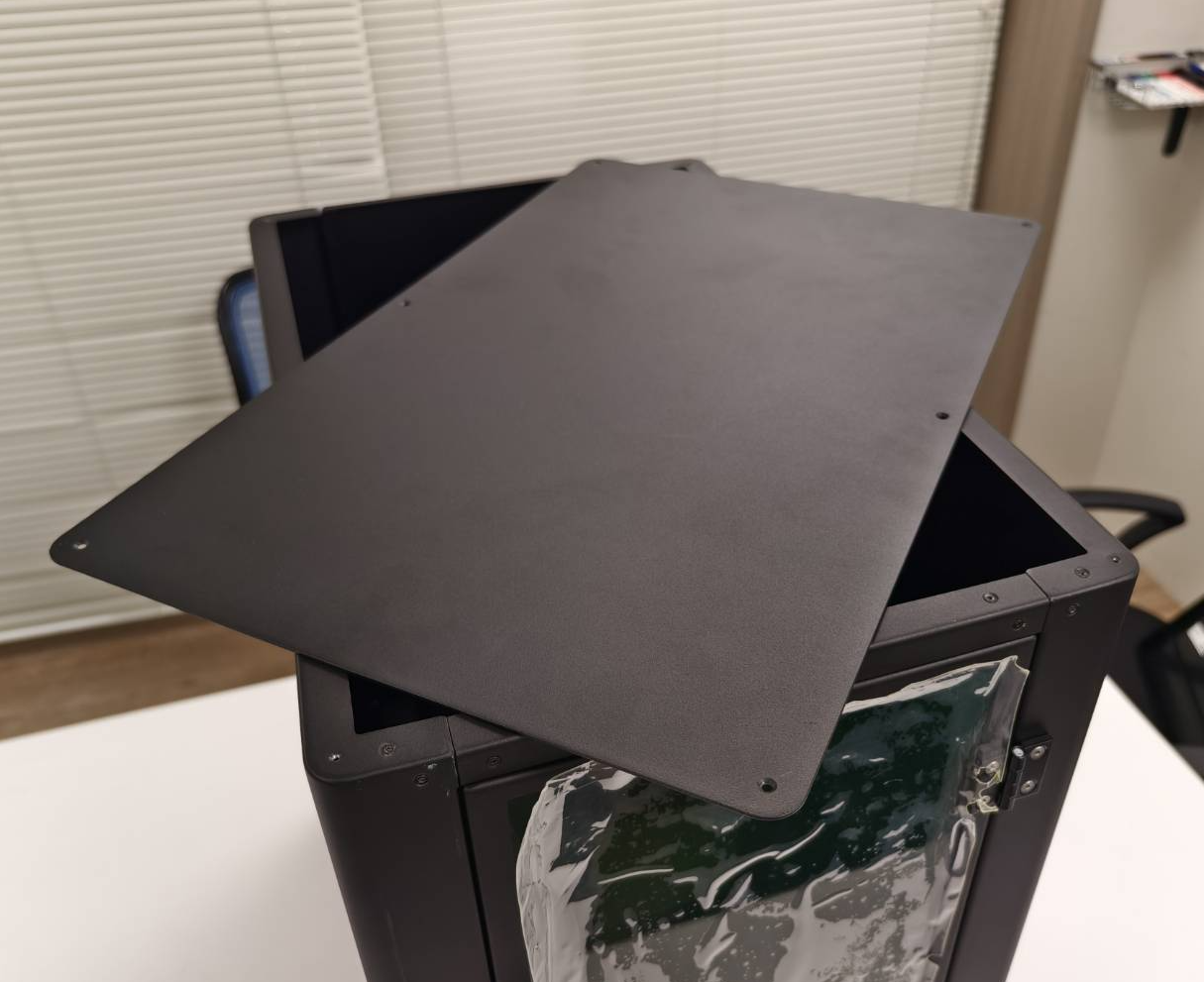

Fixez le capot supérieur (I) sur la machine.

[S2] [Vis à tête plate hexagonale M4*8 x 6 pièces]

Étape 16

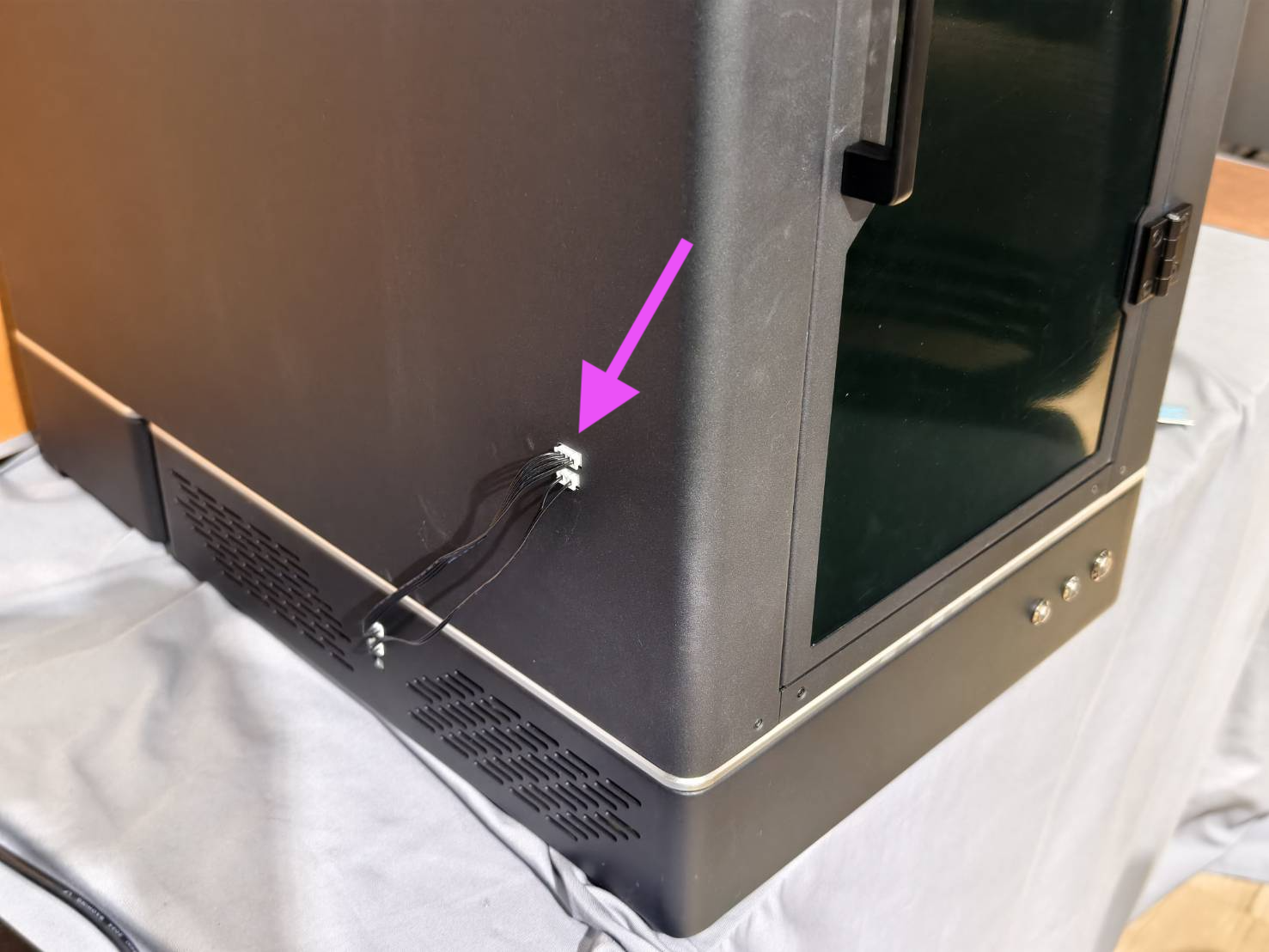

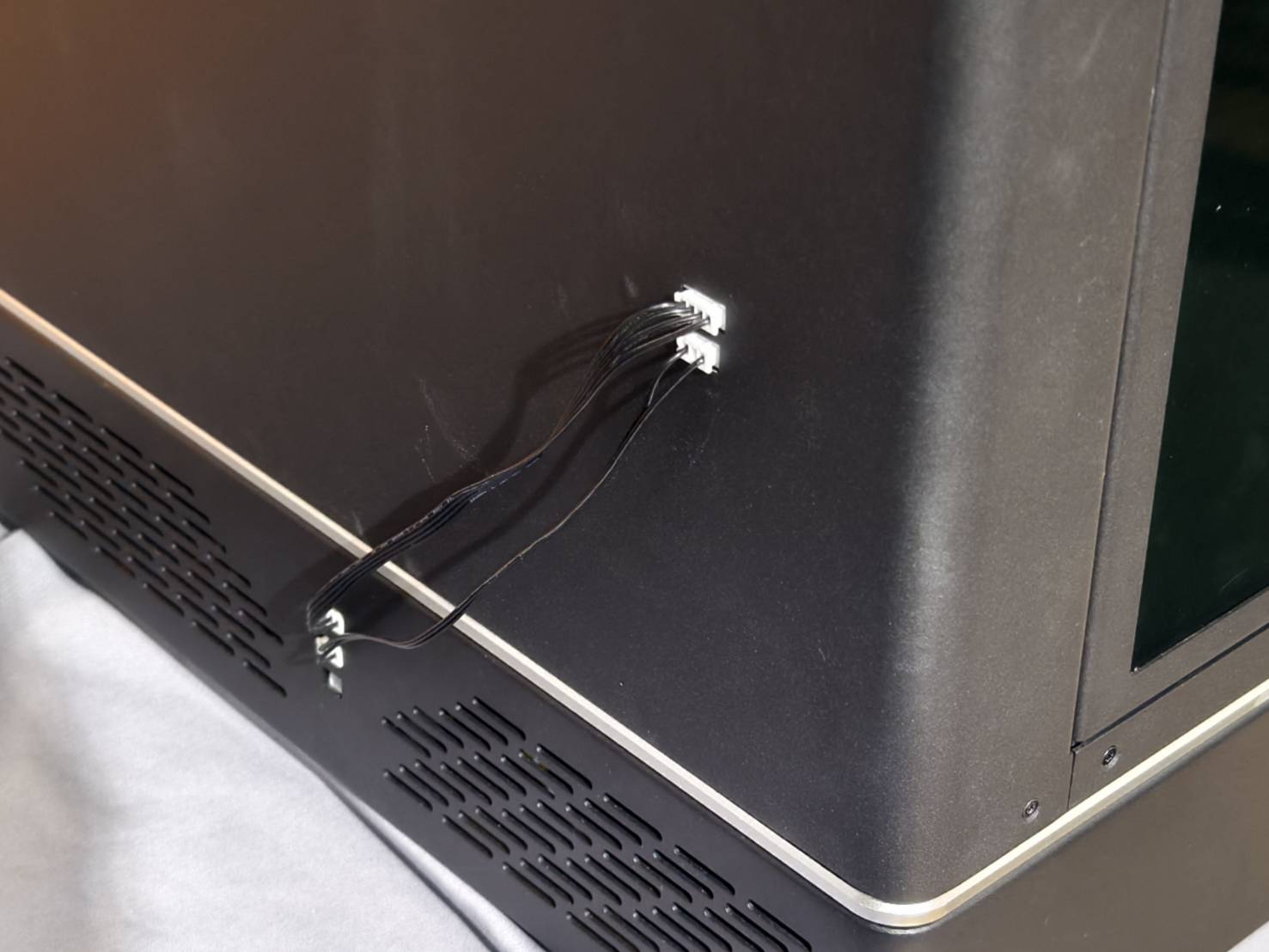

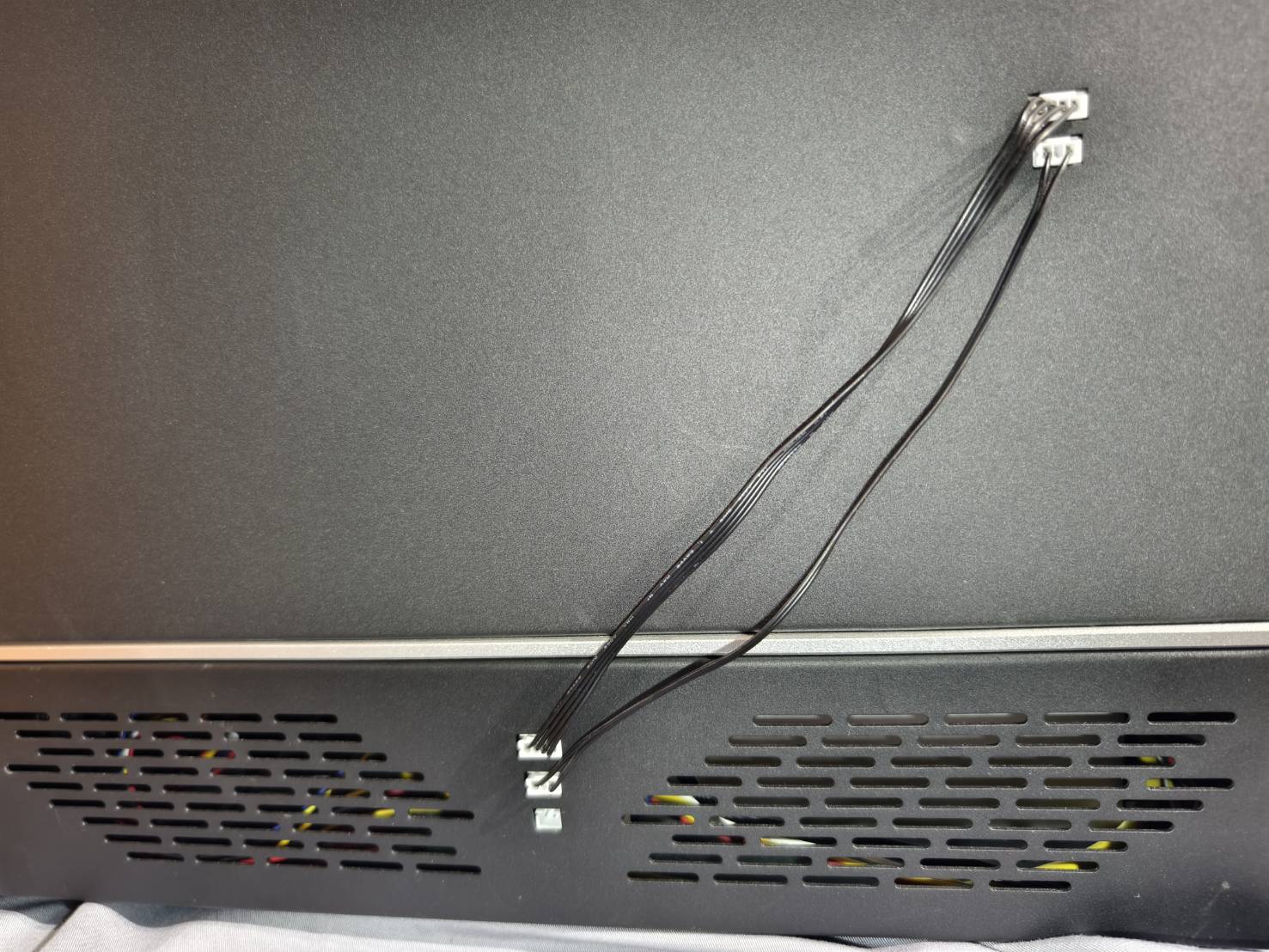

Connectez les deux câbles fournis (J et K) sur le côté gauche de la machine.
