2-4 Calibration de la caméra

⚠︎ Veuillez vous assurer que votre Beam Studio et le firmware de beamo II sont mis à jour vers la dernière version.

Description

Cet article vous guidera dans le processus de calibration de la caméra.


Quand la calibration de la caméra est nécessaire
1. Lors de la première utilisation de la machine.
2. Lorsque la machine a été déplacée.
3. Lorsqu'il y a un écart entre l'aperçu de la caméra et la position réelle de gravure.

Remarque :
La calibration de la caméra est requise pour la première utilisation de la fonction d'aperçu de la caméra.

Étape 1 - Vérifier la version de Beam Studio et du firmware

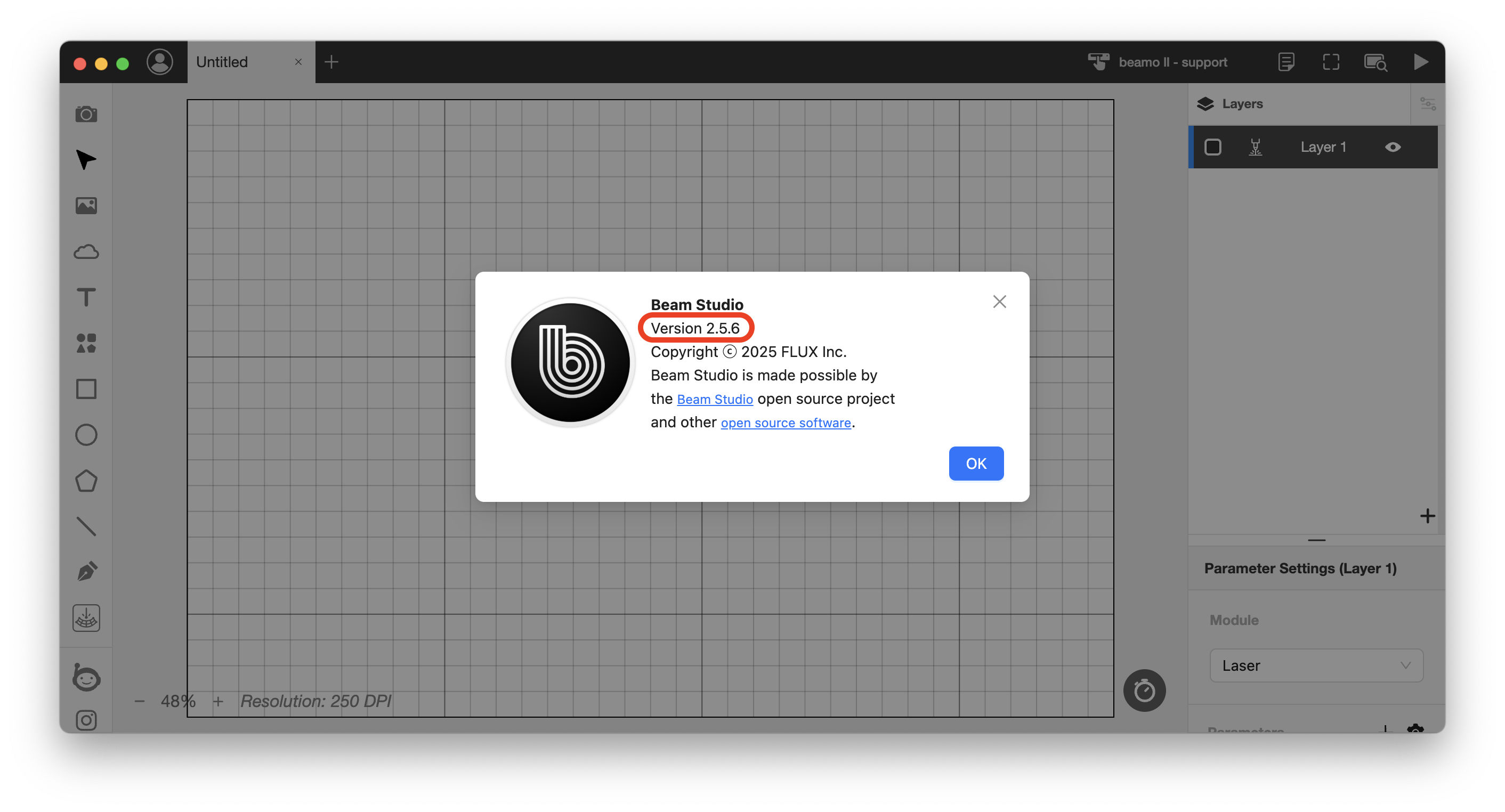

Version logicielle requise : Beam Studio 2.5.11 ou supérieure.

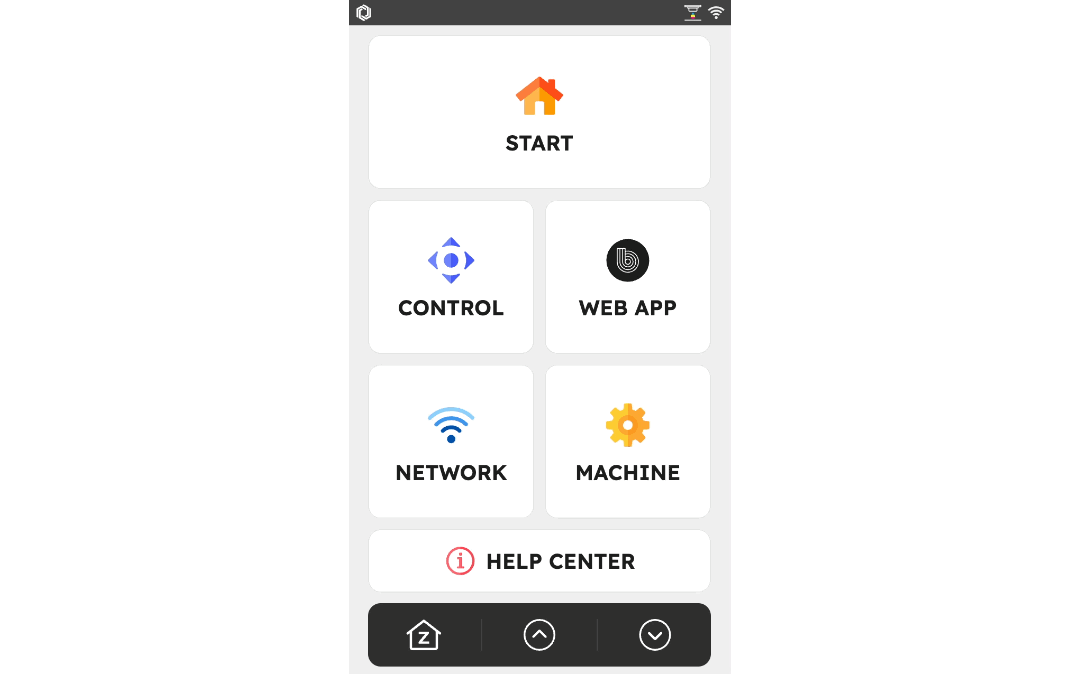

Version du firmware requise : 6.1.6 ou supérieure.

Étape 2 - Préparation

Matériaux à préparer :
Superposez et collez deux feuilles de papier blanc A4 pour créer une surface mesurant environ 19–28 cm de longueur et 31–40 cm de largeur, ou utilisez une planche de bois de couleur claire de la même taille.

Étape 3 - Ajouter un nouveau projet et effectuer la calibration de la caméra

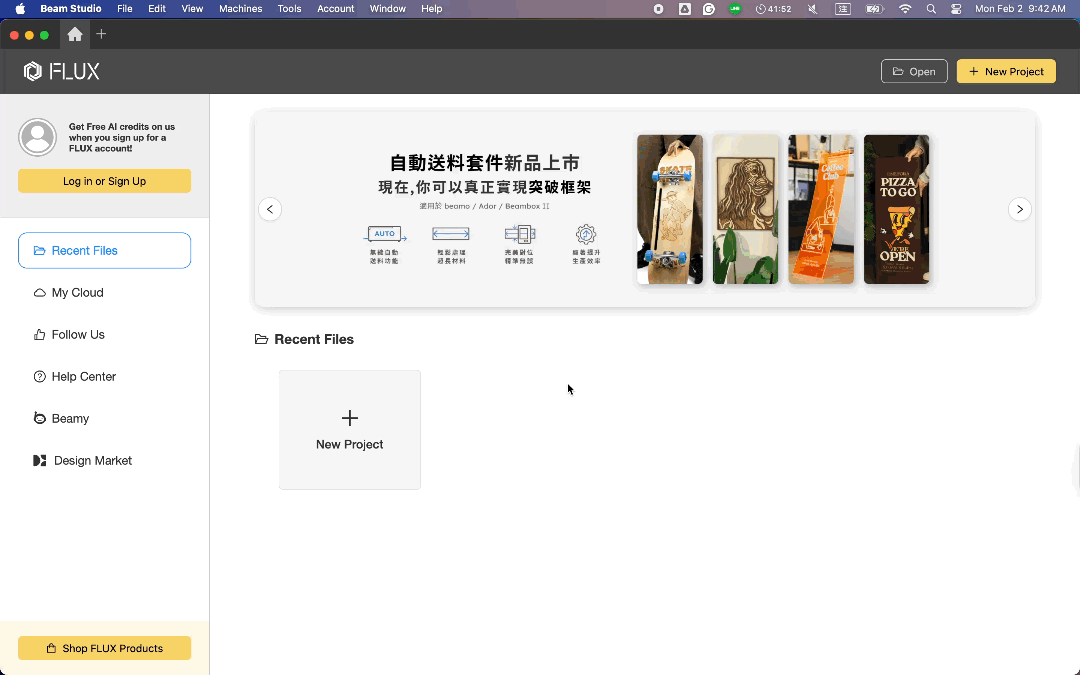

Ajoutez un nouveau projet, sélectionnez le nom de la machine que vous souhaitez utiliser, puis cliquez sur « Calibrer la caméra ».

Étape 4 - Placer le papier blanc

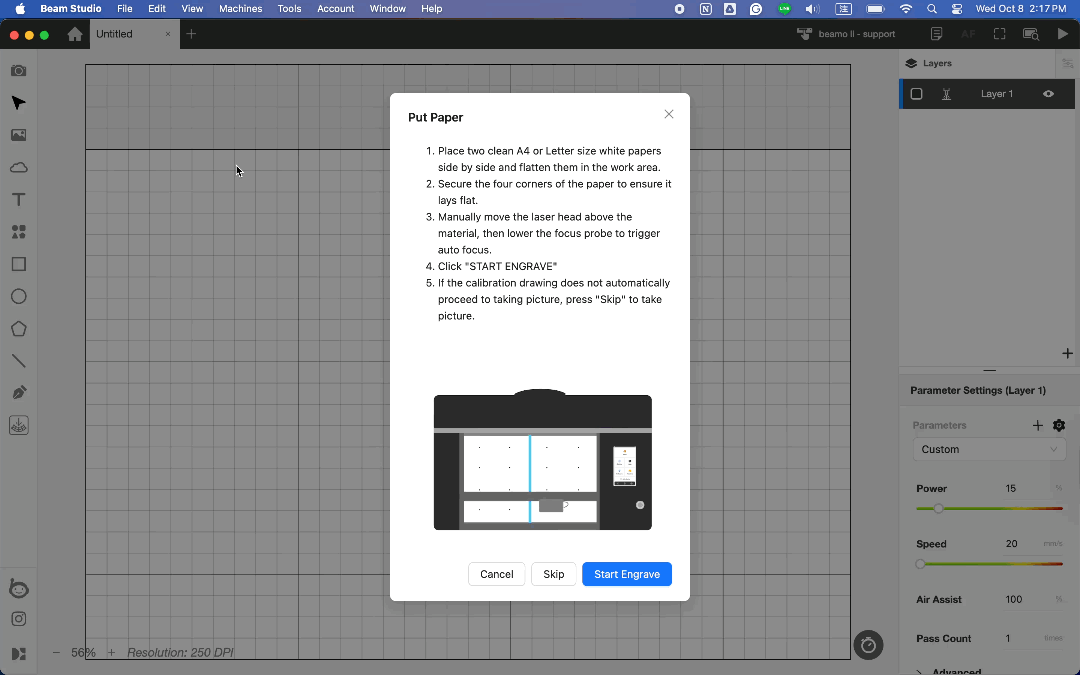

Placez une feuille de papier blanc A4 propre au centre de la zone de travail et fixez-la en collant les quatre coins avec du ruban adhésif.

Étape 5 - Traçage de l'image de calibration

Cliquez sur "DÉMARRER LA GRAVURE" pour tracer l'image de calibration.

Étape 6 - Alignement des points de repère

Effectuez un zoom avant, un zoom arrière et ajustez l'exposition de la photo pour aligner précisément les points de repère rouges avec les huit points tracés.

Étape 7 - Vérification des résultats de calibration

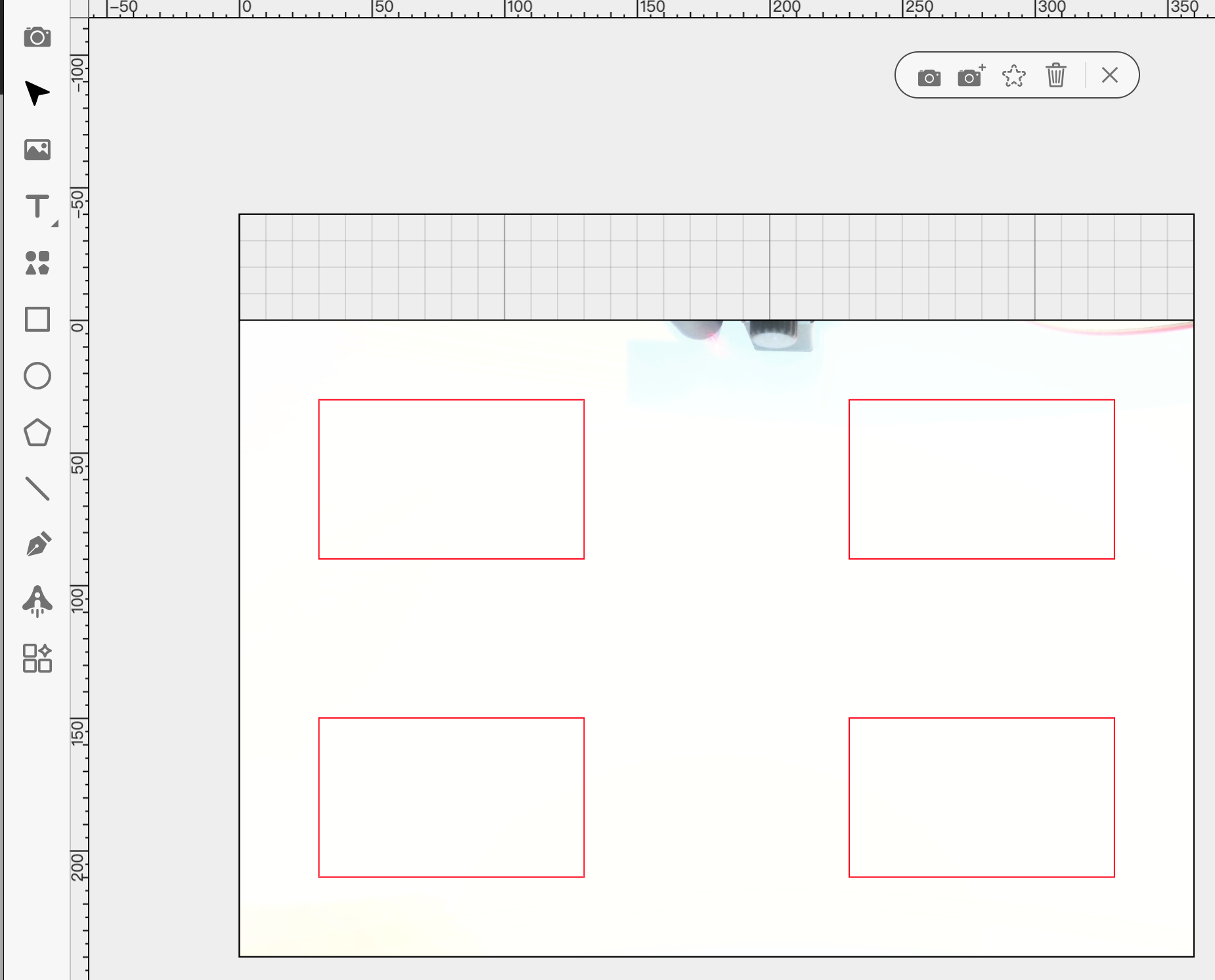

Veuillez tracer quatre rectangles selon les paramètres suivants et vérifiez que les quatre côtés de chaque rectangle sont parfaitement alignés avec les points de marquage laser.

Positions et dimensions :

1. X = 30 mm, Y = 30 mm, L = 100 mm, H = 60 mm
2. X = 230 mm, Y = 30 mm, L = 100 mm, H = 60 mm
3. X = 30 mm, Y = 150 mm, L = 100 mm, H = 60 mm
4. X = 230 mm, Y = 150 mm, L = 100 mm, H = 60 mm

Si les rectangles ne sont pas correctement alignés avec les points de marquage, veuillez refaire la mise au point en ajustant la hauteur du matériau et effectuer à nouveau la calibration de la caméra pour rétablir la précision du positionnement.

#END
