Description

Cet article fournit un guide étape par étape pour l'installation de l'accessoire Base d'extension beamo II.
Veuillez suivre les instructions ci-dessous pour le processus d'installation.

Les informations relatives à la hauteur du matériau pour le placement sur la Base d'extension sont les suivantes :

Sans nid d'abeille
Emplacement 1	23 ~ 50 mm
Emplacement 2	51 ~ 58 mm
Emplacement 3	81 ~ 110 mm
Emplacement 4	111 ~ 140 mm
Sans tiroir	141 ~ 155 mm

Avec nid d'abeilles
Emplacement 1	0 ~ 27 mm
Emplacement 2	28 ~ 57 mm
Emplacement 3	58 ~ 87 mm
Emplacement 4	88 ~ 117 mm
Sans tiroir	118 ~ 132 mm

Déballage :

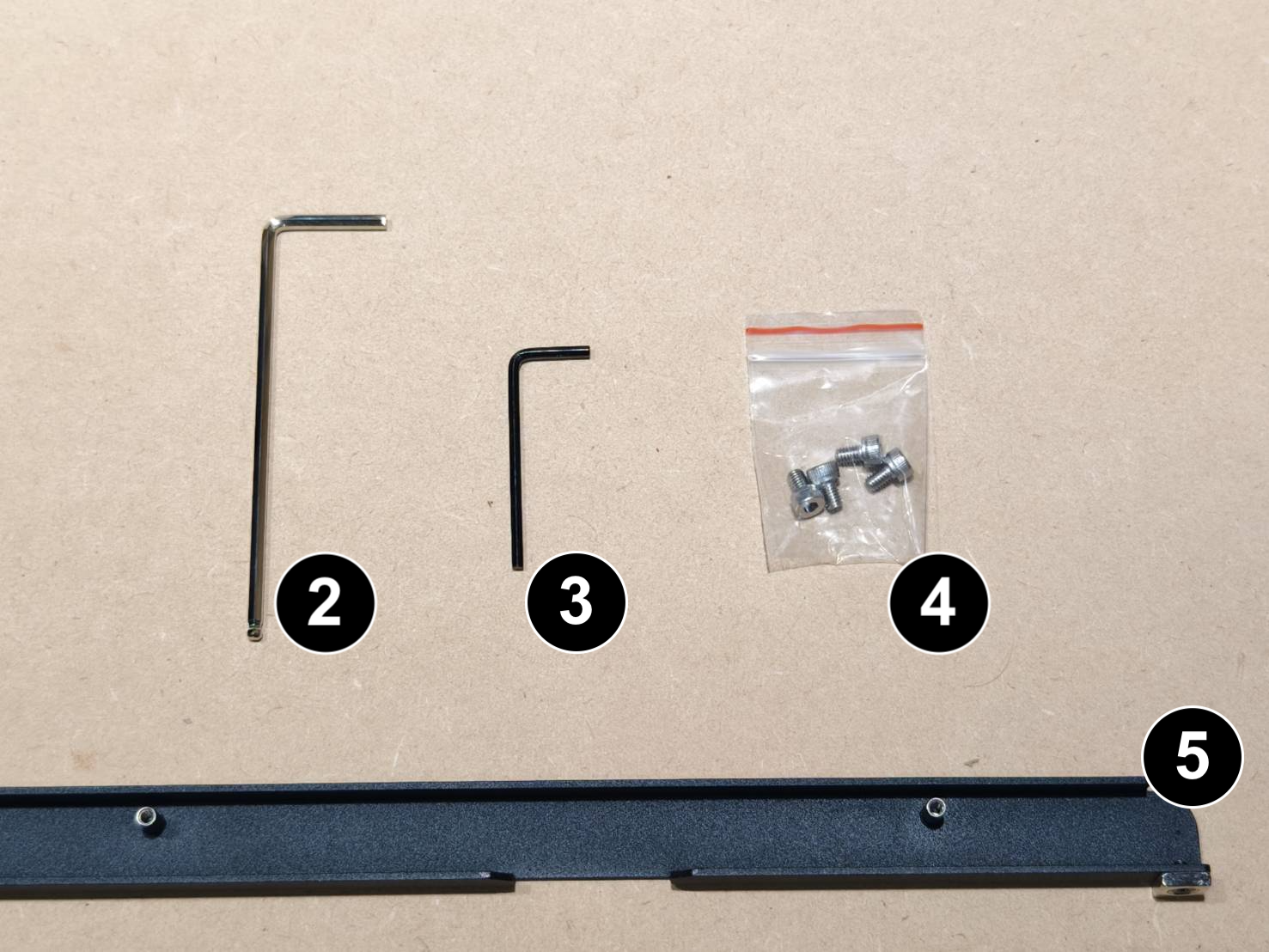

#	Article	Qté

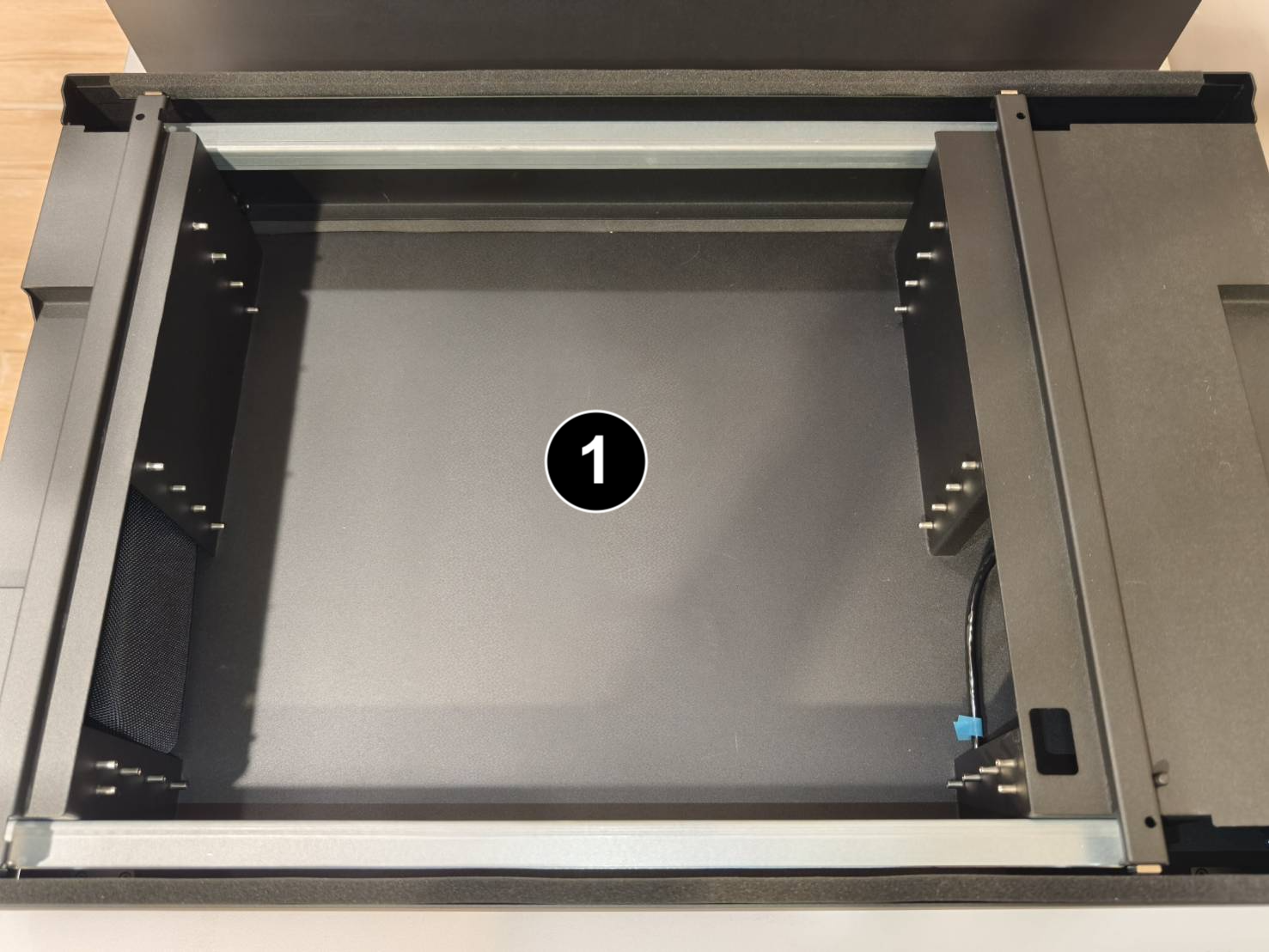

1	Base d'extension	1 pc
2	Clé Allen de 3 mm	2 pcs
3	Clé Allen de 2,5 mm	1 pc
4	Vis à six pans	4 pcs
5	Poignée de tiroir	1 pc

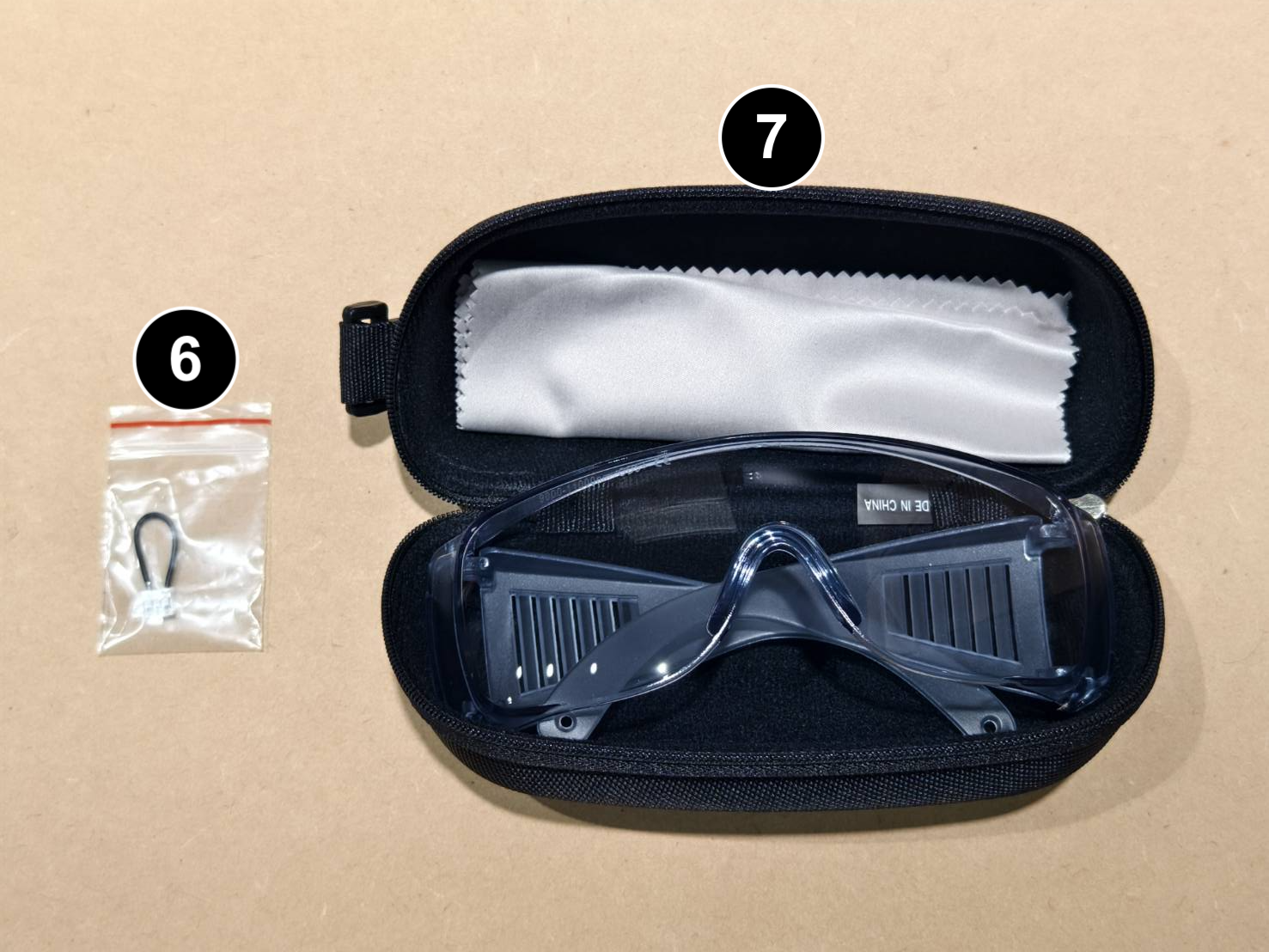

6	Cavalier (Il sera utilisé pour l'accessoire d'alimentation automatique ou toute application nécessitant l'ouverture des capots avant et arrière de la base d'extension.)	1 pc
7	Lunettes de protection	1 pc

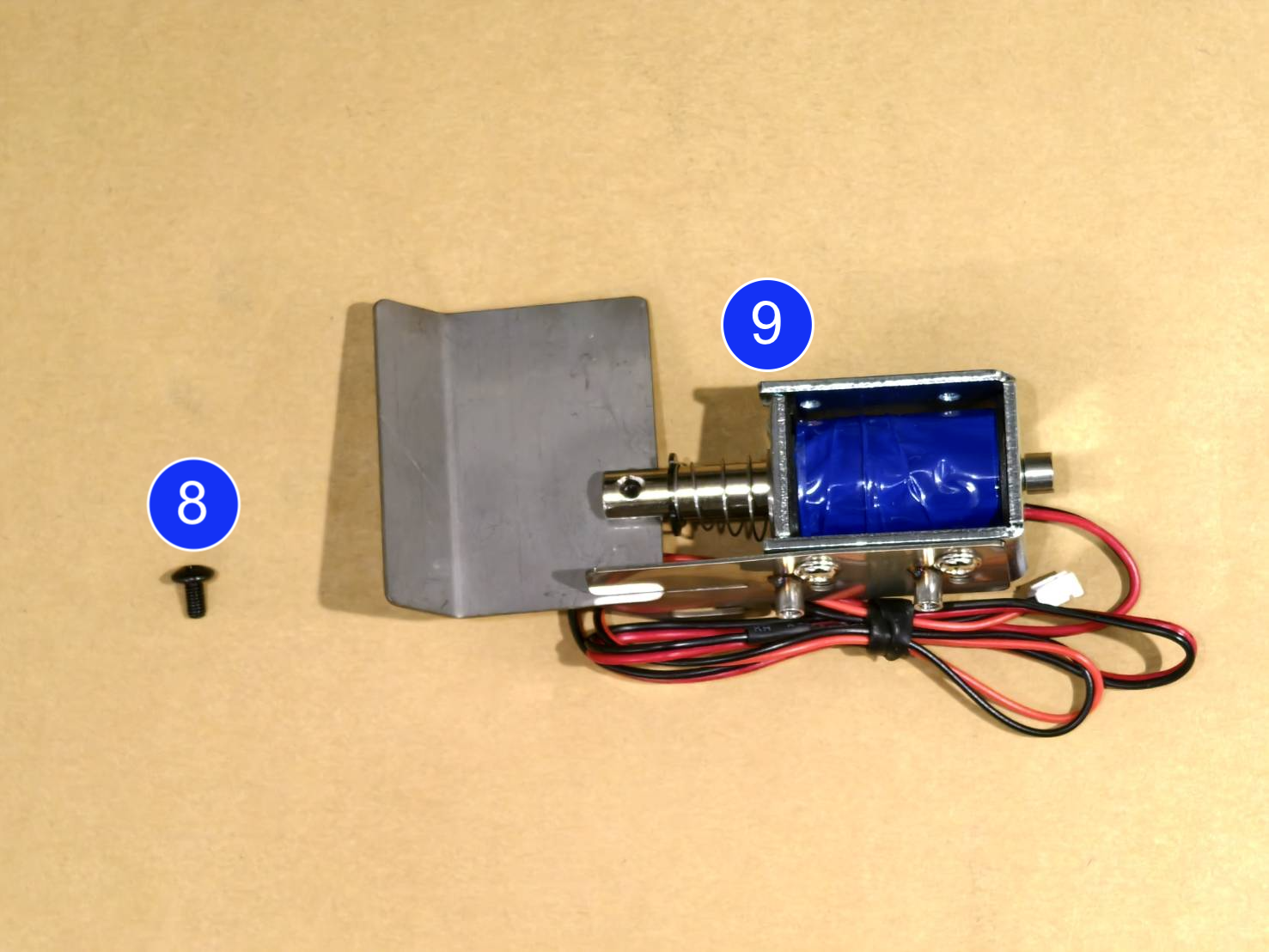

8	Vis cruciforme (Pour les pays/régions exigeant un contrôle de sécurité pour les lasers de classe 4)	1 pc
9	Accessoire obturateur laser (Pour les pays/régions exigeant un contrôle de sécurité pour les lasers de classe 4)	1 pc

Outils

#	Article	Qté

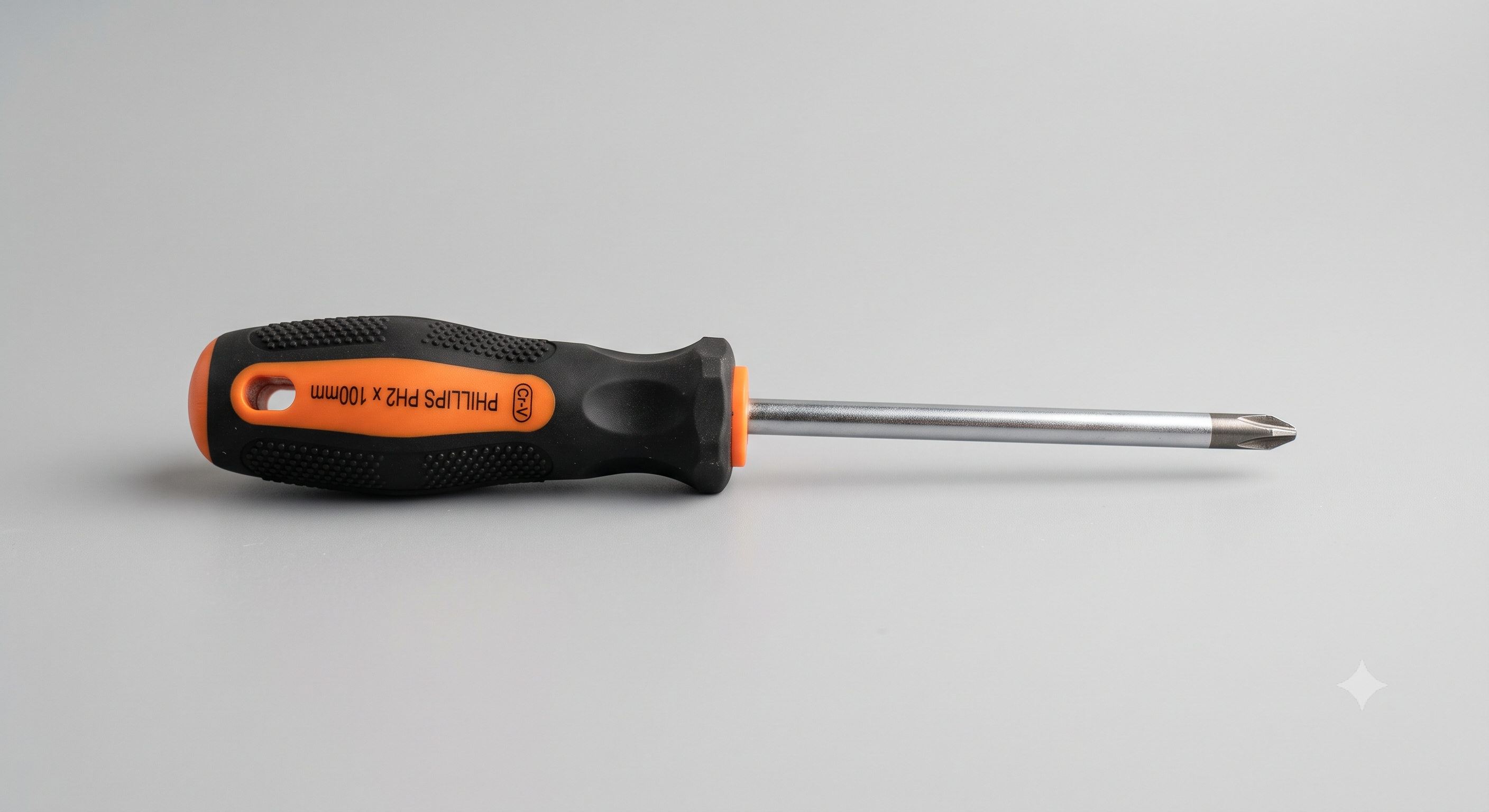

1	Tournevis cruciforme (Optionnel pour l'utilisation de l'obturateur laser)	1 pc

Étape 1

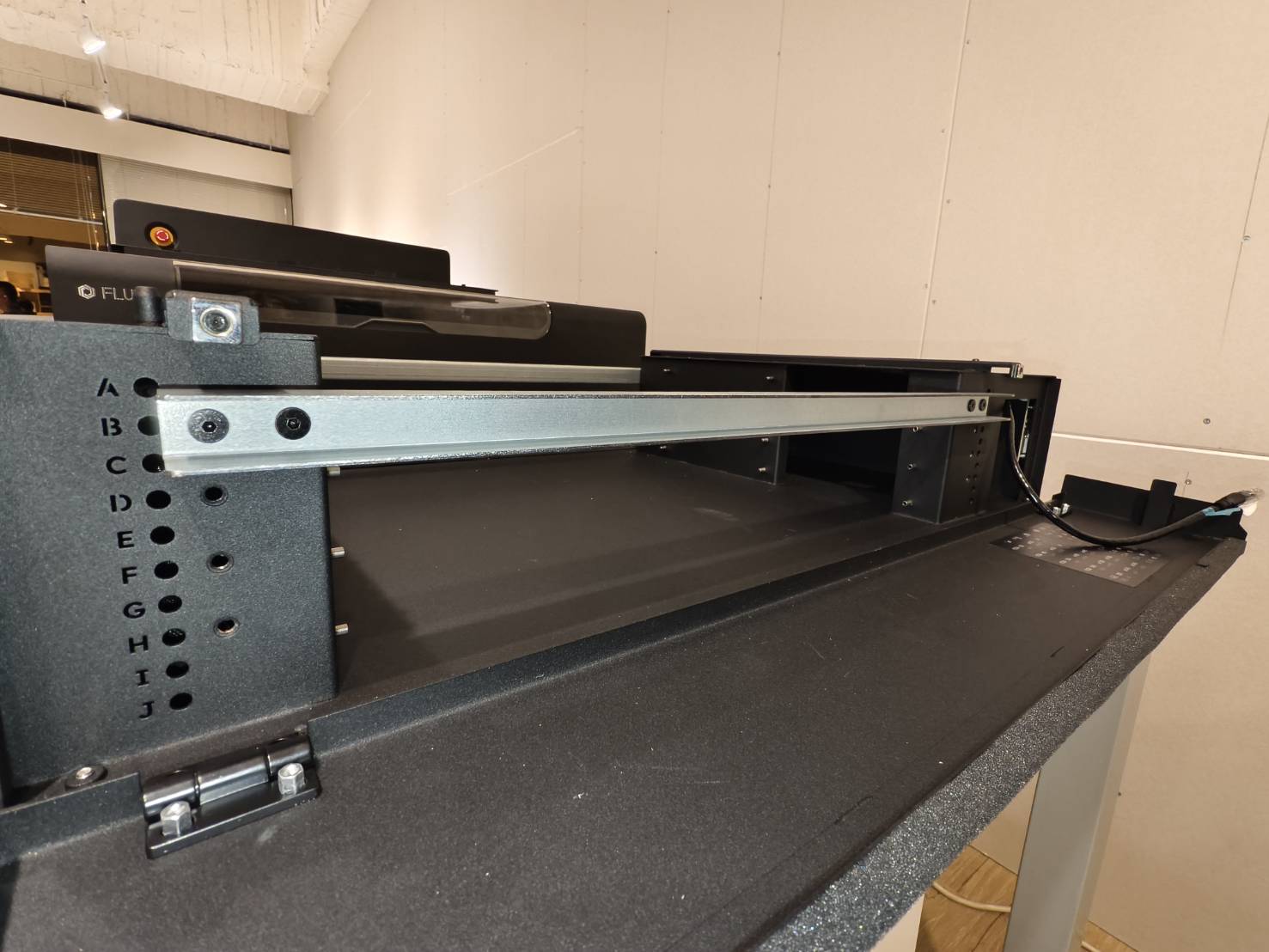

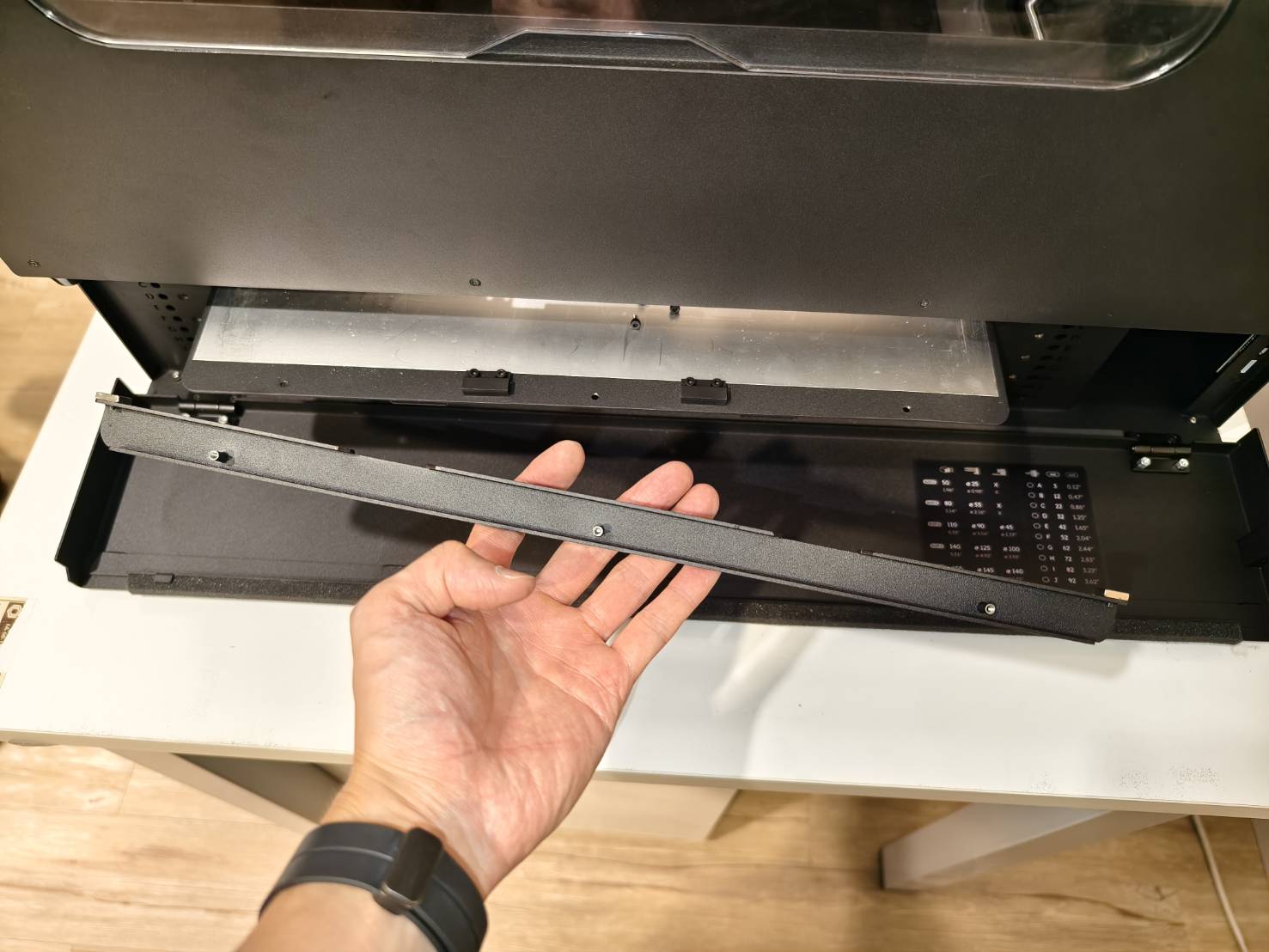

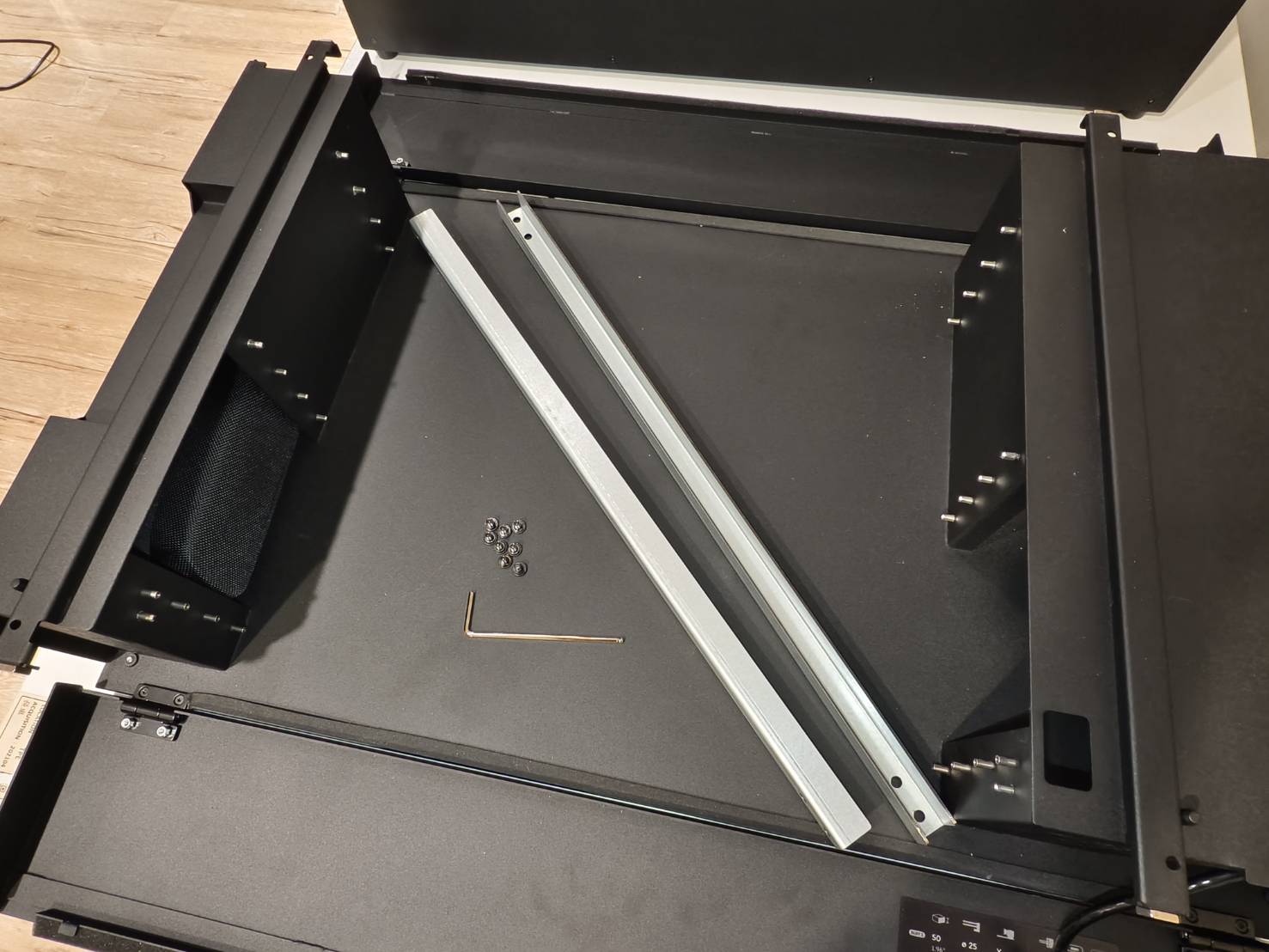

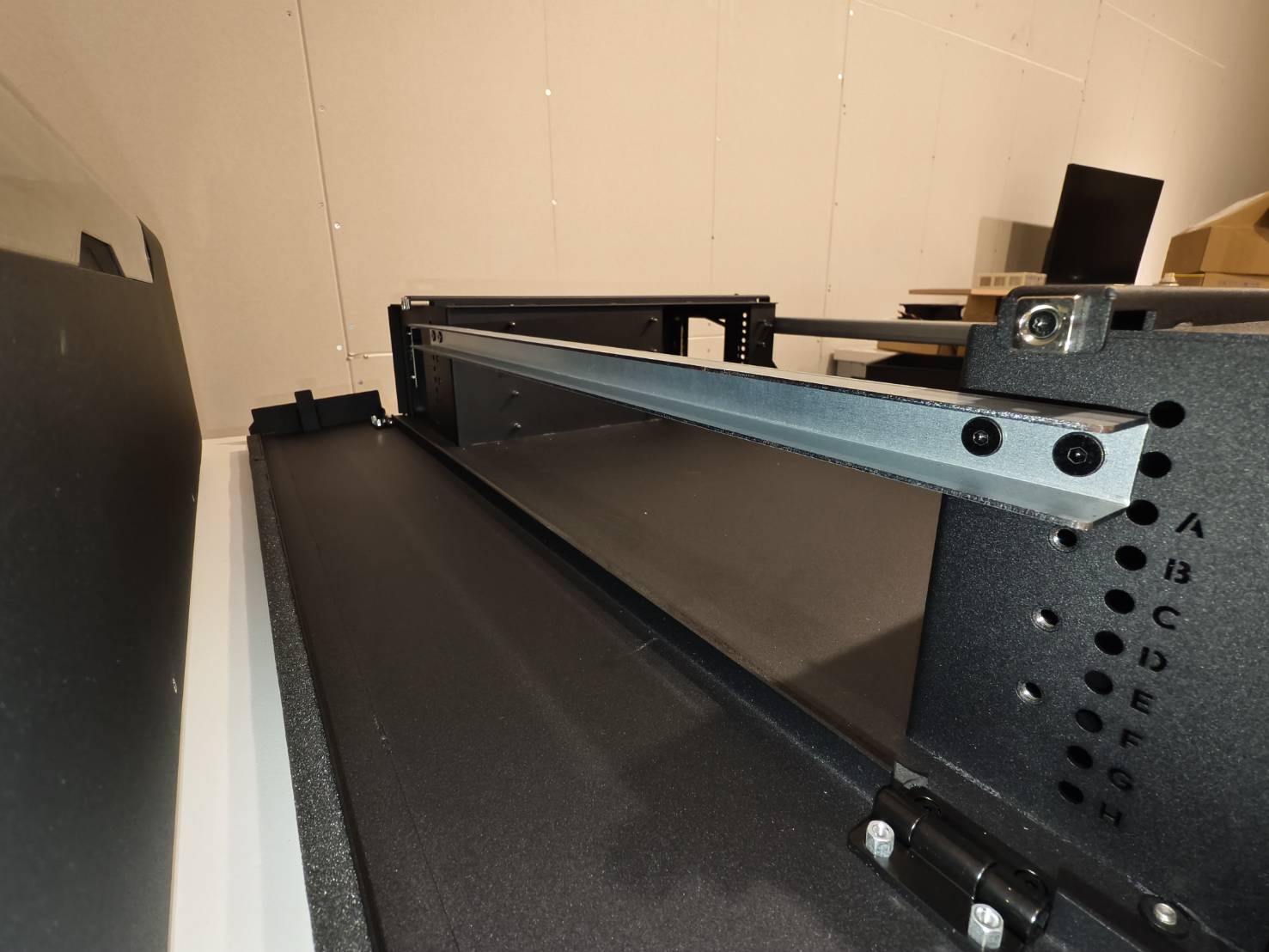

Ouvrez les capots avant et arrière de la base pour retirer les fixations métalliques.

Étape 2

Placez la machine sur la base d'extension. Il est recommandé que deux personnes effectuent cette opération.

Étape 3

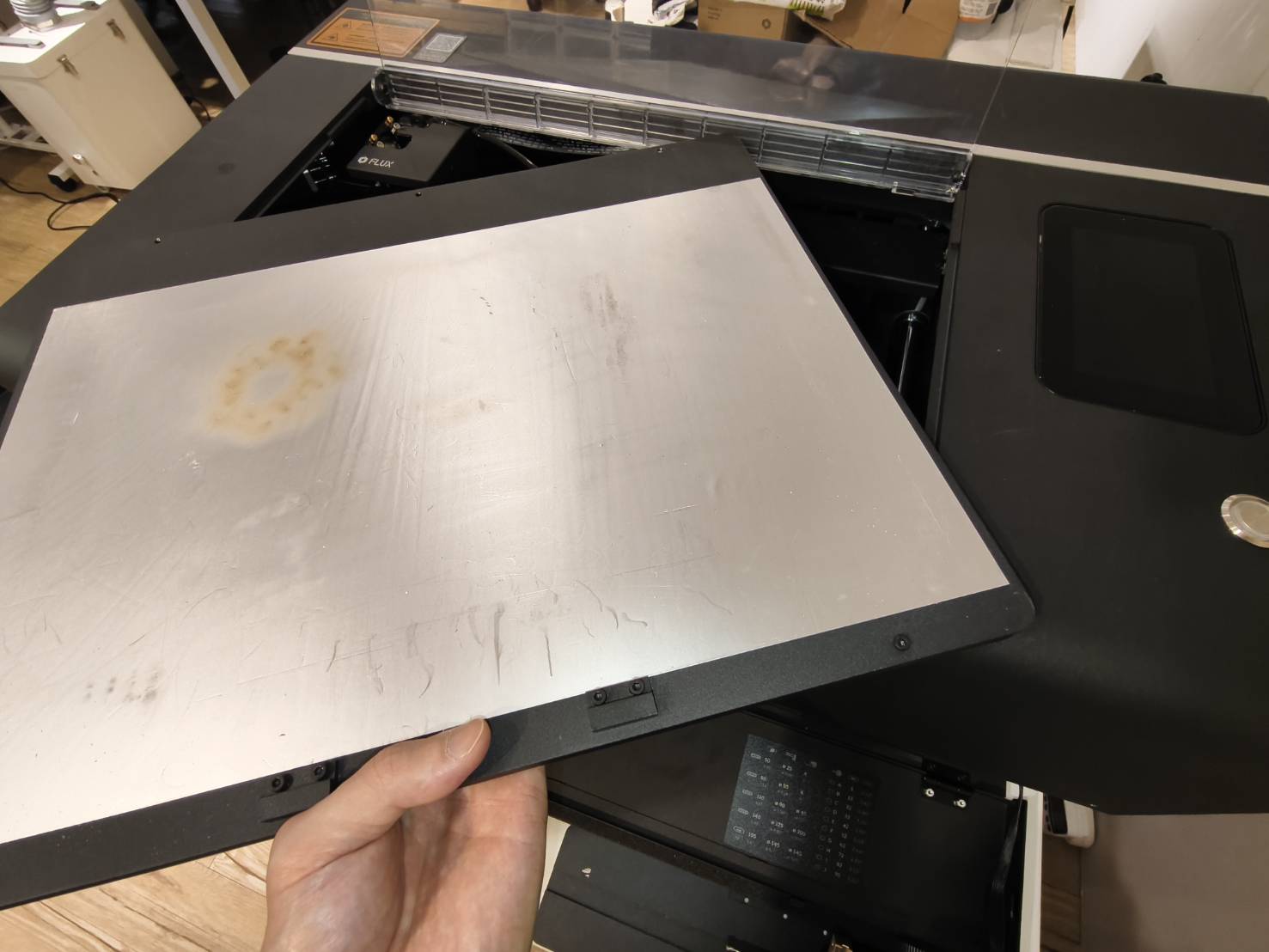

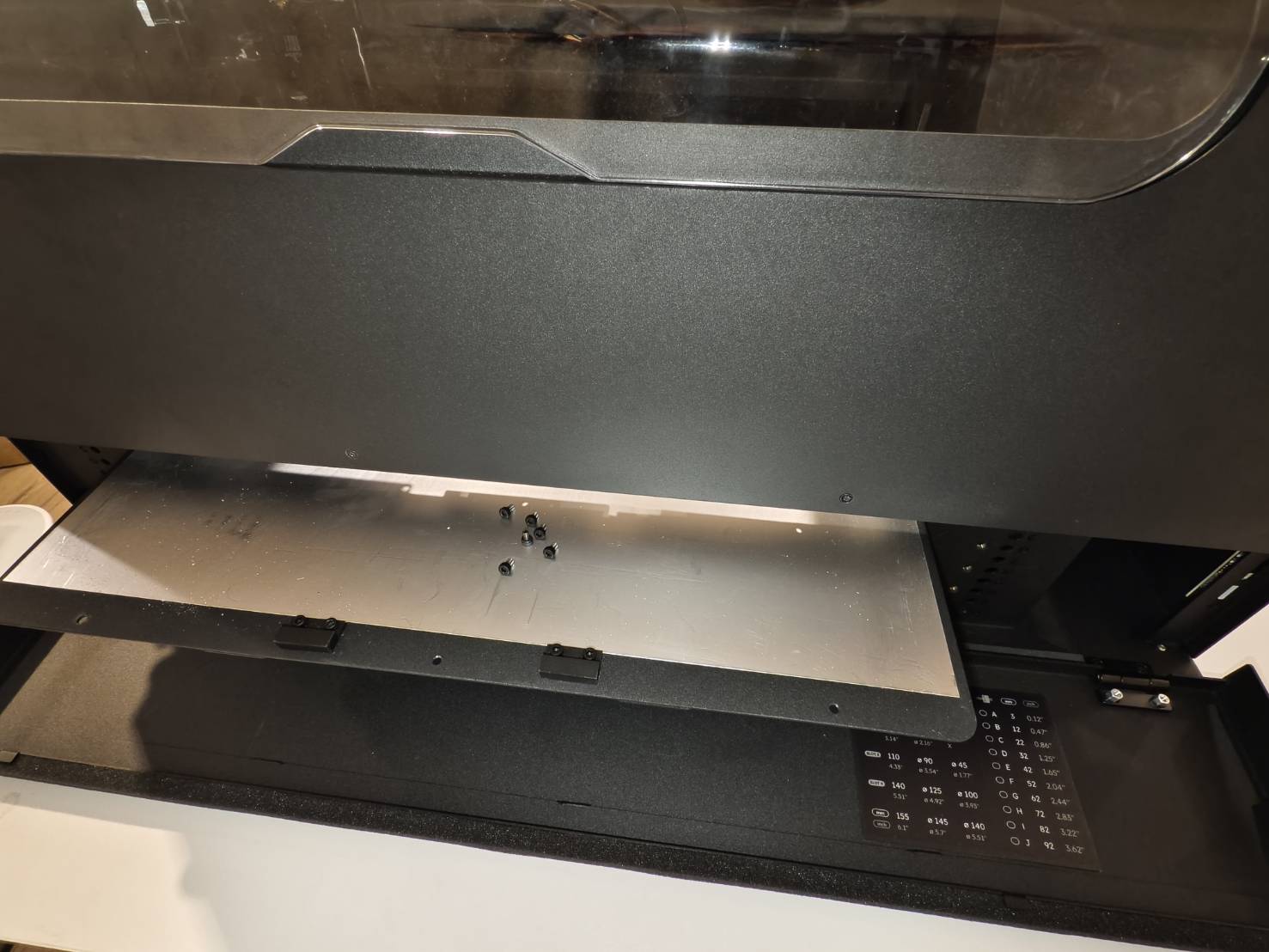

Retirez les six vis de la plaque inférieure de la machine, puis retirez la plaque inférieure.
Veuillez conserver les vis en lieu sûr pour une utilisation ultérieure.

Étape 4

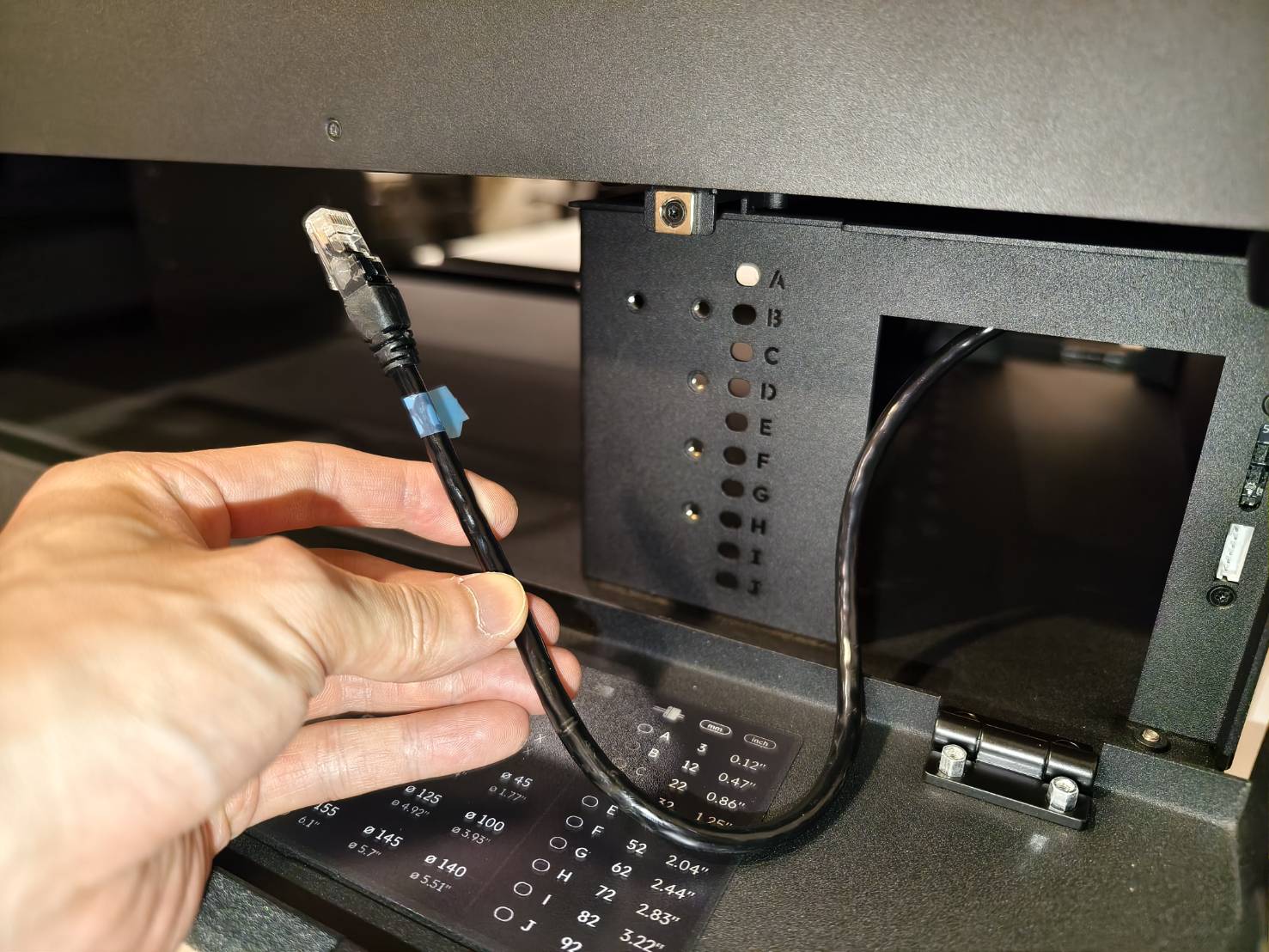

Localisez le câble RJ45 dans la base d'extension.

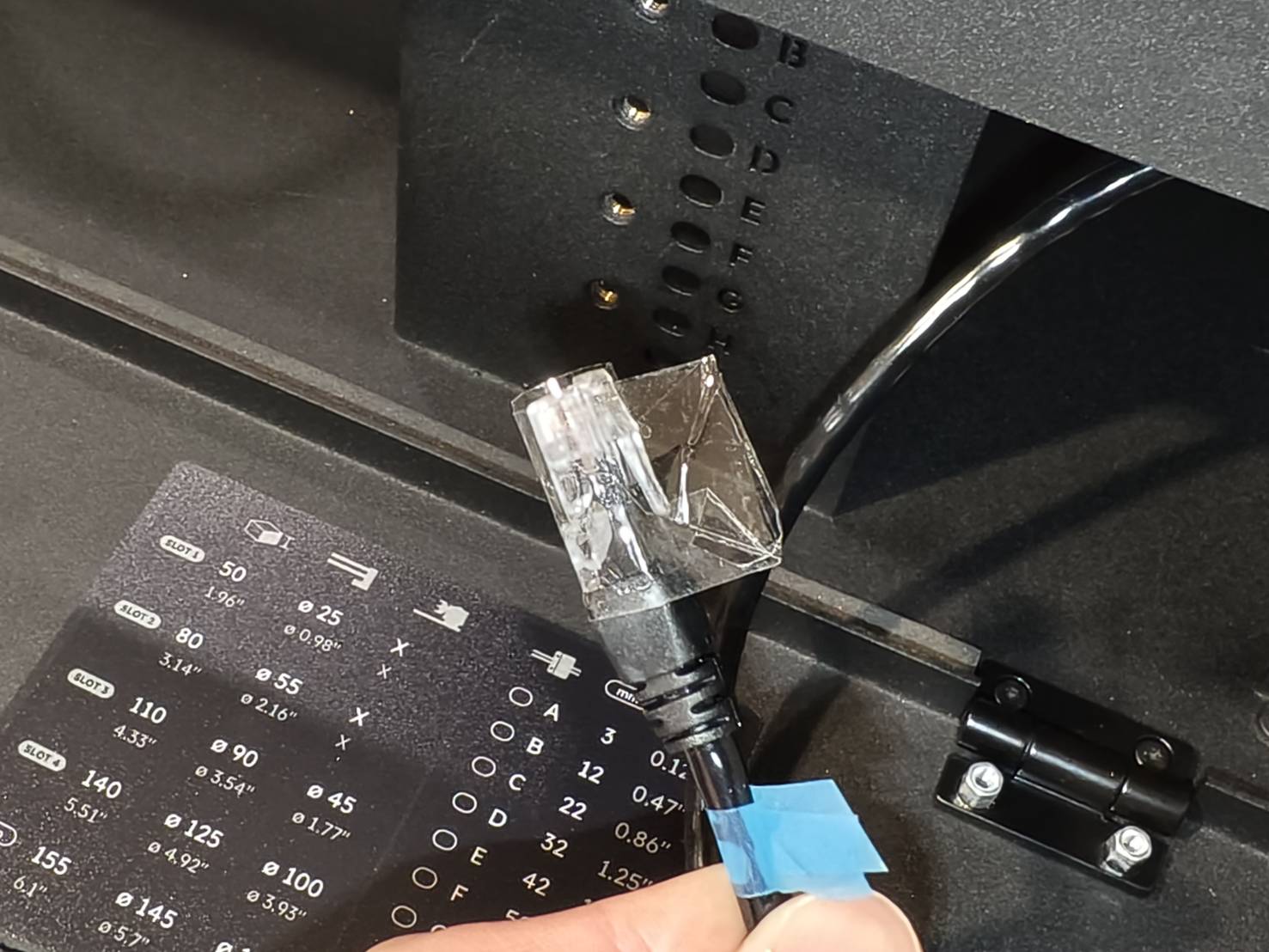

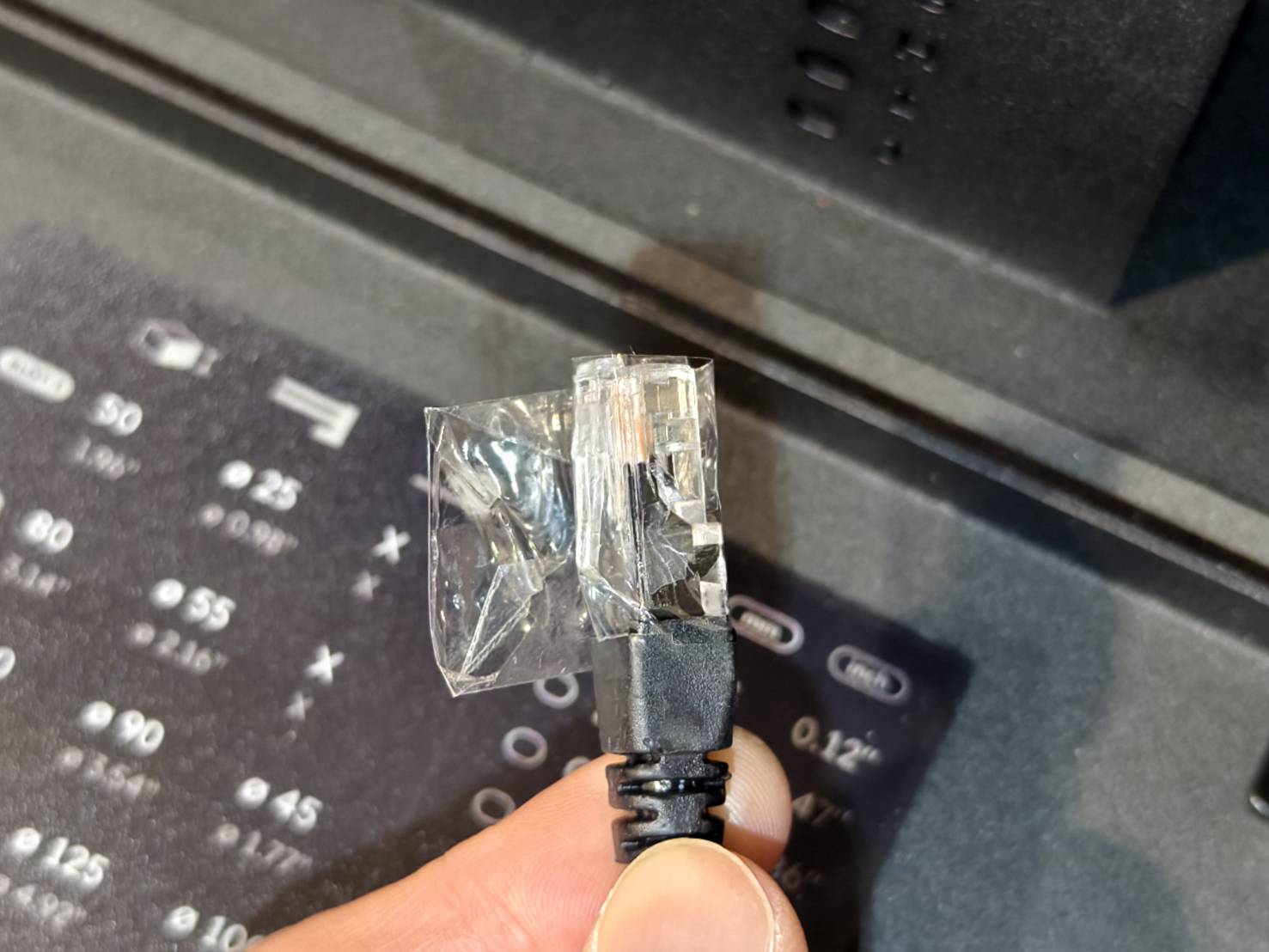

Utilisez du ruban adhésif pour envelopper la tête du câble RJ45. L'objectif est de protéger le clip contre les dommages.

Étape 5

Faites passer le câble RJ45 à travers l'orifice situé à l'intérieur de la base et de la machine.
Le câble RJ45 doit se trouver du côté du châssis, c'est-à-dire à l'extérieur de l'arbre argenté.

Étape 6

Retirez le ruban adhésif et branchez le câble RJ45 dans la prise située à l'intérieur de la machine.

Étape 7

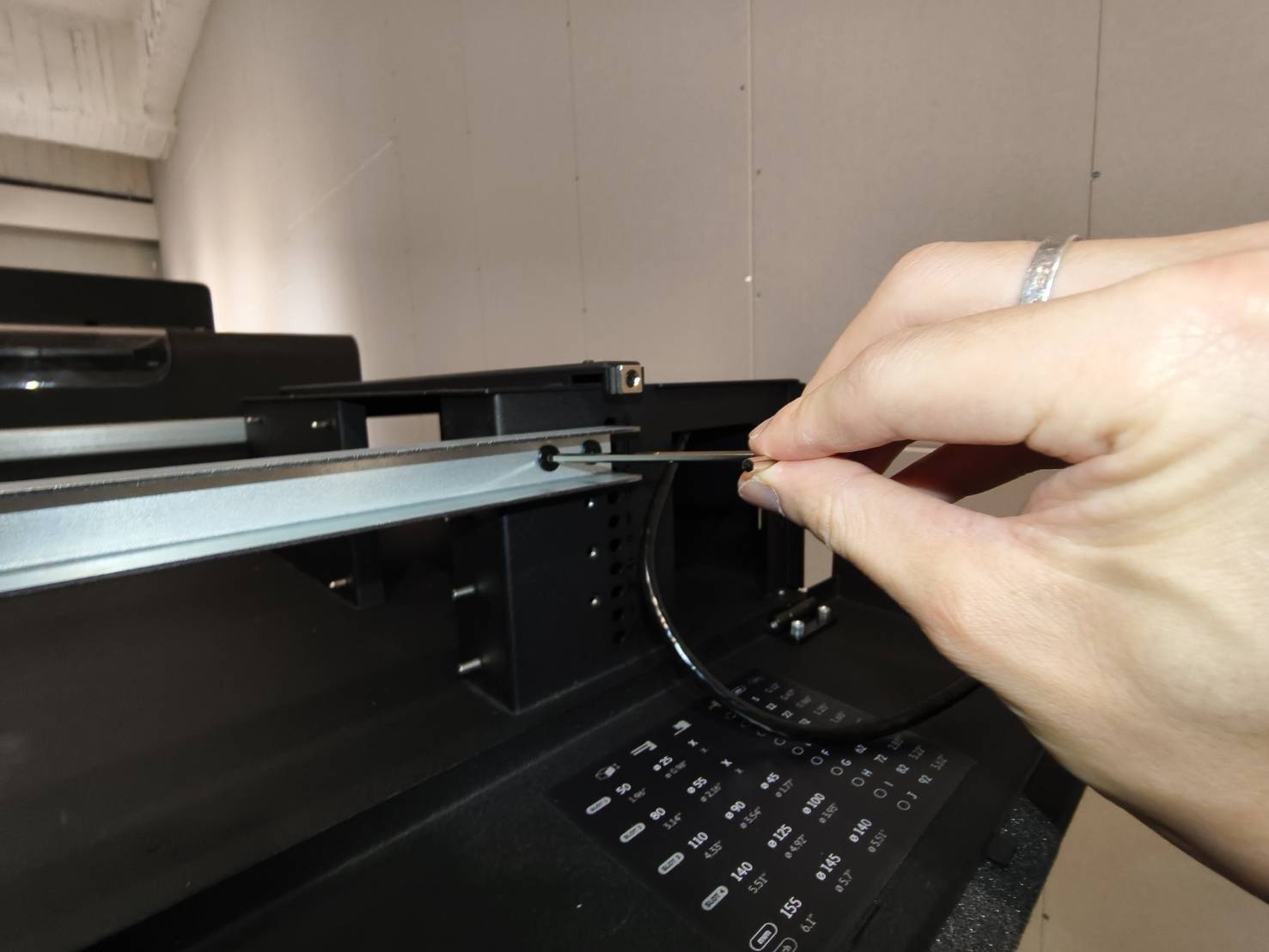

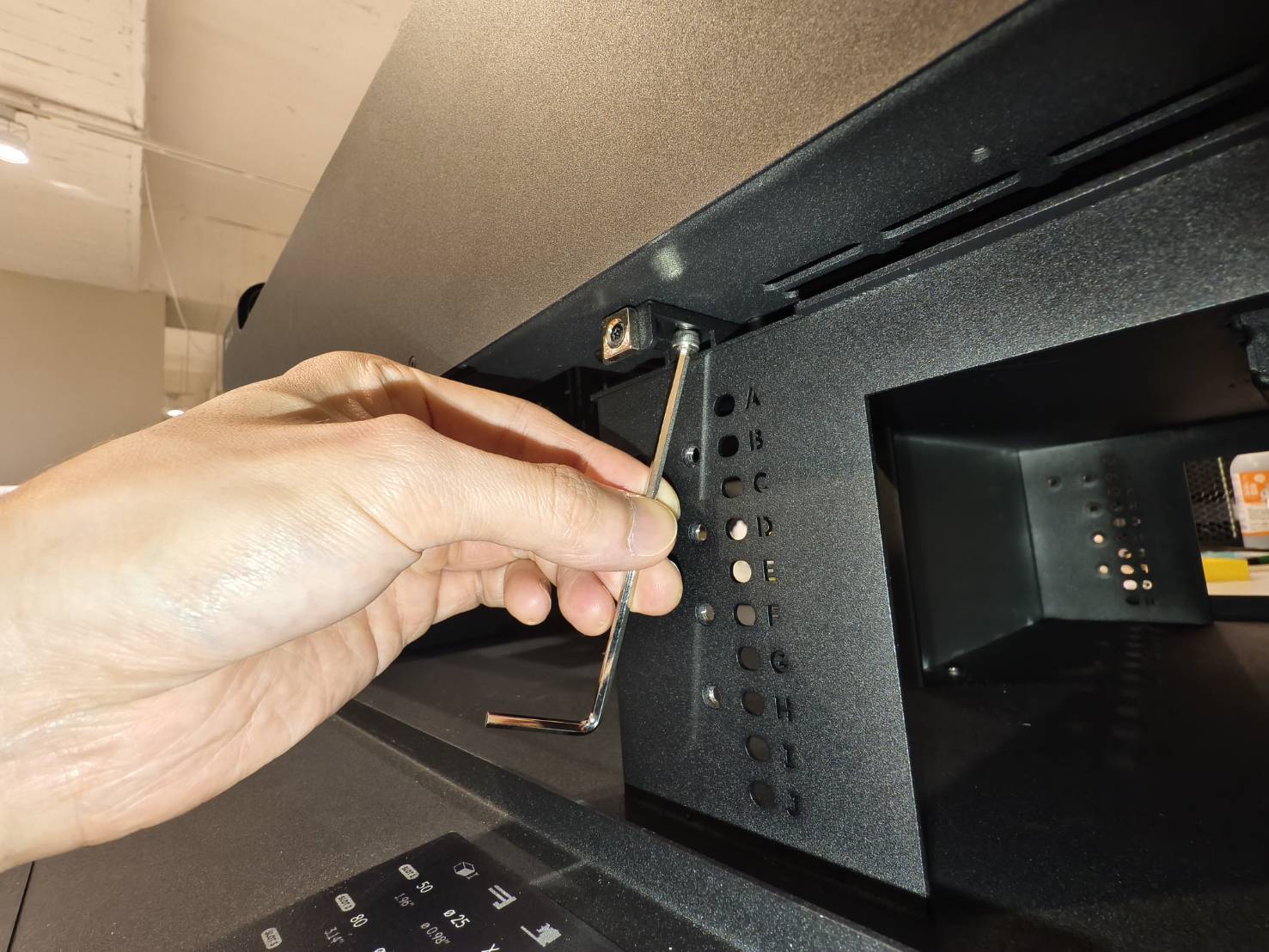

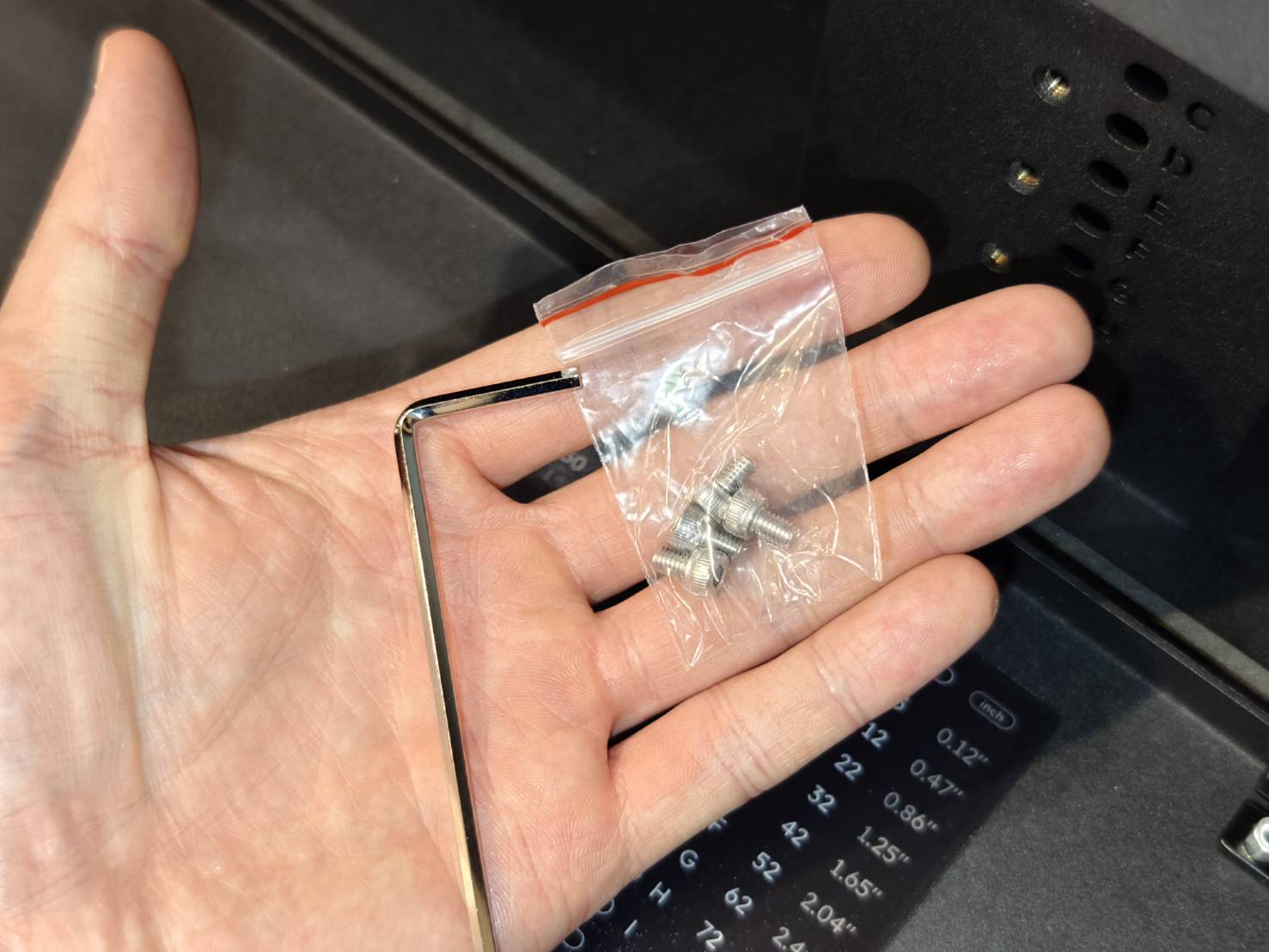

Fixez la machine et la base d'extension à l'aide de la clé Allen et des vis fournies avec l'accessoire.

Étape 8

Replacez la plaque inférieure de la machine et récupérez les 3 vis qui ont été retirées de la plaque inférieure.

Étape 9

Localisez la poignée du tiroir. Installez-la sur la plaque.

**Remarque**

Si votre pays ou région ne dispose pas de réglementations de sécurité spécifiques pour les lasers de Classe 4, vous pouvez vous arrêter ici.
Ceci indique que votre installation est terminée. (Remarque : Les étapes suivantes concernent l'installation d'un obturateur laser automatique pour se conformer aux exigences de sécurité des lasers de Classe 4.)

Si vous avez cet accessoire d'obturateur laser dans votre boîte, cela indique que vous devez l'installer.

Étape 13

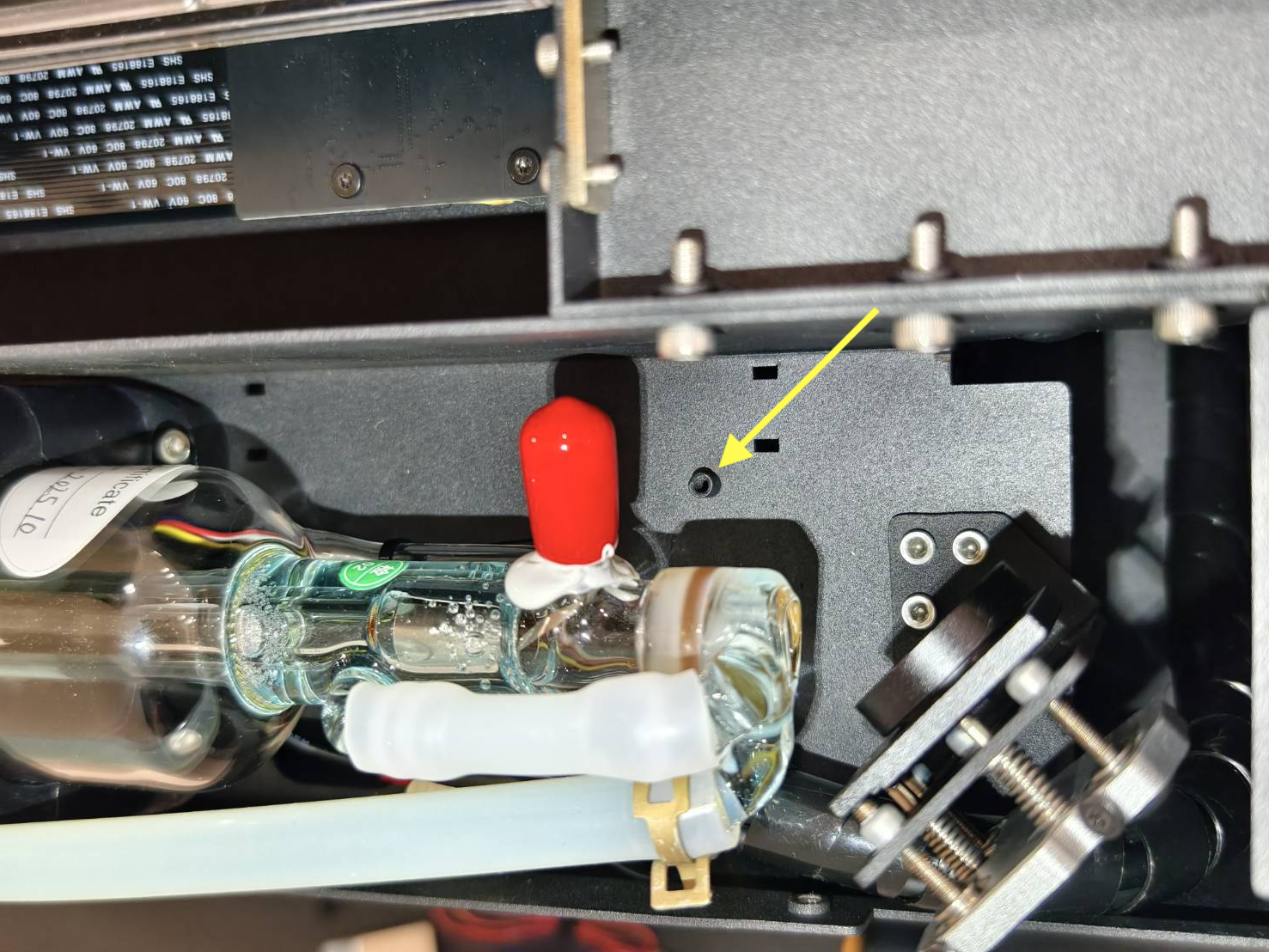

Branchez le câble sur la petite carte de l'autre côté de la machine.

Étape 14

Réinstallez le capot arrière.

#END

Accessoire et vis	Emplacement du goujon
