⚠︎ Veuillez vous assurer que votre Beam Studio et le firmware de beamo II sont mis à jour vers la dernière version.

Description

Cet article vous guidera à travers le processus de calibration du module laser infrarouge 2W.

Quand la calibration de la caméra est nécessaire
1. Lors de la première utilisation du module.
2. Lorsque la machine a été déplacée.
3. Lorsqu'il y a un écart entre l'aperçu de la caméra et la position réelle de gravure.

Remarque :
La calibration de la caméra est requise pour la première utilisation de la fonction d'aperçu de la caméra.

Étape 1 - Confirmer la version de Beam Studio et du firmware

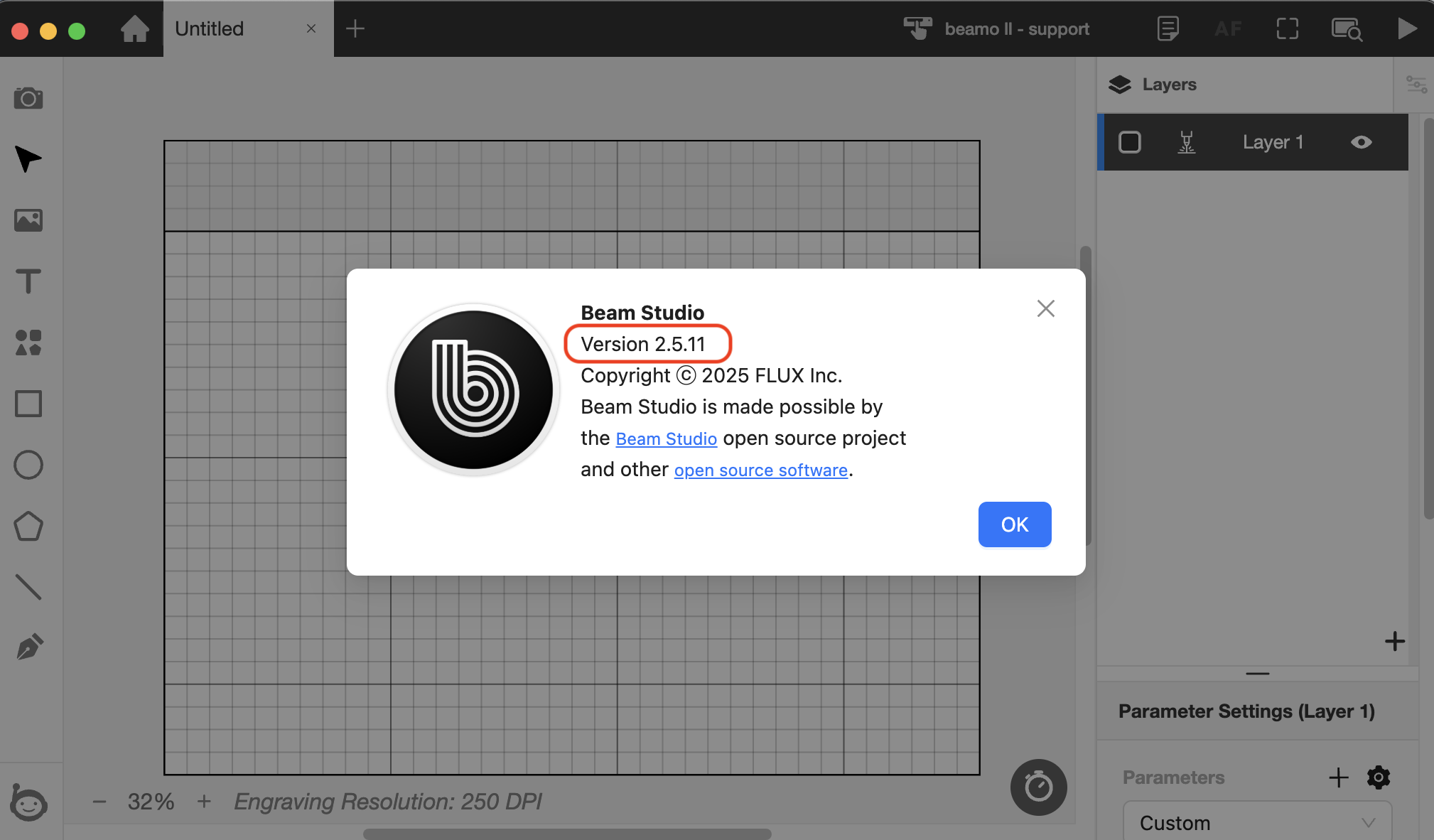

Version logicielle requise : Beam Studio 2.5.11 ou supérieure. (Lien de téléchargement)

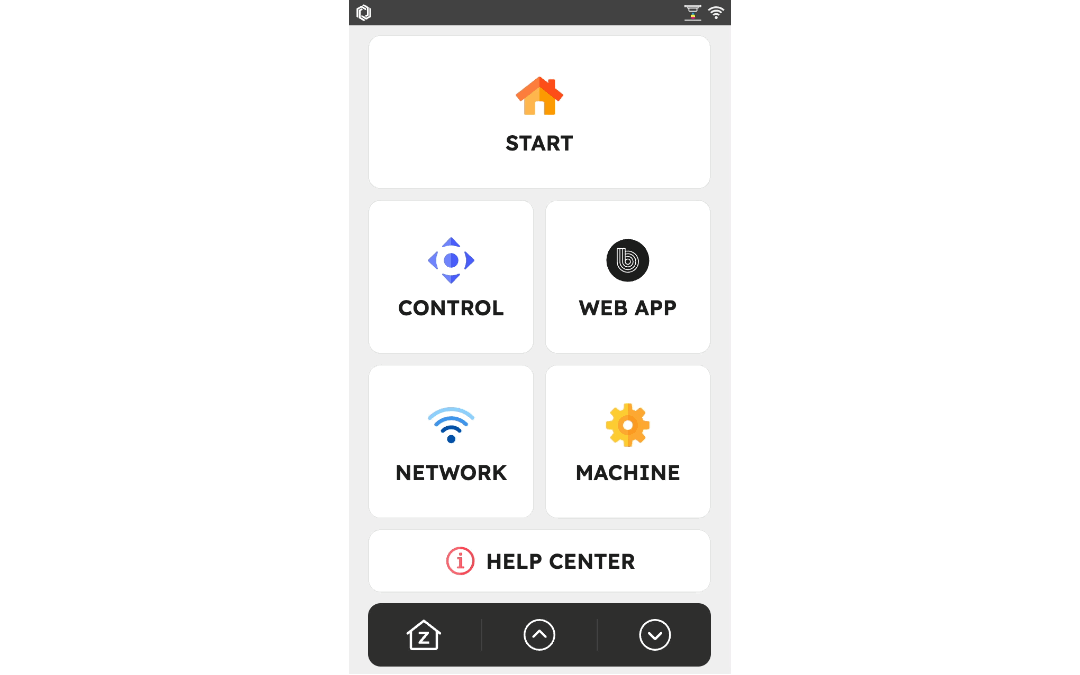

Version du firmware requise : 6.1.6 ou supérieure. (Lien de téléchargement)

Étape 2 - Préparation

Matériaux à préparer :

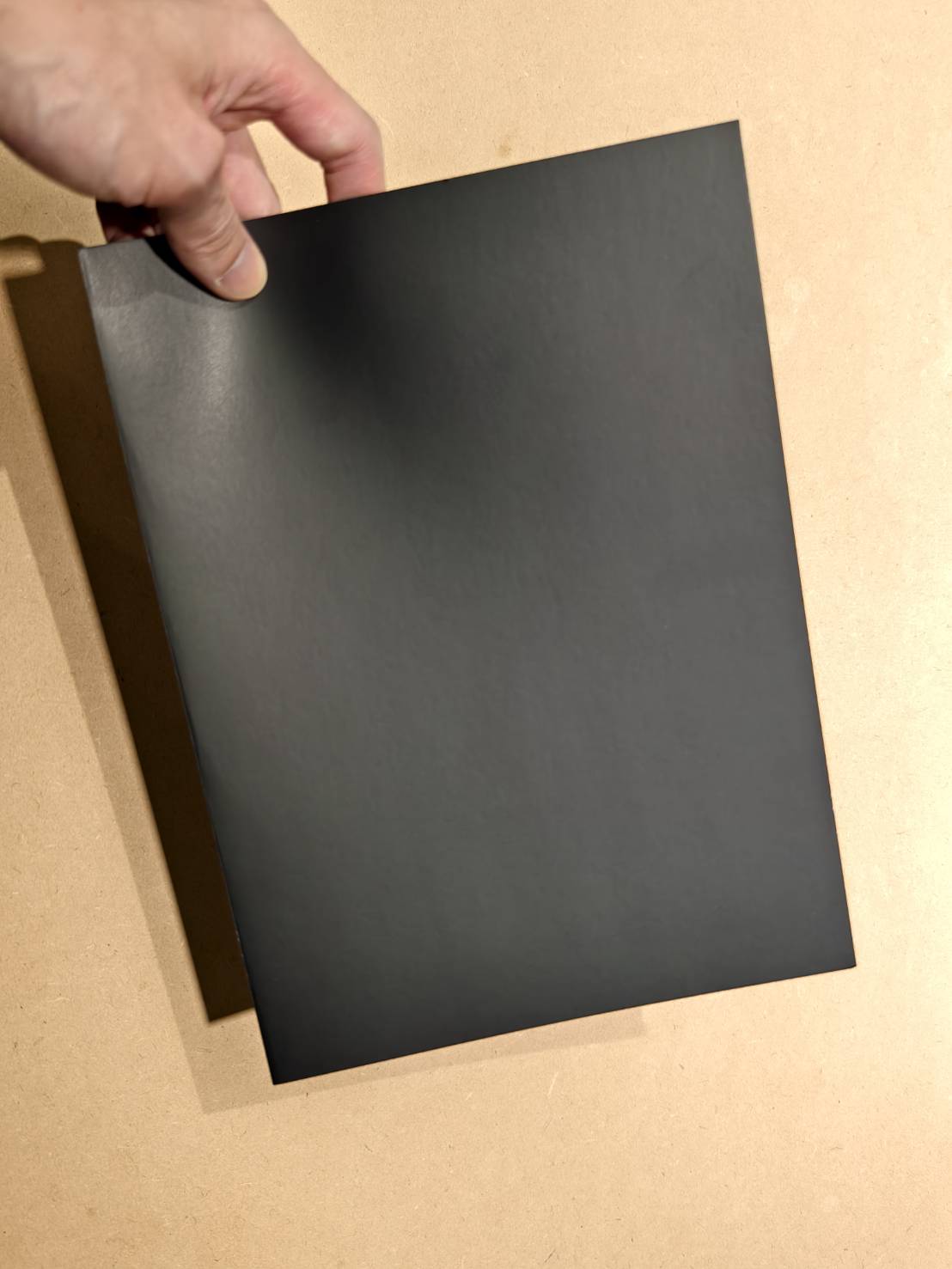

Un papier Bristol noir format A4, du papier noir ou de l'acrylique noir.

Étape 3 - Placer le papier noir

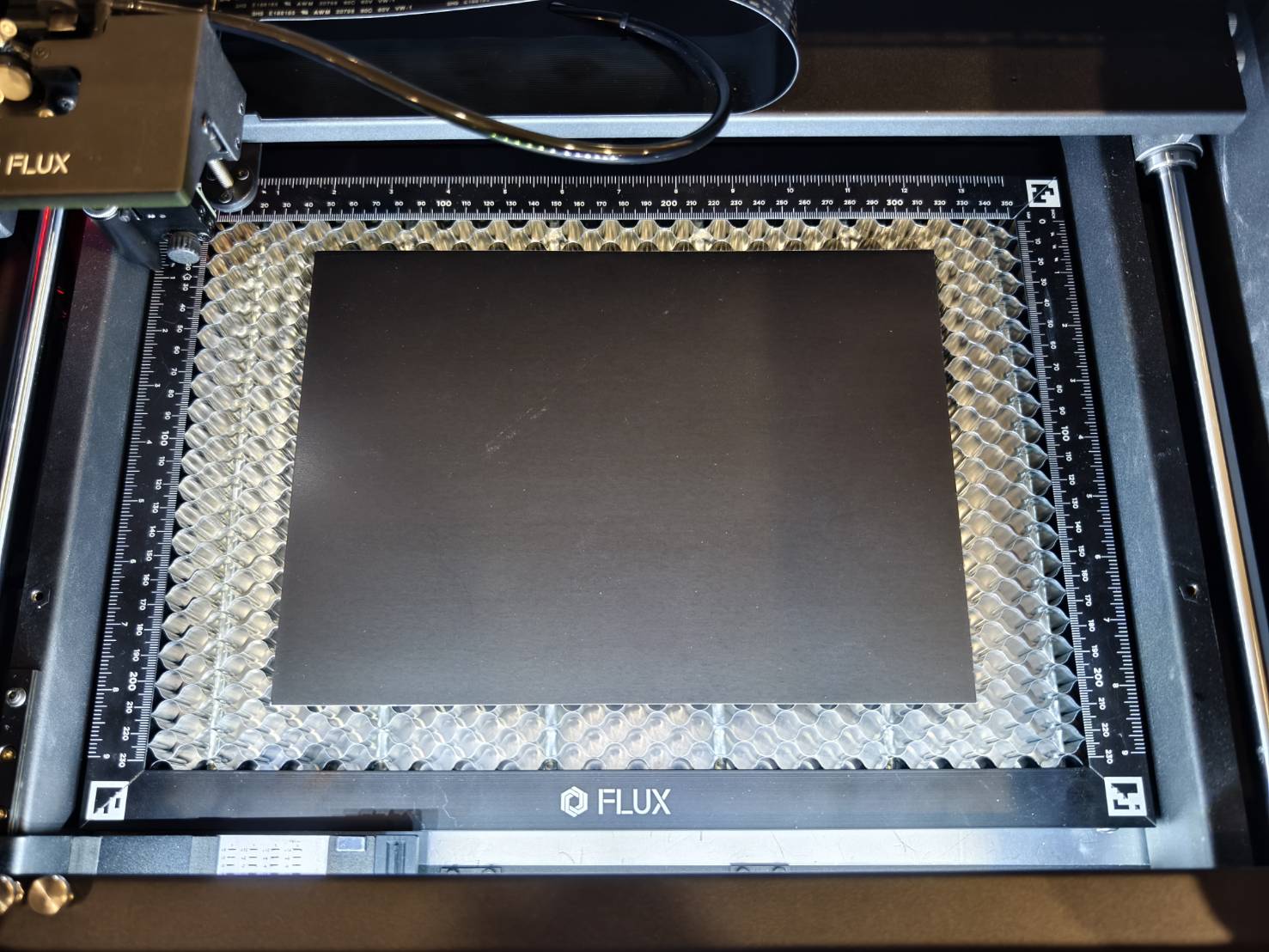

Placez le papier noir au centre de la zone de travail.

Étape 4 - Effectuer la mise au point automatique

Déplacez manuellement la tête laser au-dessus du papier noir, puis abaissez la sonde de mise au point pour déclencher la mise au point automatique.
Ensuite, fermez le capot.

Étape 5 - Activer le module laser infrarouge 2W

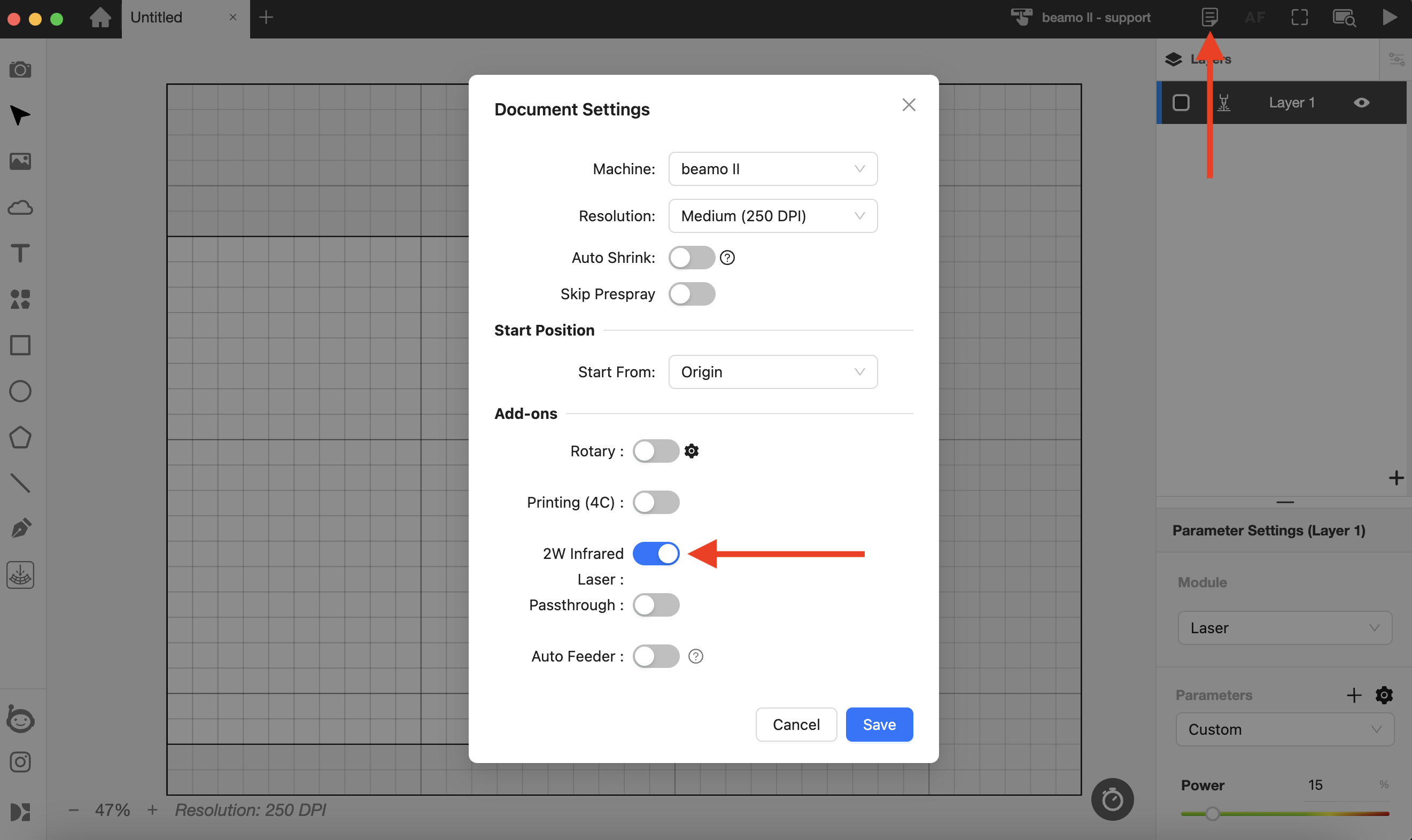

Lancez Beam Studio, connectez-vous à votre machine et activez le laser infrarouge 2W IR dans les paramètres du document

Étape 6 - Augmenter la luminosité de la caméra

Effectuez un aperçu de la caméra et ajustez la luminosité à l'aide de l'outil situé en bas.

Étape 7 - Démarrer le calibrage du module infrarouge

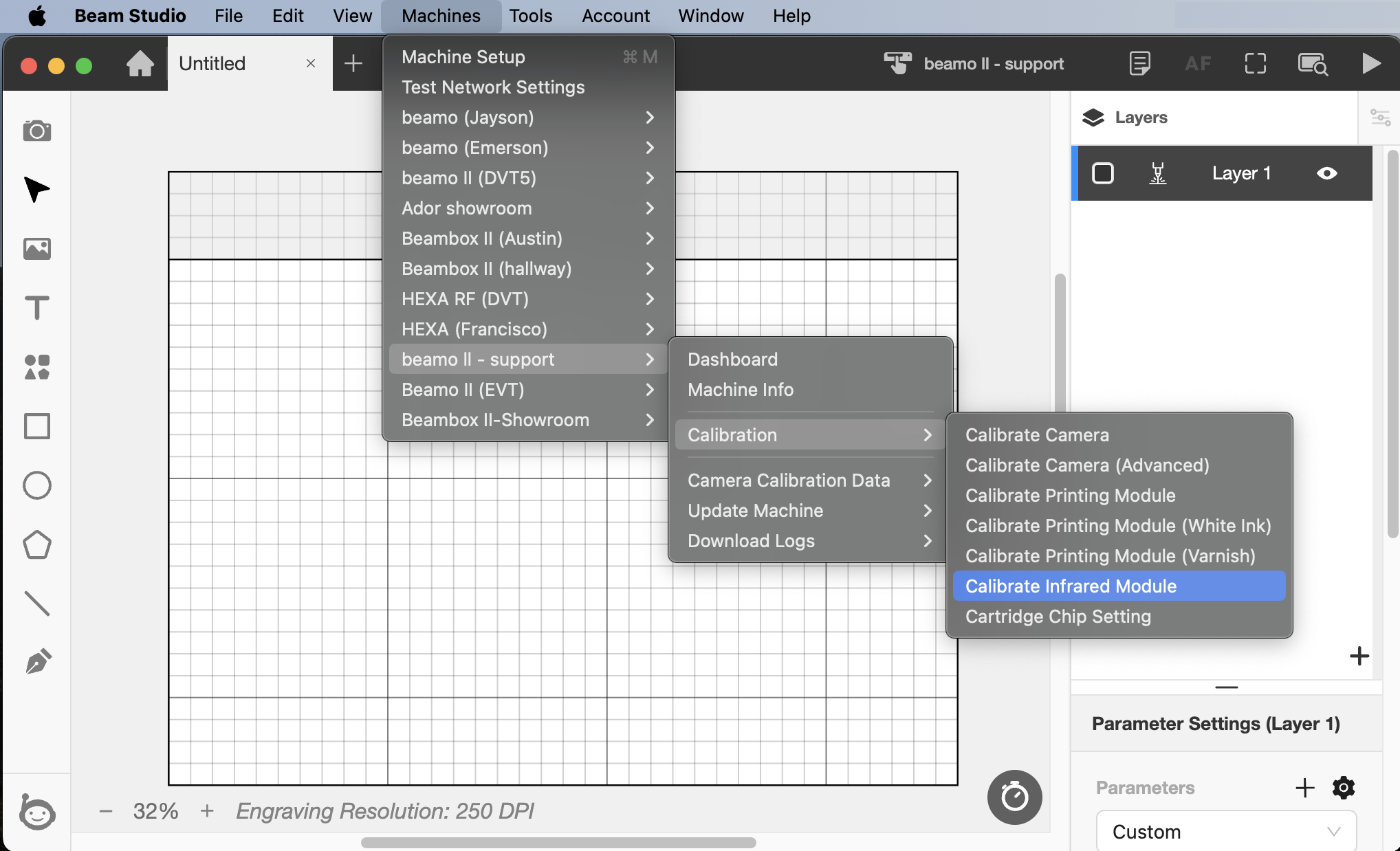

Dans la barre supérieure, sélectionnez "Machines" >> "Nom de la machine" >> "Calibrage" >> "Calibrer le module infrarouge".

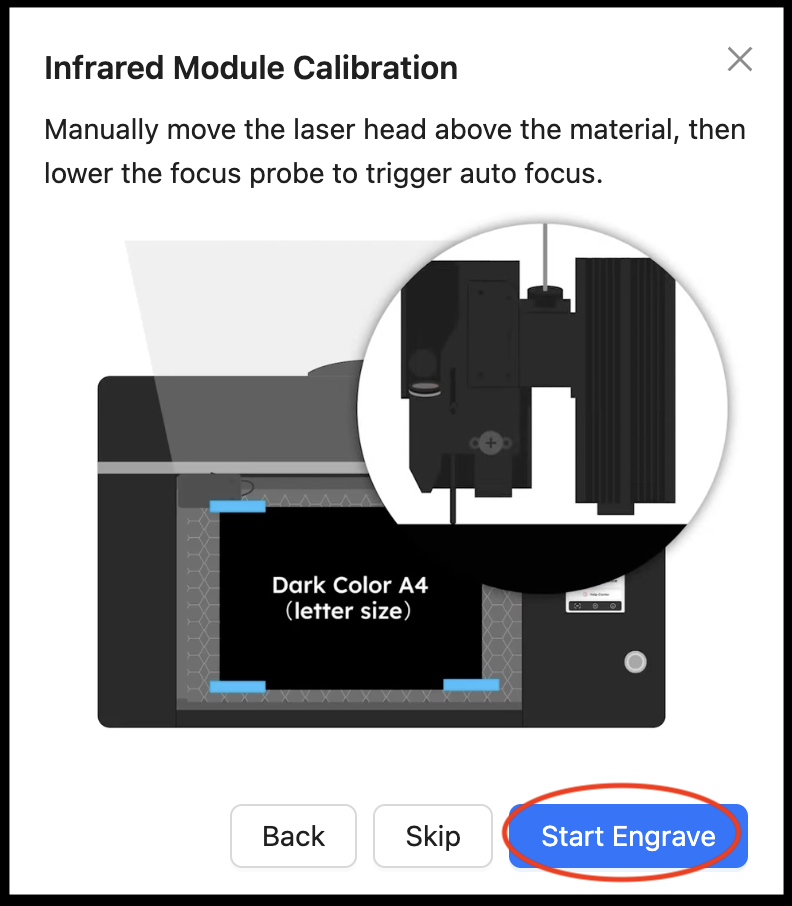

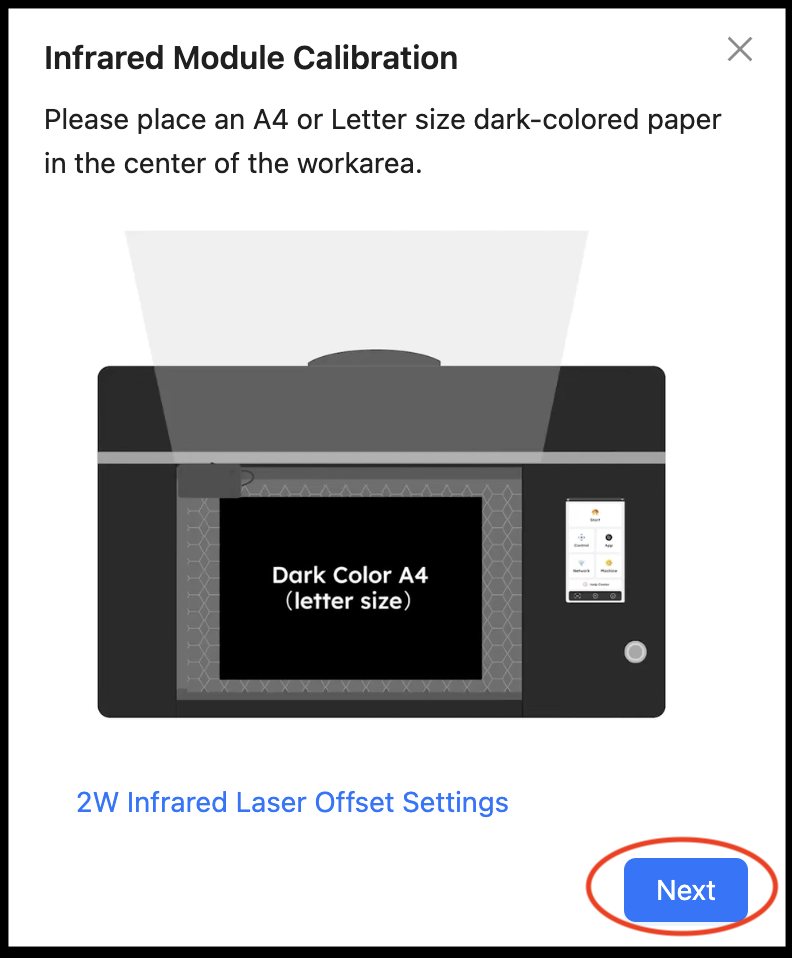

Appuyez sur "Suivant" et "Démarrer la gravure", et la machine lancera automatiquement le processus.

Un signe "+" sera gravé sur le papier noir. Une photo sera ensuite prise et affichée dans le logiciel.

Étape 8 - Aligner le signe "+"

Alignez le signe "+" rouge avec le signe "+" gravé. Faites glisser la photo directement ou ajustez les valeurs X et Y pour déplacer le signe rouge.
