Description
Cet article vous guidera pour ajuster la trajectoire du pointeur à point rouge afin de l'aligner avec la trajectoire du faisceau laser.
Quand calibrer le pointeur à point rouge ?
|

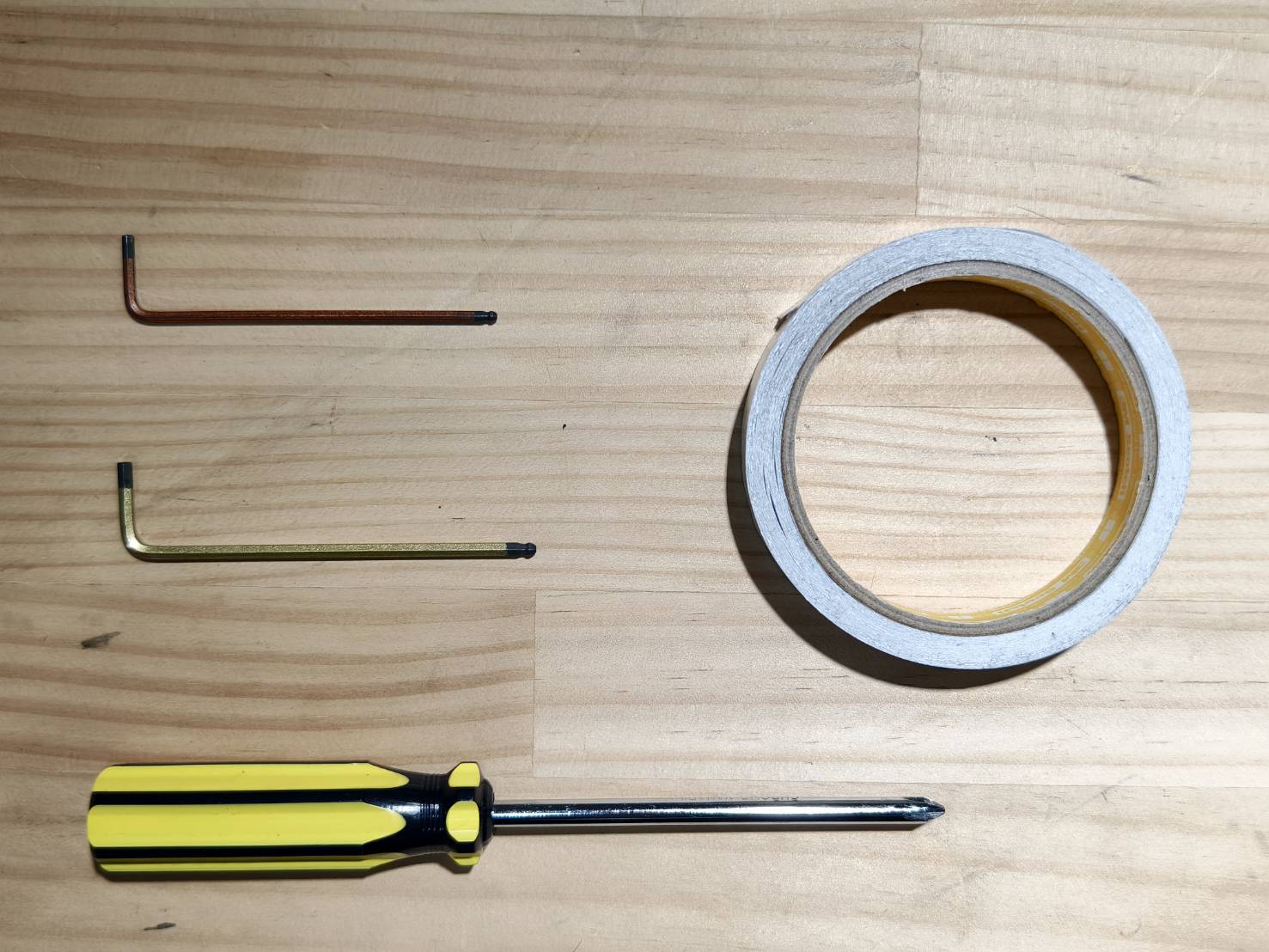

Outils
Veuillez préparer les outils suivants :
|
Étape 1
Veuillez vous familiariser avec la procédure d'exécution d'une impulsion laser en toute sécurité.
| A. Allumez la machine. B. Fermez le capot de protection. C. Allez dans Action et attendez que le processus de retour à l'origine soit terminé. (Assurez-vous que les icônes du capot de protection, du capot arrière et du fond indiquent tous qu'ils sont fermés ; sinon, l'opération d'impulsion ne peut pas être effectuée.) D. Localisez le bouton d'impulsion. E. Un clic = une impulsion, deux clics = deux impulsions, et ainsi de suite. ⚠︎ Assurez-vous toujours que le capot de protection et le capot arrière sont fermés lors de l'impulsion. |
Étape 2
Utilisez un tournevis pour desserrer les vis à l'arrière de la machine, puis ouvrez le capot arrière.
Étape 3

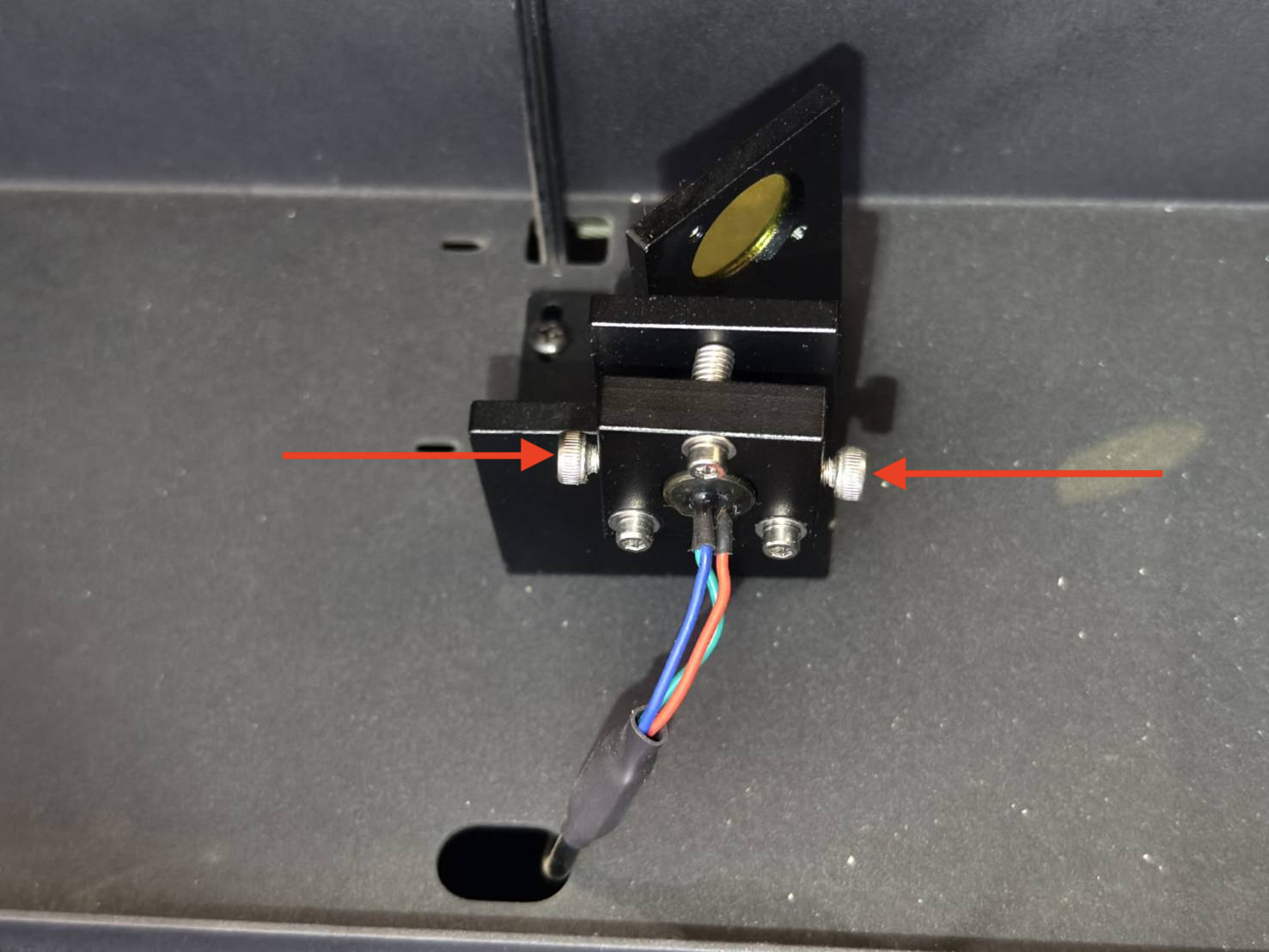

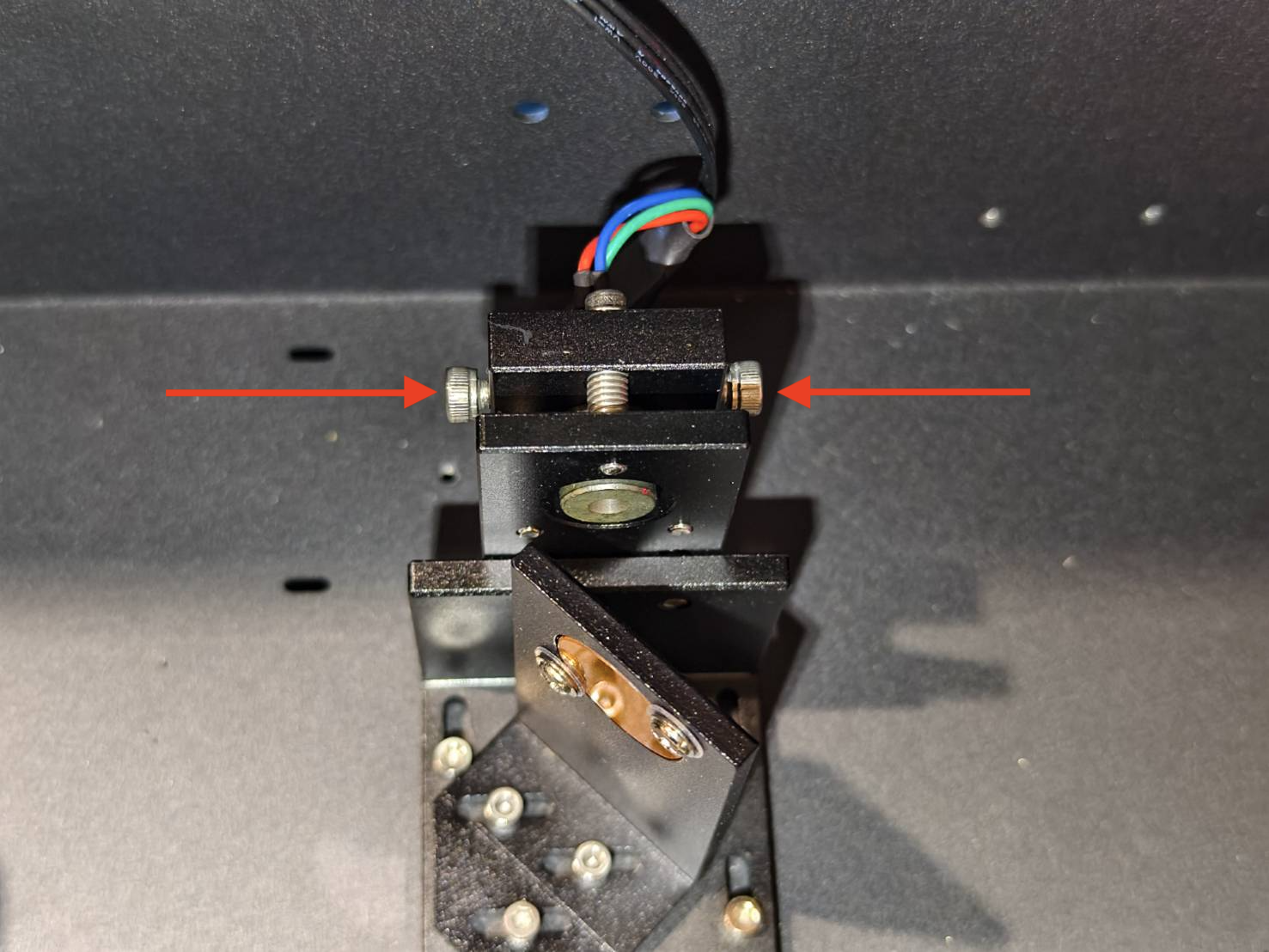

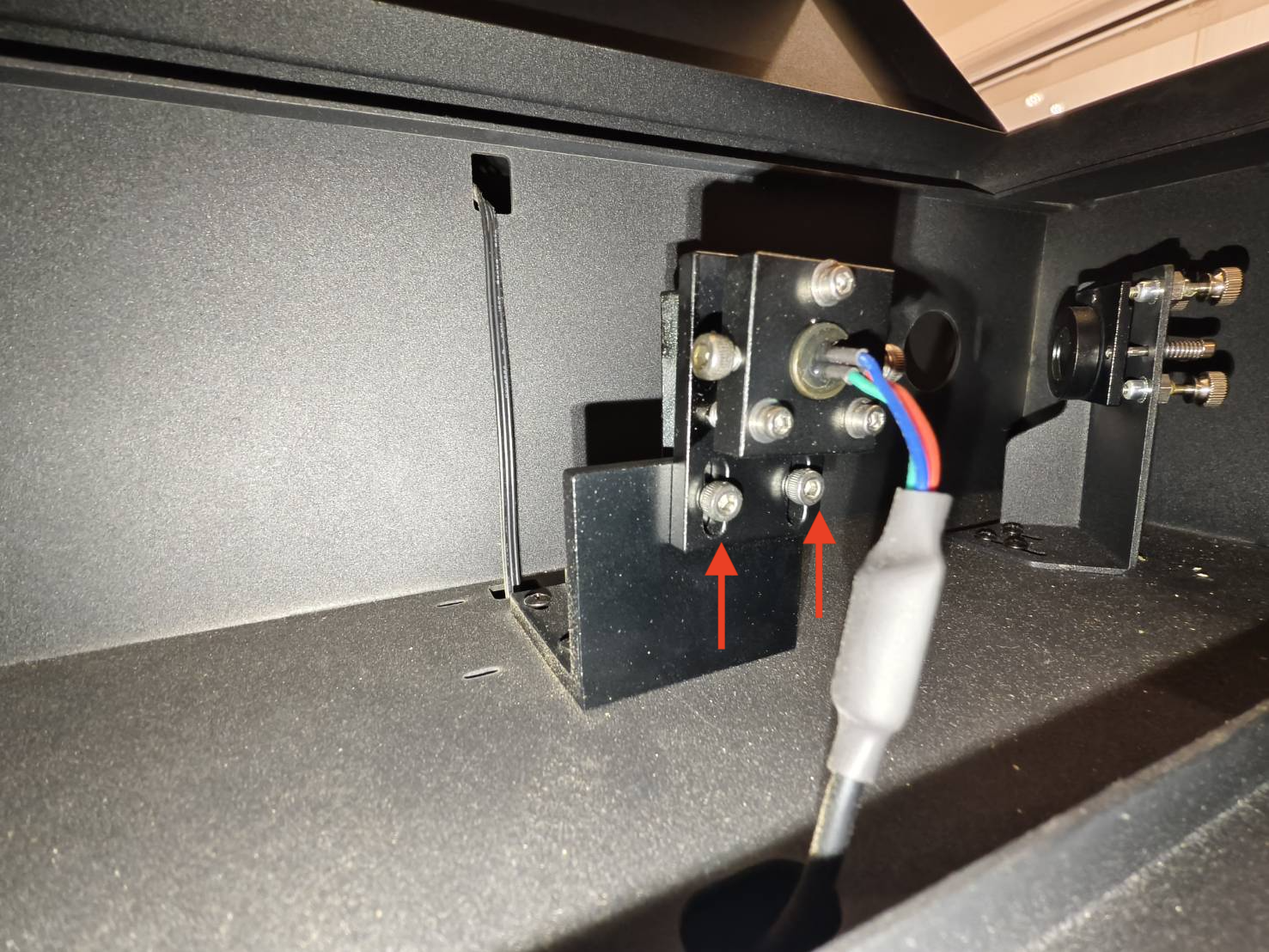

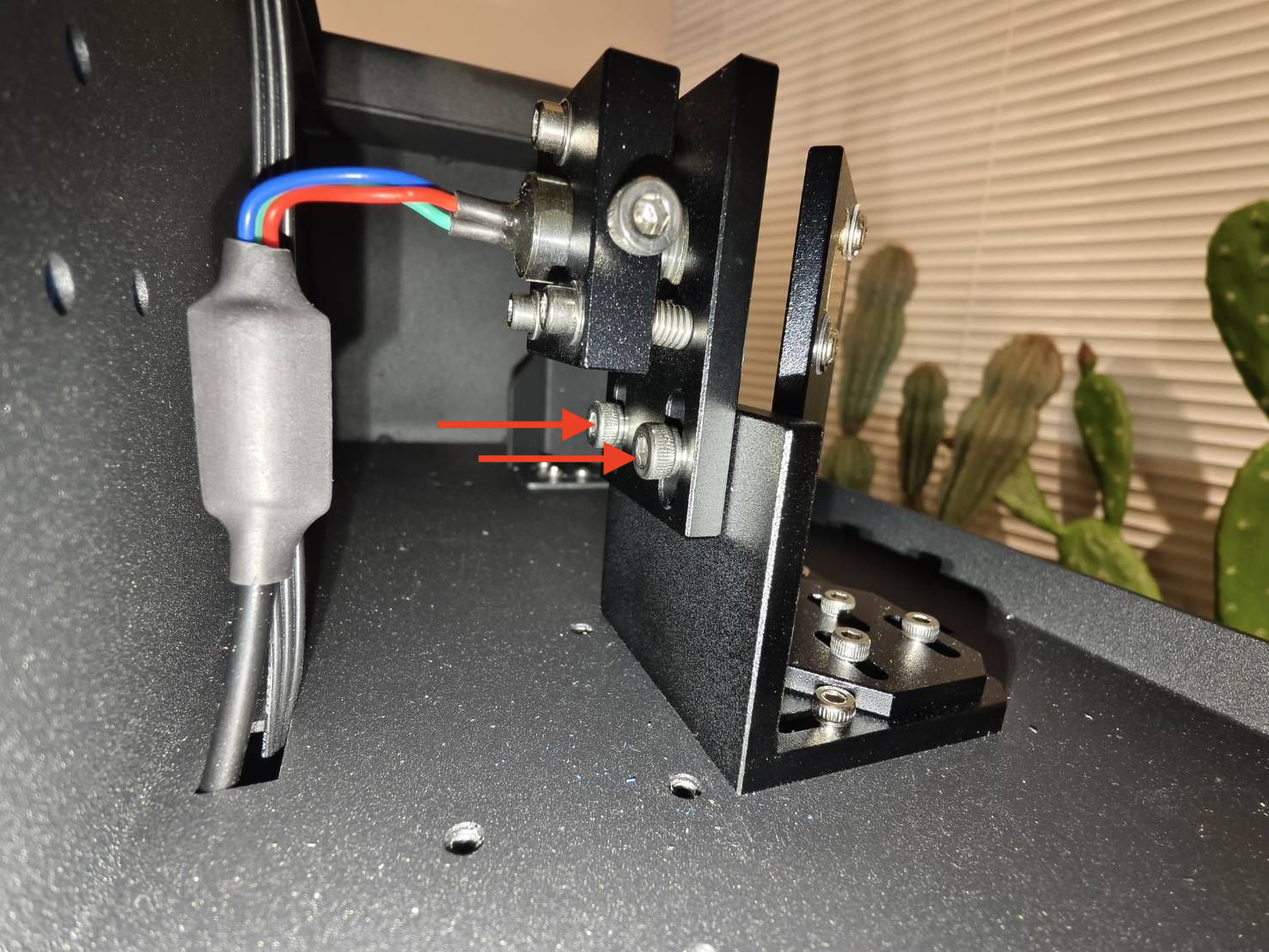

Assurez-vous que les deux vis de chaque côté du module point rouge sont bien serrées. (Clé hexagonale 3mm)
(En raison des différentes tailles des mécanismes du tube laser, le sens d'installation du module point rouge pour les modèles 30W et 60W/80W sera différent.)
| HEXA RF 30W | HEXA RF 60W / HEXA RF 80W |
Étape 4

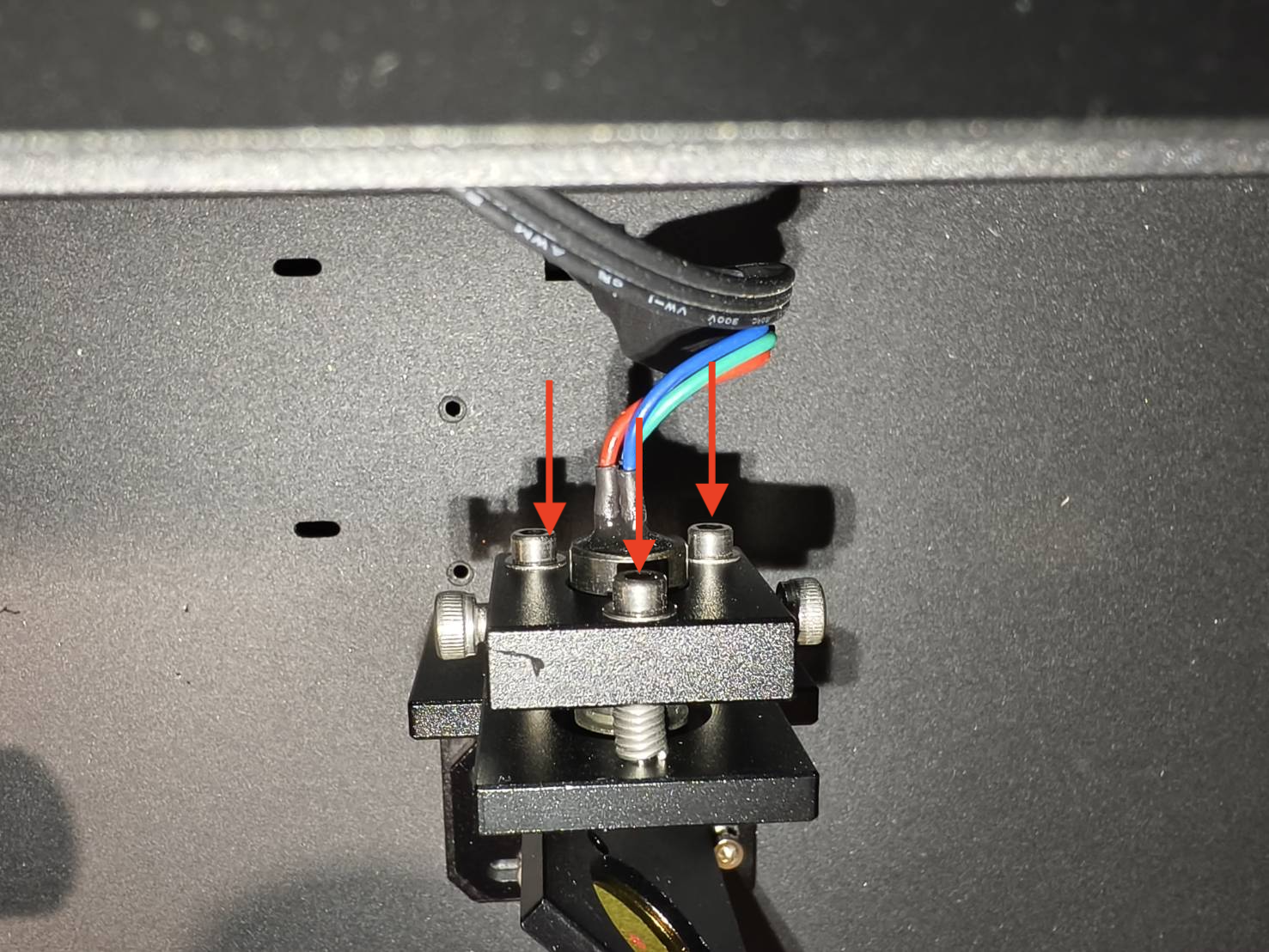

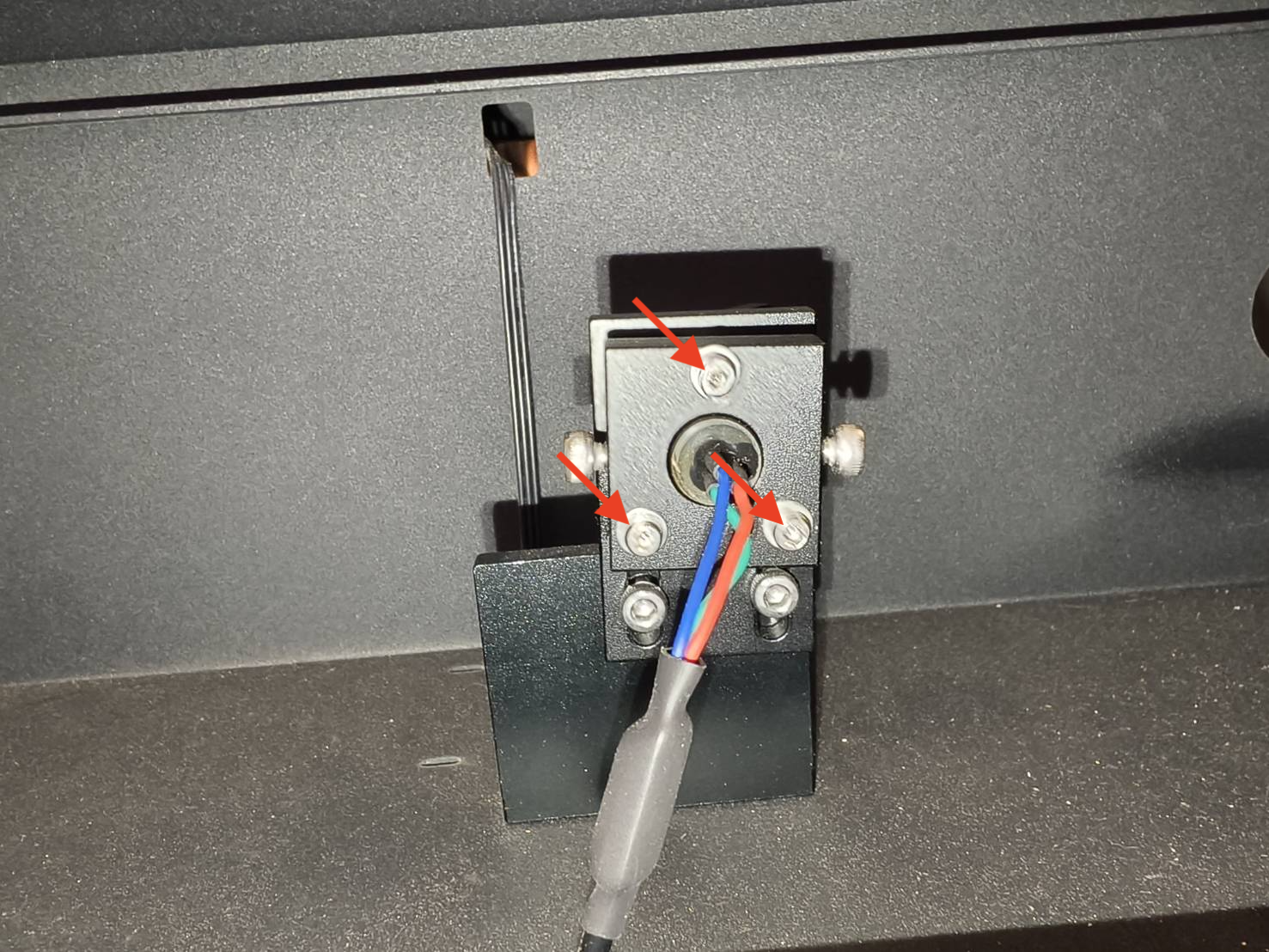

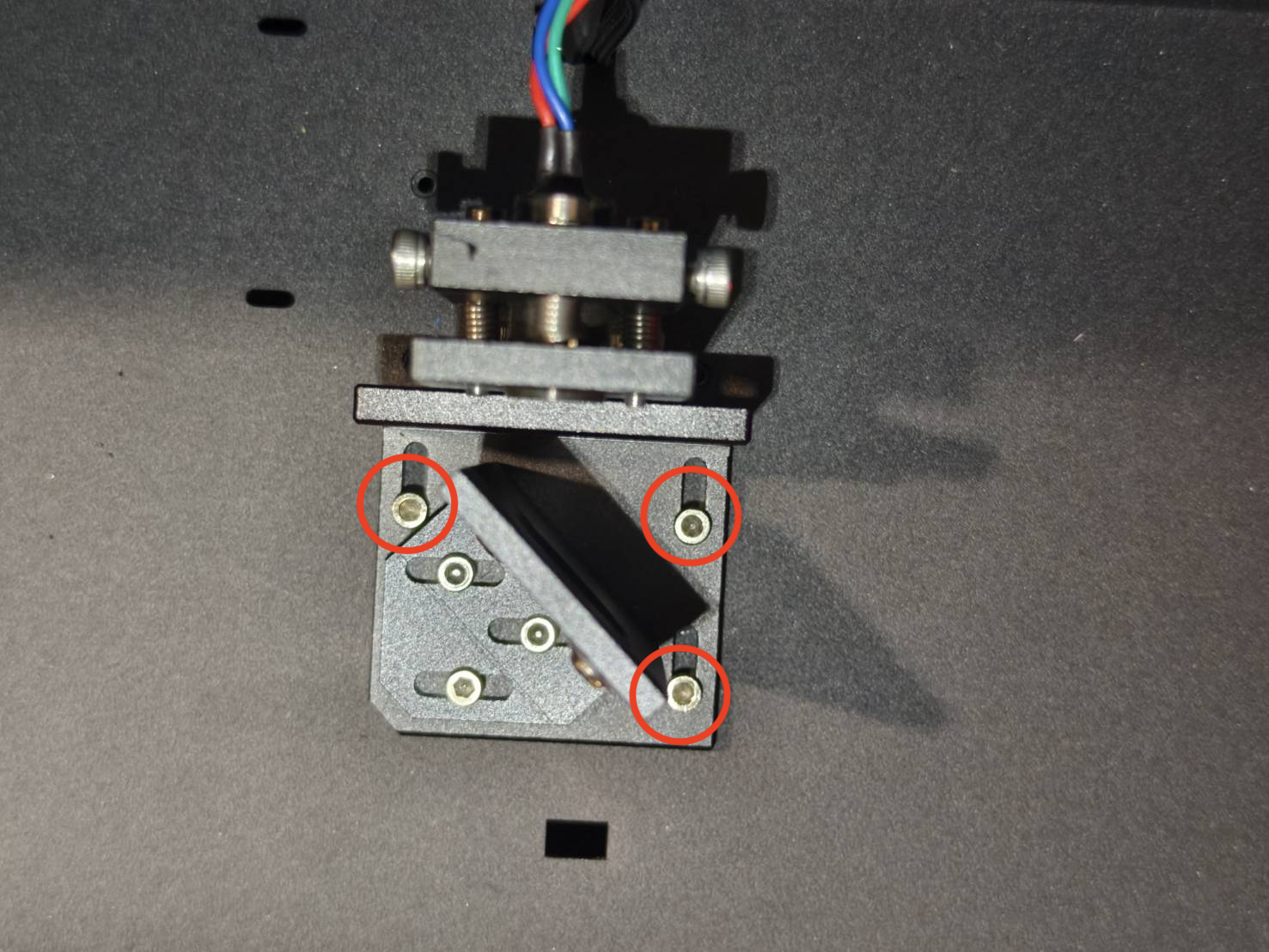

Serrez les trois vis de réglage sur le support du laser point rouge.
| HEXA RF 30W | HEXA RF 60W / HEXA RF 80W |
Étape 5

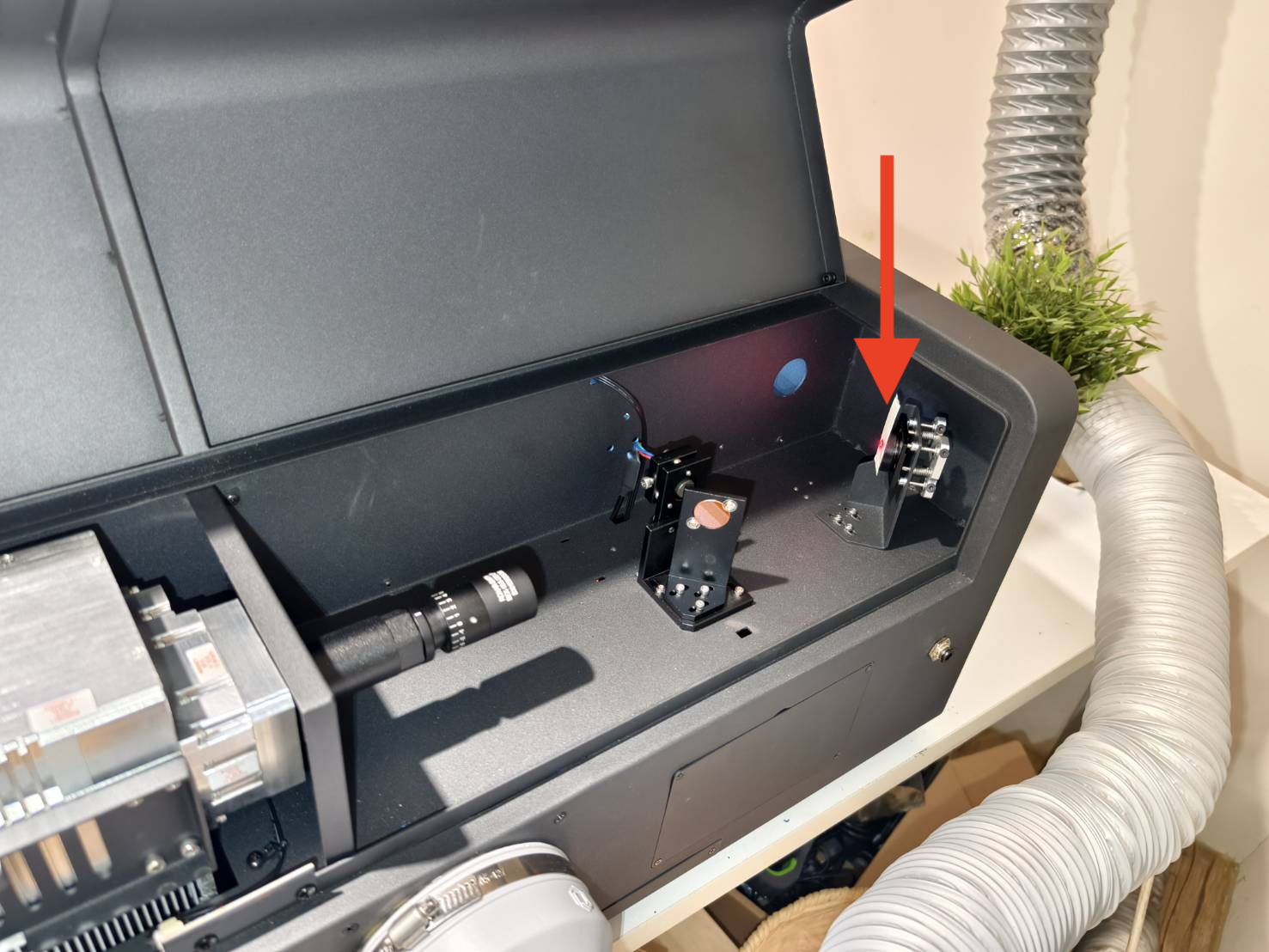

Appliquez un morceau de ruban adhésif "double couche" sur le premier miroir, puis fermez le capot arrière et effectuez 2 impulsions.
(Ne retirez pas le ruban adhésif ; laissez-le sur le miroir.)
Étape 6

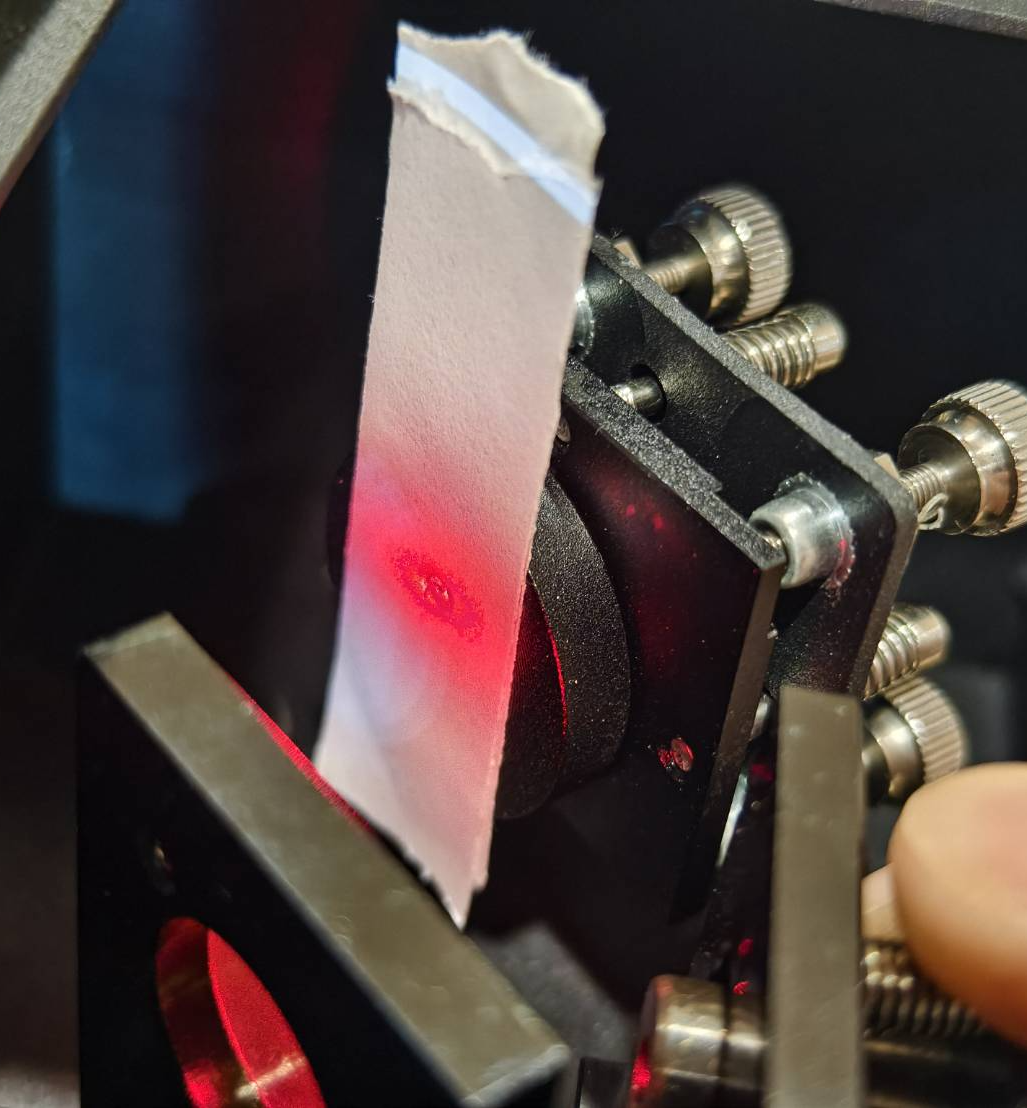

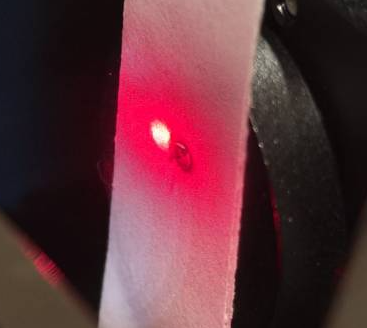

Ouvrez le capot arrière et vérifiez si la marque de brûlure coïncide avec le point rouge.

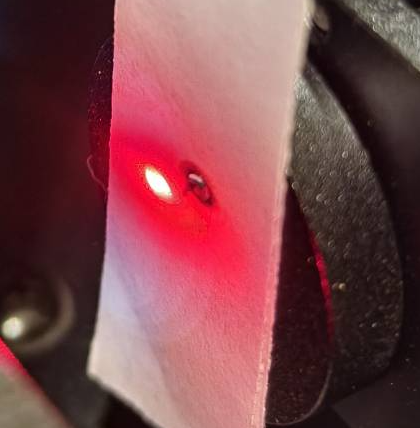

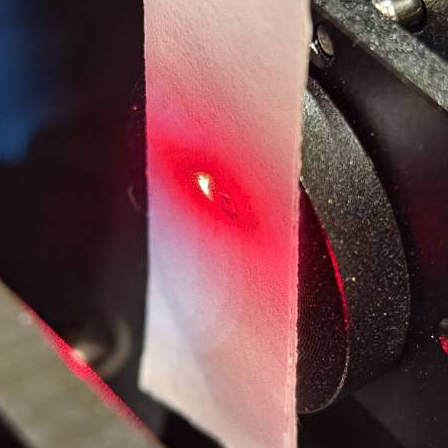

Exemple correct - Coïncidence |

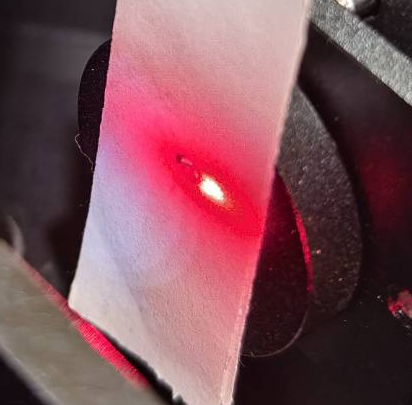

Exemple incorrect - Pas de coïncidence |
||||
|
|
Évaluez vos résultats et passez à l'étape suivante :
|
|
|
Étape 7
Cette étape permet d'ajuster la position horizontale du point rouge.

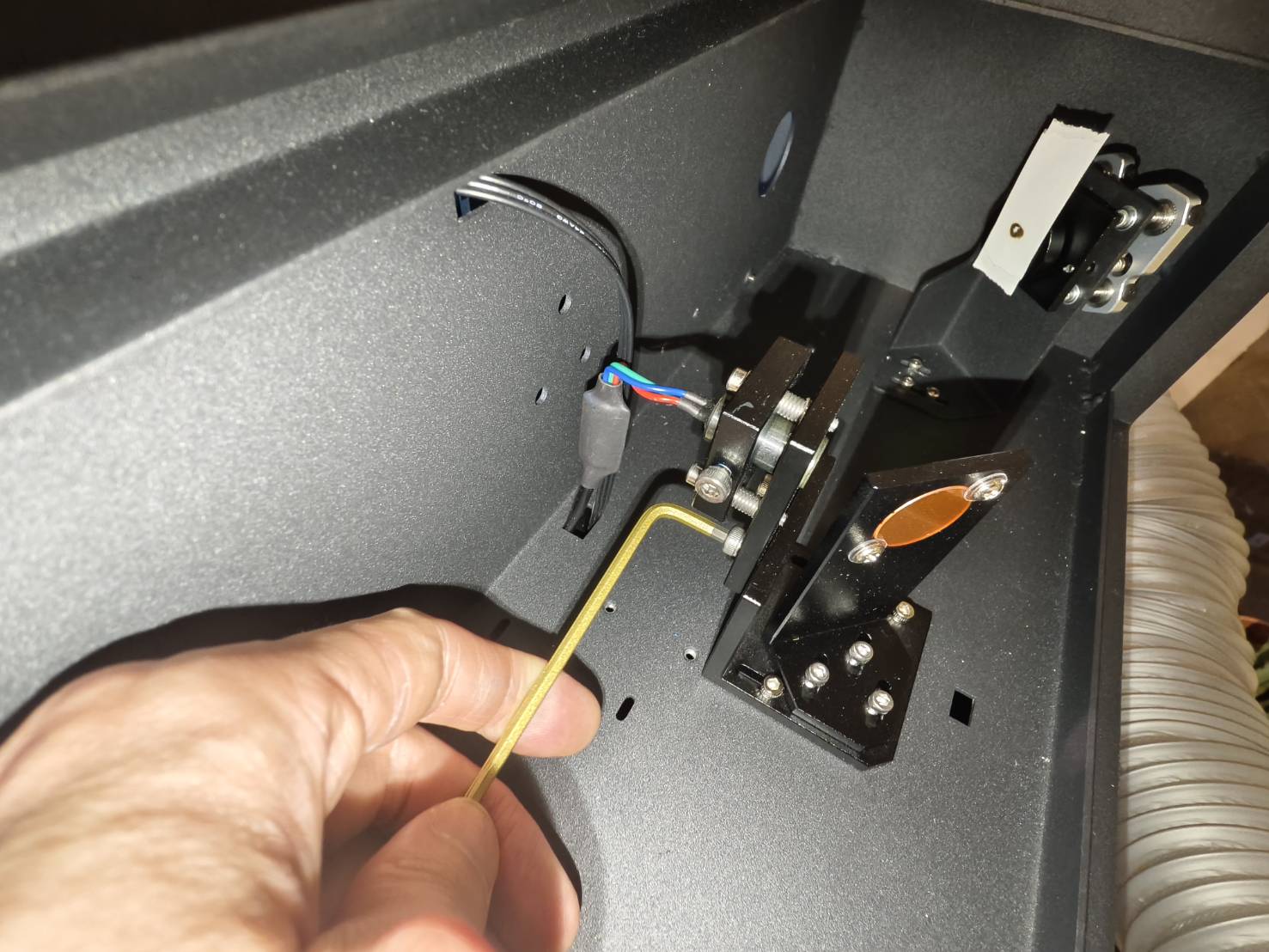

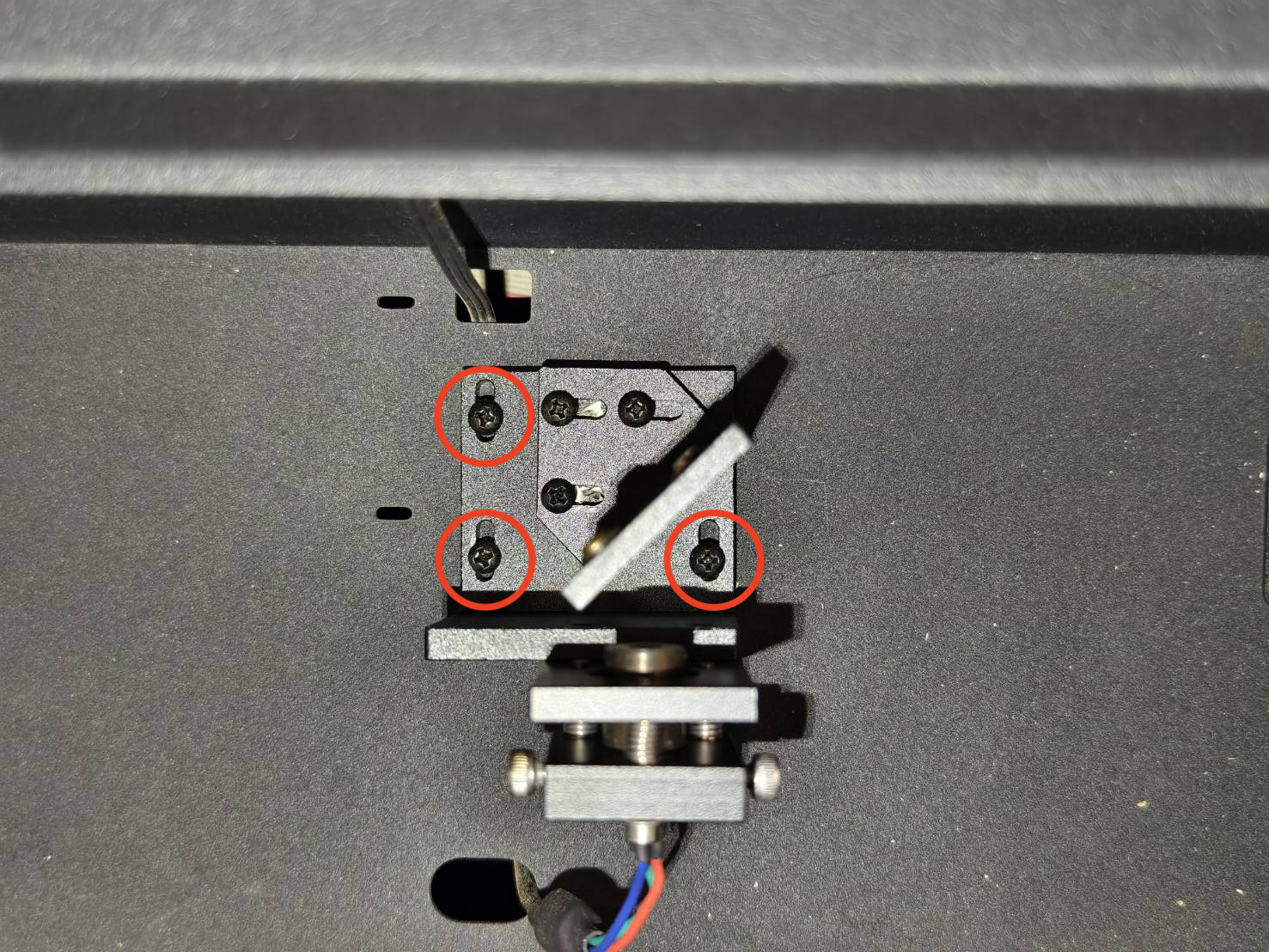

- Desserrez les trois vis situées sous le support du point rouge. (Utilisez une clé hexagonale de 2,5 mm ou un tournevis cruciforme)
- Déplacez le support pour faire coïncider horizontalement la marque de brûlure et le point rouge.
- Serrez les vis.
| HEXA RF 30W | HEXA RF 60W / HEXA RF 80W |
Étape 8
Cette étape permet d'ajuster la position verticale du point rouge.

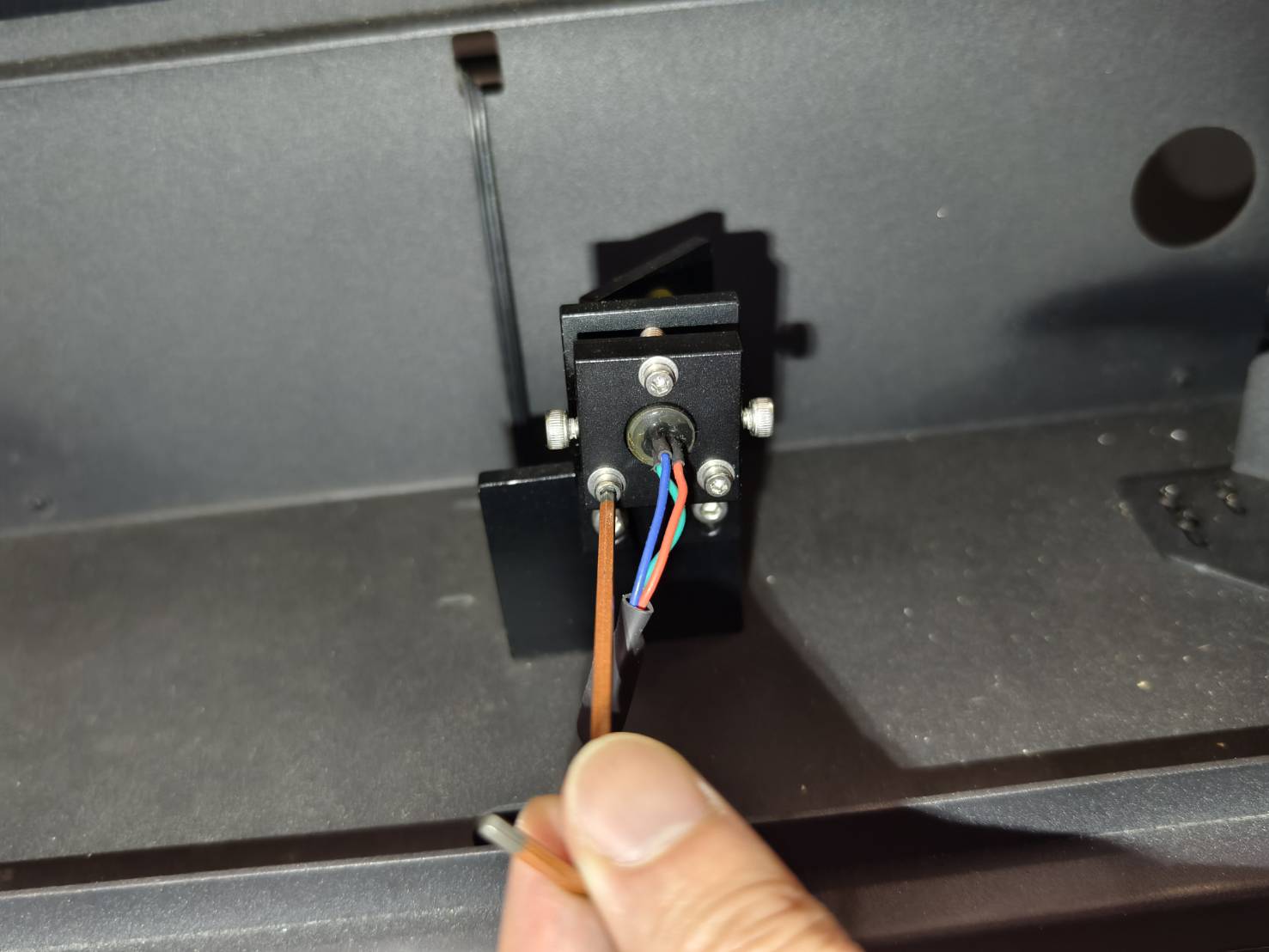

- Desserrez les deux vis sur le support du point rouge. (Clé hexagonale de 3 mm)
- Déplacez le support pour faire coïncider verticalement la marque de brûlure et le point rouge.
- Serrez les vis.
| HEXA RF 30W | HEXA RF 60W / HEXA RF 80W |
Étape 9
Placez un nouveau morceau de ruban adhésif double épaisseur sur le premier miroir et effectuez deux impulsions pour vérifier à nouveau le trajet optique.
Exemple correct - Coïncidence |
Exemple incorrect - Pas de coïncidence |
||||
Évaluez vos résultats et passez à l'étape suivante :
|
|
Étape 10
Desserrez les trois vis pour permettre le réglage.
| HEXA RF 30W | HEXA RF 60W / HEXA RF 80W |
Étape 11

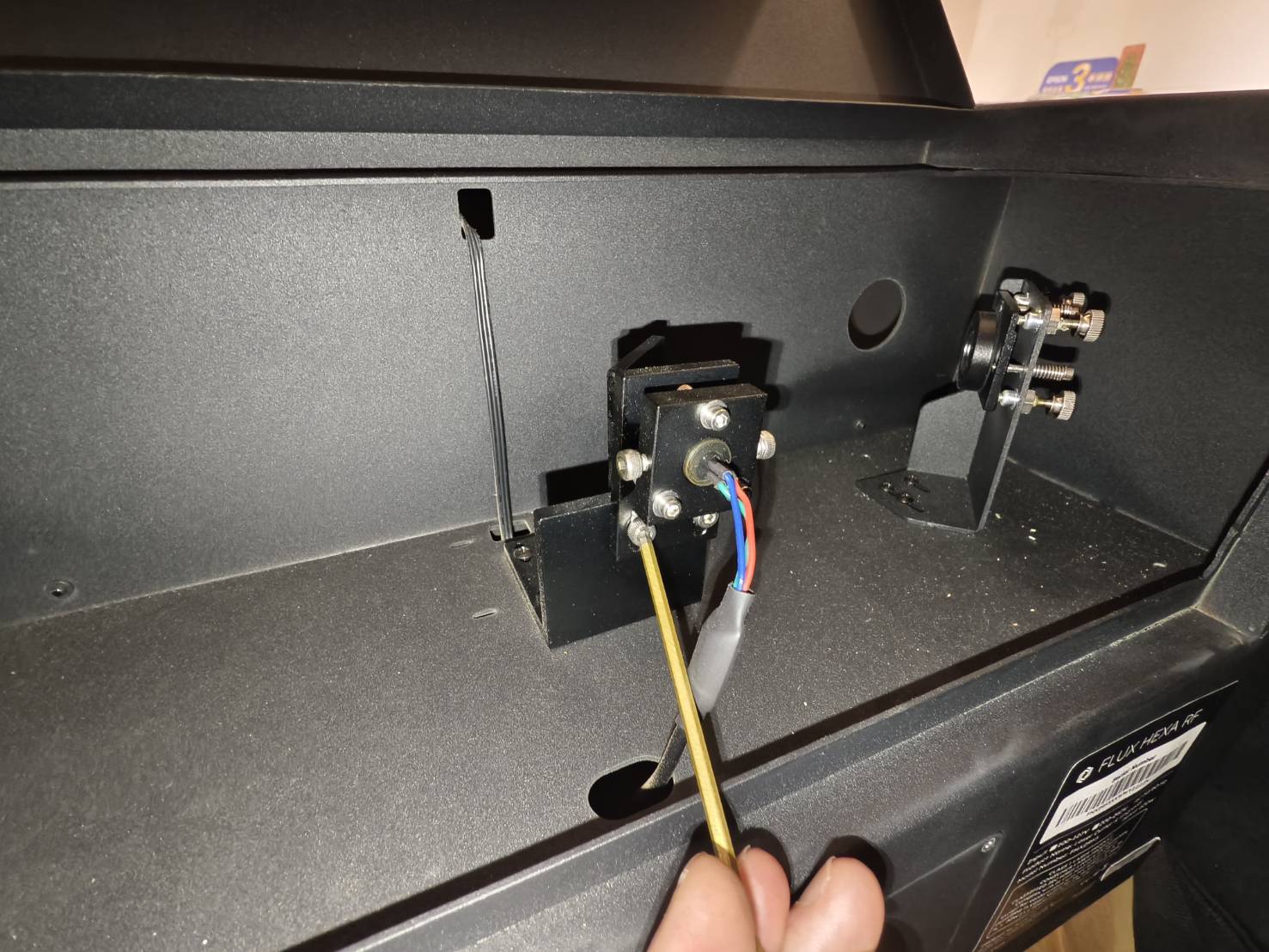

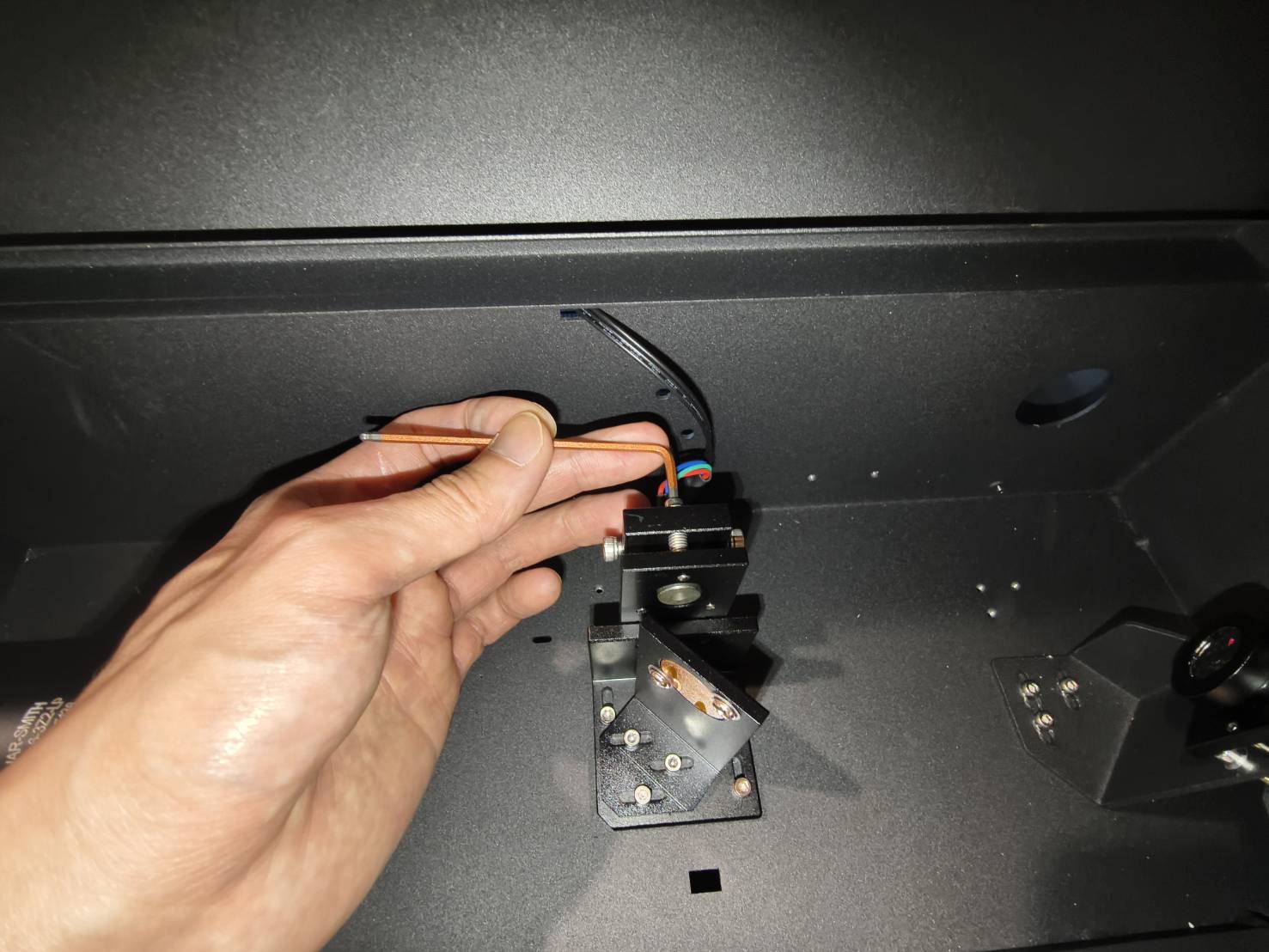

Cette étape vérifie si le trajet optique du point rouge et du laser CO2 réel sont alignés et se chevauchent.
S'ils ne sont pas alignés, utilisez une clé hexagonale de 2,5 mm pour ajuster le module du point rouge.
| ||||||||||||
Remarque : | ||||||||||||
Étape 12
Veuillez utiliser le lien suivant pour vérifier le trajet optique du laser.
4-8 Vérification du trajet optique
Évaluez vos résultats et passez à l'étape suivante :
|
|
|
