4-9 Réglage du chemin optique

1. Impossible de découper les matériaux avec les paramètres de puissance et de vitesse par défaut de Beam Studio.
2. Le résultat de gravure est plus clair dans certaines zones, rendant l'effet global inégal.
3. La surface de coupe/section transversale du matériau n'est pas perpendiculaire et apparaît inclinée.

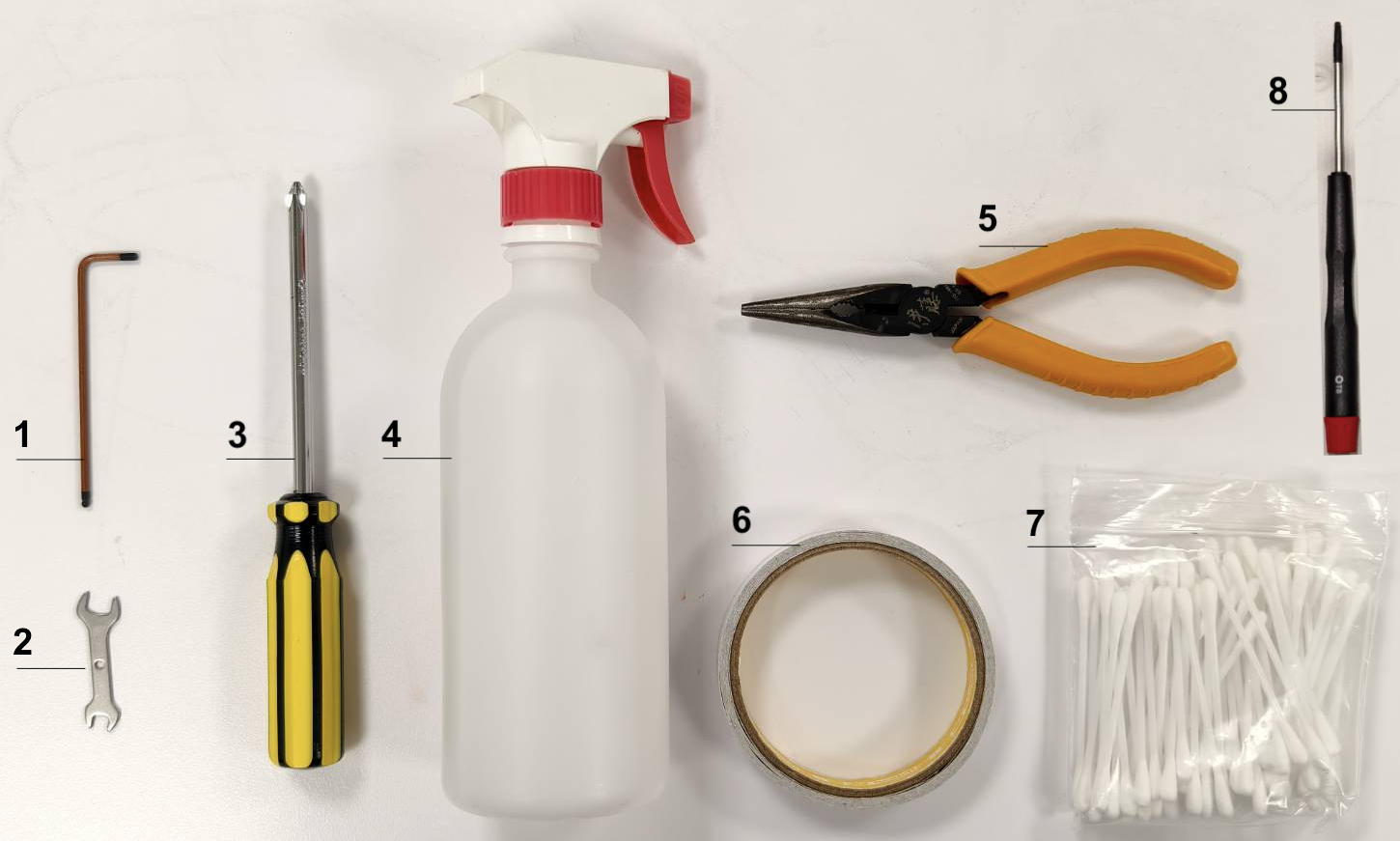

1. Clé hexagonale de 2,5 mm (clé Allen)
2. Clé à fourche double
3. Tournevis cruciforme
4. Spray désinfectant / Spray à l'alcool
5. Pince
6. Ruban adhésif double face
7. Cotons-tiges
8. Tournevis Torx T8

Étapes détaillées :

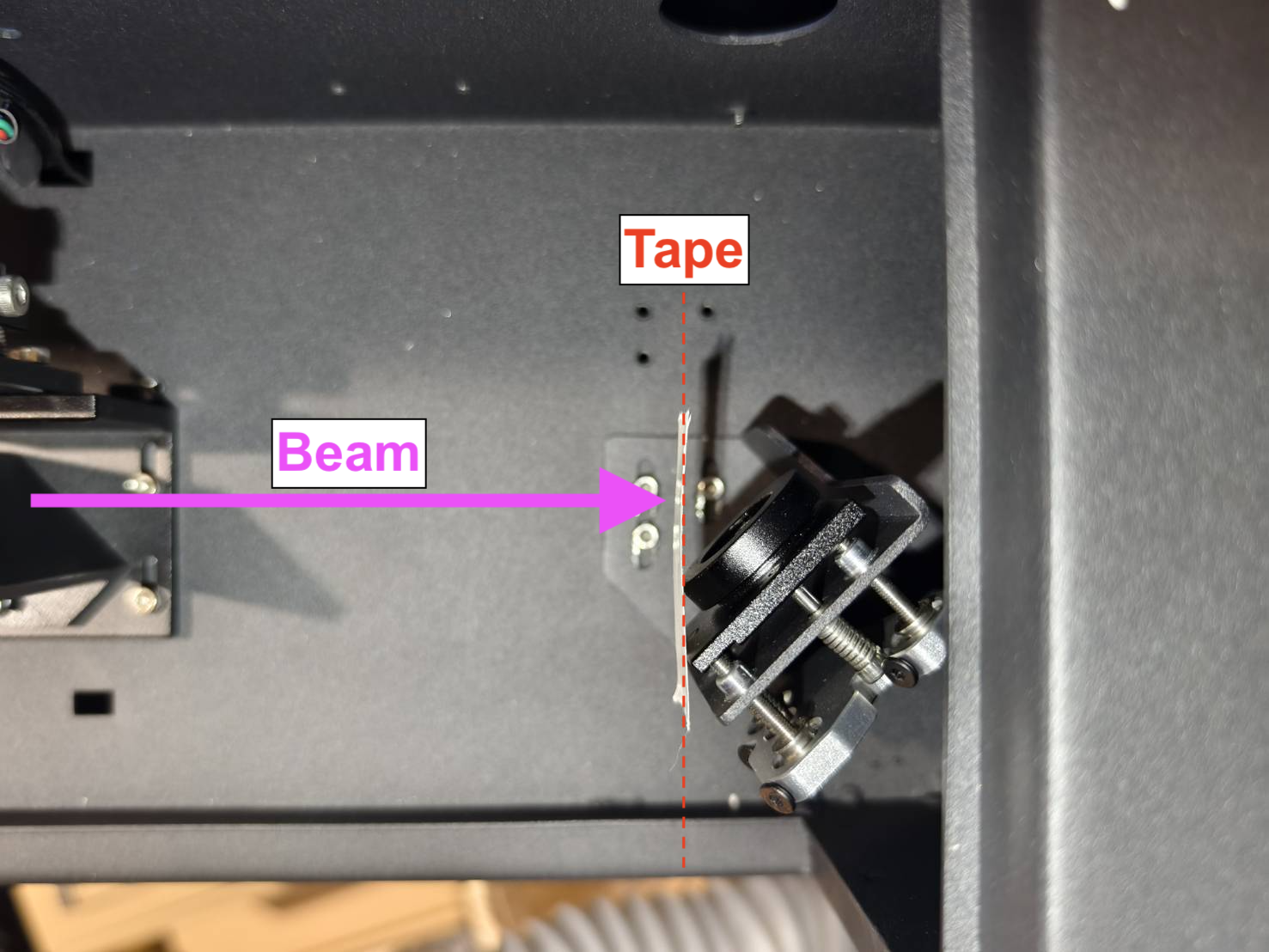

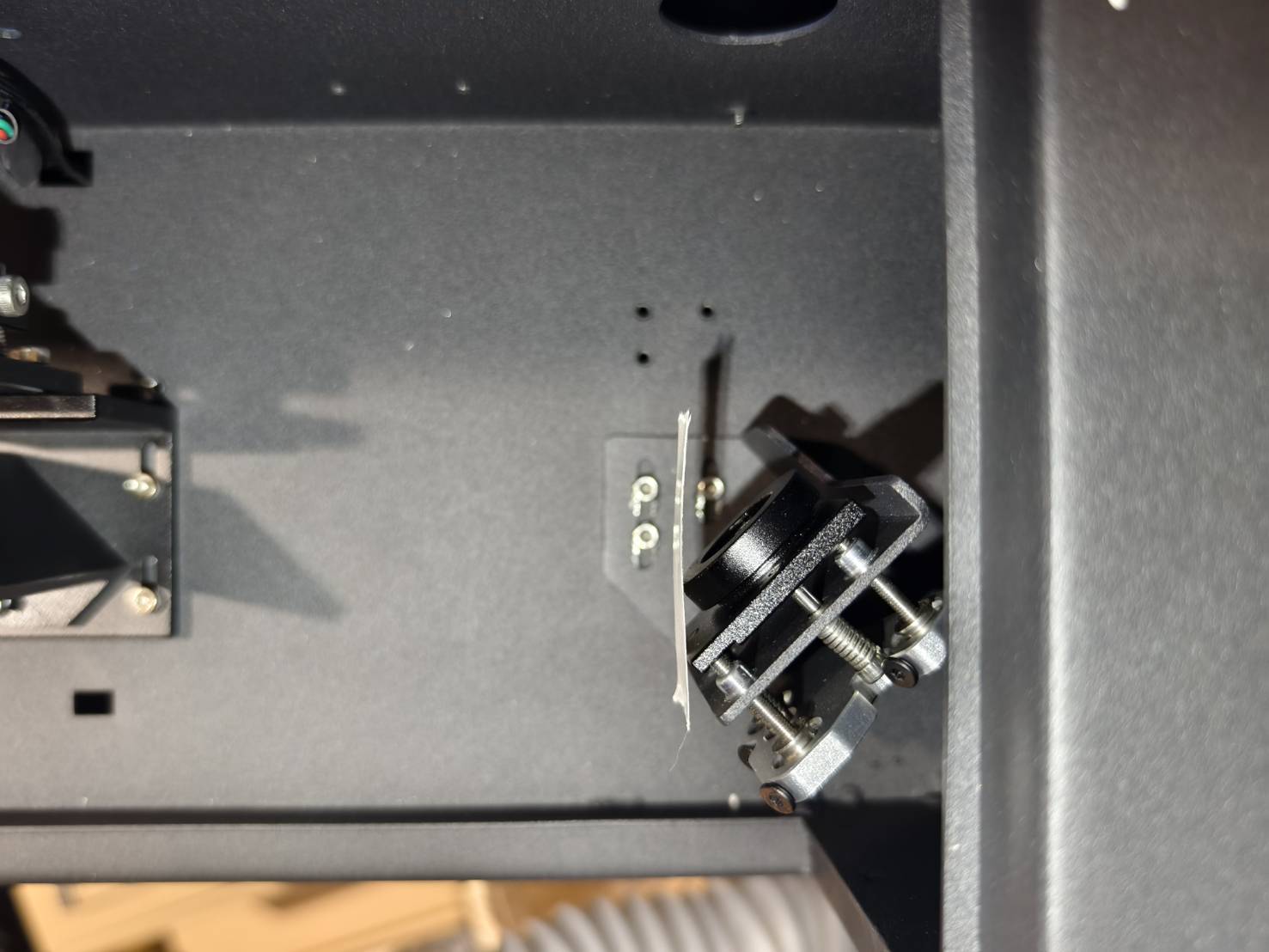

• Placez le ruban adhésif sur le premier miroir en vous assurant qu'il forme un angle de 90 degrés avec le faisceau.

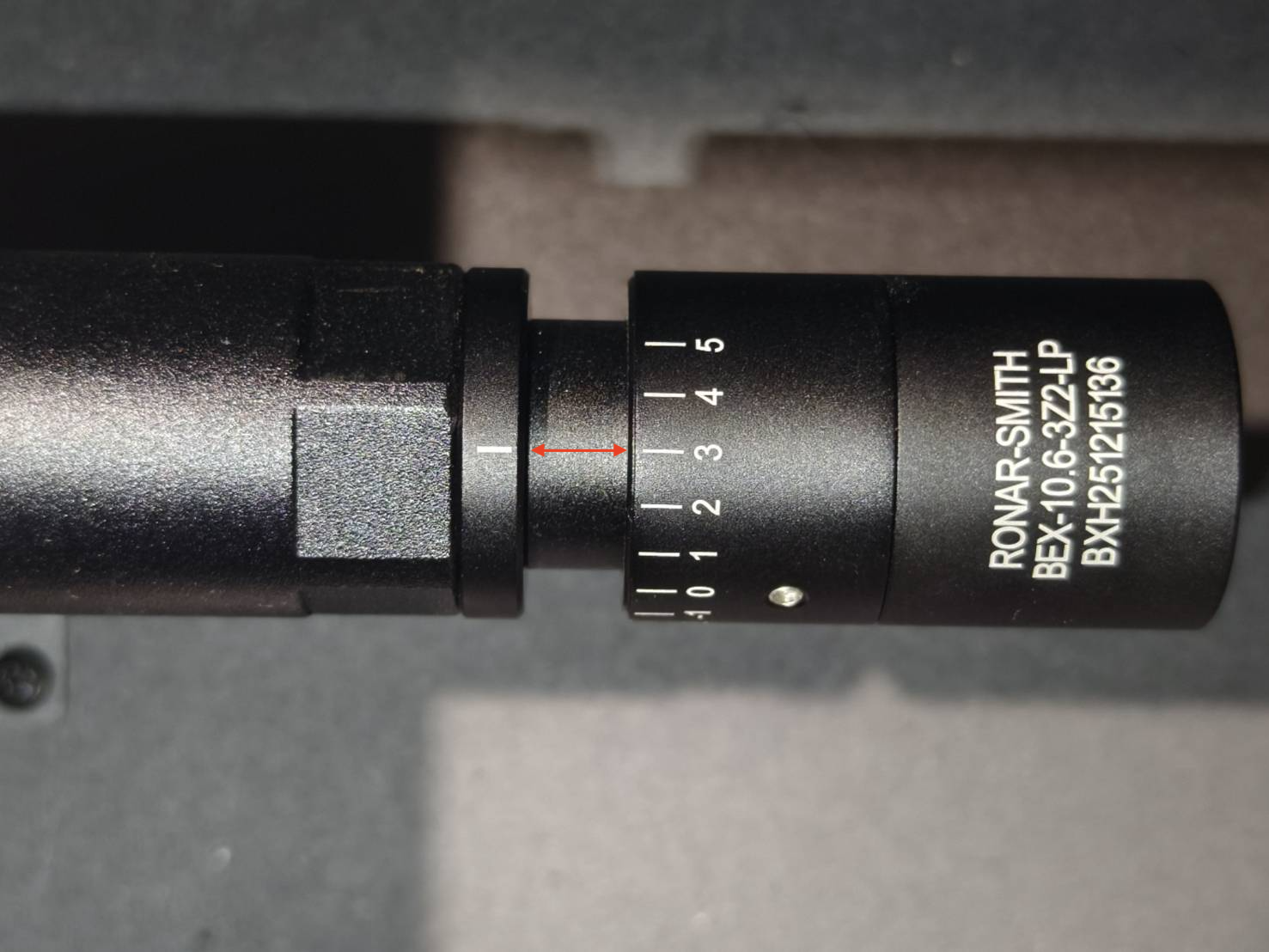

• Réglez l'expanseur de faisceau sur la valeur par défaut "3".

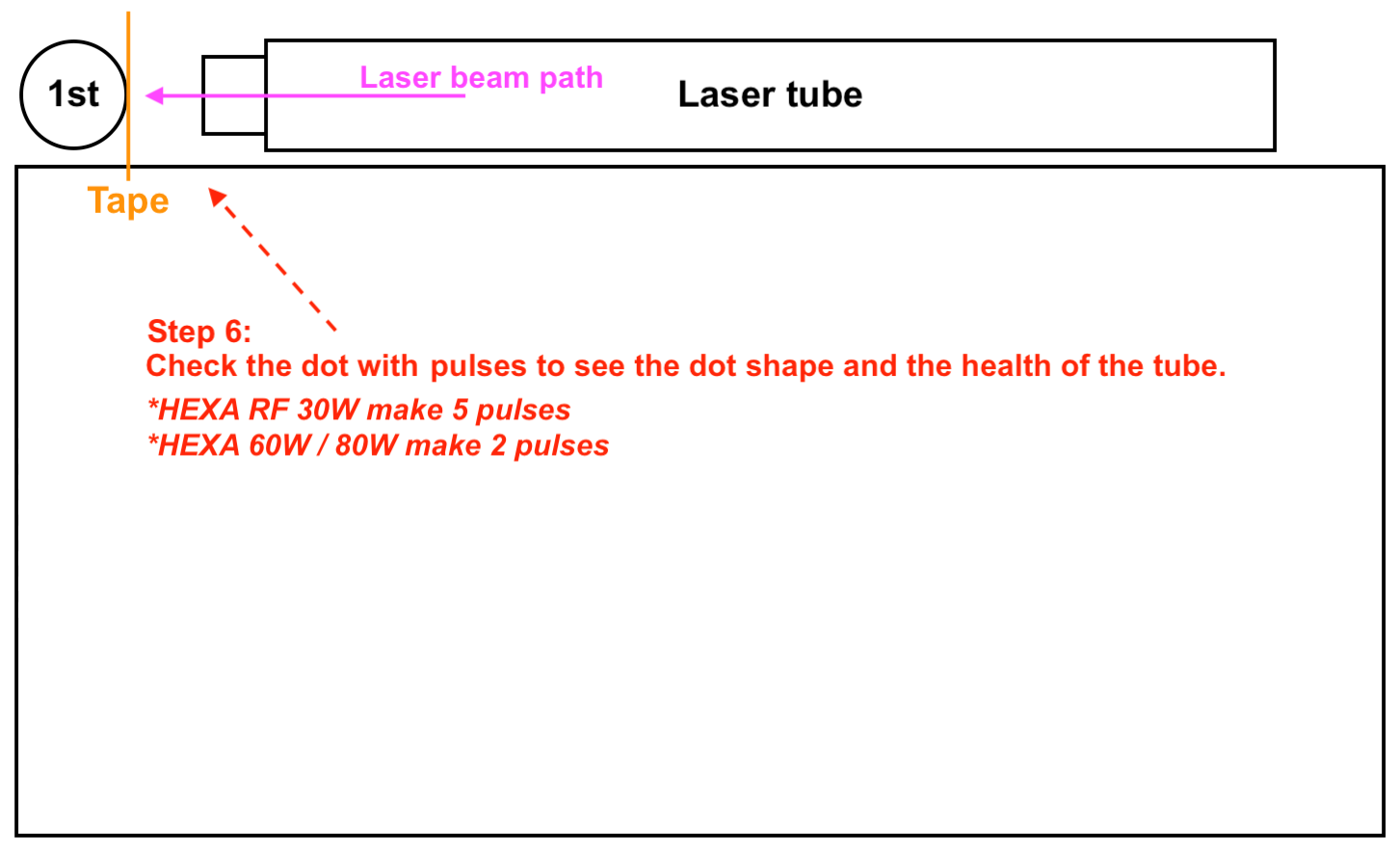

• Fermez le capot arrière et effectuez une impulsion laser.
  Pour HEXA RF 30W, veuillez effectuer 5 impulsions.
  Pour HEXA RF 60W/80W, veuillez effectuer 2 impulsions pour éviter que le ruban adhésif double face ne s'enflamme.



• Démonstration

  (Pour HEXA RF 30W, veuillez effectuer 5 impulsions. Pour HEXA RF 60W/80W, veuillez effectuer 2 impulsions pour éviter que le ruban adhésif double face ne s'enflamme.)



• Vérifiez les résultats.

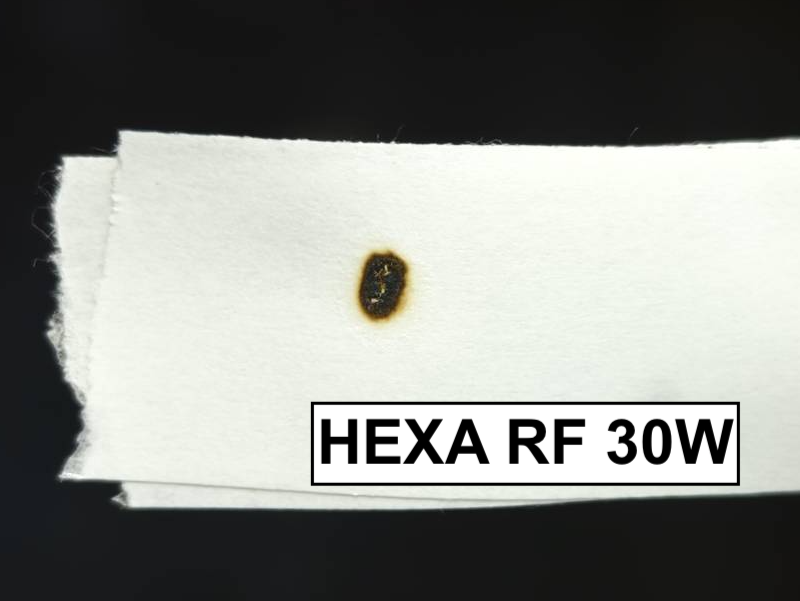

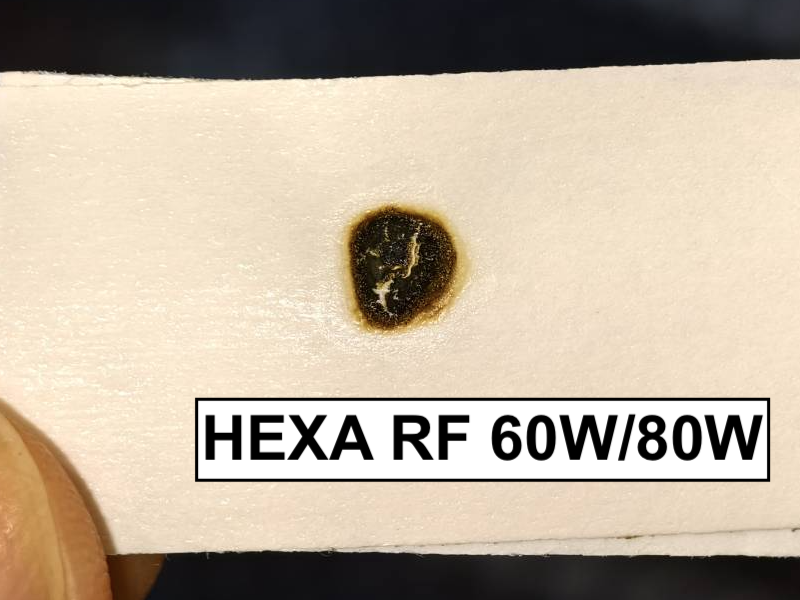

  Exemples de résultats du test sur ruban adhésif
  Bon exemple - Rond et net	Mauvais exemple - Faible, creux ou irrégulier

• Bon résultat >> Étape 7

• Mauvais résultat, ou aucune marque >> Contactez le service client
  • Causes possibles :
    • Le tube laser est endommagé et nécessite un remplacement.
    • L'alimentation laser est endommagée et nécessite un remplacement.

1. Ouvrez le capot de protection.

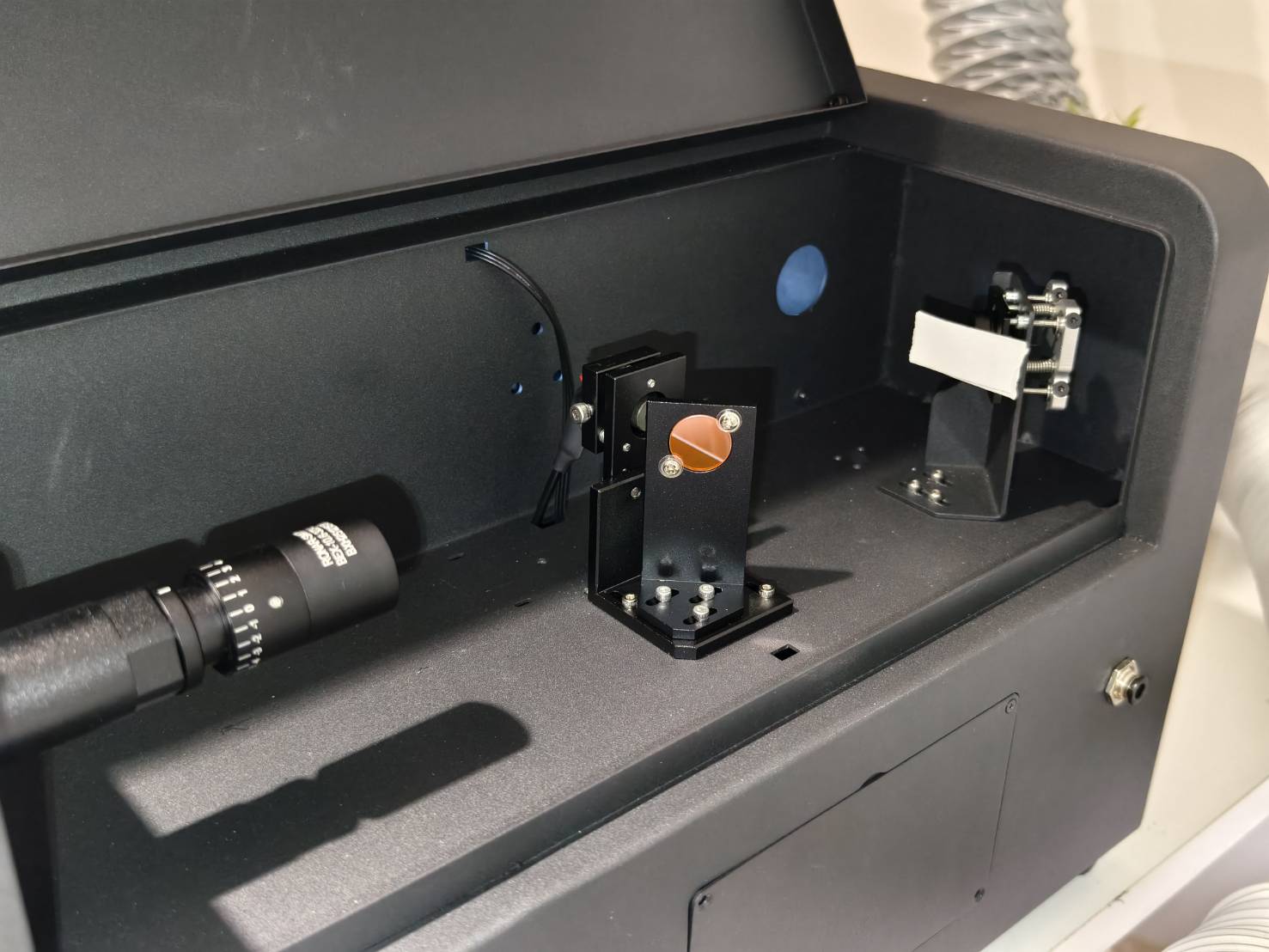

2. Placez un morceau de ruban adhésif double face à double épaisseur à l'entrée du troisième miroir.
3. Accédez au mode Action et appuyez sur « Moteurs » (pour libérer les moteurs).
4. Déplacez la tête laser vers le coin inférieur droit.
5. Assurez-vous que le laser rouge est activé.
6. Fermez le capot de protection.
7. Effectuez 2 à 3 impulsions. (RF 30W x 3, RF 60W/80W x 2)
8. Vérifiez si le point laser rouge et la marque de brûlure se superposent.
9. Ajustez le laser rouge si nécessaire.

Exemple correct - Superposition	Exemple incorrect - Absence de superposition

Remarque :
Si le point rouge ne tombe pas sur le ruban adhésif, cela signifie que le trajet de votre laser rouge est trop décalé.
Vous pourriez le trouver sur le deuxième miroir ; veuillez déplacer le point rouge vers la zone réfléchissante du miroir.

Si vous ne trouvez pas le laser rouge, cela signifie que le pointeur laser rouge est défaillant ou trop décalé. Veuillez vous rendre sur ce lien pour recalibrer le laser rouge.

Aperçu de l'étape :

Étapes détaillées :

1. Retirez le ruban adhésif et placez un nouveau morceau de ruban adhésif double face à double épaisseur sur le deuxième miroir.
2. Déplacez la tête laser vers le coin supérieur gauche.
3. Fermez le capot de protection et effectuez 2 à 3 impulsions. (RF 30W x 3, RF 60W/80W x 2)
4. Vérifiez visuellement si le laser rouge et la marque de brûlure se superposent.

Exemple correct - Superposition

Exemple incorrect - Absence de superposition

• Bon résultat - Superposition >> Étape 9

• Mauvais résultat - Pas de superposition >> Étape 8.1

• Comment desserrer correctement la vis de fixation : Tout d'abord, pulvérisez de l'alcool sur les vis pour dissoudre le gel ou la colle et attendez quelques secondes, puis utilisez un tournevis T8 pour desserrer les trois vis, et la fixation pourra être retirée.



• Démonstration (Veuillez noter que les vis dans la vidéo ont été desserrées avant l'enregistrement.)

• Confirmez la position du point laser et les vis ainsi que les directions qui doivent être ajustées.

  Veuillez vous référer aux exemples ci-dessous pour identifier le numéro et la méthode d'ajustement correspondante :


• Pour #1 :
  Le point laser rouge doit se déplacer vers le bas à droite pour se superposer.
  La vis supérieure gauche doit être tournée dans le sens horaire. Veuillez vous référer à la photo ci-dessous.




  Pour #2 :
  Le point laser rouge doit se déplacer directement vers le bas pour se superposer.
  La vis inférieure gauche doit être tournée dans le sens antihoraire. Veuillez vous référer à la photo ci-dessous.





  Pour #3 :
  Le point laser rouge doit d'abord se déplacer vers le bas, puis vers la gauche pour se superposer.
  La vis inférieure gauche doit être tournée dans le sens antihoraire pour déplacer le point vers le bas.
  La vis supérieure droite doit être tournée dans le sens horaire pour déplacer le point vers la gauche.
  Veuillez vous référer à la photo ci-dessous.




  Pour #4 :
  Le point laser rouge doit se déplacer vers la droite pour se superposer.
  La vis en haut à droite doit être tournée dans le sens inverse des aiguilles d'une montre. Veuillez vous référer à la photo ci-dessous.





  Pour #5 :
  Le point laser rouge doit se déplacer vers la gauche pour se superposer.
  La vis en haut à droite doit être tournée dans le sens des aiguilles d'une montre. Veuillez vous référer à la photo ci-dessous.





  Pour #6 :
  Le point laser rouge doit d'abord se déplacer vers la droite, puis vers le haut pour se superposer.
  La vis en haut à droite doit être tournée dans le sens inverse des aiguilles d'une montre pour déplacer le point vers la droite.
  La vis en bas à gauche doit être tournée dans le sens des aiguilles d'une montre pour déplacer le point vers le haut.
  Veuillez vous référer à la photo ci-dessous.




  Pour #7 :
  Le point laser rouge doit se déplacer directement vers le haut pour se superposer.
  La vis en bas à gauche doit être tournée dans le sens des aiguilles d'une montre. Veuillez vous référer à la photo ci-dessous.




  Pour #8 :
  Le point laser rouge doit se déplacer vers le coin supérieur gauche pour se superposer.
  La vis en haut à gauche doit être tournée dans le sens inverse des aiguilles d'une montre. Veuillez vous référer à la photo ci-dessous.



• Après avoir ajusté les vis, veuillez réinstaller le support de fixation.

Aperçu de l'étape :

Étapes détaillées :

1. Retirez le ruban adhésif et placez un nouveau morceau de ruban adhésif double face à double épaisseur à l'entrée du troisième miroir.
2. Déplacez la tête laser vers la position centrale gauche.
3. Fermez le capot de protection et effectuez 2 à 3 impulsions. (RF 30W x 3, RF 60W/80W x 2)
4. Vérifiez visuellement si le laser rouge et la marque de brûlure se superposent.

Exemple correct - Superposition

Exemple incorrect - Absence de superposition

• Bon résultat - Superposition >> Étape 10

• Mauvais résultat - Pas de superposition >> Étape 9.1

• Il y a trois vis sur le deuxième miroir ; les tourner dans le sens horaire ou antihoraire modifiera la trajectoire du faisceau.


• Tout d'abord, pulvérisez de l'alcool sur les écrous pour dissoudre le gel ou la colle et attendez quelques secondes, puis utilisez un tournevis T8 pour retirer les trois vis, et le dispositif de fixation pourra être retiré.

• Démonstration

• Confirmez la position du point laser et les vis ainsi que les directions qui doivent être ajustées.
  Veuillez vous référer à la photo ci-dessous pour identifier le numéro correspondant à la position de votre point laser rouge.



• Pour #1 :
  Le point laser rouge doit se déplacer vers le bas à droite pour se superposer.
  La vis inférieure droite doit être tournée dans le sens antihoraire.
  Veuillez vous référer à la photo ci-dessous.





  Pour #2 :
  Le point laser rouge doit se déplacer directement vers le bas pour se superposer.
  La vis en haut à droite doit être tournée dans le sens des aiguilles d'une montre. Veuillez vous référer à la photo ci-dessous.





  Pour #3 :
  Le point laser rouge doit d'abord se déplacer vers le bas, puis vers la gauche pour se superposer.
  La vis supérieure droite doit être tournée dans le sens horaire pour déplacer le point vers le bas.
  La vis inférieure gauche doit être tournée dans le sens antihoraire pour déplacer le point vers la gauche.
  Veuillez vous référer à la photo ci-dessous.





  Pour #4 :
  Le point laser rouge doit se déplacer vers la droite pour se superposer.
  La vis en bas à gauche doit être tournée dans le sens des aiguilles d'une montre. Veuillez vous référer à la photo ci-dessous.




  Pour #5 :
  Le point laser rouge doit se déplacer vers la gauche pour se superposer.
  La vis inférieure gauche doit être tournée dans le sens antihoraire.
  Veuillez vous référer à la photo ci-dessous.





  Pour #6 :
  Le point laser rouge doit d'abord se déplacer vers la droite, puis vers le haut pour se superposer.
  La vis supérieure gauche doit être tournée dans le sens horaire pour déplacer le point vers la gauche.
  La vis inférieure droite doit être tournée dans le sens antihoraire pour déplacer le point vers le haut.
  Veuillez vous référer à la photo ci-dessous.





  Pour #7 :
  Le point laser rouge doit se déplacer directement vers le haut pour se superposer.
  La vis inférieure droite doit être tournée dans le sens antihoraire pour déplacer le point vers le haut. Veuillez vous référer à la photo ci-dessous.





  Pour #8 :
  Le point laser rouge doit se déplacer vers le coin supérieur gauche pour se superposer.
  La vis en haut à droite doit être tournée dans le sens des aiguilles d'une montre. Veuillez vous référer à la photo ci-dessous.





• Après avoir ajusté les vis, veuillez réinstaller le support de fixation.

• Veuillez utiliser le lien pour télécharger le fichier, et le graver/découper sur un acrylique transparent de 3 mm.


• Le cercle de l'outil correspondra à l'ouverture dans l'image ci-dessous.

• Si votre machine ne peut découper aucune zone de la plateforme de travail, vous devez fabriquer un outil temporaire.
  Veuillez utiliser un morceau de ruban adhésif transparent et le plier pour recouvrir la partie collante.
  Tracez deux lignes comme illustré ci-dessous.


• L'intersection des lignes sur le ruban correspondra au centre de l'ouverture circulaire.
  (Il est recommandé de marquer deux repères comme indiqué par les points rouges ci-dessous pour aligner les lignes sur le ruban.)


• Une fois l'outil prêt, déplacez la tête laser en position centrale.



• Utilisez l'outil pour vérifier l'alignement vertical.
  Alignez le cercle ou le repère de l'outil avec l'entrée, et vérifiez la position du point laser rouge.

  Acrylique
  Exemple correct		Exemple incorrect

  Ruban adhésif
  Correct - Centré	Incorrect - Non centré

• Résultat correct >> Étape 11

• Mauvais résultat >> Étape 10.1

• Desserrez légèrement ces 4 vis ; ne les retirez pas et ne les desserrez pas trop.

  • Après avoir desserré les vis, vous pouvez maintenant pousser la tête laser vers l'intérieur ou vers l'extérieur.
    • Pousser vers l'extérieur :



    • Pousser vers l'intérieur :



• Après avoir déplacé la tête laser, resserrez les vis.



• Veuillez effectuer Étalonnage de la caméra dans Beam Studio.
  (Cette étape peut être réalisée en fin de procédure après avoir terminé tous les réglages du chemin optique.)


• Déplacez la tête laser en position centrale.



• Utilisez l'outil pour vérifier l'alignement horizontal.
  Alignez le cercle ou le repère de l'outil avec l'entrée, et vérifiez la position du point laser rouge.

  Acrylique
  Correct - Centré		Acceptable - Haut	Mauvais - Bas

  Ruban adhésif
  Correct - Centré	Acceptable - Haut	Mauvais - Bas

• Résultat bon ou acceptable >> Étape 12

• Mauvais résultat >> Contactez le service client
  • Cause possible : L'angle du faisceau laser est trop décalé et doit être ajusté vers le haut ou remplacé.

• Déplacez la tête laser au centre de la plateforme de travail et placez une feuille de papier sous l'extrémité de la buse.
  Ajustez la hauteur de la plateforme de travail de sorte que la distance entre le papier et l'extrémité de la buse soit d'environ 5 mm à 10 mm.



• Vérifiez si vous pouvez voir un point laser rouge focalisé ou une lumière rouge comme indiqué dans l'image ci-dessous.


  Bon résultat - Centré	Mauvais résultat - Aucun point	Mauvais résultat - Non centré

• Résultat correct >> Étape 13

• Mauvais résultat >> Étape 12.1

• Cette étape vous apprendra comment ajuster les vis du troisième miroir pour corriger le chemin optique vertical du troisième miroir à la plateforme de travail. Corrigez le chemin du faisceau vertical en ajustant les vis du troisième miroir.
  Il y a trois vis sur le troisième miroir ; les tourner dans le sens horaire ou antihoraire modifiera le chemin du faisceau vertical, ce qui signifie que la position du petit point sur le ruban adhésif changera.


• Veuillez apprendre à desserrer correctement les écrous.
  Utilisez une pince pour maintenir la vis, puis utilisez une clé à deux extrémités pour tourner dans le sens antihoraire afin de desserrer l'écrou.


• Comment déterminer la position du point laser ?
  Si vous ne pouvez pas voir le point focalisé, vous pouvez observer la lumière rouge. La zone avec la lumière la plus intense est la position du point laser.

  Exemple

  Comme indiqué sur l'image, la lumière plus intense indique que le point laser devrait être en bas à gauche.

  Pour déplacer le point laser au centre, il doit se déplacer vers le haut et vers la droite, nous recommandons donc de tourner la vis en haut à droite dans le sens horaire.

  Démonstration

• Après avoir ajusté les vis, veuillez serrer l'écrou en le tournant dans le sens horaire.


• Réglage terminé, aucun problème >> Étape 13

• Peu importe comment vous ajustez, le point laser n'apparaît pas ou ne peut pas être centré >>
  • Utilisez le lien pour l'ajustement avancé.
    >> Ajustement avancé du chemin optique
  • Après l'ajustement avancé, retournez à Étape 12.1 pour essayer d'ajuster le point rouge.

• Déplacez la tête laser vers le coin inférieur droit de la plateforme de travail et placez une feuille de papier sous l'extrémité de la buse.
  Ajustez la hauteur de la plateforme de travail de sorte que la distance entre le papier et l'extrémité de la buse soit d'environ 5 mm à 10 mm.



• Vérifiez si vous pouvez voir un point laser rouge focalisé ou une lumière rouge comme indiqué dans l'image ci-dessous.


  Bon résultat - Centré	Mauvais résultat - Aucun point	Mauvais résultat - Non centré

• Résultat correct >> Étape 14

• Mauvais résultat >> Étape 13.1

• Cette étape vous apprendra comment ajuster les vis du troisième miroir pour corriger le chemin optique vertical du troisième miroir à la plateforme de travail. Corrigez le chemin du faisceau vertical en ajustant les vis du troisième miroir.
  Il y a trois vis sur le troisième miroir ; les tourner dans le sens horaire ou antihoraire modifiera le chemin du faisceau vertical, ce qui signifie que la position du petit point sur le ruban adhésif changera.


• Veuillez apprendre à desserrer correctement les écrous.
  Utilisez une pince pour maintenir la vis, puis utilisez une clé à deux extrémités pour tourner dans le sens antihoraire afin de desserrer l'écrou.


• Comment déterminer la position du point laser ?
  Si vous ne pouvez pas voir le point focalisé, vous pouvez observer la lumière rouge. La zone avec la lumière la plus intense est la position du point laser.

  Exemple

  Comme indiqué sur l'image, la lumière plus intense indique que le point laser devrait être en bas à gauche.

  Pour déplacer le point laser au centre, il doit se déplacer vers le haut et vers la droite, nous recommandons donc de tourner la vis en haut à droite dans le sens horaire.

  Démonstration

• Après avoir ajusté les vis, veuillez serrer l'écrou en le tournant dans le sens horaire.



• Réglage terminé, aucun problème >> Étape 14

• Peu importe comment vous ajustez, le point laser n'apparaît pas ou ne peut pas être centré >>
  • Retournez à Étape 12.1 et assurez-vous que le point laser est exactement au centre de la plateforme de travail.
  • Après l'ajustement, passez directement à Étape 14.

• Placez un morceau de ruban adhésif monocouche sur l'extrémité de la buse, déplacez la tête laser au centre de la plateforme de travail, fermez le capot et déclenchez une impulsion.




• Démonstration

• Retirez le ruban adhésif et vérifiez si le point laser est rond.
  • Bon exemple - Centré et rond :
  •

  • Exemple acceptable - Rond mais légèrement décentré :

  • Mauvais exemple - Pas rond :




• Résultat bon ou acceptable >> Étape 15

• Mauvais résultat >> Étape 14.1

• Aucune marque de brûlure >> Ajustement avancé du chemin optique
  • Après l'ajustement avancé, retournez à Étape 14 pour vérifier à nouveau le point laser.

• Déterminez la position du point vertical et trouvez les vis correspondantes et les directions à ajuster. Vous devez d'abord comprendre toute la zone dans laquelle le point peut se déplacer.
  En fait, cette plage est identique à la zone de l'extrémité de la buse. L'empreinte sur le ruban adhésif représente cette zone.

• Ensuite, trouvez le numéro similaire à la position de votre point vertical.
• Schéma :
• Ensuite, utilisez une pince pour tenir la vis, puis utilisez une clé à deux extrémités pour tourner l'écrou dans le sens antihoraire pour le desserrer.
  Utilisez une pince pour maintenir la vis, puis utilisez une clé à deux extrémités pour tourner dans le sens antihoraire afin de desserrer l'écrou.



• Après avoir ajusté les vis, vous devez appliquer un nouveau ruban adhésif et effectuer de nouvelles impulsions pour vérifier la position du point.




• Démonstration :



• Si vous trouvez cette méthode difficile, vous pouvez utiliser le point rouge pour avoir une idée générale de la position réelle du chemin optique CO2, puis effectuer des impulsions.



• Après avoir ajusté les vis, veuillez serrer l'écrou en le tournant dans le sens horaire.


Aperçu de l'étape - Coin inférieur droit

• Placez un morceau de ruban adhésif monocouche sur l'extrémité de la buse, déplacez la tête laser dans le coin inférieur droit de la plateforme de travail, fermez le capot et déclenchez une impulsion.



• Démonstration

• Retirez le ruban adhésif et vérifiez si le point laser est rond.
  • Bon exemple - Centré et rond :
  •

  • Exemple acceptable - Rond mais légèrement décentré :

  • Mauvais exemple - Pas rond :




• Résultat satisfaisant ou acceptable >> Ajustement terminé ! (Si votre tête laser a été ajustée dans Étape 10.1, assurez-vous d'effectuer Étalonnage de la caméra.)

• Mauvais résultat >> Étape 15.1

• Aucune marque de brûlure >> Ajustement avancé du chemin optique
  • Après l'ajustement avancé, retournez à Étape 14 pour vérifier à nouveau le point laser.

• Déterminez la position du point vertical et trouvez les vis correspondantes et les directions à ajuster. Vous devez d'abord comprendre toute la zone dans laquelle le point peut se déplacer.
  En fait, cette plage est identique à la zone de l'extrémité de la buse. L'empreinte sur le ruban adhésif représente cette zone.

• Ensuite, trouvez le numéro correspondant à la position de votre point vertical.
• Schéma :
• Ensuite, utilisez une pince pour tenir la vis, puis utilisez une clé à deux extrémités pour tourner l'écrou dans le sens antihoraire pour le desserrer.
  Utilisez une pince pour maintenir la vis, puis utilisez une clé à deux extrémités pour tourner dans le sens antihoraire afin de desserrer l'écrou.



• Après avoir ajusté les vis, vous devez appliquer un nouveau ruban adhésif et effectuer de nouvelles impulsions pour vérifier la position du point.




• Démonstration :



• Si vous trouvez cette méthode difficile, vous pouvez utiliser le point rouge pour avoir une idée générale de la position réelle du chemin optique CO2, puis effectuer des impulsions.



• Après avoir ajusté les vis, veuillez serrer l'écrou en le tournant dans le sens horaire.


• Revérifier le point central Étape 14 Si le centre et le coin inférieur droit ne peuvent pas être centrés simultanément >>

• Collecter le ruban adhésif avec les marques de brûlure (Étape 16) Veuillez collecter les marques de brûlure aux emplacements suivants.

• Placez un ruban adhésif double épaisseur sur le pointeur laser rouge, en vous assurant qu'il est perpendiculaire au faisceau, et effectuez 3 impulsions.
  Collez les résultats sur une feuille de papier et marquez l'emplacement.




• Notez les positions des miroirs et le nombre d'impulsions (comme indiqué ci-dessous)


• Collecter les marques du 1er au 2e miroir. Placez un ruban adhésif double épaisseur sur le 2e miroir, en vous assurant qu'il est perpendiculaire au faisceau, effectuez 2 impulsions dans le coin supérieur gauche, puis 2 autres impulsions dans le coin inférieur gauche.



• Notez les positions des miroirs et le nombre d'impulsions (comme indiqué ci-dessous)


• Collectez les marques à l'entrée du 2e au 3e miroir. Placez un ruban adhésif double épaisseur sur le 3e miroir, en vous assurant qu'il est perpendiculaire au faisceau, effectuez 2 impulsions au centre gauche, puis 2 autres impulsions au centre droit.



• Notez les positions des miroirs et le nombre d'impulsions (comme indiqué ci-dessous)


• Collectez les marques à l'extrémité de la buse au centre. Placez un morceau de simple épaisseur ruban adhésif sur l'extrémité de la buse, déplacez la tête laser au centre de la plateforme de travail et effectuez une impulsion.




• Notez les positions des miroirs et le nombre d'impulsions (comme indiqué ci-dessous)


• Collectez les marques à l'extrémité de la buse dans le coin inférieur droit. Placez un morceau de simple épaisseur ruban adhésif sur l'extrémité de la buse, déplacez la tête laser dans le coin inférieur droit de la plateforme de travail et effectuez une impulsion.




• Notez les positions des miroirs et le nombre d'impulsions (comme indiqué ci-dessous)


• Collectez les marques à l'entrée du 3e miroir du coin supérieur gauche au coin supérieur droit. Placez un ruban adhésif double épaisseur sur le 3e miroir, en vous assurant qu'il est perpendiculaire au faisceau, effectuez 2 impulsions sur le côté supérieur gauche, puis 2 autres impulsions sur le côté supérieur droit.




• Notez les positions des miroirs et le nombre d'impulsions (comme indiqué ci-dessous)


• Collectez les marques à l'entrée du 3e miroir du coin inférieur gauche au coin inférieur droit. Placez un ruban adhésif double couche sur le 3e miroir, en vous assurant qu'il est perpendiculaire au faisceau à 90 degrés, effectuez 2 impulsions en bas à gauche, puis 2 autres impulsions en bas à droite.




• Notez les positions des miroirs et le nombre d'impulsions (comme indiqué ci-dessous)


• Enfin, prenez une photo en gros plan de la tache au niveau de l'extrémité de la buse.
