4-11 Micro-ajustement de la distance focale

Description

Si vous constatez que la distance après la mise au point automatique est incorrecte ou ne répond pas à vos besoins, ou si vous souhaitez augmenter ou diminuer manuellement la distance de mise au point automatique, le HEXA RF dispose d'une fonction intégrée pour ajuster cette distance.

Veuillez suivre les étapes ci-dessous pour vérifier et ajuster la distance focale.
La distance focale peut être ajustée finement de ±2mm.

Étape 1

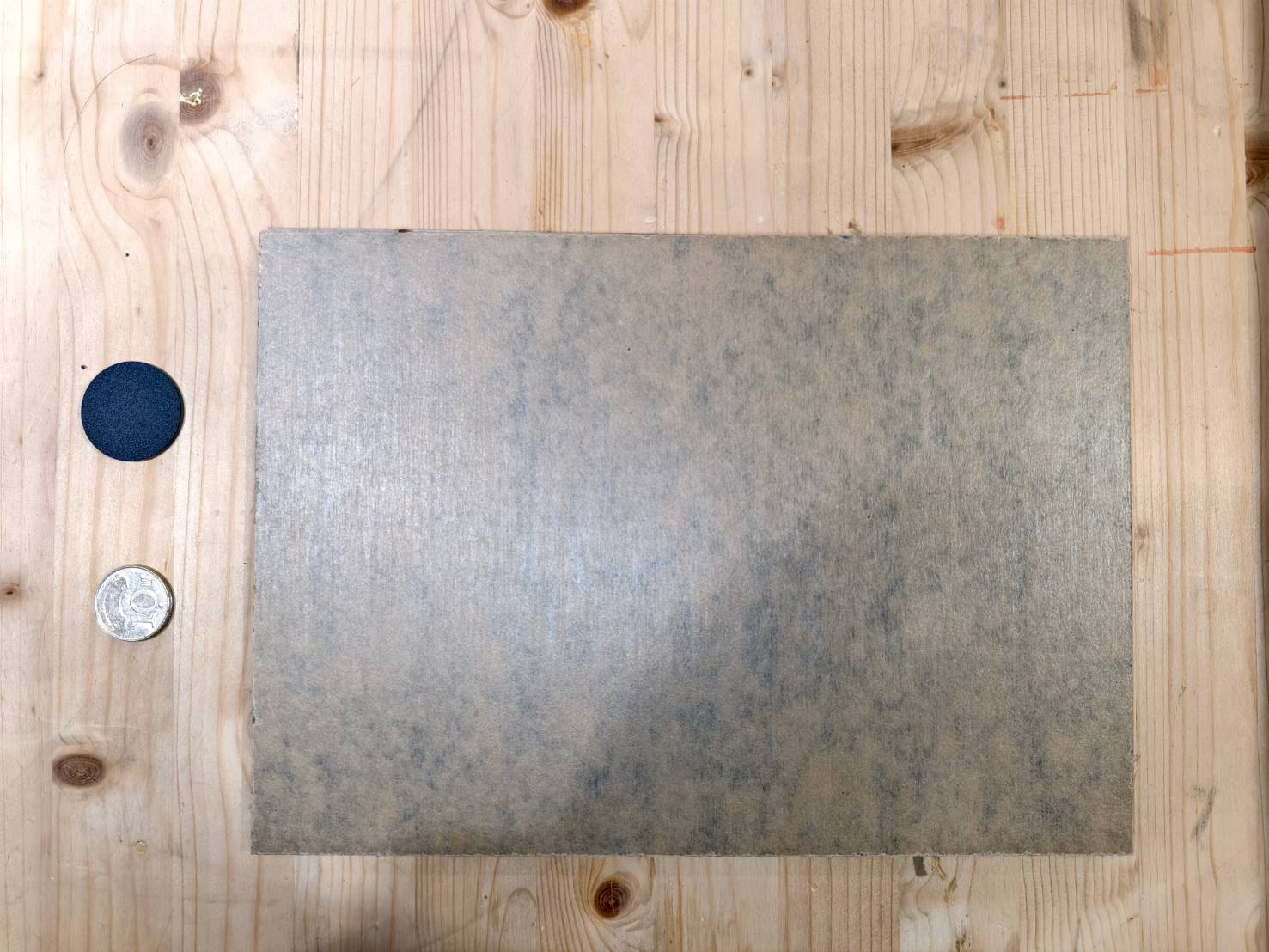

Préparez un morceau de matériau dur, tel que de l'acrylique ou du bois, ainsi que des pièces de monnaie ou un objet de 4mm d'épaisseur.

Les pièces de monnaie sont faciles à obtenir et peuvent être utilisées pour mesurer la distance.

Étape 2

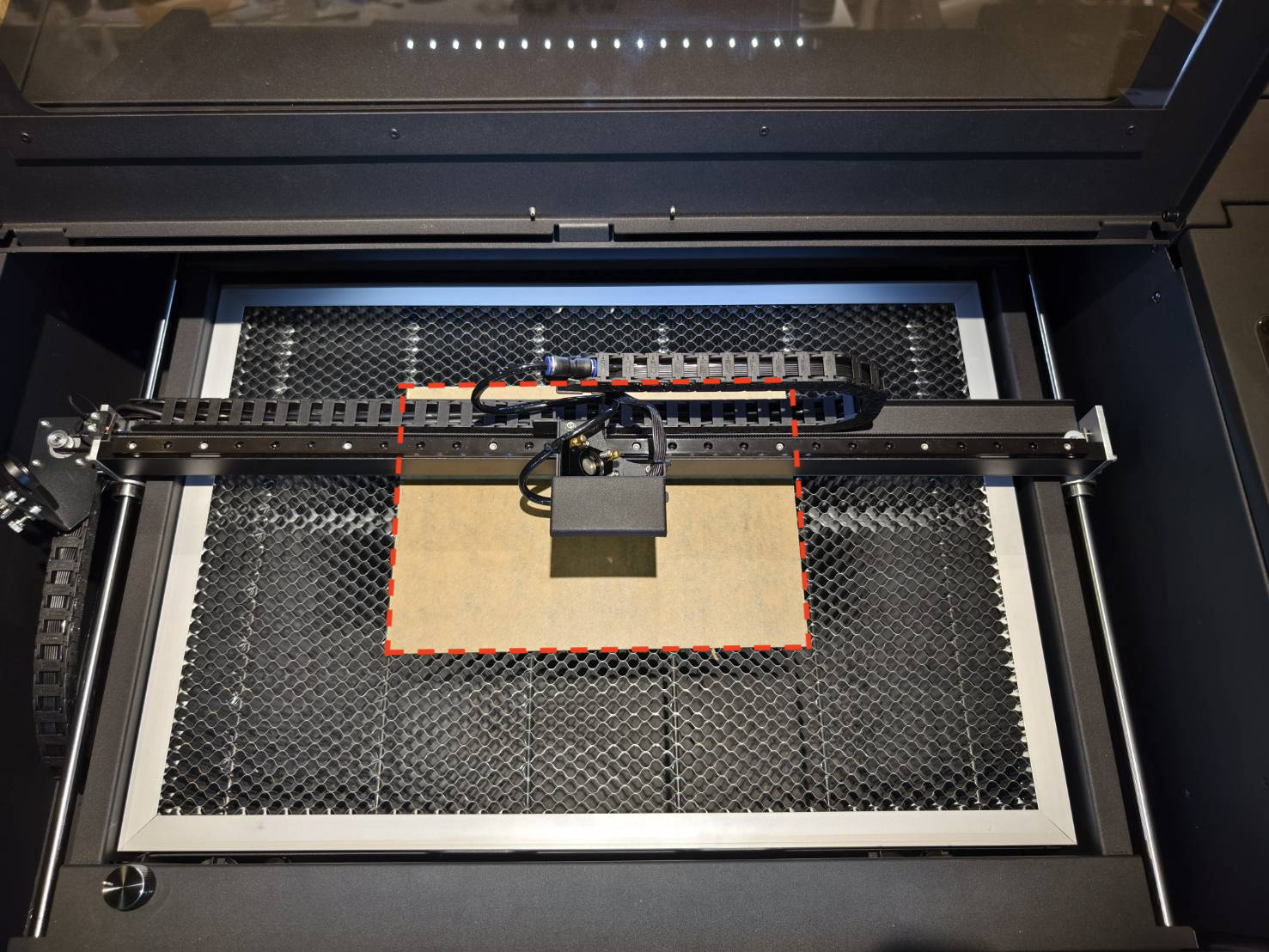

Placez le matériau au centre de la zone de travail et exécutez la mise au point automatique à l'aide du panneau tactile.

Étape 3

Assurez-vous que la lentille focale est à la couche par défaut (couche supérieure). Veuillez lire attentivement les instructions suivantes pour comprendre les concepts de position de la lentille et de distance focale.

Description du mode de mise au point

Par défaut, la lentille focale est située à la couche supérieure et la distance focale est de 4mm, ce qui signifie que la distance entre l'extrémité de la buse et la surface du matériau est de 4mm. Comment ajuster la position de la lentille de focalisation ? 1. Démontez la lentille de focalisation   2. Confirmez l'ordre pour le mode de focalisation   Mode de focalisation : 4mm (Par défaut) Lentille Déflecteur Bague de fixation Buse   3. Réassemblez la lentille de focalisation Le côté rouge du déflecteur doit être orienté vers le bas. Le côté convexe de la lentille de focalisation doit être orienté vers le haut. (Astuce pour identifier le côté convexe : lorsque vous le regardez, vous devez voir un reflet complet de votre visage.) Tournez la bague de fixation dans le sens antihoraire pour la serrer.

Étape 4

Veuillez vous assurer que votre lentille de focalisation est située sur la couche par défaut (supérieure), comme dans Étape 3.
Allumez la machine, allez dans « Paramètres matériels » pour sélectionner le mode de focalisation correct.
Machine >> Paramètres matériels >> Page suivante >> Mode de focalisation >> Sélectionner « Focalisation courte (Par défaut) »

Étape 5

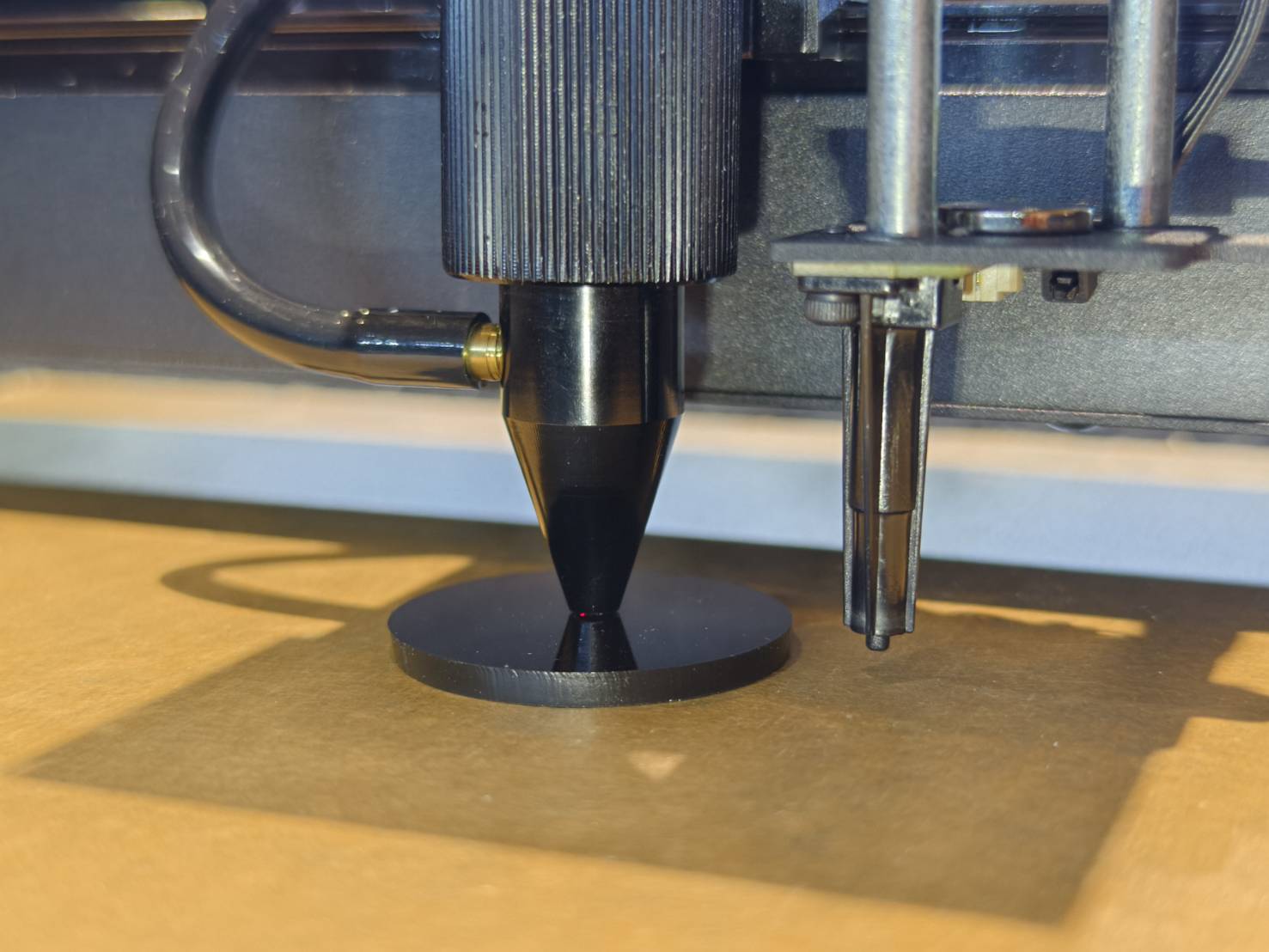

Utilisez des pièces de monnaie ou un matériau de 4mm d'épaisseur pour vérifier si la distance de focalisation est correcte.

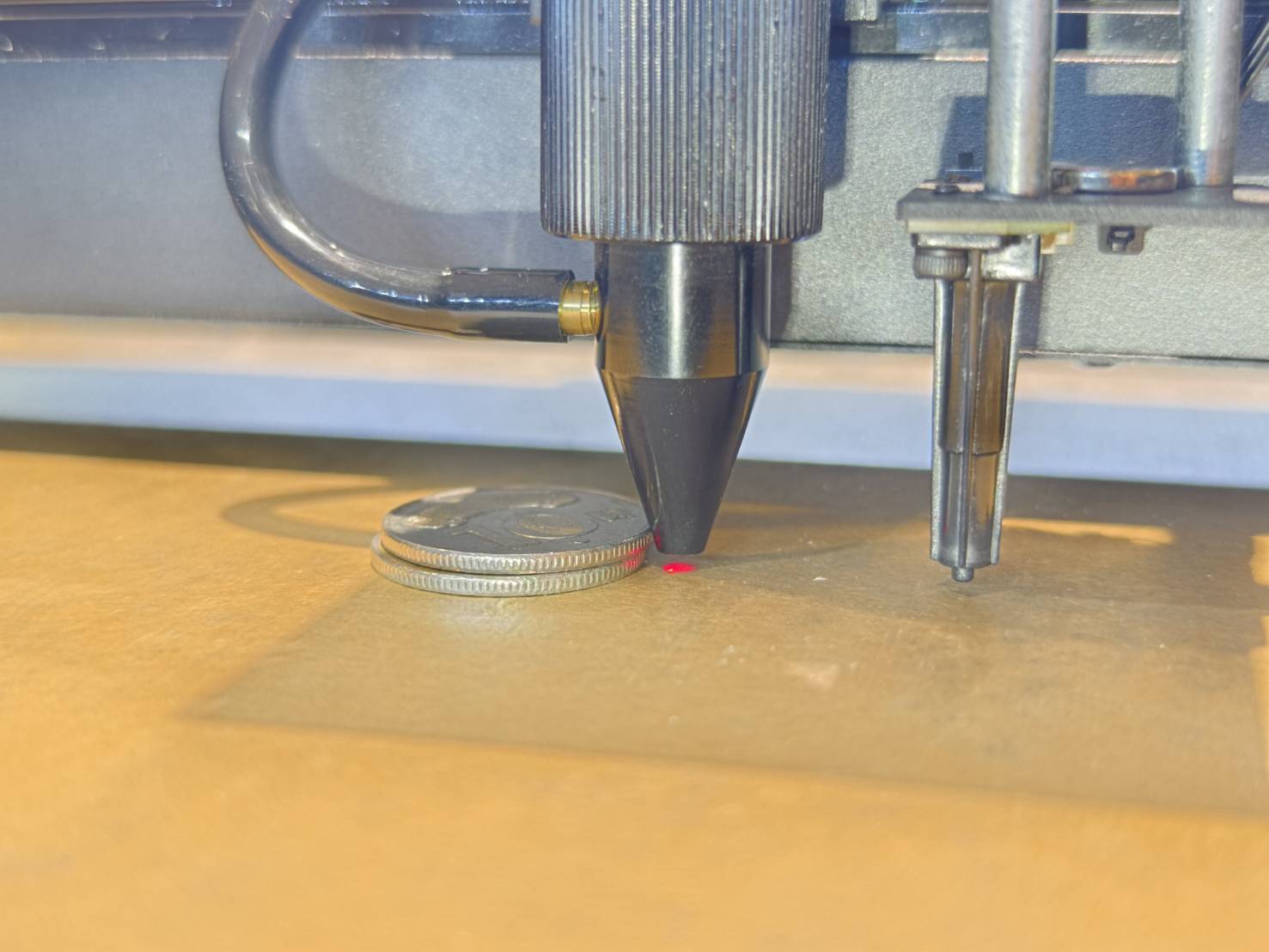

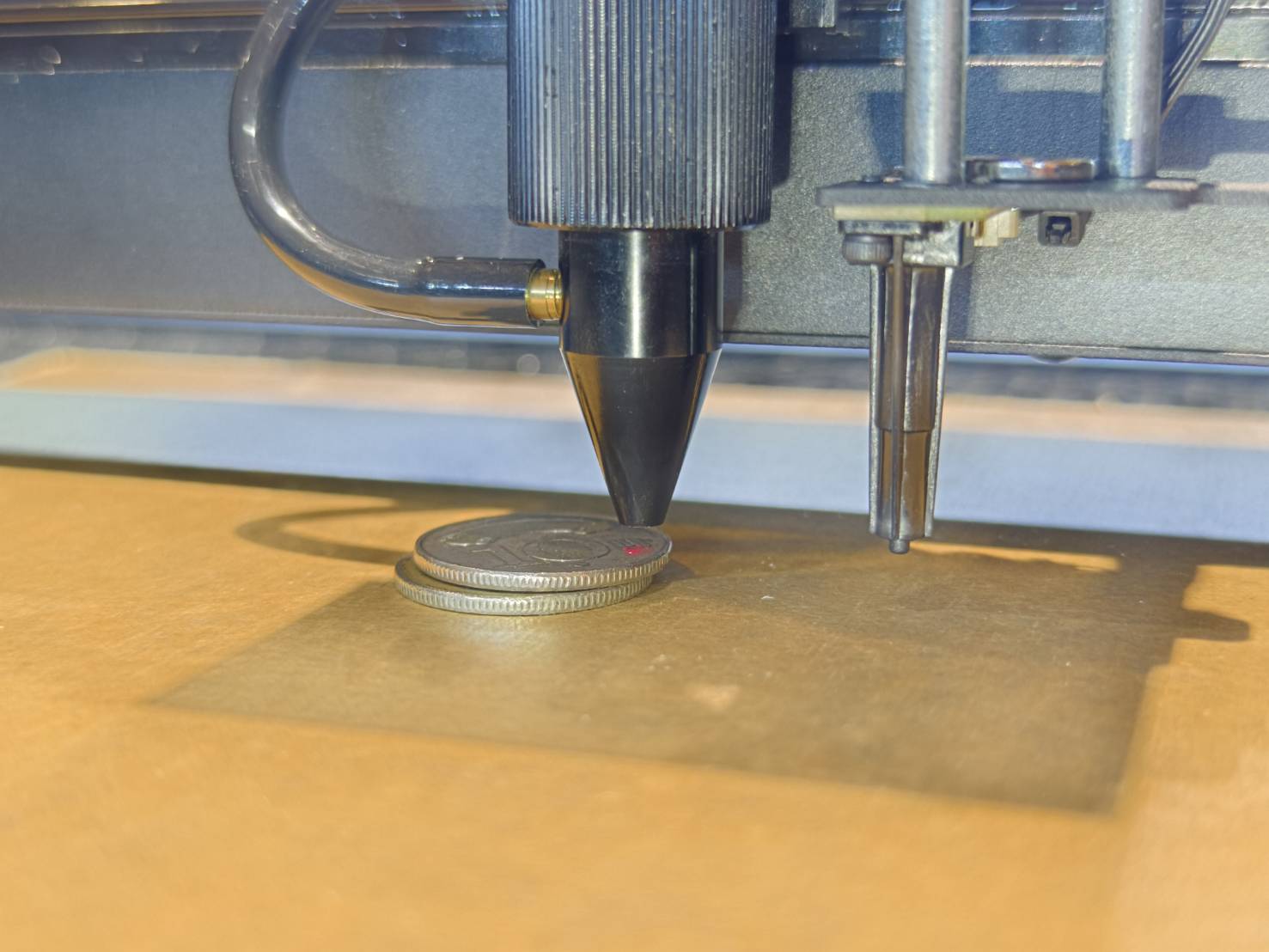

Insérez la pièce ou le matériau dans l'espace entre la surface du matériau et l'extrémité de la buse.
Observez la distance de l'espace pour déterminer s'il est trop long ou trop court.

Étape 6

Accédez à la fonction d'ajustement manuel de la distance.

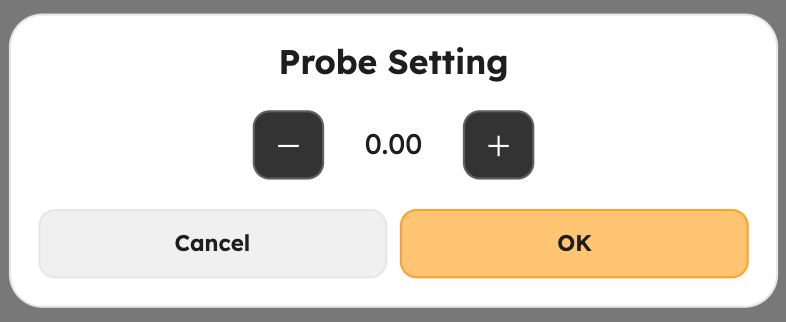

(Machine > Paramètres > Paramètres matériels > Page suivante > Correction d'erreur de sonde)

Étape 6

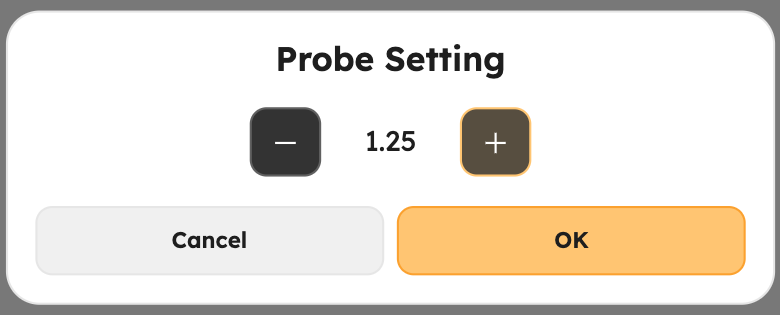

Définir la valeur sur « - » abaissera le plateau de travail en mm.
Définir la valeur sur « + » élèvera le plateau de travail en mm.

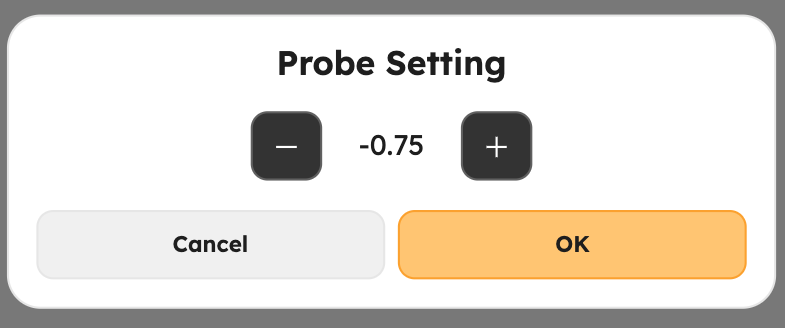

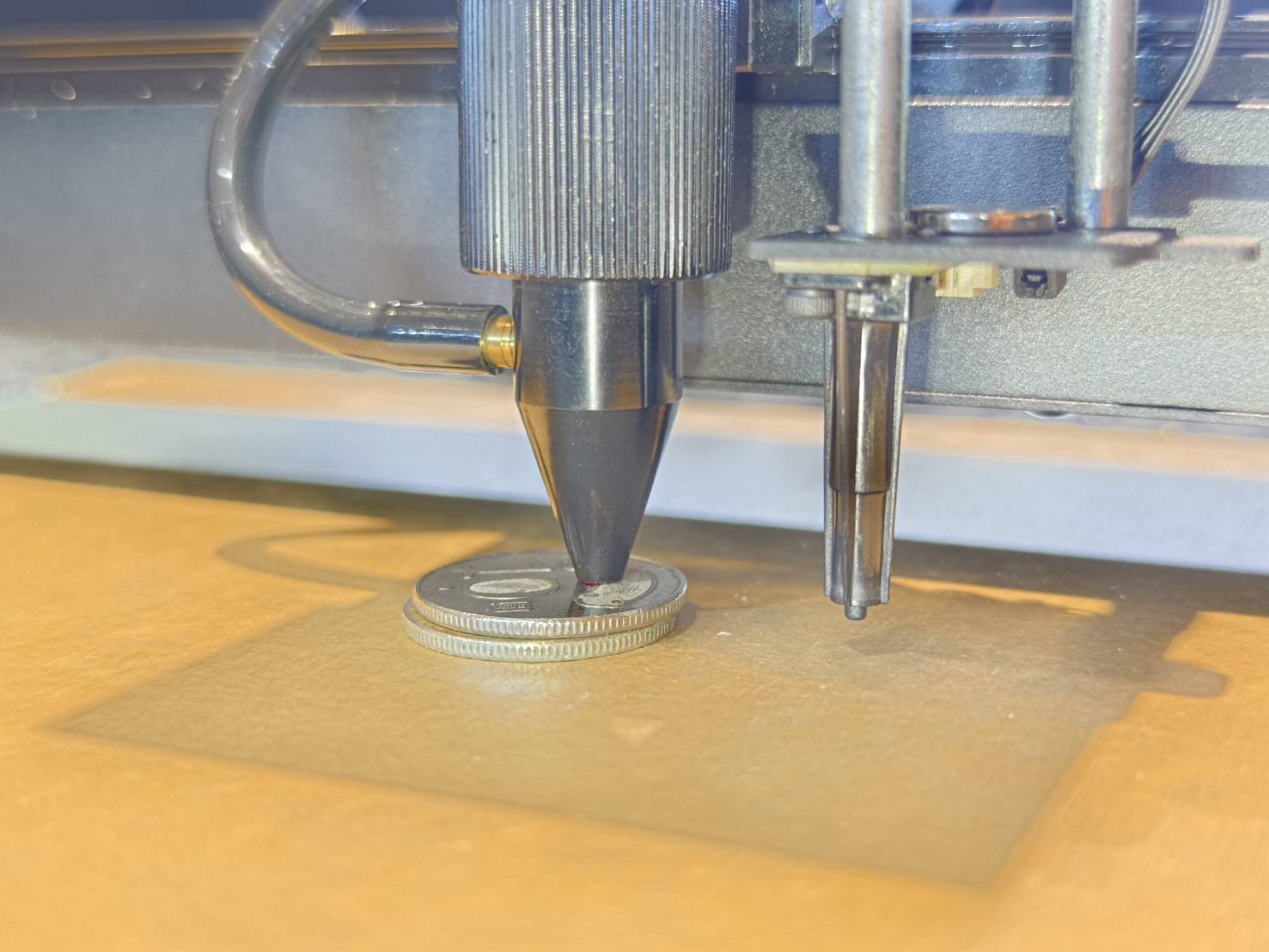

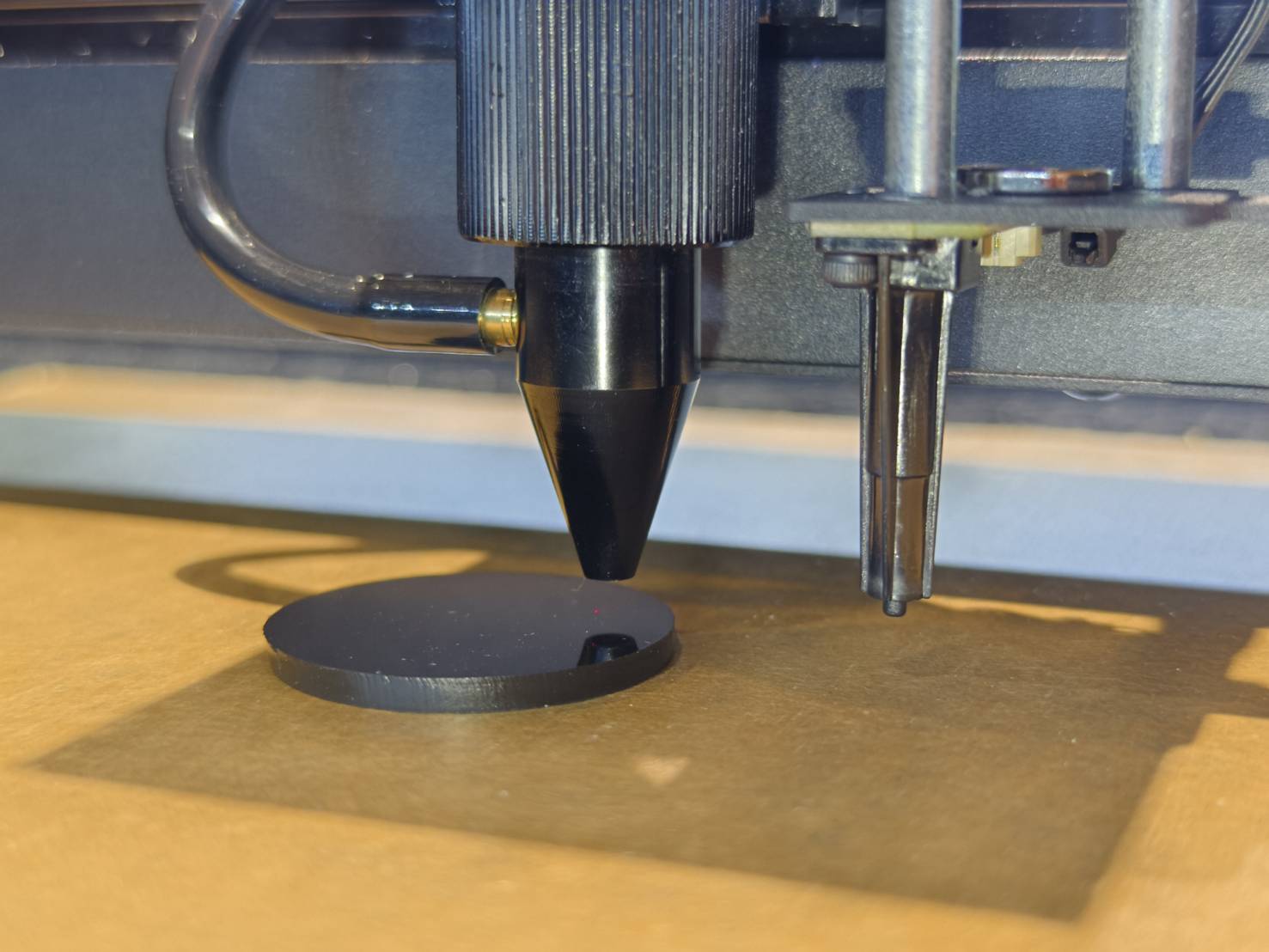

Exemple #1 : Si la pièce ou le matériau de 4mm d'épaisseur ne peut pas être inséré, cela signifie que la distance est trop courte, vous devez donc définir la valeur sur un nombre négatif pour abaisser le plateau de travail.

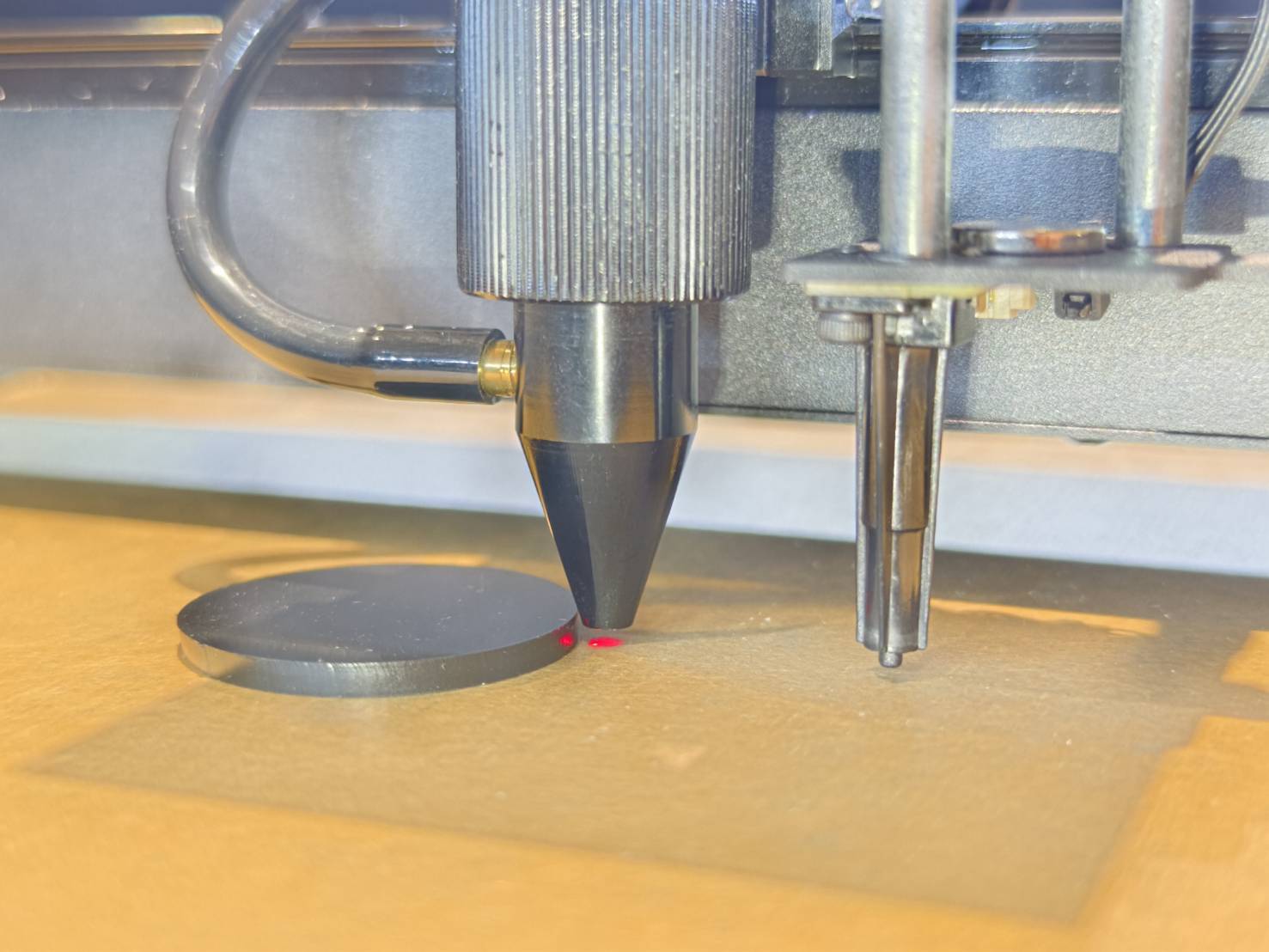

Exemple #2 : Si l'écart est trop important après l'insertion de la pièce ou du matériau de 4mm, cela signifie que la la distance est trop longue, vous devez donc définir la valeur sur un nombre positif pour élever le plateau de travail.
