Description

Ce guide explique comment configurer LightBurn pour le FLUX HEXA RF, connecter la caméra USB intégrée, calibrer l'objectif de la caméra avec la maquette AprilTags de LightBurn et aligner l'aperçu de la caméra avec l'espace de travail de la machine.

La procédure et les valeurs ci-dessous ont été vérifiées avec LightBurn Pro 2.1.03. Les noms de menus peuvent varier légèrement selon les versions de LightBurn.

Important : Effectuez la configuration de l'appareil avant la calibration de la caméra. Maintenez la maquette de calibration bien à plat, assurez-vous que chaque AprilTag est entièrement visible et utilisez l'adresse IP affichée sur votre propre HEXA RF. L'adresse IP 192.168.1.247 indiquée dans ce guide n'est qu'un exemple provenant de la machine de test.

Étape 1

Préparer la machine, l'ordinateur et les matériaux

Avant d'ouvrir l'assistant de calibration, préparez les éléments suivants :

Un ordinateur avec LightBurn installé.
Une connexion réseau au HEXA RF et une connexion USB à la caméra du HEXA RF.
Une maquette de calibration d'objectif AprilTags de LightBurn imprimée. Imprimez-la à l'échelle 100 % sans ajustement ni redimensionnement.
(Vous serez guidé pour imprimer la maquette de calibration d'objectif AprilTags dans les étapes suivantes.)
Quatre planches de bois plat de couleur claire de 3 mm pour l'alignement de l'espace de travail.
La version du firmware du HEXA RF est v6.5.0 ou supérieure.

Étape 2

Créer un nouvel appareil HEXA RF dans LightBurn

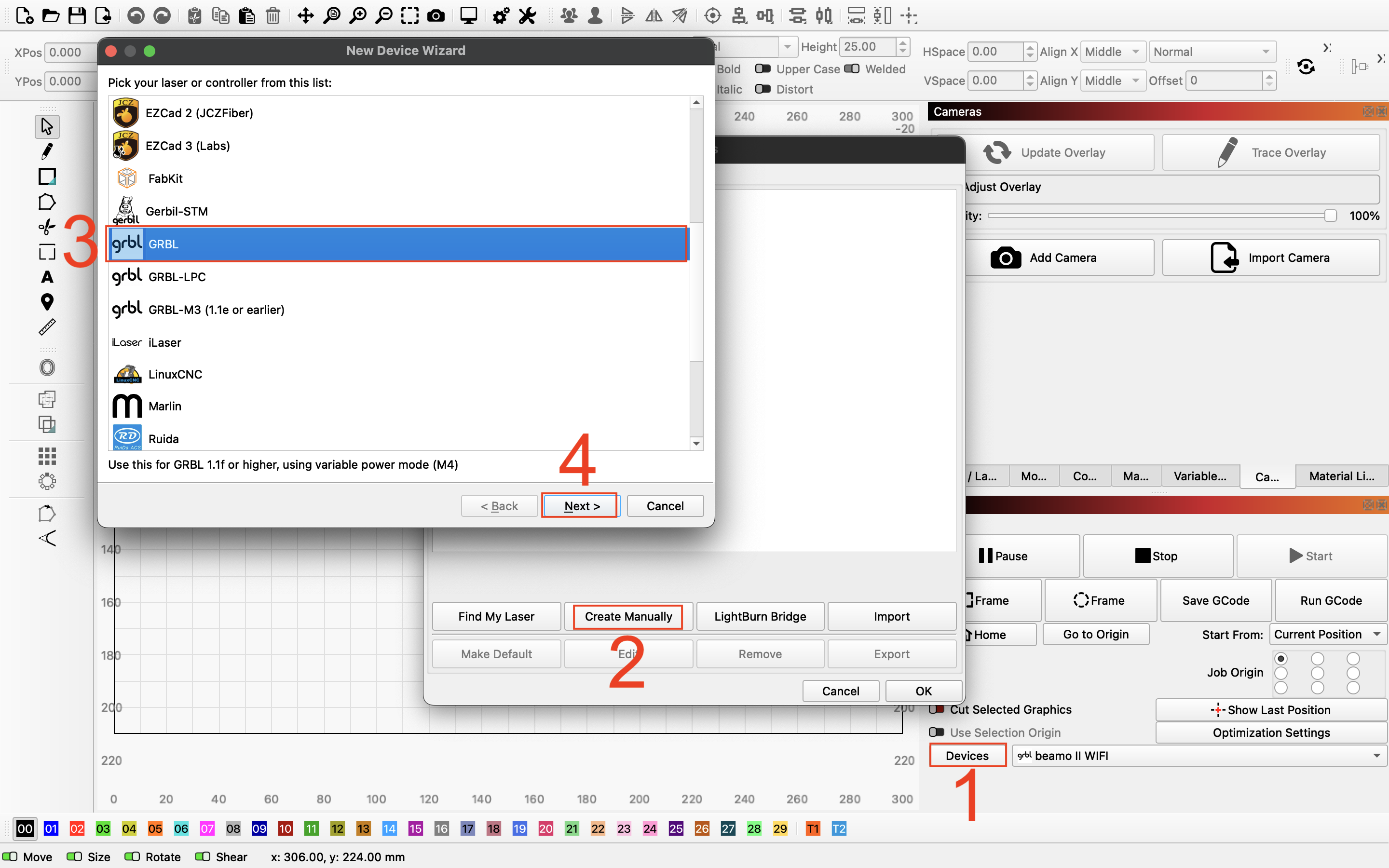

Ouvrez LightBurn. Dans le panneau Laser , cliquez sur Périphériques, puis choisissez l'option de créer un périphérique manuellement. Lorsque l'assistant de création de périphérique demande le contrôleur, sélectionnez GRBL et cliquez sur Suivant.

Étape 3

Sélectionnez la méthode de connexion réseau

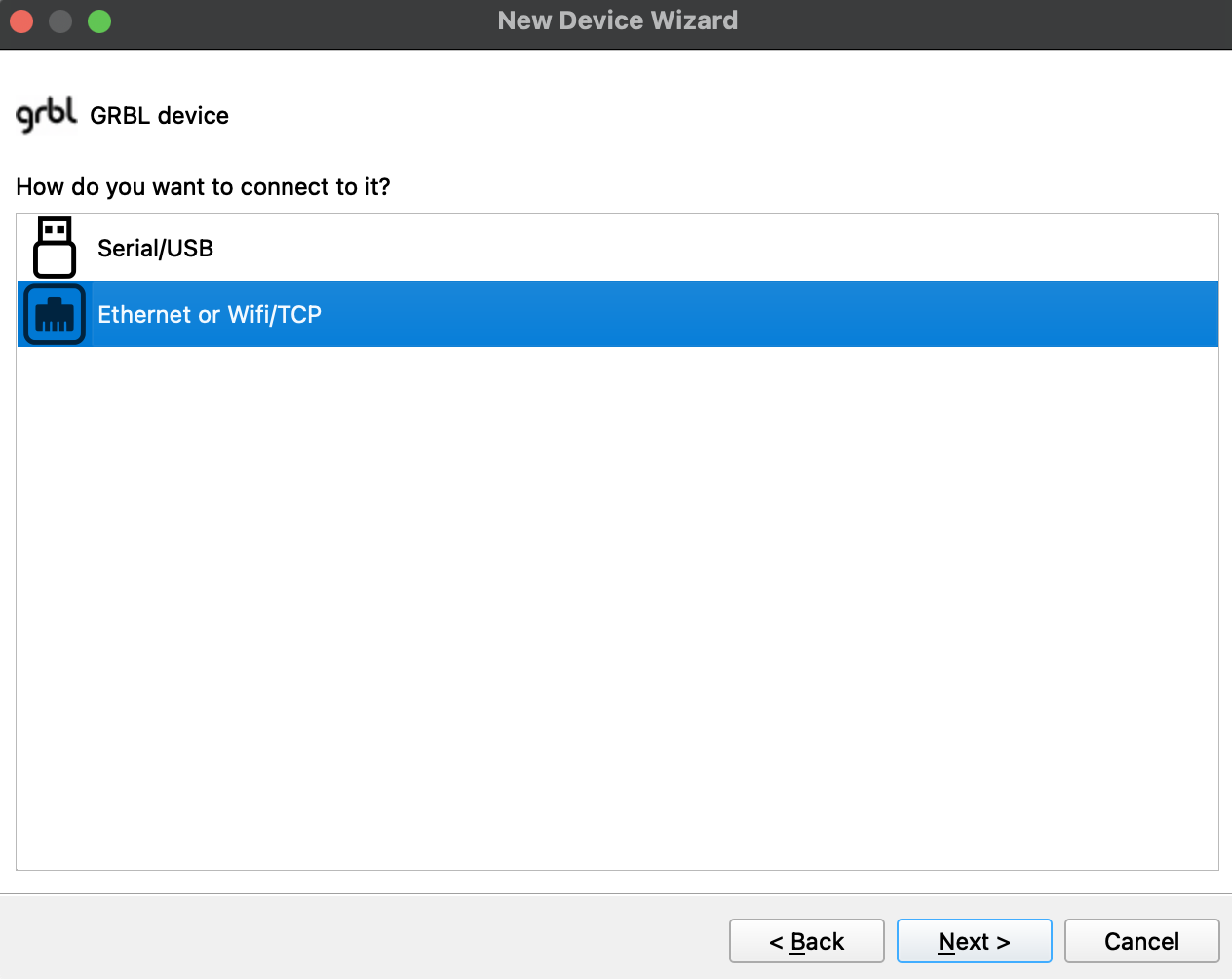

Pour la méthode de connexion GRBL, sélectionnez Ethernet ou Wifi/TCP. Cliquez sur Suivant.

Vérifiez que l'ordinateur et le HEXA RF sont sur le même réseau avant de continuer.

Étape 4

Saisissez l'adresse IP du HEXA RF

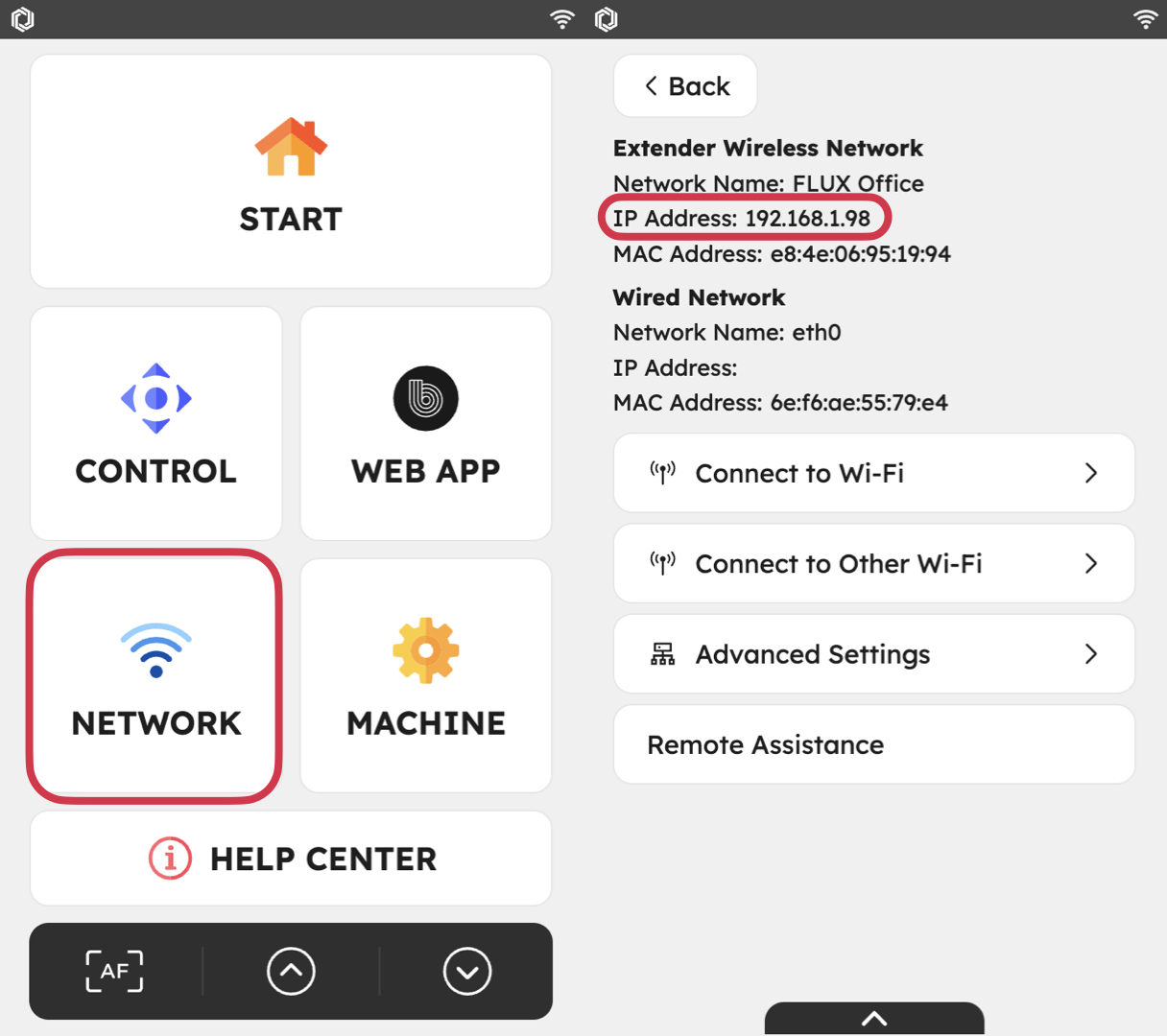

Trouvez l'adresse IP de votre HEXA sur l'écran tactile.
(Si votre machine n'a pas encore établi de connexion WIFI, veuillez consulter cet article pour configurer une connexion.)

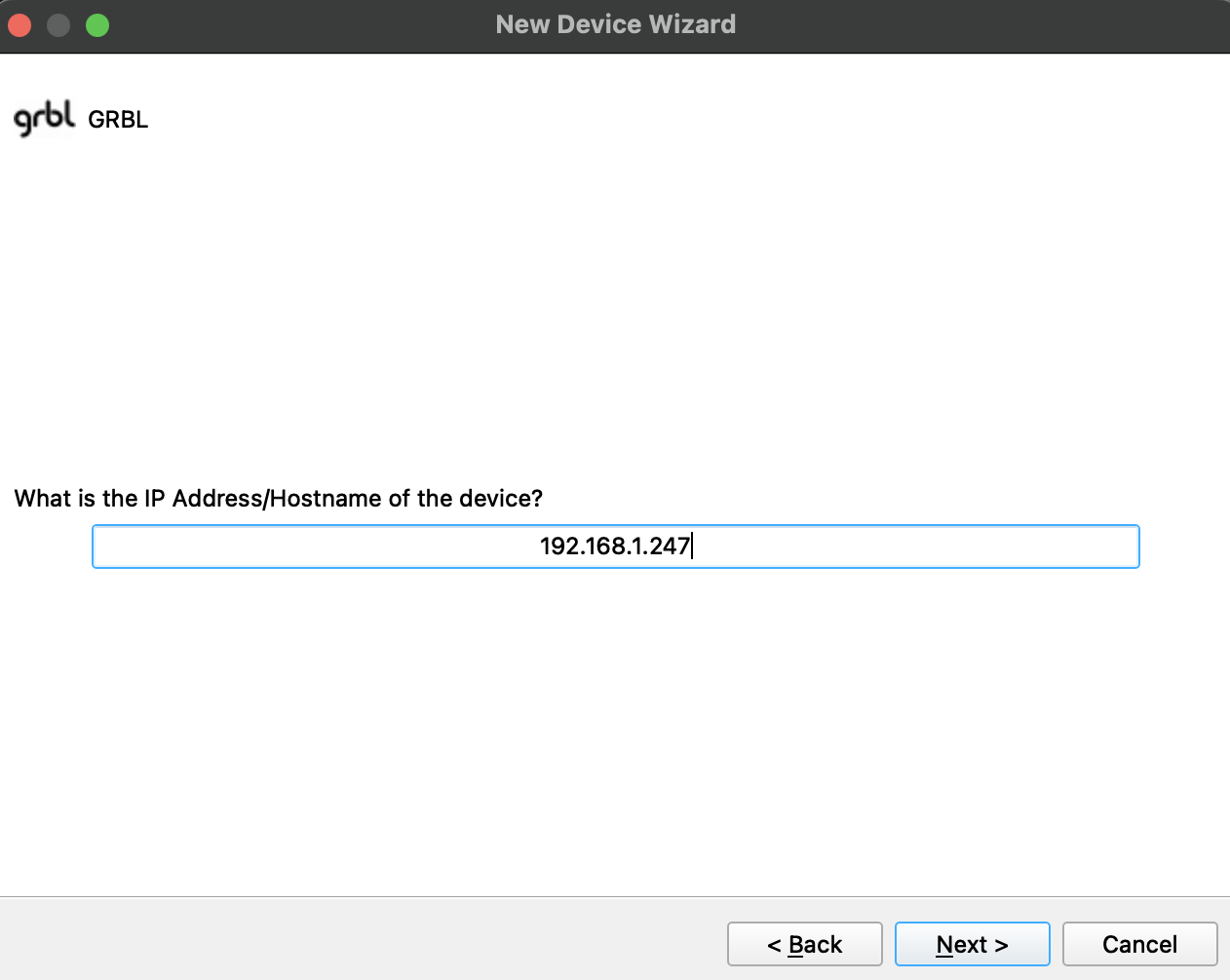

Entrez l'adresse IP actuelle de votre HEXA RF, puis cliquez sur Suivant. Trouvez l'adresse IP de la machine sur l'écran d'informations réseau du HEXA RF.

La machine de test utilisée 192.168.1.247. Ceci n'est qu'un exemple ; saisissez l'adresse attribuée à votre propre machine.

Étape 5

Définir le nom de l'appareil et la taille de l'espace de travail

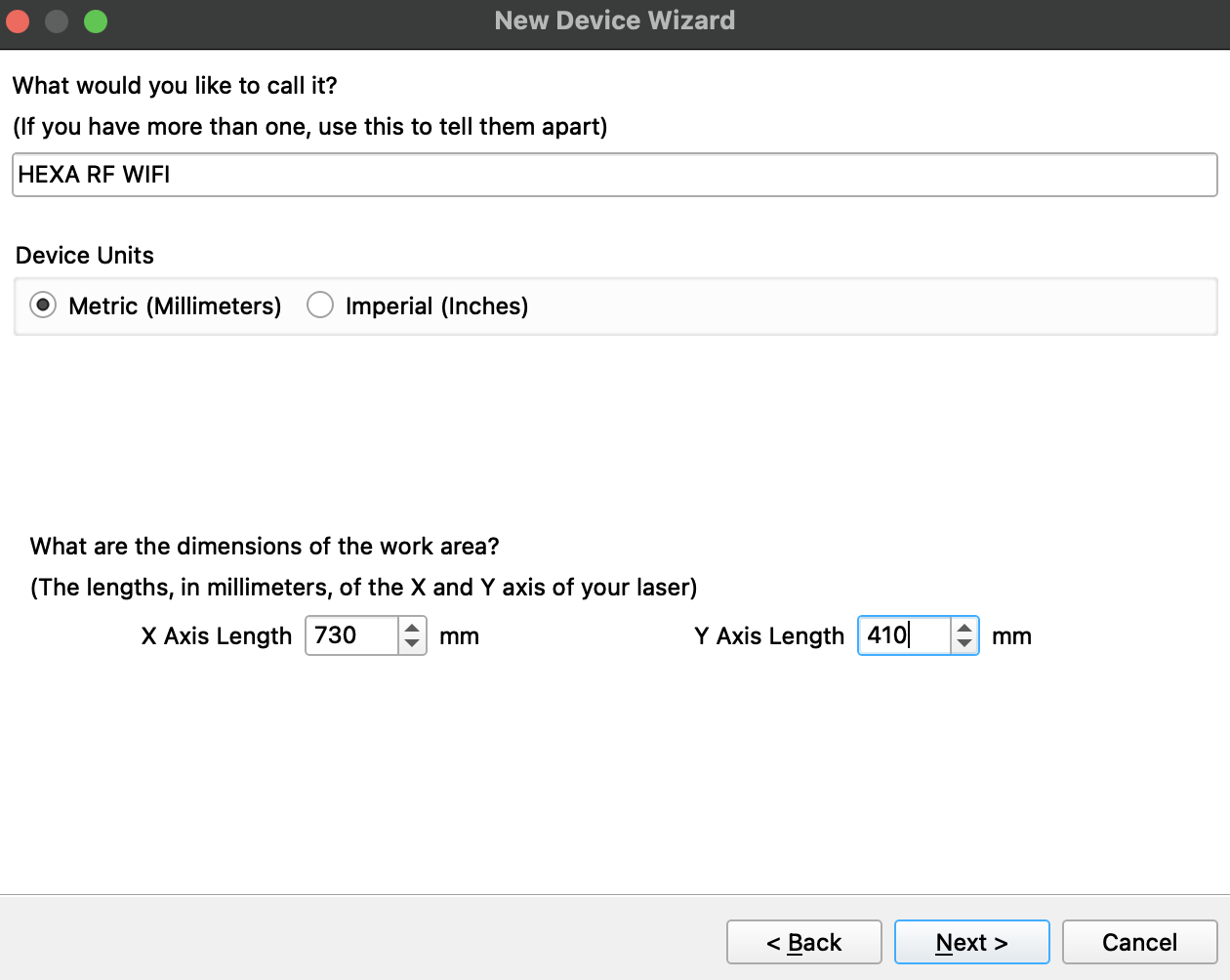

Saisissez un nom d'appareil reconnaissable, tel que HEXA RF Wifi. Sélectionnez Millimètres et définissez la zone de travail sur :

Longueur de l'axe X : 730 mm
Longueur de l'axe Y : 410 mm

Cliquez sur Suivant.

Étape 6

Définir l'origine de la machine et terminer la configuration de l'appareil

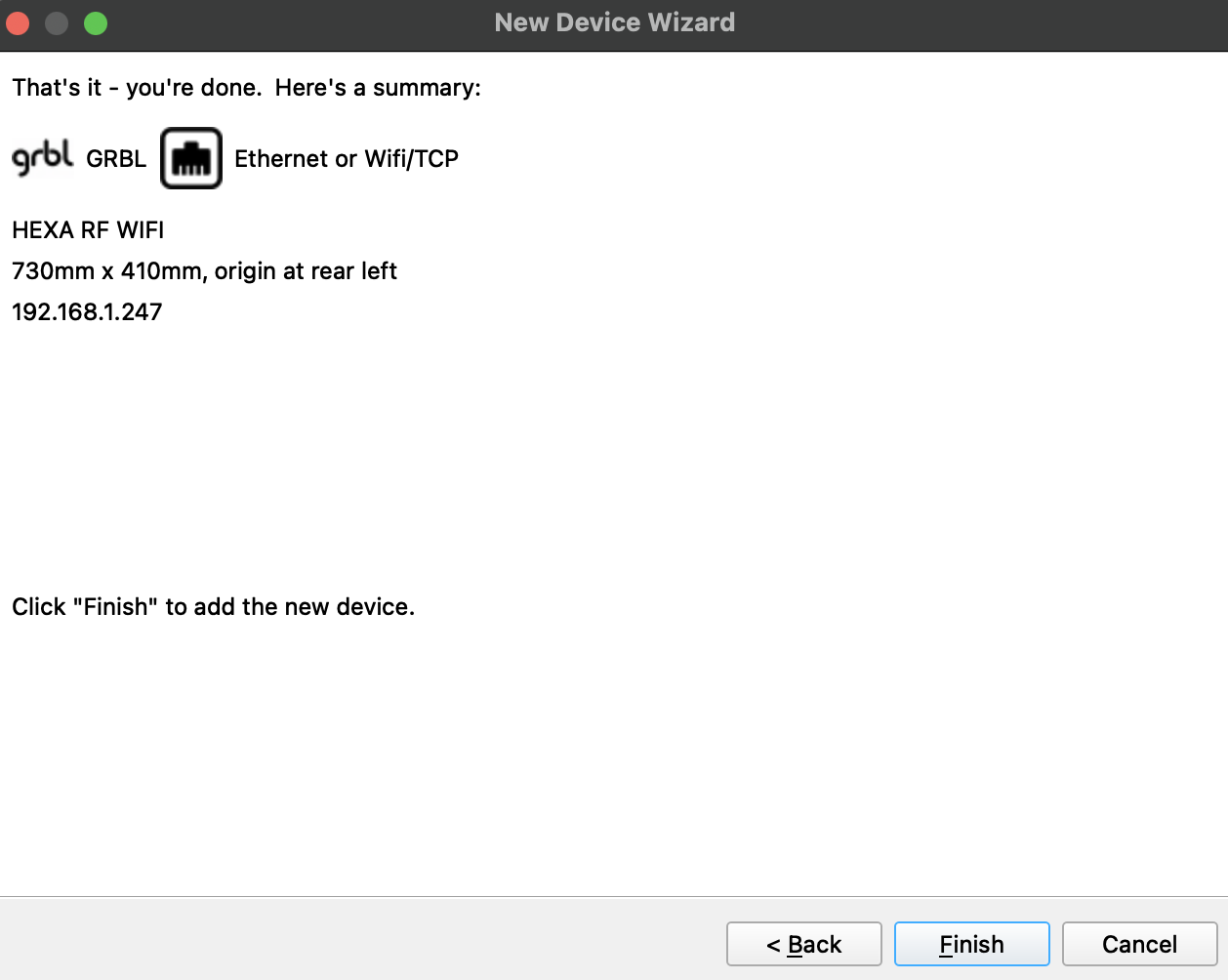

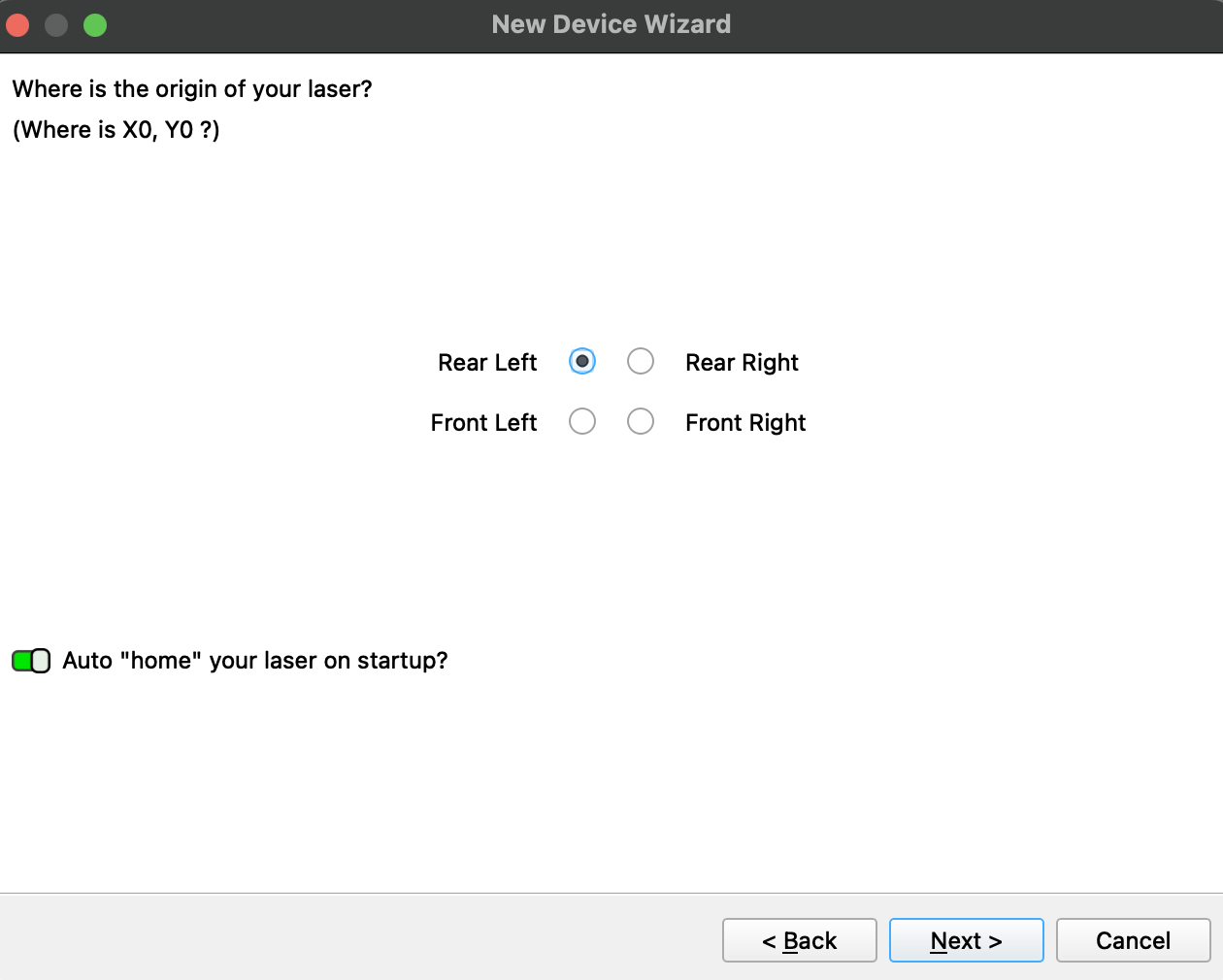

Sélectionnez le coin arrière gauche comme origine de la machine. Vérifiez le récapitulatif et confirmez les valeurs suivantes :

Contrôleur : GRBL
Connexion : Ethernet ou Wi-Fi/TCP
Espace de travail : 730 x 410 mm
Origine : arrière gauche
Adresse IP : l'adresse IP actuelle de votre HEXA RF

Cliquez sur Terminer. Ouvrez Paramètres de l'appareil une fois de plus pour confirmer que les valeurs ont été enregistrées correctement.

Étape 7

Vérifier la connexion de la machine et le mode de coordonnées

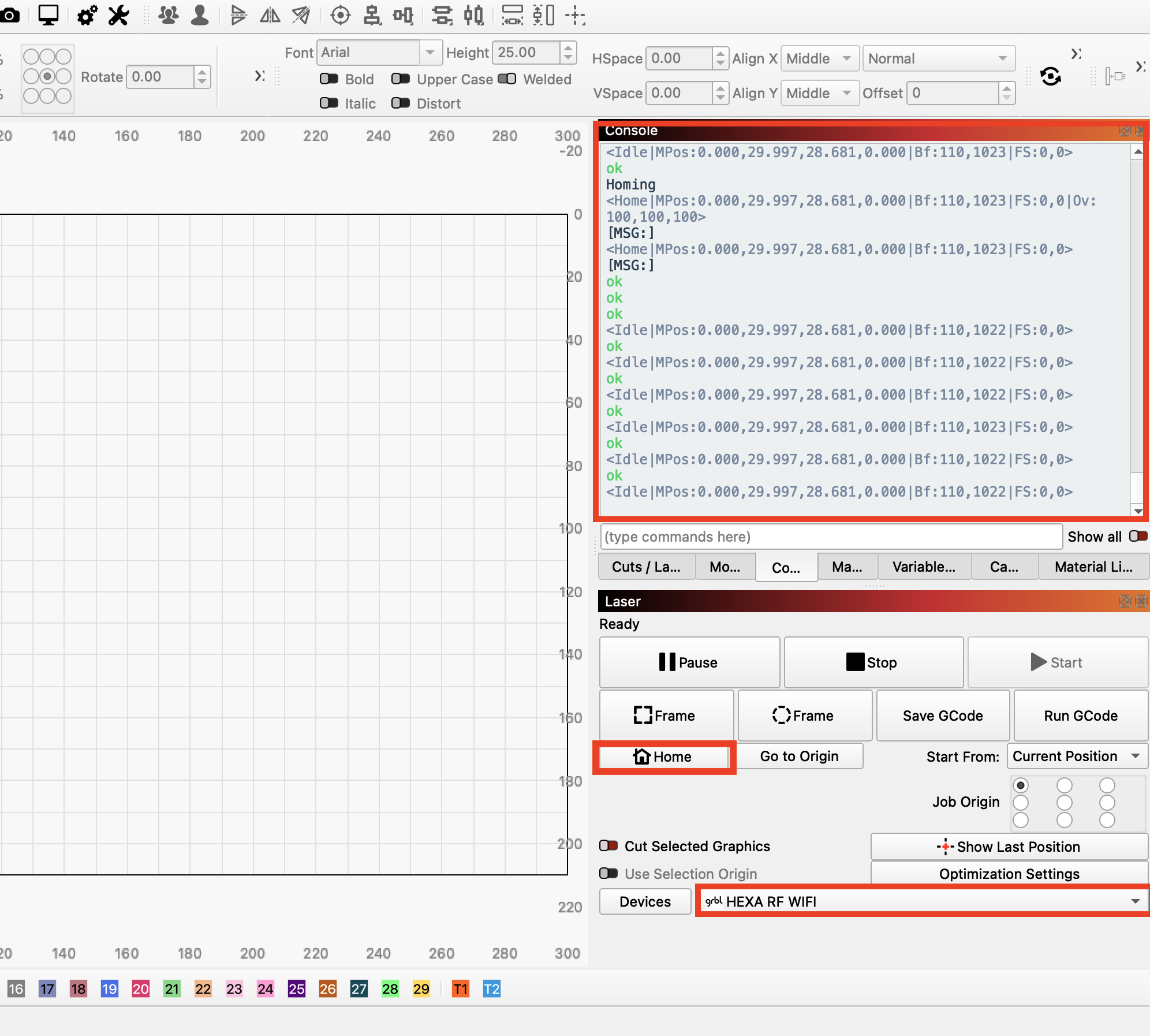

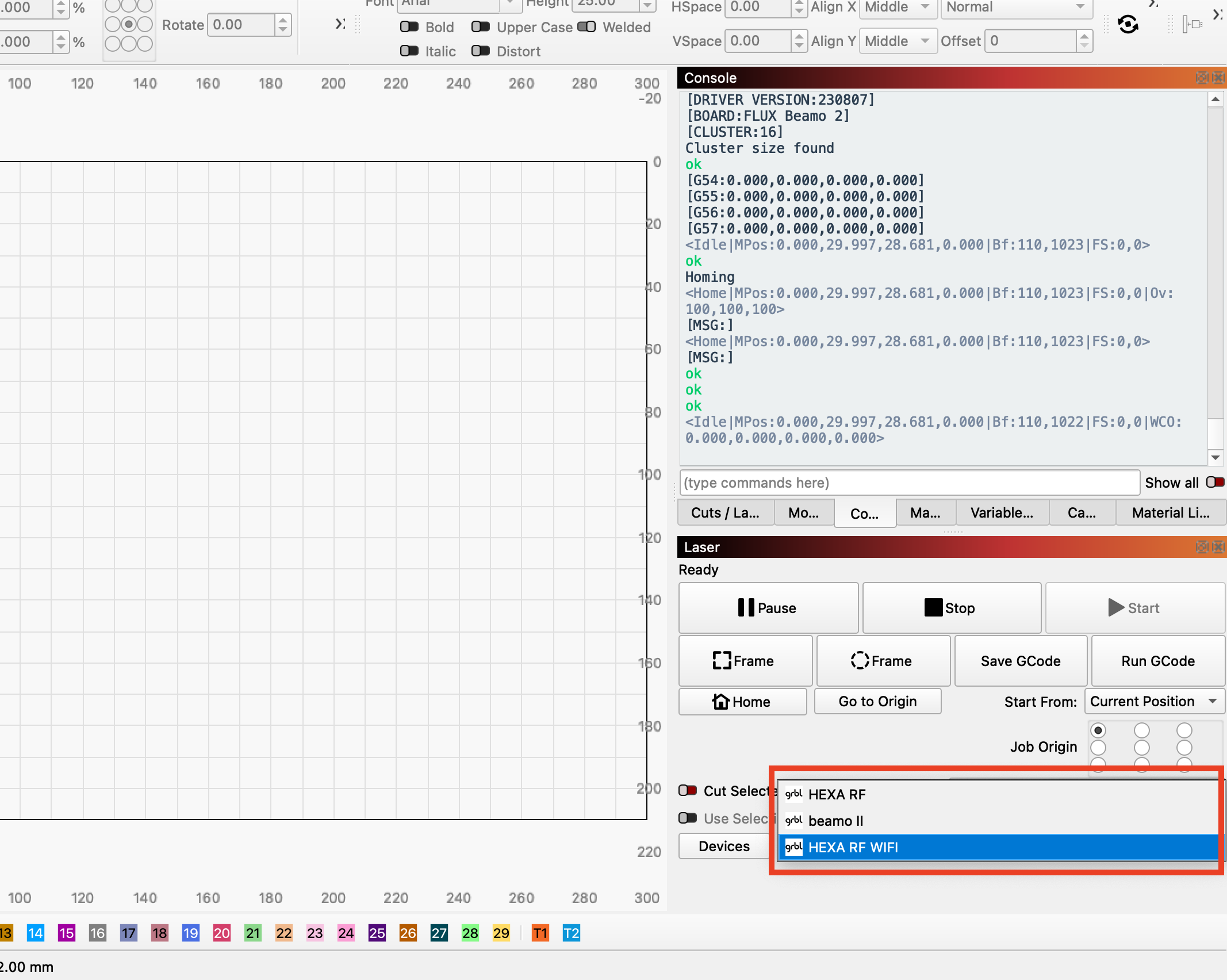

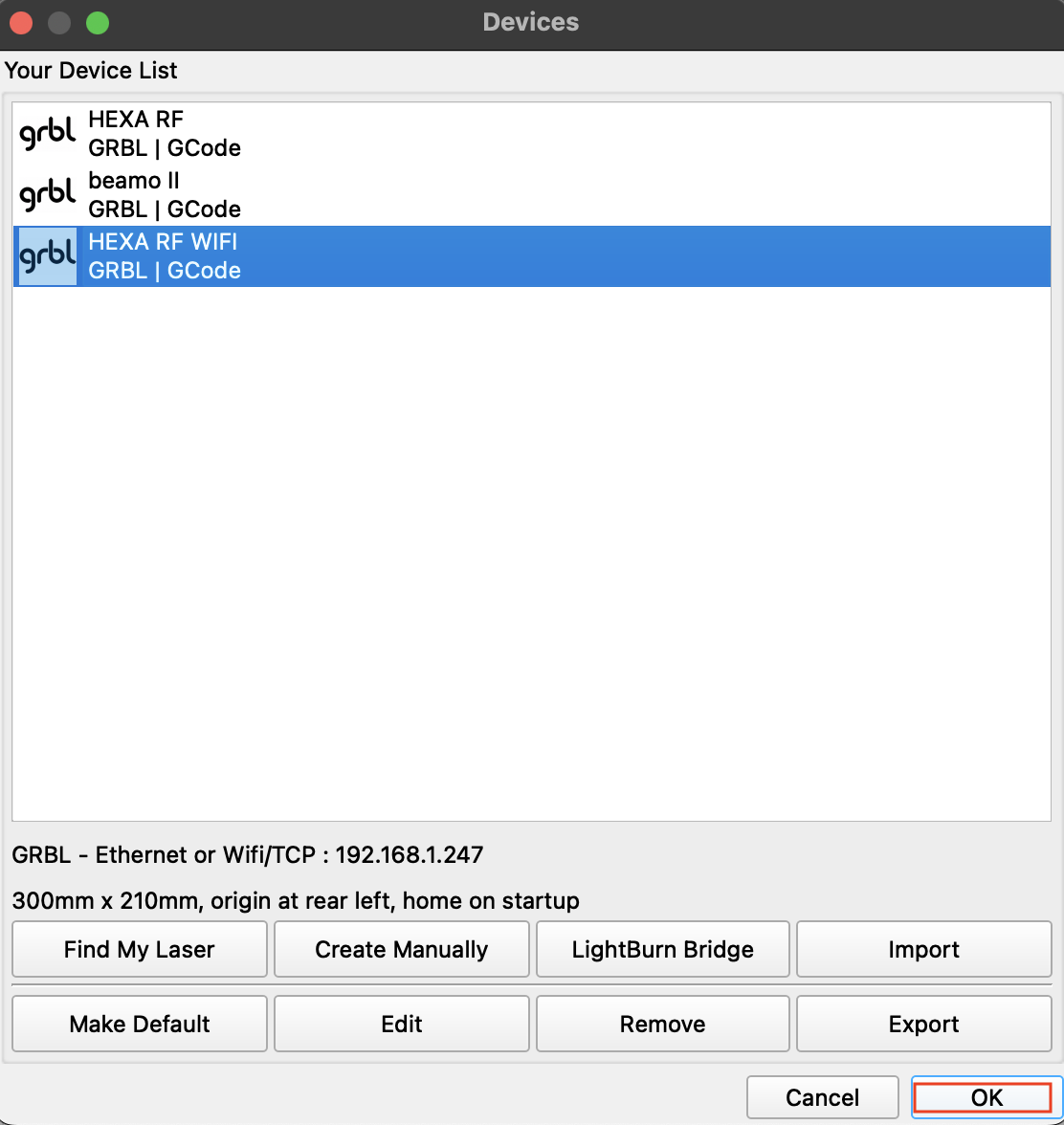

Sélectionnez le nouveau périphérique HEXA RF dans le panneau Laser. Ouvrez le Déplacer panneau et cliquez sur Origine pour vérifier que LightBurn peut communiquer avec la machine.

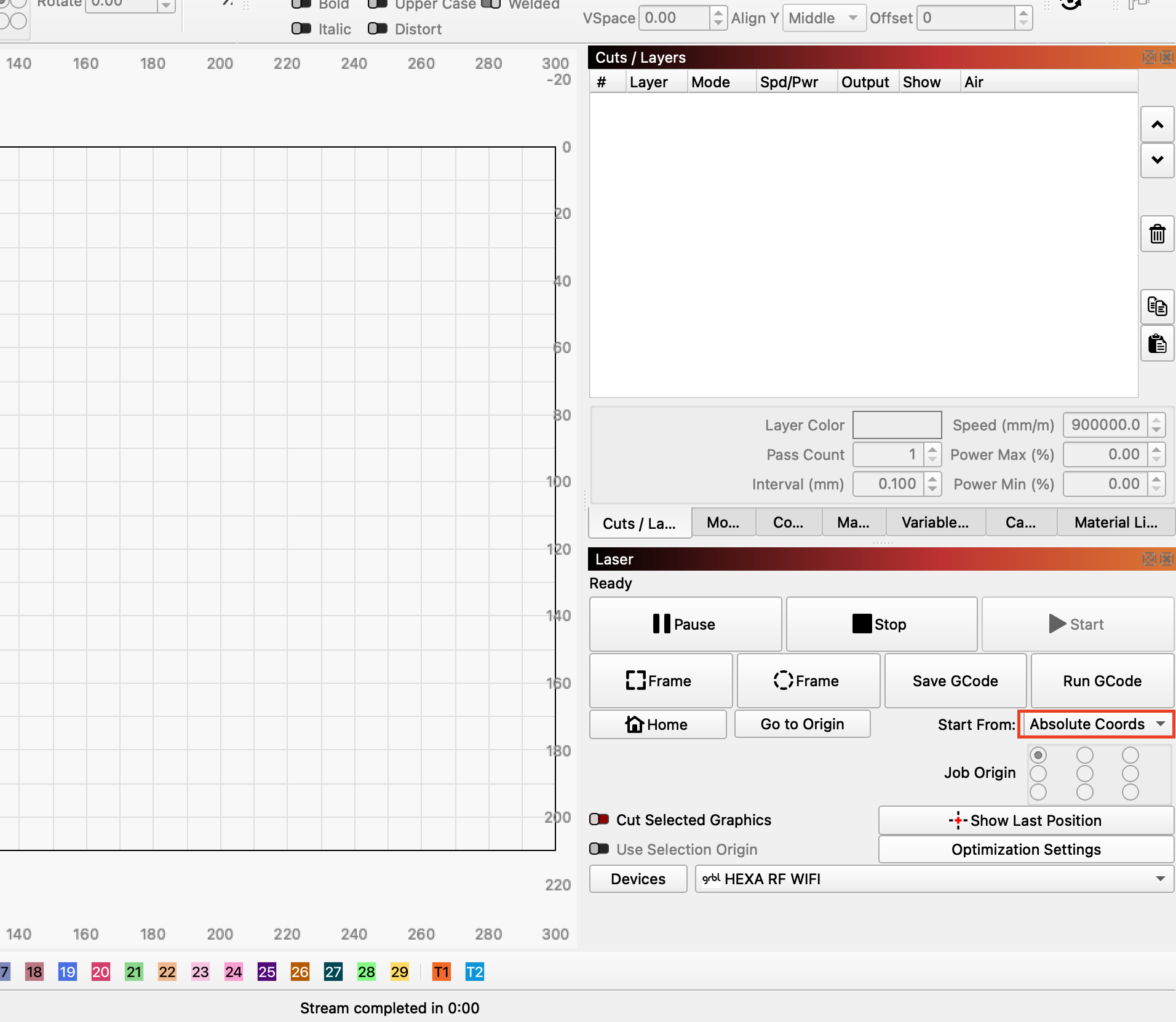

Dans la fenêtre principale de LightBurn, définissez Démarrer depuis to Coordonnées absolues.

Avant la calibration de la caméra, effectuez la mise à l'origine de la machine et déplacez l'axe Z vers sa position d'origine/zéro.

Étape 8

Ouvrir l'assistant de configuration de la caméra

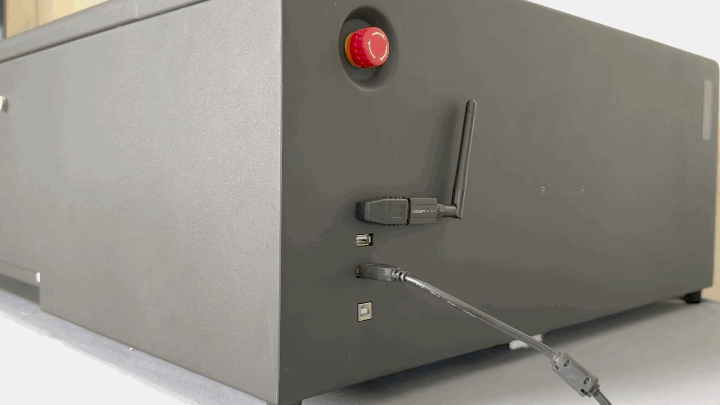

Connectez le HEXA RF à l'ordinateur à l'aide d'un câble USB-A vers USB-B.
(Le côté USB-B est destiné à la machine et le côté USB-A est destiné à l'ordinateur.)

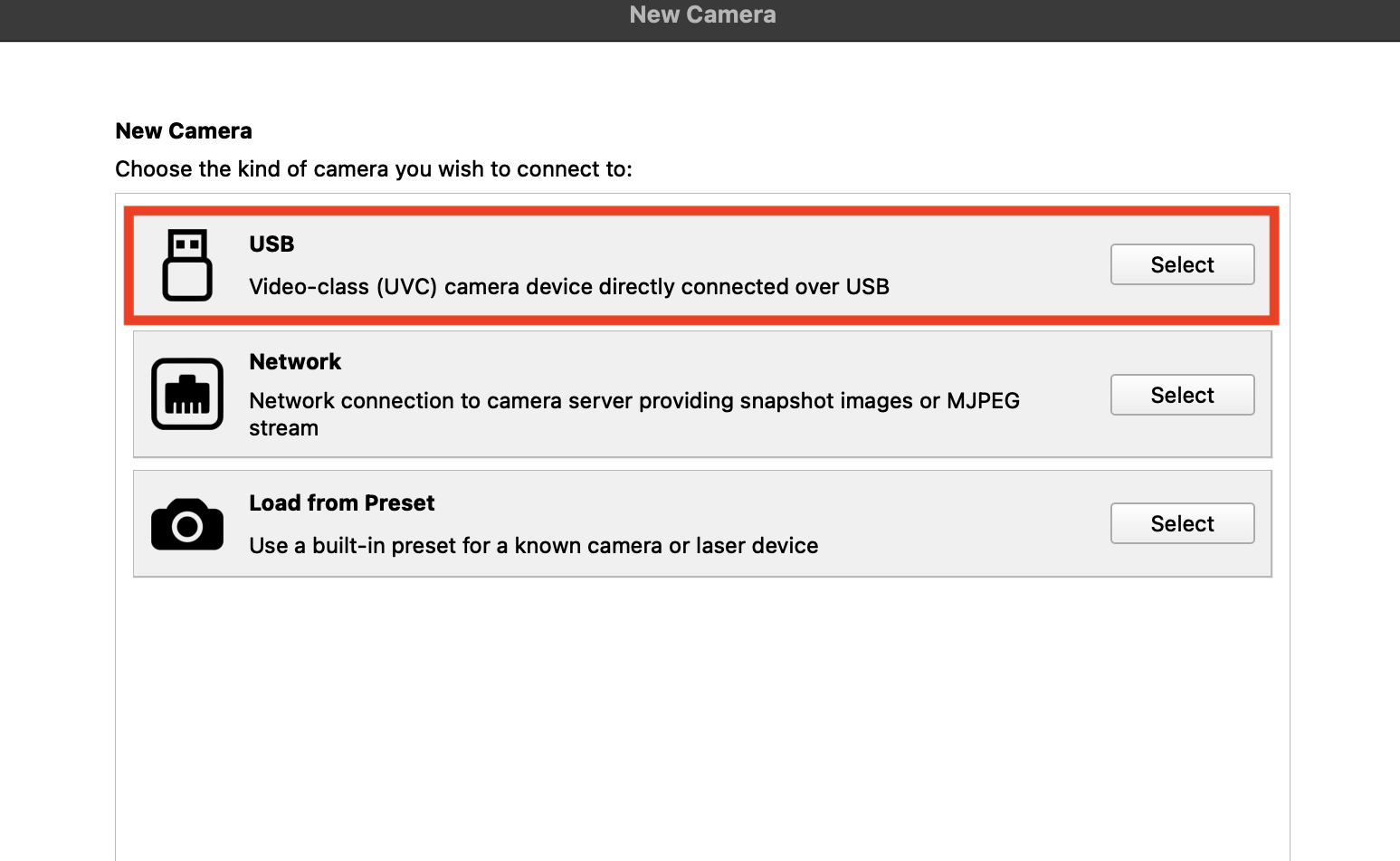

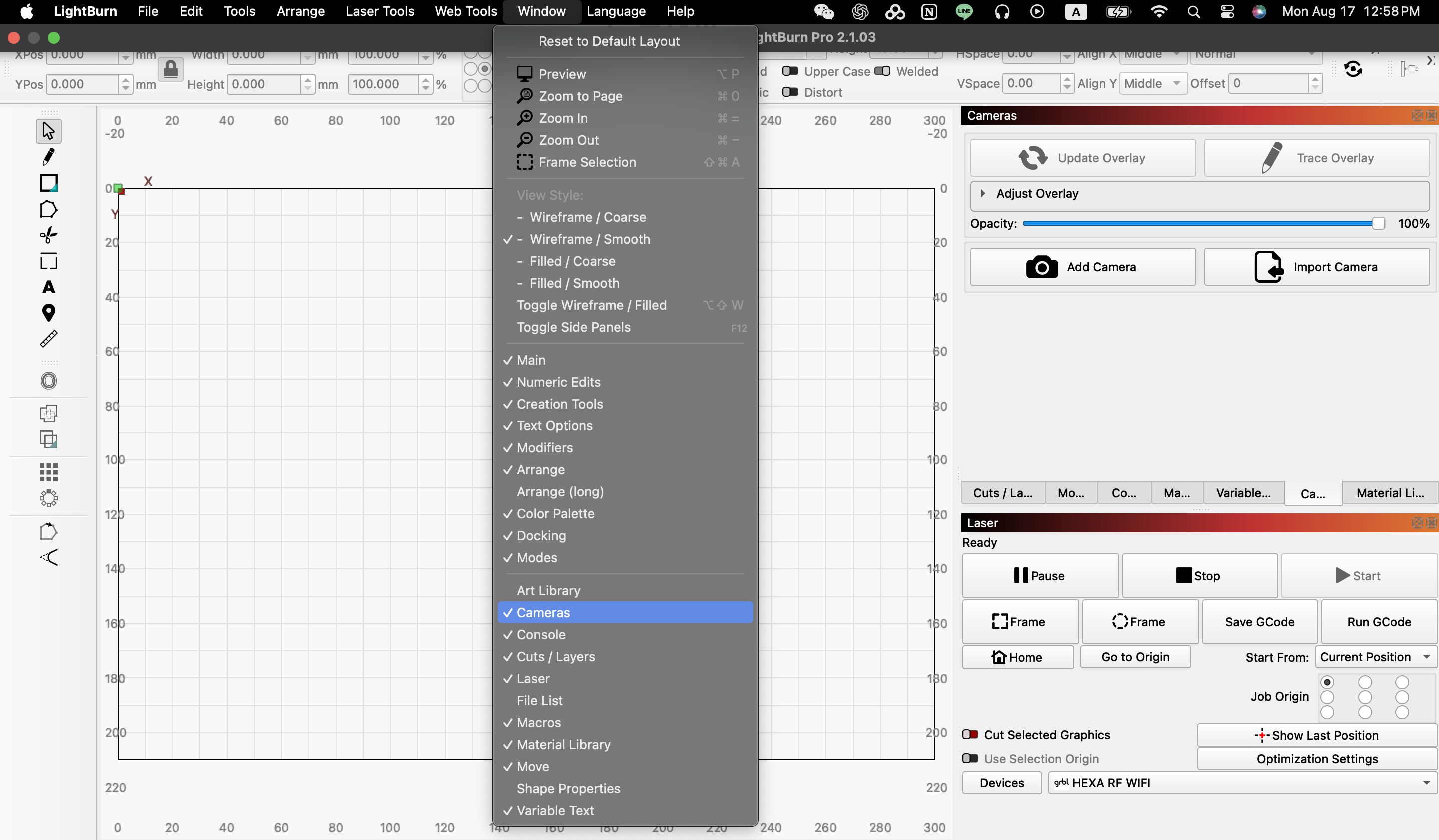

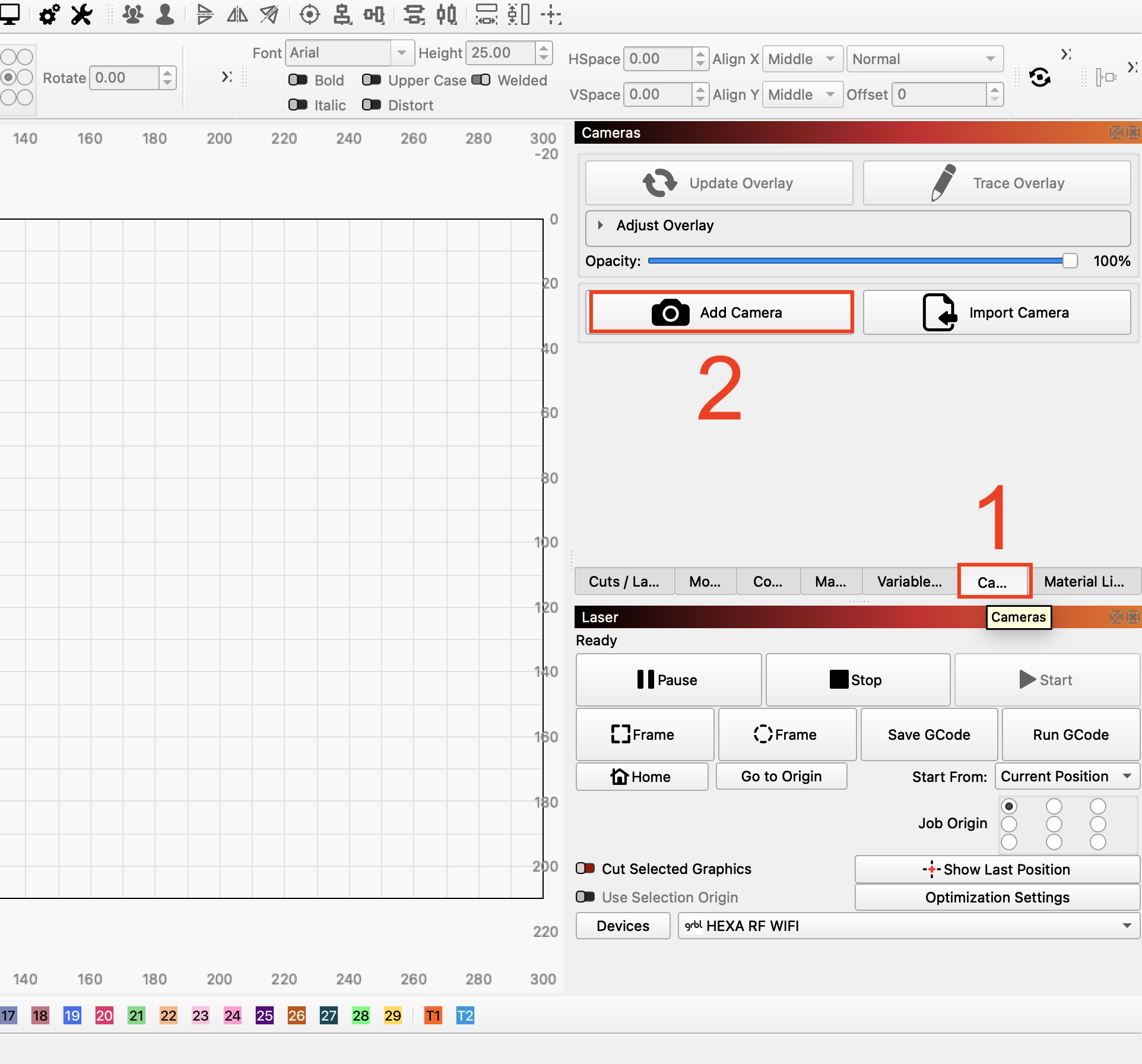

Dans le Caméra panneau situé sur le côté droit de LightBurn, cliquez sur Ajouter une caméra. Sélectionnez USB comme méthode de connexion.

Étape 9

Sélectionner la caméra USB HEXA RF

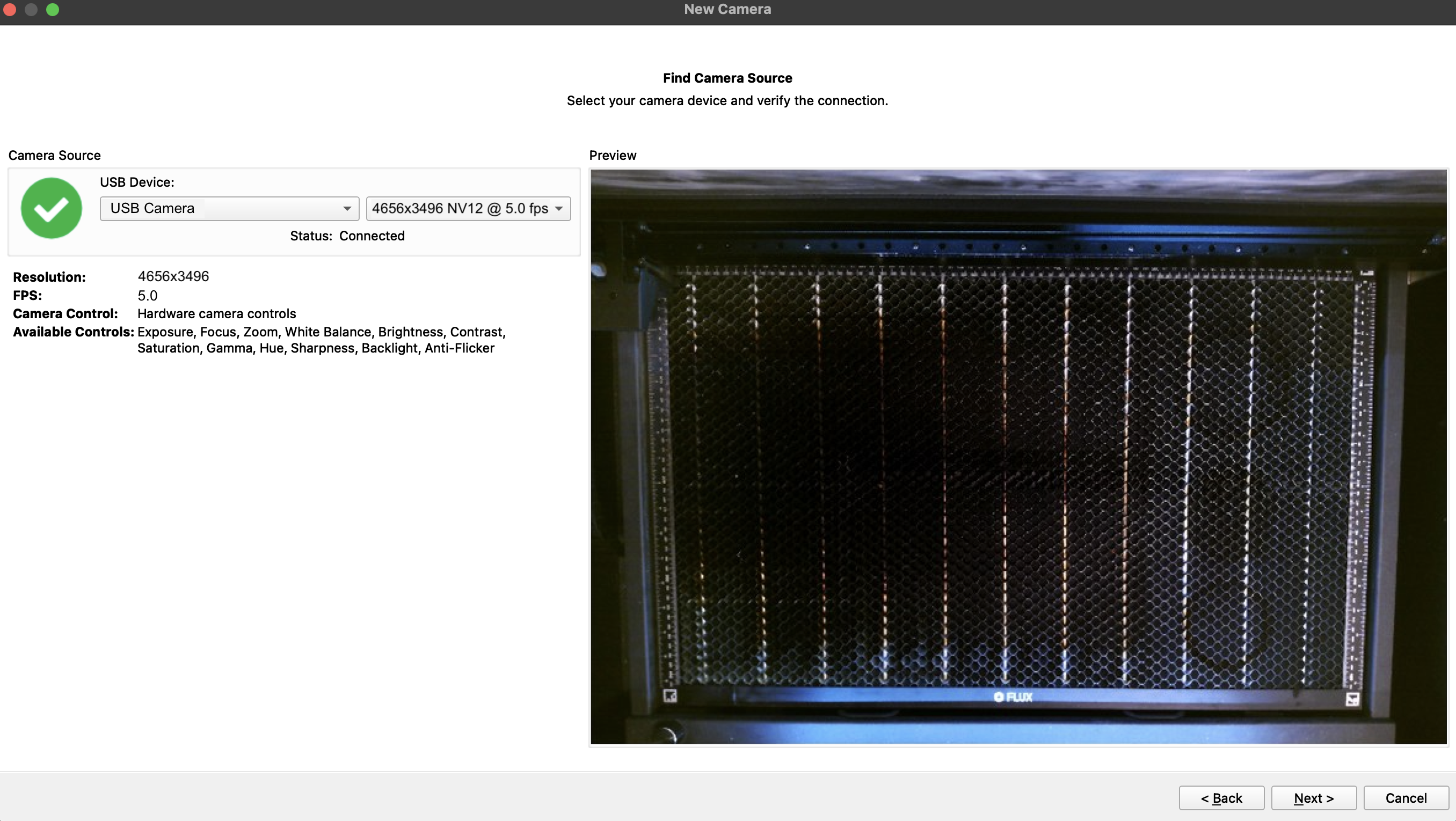

Sélectionnez Caméra USB comme source de caméra. Choisissez le mode vidéo suivant lorsqu'il est disponible :

Résolution : 4656 x 3496
Format : NV12
Fréquence d'images : 5.0 fps

Vérifiez que l'aperçu affiche l'intégralité de la zone de travail HEXA RF et que l'image est stable. LightBurn peut fournir des contrôles pour l'exposition, la mise au point, la balance des blancs, le contraste, la teinte et le rétroéclairage.

Étape 10

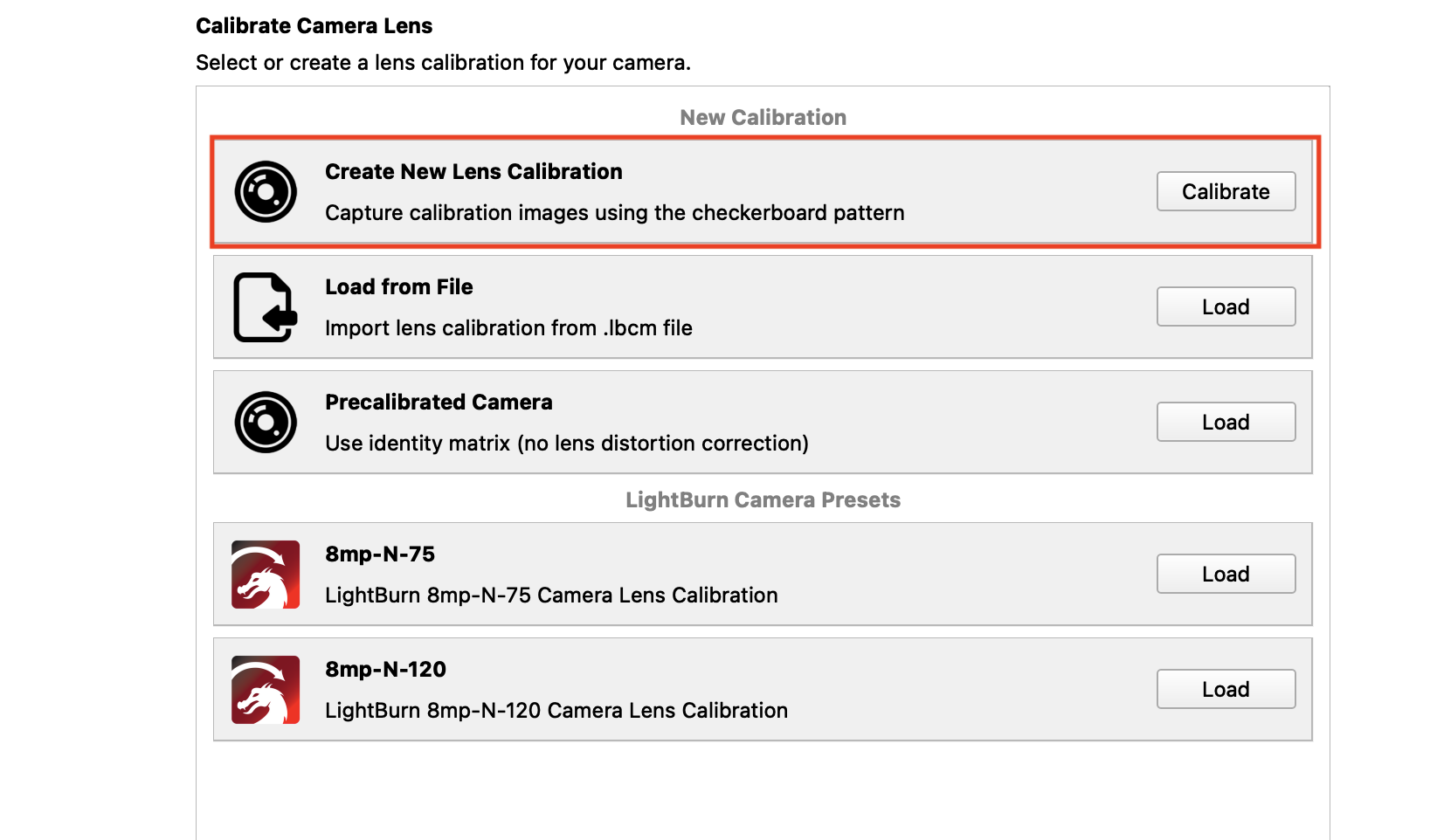

Démarrer un nouvel étalonnage de l'objectif

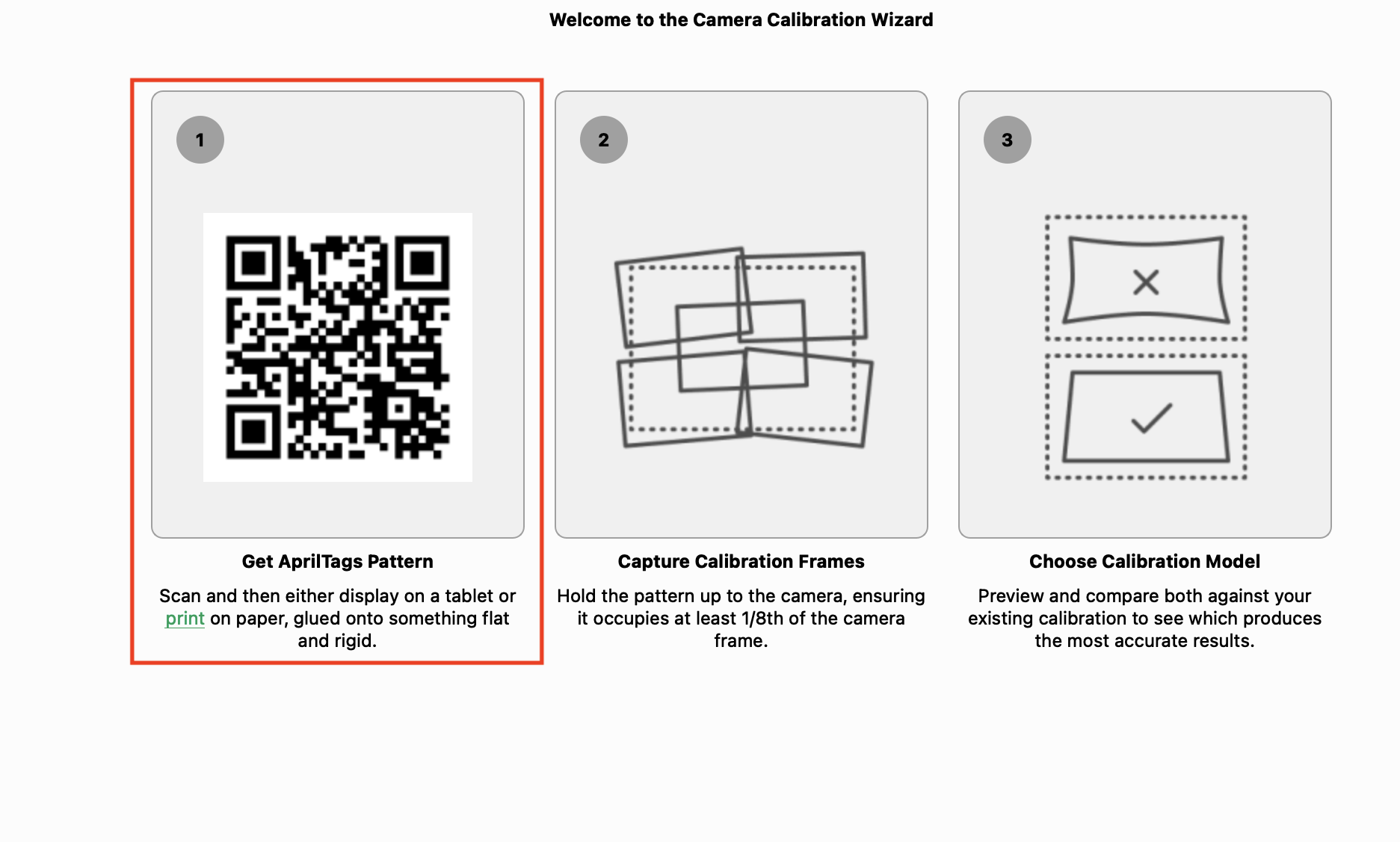

Dans l'assistant de configuration de la caméra, choisissez Créer un nouvel étalonnage de l'objectif. Téléchargez le motif d'étalonnage AprilTags fourni par LightBurn, puis imprimez-le à l'échelle 100 % sur une feuille plate.

Ne recadrez pas, n'étirez pas et ne redimensionnez pas le motif. Une impression déformée réduira la précision de l'étalonnage.

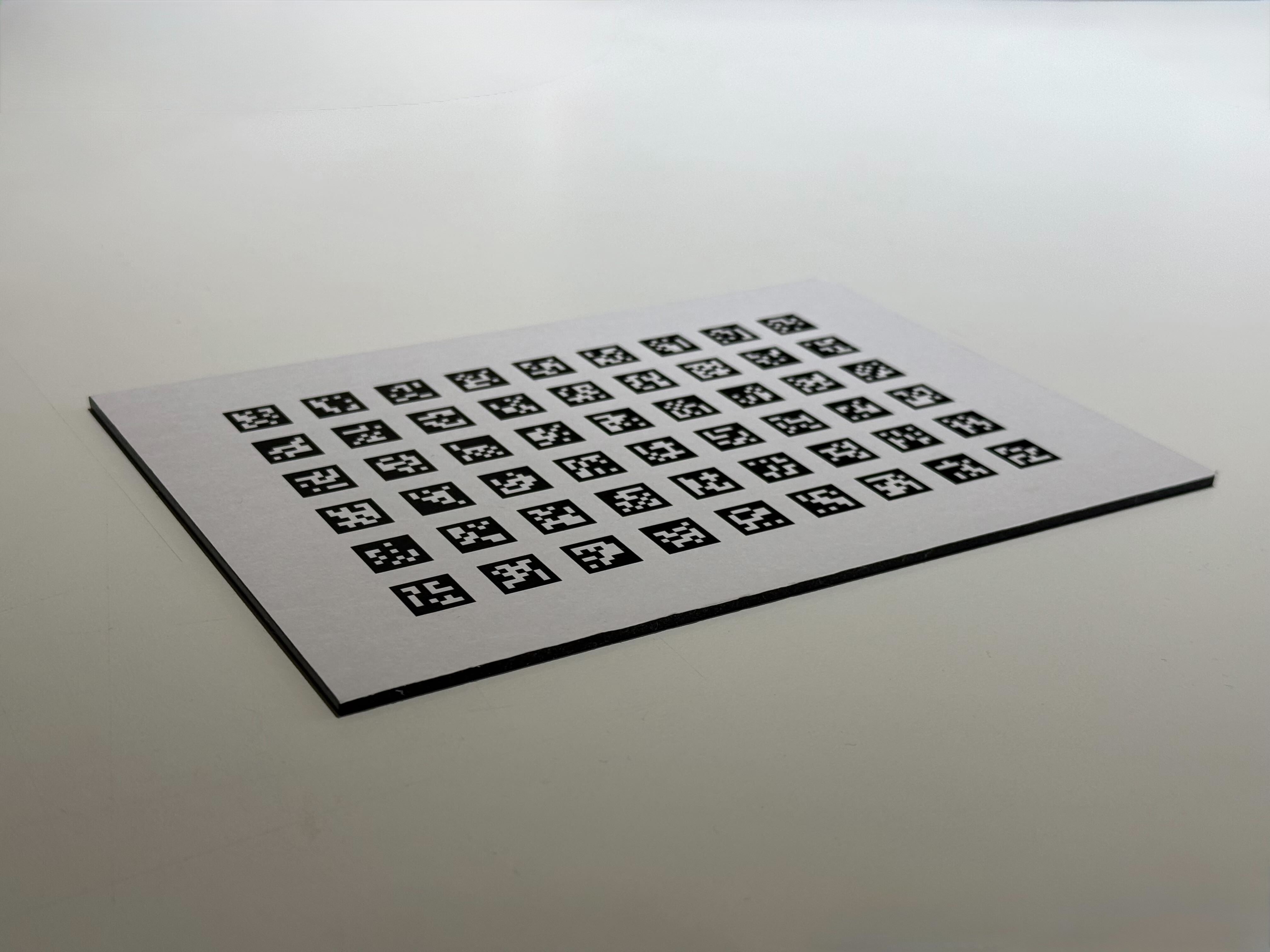

Il est fortement recommandé de coller le motif imprimé sur un matériau A4 de 3 mm tel que du bois ou de l'acrylique afin de garantir qu'il soit aussi plat que possible lorsqu'il est placé dans la machine.

Étape 11

Capturerr le motif AprilTags en haut à gauche

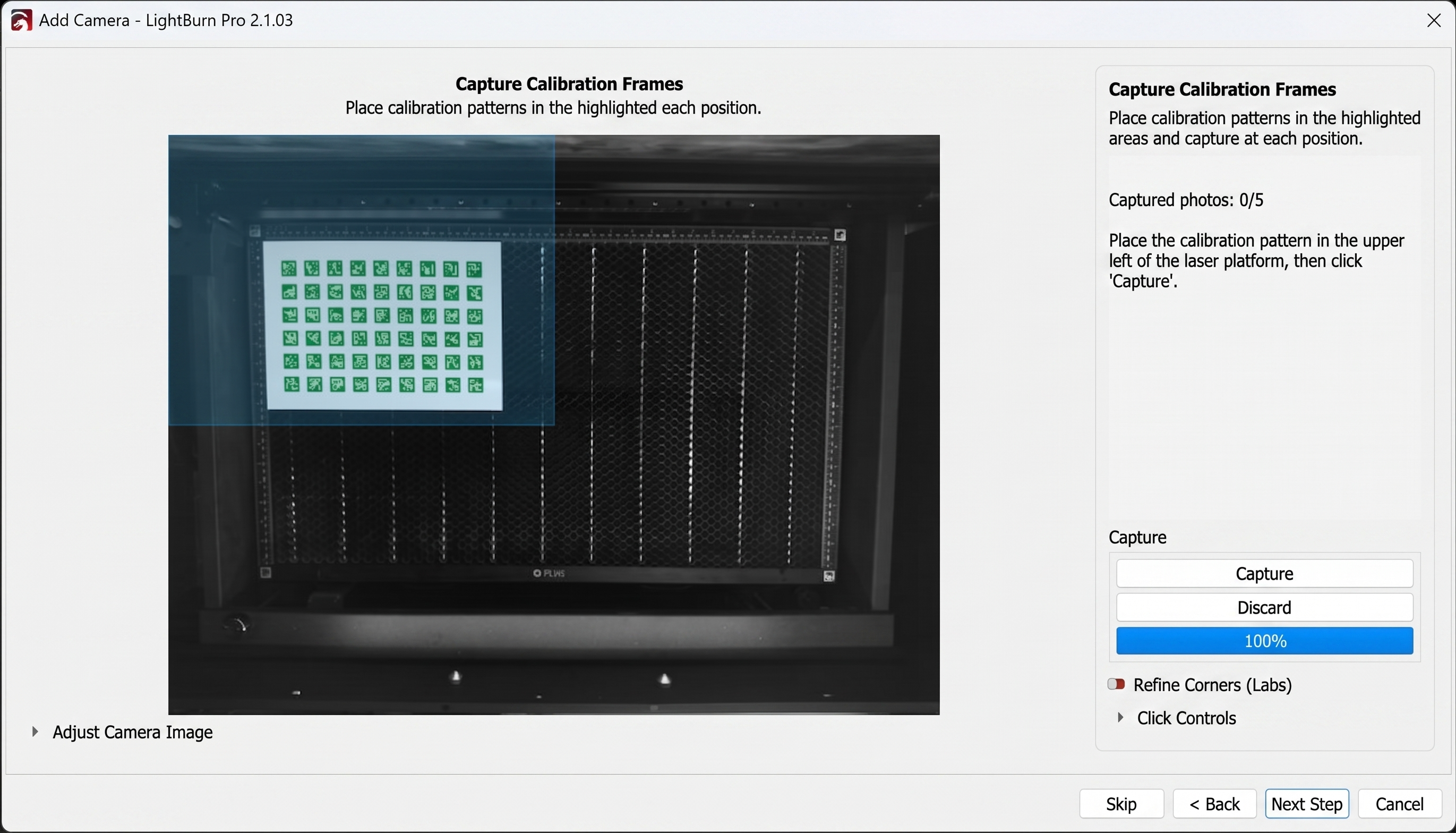

Ouvrez le capot du HEXA RF. Placez ou maintenez le motif AprilTags imprimé dans la zone de capture en haut à gauche indiquée par LightBurn.

Maintenez la feuille à plat et approximativement parallèle à la caméra. Assurez-vous que les quatre coins extérieurs et chaque marqueur se trouvent à l'intérieur de la zone de capture mise en surbrillance. Cliquez sur Capturer uniquement lorsque le motif entier est reconnu.

Étape 12

Capturerr le motif AprilTags en haut à droite

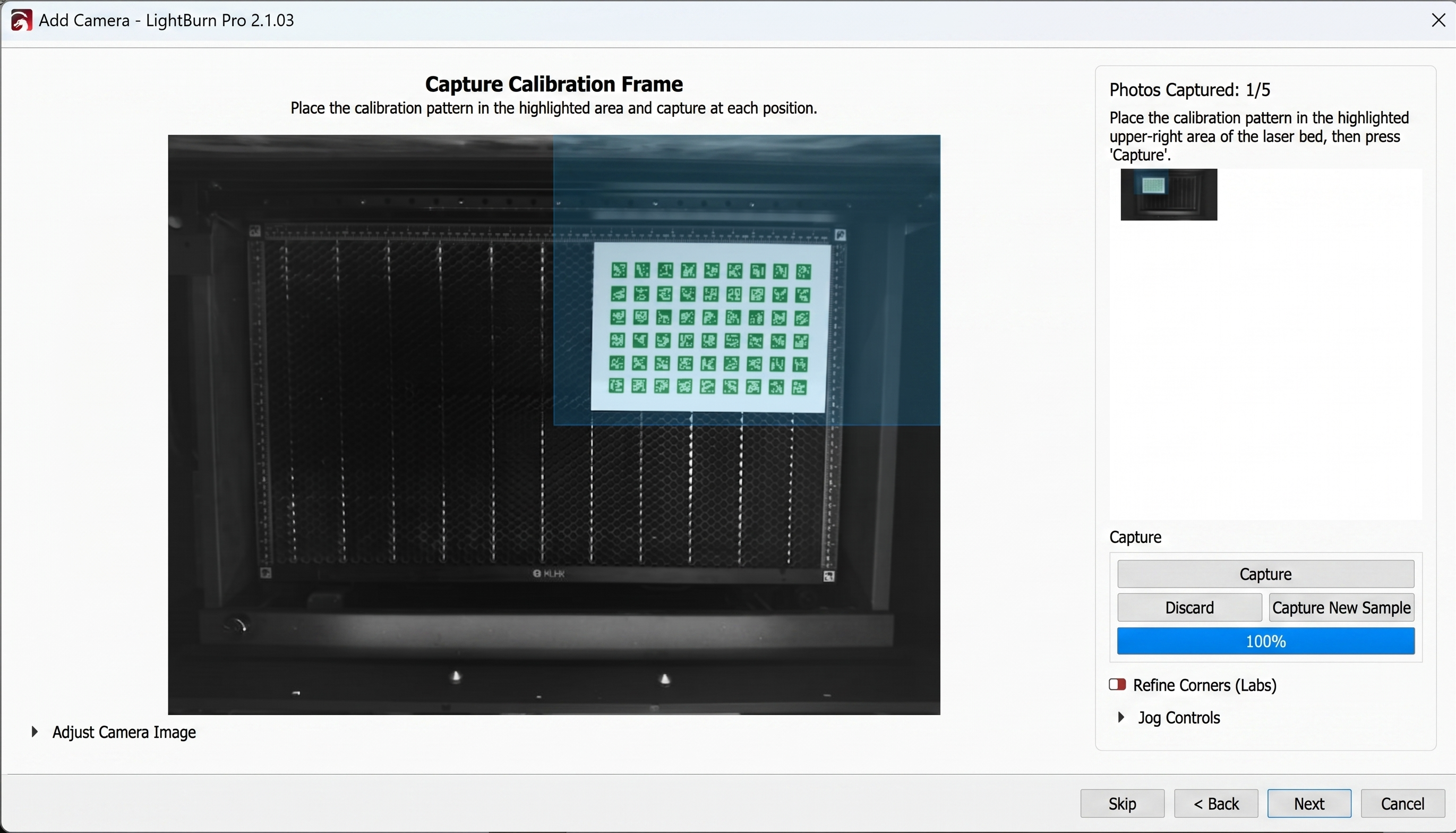

Déplacez le même motif vers la zone de capture en haut à droite . Maintenez le motif à plat, évitez les reflets et assurez-vous qu'aucun marqueur n'est coupé par le bord du champ de vision de la caméra. Cliquez sur Capturer.

Étape 13

Capturerr le motif AprilTags en bas à droite

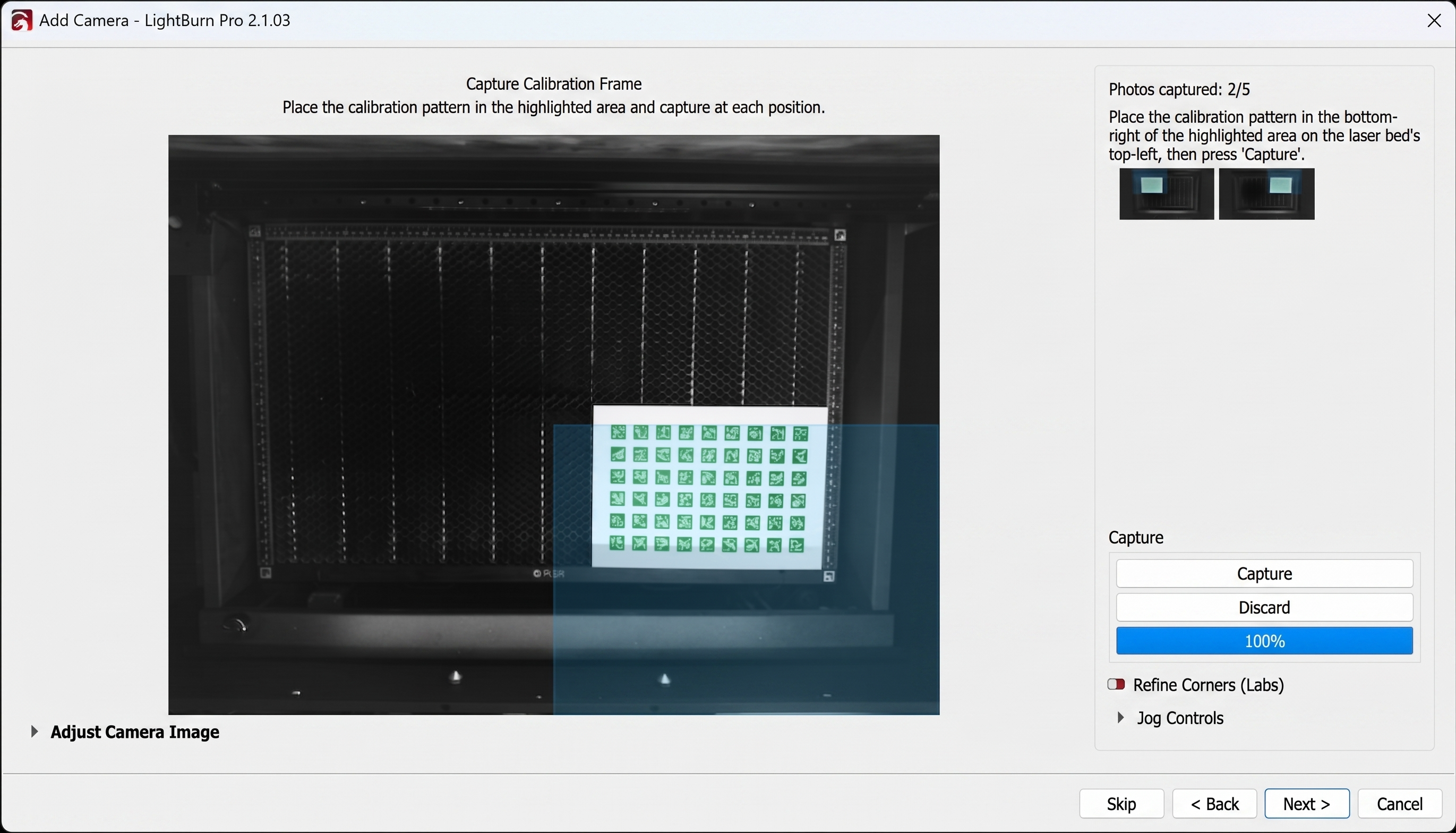

Déplacez le motif vers la zone de capture en bas à droite . Confirmez que le motif complet est visible et nettement mis au point, puis cliquez sur Capturer.

Étape 14

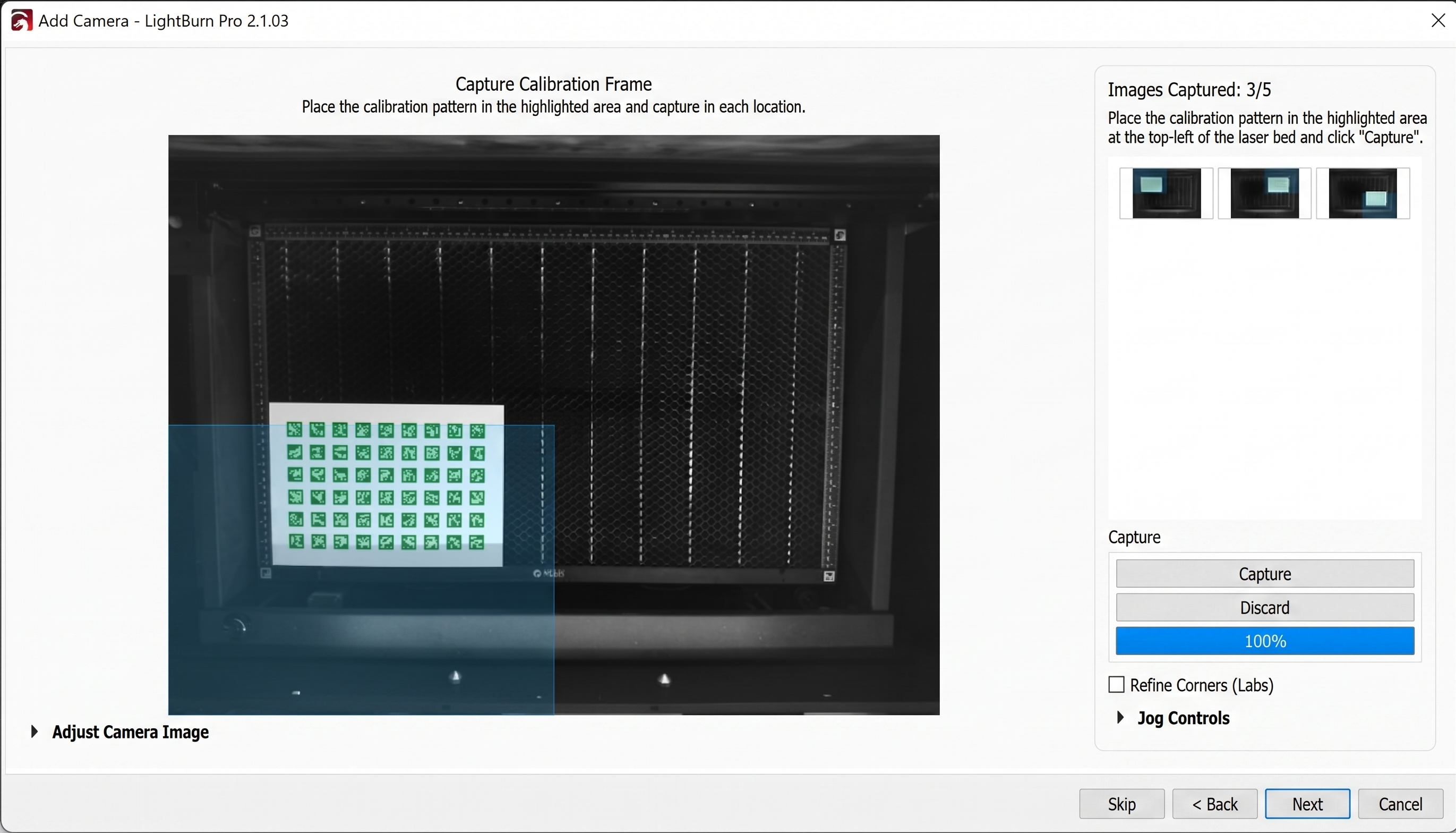

Capturerr le motif AprilTags en bas à gauche

Déplacez le motif vers la zone de capture en bas à gauche . Gardez tous les marqueurs visibles et cliquez sur Capturer.

Étape 15

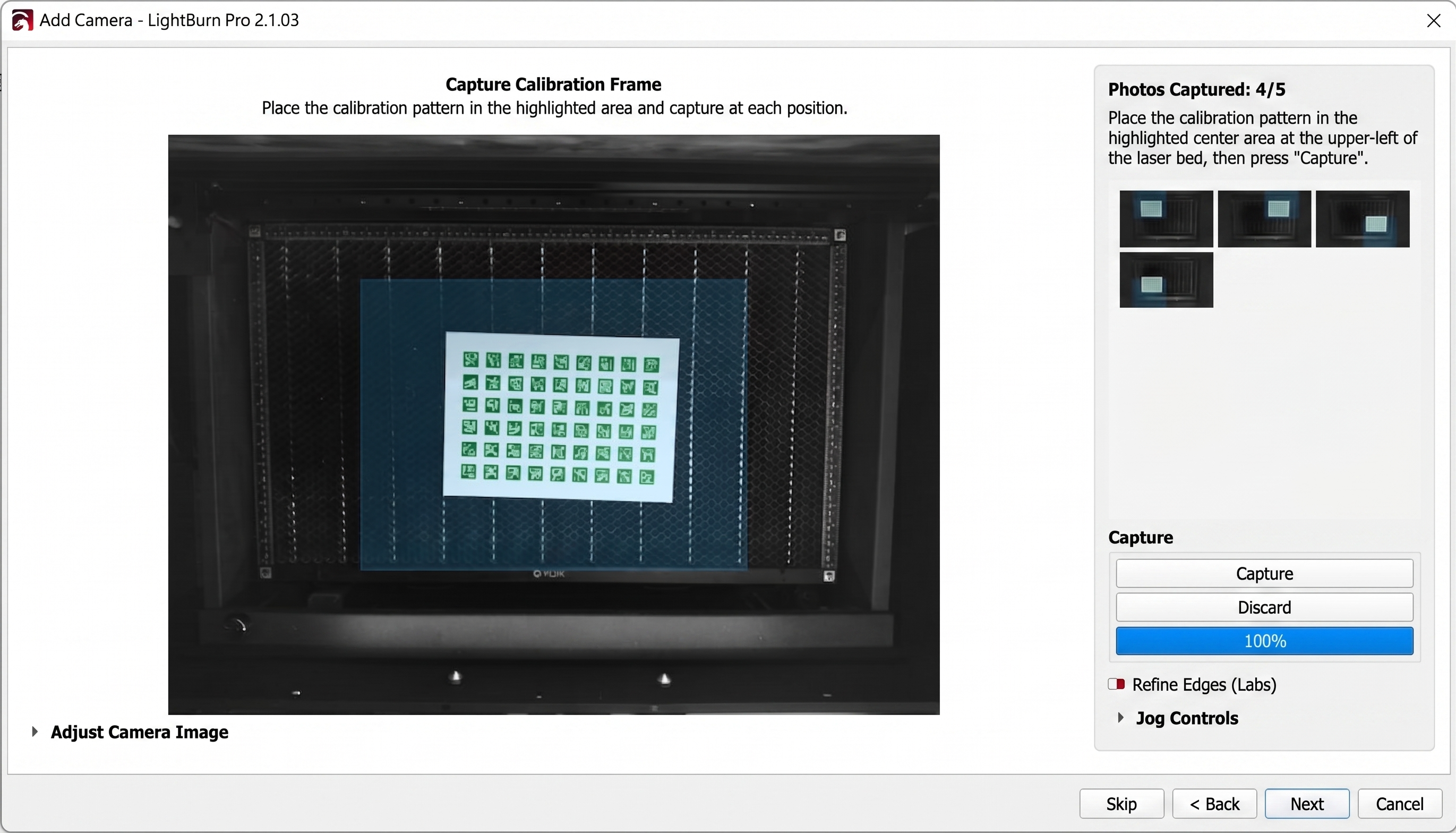

Capturerr le motif AprilTags au centre

Placez le motif au centre de la zone de travail et capturez la cinquième image. Confirmez que LightBurn affiche cinq captures terminées avant de continuer.

Si une capture est floue, recadrée, surexposée ou affectée par des reflets, reprenez cette position avant de sélectionner un modèle d'étalonnage.

Étape 16

Sélectionner et vérifier le modèle d'étalonnage de l'objectif

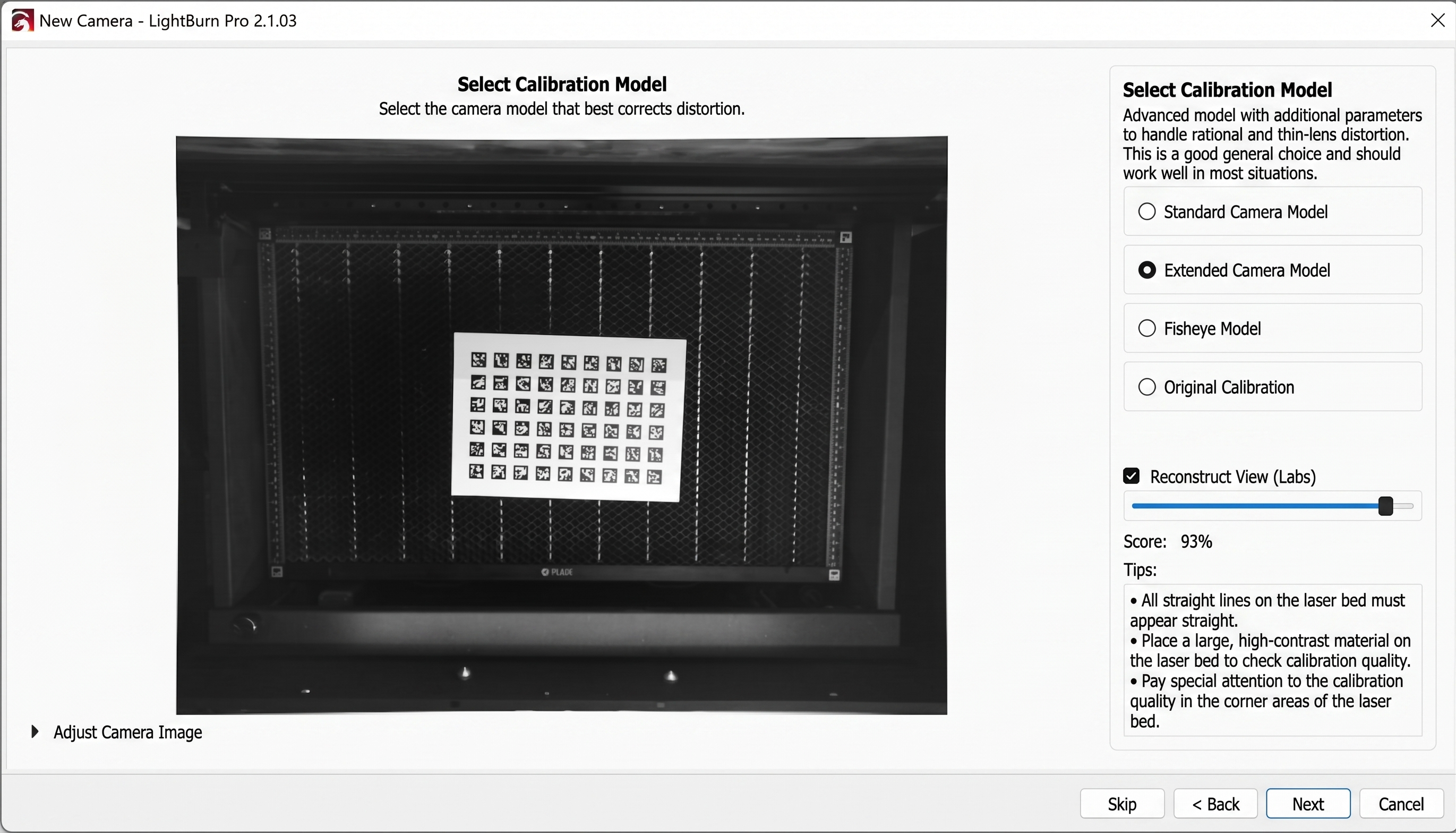

Passez à l'écran de sélection du modèle d'étalonnage. Sélectionnez le modèle recommandé par LightBurn pour les images capturées et vérifiez le score.

Un score de 85 % ou plus est recommandé.
Le test HEXA RF a atteint 93 %.

Inspectez également l'aperçu corrigé. Les bords de l'image et le motif AprilTags doivent être complets et ne doivent pas présenter de distorsion visible. Si le score est inférieur à 85 %, effectuez à nouveau la mise à l'origine de l'axe Z, aplatissez le motif, améliorez l'éclairage, éliminez les reflets et répétez les cinq captures.

Cliquez sur Terminer une fois l'étalonnage de l'objectif réussi.

Étape 17

Démarrer l'alignement de l'espace de travail de la caméra

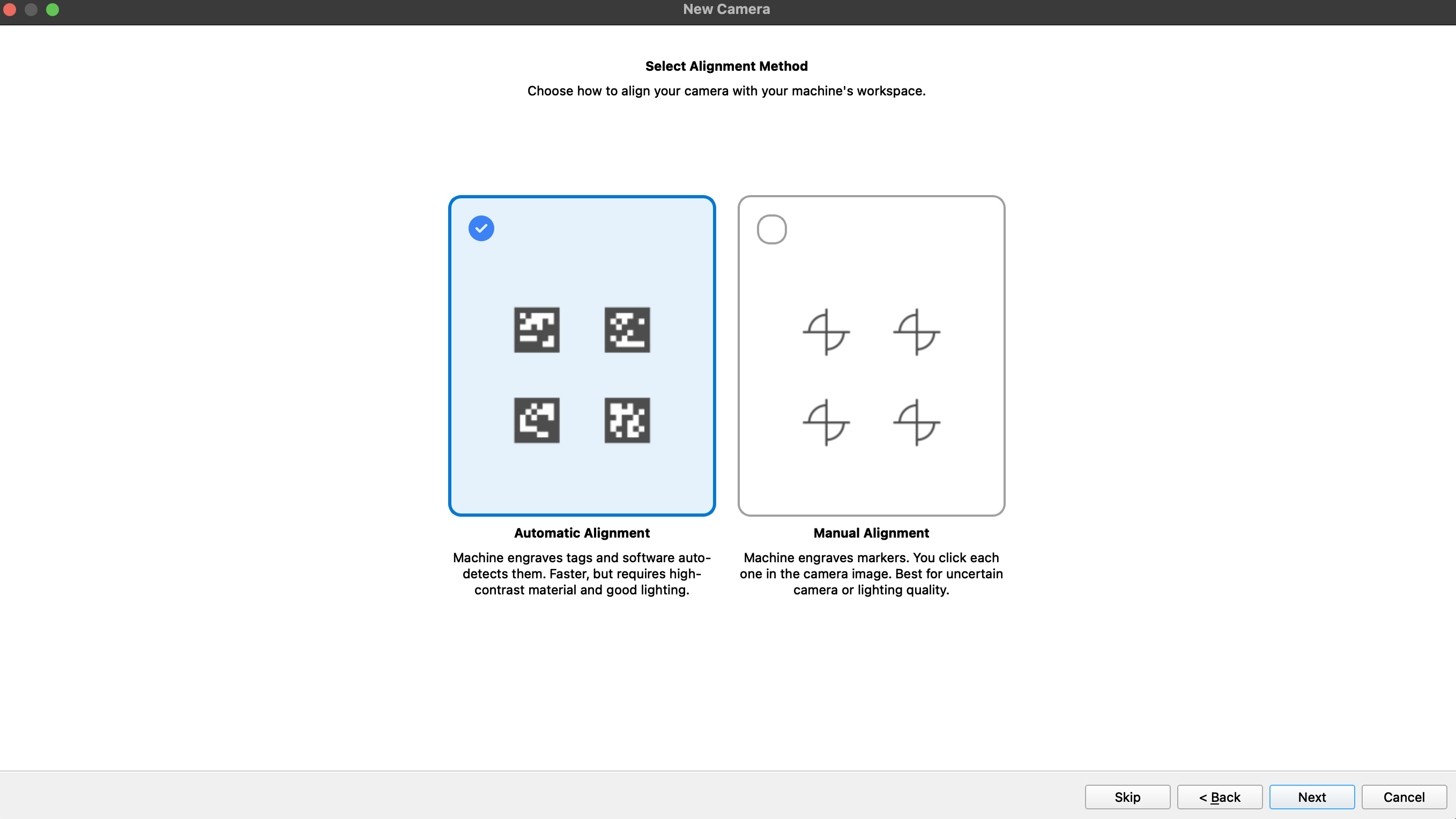

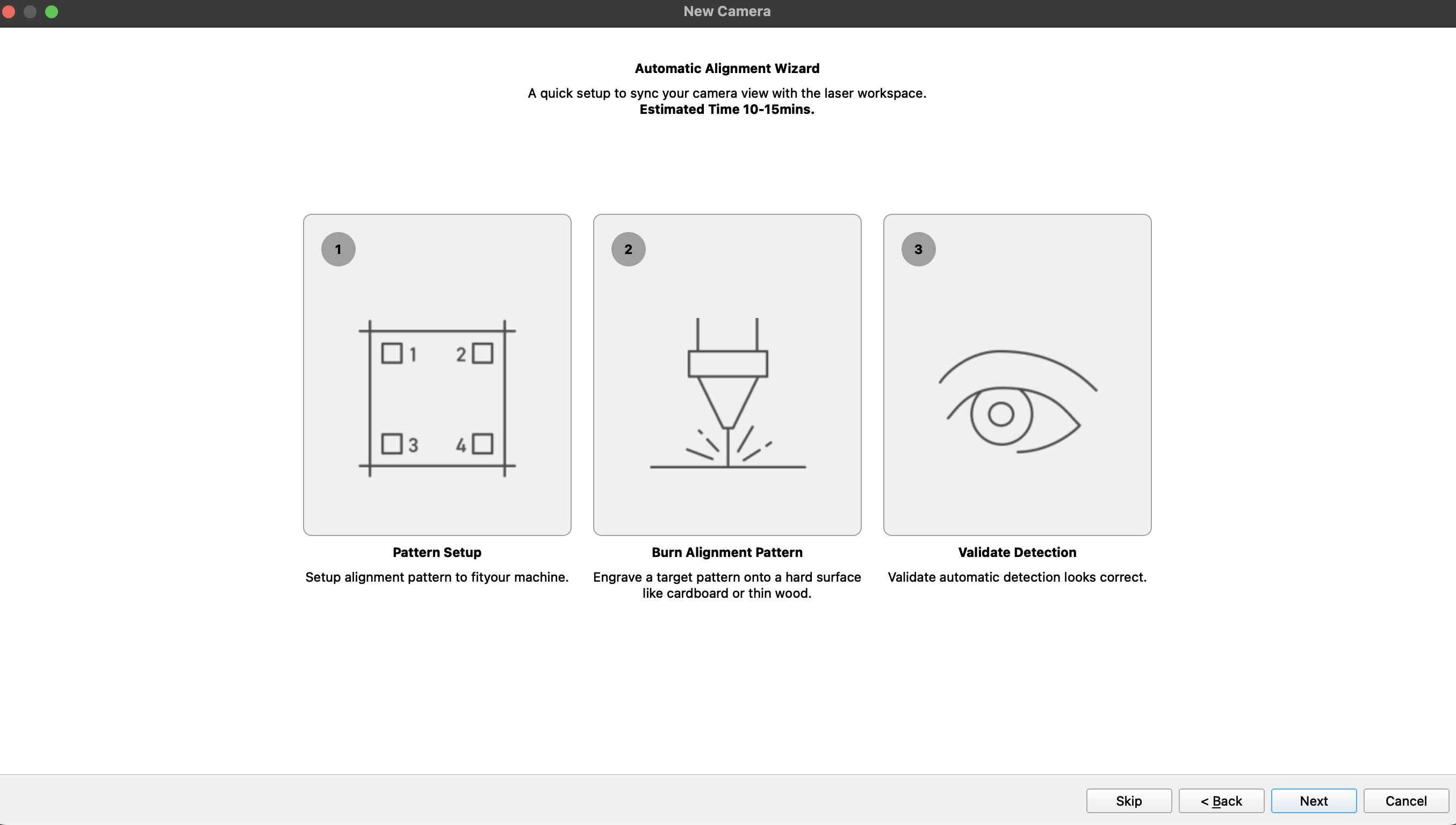

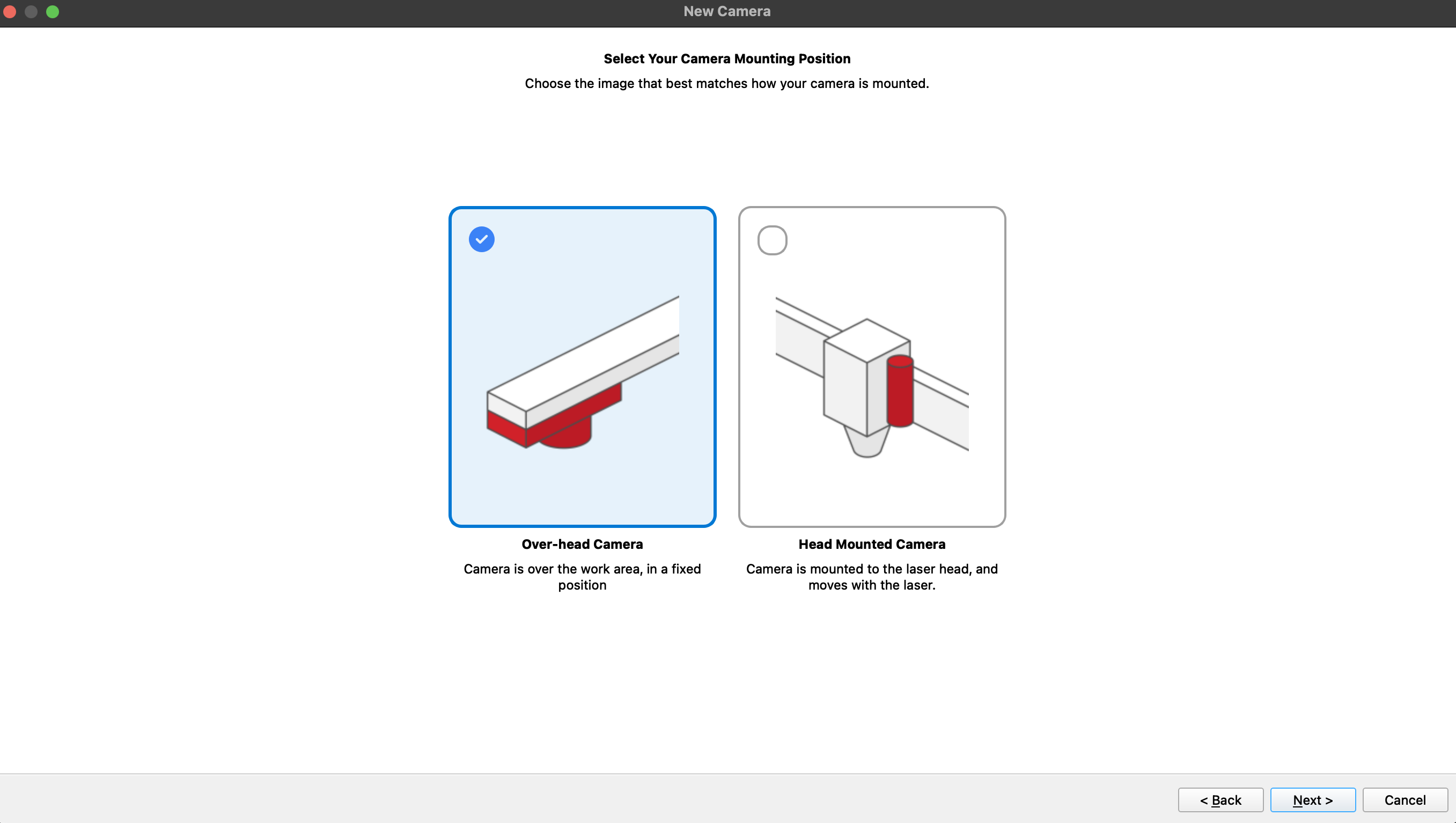

Après l'étalonnage de l'objectif, démarrez la procédure d'alignement de la caméra. Sélectionnez Caméra montée en hauteur, puis choisissez Alignement automatique.

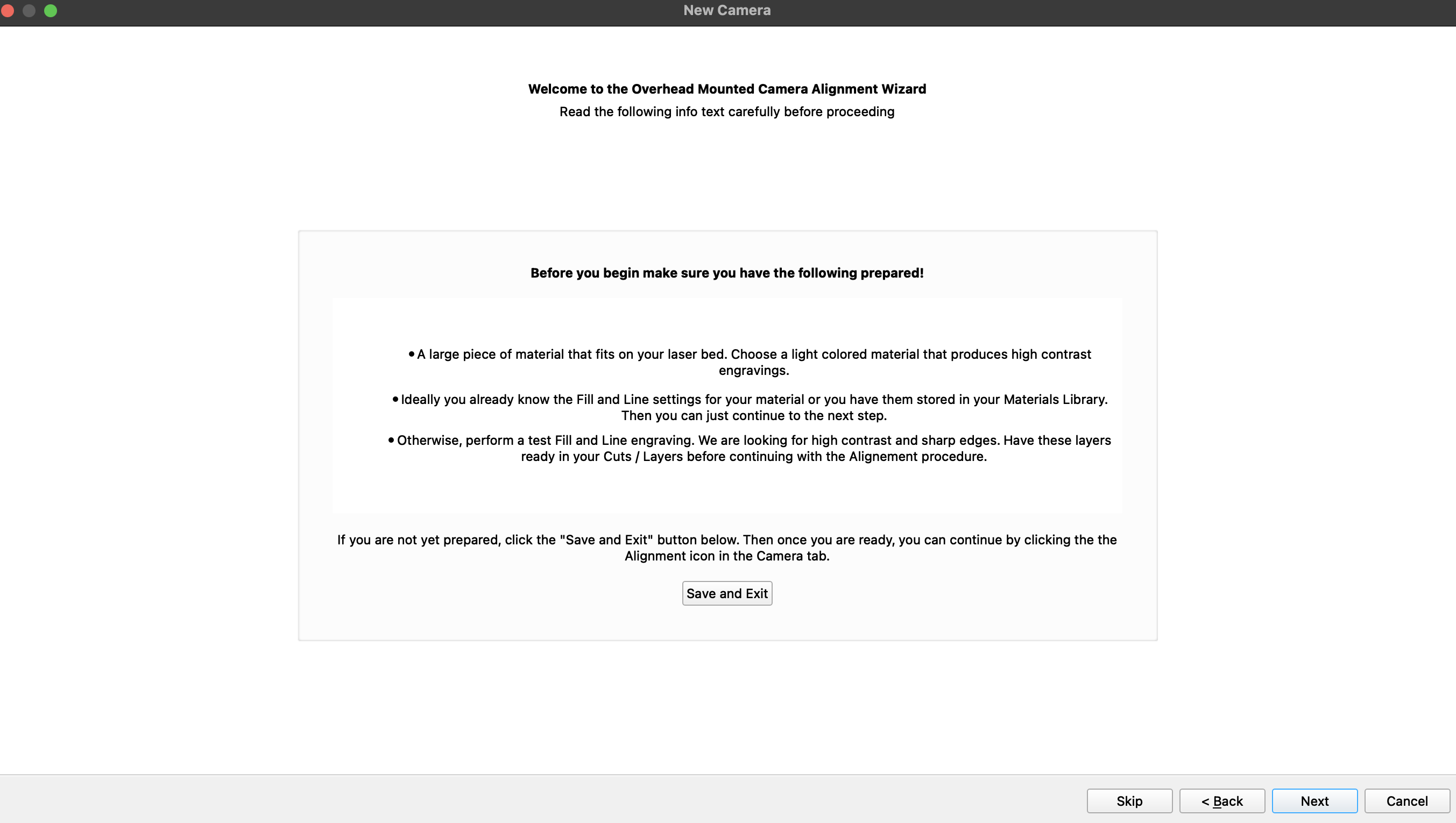

Lisez attentivement l'écran de préparation. La procédure automatique grave des cibles d'alignement puis utilise la caméra pour les localiser.

Étape 18

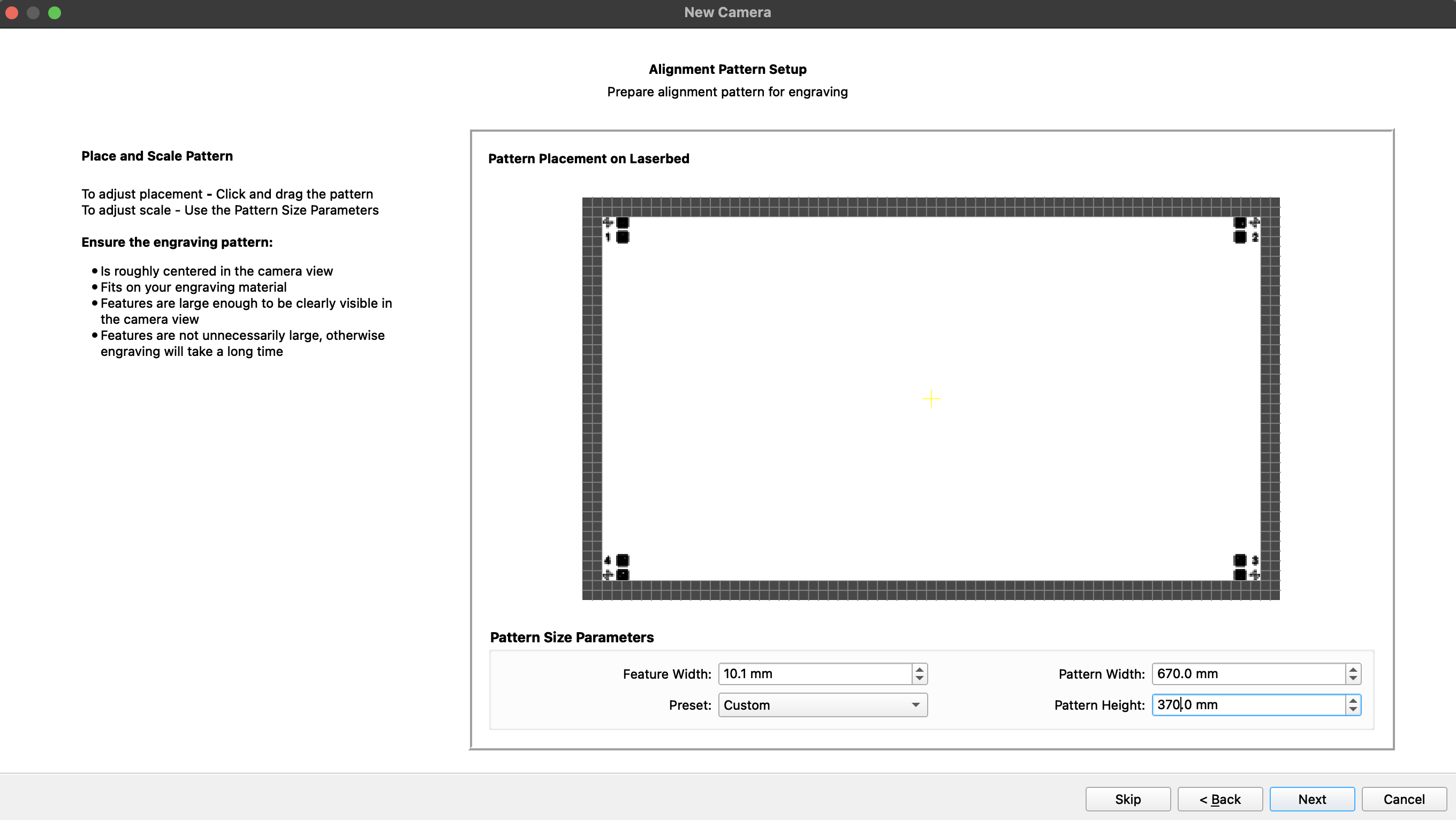

Placer les plaques d'alignement et configurer le motif cible

Placez une plaque de bois plate de 3 mm dans chaque coin de la zone de travail HEXA RF. Gardez les quatre plaques dans le champ de vision de la caméra et laissez suffisamment d'espace libre pour que LightBurn grave les cibles d'angle.

Réglez le motif d'alignement automatique sur :

Taille de l'élément : 25.0 mm
Largeur du motif : 670.0 mm
Hauteur du motif : 370.0 mm
Préréglage : Personnalisé

Si nécessaire, cliquez et faites glisser le motif dans l'aperçu afin que chaque cible soit entièrement positionnée sur une plaque.

Étape 19

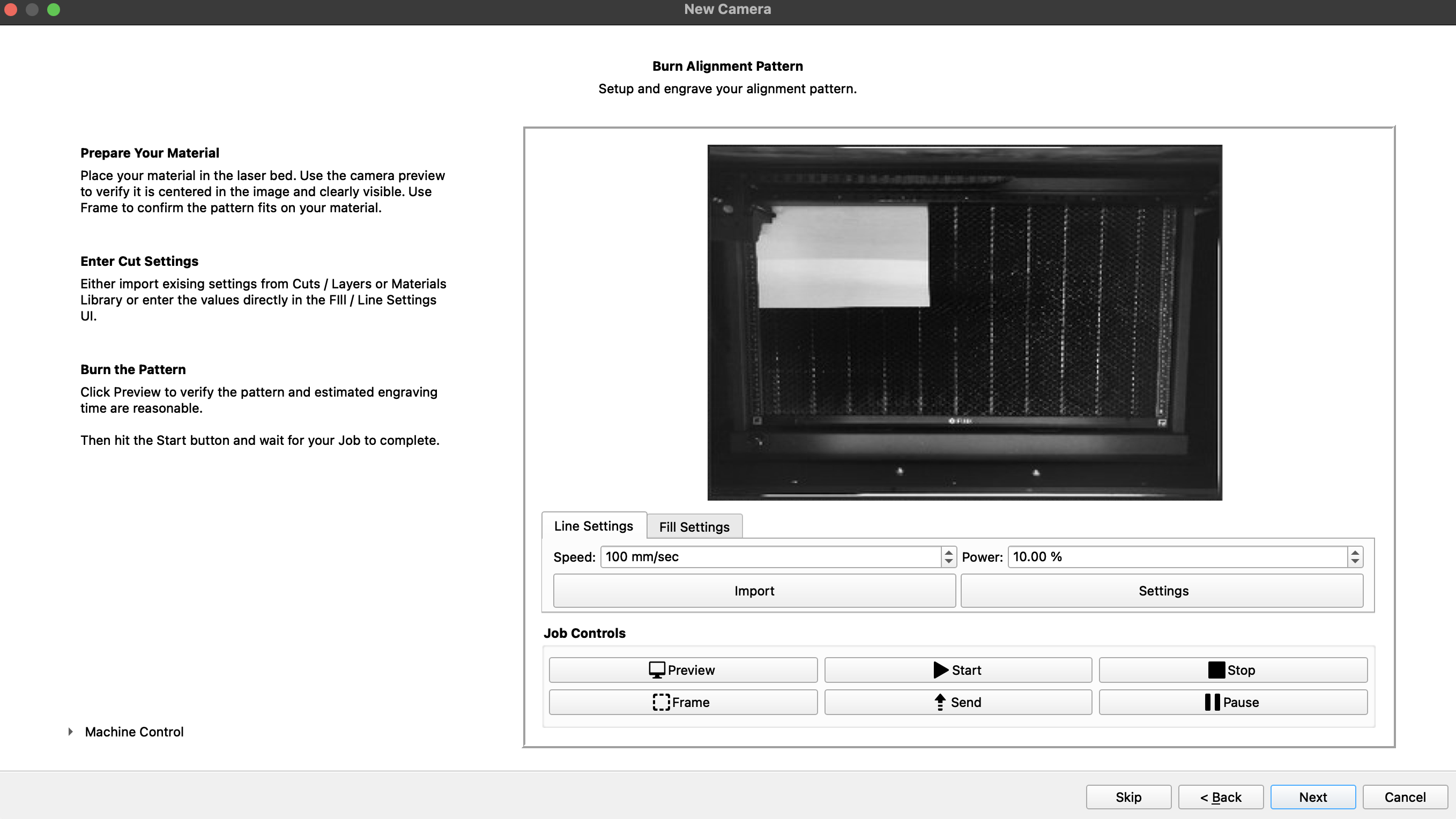

Effectuez la mise au point sur les plaques et gravez les cibles d'alignement

Utilisez les commandes de la machine pour effectuer la mise au point sur la surface des plaques de 3 mm. Fermez le capot avant de graver.

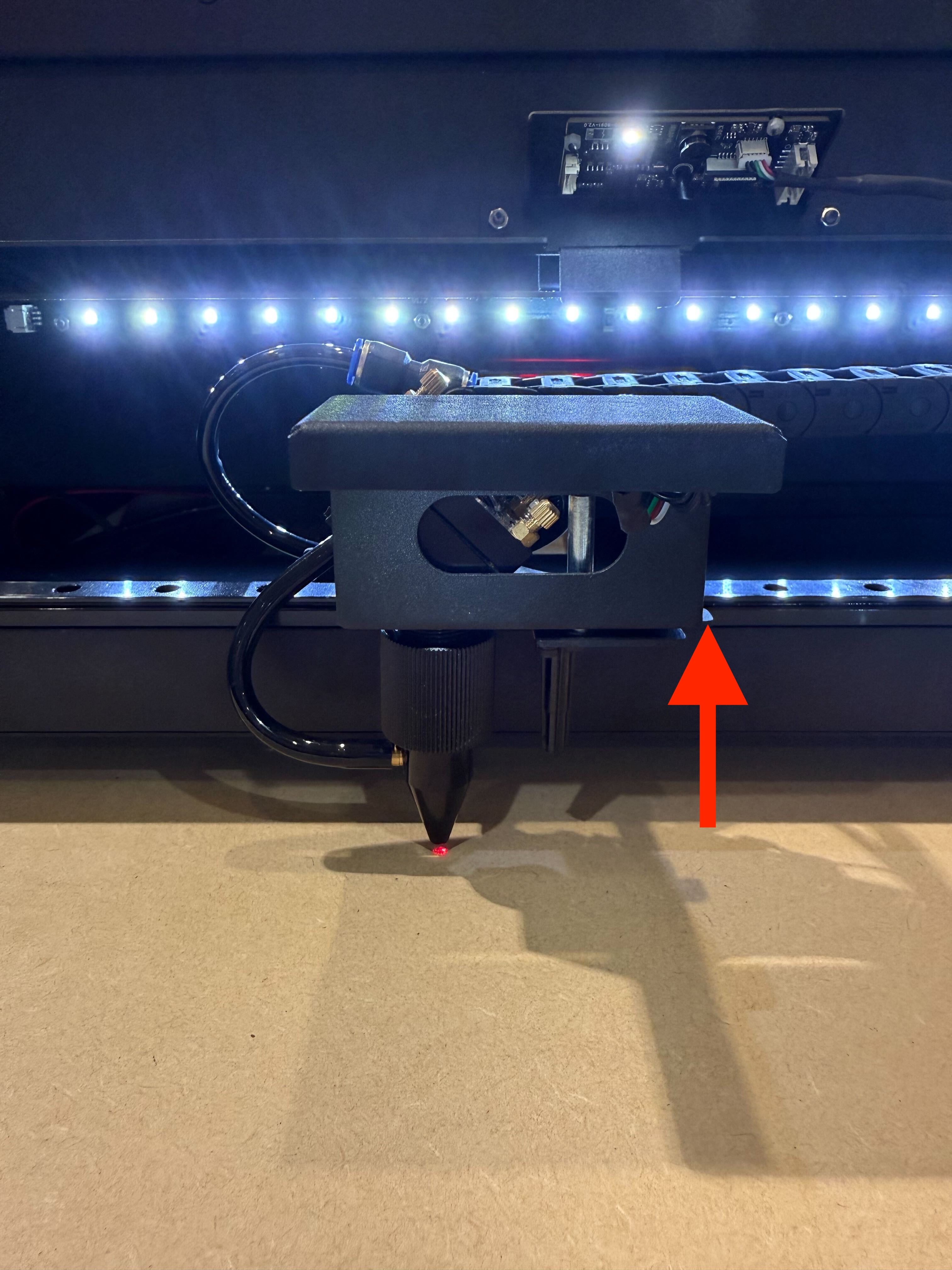

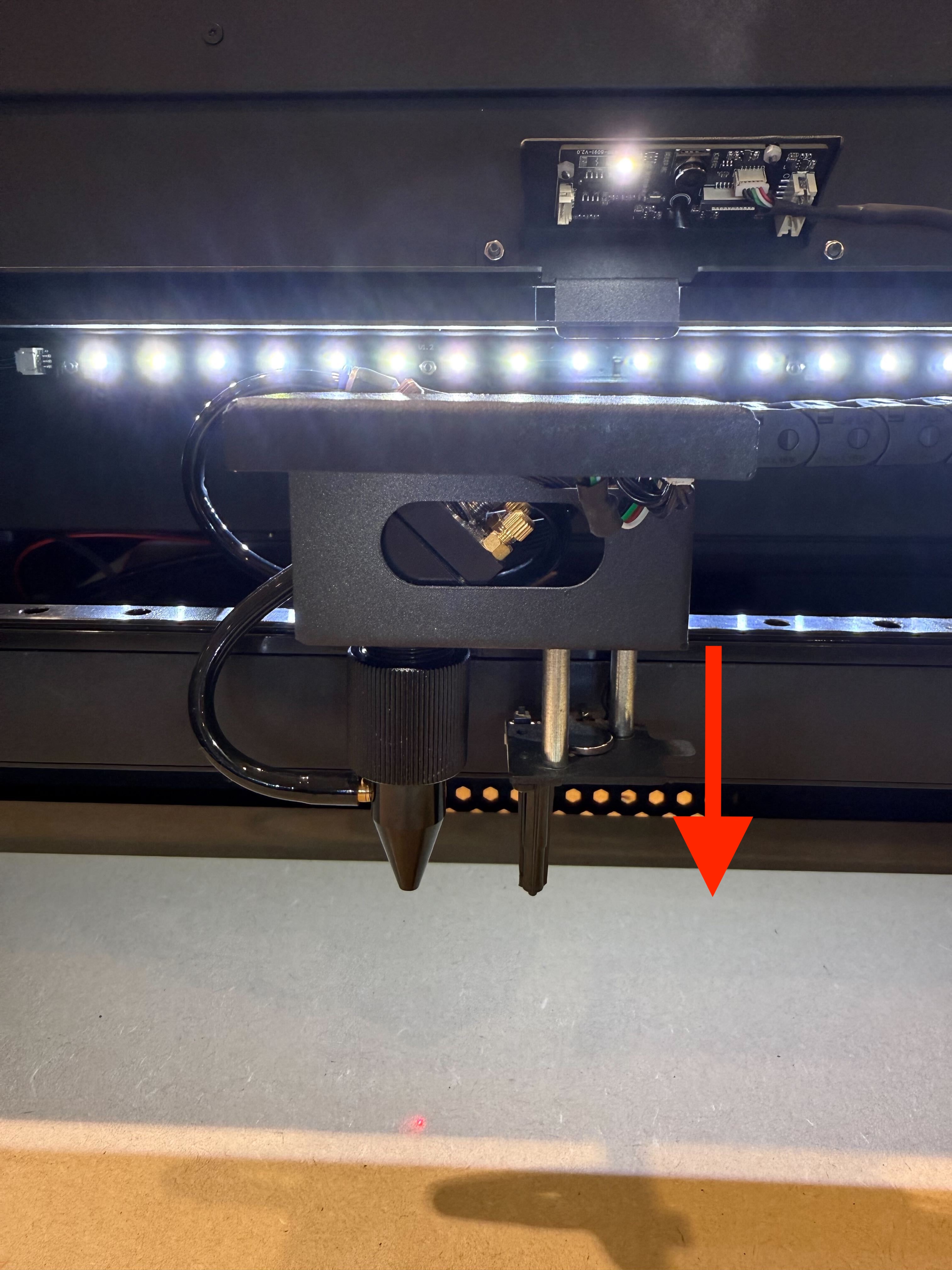

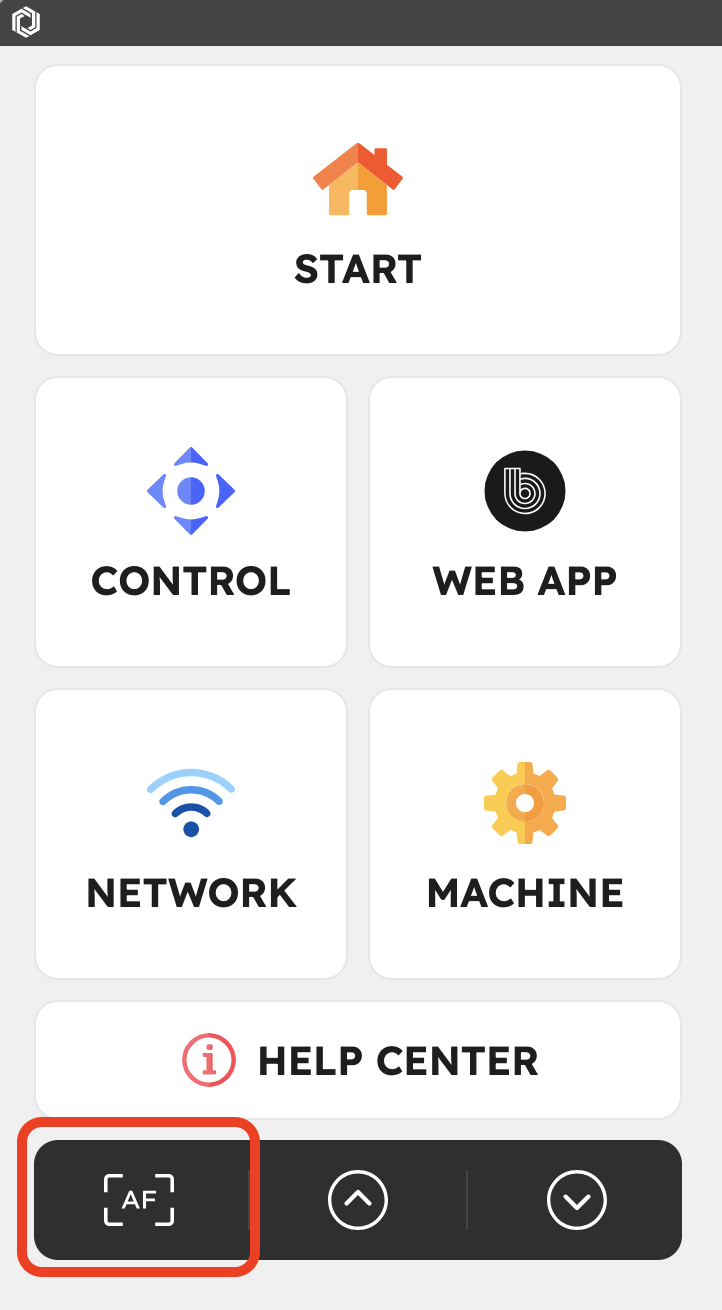

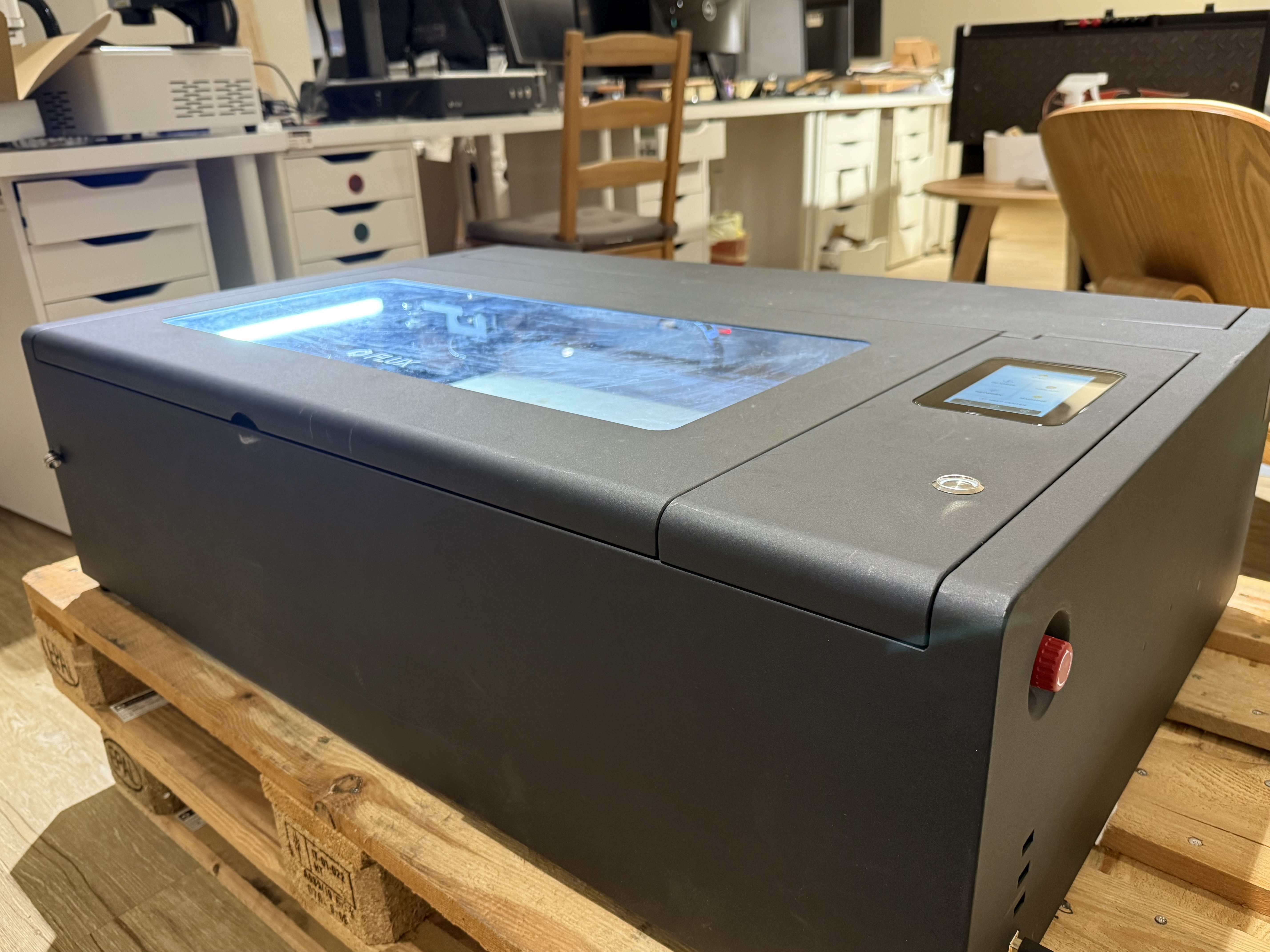

Relâchez la sonde de mise au point > Appuyez sur le bouton AF sur le panneau > Replacez la sonde de mise au point. >> Fermez le capot.

Pour les plaques de test, les paramètres de gravure suivants ont été utilisés :

Vitesse : 100 mm/sec
Puissance : 10,00 %

Vérifiez que les paramètres sont adaptés à votre matériau, puis lancez la gravure. Ne laissez jamais la machine sans surveillance pendant le fonctionnement du laser.

Étape 20

Capturerz, vérifiez et finalisez l'alignement de l'espace de travail

Une fois la gravure terminée, ouvrez le capot et actualisez l'image de la caméra. Dans l'assistant d'alignement, utilisez Ignorer ou reprenez l'image afin que LightBurn capture les cibles nouvellement gravées.

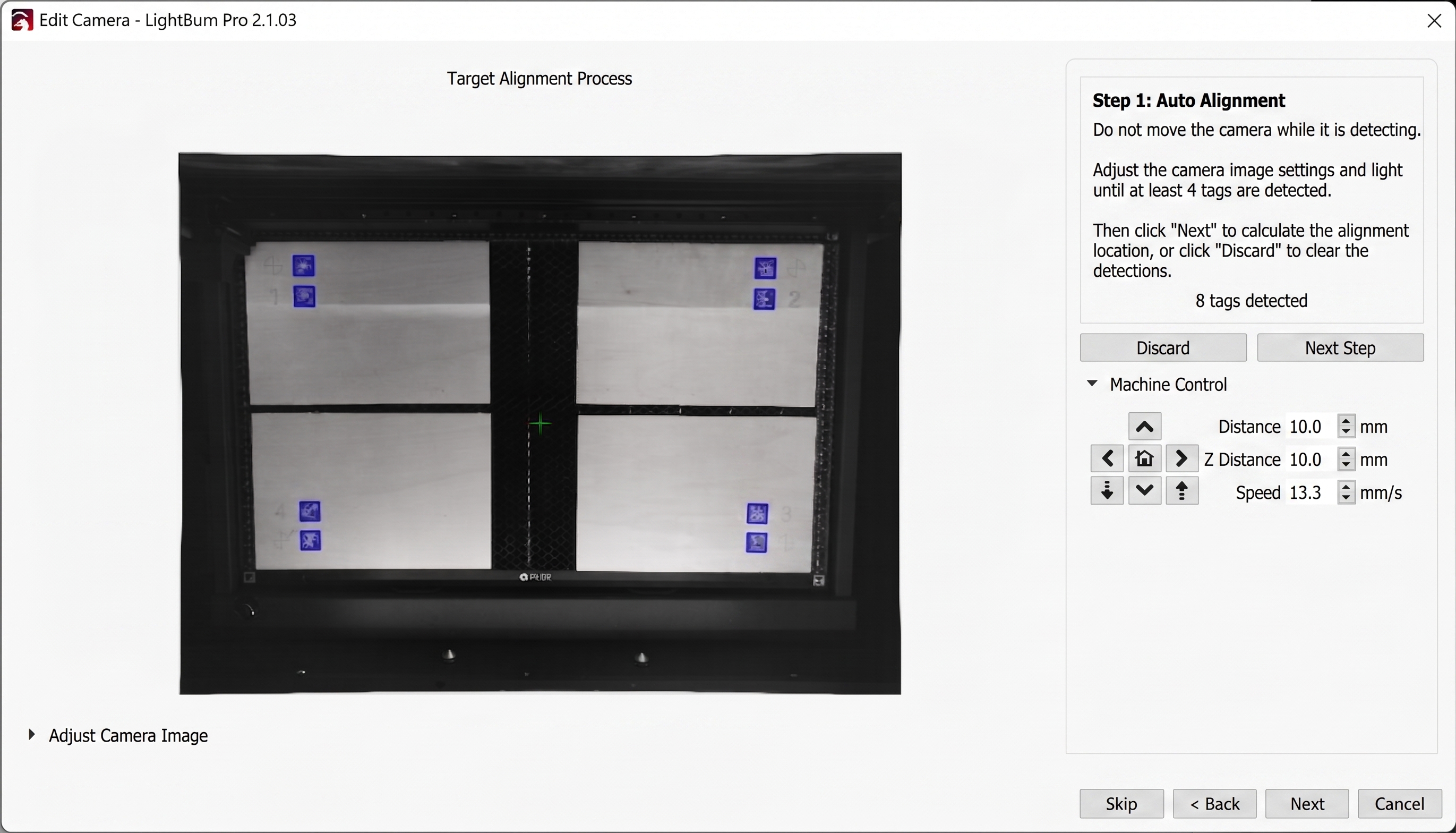

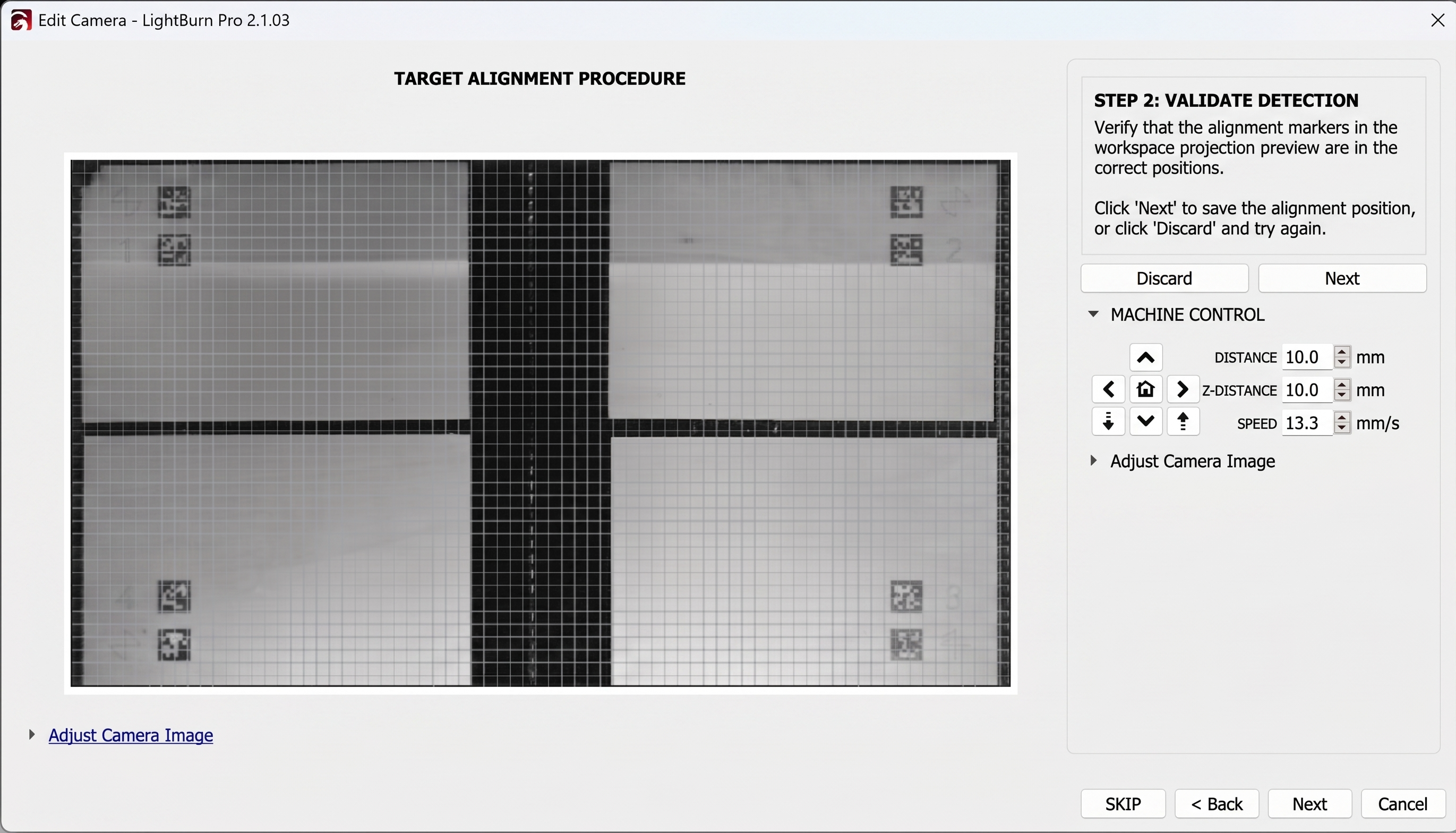

LightBurn devrait détecter huit cibles au total. Passez à l'écran de vérification et confirmez que :

Les huit cibles sont détectées.
Aucune cible d'angle n'est manquante, coupée ou mal identifiée.
La grille de superposition est visible et couvre l'ensemble de l'espace de travail.
Les positions des cibles correspondent aux marques gravées.

Si les cibles sont difficiles à reconnaître, utilisez Ajuster l'image de la caméra pour modifier l'exposition, supprimer les reflets et reprendre l'image. Si une cible est en dehors du champ de la caméra, repositionnez les planches et répétez l'alignement.

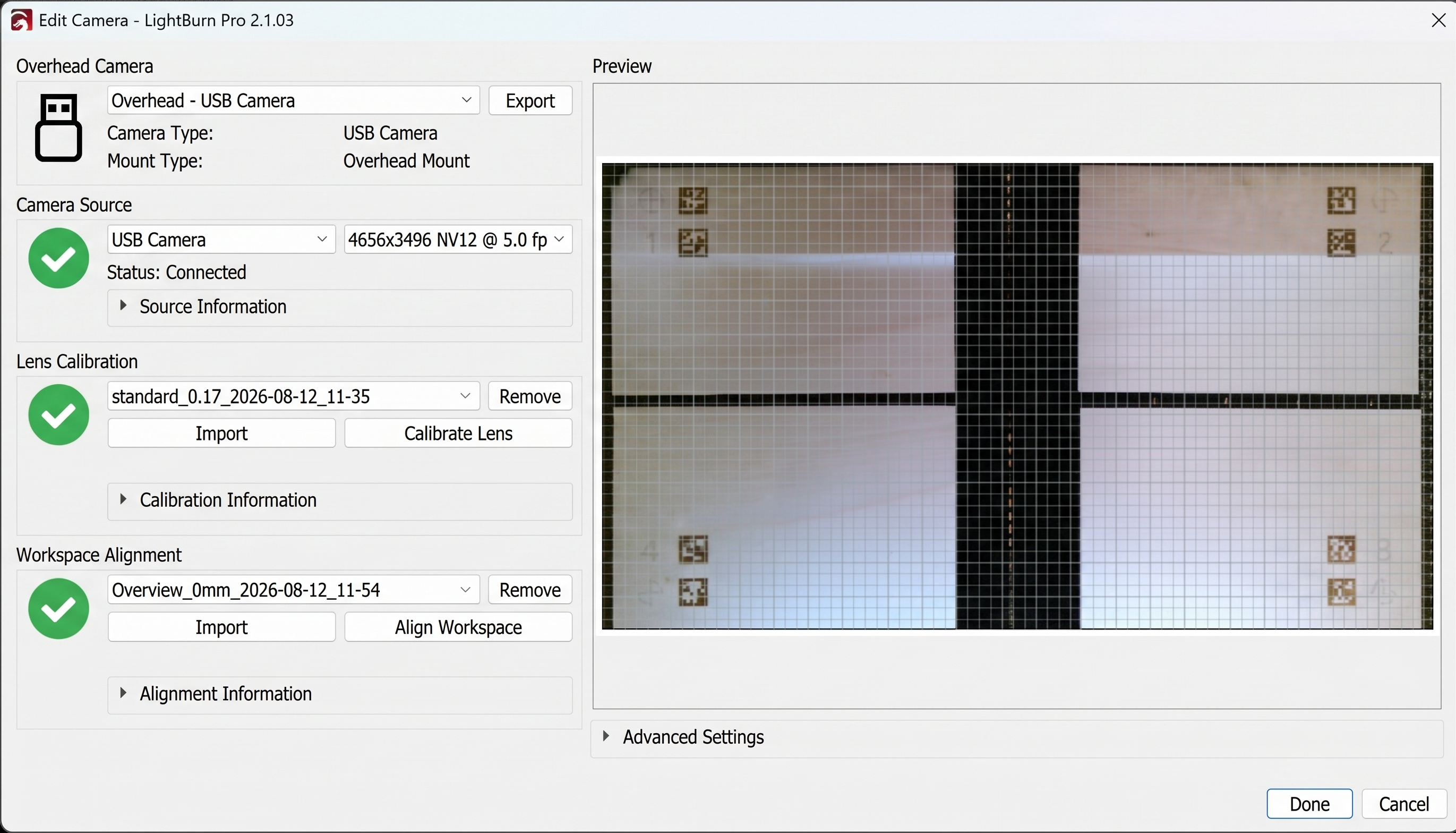

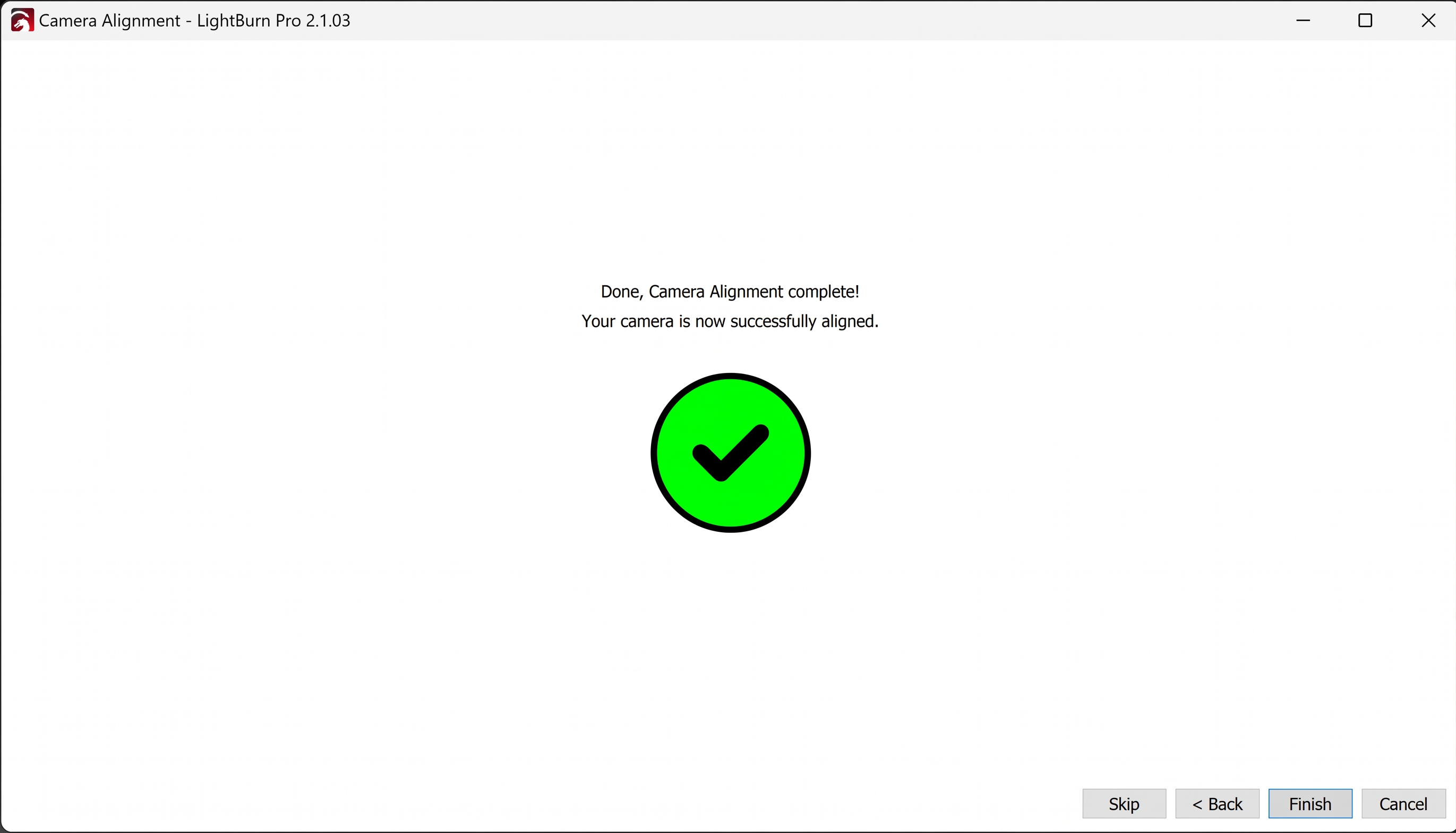

Cliquez sur Terminer lorsque la vérification réussit. Le résumé de configuration de la caméra doit afficher des coches vertes pour la source de la caméra, l'étalonnage de l'objectif et l'alignement de l'espace de travail.

Étape 21

Sauvegarder les données d'étalonnage de la caméra

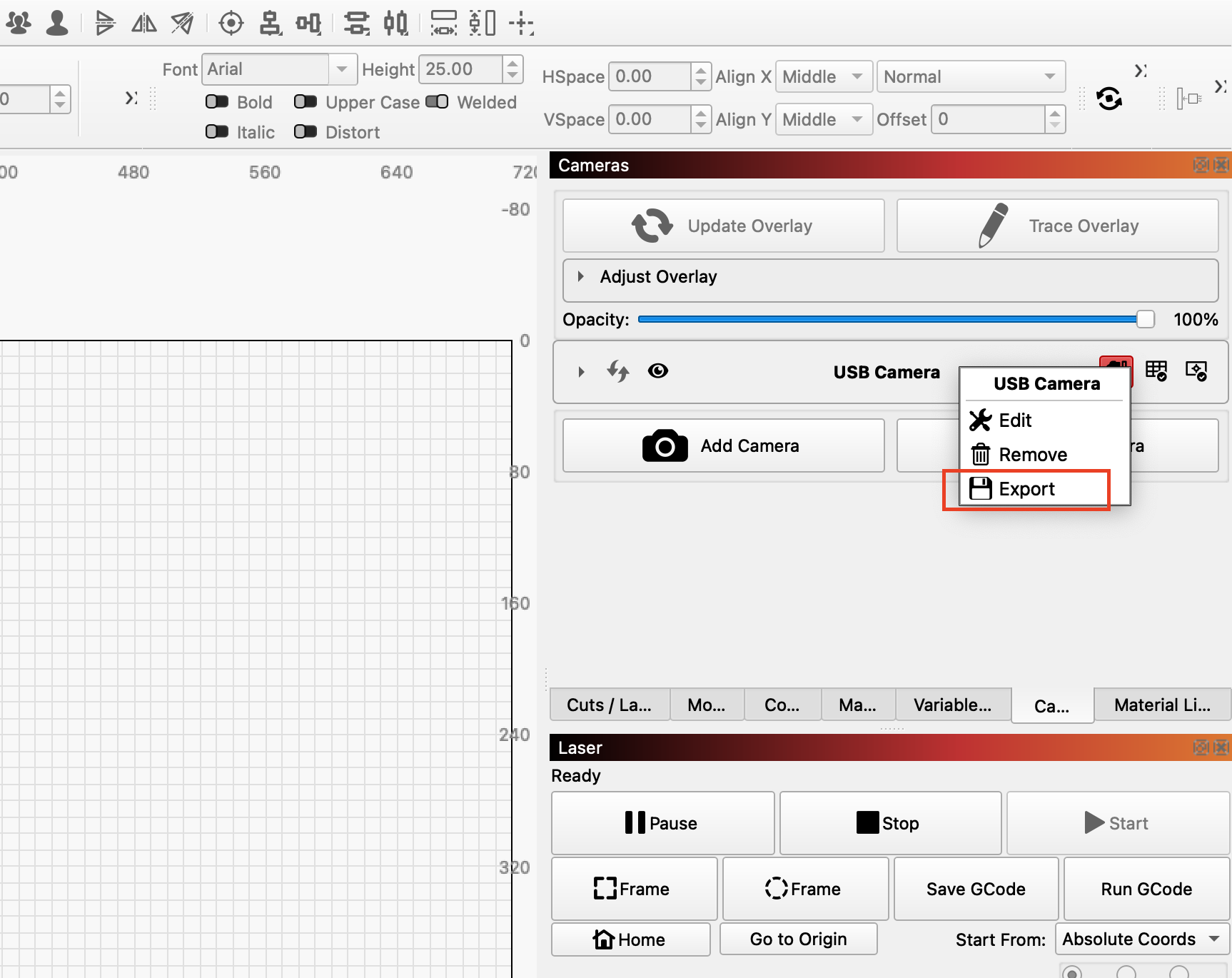

L'exportation des données d'étalonnage vous évite de devoir recalibrer si vous changez d'ordinateur. Suivez ces étapes : Exporter : Dans Caméras >> clic droit sur Caméra USB > Exporter la caméra.

Utilisation de l'aperçu de la caméra calibrée

Retournez au panneau Caméra et cliquez sur Mettre à jour la superposition pour capturer la zone de travail actuelle. Placez votre création sur l'image de la caméra et vérifiez sa position avant de lancer un travail. Recalibrez si la caméra est déplacée, si le support se desserre, si la géométrie de la machine change ou si la superposition ne correspond plus à l'espace de travail physique.
