Description
La fonction de gravure à fond ouvert est utilisée pour graver des objets longs qui dépassent la zone de travail standard. Elle aide les utilisateurs à diviser automatiquement les fichiers de conception volumineux en plusieurs zones de travail, facilitant ainsi la gravure segment par segment.
Limitations
En raison des limitations physiques de la fente à fond ouvert du HEXA RF, il est recommandé que la largeur du matériau ne dépasse pas 500mm, tandis que la longueur est illimitée.
Avant de commencer
Veuillez vous assurer que le module de gravure à fond ouvert est correctement installé. Consultez le tutoriel au lien ci-dessous. Si vous avez déjà terminé l'installation, veuillez ignorer cette étape.
Guide d'installation matérielle du fond ouvert
Étape 1 - Activer la gravure à fond ouvert
Activez le bouton de gravure à fond ouvert dans les paramètres du document et entrez les dimensions souhaitées de votre zone de travail.
Étape 2 - Importer l'objet
Importez l'objet (en utilisant un contour rectangulaire comme exemple ci-dessous) et ajustez sa taille et sa position.
Cliquez sur l'icône de gravure à fond ouvert affichée dans la barre d'outils de gauche pour accéder à la fenêtre de gravure à fond ouvert.
Étape 3 - Ajuster les paramètres de gravure à fond ouvert
Description des paramètres
- Longueur de l'objet : Affiche la longueur de l'objet actuellement sélectionné pour vous aider à déterminer la hauteur de chaque zone de travail.
- Hauteur de la zone de travail : Vous pouvez définir en combien de segments de travail cet objet à fond ouvert sera divisé pour la découpe, et vous pouvez inspecter le contenu de gravure de chaque segment dans la fenêtre.
- Calque de référence : Ce calque sert de référence et ne fournit qu'une fonction d'affichage d'alignement ; il ne sera pas réellement gravé.
- Repères d'alignement : Les repères d'alignement sont deux marques triangulaires qui doivent être gravées sur le matériau principal et le matériau auxiliaire. Lors du déplacement de la planche après chaque segment de gravure, vous pouvez utiliser les marques triangulaires pour faciliter l'alignement.
En utilisant la figure ci-dessous comme exemple, la longueur de l'objet est de 450mm. Si la hauteur de la zone de travail est définie à 250mm, cet objet sera divisé en deux segments au total.
La ligne pointillée indique le point de division pour chaque zone de travail.
Il est généralement recommandé de minimiser le nombre de segments pour éviter un désalignement potentiel aux points de connexion dû à de légères erreurs.
Exportez le fichier de conception après avoir terminé les réglages.
Étape 4 - Tâche de gravure
Si vous utilisez des repères d'alignement, vous devrez préparer une planche de matériau auxiliaire.
Étape 4.1 - Préparation pour la gravure

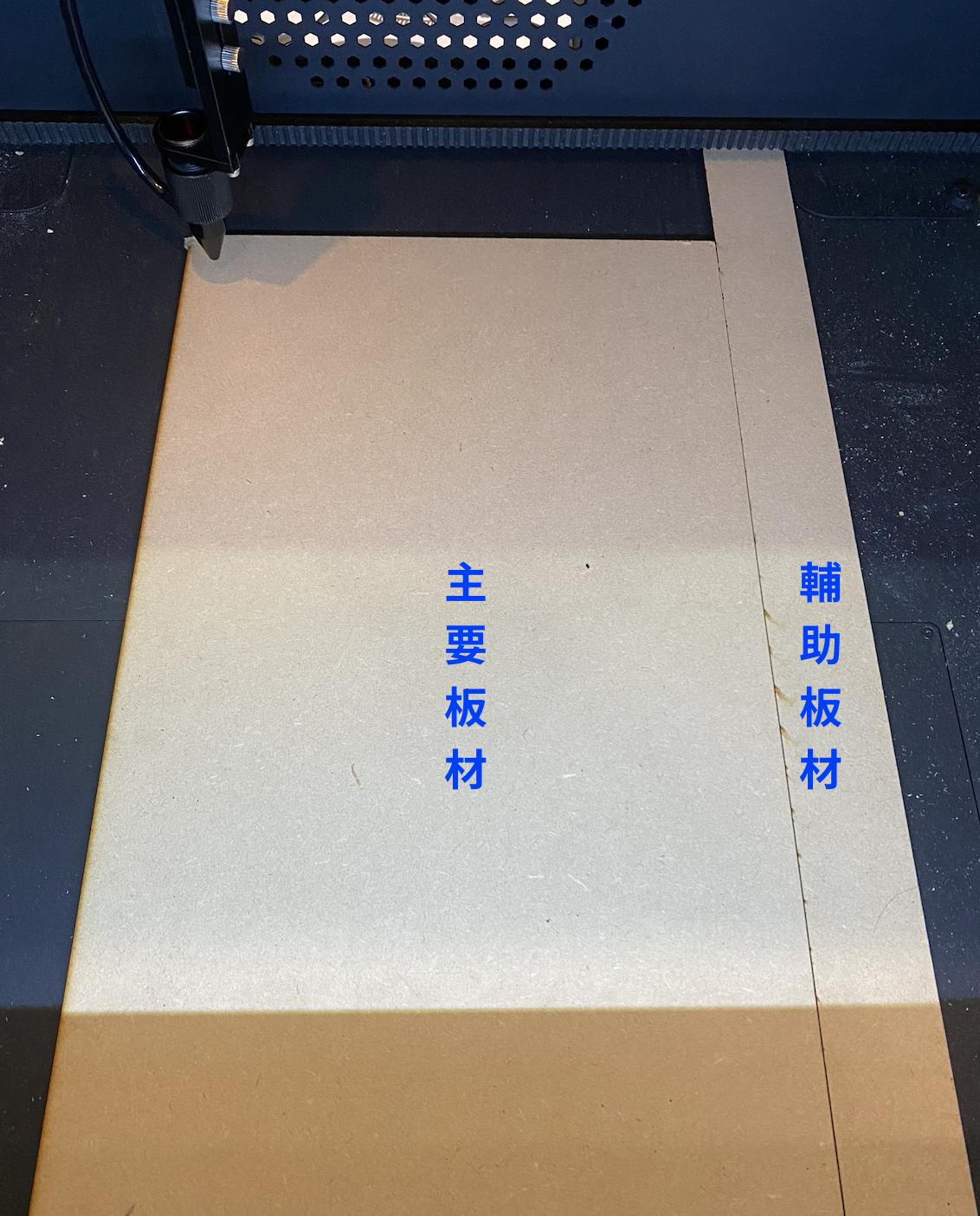

Fixez le matériau auxiliaire à côté du matériau principal.
Activez « Démarrer à partir de la position actuelle » et déplacez la tête laser vers le coin supérieur gauche du matériau à graver.
Activez « Démarrer à partir de la position actuelle » et définissez le point de départ au coin supérieur gauche.
(Vous pouvez également utiliser « Démarrer à partir de l'origine », mais veuillez noter que le tube laser doit être déplacé vers le côté droit pour éviter l'échec de la mise à l'origine.)
Utilisez « Cadrage » pour confirmer la position de gravure du premier segment de la conception.
Veuillez noter : Désactivez le calque de référence pendant le cadrage.
Confirmez la position des repères d'alignement en utilisant la position de cadrage ; les repères doivent s'étendre sur le matériau principal et le matériau auxiliaire.
(En utilisant le repère d'alignement par défaut de 4cm comme exemple, assurez-vous que la tête laser s'étend d'environ 2cm sur le matériau auxiliaire pendant le cadrage.)
Étape 4.2 - Gravure du premier segment
Par défaut, seuls le premier segment de travail et les repères d'alignement sont activés lors de l'exportation du fichier. Après avoir ajusté les paramètres, vous pouvez directement commencer la gravure de la première zone de travail.
Une fois la gravure terminée, une partie du repère d'alignement doit se trouver sur le matériau auxiliaire.
Étape 4.3 - Gravure du deuxième segment
Désactivez la couche du premier segment de travail et activez la couche du deuxième segment de travail.
Déplacez le matériau principal, alignez le repère d'alignement inférieur du matériau principal avec le repère supérieur du matériau auxiliaire, puis procédez à la gravure du deuxième segment.
