5-11 Aucune sortie de faisceau laser / Le laser ne se déclenche pas / Aucune impulsion laser

FLUX Support Team
  • Mise à jour

Description

Il existe de nombreuses raisons potentielles pour lesquelles le laser peut ne pas se déclencher, notamment une diminution des performances du tube laser, des dommages à l'unité d'alimentation laser (PSU laser) ou une défaillance du système. Veuillez suivre les étapes ci-dessous pour diagnostiquer le problème.

Causes possibles

  1. Défaillance du système (Mettre à jour le micrologiciel, restaurer les paramètres d'usine ou reflasher la carte RK).
  2. Désalignement du chemin optique (OPA).
  3. Paramètres incorrects dans le logiciel.
  4. Vieillissement ou épuisement du tube laser.
  5. Défaillance de l'unité d'alimentation laser (PSU laser).
  6. Dysfonctionnement du capteur de porte (Faible probabilité).
  7. Dysfonctionnement du capteur du capot arrière (Faible probabilité).
  8. Défaillance de la LED de travail arrière (Faible probabilité).

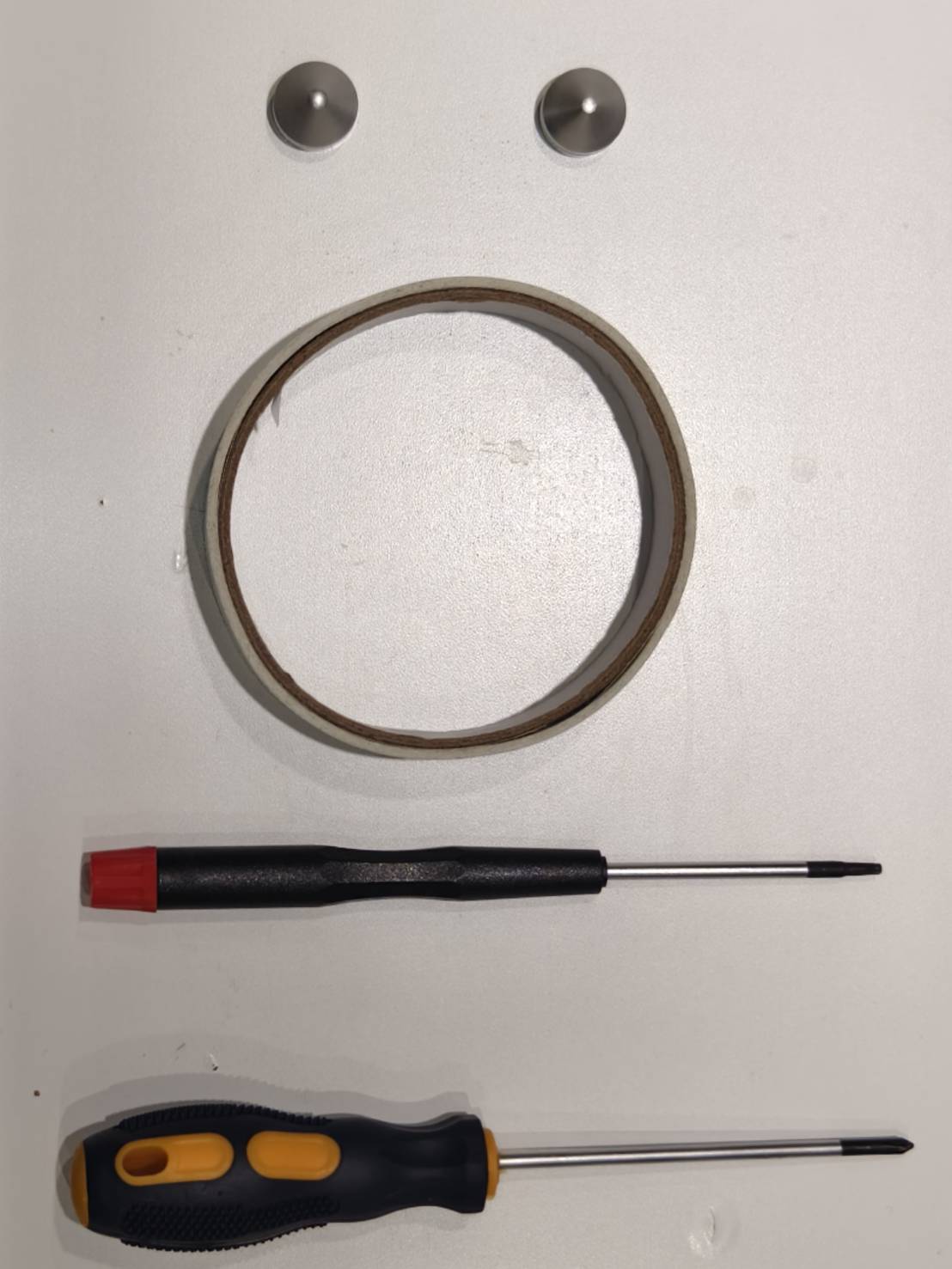

Outils

  1. Aimants x2 (Optionnel, selon les résultats des tests)
  2. Ruban adhésif double face
  3. Tournevis T8
  4. Tournevis cruciforme

Étape 1

Veuillez regarder la vidéo et déterminer si la situation est similaire à celle de votre machine. S'il n'y a pas de sortie laser et qu'un fort bruit de claquement se produit pendant le fonctionnement, cela signifie que le tube laser n'est plus utilisable.


Veuillez confirmer votre situation et passer à l'étape suivante :

  • Oui, ma machine présente des symptômes ou des bruits similaires >> Arrêtez immédiatement d'utiliser la machine et Contactez le service client
    • Cause possible :
      • Le tube laser est épuisé/défaillant et doit être remplacé.
  • Non, ma machine ne fait pas de bruits de claquement >> Étape 1.1

Étape 1.1

Veuillez vérifier si votre situation correspond aux descriptions ci-dessous.

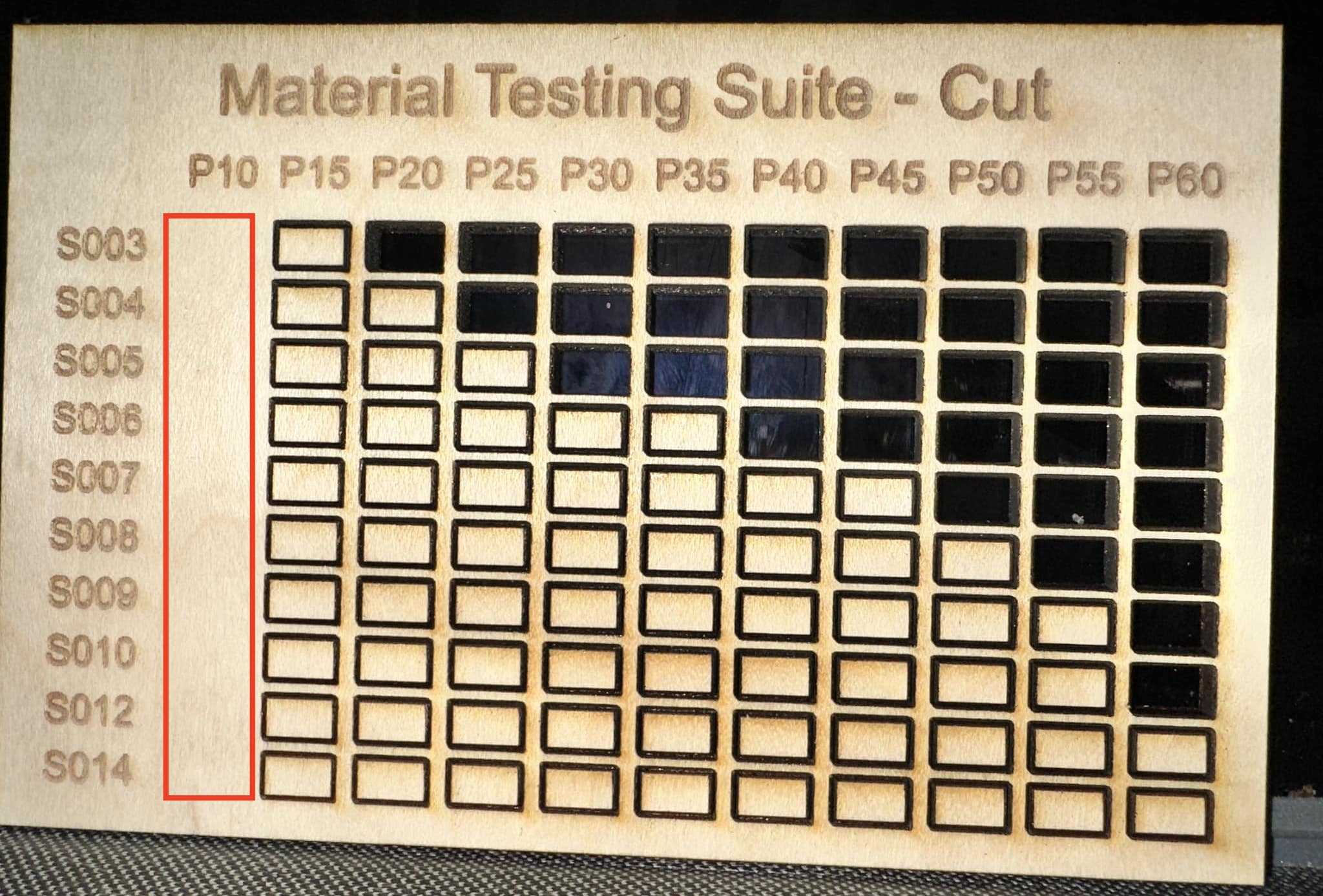

  • Aucune sortie laser à faible puissance d'environ 10%.

  • La sortie laser est trop forte à faible puissance. (La gravure est trop profonde ou entraîne une découpe, etc.)




Veuillez confirmer votre situation et passer à l'étape suivante :

  • Non, ma machine ne correspond pas aux situations ci-dessus >> Étape 1.2

Étape 1.2

Vérifiez si la LED de l'alimentation laser est constamment allumée.

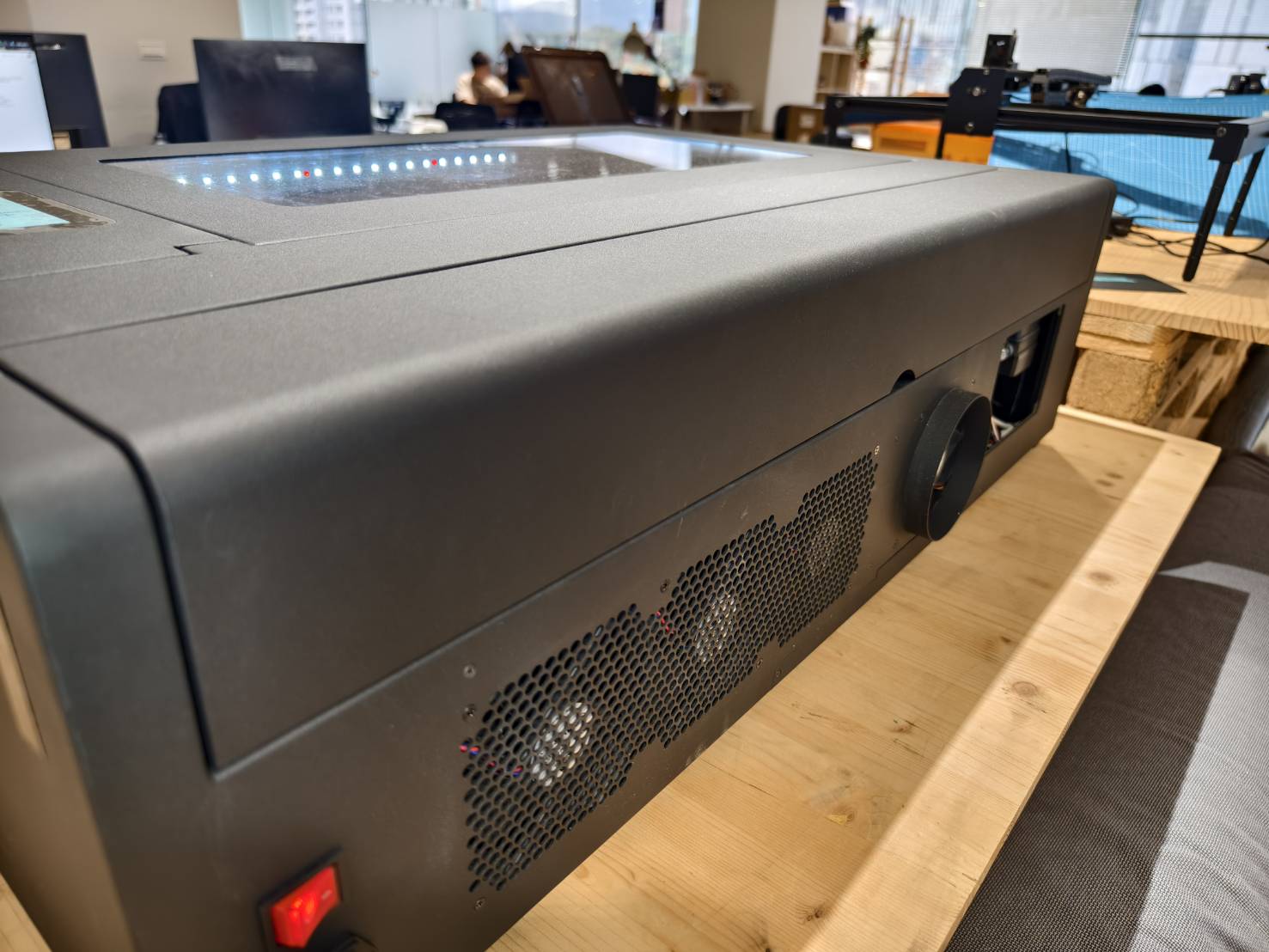

  • Veuillez desserrer les vis T8 sur le côté de la machine pour ouvrir le capot latéral.

  • Veuillez vous référer à la photo ci-dessous pour vérifier si la LED de l'alimentation laser est constamment allumée sans clignoter lorsque l'appareil est sous tension.



Confirmez votre résultat et déterminez l'action suivante :

  • Constamment allumée sans clignoter >> Passez à Étape 2
  • Éteinte ou clignotante >> Enregistrez une vidéo de l'échec de la mise à l'origine et de l'état du voyant lumineux >> Contactez le service client pour signaler ce problème.
    • Causes possibles :
      1. Défaillance de l'alimentation laser, remplacement nécessaire.
      2. Défaillance du jeu de câbles CA, remplacement nécessaire.

Étape 2

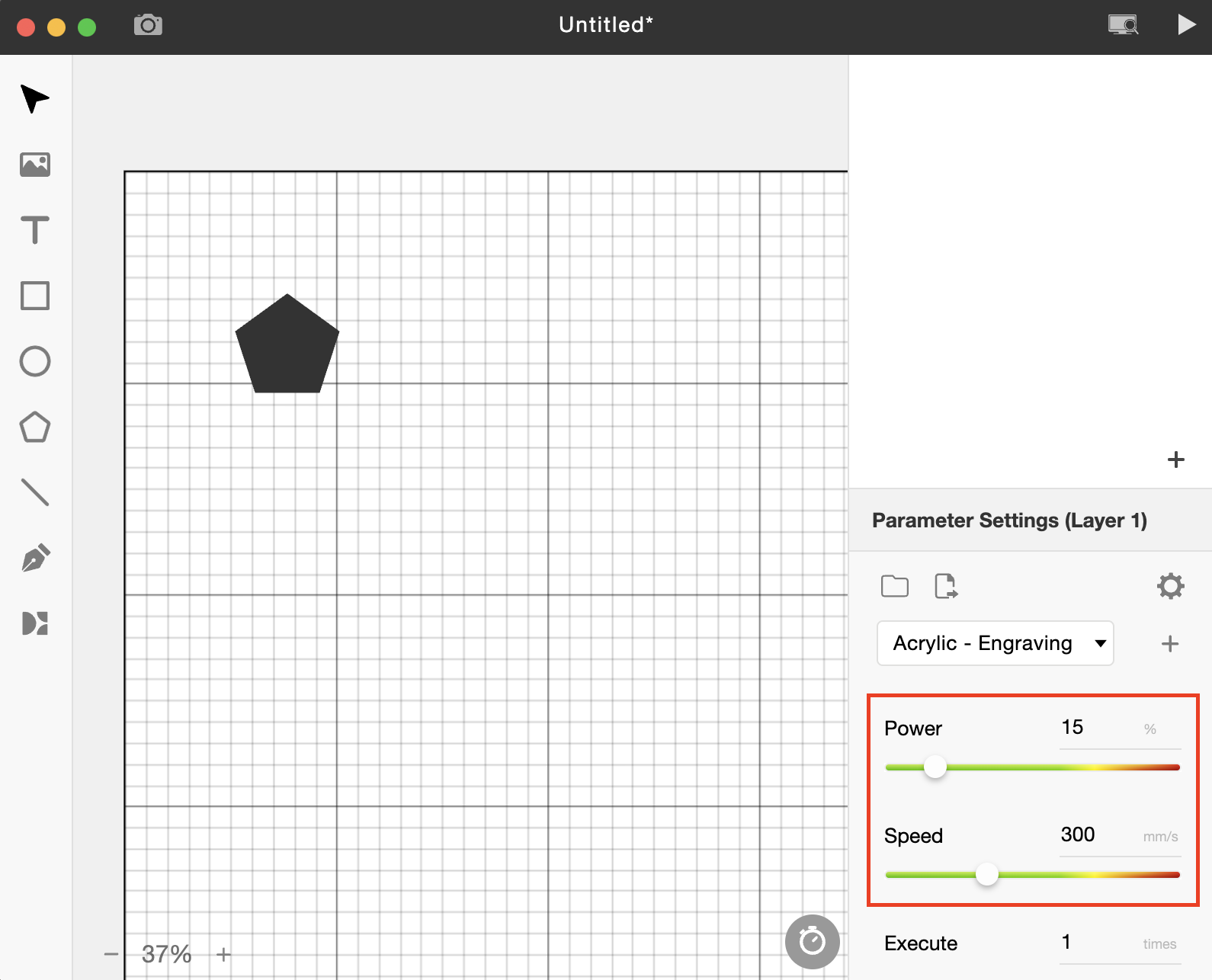

Vérifiez que les paramètres de puissance et de vitesse dans le logiciel sont corrects.

Step



Veuillez confirmer votre situation et passer à l'étape suivante :

  • Oui, les paramètres sont corrects >> Étape 2.1
  • Non, les paramètres sont incorrects >> Ajustez les paramètres >> Si le problème persiste après ajustement, passez à Étape 2.1

Étape 2.1

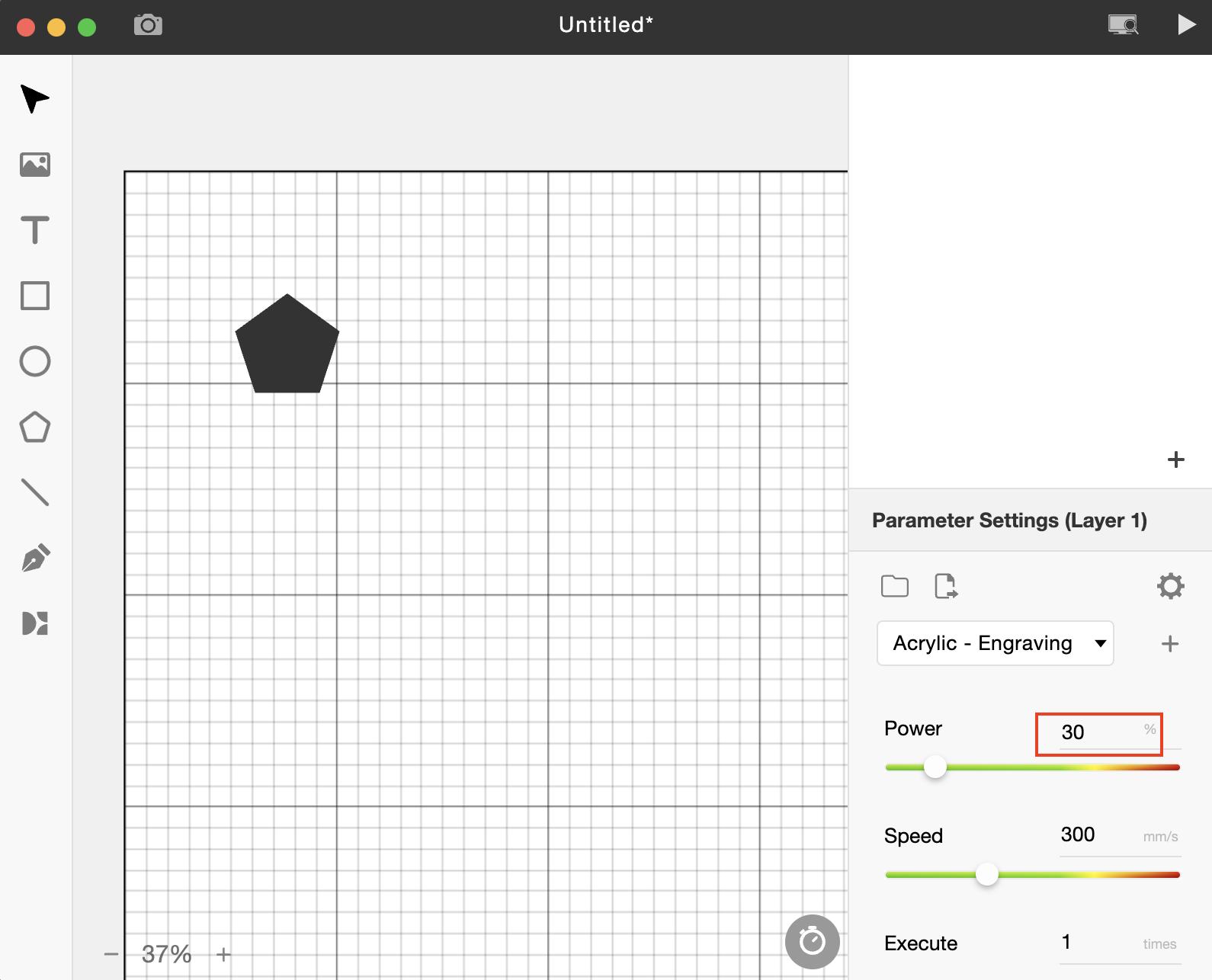

Doublez le réglage de puissance, envoyez la tâche et observez si le laser se déclenche.
(Par exemple, si votre puissance était de 15 %, augmentez-la à 30 % et envoyez la tâche.)



Veuillez confirmer votre situation et passer à l'étape suivante :

  • Oui, le laser se déclenche >> Votre machine est toujours opérationnelle
    • Suggestion : Augmentez la puissance et diminuez la vitesse pour chaque tâche jusqu'à épuisement complet du tube laser.
    • Cause possible : Le tube laser a commencé à s'affaiblir.
  • Non, le laser ne se déclenche pas >> Étape 3

Étape 3

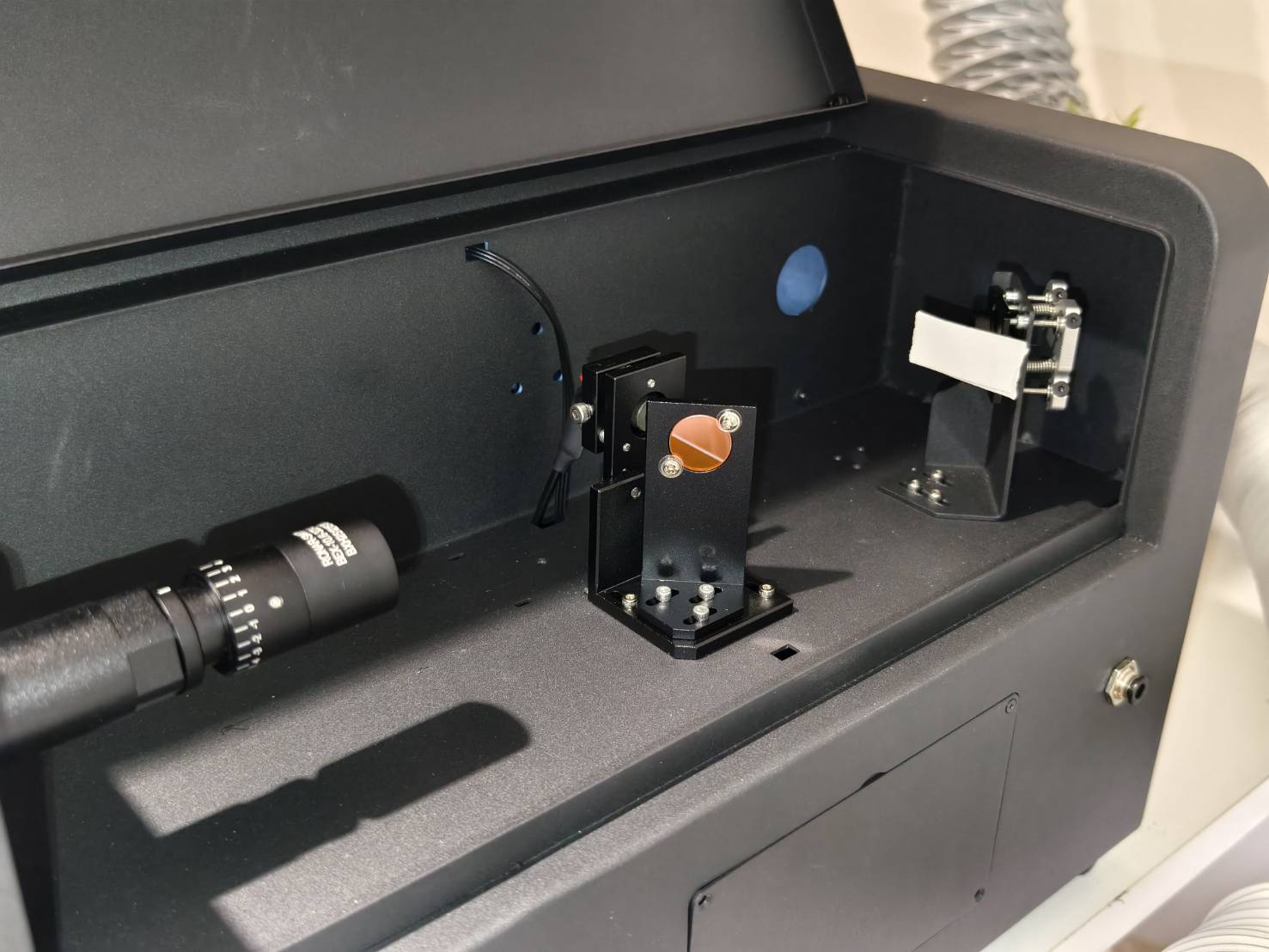

Éteignez la machine, ouvrez le capot arrière et appliquez un nouveau morceau de ruban adhésif double face sur le premier miroir réfléchissant.
Après application, passez à Étape 3.1.

  • Utilisez un tournevis pour desserrer les vis à l'arrière de la machine, puis ouvrez le capot arrière.

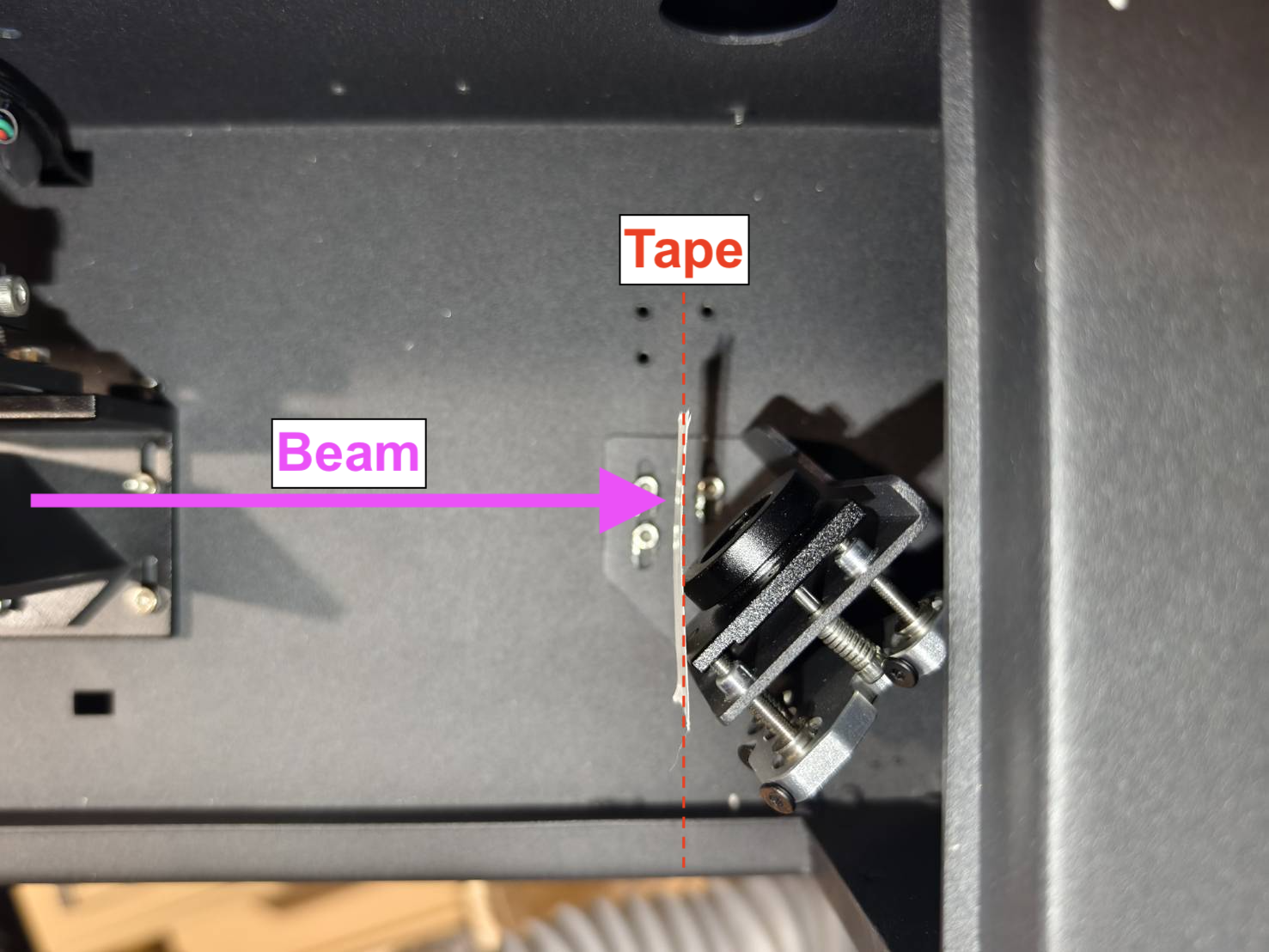

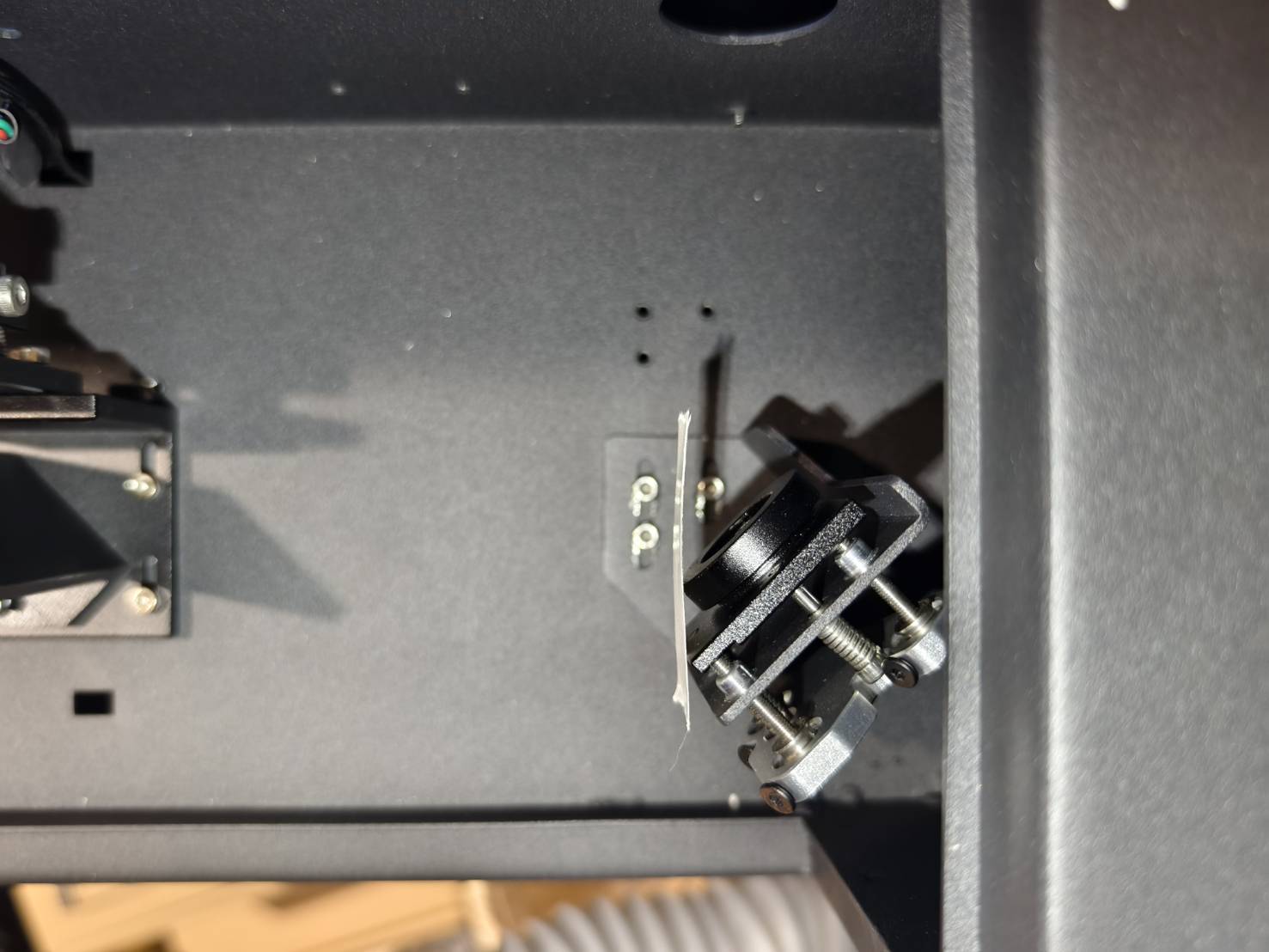

  • Appliquez du ruban adhésif sur le premier miroir de sorte qu'il soit à un angle de 90 degrés par rapport au faisceau laser.



  • Fermez le capot arrière.

Étape 3.1

Effectuez une impulsion laser et vérifiez la présence de marques de brûlure sur le ruban adhésif. (Veuillez vous référer aux exemples pour évaluer les résultats du test avec le ruban adhésif.)

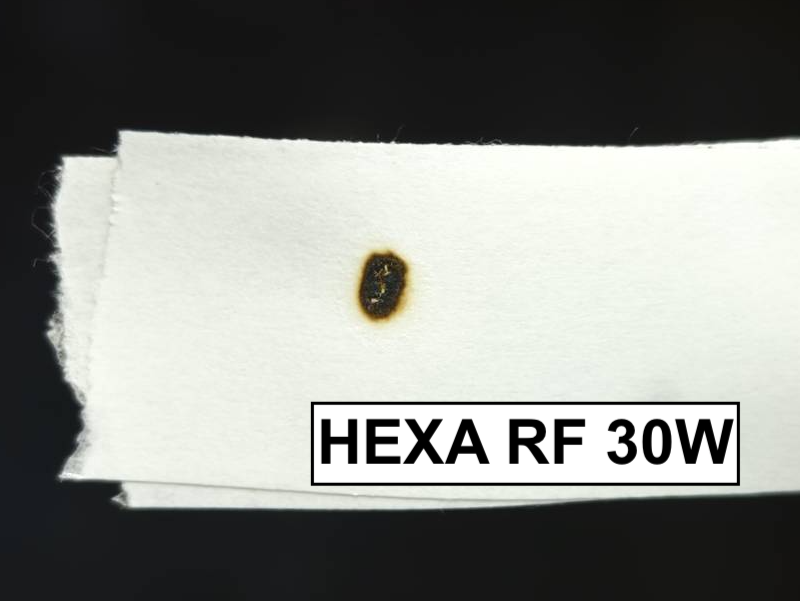

Pour HEXA RF 30W, veuillez effectuer 5 impulsions.
Pour HEXA RF 60W/80W, veuillez effectuer 2 impulsions pour éviter d'enflammer le ruban adhésif.

A. Allumez la machine et réglez l'expanseur de faisceau sur le tube laser sur "3".
B. Fermez le couvercle de la machine.
C. Cliquez sur "Action" et attendez que la mise à l'origine soit terminée. (Assurez-vous que l'icône du couvercle est fermée, sinon l'impulsion ne se déclenchera pas).

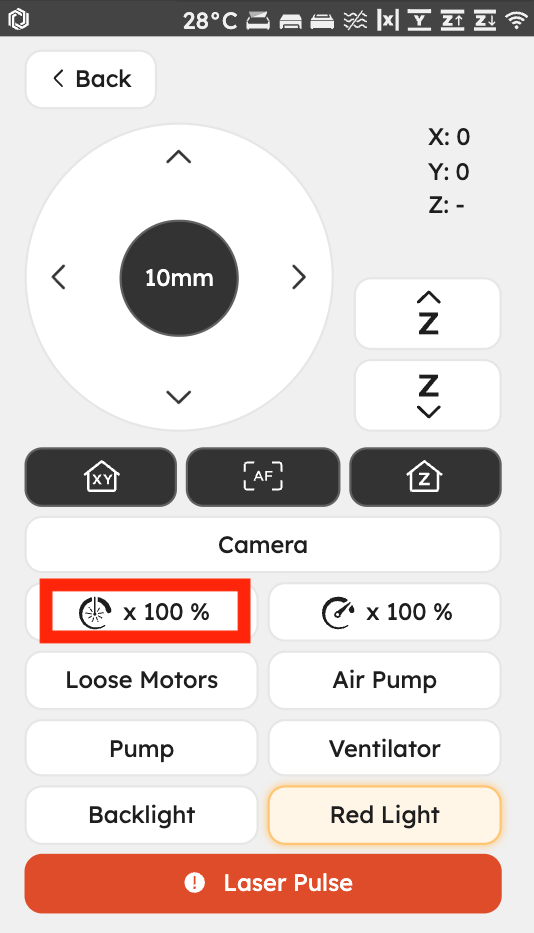

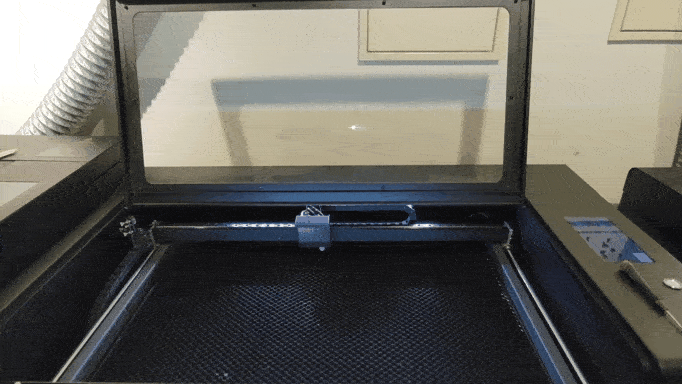

D. Cliquez sur "Impulsion laser" ci-dessous.
E. Cliquez une fois > Une impulsion, et ainsi de suite.
F. Vérifiez le ruban adhésif.
⚠︎ Assurez-vous toujours que le couvercle est fermé lors du tir laser.




Exemples de résultats du test d'impulsion laser

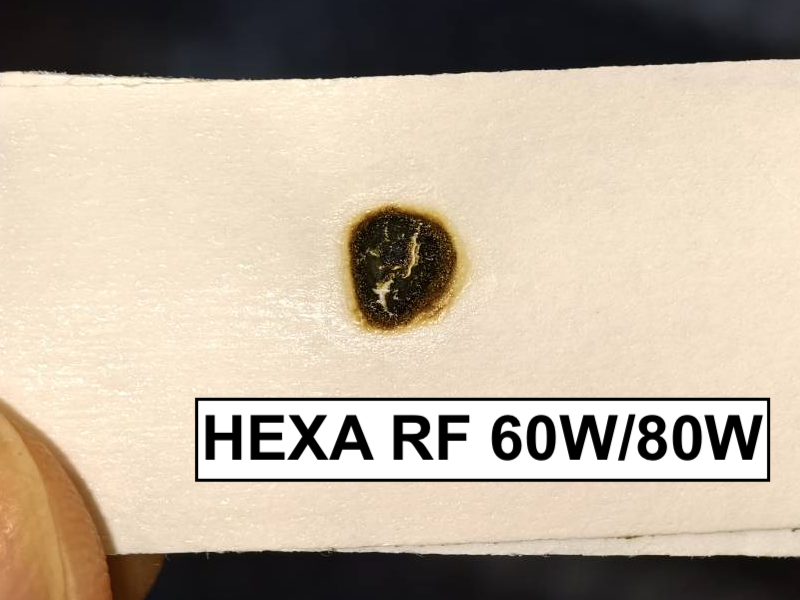

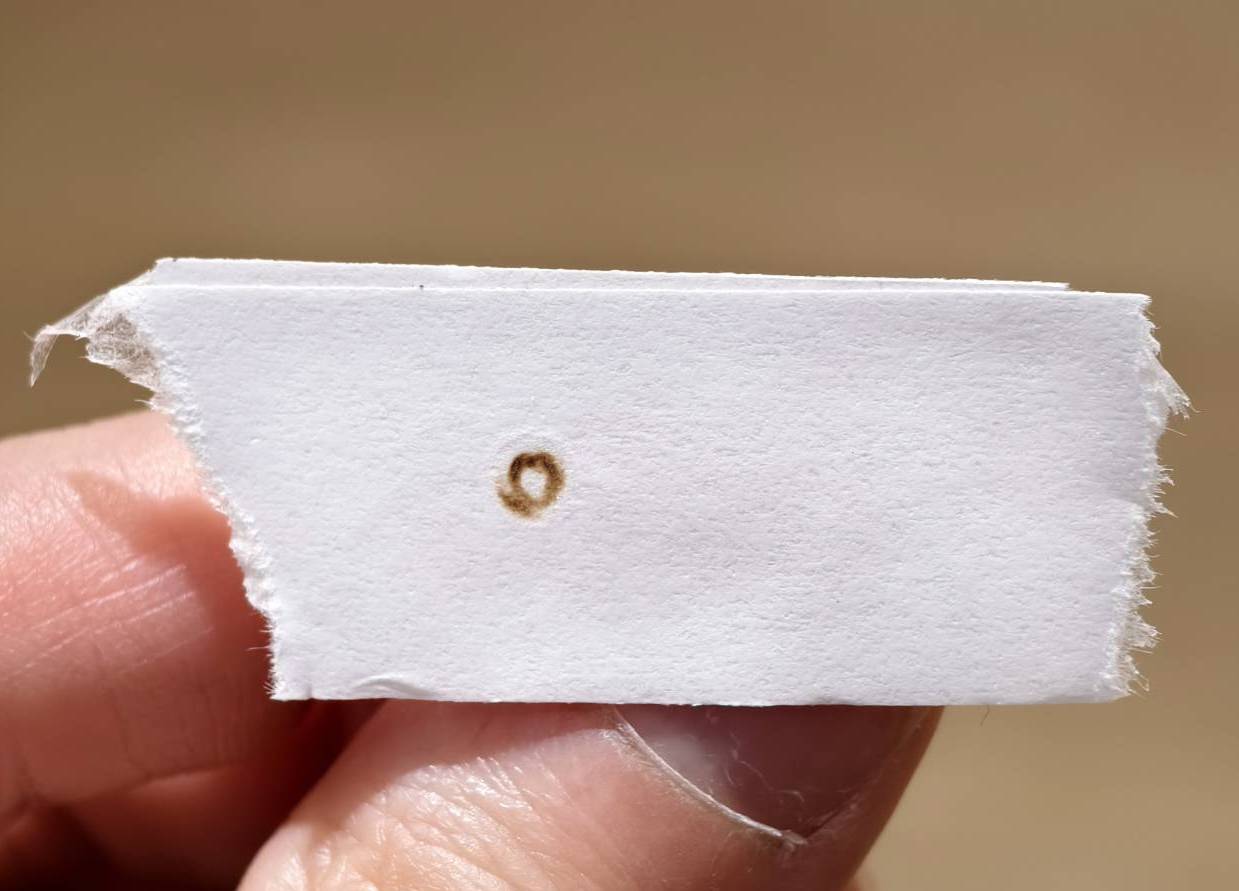

Bon exemple - Point rond et net

Mauvais exemple - Faible, creux ou irrégulier



Veuillez confirmer votre situation et passer à l'étape suivante :

  • Marques de brûlure présentes mais effet insuffisant >> Étape 3.2

Étape 3.2

  • Appliquez un nouveau morceau de ruban adhésif sur le premier miroir comme indiqué dans Étape 3.

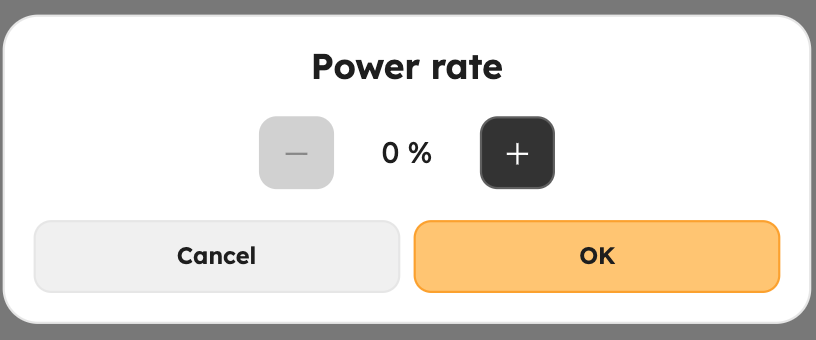

  • Pour des raisons de sécurité, réglez la puissance à 0% pour garantir qu'aucune impulsion laser ne soit générée pendant le test.

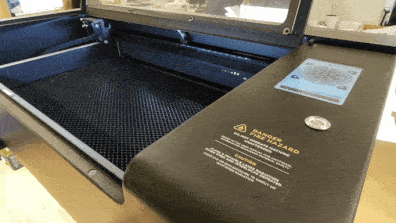

  • Le capteur magnétique du couvercle est intégré dans l'éclairage LED à l'intérieur de la machine.
    (Cette vidéo a été filmée avec HEXA, mais la structure est identique à celle du Beambox 2.)Step

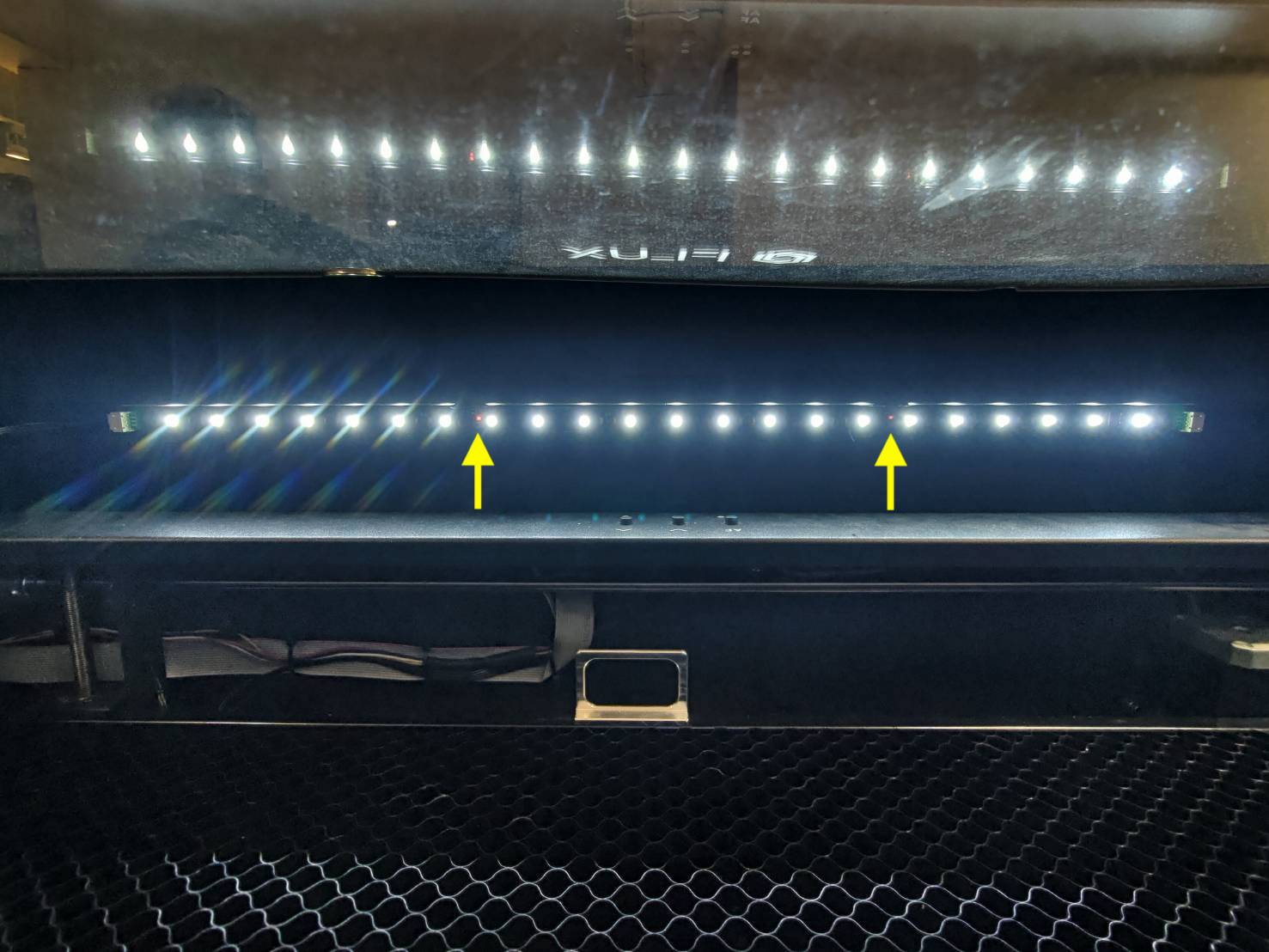

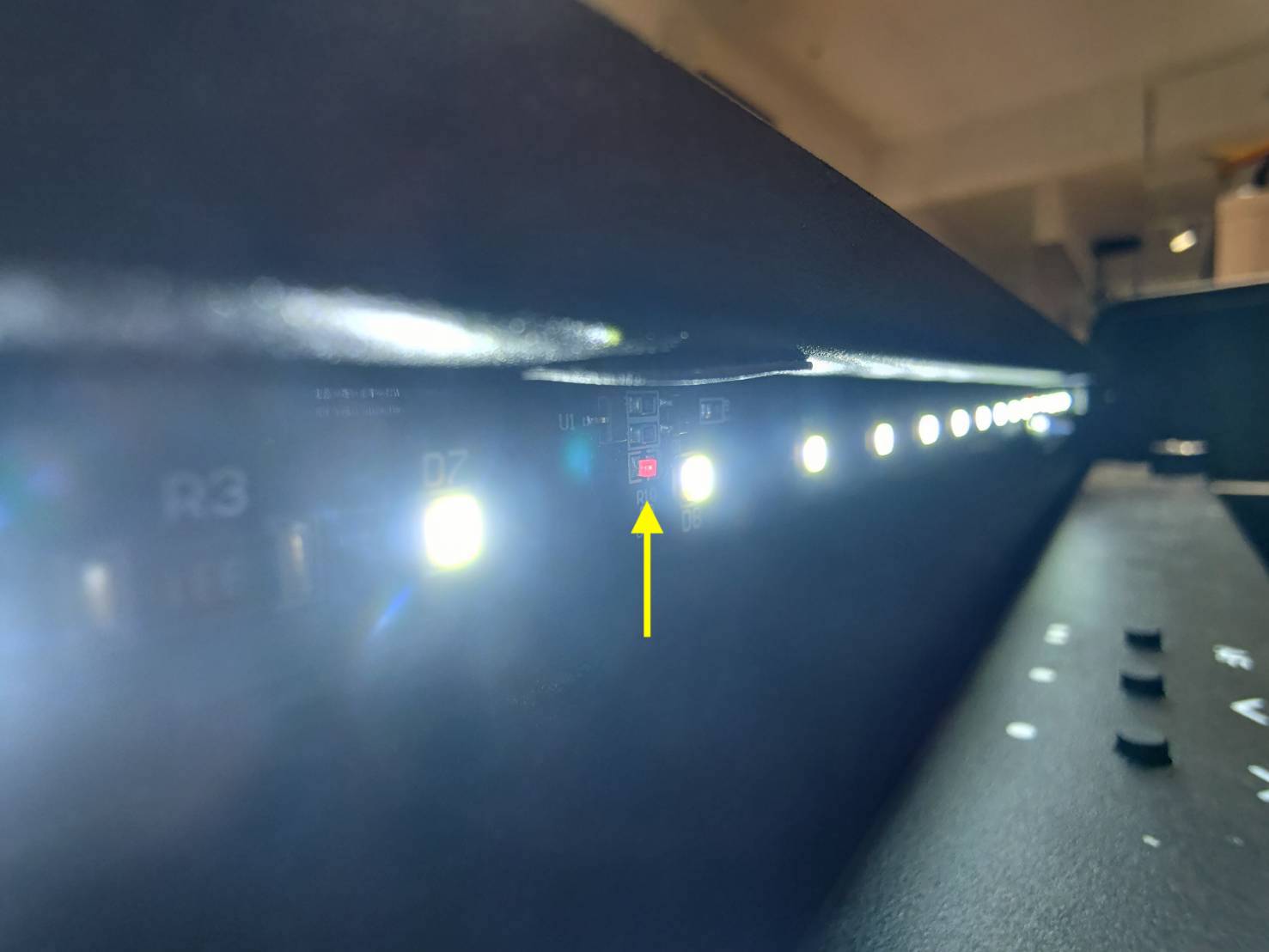

  • Le capteur du couvercle possède deux voyants lumineux qui doivent être allumés en permanence.
    (Filmé avec HEXA ; même structure que le Beambox 2.)
    Step
    Step



  • Placez les aimants près des deux éclairages LED. Lorsque les aimants sont détectés, les voyants doivent devenir « plus brillants. » Lorsque les deux LED détectent simultanément les aimants, un signal « couvercle fermé » est envoyé au système et l'icône sur le panneau change.
    Remarque : Les LED sont sensibles à la polarité. Il peut être nécessaire de retourner l'aimant ou d'approcher la LED de l'autre côté.



  • Après avoir fixé les aimants au capteur du couvercle, fermez le couvercle.
    Step



  • Remettez le réglage de puissance à 100%, confirmez que l'icône indique fermé,
    puis effectuez une impulsion laser. (Se référer à  exemples pour évaluer les marques de brûlure.)
    Pour HEXA RF 30W, effectuez 5 impulsions.
    Pour HEXA RF 60W/80W, effectuer 2 impulsions pour éviter l'allumage.



Veuillez confirmer votre situation et prendre les mesures suivantes :

  • Marques de brûlure présentes et résultat satisfaisant >> Contacter le support technique
    • Causes possibles :
      1. Défaillance du capteur de couvercle.
      2. Force magnétique insuffisante sur le couvercle. (Faible probabilité)
  • Marques de brûlure présentes mais effet insuffisant >> Étape 3.3

Étape 3.3

  • Appliquer un nouveau morceau de ruban adhésif double face sur le premier miroir comme indiqué dans Étape 3.



  • Pour des raisons de sécurité, réglez la puissance à 0% pour garantir qu'aucune impulsion laser ne soit générée pendant le test.

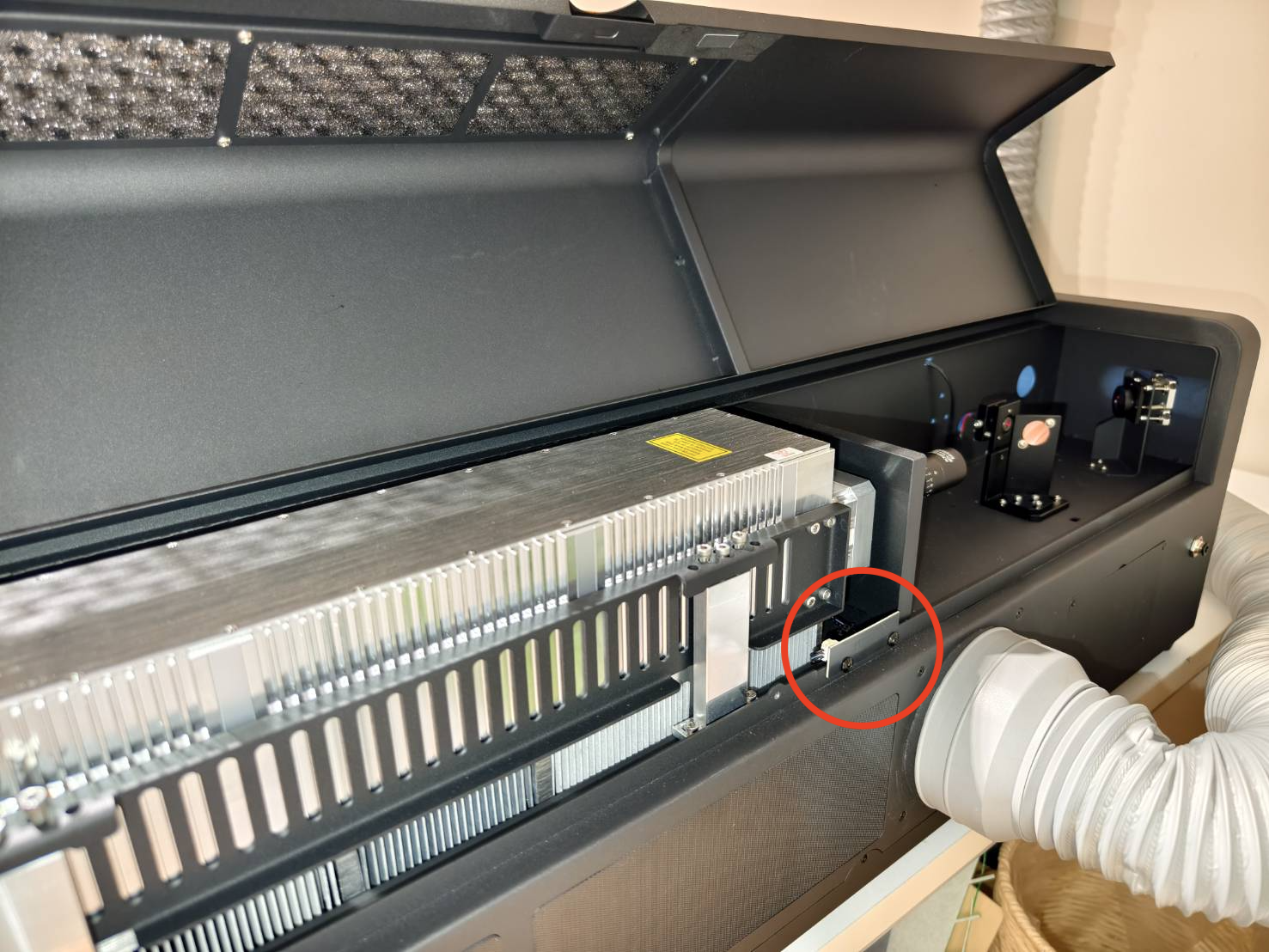

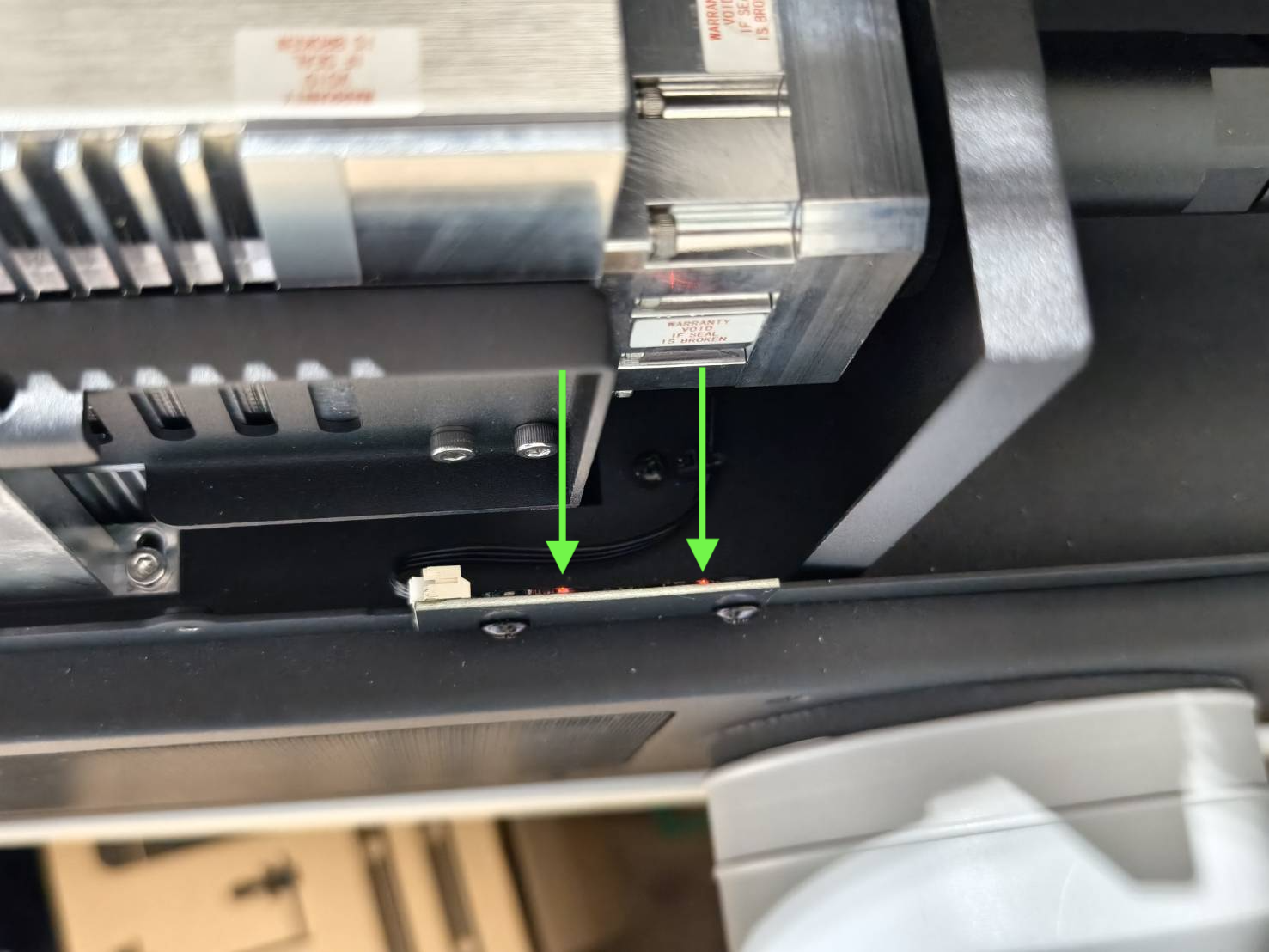

  • Ouvrir le capot arrière et localiser le capteur de capot arrière.

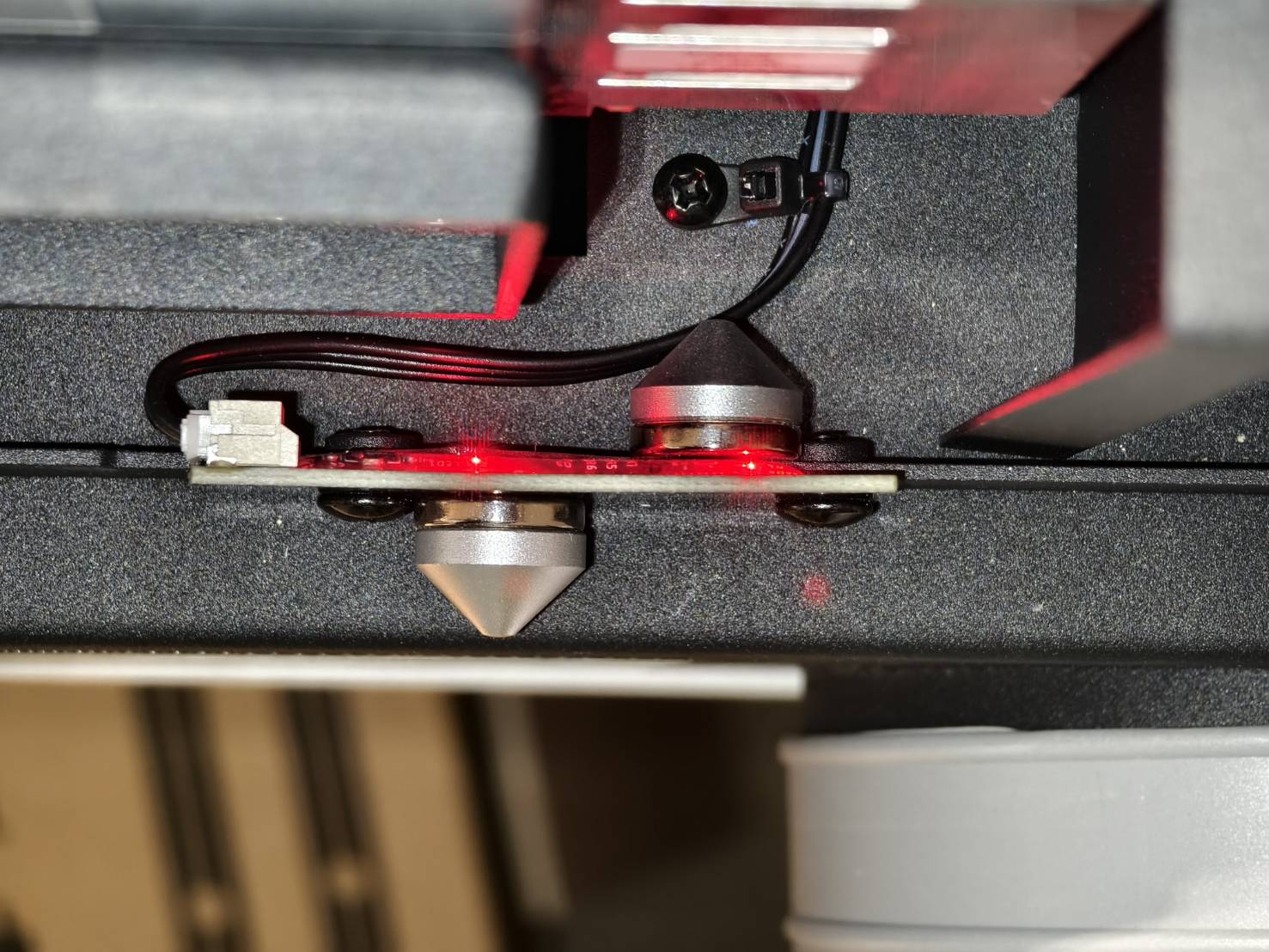

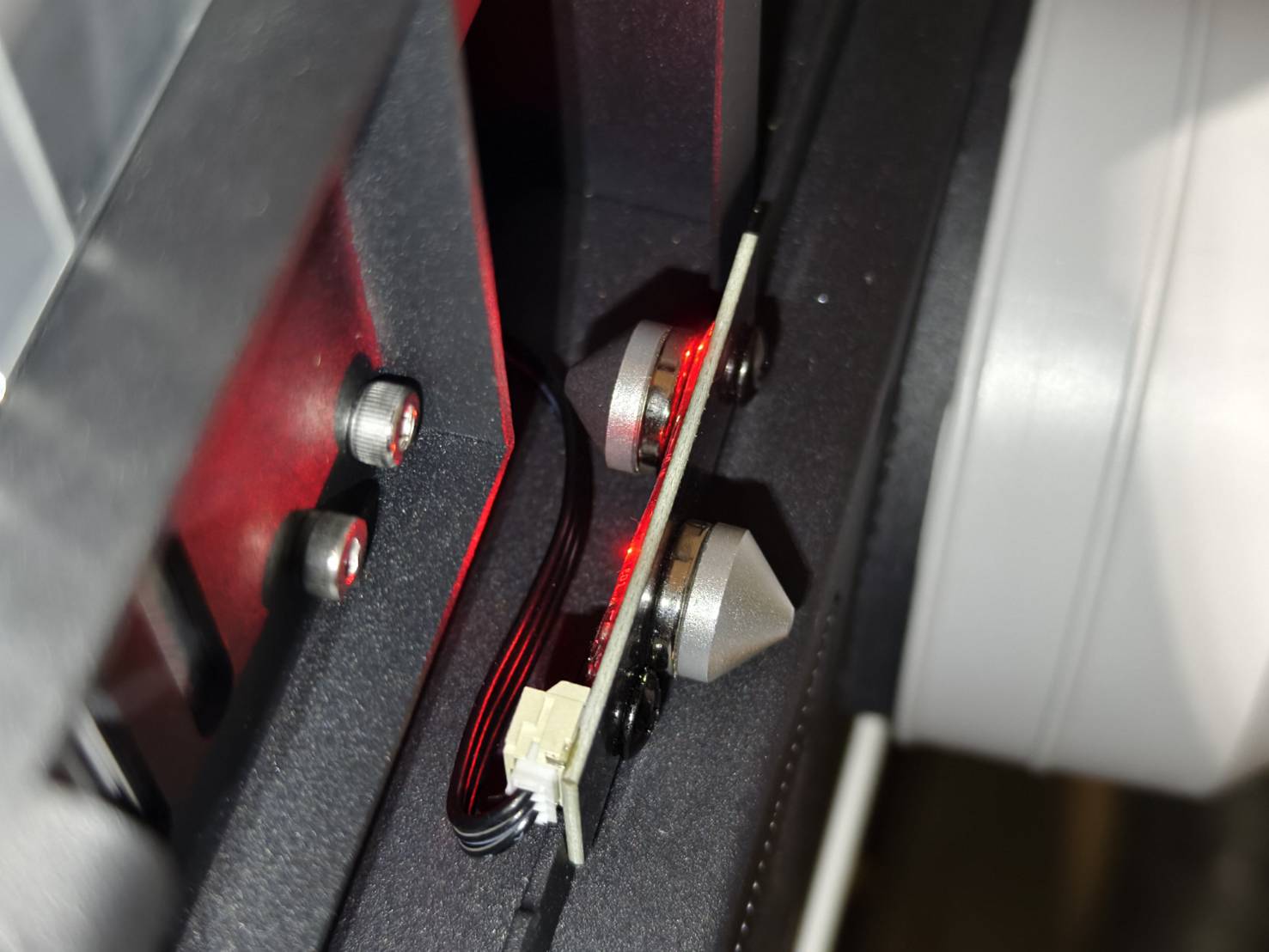

  • Le capteur de capot arrière possède deux LED rouges constamment ALLUMÉES.



  • Approcher deux aimants externes des deux LED. Lorsque les aimants sont détectés, les LED doivent s'éteindre « plus brillants. » Lorsque les deux LED détectent simultanément les aimants, un signal « couvercle fermé » est envoyé au système et l'icône sur le panneau change.
    Remarque : Les LED sont sensibles à la polarité. Il peut être nécessaire de retourner l'aimant ou d'approcher la LED de l'autre côté.



  • Après avoir placé les aimants, fermer le capot arrière.



  • Remettez le réglage de puissance à 100%, confirmez que l'icône indique fermé,
    puis effectuez une impulsion laser. (Se référer à  exemples pour évaluer les marques de brûlure.)
    Pour HEXA RF 30W, effectuez 5 impulsions.
    Pour HEXA RF 60W/80W, effectuer 2 impulsions pour éviter l'allumage.

Veuillez confirmer votre situation et prendre les mesures suivantes :

  • Marques de brûlure présentes et résultat satisfaisant >> Contacter le support technique
    • Causes possibles :
      1. Défaillance du capteur de capot arrière.
      2. Force magnétique insuffisante sur le couvercle. (Faible probabilité)
      3. Défaillance du voyant LED de travail arrière. (Faible probabilité)
  • Marques de brûlure présentes mais effet insuffisant >> Étape 6
  • Aucune marque de brûlure >> Étape 4

Étape 4

Restaurer les paramètres d'usine et mettre à jour le firmware. Des anomalies système peuvent parfois provoquer des messages d'erreur aléatoires.

  • Restaurer les paramètres d'usine de la machine.
    (Accueil > Machine > Page suivante > Réinitialisation d'usine > Oui)


  • Veuillez mettre à jour le micrologiciel vers la dernière version. Pour plus de détails, veuillez consulter le lien ci-dessous.
    4-7 Mise à jour du micrologiciel

Veuillez confirmer votre situation et prendre les mesures suivantes :

  • Marques de brûlure présentes et résultat satisfaisant >> Problème résolu
    • Cause possible :
      • Problème de micrologiciel
  • Marques de brûlure présentes mais effet insuffisant >> Étape 5
  • Aucune marque de brûlure >> Contacter le support technique
    • Causes possibles :
      1. Défaillance du câble de commande laser
      2. Défaillance de la carte mère
      3. Défaillance du tube laser
      4. Défaillance de l'alimentation laser

Étape 5

  • Appliquez un nouveau ruban adhésif double face sur le premier miroir réfléchissant.

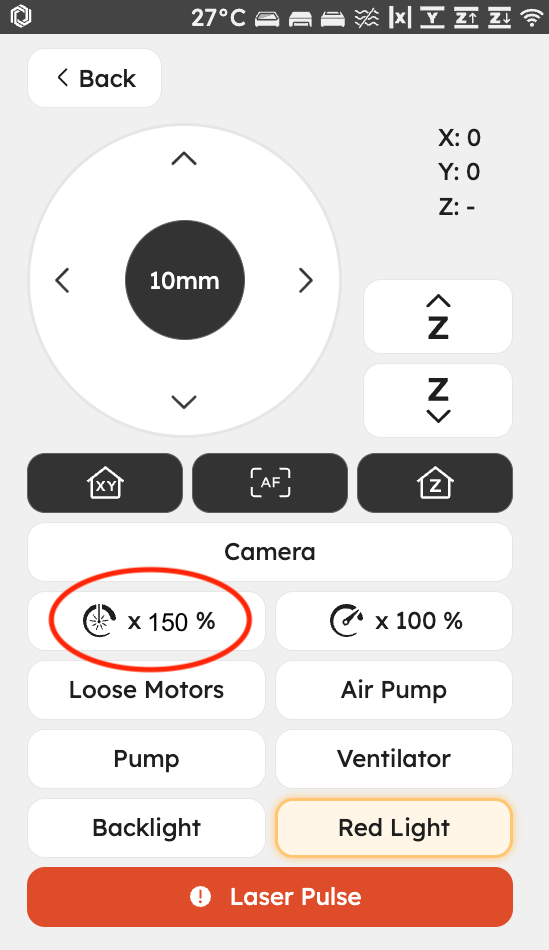

  • Augmentez le ratio de puissance à 150% et effectuez une impulsion pour voir si la marque de brûlure devient plus visible.
    (Référez-vous au exemples pour évaluer le résultat.)
    Pour HEXA RF 30W, effectuez 5 impulsions.
    Pour HEXA RF 60W/80W, effectuer 2 impulsions pour éviter l'allumage.



Veuillez confirmer votre situation et prendre les mesures suivantes :

  • Marques de brûlure présentes et résultat satisfaisant >> Votre machine est toujours opérationnelle
    • Suggestion : Augmentez le ratio de puissance et diminuez la vitesse pour chaque tâche jusqu'à ce que le tube laser soit complètement épuisé.
    • Cause possible :
      • Le tube laser a commencé à s'affaiblir légèrement.
  • Marques de brûlure présentes mais effet insuffisant >> Contacter le support technique
    • Causes possibles :
      • Défaillance du câble de commande laser
      • Défaillance de la carte mère
      • Défaillance du tube laser
      • Défaillance de l'alimentation laser

Contacter le support technique

Veuillez suivre les instructions du lien ci-dessous pour signaler correctement le problème à votre revendeur local ou à l'équipe de support FLUX. [Contacter le service client]

Les informations collectées dans cet article, telles que les photos ou vidéos montrant le problème de votre machine, devront être partagées avec le revendeur ou l'équipe de support FLUX.
