5-10 Reflasher le système / Reflasher la carte RK (HEXA RF)

Remarque :

Le reflashage du système est une méthode pour résoudre les problèmes tels que l'échec du démarrage du système ou les écrans noirs.
Le reflashage du système nécessite un PC ou un ordinateur portable Windows.
Il est recommandé de contacter l'équipe de support officielle avant d'effectuer cette opération.

Outils requis :

1. Un ordinateur fonctionnant sous le système d'exploitation Windows.

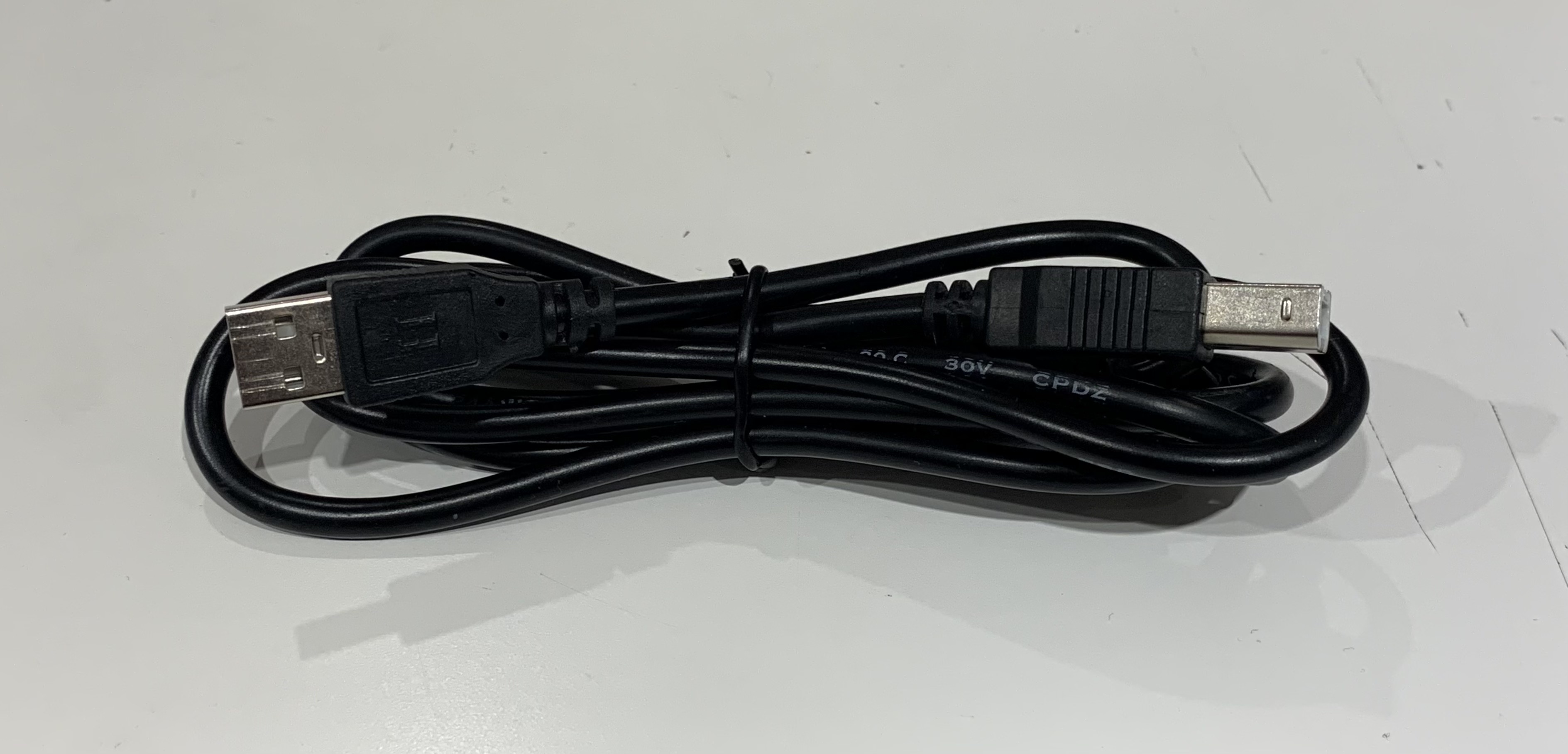

2. Câble USB (inclus dans la boîte d'accessoires).

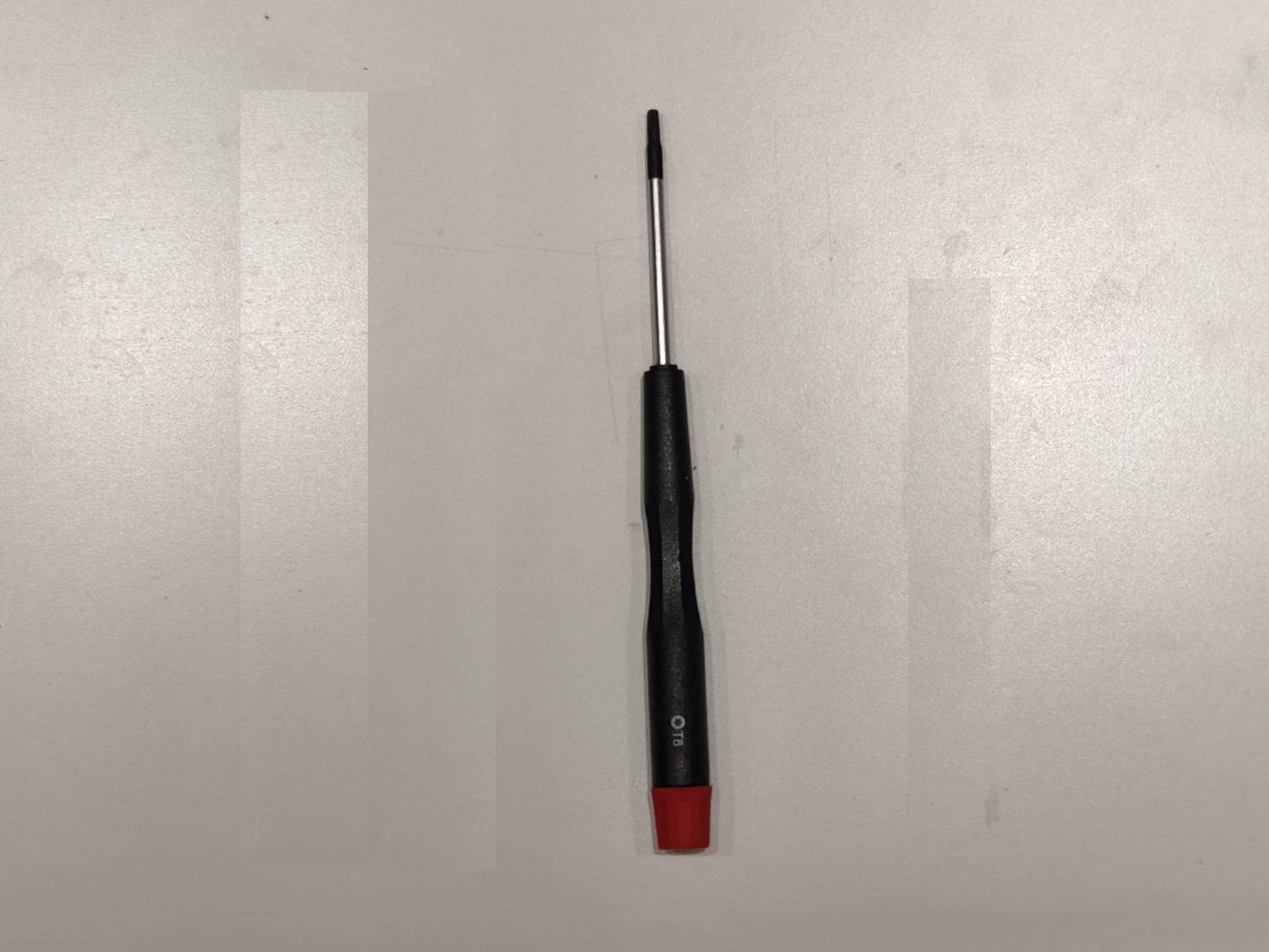

3. Tournevis Torx T8

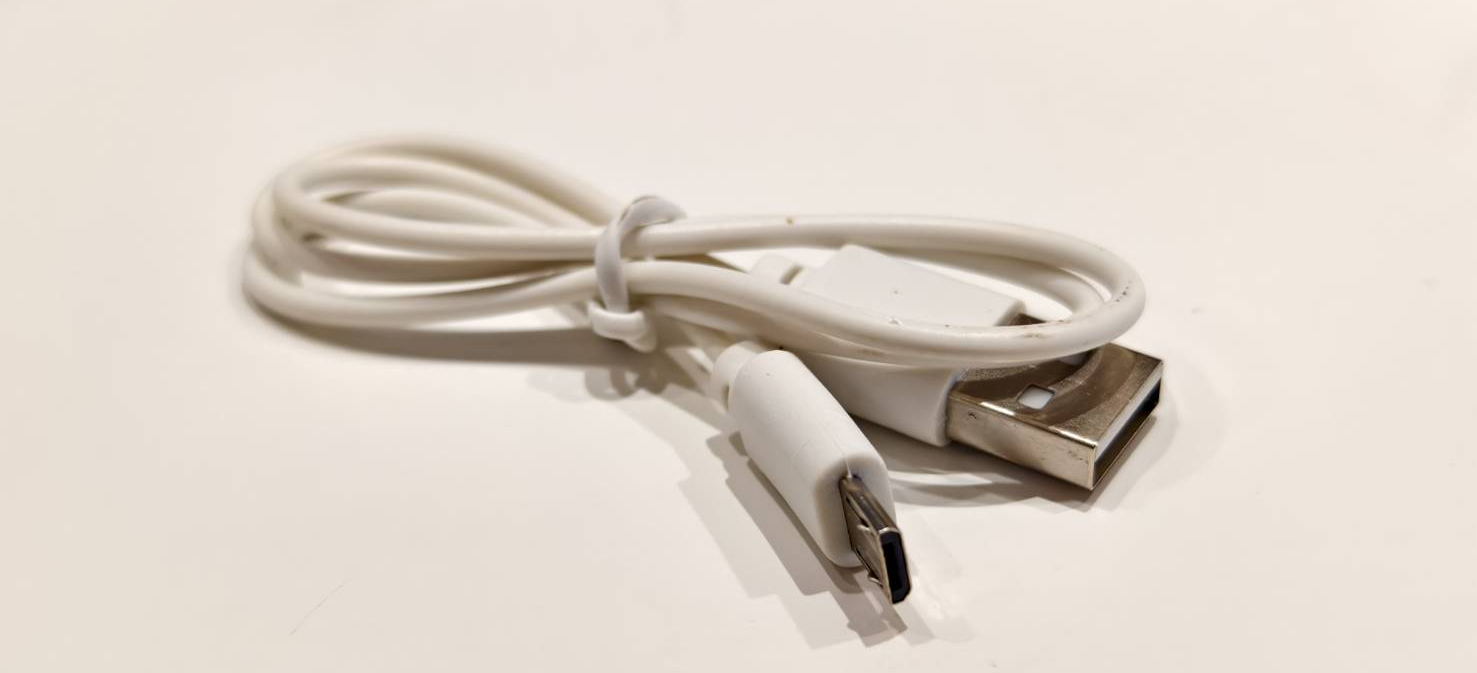

4. Câble Micro-USB (si le câble USB d'origine est perdu, vous pouvez préparer le vôtre)

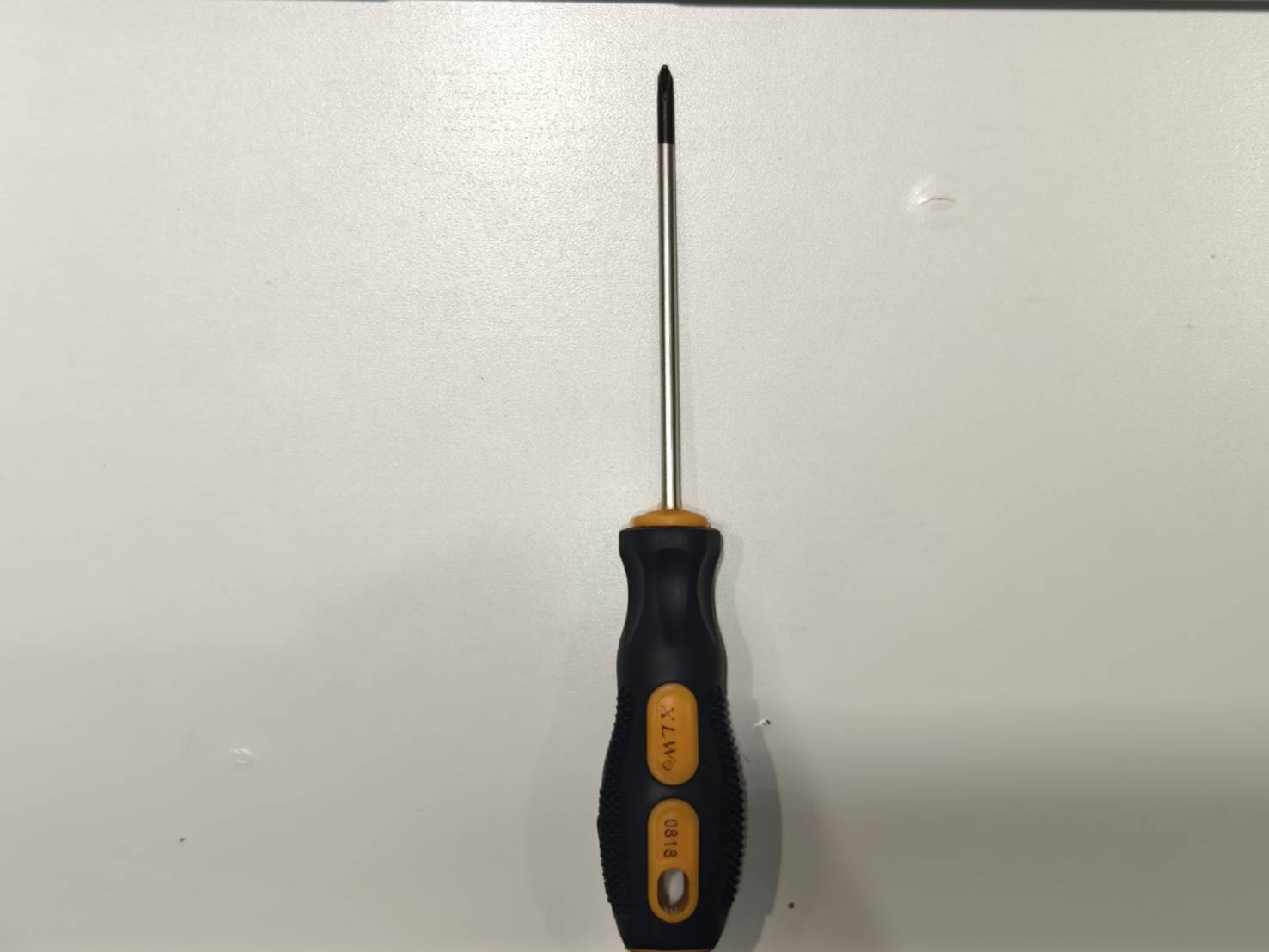

5. Tournevis cruciforme (Optionnel)

Liens de téléchargement :

(Windows OS uniquement)

• Logiciel de flashage du système
• Pilotes
• Fichier système HEXA RF

Étape 1 - Télécharger les données depuis HEXA RF

⚠︎ Si votre machine ne peut pas démarrer normalement ou se connecter à l'ordinateur, veuillez ignorer cette étape et effectuer Calibrage avancé de la caméra après la fin du flashage.

1. Mettre à jour le firmware vers la version 6.0.7 ou ultérieure.
2. Mettre à jour Beam Studio vers la version 2.3.1 ou ultérieure.
3. Sélectionner « Machine → Nom de la machine → Données de calibrage de la caméra → Télécharger les données ».

Le fichier téléchargé sera au .zip format et nommé d'après votre machine.
Par exemple, HEXA RF (Timothy).zip.

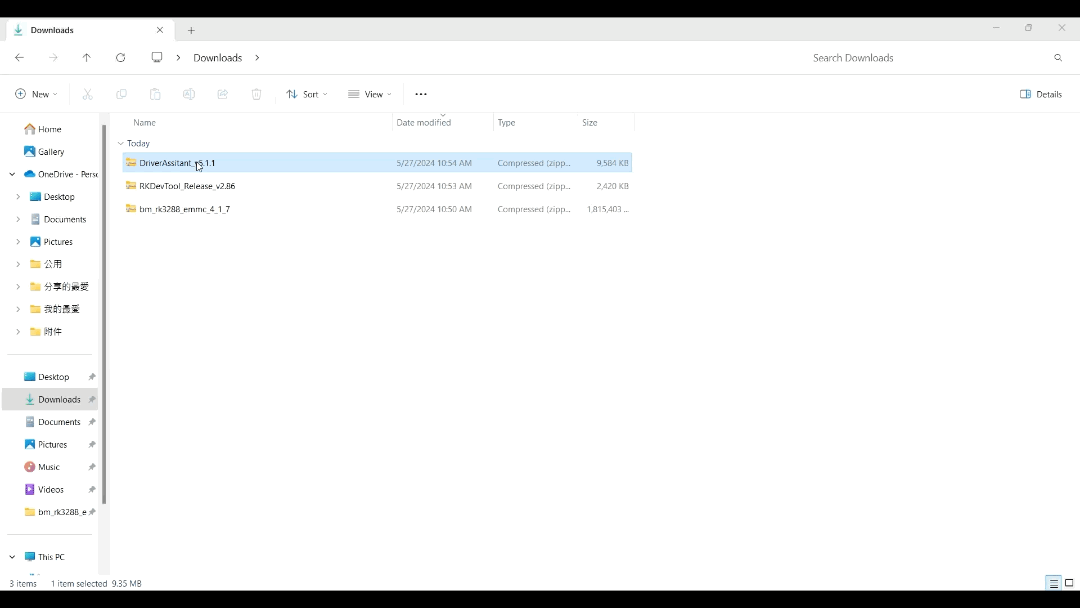

Étape 2 - Installer les pilotes et lancer le logiciel de reflash

Après avoir téléchargé les pilotes et le logiciel de reflash, veuillez les installer et les lancer.

• Pilotes
• Logiciel de flashage du système

Étape 3 - Connecter le câble USB

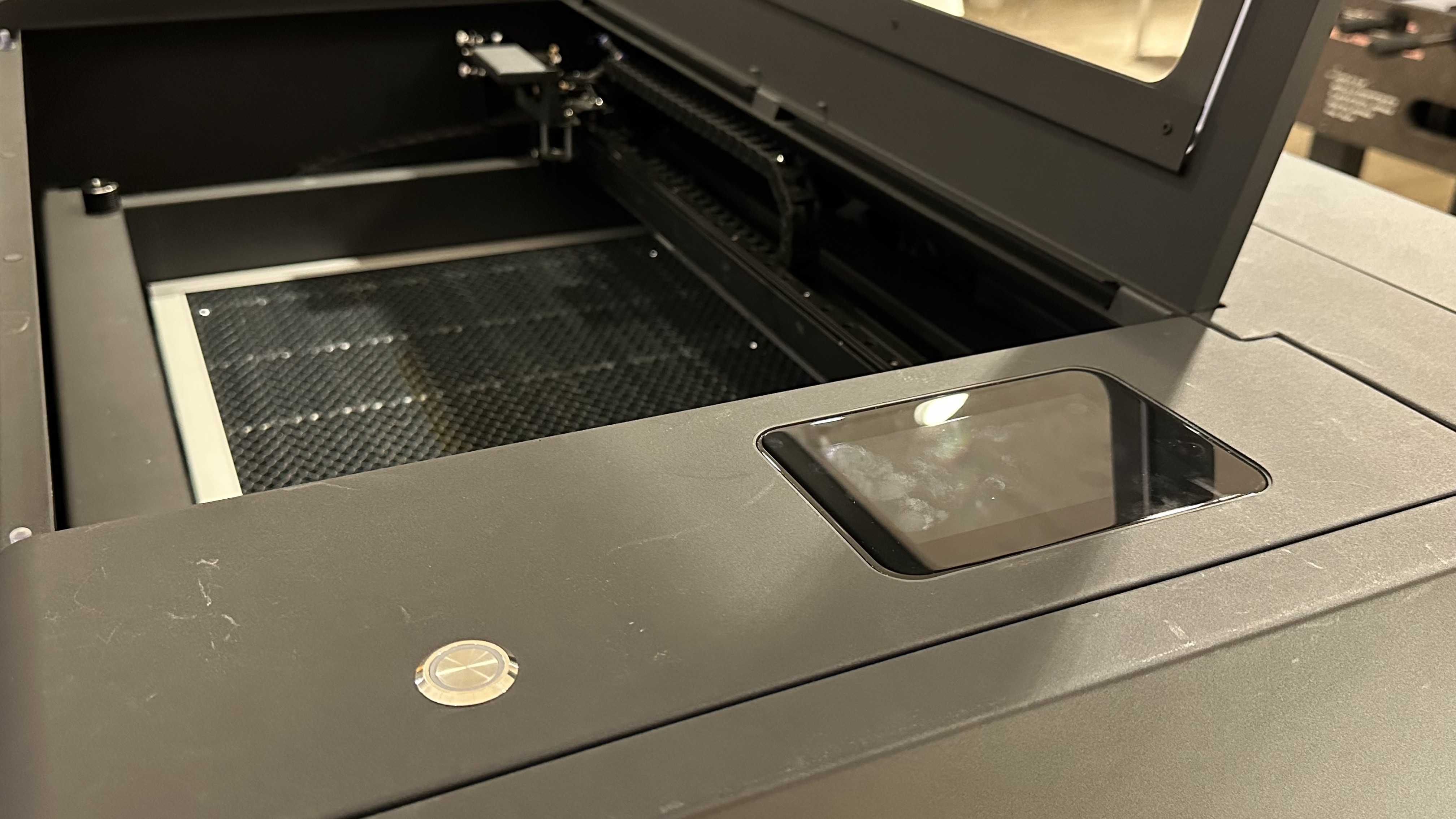

Éteignez la machine et connectez le câble USB à l'ordinateur.

Étape 4 - Ouvrir le capot latéral de la machine et localiser la carte RK

• Éteignez la machine et utilisez un tournevis Torx T8 pour ouvrir le capot latéral.

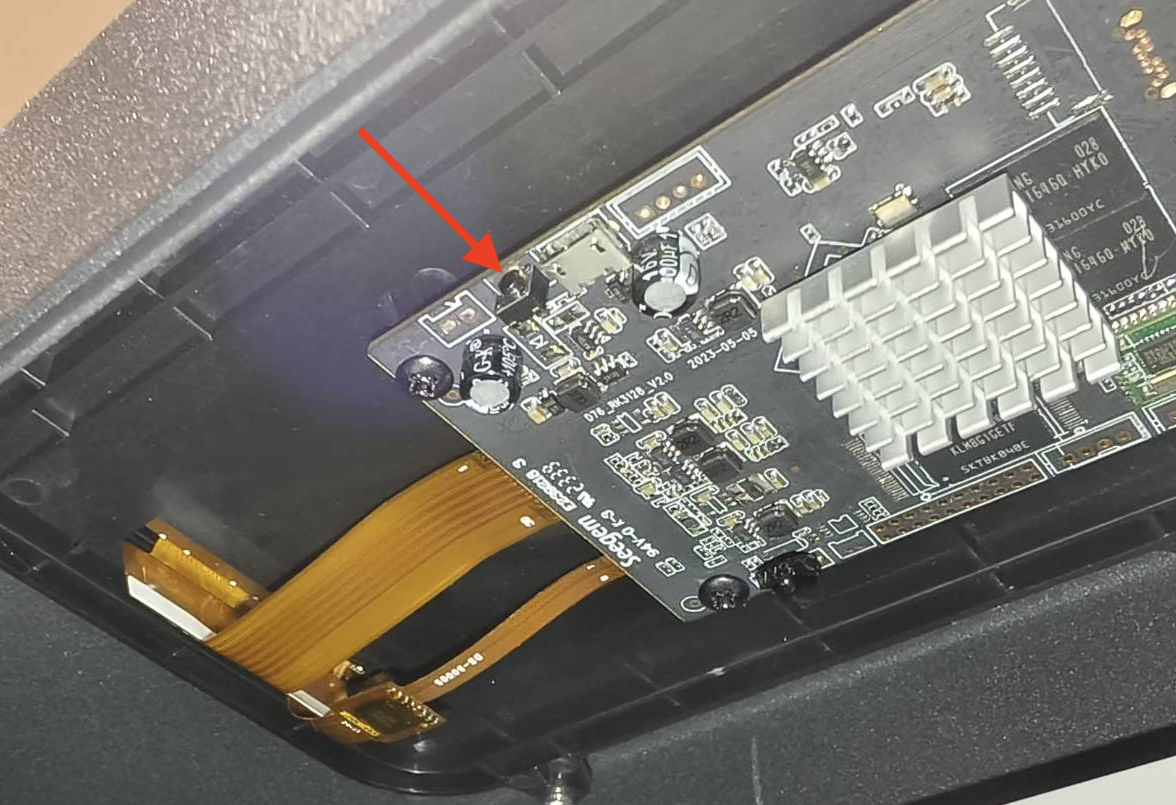

• Comme indiqué dans la vidéo, la carte RK est située en haut à l'intérieur du châssis. Localisez le bouton noir sur la carte RK.



Étape 5 - Confirmer la connexion

Voici la séquence d'actions :

1. Appuyez et maintenez enfoncé le bouton noir sur la carte RK.

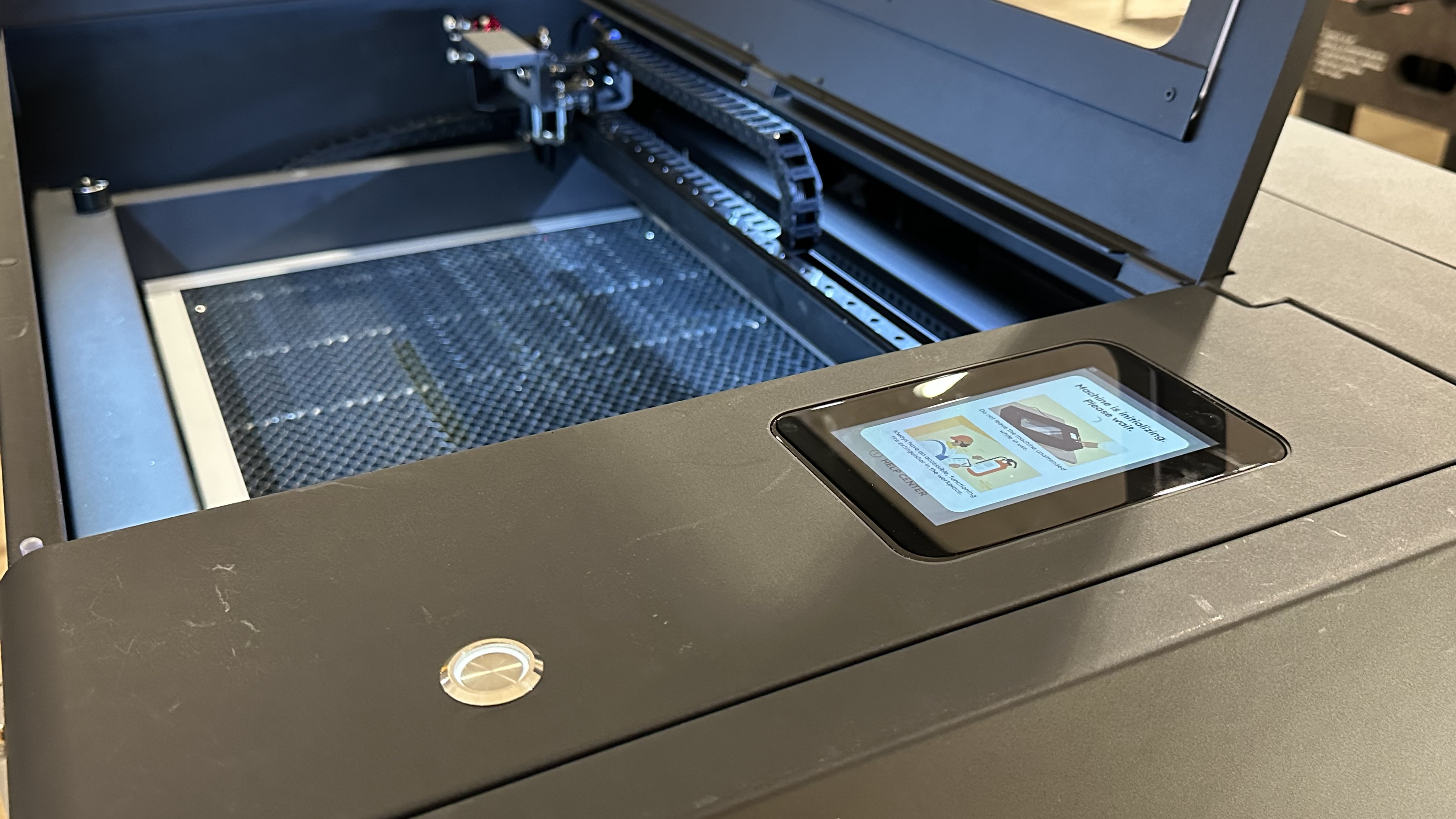

2. Allumez la machine.
3. Vérifiez si le logiciel de reflash sur l'ordinateur affiche « Found One Loader Device. »
   ⚠︎ Ne relâchez pas le bouton tant que la machine n'est pas détectée.

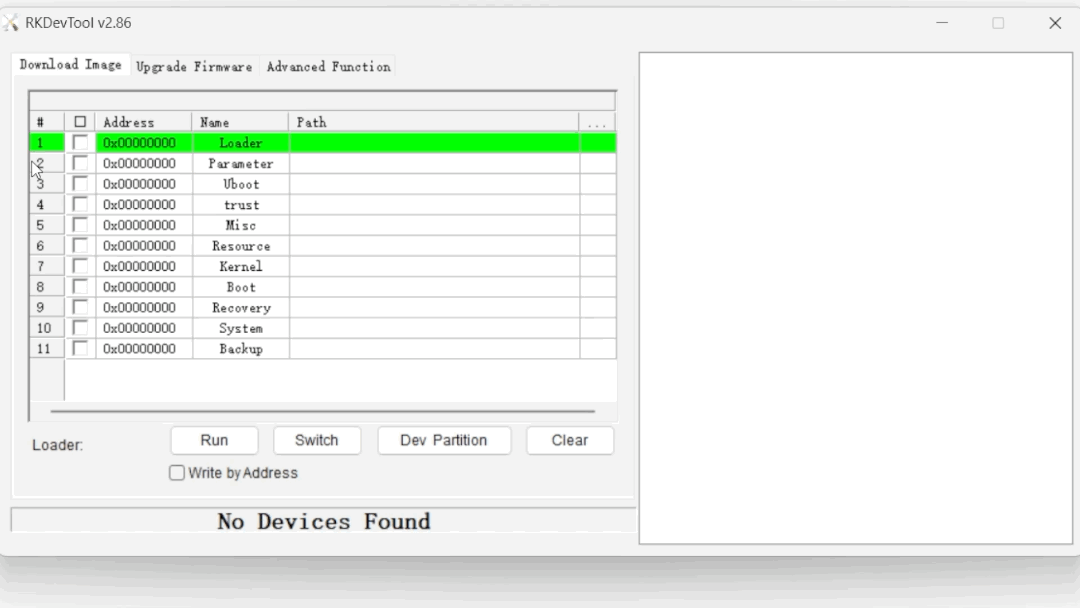

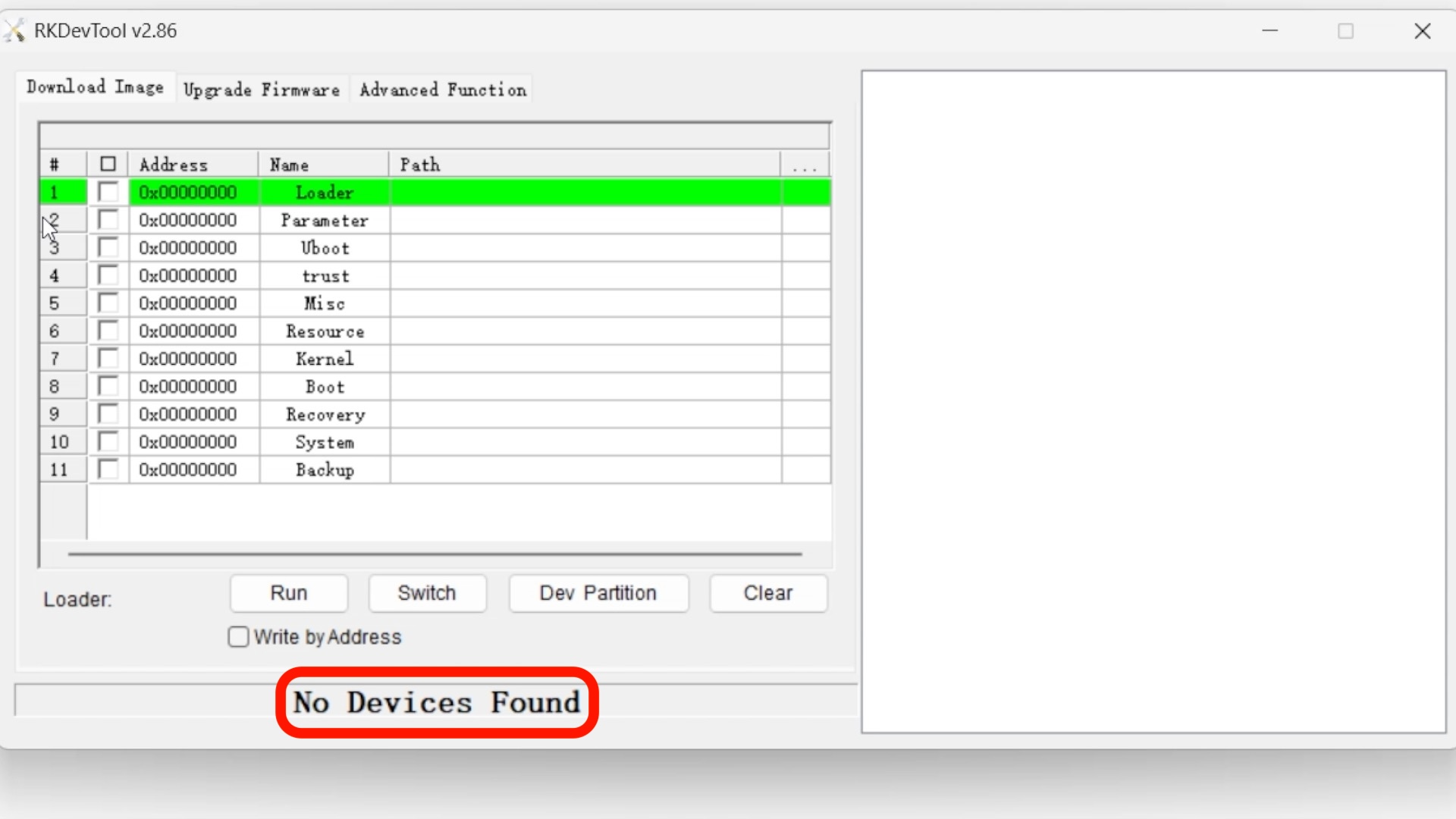

   Vérifiez le logiciel. Le texte en bas devrait passer de "No Devices Found" à "Found One LOADER Device."
   Cela indique que la machine est entrée en "Mode de programmation" et vous pouvez relâcher le bouton.



Démonstration vidéo :

Étape 5.1 - Méthode de connexion Micro-USB

• Tout d'abord, utilisez un tournevis cruciforme pour retirer la carte RK. (Veuillez vous référer à la vidéo)

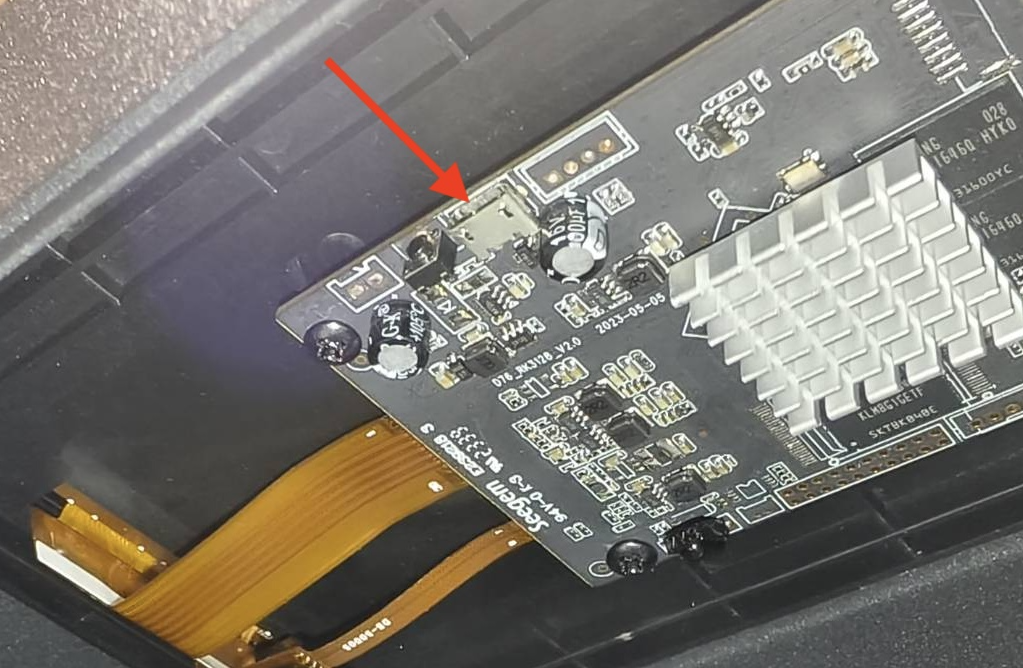

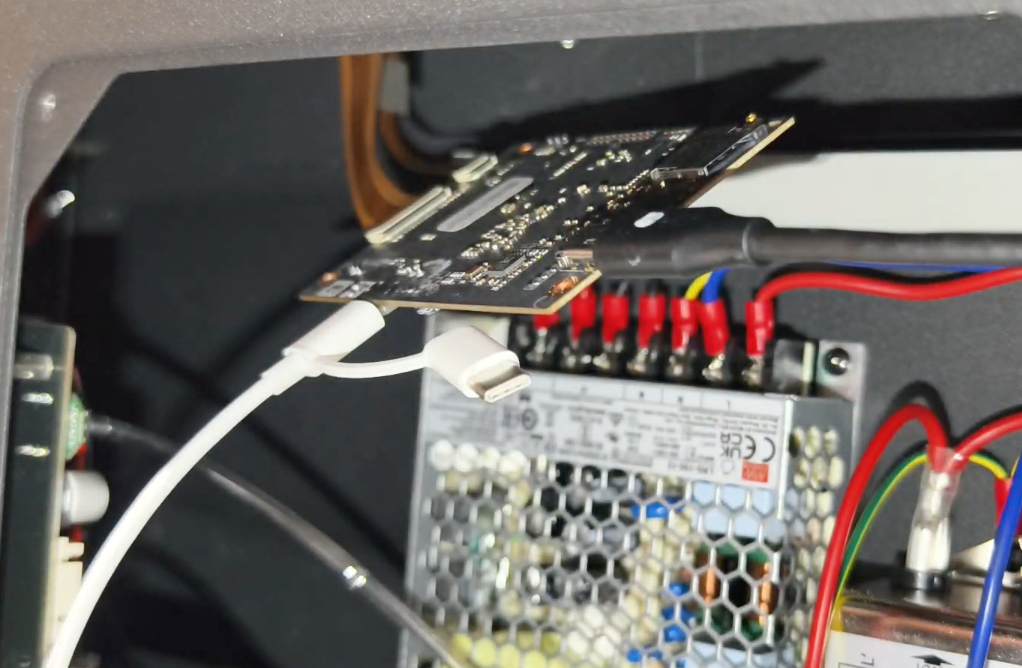

• Connectez le câble Micro-USB à la carte RK. Le connecteur se trouve à côté du bouton noir.



• Une fois connecté, maintenez le bouton noir enfoncé, connectez l'extrémité USB-A à l'ordinateur, puis allumez la machine. L'ordinateur la détectera automatiquement, comme indiqué dans la vidéo.

Étape 6 - Démarrer la reprogrammation

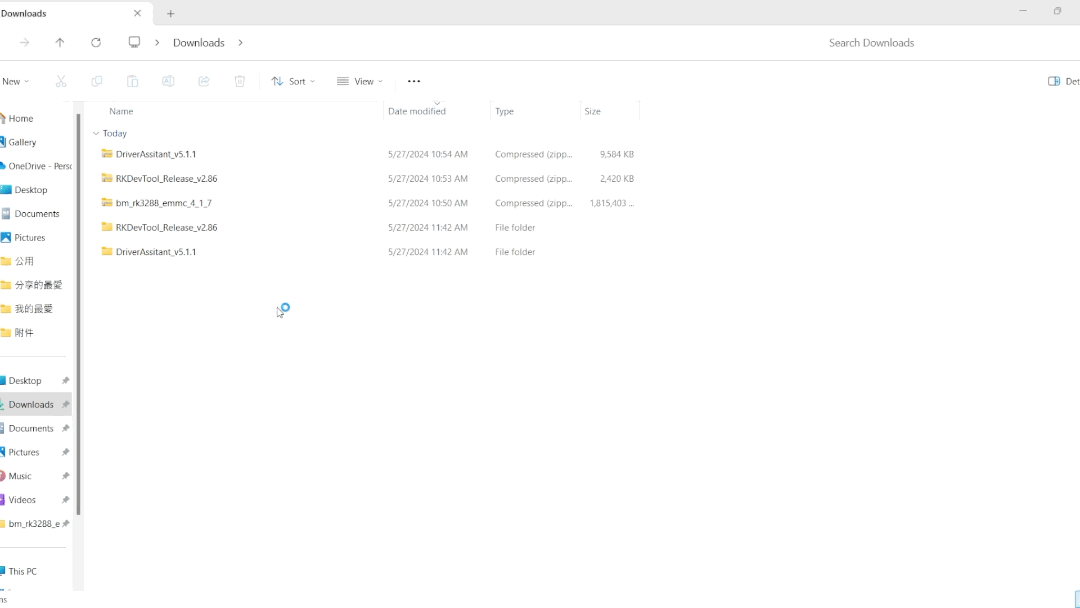

• Extrayez le firmware téléchargé.

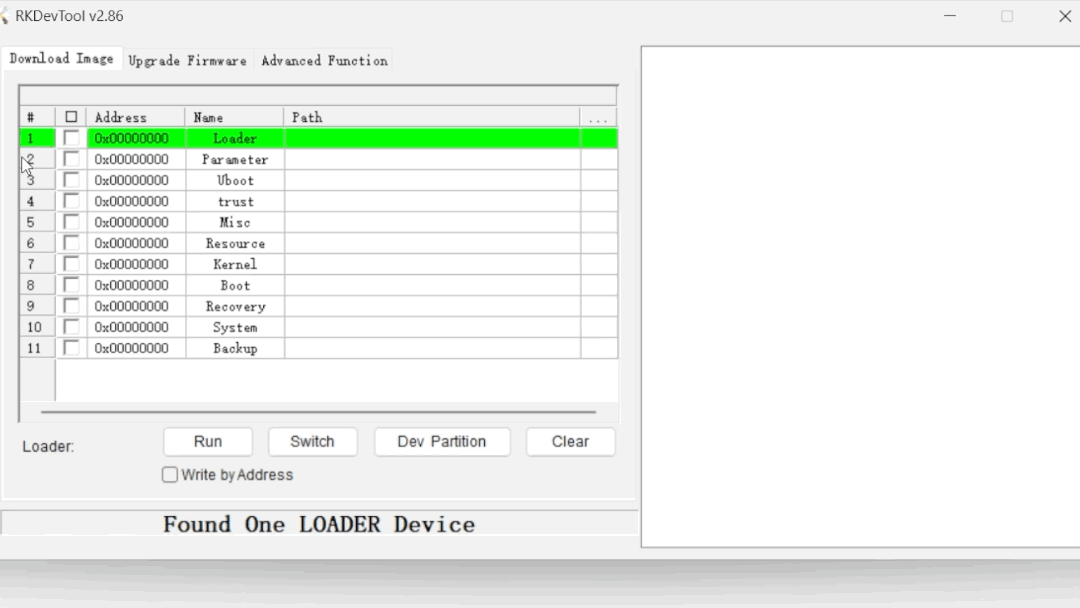

• Sélectionnez le firmware et démarrez le processus de reprogrammation.

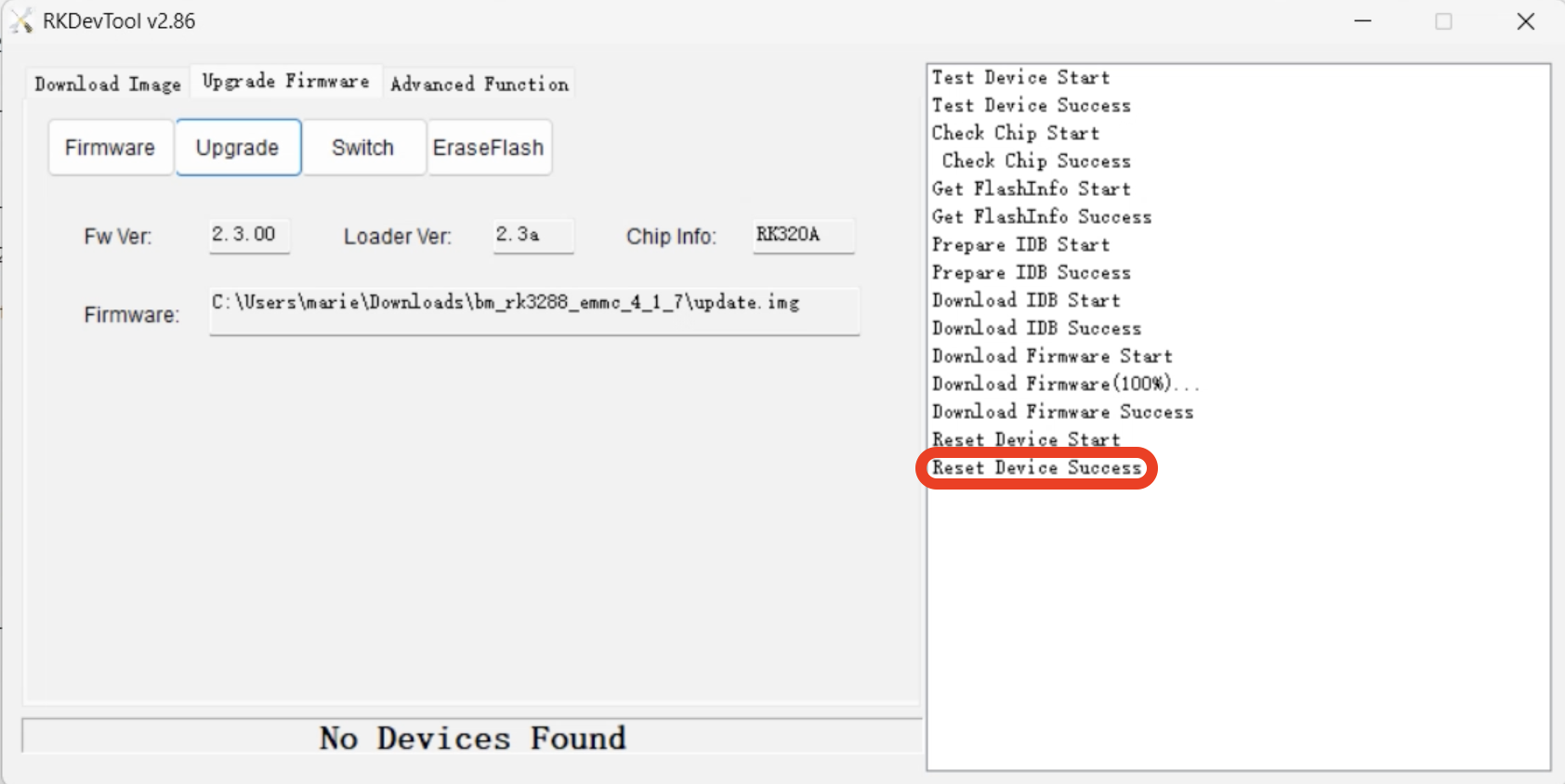

Étape 7 - Vérifier l'état de la reprogrammation

Lorsque l'état à droite affiche "Reset Device Success", cela signifie que la reprogrammation est terminée.
Si l'état n'affiche pas "Reset Device Success", cela peut indiquer un échec de la reprogrammation. Veuillez Contacter le service client et joindre une capture d'écran du logiciel.

Étape 8 - Reprogrammation réussie

Une fois le processus terminé, la machine redémarrera. Les voyants et l'écran s'éteindront d'abord.

Après quelques minutes, les voyants et l'écran se rallumeront.
L'écran affichera "Initialisation" pendant environ 3 à 5 minutes avant d'accéder au menu principal.

Étape 9 - Mettre à jour le firmware

Une fois sur la page principale, le processus de reprogrammation est terminé.
Veuillez vous référer aux guides suivants pour vous connecter au Wi-Fi et mettre à jour le firmware vers la dernière version.

• Paramètres de connexion
• Mise à jour du firmware

Étape 10

Éteignez la machine, retirez le câble USB-B ou Micro-USB, et revissez les quatre vis de la carte RK.
(Si vous n'avez pas retiré la carte RK, ignorez cette étape et passez directement à l'Étape 11.)

Étape 11

Réinstallez le panneau latéral.

Étape 12 - Téléverser les données

Allumez la machine, lancez Beam Studio 2.3.1 ou une version ultérieure, et sélectionnez "Machine → Nom de la machine → Données de calibrage de la caméra → Téléverser les données → Sélectionner Étape 1."

Étape 13 - Étalonnage de la caméra

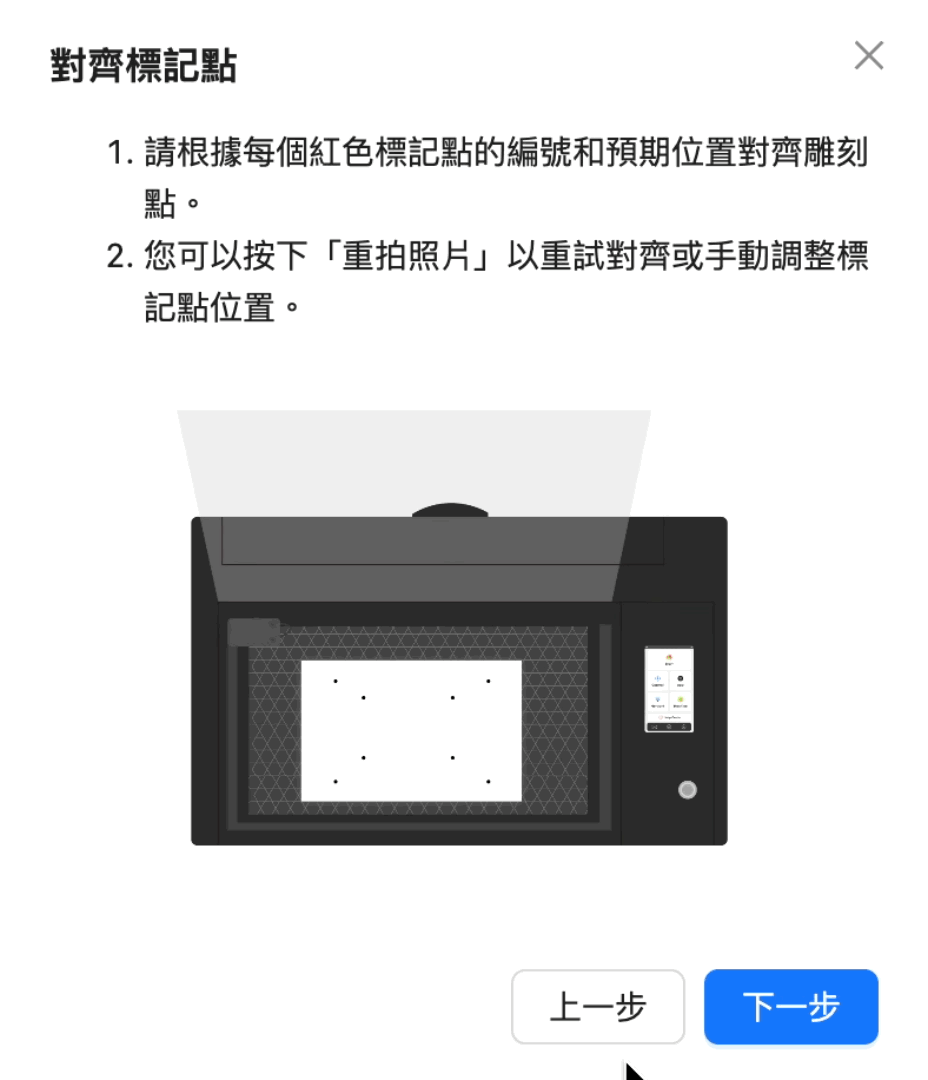

Veuillez Étalonner la caméra à nouveau pour obtenir un aperçu précis.
