HEXA RF - Guide de remplacement de la carte mère

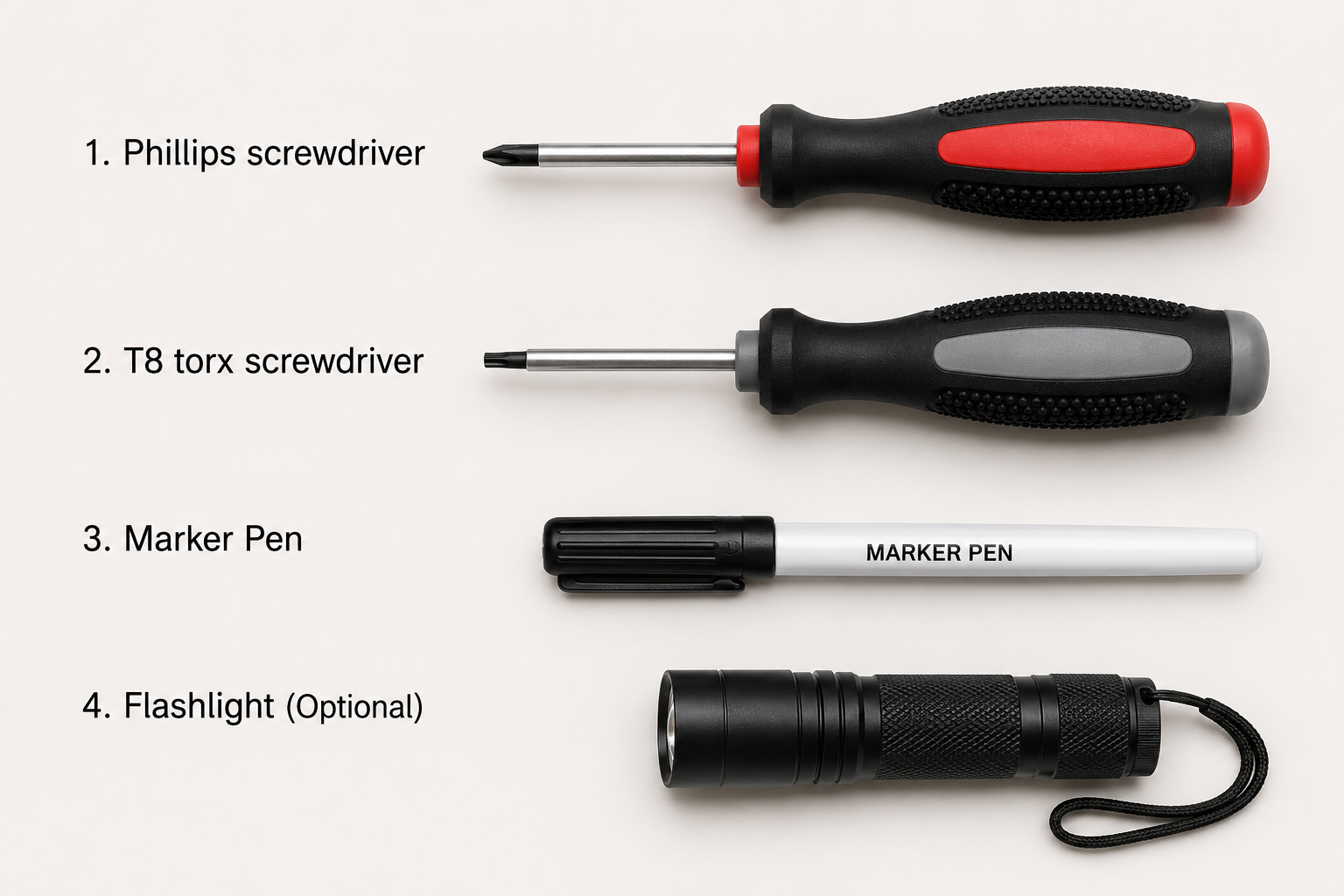

Outils

Étape 1

Éteignez la machine et débranchez le cordon d'alimentation.

Étape 2

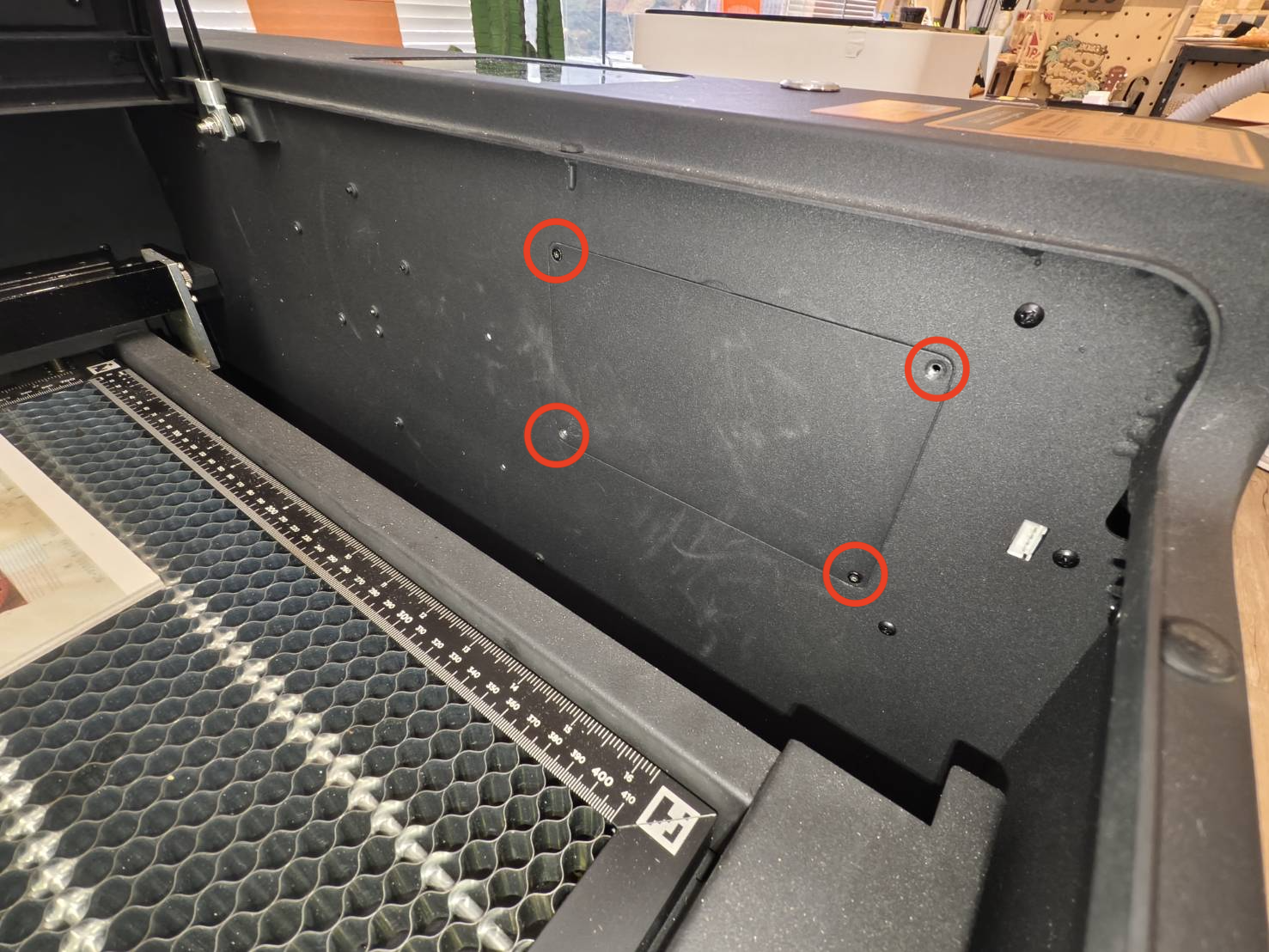

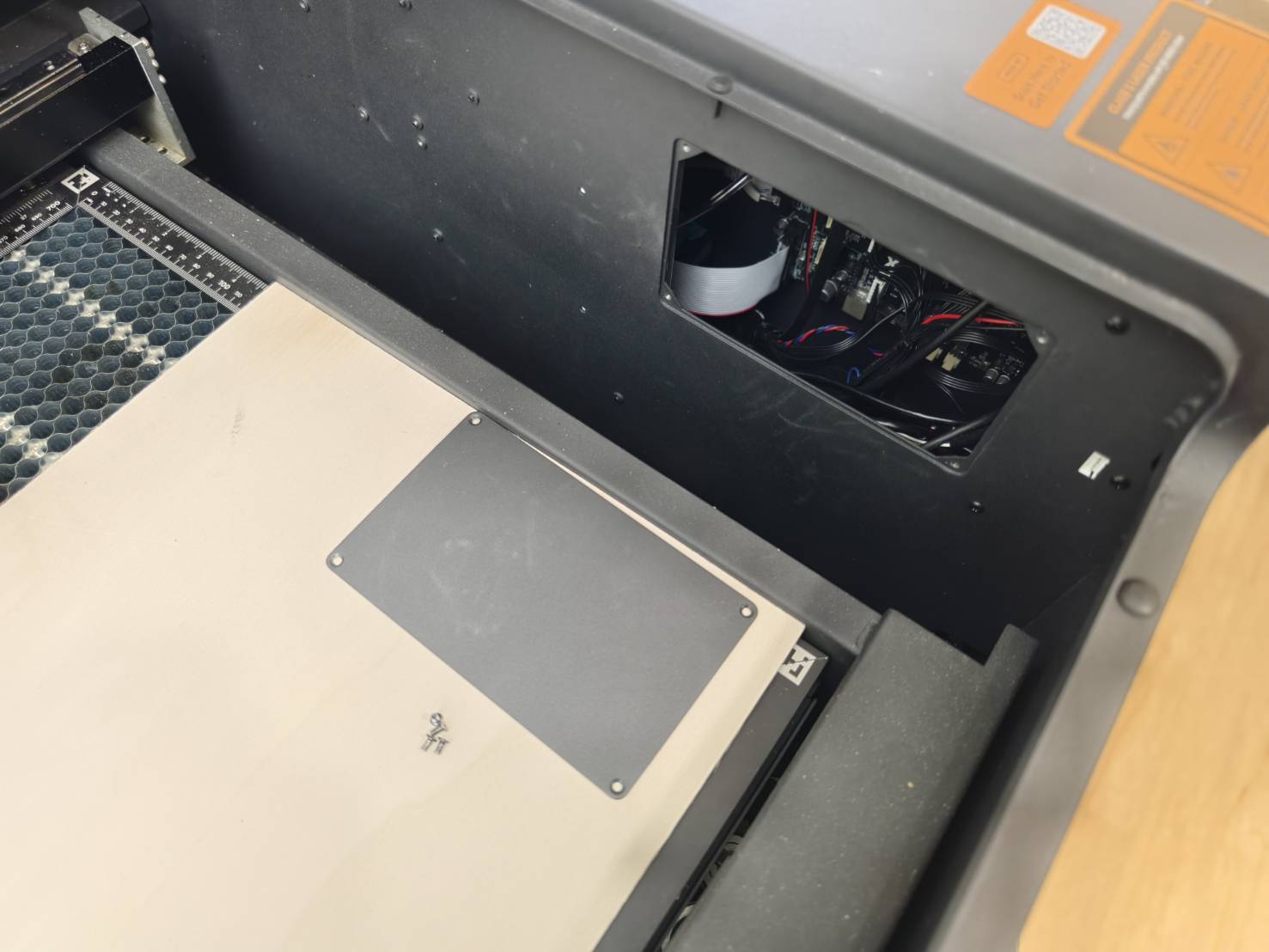

Utilisez un tournevis Torx T8 pour ouvrir le panneau latéral situé à l'intérieur de la zone de travail.

Étape 3

Il est fortement recommandé de filmer la position de chaque câble au cas où vous oublieriez leur emplacement lors du rebranchement. (La vidéo ci-dessous est uniquement une démonstration. La disposition des câbles peut être différente.)

Étape 4

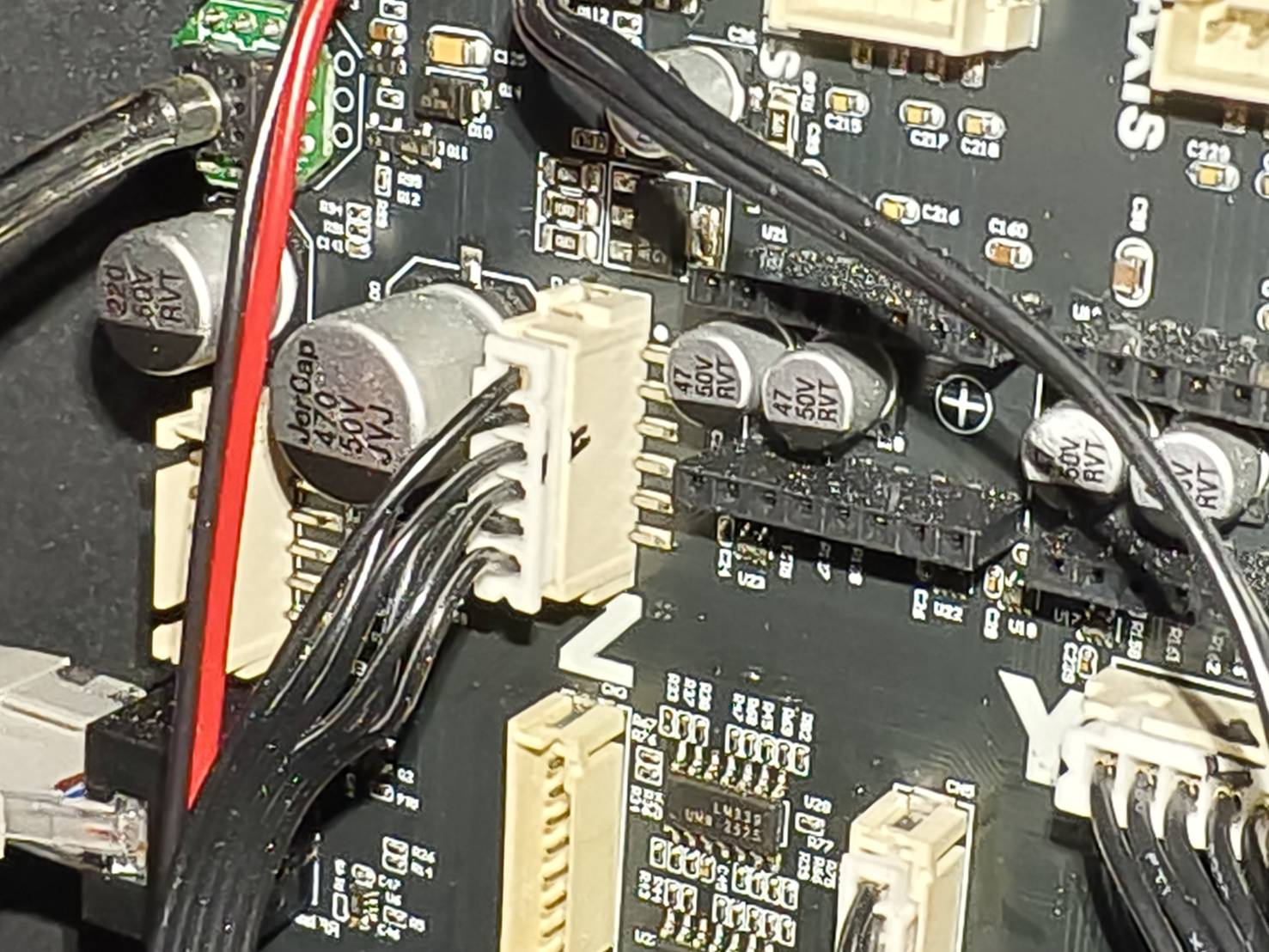

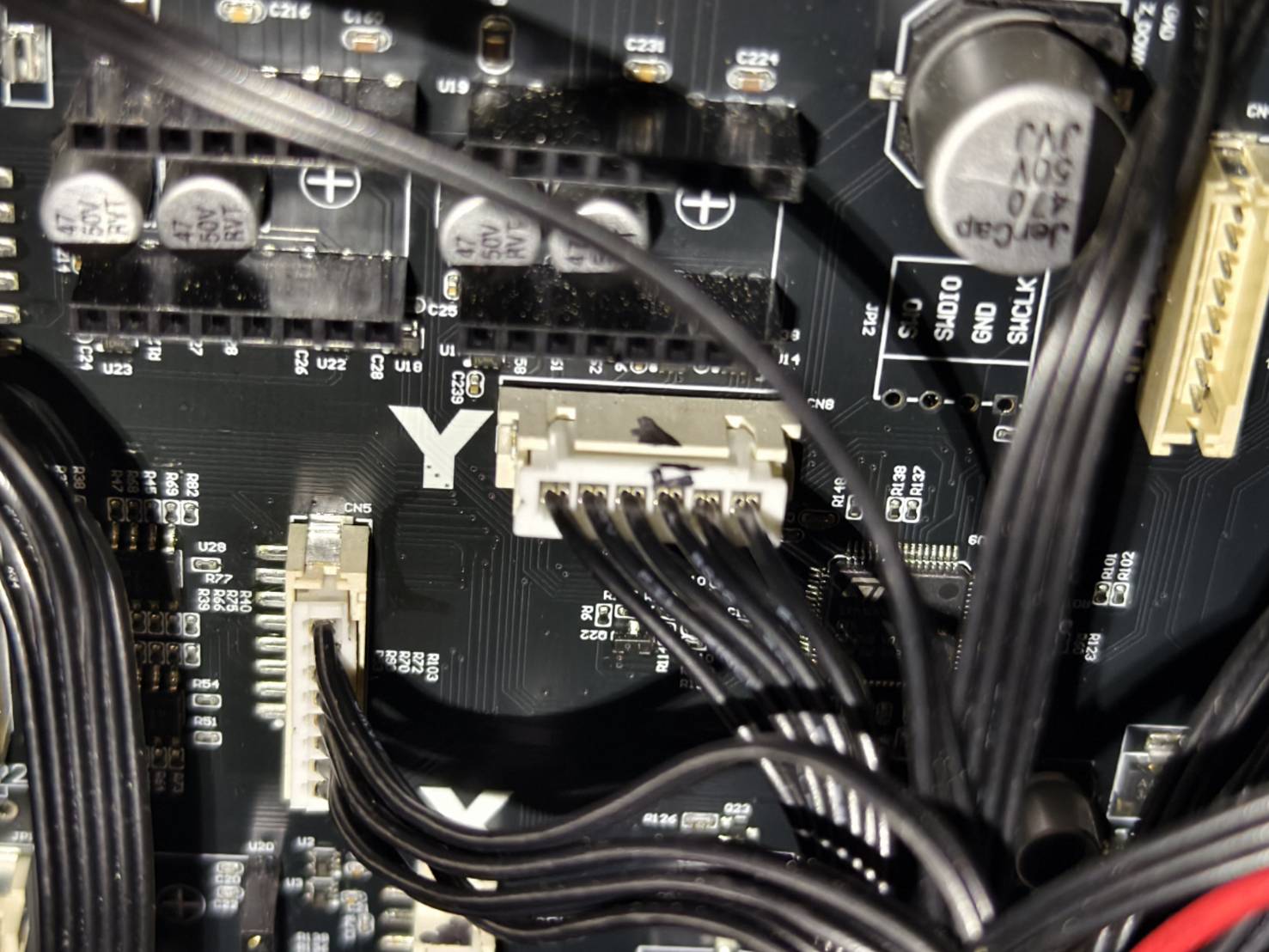

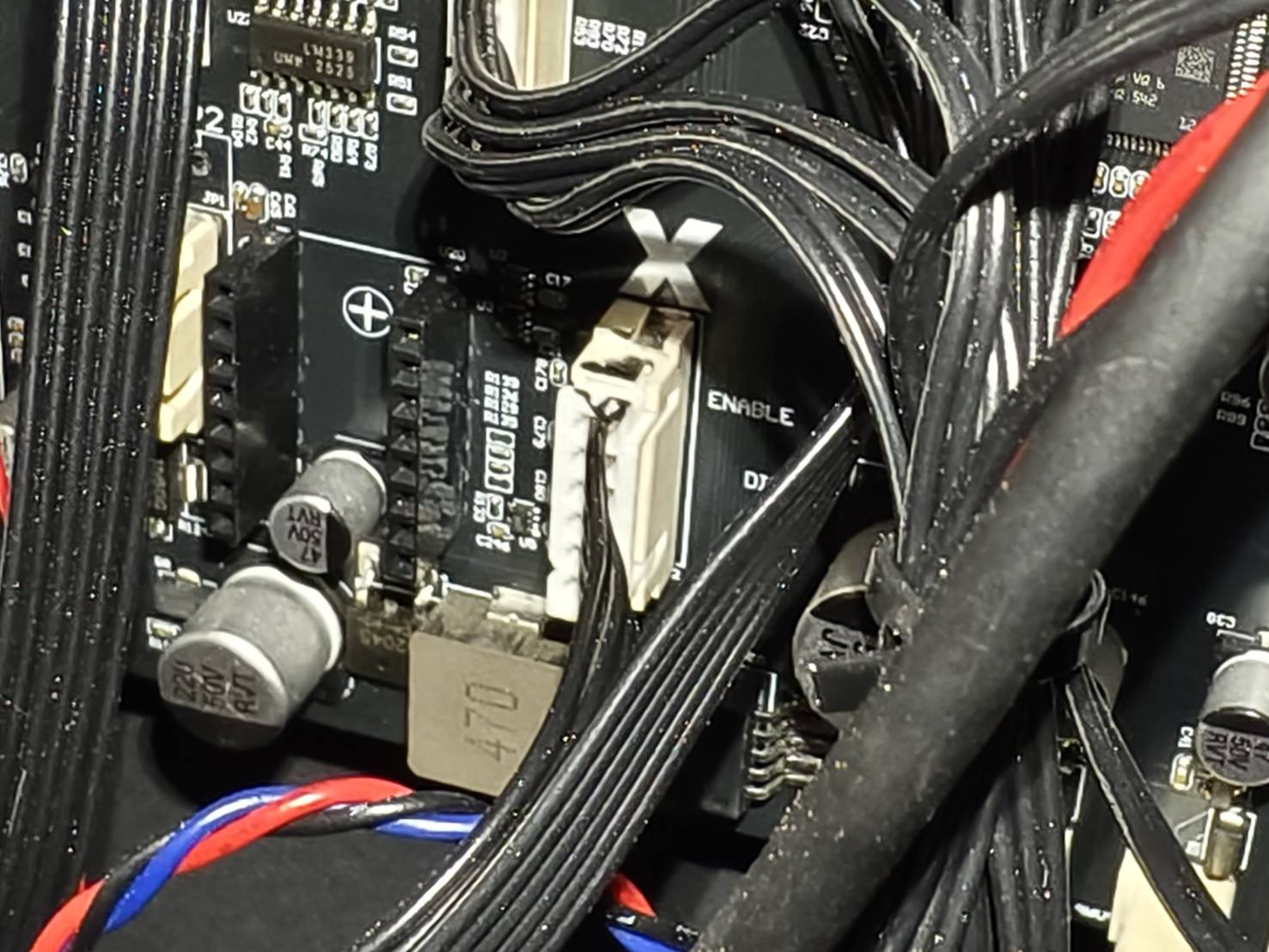

Les câbles des moteurs utilisant le même type de connecteur sur la carte mère, marquez les câbles des moteurs des axes X, Y et Z afin d'éviter de les brancher dans le mauvais connecteur lors du remontage.

Assurez-vous de prendre des photos pour identifier le marquage de chaque câble.

Axe X	Axe Y	Axe Z

Étape 4

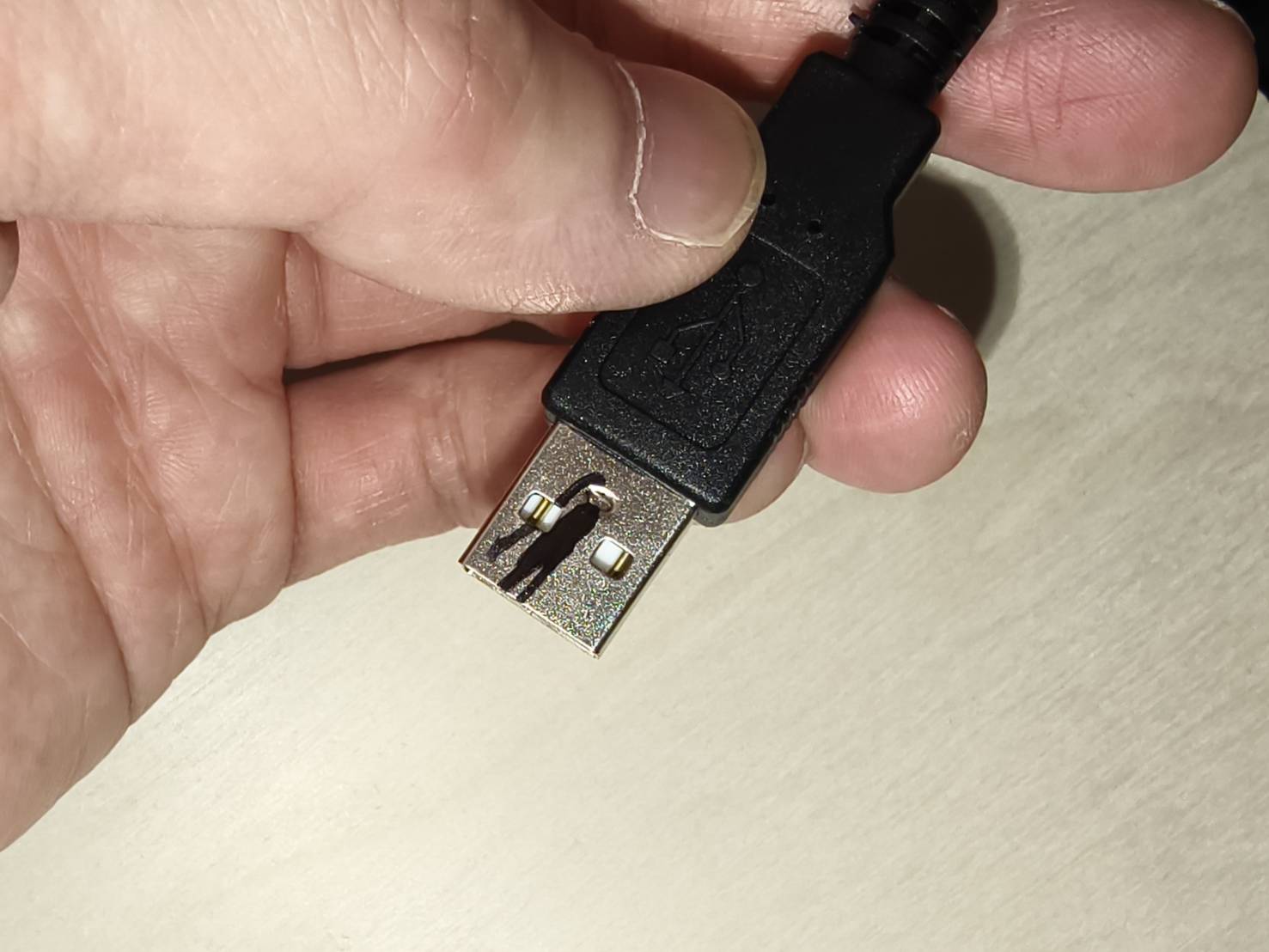

Retirez le câble de la caméra (CAM1) situé en haut et marquez-le pour indiquer qu'il doit être branché dans le port USB supérieur (CAM1).

Assurez-vous de prendre une photo pour identifier le marquage du câble.

Étape 5

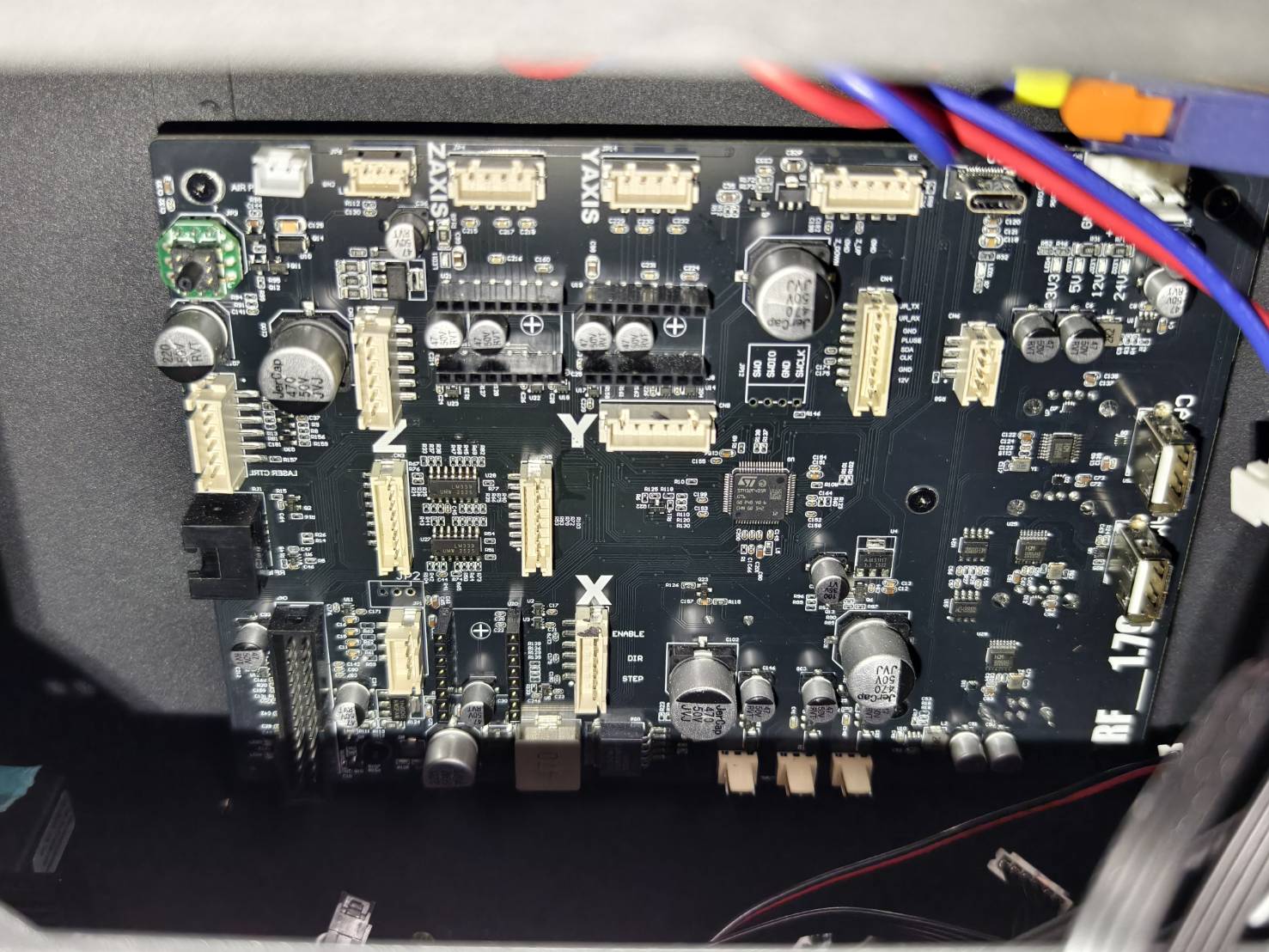

Débranchez tous les câbles de la carte mère.

Étape 6

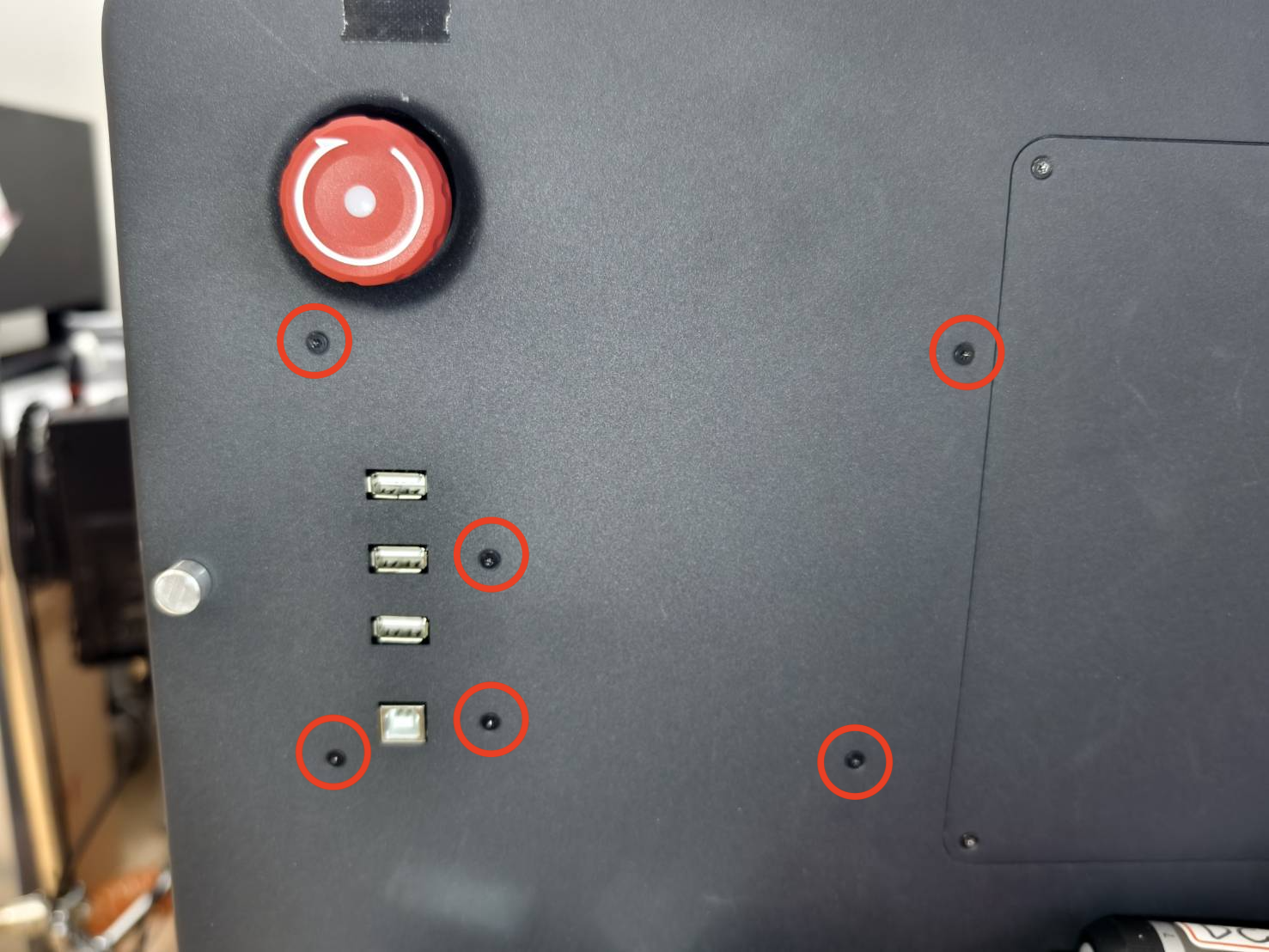

Sur le côté droit de la machine, retirez les vis T8 pour détacher la carte mère du système.

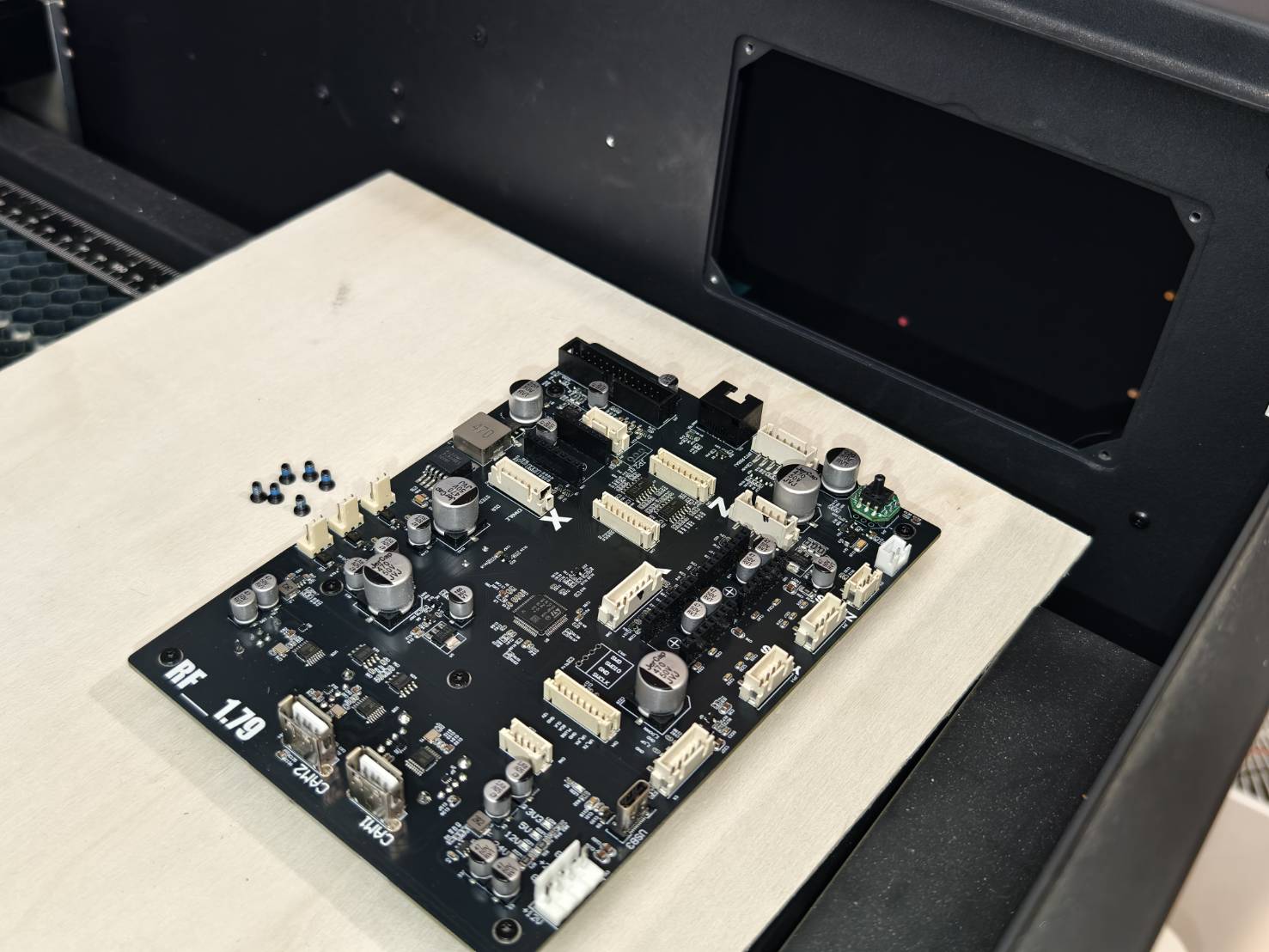

Voici une démonstration de la procédure pour retirer la carte par l'ouverture.

Étape 7

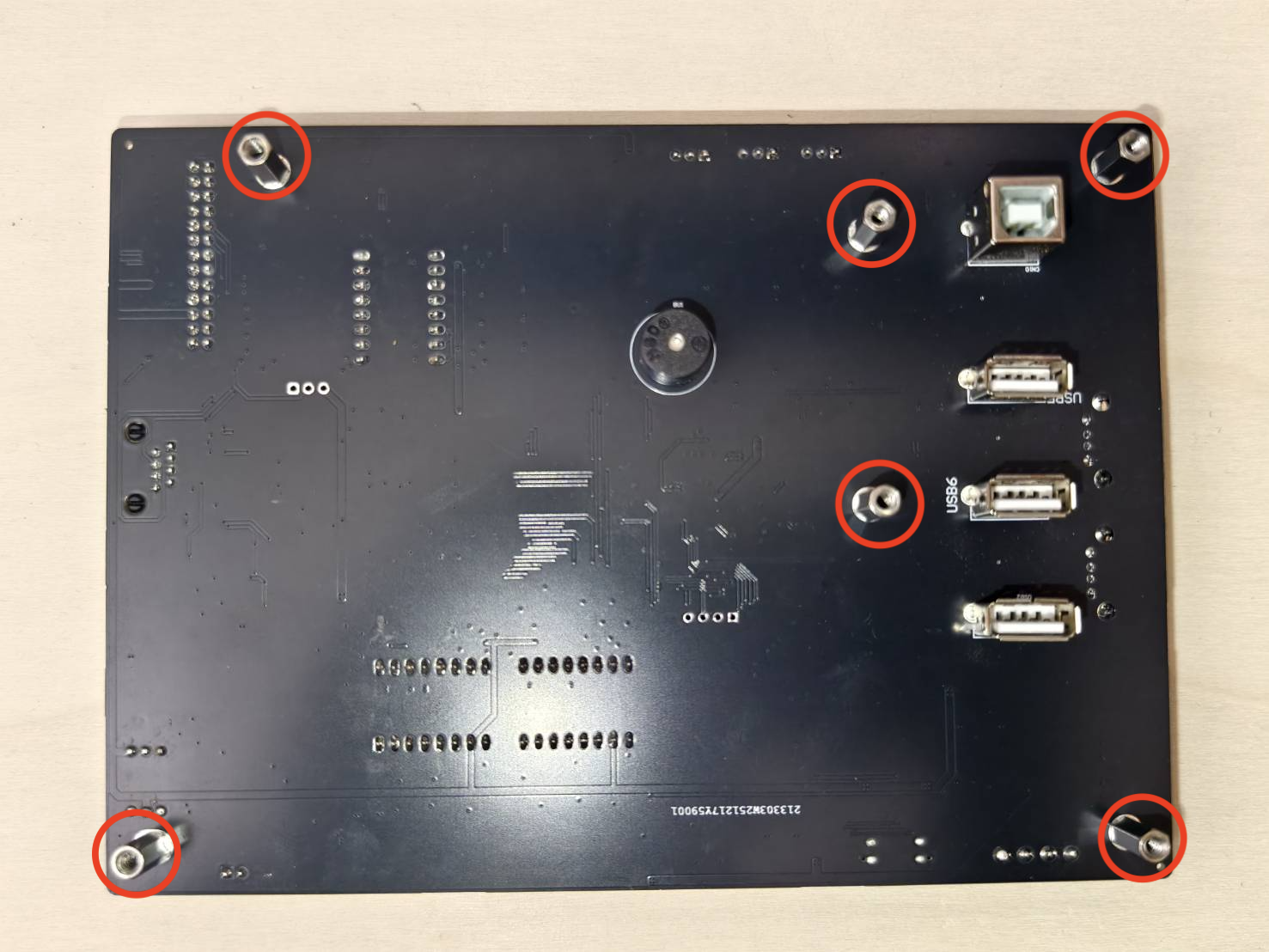

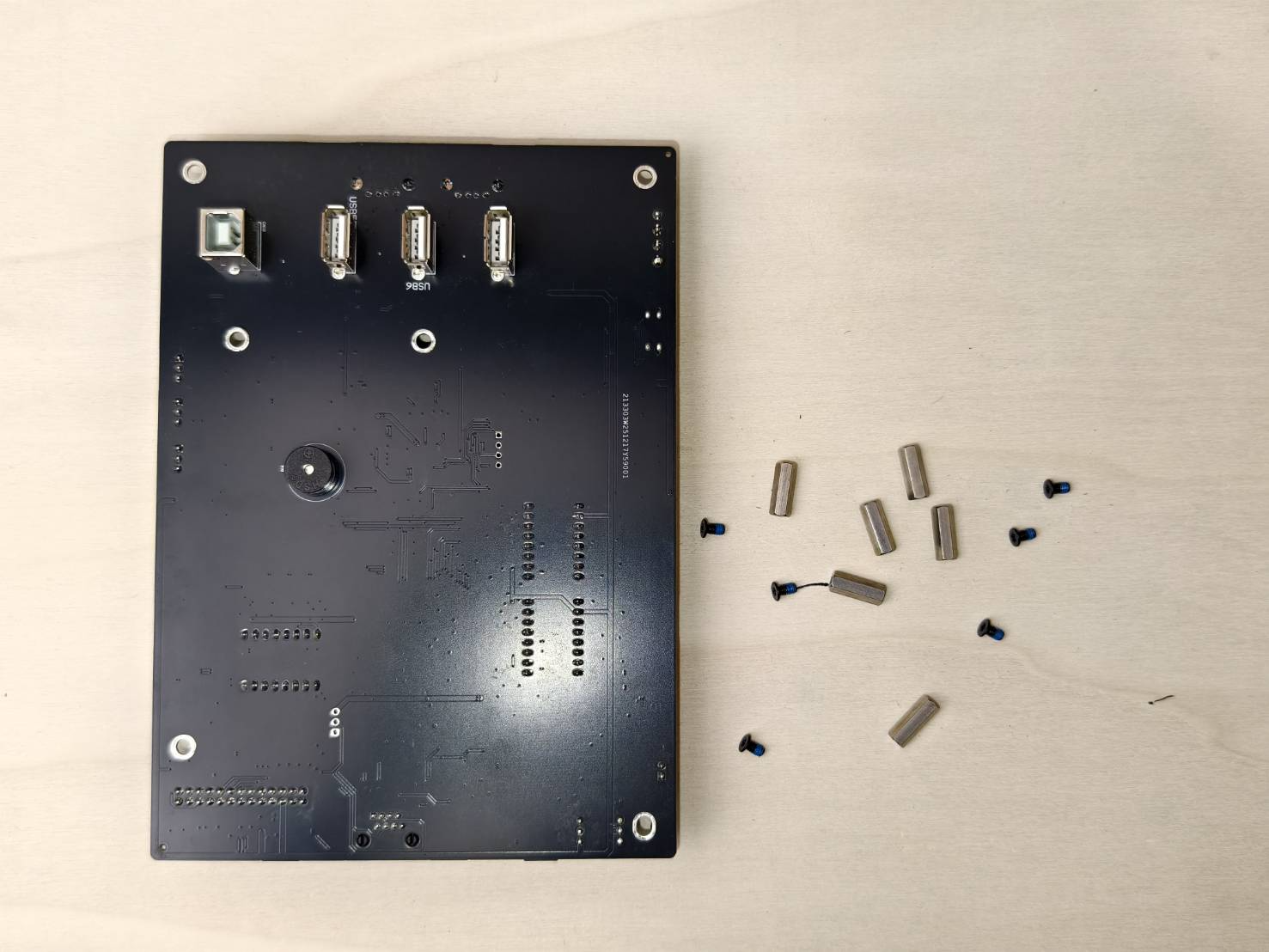

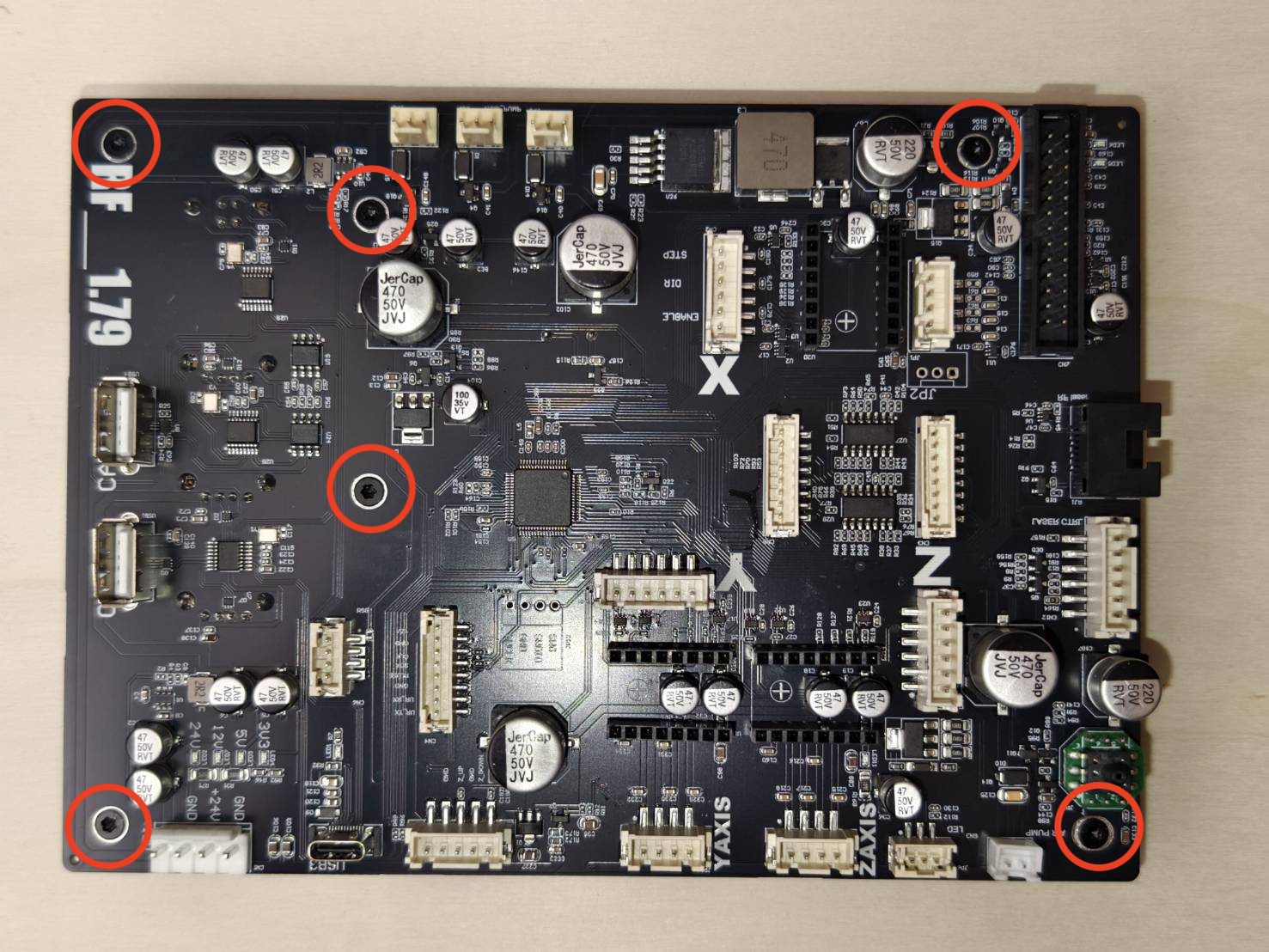

Retirez les vis d'entretoise de la carte mère en maintenant l'entretoise tout en dévissant la vis T8.

Vis T8 (Avant)	Entretoises (Arrière)

Étape 8

Installez les vis d'entretoise sur la nouvelle carte mère.

Vis T8 (Avant)	Entretoises (Arrière)

Étape 9

Installez la nouvelle carte mère avec les vis d'entretoise sur la machine.

Voici une démonstration de la procédure pour insérer la carte par l'ouverture.

Étape 10

Rebranchez tous les câbles sur la carte mère. Assurez-vous de brancher le moteur et le câble USB de la caméra aux emplacements corrects indiqués.

Pour les autres connecteurs, veuillez vous référer à ce schéma qui indique quels connecteurs doivent rester vides.

Étape 11

Réinstallez le panneau latéral à l'intérieur de la zone de travail.

Étape 12
