HEXA RF - Remplacement de l'alimentation 12V (PSU 12V)

Outils

Étape 1

Éteignez la machine et débranchez le cordon d'alimentation.

Étape 2

Utilisez un tournevis Torx T8 pour ouvrir le capot latéral.

Étape 3

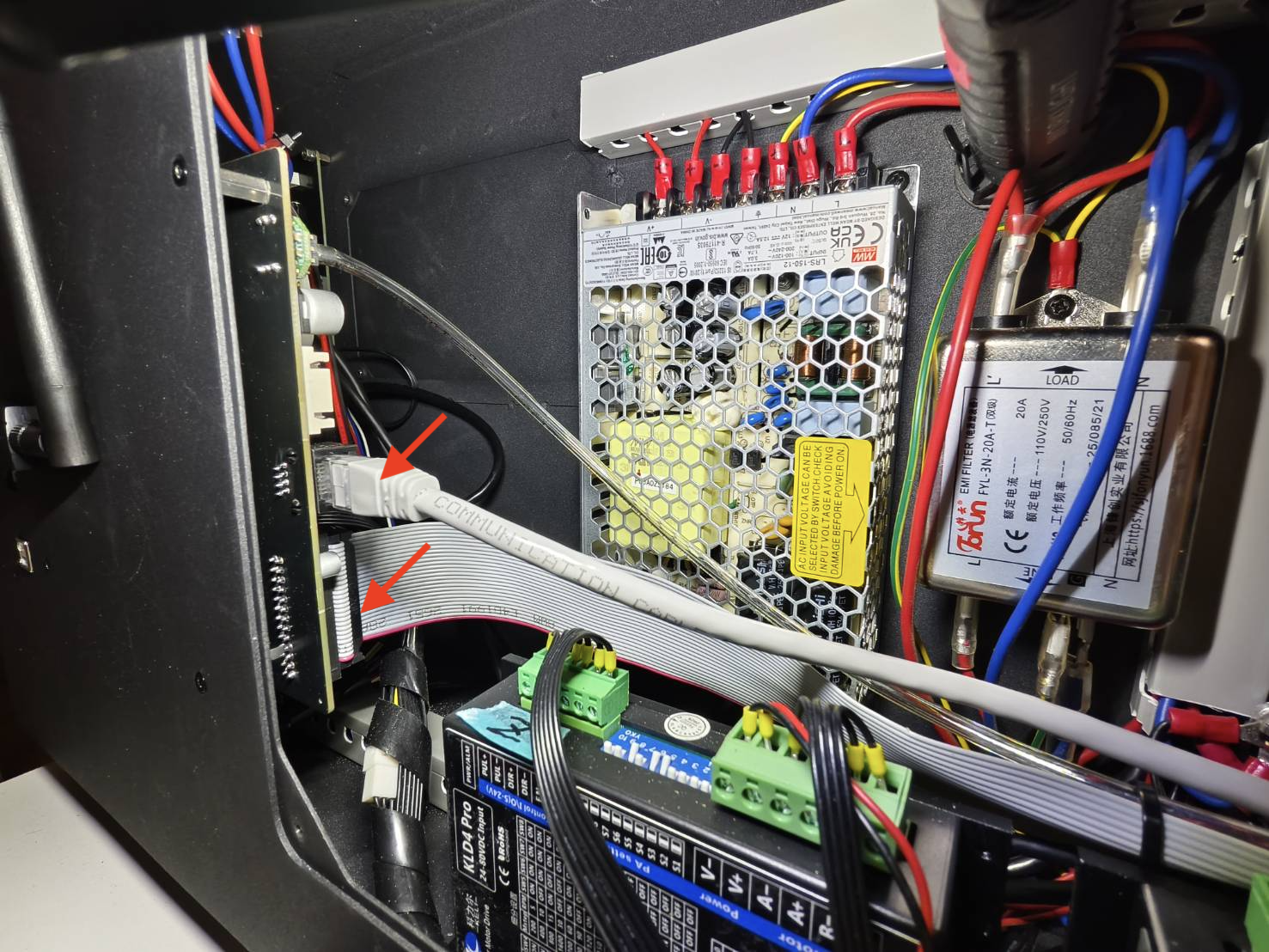

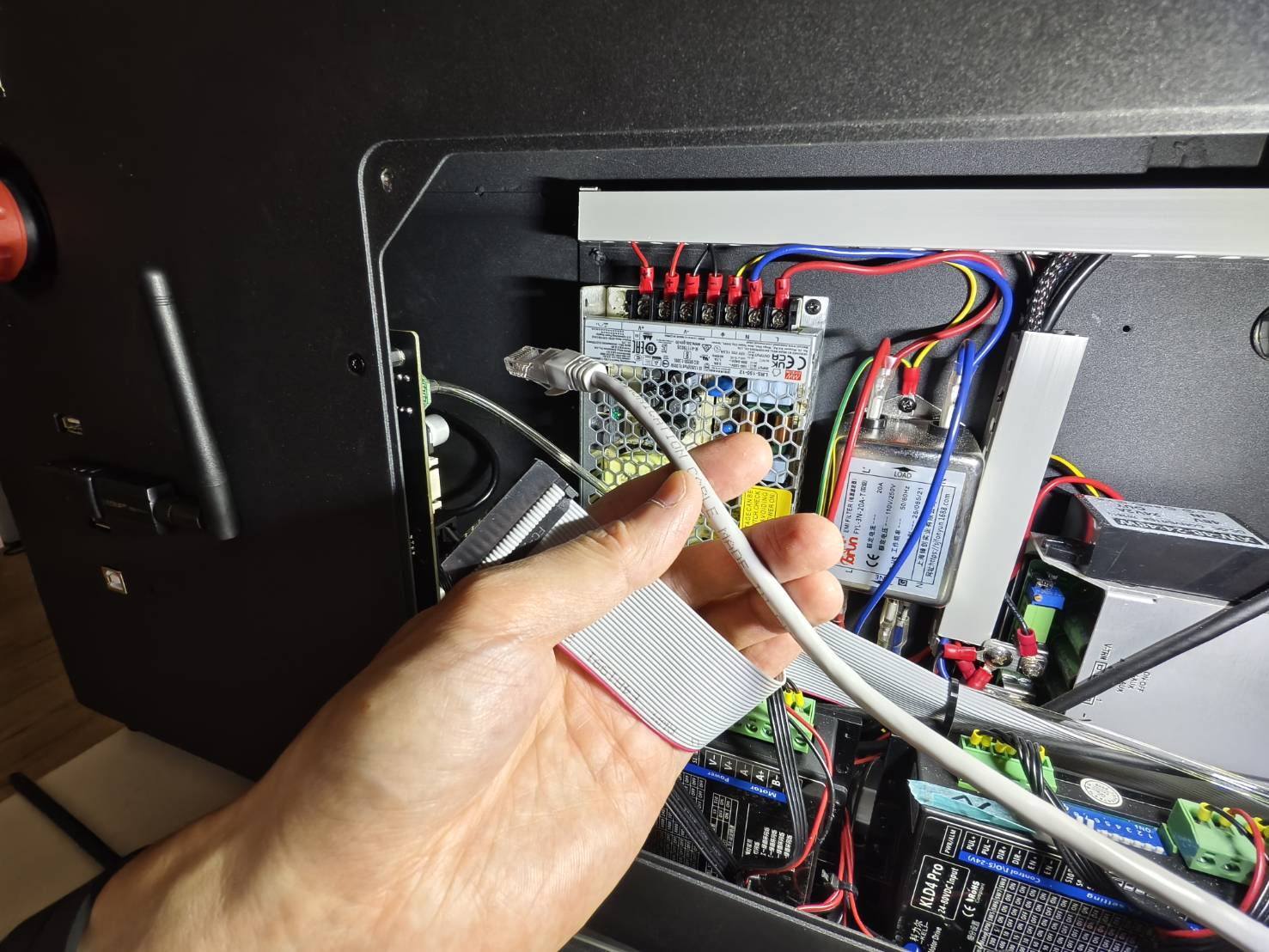

Débranchez le câble ruban et le câble RJ45 pour avoir plus d'espace.

Étape 4

Détachez le boîtier du pilote gauche pour avoir plus d'espace.

Étape 5

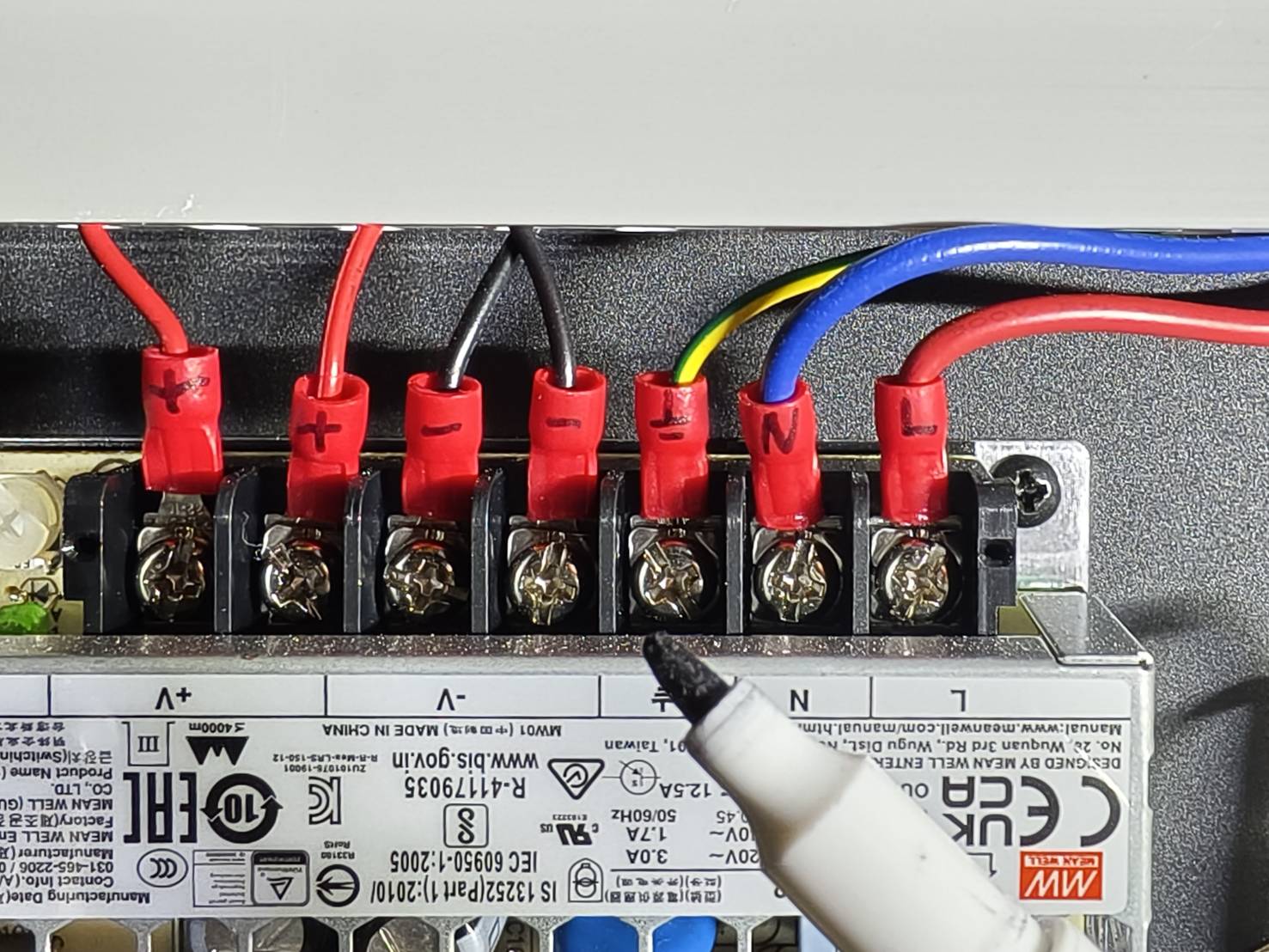

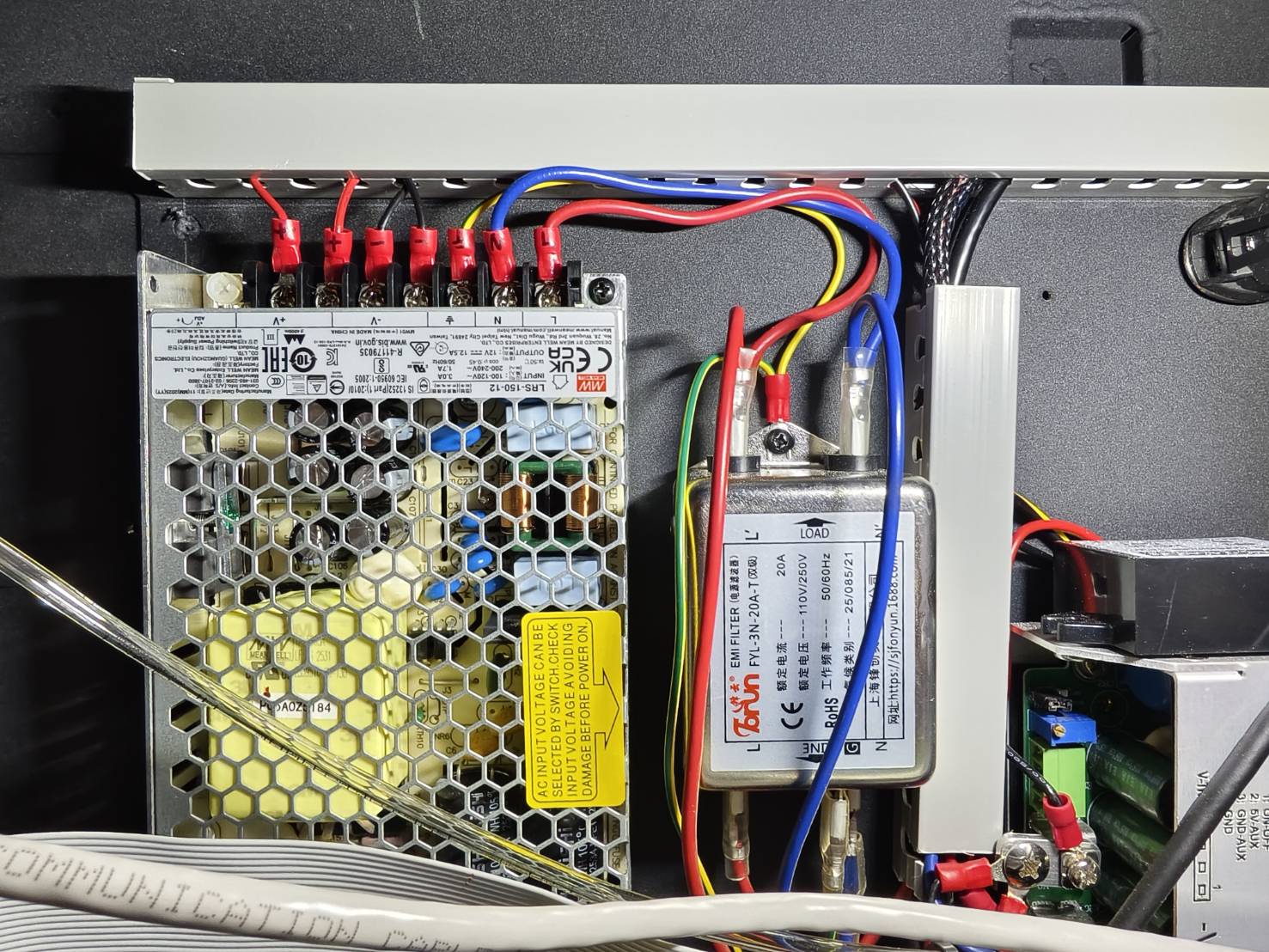

Prenez des photos de l'ensemble du câblage de l'alimentation 12V ou marquez directement les fils.
Veuillez prendre des photos aussi nettes que possible.
L'objectif est d'éviter d'oublier l'emplacement de tous les fils lors de l'installation du nouveau composant.
(Si vous oubliez l'emplacement d'un câble, veuillez vous référer au schéma pour la configuration la plus récente.)

Étape 6

Débranchez les fils de l'alimentation 12V.
(Les vis de l'alimentation n'ont pas besoin d'être retirées ; il suffit de les desserrer.)

Étape 7

Retirez l'alimentation 12V du système. Deux vis fixent l'alimentation.
La vis du haut doit être retirée, mais celle du bas doit seulement être desserrée, et l'alimentation peut être détachée.

Étape 8

Installez la nouvelle alimentation 12V.

Étape 9

Connectez les câbles sur la nouvelle alimentation 12V. Veuillez vous référer aux photos ou aux repères dans Étape 5.

Étape 10

Réinstallez le boîtier de commande.

Étape 11

Reconnectez le câble ruban et le câble RJ45.

Étape 12

Réinstallez le capot latéral.
