4-6 Calibrage avancé de la caméra

Description

Cet article vous guidera tout au long du processus de calibration avancée de la caméra.


Quand la calibration avancée de la caméra est nécessaire
1. Lorsque le système a été reflashé.
2. Lorsque le module caméra a été remplacé ou déplacé.

Étape 1 - Vérifier les versions de Beam Studio et du firmware

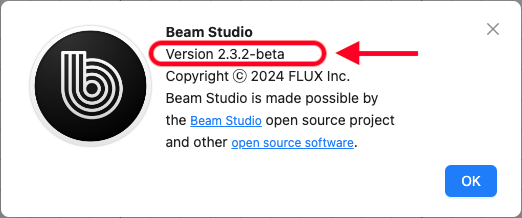

Version logicielle requise : Beam Studio 2.7.1 ou ultérieure

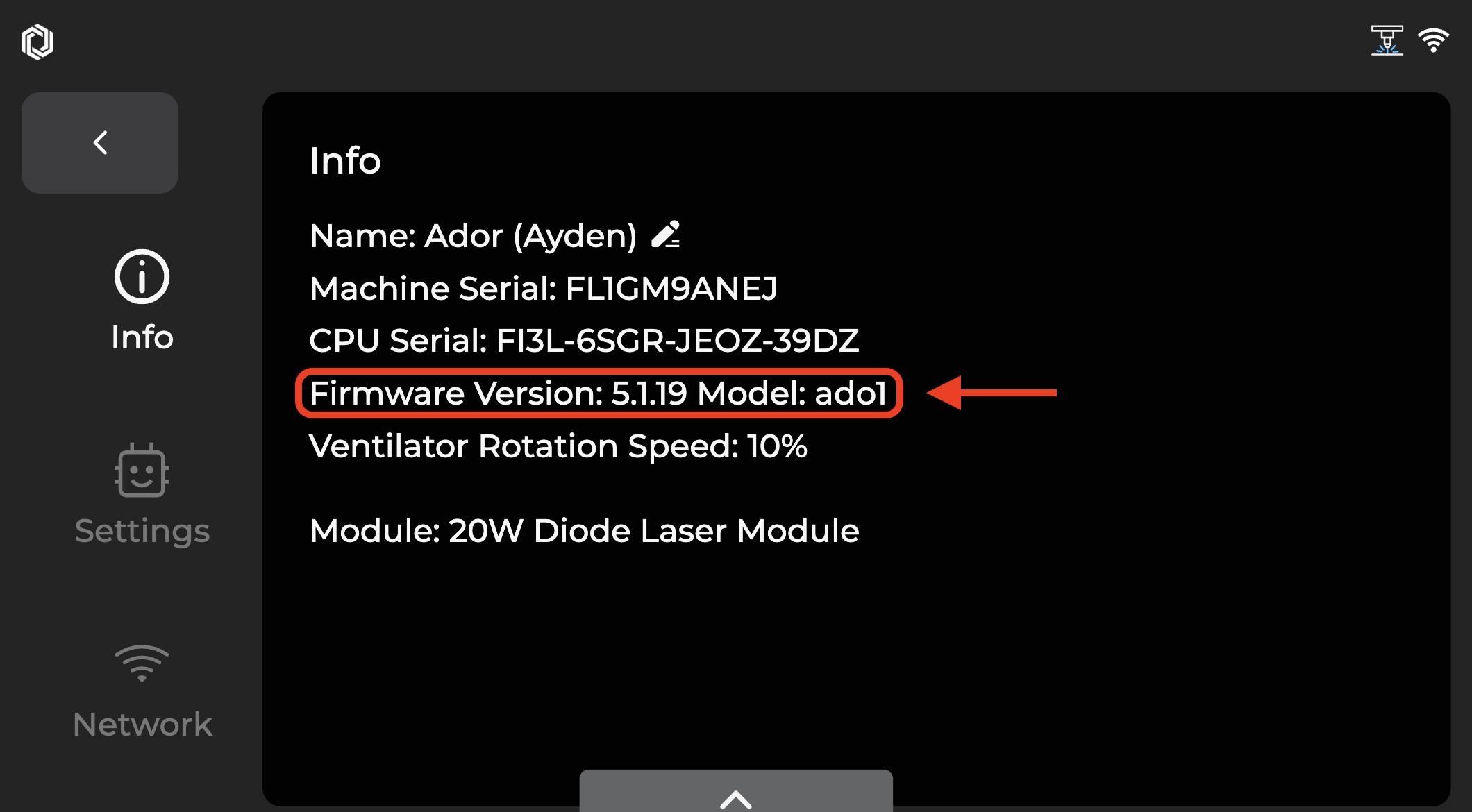

Version du firmware requise : 5.3.12 ou ultérieure

Étape 2 - Préparation

Matériel requis :

1. Papier blanc A4 (à fournir)
2. Ruban de masquage (à fournir)

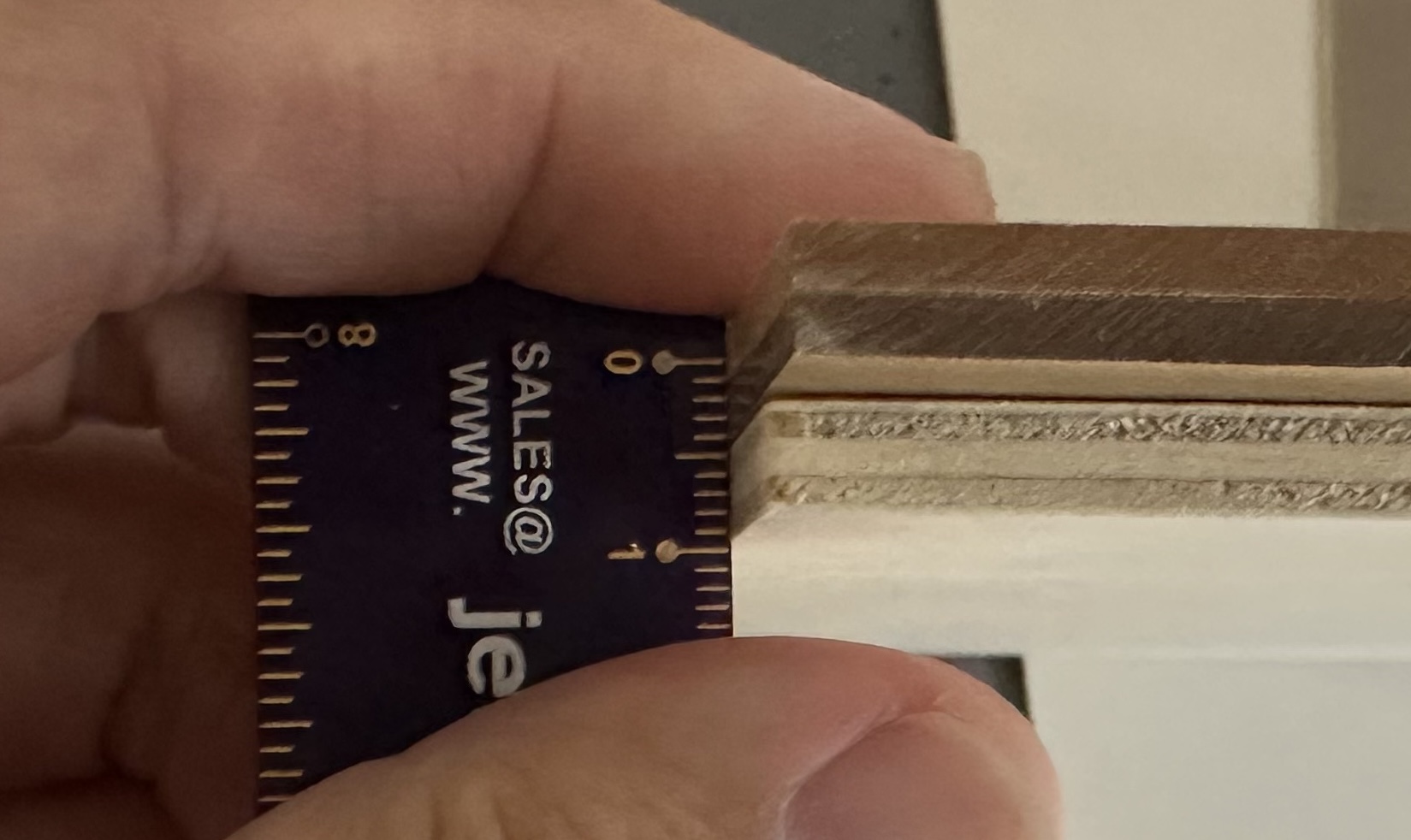

3. Planche de bois de 6 mm, 20 mm ou plus épaisse (à fournir)

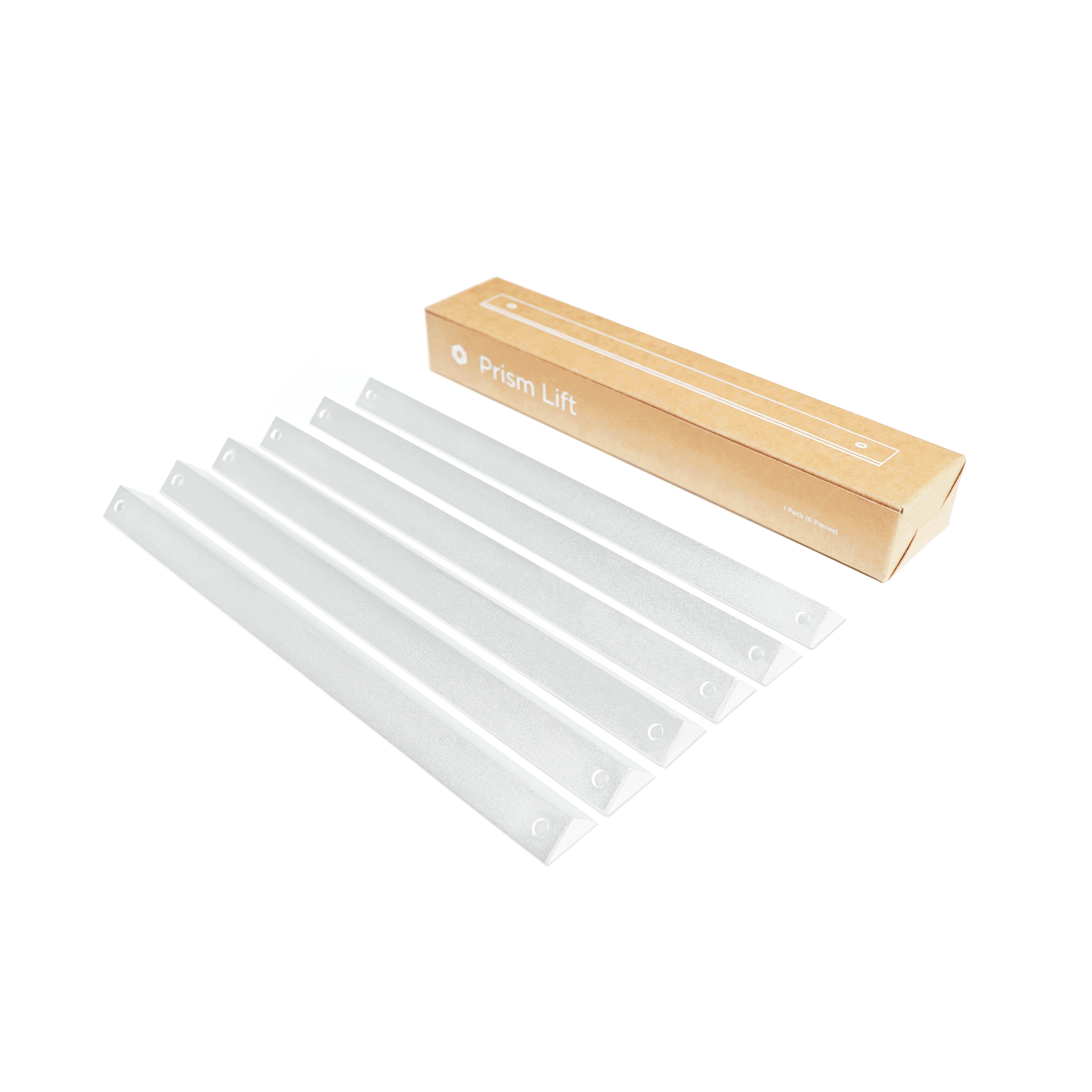

4. Bande de lame triangulaire (incluse dans la boîte d'accessoires)
5. Damier de calibration (téléchargez le damier de calibration via ce lien et imprimez-leDamier de calibration sur une autre feuille de papier blanc A4.)
   Il est recommandé de fixer le damier sur une surface plane et rigide (comme une planche de bois ou une plaque acrylique) pour éviter tout échec de calibration dû à une surface irrégulière.

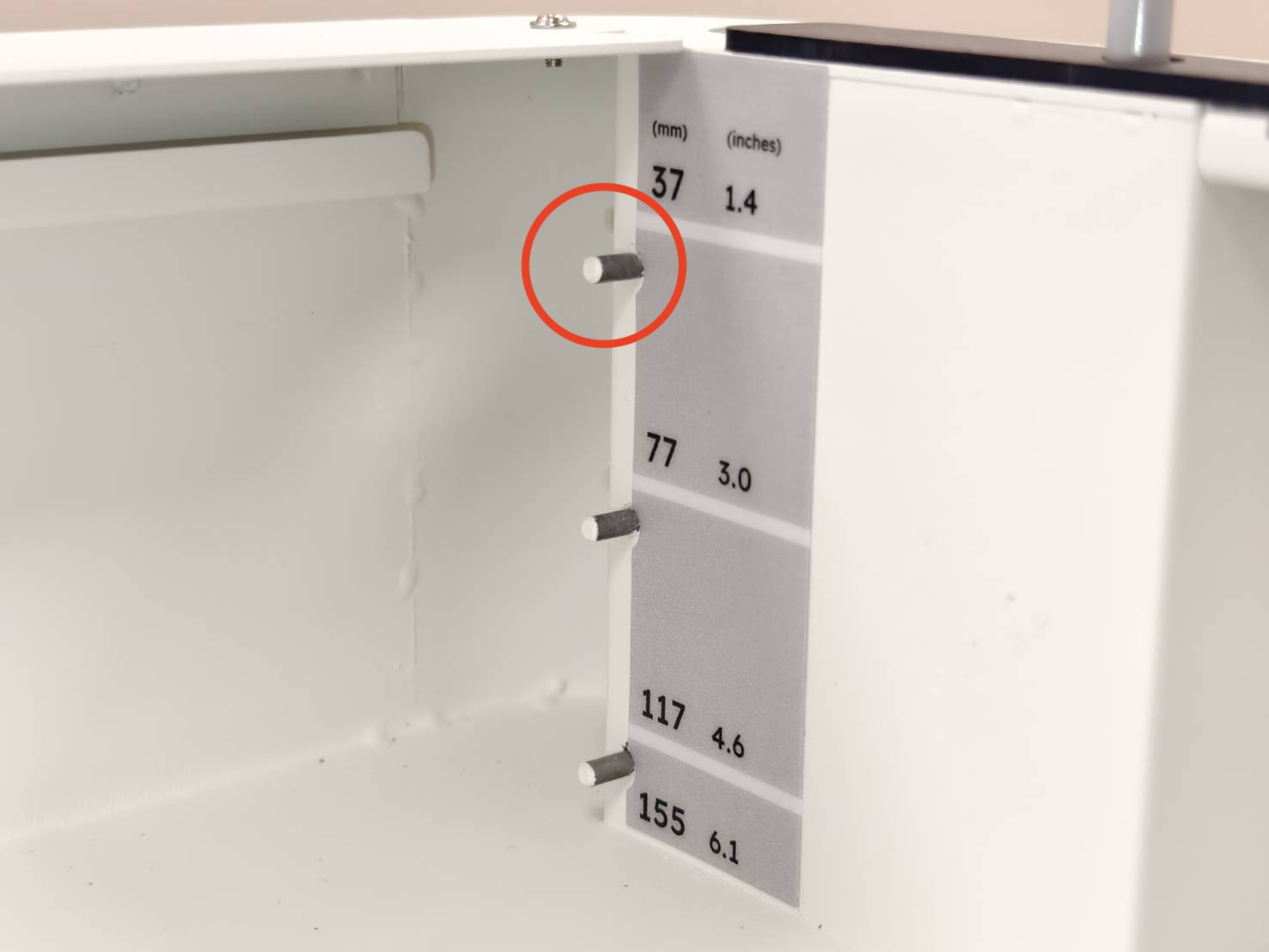

⚠︎ Si une base d'extension est installée, placez le plateau nid d'abeille au niveau le plus haut.

Étape 3 - Démarrer le calibrage avancé de la caméra
